Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

схемы, инструкция подсоединения и настройка

На чтение 10 мин. Просмотров 8.1k. Обновлено

12 января, 2021

Владельцы квартир всё чаще устанавливают у себя тёплые кабельные полы или инфракрасные маты, как основное или дополнительное отопление. Это связано с тем, что они экономичны, комфортны, не портят интерьер. Но без терморегулятора достичь требуемого температурного показателя не возможно.

Статья поможет разобраться во всём многообразии регуляторов. Мы расскажем — что такое термостат, как он работает, какие есть виды, каким производителям лучше отдавать предпочтение. Вы узнаете — как подключить тёплый пол к терморегулятору.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Кроме того, терморегулятор может включать экономичный режим в ночное время, а также можно установить полное его отключение в заданный период времени, а это — экономия электрического тока.

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

  • двухзоновые — функционируют сразу на двух участках отопительной системы;
  • одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Какой терморегулятор выбрать

Механический аппарат подойдёт для небольших обогреваемых площадей, например ванная комната. Потребление электричества, для обогрева такого помещения, не значительное, при этом пол будет прогреваться быстро. Осуществлять программирование режимов нагрева в такой комнате не имеет смысла.

Если помещение просторное, то для его обогрева потребуется большой объём ресурса, важна возможность регулировки нагрева. То есть, чтобы тёплый пол грел тогда, когда в комнате находятся люди. В данном случае, рекомендованы цифровые или программированные модели, их высокая цена компенсируется сокращением затрат на электричество при эксплуатации.

Предлагаем ознакомиться с статьей – как выбрать терморегулятор для тёплого пола, где представлен рейтинг производителей, обзор моделей, советы по выбору.

Важно учитывать мощность прибора. Если есть вероятность превышения показателя максимальной мощности термостата, то следует брать программированный.

Производители

К основным производителям, выпускающим терморегуляторы для тёплых полов, относятся:

  1. Технолюкс — известная фирма. Выпускаемые модели качественные, просты в установке и регулировке. Недостаток — высокая стоимость материалов.
  2. Grand Meyer — бренд популярен во всём мире, его продукция качественная, и по доступной цена.
  3. Energy — приборы этой фирмы подходят для любых тёплых полов. Они оборудованы ЖК-дисплеем, и способны экономить ресурс.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

  1. Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет. Особенно это важно, при наличии встроенного терморегулятора.
  2. Не устанавливать на наружной стене, которая контактирует с улицей.
  3. Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
  4. При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
  5. Располагать вблизи электрической сети.
  6. На расположение регулятора также влияет размер провода от датчика. Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Схема подключения теплого пола к терморегулятору

Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:

  • № 1 — 2 — для питающего кабеля;
  • 3 — 4 — для нагревательных элементов;
  • 6 — 7 — для термодатчика тёплого пола.

Есть маркировка из букв:

  • L — фаза, для белого, чёрного, коричневого проводника;
  • N — ноль, для синего кабеля.

Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

Схема подключения терморегулятора

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

  • Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.
Подрезаем провода
  • Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.
Производим заземление
  • Снимается с термостата верхняя крышка с экраном.
Снимаем крышку с терморегулятора
  • Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.
Ослабляем клеммы
  • Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.
Подсоединяем термодатчик
  • Подводится источник электроэнергии:
  • разъём номер 1 — к нему подсоединяется фазовый кабель L;
  • гнездо 2 — нулевой N.
Подключаем питание
  • Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
  • в третью клемму вставляется провод N;
  • в четвертую — фаза L.
Подключаем кабель пола
  • Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.
Помещаем прибор в подрозетник
  • Фиксируется терморегулятор саморезами к подрозетнику.
Крепим на саморезы
  • Одевается верхняя лицевая панель.
Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Если перепутаны провода, то при выключении прибора, произойдёт разрыв не фазового, а нулевого проводника. В итоге, в тёплом полу фазовый проводник не отключится, что несомненно опасно.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Отличия в подключении термостата от вида кабеля

Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.

Подключение к термостату двужильного кабеля

Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.

Схема подключения:

  • в 3 клемму вставляется коричневый фазовый проводник;
  • в 4 — синий нулевой;
  • в 5 — заземляющий.
Схема с двужильным кабелем

 Одножильного кабеля

Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:

  • к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
  • к 5 подводится заземление.
Схема с одножильным кабелем

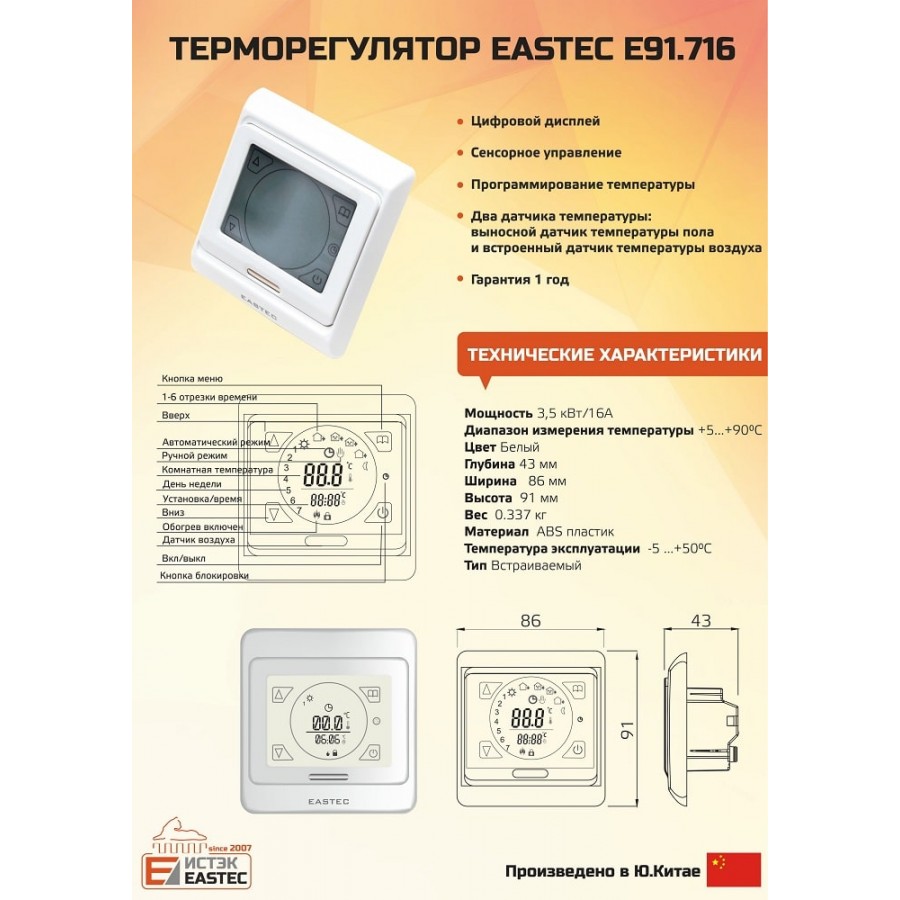

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

  1. Нажимается клавиша включения электропитания «0»;
  2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
  3. Когда набирается температура, высвечивается «set»;
  4. Желаемый температурный уровень отражается на индикаторе «run»;
  5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

  • подъёма;
  • ухода из дома;
  • возвращения на обед;
  • ухода с обеда;
  • возвращения вечером;
  • ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

  • калибровка, переключение и одновременное включение датчиков;
  • настройка температурного ограничения;
  • установка шага включения и отключения температуры;
  • регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Видео инструкция: как самостоятельно подключить

Схема подключения терморегулятора теплого пола

С помощью терморегулятора происходит контролирование температуры системы теплого пола. Приемлемая стоимость системы с возможным контролем температуры является преимуществом, которое превращает теплый пол из роскоши в средство, необходимое для повышения жизненного комфорта. Среди компонентов теплых полов находится терморегулятор, который управляет температурой нагрева пола при помощи особых датчиков, позволяя этим наиболее эффективно, экономично эксплуатировать систему.

Управляем теплом в квартире

Правильный выбор терморегулятора влияет на удобство применения теплого пола. Экономичные устройства снабжены ручным режимом включения, выключения, дорогие же можно программировать, устанавливать комфортную температуру с возможным ее поддержанием, выставлять определенное время включения, выключения прибора. Ключевое звено во всех в схемах управления нагреваемого пола – терморегулятор, с помощью которого регулируется интенсивность обогрева. Его работа способствует значительной экономии электроэнергии (до 74%), а еще контролю оптимальной температуры в помещении.

С целью облегчения работ по монтажу схему подключения терморегулятора теплого пола выносят на сам корпус прибора. Это дает возможность правильного подсоединения его даже новичку.

Подключается устройство отдельно в сеть и через любую розетку. Для индивидуального подсоединения требуется наличие автоматического выключателя. В случае работы терморегулятора через розетку, требуется просуммировать все электроприборы, работающие от нее, чтобы избежать чрезмерной нагрузки на провод.


Функционирование теплых электрических полов осуществляет «согревающий» эффект кабельно-проводниковой продукции с весьма большим сопротивлением, а также ИК-пленка. Процесс установки подобной системы включает три ключевых этапа. Сначала конструкция укладывается на подготовленное основание, затем производится стяжка и проводятся завершающие работы.

Рассмотрим особенности установки терморегулятора. До процесса монтажа планируется расположение прибора, намечается место подсоединения к электросети (при напряжении не меньше 220 В).

Как подключить терморегулятор

Проанализируем пошагово схему подключения к теплому полу терморегулятора:

  1. Термодатчик для системы обогрева укладывается с обратного края пленки и подсоединяется к проводам, которые примыкают к регулятору.
  2. Для кабельных элементов, которые заполнены бетонной стяжкой, датчик требуется размещать в металлической гофротрубе. При возникновении необходимости замены упрощается выемка прибора. Если его заделать в бетон, то свободная замена устройства не удастся. Труба должна располагаться поближе к стенке, где устанавливается термостат. По завершению накрытия пола финишной поверхностью производится монтаж регулятора.
  3. На выбранном участке в стене делается отверстие по объему корпуса изделия, а при накладном креплении производится разметка.
  4. Далее откручивается лицевая панель и фиксируется терморегулятор на выбранный участок.
  5. Когда процесс подключения терморегулятора теплого электрического пола производится посредством розетки, то фазу получится обнаружить с помощью использования стандартного индикатора напряжения, так называемой приемоиндикаторной отвертки.
  6. Затем сравнивается разрешенная мощность электрических контактов терморегулятора с параметрами отопительной системы. Даже при незначительной разнице ставится электромагнитный пускатель.
  7. Силовой провод подсоединяется к питанию с помощью электромагнитного пускателя. Если мощность в контактах терморегулятора имеет достаточный диапазон, то провода подсоединяются на вывод с термостата.
  8. Затем в цепь добавляется измеритель, который рекомендуется в паспорте либо в практических руководствах.
  9. Провода крепятся к клеммам электропитания. Обязательно требуется соблюдать фазирование. Разделяются они по расцветке провода: фазный кабель имеет темное, каштановое либо молочное покрытие, а нулевой – голубое.
  10. Провода, которые проходят через маты напольной конструкции, нужно подсоединять продольно.
  11. Очень легко подсчитать количество приборов-стабилизаторов: обычно берется одно устройство на 10-15 м².

На схеме подключения приведены основные схемы подключения кабелей или матов электрического теплого пола.

Выбор терморегулятора

Электронный терморегулятор Legrand

На рынке систем отопления прекрасно себя зарекомендовал торговый бренд Легранд. Благодаря подключению терморегулятора теплого пола данной компании в комнате поддерживается комфортный тепловой режим и существенно экономится расход электроэнергии. На сегодняшний день востребованы два вида устройств: аналоговый и электронный.



Стильный вид прибора, продуманный дизайнерами, предоставляет возможность гармонично вписать его в какую-либо меблировку: строгий классический интерьер, сверхсовременный хай-тек. Значительно расширен лимит мощности, который характеризует электротехнические параметры приборов. При проектировании отопления это необходимо обязательно учитывать. Электрические модели обладают высококачественным ЖК-экраном.

Был учтен интерес потребителя к компьютеризированным моделям данных приборов, поэтому кроме простых изделий без наличия программного управления, были созданы более усовершенствованные программируемые, работающие по заранее установленной программе. Процесс регулирования температурных режимов на простых устройствах производится вручную, с помощью крутящегося реле (механического регулирования) либо клавиш и сенсорного дисплея с пультом (электронно-цифрового). Программируемые модели являются более дорогостоящими и интеллектуализированными.

С целью облегчения работ по подключению терморегулятора теплого пола целесообразным было бы ознакомление с видео инструкцией. Подсоединение, монтаж элементов, которые осуществляют контроль, выполняется в момент общей установки системы. Часто они фиксируются на стене того помещения, где планируется пункт контроля состояния отопительной системы. При грамотном монтаже, который выполнят квалифицированные специалисты, она будет функционировать без перебоев многие годы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.

  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.

На заметку

Основное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

  • Электронный. Такое устройство имеет аналогичный принцип работы, что и предыдущий. Отличие их в способе задания температуры – вместо колесика переключателя температуры здесь предусмотрены кнопки и сенсоры, а вся информация выводится на дисплей.
  • Программируемый. Эти «умные» приборы помимо поддержания температуры выполняют еще некоторые действия. К примеру, их можно запрограммировать на включение в определенное время или на конкретный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько встроенных режимов работы – экономичный, оптимальный и максимальный. Такие модели подключаются к двум датчикам температур. Один из них находится между нагревательными элементами, а второй считывает показания нагрева воздуха в помещении.

Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.

Где можно устанавливать


Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.

Внимание

Дело в том, что чаще всего термостаты по своей конструкции негерметичны и из-за высокой влажности могут выйти из строя и, как правило, у них нет требуемого класса защиты.

При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.

Совет

ДУстановка такого устройства оправдана также в случаях, когда участки в комнате нужно обогревать с различной интенсивностью, к примеру, сильнее зону у кровати, нежели остальную площадь.

Сколько секций можно подключить

Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.

На заметку

Для секций, расположенных в помещениях различного назначения, необходимо смонтировать терморегуляторы по количеству комнат.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание

Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой.

 Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

  • В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
  • Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.

  • К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
  • Устанавливают термостат на стену.

Внимание

В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении

Водяная система нагрева

Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.

Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.

Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.

Советы по выбору

При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.

В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.

Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.

© 2021 prestigpol.ru

Как подключить теплый пол к терморегулятору: схема подключения

Установка полов достаточно проста при условии следования инструкциям. Сложнее подключить систему к электричеству – любая ошибка может привести к тому, что теплый пол не будет работать. И важно не только заземлить - это вопрос безопасности в целом. Имеет значение то, каким будет подключение теплого пола к терморегулятору, который будет поддерживать заданный диапазон нагрева, включать и отключать полы по расписанию термодатчика.


Можно ли подключить теплый пол без терморегулятора?

Да, это вполне возможно. Плюсом будет экономия на покупке терморегулятора и отсутствие необходимости его подключения. Среди минусов отметим отсутствие возможности выстроить режим работы, температура не будет поддерживаться автоматически, нельзя задать включение/отключение в определенное время, увеличится расход электричества за счет постоянной работы.


Как правильно подключить теплый пол к терморегулятору?

Начинать следует с правильного выбора электроприбора, учесть потребляемую общую мощность, тип встраивания через розетку или электрощиток. Располагают его, как правило, на расстоянии 1,5 метров от поверхности пола. Расположение можно сделать скрытым т.е. не на виду. Для этого следует провести подготовительные манипуляции – отверстие в стене для самого датчика и канал для его кабеля. После подвести «землю», фазу и ноль к распределительной коробке. По чертежу, прилагающемуся к прибору смонтировать линии. Схема подключения теплого пола к терморегулятору продумывается особенно тщательно, с учетом мест размещения мебели.

Важно! Все операции производят при выключенных автоматах. На старте ознакомьтесь с чертежом электрической части, которую вы найдете в инструкции к прибору. Обычно фаза обозначается буквой F или L, а ноль — N. Общепринятой маркировкой будет обозначение нуля синим цветом, фаза окрашивается черным, красным, белым или коричневым. «Земля» обычно маркируется зеленым или желтым.


Подключение через электрощиток

Такой вариант будет необходим если речь идет о значительном пространстве, на обогрев которого потребуется больше электроэнергии. Также стоит помнить про ноль, фазу и наличие заземления, монтировать их нужно пропуская через устройство защитного отключения УЗО (подробнее об УЗО), монтируемое прямо в щитке. УЗО отлично себя показывает при подключении без термостата — оно помогает значительно увеличить срок службы, предохранить прибор от скачков напряжения.


Подключение инфракрасного теплого пола

  • Каждый элемент (термомат) включается в схему последовательно;
  • Подключаются каждый отдельно - фаза и ноль;
  • После этого все заземляется;
  • На вторую сторону пленки усаживается термодетектор;
  • Тест-прогон, укладка верхнего слоя и запуск.

Соединение со стержневым полом

  • Нагревательные маты положить вдоль, параллельно друг другу;
  • Силовые линии соединяются последовательно, используя термогильзу;
  • Изолируется термоусаживаемой трубкой;
  • Место сращения нагревается строительным феном;
  • Подключение теплого пола к терморегулятору происходит соединением провода от первого мата к контакту термостата;
  • Устанавливается термодатчик между стержнями;
  • Формируется соединение датчика и аппарата;
  • Проверяется работоспособность и завершается монтаж.

Монтирование к кабельному полу

  • Уложить металлическую ленту (шаг в 50 см), закрепить;
  • Кабель разложить по схеме и отступом в 25 см;
  • Не допускать пересечение витков;
  • Зафиксировать зажимами на специальной ленте для монтажа;
  • Разместить термодатчик с гофрированным проводом;
  • Входящий конец, нуль, фаза и заземление присоединить к прибору;
  • После контроля работоспособности провести финальный этап проверки.

Возникли вопросы? Напишите нам!

Установка терморегулятора теплого пола

Поддержание постоянной температуры в помещении – это очень важный фактор, который позволяет создать комфорт. Особенно это касается холодного времени года. Если температура опустится в помещении ниже нуля, то это может грозить повреждение канализационной, водопроводной и отопительной системы. Чтобы такого не произошло, важна установка терморегулятора теплого пола. Но перед этим стоит разобраться, какие существуют разновидности и какие из них надежнее.

Почему терморегулятор важен

Если вы когда-нибудь имели дело с печкой или твердотопливным котлом, то хорошо знаете, сколько неудобств приносит то, что их необходимо периодически загружать топливом. Это означает, что их невозможно оставить на какой-то период и просто уехать в гости. Терморегулятор, конечно, не решит этот вопрос в отношении печного отопления, но прекрасно автоматизирует ситуацию в отношении водяного или электрического отопления.

В газовых котлах, которые обеспечивают водяное отопление используются специальные терморегуляторы, которые чаще всего встроены непосредственно в прибор и отслеживают температуру циркулирующей жидкости, давая сигнал на возгорание или отключение горелки. В отношении электрического теплого пола дело обстоит немного иначе. Подключение питания происходит непосредственно через терморегулятор. А датчик терморегулятора располагается вблизи от нагревательного мата или провода. Если температура падает ниже требуемой терморегулятор подает сигнал для включения. Такой подход гарантирует полную автономность и бесперебойное функционирование благодаря терморегулятору, даже если хозяев нет дома.

Обратите внимание! Для водяного теплого пола есть выносные датчики и терморегуляторы, которые устанавливаются в самом холодном помещении, чтобы оптимизировать подачу горячей воды.

Разновидности терморегуляторов

Терморегуляторы разделяются не только по цене. Не стоит думать, что тот терморегулятор, который стоит дороже, обязательно будет лучше. Дело в том, что цена терморегулятора формируется в силу механизма его функционирования и составных частей. Терморегуляторы подразделяют на две большие категории:

  • механические терморегуляторы;
  • электронные терморегуляторы.

Первый вид терморегуляторов имеет простое строение и часто легко поддается обслуживанию и ремонту. Суть механизма этого терморегулятора построена на физических законах, которые объясняют поведение определенных веществ. Чаще всего от нагревания металлы, газы и жидкости увеличиваются в объеме, занимая пространство, которое раньше не использовалось, или повышая давление внутри колбы. От увеличения объема происходит воздействие на контактную часть терморегулятора, и она замыкается, подавая электричество. При остывании все происходит в обратном порядке.

В электронных терморегуляторах принцип действия немного иной, хотя и здесь не обошлось без физических особенностей веществ. Электронный терморегулятор состоит из двух основных модулей. Один из них представляет собой выносной датчик температуры. При нагреве или остывании изменяется электропроводимость материала или его сопротивление и в зависимости от этого происходит изменение настроек на основном модуле терморегулятора. На последнем установлена печатная плата, которая в зависимости от полученных данных вносит коррективы.

Среди электронных терморегуляторов также есть свои подвиды:

  • терморегуляторы с микропроцессорным управлением
  • терморегуляторы непрограммируемые.

Те, которые не программируются, функционируют по принципу поддержания заданной температуры. Функционал микропроцессорных шире. В них есть возможность задать не только температуру, но и распределить ее значения на протяжении дня и недели. Например, сутра вы уходите на работу и нет смысла, чтобы большую часть дня отопление работало на максимум, а возвращаетесь вы в 5 вечера. С таким прибором легко задать температуру в промежутке, когда вас не будет дома на 5 или 10 градусов меньше номинальной. А если вы на выходные предпочитаете выехать загород, тогда на субботу и воскресенье можно задать режим сниженного потребления. Подключение теплого пола к терморегулятору каждого вида имеет свои особенности, поэтому их стоит знать.

Обратите внимание! Терморегуляторы могут быть наружного или внутреннего монтажа. Те, что предназначены для наружного монтажа, могут быть установлены на DIN-рейку рядом с питающими автоматами или просто на поверхность стены. Датчики с внутренней установкой потребуют сверления отверстия коронкой под подрозетник. Но последние не так выделяются на фоне общего интерьера.

Виды электрического теплого пола

Электрический теплый пол используется в тех случаях, когда нет возможности смонтировать водяной из-за особенностей перекрытия или отсутствия автономного отопления. Кто-то выбирает его как лучший вариант в силу наличия солнечных батарей. Есть три основных реализации теплого пола:

  • на основе греющего кабеля;
  • на основе кабеля, который уложен в маты;
  • на основе инфракрасной пленки.

Каждый вид имеет свои достоинства и недостатки как в укладке, так и в конструкции. Теплый пол на основе греющего кабеля может базироваться на резистивном или саморегулирующемся кабеле. Для второго вида в некоторых случаях можно не устанавливать терморегулятор. Кабель, который собран в маты проще в обслуживании и укладке. Но каждый из этих подвидов нуждается в цементной стяжке. Совсем другое дело инфракрасная пленка. Она монтируется прямо под облицовочное покрытие в виде ламината.

Подключение кабельного теплого пола

Термодатчик для теплого пола на основе кабеля может быть как механическим, так и электронным. Все будет зависеть от ваших личных предпочтений. Подготовка к установке и сама установка термостата осуществляется еще до начала выполнения укладки греющего кабеля. Для этого понадобится такой инструмент и материалы:

  • монтажная коробка или подрозетник;
  • перфоратор;
  • строительный нож;
  • изолента или термоускадка;
  • разметочный инструмент;
  • болгарка или штроборез;
  • рулетка;
  • уровень;
  • гофра.

Если теплый пол находится в ванной комнате или санузле, тогда терморегулятор располагается вне помещения. Это необходимо для обеспечения электрической безопасности теплого пола. Во всех остальных случаях датчик располагается непосредственно в помещении, где ест теплый пол. Высота установки подбирается произвольно. Все будет зависеть от расстановки мебели, а также расположения других выключателей и розеток. Но важно помнить, что есть порог в 30 см от теплого пола, ниже которого нельзя опускаться. Если этого не соблюсти, тогда сложно гарантировать корректную работу терморегулятора.

С помощью рулетки отмеряется требуемая высота от теплого пола и делается пометка. В перфоратор фиксируется коронка с диаметром 70 мм и сверлится отверстие под монтажную коробку для терморегулятора. От просверленного отверстия вниз к полу опускается две вертикальные линии с помощью уровня с расстоянием в 2 см. Они позволят точно изготовить канавку для укладки кабеля. Ее глубина также должна быть 2 см. Вырезается она болгаркой с алмазным диском. Если под нагревательные элементы не планируется укладка фольгированного или другого утеплителя, то такую же канавку необходимо сделать перпендикулярно в полу. Ее длина от стены будет 60 см. При этом важно учесть, что проходить она должна между витками кабеля.

Убирается весь мусор, который может повредить проводники терморегулятора. Датчик терморегулятора укладывается в пластиковую гофру. Конец, который будет залит стяжкой теплого пола герметично запаивается, чтобы раствор не просочился внутрь. Провод выводится к отверстию с установочной коробкой и подключается непосредственно к основному блоку. На блоке обычно нанесены буквы, которые облегчают подключение. Фаза питающей сети обозначается буквой L, а ноль – буквой N. Для датчика теплого пола также есть отдельные отверстия в клемме со своими обозначениями, полярность для него соблюдать не требуется. Греющий кабель теплого пола подключается с соблюдением полярности. Она обычно обозначена в инструкции. Чаще всего коричневый провод подводится к фазе, синий к нулю, а желто-зеленый – это заземление. После подключения можно на короткий промежуток подать питание, чтобы убедиться, что все функционирует. Наглядно схему подключения можно увидеть на фото.

Обратите внимание! Подбирайте термодатчик соответственно нагрузке, которую на него будет оказывать теплый пол. Можно взять большее значение, но не меньшее. Также важно быть внимательным к сечению питающего кабеля. Если оно будет занижено, тогда может произойти короткое замыкание.

Подключение матов теплого пола

Теплый пол, который укладывается в маты чаще всего идет двухжильный. То есть после укладки нет необходимости вести отдельный конец с противоположной стороны комнаты к коробке подключения. Схема подключения терморегулятора для теплого пола в матах такая же, как и для предыдущего варианта. Единственным различием будет монтаж датчика терморегулятора. Здесь он располагается на мате между витками провода. Больше информации по подключению терморегулятора содержится в видео:

Обратите внимание! Стоит позаботиться о том, чтобы силовой провод питания, который будет идти от щитка к терморегулятору, был подключен через устройство защитного отключения. Оно будет гарантией большей безопасности. И при малейшей утечке тока произведет отключение подачи питания на терморегулятор.

Подключение инфракрасного теплого пола

Расположение основного блока терморегулятора для инфракрасного пола должно соответствовать таким же параметрам, как было описано выше. Но вот подключение проводов к плене имеет некоторые нюансы. В комплекте с инфракрасной пленкой поставляется не только терморегулятор, но и специальный набор, в который входит две контактные клипсы, а также битумный скотч. После проведения укладки всех листов инфракрасной пленки, они скрепляются между собой, чтобы исключить их смещение.

Изоляция провода срезается примерно на 2 см. Отдельные проводки каждой жилы скручиваются между собой, чтобы получилась косичка. После этого они фиксируются в клипсах для подключения. На краях пленки есть медные контакты для подключения клипс. Клипсы необходимо расположить таким образом, чтобы она касалась контактной площадки с двух сторон. Для этого ее потребуется просунуть между двумя слоями пластика. На матах нет обозначения того, куда какой кабель подводить, поэтому для себя можно выбрать произвольный вариант. Чтобы все части пленки получали питание, необходимо их соединить между собой последовательно. Для этого провод можно проложить как между соседними матами, так и собрать все провода одного типа вместе.

Места, где происходила фиксация клеммника к пленке изолируются битумным скотчем. Фиксируется он с двух сторон и хорошо разглаживается, чтобы не было пузырьков воздуха. Датчик терморегулятора укладывается под пленку на черную полосу. Чтобы битумный скотч не приподнимал пленку, под ним делаются вырезы в утеплителе, чтобы он лег заподлицо. Для прокладки проводов к терморегулятору также делаются вырезы-канавки в утеплителе. Подключение терморегулятора производится согласно разметке, нанесенной на сам датчик. Больше информации о подключении терморегулятора можно узнать из видео.

Заключение

Как видно, подключение регулирующей автоматики требует только базовых знаний в отношении электричества. Обычно производитель теплого пола четко расписывает, как должно осуществляться подключение. Если вы решитесь выполнить этот шаг самостоятельно, обязательно соблюдайте все меры предосторожности.

Подключение теплого пола к электричеству: как подключить своими руками

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

  • Поддержание заданной температуры в автоматическом режиме;
  • Нагрев пола в определенные временные промежутки;
  • Экономия электроэнергии;
  • Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

  1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
  2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
  3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
  4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
  5. Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

h3_2

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера.  До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

  1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  4. Зажать клеммы плоскогубцами.
  5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  7. Изолировать клеммы битумным скотчем.
  8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  10. Подключить провод термодатчика к термостату.
  11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  12. Проверить работу системы.
  13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

  1. Разложить каждый мат параллельно друг другу.
  2. Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
  3. Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
  4. Подключить провод первого мата к терморегулятору.
  5. Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
  6. Подключить датчик к терморегулятору.
  7. Проверить работоспособность системы.
  8. Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

  1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. Контрольная проверка системы.
  7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части.  Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Теплые полы: Электропроводка термостата | DoItYourself.com

Установка полов с подогревом - отличный способ обогреть комнату без потерь энергии, но вам потребуется подключить термостат теплого пола , чтобы максимально использовать возможности вашего нового устройства. Эти термостаты контролируют количество тепла, проходящего через пол, а не количество тепла, поступающего в комнату, поэтому вы должны быть осторожны при использовании термостата для теплого пола. Установить его не составит большого труда, и хотя вы можете заплатить профессионалу, который сделает эту работу за вас, вам также следует попробовать установить его самостоятельно, чтобы сэкономить деньги.Следуйте нескольким простым советам, чтобы выполнить работу быстро и эффективно.

Шаг 1 - Подготовка

Перед тем, как приступить к электромонтажу, вам необходимо убедиться, что у вас есть подходящий термостат для вашей системы. Некоторые системы теплого пола имеют только два провода, в то время как существует множество термостатов для теплого пола, для работы которых требуется трехпроводная система. Убедитесь, что ваши два устройства совместимы, прежде чем пытаться соединить их вместе. Вы также должны проверить, что у вас отключены электричество и вода на главном клапане и плате, и что нет проблем с самой проводкой.После того, как вы убедились в совместимости и отключили все источники электроэнергии, вы готовы к работе.

Шаг 2 - Электропроводка

Если вы заменяете старый термостат теплого пола, то у вас не должно возникнуть проблем, просто снимите старый термостат и установите новый, используя старые провода. Если у вас нет системы отопления в комнате, вам нужно будет вытащить провода от вашего обогревателя и проделать в стене отверстие, через которое можно протолкнуть провода.Провода нагревателя должны быть подключены к устройству заземления с помощью гибкого кабеля. Подробные сведения о том, как это сделать, см. В руководстве по эксплуатации вашей системы. Когда обогреватель подключен, протяните проводку через стену в соответствующее помещение.

Шаг 3 - Термостат

Предполагая, что теперь у вас есть проводка, снимите монтажную пластину с задней части термостата и протолкните проводку через отверстие. Не тяните с усилием, так как провод должен быть полностью подсоединен к нагревателю. Установите настенную пластину на место с помощью отвертки, а затем обрежьте провода до нужной длины, стараясь обрезать изоляцию, достаточную для покрытия клемм термостата.Берем термостат и откручиваем клеммы. Проверьте руководство, чтобы убедиться, что вы знаете, какой провод куда идет. Вставьте проволоку в проделанные отверстия, приподняв винт, а затем снова затяните его отверткой. Убедитесь, что провод не может выпасть.

Шаг 4 - Отделка

После подключения проводов вы можете установить термостат в стену. Протолкните излишки проводки через отверстие в настенной пластине, а затем установите термостат на пластину. Завинтите, чтобы закончить, а затем включите блок питания, чтобы убедиться, что все правильно подключено и работает.Когда вы будете удовлетворены, вы можете запрограммировать термостат и оставить его делать свою работу.

Руководство по установке UFH Wiring

Здесь, в Ambiente, наша цель - сделать установку UFH максимально простой и простой для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о разводке влажных полов с подогревом. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, мы должны добавить, свяжитесь с нами!

Что такое центр коммутации UFH?

Центр коммутации - это место, где встречается вся проводка для системы UFH.Он питается от источника питания с плавким ответвлением на 230 В и координирует сигналы, полученные от каждого из нагревательных термостатов.

Когда каждый термостат требует тепла в любой из зон нагрева, происходит следующее:

  • Зональный клапан в первичном контуре отопления открывается (только на первом термостате, запрашивающем тепло - затем он остается открытым до тех пор, пока последний термостат не достигнет температуры)
  • Насос коллектора работает, поддерживая скорость потока вокруг контуров трубопровода UFH
  • Посылает сигнал включения котлу, чтобы активировать его, если он еще не работает.

Поставляем распределительные устройства для 230В, 12В, а также для радиочастотных беспроводных систем, рассчитанных на от 1 до 8 зон нагрева.Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных исполнительных клапанов на каждом контуре - эту проводку можно настроить с «заднего» переключения на зонном клапане.

Общие проблемы с проводкой UFH

Одна из наиболее частых проблем, с которыми сталкиваются установщики, - слишком поздно оставлять проводку в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого ремонта, от каждого положения термостата до места расположения коллектора.Если провода не проложены на этапе первого ремонта, вы, как правило, будете вынуждены использовать систему беспроводного управления, которая не только дороже, но и потенциально требует более высокого обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем влажного теплого пола также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, которые обеспечивают безопасную, успешную и быструю установку. Со всей необходимой документацией и техническими деталями одним нажатием кнопки в разделе ресурсов, а также со всей необходимой поддержкой, достаточно одного телефонного звонка.

Другая распространенная проблема с проводкой UFH - обеспечение правильной проводки от каждого положения термостата. Для большинства термостатов UFH требуется 3-жильный + заземляющий кабель 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако есть исключения из этого, например, для наших термостатов DS-SB, для которых требуется 4-жильный + заземляющий кабель.

Для каждого имеющегося у нас термостата мы сообщаем вам, какой именно тип проводки требуется, чтобы исключить вероятность ошибки.

Какие есть варианты беспроводного влажного УВЧ?

Если электропроводка была забыта на первом этапе ремонта, или если это проект модернизации полов с подогревом, в котором конструкция пола не может быть поднята, мы можем предложить варианты беспроводной связи.

NeoAir Wireless идеально подходит для тех, кто ищет решение для отопления и горячего водоснабжения без проводов и с возможностью управления с помощью приложений. Он совместим с переключаемыми приемниками UH8-RF и RF, нажмите ниже, чтобы просмотреть инструкции по подключению:

Схема подключения

NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном, который является самой популярной моделью для управления отдельными зонами нагрева. Это работает вместе с центром беспроводной коммутации (UH8-RF) или с приемником (RF Switch).Нажмите ниже, чтобы увидеть инструкции по подключению:

Беспроводной программируемый комнатный термостат с сенсорным экраном Схема

Как подключить термостат теплого пола и коллектор

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями по UFH и схемами подключения UFH, которые упрощают установку. Они включают в себя простую для понимания схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору теплого пола.

Схема подключения теплого пола

Как только вы узнаете, какой тип проводки подходит для системы и термостата, который вы устанавливаете, вы можете перейти в наш раздел ресурсов, где вы можете выбрать между центрами коммутации Uh3, Uh2, Uh2-W, Uh4, UH8-RF, а также при необходимости просмотрите схему торгов и схему подключения одной зоны.

Ниже вы можете увидеть пример электрической схемы, которая предназначена для центра коммутации UH8, соединяющего термостаты DS-SB.Нажмите на нее, чтобы просмотреть полную версию - вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.

Есть вопросы по проводке UFH?

Если вам нужна дополнительная информация о проводке теплого пола, свяжитесь с нами сегодня.

Еще не аккредитованный установщик Ambiente?

Воспользуйтесь широким спектром систем и средств управления UFH для любого проекта, бесплатными руководителями проектов из нашей обширной сети контактов и бесплатной технической поддержкой от высококвалифицированной команды.

СТАТЬ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Вы нашли эту статью полезной? Вам может понравиться:

Руководство по установке коллекторов теплого пола

Руководство по установке регуляторов термостата теплого пола

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 07.03.2019

Руководство по установке элементов управления влажным UFH-термостатом

Независимо от того, являетесь ли вы опытным монтажником системы теплого пола или только начинаете разбираться в этом вопросе, вы обязательно столкнетесь с термостатами.Это руководство призвано ответить на все важные вопросы, которые могут у вас возникнуть относительно термостатов для теплого пола.

Как работают термостаты теплого пола?

Комнатный термостат работает путем постоянного контроля температуры воздуха и включения обогрева, когда она опускается ниже температуры, установленной на термостате, и выключения его при достижении этой заданной температуры.

Например, если вы установили температуру термостата теплого пола на 18 ℃, а температуру воздуха на 15 ℃, термостат включит обогрев до тех пор, пока температура не достигнет 18 ℃, а затем выключит его.

Программируемый комнатный термостат является одновременно программатором и комнатным термостатом. Это означает, что вы можете заранее выбрать время, в которое будет работать обогрев, и температуру, которую он должен достигать в эти периоды.

Например, вы можете настроить программируемый комнатный термостат на поддержание температуры 15 ℃ с 9 до 17 часов в будние дни и установить ее на 18 ℃ с 17 до 23 часов. Программист позволяет вам устанавливать периоды «включения» и «выключения» в соответствии с вашим стилем жизни.

Регулировка обогрева - ключевой элемент напольного отопления, так как он может существенно повлиять на эффективность системы.

Поскольку UFH нагревается и охлаждается дольше, чем радиаторы, это необходимо учитывать при программировании системы.

Ambiente всегда рекомендует использовать 7-дневный программируемый термостат, чтобы максимизировать эффективность и получить максимальную отдачу от вашей системы. Существуют также варианты обновления, которые позволяют управлять системой со смартфона / планшета.

Как установить термостаты теплого пола

Инструкции по установке Ambiente Neostat

Шаг 1: Снимите винт с нижней поверхности термостата, затем осторожно отделите переднюю половину от задней панели.

Шаг 2: Поместите переднюю панель термостата в безопасное место и подключите термостат, как показано на схемах подключения.

Шаг 3: Надежно прикрутите заднюю пластину термостата к задней коробке.

Шаг 4: Закрепите переднюю часть термостата на задней пластине, закрепив ее на месте стопорным винтом.

Do: Установите термостат на уровне глаз и полностью прочтите инструкции, чтобы максимально использовать возможности нашего продукта.

Запрещается: Устанавливайте рядом с прямым источником тепла, так как это повлияет на работу, или сильно надавите на ЖК-экран, так как это может вызвать непоправимый ущерб.

Как заменить терморегуляторы теплого пола

Шаг 1 : Наклоните старый термостат вперед и снимите его с задней панели.

Шаг 2: Отвинтите заднюю пластину от задней коробки и снимите провода с их клемм.

Шаг 3: Возьмите новый термостат и снимите винт с нижней поверхности термостата, затем осторожно отделите переднюю половину от задней панели.

Шаг 4: Поместите переднюю часть термостата в безопасное место и подключите термостат, как показано на схемах подключения.

Шаг 5: Надежно закрутите заднюю пластину термостата в заднюю коробку.

Шаг 6: Закрепите переднюю часть термостата на задней пластине, закрепив ее на месте стопорным винтом.

Где установить термостаты теплого пола

Для систем теплого пола мы рекомендуем установку центра коммутации в таком месте, где к нему будет легко получить доступ для обслуживания, и рядом с коллектором, не препятствуя доступу к коллектору и компонентам.

Рекомендуем устанавливать термостаты на внутренних стенах на высоте 1,5 метра. Их следует устанавливать вдали от участков с сильным солнечным светом, а также от источников тепла или сквозняков.

Как подключить термостаты теплого пола

Все термостаты поставляются с полными инструкциями по UFH, включая электрические схемы. Они покажут вам, как должен быть подключен термостат отопления.

Цвет проводов будет соответствовать отраслевому стандарту:

  • Белый - подключается к (дополнительному) источнику тепла в вашей системе.
  • Желтый - подключается к компрессору.
  • Зеленый - подключается к вентилятору.
  • Оранжевый - подключается к тепловому насосу, если он у вас есть.
  • Красный - может быть два отдельных провода, один для охлаждения, а другой для тепла.
  • Синий - это ваш общий провод или "C" провод.

Схемы подключения Ambiente NeoStat:

Как проверить термостаты теплого пола

Убедитесь, что на термостате не установлено слишком низкое значение, потому что нагрев не включится, если нагрев не будет установлен выше температуры, установленной на термостате.

Как использовать и программировать термостаты теплого пола

Использование Ambiente Neostat чрезвычайно просто, у нас есть библиотека обучающих видео, в которых объясняются все различные функции термостатов Ambiente Neostat и способы их использования.

Как настроить термостаты теплого пола

Чтобы установить температуру на Ambiente Neostat, вам просто нужно использовать клавиши вверх и вниз, чтобы отрегулировать установленную температуру.

При нажатии любой кнопки вы увидите слово «SET» и желаемое значение температуры.Используйте кнопки «Вверх» / «Вниз» для настройки значения SET, затем нажмите «галочку» для подтверждения настроек и возврата к основному дисплею.

Как сбросить термостаты теплого пола

Чтобы сбросить Neostat до заводских настроек по умолчанию, выполните следующие действия:

Используйте кнопки «Влево» и «Вправо» для перехода к НАСТРОЙКЕ.
Нажмите и удерживайте кнопку «Тик» в течение 10 секунд
Все значки на дисплее появятся на 2 секунды, затем на дисплее отобразится вариант 1 или 2.
Используйте кнопки «Влево /». Правые клавиши для перехода между режимами (выбор будет мигать)

Режим 1 = Термостат.Режим 2 = Часы.

Нажмите кнопку Tick для подтверждения выбора.
После этого термостат вернется к основному экрану дисплея для выбранного режима.

Посмотрите видео ниже для визуальной справки

Если вы хотите получить дополнительную информацию о термостатах для теплого пола, свяжитесь с Ambiente сегодня.

Вы нашли эту статью полезной? Ознакомьтесь с этими сообщениями о том, как взять под контроль свое отопление и ценообразование UFH - Сколько стоит влажный пол с подогревом?

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

SNUG SNUGSTAT INSTRUCTION MANUAL Pdf Download

SNUG SNUGSTAT INSTRUCTION MANUAL Pdf Download | ManualsLib

SnugStat

Инструкция по эксплуатации

Сопутствующие руководства для snug SnugStat

Нет сопутствующих руководств

Краткое содержание SnugStat

2012-2021 РуководстваLib

электрический термостат для теплого пола

Руководство по эксплуатации и установке термостата

Важно: Гарантия производителя не распространяется на неисправности устройства, вызванные механическими повреждениями, неправильной установкой или эксплуатацией в целях или при условиях, не предусмотренных Руководством по эксплуатации и установке.Имейте в виду, что инструкция по установке и схема подключения не так хороши, как профессиональные навыки установщика устройства. Рекомендуем обратиться к специалистам по установке термостатов и систем отопления. Попросите квалифицированного электрика выполнить все подключения и сетевое питание устройства. Отключите питание перед подключением проводов к термостату или отключите его для тестирования устройства.

Введение

Поздравляем! Выбрав термостат I • WARM, вы попадаете в мир комфорта, уюта и удобства использования электрического теплого пола.Устройство I • WARM 710 открывает новую серию комнатных термостатов Orange Box, отличительными чертами которых являются высокая надежность, простота настройки, простой дисплей и современный дизайн. Наша цель - сделать отопление вашего дома максимально комфортным, уютным, простым и энергосберегающим. Получите удовольствие от его использования!

Пожалуйста, внимательно изучите данное руководство перед установкой устройства!

Основные функции

Термостат I • WARM 710 предназначен для электрических систем теплого пола (нагревательные маты или секции).

Устройство автоматически поддерживает заданную вами температуру на основе приема данных от напольного датчика температуры (входит в комплект). Отображаются как реальная температура пола, так и заданное вами желаемое значение. Или, по вашему желанию, температура воздуха в помещении может отображаться с помощью встроенного датчика устройства. Обеспечивается непрерывная самодиагностика с отображением предупреждающих сообщений. В случае неисправности датчика можно активировать ручной режим управления нагревом, когда нагрев должен продолжаться до тех пор, пока проблема не будет решена.

Пуск управления системой отопления

Термостат можно включить после завершения подключения и проверки всех соединений.

Важно: не включайте новостройку до истечения срока, рекомендованного производителем сухих строительных смесей для полного закрепления смеси для фиксации плитки или

.

Слой цементно-песчаного раствора. Более раннее включение системы отопления может привести к повреждению декоративного покрытия пола и выходу из строя нагревательных матов или секций. В случае сомнений обратитесь к вашему дилеру или производителю системы отопления.

Светодиодный дисплей

с подсветкой и три кнопки управления расположены на передней панели термостата.

Для включения электрического теплого пола через термостат, нажмите центральную кнопку (I / MODE) и удерживайте ее не менее трех секунд.

Дисплей загорится, и появится основной экран устройства. Большие цифры показывают текущую температуру пола, а цифры в правом верхнем углу - заданную температуру пола для поддержания.Вы можете изменить заданную температуру, нажав кнопку «+» для увеличения и кнопку «_» для уменьшения.

Элементы управления и дисплей

1. Текущая температура пола (° С)

2. Заданная температура пола для поддержания (° С)

3. Система отопления запитана

4. Предупреждающий знак (подробности см. На стр. 11)

5. «+» кнопка удержания повышения температуры

6. «I / MODE» кнопка включения / выключения прибора и изменения режима индикации температуры

7. «_» кнопка сохранения понижения температуры

Когда система отопления запитана, отображается соответствующий знак, указывающий, что система отопления включена. Когда термостат выключает нагрев, знак исчезает.

Режим отображения температуры воздуха

Термостат может отображать температуру воздуха в вашей комнате вместо температуры пола (режим по умолчанию).При этом устройство продолжает регулировать нагрев, не говоря уже о режиме отображения.

Для переключения термостата в режим отображения температуры воздуха необходимо кратковременно нажать центральную ручку ( i / MODE ). На больших цифрах теперь отображается температура воздуха, при этом появляется знак (рис.3), информирующий о том, что прибор перешел в этот режим. Чтобы вернуться в режим индикации температуры пола, нажмите кнопку I / MODE еще раз. Знак исчезнет.

Регулировка показания встроенного датчика температуры воздуха

Температура воздуха, отображаемая встроенным датчиком, может незначительно отличаться от реальной температуры в помещении из-за небольшого тепловыделения внутри корпуса устройства.

Вы можете исправить эту разницу, введя реальную комнатную температуру, измеренную вашим термометром.

Мы рекомендуем производить эту корректировку не ранее, чем через два часа непрерывной работы термостата.

Для настройки показаний встроенного датчика температуры необходимо:

1. Перевести прибор в режим индикации температуры воздуха, если использовался другой режим.

2. Одновременно нажмите ручки «+» и «_» и удерживайте их не менее 3 секунд.

При этом мигают большие цифры, отображающие текущую температуру воздуха, и появляется знак (рис.4), указывающий на режим настройки показаний датчика.

Нажатием кнопок «+» и «_» установите текущую температуру, равную температуре, показываемой термометром воздуха в помещении. При этом соответствующий сдвиг данных отображается в правом верхнем углу экрана.

Завершив настройку, вы можете выйти из этого режима, одновременно нажав кнопки «+» и «_» и удерживая их не менее 3 секунд.Устройство автоматически выйдет из этого режима через 40 секунд после последнего нажатия любой кнопки.

Контроль рабочего состояния системы электрического теплого пола

Термостат I • WARM постоянно контролирует рабочее состояние системы отопления. Если нагрев поверхности пола до заданной температуры невозможен, отображается знак «ВНИМАНИЕ». Термостат постоянно контролирует работоспособность датчика температуры. В случае его неисправности (отключение

Короткое замыкание соединительных проводов) нормальная работа системы отопления невозможна.Термостат отключает нагрев и отображает предупреждающее сообщение (рис. 5).

Вам следует обратиться к производителю или вашему местному дилеру для ремонта или замены датчика температуры.

Ручной режим управления обогревом (аварийный режим)

В случае выхода из строя датчика температуры термостат отключает нагрев. Если электрические тёплые полы в помещении всё же необходимы (если это

, например, основная система отопления и холодное время года), можно управлять отоплением вручную в течение периода времени до восстановления работы датчика.Для перехода в этот режим одновременно нажмите кнопки «+» и «_» и удерживайте их не менее 15 секунд.

На этом знаке (рис.6) отображается ручной режим управления, а большие цифры показывают процент установленного

Энергопотребление по системе отопления в среднем

. Вы можете настроить этот процент, нажимая кнопки «+» и «_» , внесенные вами изменения отражаются в отображаемом значении.

Гарантийная политика

Гарантийный срок - один год со дня продажи.

В течение гарантийного срока заказчик имеет право отремонтировать или заменить товар в случае обнаружения неисправностей по вине производителя и при соблюдении инструкций Руководства по установке и эксплуатации данного устройства.

Гарантия не распространяется на термостаты, имеющие механические повреждения, а также случаи, когда выход из строя возник в результате несоблюдения условий эксплуатации, приведенных в данном Руководстве, а также инструкций, приведенных в Руководстве по установке устройства и электрическому подключению.

Мелиорации

В случае появления неисправности в течение гарантийного срока устройства покупатель должен немедленно обратиться в сервисный центр Производителя или его регионального уполномоченного представителя.

Приложение

Комплект поставки

1. I • WARM 710 Термостат

2. Датчик температуры для напольного монтажа с соединительным кабелем длиной 2 м.

3. Внешняя клеммная колодка для подключения линии заземления

4.Руководство по эксплуатации и установке

5. Упаковочная коробка

I • WARM 710 Руководство по установке

Важно: отключите питание перед подключением или отключением проводки к термостату. Квалифицированный электрик, знакомый с действующими правилами по внутреннему электрическому оборудованию, должен установить всю проводку; невыполнение этого может привести к аннулированию гарантии. Настоятельно рекомендуем НЕ устанавливать термостат в помещениях с повышенной влажностью воздуха. Запрещается устанавливать устройство в ванных комнатах, саунах, душевых кабинах, бассейнах.Термостат, регулирующий отопление в этих помещениях, должен быть установлен в соседнем сухом помещении. Пожалуйста, полностью изучите это руководство перед началом установки.

Инструменты и материалы, необходимые для установки термостата:

1. Гофрированная пластиковая трубка диаметром не менее 16 мм; длина зависит от расстояния между термостатом и нагревательным элементом.

2. Стандартная пластиковая распределительная коробка для настенного монтажа

3. Отвертка

4.Индикатор фазного напряжения

Монтаж датчика температуры пола

Датчик температуры пола устанавливается при установке электрического нагревательного элемента пола (мата или кабельной секции).

Поместите датчик в гофрированную пластиковую трубку рядом с ее концом и закройте этот конец трубки, чтобы предотвратить проникновение воды, раствора для фиксации плитки или цементного раствора при устройстве теплого пола. Трубка с датчиком температуры должна располагаться на одном уровне с нагревательным кабелем между двумя соседними проходами этого кабеля.Поместите трубку в заранее подготовленную канавку в полу, а другой конец выведите к месту, выбранному для установки термостата или распределительной коробки. Отрежьте трубку слишком большой длины на глазах.

Установка термостата

Подготовка электрических подключений.

Установить пластиковую распределительную коробку в стену, где планируется установка термостата. Подвести к коробке кабель питания, холодные провода нагревательного мата или секции, кабель датчика температуры.Включите кабель питания и найдите фазный провод с помощью индикатора фазы; пометьте этот провод.

Выключите кабель.

Все работы по подключению термостата должны выполняться только при полном отключении электросети.

Подключите все необходимые провода к термостату с помощью его клемм с винтовым креплением.

Если у вас двухпроводная сеть (без заземляющего провода), используйте схему подключения, показанную на рис.9. Экран греющего кабеля подключается к нулевому (нейтральному) проводу сети, к клемме № 5.

Если у вас трехпроводная сеть (с отдельным заземляющим проводом), используйте схему подключения, показанную на рис.10. Экран греющего кабеля подключается к заземлению

провод сети с помощью внешней клеммной колодки (входит в комплект), с винтовым креплением.

Установка термостата

Первым делом разбери термостат. Снимите переднюю крышку, для этого тонкой отверткой осторожно нажмите по очереди фиксаторы, расположенные на верхней и нижней сторонах передней крышки, слегка потянув ее наружу (рис.11). Снимите крышку (рис. 12). Снимите раму (рис.13).

Поместите устройство в распределительную коробку и закрепите минимум двумя винтами (желательно на одном горизонтальном уровне). (рис.14).

Соберите термостат, действуя в обратном порядке. Осторожно установите рамку, убедившись, что она плотно прилегает к корпусу устройства.Затем верните переднюю крышку на место и нажмите на нее

, убедившись, что оба замка зафиксировали его. Убедитесь, что передняя крышка закреплена правильно.

Напряжение питания 240 \ 120 В переменного тока, 50 \ 60 Гц

Максимальный ток нагрузки 16А

Потребляемая мощность 0,45 Вт

Вес 150 гр

Размер 80 х 80 х 52 мм

Срок хранения уставки при отключении питания 12 месяцев

Степень защиты IP20

Класс защиты II

Датчик температуры напольный NTC 6,8 кОм

Длина соединительного кабеля датчика 2 м

Встроенный датчик температуры воздуха NTC 6,8 кОм

Допустимая температура окружающего воздуха +5 ° С +40 ° C

Nest Термостаты и полы с подогревом: последнее информационное руководство

Полы с подогревом обеспечивают мягкий, нежный обогрев из-под ног в течение дня, придавая дому приятный и естественный вид.Это особенно по сравнению со случайными порывами теплого воздуха (или тепла от настенного радиатора), которые производят многие дома.

Итак, я хотел изучить, насколько хорошо серия обучающих термостатов Nest и Nest Thermostat E справляются с поддержкой полов с подогревом. Хотя ответ заключается в том, что он варьируется в зависимости от вашей системы и термостата, суть такова:

Линейка термостатов Nest поддерживает водяные полы с подогревом, тогда как поддержка электрических UFH более ограничена.Термостаты Plus Nest могут управлять только одним источником тепла, а не несколькими.

Что такое термостат Nest?

Два термостата Google Nest (обучающий термостат 3-го поколения и термостат E)

Ассортимент термостатов Nest включает несколько моделей обучающихся термостатов Nest с жестким подключением, а также отдельно стоящий термостат Nest E. Все они относятся к категории «интеллектуальных термостатов» и они в основном заменяют термостат в вашем доме.

Затем они начинают узнавать все о том, как в вашем доме используется система отопления, включая время суток, в которое люди, вероятно, будут в доме, температуру, при которой люди любят дом, и многое другое.

Интеллектуальный термостат

Nest затем начнет корректировать ваш график отопления, чтобы он соответствовал тому, что люди в доме любят (и ожидают), и в то же время, надеюсь, сэкономит вам деньги на счетах за топливо. Ранее Nest рассчитывала, что ожидаемая экономия от 131 до 145 долларов в год по расходам на отопление ваших счетов.

Вы также можете включать или выключать обогрев (а также повышать и понижать его) с помощью приложения для смартфона или с помощью голоса (через интеллектуальный динамик, такой как Google Home), что также полезно.

Наконец.Nest совместим с широким спектром систем отопления и охлаждения. Однако читайте дальше, чтобы узнать больше об их поддержке систем теплого пола.

Hydronic (вода) и электрические теплые полы

Как я уже упоминал во введении, полы с подогревом - это неплохая форма обогрева, так как под ногами тепло (как и следовало ожидать от связки нагревательных труб / проводов на дюйм или два ниже пола!), Но он также естественным образом нагревает комнату постепенно, так что тепло никогда не будет чрезмерным или ложным (например, с некоторыми электрическими нагревателями тела, которые могут ощущаться как «искусственное тепло»).

Существует два основных типа полов с подогревом: электрическое и водяное (гидронное). Системы водяного теплого пола могут работать, проложив трубопроводы от вашей системы центрального отопления и под полом :

Полы с водяным подогревом, трубы проходят под полом.

Каждая труба довольно мала, и ее часто укладывают в изоляционную решетку с предварительно вырезанными отверстиями для труб (это не показано выше). Это позволяет сохранять тепло как можно дольше, а также обеспечивает устойчивость пола.

Во-вторых, у вас есть электрические полы с подогревом, которые по сути похожи на электрические одеяла, которые вы можете достать для своей кровати. Он поставляется в виде большого рулона сетчатого коврика, на который наклеены обогреваемые кабели, и затем он подключается к электросети вашего дома :

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Итак, насколько хорошо Nest Thermostat поддерживает каждую из них? Давайте взглянем!

Как термостаты Nest работают с водяным теплым полом

Как правило, системы водяного теплого пола подключаются к вашим системам центрального отопления, работающим на горячей воде, обычным образом, а это означает, что это лишь часть вашей более широкой системы отопления.

Таким образом, термостаты Nest не имеют проблем с управлением системами водяного теплого пола. Действительно, такие системы специально перечислены на странице совместимости термостатов Nest в Великобритании, и в американской версии нет ничего, что могло бы предложить иное.

Если вы не совсем уверены, просто проверьте онлайн-инструмент совместимости Nest, который проведет вас через вашу текущую систему, а затем сообщит, совместима ли она. Если возникнут проблемы, вы можете поговорить с кем-нибудь по телефону или в онлайн-чате.

И последнее замечание: термостаты Nest работают с одной зоной. Если ваш пол с подогревом является частью многозонной системы, вам понадобится отдельный термостат Nest для этого . Однако, честно говоря, это действительно сработает лучше, потому что вы можете использовать теплый пол при температуре, отличной от температуры остальной системы отопления.

Потенциальная проблема: некоторые термостаты Nest работают только с 1 источником тепла

Стоит отметить, что термостаты Nest в некоторых частях мира работают только с одним источником тепла, например, в Великобритании.

В этом случае, если ваш пол с подогревом (будь то гидравлический или электрический) сконфигурирован так, что он является отдельным источником тепла, вам потребуется приобрести отдельный термостат Nest, чтобы справиться с этим.

Это отличается от североамериканской модели термостата Nest, которая поддерживает два (или несколько) источников тепла и, таким образом, может нормально работать в этом случае.

Могут ли термостаты Nest работать с электрическими полами с подогревом?

Два термостата Nest (и несколько камер Nest) в магазине в Великобритании.

Термостаты Nest, включая урезанную модель «E», также работают с электрическими полами с подогревом. Действительно, на их страницах совместимости ясно указано, что он поддерживает электрическое отопление :

.

Термостаты Google Nest предназначены для работы с большинством систем на 24 В, даже с более старыми системами. Они работают со всеми распространенными видами топлива, включая природный газ, нефть и электричество.

Страницы поддержки Google Nest, где обсуждается их совместимость.

Сказав это, то, как вы на самом деле устанавливаете , будет зависеть от того, где вы живете в мире.

Например, в Европе ваш термостат Nest поставляется с Nest Heat Link - устройством, которое подключается к вашему блоку управления обогревом или системе, а затем обменивается данными с термостатом Nest.

Это означает, что Heat Link можно подключить к системе электрического теплого пола по мере необходимости. Однако в Америке этого не происходит по умолчанию из-за различных требований к проводке, и такое устройство, вероятно, не требуется в Америке.

Однако есть несколько вещей, о которых следует позаботиться перед покупкой термостата Nest:

  • Во-первых, даже если должен нормально работать с вашим электрическим теплым полом, просто дважды проверьте страницу совместимости Nest, чтобы убедиться, что .
  • Как упоминалось ранее, , если у вас многозонная или двухтопливная система отопления, вам, вероятно, понадобится несколько термостатов Nest .
  • Для термостата Nest требуется 20-30 В, поэтому, если ваша электрическая система обогрева находится под высоким напряжением (например, 110 В или выше), она либо не будет совместима, либо вам понадобится понижающий трансформатор .

Помогает ли функция Nest True Radiant с подогревом полов?

Термостаты

Nest поддерживают изящную функцию под названием True Radiant, которая специально разработана для систем напольного отопления, которые используют медленное лучистое тепло для обогрева помещения.

Это работает следующим образом: вы можете указать, что термостат Nest включает ваше отопление раньше, чем обычно (то есть с системой быстрого нагрева), с целью, чтобы все было хорошо и тепло, когда вам это нужно. . Точно так же система выключится раньше, чем в противном случае, чтобы предотвратить слишком сильный нагрев помещения.

Это действительно полезно, поскольку напольное отопление основано на медленном и постоянном нагреве для обогрева комнаты, вводя тепло снизу, которое поднимает температуру более постепенно , чем с принудительным воздушным охлаждением и другими системами отопления.

Без истинного излучения ваш термостат узнал бы, что вы приходите домой в 18:00, но если бы он включил пол с подогревом только в 17:45, в вашем доме все равно было бы холодно в 18:00! Поэтому вместо этого термостат Nest узнает, что на самом деле «время прогрева» у вашего пола с подогревом составляет 1,5 часа, и включит отопление в 16:30 (например), чтобы ваш дом достаточно прогрелся к 18:00.

Вы можете отключить эту опцию, если хотите, или изменить время включения термостата.Это полезно, если вы обнаружите, что на то, чтобы все нагреть должным образом, требуется 2 часа.

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как укладывать собственный пол свободная проволока лучистая система отопления. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть "холодная комната" ... пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать тепло в этих областях при более низком уровне влажности. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте расположение проводки

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванне, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат ...

Термостат - это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов теплого пола обычно требуется двухклавиатурный короб с двумя 1/2 " трубопроводов до уровня пола ... один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. По используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего После нагрева напольная плитка нагреется примерно за 10-15 минут. Без Изоляция плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 'x 4' x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерным черновым полом вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование доводит до совершенства ... убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогреть.

5) Укладка провода ...

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина провода. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкослойного покрытия .. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или "зажимы", но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного зонда ...

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Этаж датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитите провод тонким слоем строительного раствора ...

Используя плоский мастерок, полностью покройте вашу систему электропроводки напольным покрытием. выравниватель или модифицированный тонкослойный материал. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы их не допустить. подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя. инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.
