Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо.

В данной ситуации необходимо использование двух терморегуляторов.

Подключение терморегулятора к теплому полу

Терморегуляторы, используемые для системы тёплый пол, могут устанавливаться в:

  • Подрозетники. К таким разновидностям устройств относятся, например, terneo s, terneo sx, terneo mex, terneo rtp;

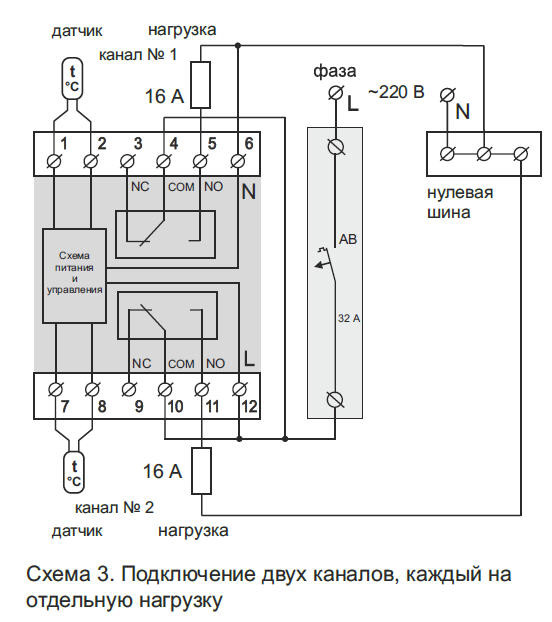

  • На DIN-рейку в электрический щит. Например, terneo k2, terneo b, terneo bx.

Подключение теплого пола к терморегулятору

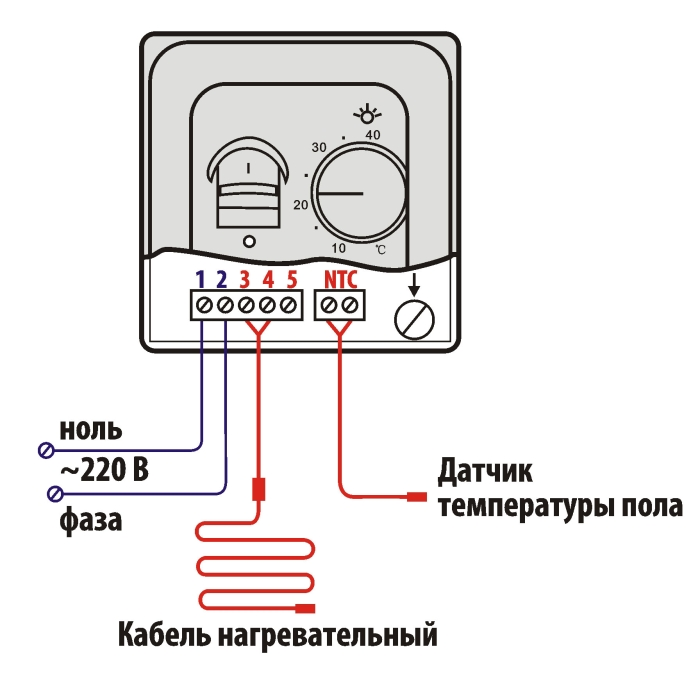

Схема подключения терморегулятора теплого пола практически не зависит от места установки. Обычно производитель изображает схему подключения на задней поверхности устройства. Придерживайтесь ее при установке и монтаже всех элементов отопительной системы.

Питание, нагрузка, соединительные провода температурного датчика подключаются к соответствующим клеммам терморегулятора. Важно соблюдать фазировку при подсоединении питания. При этом фазный провод должен подключаться к клемме, обозначенной литерой «L», а нулевой провод к клемме «N».



Подключение электрического теплого пола к терморегулятору

Электрические тёплые полы пользуются большей популярностью, чем аналоги, поэтому в качестве примера рассмотрим схему подключения электрического теплого пола к терморегулятору terneo s.

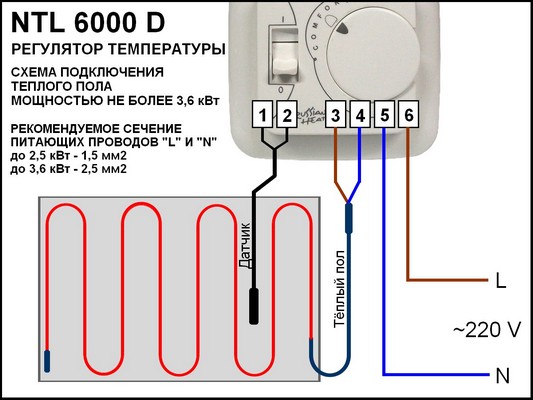

У этого терморегулятора есть шесть пронумерованных соединительных клемм, предназначенных для подсоединения электрических кабелей. К клеммам с номерами 1 и 2 подключают провода температурного датчика. Для датчика соблюдение полярности не является обязательным условием монтажа, поэтому любой из его соединительных проводов может подсоединяться к любой из указанных клемм. Подробнее о монтаже датчика вы можете прочитать в этой статье.

К клеммам номер 3 и 6 подключается нагрузка, то есть два провода от нагревательного кабеля (холодные концы).

Клеммы 4 и 5 нужны для подключения питания. При этом клемма номер 4 имеет обозначение «N» и к ней подсоединяют нулевой провод системы электроснабжения. Соответственно, фазный провод должен присоединяться к 5-й клемме, обозначенной как «L».

Важное условие безопасной эксплуатации всей отопительной системы — наличие УЗО, защитного заземления, а при отсутствии заземления — защитное зануление экранирующего слоя нагревательного элемента. Однако в современных условиях многоквартирных домов или частных домостроений редко встречаются исправные заземляющие устройства и подводящие жилы к ним. Поэтому зачастую при монтаже тёплых электрических полов приходится ограничиваться защитными занулениями. Для этого проводник экранирующего слоя кабеля также подсоединяется к нулевой клемме подключения питания (номер 4 с «N»).

Подключение пленочного теплого пола к терморегулятору этой или любой другой модели производится аналогичным методом с соблюдением схем, указанных на корпусе устройства.

Заключение

Подключение теплого пола к терморегулятору и электросети требует внимательного изучения схемы, указанной в инструкции или на тыльной стороне устройства. Советуем обратиться за помощью к квалифицированному электрику, т. к. подключение терморегулятора предполагает работу с опасным для жизни напряжением (при несоблюдении правил).

Оцените новость:

Терморегулятор для теплого пола — как подключить (схема, видео)

Терморегулятором для теплого пола называется прибор автоматического контроля, применение которого позволяет поддерживать температуру в помещении на уровне значений, заданных потребителем.

Применение терморегуляторов в настоящее время возможно только в комплекте с электрическим теплым полом.

Принцип работы терморегулятора

Для работы любого терморегулятора необходимо два основных элемента: датчика температуры и термостата. При значении температуры ниже требуемой величины электрическая цепь устройства замкнута. В это время происходит нагрев теплого пола. При достижении заданной температуры термостат срабатывает, электрическая цепь размыкается, нагрев теплого пола прекращается.

Датчик температуры может быть установлен непосредственно на поверхности пола и подавать информацию о степени нагрева именно поверхности пола. Такой способ установки датчика актуален для вспомогательных систем обогрева, работающих вместе с радиаторами водяного отопления или другими приборами отопления.

Как работает датчик температуры?

В том случае, если теплый пол используется как основной источник тепла, температурный датчик целесообразно устанавливать в помещении на уровне одного метра от поверхности пола и измерять температуру воздуха в доме.

В некоторых терморегуляторах могут идти в комплекте одновременно два датчика температуры: один для пола, другой для измерения температуры воздуха, однако прибор может работать, отвечая на показания лишь одного из них. Чему отдать предпочтение, и по какому датчику управлять нагревом теплого пола, придется определить потребителю при настройке терморегулятора.

Так, к примеру, для теплого пола с синтетическим напольным покрытием важно не допускать его перегрева. В этом случае наиболее актуальным будет контроль над температурой нагрева именно поверхности пола.

В помещении с керамическим напольным покрытием температура поверхности пола может быть любой, а для создания комфортных условий лучше поддерживать на заданном уровне температуру воздуха в доме.

Как подключить теплый пол к терморегулятору

Сигнал от температурного датчика к терморегулятору поступает по кабелю, монтаж которого обычно осуществляется скрытно, в поверхность стены. Сам терморегулятор монтируется на поверхности стены на расстоянии от поверхности пола не менее одного метра и не более 1,5 метра. Место установки прибора может быть любым, главное, чтобы он находился вне влажных помещений, а доступ к нему был удобным для владельцев дома.

Следует отметить, что производители терморегуляторов стараются предложить потребителям устройства, дополняющие интерьер, поэтому прибор можно подобрать по цвету корпуса, выбрав устройство с монтажом в поверхность стены или с наружной (накладной) установкой.

К слову, дизайн терморегулятора на его технических характеристиках и эксплуатационных свойствах никак не сказывается, чего не скажешь о принципе действия терморегулятора теплого пола.

Классификация терморегуляторов теплого пола по принципу действия

В зависимости от принципа действия терморегуляторы могут быть:

  • Электромеханическими – температура задается примерно, с помощью поворотной рукоятки. Эти приборы стоят недорого, просты в эксплуатации и надежны. Однако с их помощью нельзя поддерживать точное значение температуры, а также задавать и поддерживать различные режимы эксплуатации. Как правило, побуждением  к изменению режима работы пола является личное ощущение: жарко, холодно или комфортно.
  • Электронными – температура задается на табло и поддерживается на выбранном уровне. Возможности электронного терморегулятора шире, чем электромеханического устройства. С его помощью можно выбирать время включения прибора, например, обеспечив нагрев теплого пола к заданному часу,  а также устанавливать продолжительность работы.
  • Цифровые терморегуляторы – современные приборы автоматического контроля, имеющие функции отложенного старта, позволяющие поддерживать точное значение заданной температуры, обеспечивать различные режимы работы, меняя их как в течение суток, так и в течение недели.

Обзор популярных моделей терморегуляторов для пола

Терморегуляторы теплого пола выпускают многие производители, но особым спросом у российских потребителей пользуется продукция компании THERMO (Швеция), и это не случайно, ведь специалисты из Швеции продумали все вплоть до мелочей и предложили покупателям встраиваемые панели четырех различных цветовых решений.

С их помощью можно поддерживать температуру пола в диапазоне от +5 до +40С, использовать которые можно для управления работой теплого пола с любым видом напольного покрытия.

Не менее интересны терморегуляторы теплого пола торговой марки CALEO (Южная Корея), применение которых позволяет выбирать и поддерживать до пяти различных температурных режимов.

Разумеется, за высокое качество платить придется дорого. Хотите сэкономить, купите китайские аналоги: стоят они дешевле, а работают ничуть не хуже.

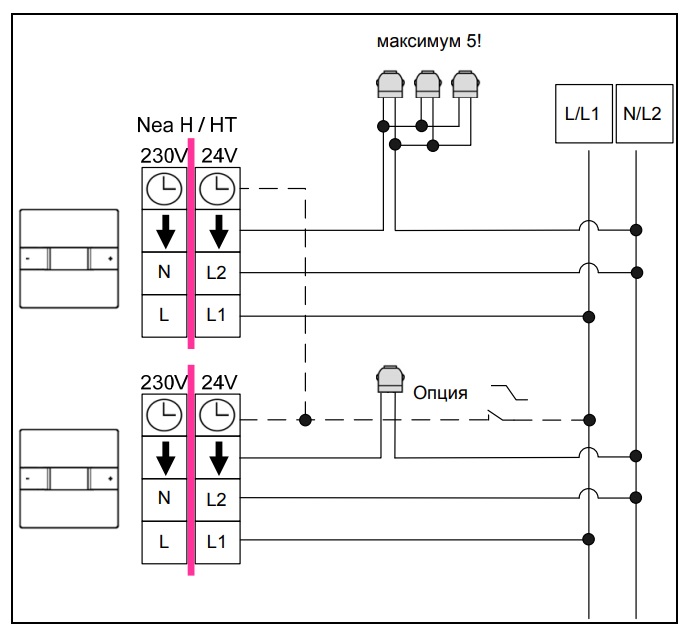

Терморегулятор для водяного теплого пола. Схема подключения терморегулятора для водяного теплого пола

Терморегулятор для водяного теплого пола. Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Регулировка температуры водяного теплого пола. Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Терморегулятор механический для теплого пола. Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

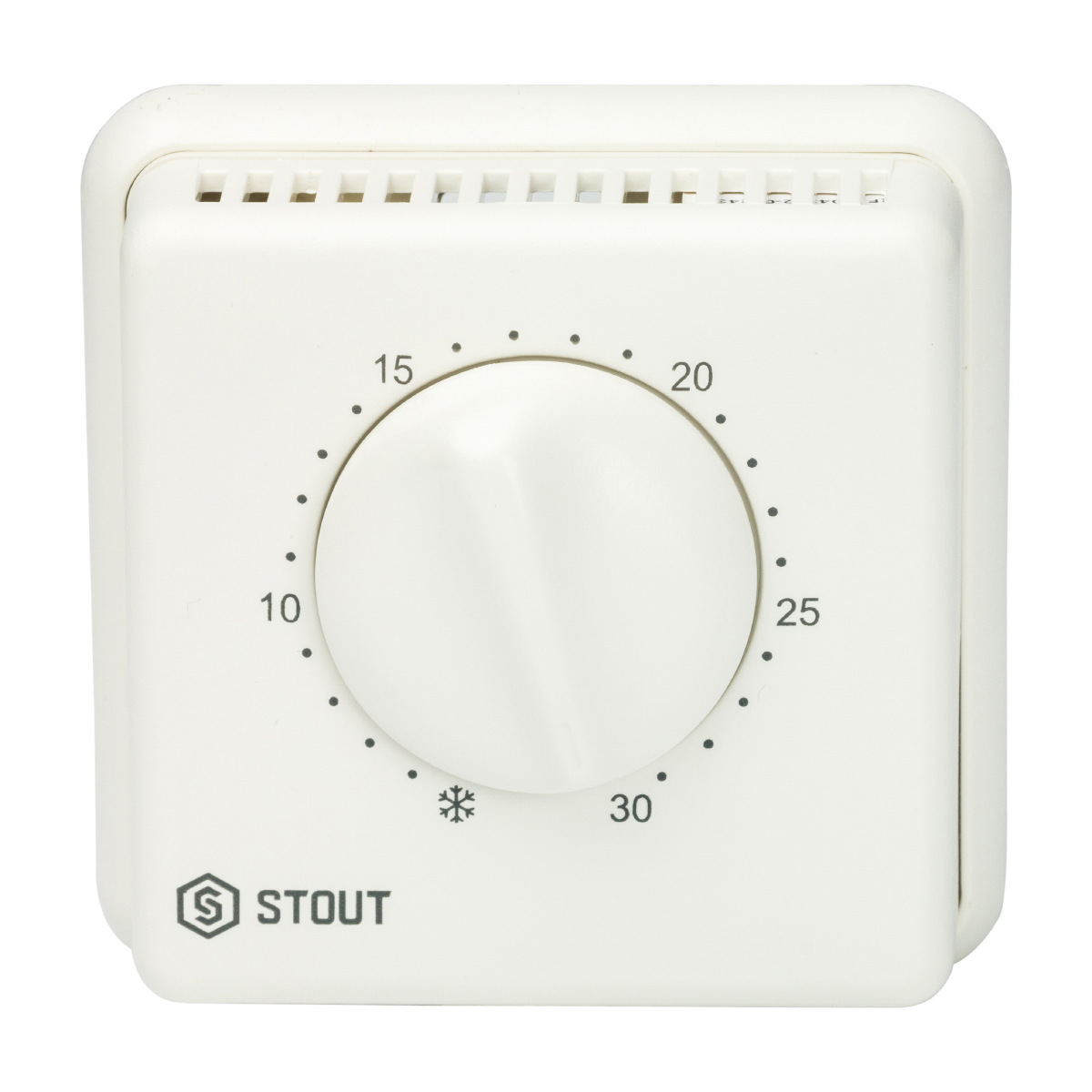

  1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
  2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
    • Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
    • Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.

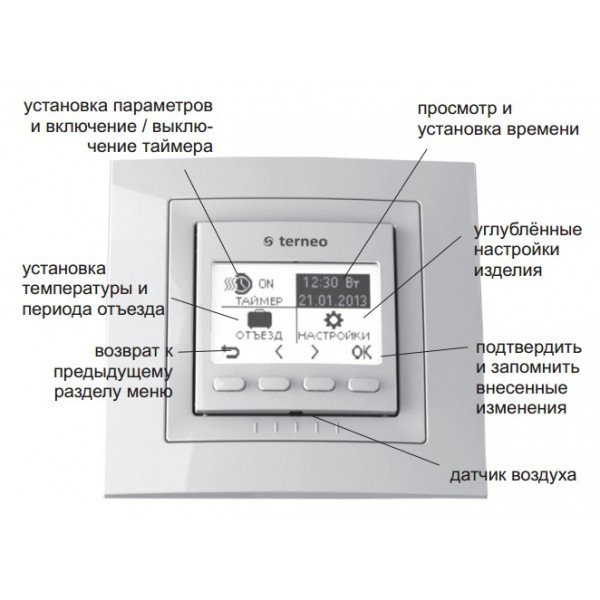

  3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
    • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
    • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Видео терморегулятор теплого пола. Автоматика.

Терморегулятор для теплого пола: монтаж и схема подключения

Терморегулятор для теплого пола – это необходимый составляющий элемент. Именно он помогает контролировать нагрев полов в помещении и температуру окружающей среды. Если вы решились на теплые полы, то имейте в виду, что подключение терморегулятора теплого пола – это одна из первых задач, о которой стоит позаботиться.

Надо сказать, что терморегуляторы – это стандартный аксессуар для любых нагревательных приборов. Схема подключения терморегулятора теплого пола известна электрикам и основана на термодатчике. Термодатчик представляет собой тепловой элемент, который может зафиксировать температуру нагрева и передать информацию терморегулятору, тот в свою очередь либо отключит подачу электроэнергии, либо наоборот включит. Таким образом, достигается постоянная температура нагрева пола и экономится электроэнергия.

схема укладки и распложения терморегулятора

Общие сведения о теплых полах:

Сегодня, пожалуй, каждый знает, что теплые полы могут быть электрическими, водяными и инфракрасными, но какими бы они не были, главным их элементом является терморегулятор, именно он позволяет регулировать процесс нагрева полов.

Схема терморегулятора для теплого пола может строиться на программируемом или же электрическом принципе. Терморегуляторы устанавливают в монтажную коробку на стенах или накладывают поверх стены. Подключение осуществляется в обычную электрическую сеть. Если же теплые полы устанавливаются в помещениях с повышенной влажностью, то терморегуляторы выносят за пределы комнаты.

Функциональность терморегуляторов:

  • Включать и выключать систему;
  • Поддерживать тепло;
  • Автоматически подогревать полы до нужной температуры;
  • Экономить электроэнергию;
  • Контролировать подачу электроэнергии и многое другое.

Какой терморегулятор выбрать?

Выбирая терморегулятор, учитывайте, что он должен не только выключать или включать систему теплого пола, но и обеспечивать нужную вам температуру и, конечно, соответствовать коммутируемой мощности системы. Как правило, их максимальная мощность приравнивается к 3 кВт. Абсолютно необязательно использовать датчики, которые показывают температуру воздуха в помещении, поскольку эти данные могут исказиться, ввиду сквозняка или иных факторов.

схема механического терморегулятора

Для типовых квартир не рекомендуется использовать программируемый термостат, поскольку нагрев может понадобиться резко, а с ним не всегда это возможно. Программируемые термостаты больше подойдут для крупных помещений, в данном случае прибор окупается очень быстро.

устроиство терморегулятора

На сегодняшний день одними из самых популярных являются электронные и механические, они и более доступны по цене, и просты в использовании, да и кроме того более надежны.

Классификация терморегуляторов

Классификация терморегулятора – это то, на что следует обратить особое внимание, здесь, как правило, указывается максимальная мощность теплого пола. Также стоит учесть, что терморегуляторы делят на такие типы:

  • электронные, которые оснащены дисплеем, на котором четко высвечивается  заданная температура для обогрева пола;
  • механический, температура регулируется вручную. Такой вариант терморегулятора подходит для обогрева маленьких помещений, стоит значительно дешевле, чем электронные и сенсорные аналоги;
  • сенсорный, подходящий вариант для обогрева больших по площади помещений, оснащен разнообразными полезными функциями.
ручной и сенсорный терморегуляторы↑

Как подключить терморегулятор теплого пола

Зачастую теплые полы применяются в больших помещениях, которые превышают возможности даже максимальную мощность терморегулятора, тогда стоит помещение поделить на зоны и для каждой из них установить свой терморегулятор, либо установить магнитный пускатель, данный прибор защищает от перегруза, приобретают его отдельно.

Классификация по виду монтажа

Монтаж терморегулятора тепло пола будет осуществляться по виду прибора, в зависимости от этого определяют, будет терморегулятор накладным или встраиваемым. Встраиваемые терморегуляторы потребуют отверстия в стене, сами монтажные работы либо выполняют мастера, либо осуществляют согласно схеме прилагаемой к прибору. Также терморегуляторы подразделяют по виду управления, есть модели с уже встроенными датчиками, которые могут регулировать температуру воздуха. Некоторые модели имеют выносной датчик температуры. Но в целом могут быть оба варианта в одной модели: встроенные и выносные.

схема подключения термостата

Функциональные возможности – это тоже то, по чему можно выбирать модель, и здесь, как мы уже говорили, терморегуляторы могут быть программируемыми и непрограммируемыми. Конечно, первые намного удобнее, поскольку они позволяют создавать максимально комфортный режим для его обладателя. Но зато непрограммируемые термостаты более простые в применении и более дешевые.

По внешнему виду терморегуляторы могут иметь самые разные формы, цвета, виды и модели, поэтому здесь вы можете руководствоваться исключительно тем, что вам больше пришлось по нраву согласно внешнему исполнению и дизайну. Надо сказать, что монтаж терморегулятора играет немаловажную роль, именно от правильности этих действий будет зависеть его работа. Если вы решитесь на это дело самостоятельно, то не забывайте отключить электропитание, но все же лучше будет если данный вид работы вы доверите профессионалам.

зачем он нужен и как выбрать — Статья на сайте компании Теплоуфа

Системы теплого пола позволяют сделать отопление в доме эффективнее, помогая традиционным радиаторам. Кроме того, их владельцы, особенно их дети, реже болеют простудными заболеваниями Ведь играть на теплом полу и ходить по нему голыми ногами приятнее и безопаснее для здоровья. Для управления нагревом используются терморегуляторы — контроллеры, способные автоматически менять уровень мощности таких систем. Как они работают и как выбрать — в этой статье.


Как работает терморегулятор теплого пола

Большинство современных систем теплого пола электрические. За нагрев отвечают тонкие металлические нити, по которым проходит ток. Они менее громоздкие, чем водяные. Уложить электрический теплый пол, поставляемый в виде матов, не сложнее, чем ламинат. Толщина покрытия увеличится всего на 5 мм.

По сравнению с водяными теплыми полами электрические имеют ряд важных преимуществ. И главным из них считается гибкое изменение мощности тока, позволяющее увеличить или уменьшить нагрев нитей или нагревательного кабеля.

Терморегулятор сравним по размеру с обычным электрическим выключателем. Более того, некоторые модели можно установить прямо в стену, не нарушая дизайна помещения. Например, эту модель от компании DEVI можно купить в четырех цветах: белом, черном, полярном белом и бежевом. Подойдет для любого интерьера.

Терморегулятор — электронный контроллер, который считывает информацию с датчика или нескольких датчиков температуры, расположенных в разных частях комнаты или дома. Есть модели с поддержкой беспроводных термодатчиков. Их установка позволит прокладывать меньше проводов.

Программируются они просто. Ручкой или кнопками хозяин дома выбирает целевую температуру. Когда становится холодно, терморегулятор сам включит теплый пол. По достижении целевой температуры воздуха в комнате — выключит его или снизит мощность нагрева.

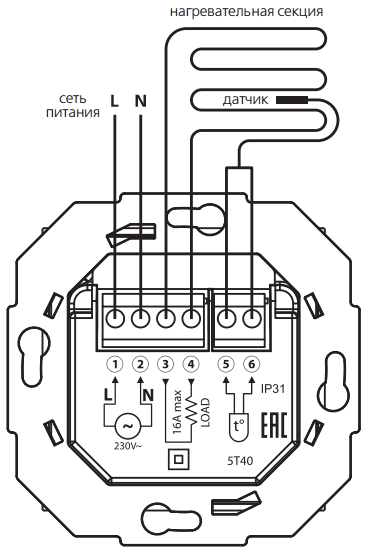

Схема подключения терморегулятора к системе теплого пола (нагрузка) выглядит примерно так.

Подключение нагрузки выполняется проводом сечением от 1,4 до 2 мм². Присоединяется он к винтовым клеммам, пайка и иные сложные операции при установке не нужны. Датчик температуры также подключается любым проводом с двумя жилами.

В принципе, терморегуляторы могут управлять любой нагрузкой. Что делает их универсальным инструментом управления теплом для загородного дома. Например, такой контроллер может включать системы антиобледенения на водосточных трубах. Датчик температуры можно устанавливать на достаточно большом расстоянии от самого прибора. В данном случае — на улице.

Какие терморегуляторы для теплого пола бывают и как выбрать

Как было отмечено выше, терморегулятор — универсальный контроллер. Он может использоваться с теплыми полами любых производителей, при условии что для данной модели заявлена возможность управления мощностью. Но гарантировать совместимость можно только для продуктов от одного бренда.

Составлять рейтинг лучших терморегуляторов для теплого пола бессмысленно. Функционал у всех ведущих брендов сравним. Но если теплый пол сделан Devi, то и терморегулятор лучше купить той же марки.

То же касается и датчиков температуры. Подойдет любой с сопротивлением 15 кОм при +25° С, но надежней взять модель того же производителя. Для некоторых моделей поддержка аналогов заявлена. Например, большинство терморегуляторов DEVI поддерживает датчики температуры от Teplolux, Aube, Ray и других.

Базовая модель

Наиболее простая и доступная модель не имеет встроенного датчика температуры и ручку для регулировки целевой температуры.

Управлять нагревом можно только вручную, физически поворачивая ручку.

Датчик температуры придется приобрести отдельно и связать его двумя проводами с основным блоком контроллера.

Модель с сенсорным управлением

Дальнейшее развитие терморегуляторов — модели с сенсорным экраном. Он также называется активным. Вариант — дисплей с обычными механическими кнопками рядом с ним. На экране отображается текущая температура и режим работы.

В модели DEVlreg Touch, построенной по этой схеме, дополнительно можно выбрать заранее настроенную схему работы под тип комнаты: кухня, жилая комната и так далее.

Терморегуляторы с удаленным управлением

Модели с удаленным управлением используются для управления теплым полом в загородном доме. В связке с домашним интернетом или GSM-модулем можно подготовить комнату к приезду хозяина через смартфон с установленным мобильным приложением.

В модели DEVIreg Smart поддерживается беспроводное соединение Wi-Fi. Все настройки можно сделать через мобильное приложение на смартфоне. Предусмотрена опция, позволяющая настраивать этот контроллер автономно, при отсутствии интернета.

Почему стоит установить терморегулятор

Преимущества использования терморегуляторов для теплого пола:

  • Автоматическая поддержка комфортной температуры воздуха в помещении. Вмешательство человека не требуется, все включается и выключается автоматически.

  • Экономия электроэнергии. При достижении заданных параметров температуры мощность нагрева снижается, потребление электричества снижается.

  • Умная экономия. В современных моделях есть режимы «в отпуске», «в отъезде», позволяющие понять контроллеру, что людей в доме нет. В этом случае можно снизить температуру воздуха, а, значит, еще сильнее сэкономить на счетах за электричество.

  • Удаленное управление. В моделях с поддержкой сетевого доступа есть возможность управлять настройками и режимами через интернет. Приложение для мобильного телефона и планшета устанавливается бесплатно.

Заказать терморегулятор для теплого пола можно в компании Теплоуфа. Наши специалисты подберут подходящую по бюджету и назначению модель, а при необходимости установят и настроят ее в вашем доме.

Как подключить терморегулятор и заземление?

В статье ответы на следующие вопросы:

  1. Как подключить теплый пол?
  2. Как подключить терморегулятор?
  3. Как подключить заземление теплого пола?

Ответы на Ваши вопросы:

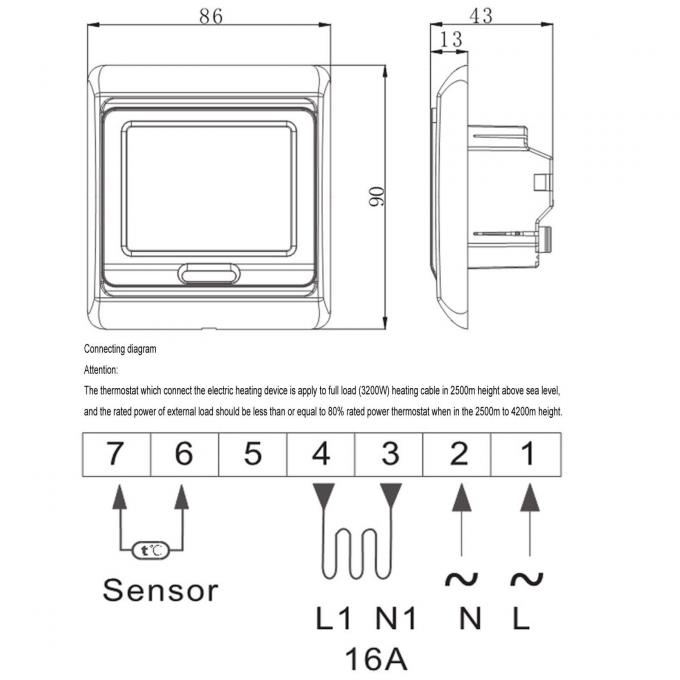

Термостат покупают отдельно от системы ТП. Схема подключения нанесена обычно на корпус устройства. Чтобы правильно выполнить соединение нагревательного кабеля и терморегулятора, следует внимательно изучить перед подключением инструкцию по установке и саму схему.

Согласно стандартной схеме:

  • Контакт 1 (обычно самый правый) — подключается фаза питания терморегулятора, провод от электросети дома, обозначение L.
  • Контакт 2 — «ноль» от электросети, N.
  • Контакт 3 — «ноль» нагревательного кабеля теплого пола, маркировка N1.
  • Контакт 4 — фаза теплого пола, L1.
  • Контакт 5 — остается свободным.
  • Контакты 6 и 7 — соединение проводов термодатчика.

Чтобы правильно соединить кабель теплого пола с заземлением, нужно обращать внимание на цвет изоляции жил. Синяя и коричневая жилы подключаются к терморегулятору, желто-зеленая жила обеспечивает заземление теплого пола. Произвести соединение ее с «землей», не подключая к терморегулятору.

Согласно ПУЭ:

«1.7.109. В качестве естественных заземлителей могут быть использованы:

1)металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей…

6) другие находящиеся в земле металлические конструкции и сооружения…

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления.

Если земля не проведена к монтажной коробке, эту жилу соединить не с чем – заземления нет, заземляющую жилу ни с чем не соединяют.


Все о напряжении: когда использовать 120 В вместо 240 В для изделий с подогревом пола

Когда дело доходит до напряжения, большинству из нас не нужно много думать об этом, пока мы не поедем за границу или не сделаем покупки для крупной бытовой техники. Но при выборе ковриков или кабелей для теплого пола важно иметь базовое представление о напряжении, чтобы вы могли найти правильный продукт, который обеспечит вам долгие годы безотказной работы. Но как выбрать между 120 В и 240 В? Вы можете обратиться к онлайн-форуму и получить доброжелательный, но плохой совет, который может привести к дополнительным расходам.Вместо этого прочтите это руководство, которое поможет вам выбрать правильное напряжение для вашего проекта теплого пола.

Напряжение такое же, как у мощности?

. Номинальное напряжение продукта не указывает, сколько энергии оно потребляет. Напряжение — это просто разница в потенциальной электрической силе между двумя точками. Но что это значит? Часто используется аналогия, чтобы сравнить электричество с водой в ваших трубах дома. Внутри водонагревателя вода почти не движется, пока вы не откроете кран.Когда вы включаете горячую воду в кране, вода течет из водонагревателя по трубам в раковину. Давление воды — это напряжение (В), управляющее скоростью и силой, с которой вода вытекает. Количество протекающей воды будет силой тока (I). А мощность (P) в ваттах — это напряжение, умноженное на силу тока, что указывает на потребляемую мощность. Эта полезная формула позволяет рассчитать ватт: P = V x I.

Верно ли, что изделия на 240 В выделяют больше тепла, быстрее нагреваются, дешевле в эксплуатации и работают более эффективно, чем при 120 В?

Нет, нет, нет и нет .Это большое заблуждение, которое всплывает на форумах в Интернете. Допустим, вы берете две системы матов одинаковой площади в квадратных футах, одну 120 В, а другую 240 В. Если они спроектированы с одинаковой мощностью в ваттах на квадратный фут (промышленный стандарт — 12 Вт / кв.фут), оба продукта будут использовать одинаковую мощность и одинаковую мощность. Это связано с тем, что система на 120 В потребляет вдвое больше ампер на квадратный фут, чем система на 240 В, а система на 240 В потребляет половину ампер на квадратный фут системы на 120 В. Закон Ома гласит, что при уменьшении напряжения пропорционально возрастают токи.Например, предположим, вы хотите отапливать площадь в 100 квадратных футов. Согласно спецификациям производителя, мы знаем, что обе системы потребляют около 1200 Вт, и мы знаем напряжение, поэтому мы находим усилители по формуле: V x I = P или P / V = ​​I. (Эта формула является частью Закон Ома, который требует также значения сопротивления R ):

240 В 120 В
1200 Вт / 240 В = 5,0 А 1200 Вт / 120 вольт = 10 ампер

Итак, хотя 240V звучит так, будто у него вдвое больше мощности, он генерирует такое же количество тепла (ватт) на квадратный фут, что и система 120V, нагревается с той же скоростью и будет стоить примерно столько же за квадрат ногой для обогрева пола.А для стандартных источников питания на 120 и 240 В подходящие продукты одинаково эффективны (от 120 до 120 В против 240 В против 240 В).

Должны ли кабели или маты соответствовать напряжению источника питания?

Есть . Ниже мы рассмотрим почему, но если есть один важный вывод о напряжении и тепле пола, это то, что напряжение вашего мата или кабеля должно как можно точнее соответствовать напряжению вашего источника питания. Почти во всех домах в США и Канаде есть электрические панели на 120 и 240 В переменного тока.Если вы хотите использовать существующую схему, выберите то, что доступно. Если вы используете новую электрическую цепь, а пол с подогревом меньше 120–150 квадратных футов, мы всегда рекомендуем 120 В. Вы можете выбрать 240 В для новой схемы для небольших участков, но это будет стоить вам дороже и займет дополнительный слот на вашей панели. В общем, площадь обогреваемой площади является одним из основных факторов при выборе продуктов на 120 и 240 В, о которых мы поговорим дальше.

Так зачем выбирать систему на 240 В вместо 120 В и наоборот?

At Warm Your Floor мы рекомендуем системы на 120 В для отапливаемых помещений менее 150 квадратных футов (при 12 Вт / кв. фут) и системы на 240 В для отапливаемых территорий более 150 квадратных футов.Причина этого в том, что один термостат может регулировать 15 ампер. Используя числа в предыдущем вопросе, системы на 120 В потребляют более 15 А на площади более 150 квадратных футов, поэтому производители предлагают системы на 240 В для больших площадей. Используя приведенный выше пример, система на 240 В может нагревать до 300 квадратных футов и по-прежнему управляться одним термостатом.

Иногда источник питания потребителя имеет нестандартное напряжение. Некоторые товары для улицы Warm Your Floor, которые можно носить с собой, могут быть специально заказаны у производителя (SunTouch и Nexans — два) в соответствии с конкретными требованиями.Это подводит нас к следующему вопросу…

Что происходит, если номинальное напряжение продукта не соответствует напряжению источника питания?

Мы рассмотрели тот факт, что вам нужно согласовать напряжение источника питания с напряжением коврика, но что произойдет, если коврик на 240 В будет подключен к источнику питания на 120 В?

Коврик SunTouch мощностью 12 Вт на квадратный фут выделяет только 25% тепла. Это будет неэффективно для обогрева пола.

Обратный случай, когда изделие на 120 В подключается к источнику питания на 240 В, приводит к перегрузке системы, вызывая повреждение мата и термостата, преждевременный выход из строя и дорогостоящую переустановку:

Увеличив тепловую мощность в 4 раза по сравнению с нормальной!

Но в особых случаях может потребоваться рассогласование напряжений между источником питания и изделиями для теплого пола.Стандартные напряжения, которые несет Warm Your Floor, составляют 240 В и 120 В, но у некоторых клиентов есть внутренние блоки питания с номинальным напряжением 208 В. В этом случае изделие с более высоким напряжением и номиналом 240 В может быть подключено к источнику питания с более низким напряжением на 208 В, но выделяемое тепло (ватт на квадратный фут) будет уменьшено на 25 процентов при работе на 75% мощности. Чтобы найти это число, мы разделим меньшее напряжение на большее и возведем результат в квадрат:

(208 В / 240 В) ² = 0,75 = 75%

Чтобы компенсировать это сокращение на 25%, некоторые производители рекомендуют располагать кабели немного ближе друг к другу, поэтому для обогрева меньшей площади потребуется больше кабеля. Но этот метод ограничен максимальной нагрузкой на термостат 15 А. И это работает не со всеми продуктами, поскольку некоторые производители требуют определенного расстояния между кабелями. Мы можем порекомендовать изделия для теплого пола, которые обеспечивают большую ватт на квадратный фут, чтобы компенсировать это снижение. Но обязательно проконсультируйтесь с квалифицированным электриком, который поможет вам спланировать компоновку, которая безопасно и эффективно отвечает вашим потребностям.

Есть еще вопросы? Свяжитесь с нами сегодня, и мы поможем вам найти подходящие продукты для вашего проекта теплого пола.

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков.Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой.Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола.Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику.Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке.Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде.Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Водяные лучистые полы нагреваются теплой водой, перекачиваемой через пластиковые трубы. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www. stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www. wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

4 Распространенные проблемы с электрическими системами теплого пола и как их избежать


1. Система не производит достаточно тепла или слишком долго нагревается.

Если термостат настроен правильно и включает систему отопления должным образом, основная проблема часто может быть связана с самим полом. Изоляция имеет решающее значение для любого типа системы лучистого напольного отопления (RFH) — электрической или горячей воды, и ее задача — гарантировать, что тепло, производимое системой, не будет уходить в нижний пол.
По сути, изоляция действует как барьер между полом с подогревом (готовый пол + тонкий слой + нагревательный кабель) и неотапливаемым полом (например, цементная плита), таким образом ограничивая тепловую массу только той частью пола, которую необходимо обогреть. Без него тепловая масса становится больше, иногда слишком большой для того, чтобы система могла полностью нагреться, что не только снижает температуру пола, но и сказывается на счетах за коммунальные услуги.
На рынке существует множество совместимых типов изоляции, наиболее популярными из которых являются цементная плита и пробковая подложка.

2. Система отопления отключает автоматический выключатель

Правильная разводка необходима для работы системы электрического теплого пола. Тип и номинал автоматического выключателя являются важными аспектами проекта, и их нельзя игнорировать. Выключатель недостаточного размера или неправильный выключатель будет продолжать отключаться до тех пор, пока не будет заменен исправным.
Хотя небольшая, но возможность повреждения проводки тоже существует. Поэтому необходимо выполнять все испытания на сопротивление нагревательного кабеля в соответствии с рекомендациями руководства по установке на всех этапах процесса установки.

3. После укладки полов система не работает

Даже самый прочный кабель для обогрева пола толщиной всего 1/8 дюйма является довольно хрупким и может быть поврежден, если на него уронить тяжелый предмет или случайно порезать его острым предметом. Проверка работоспособности нагревательного кабеля или коврика — это простой процесс, который включает в себя измерение сопротивления с помощью омметра или мультиметра. Проверки сопротивления следует выполнять на каждом этапе установки, чтобы убедиться в отсутствии повреждений кабеля.Если обнаружены какие-либо повреждения, их можно легко устранить на ранних этапах проекта. Наиболее важные проверки проводятся по прибытии продукта, после нанесения разбавителя или цемента и после укладки пола.

4. Счет за коммунальные услуги слишком высок

10 кв. Коврик с электрическим лучистым обогревом Ft потребляет всего 120 Вт энергии — почти столько же, сколько лампочка мощностью 100 Вт. Во многих случаях, если электрическая система подогрева пола установлена ​​в ванной или кухне небольшого или среднего размера, ее эксплуатация будет стоить менее доллара в день и, следовательно, не окажет большого влияния на счет за коммунальные услуги.
Чтобы добиться максимальной экономии при использовании системы электрического обогрева пола, используйте программируемый термостат вместо непрограммируемого. Вместо того, чтобы работать в системе 24/7, программируемый термостат позволяет владельцу системы выбирать желаемое время нагрева и исключать время, когда нагрев не требуется.
Простая установка термостата программируемого типа может сэкономить до 50-70% затрат на электроэнергию без ущерба для комфорта, обеспечиваемого системой подогрева пола.

Электромонтаж системы электрического теплого пола: Электрооборудование онлайн

Холодное утро.Вы вылезаете из своей красивой теплой постели и ступаете на ледяной пол. Ужасно, правда? Есть простой и относительно простой способ изменить этот сценарий. В данной статье рассматривается процесс разводки системы электрического теплого пола. Узнайте, как легко добавить успокаивающее тепло полов с подогревом в ванные комнаты, кухни, семейные комнаты или любую комнату в вашем доме, чтобы сделать жилое пространство более комфортным и уютным.

Эта статья любезно предоставлена ​​WarmlyYours, лидером в области электрических систем лучистого теплого пола.

Растущая популярность электрического теплого пола

Электрический подогрев пола — доступная роскошь, которая сейчас набирает популярность среди домовладельцев.

Включение подогрева полов в ванную комнату, кухню или реконструкцию семейных комнат было стимулировано относительно недавним внедрением простых в установке электрических систем.

Этапы подключения системы электрического теплого пола

Примечание: на рисунках ниже показана установка системы WarmlyYours (Ph 800.875.5285, Интернет: www.WarmlyYours.com).

ШАГ ПЕРВЫЙ: ПРОВЕРЬТЕ СИСТЕМУ СЧИТЫВАНИЯ ОМ

Перед установкой системы подогрева пола необходимо проверить сопротивление в Ом между двумя проводниками питания, чтобы убедиться в отсутствии обрывов или коротких замыканий, которые могут повлиять на работу вашей системы.

Следуйте рекомендациям производителя относительно правильной дисперсии и частоты показаний в сопротивлении.

ШАГ ВТОРОЙ: НЕПРЕРЫВНЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ

Для вашей системы рекомендуется выделенная цепь. Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные коды могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком.

При установке термостата установите электрическую коробку с квадратным квадратом 4 дюйма и глубиной 2 1/8 дюйма с одним грязезащитным кольцом. Электрические коробки обычно размещают на высоте 4–5 футов от пола.

Для систем электрического теплого пола, для которых требуется датчик температуры пола, установщик должен включить два отрезка кабелепровода 1/2 ″ от электрической коробки до основания стены (см. Рисунок ниже).

ШАГ ТРЕТИЙ: ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Обратитесь к лицензированному и квалифицированному электрику, знакомому с местными электротехническими правилами, для выполнения окончательного электрического подключения вашей системы.

Если вы планируете выполнить установку самостоятельно, перед началом необходимо проверить следующее:

1. Позволяет ли ваша местная юрисдикция домовладельцу выполнять электромонтажные работы такого типа.
2. Проконсультируйтесь со своей страховой компанией, чтобы убедиться, что ваше страховое покрытие не нарушено.
3. Требуется ли у домовладельца разрешение на электричество?
4. ВСЕГДА Устанавливайте в соответствии со спецификациями производителя.
5. Проверьте свою работу.

Электрический подогрев пола обычно подключается к электрической системе через прерыватель замыкания на землю (GFCI). Эта функция GFCI может быть включена в функции термостата или может быть предоставлена ​​электриком либо на выключателе, либо на конце линии, рядом с устройством управления.

Электропроводка должна соответствовать прилагаемой схеме электропроводки.К одному управляющему устройству можно параллельно подключить несколько нагревательных валков.

Компания

WarmlyYours выпустила серию видеороликов, которые проведут вас через установку системы лучистого теплого пола. В них есть видео, в котором рассказывается о разводке вашей системы электрического теплого пола. Вы можете просмотреть эти видео по адресу: http://www.warmlyyours.com/install/floor-heating/videos/.

___________________

Эта статья любезно предоставлена ​​WarmlyYours, лидером в области электрических систем лучистого теплого пола.

Обязательно посетите их веб-сайт www.warmlyyours.com. Помимо информативных обучающих видео, пошаговых руководств и руководств, они предоставляют доступ к ряду современных интерактивных инструментов, включая их Быстрый оценщик, который дает вам мгновенную оценку стоимости вашего электрического излучателя. Система подогрева пола My Projects ™, интерактивный онлайн-инструмент, помогает вам спланировать проект электрического подогрева пола и дает вам рекомендации по продукту и мгновенное предложение, а также услугу «Personal Connect», которая позволяет вам выбрать лучший способ получить информация, которая вам нужна.Это гарантирует, что вы сможете найти дилера в вашем районе, а также других профессионалов, которые помогут с вашей установкой.

Устранение неполадок | SunTouch

Просмотр по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу вашего измерителя и удерживая наконечники тестовых щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
  • Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в оме нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor должны сниматься только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
  • Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

  • Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
  • Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

  • Мультиметр показывает короткое замыкание на массу. Обратитесь к производителю. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
  • Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
  • Мультиметр не обнаруживает замыкание на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

  • Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего элемента управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно. Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол не станет теплее.

  • Проверьте предельную температуру пола вашего устройства управления, нажимая кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
  • Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
  • Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
  • Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

  • Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor продолжает нагрев пола после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

  • Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

  • Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

  • Возможно, датчик температуры пола неправильно подключен к системе управления.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
  • Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, позвоните производителю.
  • Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но элемент управления не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

  • Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

TapeMat Устранение неисправностей

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу, чтобы проверить имеющееся у вас изделие. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов должны сниматься только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

  • Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
  • Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшей погрешностью, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи обогрева или ваш измеритель показывает короткое замыкание на массу, значит, кабель явно поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Поиск неисправностей кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение «стороны нагрузки» блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

  • Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
  • Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что все провода подключены правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

  • Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши циклы запрограммированы правильно и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, позвоните производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Проверка мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

  • Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
  • Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
  • Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

  • Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
  • Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу, чтобы проверить имеющееся у вас изделие. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
  • Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшей погрешностью, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи обогрева или ваш измеритель показывает короткое замыкание на массу, значит, кабель явно поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Протестируйте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

  • Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
  • Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для обогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

  • Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, позвоните производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Проверка мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

  • Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
  • Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
  • Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

  • Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
  • Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Как подключить термостат [Руководство по монтажу проводки]

Они возвращаются домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Основной совет для большинства людей — позвонить специалисту по HVAC, если что-то не так. Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой …….вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом. Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления идут к термостату, они представляют собой разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата
  1. Что означают цвета проводов термостата? (Для получения справки см. Нашу страницу с цветами проводки термостата)
  2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
  3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
  4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
  5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.
Варианты установки термостата

Существует так много различных вариаций этого высокопроизводительного HVAC, поэтому не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для обогрева и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат — выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, — это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Справочная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Я уже не говорю о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационной установки, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и ступени для установки термостата

Диагностика и ремонт Линии электрического лучистого отопления для пола

Ли Дерстон

BS, CBST, Судебный специалист по строительству

BCRA
2106 Pacific Avenue, Suite 300
Tacoma, WA 98402
Тел .: 253-627-4367
www.bcradesign.com

Аннотация

Поскольку лучистое отопление полов становится все более популярным как в частных, так и в многоквартирных домах, количество отказов, возникающих в этих системах, пропорционально увеличивается. В настоящее время инфракрасный порт используется для определения точек отказа и помощи в процессе обеспечения / контроля качества на многих строительных площадках. Используя инфракрасный порт, можно сэкономить время и деньги и сыграть неотъемлемую роль в суброгации претензии, поскольку отказ этого типа смягчается.В этой презентации будут представлены советы и приемы, используемые при диагностике и ремонте систем электрического обогрева пола, на основе многочисленных тематических исследований, в которых инфракрасное излучение оказалось ценным ресурсом.

Введение

Внутрипольное лучистое отопление стало очень популярным средством обогрева строений, включая жилые, многоквартирные и коммерческие строительные площадки. Этот недавний всплеск может быть вызван утверждениями о том, что лучистое отопление более энергоэффективно.Хотя в некоторых случаях это утверждение может быть правдой, во многих случаях реальной экономии затрат не будет, а в некоторых случаях потребление энергии может резко возрасти. При новом строительстве необходимо принимать во внимание соответствующие проектные факторы с системой излучающего пола, включая изоляцию пола, тип конструкции, эффективность котла (гидронный) и т. Д. Надлежащая оценка потенциальной модифицированной системы пола также должна выполняться третьей стороной, которая не продает продукт. Стоит провести тщательную оценку в каждом конкретном случае, чтобы увидеть, является ли лучистое напольное отопление энергоэффективным и, следовательно, рентабельным.

.


Помимо факторов совместимости, существует редкая вероятность возникновения проблем с установкой, которые делают систему в полу бесполезной после завершения строительства. Часто подобные ситуации приводят к полному демонтажу пола, чтобы обнажить рассматриваемую систему. К счастью, количество отказов систем обогрева пола очень низкое, но когда отказ все же происходит, он может прервать график строительства, вызвать иск и связанный с ним судебный процесс, и в лучшем случае это будет неприятно и довольно дорого.


За последнее десятилетие наука об инфракрасном строительстве резко выросла. Все чаще можно увидеть, как ручная инфракрасная камера ходит по объекту, проверяет электрические панели или ищет проникновение воды. Это было лишь вопросом времени, когда термографист направит камеру на систему лучистого теплого пола и увидит великолепие системы пола, работающей должным образом. С таким ярким изображением очень легко увидеть замысловатый дизайн системы, а также легко увидеть, где система может работать неправильно.В то время как инфракрасные проверки могут быть полезны как для водяных, так и для электрических систем обогрева полов, в этой статье особое внимание будет уделено системам лучистого обогрева полов. Поскольку электрические осмотры могут быть опасными, BCRA рекомендует присутствие лицензированного электрика при выполнении любых работ такого типа.

Термограмма матов электрического лучистого отопления

Обсуждение

Анатомия тепловых линий

Анатомия электрической системы теплого пола очень проста. Начиная с источника питания, электричество проходит через панель управления или термостат к кабелю излучающего нагрева, в котором находятся проводящая линия (и), линия заземления, изоляция и тепловой экран.Существуют как однопроводные линии, так и двухпроводные линии. Эти нагревательные линии бывают базовыми линиями, которые вы размещаете сами, или в заранее расставленных матах. Поскольку в проводящем проводе создается сопротивление, он выделяет тепло за счет теплопроводности в окружающие материалы. По мере того, как эти напольные покрытия (бетон, плитка, дерево и т. Д.) Нагреваются, жилое пространство наверху нагревается за счет излучения. Системой можно управлять с помощью встроенного термодатчика, термодатчика в полу или и того, и другого.


Типичные компоненты линии отопления

Как и все элементы конструкции, возможны отказы.Неисправности могут быть вызваны заводскими дефектами или неправильным обращением с продуктом в полевых условиях. Как мы обнаружили, характер проводящего провода, который достаточно мал для создания резистивной нагрузки, также делает его уязвимым для разрывов и порезов, которые могут прервать цепь. Как только этот контур разрывается, частичный нагрев или нагрев не происходит. Чтобы еще больше усложнить проблему, термостаты теперь оснащены защитным комплектом, прерывателем цепи защиты от замыкания на землю (GFCI), который разрывает цепь, если колебания превышают три миллиампера.Из-за хрупкости этих систем производители теперь рекомендуют проверять целостность линий в нескольких точках во время установки.

При возникновении сбоев

Неизбежно, по той или иной причине, пол и внутренняя отделка завершены, и пол не пройдет испытание на целостность или сработает GFCI, что сделает коврик бесполезным. Чтобы избежать выемки грунта на всю поверхность пола и серьезных перебоев в строительстве, при расследовании отказов использовалась инфракрасная термография.Инфракрасный порт позволяет составить быстрый, точный и простой для понимания графический отчет, в котором задокументирована точная область неисправностей вдоль нагревательного провода. Уловка состоит в том, чтобы нагреть область отказа или неисправности и отобразить ее.

Первым шагом к любому исследованию является выполнение адекватного анализа исторических данных. Следует принимать во внимание проектную документацию, информацию о продукции производителя, показания жильцов и т. Д. Кроме того, попросите электрика выполнить краткую проверку, чтобы убедиться, что электрические работы, ведущие к термостату и коврику, установлены правильно.Следующим шагом будет наблюдение за работой мата в аварийном режиме. В некоторых случаях коврик нагревается до определенной точки, а затем срабатывает GFCI и оставляет на полу тепловой след, детализирующий точку разлома.

В большинстве случаев это не так просто. Следующим шагом будет выключение источника питания на панели прерывателя, затем снятие термостата со стены и проводящих проводов с термостата. Непрерывность следует оценивать между токопроводящими проводами и между каждым токопроводящим проводом и заземляющим проводом по отдельности.Некоторые производители строят провода с алюминиевой обмоткой экрана, и в некоторых случаях между фазой и экраном может возникнуть непрерывность. Результаты этой проверки целостности дадут хорошее представление о том, какой тип неисправности произошел. Например, если нет непрерывности между проводниками, но есть непрерывность между проводом и заземляющим проводом, то, скорее всего, у вас оборванный фазный провод. Если между фазными проводами есть обрыв, то, возможно, проблема с термостатом, а не с нагревательным проводом.

Предполагая, что вы установили непрерывность между любыми двумя ножками, выделите эти две ножки и подключите провода источника питания непосредственно к ним. На полу, свободном от препятствий и мусора, включите питание на панели выключателя и наблюдайте с помощью цифрового и инфракрасного видео. В большинстве случаев область повреждения будет выглядеть как небольшая область сильного нагрева, так как дуга возникает на поврежденном участке провода. Другие результаты могут включать в себя функциональную нагревательную проволоку, достигающую точки отказа, при этом оставшаяся часть проволоки работает при половинной прочности.Опять же, часть поврежденного провода легко определить.

Тепловая аномалия, представляющая дуговое замыкание

Тепловая аномалия, представляющая дуговое замыкание. Обратите внимание на оставшуюся часть линии, работающую на половинной мощности

В некоторых случаях целостность цепи может не обнаруживаться ни в одной комбинации проводов и / или экрана. Это будет типичным представителем большего количества повреждений, когда провода лучистого обогрева полностью оборваны. В этом случае вы должны создать достаточно большую дугу, чтобы перекрыть зазор.Квалифицированный электрик сможет предоставить трансформатор, способный создавать потенциал дуги такого типа. Для многих примеров, перечисленных в этой статье, трансформатор на 20 000 вольт был извлечен из масляной печи и использован для создания потенциала дуги. С добавлением этого в качестве источника питания проволока может образовывать дугу и даже повторно свариваться. Неисправность снова проявится вместе с возможностью небольшого «взрыва» дуги, если в линию лучистого отопления проникнет крепеж в полу.

После того, как вы определили неисправность, тщательно отметьте место на полу и выключите питание на панели выключателя. Дайте полу остыть и повторите упражнение, подтвердив место неисправности. После подтверждения выкопайте материал чернового пола для визуального осмотра проволоки. Вы будете искать уровень повреждений, соответствующий результатам предыдущих испытаний. Будьте осторожны, чтобы не повредить провод при раскопках. После того, как провод откроется, в изоляции может остаться только небольшой порез, а может быть и большой участок обгоревшего участка.Дальнейшее исследование внутренних компонентов проводов покажет точный режим отказа. После того, как эта область будет четко определена, попросите электрика очистить задействованные провода и при необходимости выполнить стыки на линии. После этого все провода можно закрыть термоусадочной пленкой. Многие производители предоставляют все материалы, необходимые в «наборе для сращивания», который обычно продается для соединения матов или удлинительных проводов.

Раскопки и исследование провода

Диагностика проблемного провода

Отремонтированный провод готов к упаковке в термоусадочную пленку

Излучающие линии следует повторно проверить после завершения ремонта.Это повторное испытание должно происходить без установленного термостата, а затем с установленным термостатом. После завершения проверки работоспособности системы следует отремонтировать черновой пол.

Примеры из практики

Дело № 1

Квартира №104

BCRA провело расследование во время одного посещения объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Весь готовый напольный материал над черным полом Ardex, в который заключено лучистое отопление, был удален или отодвинут до нашего приезда.Визуальный осмотр показал, что внутрипольная система лучистого отопления, по-видимому, установлена ​​правильно, хотя змеевики были размещены в нескольких местах достаточно неглубоко, чтобы их можно было увидеть на поверхности бетона. Кроме того, на бетонной поверхности вдоль восточной стены гостиной было четко видно расположение подводящего провода к разрушающемуся мату.

Проектная схема теплого пола

Инфракрасный контроль не выявил аберраций в тепловом излучении вдоль мата, за исключением тех случаев, когда это могло быть связано с разницей в глубине катушки.При жестком подключении (отключение автоматического отключения) к выключателю коврик оставался включенным, и инфракрасный порт показал, что он работает правильно.

Выявленная тепловая аномалия

Несмотря на то, что мат в целом работает нормально, инфракрасный анализ показал, что заводское соединение провода с матом излучает большее количество тепла, чем последующие катушки. По требованию начальника участка место сращивания проводов было вырезано из бетона для визуального осмотра и более четкого инфракрасного анализа.Непокрытый участок провода деформировался в том же месте, что и максимальное тепловое излучение, тем самым демонстрируя, что место стыка было местом тепловой аномалии.

Земляной трос С инфракрасной накладкой

Инфракрасный анализ показал, что мат № 4 был установлен правильно и катушки функционировали должным образом, но заводское сращивание проводов к силовому проводу, которое происходит непосредственно перед излучающими катушками, излучает необычное количество тепла.В электрических приложениях необычно высокая яркость является признаком неисправности или короткого замыкания и требует проверки на предмет надлежащей изоляции и подключения. По мнению BCRA, очевидная неисправность мата № 4 заключается в стыке проводов, а не в теплообменниках излучающего тепла.

Дело № 2

BCRA провело расследование во время трех посещений объекта. Были предприняты все усилия, чтобы не нарушить нормальную работу резиденции. BCRA получил доступ к объектам от собственника резиденции и подрядчика.Сначала тепловая линия была подключена непосредственно к источнику питания, чтобы обойти термостат GFCI. После этого нагрева не было видно. Затем была проверена непрерывность на каждой из линий и от каждой ветви нагрева до земли. Это не выявило преемственности. К источнику питания был добавлен трансформатор, чтобы произвести дугу и выявить точку отказа. Небольшая область у главной двери действительно показывала тепловую аномалию и оказалась вероятной областью, в которой могла возникнуть точка отказа. Если происходит выемка линии лучистого тепла, BCRA рекомендует провести осмотр на предмет неисправности, начиная с этой точки рядом с входной дверью.При обнаружении точки отказа можно произвести ремонтную стыковку. После того, как этот ремонт будет произведен, систему следует повторно протестировать на предмет любых других сбоев. В этот краткий отчет включены фотографии и термограммы, которые помогут локализовать эту тепловую аномалию.

Температурная аномалия в зоне входной двери ванной комнаты

Фотография в видимом свете

Инфракрасная термограмма

Земляные работы и ремонт этой линии были завершены без наличия BCRA, и теперь пол функционирует нормально.

Дело № 3

BCRA провело расследование во время трех посещений объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Визуальный осмотр показал, что в 16 единицах по крайней мере один нагревательный мат не работал. Также было быстро замечено, что коврики работали до укладки ковра. Быстрый отрыв ковра и подкладки показал, что полоски ковра были прикреплены к полу с помощью гвоздей.Было очевидно, что гвозди, которыми закреплялись полосы ковра, были вбиты в черный пол в том же месте, что и система напольного отопления. Чтобы продемонстрировать, какие крепежи повредили нагревательный провод, BCRA указала электрику, как манипулировать цепью, чтобы обеспечить адекватную тепловую сигнатуру в точке (ах) отказа. Во многих случаях в нагревательные провода проникали несколько раз, и после каждого ремонта проявлялась следующая неисправность. Ниже приведены некоторые из отмеченных сбоев.

Блок 305: Дуговый сбой в спальне

Блок 101: Дуговый сбой в спальне

Блок 105: Дуговый сбой в спальне

Блок 106: Дуговый сбой в спальне

Сводка

Несмотря на то, что в каждом конкретном случае будет свой уникальный набор проблем и отклонений, этот документ можно использовать в качестве основы для начала оценки отказов, связанных с электрическими системами лучистого обогрева пола.Благодаря инфракрасной оценке этот процесс может быть быстрым, точным и экономичным. Кроме того, использование инфракрасного излучения позволяет получить простой для понимания графический отчет, поэтому все участвующие стороны могут увидеть проблему.

Благодарности

Автор хотел бы поблагодарить Эда Отто, представителя компании Danfoss Radiant Heating Products, за экспертные знания по этому вопросу.

Об авторе

Г-н Дерстон получил образование микробиолога и инженера-строителя и в настоящее время является директором Группы строительных наук BCRA, многопрофильной проектной фирмы, расположенной в Такоме, штат Вашингтон.Исследования включают экспертизу в области конструкции здания, оболочки здания, внутренней отделки, архитектурного дизайна и безопасности жизни. Его исследовательские навыки включают инвазивные и неинвазивные методы проверки, подтвержденные сертификатом в области термографии в области строительства. Г-н Дерстон принимал участие в многочисленных судебных тяжбах по поводу строительных дефектов.
