Ещё один недостаток укладки методом змейки в трудности укладки:

• во-первых, монтаж требует хорошего опыта и соответствующих знаний;
• во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

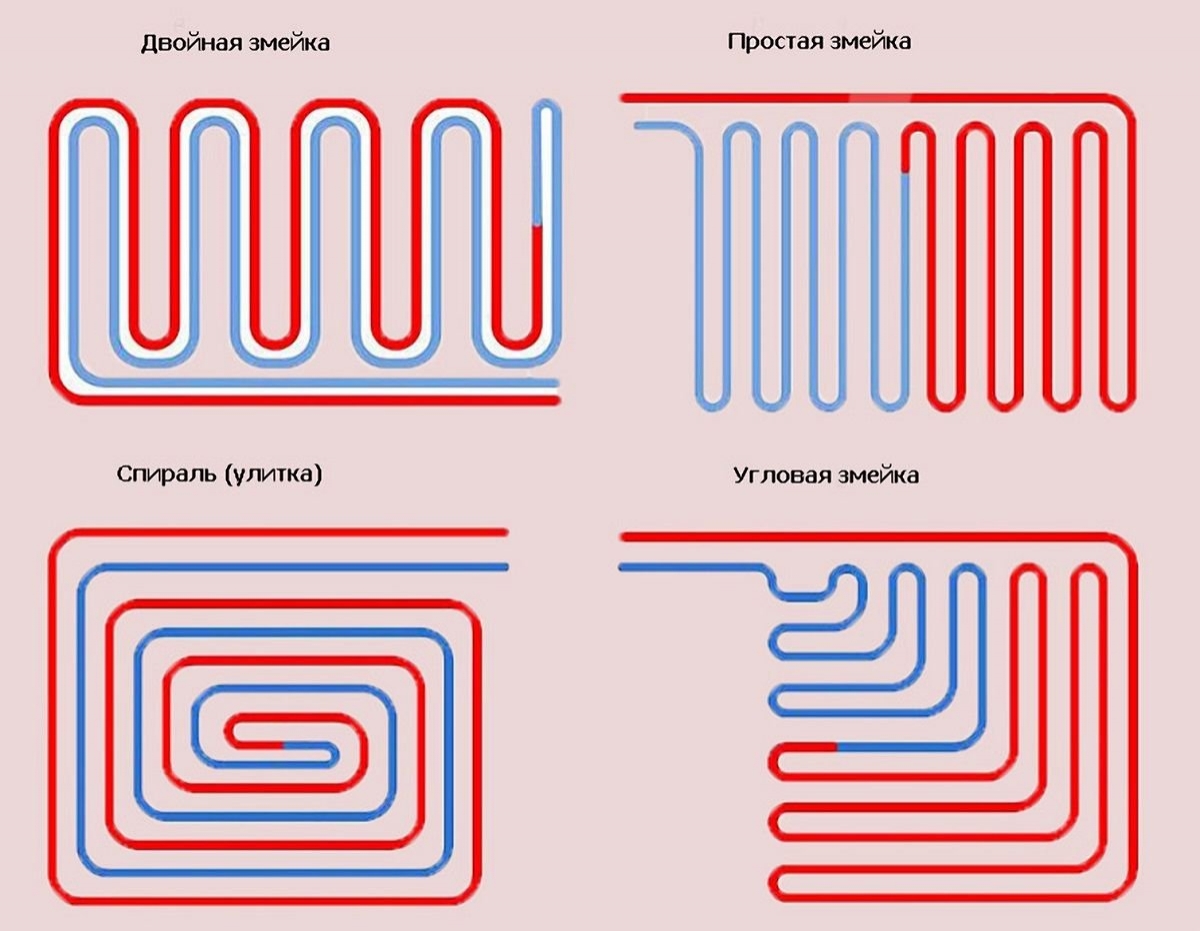

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуется сделать уже на этапе закупки материала, чтобы знать какой материал купить и в каком объёме.

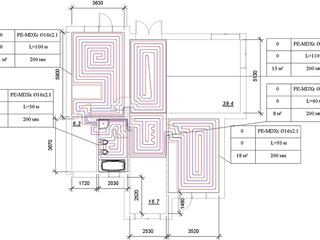

Нарисуйте схему положения контуров, чтобы в процессе работы не возникло серьёзных проблем, и учтите следующие моменты (преимущественно для водяной системы тёплого пола):

1. Не прокладывайте контур отопления в том месте, где планируется ставить мебель (шкафы, диваны и прочее) и сантехнические предметы. Это плохо скажется не только на напольном покрытии, но и на самих бытовых предметах.
2. Для стабильного давления в отопительной системе при диаметре контура 20 мм его длина не может быть выше 120 метров. Если диаметр 16 мм, то длина 100 метров. В общем, примерная площадь для одного контура должна составлять больше 15 м².
3. В больших по площади помещениях должно находиться несколько контуров, их длина не должна разниться более чем на 15 метров, то есть они по длине должны быть примерно равны.
4. Шаг в 15 см совпадает с примерным расходом трубы в расчёте 6,7 метр на 1 м², если монтаж делать через каждые 10 см, то расход на 1 м² будет 10 метров.
5. Наименьший радиус трубного загиба соответствует пяти её диаметрам (в случае водяного контура).

Какому варианту укладки тёплого пола отдать предпочтение, нужно решать каждому индивидуально исходя из принятия во внимание всех условий и ограничений.

Схемы подключения водяного и электрического теплого пола: правила монтажа

О причинах, по которым все большее количество людей отказывается от стандартной схемы отопления и предпочитает теплый пол можно говорить достаточно долго. Это и более комфортное распределение тепла: у пола теплее, а на уровне дыхательных путей прохладнее. И отсутствие конвективных потоков, насыщающих воздух пылью. Кроме того, радиатор, даже самого нового поколения, портит внешний вид комнаты. Достаточно редко дизайнерам удается создать интерьер, в который идеально вписывается батарея. На сегодняшний день существует два вида теплого пола: водяной и электрический. Какой из них вы бы не выбрали, очень важно правильно составить схему подключения теплого пола — она есть гарантия равномерного прогрева помещения до нужной температуры.

Варианты раскладки труб водяного пола

Водяным теплым полом называется система труб, спрятанная под напольным покрытием. По трубам циркулирует жидкий теплоноситель, который и нагревает помещение. Основным преимуществом такого теплого пола перед электрическим собратом является, безусловно, экономичность.

С этой системой вы можете использовать котел на природном газе, что наиболее экономично, котел на твердом топливе, что весьма удобно в населенных пунктах, не подключенных к газопроводу, и даже тепловой насос – устройство позволяющее извлекать тепло из окружающей среды. Более того, использование тепловых насосов с классическими системами отопления весьма проблематично.

При выборе схемы укладки труб важно обеспечить равномерный прогрев всей поверхности. А для этого нужно учитывать, что по мере продвижения по трубам теплоноситель постепенно остывает.

Наиболее распространенными являются следующие способы укладки.

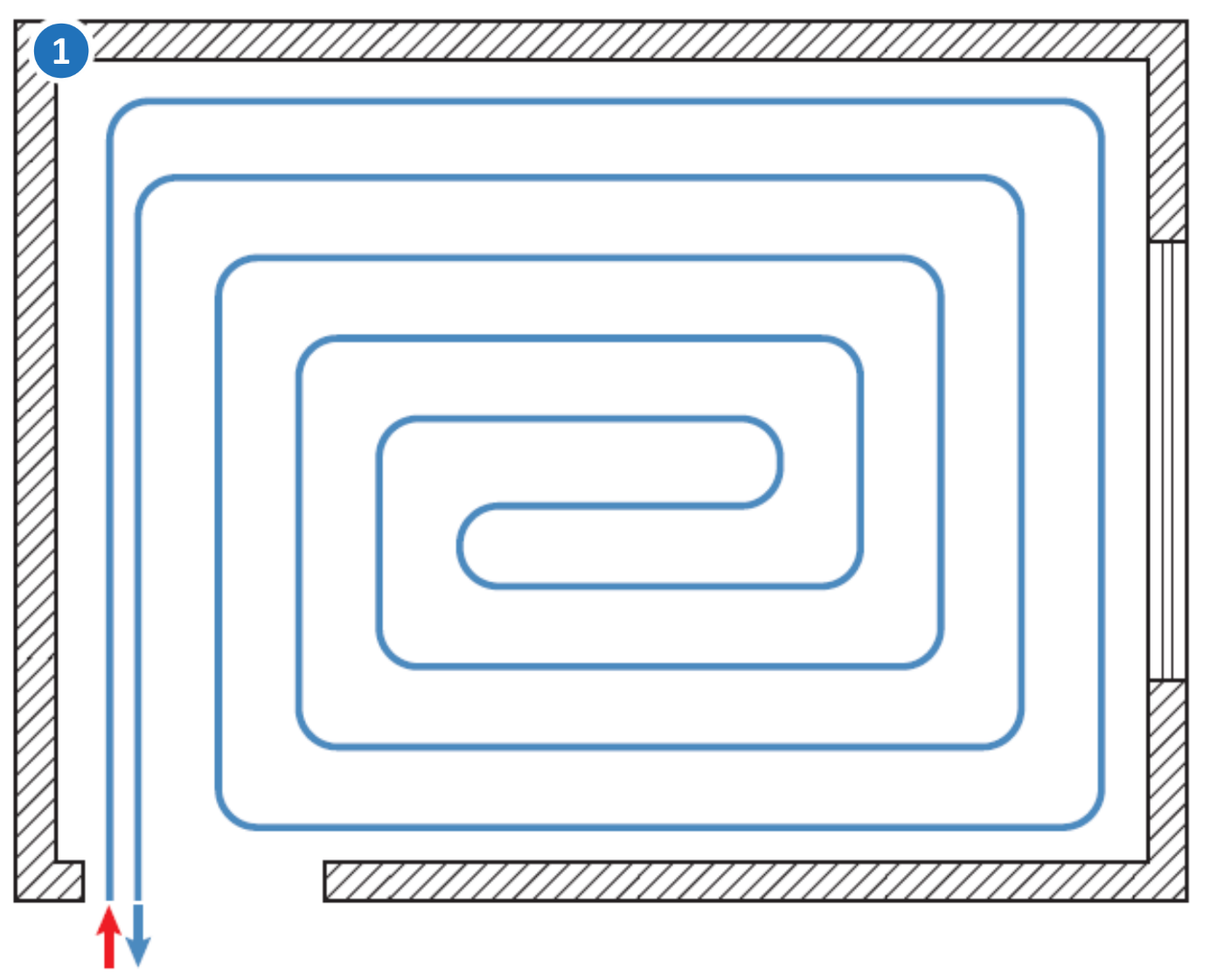

Схема #1 — «Улитка»

Использование этого способа подразумевает укладку труб спиралью в два ряда. От входа в помещение труба по спирали идет к центру комнаты, а затем так же возвращается обратно. При этом витки обратного трубопровода располагаются между витками прямого.

В результате мы получаем чередование горячих и остывших труб, где самый горячий участок соседствует с самым холодным. Такое чередование и позволяет осуществить равномерный нагрев комнаты.

Этот способ укладки может быть применен в помещениях большой площади

Схема #2 — «Змейка»

Как видно на фото, при использовании этого способа укладки труб теплоноситель движется по спирали. При этом, чем дальше участок пола находится от входа трубы, тем он холоднее. Использовать эту схему укладки можно только в небольших помещениях (ванная, туалет, небольшой коридор).

Укладку труб «змейкой» необходимо начинать от стены, выходящей на улицу. Это поможет немного компенсировать перепад температур

Схема #3 — «Меандр» или «двойная змейка»

Этот способ является своеобразной помесью первого и второго. Здесь труба укладывается змейкой с большим расстоянием между витками. Затем обратный трубопровод не возвращается назад по прямой, а укладывается такой же змейкой параллельно подающему трубопроводу.

Эта схема менее популярна, чем «улитка» однако незаменима в помещениях с наклонным полом — она значительно менее склонна к завоздушиванию

Какую бы схему раскладки труб вы не выбрали, эффективная работа системы возможна только в контуре, длина трубы в котором не превышает 100 м.

Следует отметить, что водяной теплый пол подходит только для частных домов, или квартир в «новостройках», где его использование предусмотрено проектом общедомовых коммуникаций. В многоквартирных домах со стандартной системой отопления такие «переделки» могут привести к неприятным последствиям. Проходя через длинную систему труб, теплоноситель сильно остывает, а значит, отопление следующей по стояку квартиры заметно ухудшится. Подробнее про монтажные схемы теплых водяных полов в квартире читайте на сайте «Ваннапедия«.

В больших помещениях укладывают несколько контуров и подключают их через распределительный коллектор

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

• Простоту и скорость монтажа;
• Отсутствие необходимости в «мокрых» процессах;
• Относительно низкую стоимость;
• Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

• Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
• Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
• Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

• Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
• Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
• Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

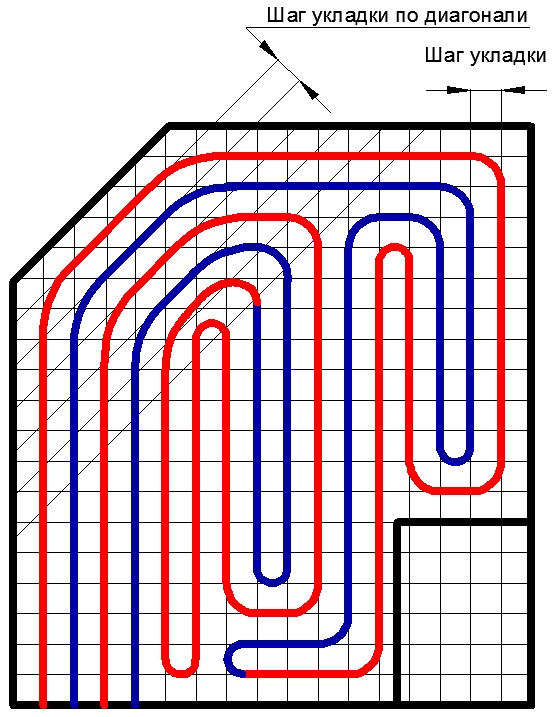

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

• Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
• Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
• Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
• Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

Как выполнить монтаж труб водяного теплого пола типа

Часто после горячего душа приходилось ходить по холодной плитке. Это уж точно никому не приятно. Такая ситуация может возникнуть даже на кухне или в других помещениях дома. Не играют здесь роли полы. Избежать этой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в этой ситуации выбрать ту или иную систему штабелирования обогревателей, чтобы получать удовольствие от результата эксплуатации.

notion

Теплый пол относится к одной из систем, посредством которых отапливается помещение в доме или квартире. Основная особенность в том, что все нагревательные элементы монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в комнате, а также не портить ее эстетичный вид.

Прежде чем рассматривать систему водяного теплого пола, следует определить устройство водяного отопления по обычным радиаторам. Воздух после нагрева быстро поднимается вверх. Следовательно, по корпусу он просто промахивается, особенно по полу. Основная тепловая масса размещается вокруг самих радиаторов, а также в потолке.

Теплый водяной пол справится со всеми этими проблемами. Все тепло начинает подниматься от пола, следовательно, вначале нагреваются ноги и все тело. Тепло до потолка почти не дойдет. Более того, все нагревательные элементы расположены равномерно по всей поверхности в помещении. Высота теплоносителя составит примерно 2 м.

Такой вариант будет наиболее комфортным для человека. Ножки всегда находятся на теплой поверхности, что не допустит потери тепла через стек.

Несмотря на то, что стоимость вариантов монтажа водяного отопления, по сравнению с электрическим, существенно выше, но при этом значительно более экономична эксплуатация процесса. К тому же лучистый теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. В конце концов, цена на электроэнергию намного выше ликвидной стоимости через трубопровод.

Схема «улитка»

Иначе такую ​​схему расположения трубопровода теплого пола называют спиральной. Относится к числу бюджетных вариантов, эффективно отводящих тепло от процесса укладки труб теплого пола.Популярность постоянно растет, а спрос растет.

Монтаж труб проходит по периметру помещения, от стен и ближе к центральной части. Таким образом, радиус уменьшается. Основным преимуществом такой системы является то, что тепло равномерно распределяется по носителю, сводит к минимуму тепловые потери, а также исключает вероятность тепловых ямок в полу. Шаг распределительных трубок может быть не менее 10 мм и выходить на любое выбранное расстояние. Также это можно отнести к положительным качествам.С момента появления метода укладки теплого пола «Улитка» он не перестал считаться самым надежным, популярным, самым рабочим.

Так как в процессе монтажа трубы практически не изгибаются относительно исходного положения, а сама работа не занимает много времени и не требует усилий. При наличии такого желания все работы можно выполнить своими силами, без привлечения строительных бригад и зря денег.

обладает универсальностью, так как укладка труб для теплого водяного пола может производиться на участках края помещения — веранде, уличных дверях, больших окнах и т. Д.. Как только человек входит в комнату с улицы, становится тепло и уютно. Помещения любого размера, а также формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно сделать несколько поворотов, которые обогнуты, например, на диван или в шкаф.

Еще один плюс этой системы — в работе можно использовать совершенно другой шаг между трубами. Может доходить до того, что шаг будет 10-15 см.Тепла хватит на всю комнату. Каждый квадратный метр даже в таком случае передает порядка 60-65 Вт. Норма по обогреву 45 Вт. Т.е. мощность питания почти 50%.

«Змейка»

Есть ряд недостатков, с которыми можно столкнуться при использовании устройства труб теплого водяного пола «Змейка». Основная из них — большие потери тепла из-за того, что подача теплоносителя осуществляется от одного источника. Пока не дойдет до конца системы, среда очень крутая. Следовательно, тепло будет накапливаться только в тех областях, где начинается стартовый поток.Горячий пол будет остывать по мере удаления от источника.

К одному из недостатков можно отнести сложный процесс сборки. Трубу можно гнуть на 180 градусов. Шаг между трубками в этом случае может достигать 20 см. По крайней мере, Snails составляет 10 мм. Потери можно уменьшить, создав кольцо на конце петли. Но тогда нам нужно приложить больше усилий в процессе установки.

Универсальной ступенькой можно считать 15 см, а при краевых зонах (стены, у входной двери) — 10 см.Есть возможность справиться с потерей тепла. Но тогда вам предстоит выполнить разнообразную систему — двойную змейку. Если будет чуть лучше отапливаемого помещения, процесс редактирования все равно будет относиться к числу трудоемких. Для наглядности схема укладки теплого водяного пола представлена ​​на чертеже.

Часто система трубоукладчика «змейка» применяется для выравнивания прилегающих зон разного контура. Лишь изредка — для установки в санитарных помещениях. Очень сложно получить большое количество устройств, которые могут быть неустойчивыми, оболочками и прочим.К тому же у этих помещений зачастую очень небольшая площадь, что также отрицательно сказывается на всей схеме устройства теплого водяного пола. Уже лучше использовать укладку «спираль».

«Змейка» чаще всего выполняется в центральной части помещения, если это обрезанные краевые зоны. Распределение температуры в этом случае наиболее оптимальное и рациональное. При необходимости некоторые участки, которые не нужны для прогрева, можно выделить водой теплого пола.

комбинированный способ

Когда не удается выбрать конкретный вариант в системе расположения трубопроводов, лучше всего прибегать к комбинированному способу укладки теплого водяного пола.В одной сборке демонстрируется несколько схем. Возможно даже дублирование одной из схем — двойная «улитка» или ряд «петель». Но для этого требуется соответствующая планировка помещения, позволяющая выполнять все эти действия.

Есть определенные участки, не требующие сильного тепла. Это можно ввести в комнату. Здесь уместно и «змейка», но в центральной части комнаты — «Улитка», потому что она концентрирует всю возможную энергию, которую передает в последующих людях, мы находимся на ней.

Комбинировать можно не только схемы, но и разные типы теплых полов — электрические и водяные. Не всегда есть возможность включить центральное отопление и чувствовать себя комфортно летом в сырую и сырую погоду, при низких температурах. Его можно выключить, в этом случае он идеально подходит для автономной работы водяного теплого пола.

До установки лучше всего сделать схематический эскиз предлагаемого варианта устройства теплого пола, при этом отразить определенные участки для повышенного прогрева, выделить второстепенные участки и другие проблемные моменты.Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность провести монтаж теплого водяного пола с наибольшей эффективностью.

Технология прокладки труб

Помимо непосредственного устройства трубопроводной системы теплого водяного пола, существуют технологии, позволяющие производить последующее закрытие трубопровода для непосредственного использования. Среди них:

вывод

Ознакомившись со всеми способами и приемами прокладки труб в системе водяного теплого пола, можно обратить внимание на некоторые конкретные варианты.Начнем все с чернового пола в комнате, выбранных труб, их материала. Это не небольшая по стоимости игровая площадка, где проведена система отопления, а также финансовые возможности.

Самым универсальным способом обшивки труб в системе теплой воды является метод секса «улитка». Здесь не только экономия на обслуживании, но и равномерное распределение тепла по всей поверхности в помещении. Вам не нужно искать место, где бывают, чтобы согреться. На него никак не повлияет погода, время года, а также наличие или отсутствие центрального отопления.

Если нет уверенности в окончательном положительном результате, когда работа проводится впервые, лучше обратиться к специалисту, который сможет все выполнить в короткие сроки и максимально качественно.

Как устроить трубу на основе водяного теплого пола

В холодную погоду кроме основной системы отопления должны использоваться и дополнительные источники. Но обогреватели и обогреватели тратят много энергии. В этом случае стоит задуматься о встроенной системе отопления, обладающей множеством положительных качеств.Среди них особой популярностью пользуется теплый водяной пол, который может быть реализован с использованием различных принципиальных схем теплого пола.

Достоинства и недостатки

По сравнению с аналогичными водонагревательными приборами пол имеет низкое энергопотребление, повышенный комфорт, эстетичный внешний вид и безопасность использования. Но стоит отметить и другие преимущества, которые можно получить в том случае, если по технологии выполнить установку системы отопления водяного типа в пол.

• Из-за небольшой средней температуры теплоносителя в трубе на уровне 50 градусов, энергии затрачивается значительно меньше.Экономия обычно составляет до 25%. Если потолок в комнате высокий, экономия составит до 55%. В последнем случае это связано с тем, что воздушное отопление ведется не во всем доме, а только на высоту 2-2,5 м. Нет смысла тратить ресурсы на теплый воздух прямо с потолка. Именно благодаря этой системе экономия получает огромную популярность среди обогревателей.
• При планировке всего помещения, а также при выборе дизайна не стоит задумываться о расположении радиаторов отопления и других отопительных приборов.Все они будут полностью скрыты под полом и не испортят вид всей комнаты.
• Подогрев воздуха в помещении осуществляется не только равномерно, но и системно. Нет энергии выброса массы на одном участке, а на другом — уменьшения. Все выполняется последовательно. В помещении при этом должно быть комфортно каждому, созданы все условия для здорового проживания. Такой способ монтажа системы отопления будет особенно актуален для детских комнат, где дети большую часть времени проводят на полу в играх.
• При эксплуатации теплого водяного пола не бойтесь обжечься, получить травмы от теплоносителя. Это связано с полной маскировкой элементов под полом. Даже дети не пострадают ни при каких обстоятельствах.

Но поскольку они имеют достоинство, нельзя забывать о трудностях, которые могут возникнуть в процессе использования системы теплый водяной пол. Самый простой из них — сложная сборка. С первого раза вряд ли начинающий строительный сектор сможет справиться с поставленной задачей в одиночку.Лучше всего воспользоваться услугами специалистов, имеющих опыт работы в данной сфере. Перед началом монтажа всех комплектующих следует произвести качественную тренировку площадки, выполнить выбранный вариант стяжки для выравнивания основания. К тому же обычно выполняется все в несколько слоев, что еще больше увеличивает процесс монтажа.

При обнаружении дефектов в трубопроводе будет течь охлаждающая жидкость, которая идет вниз. Если есть ситечко, вряд ли он пойдет к соседям, но все же ситуация может быть другой.Но это не приведет к срабатыванию всей системы, и тепло не попадет в комнату. Выявить проблемные места самостоятельно будет сложно. Приходится демонтировать напольное покрытие и искать место для ремонта.

Когда в помещении хорошая теплоизоляция, теплый водяной пол может выступать в качестве основного источника тепла. В этом случае необходимо установить качественные окна и двери, чтобы не пропадало тепло. Кроме того, будут участки, на которых невозможно провести установку водяного теплого пола — лестница на второй этаж, второстепенная зона коридора мимо.Тут уже надо думать об оборудовании помещений с дополнительными источниками отопления.

Специалисты уверяют, что теплый водяной пол можно считать лучшим при правильном дополнительном источнике тепла.

Для устройства теплого водяного пола могут использоваться разные схемы крепления, которые в свою очередь имеют свои особенности.

спиральная схема

В этом способе устройство трубопровода выполнено в виде «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где нагревается теплоноситель, и охлаждаются для последующего нагрева.трубки должны быть параллельны друг другу.

Подогрев воздуха в помещении и черновом полу осуществляется постепенно и равномерно. Стены, находящиеся вне улицы, можно дополнительно утеплить, выполнив двойную спираль. Маленькая спираль крепится к черному полу у входной двери и по «утепленным» стенам, а по холодному месту — вторая спираль. Если посмотреть на устроенный трубопровод, можно без сомнения сказать, что это форма этой улитки. Смолу трубы можно уменьшить в месте у «холодной» стены.

Из положительных качеств можно отметить, что схема теплого пола выполняет обогрев помещений равномерно. В этом случае сопротивление потоку значительно снижается. При этом контуре для теплого пола количество воды и расход труб и прочего материала несколько минимально, потому что заполняется только необходимое пространство. Этап уменьшения достигается за счет гибки бесшовной трубы.

Все эти положительные моменты связаны с подключением труб, которое вряд ли удастся выполнить впервые и самостоятельно.По сравнению с другими вариантами устройства водоводов, данная схема теплого пола водяного типа является одной из самых сложных частей проекта.

Поверхность пола нагревается равномерно на всех участках, в том числе за счет того, что спиральные змеевики равномерно распределены по основанию пола. Несмотря на то, что отводная трубка теплоносителя также находится в помещении, она размещена последовательно с нагревательными элементами, как это видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Полезное устройство теплого водяного пола Предусмотрены те помещения, где его разбить на соответствующие показатели для температурной зоны.Режимы будут разными в зависимости от расположения выбранных ТЭНов.

Змеевик с горячей водой можно запускать параллельно и вдоль одной стены, а в помещении в этом случае — одиночной змейкой. В этом случае основной температурный уровень тепла в помещении и будет располагаться в половинках пространства от источника подачи теплоносителя. Вторую половину при этом прогреют несколько меньше и теплоноситель к месту отправления вообще остынет. Так что этот вариант больше подходит для помещений с зонированием полов с разным температурным режимом.На входе можно создать более теплый участок, а на дальнем конце — более прохладный. Или бегать по кругу.

Большую эффективность имеет двойная змейка, когда образно холодные и теплые области будут чередоваться друг с другом. Тогда нагрев будет более равномерным, но все же яркие участки будут просматриваться при более низкой температуре нагревательных элементов. По мере удаления от участка подачи теплоносителя будет уменьшаться и степень нагрева поверхности пола. Также в этом случае труба будет иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Возможен еще один вариант схемы укладки водяного теплого пола — угол змейка. В основном подходит для участков с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Его очень легко реализовать на практике. Но с другой стороны, это создает значительный угол изгиба трубы на всем участке нагрева. Если делать это небольшими порциями, высока вероятность того, что трещина будет зависеть от конкретного места перелома.

комбинированный вариант

Прямоугольной формы не обладает всеми удобствами.К тому же две «холодные» стены в помещении не всегда могут быть теплыми из-за использования одной конкретной схемы расположения труб теплого водяного пола. В этом случае применяется комбинированный вариант, в котором несколько схем объединяются в одну или чередуются одни и те же схемы в разных областях комнаты.

Петли расположены вдоль наружных стенок трубы. Чаще всего их крепят по принципу прямого угла друг относительно друга. На этом этапе можно даже уменьшить шаг прокладки труб, чтобы добиться наилучших результатов по утеплению помещения в целом.

необходимо ознакомиться со всей документацией и по возможности получить разрешение на теплый водяной пол в городской квартире. Исключение составляет включение теплых водяных полов в базовый вариант системы отопления новостроек.

Комбинированный вариант укладки полов по водяной схеме действует только в отопительный период. Все монтажные работы придется производить самостоятельно. Если подключение производится к одному автономному котлу, что типично для домов, то отопление будет обеспечивать теплом помещения круглый год.Схема укладки труб теплого пола в таком случае выбирается на усмотрение художника.

При устройстве типа водяного теплого пола в один из контуров включается желаемый результат. Помещение прогревается от пола и заставляет вас чувствовать себя в нем комфортно. Лишнего расхода энергии не будет, за счет снижения предельной температуры теплоносителя. Кроме того, в помещениях с высокими потолками тепло не поднимается выше 2,5 метров от уровня пола. Это также снижает трату ресурсов на отопление.

Вы можете просмотреть предварительные видеоролики, проконсультироваться со специалистами в заданном направлении, чтобы грамотно произвести самостоятельный монтаж схемы теплого водяного пола. Только при строгом соблюдении технологии укладки труб на стяжку Помещение пола будет получать необходимое количество тепла, от поверхности. Кроме того, рекомендуем видео, как уложить в квартире водяной теплый пол, такая подборка поможет выполнить монтаж и не наделать ошибок.

Видео:

Видео:

Видео:

Видео:

Видео:

Проектирование теплых полов: подробное руководство

Правильная конструкция системы теплого пола имеет важное значение для обеспечения того, чтобы устанавливаемая система была достаточной для обогреваемой площади.Неправильный дизайн может привести к тому, что система отопления будет недостаточно определена, что означает, что желаемая тепловая мощность в каждой области не будет достигнута.

Исправление ошибок, вызванных ошибкой конструкции, после установки, будет, мягко говоря, дорогостоящим и неудобным. Это подчеркивает важность обеспечения точности конструкции и упрощения установки системы правильного размера на участке.

Конструкция перекрытия

Конструкция пола будет определять, какая система теплого пола лучше всего подходит для проекта, например, Ambiente поставляет различные системы теплого пола для стяжных полов, подвесных полов, плавающих полов, низкопрофильные системы для минимального образования полов при ремонте, специальные системы для конкретных такие требования, как структурные зоны пола или включение акустических слоев в UFH для звукоизоляции, полы с фальшполом и специальные системы для необычных и сложных требований.

Коллектор

Еще одно соображение на этапе планирования — расположение коллектора теплого пола. Если проект включает несколько помещений, лучше всего разместить коллектор по центру между всеми отапливаемыми помещениями. Мы также рекомендуем подвесить коллектор на расстоянии не менее 250 мм от уровня готового пола, чтобы обеспечить легкий доступ.

Тип трубы

Когда дело доходит до влажного теплого пола, лучше всего использовать трубопровод, специально разработанный для теплого пола.Труба напольного отопления должна быстро и равномерно рассеивать тепло, а не действовать как изолятор, для чего предназначены некоторые водопроводные трубы.

Расстояние между трубками

Обычно расстояние между каждым участком трубы составляет 200 мм. Однако в некоторых случаях это будет варьироваться как от более широкого, так и от более узкого расстояния, в зависимости от потерь тепла в помещении. На потерю тепла отрицательно повлияют большие площади остекления или плохие изоляционные свойства.

Длина петли

Длина каждого контура трубопровода ограничена, т.е. вы не можете просто запустить непрерывный контур! Это необходимо для того, чтобы нагнетаемое давление и температура воды поддерживались во всем змеевике трубопровода. Компания Ambiente разработала все требования к змеевикам трубопроводов и четко изложила их в таблице резки рулонов — это также поможет установщику минимизировать потери и обрезки.

Регулировка нагрева / термостат

Важно, чтобы предлагаемые зоны регулирования отопления были учтены при проектировании УВТ, чтобы схема трубопроводов способствовала необходимому зонированию.

Ambiente предлагает множество различных вариантов управления, в том числе Ambiente NeoStat — тонкий и стильный интеллектуальный термостат для теплого пола, которым можно управлять из любого места через приложение NeoApp, которое можно загрузить на любое интеллектуальное устройство.

План помещения

следует учитывать расположение таких приборов, как туалеты или кухонные гарнитуры (если в них хранятся пищевые продукты), поскольку, как правило, трубопровод UFH не должен проходить под ними. Мы также не рекомендуем прокладывать трубопровод UFH под душевыми поддонами, так как это может вызвать запах воды в душевом поддоне.

Напольное покрытие

перед установкой теплого пола обязательно продумайте напольное покрытие, поскольку некоторые напольные покрытия лучше подходят для полов с подогревом, чем другие. Рейтинг сопротивления (обычно измеряемый в «TOG») учитывается в конструкции UFH, чтобы гарантировать, что тепловая мощность все еще будет адекватной с учетом этого сопротивления.

Схема теплого пола, разработанная с использованием программного обеспечения САПР, всегда должна включать в себя схемы расположения труб, расчеты теплопроизводительности, расхода и распределения труб.

Этот проект всегда должен выполняться квалифицированным специалистом по проектированию систем теплого пола, чтобы гарантировать правильность всех расчетов, размещения труб, расстояний между ними, расположения труб, расходов, тепловых потерь и теплопроизводительности. Если какие-либо из этих расчетов неверны, система может работать не так, как должна.

По получении вашего заказа компания Ambiente разработает полный проект САПР для теплого пола.

Что входит?

Таблица вывода

В выходной таблице приведены выходные данные системы, включая расчетную температуру в помещении, температуру подачи, покрытие пола и результирующую тепловую мощность.Затем этот выходной сигнал будет сопоставлен с потерей тепла в помещении, чтобы убедиться, что система соответствует ему.

Схема расположения труб

Мы наносим на график фактическое положение трубопроводов в полу, чтобы показать монтажнику точный шаблон, по которому следует работать.

Расстояние между трубами и расположение

Мы определяем расстояние между трубопроводами для каждой отдельной области, а также предоставляем таблицу распределения, чтобы показать, какие катушки следует использовать для перекрытия каких петель.

Тип системы

Четкая схема в разрезе пола показывает, какая система была спроектирована.

Ambiente использует специальное программное обеспечение САПР для создания фактической схемы трубопроводов, а затем дополнительное специализированное программное обеспечение для выполнения соответствующих расчетов тепловой мощности и т. Д.

Жизненно важно, чтобы UFH Design включал оба этих компонента — достаточно легко нарисовать схему трубопроводов в САПР, но вычисления, которые подтверждают это, являются наиболее важной вещью, чтобы убедиться, что система UFH будет делать то, что ей нужно. к!

Важно понимать разницу между Обогреваемой площадью и Общей площадью — разница между этими двумя значениями упоминается, т.е.е. что некоторые участки нельзя отапливать, как под кухонным гарнитуром.

UFH Design покажет эти две области, рассчитанные отдельно — это помогает в составлении списков отбора материалов — например, вам нужно только поставить некоторые продукты, такие как трубы, для обогреваемой области.

UFH Design также рассчитает общую потребность в трубопроводах UFH и разумно распределяет их на основе размеров змеевиков, которые предлагает поставщик UFH.

Важно, чтобы установщик следил за таблицей резки катушек, которую мы поставляем, чтобы убедиться, что катушки, которые мы поставляем, будут адекватно покрывать установку.

Ambiente всегда допускает небольшой провис на каждой расчетной длине змеевика, чтобы учесть аномалии, которые могут возникнуть на строительной площадке. Например, петлю из труб, возможно, придется установить вокруг кухонного островного блока, который был перемещен или добавлен позже — это небольшое провисание петли позволит установщику немного изменить установку по своему усмотрению.

Ambiente предлагает монтажникам множество ключевых ресурсов для теплого пола, включая руководства по установке UFH, все соответствующие руководства по установке и схемы подключения для управления отоплением, и даже контрольный список для балансировки и ввода в эксплуатацию.

Следуя руководству по установке, тщательно увязывается с проектом UFH — т.е. система будет спроектирована с учетом использования рекомендованной тактики установки

В Ambiente мы понимаем и ценим важность проектирования систем теплого пола и уделяем особое внимание тому, чтобы системы, которые мы проектируем, соответствовали условиям, достаточным для площади, которую вы пытаетесь отапливать.

Наличие собственной проектной группы означает, что мы можем быть более гибкими на этапе проектирования и можем быстро приспособить любые изменения в планировке и другие требования, указанные архитектором, строителем или заказчиком.Мы можем определить приоритетность этих изменений в нашей системе и минимизировать задержки.

Сообщите нам подробности вашего проекта, и один из наших обученных специалистов скоро свяжется с вами. Ключевые детали, которые необходимо предоставить, — это области, которые необходимо отапливать, конструкция пола, предлагаемые напольные покрытия и предлагаемый источник тепла (например, бойлер, солнечная энергия и т. Д.). Кроме того, если у вас есть планы этажей, это позволит нам более точно комментировать и цитировать.

Отправьте запрос сегодня!

Рекомендованных статей для вас:

Что следует учесть перед укладкой теплого пола с акустическим слоем?

На что следует обратить внимание перед установкой полов с подогревом?

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 25.02.2019

Схема расположения труб теплых полов — ООО «Системы теплого пола»

На схеме ниже показан пример расположения трубопровода для первого этажа, включая предлагаемые длины петель и расположение коллектора.

Труба теплого пола должна быть проложена с шагом 200 мм в зависимости от конструкции.

Максимальная тепловая мощность для систем теплого пола составляет 100 Вт / м ² для бетонных полов и 70 Вт / м ² для деревянных подвесных полов . Чтобы любая система теплого пола работала эффективно, дом должен быть построен в соответствии с действующими строительными нормами, и ни одна комната не должна терять больше, чем указано выше.

Конденсационные котлы очень эффективны при напольном отоплении. При использовании комбинированных котлов необходимо уточнить у производителя, может ли котел быть оснащен вторичным насосом.

Системы теплого пола можно комбинировать с обычными радиаторными системами, но система теплого пола должна быть в полностью отдельной системе , , т.е. поток и обратка для теплого пола должны идти полностью обратно к котлу, нормальное управление с помощью 2-х ходовых клапанов, как в обычной системе S-Plan.

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий. Все требования к изоляции должны соответствовать действующим строительным нормам. Смотрите нашу страницу о конструкции пола для получения дополнительной информации.

Мы не поставляем изоляцию. Любой продавец-строитель будет хранить утеплители, такие как Xtratherm или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Используйте стяжку не менее 65 мм поверх изоляции для бетонных полов, для деревянных подвесных полов см. Страницу «Конструкция пола».Пластиковые листы нельзя класть поверх труб.

Также для стяжек полов можно использовать жидкую стяжку 50 мм или фибровую стяжку. Важно использовать пластиковую мембрану поверх утеплителя для жидкой стяжки. Также необходимо использовать кромочную полосу по всему периметру стен.
