Устройство теплого водяного пола, технология, схема укладки обогрева

Если вы хотите, чтобы в вашем доме зимой было тепло и комфортно, то оптимальным решением будет для вас устройство теплого водяного пола, которое представляет собой сетку из трубопроводов с горячей водой, встроенное в бетонную стяжку и обогревающее ее. Теплый трубопровод способен равномерно прогреть пол и нижний слой воздуха в вашей комнате. Благодаря чему, в мороз у вас не будут мерзнуть ноги, и с радостью будете ходить босыми ногами, так как это не только очень приятно, но и весьма полезно.

Теплый водяной пол

Давайте рассмотрим, что представляет собой устройство теплого водяного пола. Пол с подогревом, который был собран самостоятельно, напоминает слоистую структуру. Профессиональные установщики называют такую структуру «пирог пола». Итак, устройство теплого водяного пола состоит из:

  • Основной слой – это может быть бетонная плита, или черновой деревянный пол;
  • Гидроизоляция, дополняющаяся по периметру демпферной лентой;
  • Теплоизоляция, являющаяся защитой, препятствующей проникновению тепла не по заданному направлению;
  • Теплый водяной пол, устройство, которое непосредственно прогревает все помещение;
  • Бетонный раствор;
  • Финишное напольное покрытие.
Структура теплого водяного пола

Толщина всей конструкции, в первую очередь, зависит от толщины применяемого слоя утеплителя и мощности стяжки, а так же от диаметра, применяемых для создания теплого водяного пола, трубопроводов.

При этом толщина всего «пирога» в целом должна помещаться в рамках 7-15см. Следовательно, целая схема конструкции такого типа пола и его монтаж элементарны. И если вы ответственно подойдете к исполнению монтажа каждого слоя, то устройство будет радовать вас своей работой долгие годы.

Подробнее о том, как выглядит устройство теплого пола

Технология устройства водяного теплого пола изначально подразумевает демонтаж старого напольного покрытия до самого основания. Осуществлять сборку теплого водяного пола разрешается только на чистом и сухом основании. При этом для любой его части разрешен максимальный перепад по высоте не более 0,5см. Иначе, когда основание пола имеет значительные перепады по вертикали, необходимо изначально выровнять его.

Для этого можно применить как слой из низкокачественного бетона, так и уложить поверх него новую бетонную стяжку, что станет гораздо лучшим решением.

Гидроизоляционным материалом застилаем подготовленное основание. Для создания качественной паро- и гидроизоляции советуют применять пленку из полиэтилена толще 250 мкм. Вряд ли можно найти пленку равную той площади, которую имеет ваша комната. Поэтому полотнища такой пленки необходимо укладывать внахлест. Стоит отметить, что такой нахлест должен быть около 12см., соединяя шов при помощи скотча. При этом необходимо на стены сделать напуск пленки, тем самым создать своего рода «корыто». При окончании всех подготовительных работ излишки гидроизоляционной пленки срезают ножом.

Укладка полиэтиленовой пленки на черновую бетонную стяжку

Для того чтобы избежать, в местах, где теплый водяной пол прилегает к стенам помещения, образования «мостика холода», необходимо оклеить периметр стен специальной демпферной лентой.

Такая лента оказывает компенсирующее действие от теплового расширения стяжки, предохраняя ее от всевозможных повреждений при тесном контакте с вертикальными конструкциями.

Обустройство теплых водяных полов на первых этажах многоэтажных домов подразумевает достаточно толстый слой теплоизоляции, который должен составлять не менее 50мм. Если вы проживаете на любом другом этаже, кроме первого, то достаточным будет 20мм. теплоизоляции.

Рекомендуем к прочтению:

Оклеивание периметра комнаты демпферной лентой

Наиболее практичным и качественным материалом для обеспечения надежной теплоизоляции основы под устройством отапливаемого водяного пола на сегодняшний день признан пенофол. Технология его производства объединила вспененного полистирола теплоизолирующие свойства с восхитительными теплоотражающими характеристиками алюминия. Помимо важнейших качеств, утеплитель Пенофол трудновоспламеняемый, экологически чистый материал, который не впитывает влагу.

Укладка листов пенофола

Но, если вы хотите облегчить себе процесс установки пола с подогревом, можно обратить свое внимание на профильные теплоизоляционные плиты, которые изготовлены из полимерных материалов, достаточно плотных и выдерживающих без деформации значительные нагрузки. Поверхность таких плит имеет специфическую форму профиля, что разрешает закрепить трубопроводы  конструкции без использования лишнего крепежа. Собираются такие плиты как ламинат «в замок».

Процесс укладки трубопровода

Устройство пола с водяным подогревом имеет два типа использования трубопроводов:

  • Металлопластиковый трубопровод;
  • Высокой плотности трубопровод из полиэтилена.

Важнейшее преимущество трубопровода из полиэтилена — это его высокая прочность. Он, в отличие от металлопластикового трубопровода, практически не перегибается, что сводит к нулю риск образования трещин и дальнейшей деформации.

Укладка трубопровода из полиэтилена

Трубопровод из металлопластика обладает непохожими параметрами теплопередачи, нагревая пол эффективнее полиэтиленового трубопровода.

Необходимо обратить особое внимание на некоторые правила, которые нужно учитывать при установке сетки трубопроводов:

  • Трубопроводы сетки теплого водяного пола в наиболее прохладной части комнаты обычно укладывают плотнее.
    Около окон и наружных стен разбег между укладываемыми ветками трубопроводов лучше делать меньше, а в центре комнаты и около внутренних стен можно класть трубопроводы через большие интервалы;
  • Укладывая трубопровод около стен необходимо сделать отступ порядка 15 см;
  • Минимальный разбег между трубопроводами ограничивается по технологии 10см, а максимальный не должен быть выше 30 см;

  • Максимальная длина контура не должна быть больше 100м, иначе, обустройство теплого водяного пола не будет эффективным;
  • Во время укладки трубопровода в тех местах, где находятся стыки плит перекрытия, трубопровод необходимо защитить специальной гильзой из металла. Длина такой металлической гильзы должна быть более 30 см;

Для правильной установки укладки сетки трубопровода для такого пола используется схема устройства водяного теплого пола. Наиболее популярными считаются «змейка», «зигзаг», «спираль». Любая из таких схем обладает собственными преимуществами, а вот выбор той или иной схемы целиком и полностью зависит от вас.

Схемы укладки трубопровода теплого водяного пола

Необходимо обратить внимание на то, что если устройство водяных теплых полов предусматривает создание нескольких контуров, то необходимо предусмотреть в помещении место для установки распределительного шкафа, где будет находиться подключение всех контуров.

Рекомендуем к прочтению:

Испытание системы устройства теплых полов

После монтажа и подключения к источнику теплоснабжения необходимо начать так называемую «опрессовку» трубопровода, другими словами, гидравлическую проверку теплого водяного пола. Для таких целей через коллекторную систему в каждый контур поочередно подается горячая вода.

Опрессовка трубопровода водяного пола под двойным рабочим давлении

Внутри трубопровода вместе с воздухом, возможно, находится много строительной пыли, что однозначно повредит автоматические воздухоотводы.

Во избежание подобных повреждений выпускать воздух, который содержится внутри трубопровода, используя специальные краны для слива воды.

Технология устройства теплых водяных полов подразумевает испытание рабочим давлением в течение одних суток. Начинать монтаж завершающей бетонной стяжки можно, если за эти сутки не было выявлено признаков протечек.

Финишная стяжка

Теперь вы знаете, как устроен водяной теплый пол и самое время разобраться с монтажом финишной стяжки, которая играет немаловажную роль в общем процессе обустройства напольных водяных полов. Монтаж поверхностной финишной бетонной стяжки, после установки сети трубопроводов, обогреваемых пол, производят следующим образом:

  • Поверх сети трубопровода необходимо в качестве армирования поместить металлическую сетку, которая имеет размер ячейки 10х10 см и сечение проволоки не менее 0,3 см;
  • Эту сетку уложить таким образом, чтобы не пересекали ее листы места, намеченные декомпрессионным швом;
  • Для производства монтажа армирования стяжки также разумно применить металлическое или полимерное фиброволокно, которое следует добавлять прямо в жидкий раствор.
  • Для заливки бетонной стяжки лучше применять специальные смеси для самовыравнивания пола или же раствор пластификатора и строительного бетона. Это существенно повысит эластичность раствора;

Стоит помнить, что толщина бетонной стяжки без использования пластификатора 5 см, а с пластификатором – максимум 3,5 см. Стяжка поверх теплого водяного пола заливается в температурном диапазоне не менее +5°С/+30°С, и под водоудерживающим материалом в течение недели выдерживается.

Заливка бетонной стяжки на смонтированный трубопровод

Минимальный срок, который необходим для просушки финишной бетонной стяжки после удаления защиты от влаги, составляет 28 суток. Помните, что заливка бетонного раствора происходит при включенном рабочем давлении в трубопроводе и ни как иначе.

По окончании срока просушки бетонной стяжки, можно смело начинать монтаж финишного покрытия. Однако ни при каких обстоятельствах нельзя забывать, что под стяжкой лежит трубопровод и его ни в коем случае нельзя повреждать! Включать обогрев пола в помещении вы можете сразу после монтажа финишного напольного покрытия. Помните, что устройство теплого пола — ни есть неразрешимая задача. Соответственно, если приложить максимум усилий и стараний, вашему дому обеспечен на 100% комфорт и уют на долгое время.

правила построения, пошаговая инструкция (фото и видео)

Эффективная основа из труб представляет собой современную систему теплых водяных полов.

Устройство водяного теплого пола

Структурно теплый пол представляет собой многослойный пирог, укладываемый на черновое основание. В его состав входит гидро- и теплоизоляция, бетонная стяжка (отсутствует в настильных системах), трубы с циркулирующим теплоносителем и финишное покрытие.

Запитывается напольная система отопления обычно от автономного котла через систему регулировки и контроля, располагающуюся в монтажном шкафу. В многоквартирных домах возможно подключение водяного теплого пола к центральной системе отопления.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.
Технология укладки водяного теплого пола

Схема подключения теплого пола к источнику нагрева

Рисунок 1. Схема подключения водяного теплого пола.

Вода, входящая в комнату, имеет максимально возможную температуру. Значение температуры нагрева определяется мощностью отопительного котла. При движении по трубам, вмонтированным в пол, вода отдает тепловую энергию в цементную стяжку, которая обогревает внутреннее пространство комнаты. При такой схеме отопления теплый пол является радиатором.

Выходящая из комнаты вода имеет более низкую температуру, она поступает в котел для подогрева.

Циркуляцию воды осуществляет электронасос. В данной системе отопления источником энергии может быть как электрокотел, так и газовый, твердотопливный или любой другой источник подогрева воды в трубах. Поэтому водяной теплый пол универсален в выборе нагревающего устройства и допускает замену одной печи на другую.

Для контроля давления воды в систему встраивается манометр. Его показания в нормальном рабочем режиме должны колебаться между 1 и 3 Бар.

Для обеспечения постоянного объема воды в системе предусматривается расширительный бачок. После запуска воды в трубы происходит ее нагрев, сопровождающийся тепловым расширением. Увеличение объема демпфируется бачком, в который перемещаются излишки воды. При возможном испарении воды внутри системы недостаток отапливающей жидкости восполняется из расширительного бачка (рис. 1).

Как сделать всё по закону?

Теплый пол – это очень удобно, так как он отличается высокой степенью экономичности энергоресурсов. При этом, если система смонтирована правильно, она отличается высокими показателями надежности и безопасности.

Её применение в качестве основного отопления имеет хороший потенциал. Это позволяет отлично сочетать любые разновидности современного напольного покрытия, а именно: керамику, паркет, ламинированные доски, а также линолеум.

Теплый пол незаметен и не имеет вредных показателей излучения электромагнитного поля.

Подключение такой системы предполагает врезку в центральную систему отопления, а значит, могут возникнуть сопутствующие проблемы. В частности, в многоэтажном доме отопление представляет собой сложную разветвленную ветку. Она имеет собственный проект, длину и диаметр трубопроводов, разводку и прочее. Внесение изменений личного характера в такую систему влечет развитие дисбаланса, а значит – понижение общей эффективности работы.

Конечно, можно предположить, что врезка не будет заметна в масштабах общей системы, однако делать несанкционированно такое подключение не рекомендуется. Хотя, при разработке таких проектов, как правило, вводится необходимый технологический резерв.

Для врезки в систему необходимо согласовать все с компанией, которая занимается поставкой тепловой энергии. После их разрешения можно приступать к монтажу.

При подключении теплого пола коммунальной организацией может быть предложено организовать систему отопления на принципе полуавтомата. Такой вариант не предполагает затрагивания тепловой энергии из системы, так как их контур полностью закрыт. Передача тепла осуществляется полностью из котельни. В таком случае владельцу будет необходимо установить как прибор учета тепловой энергии, так и прочее дополнительное оборудование, которое обеспечит организованную циркуляцию теплоносителей и обезопасит от наступления аварийной ситуации.

На практике большинство владельцев стремятся не связываться с коммунальными службами и обойти их, установив автономное отопление. В таком случае необходимо согласовать вопрос установки с ЖКХ. Но этот вопрос более решаем, так как нет ограничений по выбору типа и количества радиаторов, контуров, конвекторов и прочее.

Существуют некоторые рекомендации относительно законной установки теплого пола, а именно:

  • Правильное подключение к тепловой сети обязательно должно осуществляться с тепловым счетчиком и терморегулятором.
  • Теплый водяной пол не нарушает баланса системы отопления, если речь идет об установке на небольшой площади.
  • Подобную конструкцию законно обустраивать в новостройках.
  • При автономном отоплении система может быть установлена на законных основаниях без дополнительных требований.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв. м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений.

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды.

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года.

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Основание и финишное покрытие теплого пола

Покрытие теплого пола керамической плиткой

Проектируя теплый пол, следует сразу определиться с типом финишного покрытия.

Это может быть:

  • керамическая или керамогранитная плитка
  • паркетная доска
  • ламинат
  • линолеум
  • плитка ПВХ

Кафель и керамогранит – идеальный вариант, поскольку нагрев никак не сказывается на долговечности и технических характеристиках материала. Теплые плиточные полы уместны практически  в любом помещении.

При выборе паркетной доски или ламината необходимо убедиться, что материал имеет маркировку о пригодности для обустройства теплых полов. В противном случае высок риск, что покрытие со временем рассохнется и покоробится.

Плитка ПВХ, линолеум при температуре свыше 30°С могут выделять вредные вещества – такие варианты покрытия пригодны для помещений, где предусмотрен умеренный нагрев.

Использование ковролина в комплексе с водяным полом не имеет смысла – материал блокирует тепло и при нагреве выделяет вредные вещества.

Схема подключения теплого пола к терморегулятору

Важный момент в устройстве теплых полов – подключение теплого пола к терморегулятору. От этого прибора зависит поддержание комфортной температуры в помещении при наиболее экономном расходе энергии.

Терморегулятор для водяной системы тоже может быть двух видов: термомеханический (на основе термостатической головки) и электронный, объединенный с сервоприводом.

Для водяной системы установка терморегулятора не так обязательна, как для электрической. Если сам котел работает не на электричестве, больших финансовых потерь из-за неоптимизированной работы пола не будет.

При желании можно регулировать подачу теплоносителя вручную, ориентируясь на субъективные ощущения. Но это в том случае, когда пол – единственный источник обогрева, и котел в соответствии с настройками греет теплоноситель до температуры не выше 50 градусов. Если в системе присутствуют горячие радиаторы или контур ГВС, регулятор следует установить.

Самый простой вариант автоматической регулировки – установить на двухходовой клапан термостатическую головку с выносным датчиком. Головка заполнена термочувствительным веществом, которое при нагреве расширяется, при остывании сжимается, одновременно перекрывая/открывая подачу теплоносителя.

Для большого дома и разветвленной отопительной сети лучше приобрести несколько термостатов с сервоприводами.

Схема подключения терморегулятора для водяного теплого пола выглядит так: сервопривод устанавливают на обратную гребенку коллектора, от него тянут провода к терморегулятору с датчиком температуры воздуха.

Электрическая распредкоробка для привода и термостата располагается в коллекторном шкафу выше гребенок, кабель от нее уходит на распределительный щит.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Схемы установки теплых водяных полов в квартире

Главный и вспомогательный низкотемпературный контур теплых полов от центрального обогрева в многоэтажных домах планируют при создании проекта. Самостоятельно вносить коррективы в радиаторную схему укладки теплого водяного пола многоэтажного здания запрещено жилищным законом.

Температура радиаторного контура выше заданных значений для теплых полов. Самостоятельное изменение направления, диаметра и длины стояка общего отопления способствует разбалансировке системы и деформации теплового режима в жилом доме.

Специальные компании делают установку теплых полов от центрального отопления в квартирах при строительстве здания. Метод установки теплых полов от центрального отопления в квартире отличается способом подсоединения низкотемпературных контуров.

Источник тепла идет в трубы водяных теплых полов по-отдельному стояку от радиаторного отопления. Горячую воду для напольного обогрева формирует теплообменник, который интегрирован в центральном тепловом отделе, тепловом узле многоэтажного здания или в квартире пользователя.

Особое внимание нужно уделить выбору основания сухих теплых полов в старых домах. Поперечный размер цементной стяжки зависит от уровня утепления плиты перекрытия. Толщина чернового пола теплых конструкций над холодным подвалом составляет 0,15 м, что намного съедает общую высоту помещения и повышает массу конструкции.

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

  • Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
  • Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
  • Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
  • Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
  • Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
  • Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
  • Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

  • Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
  • Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.

Создание гидроизоляции и монтаж демпферной ленты

Основная задача гидроизоляционного пола – защита поверхности от влаги. Такой слой монтируется на черновую стяжку. Самым распространенным вариантом материла, для такой цели является обыкновенная полиэтиленовая пленка. Ею необходимо устелить всю рабочую площадь, но только так чтобы она затрагивала и стены помещения. В случае использования не рулонного материала, а отрезков, то каждый последующий лист ложится на предыдущий с захватом в 8-10 см. После чего места соединений фиксируются скотчем.

Далее идет работа с демпферной лентой. Ее используют, чтобы была возможность компенсировать расширение стяжки, которое неизбежно произойдет из-за нагревания. Если же пренебречь лентой, то уже через несколько кругов остываний и нагревов, на стяжке появятся трещины.

Данный элемент должен опоясывать все стены помещения. Ленту монтируют по длине всех стеночных поверхностей, соприкасающихся со стяжкой. Что касается высоты демпферной ленты, то она должна превышать уровень «пирога» не меньше чем на 2 см. Ориентируясь на материал изготовления стен, ленту можно закреплять при помощи дюбелей или саморезов, или же облегчить себе задачу и приобрести самоклеющуюся ленту.

Как установить теплый водяной пол со стяжкой

Система теплого водяного пола устанавливается в следующем порядке:

После того как будут проведены гидравлические испытания, наступает очередь бетонной заливки. Для того чтобы сделать армирование, следует применять металлическую сетку с сечением проволоки 5 мм, с размером ячеек 10х10 или 15х15 см. Заливку финишной стяжки можно сделать из смесей для наливных полов, специальных строительных смесей или раствора с добавлением пластификатора. Толщина бетонного слоя при этом не должна быть больше 30-35 мм.

Совет! Для выравнивания не застывшей стяжки лучше всего подойдет алюминиевая планка с длиной до 2 м. Планка поможет быстро и качественно выполнить первоначальное выравнивание.

После завершения работ нужно дождаться полного застывания заливки, после чего стелить декоративное покрытие.

Подключение теплого пола к системе отопления своими руками

Иногда возникают ситуации, когда у потребителя с полностью смонтированной отопительной системой в доме возникает потребность проложить теплый пол в каком-либо из помещений. При этом на коллекторной гребенке, если она была установлена заранее, отсутствуют свободные выводы, или контур от нее придется тянуть слишком далеко. Также следует учитывать, что дополнительно приобретать и устанавливать коллекторный распределительный узел с электронасосом слишком накладно и нерационально.

Поэтому оптимальный выход из положения — приобрести и смонтировать термомонтажный комплект вместе с петлей теплого пола в нужном помещении. Его можно подключать к радиаторам, стоякам подачи и обратки, коллекторным распределителям.

Рис. 14 Этапы монтажа термомонтажного узла

Статья по теме:

Какой нужен расход трубы теплого пола на 1 м2 – расчет и таблица. В отдельной статье на нашем сайте можно более подробно узнать про технические параметры и нюансы при прокладке труб теплых полов, а также, количество трубы, необходимое на определенную площадь пола.

Врезка в стену и подключение прибора к петле состоят из следующих операций:

  • Укладывают ветку теплого пола под стяжку, концы труб заводят на стену в штробу.
  • Выбивают в настенной штукатурке площадку, устанавливают в нее коробку термомонтажного узла. Фиксируют ее гипсовым, клеевым или штукатурным раствором.
  • На два резьбовых патрубка прибора диаметром 3/4 дюйма одевают концы труб теплого пола и зажимают их накидными гайками, реализующих компрессионное соединение типа Евроконус.
  • Прикручивают узел винтами к коробке, устанавливают на него термоголовку для регулировки температуры теплоносителя в контуре по параметрам воздуха.
  • Заполняют петлю отопительной жидкостью и стравливают из нее воздух при помощи внутреннего ручного воздухоотводчика.
  • По окончании развоздушивания перекрывают воздухоотводной канал и закрывают прибор декоративной крышкой.

Рис. 15 Сравнение эффективности некоторых методов подключения непосредственно от котлов и с помощью различных приборов (+ — положительные параметры, — отрицательные, ± — средние)

Обычно в индивидуальных домах при большом количестве контуров теплых полов используют для их подключения коллекторный распределитель с гребенками, запитанный от прямой линии котла и подключенный к его обратке. Если необходимо в уже смонтированную отопительную систему добавить еще одну петлю теплого пола, лучший вариант — приобрести специально предназначенный для этих целей терморегулируемый монтажный комплект.

Выбор трубы для теплого водяного пола

Большинство значимых аспектов зависит от материала выполнения. Медные трубы хорошо проводят тепло. Они быстро нагреваются и передают тепловую энергию полу. Однако цена таких изделий выше, чем у других вариантов на рынке. Полипропиленовые изделия, как и трубы из меди, применяют только при недоступности других решений. А главная причина заключается в сложном монтаже. Для установки понадобится немало фитингов разной формы, и устойчивость системы окажется ниже, если сравнивать с другими материалами. Трубы из металлопластика имеют хорошие показатели по большинству критериев. Они не засоряются внутри, быстро прогреваются и достаточно гибкие, чтобы фиксация не вызывала проблем. В качестве крепежных элементов применяют резьбовые или пресс-фитинги. В последнее время приобрели популярность трубы из сшитого полиэтилена. Их установка не требует специальных умений. Главное достоинство материала — повышенная прочность.

Процесс монтажа трубопровода на бетонном основании

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

  • Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
  • Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
  • Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
  • Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза.

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Правильный выбор и установка коллектора

Для регулировки подачи теплоносителя в системе этого типа устанавливается коллектор. Это устройство может быть следующих типов:

  • С встроенными фитингами.
  • С интегрированными кранами.
  • С регулировочными вентилями.

Последний тип позволяет осуществить точную регулировку каждого контура тёплого пола. Все перечисленные детали могут отличаться также по количеству контуров.

Рекомендуется приобрести и установить коллектор с небольшим запасом выходов, на случай возникновения необходимости установки дополнительного контура отопления.

Установка коллектора осуществляется в такой последовательности:

  1. Выбрать место для монтажа «гребёнки».
  2. Прикрепить к стене защитный короб.
  3. Подключить трубы системы «Тёплый пол».

Внимание! При монтаже коллектора ниже уровня тёплого пола, воздухоотводчик нужно установить на каждый отопительный контур (обязательно на обратной трубе).

Устройство водяного тёплого пола: состав системы отопления

Теперь разберём устройство водяного тёплого пола: что вообще входит в систему отопления тёплыми полами и как работает такая отопительная система.

Из чего состоит система отопления тёплым полом?

Устройство водяного тёплого пола обязательно включает в себя:

— коллектор,

— смесительный узел с циркуляционным насосом;

— «петли» или «ветки» тёплого пола.

А также то, без чего не работает никакая система отопления: котёл, трубы и некоторое вспомогательное оборудование.

— котёл (газовый, электрический, дизельный, пеллетный… настенный или напольный — не важно, лишь бы он был автоматический),

— вспомогательное оборудование (расширительный бак, блоки безопасности, расходомеры, автоматические воздухоотводчики и т. д.),

— трубы для участка «котёл — коллектор», которые могут быть из другого материала, чем петли самого тёплого пола.

Рассмотрим устройство водяного тёплого пола более детально на схеме.

Схема системы отопления тёплым водяным полом

Устройство системы отопления водяным тёплым полом показано на следующий схеме:

1 — котёл; 2 — блок безопасности; 3 — запорные вентили; 4 — смесительный узел; 5 — коллекторы; 6 — петли тёплого пола; 7 — фильтр; 8 — циркуляционный насос; 9 — расширительный бак; 10 — подающая труба; 11 — обратка

Данная схема иллюстрирует устройство водяного тёплого пола одноэтажного дома. Если дом имеет два этажа, то просто на подающем трубопроводе ставим отвод (тройник), ведём трубу на второй этаж, где всё делаем точно так же: смесительный узел, коллектор, петли тёплого пола.

«Сердце» всей системы – отопительный котёл (1). Какой он будет у вас, настенный или напольный, газовый или нет, выбирать вам. Главное условие — котёл для тёплого пола должен быть автоматическим! (Есть несколько статей о выборе котла для тёплого пола).

Красным на схеме обозначена подающая труба, синим – обратка.

Чтобы распределить теплоноситель по «петлям» тёплого пола («петель» больше чем одна), устанавливают коллекторы (5; подающий и обратный) (в простонародии «гребёнки»).  Коллектор – это, просто говоря, труба с определённым числом выводов по количеству петель. Один коллектор ставится для подачи и один для обратки.

Как работает система водяного тёплого пола?

Котёл (1) нагревает воду. По подающему трубопроводу вода идёт к коллектору (5). Коллектор распределяет теплоноситель в каждую петлю тёплого пола (6). На выводах коллектора установлены вентили.

После прохождения по трубам-петлям тёплого пола теплоноситель  собирается в соответствующий коллектор и далее по обратке (11) возвращается в котёл, где снова нагревается.

Большинство напольных котлов не имеет встроенного вспомогательного оборудования (насоса, блока безопасности, расширительного бака),  особенно отечественные («Дон», «Сигнал» и т. п.), поэтому нужно отдельно приобрести все перечисленные устройства.

На схеме показаны циркуляционный насос (8), блок безопасности (2) (манометр, предохранительный клапан, автоматический воздухоотводчик), расширительный бачок (9). Автоматический воздухоотводчик может быть также на подающем коллекторе.

Ещё на схеме показан смесительный узел (4) – своего рода «перемычка», соединяющая подающую трубу и обратку. Это сделано для предотвращения перегрева тёплого водяного пола. То есть, при очень высокой температуре теплоносителя в подающей трубе, всегда есть возможность подмешать к нему более холодный теплоноситель из обратки.

Подводим итоги. Вот что нужно для устройства водяного тёплого пола:

  • котёл,
  • смесительный узел,
  • трубопровод «котёл — коллектор»,
  • коллектор,
  • петли водяного тёплого пола.

Дальше, в цикле статей рассматривается устройство водяного тёплого пола с бетонной стяжкой, на деревянном основании и т. д.

устройство водяного тёплого пола

Устройство теплого водяного пола: структура слои монтаж фиксация

В хорошо теплоизолированных домах, где предусмотрено качественное остекление, система водяного напольного отопления может полностью обеспечить теплоснабжение. Однако на лестничных площадках, в тамбурных помещениях и прочих местах, где укладка такого пола исключается или его мощности не хватает, неизбежно использование радиаторов. Поэтому устройство теплого водяного пола преимущественно выполняется в загородных домовладениях. В многоквартирных зданиях с централизованной системой отопления устройство таких систем не допускается из-за некачественных тепловых носителей, высокого уровня гидравлического сопротивления и риска деформации труб в результате гидро-ударов.

Есть несколько разновидностей водяных покрытий: «тонкие», «облегченные» и «бетонные». Последняя конструкция устраивается только в сочетании с прочными железобетонными системами, а ее главным плюсом является создание цементно-песчаной основы поверх труб, которая обеспечивает максимальные показатели теплоотдачи и комфорт. «Облегченные» покрытия обеспечивают минимальный уровень нагрузок на перекрытия, и благодаря этому они нашли широкое применение в строительстве деревянных домов. В зависимости от применяемых расходных материалов, такие полы могут классифицироваться на «полистирольные» или «древесные». Конструкции «тонких» водяных полов предусматривают использование труб с небольшим диаметром, поэтому они отнимают от жилого пространства лишь 2,4 см в высоту.

Структура греющего покрытия

Наиболее распространенная схема устройства водяных теплых полов предполагает создание бетонной основы, поверх которой укладываются дополнительные прослойки.

Для начала на выровненной основе (железобетонном перекрытии или монолитном) устраивается гидроизоляционная прослойка или пароизоляционное покрытие. После этого по периметру комнаты необходимо уложить демпферную пленку. Ее крепление на стену упрощается за счет наличия клейкой ленты.

Дальнейший этап – установка слоя термоизоляции. Это очень важный момент. Следует правильно выбрать теплоизолятор и его размеры, поскольку тепловые потери под водяным полом должны быть сведены к минимуму. Теплоизоляционная прослойка устанавливается по всей площадке комнаты, в то же время не имеет значения, будут располагаться трубы в конкретной зоне или нет. Поверх термоизоляционного слоя также устраивается гидроизоляция, без которой невозможно устройство теплого водяного пола.

Сверху на теплоизолятор необходимо уложить и зафиксировать обогревающую трубу. Для ее крепления можно подобрать любой способ, обеспечивающий простую и надежную фиксацию. Это могут быть и якорные скобки, и хомуты из пластика, и дюбельный крючок, а также специальные планки. Наибольшее распространение благодаря своему удобству получили отформованные термоизоляционные плиты, в которых одновременно предусмотрена и гидроизоляционная прослойка и фиксирующие элементы для трубопровода. Армированная сетка — необходимый компонент в бетонных водяных полах. Особенно их использование важно в небольших по площади комнатах правильной геометрической формы. В случаях с большими и сложными по форме помещениями следует использовать либо фибру из полипропилена либо арматурную сетку.

Затем необходимо уложить несущую прослойку. Это цементно-песчаный раствор, приготовленный в четких пропорциях и с включением пластификаторов.

Верхняя часть «пирога» должна быть представлена декоративным покрытием. Желательно применять керамические изделия, каменные материалы или отдельные виды древесных напольных покрытий.

В итоге высота «пирога» может варьироваться от 10 до 15 см. По большому счету она зависит не от пожеланий мастера, а от требований к высоте термоизоляционного слоя, диаметра трубопровода, высоты стяжки – их параметры, в свою очередь, определяются характеристиками водяного пола, теплоизоляционными качествами перекрытия и применяемым облицовочным материалом.

Вернуться к содержанию

Паро- и гидроизоляционный слой

Конечно, стоимость устройства водяного теплого пола напрямую зависит от количества слоев в подложке и применяемых материалов, однако слои, обеспечивающие эффективную работу системы, являются необходимыми и экономить на них нельзя.

Пароизоляционная прослойка обычно выполняется в виде 0,2-миллиметровой полиэтиленовой пленки. Ее задача состоит в обеспечении защиты термоизоляции от воздействий влаги. Если теплоизоляционный слой представлен пенопластом, то при взаимодействии с влагой он утратит свои шумо- термоизоляционные качества.

Главное же место в этом пироге занимает именно теплоизоляция, которая выступает своего рода направляющей тепло-потока от трубопровода и цементной основы – вверх, исключая при этом тепловые потери в нижнем перекрытии. Правильность устройства и подбора теплоизоляционного материала определяет такие свойства водяного пола, как экономность, мощность и несущие характеристики.

Как указывают нормативы, толщина термоизоляционного слоя на холодных основах (над подвальным помещением или землей) должна составлять не менее 5 см, а на межэтажных — не меньше 2 см. Плотность такого слоя должна превышать 25 кг/к. м.

Вернуться к содержанию

Монтаж труб теплого пола

Прокладка обогревательных труб поверх термоизоляционного слоя не нуждается в применении дополнительных расходных материалов. Трубопроводная система крепится в специальных канавах теплоизоляции — достаточно нажать на нее ногой.

Главная задача на этом этапе сводится к правильной организации раскладки трубопровода, то есть схема подключения водяного теплого пола должна выполняться с учетом следующих правил:

  • Не нужно прокладывать трубы друг к другу плотнее 1 дм. Слишком плотное размещение приведет к существенному перерасходу трубного материала, а тепловые потоки при этом изменятся незначительно. Помимо этого, возможен риск образования мостов холода, когда показатели температуры на обратке будут равны аналогичным показателям в теплоносителе на подаче.
  • Слишком высокую мощность напольного обогрева можно достичь за счет более плотного размещения труб. И напротив. Таким образом, вдоль внешних стен отопительные контуры необходимо прокладывать плотнее, нежели в середине.
  • Отступы контуров от внешних стенок должны составлять не меньше 150 мм.
  • Промежутки между отопительными трубами должны превышать 25 см, чтобы обеспечивалась равномерность теплового распределения по всей площади помещения.
  • Нежелательно прокладывать петли труб, длина которых превышает 8 см – это относится к трубам диаметром 1,6 см. В ином случае такая конфигурация может способствовать повышению гидравлических потерь.
  • Также не допустима укладка труб в местах стыков перекрывающих плит. В данном случае следует уложить две отдельных трубы с различных сторон проблемного участка. А контуры, которые пересекают место стыка, следует прокладывать в металлической изоляции.

Далее следует отметить существующие формы обогревательных контуров. На сегодняшний день успешно применяются 2 типа монтажа труб: меандровая («зиг-заг») и бифилярная («спираль»).

Если выполняется монтаж водяного теплого пола по методу «заг-заг», то теплый теплоноситель будет проходить в контур у наружной стенки комнаты и охлаждаться в этот момент. Соответственно, там, где начинается поступление воды (начало трубы) будет достигаться наибольшая температура покрытия и, соответственно, такая же тепловая отдача. Зато внутри комнаты после прохождения холодного участка теплоноситель утрачивает обретенную вначале температуру и менее эффективно обеспечивает теплом площадь. Таким образом, создается неравномерное тепловое распределение на контурах. Исключить столь неприятный фактор можно за счет увеличения мощности или укладки петли в форме удвоенного зиг-зага.

Так или иначе, оптимальная равномерность обогрева достигается только при использовании схемы «спираль». В данном случае контуры с разных сторон будут чередоваться, формируя одинаковый обогревательный фон во всем помещении. Особое значение в этом случае имеет устройство коллектора водяного теплого пола, к которому и будут подводиться все трубы системы.

Вернуться к содержанию

Фиксация труб водяного пола

Сразу стоит отметить, что существуют специальные термоизоляционные плиты, в которых предусмотрены элементы для крепления обогревательных элементов.

Однако есть и другие, не менее эффективные средства реализации этой задачи. Нередко, в ходе сооружения дома, в начальном несущем перекрытии предусматривается теплоизоляционный общестроительный слой. В случае, если его толщина превышает 5 см, то этого уже хватает для монтажа водяного пола, и дополнительный утепляющий материал не требуется.

Если же технология устройства теплых водяных полов предполагает наличие дополнительной теплоизоляции, то можно применить экструдированный или пенный полистирол толщиной не меньше 2,5 см для межэтажного перекрытия и не меньше 5 см — для «холодного». А под пенопластом и поверх него непременно следует расположить гидроизоляционную подложку.

В обоих случаях утеплитель будет иметь ровную и гладкую поверхность, что облегчает работы по фиксации труб. Наиболее распространенный и самый простой способ — это крепеж трубы посредством якорных скобок. С помощью такера они быстро и надежно фиксируются на слое теплоизолятора. Однако у данного способа есть недостатки. Дело в том, что трубы, прижатые к поверхности, утрачивают свои обогревательные качества и, в результате, снижается теплоотдача. Кроме того, в работе необходимо использовать специальные метки, в соответствии с которыми будет соблюдаться шаг прокладки.

Оптимальным решением может стать применение фиксирующих шин, которые позволяют соблюдать шаг контуров и не слишком плотно прижимают трубы к теплоизолятору.

Похожие статьи:

Схема подключения труб теплого пола.

Необходимые инструменты и материалы. Особенности проекта

В этой статье речь пойдет о проекте водяного пола. Здесь будут даны ответы на вопросы о том, зачем он нужен, и как его правильно реализовать. Также подробно расписана схема водяного теплого пола.

Особенности проекта

В одних случаях его наличие желательно, а в других — обязательно. Лучше, чтобы он был, если теплый пол будет вспомогательной (то есть не основной) системой.Также желательно сделать проект, когда он занимает небольшую площадь (до 20 кв.м.). Если этот этаж является основной системой отопления (или вспомогательной), но затрагивает большее пространство, то составление схемы обязательно.

Для чего все это?

При монтаже системы такого пола в новостройке, а также в некоторых других случаях требуется проведение пуско-наладочных работ. Если проект не составлен, то можно получить отказ. Поэтому рекомендуется позаботиться об этом заранее.В противном случае вам все равно придется заниматься черчением, только уже задним числом. Если речь идет об установке системы водяного теплого пола с привлечением профессиональных строителей, лучше всего прибегнуть к проектированию. Он основан на проекте. Последнее является обязательной частью договора.

Ценовая политика

Если проекта нет, то стоимость и сроки работ в любом случае значительно возрастают. Дело в том, что в такой ситуации монтажный или строительный процесс будет неорганизованным.По оценкам специалистов, на покупку системы и ее установку требуется до 60 евро за 1 кв. м. Исходя из этого, на дом, имеющий площадь теплого пола до 100 кв. м., придется потратить до 6 тыс. евро. Таким образом, монтаж системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае нужно начинать экономить. Это касается выполненных работ, оборудования и материалов. Снизить стоимость последнего возможно.Для этого необходим точный технический расчет. На его основе составляется схема водяного теплого пола. За счет этого исключается неоправданный завышенный расход тепловой мощности. Кроме того, гарантировано обеспечение комфортных условий в доме. Планировка водяного теплого пола позволяет учесть все важные детали, а также сэкономить на приобретении необходимого оборудования.

Особенности технического расчета

Как показывает практика, схема составляется редко.Для оформления требуются некоторые знания. Кроме того, нужно иметь представление о свойствах различных материалов, принципе работы системы отопления, а также правилах и нормах монтажа. Схема устройства теплых водяных полов должна содержать технический расчет. Его реализацией занимается дизайнер. Для того, чтобы произвести тепловой расчет дома, необходимо предоставить специалистам следующую информацию:

  1. Сведения о помещениях СО (указывается тип покрытия и установка мебели).
  2. Расположение ответвлений и стояков внутри здания.
  3. Информация о требуемой температуре в помещениях.
  4. Информация о материале наружных стен (здесь также указывается тип дверей и окон).
  5. Расположение котла и его высота над полом.
  6. Поэтажный план дома (указать размеры наружных стен, дверей и окон).

Укладка теплых водяных полов выполняется на основании технического расчета.

Важная информация

Схема укладки теплых водяных полов включает очень много элементов. Стоит обратить внимание на то, чтобы важные моменты не были упущены дизайнерами и согласованы с владельцами дома.

Разбивка помещений в поле

Процесс деления на участки очень важный момент. Если его проигнорировать, то, скорее всего, произойдет разрушение стяжки. Это зависит от его теплового расширения.Разделение на поля происходит как раз для того, чтобы это компенсировать. Количество получаемых секций зависит от геометрии и площади помещения. При этом максимальная площадь формируемого поля составляет не более 40 квадратных метров. м

Деформационные швы

Предусматриваются по границам полей, которые получаются после разбивки помещения. Это делается для того, чтобы стяжка не растрескалась. По сути, деформационные швы представляют собой своего рода зазоры. Наполнить их можно пенополиэтиленом или пенополиэтиленом.Для осуществления прокладки трубы через нее помещают в защитный жесткий кожух. Последняя представляет собой гофрированную трубу, длина которой составляет до 500 мм. Необходимо обратить внимание на то, что через компенсатор может проходить только линия контура обратки или подачи.

Технология монтажа

Этот пункт обязательно согласовывать с проектировщиком. Выбор материалов, используемых для монтажа труб, будет зависеть от выбранного метода. В настоящее время наиболее распространены две технологии устройства теплых полов: «сухая» и «мокрая».» Выбор верхнего финишного покрытия зависит от требуемой температуры труб отопления. Например, максимальные параметры, допускаемые производителем, составляют 25 градусов. Указанной температуры нагрева пола может быть недостаточно. В некоторых случаях возможна смена верхнего декоративного покрытия Возможна установка настенной системы отопления

Что должно получиться после завершения проектирования

Предполагается, что на руках у собственника будет поэтажный план системы отопления В нем должна быть четко отражена информация обо всех компонентах система:

  1. Настройки автоматизации.
  2. Размещение труб (указать длину и диаметр секций).
  3. Информация о необходимой мощности для каждой комнаты (напольное или радиаторное отопление).
  4. Расположение и размер радиаторов.
  5. Указана полная схема прокладки труб (диаметр и длина каждого контура системы, температура теплоносителя, шаг устройства такого теплого пола).

На чертеже должна быть отражена полная схема водяного теплого пола.Там же указывается толщина бетонной стяжки. Владельцу должна быть предоставлена ​​вся информация о специфике материалов и оборудования, с помощью которого будет производиться монтаж водяного теплого пола. Схема установки позволит избежать ошибок в процессе самой работы.

Необходимые инструменты и материалы

В соответствии с информацией, содержащей технический план и схему подключения водяного теплого пола, перед началом работ необходимо подготовить:

  1. Дозатор с расходомерами.
  2. Коллекторный шкаф.
  3. Пластификатор (добавляется в бетон, предназначен для заливки пола).
  4. Фитинги для труб
  5. Полный набор инструментов для компенсаторов.
  6. Полосы из полипропилена или демпферная лента.
  7. Теплоизоляционный материал.
  8. Специальные трубы, предназначенные для конфигураций теплых полов (должны быть кислородонепроницаемыми, устойчивыми к температуре и давлению).

К основному плану должна быть приложена и схема коллектора водяного теплого пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

  1. Варианты отделочных покрытий.
  2. Варианты схем укладки труб.
  3. Жидкости для системы.

В процессе установки определится с этим слишком поздно. Об этом лучше позаботиться на начальном этапе проектирования.

Теплый пол: схемы разводки

Разводка труб по основанию может быть выполнена по-разному.На данный момент использую два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змейка

Эта установка подходит для большинства комнат, которые имеют среднюю или маленькую площадь. Следует отметить, что начальный участок трубы будет иметь самую высокую температуру. По этой причине кладку следует начинать со стороны стены, имеющей наибольшую теплопотерю. Эта область называется границей или пограничной зоной. Здесь шаг укладки уменьшен, чтобы иметь возможность компенсировать потери тепла.Чаще всего расстояние между трубами не превышает 300 мм. Дело в том, что при большем шаге может образоваться «зебра температуры». В краевой зоне расстояние уменьшается до 200 мм. Действителен, если он даже меньше. При этом большую роль играет минимальный радиус изгиба трубы. Змеевидный контур характеризуется неравномерным распределением тепла. Чтобы избавиться от этого, необходимо сделать двойную укладку.

Спираль

Такая схема водяного теплого пола подразумевает параллельное расположение подающего и обратного участков трубы.За счет этого компенсируется снижение температуры. Спираль отлично подходит для помещений с большим потреблением или большой площадью. Такая схема подключения водяного теплого пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшен. Это делается для компенсации потери тепла. Таких зон всего два вида: раздельные и интегрированные.Последний включается в одну петлю. Его образование происходит за счет уменьшения шага кладки у наружных стен. При этом в зоне пребывания дистанцию ​​необходимо увеличить. Граничная область формируется с помощью отдельного контура. Если длина последнего больше 100 м, то для обогрева этого участка потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Верхняя отделка Информация

Это очень важный участник теплопередачи всей системы пола. Материал покрытия необходимо выбирать очень тщательно. Следует обратить внимание на его термостойкость. Рекомендуется использовать следующие:

Особенности паркета

В этом случае может возникнуть большое количество вопросов. Дерево – гигроскопичный материал. В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом.Это связано с тем, что температура последнего повышается. Для относительной влажности «самовыравнивание» необычно. Если в той или иной зоне происходит повышение температуры, то она обязательно будет снижаться. Для водяного теплого пола использовать нельзя. Это относится и к буку. При изменении относительной влажности геометрические размеры этих пород древесины сильно «прыгают». Все остальное можно использовать в системах водяного теплого пола. Рекомендуемая температура воздуха при укладке деревянного покрытия +20 градусов.При этом относительная влажность воздуха должна быть в следующем диапазоне: 30%-60%. Применение любого типа покрытия предполагает обязательное ограничение температуры, которая подается в систему теплоносителя. Как правило, все рекомендации есть в прилагаемой инструкции производителя. Схема водяного теплого пола с термостатом предполагает установку оборудования для поддержания постоянной температуры в системе.

Информация о жидкости

В систему теплого пола можно заливать дистиллированную или обычную воду, а также антифриз.Последний лучше всего использовать, когда в холодные периоды происходит неравномерный обогрев помещения. Это должно быть отражено заранее в проекте системы.

Где лучше всего использовать?

Как правило, используется схема водяного теплого пола в частном доме. При установке системы в ограниченных по площади помещениях (спальня, кухня, ванная комната) проще всего использовать электрическую вариацию. Это связано с тем, что трубы разместить на небольшом пространстве сложнее, чем кабель.В том случае, если такая система отопления станет основной, лучше всего использовать водяной тип конструкции. Следует отметить, что в многоэтажном доме с централизованным отоплением запрещено использовать водяной теплый пол. Схема системы от отдельного контура должна быть согласована с соответствующими органами.

Слоистая конструкция

Схема устройства теплых водяных полов примерно следующая:

  1. Теплоизоляция (используется ЭППС или пенополистирол).
  2.  или кондитерские изделия.
  3. Основная плита.

дополнительная информация

В конкретном случае необходимо рассчитать толщину утеплителя, который будет иметь водяной теплый пол. Схема должна содержать эту информацию. Что касается рулонного утеплителя, имеющего алюминиевую поверхность, то рекомендуется использовать варианты с содержанием лавсана. Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что трубы можно укладывать прямо на пенополистирол или пенополистирол.Таким образом, промежуточный слой пропускается. Следует обратить внимание на трубы водяного теплого пола и бетонную стяжку с добавлением пластификатора. Предполагает наличие армированной сетки с ячейками. Рекомендуемый диаметр проволоки до 4 мм. Толщина стяжки подобного пола (с учетом наличия труб) до 10 см. Существуют определенные рекомендации по применению пластификатора. Считается, что если добавить его в состав стяжки, то можно сделать так, чтобы ее толщина была 3 см, при этом ее армирование необязательно.Это мнение не соответствует действительности. Применение пластификатора не отменяет необходимости армирования стяжки. При этом ее минимальная толщина должна достигать 5 см. В случае использования пластификатора его вносят в смесь в строгом соответствии с прилагаемой инструкцией. Чрезмерное его количество приведет к «перегоранию» системы. Таким образом, могут появиться трещины. Арматурная сетка обязательно должна располагаться над трубами. Это позволит равномерно распределить эксплуатационную нагрузку. В наше время часто можно встретить рекомендации, что якобы сетку можно расположить прямо над трубами.Однако в этом случае выполнение его конструктивной роли невозможно. Дело в том, что трубы удобно крепить к сетке. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними. Что касается напольного финишного покрытия, то на этом материале обязательно маркируется возможность его использования в устройстве теплого пола.


По отзывам специалистов монтажных бригад практически все проблемы в эксплуатации водяных теплых полов связаны с нарушениями при монтажных работах.Причем сложность представляет не только процесс укладки, но и этап подготовки.

Недавно профессиональных монтажников попросили рассказать, как правильно уложить теплый водяной пол, проверить качество сборки, а также самые распространенные ошибки при монтаже системы отопления.

Как рассчитать длину напольной трубы

  Перед началом монтажных работ крайне важен общий объем расходуемого материала. Это связано с тем, что укладываемый в стяжку водяной контур должен быть сплошным, без стыков.

Расчет длины трубы для водяного теплого пола производится следующим образом:

  • Расчет трубы на 1 м² выполняется в зависимости от шага между спиралями. Если расстояние между витками контура 10 см, потребуется около 10 м.п. расходные материалы, 30 см — 3,4 м. Расход трубы для водяного теплого пола остается неизменным при любом способе монтажа. На разницу в метраже влияет исключительно расстояние между витками контура.
  • Максимальное количество счетчиков в одном водяном контуре не более 70 метров.При минимальном шаге 10 см достаточно 70 метров контура для установки системы отопления площадью 7 м². Следовательно, чтобы прогреть помещение площадью 20 м², потребуется три отдельных контура.
  • Будущая расстановка мебели также влияет на расчет количества труб. В том месте, где будет стоять мебель, укладывать полы не нужно. Водяной контур нельзя прокладывать вплотную к стенам и перегородкам. Минимальное расстояние не менее 20 см. Для расчета трубы необходимо от общей площади вычесть размеры отступов.Для стандартного номера площадью 20 м² это будет около 3,6 м².
Принимая во внимание все три аспекта: рассчитать максимальную частоту укладки труб водяного теплого пола (10 см), количество контуров и неотапливаемую площадь, можно прийти к следующим результатам. На помещение 20 м² потребуется три отопительных контура по 55 м. трубы.

Допустимое расстояние между трубами водяного теплого пола от 10 до 30 см. Выбор шага зависит от диаметра трубы, климатических условий и интенсивности эксплуатации системы отопления.Итак, если вы планируете использовать пол в качестве основного источника тепла в доме, выбирайте минимальное расстояние между ступенями.

Виды укладки труб для теплого пола

Существует несколько основных способов укладки водяного теплого пола. Наиболее простая схема укладки труб для водяного теплого пола – «улитка», позволяет осуществить самостоятельный монтаж, без привлечения специалистов. Низкое тепловыделение и эффективность метода «улитка» несколько снижает его популярность.

Также есть вид укладки — «змейка».Осуществить правильный монтаж змейки достаточно проблематично и требует определенных профессиональных навыков. А вот при варианте укладки змейки есть возможность снизить расходы на отопление.

Каждый способ укладки имеет следующие преимущества и недостатки:

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды есть обратка, в которой температура значительно ниже.Правильно уложить трубу напольной улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге монтажа, что необходимо учитывать при расчете трубы при необходимости. Лучшим решением будет сделать шаг не более 10 см.

Змейка

Монтаж может выполняться рядовой или двойной укладкой трубопровода. Правильный монтаж труб змейки водяного теплого пола позволяет избежать появления холодных зон или неравномерного нагрева воздуха.Для облегчения процесса установки есть специальные коврики для крепления труб. Следуя инструкции по установке, вы сможете самостоятельно смонтировать систему отопления.

Для демонтажа трубной змейки используйте специальные фиксирующие элементы. Крайне важно, чтобы контур не был закреплен намертво. Труба под воздействием горячей воды будет расширяться и сжиматься. Важно избегать деформации водяного контура после установки.

При выборе способа укладки следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента.Подключить систему водяного отопления правильно можно только строго соблюдая рекомендации и этапы установки, указанные производителем.

Последовательность укладки труб

Наибольшей популярностью сегодня пользуется бетонная система укладки. При этом способе трубопровод после монтажа заполняется цементным раствором со специальными пластификаторами.

Работы выполняются по следующей схеме:

Еще один эффективный метод монтажа «пенопласт». В этом случае монтаж осуществляется на теплоотражающие пластины.Основой для укладки трубы служат специальные маты с пазами и защелками.

Полистирольная система имеет ряд основных преимуществ:

Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж полов водяного типа проблематичным и практически невозможным. Облегчить процесс монтажа позволит использование специальных ковриков.

Как крепить трубы водяного пола

При использовании пенополистирольной плиты вопрос крепления решается имеющимися пазами.Остается нерешенной проблема, чем крепить трубы, уложенные на армированную сетку. На этот вопрос есть несколько вариантов:
  1. Хомуты — самый дешевый способ уложить водяной контур на пластиковую или металлическую сетку. Для фиксации чаще всего используются хомуты, которые в обычной ситуации применяются в электрике для связывания проводов.
  2. Зажимы — эффективно заменяют защелки, используемые при монтаже полистирола. Стопорные зажимы обеспечивают достаточно места для расширения трубы при нагревании. При монтаже необходимо помнить, что рекомендуемый диаметр изгиба трубы равен ее толщине, умноженной на 8.
  3. Панели для укладки труб или крепежные пластины. Преимуществом панельного метода крепления является возможность быстрого выполнения монтажных работ. Рейки для крепления труб монтируются по заранее вычерченной схеме. Фиксация осуществляется с помощью защелок, что облегчает трудоемкость работы и ускоряет процесс укладки.

На решение о способе крепления труб влияет выбранный способ монтажа системы отопления и размер общей отапливаемой площади.Для больших помещений рекомендуется использовать укладочные панели и готовые клипсы. В небольших помещениях можно обойтись струбцинами.

Нужно ли делать опрессовку водяного пола

Как показывает практика, это необходимо. Опрессовывать трубы необходимо хотя бы по той причине, что не всегда укладка проходит с соблюдением необходимых норм и правил. Так, часто желая сэкономить, владельцы допускают монтаж не сплошного контура, а скрутки из нескольких частей трубы. И, после того, как была уложена шпаклевка и запущена система отопления, оказывается, что протечки есть.

При заливке труб бетоном чрезвычайно важна опрессовка. Трубы, находящиеся под рабочим давлением, немного расширяются и при заполнении цементной стяжкой в ​​таком состоянии не оказывают давления на окружающую стяжку при изменении температуры теплоносителя.

Обжим водяного теплого пола можно производить своими руками. Относительно небольшие трудности, связанные с проведением аудита, окупятся.

Как обогреть теплый пол

Сегодня оборудование для опрессовки уже не редкость.Причем, если раньше для этого использовались только промышленные установки, то теперь можно приобрести механический ручной опрессовщик.

Как выполняется эта процедура?

  1. Труба подачи горячей воды соединяется с обжимным устройством. Обратная труба остается подключенной к водосборнику, на котором запорный вентиль закрыт.
  2. Проводится прессование воздухом или водой. С помощью установки повышается давление в водяном контуре. Практика показывает, что достаточно создать давление в 5-6 атм.
  3. Замкнутый водяной контур оставлен на сутки с подключенным устройством. Это дает возможность поднять давление при опрессовке, если это необходимо.
  4. Через сутки проверяется давление в системе с предыдущими показателями. За это время изменений давления быть не должно.

Процедура обжима системы водяного теплого пола включает в себя проверку каждого отдельного контура, подключаемого к коллектору. При наличии свищей локализацию можно найти с помощью обычного стетоскопа, либо визуально, при опрессовке водой.

Основным инструментом для опрессовки труб является механический или электрический насос, создающий необходимое давление в системе и контролирующий работоспособность с помощью манометра.

Частые ошибки при прокладке труб

Есть несколько распространенных ошибок, которые допускают профессиональные строительные бригады, и начинающие монтажники. К ним относятся:
  • Превышение максимальной длины трубы. Чрезмерная длина контура создает проблемы при циркуляции теплоносителя, появление холодных зон, повышенные энергозатраты и т. д.Максимальная длина не должна превышать 70 м.
  • Укладка заменителей демпферной ленты или укладка полов без их использования. Часто приводит к образованию конденсата поверх напольного покрытия, появлению трещин на стяжке.
  • Неправильный выбор способа установки. Укладка теплого водяного пола на улитку оптимально подходит для самостоятельной укладки, особенно если работы будут проводиться с заливкой стяжки.
    Калькулятор расчета количества секций радиаторов

    Калькулятор расчета метража трубы водяного теплого пола

    Расчет тепловых потерь и производительности котла

    Расчет стоимости отопления в зависимости от вида топлива

    Калькулятор объема расширительного бака

    Калькулятор расчета отопления ПЛЭН и электрокотла

    Стоимость отопления котлом и тепловым насосом

    Калькулятор расчета подбора тепловых пушек

    Выбор стабилизатора напряжения

Сегодня полы с подогревом стали настолько популярными и доступными, что их используют в дизайне многих современных домов.Этот способ обогрева помещений, в отличие от традиционного центрального отопления, имеет огромное количество преимуществ. Следует сразу оговориться, что укладывать теплый водяной пол в квартире крайне не рекомендуется, так как различные незаконные подключения к батареям центрального отопления полностью запрещены. Другие варианты описаны в статье — «Укладка теплых полов. Опции. »

Укладка теплых водяных полов – преимущества и недостатки системы

Преимущества

  • Благодаря применению теплых водяных полов возможно отопление.большие площади с очень значительной экономией тепловой энергии.
  • Обеспечивают равномерный обогрев помещения, без холодных или перегретых участков.
  • Они позволяют подобрать максимально комфортный для жизни человека температурный режим.
  • Не требуют специального обслуживания во время эксплуатации.
  • Борется с влагой, поддерживая оптимальный уровень влажности в помещении.
  • Теплый водяной пол, укладка которого занимает минимум времени, может прослужить не менее 50 лет.
  • Не создавать электромагнитные поля.
  • На единицу площади ограничен размер груза. Как правило — меньше, чем инфракрасная пленка или напольный кабель.
  • При повреждении одной секции или секции и последовательном соединении трубопровода отключение этой части и дальнейшая работа системы невозможна. В таких случаях потребуется дорогостоящий ремонт.

недостатки

  • длительный и относительно сложный монтаж;
  • неудобство, связанное с длительной и кропотливой укладкой;
  • необходимость армирования трубы или стяжки;
  • необходимость использования гидроизоляционного слоя, то есть пленки;

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно произвести несколькими способами:

  • С системой из полистирола,
  • С помощью бетонной системы,
  • С помощью модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом устройства водяного теплого пола считается бетонный вариант, тогда как алюминиевые плиты или пенополистирольные плиты рекомендуется использовать только в жилых помещениях или в тех, где есть ограничения по высоте пола .

Укладка водяного пола

Наиболее распространены две схемы укладки водяного теплого пола – спиральная (улитка) и змейка (зигзаг). Основным преимуществом «змейки» являются быстрые сроки и простота монтажа системы, а «спираль» позволяет обеспечить максимально качественный обогрев помещения.Последний вариант схемы идеален в тех случаях, когда необходимо интенсивное утепление сильно промерзающих зон (например, расположенных у окон).

Этапы установки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо установить теплоизоляцию. После этого по периметру помещения укладывается демпферная лента и расстилается полиэтиленовая пленка. Затем требуется установка армирующей сетки, необходимой для надежного крепления труб и их дальнейшего монтажа.

Трубы крепятся к армирующей сетке пластиковыми хомутами. Деформационные швы необходимо дополнительно защитить гофрированной трубой (что необходимо для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой армирующей сетки, расположенный поверх труб.

Основная схема укладки водяного теплого пола — укладка в виде змейки или спирали, при которой на 1 кв.м. Требуется около 5 метров трубы.Если требуется обогрев помещения с большой площадью, необходимо использовать несколько петель.

После завершения монтажа теплого пола необходимо обязательно провести гидравлические испытания. Это особенно важно в тех случаях, если монтажные работы проводятся своими силами.

Благодаря своевременной проверке можно заранее выявить различные повреждения труб или дефекты их монтажа, если таковые имеются. Гидравлические испытания проводят, как правило, в течение суток (не менее) под давлением 3-4 бар.

После этого собранную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться над трубами не выше 15 см, но и не ниже 3 см.

Необходимо помнить, что теплый водяной пол нельзя включать до полного высыхания раствора. Скорость высыхания стяжки зависит от ее толщины.

Следующим этапом укладки водяного теплого пола является постепенное повышение его температуры.Как правило, на третьи сутки теплый пол приобретает максимально комфортную для проживания температуру.

Выбор напольного покрытия для укладки на теплый пол

Укладка водяного теплого пола предполагает использование в конце монтажа чистового напольного покрытия, качество и фактура которого во многом определяют комфорт пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, обладающая высокими показателями стойкости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации в результате резких перепадов температур.

Теплый пол создается по определенным схемам, имеющимся в проектной документации, либо разрабатывается самостоятельно в соответствии с опытом строительства в аналогичных условиях.

В частных домах условия мало чем отличаются. Важно, чтобы общая площадь отапливаемых полов была аналогичной (преимущественно 80–250 кв.м.), а площадь отдельных комнат – 10–40 кв.м.

Оборудование, применяемое в частных домах однотипного, часто одно и то же — от одного производителя.Это дает возможность применять аналогичные конструктивно, схемы разводки теплых полов.

Торт теплый пол

Базовая конструктивная схема представляет собой «пирог» теплого пола. Существует определенная последовательность слоев. Здесь основная трудность в недопущении брака и отклонений от принятой схемы.
  • 7. Основание горизонтальное и сухое. перепад высот в помещении – не более 5 мм.
  • 5. Выравнивающая песчаная подсыпка (непрочная стяжка) под утепление.
  • 4. Утеплитель – плотный, прочный и водостойкий экструдированный пенополистирол.Толщина – не менее рекомендаций СНиП для утепления (100 – 220 мм), для межэтажных перекрытий – 35 мм.
  • Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому удалению воды из стяжки.
  • 3. Армирование — металлическая сетка 50 — 150 мм, из прутка 4 — 5 мм, приподнятая, то есть в толщину стяжки.
  • 1. Трубопровод — металлопластиковый, PERT и PEX, обычно диаметром 16 мм.
  • 2. Бетонная стяжка толщиной 8 см, разделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода во фрагменте стяжки).
  • 8. Деформационные швы, заполненные демпфирующей лентой шириной 5–15 мм, – разделить стяжку на фрагменты и отделить от стен.
  • 6. Пол   подходит для подогрева пола.
  • 9. Цоколь закрывает компенсационный шов.


Более подробную информацию по каждому слою можно найти на этом ресурсе.

Визуальная схема расположения элементов — конструкция, последовательность монтажа:


Укладка трубопровода

Трубопровод необходимо укладывать так, чтобы на поверхности стяжки не было температурной зебры.Также плотность упаковки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если таковой проводился). Максимальное расстояние между трубами — 250мм. Минимум 100 мм.



Основная схема укладки – улитка (спираль), в которой чередуются подающая и обратная трубы. Укладка змейки лучше подходит в помещениях, вытянутых по холодным зонам (угловых), узких и длинных.

Более плотная упаковка (100-150 мм) в холодных (краевых) зонах, протянувшихся вдоль наружных стен.Ширина краевой зоны обычно составляет 0,4 — 0,8 метра. Меньшая плотность (150 – 250 мм) ближе к центру здания.




Длину одного контура не рекомендуется делать более 80 метров, чтобы не превышать потери давления, возникающие при расходе теплоносителя, которые покрывают «средние» тепловые потери строительство.

Другими словами, чтобы не выходить за технические возможности насосов 25-40, 25-60, при этом покрывая теплопотери «обычного дома».

Трубопровод крепится к сетке пластиковыми хомутами, —

Водяной пол для дома

Размещение контуров водяного пола в доме должно выполняться в соответствии с проектом. Тепловые потери всего здания и учитывают каждое помещение, исходя из чего выбирают плотность укладки трубопровода, скорость теплоносителя, насос и т. д.

Но часто все сводится к однотипным контурам, протяженностью контуры 60 – 80 метров, которые применимы к хорошо утепленным домам.

Или к использованию контуров длиной 40–45 метров, для которых применяется упрощенная гидравлика с ограничителями потока —

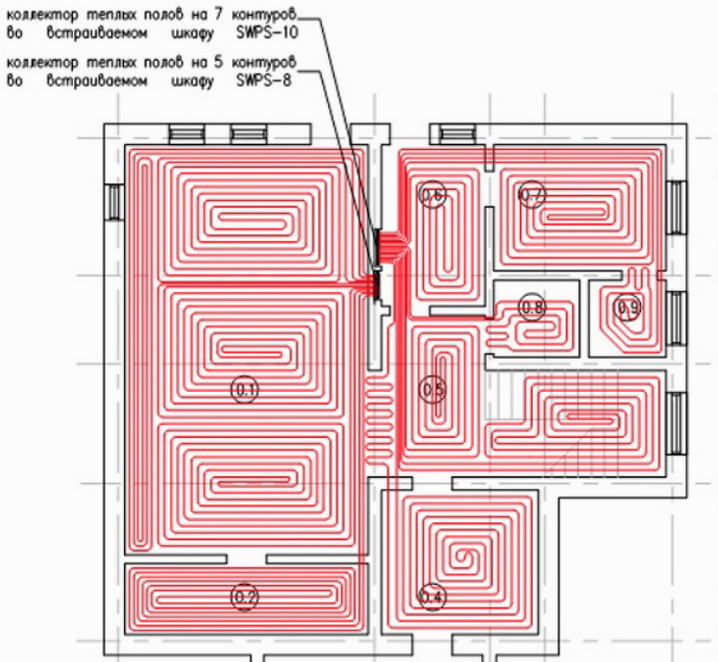

Типовая схема контуров. По расчету не все помещения плотно уложены в холодных зонах.


Примерно одинаковая плотность контуров по площади дома — шаг укладки 100 мм в краевой зоне и 200 мм в остальных нормально утепленных домах


Участки пола, загроможденные техникой, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабиной.


Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей сети отопления, как ответвление радиаторов — параллельно, через тройники.


Схема подключения водяного теплого пола следующая:


Необходимо обратить внимание на средства устранения. На схеме показаны:

  • Защитный термовыключатель, отключающий насос и устанавливаемый на подающем коллекторе.
  • Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость с возрастающим перепадом давления за счет покрытия контуров.
  • Контроллер насоса, отключающий его при закрытии сервоприводов на коллекторе.
На схеме также показаны средства автоматизации — термостаты в помещениях, сблокированные с сервоприводами регулирующих клапанов на коллекторе.

Работа смесительного узла и коллектора будет разобрана отдельно.

Как устроен смесительный узел с коллектором

Схема трехходового клапана.в котором смешивается подача от котла и обратка от теплого пола.


Работа клапана возможна только под воздействием насоса теплого пола, установленного в контуре коллектора (в любом месте).



На практике также может быть установлен двухходовой клапан, перекрывающий поток к смесительному узлу.

Клапан управляется с помощью автоматики — термоголовки, датчик которой устанавливается на подающей трубе и регулирует температуру, как правило, в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на обратном коллекторе коллектора устанавливаются балансировочные клапаны, возможно с сервоприводами. На протоке — индикаторы протока с возможностью перекрытия. Но это дорогой сорт.


Самый дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с запорными шаровыми кранами (с дополнительно установленной балансировкой по кратчайшим петлям), с термоголовкой смесительного узла, регулируемой вручную .

  • Схема подключения теплого пола к источнику отопления
  • Коллектор в системе водяного теплого пола
  • Подготовительные операции к устройству теплого пола
  • Разводка труб водяного теплого пола
    • Виды разводок
    • Преимущественное использование спирали или зигзаг
  • Процесс укладки водяного теплого пола
  • Расчет водяного теплого пола

Монтаж системы водяного отопления на полу помещения предполагает расчет и проектирование расположения нагревательных элементов (труб) внутри пола. Наглядное изображение проекта в виде схемы водяного теплого пола позволяет представить себе работу системы отопления и отметить расположение элементов схемы на поверхности пола.

Теплый водяной пол создает комфортные условия, но для его монтажа требуются расчеты и предварительные чертежи схем укладки.

Схема монтажа теплого пола представляет собой изображение расположения водопроводных труб, обогревающих помещение. Правильный выбор схемы определяет эффективность теплого пола в качестве обогревателя.Существуют общие правила устройства системы водяного теплого пола.

Схема подключения теплого пола к источнику отопления

Рисунок 1. Схема подключения водяного теплого пола.

Вода, поступающая в помещение, имеет максимально возможную температуру. Величина температуры нагрева определяется мощностью отопительного котла. При движении по трубам, заглубленным в пол, вода передает тепловую энергию цементной стяжке, которая нагревает внутреннюю часть помещения. При такой схеме отопления теплый пол представляет собой радиатор.

Вода, выходящая из помещения, имеет более низкую температуру; поступает в котел для нагрева.

Вода циркулирует с помощью электрического насоса. В этой системе отопления источником энергии может быть как электрический котел, так и газовый, твердотопливный или любой другой источник нагрева воды в трубах. Поэтому водяной теплый пол универсален в выборе отопительного прибора и допускает замену одной печи на другую.

Встроенный манометр для контроля давления воды.Его показания при нормальной работе должны варьироваться в пределах от 1 до 3 бар.

Для обеспечения постоянного объема воды в системе предусмотрен расширительный бак. После спуска воды в трубы происходит ее нагрев, сопровождающийся тепловым расширением. Увеличение объема гасится бачком, в котором движется лишняя вода. При возможном испарении воды внутри системы недостаток теплоносителя восполняется из расширительного бака (рис. 1).

вернуться к содержанию

Коллектор в систему водяного теплого пола

Рисунок 2.С помощью кранов, установленных на каждой трубе, регулируется подача горячей воды, а значит температура.

На принципиальной схеме водяного пола принято обозначать горячую воду красным цветом, а выходящую прохладную — синим цветом. В каждую комнату отапливаемого помещения прокладывается отдельная ветвь – петля, выходящая из котла отопления и возвращающаяся к нему. Место системы водяного теплого пола, где одна труба делится на несколько отводов, соответствующих количеству отапливаемых помещений, называется коллектором.

Расположение коллектора определяется интерьером подсобного помещения, в котором находится котел. Возможно напольное и настенное размещение коллекторных переходов. Размещение настенного коллектора более удобно для пользователя. Пол – не создает излишних изгибов труб, поэтому более функционален для водяного теплого пола.

На каждой трубе от магистральной горячей трубы установлен кран для контроля количества поступающей воды. Управление количеством воды позволяет регулировать температуру цементного пола и воздуха внутри помещений разной площади.

Рис. 3. Трубы, выходящие из коллектора, перед входом в отапливаемое помещение изолируются для снижения потерь тепла.

Горячая вода, попадая в трубу, будет сильнее нагревать маленькое помещение, а помещение большого размера будет слабее. Поэтому для малой площади впускной клапан слегка закручивают на входе, ограничивая подачу горячей воды и снижая ее скорость в системе внутри этого помещения (рис. 2).

Трубы, проложенные в других помещениях, утепляются до входа в их отапливаемое помещение с целью снижения теплопотерь и сохранения максимально возможного количества тепловой энергии для конкретного помещения.Утепляющие элементы размещаются внутри цементной стяжки вместе с другими трубами, отапливающими помещение, в котором установлен котел напольного отопления (рис. 3).

Весь трубопровод системы водяного теплого пола расположен в одной горизонтальной плоскости. Это обеспечивает более свободный и равномерный поток воды внутри системы.

вернуться к содержанию

Подготовительные операции к установке теплых полов

Для устройства водяного теплого пола подложка сооружается из теплоизоляции и (при необходимости) гидроизоляции.Водопроводные трубы удобно крепить к выложенной поверх утеплителя сетке, которая является технологическим монтажным приспособлением. Вторая сетка может быть уложена поверх трубопровода отопления и выполнять армирующую функцию, если предполагается, что пол будет подвергаться значительным нагрузкам. Армирующая сетка равномерно распределяет оказываемое на пол давление по площади пола – радиатора, предотвращая появление щелей.

Рисунок 4. Схемы укладки водяного теплого пола

При горизонтальном расположении труб в системе водяного теплого пола перед монтажом утеплителя выполняется черновая выравнивающая стяжка, на которую укладывается утеплитель.Разница в высоте не должна превышать 1 см. В противном случае будет нарушен равномерный поток воды и будет наблюдаться разный нагрев салона.

Черновая бетонная стяжка в частном доме может совмещать функции утеплителя и основной опоры для теплого пола, если в ее состав входит глина, тир (опилки) или пенопластовая крошка.

Устройство водяного пола осуществляется трубами из металлопластика. Это самый популярный материал, используемый для обогрева полов в современном строительстве.Среди других материалов – сшитый полиэтилен (пластиковый полимер) и гофрированный металл.

вернуться к содержанию

Разводка труб водяного теплого пола

вернуться к содержанию

Типы макетов

Водяной пол можно укладывать двумя способами:

  • спираль или улитка;
  • зигзаг или змейка.

Укладка водяного пола спиралью имеет преимущество за счет меньшего количества изгибов трубы внутри помещения.

Схема разводки труб водяного теплого пола определяется формой помещения, расположением наружных стен, будущим расположением крупной мебели, назначением помещения (жилое или подсобное, хозяйственное).

Пространство вдоль наружных стен требует большего обогрева, поэтому, если они есть в помещении, входящая труба направляется к наружной стене, а затем размещаются ее завитки в направлении внутренних стен. Такой рисунок водяного пола называется «зигзаг» или «змейка» и чаще всего применяется в небольших помещениях (на рис.4, изображение №2).

Схема теплого пола

Зигзаг может обеспечить не только льготный, но и равномерный обогрев помещения. Для этого из двойной трубы укладываются отводы, в результате чего получается чередование входящей и выходящей (горячей и холодной) труб в схеме. Эта схема называется «двойная змейка» (на рис. 4, изображение №3).

Спираль всегда остается двойной, в которой красный горячий поток чередуется с холодным синим. Такая укладка водяного теплого пола применяется для больших помещений (на рис.4, изображение №1).

вернуться к содержанию

Предпочтительное использование спирали или зигзага

Рисунок 5. Схема спирали с уменьшающимся шагом вдоль одной стенки

Спираль имеет большое преимущество из-за меньшего количества больших изгибов. При меньших изгибах трассы вода более свободно течет по отопительному контуру. Иногда значительный угол изгиба трассы не дает возможности уменьшить шаг между трубами. В случае зигзагообразной укладки теплого пола минимально возможный шаг 200 мм, этого может быть недостаточно для обеспечения полноценного обогрева помещения.Более частые и крутые изгибы змейки делают ее укладку более трудоемкой.

Спиральная укладка позволяет располагать трубы на расстоянии 10 мм друг от друга. При этом упрощается процесс прокладки теплого водопровода, что немаловажно, если работы выполняются своими руками хозяина, не имеющего специальных строительных навыков.

В большинстве случаев для устройства теплого пола выбирают спиральный рисунок. Двойная змейка часто предназначена для помещений сложной конфигурации, где на полу установлены дополнительные конструкции, требующие прокладки трубопроводов.В таком помещении со сложным периметром разместить спираль по всему периметру часто не представляется возможным.

Рисунок 6. Постепенная размотка змеевика с конца трубы используется при укладке пола по спирали.

Одинарная змейка применяется в небольших помещениях с явно холодной наружной стеной. Хотя в этом случае целесообразнее выполнить теплоизоляцию наружной стены.

Можно использовать змею в угловых наружных комнатах здания.Затем входящая труба размещается в несколько оборотов вдоль 2-х наружных стен, после чего выполняется змейка посередине помещения.

Другим вариантом локального усиления обогрева пола, вдоль наружных стен или окон, является уменьшение шага (расстояния) между потоками в нужном месте. При схеме укладки по спирали входящая труба наматывается по внешнему периметру вдоль стен, с шагом у окна и наружной стены небольшого (50-100) мм, а между такими же витками внутри помещения увеличивается (150-200 мм) (рис.5).

Спиральный способ укладки считается универсальным, его можно использовать в помещениях с разной формой периметра.

Установка лучистого пола Evansville | Baylor Отопление и кондиционирование воздуха

Рассматривали ли вы установку системы лучистого обогрева пола? Если это так, важно знать, что процесс установки намного сложнее, чем тот, который используется для водяных или тепловых систем. Необходимо учитывать некоторые дополнительные факторы, такие как планировка, проводка, элементы управления, зонирование, температура воды, размер циркуляционного насоса и скорость потока.Когда дело доходит до установки теплого пола, вы должны доверять профессионалам из Baylor Inc.

«Они отлично поработали! Они были очень милы и уважительны к нашим клиентам. Наша система отопления очень старая и подключена к NOVAR, они даже связались с NOVAR, чтобы решить проблему и как можно скорее запустить тепло в нашем доме».

— Cindy

Почему выбирают наших профессиональных техников

Наши технические специалисты Baylor Inc. могут спроектировать, установить и обслуживать излучающие системы.Это гарантирует, что после завершения процесса установки лучистого пола мы будем поддерживать вашу систему в хорошем рабочем состоянии. Мы также понимаем, как отличить проблему проектирования от проблемы установки. Каждая система, которую мы устанавливаем, настроена для удовлетворения индивидуальных потребностей каждого дома с использованием только лучших материалов, деталей и оборудования, чтобы обеспечить беззаботную и долговечную систему.

Преимущества установки лучистого пола

Если вы все еще сомневаетесь, подходят ли вам системы лучистого отопления, рассмотрите предлагаемые преимущества:

  • Превосходный комфорт
  • Теплые полы в ванной и на кухне
  • Эффективность
  • Возможность зонирования: Это дает возможность регулировать температуру в помещении, что позволяет обогревать там, где вам это нужно больше всего.
  • Свобода декорирования: нет проблем с вентиляционными отверстиями, так как вся система встроена в пол.
  • Добавленная стоимость для вашего дома
  • Надежность

Теплый пол Преимущества

Теплый пол — это относительно новое достижение в технологии напольных покрытий. Возможность обогреть свой дом без громоздкой системы отопления весьма выгодна для семьи. Помимо места, другие преимущества включают большую долговечность и надежность. Эта система может пережить печь вашего дома; правильно обслуживаемая система может прослужить 35 и более лет. Кроме того, известно, что система экономит деньги домовладельцев на ежемесячных счетах за электроэнергию и отопление.

Теплый пол нагревает всю комнату снизу доверху, обеспечивая комфорт большему количеству людей в доме. Это, в свою очередь, означает, что вам не нужно поднимать термостат так высоко. Система лучистого теплого пола — это инвестиция, которая со временем окупится. Позвоните нам сегодня для консультации.

Почему лучистое тепло лучше других методов обогрева?

Поскольку горячий воздух поднимается вверх, лучистое отопление обладает мощной способностью нагревать всю комнату снизу вверх.Каждый предмет в комнате поглощает тепло пола, позволяя вашей семье оставаться максимально комфортными. Поскольку вы нагреваете все, а не только циркулирующий воздух, ваш дом будет поддерживать уровень тепла, который не рассеивается так быстро. Вы также не столкнетесь с холодными точками, что является серьезной проблемой для печных систем отопления.

Кроме того, система работает абсолютно бесшумно, что практически не вызывает дискомфорта или раздражения. В системе отопления есть только одна движущаяся часть, и для ее эффективной работы требуется минимальное техническое обслуживание.Вы должны проводить периодические проверки, чтобы убедиться, что ваша система лучистого отопления работает должным образом.

Не повредит ли тепловое излучение паркетные полы?

При правильной установке и настройке система лучистого отопления не повредит паркетные полы в вашем доме. Рекомендуемая температура поверхности для любого пола составляет около 85 градусов по Фаренгейту, и техник, который устанавливает паркет и систему лучистого отопления, определит правильную стратегию управления.

Известно, что натуральная древесина быстро нагревается и остается уютной для тех, кто ходит босиком. Благодаря современной технологии лучистого отопления полы из твердой и инженерной древесины прекрасно работают без какого-либо риска повреждения. Вы также можете добавить вставки поверх системы лучистого отопления, если хотите. В целом, однако, система отопления безопасна и не повредит ваши полы, что, как мы знаем, в первую очередь требует значительных инвестиций. По любым вопросам о вашей конкретной системе отопления и паркетных полах обязательно обращайтесь в Baylor Inc.сегодня.

Никогда не пытайтесь укладывать теплый пол самостоятельно, особенно если у вас нет опыта в этом. Вместо этого опытные и профессиональные технические специалисты Baylor Inc. могут выполнить эту работу за вас. Позвоните нам сегодня, чтобы назначить встречу по телефону 812.425.8435.

видов лучистого отопления на HydronicHeating.net

Понимая, как работает лучистое отопление, мы собираемся рассмотреть различные варианты, которые доступны, когда речь идет о системе водяного отопления для дома.Проекты отопления для лучистой системы могут быть адаптированы к большинству жилых потребностей, будь то новый индивидуальный дом или реконструкция в историческом районе. Гибкость этого типа передовой системы отопления дома, а также высокий уровень энергоэффективности сделали лучистое тепло все более популярным выбором как для подрядчиков, так и для семей.

Основное оборудование

Для каждой конструкции водяного отопления дома потребуются следующие основные элементы для обогрева дома:

  • Бойлер – Средство для нагрева жидкости.
  • Жидкая среда – Традиционно это была вода, но некоторые системы допускают использование других жидкостей или смесей воды и антифриза.
  • Коллектор/Термостат – Подключенный к термостату водопроводный коллектор является центром управления потоком воды и температурой в помещении.
  • Трубка – PEX или другая форма пластиковой трубки в значительной степени универсальна для всех гидравлических систем, с очень небольшим количеством медных или других жестких труб.
  • Теплообменник – Радиатор, обогреватель плинтуса или элемент пола, передающий тепло в дом.
  • Насос – Для поддержания циркуляции нагретой жидкости, чтобы тепло постоянно пополнялось.

При таком понимании существует множество различных вариантов каждого элемента, которые используются в зависимости от типа водяной системы отопления, которую вы хотите установить в своем доме.

Опции котла

Краеугольным камнем любой гидравлической системы является энергоэффективный котел, который нагревает жидкость с минимальными потерями тепла или потерями энергии.В дополнение к стандартному котлу для систем лучистого отопления существует несколько различных вариантов котла, а также компоненты, которые работают в паре с вашим котлом.

  • Водяные водонагреватели без резервуара . Эти водонагреватели намного меньше, чем традиционные безрезервуарные водонагреватели, и специально разработаны для подачи по требованию энергоэффективной горячей воды для лучистого тепла.
  • Комбинированный котел для систем горячего водоснабжения и отопления . Первоначально более распространенные в коммерческих зданиях, комбинированные котлы, которые позволяют использовать водяное отопление и горячее водоснабжение, начинают появляться и для жилых помещений.Они могут быть предназначены как для резервуаров с водой, так и для безрезервуарного нагрева воды.
  • Солнечный водонагреватель — Солнечный нагреватель сам по себе не обеспечит достаточного количества нагретой воды, но может повысить энергоэффективность системы и работать в тандеме с вашим бойлером. Панель на крыше нагревает жидкость, которая течет по трубам внутри резервуара для хранения воды. Это создает воду, которая предварительно нагревается естественным образом и требует меньше энергии от котла для доведения до нужной температуры.
  • Геотермальный тепловой насос . Подобно вышеописанному солнечному нагревателю, геотермальные тепловые насосы могут предварительно нагревать воду, используя естественное тепло, находящееся на глубине нескольких футов под землей. Это уменьшает количество природного газа, электричества или масла, которое потребуется вашему котлу для нагрева воды.

Варианты жидкости

Традиционно водяное отопление состоит из горячей воды в качестве метода передачи тепла, и, хотя это все еще является нормой, современные системы лучистого отопления могут также включать другие жидкости для обогрева дома. Гликоль — это обычный антифриз, который добавляют в систему с замкнутым контуром. Это может помочь защитить воду от замерзания, если трубопровод проходит через открытые участки, а также повысить температуру кипения воды.Потребность в антифризе или других жидкостях, отличных от воды, будет объяснена вашим установщиком и разработана с учетом ваших конкретных потребностей в отоплении.

Теплообменники и их расположение

  • Излучающие петли для пола – Излучающие полы стали очень популярными при строительстве новых домов, так как их гораздо проще добавить в бетон или систему перекрытий пола во время первоначального строительства дома. Он может обеспечить постоянный комфортный обогрев равномерно по всему дому.
  • Обогреватели/радиаторы плинтуса – Водяные блоки плинтуса и радиаторы могут быть намного проще в установке при реконструкции дома, поскольку для них требуется меньше труб под полом. Они могут быть незаметно расположены вдоль стен комнаты, но вы должны следить за тем, чтобы они не были заблокированы мебелью, чтобы тепло могло излучаться в комнату.
  • Стены и потолки — Подобно установке теплого пола, как указано выше, настенные и потолочные излучающие панели можно размещать за стенами, и они могут обогревать большую площадь.Эти панели чаще всего работают на электрическом лучистом тепле, а не на водяном, из-за возможности повреждения водой. Они могут быть отличным дополнением к водяному отоплению жилых помещений, особенно в помещениях, где большие площади пола покрыты шкафами, например, на кухнях.

Наружное лучистое отопление

В дополнение к удовлетворению ваших потребностей в отоплении помещений, наружные системы лучистого отопления могут быть очень полезным дополнением к вашему общему проекту HVAC.

  • Snow Melt – Для тех, кто живет в районах с большим количеством снегопадов или льда, система лучистого обогрева для таяния снега на тротуарах и подъездных дорожках может сделать ваш дом намного безопаснее.Кроме того, лучистое отопление крыши может помочь защитить вашу крышу от наледи и будущих утечек из-за накопления снега и льда.
  • Бассейны с подогревом – Любой, кто любит комфортный бассейн с подогревом, оценит излучающие контуры обогрева под стенками бассейна, которые обеспечивают энергоэффективный способ поддержания тепла в бассейне и продления плавательного сезона.

Электрическое лучистое отопление

Гидравлические системы не являются единственным средством лучистого тепла. Электрические полы с подогревом являются альтернативным методом лучистого отопления, который может подходить для некоторых проектов отопления жилых помещений.Хотя основное внимание на этом веб-сайте уделяется использованию гидравлической системы для всего дома, важно знать все ваши варианты, чтобы вы могли принять решение о том, какая конфигурация или комбинация систем будет работать лучше всего для вас. Вот несколько вещей, которые вы должны знать об электрическом обогреваемом полу:

  • Дизайн – Электрические теплые полы работают аналогично электрическому одеялу. Типичная установка выполняется путем раскатывания тонкого слоя мата или сетки, который содержит электрические нагревательные змеевики низкого напряжения, расположенные по образцу, аналогичному водяным излучающим трубам.Они приклеиваются или прикрепляются к основанию, а сверху наносится тонкий слой самовыравнивающегося цемента. После этого большинство типов напольных покрытий можно укладывать поверх электрических полов, причем плитка является наиболее популярным выбором. Наконец, система должна быть подключена к домашнему электроснабжению и термостату. Вы захотите убедиться, что электрическое подключение выполнено лицензированным электриком, но фактическая установка пола — отличный проект для домовладельца, который делает все своими руками.
  • Когда использовать – Полы с электрическим подогревом обычно не используются в качестве системы отопления всего дома, вместо этого электрические лучистые полы используются в качестве вторичной системы, чтобы сосредоточить внимание на определенных областях дома. Их простота установки позволяет домовладельцам с принудительным воздушным отоплением выполнить небольшой проект реконструкции и добавить роскошь лучистого тепла в те области, где они больше всего в нем нуждаются. Ванные комнаты, кухни, подвалы и гаражи являются популярными местами для установки полов с электрическим подогревом, потому что они позволяют вам иметь теплые полы с равномерным подогревом в определенное время, когда вы и ваша семья наслаждаетесь этим пространством.
  • Стоимость – Электрическая система лучистого пола может иметь меньшую начальную стоимость установки по сравнению с водяным отоплением.Это связано с простотой укладки матов электрических змеевиков вместо гидравлических петель, а также с тем, что полы с электрическим подогревом можно легко подключить к электросети дома. С другой стороны, эксплуатационные расходы на электрическое лучистое тепло намного выше, чем на водяную систему, поэтому большинство людей предпочитают, чтобы их решение для отопления всего дома было водяным, и экономят на установке электрических лучистых полов только для целевых областей.

Radiant гидронические системы могут быть спроектированы с учетом множества различных вариантов, упомянутых выше.Это гарантирует, что окончательный план отопления будет соответствовать потребностям вашей семьи в комфорте и долгосрочной доступности.

Независимо от того, пытаетесь ли вы добавить суперэнергоэффективную систему лучистого пола в новый индивидуальный дом или максимально увеличить пространство, которое у вас есть в доме, перестроенном с помощью безрезервуарных водяных блоков горячей воды и радиаторов, есть план водяного отопления, который может работать для вас.

Схема водяного теплого пола. Схема укладки и подключения водяного теплого пола

В этой статье речь пойдет о проекте водяного пола.Здесь будут даны ответы на вопросы о том, зачем он нужен, и как его правильно реализовать. Также подробно расписана схема водяного теплого пола.

Особенности проекта

В одних случаях его наличие желательно, а в других — обязательно. Лучше, чтобы он был, если теплый пол будет вспомогательной (то есть не основной) системой. Также желательно сделать проект, когда он занимает небольшую площадь (до 20 кв.м.). Если этот этаж является основной системой отопления (или вспомогательной), но затрагивает большее пространство, то составление схемы обязательно.

Что это такое?

При монтаже системы такого пола в новостройке, а также в некоторых других случаях требуется проведение пуско-наладочных работ. Если проект не составлен, то можно получить отказ. Поэтому рекомендуется позаботиться об этом заранее. В противном случае вам все равно придется заниматься черчением, только уже задним числом. Если речь идет об установке системы водяного теплого пола с привлечением профессиональных строителей, то лучше всего прибегнуть к оформлению подряда.Он основан на проекте. Последнее является обязательной частью договора.

Ценовая политика

Если проекта нет, то стоимость и сроки выполнения работ в любом случае увеличиваются в разы. Дело в том, что в такой ситуации монтажный или строительный процесс будет неорганизованным. По оценкам специалистов, на покупку системы и ее установку требуется до 60 евро за 1 кв. м. Исходя из этого, в доме площадь теплых полов до 100 кв.м., придется потратить до 6 тыс. евро. Таким образом, монтаж системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае нужно начинать экономить. Это касается выполненных работ, оборудования и материалов. Снизить стоимость последнего возможно. Для этого необходим точный технический расчет. На его основе составляется схема водяного теплого пола. За счет этого исключается неоправданный завышенный расход тепловой мощности. Кроме того, гарантировано обеспечение комфортных условий в доме.Планировка водяного теплого пола позволяет учесть все важные детали, а также сэкономить на приобретении необходимого оборудования.

Особенности технического расчета

Как показывает практика, схема водяного теплого пола своими руками изготавливается редко. Для оформления требуются некоторые знания. Кроме того, нужно иметь представление о свойствах различных материалов, принципе работы системы отопления, а также правилах и нормах монтажа.Схема устройства теплых водяных полов должна содержать технический расчет. Его реализацией занимается дизайнер. Для того, чтобы произвести тепловой расчет дома, необходимо предоставить специалистам следующую информацию:

  1. Сведения о помещениях СО (указывается тип покрытия и установка мебели).
  2. Расположение ответвлений и стояков внутри здания.
  3. Информация о требуемой температуре в помещениях.
  4. Информация о материале наружных стен (здесь также указывается тип дверей и окон).
  5. Расположение котла и его высота над полом.
  6. Поэтажный план дома (указать размеры наружных стен, дверей и окон).

Укладка теплых водяных полов выполняется на основании технического расчета.

Важная информация

Схема укладки теплых водяных полов включает очень много элементов. Стоит обратить внимание на то, чтобы важные моменты не были упущены дизайнерами и согласованы с владельцами дома.

Разбивка помещений в поле

Процесс деления на участки — очень важный момент. Если его проигнорировать, то, скорее всего, произойдет разрушение стяжки. Это зависит от его теплового расширения. Разделение на поля происходит как раз для того, чтобы это компенсировать. Количество получаемых секций зависит от геометрии и площади помещения.При этом максимальная площадь формируемого поля составляет не более 40 квадратных метров. м

Компенсационные швы

Предусматриваются по границам полей, которые получаются после разбивки помещения. Это делается для того, чтобы стяжка не растрескалась. По сути, деформационные швы представляют собой своего рода зазоры. Они могут быть заполнены демпфирующей лентой, пенополиэтиленом или пенополиэтиленом. Для того чтобы осуществить прокладку трубы через компенсатор, ее помещают в защитный жесткий кожух.Последняя представляет собой гофрированную трубу, длина которой составляет до 500 мм. Необходимо обратить внимание на то, что через компенсатор может проходить только линия контура обратки или подачи.

Технология монтажа

Необходимо согласовать этот момент с проектировщиком. Выбор материалов, используемых для монтажа труб, будет зависеть от выбранного метода. В настоящее время наиболее распространены две технологии устройства теплых полов: «сухая» и «мокрая». Выбор верхнего финишного покрытия зависит от требуемой температуры труб отопления.Например, максимальные параметры, разрешенные производителем, составляют 25 градусов. Указанной температуры обогрева пола может быть недостаточно. В некоторых случаях требуется смена верхнего декоративного покрытия. Возможна установка системы настенного отопления.

Что должно произойти после завершения проектирования?

Предполагается наличие у владельца на руках поэтажного плана системы отопления. В нем должна быть четко отражена информация обо всех компонентах системы:

  1. Настройки автоматизации.
  2. Размещение труб (указать длину и диаметр секций).
  3. Информация о необходимой мощности для каждой комнаты (напольное или радиаторное отопление).
  4. Расположение и размер радиаторов.
  5. Указана полная схема прокладки труб (диаметр и длина каждого контура системы, температура теплоносителя, шаг устройства такого теплого пола).

На чертеже должна быть отражена полная схема водяного теплого пола.Там же указывается толщина бетонной стяжки. Владельцу должна быть предоставлена ​​вся информация о специфике материалов и оборудования, с помощью которого будет производиться монтаж водяного теплого пола. Схема установки позволит избежать ошибок в процессе самой работы.

Необходимые инструменты и материалы

В соответствии с информацией, содержащей технический план и схему подключения водяного теплого пола, перед работой необходимо подготовить:

  1. Дозатор с расходомерами.
  2. Коллекторный шкаф.
  3. Пластификатор (добавляется в бетон, предназначен для заливки пола).
  4. Фитинги для труб
  5. Полный набор инструментов для компенсаторов.
  6. Полосы из полипропилена или демпферная лента.
  7. Теплоизоляционный материал.
  8. Специальные трубы, предназначенные для конфигураций теплых полов (должны быть кислородонепроницаемыми, устойчивыми к температуре и давлению).

К основному плану необходимо приложить и схему коллектора водяного теплого пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

  1. Варианты отделочных покрытий.
  2. Варианты схем укладки труб.
  3. Жидкости для системы.

В процессе установки определится с этим слишком поздно. Об этом лучше позаботиться на начальном этапе проектирования.

Теплый пол: схемы разводки

Разводка труб по основанию может осуществляться разными способами.На данный момент использую два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змейка

Эта укладка подходит для большинства комнат, которые имеют среднюю или маленькую площадь. Следует отметить, что начальный участок трубы будет иметь самую высокую температуру. По этой причине монтаж следует начинать со стороны стены, имеющей наибольшую теплопотерю. Эта область называется границей или пограничной зоной. Здесь шаг укладки уменьшен, чтобы иметь возможность компенсировать потери тепла.Чаще всего расстояние между трубами не превышает 300 мм. Дело в том, что при большем шаге может образоваться «зебра температуры». В краевой зоне расстояние уменьшается до 200 мм. Действителен, если он даже меньше. При этом большую роль играет минимальный радиус изгиба трубы. Змеевидный контур характеризуется неравномерным распределением тепла. Чтобы избавиться от этого, необходимо сделать двойную укладку.

Спираль

Такая схема водяного теплого пола предполагает параллельное расположение отрезков подающей и обратной труб.За счет этого компенсируется снижение температуры. Спираль отлично подходит для помещений с большим потреблением или большой площадью. Такая схема подключения водяного теплого пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшается. Это делается для компенсации потери тепла. Таких зон всего два вида: раздельные и интегрированные.Последний включается в одну петлю. Его образование происходит за счет уменьшения шага кладки у наружных стен. При этом в зоне пребывания дистанцию ​​необходимо увеличить. Граничная область формируется с помощью отдельного контура. Если длина последнего более 100 м, то для обогрева этого участка потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Верхняя отделка Информация

Это очень важный элемент теплопередачи по всей системе пола. Материал покрытия необходимо выбирать очень тщательно. Следует обратить внимание на его термостойкость. Рекомендуется использовать следующее:

  1. Ламинат.
  2. Линолеум.
  3. Деревянная доска (рекомендуемая толщина — до 15 мм; это связано с низкой теплопроводностью этого материала).
  4. Паркет.
  5. Плитка керамическая (рекомендуемая толщина — до 30 мм.).

Особенности паркета

При этом возникает большое количество вопросов. Дерево – гигроскопичный материал. В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом. Это связано с тем, что температура последнего повышается. Для относительной влажности «самовыравнивание» необычно. Если в какой-то конкретной зоне происходит повышение температуры, то она обязательно будет снижаться. Канадский клен нельзя использовать для теплых полов.Это относится и к буку. При изменении относительной влажности геометрические размеры этих пород древесины сильно «прыгают». Все остальное можно использовать в системах водяного теплого пола. Рекомендуемая температура воздуха при укладке деревянного покрытия +20 градусов. Относительная влажность воздуха должна быть в следующем диапазоне: 30%-60%. Применение любого типа покрытия предполагает обязательное ограничение температуры, которая подается в систему теплоносителя. Как правило, все рекомендации есть в прилагаемой инструкции производителя.Схема водяного теплого пола с термостатом предполагает установку оборудования для поддержания постоянной температуры в системе.

Информация о жидкости

Водяная система теплого пола может быть залита дистиллированной или обычной водой, а также антифризом. Последний лучше всего использовать при неравномерном обогреве помещения в холодные периоды. Это должно быть отражено заранее в проекте системы.

Где лучше всего использовать?

Как правило, используется контур теплой воды.этаж в частном доме. При установке системы в ограниченных по площади помещениях (спальня, кухня, ванная комната) проще всего использовать электрическую вариацию. Это связано с тем, что трубы разместить на небольшом пространстве сложнее, чем кабель. В том случае, если такая система отопления станет основной, лучше всего использовать водяной тип конструкции. Следует отметить, что в многоэтажном доме с централизованным отоплением запрещено использовать водяной теплый пол. Схема системы из отдельного контура обязательно согласовывается с соответствующими органами.

Слоистая конструкция

Схема устройства теплых водяных полов примерно следующая:

  1. Теплоизоляция (используется ЭППС или пенополистирол).
  2. Гидроизоляционное покрытие или оклеивание.
  3. Основная плита.

дополнительная информация

В конкретном случае требуется расчет толщины теплоизоляции, которая будет иметь водяной теплый пол. Схема должна содержать эту информацию. Что касается рулонного утеплителя, имеющего алюминиевую поверхность, то рекомендуется использовать варианты с содержанием лавсана.Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что трубы можно укладывать прямо на пенополистирол или пенополистирол. Таким образом, промежуточный слой пропускается. Следует обратить внимание на трубы водяного теплого пола и бетонную стяжку с добавлением пластификатора. Предполагает наличие армированной сетки с ячейками. Рекомендуемый диаметр проволоки до 4 мм. Толщина стяжки подобного пола (с учетом наличия труб) до 10 см.Существуют определенные рекомендации по применению пластификатора. Считается, что если добавить его в состав стяжки, то можно сделать так, чтобы ее толщина была 3 см, при этом ее армирование необязательно. Это мнение не соответствует действительности. Применение пластификатора не отменяет необходимости армирования стяжки. При этом его минимальная толщина должна достигать 5 см. В случае использования пластификатора его вводят в смесь строго по прилагаемой инструкции. Чрезмерное его количество приведет к «перегоранию» системы.Таким образом, могут появиться трещины. Арматурная сетка обязательно должна располагаться над трубами. Это позволит равномерно распределить эксплуатационную нагрузку. В наше время часто можно встретить рекомендации, что якобы сетку можно расположить прямо над трубами. Однако в этом случае выполнение его конструктивной роли невозможно. Дело в том, что трубы удобно крепить к сетке. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними.Что касается напольного финишного покрытия, то на этом материале обязательно маркируется возможность его использования в устройстве теплого пола.

Bobcat & Sun, Inc. | Bobcat & Sun, Inc

С удовольствием рекомендую работу Bobcat & Sun, Inc. Они установили котел для нашего бревенчатого дома около девяти лет назад. Работа была отличной — высокоэффективной. С тех пор он работает без сбоев, обогревая подъездную дорожку и полы по всему дому. Мы были очень довольны, и я с радостью снова поработаю с Бобом Клариджем.Он честен, обстоятелен и очень хорошо осведомлен. Каждый раз, когда я звоню с небольшим вопросом, он находит для этого время и действительно знает свое дело. Я чувствую, что нам очень повезло работать с Bobcat, потому что каждая деталь нашего дома была важна для меня, и Боб позаботился о том, чтобы все было сделано правильно. Его работа бесподобна, и он непревзойденный профессионал.


Джерри и Вики Спандел — Резидент Ранчо Блэк Бьютт ,

Боб, вот новости об эффективности нашего дома.Напоминаем, что площадь нашего дома составляет 3000 квадратных футов на основном уровне и 2200 квадратных футов на цокольном этаже. Мы использовали конструкцию ICF, лучистое тепло повсюду, бойлерную систему для горячей воды с бесконечным резервуаром для воды. Мы используем газ для приготовления пищи, отопления дома и нагрева горячей воды. С семьей из пяти человек мы в среднем 3 раза загружаем белье, 6-7 раз принимаем душ и загружаем посудомоечную машину в день. Из-за ICF у нас нет кондиционера, но мы используем циркуляцию воздуха, чтобы поддерживать свежий воздух в доме. Вот прекрасная часть лучистого тепла.У меня есть баллон с пропаном на 1000 галлонов, который вмещает примерно 800 галлонов. Заполняю примерно раз в 9 месяцев. Это примерно 177 долларов в месяц.

«Боб, я также хочу поблагодарить вас за ваш профессионализм. Когда я проводил исследования по лучистому теплу, другие сказали мне, что вы дороже, чем у конкурентов, но предоставленная вами услуга того стоила. По правде говоря, ваша ставка был выше одних и ниже других, но они были правы в твоем служении, оно было безупречным.Ваши сотрудники вежливы, компетентны и надежны. Я думаю, Пэт и Джим знают больше, чем ты. В любом случае, еще раз спасибо за все, что вы сделали, чтобы сделать наш дом приятным.


Набережная Ричерсон — Сестры-резиденты ,

Компания Bobcat & Sun установила для меня солнечный водонагреватель с обратным стоком в 1984 году. Эта система до сих пор работает, и за последние 25 лет ее посещали всего 2 раза для планового обслуживания. Они очень надежны, делают работу качественно и действительно знают свое дело.Они также терпеливо объясняют, как все работает. Я считаю систему, которую я должен иметь большой ценностью. Кроме того, мне нравится нанимать местных талантов и хранить деньги, которые я трачу на месте. Думай о солнечной энергии, действуй локально! Я искренне рекомендую Bobcat & Sun для любой солнечной работы, которую вы рассматриваете.


Джуди Мередит — Резидент Седлбэк ,

подробный разбор монтажных систем и примеры монтажа своими руками

Для выполнения монтажа водяного пола вовсе не обязательно иметь большой опыт работы с системами водоснабжения или покупать специальное оборудование.Разберемся, как подключить систему самостоятельно.

Устройство водяного теплого пола


Теплый водяной пол представляет собой простую систему, состоящую из следующих элементов:
  • Гибкие пластиковые трубы . Представляют собой изделия, по которым движется теплоноситель.
  • Насос . Нужен для того, чтобы вода в системе циркулировала непрерывно.
  • Источник тепла … Вода, поступающая из централизованного водопровода, холодная.Перед подачей в инженерную систему его необходимо подогреть. Как правило, для этой цели используется газовый котел, к которому подключаются теплые полы.
  • Смеситель термостатический … Предназначен для поддержания заданной температуры в системе.
  • … Этот элемент нужен для того, чтобы система была регулируемой.
Из названия понятно, что теплоносителем в этой системе является вода, которая, проходя по контуру, отдает тепло. Соответственно, вода, выходящая из системы, имеет достаточно низкую температуру.Поэтому запрещается устанавливать такие инженерные конструкции в квартирах многоэтажных домов.

Исключение составляют только те жилые помещения, в которых оборудована автономная система отопления. Вне зависимости от того, есть в квартире автономное отопление или нет, следует обратиться в ЖЭК и узнать, можно ли установить теплый водяной пол. Если есть возможность, сотрудник ЖЭКа подскажет, что для этого нужно.

Гибкие трубы, по которым движется теплоноситель, после укладки заливают стяжкой.Соответственно, провести ремонтные работы достаточно проблематично. Первый шаг — разорвать галстук. Все дальнейшие действия равносильны установке системы. Поэтому следует выбирать качественные трубы.

Каждый контур (а их количество зависит от квадратуры помещения) должен состоять из сплошной трубы. Поэтому для водяных полов используют два вида труб: металлопластиковые и изделия из сшитого полиэтилена.

Достоинства и недостатки водопроводной системы


Перед тем, как перейти к особенностям монтажных работ, рассмотрим, какими достоинствами обладает данная инженерная система и в чем ее недостатки.

Преимущества водяного пола следующие:

  1. Монтажные работы не предполагают приобретения специального оборудования или инструментов. Следовательно, дополнительные затраты при монтаже сводятся к нулю.
  2. Водяной пол можно укладывать под любое декоративное напольное покрытие. Он совместим даже с такими деликатными поверхностями, как ламинат.
  3. Эта система экономична.
  4. Теплые водяные полы можно использовать как основной и единственный источник тепла.Особенно это актуально для помещений, где наружные стены полностью остеклены. Установленные возле окон традиционные батареи будут портить внешний вид помещения.
  5. Система не зависит от наличия источника питания.
Недостатки водяного пола следующие:
  • При нарушении целостности трубы есть риск затопления.
  • Ремонтные работы сопряжены с определенными трудностями.
  • Из-за того, что трубы находятся в стяжке, нет возможности следить за их состоянием.
  • Не всегда возможно получить разрешение на установку данного оборудования.
Теплые водяные полы имеют больше преимуществ, чем недостатков. А риск затопления можно свести к минимуму, используя при монтаже качественные материалы. Нарушение целостности металлопластиковой трубы, не боящейся агрессивной среды, может произойти только в результате изгиба при монтаже.

Основные виды теплых водяных полов


Существует два способа монтажа инженерной системы.Исходя из выбранного метода, водяные полы бывают двух видов: бетонные и напольные.

Чаще всего контур, по которому протекает теплоноситель, заливают бетонной стяжкой. Полы, уложенные подобным образом, называются бетонными. У них есть несколько недостатков. На высыхание стяжки уходит много времени. Приступать к укладке финишного покрытия можно только после его полного высыхания. Это может занять 20-28 дней.

Если вам нужно выполнить укладку в короткие сроки, то этот способ не подходит.Ускорить процесс высыхания стяжки можно, используя смеси, предназначенные для работы с водяными полами. Замешивание раствора и его заливка – довольно трудоемкие процессы.

При необходимости устранения течи стяжку придется демонтировать полностью. После завершения ремонтных работ нужно повторно залить пол раствором. Это не очень удобно и влечет за собой немалые финансовые затраты.

В защиту этого метода укладки можно сказать, что бетонная стяжка достаточно хорошо проводит тепло.Соответственно, система будет работать эффективно, а потери тепла будут минимальными.

Монтаж водяного пола плоским способом предполагает использование готовых материалов, которые укладываются поверх теплоносителя. Под напольное покрытие укладывается алюминиевая пластина, которая отражает тепло, получаемое от теплоносителя.

Этот способ укладки используется гораздо реже, чем бетонный. Как правило, строители используют его, когда плиты перекрытия слабы и значительно увеличить нагрузку на них невозможно.

Следует отметить, что при монтаже инженерной системы таким способом высота этажа существенно не увеличивается. Поэтому в помещениях с низкими потолками его можно укладывать и плашмя. Ну и последний аргумент в пользу плоского метода – отсутствие мокрых работ.

Делая выбор между бетоном и подогревом пола, необходимо знать, что стяжка будет остывать гораздо дольше, чем материалы, используемые при укладке напольным методом. Бетонный пол с подогревом остывает за 40-48 часов.Укладка такая же практически моментальная.

Технология монтажа водяного теплого пола

Технологию укладки условно можно разделить на несколько этапов. Первый подготовительный. Необходимо не только запастись всеми необходимыми материалами, но и произвести расчеты. Далее следует подготовка чернового основания, установка коллекторного шкафа и прокладка контуров. И, наконец, подключение системы.

Правила расчета водяного пола


Многие ошибочно полагают, что монтаж водяного пола нужно начинать с покупки труб и других строительных материалов.Но, прежде чем идти в магазин, нужно сделать расчеты. Ведь контур теплого пола должен быть сплошным. Поэтому нужно точно знать длину контура.

Напрямую зависит от площади помещения. Специалисты рекомендуют устанавливать водяные полы в тех помещениях, площадь которых не превышает 40 м 2 . Если показатель составляет 50-60 м 2 , помещение целесообразно разделить на несколько зон и проложить несколько контуров. При этом необходимо разделить комнату на зоны так, чтобы все контуры были примерно одной длины.В противном случае температура пола в разных местах будет разной.

Помимо квадратуры, следует учитывать длину трубы. Эксперты сходятся во мнении, что длина одного контура не должна превышать 60 метров. В противном случае теплоноситель на выходе будет иметь температуру значительно ниже, чем на входе. Соответственно, напольное покрытие будет нагреваться неравномерно.

Составление схемы укладки водяного теплого пола


После окончания расчетов выполнить чертеж.Схема водяного пола должна максимально соответствовать всем нормам и требованиям. Особенно тщательно его нужно проектировать для комнаты, которая была разделена на несколько секторов. Контуры, расположенные в разных секторах, не должны иметь точек соприкосновения.

Укладываемые трубы должны находиться на определенном расстоянии друг от друга. Это расстояние называется «шагом». Размер шага может варьироваться от 10 до 30 см. Если шаг укладки превышает 30 см, система станет неэффективной. И нет смысла прокладывать теплоноситель с шагом менее 10 см.Это не сделает его работу более эффективной. И длина контура увеличится. При этом шаг должен быть одинаковым по всей поверхности помещения.

Также при составлении схемы стоит учитывать, что трубы нельзя размещать вплотную к стенам. Свободного пространства должно быть не менее 10 см. Вблизи наружных стен расстояние установки может быть уменьшено. Эта мера объясняется тем, что тепло здесь уходит значительно быстрее.

Что касается схемы укладки труб, то на сегодняшний день существует два варианта: улитка и змейка.Чтобы свести к минимуму гидравлические потери, рекомендуется использовать спиральную установку. Однако в помещениях со сложной геометрией не всегда есть возможность использовать этот метод. В этом случае трубы приходится укладывать змейкой. Что касается размеров комнаты, то для больших комнат больше подойдет улитка, а для маленьких – змейка.

Чтобы нарисовать схему водяного теплого пола, необходимо изначально изобразить помещение на бумаге. Далее нарисуйте линии, параллельные стенам. Расстояние между ними должно быть равно шагу укладки.Количество строк должно быть парным. Таким образом, на диаграмме должна быть сетка. Для таких особенностей будет достаточно просто нарисовать схему установки теплоносителя.

Подготовка основания к устройству водяного пола


В первую очередь необходимо очистить его от загрязнений и выровнять черновое основание. Его выравнивают, чтобы толщина укладываемой впоследствии стяжки была одинаковой. Если его толщина в разных местах помещения разная, то добиться равномерного прогрева пола не получится.

Затем на черновое основание необходимо уложить гидроизоляцию. Это делается для того, чтобы на систему не попала влага, которая присутствует в нижних уровнях. После укладки гидроизоляционного слоя на стены помещения наклеивается демпферная лента толщиной 10-15 см
. Далее необходимо установить теплоизоляцию. Это делается для минимизации потерь тепла.

При укладке теплоизоляционного материала необходимо учитывать этажность помещения. Если он расположен на первом этаже, а под ним холодный подвал, то толщина такого слоя должна быть 23-25 ​​см.Если помещение находится на 2, 3 и т.д. этаже, то можно ограничиться толщиной слоя 3-5 см.

Установка распределительного шкафа


Коллектор является частью инженерной системы, обеспечивающей его регулируемость. На рынке можно найти коллекторы, стоимость которых достаточно низкая. Однако после установки такого элемента система становится практически нерегулируемой, так как в дешевых устройствах нет ничего, кроме запорного вентиля. Более дорогое оборудование оснащено регулируемыми клапанами.Стоит остановиться на этом варианте.

Чтобы сделать систему максимально управляемой, рекомендуется приобретать коллекторы с клапанами, оснащенными сервоприводами и премиксерами.

Также необходимо купить коллекторный шкаф. В нем трубы, в которые поступает теплоноситель, будут подключаться к системе теплоснабжения помещения. Также в коллекторном шкафу имеются регулировочные элементы. Поэтому к нему всегда должен быть свободный доступ.

При выборе места для коллекторного шкафа следует учитывать, что трубы каждого контура должны быть к нему подходящими.Он крепится к стене. Поэтому в выбранном месте необходимо сделать углубление, размеры которого соответствуют шкафу коллектора.

Укладка труб водяного теплого пола


По схеме необходимо укладывать трубы. Чтобы они не сдвинулись при монтаже, можно предварительно постелить на пол армирующую сетку. К нему удобно прикрепить контур с помощью проволоки.

Не затягивайте провод слишком туго. В противном случае трубы могут деформироваться в процессе эксплуатации.А в местах деформации возрастает риск нарушения целостности. Но можно обойтись и без армирующей сетки. Трубы крепятся к теплоизоляции с помощью специальных зажимов и хомутов.

Один конец трубы вводится в распределительный шкаф. Остальной контур укладывается по схеме. После установки контура второй конец подается в шкаф коллектора, где впоследствии будет соединен с обратным коллектором.

При укладке труб необходимо соблюдать осторожность, чтобы не образовались перегибы, которые можно определить по беловатым полосам на изгибе.Радиус изгиба не должен превышать пятикратного диаметра трубы.

Подключение системы «водяной пол»


Каждый контур замкнут. Из котла в систему подается вода, которая, проходя по контуру, отдает тепло. Охлажденная вода возвращается в котел, нагревается там и снова поступает в систему. Для того чтобы происходило непрерывное движение жидкости, присутствует циркуляционный насос.

Запорная арматура должна быть установлена ​​на обоих концах трубы. Если этого не сделать, то при необходимости перекрыть подачу воды в систему не получится.Чтобы соединение между трубой и клапаном было надежным, используются компрессионные фитинги.

Затем следует подключить коллектор, который желательно оборудовать разветвителем со сливным краном и воздухоотводчиком. Чтобы облегчить себе работу, вы можете купить предварительно собранный коллектор со шкафом для коллектора.

Водяной пол своими руками почти готов. Остается только проверить работоспособность системы и залить ее стяжкой. При проверке воду пускают под давлением, немного превышающим рабочее.Если система функционирует нормально, то укладывается стяжка. В строительных магазинах можно найти решения, которые предназначены для теплых полов.

Как сделать водяной теплый пол — смотрите видео:


Чтобы успешно выполнить монтаж водяного пола, необходимо правильно рассчитать длину труб и составить схему. Все последующие действия требуют аккуратности. Особенно внимательно нужно действовать на этапе подключения системы.

Различные советы, как правильно устроить теплый пол, дают довольно много полезной информации, но провести собственные расчеты на одном примере не получится. Поэтому от рук мастера будет зависеть эффективность функционирования конструкции.

Для начала работ по монтажу водяных теплых полов вам потребуются:

  • карандаш мягкий;
  • рулетка;
  • калькулятор;
  • линейка;
  • миллиметровая бумага.

Начертите на миллиметровой бумаге план помещения, взяв масштаб 1 см = 0,5 м. Здесь также важно указать как можно точнее места расположения дверей и окон.Нарисуйте проект размещения труб, по которым будет подаваться горячая вода, четко спланируйте расположение контура. Важно учитывать некоторые моменты.

  1. По техническим нормам зазор между трубами, размещенными по краям, и стеной должен составлять 20-25 см.
  2. В зависимости от диаметра шланга расстояние между «спиралями» или «змейками» должно быть 35-50 см.
  3. Трубу, выходящую из стояка, следует устанавливать вблизи места, откуда в дом поступает холод – двери или окна;
  4. Наружные стены должны иметь максимальную плотность размещения шланга, в центральной части помещения его можно прокладывать реже. Наиболее оптимальная схема установки выглядит так: рядом с окнами, входной дверью и наружными стенами шаг укладки 15 см, а на другом участке – 30 см.
  5. Чтобы сбалансировать входящий и выходящий потоки жидкости, крепление должно выполняться с шагом 10 см.
  6. Длина контуров теплоснабжения не должна превышать 100 м, так как возможны значительные гидравлические потери в системе.
  7. Крайний контур должен располагаться на расстоянии не более 15 см от стены.

Разработанный чертеж послужит основой для выбора необходимого количества труб и их длины.На миллиметровой бумаге нужно выбрать длину контура и согласно масштабу перевести значения в реальный размер. Для подвода системы к стояку потребуется еще 2 м. Их тоже следует учитывать. Таким образом, у вас будет необходимое количество для их установки в систему водяного теплого пола.

Для водных «ковров» нужен качественный шланг

Необходимо определить правильный диаметр шланга. Обычно он составляет от 16 до 20 мм. Иногда используют трубы диаметром 25 мм.Диаметр трубы также влияет на ее допустимый угол изгиба и толщину будущего пола.

Необходимые материалы для устройства

Исходя из показателя толщины стяжки, выполняемой после укладки системы отопления, потребуется определенный объем раствора, который также необходимо рассчитать. Объем воды определяют методом проб. Важно получить некапающую смесь. Однако раствор не должен быть очень густым, так как это может сказаться на сложности отделки и шлифовки поверхности.Песок и цемент берутся в пропорции 3/1. Состав стяжки всегда нужно составлять самому – можно купить специальную сухую смесь для наливного пола.

С целью теплоизоляции берут материал (алюминиевую фольгу) в том количестве, которое необходимо для конкретной площади помещения. Для этого нужно умножить ширину комнаты на ее длину – значение в квадратных метрах. Затем следует учесть товарообразование материала и провести последующий расчет.Оптимальными здесь считаются ламинированные листы. Фольга на алюминиевой основе позволяет равномерно распределять тепло и предотвращает потери тепла. Фольга является основой для основного утеплителя.

Все элементы для реализации системы отопления следует брать с запасом. Вам потребуется: саморезы

  • , дюбели
  • , крепеж для шланга
  • , маяки
  • .

Как работает система теплого водяного пола

Согласно схеме, под напольным покрытием в помещении размещается шланг.В систему поступает горячая вода или другая жидкость, которая передает тепло используемой поверхности. В качестве нагревательного компонента также используется этиленгликоль или антифриз. До того момента, пока пол не нагреется, носитель тепловой энергии распределяет и отдает тепловую энергию близлежащим материалам и элементам.

Теперь можно выполнять три вида устройства полов: на основе деревянных листов, из бетонного состава и полистирола.

В большинстве случаев при строительстве дома применяют бетонные покрытия, реже — деревянные блоки, в которые включают отопительный контур. Рассмотрим бетонный наливной пол.

Устройство бетонного пола с функцией обогрева

Такая система устанавливается на железобетонные капитальные перекрытия с будущим созданием цементно-песчаной стяжки. Среди мастеров этот вариант называют «заливным» или «мокрым». Надежность и эффективность метода на практике проявляется в высокой теплообеспеченности и отличных прочностных характеристиках.

Традиционный теплый водяной пол состоит из следующих компонентов:

  • трубы;
  • гидроизоляция;
  • внахлест;
  • армированная стяжка;
  • теплоизоляционный материал;
  • верхнее покрытие.

Общая толщина устройства составляет от 7 до 15 см. Специалисты рекомендуют прокладывать по всему периметру помещения демпферную ленту, которая предотвратит потери тепла и укрепит стяжку в местах стыков со стенами. На полах с неровной поверхностью или в помещениях, имеющих продолговатую форму, имеет смысл делать компенсационный шов, чтобы компенсировать расширение стяжки при повышении и понижении температуры. Для частных домов обычно выполняется по линии дверного проема, прямо под порогом.

Теплоизоляционные материалы

Для устройства теплоизоляции можно взять следующие материалы:

  • полипропилен;
  • корковая основа;
  • пенополистирол;
  • профиль пенополистирол.

В большинстве случаев сейчас используется профильный материал с пароизоляционной пленкой, в состав которой входят специальные «бобышки», выполненные для крепления труб 18, 17 и 16 мм. Плиты имеют боковые замки, облегчающие соединение панелей. Сам материал дорогой, но в то же время с ним очень удобно работать.

Выбор труб

Основным компонентом всей системы отопления являются трубы. Именно от них зависит срок службы и качество функционирования всей водной конструкции.

Труба теплопередачи укладывается двумя способами: змеевиком или спиралью. По технологии монтажа второй способ проще и требует меньше работы насоса. В домах, где имеется линейный уклон, лучше использовать первый вариант, так как из шланга будет легче удалять воздух.

Материал для стяжки

При приготовлении смеси на основе цемента и песка для стяжки рекомендуется использовать пластификаторы. Если их не использовать, то придется укладывать слой не менее 5 см в толщину, а если применить, то это значение можно уменьшить до 3 см. Чтобы конструкция служила долго и надежно, нужно использовать армирующую сетку. В случае, когда площадь помещения больше 40 квадратных метров, советуют брать полипропиленовую фибру в качестве армирующего слоя.

Верхний слой

Если говорить о декоративных напольных покрытиях, то наиболее эффективную теплоотдачу обеспечивают керамика и камень… Верхним элементом всего «пирога» могут быть полимерные и текстильные материалы, толщина которых не превышать 10 мм. Допускается и паркет, однако здесь стоит учитывать нормы влажности, так как можно столкнуться с набуханием и усыханием дерева.

Во всех вариантах важно учитывать значение покрытия — оно не должно быть выше 0.15 м²К/Вт.

Перед выполнением работ необходимо знать, что устройство такой системы отнимет у помещения пространство около 8 см от пола. Поэтапное устройство теплого пола состоит из следующих пунктов:

Работа с основанием

Изначально с поверхности чернового пола удаляют всю грязь, мусор, жирные и масляные пятна, а затем переходят к обустройству первый слой. Обычно в доме используется стяжка на основе смеси песка и цемента.Укладывается в строгом соответствии с горизонтальностью – по маякам. Допускается укладка наливных полов с использованием современных наливных смесей. Чтобы тепло распределялось равномерно, нужно сделать поверхность идеально ровной.

Схема-пример подключения водяного теплого пола

Выделенное место для стыковочных элементов, соединяющих трубы отопления и систему теплоснабжения дома, должно быть спрятано в специальный шкаф. Лучше всего создать нишу в целях экономии места.Примерные размеры шкафа: 600х400х120 мм. Это стандартные коммерчески доступные распределительные шкафы. В них можно разместить как суставы, так и определенные системы регуляции.

Крепление шкафа

Получите доступ к возвратному шлангу и подающей трубе котла в шкафу. Прикрепите к ним запорную арматуру. Подсоедините коллектор и поместите заглушку на конец. Отличным вариантом будет установка разветвителя.

Вкрутите вентиляционное отверстие на одном конце и дренажный клапан на другом.Таким образом, вы сможете отключить систему отопления в том или ином помещении, если потребуется аварийный ремонт.

Укладка слоя теплоизоляции и гидроизоляции

  1. Укладка листов алюминиевой фольги или полиэтилена на бетонное основание:
  2. Закрепить демпферную ленту по периметру на 2 см выше уровня стяжки.
  3. В качестве теплоизоляционного материала возьмите плиты из минеральной ваты, пенополистирола, пенополистирола, пробки, пенобетона, пенопласта.По вашему желанию выбранный компонент должен характеризоваться достаточным значением термостойкости, которая в целом будет превышать все показатели нагревательных слоев.
  4. Дополнительная гидроизоляция не требуется, если в качестве теплоизоляционного материала вы использовали пенопласт с фольгой.
  5. Толщина слоя принимается в зависимости от мощности автономной системы отопления, наличия или отсутствия отапливаемого помещения этажом ниже, термического сопротивления пола.
  6. Теплоизолятор для теплых водяных полов имеет смысл приобрести, так как он имеет выступы для труб с одной стороны.

Проверка работы и изготовление бетонной стяжки

Перед выполнением стяжки важно проверить работоспособность системы. Только после проверки правильности работы всей системы можно укладывать наливной пол или цементный раствор, делая идеально ровную поверхность по установленным маякам. После того, как смесь застынет, нужно произвести еще одну проверку работы системы и только после этого браться за устройство настила.

Теплый пол — это система отопления, использующая горячую воду в качестве источника тепла для помещения.Принцип работы такой системы отопления достаточно прост: на поверхность пола устанавливаются специальные гибкие трубы, по которым распространяется горячий теплоноситель.

Источником тепла для такой системы отопления является система центрального отопления или газовый котел. Монтаж водяного теплого пола можно выполнить своими руками, но перед этим нужно будет правильно составить проект и определиться со способом подключения.

Система теплого пола, установленная в квартире, состоит из:

  • Водогрейный котел;
  • Циркуляционный насос;
  • Краны шаровые, устанавливаемые на входе в котел;
  • Трубы для разводки и прокладки теплотрассы;
  • Коллектор;
  • Системы регулирования и регулировки;
  • Фитинги, соединяющие коллектор с трубопроводом.

Котел, который необходимо подключить к самой системе водяного отопления, может быть:

  • Электрический;
  • Газ;
  • Твердое топливо;
  • Жидкое топливо.

Циркуляционный насос входит в комплект большинства моделей котлов, но перед его установкой следует произвести расчет и выяснить, хватит ли его мощности для системы теплого пола. В расчете учитывается мощность отопительного контура, (кВт) и температура теплоносителя.

Коллектор распределяет горячую воду по контуру отопления — используется для установки и регулировки теплых полов в квартире. Сделать и подключить коллектор с помощью металлопластиковых труб можно своими руками – это сэкономит средства на монтаже системы.

Пирог водяного теплого пола, укладываемого в стяжку, делится на три слоя – это:

  • Экранирующая подложка;
  • Отопительный контур;
  • Финишное напольное покрытие.

В качестве экранирующей подложки используется фольгированная пленка. Фольга защищает нагревательный контур от возможных потерь тепла.

Пирог водяного теплого пола без стяжки состоит из:

  • Первый этаж;
  • Теплоизоляционный слой, лучше всего — специальная пенополистирольная плита;
  • Пластины трубоукладочные алюминиевые;
  • Трубы отопительные;
  • Подложки;
  • Финишное покрытие.

Сравнивая водяные и электрические теплые полы, следует отметить, что:

  • Спроектировать и установить водяной пол сложнее и дороже, чем электрический пол, но его эксплуатация значительно дешевле.Отопление 10 кв.м., водяной пол потребляет всего 1,5 кВт электроэнергии в час.
  • Система водяного теплого пола плохо регулирует температуру в квартире. Наладить обогрев электрических полов достаточно просто.
  • Запуск теплого пола с водяной системой занимает гораздо меньше времени, чем с электрической.
  • При большой площади помещения можно сделать водяной пол основным источником обогрева; при небольшой площади помещения рекомендуется отапливать его электрическим теплым полом.

Проект теплого пола

h3_2

Оптимальная температура теплого пола.

Инструкция по составлению проекта требует исходных данных, включающих в себя уровень теплопотерь всего здания и каждого помещения в отдельности. Кроме того, необходимо заранее рассчитать значение температуры, которая должна быть в каждой комнате.

Технология ориентирована на усредненные данные, поэтому водяной пол генерирует в среднем 100 Вт/м2, что равно средним потерям тепла «среднестатистического здания».При составлении проекта необходимо учитывать, что теплый водяной пол в каждом помещении покроет различные потери тепла. Так, например, в спальне они 50 Вт/м2, в зале 100 Вт/м2, в ванной 75 Вт/м2.

Схема укладки труб

Трубы для системы теплопередачи изготавливаются из сшитого полиэтилена, полипропилена, меди, металлопластика или нержавеющей стали. Преимуществом полипропиленовых труб является их низкая стоимость. Изделия из металлопластика сохраняют стабильность формы и не деформируются.Медные трубы имеют длительный срок службы и высокую степень теплопроводности. Трубы из сшитого полиэтилена отличаются высокой термической стабильностью и прочностью.

Перед тем, как приступить к прокладке системы водяного теплого пола своими руками, необходимо выбрать шаг трубопровода. Здесь шаг – это расстояние между уложенными трубами, выполняющими подогрев пола. Расстояние между трубами влияет на то, насколько равномерно температура распределяется по поверхности пола.

Инструкция по укладке позволяет использовать шаг от 5 до 60 см, но чаще всего трубы укладывают с шагом 15-30 см.Выбор этого параметра необходимо производить в зависимости от типа и характеристик помещения, а также показателей его расчетной тепловой нагрузки. Например, систему труб с шагом укладки 15 см рекомендуется устанавливать в ванных комнатах и ​​всех тех помещениях, где важно равномерно распределить тепло по поверхности пола при отопительной нагрузке более 85 Вт/м2. Проложить трубы самостоятельно можно по следующим схемам:


При реализации схемы прокладки «улитка» трубопровод необходимо укладывать по спирали, которая раскручивается от центра помещения к стенам.«Улитка» — самый популярный и распространенный способ укладки труб своими руками. Конструкция такой схемы позволяет расположить подачу и обратку рядом, что способствует выравниванию средней температуры пола, при котором не возникнет холодных зон.

Такое расположение позволяет обогревать самые холодные участки вдоль наружных стен. Инструкция обратной петли позволяет монтировать ближе к центру комнаты. Можно производить монтаж змейкой в ​​помещениях с уклоном пола – важно правильно проложить отопительный контур в самой высокой части помещения.Это облегчит самостоятельный выпуск воздуха из трубопровода в коллектор.

Разводка труб двойной змейкой позволяет сгладить неравномерность прогрева пола. Для выполнения такой прокладки нужно сделать двойные петли подающей и обратной цепей. Технология укладки допускает сочетание схем «улитка» и «змейка» – трубы укладываются змейкой по периметру стен, а в середине помещения укладываются по спирали.

Все представленные способы напрямую зависят от особенностей помещения и угла наклона пола.

Совет! В наиболее холодных районах необходимо увеличить плотность змеиного шага до 10 см, особенно для участков у наружных стен.

Способы подключения системы теплого пола

Подключить водяной пол своими руками по схеме подключения труба-коллектор-котел. Наиболее распространенные варианты:

  • Коллекторные системы.
  • Подключение с помощью трехходовых смесителей;
  • Соединение с циркуляционным насосом.

При подключении с помощью коллектора система монтируется таким образом, чтобы обратная и подающая трубы свободно подсоединялись к шкафу коллектора. Далее к патрубкам присоединяются выходы коллектора бака, обеспечивающие подачу и возврат теплоносителя. Конструкция оборудована запорной арматурой с установленными в них термометрами для контроля температурного режима.

Крепление труб, арматуры и других элементов осуществляется с помощью компрессорных фитингов. Кроме того, коллекторы можно крепить к контуру водяного пола с помощью специальных соединений – латунной гайки, прижимного кольца или опорной втулки.На последнем этапе коллектор подключается к теплообменным трубам.

Если вы устанавливаете и подключаете систему с трехходовым смесителем, то его следует устанавливать на выходе обратного контура. Установить такую ​​систему можно своими руками, напрямую подключив трехходовой смеситель при помощи труб к котлу.

Коллектор должен комплектоваться разветвителем, на верхней стороне которого установлен воздухоотводчик. Этот элемент обеспечит удаление пузырьков воздуха из закрытой системы.Все компоненты цепи могут быть закреплены с помощью фитингов или зажимных колец.

Если в системе слабый напор воды и смеситель не нужен, то можно установить циркуляционный насос, оборудованный термостатом. Насос можно подключить к системе центрального отопления, однако делать это необходимо после согласования с разрешительными органами ЖЭКа. Насос целесообразно устанавливать на обратном контуре системы, так как при установке на подающий контур он будет забирать лишнюю воду, что может нанести вред системе центрального отопления.

Как уложить теплый водяной пол со стяжкой

Система водяного теплого пола устанавливается в следующем порядке:

  1. Готовится основание — главное требование к черновому полу — ровная поверхность и сухость.
  2. Выполняется укладка гидроизоляционного слоя. В качестве гидроизоляции можно использовать обычную полиэтиленовую пленку. Пленка расстилается по всей поверхности и проклеивается скотчем в местах стыков.
  3. Проложена демпферная лента. Это необходимо сделать по всему периметру комнаты.
  4. Монтируется теплоизоляционный слой. Можно использовать вспененный пенополистирол, поверх которого укладывается фольгированная пленка.
  5. В соответствии с проведенной разметкой укладываются трубы.

После проведения гидравлических испытаний наступает очередь заливки бетона. Для того чтобы сделать армирование, следует использовать металлическую сетку с сечением проволоки 5 мм, с размером ячеек 10х10 или 15х15 см. Заливка чистовой стяжки может производиться из смесей для наливных полов, специальных строительных смесей. или раствор с добавлением пластификатора.При этом толщина бетонного слоя не должна быть более 30-35 мм.

Совет! Алюминиевая планка длиной до 2 м лучше всего подходит для выравнивания незатвердевших стяжек. Планка поможет быстро и качественно выполнить первичное выравнивание.

После завершения работ нужно дождаться полного застывания заливки, а затем укладывать декоративное покрытие.

Как выполняется укладка без стяжки

Теплый пол водяного типа можно укладывать без использования бетонной стяжки — под пенополистирольное основание или деревянный настил.

Укладка под полистирольную основу выполняется в следующем порядке:

  1. В соответствии с предварительной разметкой пенополистирольное основание укладывается в виде плит. Они крепятся друг к другу с помощью специальных замков-защелок.
  2. В пазы укладываются алюминиевые пластины
  3. , поверх которых укладываются трубы с ориентацией на план укладки отопительного контура.
  4. Поверх плит можно уложить гидроизоляционный слой – подойдет обычная полиэтиленовая пленка.
  5. Поверх плит укладывается финишное покрытие.

При использовании деревянных модулей выполняются следующие действия:

  1. Модули укладываются на лаги с соблюдением шага 600 мм.
  2. Между лагами укладывается гидроизоляционный и утепляющий слой.
  3. Модули скреплены между собой специальными замками.
  4. Металлические пластины укладываются поверх подготовленного слоя модулей.
  5. Поверх металлических пластин укладываются трубы по выбранной схеме.
  6. Если предполагается укладка плитки или линолеума под теплый деревянный пол, потребуется подготовить ровную поверхность – положить поверх металлических плит гипсокартон или ДСП, закрепить их и заделать все стыки и щели шпаклевкой.

Водяной теплый пол – достойная замена обычному радиаторному отоплению. Стоимость его монтажа, по сравнению с другими видами теплых полов, например, с электрическим, несколько выше, но эти средства полностью оправдываются в процессе эксплуатации.Все плюсы и минусы вы можете прочитать на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его установке, которая состоит из нескольких этапов:

Установка коллекторного шкафа

Определяем расположение коллектора и установить для него специальный коллекторный шкаф, примерные размеры которого 60х40х12. Внутри коллекторного шкафа трубы отопления будут стыковаться с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и т.д.
Для установки распределительного шкафа необходимо разметить его размеры на стене и добавить по 1-1,5 см зазора со всех сторон, затем прорезать

болгаркой с кругом по бетону по отмеченным линиям прорези. Это немного пыльная процедура, зато края ниши для коллекторной коробки будут более аккуратными; затем берется перфоратор, желательно помощнее, и выдалбливается сама ниша, в которую устанавливается тумба. Если у вас нет болгарки и перфоратора, то берете защитные перчатки, очки, стамеску, молоток и с помощью этих инструментов и «такой-то матери» выдалбливается ниша!!!

Сборка коллекторного шкафа

Итак, коллекторный шкаф установлен, в него вводим трубу, обеспечивающую горячую воду от котла и обратку — это труба, в которую возвращалась наша вода, подаваемая первым труба, которая отдавала тепло стяжке и охлаждалась.Затем снова поступает в котел, нагревается и возвращается обратно в первую трубу, которая подает горячую воду (подачу) с помощью циркуляционного насоса, что обеспечивает бесперебойную подачу воды. Запорная арматура должна быть установлена ​​на подаче и обратке.

При необходимости, закрыв оба вентиля, мы отключим нашу комнату от общей системы отопления дома или квартиры на случай непредвиденной поломки водяного теплого пола, его ремонта или просто в целях экономии. Компрессионный фитинг соединяет металлический клапан с пластиковой трубой.Далее устанавливаем коллектор – это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. К вентилю подсоединяется основной вход, а на выходе ставится тройник, к которому с одной стороны подсоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта
можно слить воду через сливной кран.Трубы (контуры) нашего теплого пола будут присоединены к боковым выходам коллектора, соединенным компрессионными фитингами.
К коллектору можно также подключить систему водоснабжения ТЕПЛОГО ПЛИНТУСА

Подготовка помещения


В помещении, где планируется установка водяного теплого пола своими руками площадь размечается с учетом тепловое расширение стяжки при нагреве. Если черновой пол неровный, углубления следует выровнять цементным раствором, предварительно загрунтовав его грунтовкой для минеральных поверхностей, или провести предварительную стяжку основания, так как перепады высот по площади на виток не должны превышать 0.5-0,7 см. На этаже есть подвал, гидроизоляция.

Теплоизоляция

Чтобы свести теплопотери к нулю, в качестве подложки для труб необходимо использовать пенопласт, пенополистирол или пенополистирол. С помощью этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно уходить вверх, прогревая наше помещение. Перед теплоизоляцией сначала укладываем пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги.Пленка укладывается внахлест 10-15 см и стыки проклеиваются скотчем. Вдоль стен укладываем демпферную ленту, которая должна выступать на 2-3 см над проектируемой высотой пола. Демпферная лента представляет собой полосу вспененного полимера толщиной 0,5 см и шириной 12-18 см, которая компенсирует тепловое расширение стяжки. Теперь укладываем теплоизоляцию. В случае холодного пола или когда нижнее помещение не отапливается (например, подвал), рекомендуемый слой теплоизоляции не менее 5 см.На перекрытие пола достаточно 2 см. Рекомендуемая плотность материала свыше 25 кг на 1м3. Очень удобно для этих целей использовать фольгированный (покрытый алюминиевой фольгой) плитный полистирол толщиной 3 см, так как на его поверхности имеются специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, способствующий сглаживанию неровностей и повышению звукоизоляции…


Трубоукладка

Лучше использовать трубы из сшитого полиэтилена высокой плотности (PE-X) или армированного пластика.

Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах, просто вдавив их. Но если вы используете другой вид теплоизоляции, то отличным вариантом будет укладка армированной сетки с сечением проволоки 3 мм и размером ячеек 10×10 см, которая помимо армирования стяжки, сделает еще одну полезную вещь — можно привязать к нему трубы нашего теплого пола проводами или крепежными хомутами, но не очень туго, так как при нагреве трубы могут деформироваться из-за разного теплового расширения материалов (сама труба и провод).Также можно купить специальные зажимы или скрепляющие ленты, которыми трубы крепятся непосредственно к слою теплоизоляции. Трубы крепятся с шагом в 1 метр. Схемы, по которым укладываются трубы, разнообразны и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т. д., вы можете выбрать любую, более удобную для вас, но я остановлюсь о двух самых распространенных способах укладки труб водяного теплого пола своими руками.
1 кладка труб для водяного теплого пола в виде змейки.
Этот способ демонстрирует укладку труб рядом друг с другом в виде змейки, ее еще называют параллельной. Он хорошо подходит для небольших и средних помещений и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как самая высокая температура будет на входе трубы.
2 Спиральная укладка труб водяной теплый пол своими руками (в виде улитки)
Этот способ лучше всего использовать в местах с большим потреблением тепла или в помещениях с большой площадью м2.Большое преимущество этого метода заключается в том, что когда одна труба остывает, другая компенсирует ее нагрев, благодаря тому, что подающая и обратная трубы (подающая и обратка) проходят параллельно друг другу. Шаг укладки труб спиралевидным способом составляет от 10 до 30 см. То есть расстояние 30 см устанавливается над основной площадью помещения, а в местах повышенных теплопотерь (входные двери, окна) , шаг укладки уменьшается до 15 см. Когда трубы проходят вблизи стен, то минимальное расстояние между ними не должно превышать 8 см.

Соединение

После того, как вы уложили трубы предпочтительным для вас способом и закрепили их любым из вышеперечисленных способов, один конец трубы подсоединяется к подающему коллектору, а другой к обратному . Если помещение большое, то делают несколько контуров (таких петель) и соответственно подбирают коллекторы с необходимым количеством входов (выходов). Каждую петлю желательно делать из цельного куска трубы, так как дополнительные соединения увеличивают риск протечек.Также необходимо сделать деформационный шов в том случае, если длина вашего помещения более 7-8 метров. Этот шов необходим для компенсации теплового расширения и может быть выполнен из той же демпферной ленты, которую мы уже использовали ранее. Компенсаторы должны разделять каждый контур, если конечно он не один. В случае, когда компенсационные швы проходят через трубы теплого пола (подающего или обратного), необходимо предварительно надеть на эти трубы защитную гофру длиной 40-50 см.Если вы забыли это сделать при укладке труб, это можно сделать перед укладкой компенсатора, обрезав гофру поперек с одной стороны и наложив ее срезом вниз на трубу в том месте, где будет проходить компенсатор.

Проверка системы водяного теплого пола своими руками


Каждый контур должен быть по очереди заполнен водой через свой коллектор так, чтобы из него полностью вышел воздух. Для этого на каждом контуре открывают расходомеры и регулирующую арматуру.

Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух должен выпускаться через дренажные клапаны.

Если монтировать своими руками водяной теплый пол , используя трубы из металлопластика, то систему необходимо проверить холодной водой, с давлением 6 бар через 1 сутки. Если подаваемое давление на входе равно давлению на выходе, то все в порядке и вы все сделали правильно.

Трубы

PE-X (полиэтиленовые) испытывают несколько иначе.Система загружена давлением, превышающим рабочий показатель в 2 раза. При этом давление в трубах начинает снижаться. Через 30 минут он восстанавливается, а затем процедуру повторяют еще 2 раза.

Через 90 минут после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не упадет более чем на 1,5 бара и трубы не протекут, значит испытание прошло успешно.

Затем система проверяется на термическую стабильность.Теплые полы нагревают до +85° в течение 30 минут, при этом проверяют герметичность труб и соединений, особенно цанговых.

При необходимости подтяните их. Для снятия напряжения систему необходимо прогреть. После остывания труб заливается бетонная стяжка, но об этом позже, а пока представим, что наш водяной теплый пол своими руками готов, и нам нужно отрегулировать температуру в помещении.

Регулировка температуры водяного теплого пола


Для этого есть два распространенных варианта:
1) самый простой и распространенный вариант — регулировать подачу горячей воды с помощью вентилей на выходах коллектора, чем ниже подачи, тем ниже температура в помещении и наоборот.Для начала обычно прогревается помещение, а затем снижается подача горячей воды и поддерживается определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика содержит два блока, первый это электроклапан установленный перед коллектором и суть его заключается в открытии и закрытии подачи горячей воды.
Управляет сервоприводом клапана, также термостат может иметь дополнительный датчик. Второй блок содержит электронный термостат, который монтируется с внутренней стороны стены,
встроен в стяжку.Вы даете термостату настройку температуры, и он наблюдает за ней, воздействуя на электрический клапан на основе показаний своих датчиков. Это так просто! Очень удобная вещь!!!

Стяжка водяного теплого пола своими руками

После того, как система водяного теплого пола своими руками прошла все испытания, приступаем к заливке стяжки. Минимальная ее высота должна быть не менее 3 см, а максимальная – не более 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см.Рекомендуемая толщина слоя стяжки над уровнем трубы – не более 3 см. Стяжка для теплого водяного пола – это очень ответственный этап, не менее важный, чем сам монтаж водяной теплый пол своими руками . Многие не придают этому значения, а зря, так как внешний вид и долговечность покрытия теплого пола, в том числе финишного, будут напрямую зависеть от качества стяжки. Например, если купить готовую цементную смесь некачественного производителя или сделать ее своими руками неправильно, то уже через короткое время после заливки стяжки она начнет деформироваться, трескаться и проседать из-за температурного воздействия , из-за чего верхний декоративный слой, например, плитка, тоже выйдет из строя раньше времени.
Для такой вещи, как водяной теплый пол, стяжка должна быть устойчивой к деформации при температурном воздействии и не трескаться, а также обладать высокой теплопроводностью, чтобы максимально передавать тепло, выделяемое трубами водяного теплого пола . Для того, чтобы вы сделали себе именно такую ​​стяжку, для вас подготовлена ​​статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов именно для стяжки пола с подогревом.

Купить штамп по бетону
На завершающем этапе финишного декоративного покрытия стяжки можно использовать более экономичный и менее банальный вариант, чем керамическая плитка, а именно нанести тонкий слой цементной смеси (0.6 — 10 мм) на подготовленную поверхность стяжки и, используя штампы для бетона, выдавить или отпечатать определенную выбранную вами фактуру. Вы существенно сэкономите на плитке и получите прочное, надежное покрытие с хорошей теплопроводностью и теплоотдачей. Подробнее об этом читайте на странице Тонкослойный декоративный бетон.

Все страницы этого раздела:

Артикул

К сожалению, система отопления нашего дома не всегда достойна теплых слов. А в холодное время года приходится использовать дополнительные источники тепла.Встраиваемые системы отопления становятся достойной заменой неэкономичным тепловентиляторам и обогревателям. Одним из таких является теплый водяной пол.

Если сравнивать водяное отопление со стандартными обогревателями и конвекторами, то теплый пол имеет ряд неоспоримых преимуществ: экономичность, безопасность, комфорт и эстетичность интерьера.

  1. Так как средняя температура теплоносителя низкая, а это до 50 ºС, потребление энергоресурсов снижается на 25%. В помещениях с высокими потолками этот показатель достигает более 55 % за счет того, что обогрев осуществляется только до высоты 2 м.5 м. Эффективность – главное преимущество этой системы.
  2. Недоступность нагревательных элементов, нет возможности обжечься или пораниться теплоносителем даже для детей.
  3. Прогрев осуществляется постепенно и равномерно по всей поверхности, создавая комфортную и здоровую среду обитания. Маленькому ребенку не будет холодно, играя на полу.
  4. При планировании и разработке дизайна помещения не будет помех в виде конвекторов или других элементов отопления, которые приходится прятать за декоративными панелями или менять в зависимости от стиля.

Следует отметить, что у теплых полов есть свои недостатки.

  1. Основным недостатком является сложность установки. Поверхность основания необходимо предварительно подготовить и выровнять. Многослойная структура также не добавляет легкости монтажа.
  2. Потенциал утечки. Найти течь бывает сложно из-за длины труб, иногда она может достигать 70–80 м. Для устранения такой неисправности потребуется снять напольное покрытие.
  3. Данный вид отопления может эффективно служить основным источником тепла только в помещениях с хорошей теплоизоляцией, надежными стеклопакетами и дверьми.При невозможности минимизации теплопотерь, а также в местах, где невозможно уложить водяной пол (лестницы, коридоры), придется устанавливать дополнительные источники тепла.

Специалисты считают, что качественный теплый водяной пол станет идеальным дополнительным источником тепла.

Схема подключения котла водяного теплого пола Схема подключения котла водяного теплого пола

Классификация систем водяного пола

Среди технологий укладки водяного пола выделяют два варианта: бетонные и напольные системы.

Бетонный способ предполагает установку системы водяного отопления под слоем бетонной стяжки. Он связан с внушительным объемом работ и, соответственно, требует трудозатрат. Время высыхания, на которое растягивается работа, зависит от толщины бетонного покрытия, при этом помещение использовать нельзя. Только после полного высыхания можно укладывать финишное напольное покрытие.

Плоский метод характеризуется использованием готовых материалов, отсутствием бетонных работ и дополнительных финансовых затрат.Благодаря использованию готовых материалов время монтажа значительно сокращается. С другой стороны, вам придется потратить больше денег на покупной материал, который укладывается в несколько слоев. Плоский способ монтажа можно условно разделить по типу укладываемого основного материала: пенопластовый, деревянный модульный и реечный.

Видео — Устройство водяного теплого пола

Схема водяного пола

Устройство водяного пола не имеет технологических сложностей.Гибкий трубопровод под покрытием укладывают по определенной схеме, а для предотвращения повреждений заливают цементной стяжкой или покрывают другими материалами. Горячая вода, проходя по трубопроводу, отдает тепло бетонному слою с напольным покрытием и возвращается по коллектору на обогрев. Вода нагревается в стационарном бойлере или путем подключения системы к центральному отоплению. Устанавливается коллектор для подключения к существующей системе отопления. К коллектору подведены трубы, а также установлена ​​запорная арматура для возможности принудительного отключения водяного пола.

Эффективность системы зависит от расположения труб.

Самый простой макет в виде змейки. Трубы от коллектора прокладываются петлями от одной стены помещения к другой, возвращаясь к коллектору с другой стороны помещения. Такая схема позволяет разместить наиболее теплую зону в желаемом месте, например, у наружной стены или сбоку от балкона. Однако такой способ не позволяет равномерно прогреть помещение.

В схеме «улитка» теплый и обратный трубопроводы расположены рядом, что значительно снижает потери тепла при возврате воды в коллектор.Укладка происходит по периметру к центру. Подающая труба в центре помещения заканчивается петлей, от которой обратная труба прокладывается параллельно подаче, от центра по периметру к коллектору. Такая схема позволяет равномерно прогревать помещение.

В сложных случаях, когда большое помещение имеет наружные стены и балкон, схемы перекрытий можно комбинировать.

Видео — Водяной теплый пол своими руками

Выбор трубопровода

Качество трубы напрямую влияет на продолжительность комфортного использования водяных полов.

Медная труба «теплый пол» контур

Идеальным вариантом будет использование медной трубы. Медь имеет наилучшую скорость теплопередачи; трубы из этого материала практически вечные. Но цена устройства, стоимость работ и необходимость в дополнительном оборудовании для установки могут быть разорительны.

Металлопластик обладает высокими эксплуатационными характеристиками, имеет низкую стоимость, доступен и прост в монтаже. Благодаря гибкости такой трубы легко выдерживать необходимый шаг при укладке водяного пола.

Наименование Размер. Цифры типоразмера — наружный диаметр, толщина стенки металлопластиковой трубы цена, руб. Цена погонного метра указана
16 X 2,0 мм, 100 м
16 X 2,0 мм, 200 м
55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛ-ПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 20 x 2,0 мм, 100 м 83
ТРУБА МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) VALTEC PEX-AL-PEX 26 x 3.0 мм, 50 м 145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛ-ПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 32 x 3,0 мм, 50 м 215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛ-ПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX 40 x 3,5 мм, 25 м 575
16 x 2,0 мм, 200 м
16 x 2,0 мм, 100 м
50
ТРУБА PEX-EVOH ИЗ СШИТОГО ПОЛИЭТИЛЕНА 20 x 2,0 мм, 100 м 69

Также следует отметить трубы из сшитого (PEX) и линейного (PERT) полиэтилена.Они обладают высокой износостойкостью и теплопроводностью. Труба очень гибкая и выдерживает несколько циклов заморозки. Они имеют низкую шероховатость и не подвержены коррозии. Отличаются простотой монтажа без применения специальных инструментов или клея, а также многократной стыковкой фурнитуры в одном месте.

Выбор трубы очень важен и будет влиять на технологию монтажа, трудозатраты и долговечность всей конструкции пола.

Видео — Трубы для теплого пола

Подготовительные работы

Подготовительный этап начинается с замеров и расчетов для определения мощности системы.Учитывается расположение комнаты, ее площадь, наличие балкона. Когда квартира расположена на первом этаже или имеет незастекленный балкон, теплопотери выше. Поэтому мощность водяного пола должна быть больше.

Изначально для коллектора готовится ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подведены все необходимые трубопроводы. При покупке коллектора учитывайте количество возможных подключений. Вместе с коллектором монтируются запорная арматура, воздухоотводчик и необходимые разветвители.Для правильной циркуляции воды в трубопроводе установлен насос.

Видео — Монтаж теплых полов. Установка коллектора

При обустройстве коллектора необходимо учитывать возможность комфортного проведения ремонтных или профилактических работ.

После завершения монтажа коллектора можно приступить к подготовке поверхности чернового пола. Полностью снимите старое напольное покрытие, очистите его от мелкого мусора и сколов.Проверьте уровень пола; необходимо устранить неровности основания. При значительных изъянах может потребоваться дополнительное выравнивание

Монтаж водяного пола

Когда поверхность готова, на нее укладывается слой гидроизоляции.

Защитит нижние этажи в случае протечки воды из системы отопления, а также предохранит пол от влаги с нижних этажей. Необходимые деформационные зазоры обеспечит слой демпферной ленты, наклеенной по периметру помещения.

Установка изоляционного слоя из экструдированного пенополистирола поможет снизить теплопотери и направить нагретый воздух в помещение. Слоя теплоизоляции толщиной до 50 мм будет достаточно для помещения, расположенного над отапливаемым помещением. Если помещение находится на первом этаже, слой пенополистирола должен быть 70–100 мм. При устройстве водяного пола в качестве дополнительного обогрева достаточно будет уложить слой вспененного пенопласта.

Бетонная дорожка

Бетонная стяжка теплого пола для жесткости и прочности, должна быть армирована.Для армирования используется сетка из металлического прутка сечением 4–5 мм, которая укладывается на слой теплоизоляции.

Трубы водяного отопления крепятся к армирующей сетке пластиковыми хомутами. Трубы укладываются по заранее выбранной расчетной схеме. Если помещение большое, монтаж осуществляется несколькими отдельными сегментами. При этом коллектор должен иметь возможность осуществить необходимое количество подключений. Когда весь трубопровод проложен и закреплен, его обязательно нужно испытать.

Испытания проводят днем ​​при давлении не менее 5 атмосфер.

Система заполняется водой и моделируется режим полного нагрева. Открытое моделирование позволяет увидеть место утечки, если таковая имеется, что дает возможность устранить ее без дополнительных затрат. Если с системой все в порядке, заливается бетонная стяжка. Для этого используется специальная сухая смесь для водяных полов. Важно точно следовать инструкциям производителя по применению.Во время заполнения в трубах должно поддерживаться рабочее давление, однако система не должна заполняться горячей водой. Стяжка должна полностью высохнуть перед укладкой финишного покрытия, которое обычно занимает 28-30 дней. В качестве финишного покрытия при устройстве бетона отлично подойдет керамическая плитка или ламинат. У них отличная теплопроводность.

Полистирольный метод

Этот метод характеризуется отсутствием «грязных» работ, связанных с выполнением бетонной стяжки.Это значительно сокращает время монтажа и облегчает саму конструкцию пола. Полистирольную систему можно использовать в помещениях с любым черновым полом.

При монтаже пенополистирольных изоляционных плит в них заделываются алюминиевые пластины. Их, в соответствии с проектным чертежом, углубляют в пенополистирольные плиты так, чтобы они покрывали не менее 80 % всей площади пола. Пластины имеют специальные пазы, в которые укладывается водопровод. Отличная теплопроводность алюминия при такой площади покрытия обеспечивает равномерный прогрев всей поверхности пола.Когда трубы уложены, проводятся испытания. Как и в случае бетонного метода, испытания проводятся под давлением в течение суток. Далее слой пенополистирола с уложенным трубопроводом покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие.

Установка направляющих для укладки труб водяного теплого пола

В отличие от полистирольного метода модули ДСП укладываются на теплоизоляционный слой. В плитах согласно установочному чертежу предварительно вырезают пазы для каналов трубопроводов.После укладки модулей в пазы устанавливаются алюминиевые пластины, которые будут удерживать водопровод. Этот метод предусматривает тщательное планирование схемы настила и точность его нанесения на плиты ДСП. При установке модули должны идеально подходить друг к другу.

Деревянная система реечная

Применяется для устройства водяного пола на 2 этаже деревянного дома. В отличие от модульного аналога при монтаже используется более тонкий слой теплоизоляционного материала, который укладывается между балками перекрытия.Теплоизолятором может быть пенополистирол или минеральная вата. В соответствии со схемой монтажа по всему полу прибиваются рейки толщиной 25–30 мм и шириной 20 мм. В полученные таким образом зазоры укладывают алюминиевые пластины, в которых закрепляют водопровод.

Если вы задумались об установке водяных полов в своем доме, не спешите звать мастеров, видя возможные трудности при проведении работ. Надо признать, что это не самый простой способ обогрева, но и здесь нет ничего запредельно сложного.Чем бы вы ни занимались, комфорт и тепло, которые приносит эта технология, будут радовать вас очень долго.

Видео — Схема укладки водяного теплого пола

Стоит ли оставлять включенным пол с подогревом зимой?

Независимо от того, решите ли вы профессионально установить систему подогрева пола или сделаете это самостоятельно с комплектом для подогрева пола, этой зимой вы будете очень благодарны за это. По мере того, как мы погружаемся в холодную британскую зиму, у вас может возникнуть соблазн включить отопление на максимум.Но действительно ли это хорошая идея и нужна ли она вообще?



Что такое система теплого пола?

В двух словах, полы с подогревом могут представлять собой электрическую или водяную систему отопления, которая укладывается под ваши полы. Это позволяет равномерно распределять тепло по всему дому от пола вверх. Многие из тех, кто размышляет о том, что выбрать: системы напольного отопления или радиаторы, решат выбрать теплый пол. Почему?

  • Это может сэкономить много денег на счетах
  • Невидимые системы отопления более эффективно обогревают дома
  • Это более эстетично.
  • Не требует особого обслуживания по сравнению с традиционной радиаторной системой.

Итак, когда вы решили инвестировать в пол с подогревом, вы можете задаться вопросом, какая система напольного отопления является лучшим выбором? Доказано, что как электрические, так и водные системы одинаково эффективны, поэтому все зависит от ваших предпочтений.

Стоит ли оставлять пол с подогревом на весь день?

В разгар зимы рекомендуется постоянно включать систему подогрева пола.Хотя это должно быть при разных температурах в зависимости от использования и активности в доме. Это связано с тем, что теплый пол может прогреться за два-три часа, поэтому лучше не отключать его полностью. Особенно, когда на улице очень холодно. Постоянное поддержание низкой температуры гарантирует, что ваш дом будет нагреваться быстрее, когда вам это нужно.



Эффективно используйте термостаты, чтобы избежать больших счетов

Хотя мы рекомендуем держать его постоянно включенным в самые холодные периоды зимы, он не обязательно должен иметь постоянно высокую температуру.Держите его на пониженном огне. Вы обнаружите, что когда вам нужно поднять температуру, она повысится до комфортного уровня гораздо быстрее.

Возможно, стоит инвестировать в интеллектуальный термостат, чтобы вы могли программировать систему подогрева пола из любого места с помощью мобильного устройства. Это даст вам больше контроля над вашей системой, а также снизит ваши счета за электроэнергию до минимума. Использование интеллектуального термостата означает, что вы можете определить желаемую температуру в каждой комнате. Вы также можете дистанционно запрограммировать температуру для разного времени суток.Это может сэкономить вам до 25% на счетах за электроэнергию, поэтому определенно стоит задуматься. Есть также много других способов уменьшить ваши счета с подогревом пола.



Запланируйте температуру в зависимости от ваших предпочтений и требований

  Большинству людей нравится просыпаться в теплом доме, так как это облегчает подъем с постели, поэтому запрограммируйте его на повышение температуры за двадцать минут до пробуждения. Как только все уйдут, вы можете запланировать понижение температуры до «покоя», когда никого нет дома.Настройте его так, чтобы он был теплым и поджаренным к вашему возвращению домой.



Убедитесь, что ваш дом хорошо изолирован, чтобы избежать потери тепла

  Дом с хорошей теплоизоляцией имеет множество преимуществ. Эффективность систем напольного отопления может быть увеличена за счет надлежащей изоляции. Если вы обнаружите, что он не обогревает вашу комнату эффективно, это, вероятно, связано с плохой изоляцией. Чем лучше утеплен ваш дом, тем меньше вам нужно будет повышать температуру пола с подогревом.Убедитесь, что любые зазоры или трещины устранены, чтобы ваш дом был максимально энергоэффективным.



Обогрев помещений, которыми вы пользуетесь чаще всего

  Немного очевидно. Для большого дома вам не нужно держать теплый пол всю зиму в каждой комнате. Если вы знаете, что собираетесь использовать редко используемую комнату в какой-то конкретный день, просто включите отопление за несколько часов.







.
