Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм, полом и розеткой – 500 мм.

Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

  • наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
  • заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты.
    Выключатели в гараже сообразно ставить возле двери
  • электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
  • над выключателями устанавливаются наружные распределительные коробки
  • если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
  • при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше

25 метров, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт, следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

  • электроинструмент используйте исправный, наличие оголённых проводков недопустимо
  • форма одежды должна быть свободной
  • инструменты для проведения работы используются с изолированными рукоятками
  • работы производите только при отсутствии напряжения в сети.
    Для этого выключаются автоматы в доме или откручиваются пробки
  • для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
  • нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми.

В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

  1. Группа розеток 1.
  2. Группа розеток 2.
  3. Группа освещения 1.
  4. Группа освещения 2.
  5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

  • Распределительный щиток – 1 шт.
  • Счетчик электроэнергии – 1 шт. (если нужен).
  • УЗО – 1 шт.
  • Подрозетники – по количеству врезных выключателей и розеток.
  • Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
  • Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
  • Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
  • Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
  • Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
  • Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
  • Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

  • Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
  • Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
  • Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
  • Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
  • Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
  • Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

  • Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
  • Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
  • Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=»video» >

  • Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
  • Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
  • После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

  • Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
  • Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
  • Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Как сделать схему электропроводки в гараже.

К монтажу электропроводки гаража необходимо подойти ответственно, от этого зависит ваша безопасность и удобство работы в нем. Электрические кабели прокладываются в гаражах открыто по стенам, а не скрыто как в квартирах в стенах и под штукатуркой. Так же устанавливаются снаружи стены и накладные розетки и выключатели. Как их устанавливать Я уже писал в статье «установка наружных розеток«.

Так же в своих предыдущих статьях Я рассказывал о том, как правильно организовать освещение внутри гаража, и отдельно для особых условий смотровой ямы и подвала.

Сегодня Я подробно остановлюсь на том, как сделать схему электропроводки для гаража.

Некоторые прокладывают под штукатуркой электрические кабели, но как показала практика, в случаях для гаража это непрактично. Лучше проложить открыто по стенам кабель, а в местах возможного возникновения повреждения- в ПВХ трубах или коробе.

Почему? Потому что, так Вы всегда будите иметь доступ к электрическим кабелям и сможете всегда быстро добавить дополнительный, заменить на другой или перенести розетку или выключатель. И к тому же не повредите электропроводку, когда будите сверлить стены.

Основные принципы планирования схемы электропроводки гаража.

  1. Самое главное с чего следует начать это с того, что нарисовать план гаража и отметить на нем место расположения электрощита. Затем необходимо на плане нарисовать места расположения светильников, как лучше это сделать читайте в моей статье «Организация освещения гаража«.
  2. Второе, отметьте на плане места установки электрических розеток и выключателей. Необходимо запланировать  установку розеток возле верстака, станка или рабочего стола и других местах, где может понадобится подключение электрооборудования и электроинструмента. Выключатели общего освещения удобнее будет установить возле ворот или двери для выхода из гаража. А управление локальным освещением определенных мест лучше установить непосредственно возле них, в местах где будет всегда удобный и свободный доступ к выключателям.
  3. Электрический щит всегда планируйте устанавливать возле входа в гараж так, что бы Вы всегда могли обесточить щит перед тем, как покините гараж. Помните, что в нем по технике пожарной безопасности рекомендуется выключать электричество на время отсутствия людей.
  4. После того как Вы определились с местами установки светильников, необходимо над выключателями установить распределительные наружные коробки, в которые будет приходить электропитание со щита, кабеля со светильников и выключателей.
  5. Если одной клавишей включается несколько светильников, тогда необходимо тянуть один кабель до первого светильника, а затем перемычки от него- к остальным (параллельное подключение или шлейфом). Если выключателей несколько в разных местах и они подключаются на один автомат, тогда распаячные коробки необходимо объединить кабелем электропитания.
  6. Для того что бы распределить розетки на автоматы электрощита- необходимо учитывать, что медный кабель сечением 1.5 квадратного миллиметра выдерживает максимальную нагрузку до 3.2 Киловатта, а  2.5- до 5 кВт. Всегда берите минимум с 20 % запасом. Советую да же если все розетки максимум потребляют 3 киловатта- разделить их все равно на 2 группы. Например, отдельный автомат на правую и левую сторону. Это Вас не лишит всех работающих розеток и проще будет найти неисправность в непредвиденных ситуациях, когда начнет автомат выбивать.
  7. Вы конечно можете все электрические розетки одной линии подключать одну от другой, но более надежным и правильным будет установка распределительных коробок под потолком в местах отходящего ответвления на розетку.
  8. Рекомендую использовать УЗО с автоматом или Диф автомат для подключения розеток, что полностью защитит Вас от риска поражения электрическим током. Максимальный ток перегрузки или отсечки должен быть 16 Ампер для кабеля сечением 1.5 квадратного миллиметра и для 2.5- 25 Ампер.
  9. Прокладка по сгораемому основанию (дерево, бумага и т. д.) должна осуществляться только в металлических трубах или на металлополосе с шириной не менее 4 см. до края кабеля.
  10. И последнее, кабель для открытой электропроводки используйте  марки ВВГнг-LS 3х1.5 или 3х 2.5 или его аналоги с негорючей и не дымящей изоляцией.

Давайте рассмотрим конкретные принципиальные схемы электропроводки для гаража отдельно с вводом 220  и 380 Вольт.

Схема электропроводки на 220 Вольт в гараже.

Большинство гаражей подключены к однофазной электросети 220 Вольт и на электрический щит приходит извне 2 или 3 провода электропитания на вводной двухполюсный автомат 25 или 32 Ампера. От него фаза и ноль подключаются к электросчетчику, с которого фаза идет на автоматы, а ноль на нулевую шину, на которую будут подключаться все нули на УЗО, диф автоматы или напрямую к электропроводке в случае, если линия подключена к обычному автоматическому выключателю.

Рекомендую прочитать нашу статью «Как расключить электрощиток«.

Обычно в гаражах электрики ставят два автомата на освещение- один на сам гараж, а второй на смотровую яму и подвал. Так же вполне хватает 2 УЗО с автоматическим выключателями или двух ДИФ автоматов для подключения двух групп розеток.

Схема электропроводки на 380 Вольт в гараже.

Если Вы планируете использовать электрооборудование на 380 Вольт в гараже, тогда Вам необходим пяти или 4 жильный ввод электропитания в гараж, который подключается на трехфазный вводной автомат, а после него подключается элетрический счетчик, от которого уже запитан общий трехфазный автомат (на рисунке ДИФ с нулевым подключением).

Для того что бы подключить 2 или 3 проводную линию (с дополнительным заземляющим проводником) на 220 Вольт берем одну фазу через автомат и ноль с нулевой шины. Для подключения линии 380 Вольт необходим 4- или пяти жильный кабель (5- земля). Синий подключается но ноль, а 3 оставшихся на разноименные фазы (желтая, красная и зеленая).

Внимание, для распределения нагрузки однофазные автоматы подключаются  на все три разные фазы по отдельности, а не одну.

Используйте в электропроводке трехжильные кабели (ноль, фаза и заземление) согласно современным требованиям по безопасности, а так же соблюдайте общие правила электромонтажа.

Электроснабжение гаража

При необходимости осуществление электроснабжения гаража возникает множество вопросов. Понятие электроснабжение гаража включает в себя два этапа: монтаж электрической проводки непосредственно в гараже и подключение гаражной электропроводки к источнику – электрической сети. Подключение гаража к электрической сети – это вопрос, который следует решить в первую очередь, так как, не имея возможности подключения гаража к электросети, не имеет смысла производить работы по монтажу электропроводки. Существует несколько способов запитки гаража. Если гараж находится на территории частного дома, то проблем с его электроснабжением, как правило, не возникает. В данном случае электричество в гараж проводится от главного распределительного щитка дома. Электропроводка в гараже   В том случае, если гараж находится недалеко от квартиры, то можно провести питающий кабель от нее. Но в данном случае есть ряд нюансов. Высока вероятность того, что энергоснабжающая компания, в ведении которой находятся электрические сети, может наложить штраф за такое подключение. Поэтому, прежде чем осуществлять запитку гаража с квартиры, необходимо убедиться в том, что это не запрещено. Наиболее приемлемый способ электроснабжения гаража – подключение его непосредственно к электрической сети. Данный способ более затратный, чем вышеприведенный, но он имеет ряд преимуществ. Во-первых, подключение гаража осуществляют представители энергоснабжающей организации, что, по сути, исключает в дальнейшем возникновение каких-либо проблем относительно правильности выполненного подключения. Во-вторых, на данный гараж устанавливается индивидуальный прибор учета и свой нагрузочный лимит, в то время как при подключении гаража к квартирному щитку, очень часто возникает проблема нехватки мощности, то есть, нет возможности использовать в полной мере электрические приборы одновременно и в квартире и в гараже. Данный вопрос особенно актуален в том случае, если в гараже планируется использование мощных электрических приборов, например, сварочного аппарата. Также способ индивидуального подключения гараж к электрическим сетям является единственным возможным, если гараж находится вдали от дома (квартиры) и прокладывать к нему кабель достаточно затратное дело или по той или иной причине невозможно.

Электропроводка гаража

Когда вопрос о подключении гаража к электрической сети решен, переходим к следующему этапу – монтажу гаражной электропроводки. Основная цель – обеспечить электроснабжение всех необходимых электроприборов гаража в полном объеме. Приведем несколько рекомендаций относительно составления схемы электропроводки и дальнейшего ее монтажа. При проектировании электроснабжения гаража, в частности составления схемы электропроводки, учитывают в первую очередь удобство эксплуатации электрических приборов. Если идет речь об освещении гаража, то в данном случае необходимо обеспечить оптимальную освещенность рабочих мест, например, заточного станка, смотровой ямы и т. д. Место установки розеток для подключения электроприборов выбирается таким образом, чтобы можно было подключать электроприборы в различных местах гаража, не используя при этом удлинителей. Освещение гаража   Для удобства эксплуатации осветительной аппаратуры, как правило, устанавливают отдельные выключатели освещения на светильник (группу светильников). При прокладке силовых линий электропроводки, которые осуществляют питание электрических приборов, необходимо учитывать их нагрузку. Исходя из нагрузки электроприборов, выбирается сечение кабеля (провода) электропроводки, а также штепсельные розетки, в которые планируется включение того или иного электроприбора. Достаточно мощные электроприборы, например, станок, сварочный аппарат, как правило, подключается к электрической сети через отдельный автоматический выключатель или рубильник. Рубильник не имеет защиты от сверхтоков, поэтому при использовании его для включения электроприборов, необходимо дополнительно устанавливать защитные аппараты: плавкие предохранители или автоматический выключатель. В гараже, как в нежилом помещении, при прокладке электропроводки отдается предпочтение открытому способу. В данном случае кабель (провод) линий электропроводки может быть проложен несколькими способами: в трубах (гофрированных, гладкостенных или металлических), в коробах (лотках). Если помещения не характеризуется повышенным уровнем пожароопасности, а кабель имеет достаточную защиту от возможных механических воздействий, то он может быть проложен непосредственно на стене без дополнительной защиты. Для того чтобы обеспечить надежное и, что не менее важно, безопасное электроснабжение гаража, необходимо осуществить правильный выбор защитных аппаратов в распределительный электрический щиток гаража. Если гараж имеет индивидуальное подключение к электрическим сетям, то нагрузочный лимит, как правило, устанавливает автоматический выключатель, который находится в щитке с прибором учета. На вводе в распределительный щиток гаража необходимо установить автоматический выключатель соответствующего номинала, чтобы обеспечить дополнительную защиту прибора учета и вводного кабеля в случае возникновения аварийного режима (короткого замыкания или перегрузки) и отказа автоматического выключателя, установленного в щитке с прибором учета. Проводка в гараже   Кроме того, на каждой из линий электропроводки, отходящих из распределительного щитка необходимо устанавливать отдельный автоматический выключатель номиналом, который обеспечит надежную защиту от повреждений от сверхтоков все элементы электропроводки. Для обеспечения безопасности в процессе эксплуатации электропроводки необходимо в обязательном порядке предусмотреть заземление электропроводки. Также следует осуществить правильный выбор устройств защитного отключения, как для отдельных участков электропроводки, так и для электропроводки в целом. Также следует учесть тот факт, что гараж является помещением с повышенным уровнем влажности, а при эксплуатации электрики возможно механическое воздействие посторонних предметов и инструмента. Поэтому при выборе розеток, выключателей, светильников, боксов и различной арматуры для монтажа электропроводки необходимо выбирать продукцию с необходимой степенью защиты корпуса от вышеприведенных негативных факторов.

Схема электропроводки в гараже: требования и инструкция

Практически для любого автолюбителя гараж не только удобное пристанище для средства передвижения, но и часто посещаемое место. Это стоянка транспорта нередко становится удобной мастерской, подсобным помещением или складом всяких «полезностей». Так как у владельца время от времени возникает необходимость подзарядить аккумулятор или подкачать спущенное колесо, без электричества в таком помещении обойтись крайне трудно. Оно требуется всегда: для элементарного удобства, для работы с различными электрическими инструментами. Поскольку в «жилище» для машины хранятся не самые «мирные» вещества (например, ГСМ, бензин), схема электропроводки в гараже должна быть продуманной и совершенно безопасной.

Особенности электрификации гаража

Схема электропроводки в гараже немногим отличается от разводки в квартире либо в частном доме. Поэтому самостоятельно электрифицировать помещение сможет любой владелец, эта задача вполне по силам. Однако несоблюдение правил при подобных работах — всегда потенциальная угроза: любая электропроводка должна быть не только функциональной, но и абсолютно безопасной.

Самый элементарный вариант — новый гараж, возведенный на участке, где уже находится полностью благоустроенный дом и, естественно, имеется электричество. В этом случае владельцу понадобится минимум усилий: останется только провести кабель от распределительного щита здания к гаражу, а затем сделать разводку.

Если строение расположено далеко, то рассматривать необходимо два способа: подключение от здания или от линии электропередач, которая находится неподалеку. Вторая задача сложнее, так как придется тянуть кабель либо воздушным, либо подземным путем. Оба варианта предполагают дополнительные траты и необходимость монтажа отдельного распределительного щитка.

Схема электропроводки в гараже должна учитывать все возможные устройства и особенности самого помещения.

  1. Освещение. Первый прибор — центральная лампа достаточной мощности, ее располагают под потолком. Если гараж будет не только пристанищем для машины, то для дополнительного освещения рекомендуют установку небольших светильников по всему периметру помещения.
  2. Розетки. Их количество зависит лишь от того, какой комплект электроприборов требуется владельцу для работы и для комфортного существования. Нередко минимальный набор включает не только инструменты, но и обогреватель, плитку, электрический чайник и т. д.
  3. Электрощиток. Этот прибор довольно сильно отличается от привычного домашнего варианта. В гараже он должен включать входной и разделительный автоматы. Если есть необходимость, то количество их увеличивают. Кроме автоматов в нем должен быть счетчик.

Последний элемент — смотровая яма. Лучшее решение для нее — розетка, расположенная на стене рядом. В этом случае будет возможность пользоваться удлинителем.

Правила

Электрическую схему составляют, учитывая все требования к ней.

  1. Проводку всегда прокладывают строго вертикальными и горизонтальными линиями. Любые уклоны запрещены. Переход от одного участка к другому должен располагаться под прямым углом. Диагонали или зигзаги недопустимы.
  2. Кабели прокладывают на расстоянии как минимум 100 мм от потолка, 150-200 мм обязательно отступают от углов, дверных и оконных проемов. Такое же расстояние оставляют от любых отопительных приборов.
  3. Розетки располагают на высоте 500-600 мм от пола. Количество приборов — один на 6 м2, либо по одному на каждые 4 м. Высота монтажа выключателей от пола — 1500 мм, расстояние от косяков — 150 мм.
  4. Если в гараже есть смотровая яма или хранилище для урожая, то ни розетки, ни выключатели там монтировать не рекомендуют. Их устанавливают в самых удобных местах помещения.
  5. Все электротехнические устройства должны иметь защиту от пыли и влаги, то есть соответствовать классу защиты IP44.

Когда гараж входит в состав кооператива, разрешение на подключение электричества получить необходимо. Перечень документов и сроки согласования уточняют у администрации.

Схема электропроводки в гараже составляется так: сначала намечают место для вхождения внешнего силового кабеля, выбирают участок для монтажа распределительного щитка. Затем на чертеже располагают точки, наиболее удобные для установки розеток и осветительных приборов. Последний этап — корректное соединение элементов линиями разводки.

Напряжение

Нередко гаражные кооперативы, помимо стандартной электросети, рассчитанной на 220 В, имеют возможность обеспечить автовладельцам отдельную проводку на 380 В, она предназначается для питания особенно мощного оборудования. Если говорить о технике безопасности, то инструкция предполагает, что должна быть одна входящая розетка в каждом помещении, однако не запрещено делать дополнительную разводку на несколько приборов, расположенных в разных местах.

220 вольт

Схема на 220 В требует завести два или три кабеля — фазу, ноль и, если есть возможность, заземление.

Фаза, проходящая через главный автомат на счетчик, поступает к осветительным приборам через простые автоматы, рассчитанные на 25 или 32 А, и к розеткам через УЗО.

380 вольт

Схема на 380 В предполагает, что в гараж может входить четыре или пять проводов. Три из них фаза, один — нейтраль, оставшийся — заземление. Для такой линии на ввод будет необходим трехфазный автомат, потребуется установка такого же трехфазного счетчика.

Общий автомат, установленный после счетчика, делит электросеть на 220 и 380 вольт. Первые отводят на осветительные приборы и обычные розетки, вторые — через отдельный автомат на розетки для мощных приборов. Это оборудование имеет 4-5 контактов.

Схема электропроводки в гараже, где часто используется мощное оборудование, наиболее требовательна. В этом случае обязательно учитывают максимально возможную нагрузку всех электрических приборов. Эта суммарная мощность необходима для выбора сечения кабеля и номинального тока автоматов.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость.

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

  • заняться монтажной схемой, которую привязывают к планировке;
  • разбить всех потребителей на группы, имеющие свои ветки питания;
  • произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
  • определить, есть ли необходимость в УЗО и защитных автоматах;
  • если они нужны, то подобрать тип устанавливаемого оборудования.

Монтаж электропроводки по схеме

После того как схема электропроводки в гараже готова, а все необходимое куплено, можно приступать к монтажу. Всю операции можно разделить на три этапа: это подготовка, работа на внешнем участке и монтаж электропроводки в помещении.

Подготовка

Перед началом работы традиционно готовят комплект инструментов электромонтажника. В него входят:

  • болгарка, перфоратор (штроборез), если запланирована скрытая электропроводка;
  • отвертки разных размеров: крестообразные и плоские;
  • круглогубцы, плоскогубцы;
  • отвертка-индикатор;
  • дрель со сверлами;
  • рулетка, уровень;
  • монтажный нож;
  • крепеж — хомуты, саморезы.

Еще потребуется карандаш (малярная отбивка, краска/кисть) для разметки поверхностей, изолента и резиновые перчатки. Ручки всех инструментов должны быть защищены.

Подготовительные работы в большей степени относятся к помещению. Это разметка стен и/или потолка, нарезка каналов-штроб, высверливание отверстий под розетки, распределительные щитки. Гнезда делают перфоратором и алмазной коронкой. Канавки — перфоратором, болгаркой, или простым «дедовским» набором — зубилом и молотком.

Все эти инструменты далеко не самый оптимальный выбор: лучше купить или найти (арендовать) «профи» — штроборез, который гарантирует скорость работы, ровность каналов, отсутствие грозных туч пыли в гараже. Глубина и ширина штроб, как правило, не превышает 20 мм.

Схема электропроводки в гараже, если речь идет об освещении, реализуется на потолке. Когда перекрытием являются железобетонные плиты, то кабель просто укладывают между ними, а затем замазывают песчано-цементной смесью либо готовой штукатуркой. В случае монолита проводку протягивают в гофрированный рукав. Ее фиксируют хомутами, «посаженными» на саморезы.

Работа на улице

В этом случае есть два варианта — воздушный либо подземный.

По воздуху

Первый способ наименее трудоемкий. К такой электропроводке предъявляют несколько требований по высоте. Минимальные значения таковы:

  • ввод в здание — 2,75 м;
  • над пешеходными дорожками — 3,75 м;
  • над проезжей частью — 6 м.

Если высота гаража меньше 2,75 метров, то на крыше или стене требуется установить изогнутую стальную трубу (уголок), ее диаметр — 20-30 мм. Когда расстояние между гаражом и столбом электропередач превышает 25 м, необходима дополнительная промежуточная опора.

Для надежности в качестве несущего элемента используют стальной оцинкованный трос (диаметр 4-5 мм). Его натягивают при помощи крюков, талрепов, натяжных зажимов, используемых для СИП. Кабель помещают в гофрированную трубу, потом крепят к тросу пластиковыми хомутами.

Под землей

Подземная прокладка кабеля не так требовательна, но в этом случае нужен бронированный кабель. В маркировке такого изделия должна присутствовать буква «Б». Для укладки проводки в траншеи также используют гофрированные трубы. Если кабель будет просто засыпаться землей, можно купить обычные ПВХ изделия. Когда хозяином запланирована заливка бетона, необходимы тяжелые трубы ПНД (полиэтилен низкого давления).

После рытья траншеи, глубина которой составляет 800 мм, в нее засыпают песчаную подушку толщиной как минимум 100 мм. Затем помещают на нее кабель, засыпают его таким же слоем песка, а сверху укладывают защитно-сигнальную ленту. Если траншея широкая, то потребуется несколько рядов. Сверху ее засыпают землей.

Провода протягивают в гараж через отверстие в фундаменте, его предусматривают еще на этапе заливки основания. Кабель, уложенный под землей, — вариант довольно трудоемкий, однако этот способ более надежен, так как проводка максимально защищена от внешних воздействий.

Внутренняя разводка

Еще на стадии проектирования необходимо выбрать, какой способ монтажа будет оптимальным для хозяина. Как уже было сказано, вариантов есть два — скрытый и наружный. При первом в стенах делают канавки-штробы, при втором кабель прячут в каналы либо гофрированные трубы, затем их крепят к стенам и потолку.

Скрытая проводка

Сначала кабель режут на куски, почти равные по длине шлейфам: для запаса добавляют примерно 10%. Потом устанавливают в гнезда распределительные коробки. Монтаж производят гипсовым раствором либо саморезами с пластиковыми дюбелями. Иногда используют оба варианта.

Проводку помещают в штробы, затем фиксируют ее с помощью пластиковых хомутов, закрепленных в канавках саморезами. Соединяют шлейфы скрутками, которые защищают изолентой, или с помощью клеммных колодок, надежных и абсолютно безопасных. Штробы закрывают штукатурным раствором, монтируют выключатели и розетки, затем подключают их к электросети.

Не всегда целесообразно замуровывать кабель в стенах. В небольших помещениях гораздо практичнее сначала поместить провода в гофрированные трубы, а потом спрятать под раствором или штукатуркой. В этом случае при повреждении электропроводки вскрывать стены не придется: можно легко вытащить старый кабель, а потом протянуть новый.

Открытый монтаж

Если стены гаража металлические или деревянные, то этот способ — единственная возможность. В таком случае выбирают либо гофрированные трубы, либо кабель-каналы — длинные короба (2 м) с крышками. Предварительно их разрезают, затем крепят к поверхности саморезами. Соединяют участки с помощью распаячных (распределительных) коробок.

Все элементы надежно фиксируют саморезами. Так как штроб нет, используют только внешние электроприборы — выключатели, розетки, распределительные коробки. После укладки и подключения проводов кабель-каналы закрывают с помощью защелок.

Установка распределительного щитка

Гараж, подключаемый отдельно от дома, — ситуация, встречающаяся нечасто. Но в этом случае придется приобретать дополнительное оборудование — свой распределительный щит, куда устанавливают счетчик. Щит закрепляют на стене — внутри или снаружи. Если выбран первый вариант, то для удобства устройство фиксируют на стене близко от входа в гараж.

Рекомендуемая высота для монтажа распределительного щитка 1,8 м, однако владелец может изменить (уменьшить) это значение. В качестве крепежа также используют саморезы с пластиковыми дюбелями. Каждому шлейфу рекомендуют устанавливать отдельный автомат. Помимо него необходим общий прибор — на вход.

Схема электропроводки в гараже не слишком сложна: как для понимания, так и для реализации. Однако времени работа займет немало, а внимательность, аккуратность и осторожность — требования, которые обязательны для любого мастера-электрика. Чтобы гарантировать безопасность, лучше не экономить на сечении кабелей и на приборах, так как электричество не прощает ни небрежного отношения, ни ошибок при монтаже.

Чтобы оценить сложность предстоящей операции и свои силы, можно посмотреть один из популярных видеоуроков:

Видео загружается…

Электропроводка в гараже, монтаж проводки

Оглавление:

  1. Электрика в гараже
  2. Наружная проводка в гараже
  3. Внутренняя проводка в гараже
  4. Что нужно знать при монтаже проводке своими руками

Искусственное освещение в «автодомике» дарит комфорт и удобство, не ограничивая деятельность человека светлым временем суток. Электрика в гараже позволяет использовать спецоборудование, помогающее быстрее справиться с ремонтными работами.

Электропроводка в гараже и ее составные «части»

Об обустройстве «блага» цивилизации следует задуматься уже на этапе проектирования «автоконюшни», так как то и другое действие связано с получением разрешений от государственных органов контроля. Полностью сделать электричество своими руками нельзя, поскольку часть линии протягивают только профильные специалисты, имеющие допуск к работе с высоким напряжением.

Проводка в гараже состоит из двух частей:

  • Наружная
  • Монтаж проводки выполняется от внешнего источника питания (централизованной линии передач) до стен «автодомика».

  • Внутренняя
  • Включает в себя индивидуальную схему электропроводки непосредственно в середине гаража.

Работы по установке этих составляющих требуют определенных знаний и навыков. Наружную проводку в гараже имеет право монтировать только электрик, получивший соответствующую лицензию (допуск к работе под высоким напряжением). Проект доступа к централизованной сети следует утвердить в соответствующих органах (местный энергонадзор).

Монтаж электрики внутри гаража под силу технически подкованному автовладельцу. Исключением является подводка к щитку и установка счетчика и автоматов, что требует привлечения квалифицированного специалиста.

Чтобы создать целостную картину всех требуемых электромонтажных работ, опишем особенности монтажа наружной и внешней электропроводки в гараже.

Как провести наружную проводку в гараже?

Монтаж наружной проводки выполняется воздушным и подземным способом. Решение принимается, выходя из месторасположения гаража и других близстоящих объектов. Если расстояние от линии электропередач более 25 метров, то для воздушного способа проводки кабель следует крепить на несущих опорах (столбах), высота которых:

  • Над проезжей частью – от 6 м.
  • Над пешеходной зоной – от 3,75 м.
  • Непосредственно около сооружения– 2,75 м.

Для подвода электропроводки к гаражу чаще всего используют гибкий изолированный кабель из меди или алюминия. Для медного провода выбирают сечение ≥ 6 мм2, для алюминиевого аналога – ≥ 16 мм2. Последний уступает техническим характеристикам, поэтому лучше остановить свой выбор на более эластичной меди.

Схема подземной проводки к гаражу состоит из ответвления от ЦЛП (централизованной линии электропередач) и подземного кабеля. Если глубина его залегания невелика (до 2 м), то для защиты провода используют стальной короб, предотвращающий случайное повреждение линии. В фундаменте «автодомика» (на глубине 0,5 м) должно быть предусмотрено отверстие для точки ввода. Так называют место прохода внешней проводки через конструкцию гаража. Кабель защищают трубой (ее внешняя длина 60 см, внутренняя – 5 см), диаметр которой в два раза превышает сечение провода. Придерживаются строго правила: один кабель – в одно отверстие.

Для воздушной линии ввод предпочтительнее организовывать через стену, хотя допускается «вход» через крышу. Отверстие в кровле сложнее полностью гидроизолировать, поэтому риск повреждения велик.

Техническая норма высоты ввода – 2,75 м. Но что делать, если высота стен недостаточная? Оптимальный выход – внешняя электропроводка гаража организовывается с помощью трубостойки (прямая стальная труба с загнутым концом), где изоляторы приема находятся ниже уровня изгиба (расстояние между ними должно быть от 30 см).

Отверстия в стене делают под наклоном, чтобы избежать попадания внутрь воды.

http://www.youtube.com/watch?v=_UU-r2Sykfk

В полость вкладывают фарфоровые воронки, а кабель защищают эластичным шлангом. Затем линию подсоединяют к распределительной коробке внутри гаража.

Как провести внутреннюю проводку в гараже?

Монтаж внутренних проводок в зданиях выполняется двумя способами: открыто и скрыто. «Автодомик» – не исключение. Для него выбор метода зависит от стройматериала, из которого он сделан.

Монтаж скрытой проводки оптимален для кирпичных и бетонных гаражей. Кабель устанавливают перед началом внутренних облицовочных работ в специально сделанные углубления (штробы) или в технические щели сооружения (например, между плитами перекрытия). Затем его замуровывают, выравнивая поверхность штукатуркой. Для деревянных и металлических конструкций используют открытый способ, когда кабель просто крепят к готовой поверхности стен.

Для каждого из этих методов разрабатывается схема гаража электрическая. Это план размещения кабеля и всех требуемых элементов (выключателей, розеток и т.п.) в помещении, где:

  • Четко обозначается месторасположение: распределительной коробки, розетки, выключателя, светильников, распаечных коробок (точки соединения проводов).
  • Все элементы соединяются прямыми линиями, повороты выполняются только под прямым углом (начинать следует от распределительной коробки).
  • Указывается способ подключения каждого элемента:
    1. Выключатели и лампа подсоединяются последовательно
    2. Розетка должна быть перед выключателем

Если выполняется монтаж электропроводки своими руками, то можно воспользоваться примерами готовых схем, представленных на нашем сайте. Это простейшие варианты, которые не сложны для самостоятельного воплощения в «жизнь».

Электрическую схему гаража переносят на стены, сделав на них соответствующую разметку. Для этого существуют специальные рулетки (розеточные) с красителем, или можно использовать простой шнур. При этом:

  • Учитывается корректное расстояние от провода до трубопроводов и потолка (от 10 – 15 см).
  • Выключатель размещают на высоте 1,5 м справа или слева от ворот гаража (чтобы не перекрывать его входной дверью).
  • Розетку обычно устанавливают на 50-60 см от пола.

В процессе удобно подсчитать требуемую длину кабеля и количество крепежей. Но следует учесть, что к каждому отрезку линии добавляется припуск – 10-15 см для скручивания проводов.

Важно!

Проводка должна насчитывать три жилы: фаза, ноль, заземление. Таковы современные требования безопасности. При монтаже проводки своими руками часто пренебрегают этим правилом, останавливаясь на старом способе (два провода: фаза и ноль). О важности полного «набора» может свидетельствовать такой факт: при аварийной ситуации заземленный провод спасет вас от поражения током. Поэтому те, кто забыл об этом важном нюансе, следует отдельно задуматься о том, как сделать заземление в гараже и защитить себя от возможных неприятностей.

Следующий важный выбор – вид и сечение провода. Для внутренних работ так же лучше отдать предпочтение меди, поскольку она пластичнее и отлично выдерживает пусковые нагрузки. Сечение провода выбирают под требуемую силу тока.
Рассмотрим, как провести проводку в гараже для открытого и скрытого способа монтажа.

Открытая схема электропроводки в гараже

Как сделать проводку в гараже надежной? Следует крепко присоединить кабель к местам крепления. Часто для этого служат изолированные опоры – деревянные пробки, в которые вкручивают шуруп. Или же используют дюбеля с пластмассовыми вставками, которые забиваются в готовые отверстия. Их размещают с шагом 50 – 60 см. Кабель в начальной и конечной точке и на поворотах прикручивают к крепежу тесьмой. Места скручивания проводов припаивают (чтобы избежать раскручивания) и изолируют изолентой. Для дополнительной защиты кабеля его закрывают пластиковым коробом

Монтаж внутренней проводки гаража скрытым способом

Кабель устанавливается в углубление в стене (штробы). Борозды делают специальным электроинструментом или с помощью зубила и молотка. Для монтажа скрытой проводки используют металлические скрепки и пластиковые хомуты, которые фиксируют кабель на своем месте. Можно просто его приклеить алебастром.
Как сделать скрытую проводку более надежной? Можно изолировать кабель в короб для дополнительной защиты его поверхности.

Что необходимо знать для монтажа электропроводки своими руками

Монтаж электропроводки в гараже – технически сложный процесс. Следует реально оценить свои знания и возможности. От качества исполнения зависит безопасность эксплуатации гаража. Все равно без помощи специалиста не обойтись, так как только он выполняет работу по установке автоматов и счетчика в распределительной коробке.

Если монтаж электрики своими руками вас не пугает, то напомним о важности правильного соединения проводов с электроприборами (розеткой, выключателем). От надежности и плотности контакта зависит их корректная работа и ваша безопасность.

схемы разводки, требования к укладке кабеля. Подключение гаража к электросети и проектирование электроснабжения Какую проводку выбрать для гаража

Когда возникает необходимость проведения электричества в гаражное помещение, встает вопрос учета энергии. Зачастую гаражники предпочитают делать все самостоятельно, однако любые работы с электричеством требуют особого внимания, аккуратности и соблюдения норм техники безопасности. Сегодня мы узнаем, как установить электросчетчик в гараж своими руками, чтобы потом никаких сложностей с электроснабжением не было.

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

  • Срок поверки уже закончился (он составляет 16 лет).
  • Старое устройство испорчено.
  • Класс точности ниже допустимого.
  • Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
  • Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
  • Возникла необходимость использования двух тарифной схемы электроснабжения.
  • Надо перенести прибор учета в другое место.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно. Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

  • Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
  • Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N. В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

  1. Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже. Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
  2. Метод крепления должен подходить для вашего электрощитка.
  3. Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз. Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
  4. Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
  5. Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

  1. В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
  2. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения. Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться. В противном случае пломба признается недействительной.
  3. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
  4. Концы зачищаются.
  5. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
  6. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
  7. Для модульного оборудования нужен провод ПВ-1.
  8. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
  9. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
  10. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Подключаем трехфазный счетчик

Остановимся и на важных моментах монтажа счетчика в три фазы.

Первые этапы такие же: устанавливают прибор, все оборудование, автоматы и УЗО. Затем надо провести провода через вводный автомат в четыре полосы непосредственно на клеммы 1, 3, 5, 7. Фаза «A» желтая, «B» зеленая, «C» красная, а «N» синяя. Для подключения домашней сети идет та же последовательность на клеммах 2, 4, 6, 8. В итоге красный провод подключен к клеммам 1 и 2. К УЗО должны идти кабели нуля и фаз в соответствующей последовательности.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа.

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если находится в кооперативном владении, то потребуется получить разрешение для его электрификации . Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже , а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В . Для подведения трехфазной сети потребуется разрешение . А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер , чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора .

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей . Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки , в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения .

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ .

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление .

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА . А УЗО, показанное на схеме, настроено на ток 5 мА . Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий , питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий . Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины , расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В , а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники . Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт , светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт , а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В . Кроме того, в яме есть розетка под электроинструмент на 36 В . Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт .

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки , это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог , а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы . Для линии потолочных светильников 2.5 А , для линии розеток в яме 15 А , и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А . Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА , не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла . Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки , которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки , которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами , но можно паять медные скрутки , это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Полезное видео

Как сделать проводку в гараже правильно? Смотрите видео ниже:

Технология создания электропроводки в гараже имеет отличия от работ в квартире или частном доме. Впрочем, провести электричество в гараж несложно, но может потребоваться помощь специалиста. Дело в том, что подвод электроэнергии от столба к щитку должен выполняться квалифицированным электриком с лицензией на работу с высоковольтным напряжением. Внутри гаража с поставленной задачей уже можно справиться и самостоятельно.

Разработка схемы

Перед началом монтажных работ следует создать схему электропроводки в гараже. На ней в обязательном порядке должны быть отмечено место ввода кабеля внутрь строения, а также месторасположение электрощита, светильников и розеток. При составлении схемы необходимо следовать нескольким требованиям:

Вот пример схемы электропроводки в гараже, своими руками которую создать будет не очень сложно:

Подбор и расчет материалов

После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.

Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм 2 . Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.

Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм 2 , а для выключателей будет достаточно 1,5 мм 2 . Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.

В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем. Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными. Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.

Этапы монтажа

Все работы можно разделить на три этапа. Каждый из них имеет свои особенности, которые нужно учитывать при самостоятельной работе.

Подготовительные работы

Предварительные работы заключаются в подготовке стен и нарезке проводников. Следует помнить, что разметка на поверхность стен должна быть нанесена в соответствии с разработанной ранее схемой. Для решения поставленной задачи проще всего использовать специальный шнур.

Он устанавливается в начальной точке и крепится. После этого шнур в натянутом состоянии протягивается вдоль стены до следующей точки проводки, отводится в сторону и резким движением опускается. В результате на поверхности стены остается отпечаток. На этом этапе важно натягивать шнур строго вертикально или горизонтально в соответствии со схемой.

Когда проводка будет выполняться скрытым способом, то после разметки предстоит сделать штробы под провода. Если гараж металлический, то стоит остановиться выбор на открытой электропроводке. Следует помнить, что размеры канавок должны составлять 20х20 мм.

Внешняя электропроводка

Эти работы желательно поручить специалисту. Провести кабель от столба к гаражу проще всего по воздуху. Однако следует помнить, что когда расстояние от столба на улице до строения составляет более 25 м, то предстоит поставить еще одну дополнительную опору. Кроме этого к воздушной электропроводке предъявляется несколько требований по высоте:

  • Над проезжей частью – от 6 м.
  • Над пешеходными дорожками – более 3,75 м.
  • Ввода в строение – минимум 2,77 м.

Если первые два требования соблюдаются без проблем, то о последнем такое сказать нельзя. Гараж представляет собой невысокое строение и при вводе кабеля через крышу можно столкнуться с большим количеством проблем. Чтобы их избежать, рекомендуется делать ввод через металлическую трубу, слегка изогнутую в верхней части.

Провести электричество от столба можно и с помощью подземной проводки. Сложностей здесь возникнуть не должно, требуется лишь сделать траншею , в которую затем укладывается бронированный проводник. Примером такого кабеля может стать кабель с маркировкой ВБбШв. Однако этот способ ввода следует продумать еще на стадии строительства гаража и предусмотреть в фундаменте отверстие для ввода кабеля.

Для защиты проводника от механических повреждений, его лучше поместить в стальной короб. Единственным недостатком подземного способа прокладки в сравнении с воздушным, является его более высокая стоимость.

Внутренняя прокладка

Если электропроводка выполняется скрытым способом, то провода укладываются в предварительно сделанные штробы, после чего они крепится с помощью скоб или хомутов. Следующим шагом станет установка распределительных коробок, а также монтаж выключателей и розеток.

После этого остается соединить все жилы и прозвонить готовую проводку мультиметром. Также следует напомнить, что коммутацию проводов нужно выполнять исключительно с помощью колодок . Если после проверки электропроводки проблем не возникло, то стены штукатурятся.

В железном либо деревянном гараже проводку проще выполнить открытым способом. Для этого на стены устанавливаются кабель-каналы, в которые укладываются провода. Этот способ монтажа электропроводки крайне редко используется в жилых помещениях, но отлично подходит для гаража.

Сделать проводку в гараже сможет даже начинающий электрик. Хотя это и довольно трудоемкий процесс, он не отличается высокой сложностью.

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам. Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

  • Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
  • Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
  • Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
  • осуществляется на высоте 60 см от пола.
  • В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
  • Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
  • Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
  • В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
  • В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
  • Отдельно на освещение и розетки рекомендуется и . Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
  • Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
  • Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

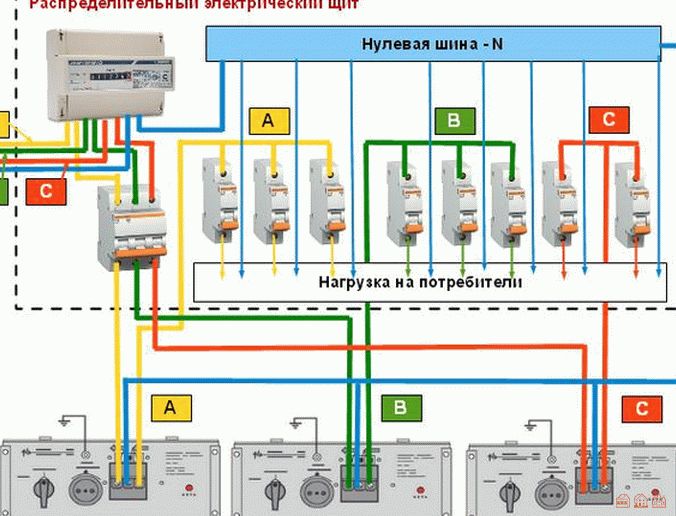

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

Общая схема электропроводки в гараже:

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества . Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают , его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

  • высота над проезжей частью – не менее 6 метров;
  • высота над пешеходной зоной — не менее 3,75 метров;
  • высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например . Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы , рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных . Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

Материалы











Сегодня в статье будем разбираться с достаточно сложной темой – разводка электропроводки в гараже. Тема сложна тем, что сегодня гараж – это не только пристанище автомобиля. Это практически полноценная мастерская, где используют разные электроинструменты. Поэтому расскажем о том, как правильно создать эффективно работающую схему электропроводки, на какие параметры обратить внимание, выбирая материалы, о правилах проведения монтажного процесса.

Источник tirez.ru

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

    Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов .

    Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом .

Источник ms.decoratex.biz

    Расстояние горизонтальных участков от потолка или пола , вертикальных от углов строения, оконных и дверных проемов – 15 см.

    То же расстояние и до отопительных приборов (радиаторов, печей и прочих).

    Количество розеток из расчета одна на 6 м 2 или через каждые 4 м.

    Высота установки розеток – 60 см от поверхности пола.

    Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.

    Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают . Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

Источник infourok.ru

Как правильно рассчитать количество требуемых материалов

После создания схемы можно легко подсчитать количество розеток и выключателей. Сложнее с кабелем. Придется по схеме на внутренних стенах гаража нанести линии прокладки кабелей. После чего каждый участок замеряется рулеткой и складывается в общую сумму.

Обратите внимание, что у каждого шлейфа будет свое сечение проводов. Поэтому длина каждого участка рассчитывается по отдельности. Не забываем и о внешней линии: от столба до гаража. Обычно для этого используют медный кабель сечением 10 мм 2 . Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую.

Что касается сечения кабелей для светильников, то здесь подойдет провод сечением 1,0-1,5 мм 2 . Для розеток надо подсчитать мощность оборудования и электроинструментов, которые будут к ним подключаться. Для этого суммируют мощности всех приборов, то есть определяется общая потребляемая мощность в независимости от того, будут ли инструменты одномоментно эксплуатироваться. Полученное значение увеличивается на 20%. Это так называемый запас прочности. Теперь надо обратиться к специальным таблицам, где показана зависимость потребляемой мощности и сечения электрического кабеля. На фото ниже одна из таких таблиц представлена.

Источник drive2.ru

Как показывает практика, для розеток подойдет кабель сечением 4 мм 2 . И это максимальное значение. Для многих электроинструментов будет достаточно и 2,5 мм 2 .

Если монтаж электропроводки в гараже будет проводиться открытым способом, то придется подсчитать количество крепежей и гофры или кабель-каналов. Конечно, лучше провести скрытую проводку с последующей отделкой стен. Проводов не будет видно, а значит, они не испортят внешний вид помещений. Единственное, что необходимо сделать, положить схему в надежное место, чтобы не потерять на случай, если в какой-то из стен надо будет забить гвоздь или вкрутить саморез. Чтобы не повредить уложенный кабель.

Этапы монтажа электропроводки

Этапа три:

    подготовка;

    монтаж внешнего участка ;

    монтаж внутренней схемы .

Подготовительные работы

В основном их проводят внутри гаража. Проводимые работы касаются разметки, создание мест установки розеток и выключателей, мест крепление осветительных приборов и участков закладки проводов. Разметка проблем не вызывает. Ее со схемы надо перенести на стены гаража, используя линейку и карандаш. Если гараж большой, то рекомендуют использовать разметочный шнур. Не забывайте, что все линии наносят только вертикально или горизонтально.

Источник evrasia-today.ru
На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Гнезда под розетки, выключатели и разветкоробки делают перфоратором с алмазной коронкой. Штробы в стенах специальным инструментом, который называется штроборез. Хотя существует несколько способов сделать штробы: от простого – молоток с зубилом, до более эффективного – перфоратор с насадкой в виде лопатки. Хотя штроборез – это и скорость проводимых операций, и ровность нарезаемых каналов. Но много пыли.

Глубина и ширина штроб зависит от диаметра электрического провода. Но, как показывает практика, оба размерных параметра обычно не превышают 2 см.

Что касается схемы подключения освещения в гараже. Кабель в этом случае протягивают по потолку. Если перекрытие – железобетонные плиты, то кабель пропускают между ними в зазоре, который впоследствии замазывают цементно-песчаным раствором или готовой штукатурной смесью. Если перекрытие – одна монолитная плита, то кабель пропускают через гофру, которую крепят к потолку хомутами на саморезы.

Источник montazh-sveta.ru

Прокладка кабеля на улице

Есть два способа: воздушный и подземный. Лучше выбрать первый, как самый простой и нетрудоемкий. Есть некоторые требования, которые предъявляются к проводке данного типа:

    Если кабель придется проводить над проезжей частью, то высота укладки не должна быть меньше 6 м.

    Над пешеходной зоной не меньше 3,75 м.

    Ввод в гараж должен производиться на высоте не меньше 2,75 м.

    Если расстояние от столба линии электропередач до гаража более 25 м придется устанавливать дополнительную промежуточную опору .

Несколько слов о третьем требовании. Гараж – постройка невысокая, поэтому данный параметр сложно выдержать. Для решения проблемы поступают следующим образом – из стальной трубы диаметром 20-32 мм делают стойку в виде изогнутой конструкции, как показано на фото ниже. Это устройство крепят к крыше гаража или к стене.

Источник krsk.au.ru
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Если решено проводить подземную прокладку, то серьезных требований к ней нет. Единственное важное требование – использовать бронированный кабель, в маркировке которого есть буква «б», к примеру, ВБбШв.

От столба ЛЭП выкапывают в сторону гаража траншею, куда и закладывают кабельное изделие. Чтобы при проведении каких-либо земляных работ на дачном участке не повредить уложенный электропровод, кабель лучше уложить в стальную или пластиковую трубу, диаметр которой должен быть двое больше, чем диаметр самого кабеля. Стальную трубу обязательно гидроизолируют, к примеру, ее обмазывают битумной мастикой.

Очень важно чтобы в трубу не попала талая или дождевая вода, поэтому около столба ЛЭП делают отвод вверх, конец которого герметизируют. Выступать отвод над поверхностью грунта должен минимум на 5 см. Если расстояние от опоры ЛЭП до гаража составляет 0,6-0,8 м, то закладывать кабель в трубу необязательно.

С противоположной стороны трубу и кабель заводят в сам гараж. Для этого предварительно надо в фундаменте строения оставить сквозное отверстие. Обычно укладывают стальную или пластиковую трубу.

Необходимо отметить, что подземный способ – вариант трудоемкий, бронированный кабель стоит дорого, дополнительно приходится приобретать трубу. Но он, как показывает практика, долговечнее воздушной прокладки.

Видео описание

В видео показано, как проложить кабель подземным способом:

Внутренняя разводка

Электрика в гараже, как и в любом другом помещении или строении, проводится двумя способами: скрытый и открытый. Первый – это установка кабеля в штробы. Второй – по стенам, но в специальные короба-каналы.

Скрытый способ

Монтаж кабеля начинают с его подрезки на куски, длина которых равна длинам шлейфов, плюс 10%. Затем монтируют распределительные коробки. Их утапливают в гнезда, где крепят саморезами на пластмассовые дюбели или гипсовым раствором. Многие используют комбинированный вариант, хотя двух саморезов бывает достаточно.

Кабель укладывают в штробы, где крепят его пластиковыми хомутами и саморезами. Раньше для крепления использовали алебастр. Многие мастера им также сегодня пользуются. Но лучше использовать современные крепежные изделия.

Важный момент – соединение электропроводки между шлейфами. Ушли в небытие скрутки, защищенные изолентой, вместо них сегодня используют клеммные колодки разного типа. Это в первую очередь высокая безопасность соединения, плотность примыкания проводов друг к другу.

Итак, внутренняя разводка электрики в гараже практически закончена. Остается только заделать штробы штукатурным раствором, провести монтаж розеток и выключателей с подключением их к электрическим проводам.

Источник giropark.ru
Наружный способ

Если гараж – строение деревянное или металлическое, то провести электропроводку можно только открытым способом. Для этого потребуются специальные приспособления – так называемые кабель-каналы. Это двухметровой длины короба, состоящие из двух частей: основа (короб) и крышка.

Основу крепят саморезами по нанесенным линиям схемы проводки, предварительно нарезая их по длине каждого участка. Конечный их пункт укладки – розетки и выключатели. Промежуточный элемент – распачные коробки. Все элементы, как и кабель-каналы, крепятся к стенам саморезами. Они не утапливаются в толщу стен, поэтому для этого способа монтажа электрики потребуются внешние розетки, выключатели и распредкоробки.

Источник woodinmetal.ru

Как только все электрические провода будут уложены и подключены до конечных точек, кабель-каналы закрываются крышками. Последние крепятся к основе при помощи защелок, расположенных по всех длине устройства. Во-первых, кабель-каналы не портят внешнего вида стен гаража. Во-вторых, всегда есть возможность легко снять крышки и проверить, в каком состоянии находится электропроводка. Понятно, что и ремонт или замену кабелей проводить тоже легче.

Видео описание

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

Видео описание

В видео показано, как надо правильно устанавливать распределительный щит в гараже:

Заключение по теме

Как видите, чтобы провести электропроводку в гараже, потребуется немало усилий и времени. Не стоит относиться к этому мероприятию с прохладцей. С электричеством шутки плохи, даже в таком небольшом сооружении, как гараж. Особое внимание уделите участку до розетки, к которой будет подключаться сварочный аппарат или компрессор. Оба вида оборудования достаточно мощные, а значит, для них придется подбирать сечения кабеля большого значения. Лучше подобрать с запасом, как минимум, в 10%.

Рекомендуем также

Установить электропроводку гаража

Вопросы о Электропроводка гаража



Вопрос от JD, домовладельца из Северной Калифорнии:
Должен ли я использовать в своем гараже автоматические выключатели GFCI Ground Fault или ARC?

Весной следующего года будем делать ремонт и расширение пристроенного гаража в жилом доме. Это будет пещера для увлечений пенсионеров. Все вилки будут на 20 Ампер с проводом №10. Раньше я использовал электрические обжимные устройства Buchanan с рукавами и крышками.Они мне нравятся больше, чем накрученные гайки.

Моя проблема в том, что у меня в городе, а не в моем будущем доме для пенсии, который нужно переоборудовать, есть целый магазин, полностью отремонтированный магазинным оборудованием 1930-х и 1940-х годов. Если какое-либо из этих устройств подключено к цепи замыкания на землю или замыкания дуги, старые двигатели каждый раз отключают цепь.

Я знаю, что старый код годами допускал «прямые» розетки в гаражах, потому что люди кричали о том, что их старый холодильник или морозильные камеры отключают эти цепи, я даже читал это в справочных материалах по разработке старого кода.

Но поскольку большая часть этого старого оборудования была заменена за последние 25 лет, специалисты по кодексу NEC добавили гаражи к способу работы с дуговым замыканием на землю.

Проблема для таких людей, как я. Итак, нужно ли мне играть в игру и все заменять после того, как работа сделана? Должен ли я использовать прерыватели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Меня будут штопать, если я заменю каждый электродвигатель на моем восстановленном оборудовании.

Есть предложения?

Ответ Дейва:
GFCI Защита от замыканий на землю для гаражных цепей

JD, я слышал, откуда вы, но я бы хотел попробовать новые розетки и автоматические выключатели ARC Fault и GFCI.Я тоже помню, когда появились эти новые устройства, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом важно иметь защиту от GFCI, особенно при использовании старых неизолированных двигателей и оборудования с металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить несколько тестов на непрерывность на двигателях и заменить любую изношенную тканевую проводку или потрескавшиеся изолированные провода новым проводом.У меня также есть коллекция старого электрического оборудования, на которое я повешу хотя бы выставочную доску старинной истории электричества.

Винтовые соединители для проводов по сравнению со старыми обжимными и гильзовыми соединениями Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этому предмету стало очевидным, что расширение и сжатие металлических компонентов электрических цепей поспособствует ослаблению соединения, что приведет к сбою электрического соединения и повреждению оборудования.Поскольку разъем обжимного типа был популярным продуктом, я поддерживаю использование винтового разъема для проводов для соединений цепи с меньшей силой тока, особенно для типов с внутренней пружиной, которая изгибается при колебаниях температуры. При этом я использую обжимные изделия для более крупных проводов с помощью утвержденного обжимного инструмента, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимные соединители для проводов широко используются в промышленности, однако единственный способ сделать эти соединения надежными — это использовать инструмент для обжима с четырьмя выемками и диэлектрическую смазку, необходимую для конкретного применения.

Будьте осторожны и наслаждайтесь своим новым гаражным проектом!


Вопрос от Джима, разнорабочего из Огайо:
Как установить люминесцентный свет в гараже?

У моего сына есть отдельный гараж на одну машину, и единственный свет в гараже у него — от открывателя двери. У меня есть три четырехфутовых люминесцентных светильника, которые я хотел бы установить, но не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дейва:
Как правило, для источника питания может использоваться розеточная цепь, при этом проводка может быть продлена до выключателя, а затем до осветительных приборов.


Могу ли я заменить 15-амперный прерыватель на 20-амперный?

Когда я включаю свет и использую что-нибудь, он выскакивает из выключателя. Могу ли я заменить прерыватель 15 ампер на 20 ампер?


Как подключить новый гараж

Электромонтаж нового гаража и планирование электрических цепей: В нем содержатся все основные требования к электрической схеме для предлагаемого гаража…


Как восстановить потерянную мощность в гараже

Стив из Калифорнии спрашивает: Я закоротил розетку в гараже, и теперь не работает электричество, как я могу это исправить? Как исправить проблему с пропаданием энергии в гараже.


Электроснабжение гаража

Как мне подключить автоматический выключатель GFCI к электрической панели гаража? Электропроводка гаража, Как подключить автоматический выключатель GFCI.


Как установить проводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка под дополнительные светильники.


Как подключить люминесцентный светильник в гараже

Как установить проводку для осветительного прибора: при установке люминесцентного освещения для гаража, который будет отделан листовым камнем, кабель NM или Romex может быть установлен в том месте, где будет установлен светильник после того, как листовой камень будет закончен и окрашен.


Правила электрооборудования для розеток и розеток GFI в гараже

Как спланировать и установить электрическую проводку для гаражных розеток и цепей освещения: электрические нормы и правила, касающиеся защиты GFCI для розеток 15A и 20A, 125V в гаражах.


Электрика и отдельно стоящий гараж

Размер кабеля для гаражной подпанели

Вопрос от Ko:
Электрика и отдельно стоящий гараж.
У меня ремонт в отдельно стоящем гараже (с жилой площадью наверху), подземный водовод 3/4 дюйма ПВХ. Он имеет длину 53 фута с изгибом радиуса 4 дюйма (90 градусов) на обоих концах. Какой самый большой набор кабелей можно протянуть через ПВХ диаметром 3/4 дюйма для питания субпанели (горячий / горячий / нейтральный / заземленный)? Я оцениваю # 6 для обеих ног и нейтраль и # 8 для земли.

Ответ Дэйва
Ко, похоже, вы можете быть ограничены медными THW / THWN №6 и №8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки. Урок здесь в том, чтобы всегда увеличивать размер трубы из ПВХ. ПВХ стоит недорого, так что планируйте заранее, пока траншея открыта! Для получения дополнительной информации о заполнении кабелепровода: https://ask-the-electrician.com/wire-in-conduit.html


Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж.Источников энергии было два. Один был от существующего трехпанельного переключателя, который работал повсюду. Все сработало.
Но я провалил это с другой строкой. Первоначально он питал только две розетки: одну на потолке рядом с устройством для открывания гаражных ворот (которое было подключено к нему), а другое выходное отверстие было выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключить к этой линии три источника света и три розетки (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, скручены вместе (и зачищены).Так оно закоротило. После того, как я разъединил провода, я сбросил выключатель без питания. Я выключил основное питание, вошел в панель и переключил черный провод с линии на прерыватель, который, как я знал, работал, но по-прежнему ничего. Возможно, провода были повреждены?
Спасибо за любой совет, который вы можете дать.
Эд в Де Ленд Флорида

Ответ Дэйва:
Эд, очень возможно, что когда вы восстанавливаете питание в цепи, электричество будет до точки, где соединение разорвано, поэтому будьте очень осторожны.Здесь пригодится тестер напряжения клещевого типа, чтобы вы могли видеть, где напряжение и где оно останавливается, что, скорее всего, даст четкое указание на местонахождение проблемы.


Электропитание для гаражного электрощита

Майкл из Полсона, штат Монтана, спрашивает:
У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, что на панели нет места для подключения другого выключателя.Придется ли мне заменить панель или мне что-то не хватает?

Ответ Дэйва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, возможно, удастся поменять несколько полноразмерных автоматических выключателей и заменить их тандемными автоматическими выключателями, которые освободят необходимое место для автоматического выключателя на 100 А для гаражной панели. .


Статический от электронного балласта осветительной арматуры

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник.На моем радио теперь есть статические помехи. Как мне это остановить?

Ответ Дэйва:
Привет, Джоди, да, некоторые из этих осветительных приборов действительно производят линейный шум, особенно экономичные светильники для магазинов. Сначала убедитесь, что прибор заземлен. Затем приобретите штекер, который имеет встроенные средства подавления и кондиционирования линии, которые должны устранить линейный шум. Имейте в виду, что шум также может передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до более качественной марки.
Подробнее о штекерных полосках с кондиционированным воздухом

Как подключить бытовой прибор в гараже? Электропроводка УЗО в Гараже CU

Электромонтаж гаражного бытового блока с УЗО и подключение к нему 1-Φ, точек нагрузки 230 В.

Что такое бытовая единица гаража?

Гаражный потребитель — это тип потребительского блока и распределительного щита (он же мини-потребительский блок), используемый для расширения и обеспечения электроснабжения внешних зданий, таких как сарай, мастерская или другие наружные установки в гараже.

Гаражный потребительский блок используется для питания меньшего количества цепей нагрузки (обычно 2-5 блоков). Если для подачи питания от сети требуется только небольшое количество точек нагрузки, они устанавливают гаражный потребительский блок вместо более крупных, особенно в хозяйственных постройках.

Гаражный блок предохранителей прост в установке, устранении неисправностей и ремонте благодаря простоте и базовой конструкции с верхней распашной дверцей. Как правило, существуют двухполюсные УЗО на 40 А и другие соответствующие автоматические выключатели, такие как MCB (автоматические выключатели) на 6 А, 16 А, 32 А, в зависимости от требований системы.

В этом руководстве мы покажем, как установить однофазный гаражный потребительский блок на 230 В с УЗО в соответствии с IEC. Мы будем использовать цветовые коды проводки IEC, которые также применимы к ЕС, Великобритании и другим странам.

Щелкните изображение, чтобы увеличить

Необходимые компоненты:

  • Гараж Потребительский блок
  • Двухполюсное УЗО (устройство остаточного тока). 63A
  • 3 Количество однополюсных автоматических выключателей: 6A, 16A и 32A
  • Кабели и провода
  • Плоскогубцы, отвертка и сопутствующие инструменты

Похожие сообщения:

Как подключить бытовой блок в гараже?

Чтобы подключить автоматические автоматические выключатели и УЗО в гаражном потребительском блоке для конкретных приборов, выполните следующие простые шаги.

  • Прежде всего, выключите главный выключатель или соответствующий прерыватель MCB на главном распределительном щите или потребительском блоке и убедитесь, что основное питание отключено.
  • Теперь установите все три автоматических выключателя (6А, 16А и 32А соответственно) и 2-полюсное УЗО (63А) во встроенную DIN-рейку в блоке управления гаража.
  • Теперь подключите нейтральный провод «N» (синий цвет) к входной клемме «N» УЗО. Выходная клемма «N» УЗО должна быть подключена к клемме нейтральной шины в модуле потребителя.
  • Аналогичным образом подключите фазу или провод под напряжением «L» (коричневого цвета) к клемме под напряжением УЗО. Выходная клемма под напряжением УЗО должна быть связана с другими автоматическими выключателями через общую клемму сегмента медной шины.
  • Наконец, подключите входящий провод заземления зеленого цвета с желтой полосой (от основной системы заземления) к клемме шины заземления в гаражном потребительском блоке.

Нажмите на изображение для увеличения

Вы сделали, теперь электрические приборы можно подключить к новому проводному потребительскому блоку и его автоматическим выключателям с помощью трех проводов i.е. Коричневый как активный «L», синий как нейтральный «N» и защитное заземление «E» как зеленый с желтой полосой.

Теперь вы можете восстановить подачу питания, включив главный выключатель или соответствующий автоматический выключатель в модуле потребителя, и проверить, правильно ли он работает.

Связанное сообщение:

Как подключить цепи нагрузки в гаражном бытовом блоке

Чтобы подключить однофазную нагрузочную цепь 230 В переменного тока к недавно установленному гаражному потребительскому блоку, имейте в виду, что напряжение под напряжением следует снимать с выходных клемм MCB, а нейтраль и заземление — с клемм нейтральной и заземляющей шин в CU соответственно.

Кроме того, при необходимости вы можете использовать АВДТ с УЗО вместо однополюсного автоматического выключателя. Также не подключайте точки освещения и трехконтактные розетки к одному и тому же MCB. Таким образом, лампочки по-прежнему будут гореть, если произойдет сбой в трехконтактном разъеме, который отключит требуемый MCB. В приведенном выше случае вы можете подключить точки освещения к MCB на 6A, а двойное гнездо (для погружных нагревателей или специальных контуров морозильной камеры) к MCB на 16A. Точно так же выключатель на 32 А можно использовать для электрических плит, электрических душей и других мощных устройств.

Щелкните изображение, чтобы увеличить

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 — 1: 2011), в потребительском блоке должна быть предусмотрена защита УЗО, за исключением системы дымовой и охранной сигнализации.

Похожие сообщения:

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС.Соединенное Королевство использовало свои собственные цветовые коды проводки (до апреля 2004 г.), в то время как некоторые страны все еще следовали той же старой цветовой кодировке проводов Великобритании. Соединенное Королевство теперь следует цветовой кодировке проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазная, 3-проводная система: ЕС и Великобритания

  • Коричневый = фазный или фазный провод
  • Синий = нейтральный
  • Зеленый или Зеленый с Желтая полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Старые цветовые коды проводки в Великобритании для однофазной сети, 230 В переменного тока

230 В, однофазный

  • Красный = Фаза
  • Черный = нейтральный
  • Зеленый = заземляющий провод.

Похожие сообщения:

Инструкции и меры безопасности
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования.Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
  • Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
  • Распределительный щит не должен устанавливаться на высоте 2,2 метра от пола, он должен быть защищен от коррозии и вдали от участков с водой. Все провода должны быть закрыты панелью (т.е. она не должна выходить за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу проводки:

% PDF-1.4 % 87 0 объект > эндобдж xref 87 66 0000000016 00000 н. 0000001685 00000 н. 0000001898 00000 н. 0000002050 00000 н. 0000002210 00000 н. 0000002752 00000 н. 0000003108 00000 п. 0000003145 00000 п. 0000003502 00000 н. 0000003976 00000 н. 0000004450 00000 н. 0000004471 00000 н. 0000004583 00000 н. 0000005932 00000 н. 0000005954 00000 н. 0000006068 00000 н. 0000007418 00000 н. 0000007560 00000 н. 0000007834 00000 п. 0000007856 00000 н. 0000008659 00000 н. 0000009133 00000 п. 0000009587 00000 н. 0000010105 00000 п. 0000010689 00000 п. 0000011389 00000 п. 0000011870 00000 п. 0000011911 00000 п. 0000011933 00000 п. 0000012739 00000 п. 0000013060 00000 п. 0000013364 00000 п. 0000013441 00000 п. 0000013667 00000 п. 0000013968 00000 п. 0000013990 00000 н. 0000014844 00000 п. 0000015215 00000 п. 0000015646 00000 п. 0000015668 00000 п. 0000016371 00000 п. 0000016393 00000 п. 0000017180 00000 п. 0000017893 00000 п. 0000018500 00000 п. 0000018890 00000 п. 0000019315 00000 п. 0000019337 00000 п. 0000020155 00000 п. 0000020211 00000 п. 0000020233 00000 п. 0000020933 00000 п. 0000020955 00000 п. 0000021402 00000 п. 0000028879 00000 п. 0000028973 00000 п. 0000035015 00000 п. 0000037694 00000 п. 0000041385 00000 п. 0000049334 00000 п. 0000049426 00000 п. 0000057808 00000 п. 0000067077 00000 п. 0000067983 00000 п. 0000002246 00000 н. 0000002730 00000 н. трейлер ] >> startxref 0 %% EOF 88 0 объект > >> эндобдж 89 0 объект 0-QC {4.bx_G @) / U ($ ߆ bˬ ‘\\ / ΞF`z ~ {dI) / P -12 / V 1 / Длина 40 >> эндобдж 90 0 объект > / Кодировка> >> / DA (G; k? # I-Jf) >> эндобдж 91 0 объект > эндобдж 151 0 объект > транслировать = bjR [

Размер электрического выключателя для открывателя гаражных ворот

, Том
(Бойсе, ID)

Электрический прерыватель какого размера мне нужен для устройства открывания ворот гаража?

ОТВЕТ:

Это кажется простым вопросом с простым ответом, но обсуждение электрических требований к устройству открывания ворот гаража включает ряд факторов.

Размер выключателя

Размер выключателя зависит от типа и количества открывателей гаражных ворот. Если у вас есть гараж на 1 машину, цепи на 15 А более чем достаточно. Если у вас есть гараж на 3 машины с тремя открывателями, вы можете рассмотреть автоматический выключатель на 20 ампер. Вот подробности:

Большинство современных открывателей гаражных ворот потребляют от 3 до 5 ампер, в зависимости от типа освещения. Например, если ваша открывалка оснащена системой освещения на 200 Вт, только свет будет потреблять чуть менее 2 ампер.

Ампер x Вольт = Ватт. Таким образом, Ватты / Вольт = Амперы. Итак, 200 Вт / 120 В = 1,67 А для системы освещения на 200 Вт.

Сколько ватт у устройства открывания ворот гаража?

Большинство устройств открывания гаражных ворот потребляют от 350 до 600 Вт, в среднем около 500 Вт. При мощности 500 Вт необходимая мощность составляет чуть более 4 ампер. Вот математика: поскольку амперы x вольт = ватты, тогда ватты / вольт = амперы. Итак, 500 Вт / 120 Вольт = 4,17 Ампера.

Теперь, когда мы знаем, что устройство открывания гаражных ворот потребляет около 4 ампер, а свет — менее 2 ампер, мы знаем, что общее потребление составляет менее 6 ампер для одного открывателя.Таким образом, выделенной цепи на 15 ампер будет более чем достаточно для 6 ампер.

Если у вас есть гараж на 3 машины с устройством открывания ворот гаража на 3 машины, вот чего вы могли ожидать:

3 открывателя x 4 А = 12 А для открывателя ПЛЮС 3 лампы x 1,67 А = 5 А для фонарей. Имейте в виду, что эти цифры находятся на верхнем уровне среднего.

При проектировании электрической цепи нагрузка цепи должна составлять 80% от максимальной. Таким образом, 80% от 15 ампер = 12 ампер и 80% от 20 ампер = 16 ампер.Таким образом, 3 устройства открывания гаражных ворот с мощностью 200 Вт света, работающие одновременно, потребляют до 17 ампер. Хотя это немного превышает максимум 16 А для цепи 20 А, это

ОЧЕНЬ маловероятно, что у вас когда-либо будут работать все 3 сошника одновременно.

Итог: Если у вас есть возможность, я рекомендую выделенную схему на 20 А для 3 открывателей ворот гаража. Для 1 или 2 открывателей — цепь на 15 А.

ПРИМЕЧАНИЕ. Если у вас есть современный механизм открывания гаражных ворот постоянного тока, он потребляет небольшую часть мощности, потребляемой моделью с питанием от переменного тока.

Должен ли быть выделен автоматический выключатель для устройства открывания ворот гаража?

На момент написания этого документа Национальный электротехнический кодекс (NEC) не требует отдельной цепи для открывателей гаражных ворот, но это распространено в более новых домах, особенно если у вас более одного открывателя. Электрический код требует отдельной цепи для многих приборов, например, посудомоечной машины, микроволновой печи и т. Д. Однако устройства открывания гаражных ворот не входят в (текущий) список. Часто они даже есть в цепи освещения гаража.Чтобы быть уверенным, проверьте свой местный строительный кодекс.

Должен ли прерыватель для открывания ворот гаража иметь защиту GFCI (прерыватель цепи замыкания на землю)?

Как правило, нет. В то время как современный электрический кодекс требует, чтобы все розетки в гараже были защищены от GFCI, потолочные розетки не «легкодоступны», как розетки. Следовательно, большинство согласятся, что потолочная заглушка не требует защиты GFCI. Опять же, проконсультируйтесь с местным строительным надзором и инспектором по строительству.

Другие электрические требования к механизму открывания гаражных ворот

Заземление — Хотя розетка может не нуждаться в защите GFCI, ее НЕОБХОДИМО заземлить. Ознакомьтесь с любым руководством по эксплуатации устройства открывания гаражных ворот, и вы увидите требования к заземленной розетке.

Если в вашем доме старая проводка и незаземленные розетки, не используйте преобразователь с 3 контактов на 2. Вилка на механизме открывания ворот гаража имеет 3 контакта, в том числе один заземляющий. Если в вашей розетке нет третьего штифта, необходимо установить новую розетку.Позвоните своему электрику, чтобы он помог. Не используйте переходник с 3 на 2 контакта. И не используйте удлинитель.

Жесткая проводка — Проверьте местные электротехнические нормы и правила, чтобы узнать, требуется ли постоянная проводка («жесткая проводка»), хотя это не является обычным явлением.

Розетки — Если у вас нет розетки, доступной для открывателя, установите ее. В большинстве, но не во всех современных домах розетки установлены на потолке. Если вы устанавливаете новый механизм открывания гаражных ворот, установите розетку.

Как провести электрический провод к гаражу

Если вы ремонтируете старый гараж или строите новый, вы должны решить, хотите ли вы оставить стены открытыми или заделать их гипсокартоном. Поэтому, если вы хотите оставить стены и потолок открытыми, вы должны следовать нашим правилам. В этом руководстве я расскажу, как проложить электрический провод до гаража?

В готовом доме или гараже — сплошное стеновое покрытие, например гипсокартон.Гипсокартон или даже дерево защитят проводку от повреждений. Ключ к безопасной и соответствующей требованиям к внешней проводке — использование каркаса для защиты и поддержки кабелей. Это означает, что кабели не должны проходить через балки или стойки.

Закрепите все провода на потолочных стойках, панелях и балках, чтобы предотвратить неправильное использование (см. Раздел «Опасные ошибки электромонтажа» в конце этого документа). В этом посте мы обсудим, как проложить электрический провод до гаража.

Как провести электрический провод в гараж?

Расположение коробки и прокладка кабеля

Вставка кабеля в коробку

  • Удалите не менее 8 см пластиковой оболочки с одного конца кабеля и пропустите провод через втулку распределительной коробки.
  • Убедитесь, что пластиковая оболочка в нижней части оголенного проводника выступает в коробку примерно на 1,5 см.
  • Закрепите провод на расстоянии не более 8 дюймов от коробки. Провода должны располагаться на расстоянии не менее 1,5 дюймов от передней и задней части рамы.

Начните планировать проводку и прибейте все электрические коробки.

  • Чтобы пропустить кабель от одной коробки к другой, снимите кабель с катушки. Теперь удалите не менее 8 дюймов спирального кабеля и пропустите кабель и около 1/2 дюйма спирального кабеля через отверстия в коробке.
  • Ослабьте кабель и закрепите его на раме не реже чем через каждые 10 футов, пока не дойдете до следующей коробки, и отрежьте ее до нужной длины.
  • Когда вы дойдете до следующей коробки, отсоедините кабель, отметьте точку вставки на кабеле, обрежьте кабель до 1 метра длиной, снимите оболочку и вставьте кабель в коробку.
  • Затем прикрепите зажимы к коробке.
  • Согласно правилам, все кабели должны располагаться на расстоянии не менее 1,5 см от передней и задней части стоек и стропил.
  • В случае рамы 2 × 4 это означает, что вы должны надежно закрепить два провода.
  • Если у вас три или более проводов, вам понадобятся специальные зажимы для их штабелирования.
  • Они не всегда продаются в хозяйственных магазинах, но их можно найти в магазинах электротоваров.
  • Иногда эти зажимы — единственный вариант, потому что на концах слишком много проводов.
  • Было бы неплохо, если бы вы связали провода между банками хотя бы через каждые 48 см, но чем больше зажимов, тем лучше.
  • Избегайте наматывания проводов и скрепляйте обмотки как можно плотнее.
  • Электрические коробки могут иметь встроенные металлические или пластиковые скобы.
  • Многие двусторонние коробки имеют только предварительно изготовленные зажимы. Провода должны быть зажаты на расстоянии 8 дюймов от банки и 12 дюймов от банки, когда они не зажаты.

Как мне проложить поверхностные провода в сплошной стене?

  • Покройте поверхность проводов в сплошных стенах изоляцией из ПВХ или металла для их защиты.
  • Используйте правильный штекер, розетку и ленту для каждого типа кабеля.
  • Используйте заглушки, если кабель проходит через открытый конец кабелепровода.
  • Многие гаражи имеют одну или несколько бетонных стен.
  • Кабели, проложенные на поверхности, должны иметь защиту с помощью кабельных каналов. Было бы полезно, если бы вы использовали жесткий трубопровод из ПВХ.
  • Используйте кабелепровод 1/2 дюйма (14-2 или 12-2) для одного кабеля и канал 3/4 дюйма для двух кабелей.
  • Независимо от типа кабеля, некоторые банки, ремни и соединители имеют специальную конструкцию для этого типа кабеля.
  • Прикрепите коробку к стене через опорную пластину и прикрепите кабелепровод к стене не реже, чем через каждые три метра.
  • Пропустите кабель через открытые разъемы и установите, как указано в руководстве.
  • Не пропускайте кабель через вырез, так как острые металлические края могут проткнуть оболочку.
  • Всегда протягивайте кабель через разъем.

Оспариваемый код: Коммунальные кабели над гаражами

Международный жилищный кодекс , наиболее широко применяемый строительный кодекс США, не требует прокладки проводки в отдельно стоящих гаражах.

К гаражам с электрооборудованием предъявляются определенные требования.Обратите внимание, что правила варьируются от штата к штату и представляют собой лишь минимальные требования.

Внутреннее освещение

В гаражах с электричеством должно быть хотя бы одно внутреннее освещение, которым можно управлять с помощью настенного выключателя. Механизм открывания гаражных ворот программы с подсветкой не отвечает этому требованию, даже если отдельный выключатель управляет освещением.

Наружное освещение

Напольный выключатель должен быть предусмотрен в гаражах с механическим приводом перед каждой выходной дверью, управляемый настенным выключателем или датчиком движения.Двери транспортных средств не считаются выходными дверями согласно правилам.

Розетки

Гаражи с электричеством должны иметь как минимум одну электрическую розетку. Никаких ограничений относительно расположения точек продаж не существует.

Защита GFCI

Было бы полезно, если бы вы защитили электрические розетки в гараже с помощью прерывателя цепи замыкания на землю (GFCI).

Сервисная проводка от дома до гаража

  • Выройте траншею глубиной 18 дюймов для прокладки наружного кабеля от главной панели к вспомогательной панели гаража.
  • Используйте кабель ПВХ 1 1/4 дюйма для подстанций на 100 А или кабель ПВХ 1 дюйм для подстанций до 50 А.
  • Проложите провода от гаража к главной распределительной коробке. Если гараж не бетонный, установите проводку на полу гаража.
  • Для прокладки кабеля используйте штекер с широким углом наклона 90 градусов, а не заостренный штекер под углом 90 градусов.
  • После того, как вы закончите бетонирование, проложите канал через внешнюю стену гаража и используйте соединители LB из ПВХ через стену, чтобы установить промывочную коробку.
  • Выполните ту же процедуру, что и для поля заголовка.
  • Прикрепите кусок фанеры на 15 см больше плитки к стене, на которой вы будете устанавливать плитку.
  • Это называется «губка». В центр вкрутите коробку и прикрепите к ней воздушный шланг.
  • Некоторые местные правила требуют, чтобы губка была окрашена в черный цвет.
  • Используйте провод THHN № 8 на боковой панели 50 А и провод № 2 THHN на боковой панели 100 А.
  • Подключите провода от главной панели к боковой панели.Проложите черный, красный, белый и зеленый провода к главной распределительной коробке на стороне ведомого устройства.
  • Если на улице холодно, вы можете держать провода в тепле, пока они находятся внутри. С проводами легче обращаться, когда они не холодные.

Готово

  • Подключите красный и черный провода от боковой панели к клеммам главной панели.
  • Подключите белый провод к выключателям удаленного освещения нуля, а зеленый провод к заземляющему стержню, который подключается непосредственно к базовой панели.
  • Установите главный выключатель в центральное положение. Красный и черный кабели подключаются к винтам переключателей. Подключите белый провод к нейтральному проводу, а зеленый провод к земле.
  • Используйте вольтметр, чтобы проверить правильность тока в подцентрах. Установите на место крышку коробки предохранителей и разомкните автоматический выключатель гаража.

Электроснабжение коттеджа

  • В некоторых случаях подземная проводка нецелесообразна.
  • Вокруг дома часто есть препятствия, такие как подъездные пути, патио или другие здания, которые мешают без проблем проложить подземную проводку.
  • В этих случаях вам потребуется установить подвесной кабель, который будет служить источником питания в гараже.

Шаг 1

  • Убедитесь, что в местах общего пользования дома, таких как подъездная дорожка и патио, нет воздушных линий электропередачи.
  • Это серьезная угроза безопасности, и вам следует избегать ее любой ценой.
  • Если вы не обеспечите безопасность воздушных линий электропередач от источника воды в вашем доме, вы можете нарушить местные строительные нормы и правила.

Шаг второй

  • На следующих этапах вам нужно будет отточить свои столярные и кровельные навыки.
  • Установите 13 футов труб, одну на стороне главного дома с электричеством, а другую на стороне гаража с электричеством.
  • Для правильной установки труб требуются базовые навыки.
  • В противном случае необходимо вызвать электрика.
  • Преимущество 13-футовой трубы в том, что по ней легко добраться до вершины с помощью удлиненной лестницы, а высота достаточна для большинства транспортных средств.

Шаг третий

  • Прикрепите анкерные тросы между двумя разными опорами, например, между домом и трубами, подсоединенными к гаражу.
  • Вам понадобятся веревки, потому что они не выдерживают ваш вес. Следовательно, вам необходимо обеспечить механическую опору с помощью поддерживающих тросов.
  • Убедитесь, что кабель хорошо изолирован и достаточно прочен, чтобы выдержать вес провода.
  • Для этой цели можно использовать кабель National Hardware N267-013 2573BC.
  • Также убедитесь, что кабель не слишком ослаблен, так как он может растягиваться и тянуться в зависимости от температуры наружного воздуха.
  • В противном случае, если не соблюдать осторожность, провод может оборваться, если будет слишком холодно.

Шаг 4

  • Оберните шнур питания вокруг опорных тросов с интервалом 12–14 см.
  • Убедитесь, что провода не слишком ослаблены между каждым отверстием, чтобы позволить им сжиматься при остывании.
  • Кабель также можно закрепить стяжкой-молнией, а не оберткой.

Шаг 5

  • Убедитесь, что кабелепровод защищен от атмосферных воздействий, чтобы вода не попала в главную распределительную коробку.

Воздуховоды в гараже

В большинстве домов есть гараж, который уже подключен к электричеству и электричеству.

Если в вашем доме есть гараж или сарай, требуется отдельное электрическое подключение.

Один из лучших вариантов — это установка ВЛ от дома до гаража.

По каким причинам ваш гараж нужно электрифицировать?

  • Электрификация гаража может быть очень выгодной. Если вы обычно используете гаражные ворота с электрическим приводом, вам нужно будет электрифицировать свой гараж.
  • Если вы хотите проводить в гараже разные виды работ, вам также понадобится электричество.
  • Для обеспечения безопасности важно, чтобы в вашем гараже было электричество.

Как протянуть верхний электрический провод к гаражу: часто задаваемые вопросы

Могу ли я поставить электроэнергию в гараже наверху?

В большинстве домов есть гараж, который уже подключен к электричеству и электричеству.

Если у вас дома отдельный гараж или сарай, вам нужно будет запитать их отдельно. Стандартный вариант — установка воздушных линий электропередачи от дома до гаража.

Кабель какого диаметра мне нужен для подключения дома к гаражу?

Стандартные розетки обычно используют 20-амперные и 12-жильные кабели.

Если вы устанавливаете перегородку в гараже, вам потребуется кабель, соответствующий сечению проводов перегородки. Обычно это 30, 40 или 50 ампер.

Можно ли оставить в гараже оголенный электрический кабель?

При отделке дома или гаража необходимо защитить электропроводку от повреждений прочными настенными покрытиями, такими как гипсокартон, штукатурка или даже дерево. Это не тот случай, если у вас есть готовый к работе гараж.

Ключом к безопасной и соответствующей требованиям открытой проводки является создание компонентов, защищающих и поддерживающих провода.Более безопасный гараж будет поддерживать безопасность сообществ.

Насколько глубоко должны быть заглублены линии электропередач?

24 дюйма

Сколько стоит провести электричество в гараже?

Они добавляют в гараж электропроводку, которая стоит от 1000 до 4000 долларов. Вы должны установить верхний предел этого диапазона. Это касается индивидуальных гаражей, где вы должны установить подземное электричество от главной распределительной коробки до гаража.

Нужно ли подвести кабели в гараже к кабельному лотку?

Однако вам потребуется прокладка кабеля там, где он работает неправильно.Вы можете проверить физические аспекты.

Канал обычно не требуется для кабеля с оболочкой, защищенной гипсокартоном.

Местные электрические нормы и правила отличаются, если это открытый каркас (обычно в отдельно стоящих гаражах, реже в закрытых гаражах).

Кабель какого сечения нужен для подземного подключения на 200 ампер?

Для работы на 200 А необходимо использовать медные проводники AWG 2/0 или алюминиевые проводники AWG 4/0 или алюминиевые проводники с медным покрытием.

Сколько розеток может быть в гараже?

Для новых гаражей требуется как минимум одна выделенная 20-амперная цепь, 120-вольтная цепь, которая питает только гараж.Эта схема может также питать розетки за пределами гаража. В гараже должен быть хотя бы один автоматический выключатель для управления освещением.

Автоматический выключатель какого размера мне нужен для гаража?

Мы можем предложить вам установить автоматический выключатель на 50 А с проводом 8/3 между двумя зданиями, потому что вам нужно контролировать нагрузку в большинстве гаражей.

Установите вторую панель с ее главным автоматическим выключателем, чтобы обеспечить отключение электроэнергии в гараже для обслуживания автоматических выключателей.

Как далеко можно проложить 12-метровый кабель?

  • 12-футового провода обычно достаточно для 15 ампер на 100 футов.
  • Они рекомендуют шесть манометров для ваших 160 футов.
  • Даже при падении на 5% вы не достигнете своей цели, используя провод менее 10 калибра, а это даже плохо.

Кабель какого диаметра вам нужен для сабвуфера на 100 ампер?

  • Диаметр кабеля должен быть достаточным для номинального тока панели; для панели на 100 ампер вам понадобится No.4.
  • Медный провод или, чаще, медный провод № 2 или алюминиевый провод № 2, например, два алюминиевых провода.

Кабель какого типа мне следует использовать для прокладки кабеля в гараже?

  • В качестве общей рекомендации используйте медные проводники 12 AWG и автоматические выключатели на 20 А, медные проводники 14 AWG и автоматические выключатели на 15 А.
  • Поскольку розетки находятся в гараже, они должны иметь защиту от GFCI. Вы можете получить эту защиту с помощью розеток GFCI или автоматического выключателя GFCI.

Нужна ли секционная панель в гараже?

  • Если вы можете найти прокладку кабеля на всей территории, вам потребуется отдельная шина заземления. Следовательно, это необходимо, если у вас уже есть дополнительная панель.
  • Неважно, подаются ли его три или четыре проволоки.

Нужен ли мне кабелепровод для электропроводки в гараже?

Вообще говоря, вам нужны кабельные лотки, в которых кабели плохо работают или, возможно, они находятся вне окружающей среды.

Таким образом, кабели в оболочке, защищенные гипсокартоном, обычно не требуют воздуховодов. Кроме того, местные электрические нормы и правила будут отличаться в отношении открытой рамы (обычно в отдельно стоящих гаражах, нечасто в пристроенных гаражах).

Должен ли я прокладывать подземный кабель в подземной трубе?

Национальный электротехнический кодекс (NEC) требует монтажной глубины 18 дюймов для кабелей в жестких неметаллических кабелепроводах (например, ПВХ).

Углубленные кабели, в том числе кабели из ПВХ, не подвергаются риску порезов или проблем при выполнении обычных земляных работ.

Можно ли увидеть кабели Romex в гараже?

Вы можете свободно проложить оголенный кабель NM Romex на готовых поверхностях построек в готовом доме или гараже.

Провода имеют прочное настенное покрытие, такое как гипсокартон, гипсокартон или даже брус. Однако это не относится к гаражам, которые находятся в строящихся зданиях.

Могут ли быть оголены электрические кабели?

Прокладывать электрические провода и удлинители по полу или под коврами небезопасно.Однако было бы полезно, если бы вы держали провода в недоступном для людей и животных месте. Все это потому, что при постоянном контакте с ними существует опасность возгорания, а люди, которые спотыкаются о них, могут получить травмы.

Какой код у гаражных розеток?

Основное правило для гаражных розеток — устанавливать по одной розетке в каждый отсек автомобиля на максимальной высоте 1,50 метра от пола.

Итог

Владеем всей информацией, необходимой для разгадки загадки; как проложить электрический провод до гаража.Не забудьте проверить местные строительные нормы и правила, чтобы убедиться, что у вас есть разрешение на установку электрических розеток, указанных выше; правила и условия варьируются от муниципалитета к муниципалитету.

Если вам нужна помощь в установке труб, столбов или кабелей, не забудьте нанять профессионала. Однако не прокладывайте кабели по водным материалам, особенно в плавательных бассейнах, так как это может привести к поражению электрическим током. Мы надеемся, что эта статья прояснила для вас «Как провести электрический провод в гараж?»

Код электрического оборудования

для гаражной проводки

Электротехнический кодекс для гаражной проводки

Как далеко должны быть выходы из гаража от земли?

Для гаражных контейнеров требований по высоте нет.По оценкам большинства людей, здесь их около 48. Источников возгорания в гаражах должно было быть больше 18. В основном это связано с возможностью скопления трудно воспламеняемых паров.

А где поставить розетки в гараже?

Выходы из гаража следует размещать в удобных местах, по крайней мере, по одному из шести выходов на каждой стене. Планируйте заранее, как поступать без рецепта. Подключить электрические розетки во время строительства намного проще, чем после закрытия стен.Легко сказать каждые 6 футов на каждой стене гаража.

Во-вторых, как далеко может быть магазин от угла?

Национальный электротехнический кодекс требует, чтобы розетка (розетка) находилась в пределах 6 футов от угла стены и на расстоянии не более 12 футов между корпусами на той же стене (розетка 6/12). Конечно, это минимальное требование к жилой площади.

Вы также знаете, какой высоты должны быть зацепы?

Требуется внешнее хранилище. Защита может быть обеспечена с помощью корпуса FI или переключателя FI.Контейнер необходим в передней и задней части дома и на максимальной высоте 6 футов 6 дюймов над классной комнатой (первый этаж).

Сколько розеток может иметь цепь на 20 А в гараже?

Практическое правило состоит в том, чтобы назначить максимальный номинальный ток 1,5 А для каждой упаковки, чтобы было место для 10 контейнеров в цепи на 20 А.

Сколько розеток мне поставить в гараже?

Начиная с NEC 2017, для недавно построенных гаражей потребуется как минимум одна выделенная цепь на 120 В и 20 А, которая питает только гараж.С этой схемой розетки можно установить и вне гаража. В гараже должен быть хотя бы один выключатель, управляющий светом.

Как мне подключить свой дом к моему отдельно стоящему гаражу?

Выкопайте яму глубиной 18 дюймов для внешнего шнура питания, идущего от блока главной панели к полу гаража. Используйте ПВХ-кабелепровод 1 1/4 дюйма для субпанели на 100 ампер или ПВХ-кабелепровод диаметром 1 дюйм, если субпанель на 50 ампер или меньше. Проведите кабель от гаража к главному распределительному щиту.

Стоит ли использовать трубы в гараже?

Как правило, кабель нужен там, где есть вероятность его повреждения или воздействия элементов.Кабель, защищенный штукатуркой, обычно не требует проводов. Если есть открытая рама (обычная в отдельно стоящих гаражах, гаражах, строящихся редко), местные электротехнические нормы и правила будут отличаться.

Сколько усилителей должно быть в гараже?

60 ампер Можно ли использовать пластиковые трубы в гараже?

Комбинация металлического корпуса и трубы из ПВХ приемлема, но в отличие от цельнометаллической системы, ПВХ требует наличия отдельного провода заземления и прикрепления его к каждому металлическому корпусу или устройству с помощью винта или зажима.

Нужно ли проложить внешний силовой кабель по трубам?

Вы можете прокладывать электрические кабели вне помещений практически в любом месте. Хотя некоторые типы электропроводки не должны быть зажаты в кабелепроводах для наружной установки, рекомендуется подключать неизолированный провод. Электротрубка из поливинилхлорида (ПВХ) Schedule 40 серого цвета и устойчива к солнечному свету.

Сколько сокетов GFCI у вас может быть в одной цепи?

Требуется только один выход GFCI на цепь (при условии, что он находится в начале строки, а остальные выходы заряжены).При последовательном соединении они соединяются параллельно. Если есть нагрузка, вы не получите правильного напряжения на других выходах. Возможно.

Должно ли внешнее освещение иметь защиту от пожаров?

Наружные шкафы обычно должны иметь УЗО или УЗО. На вопрос, нужно ли для наружного освещения дифференциальное устройство, простой ответ: да. Прочтите ниже, чтобы узнать, что вам нужно знать о GFCI для наружного освещения.

Как узнать, на выходе ли розетка 15 или 20 ампер?

Розетки на 20 ампер не подходят для розеток на 15 ампер.Схема на 15 ампер обычно питается от провода калибра 14 и защищена выключателем или предохранителем на 15 ампер. Цепь на 20 А, защищенная цепью или предохранителем на 20 А, должна питаться от провода калибра 12 или 10. Пропустите провода 142 нм через ангар и протяните их через электрические коробки. Закрепите желаемое освещение в ангаре или на открытом воздухе и при необходимости проложите кабель. При необходимости подключите кабели 142 нм от оборудования и розеток к переключателям на вспомогательной панели. Отключите электричество в доме с помощью главного выключателя.

Как защитить внешние розетки от дождя?

A: Не нужно бояться дождя. Используемая розетка должна быть защищена дифференциальным выключателем (GFCI). Терминал FI может быть там или перед этой точкой, или у вас может быть переключатель FI на главной панели.

Должны ли внешние розетки быть в отдельной цепи?

Это означает, что нет, внешние розетки не обязательно должны быть в отдельной цепи. Они должны быть защищены переключателем FI, это может быть переключатель FI или известная настенная розетка.

Электрический код для проводки гаража

Мастерская Ultimate: схема освещения и электрооборудования

Если вы не опытный электрик, рекомендуется доверить эту часть проекта профессионалам. Однако вы должны знать свои потребности и участвовать в планировании и надзоре за монтажом электропроводки и освещения. Здесь специалист по электрике Рики Клоуэрс дает профессиональные советы по успешному электромонтажу.

Как и в случае с функциональным дизайном рабочего места, хороший план электрооборудования начинается со схемы. Знание местоположения ваших больших частей оборудования с электрическим приводом, а также ваших основных рабочих мест имеет жизненно важное значение для определения того, где лучше всего разместить электрические розетки, выделенные цепи, высоту розеток, распределительные коробки и т. Д.

Более крупное оборудование, такое как настольные пилы, должно получать питание по выделенным цепям.В одной мастерской рядом с местом, где позже будет размещена настольная пила, была установлена ​​выделенная цепь на 20 ампер. Каждая дополнительная единица крупного оборудования также имела выделенную цепь. Розетка, установленная на каждом из них, представляла собой цепь GFCI (прерыватель цепи замыкания на землю). Розетка GFCI оснащена измерительным устройством, которое немедленно отключает питание цепи в случае короткого замыкания, снижая вероятность поражения электрическим током. После отключения розетку GFCI можно легко сбросить с помощью переключателя на передней панели.

Примечание: Розетка GFCI — это устройство безопасности, предназначенное для уменьшения опасности для пользователей и не обязательно предназначенное для защиты оборудования.

Примите во внимание общее количество обычных электрических розеток, которые вам понадобятся, и помните следующее практическое правило: слишком много розеток сложно. Другими словами, люди обычно обнаруживают, что в конечном итоге им нужно больше торговых точек, чем они первоначально ожидали. В случае нашей модельной мастерской в ​​дополнение к выделенным цепям было установлено девять розеток.Девять розеток находятся в трех цепях, по три розетки в каждой цепи.

Также подберите лучшую высоту для ваших розеток. Может оказаться полезным установить розетки для мастерских на стене выше, чем это обычно бывает в домашних условиях. Это снимает проблему ограниченного доступа к розеткам при размещении рабочих поверхностей или оборудования вдоль стен цеха. Более высокие розетки также более удобны для подключения и отключения небольших электроинструментов, что часто случается в мастерской.

Обычно лучше всего подключать потолочные светильники так, чтобы они были подключены к отдельной цепи от настенных розеток. Таким образом, если перегрузка по мощности от инструмента приведет к срабатыванию выключателя, индикаторы останутся включенными, поскольку они подключены к отдельной цепи.

На распределительном щите для мастерской должны быть переключатели, четко помеченные, чтобы указывать, какие переключатели какими цепями управляют. В некоторых мастерских есть оборудование, для которого требуются розетки на 240 вольт.Приложения с этим повышенным напряжением могут включать воздушные компрессоры или сварочное оборудование.

Адекватное освещение имеет решающее значение в условиях мастерской. Сначала подумайте о своих общих потребностях в освещении, а затем о специальных потребностях для конкретных областей. Доступен ряд вариантов освещения.

.
