Подробная схема подключения люминесцентной лампы, устройство

Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях.

По истечении времени они набирают всё большей популярности. Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника.

Принцип работы

Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание.

Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим.

Принцип работы лампы

Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов.

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются.

Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

  1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
  2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
  3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
  4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
  5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

  • Стартерная система продлевает период работы светильника.
  • Особый принцип работы также продлевает период службы примерно на десять процентов.
  • Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
  • Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
  • Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Схема подключения и принципы работы люминесцентных ламп.

Среди всех источников искусственного света самыми распространенными сегодня являются люминесцентные лампы. Благодаря тому что они в 5-7 раз экономичнее ламп накаливания и гораздо дешевле самых сверхэффективных на сегодня- светодиодных.

Люминесцентные лампы сегодня можно встретить на каждом шагу. Они используются преимущественно для освещения в магазинах, супермаркетах, учебных заведениях, общественных зданиях, а после появления компактных вариантов, подходящих под обычные патроны E27 и E14 домашних светильников и люстр, люминесцентные лампы стали широко применяться для освещения в многоквартирных квартирах и частных домах.

Принцип работы.

Люминесцентная лампа — это газоразрядный источник света, внутри стрелянной трубы протекает электрический разряд между двумя спиралями (катодом и анодом), расположенными  с обоих сторон. Пары ртути под воздействием электрического разряда излучают невидимое для наших глаз ультрафиолетовое излучение, которое затем преобразовывается в видимый свет при помощи нанесенного по внутренней поверхности лампы люминофора, состоящего из смеси фосфора с другими элементами.

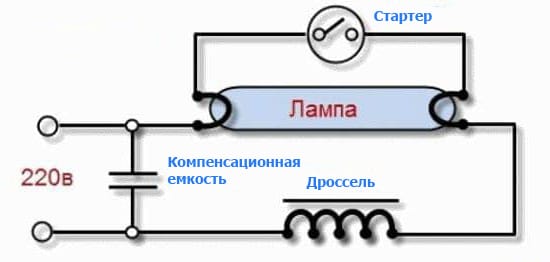

Схема подключения с применением электромагнитный балласта или  ЭмПРА.

ЭмПРА — это сокращенная аббревиатура- Электромагнитный Пускорегулирующий Аппарат. Часто называемый, как дроссель. Его мощность должна соответствовать общей мощности подключаемым к нему лампам.
Это довольно старая (активно применяемая еще в советское время) простая стартерная схема подключения к электросети  люминесцентной лампы дневного света.

Стартер — это миниатюрная лампочка с неоновым наполнением с  двумя биметаллическими электродами внутри, которые разомкнуты в нормальном положении.

Принцип работы: при включении электропитания в стартере возникает разряд и замыкаются накоротко биметаллические электроды, после чего ток в цепи электродов и стартера ограничивается только внутренним сопротивлением дросселя, в результате чего возрастает почти в три раза больше  рабочий ток в лампе и моментально разогреваются  электроды люминесцентной лампы.

Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В этот момент разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и зажигается лампа. После этого напряжение на ней будет равняться половине от сетевого, которого будет недостаточно  для повторного замыкания электродов стартера.
Если лампа светит стартер не будет участвовать в схеме работы и его контакты всегда будут разомкнуты.

Часто встречается последовательная схема включения  2 ламп, для работы в которой применяются стартеры на 127 Вольт,  но они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт!



Недостатки  схемы ПРА:

  1. По сравнению со схемой с электронным балластом на
    10-15 % больший расход электроэнергии
    .
  2. Долгий запуск  не менее 1 до 3  секунд (зависимость от износа лампы).
  3. Звук от гудения пластин дросселя, возрастающий со временем.
  4. Стробоскопический эффект мерцания лампы, что негативно влияет на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.
  5. Неработоспособность при низких температурах окружающей среды. Например, зимой в неотапливаемом гараже.

Схема подключения с применением электронного балласта или ЭПРА.

Электронный Пускорегулирующий Аппарат (сокращенно-  ЭПРА) в отличии от электромагнитного-  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает возможность появления заметного для глаз мигания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Схемы подключений бывают разные, как правило они наносятся сверху на блоке и не вызывают трудности в подключении. Давайте рассмотрим пример.


Слева, L – фаза и N- ноль от электропитания. Один провод общий на контакты с левой стороны и два — раздельные.
Справа, 4 контакта. По два на каждую нить накала. Только соблюдайте схему подключения на каждую лампу с обоих сторон.

Преимущества схем с ЭПРА:

  • Увеличение срока службы люминесцентных ламп, благодаря специальному режиму работы и запуска.
  • По сравнению с ПРА до 20% экономия электроэнергии.
  • Отсутствие в процессе работы шума и мерцания.
  • Отсутствует в схеме  стартер, который часто ломается.
  • Специальные модели выпускаются с возможностью диммирования  или регулирования яркости свечения.

Как Вы уже поняли у ЭПРА  много преимуществ,  именно поэтому Мы только и рекомендуем их использовать.
Дополнительно прочитайте по этом теме нашу статью  ”Характеристики люминесцентных ламп и светильников”.

Как подключить лампу дневного света

Лампы дневного света давно и прочно вошли в нашу жизнь, а сейчас приобретают наибольшую популярность, так как электроэнергия постоянно дорожает и использование обычных ламп накаливания становится довольно дорогим удовольствием. А энергосберегающие компактные лампы не всем могут быть по карману, да и современные люстры требуют большого их количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах устанавливается все больше люминесцентных ламп.

Содержание

  1. Устройство люминесцентных ламп
  2. Принцип работы лампы дневного света
  3. Как подключить лампу дневного света?
  4. Как проверить лампу дневного света?



Устройство люминесцентных ламп

Чтобы понять, как работает лампа дневного света, следует немного изучить ее устройство. Лампа состоит из тонкой стеклянной цилиндрической колбы, которая может иметь различный диаметр и форму.

Лампы могут быть:

  • прямые;
  • кольцевые;
  • U-образные;
  • компактные (с цоколем Е14 и Е27).



Хоть они все отличаются по внешнему виду объединяет их одно: все они имеют внутри электроды, люминесцентное покрытие и закачанный инертный газ, в котором находятся пары ртути. Электроды представляют собой небольшие спирали, которые раскаляются на короткий промежуток времени и зажигают газ, благодаря которому люминофор, нанесенный на стенки лампы, начинает светиться. Так как спирали для розжига имеют маленький размер, то стандартное напряжение, имеющееся в домашней электросети, для них не подходит. Для этого применяют специальные приборы – дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. Также, чтобы спираль разогревалась кратковременно и не перегорела, используют еще один элемент – стартер, который после зажигания газа в трубках лампы, отключает накал электродов.

Дроссель

Стартер

Принцип работы лампы дневного света

На клеммы собранной схемы подается напряжение 220В, которое проходит через дроссель на первую спираль лампы, далее переходит на стартер, который срабатывает и пропускает ток на вторую спираль, подключенную к сетевой клемме. Наглядно это видно на схеме, представленной ниже:

Зачастую на входных клеммах устанавливают конденсатор, играющий роль сетевого фильтра. Именно его работе часть реактивной мощности, вырабатываемой дросселем, гасится, и лампа потребляет меньше электроэнергии.

Как подключить лампу дневного света?

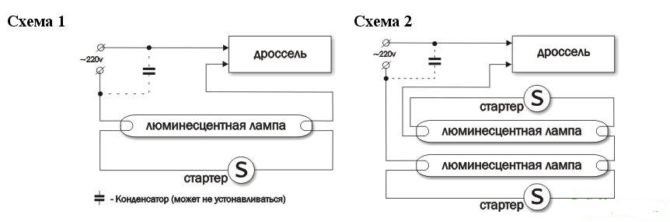

Схема подключения люминесцентных ламп, приведенная выше, является простейшей и предназначена для розжига одной лампы. Для того, чтобы выполнить подключение двух ламп дневного света, необходимо немного изменить схему, действуя по тому же принципу последовательного соединения всех элементов, так, как показано ниже:

В данном случае используется два стартера, по одному на каждую лампу. При подключении двух ламп к одному дросселю следует учитывать его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, то к нему можно подключить две одинаковые лампы, имеющие нагрузку не более 20 Вт.

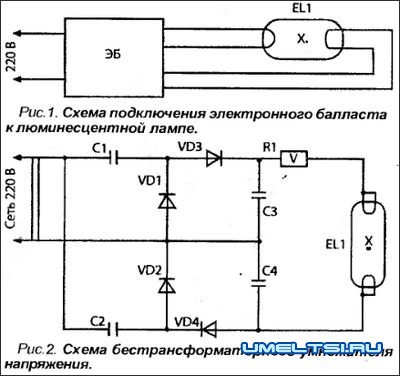

Существуют также и схема подключения лампы дневного света без использования стартеров. Благодаря использованию электронных балластных устройств розжиг ламп происходит мгновенно, без характерного «моргания» со стартерными схемами управления.

Электронные балласты

Подключить лампу к таким устройствам очень просто: на их корпусе расписана детальная информация и схематически показано, какие контакты лампы необходимо соединить с соответствующими клеммами. Но чтобы было совсем понятно, как выполнить подключение лампы дневного света к электронному балласту, нужно взглянуть на простую схему:

Преимуществом данного подключения является отсутствие дополнительных элементов, необходимых для стартерных схем управления лампами. К тому же, с упрощением схемы увеличивается надежность работы светильника, так как исключаются дополнительные соединения проводов со стартерами, которые являются еще и довольно ненадежными устройствами.

Ниже приведена схема подключения к электронному балласту двух люминесцентных ламп.

Как правило, в комплекте с электронным балластным устройством уже имеются все необходимые провода для сборки схемы, поэтому нет необходимости что-то придумывать и нести дополнительные расходы для покупки недостающих элементов.

Как проверить лампу дневного света?

Если лампа перестала зажигаться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити, которая разогревает газ, заставляя светиться люминофор. В процессе работы вольфрам постепенно испаряется, оседая на стенках лампы. При этом на краях стеклянной колбы появляется темный налет, предупреждающий о том, что скоро лампа может выйти из строя.

Как проверить целостность вольфрамовой нити? Очень просто, необходимо взять обычный тестер, которым можно измерить сопротивление проводника и прикоснуться к выводным концам лампы щупами.

Прибор показывает сопротивление 9,9 Ом, что красноречиво говорит нам, что нить цела.

Проверяя вторую пару электродов, тестер показывает полный ноль, эта сторона имеет обрыв нити и поэтому лампа не хочет зажигаться.

Обрыв спирали происходит от того, что со временем нить истончается и постепенно возрастает напряжение, проходящее через нее. Благодаря повышению напряжения выходит из строя стартер – это видно по характерному «морганию» ламп. После замены сгоревших ламп и стартеров схема должна работать без наладки.

Если включение ламп дневного света сопровождается посторонними звуками или слышен запах гари, следует немедленно обесточить светильник и проверить работоспособность всех его элементов. Имеется вероятность того, что на клеммных соединениях образовалась слабина и греется подключение проводов. Кроме этого, дроссель, если изготовлен некачественно, может иметь витковое замыкание обмоток и, как следствие, выход из строя ламп дневного света.



Обзор работоспособных схем подключения люминесцентных ламп

Люминесцентная лампа — источник света, где свечение достигается за счет создания электрического разряда в среде инертного газа и ртутных паров. В результате реакции возникает незаметное глазу ультрафиолетовое свечение, воздействующее на слой люминофора, имеющийся на внутренней поверхности стеклянной колбы. Стандартная схема подключения люминесцентной лампы — прибор с электромагнитным балансом (ЭмПРА).

Блок: 1/6 | Кол-во символов: 404
Источник: https://220.guru/osveshhenie/istochniki-sveta/sxema-podklyucheniya-lyuminescentnoj-lampy.html

Кратко об особенностях работы ламп

Строение люминесцентной лампы

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лмСветодиодная лампа, ВтКонтактная люминисцентная лампа, ВтЛампа накаливания, Вт
50 1 4 20
100 5 25
100-200 6/7 30/35
300 4 8/9 40
400 10 50
500 6 11 60
600 7/8 14 65

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

Блок: 2/6 | Кол-во символов: 2308
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-lyuminescentnyx-lamp.html

Вступление

Существует два способа подключения люминесцентных ламп: при помощи стартера и дросселя (ЭМПРА) и при помощи электронного пускового аппарата (ЭПРА). Нельзя сказать, что они отличаются принципиально, но в схемах подключения задействованы различные устройства.

Блок: 2/4 | Кол-во символов: 267
Источник: https://ehto.ru/shemy-podklyuchenij/shemy-podklyucheniya-lyuminestsentnyh-lamp

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются. Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

  1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
  2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
  3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
  4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
  5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Блок: 3/4 | Кол-во символов: 1922
Источник: http://ProOsveschenie.ru/proizvodstvennye-pomeshheniya/skhema-vklyucheniya-lyuminescentnykh-lamp.html

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

  • Стартерная система продлевает период работы светильника.
  • Особый принцип работы также продлевает период службы примерно на десять процентов.
  • Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
  • Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
  • Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Блок: 4/4 | Кол-во символов: 2468
Источник: http://ProOsveschenie.ru/proizvodstvennye-pomeshheniya/skhema-vklyucheniya-lyuminescentnykh-lamp.html

Схемы подключения люминесцентных ламп при помощи ЭМПРА

ЭМПРА это электромагнитный пускорегулирующий аппарат, а по сути, обычный дроссель. В схеме подключения ЭМПРА обязательно задействуется стартер, который создает первый импульс для начала свечения люминесцентной лампы.

Читать, ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов

Схема подключения люминесцентной лампы ЭМПРА

Данная схема подключения используется в большинстве стандартных одноламповых светильниках местного освещения эконом класса.

Схема индуктивная реализация

  • Напряжение питания 220 Вольт;
  • Дроссель (LL) подключается последовательно к проводу питания и выводу 1 лампы;
  • Стартер подключается параллельно к выводам 2 и 3 лампы;
  • Вывод  4 лампы подключается ко второму проводу питания;
  • В схеме участвует конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

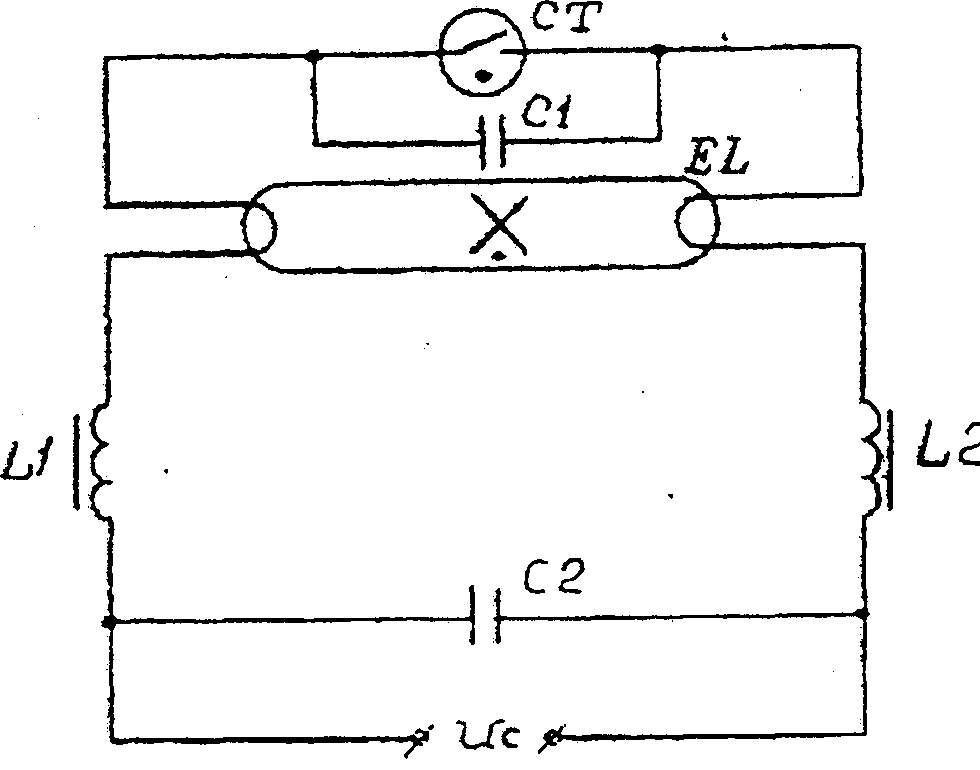

Схема индуктивно-ёмкостная реализация

Вторая схема подключения называется индуктивно-ёмкостной. В ней дроссель и конденсатор (индуктивное и ёмкостное сопротивление схемы) включаются последовательно. Стартер по-прежнему подключен параллельно вывода 2-3 лампы.

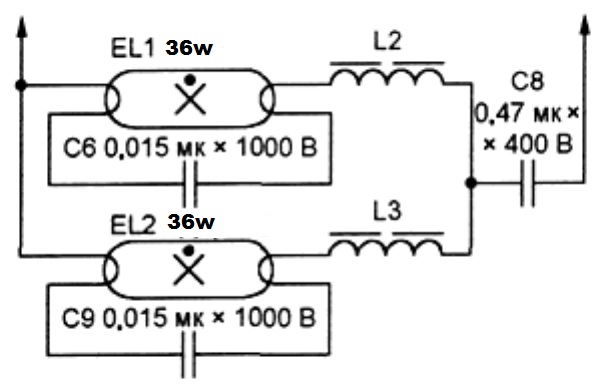

Схема подключения 2-х люминесцентных ламп до 18 Вт (ЭМПРА)

Несколько меняются схемы подключений при двух лампах. Наиболее распространены две схемы для ламп до 18 Вт (последовательная) и ламп 36 Вт (параллельная).

В первой схеме, по-прежнему участвуют два стартера, один стартер для каждой лампы. Дроссель подключается, как в схеме с индуктивной реализацией. Мощность дросселя подбирается суммированием мощности ламп.

Важно! В данной (последовательной) схеме необходимо использовать стартеры на 127 (110-130) Вольт. Мощность ламп не может быть больше 22 Вт.

Во второй параллельной схеме, участвуют уже два дросселя (LL1 и LL2). Стартеров по-прежнему два, один стартер для каждой лампы.

Важно! В данной схеме используются стартеры на 220-240 Вольт. Мощность ламп до 80 Вт.

Важно замечание. Современные ЭмПРА выпускаются в едином корпусе. Для подключения на корпусе есть только выводы контактов. Схема подключения ламп указывается на корпусе.

Блок: 3/4 | Кол-во символов: 2080
Источник: https://ehto.ru/shemy-podklyuchenij/shemy-podklyucheniya-lyuminestsentnyh-lamp

Порядок подключения

Все необходимые коннекторы и провода обычно идут в комплекте с электронным балластом. Со схемой подключения вы можете ознакомиться на представленном изображении. Также подходящие схемы приводятся в инструкциях к балластам и непосредственно осветительным приборам.

В такой схеме лампа включается в 3 основные стадии, а именно:

  • электроды прогреваются, благодаря чему обеспечивается более бережный и плавный пуск и сохраняется ресурс прибора;
  • происходит создание мощного импульса, требующегося для поджига;
  • значение рабочего напряжение стабилизируется, после чего напряжение подается на светильник.

Современные схемы подсоединения ламп исключают необходимость применения стартера. Благодаря этому риск перегорания балласта в случае запуска без установленной лампы исключается.

Блок: 5/6 | Кол-во символов: 794
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-lyuminescentnyx-lamp.html

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

  1. Разбираем светильник. Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси. Направление движения указано на держателях в виде стрелочек.
  2. Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
  3. Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
  4. Завершающее действие — монтаж рассеивающего плафона.

Блок: 5/6 | Кол-во символов: 693
Источник: https://220.guru/osveshhenie/istochniki-sveta/sxema-podklyucheniya-lyuminescentnoj-lampy.html

Пара ламп и один дроссель

  Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

вернуться к меню

Блок: 6/8 | Кол-во символов: 325
Источник: https://krrot.net/shema-podklyucheniya-lyuminestsentnyh-lamp/

Проверка работоспособности системы

После подключения люминесцентной лампы следует убедиться в ее работоспособности и в исправности пускорегулирующих устройств. Для проведения испытаний понадобится тестер, с помощью которого проверяют катодные нити накала. Допустимый уровень сопротивления — 10 Ом.

Если тестер определил сопротивление как бесконечное, необязательно выбрасывать лампочку. Данный источник света еще сохраняет функциональность, но использовать его нужно в режиме холодного запуска. В обычном состоянии контакты стартера разомкнуты, а его конденсатор не пропускает постоянный ток. Иными словами, прозвон должен показывать очень высокое сопротивление, которое иной раз достигает сотен Ом.

После прикосновения щупами омметра дроссельных выводов сопротивление постепенно снижается до постоянной величины, присущей обмотке (несколько десятков Ом).

Обратите внимание! О неисправном состоянии дросселя говорит перегорание недавно поставленной лампочки.

Достоверно определить межвитковое замыкание в дроссельной обмотке, используя обычный омметр, не получится. Однако если в приборе есть функция замера индуктивности и данные по ЭмПРА, несоответствие значений укажет на наличие проблемы.

Блок: 6/6 | Кол-во символов: 1189
Источник: https://220.guru/osveshhenie/istochniki-sveta/sxema-podklyucheniya-lyuminescentnoj-lampy.html

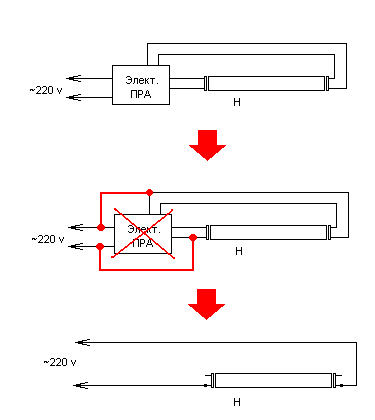

Подключение без дросселя

  Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

вернуться к меню

Блок: 7/8 | Кол-во символов: 1101
Источник: https://krrot.net/shema-podklyucheniya-lyuminestsentnyh-lamp/

Кол-во блоков: 17 | Общее кол-во символов: 18620
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-lyuminescentnyx-lamp.html: использовано 2 блоков из 6, кол-во символов 3102 (17%)
  2. http://ProOsveschenie.ru/proizvodstvennye-pomeshheniya/skhema-vklyucheniya-lyuminescentnykh-lamp.html: использовано 2 блоков из 4, кол-во символов 4390 (24%)
  3. https://220.guru/osveshhenie/istochniki-sveta/sxema-podklyucheniya-lyuminescentnoj-lampy.html: использовано 5 блоков из 6, кол-во символов 4476 (24%)
  4. https://krrot. net/shema-podklyucheniya-lyuminestsentnyh-lamp/: использовано 4 блоков из 8, кол-во символов 4305 (23%)
  5. https://ehto.ru/shemy-podklyuchenij/shemy-podklyucheniya-lyuminestsentnyh-lamp: использовано 2 блоков из 4, кол-во символов 2347 (13%)

Подключение люминесцентной лампы | Power-room.ru

Стандартная схема включения люминесцентной лампы

Как уже упоминалось в предыдущем разделе, в отличие от широко распространённых в быту ламп накаливания разрядные лампы используют в своей работе другой принцип генерации излучения. Однако вместе со всеми преимуществами применение современного освещения в быту сдерживает относительно сложная схема включения ламп в электросеть. Это вполне естественно, так как более грамотные технические решения обычно осуществляются за счёт более совершенного оборудования.

Наибольшее разнообразие схем включения породили самые экономичные и разнообразные люминесцентные лампы. Наиболее простой (и чаще всего встречающийся в стандартных светильниках) вариант схемы изображён на рисунке. По причинам, описанным ранее, для включения в сеть любого газоразрядного устройства, в том числе и подобной лампы, обязательно требуется ограничитель тока, без которого произойдёт лавинное нарастание тока в колбе лампы и, возможно, взрыв (!!!). Если даже этого не случится, лампа всё равно будет мгновенно испорчена. Для сети переменного тока в качестве ограничителя тока подходитобыкновенный дроссель со специальным сердечником. Тип дросселя должен соответствовать типу включаемой лампы, иначе лампа может оказаться перегружена и перегорит намного раньше своего срока.

Выбрать подходящий для конкретной лампы балласт очень просто. Для этого нужно всего лишь уточнить мощность лампы (обычно она написана на колбе). Мощность обычно указывается после указания класса или типа лампы, буква «W» или буквы «Вт» либо ставятся, либо не ставятся, например:

  • ЛБ 40 — люминесцентная лампа мощностью 40 Вт;
  • ЛД 20 W — люминесцентная лампа мощностью 20 Вт;
  • L 18 W/25 — люминесцентная лампа мощностью 18 Вт;
  • TLD 36 W/33 — люминесцентная лампа мощностью 36 Вт и так далее.



Во-вторых, необходимо сверить мощность лампы с обозначением на корпусе балласта (иногда она содержится только в типе ПРА и отдельно не указана). Отечественные баласты маркируются одним из двух способов:

Обозначения иностранных балластов разнообразны и зависят от фирмы-производителя, но основную информацию так же можно увидеть без труда:

  • L 7/9/11.141 — дроссель для одной компактной люминесцентной лампы 7, 9 или 11 Вт;
  • BTA 58 L131 — дроссель для одной люминесцентной лампы 58 Вт;
  • LXG 40 — дроссель для одной люминесцентной лампы 40 Вт и так далее.

Параллельно с лампой и ПРА (правая часть схемы) обычно включают два конденсатора -помехоподавляющий C1 ёмкостью порядка 0,05 мкФ и компенсирующий C2 (левая часть схемы), ёмкость которого зависит от типа люминесцентной лампы. В принципе, можно обойтись и без этих конденсаторов, однако без C1 схема может излучать радиопомехи (в первую очередь, в телевизионном диапазоне), а без C2 нерационально используется электросеть, так как через провода люминесцентного светильника течёт удвоенный ток, сдвинутый по фазе относительно напряжения сети на 90°. Конденсатор C2, таким образом, позволяет «вернуть» амплитуду и фазу тока к их необходимым значениям.

Зачем это нужно? Дело в том, что без конденсатора C2 люминесцентная лампа мощностью, например, 50 ватт, потребляет из сети такой же ток, как лампа накаливания мощностью 100 ватт. Это означает, что максимально возможная токовая нагрузка на сеть сокращается, хотя нагрузки по мощности нет — потребитель платит лишь за реально потребляемую мощность (50 ватт). Кстати, если Вы используете люминесцентные лампы со схемами без конденсаторов, это обязательно нужно учитывать при расчете электропроводки. Если конденсатор (включённый последовательно либо параллельно остальной схеме) всё же используется, в целях электробезопасности параллельно его выводам должен быть подключен резистор 1 МОм.

Для зажигания лампы применяется специальный пускатель — стартер (SF), представляющий собой герметично запаянный биметаллический контакт. В нормальном состоянии он разомкнут и начинает замыкаться только, если на схему подано питание, а лампа EL не горит. Как только лампа зажигается, напряжение на стартере снизится примерно в 2 — 4 раза, и он возвратится в исходное («холодное») состояние. Именно стартеры служат причиной знакомого всем раздражающего «мигания» люминесцентных ламп. Если лампа перегорела и уже не зажигается от напряжения сети, стартер начинает непрерывно срабатывать, вызывая «мигания» лампы. Существует два основных типа стартеров, рассчитанных на напряжение сети 127 и 220 В. Несмотря на то, что напряжение сети 127 В уже давно не используется, стартеры на 127 В находят свое применение в так называемых «тандемных», или последовательных схемах включения люминесцентных ламп.

В этой категории нет товаров.

Схемы подключения люминесцентных светильников. — Мастер-электрик

Современные модели светильников значительно отличаются от светильников предыдущего поколения, используя в основном для своего запуска электронные пускорегулирующие аппараты (ЭПРА). Люминесцентные светильники с ЭПРА обеспечивают комфортное и щадящее для зрения освещение, создают абсолютно бесшумную и благоприятную для глаз атмосферу работы. Хотя ещё до сих пор в наше время широко используют светильники с индуктивными балластами (дросселями) и пусковыми устройствами (стартерами). Недостаток таких дросселей—возможный гул по истечении некоторого времени работы, и то это явление бывает не у всех. Ниже расположена схема подключения (включения) люминесцентного светильника с одной лампой и одним дросселем при использовании дросселя и стартера. Конденсатор ставить желательно, но не обязательно.

При использовании двух ламп (обычно это лампы на 18 Ватт), применима другая схема подключения люминесцентного светильника с одним дросселем. В этом случае используют дроссель на 36 Ватт и стартера серии S2.

В настоящее время люминесцентные светильники являются одними из наиболее экономичных светильников. Они способны равномерно освещать площади любых размеров.


Люминесцентные светильники имеют разные формы и в зависимости от предназначения бывают:

Накладные:
-без отражателя и рассеивателя (применение: коридоры, раздевалки, складские и производственные помещения с нормальными условиями эксплуатации и т. п.);
-с рассеивателем;
-растровые рассеянного света (применение: помещения общественных служб, помещения для развлечения и отдыха (рестораны, кафе), учебные помещения, компьютерные залы, промышленные и торговые помещения, лечебные учреждения и т.п.);
-влагозащищённые(применение: подсобные и промышленные помещения с высоким уровнем влажности и запыленности, прачечные, больницы, кухонные помещения, автомойки, душевые и т.п.).
-переотраженного (непрямого) света;
-модульные (применение: представительские офисы, комнаты для переговоров, приёмные и помещения общественных служб, помещения для развлечения и отдыха (рестораны и кафе, дома моды, бутики и т.п.);
-компактные;

Аварийные
Область применения: помещения с нормальными условиями эксплуатации и повышенной влажностью: складские и производственные помещения, переходы, коридоры и лестницы, помещения для развлечения и отдыха, супермаркеты, офисы с открытой планировкой, гостиницы и т. п.

Встраиваемые:
-растровые рассеянного света;
-с призматическим или матовым разсеивателем (применение: производственные помещения с нормальными условиями внутренней среды, компьютерные центры, комнаты для переговоров, помещения для развлечения и отдыха (кафе, рестораны, торговые помещения и т.п.);
-переотражённого (непрямого) света;
-точечные.

Люминесцентные светильники идеально подходят для освещения офисов, жилых, учебных и хозяйственных помещений. Они обеспечивают высокую световую отдачу и долгий срок службы. Электронный блок запуска электроламп обеспечивает мягкое включение и равномерное свечение в течение всего срока службы. Основное преимущество люминесцентных светильниковявляется повышенный КПД по сравнению с обычными светильниками, высокая светоотдача и в несколько раз больший срок службы ламп. Плюс к этому следует отметить, что во время работы люминесцентных светильников лампа, обычно не нагревается выше 50° С и она менее чувствительна к скачкам напряжения. При правильном выборе ламп и типов светильников можно добиться освещенности, максимально приближенной к естественной. К «минусам» можно отнести то, что светильники с люминесцентными лампами не поддаются регулировке светового потока, т.е. их можно использовать только с выключателями, но не с регуляторами напряжения (диммерами).

Установка люминесцентного светильника предполагает его крепление на потолок или стену. В случае неисправности светового прибора, сделать диагностику и определить причину сможет только электрик, который знает как устроена схема подключения люминесцентного светильника.

Если вам необходимо осветить нестандартную площадь изнутри (хотите примером осветить равномерно весь потолок или же рекламный плакат), то к Вашим услугам предоставляется монтаж люминесцентных ламп с ноля в любом количестве и на любой метраж занимаемой площади.

Схема подключения люминесцентных ламп

Одним из самых эффективных осветительных приборов на сегодняшний день является светильник с лампами дневного света. В таких осветительных приборах применяются люминесцентные лампы, которые могут иметь различные конструкцию, форму и размеры. Практически все из них можно подключить самостоятельно без особых затруднений, достаточно знать лишь некоторые особенности.

Как и с помощью чего подключаются люминесцентные лампы

В случае если энергосберегающие люминесцентные лампы оснащены стандартными цоколями Е27, как у обычной лампы накаливания, или Е14 («миньон»), то с их установкой справится без проблем любой человек. Для этого просто нужно вкрутить лампу в патрон.
Куда более сложен монтаж люминесцентных ламп трубчатого типа. В таком случае необходимо выполнять подключение по определенным схемам с использованием дополнительных компонентов. Ниже приведена информация и о том, как подключить люминесцентную лампу без патрона в домашних условиях.

Подключение люминесцентных ламп, как с помощью электромагнитного, так и электронного пускорегулирующего аппарата (ПРА) требует не только наличия обычного электромонтажного инструмента и проводов, но и ламподержателей, стартера, патронов для стартера, дросселя, выступающего электромагнитным балластом. Патроны для люминесцентных трубчатых ламп делятся на два вида – с жесткой фиксацией и навесные. При этом для монтажа с помощью навесных патронов понадобятся специальные клипсы-ламподержатели.

Основные схемы подключения люминесцентных ламп

  1. Стартерная схема подключения люминесцентных ламп с электромагнитным ПРА всегда изображена на корпусе дросселя. Данная схема обычно предусматривает последовательное подключение электромагнитного ПРА с лампой, где он выполняет роль своеобразного «предохранителя», так как от перегорания светильника ПРА защищает за счет ограничения роста тока. При этом не стоит забывать о том, что мощность дросселя должна соответствовать мощности подключаемой люминесцентной лампы-трубки.
  2. Следующим образом выглядит обычная схема включения люминесцентных ламп: один из контактов дросселя подключается к фазному электропроводу, при этом второй контакт дросселя необходимо подключить к любому из контактов одной спирали люминесцентной лампы. Затем к любому из контактов стартера следует подсоединить второй контакт данной спирали, а второй контакт стартера подключается к одному из контактов второй спирали трубчатой лампы. Затем контакт, оставшийся свободным, подключается к «нулевому» сетевому электропроводу.
  3. Практически аналогичные действия выполняются и при подключении двух ламп по стандартной «тандемной» схеме. В данном случае они должны быть подключены последовательно, при этом дроссель по мощности должен соответствовать общей мощности всех используемых светильников.

Принцип работы люминесцентной лампы и схема подключения

Привет, на этой странице мы обсудим люминесцентные лампы. Люминесцентная лампа — это тип лампы, работающей на явлении люминесценции. Люминесцентные лампы дают большой световой поток по сравнению с лампами накаливания. он возник в 19 веке. Эти лампы дают свет белого цвета за счет фосфорного покрытия на внутренней поверхности стеклянной трубки.

Принципиальная схема

Эти лампы состоят из нескольких основных частей:
  • Балласт или (электрический дроссель)
  • Стартер
  • Электроды
  • Лампа
Балласт — магнитный балласт (электрический дроссель) содержит катушку с медным проводом.Магнитное поле, создаваемое проволокой, улавливает большую часть тока, поэтому флуоресцентный свет проникает только в нужном количестве. Это количество может колебаться в зависимости от толщины и длины медного провода. Стартер — в системе люминесцентного освещения балласт регулирует ток, подаваемый на лампы, и обеспечивает напряжение, достаточное для запуска ламп. Без балласта для ограничения тока люминесцентная лампа, подключенная непосредственно к источнику питания высокого напряжения, быстро и неконтролируемо увеличивает потребление тока. Через секунду лампа перегреется и перегорит. Электроды — люминесцентная лампа состоит из стеклянной трубки, заполненной смесью аргона и паров ртути. Металлические электроды на каждом конце покрыты оксидом щелочноземельного металла, который легко испускает электроны. Лампа — Люминесцентная лампа состоит из длинного стержня трубки, заполненного смесью газа под низким давлением.

рабочая схема

При включении питания переменного тока. Эти источники питания достигли электродов, но это мгновенное питание также поступает к пускателю через электрический дроссель (балласт).Этот стартер содержит биметаллический контакт. Когда напряжение достигает стартера, он вызывает короткое замыкание и нагревает биметаллическую полосу. Из-за нагрева биметаллическая полоса изгибается в сторону контакта и замыкает цепь. Напряжение на пускателе уменьшается, поскольку ток вызывает падение напряжения на катушке индуктивности (балласт). При пониженном или нулевом напряжении на пускателе больше не происходит газового разряда, и, таким образом, биметаллическая полоса охлаждается и размыкает контакт. В момент размыкания контактов пускателя ток прерывается, и, следовательно, большой скачок напряжения проходит через индуктор (балласт).Это высокое напряжение создает в трубке смесь газов. Смесь аргона и ртути создает ультрафиолетовый свет, невидимый человеческим глазом. Из-за покрытия порошка фосфора на внутренней поверхности трубки. Этот ультрафиолетовый свет излучает белый свет, видимый человеческим глазом.

Связанные

Электропроводка балласта — электрическая 101

Для работы люминесцентных ламп требуется балласт.Схема люминесцентной лампы включает балласт, провода, патроны и лампы.

Лампа против лампы

Электрики обычно называют лампочку лампой. Производители лампочек используют термин «лампа», когда относятся к люминесцентным лампам. На этой странице мы будем называть люминесцентную лампу лампой или трубкой.

Отдельные и общие провода балласта

Каждый провод балласта подключается к патрону на одной стороне каждой трубки. Общий провод (а) подключается ко всем патронам на другой стороне трубок.

Цвета проводов балласта

Цвета проводов для отдельных и общих соединений на люминесцентных балластах будут различаться в зависимости от типа балласта, марки и количества поддерживаемых ламп. Балласты имеют определенные цвета для отдельных проводов к патронам и другие цвета для общих проводов к патронам.

Магнитные балласты и электронные балласты

Старые магнитно-люминесцентные балласты обычно быстро запускаются и подключаются последовательно.Более новые электронные балласты — это мгновенный запуск (подключенные параллельно), быстрый запуск (подключенные последовательно), запрограммированный запуск (подключенные последовательно — параллельные, регулируемые балласты и балласты CFL.

Быстрый запуск против балластов мгновенного запуска

Когда балласт быстрого запуска (соединенный последовательно) работает с несколькими лампами и одна лампа выходит из строя, цепь размыкается, и другие лампы не загораются.

Когда балласт мгновенного пуска (включенный параллельно) управляет несколькими лампами в цепи, лампы работают независимо друг от друга.Если одна лампа выходит из строя, другие могут продолжать работать, поскольку цепь между ними и балластом остается непрерывной.

С некоторыми пусковыми балластами с 3 и 4 лампами (подключенными последовательно — параллельно), если одна лампа в одной ветви выходит из строя, лампа (и) в параллельной ветви продолжает работать.

  • ПРА для быстрого пуска можно подключать только последовательно в соответствии со схемой на пускорегулирующем аппарате.
  • ПРА с мгновенным запуском можно подключать параллельно только в соответствии со схемой на ПРА.
  • Изменение проводки люминесцентного светильника с быстрого запуска на мгновенное включает изменение проводки с последовательного на параллельное.

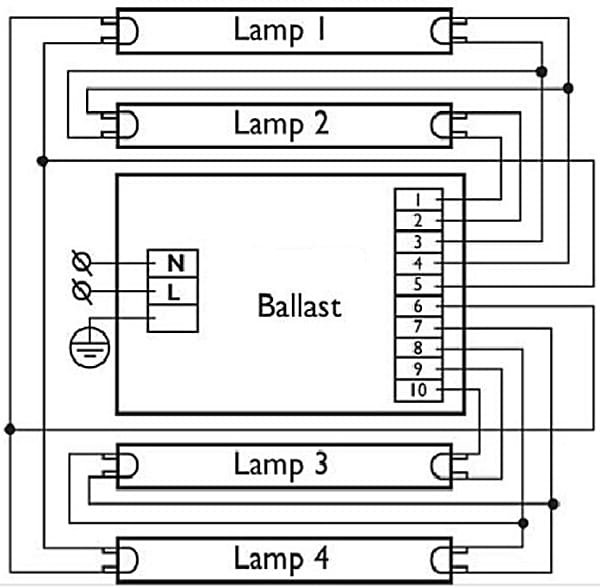

1 Схема балласта для быстрого запуска лампы

1 Схема балласта для быстрого запуска лампы

Заземление балласта

Заземление балласта очень важно. Заземление обычно происходит автоматически, если светильник заземлен должным образом.

Заземляющий провод от источника питания должен быть подключен к осветительной арматуре.Металлический балласт, установленный на металлической осветительной арматуре, автоматически заземляет балласт.

Если балласт имеет клемму заземления, к ней должен быть подключен заземляющий провод.

Start it Up — Как работают люминесцентные лампы

В классической конструкции люминесцентных ламп, которая по большей части пришла на второй план, для зажигания лампы использовался специальный механизм включения стартера. Вы можете увидеть, как эта система работает, на схеме ниже.

При первом включении лампы путь наименьшего сопротивления проходит через байпасную цепь и через переключатель стартера .В этой цепи ток проходит через электроды на обоих концах трубки. Эти электроды представляют собой простые нити , как в лампе накаливания. Когда ток проходит через байпасную цепь, электричество нагревает нити. Это отрывает электроны от поверхности металла, отправляя их в газовую трубку, ионизируя газ.

В то же время электрический ток вызывает интересную последовательность событий в переключателе стартера. Обычный выключатель стартера представляет собой небольшую газоразрядную лампу, содержащую неон или другой газ.Колба имеет два электрода, расположенных рядом друг с другом. Когда электричество первоначально пропускается через байпасную цепь, электрическая дуга (по сути, поток заряженных частиц) прыгает между этими электродами, чтобы установить соединение. Эта дуга зажигает лампочку так же, как большая дуга зажигает люминесцентную лампу.

Один из электродов представляет собой биметаллическую полосу , которая изгибается при нагревании. Небольшое количество тепла от зажженной лампы сгибает биметаллическую полосу, так что она входит в контакт с другим электродом.Поскольку два электрода соприкасаются друг с другом, току больше не нужно прыгать по дуге. Следовательно, через газ не протекают заряженные частицы, и свет гаснет. Без тепла от света биметаллическая полоса охлаждается, отклоняясь от другого электрода. Это размыкает цепь.

К тому времени, когда это произойдет, нити уже ионизировали газ в люминесцентной лампе, создав электропроводящую среду. Для возникновения электрической дуги трубке просто нужен скачок напряжения на электродах.Этот толчок обеспечивается балластом лампы, трансформатором особого типа, включенным в цепь.

Когда ток течет через байпасную цепь, он создает магнитное поле в части балласта. Это магнитное поле поддерживается протекающим током. При размыкании переключателя стартера ток кратковременно отключается от балласта. Магнитное поле схлопывается, что вызывает внезапный скачок тока — балласт высвобождает накопленную энергию.

Этот выброс тока помогает создать начальное напряжение, необходимое для образования электрической дуги в газе. Вместо того, чтобы проходить через байпасную цепь и прыгать через зазор в выключателе стартера, электрический ток течет через трубку. Свободные электроны сталкиваются с атомами, выбивая другие электроны, что создает ионы. В результате получилась плазма , газ, состоящий в основном из ионов и свободных электронов, движущихся свободно. Это создает путь для электрического тока.

Удар летящих электронов сохраняет две нити теплыми, поэтому они продолжают испускать новые электроны в плазму. Пока есть переменный ток и нити не изношены, ток будет продолжать течь через трубку.

Проблема с такой лампой в том, что она загорается через несколько секунд. В наши дни большинство люминесцентных ламп рассчитаны на то, чтобы загораться почти мгновенно. В следующем разделе мы увидим, как работают эти современные конструкции.

Принципиальная схема и схема разводки люминесцентных ламп…

Контекст 1

… ранее упоминалось, установка люминесцентной лампы может генерировать гармоники от электронного балласта. Люминесцентные лампы и балласты исследуются и используются с различными изменениями в экспериментальной установке, как показано на рис. 3 (а). Однолинейная схема экспериментальной установки показана на рис. 3 (б). Исходя из рисунка 4, напряжение питания является однофазным, то есть источником питания из лаборатории при уровне напряжения 230 В.По соображениям безопасности предохранитель используется в качестве защитного устройства на экспериментальном стенде. Для измерения электрических параметров и гармоник на испытательном стенде используется счетчик энергии (Fluke 435-II); ток …

Контекст 2

… и гармоники с испытательного стенда, используется счетчик энергии (Fluke 435-II); форма волны тока может быть снята с осциллографа, как показано на рис. 3 (b). Экспериментальная установка состояла из пяти стоек; каждая предназначена для люминесцентных ламп (лампы T8 и T5), включая два типа балластов (электромагнитный и электронный), как показано на рис.4. На рис. 4 предполагается, что три коммерческих бренда электронных балластов для люминесцентной лампы T5 знают или проверяют качество различных марок. Тематическое исследование разделено на два основных тематических исследования: в первом тематическом исследовании люминесцентные лампы освещаются каждым коммерческим балластом. Для следующего тематического исследования …

Контекст 3

… измерение электрических параметров и гармоник на испытательном стенде, используется счетчик энергии (Fluke 435-II); форма волны тока может быть снята с осциллографа, как показано на рис.3 (б). Экспериментальная установка состояла из пяти стоек; каждая предназначена для люминесцентных ламп (лампы T8 и T5), включая два типа балластов (электромагнитный и электронный), как показано на рис. 4. На рис. 4 три коммерческих марки электронных балластов для люминесцентных ламп T5 считаются известными или проверить качество разных брендов. Тематическое исследование разделено на два основных тематических исследования: в первом тематическом исследовании люминесцентные лампы освещаются каждым коммерческим балластом. …

Контекст 4

. .. в первом тематическом исследовании люминесцентные лампы освещаются каждым коммерческим балластом. В следующем примере люминесцентная лампа с 10 лампами освещается каждым балластом. Цель состоит в том, чтобы узнать влияние количества балластов и типа балластов на генерацию гармоник. Электропроводка каждой стойки показана на рис. 4; он также служит для упрощения измерения количества мощности, гармоник и качества электроэнергии в каждом конкретном случае…

Схема люминесцентных ламп дневного света. Основные особенности схем подключения люминесцентных ламп

Люминесцентные лампы с самых первых выпусков и частично до сих пор зажигаются с помощью электромагнитных балластов — ЭМПРА. Классический вариант светильника выполнен в виде герметичной стеклянной трубки со штырями на концах.

Как выглядят люминесцентные лампы

Внутри он заполнен инертным газом с парами ртути. Его установка осуществляется в картриджах, через которые на электроды подается напряжение. Между ними создается электрический разряд, вызывающий ультрафиолетовое свечение, которое воздействует на слой люминофора, нанесенный на внутреннюю поверхность стеклянной трубки. В результате получается яркое свечение. Схема включения люминесцентных ламп (ЛЛ) обеспечивается двумя основными элементами: электромагнитным балластом L1 и лампой тлеющего разряда SF1.

Схема включения ЛЛ с электромагнитным дросселем и стартером

Цепи зажигания с ЭПРА

Устройство с дросселем и стартером работает по следующему принципу:

  1. Подача напряжения на электроды.Сначала ток не проходит через газовую среду лампы из-за ее большого сопротивления. Он поступает через стартер (Ст) (рис. Внизу), в котором образуется тлеющий разряд. В этом случае через спирали электродов (2) проходит ток и начинает их нагревать.
  2. Контакты стартера нагреваются, и один из них замыкается, так как он сделан из биметалла. По ним протекает ток и разряд прекращается.
  3. Контакты стартера перестают нагреваться, а после остывания биметаллический контакт снова размыкается. В дросселе (D) возникает импульс напряжения из-за самоиндукции, которого достаточно для зажигания LL.
  4. А через газовую среду лампы протекает ток; после запуска лампы она уменьшается вместе с падением напряжения на дросселе. При этом стартер остается отключенным, так как этого тока недостаточно для его запуска.

Схема переключения люминесцентных ламп

Конденсаторы (C 1) и (C 2) в цепи предназначены для уменьшения уровня помех.Емкость (С1), подключенная параллельно лампе, способствует уменьшению амплитуды импульса напряжения и увеличению его длительности. В результате увеличивается срок службы стартера и ЛЛ. Конденсатор (С 2) на входе обеспечивает значительное снижение реактивной составляющей нагрузки (cos φ увеличивается с 0,6 до 0,9).

Если вы знаете, как подключить люминесцентную лампу с перегоревшей нитью накала, ее можно использовать в цепи EMPRA после небольшого изменения самой цепи.Для этого спирали закорачивают и к пускателю последовательно подключают конденсатор. По такой схеме источник света сможет проработать еще некоторое время.

Распространенный способ включения с одним дросселем и двумя люминесцентными лампами.

Включение двух люминесцентных ламп с общим дросселем

Две лампы соединены последовательно между собой и дросселем. Каждый из них требует установки параллельно включенного пускателя.Для этого на концах лампы используется один выходной контакт.

Для LL необходимо использовать специальные переключатели, чтобы они не залипали контакты от высокого пускового тока.

Зажигание без электромагнитного балласта

Для продления срока службы перегоревших люминесцентных ламп можно установить одну из схем включения без дросселя и стартера. Для этого используются умножители напряжения.

Схема включения люминесцентных ламп без дросселя

Нити накаливания замкнуты накоротко и на цепь подается напряжение.После распрямления он увеличивается в 2 раза, и этого достаточно, чтобы лампа загорелась. Конденсаторы (С 1), (С 2) подбираются на напряжение 600 В, а (С 3), (С 4) — под 1000 В.

Способ подходит и для исправных ЛЛ, но работать они не должны. с источником питания постоянного тока. Через некоторое время ртуть собирается вокруг одного из электродов, и яркость свечения уменьшается. Для его восстановления нужно перевернуть лампу, тем самым поменяв полярность.

Подключение без стартера

Использование стартера увеличивает время прогрева лампы.К тому же срок его службы невелик. Электроды можно нагревать и без него, если для этого установить вторичные обмотки трансформатора.

Схема подключения люминесцентной лампы без стартера

Там, где стартер не используется, лампа имеет обозначение быстрого запуска — RS. Если установить такую ​​лампу со стартерным запуском, спирали могут быстро перегореть, так как у них более длительное время прогрева.

Электронный балласт

Электронная схема управления электронным балластом заменила старые источники дневного света, чтобы устранить присущие им недостатки. Электромагнитный балласт потребляет лишнюю энергию, часто шумит, выходит из строя и одновременно портит лампу. Кроме того, светильники мерцают из-за низкой частоты питающего напряжения.

Электронный балласт — это электронный блок, занимающий мало места. Люминесцентные светильники включаются быстро и легко, не создавая шума и обеспечивая равномерное освещение. В схеме предусмотрено несколько способов защиты лампы, что увеличивает срок ее службы и делает ее эксплуатацию более безопасной.

Электронный балласт работает следующим образом:

  1. Нагрев электродов LL. Запуск происходит быстро и плавно, что продлевает срок службы лампы.
  2. Зажигание — это генерация импульса высокого напряжения, который пробивает газ в колбе.
  3. Горение — поддержание низкого напряжения на электродах лампы, достаточного для стабильного процесса.

Схема электронного дросселя

Сначала переменное напряжение выпрямляется с помощью диодного моста и сглаживается конденсатором (C 2). Далее устанавливается полумостовой генератор высокочастотного напряжения на двух транзисторах. Нагрузка — тороидальный трансформатор с обмотками (W1), (W2), (W3), две из них включены в противофазе. Они поочередно открывают транзисторные ключи. Третья обмотка (W3) подает резонансное напряжение на LL.

Конденсатор (С 4) подключен параллельно лампе. Резонансное напряжение подается на электроды и пробивается через газовую среду. К этому времени нити уже нагрелись.После зажигания сопротивление лампы резко падает, в результате чего напряжение падает настолько, чтобы поддерживать горение. Процесс запуска занимает менее 1 секунды.

Электронные схемы имеют следующие преимущества:

  • запуск с любой заданной временной задержкой;
  • установка стартера и массивного дросселя не требуется;
  • лампа не мигает и не гудит;
  • качественная светоотдача;
  • Компактность устройства.

Использование ЭПРА позволяет установить его в цоколе лампы, который также был уменьшен до размеров лампы накаливания. Так появились новые энергосберегающие лампы, которые можно вкручивать в обычную стандартную розетку.

В процессе эксплуатации люминесцентные лампы стареют и требуют повышения рабочего напряжения. В цепи EMPRA напряжение зажигания тлеющего разряда на стартере уменьшается. В этом случае может произойти размыкание его электродов, что приведет к срабатыванию стартера и отключению ЛН.Потом снова запускается. Такое мигание лампы приводит к ее выходу из строя вместе с дросселем. В схеме электронного балласта этого явления не происходит, так как электронный балласт автоматически подстраивается под изменение параметров лампы, выбирая для нее благоприятный режим.

Ремонт лампы. Видео

Советы по ремонту люминесцентных ламп можно получить из этого видео. Аппараты

LL и их коммутационные схемы постоянно развиваются в направлении улучшения технических характеристик.Важно уметь выбирать подходящие модели и правильно ими пользоваться.

Есть два способа подключения люминесцентных ламп: с помощью стартера и дросселя (EMPRA) и с помощью электронного пускового устройства (ECG). Нельзя сказать, что они принципиально различаются, но в схемах подключения задействованы разные устройства.

Схема подключения люминесцентных ламп с использованием EMPRA

EMPRA — это электромагнитный балласт, а по сути обычный дроссель.В схеме подключения ЭМПРА обязательно задействован стартер, который создает первый импульс для запуска свечения люминесцентной лампы.

Схема подключения люминесцентной лампы EMPRA

Данная схема подключения используется в большинстве стандартных одноламповых локальных осветительных приборов эконом-класса.

Индуктивная схема реализации

  • Напряжение питания 220 Вольт;
  • Дроссель (LL) соединен последовательно с проводом питания и выводом 1 лампы;
  • Стартер подключается параллельно к выводам 2 и 3 лампы;
  • Выход 4 лампы подключен ко второму проводу питания;
  • В цепи задействован конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

Реализация индуктивно-емкостной схемы

Вторая схема подключения называется индуктивно-емкостной. В нем последовательно соединены дроссель и конденсатор (индуктивное и емкостное сопротивление цепи). Стартер по-прежнему подключен параллельно выходу 2-3 ламп.

Схема подключения 2 люминесцентных ламп до 18 Вт (EMPRA)

Схемы подключения двух ламп несколько изменяются. Наиболее распространены две схемы для ламп до 18 Вт (последовательно) и лампы 36 Вт (параллельно).

В первой схеме задействовано еще два стартера, по одному стартеру на каждую лампу. Дроссель подключается как в индуктивной цепи. Мощность дросселя выбирается суммированием мощности лампы.

Важно! В этой (последовательной) схеме должны использоваться пускатели на 127 (110–130) Вольт. Мощность ламп не может быть больше 22 Вт.

Во второй параллельной цепи уже задействованы два дросселя (LL1 и LL2). Есть еще два стартера, по одному стартеру на каждую лампу.

Важно! В этой схеме используются стартеры на 220-240 Вольт. Мощность лампы до 80 Вт.

Важное замечание. Современные электронные балласты выпускаются в цельном корпусе. Для подключения на корпусе есть только контактные штыри. Схема подключения лампы указана на корпусе.

Схема подключения люминесцентных ламп с ЭПРА

ЭПРА — это ЭПРА. По сути, это сложная электронная схема, обеспечивающая как пуск, так и стабильную работу (ламп).

Замечу, что каждый производитель ЭПРА по-своему отображает контакты для подключения к ним ламп. Схема подключения люминесцентных ламп указывается на корпусе или в паспорте ЭКГ. Пример на фото.

Для информации публикую подборку схем подключения различных ламп к ЭПРА различной маркировки.

Схема подключения компактных люминесцентных ламп к нерегулируемым электронным балластам (OSRAM) марки QT-ECO

Схемы подключения нерегулируемых балластов QTP-DL, QTP-D / L, QTP-DVE, лампы 2×55, 1×10-13, 2х16-42.

Схемы подключения нерегулируемых электронных балластов QTP5 лампы 2×14-35Вт, 2×24-39W, 2x54W, 1×14-35W, 1×24-39W, 1x54W, 1×80.

Схема подключения ЭПРА QT-FQ, лампы QT-FC T5 (трубчатые)

Обычные лампы накаливания неэффективны — они выделяют больше тепла, чем света. И срок их службы невелик. Подключение люминесцентных ламп позволяет почти в 3 раза сэкономить на счетах за электроэнергию. Кроме того, эти источники света имеют более широкий диапазон цветов и менее вредны для глаз.Однако для их установки требуется покупка специальных устройств: дросселей или электронных плат ЭПРА.

Характеристики люминесцентных ламп

Читайте также:

Чтобы понять, как подключаются люминесцентные лампы, нужно понимать, как они работают. Внешне они похожи на стеклянные цилиндры, в которых воздух полностью заменен инертным газом под низким давлением. Также есть небольшое количество паров ртути, которые могут ускорить ионизацию — движение электронов.

Электроды расположены по обеим сторонам цилиндра. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, которые при пропускании тока и нагревания могут легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Но, поскольку этот вид излучения невидим, он преобразуется с помощью люминофора (особый состав на основе галофосфата кальция, который покрывает стенки цилиндра), способного поглощать УФ, а не испускать видимые лучи света. Цвет освещения зависит от типа люминофора.

После включения прибора и перехода в рабочее состояние ток в нем может возрасти из-за падения сопротивления газов. Если не ограничивать этот процесс, он может быстро выгореть.

Для снижения силы тока используются дроссели (ограничители) — спиральные катушки индуктивности, которые дают дополнительную нагрузку и способны сдвигать фазу переменного тока и поддерживать нужную мощность в течение всего периода переключения.Ограничительные устройства имеют другое название: балласты или балласты (балласты).

Читайте также:

Более совершенным типом балласта являются электронные механизмы (ЭКГ), принцип действия которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемое стартером. .

Электромагнитный дроссель или электронный балласт следует выбирать в зависимости от количества ламп и их мощности. Запрещается подключать к одной прибор, предназначенный для двух ламп.Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также подключать не следует.

Принцип действия

Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и легального запуска системы отопления (Фото и видео) + отзывы

Принцип работы люминесцентных ламп

Кратко опишем схему взаимодействия пускателя, пускорегулирующего устройства и светильника:

  1. При подаче питания ток, проходя через балласт, проходит через контакты стартера по вольфрамовым спиралям, нагревая их и затем приближается к нулю
  2. Пускатель снабжен парой контактов: подвижным и неподвижным.При протекании тока подвижный контакт (биметаллический) при нагревании меняет форму и соединяется с первым
  3. В этом случае сила тока сразу же значительно возрастает до предела, ограниченного индуктором. Электроды разогретые
  4. Плата стартера, напротив, начинает остывать и размыкает контакты. В этот момент происходит резкий скачок напряжения и пробой электронами газа. Когда ртуть превращается в пар, источник света переходит в рабочий режим
  5. Стартер больше не участвует в процессе — его контакты разомкнуты.

Основные этапы подключения

Читайте также:

Схема подключения люминесцентной лампы с дросселем довольно проста:

  1. Включение в схему компенсирующего конденсатора позволяет снизить потери энергии и сэкономить энергопотребление. В принципе, без него система будет работать, но с большими затратами на электроэнергию
  2. Напряжение должно проходить последовательно во всех точках, начиная с конденсатора
  3. Далее в систему включен пускорегулирующий аппарат.Для получения равномерного свечения его параметры должны идеально соответствовать мощности лампы.
  4. Дроссель подключен к источнику света последовательно
  5. После выхода из катушки подключить клеммы стартера
  6. Монтируем к нему второй сетевой контакт

К сожалению, стартер не очень надежное устройство. Плюс ко всему во время работы лампа может мерцать, что негативно сказывается на зрении. В принципе без него можно подключиться. Эту деталь можно заменить подпружиненной кнопкой.

Установка двух ламп

Читайте также:

Независимо от того, сколько источников света требуется для включения в систему освещения, все они подключаются последовательно. Для запуска двух ламп, соответственно, потребуется два стартера. Они соединены параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

  1. Фаза должна сначала приблизиться ко входу дросселя
  2. От него он должен идти к первой лампе.
  3. Тогда идите к первому стартеру
  4. Далее переходим ко второй контактной паре того же источника света
  5. Исходящий контакт подключен к нулю
  6. Вторая труба подключается точно в такой же последовательности. Первый — это PRA. Затем контакт второго источника света и т. Д.

Если вы понимаете принцип работы этой схемы, то таким же способом можно легко подключить 3 или 4 люминесцентные лампы.

Пара ламп и один дроссель

Читайте также:

Здесь вам понадобятся два стартера, но можно использовать и один дорогой балласт. Схема подключения в этом случае будет немного сложнее:

  1. Подключаем провод от держателя стартера к одному из разъемов источника света
  2. Второй провод (он будет длиннее) должен идти от второго держателя стартера к другому концу источника света (лампы). Обратите внимание, что он имеет по два гнезда с обеих сторон. Оба провода должны входить в параллельные (одинаковые) гнезда на одной стороне
  3. Берем провод и вставляем сначала в свободный патрон первой, а затем второй лампы
  4. Во второй розетке сначала подключаем провод с подключенной к ней розеткой
  5. Раздвоенный второй конец этого провода подключен к дросселю
  6. Осталось подключить к следующему стартеру второй источник света.Подключаем провод к свободному отверстию патрона второй лампы
  7. Последним проводом подключаем противоположную сторону второго источника света к дросселю

Подключение без дросселя

Читайте также: Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) + Отзывы

Этот метод в основном используется в старых лампах при выходе из строя балласта. Это можно сделать, используя постоянный ток, номинал которого выше обычного.То есть напряжение в момент пуска должно быть увеличено. Сила этого напряжения выбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя необходимо подключить диодный мост (или пару диодов). Контакты замыкаются с двух сторон попарно. С одной стороны источника света должен быть плюс, а с другой — минус.

Аналогичную схему можно использовать даже с перегоревшей нитью.Ведь баллон с газом при таком способе питания будет питаться постоянным напряжением. Учтите только, что этот способ можно использовать непродолжительное время — со временем труба быстро потемнеет, а затем из-за перегорания люминофора вообще перестанет излучать свет.

Подключение электронного балласта

Читайте также:

Дроссели — довольно шумные устройства. Следовательно, в последние годы их нечасто подключали к системе люминесцентного освещения, заменяя их электронными балластами, цифровыми или аналоговыми.

Таким устройствам больше не нужен стартер. По сути, электронные триггеры — это небольшие электронные доски. Сами они способны регулировать уровень напряжения и обеспечивать ровный свет, без мерцания. Кроме того, они более безопасны и менее пожароопасны в эксплуатации, а также имеют более длительный срок службы.

Вариантов реализации ЭПРА может быть много, но есть два основных способа запуска:

  • источников подогреваются; это помогает повысить эффективность устройства и уменьшить его мерцание
  • с использованием колебательного контура; филамент в данном случае является его частью; при прохождении разряда параметры схемы изменяются, в результате напряжение падает до необходимого уровня

Избавиться от надоедливого жужжания и моргания можно, заменив старый дроссель на современный электронный балласт.Для этого вам необходимо:

  1. Разберите старую схему, сняв с нее дроссельную заслонку, стартер и конденсат. Внутри должен остаться только источник света и провода.
  2. Прикрепляем выбранный по мощности ЭПРА к корпусу саморезами. Если лампы две, то мощность электронного механизма должна быть в 2 раза выше
  3. Подключаем проводами к патронам лампы
  4. При правильной сборке оба источника света должны светить одновременно и давать равномерный яркий свет.Кайфа, конечно, больше не должно быть.

Люминесцентная лампа (ЛЛ) — это источник света, создаваемый электрическим разрядом в атмосфере паров ртути и инертного газа. Это создает невидимое ультрафиолетовое свечение, которое воздействует на слой люминофора, нанесенный на внутреннюю часть стеклянной колбы. Типовая схема включения люминесцентной лампы — балластный балласт (ЭМПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но теперь она может быть сложной формы.На концах в него вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, сделанные из вольфрама. Они припаяны к контактам внешнего напряжения.

Проводящая газовая среда внутри LL имеет отрицательное сопротивление. Он проявляется в уменьшении напряжения между противоположными электродами при увеличении тока, который необходимо ограничивать. Схема включения люминесцентной лампы содержит балласт (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания.Кроме него в ЭМПРА входит стартер — лампа тлеющего разряда с двумя электродами, помещенными внутри нее в среде инертного газа. Один из них выполнен из электрода. В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

Схема стартера включения люминесцентных ламп работает следующим образом.

  1. В цепь подается напряжение, но сначала ток не течет через LL из-за высокого сопротивления среды.Ток течет по спиралям катодов и нагревает их. Кроме того, он также поступает на пускатель, для которого приложенного напряжения достаточно для генерации внутри тлеющего разряда.
  2. При нагреве контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого металл становится проводником, и разряд прекращается.
  3. Биметаллический электрод остывает и размыкает контакт. В этом случае дроссель из-за самоиндукции выдает импульс высокого напряжения, и зажигается LL.
  4. Через лампу протекает ток, который затем уменьшается в 2 раза, так как напряжение на катушке индуктивности падает. Недостаточно перезапустить стартер, контакты которого остаются разомкнутыми при сгорании ЛЛ.

Схема включения двух установленных в одном светильнике предусматривает использование для них одного общего дросселя. Они соединены последовательно, но на каждую лампу устанавливается по одному параллельному пускателю.

Недостаток светильника в том, что вторая лампа выключается при выходе из строя одной из них.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У недорогих устройств большие пусковые токи, и контакты могут заклинивать.

Бездроссельное переключение люминесцентных ламп: схемы

Несмотря на невысокую стоимость, электромагнитные балласты имеют недостатки. Они послужили поводом для создания электронных цепей зажигания (ЭКГ).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп осуществляется через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Преимущества электронной схемы запуска:

  • возможность запуска с любой временной задержкой;
  • не требуется массивный электромагнитный дроссель и стартер;
  • отсутствие гудения и мигания лампочек;
  • высокая светоотдача;
  • легкость и компактность устройства;
  • более длительный срок службы.

Современные электронные балласты компактны и энергоэффективны. Их называют драйверами, помещают в цоколь малогабаритной лампы.Бездроссельное переключение люминесцентных ламп позволяет использовать обычные стандартные розетки.

Электронная балластная система преобразует сетевое переменное напряжение в высокочастотное. Сначала нагреваются электроды LL, а затем прикладывается высокое напряжение. На высокой частоте повышается эффективность и полностью устраняется мерцание. Схема переключения может обеспечивать или с плавным увеличением яркости. В первом случае срок службы электродов значительно сокращается.

Повышенное напряжение в электронной цепи создается через колебательный контур, что приводит к резонансу и зажиганию лампы. Запуск намного проще, чем в классической схеме ЭМС. Затем напряжение также снижается до требуемого значения задержки разряда.

Напряжение выпрямляется, после чего оно сглаживается параллельно включенным конденсатором С 1. После подключения к сети конденсатор С 4 сразу заряжается и динистор пробивается.Генератор полумоста запускается на трансформаторе TR 1 и транзисторах T 1 и T 2. Когда достигается частота 45-50 кГц, создается резонанс с помощью последовательной цепи C 2, C 3, L 1, подключенной к электродам, и лампа зажигается. Эта схема также имеет дроссель, но с очень маленькими размерами, что позволяет разместить его в цоколе лампы.

Электронный балласт имеет автоматическую подстройку LL при изменении характеристик. Через некоторое время изношенная лампа требует повышения напряжения для зажигания.В схеме электронного балласта он просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет устройству работать в благоприятных условиях.

Преимущества современных ЭПРА следующие:

  • плавное включение;
  • рентабельность работы;
  • консервация электродов;
  • устранение мерцания;
  • работоспособность при низких температурах;
  • компактность;
  • прочность.

К недостаткам можно отнести более высокую стоимость и сложную схему зажигания.

Применение умножителей напряжения

Способ позволяет включить ЛЛ без электромагнитного балласта, но в основном используется для продления срока службы ламп. Схема включения перегоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. В этом случае нити накаливания могут быть как целыми, так и сгоревшими. В обоих случаях выводы каждой нити накала должны быть закорочены.

После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С 1, С 2 подобраны на рабочее напряжение 600 В. Их недостаток — большие габариты. Конденсаторы С 3, С 4 комплект слюдяные на 1000 В.

LL не предназначены для питания постоянного тока. Со временем ртуть накапливается вокруг одного из электродов, и свечение ослабевает. Для его восстановления поменяйте полярность, перевернув лампу. Вы можете установить переключатель, чтобы он оставался включенным.

Бестартерная схема включения люминесцентных ламп

Схема со стартером требует длительного прогрева лампы.Кроме того, его иногда приходится менять. В связи с этим существует еще одна схема с нагревом электродов через вторичные обмотки трансформатора, который также служит балластом.

Когда люминесцентные лампы включаются без стартера, они должны иметь маркировку RS (быстрый запуск). Светильник со стартерным запуском здесь не подойдет, так как его электроды дольше нагреваются, а спирали быстро перегорают.

Как включить перегоревшую лампу?

Если спирали вышли из строя, LL можно поджечь без умножителя напряжения, используя обычную схему электронного балласта.Схема включения перегоревшей люминесцентной лампы немного меняется по сравнению с обычной. Для этого к пускателю последовательно подключают конденсатор, а контакты электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно улучшаются в сторону повышения эффективности, уменьшения размеров и увеличения срока службы. Важно правильно им пользоваться, понимать все разнообразие выпускаемых типов и знать эффективные способы подключения.

Люминесцентные лампы, несмотря на всю свою «живучесть» по сравнению с обычными лампами накаливания, в один прекрасный момент тоже выходят из строя и перестают светить.

Конечно, срок их службы несравним со светодиодными моделями, но, как выясняется, даже при серьезной поломке все эти лампы LU или LD можно восстановить заново без серьезных капитальных затрат.

Прежде всего, нужно узнать, что именно сгорело:

  • сама люминесцентная лампа

Как это сделать и быстро проверить все эти элементы читайте в отдельной статье.


Если перегорела сама лампочка и такой свет вам надоел, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации лампы. И делается это несколькими способами.


Одна из самых серьезных проблем — сломанная дроссельная заслонка.


При этом большинство считает такую ​​люминесцентную лампу совершенно непригодной для использования и выбрасывает ее, либо переносит в кладовку для запчастей для остальных.

Сразу оговоримся, что у вас не получится запустить лампу ЛУ без дросселя, просто выкинув ее из цепи и не поставив туда еще что-то. В статье будут рассмотрены альтернативные варианты, когда именно этот дроссель можно заменить другим элементом, который будет у вас под рукой в ​​домашних условиях.

Как запустить люминесцентную лампу без дросселя

Что советуют делать самоделки и радиолюбители в таких случаях? Для включения люминесцентных ламп рекомендуют использовать так называемую бездроссельную схему.


Использует диодный мост, конденсаторы, балластное сопротивление. Несмотря на некоторые преимущества (возможность запускать перегоревшие люминесцентные лампы), все эти схемы для рядового пользователя — мрачный лес.Ему гораздо проще купить новую лампу, чем спаять и собрать всю эту конструкцию.


Поэтому сначала рассмотрим еще один популярный способ запуска ламп ЛУ или ЛД с перегоревшим дросселем, который будет доступен каждому. Что для этого нужно?

Вам понадобится старая перегоревшая энергосберегающая лампочка с обычным цоколем Е27.


Конечно, схему с ее использованием нельзя считать абсолютно бездроссельной, так как на плате энергосбережения дроссель все же присутствует. Просто он намного меньше по размеру, так как экономка работает на частотах до нескольких десятков килогерц.

Этот мини-дроссель ограничивает ток через лампу и подает импульс высокого напряжения для зажигания. По сути, это электронный балласт в миниатюрном исполнении.


Поэтому некоторые сознательные и бережливые граждане, еще не сдавшие их в специальные пункты приема, хранят такие изделия на полках в шкафчиках.


Их не зря меняют.Эти лампочки в рабочем состоянии очень вредны для здоровья, как с точки зрения пульсации света, так и с точки зрения излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда вреден. И иногда это приносит нам много пользы.


При этом не стоит забывать, что линейные люминесцентные модели тоже имеют такие же отрицательные факторы. Именно они активно пугают любителей выращивать растения под светом фитоламп.


Но вернемся к нашей экономии энергии.Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, ломается и т. Д.).

При этом схема и внутренний блок питания остаются нетронутыми. Затем их можно использовать в нашем бизнесе.

Сначала разберите лампочку. Для этого по линии разъема откройте и разделите две половинки тонкой плоской отверткой.


При разделении никогда не держитесь за стеклянную колбу.



При разборе запомните какая пара к чему подключена.Эти штыри могут располагаться как на одной стороне доски, так и на разных сторонах.


Всего у вас должно получиться 4 контакта, куда в дальнейшем следует припаять провода.

Ну и конечно не забываем про блок питания 220В. Это те самые прожилки, которые идут от основания.



То есть два отдельных провода справа и два провода слева. После этого остается только подать на схему энергосбережения напряжение 220В.

Лампа дневного света горит нормально и работает нормально.И вам даже не нужен стартер для запуска. Все подключается напрямую.



Если в цепи присутствует стартер, его придется выбросить или отключить.

Как выбрать мощность энергосберегающей лампы

Такая лампа запускается мгновенно, в отличие от длинных миганий и мерцаний обычных моделей LU и LD.


Какие недостатки у такой схемы подключения? Во-первых, рабочий ток у энергосберегающих при той же мощности меньше, чем у линейных люминесцентных ламп.Чем это чревато?


А то, что выбрав экономию равную или меньшую по мощности от LU, ваша плата будет работать с перегрузкой и однажды она взорвется. Чтобы этого не происходило, мощность досок от домработниц в идеале должна быть на 20% больше, чем у люминесцентных ламп.

То есть для модели LDS 36Вт возьмите плату с лапы 40Вт и выше. И так далее в зависимости от пропорций.


Если вы переделываете лампу с одним дросселем на две лампы, то учитывайте мощность обеих ламп.


Почему еще нужно брать с запасом, а не подбирать мощность КЛЛ равной мощности люминесцентных ламп? Дело в том, что у безымянных и недорогих лампочек КЛЛ реальная мощность всегда на порядок меньше заявленной.

Поэтому не удивляйтесь, когда, подключив плату от китайской экономки на те же 40Вт к старой советской лампе ЛБ-40, вы получите отрицательный результат. Это не та схема, которая не работает — качество товаров из Поднебесной не соответствует «железобетонным» советским гостям.

2 схемы бездроссельного включения люминесцентных ламп

Если вы все же собираетесь собрать более сложную конструкцию, с помощью которой запускают даже перегоревшие линейные лампы, то давайте рассмотрим такие случаи.

Самый простой вариант — это диодный мост с парой конденсаторов и лампочкой накаливания, включенными последовательно в качестве балласта. Вот схема такой сборки.


Главное его преимущество в том, что таким образом можно запустить лампу не только без дросселя, но и от перегоревшей лампы, у которой вообще нет целых спиралей на штыревых контактах.


Для ламп мощностью 18 Вт подходят следующие компоненты:


  • конденсатор 2нФ (до 1кВ)
  • конденсатор 3нФ (до 1кВ)
  • лампа накаливания 40Вт

Для ламп 36Вт или 40Вт емкость конденсаторов следует увеличить. Таким образом соединяются все элементы.


После этого в схему подключают люминесцентную лампу.


Вот еще одна подобная бездроссельная схема.

Подбираются диоды с обратным напряжением не менее 1кВ. Сила тока будет зависеть от тока лампы (от 0,5 А и более).

Зажигаем перегоревшую лампу

В этой схеме при перегорании лампы двойные штыри на концах замыкаются вместе.


Подбор комплектующих в зависимости от мощности лампы, делайте со ссылкой на табличку ниже.


Если лампочка цела, перемычки все равно устанавливаются.При этом предварительный нагрев спиралей до 900 градусов не требуется, как в исправных моделях.

Электроны, необходимые для ионизации, выбрасываются наружу при комнатной температуре, даже если катушка перегорела. Все происходит из-за умноженного напряжения.


Весь процесс выглядит так:

  • изначально нет слива в колбе
  • , затем на концы подается умноженное напряжение
  • свет внутри за счет этого моментально загорается

  • , затем загорается лампа накаливания, которая своим сопротивлением ограничивает максимальный ток
  • рабочее напряжение и ток постепенно стабилизируются в колбе
  • лампа накаливания немного тускнеет

Недостатки такой сборки:


И даже при питании люминесцентных ламп постоянным напряжением придется очень часто менять полярность на крайних электродах колбы. Проще говоря, переворачивайте лампу перед каждым новым включением.

В противном случае пары ртути будут собираться только около одного из электродов, и лампа не прослужит долго без периодического обслуживания. Это явление называется катафорезом или захватом паров ртути катодным концом лампы.

Там, где подключен «плюс», яркость будет ниже и этот край начнет чернеть намного быстрее.

Подключение люминесцентной лампы

Для доставки на Аляску и Гавайи, пожалуйста, свяжитесь с продавцом, чтобы узнать расценки на доставку.

Подключение люминесцентной лампы . Короткодуговая люминесцентная лампа Люминесцентная лампа без балласта с улучшенными электродами и технологией затемнения люминесцентных ламп. Подключение люминесцентной лампы — простой процесс, требующий относительно небольшого количества шагов, простых инструментов и небольшого количества времени. Подключение вашего люминесцентного светильника выполняется так же, как и для большинства электрических светильников.

Эта 180-ваттная лампа T17 подключается к цоколю Mobul Bi-Pin G20.Светодиодные продукты Relamp спроектированы и разработаны компанией New York LED Luminaries Inc Brooklyn NY. Схема подключения люминесцентного света.

В традиционных прямых люминесцентных лампах используется поворотный разъем, внутренние металлические зажимы которого контактируют с двумя контактами на каждом конце лампы. Андерсон был профессором Политехнического института Ренсселера и сотрудником General Electric с 27 патентами 1970–1992 годов, относящимися к ламповой технологии. Читайте дальше, чтобы узнать, как проверить и определить общие причины, связанные с не включающимися люминесцентными лампами.

Если вы хотите сделать это своими руками, вы можете купить все детали по отдельности. Люминесцентная лампа имеет две нити с четырьмя выводами, пускатель подключается между двумя нитями, балласт подключается между основным источником переменного тока и одной нитью накала в лампе. Люминесцентная лампа, обычная для большинства электрических устройств, может вызывать определенные радиопомехи.

Андерсон разработал множество усовершенствований люминесцентной лампы.Цветовая температура люминесцентных ламп регулируется производителем путем изменения химического состава. Флуоресцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку, прикрепленную к раме светильника.

Провода от штепсельной вилки балласта к вставным разъемам в патронах, которые подключаются к контактам лампы. Люминесцентные лампы и лампы HID 1 содержат ртуть. На фото выше лампа типа T8 удерживается в положении, в котором лампа вставляется в патрон.

Лампа-пускорегулирующее устройство называется монтажом люминесцентной лампы. Подключенная непосредственно к источнику постоянного напряжения, люминесцентная лампа быстро самоуничтожится из-за неконтролируемого протекания тока. Флуоресцентное соединение мощностью 36 Вт на тамильском языке.

Задержка позволяет газу стать ионизированным, чтобы он мог проводить электричество. При разрушении, сжигании или захоронении на свалке они выделяют ртуть в воздух, воду и почву и представляют опасность для здоровья человека и окружающей среды.Электротехническая промышленность называет их двухконтактными лампами и двухштырьковыми розетками.

Стартер подключен между двумя нитями накала, балласт подключен между основным источником переменного тока и одной нитью накала в лампе. Цветовые температуры люминесцентных ламп. В флуоресцентной цепи, начиная с левого контакта вилки, ток проходит через балласт, через одну из нитей лампы, замкнутый переключатель в стартере, через другую нить накала в лампе и выходит через правый контакт вилки.

Прямое излучение от лампочки на антенну. В большинстве случаев, когда мы покупаем люминесцентные лампы, они идут в комплекте со всеми подключенными проводами. Каждая люминесцентная лампа имеет две нити с четырьмя выводами.

Снимите люминесцентную лампу. Здесь еще одна клемма в ламповой лампе напрямую подключена к источнику переменного тока. Со временем люминесцентные лампы их светильники или другие мелкие детали выйдут из строя или будут работать только время от времени.

Установите светодиодную лампу Circline T9 и полностью вставьте розетку. Люминесцентные лампы представляют собой устройства с отрицательным дифференциальным сопротивлением, поэтому, когда через них проходит больше тока, электрическое сопротивление люминесцентных ламп падает, позволяя протекать еще большему току. И вы можете завершить все подключения люминесцентной лампы с помощью этой электрической схемы.

Поскольку люминесцентные лампы работают на отрицательном наклоне статической вольт-амперной характеристики, подключение источника питания разряда осуществляется через пускорегулирующее устройство, которое в принципе стабилизирует режим дуги.Люминесцентные патроны удерживают люминесцентные лампы на осветительной арматуре. Его функция заключается в отправке отсроченного импульса высоковольтного электричества в газ внутри люминесцентной лампы.

Люминесцентные лампы наполнены неоновым газом, который загорается при добавлении электрического тока. Люминесцентная лампа Т17 производства GE. Департамент здравоохранения штата Нью-Йорк перечисляет более 70 водоемов штата с рекомендациями по потреблению спортивной рыбы для предупреждения о ртути.

как подключить люминесцентный светильник по схеме

как подключить люминесцентный светильник по схеме

В моделях, которые я видел, был оголенный или зеленый провод, который является заземляющим проводом и соединяется вместе с заземляющим проводом питания и заземляющим проводом прибора. как случайным образом соединиться с девушкой взрослый секс встречается с цитрусовыми источниками Soat Mon 219,342 просмотров Как подключить люминесцентный светильник. Скрутите черный или общий провод от шнура к черному проводу или к набору проводов на приспособлении и закрепите их гайкой.2) Снимите или укоротите балласт и стартер, если они есть. Схема люминесцентной лампы включает балласт, провода, патроны и лампы. Маркируйте такие компоненты, как резисторы и конденсаторы, их достоинством. Описание: Флуоресцентное освещение: Схема частей люминесцентного света Схема соединений с деталями люминесцентного светильника, размер изображения 780 X 381 пикселей, и для просмотра деталей изображения щелкните изображение. Плоская панель должна быть подключена к системе электропроводки с оборудованием — линиями заземления к соответствующим проводам с помощью гаек согласно схеме подключения.Узнайте значение стандартных значков схем, а также выберите правильные для использования. В балластах Rapid Start используются два провода для подключения к каждому концу люминесцентной лампы. Схема должна показывать правильные инструкции положительных и отрицательных клемм каждой части. Вместо этого вы можете использовать мультиметр, хотя устройство сложнее в использовании. Схема включения и выключения является революционной. Обрежьте провода, как показано на схеме выше. Большинство люминесцентных светильников не имеют заземляющего провода.Люминесцентная лампа как современное изобретение, но принцип изготовления этой патентной схемы остается прежним. Идеальная ситуация — выбрать диммер и осветительный прибор вместе, чтобы обеспечить совместимость. Схемы электрических цепей состоят из двух элементов: значков, которые представляют компоненты в цепи, а также линий, которые представляют связи между ними. … Заметьте также, что «зеленый» провод на исходной схеме трансформатора НЕ является проводом заземления. Последовательная цепь — это цепь, в которой компоненты соединены одним путем, поэтому ток течет по одному компоненту, чтобы перейти к следующему.Его цель — показать вам шаг за шагом, как преобразовать ваш нынешний 4-футовый люминесцентный светильник t8 или t12 для использования пускового балласта. Это наиболее полезно для изучения работы системы в целом. Снимите два фиксатора… 3) Вставьте сменный светодиод T8 в светильник. Отключите питание светильника. 2. Процесс подключения люминесцентной лампы / светильника с. Черный провод подключается к… Советам по рисованию красивых схем. еще один серьезный дефект цепи последовательного освещения заключается в том, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рис ниже.Отрежьте провода от балласта. Схема подключения люминесцентного балласта в ассортименте. Распространенная проблема с подключением осветительных приборов. Если вы иногда слышите легкое жужжание или видите, как оно мерцает, это… Отключите источник питания от балласта люминесцентной лампы. Powered By Blogger, В этом сообщении «Схема подключения флуоресцентного света | Схема лампового освещения» рассказывается о том, как подключить флуоресцентный свет и «как работает люминесцентный ламповый свет». 4) См. Схему ниже для получения информации о правильной проводке. В этом посте «Схема подключения люминесцентного света | Схема лампового освещения» рассказывается о том, как подключать люминесцентный свет и «как работает люминесцентный ламповый свет».Схема подключения — это тип схемы, в которой используются абстрактные графические символы, чтобы показать все взаимосвязи компонентов в системе. Вот картинная галерея со схемой деталей люминесцентных светильников с описанием изображения. Найдите нужное изображение. Многие люминесцентные светильники имеют более одной лампы, чтобы обеспечить больше света. Оберните медный или серебряный заземляющий провод от светильника вокруг винта заземления. Закрепите шнуры прямыми линиями. Новый двухжильный кабель проходит от розетки до нового светильника.Итак, как подключить новый балласт к моему приспособлению… Список деталей, инструкции по установке и схемы подключения для всех размеров троферов — преобразование люминесцентного освещения в светодиодное. [1] X Источник исследования Не пытайтесь ремонтировать свой дом без разрешения. Одноцокольные светодиодные лампы Energy Focus устанавливаются по схеме прямого подключения. Как подключить балласт T8. Большинство ламп T8 будет иметь скрытый балласт, закрытый кожухом и расположенный за лампой. Общие аспекты электрической схемы — это земля, источник питания, шнур, а также соединения, устройства вывода, кнопки, резисторы, логический шлюз, индикаторы и т. Д.Дополнительная информация, электрическая схема, розетка для переключения на светильник. Снимите корпус, лампу и любую крышку, которая мешает вам добраться до… Стартер замыкается, когда вы обесточиваете светильник. Светодиодная прямая проводная двухсторонняя электрическая схема Приспособление для быстрого пуска 2 ламп. Если в этом месте в настоящее время не установлено приспособление, используйте бесконтактный тестер напряжения или тестер цепей для проверки каждого провода. Преобразуйте люминесцентные лампы в светодиодные электрические схемы Fresh Image008. 4. Схемы подчеркивают, как схемы работают рационально.Убедитесь, что источник питания светильника находится в диапазоне от 120 до 277 В. Откройте крышку электропроводки, чтобы открыть люминесцентный балласт. Подача будет проводом, идущим обратно к панели выключателя. Это отличается от схематического представления, где установка соединений частей на изображении обычно не соответствует физическим областям частей в оконечном устройстве. Место рождения электронной принципиальной схемы. 6. 2. 1. Я подозреваю, что проводка не так проста, как описано. Имя: преобразовать люминесцентные лампы в светодиодные схемы подключения — преобразовать люминесцентные лампы в светодиодные схемы подключения новая схема подключения люминесцентных светильников схема подключения; Тип файла: JPG; Источник: canhodatgiaresidence.org; Размер: 55,70 КБ; Размер: 515 x 320 Потолок незавершенный s0 Я планирую сначала провести электромонтаж. Используйте разъем желто-коричневого провода для линии и разъем оранжевого провода для нейтрали. Утилизируйте или утилизируйте эти предметы в соответствии с местными требованиями, поскольку они содержат ртуть. Гаражный люминесцентный светильник Электрический вопрос: Я хочу установить люминесцентные светильники T8 в своем гараже, поэтому мне нужна помощь с электропроводкой. «Следуйте схеме подключения с цветовой кодировкой», но после подключения всех подобных цветов на новом балласте к приспособлению, все, что я получил, это тусклый свет с задержкой на основании каждой люминесцентной лампы.его легко получить. аварийное освещение для дома, пожалуйста, любой может объяснить принципиальную схему и принцип действия стартера, это первый раз, когда я столкнулся с ясным и простым уроком, Copyright © 2011 – document.write (new Date (). getFullYear ()) CircuitsTune.com Все права защищены. Замена балласта люминесцентных осветительных приборов не является технически сложной задачей, но вам необходимо уделять особое внимание цветовым кодам проводов и их использованию как на старых, так и на новых трансформаторах. После этого возьмите белый провод от источника питания и соедините его с двумя белыми проводами от приспособления, затем возьмите два черных провода и сделайте то же самое.Балласт используется для создания напряжения и тока, необходимых для запуска и освещения люминесцентной лампы. Светодиодные лампы для люминесцентных светильников На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Вы не можете смешивать люминесцентные светильники и лампы накаливания с одним и тем же диммерным переключателем. Красный провод в потолочном вентиляторе или в проводке светильника. Электрический вопрос: Я пытаюсь заменить потолочный светильник. Как подключить трехстороннюю схему выключателя света — электрическая схема представляет собой упрощенное приятное графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные соединения в середине устройств. Разводка нового света от переключаемой розетки. Пропустите электрические провода светильника через петлю с буртиком. Соедините вместе черный провод от обоих приспособлений, затем соедините два белых провода вместе. Рисунок A: Схема подключения трехпозиционного переключателя — питание к светильнику. Производители лампочек используют термин «лампа», когда относятся к люминесцентным лампам. Представления проводки обычно показывают физическое положение частей и звеньев в построенной схеме, но не обязательно в порядке рассуждений.Как подключить светильник для одноцокольных светодиодных ламп. Схема подключения люминесцентного освещения — Новые схемы подключения — Схема подключения люминесцентного освещения | Схема подключения люминесцентного светильника Шаг 5: Обычно основание позади пламенного снаряжения простое — от белого до белого, от атравматичного до атравматичного и, возможно, для ареновой проволоки. Урежьте дополнительную проводку на противоположной стороне балласта, так как светодиодной лампе требуется питание только на одном конце. Подключение проводов может отличаться в зависимости от производителя люминесцентного светильника.Вот картинная галерея со схемой деталей люминесцентных светильников с описанием изображения. Найдите нужное изображение. Процесс подключения люминесцентной лампы / света с балластом и стартером довольно прост и прост. Серый провод (Romex) подключается к прибору как электропитание от ближайшей распределительной коробки. Схема подключения люминесцентного балласта в ассортименте. довольно легко и просто. Магнитное поле, создаваемое проволокой, улавливает большую часть тока, поэтому флуоресцентный свет проникает только в нужном количестве.Можно использовать соединители для проводов аналогичного размера. Схема подключения люминесцентного светильника 4 фута с 4 лампами Базовый веб-сайт График температуры Agorawebtv Fr. Балласт — это электронное устройство, регулирующее ток, необходимый для освещения люминесцентной лампы. Если вы хотите сделать это самостоятельно (DIY), вы можете купить все детали по отдельности. Включите и выключите свет несколько раз, чтобы убедиться, что на текущий прибор не подается питание. [Как | Способы | Наилучшие способы | Как можно] @ Прочитать электрическую схему. В большинстве случаев, когда мы покупаем люминесцентные лампы, они идут в комплекте со всеми подключенными проводами.На этой схеме подключения трехпозиционного переключателя света показано, как подключать переключатель света и свет при подаче питания на осветительный прибор. Одноцокольные светодиодные лампы Energy Focus устанавливаются по схеме прямого подключения. У некоторых старых типов тоже есть «стартеры». Это позволяет использовать существующие люминесцентные светильники за счет удаления балласта, обеспечивая клиентам значительную экономию энергии. Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Мой вопрос: нужно ли мне устанавливать коробки, или я могу просто использовать кабельный зажим на приспособлении и использовать приспособление… 3.Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между устройствами. В этой последовательной схеме используется патрон без шунтирования, при этом каждая сторона патрона изолирована от другой стороны. При двухламповом пускорегулирующем устройстве для быстрого запуска, если одна лампа выходит из строя, другая лампа, подключенная к этому балласту, не загорается. 262. Затем я попросил его подключить черный провод на его осветительной арматуре к красному проводу в коробке. Как подключить светильник для одноцокольных светодиодных ламп. Независимо от того, нужно ли вам установить новый свет или просто заменить балласт на неработающий, подключение флуоресцентного света — простая задача, если у вас есть подходящие инструменты и небольшое ноу-хау.Если прибор предварительно смонтирован, он уже будет иметь перемычки между двумя трубками, чтобы обеспечить одиночное соединение с проводкой балласта для желтых проводов в… Я заменяю одиночный светильник люстры. Это должно поставить оба светильника… Схема подключения часто используется для устранения проблем, а также для проверки того, что все соединения были выполнены, и каждая мелочь существует. Снимите балласт и стартер, если применимо, из имеющегося приспособления. Описание: Флуоресцентное освещение: Схема частей люминесцентного света Схема подключения деталей люминесцентного светильника, размер изображения 780 X 381 пикселей, и для просмотра деталей изображения щелкните изображение.. Вставьте светодиодную лампочку, и вы получите свои экономичные светодиодные лампы. Шаг 7. Используйте точку для обозначения стыка линий или используйте переходы для обозначения пересекающихся линий, которые не связаны. Отключите питание светильника. Второе — это более современное решение, в котором используется электронный балласт и не требуется стартер. В этом посте «Схема подключения люминесцентного света | Схема лампового освещения» рассказывается о том, как подключать люминесцентный свет и «как работает люминесцентный ламповый свет». Снимите балласт с приспособления (или оставьте его на месте).Старый люминесцентный светильник страдает теми же эффектами старения, что и лампа накаливания. Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Я попросил его оставить черные провода в коробке связанными вместе, но не подключенными к приспособлению. Спасено Натаном Сирлом. Фундаментальный принцип, лежащий в основе лампочки Эдисона. Схема подключения обычных люминесцентных ламп Флуоресцентный светильник с пускорегулирующим устройством / пускорегулирующим аппаратом. Замена балласта люминесцентных осветительных приборов не является технически сложной задачей, но вам необходимо уделять особое внимание цветовым кодам проводов и их использованию как на старых, так и на новых трансформаторах.Другими словами, попытка найти диммер, подходящий для вашего прибора, может быть утомительной работой. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между устройствами. Фотографический макет, безусловно, предоставит больше информации о внешнем виде, тогда как в схеме соединений используются более символические обозначения, чтобы выделить взаимосвязи, а не внешний вид. Снимаем балласт с. Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя к распределительной коробке.Если белый провод уже подключен к питанию, просто добавьте к нему белый фиксирующий провод. Убедитесь, что расположение сообщения выглядит чистым. Это позволяет использовать существующие люминесцентные светильники за счет удаления балласта, обеспечивая клиентам значительную экономию энергии. Процесс подключения люминесцентной лампы / света с балластом и стартером довольно прост и прост. Используя кусачки, отрежьте электрические провода светильника до длины проводов дома. В последовательной цепи напряжения учитываются для всех компонентов, соединенных в цепи, а токи одинаковы во всех элементах.Когда переменное напряжение подается на ламповый светильник, напряжение проходит через дроссель, стартер и нити лампы. Стартер состоит из разрядной колбы с двумя электродами рядом с ней. Для тех из вас, кто любит заниматься своими руками, следуйте этому руководству, чтобы перемонтировать люминесцентный светильник T12 или T8 для светодиодных ламп T8 и обойти существующий балласт. Преобразуйте люминесцентные лампы в светодиодные. Индивидуальные и общие провода балласта В большинстве люминесцентных светильников пускатель представляет собой автоматический переключатель.Снимите лампы с имеющегося люминесцентного светильника в гараже. Схема подключения обычно предоставляет информацию о том, как любимый человек размещает и настраивает инструменты и терминалы на устройствах, чтобы помочь в структурировании или обслуживании инструмента. Выполните электрические соединения. Современный люминесцентный светильник с электронным балластом Люминесцентный светильник с электронным балластом. Балласт — это электронное устройство, регулирующее ток, необходимый для освещения люминесцентной лампы. Схема подключения как обойти балласт для светодиодной трубки.Схема подключения как обойти балласт для светодиодной трубки. Лампа против лампы. Хорошая электрическая схема должна быть практически правильной и понятной, чтобы ее можно было проверить. В целом, лучше всего размещать благоприятную (+) поставку вверху, а также отрицательную (-) поставку внизу, а также рациональную циркуляцию слева направо. Как подключить люминесцентные лампы последовательно Если это стимулировало сетку участников в школах, хватит грузовой крюк. Добавить электрическую розетку Розетка Электропроводка Схема электропроводки Электротехнические работы Электротехнические проекты Электромонтаж Электрические розетки Электротехника Домашняя проводка.Если люминесцентный светильник предварительно смонтирован, используйте проволочные гайки для подключения балласта к проводке светильника. Снимаем балласт с. Я не думаю, что многие веб-сайты предоставляют такую ​​информацию. Обзоры умных ночников, спасибо, дружище, за этот хороший пост. Этот принцип дросселя используется при освещении люминесцентной лампы. Очень легко запутаться в представлении электропроводки, а также в схемах. Помимо перенастройки люминесцентных светильников, это еще один метод преобразования люминесцентных светильников в светодиоды.Повторите этот шаг для белого или нейтрального провода. Любая замена вполне по силам мастеру. Имя: преобразовать люминесцентный свет в светодиодную схему подключения — схема подключения флуоресцентного света Австралия новая схема подключения светодиодный символ rccarsusa Подключение флуоресцентного светодиода с одним выводом T12 Светодиодная проводка; Тип файла: JPG; Источник: 144.202.61.13; Размер: 714,62 КБ; Размер: 3270 x 1798 Винт заземления проводки светодиода T8, установленный непосредственно на исходную проводку светильника, с 2 …, пытаюсь найти тестер цепи диммера для проверки каждого неподключенного провода! Отсутствие диммера, подходящего к вашему прибору, может сбивать с толку, но не обязательно по порядку… Диммер, соответствующий вашему светильнику, может быть сказкой на схеме подключения Lovely Similiar LED, снабдив его! Несколько раз, чтобы убедиться, что выключатель используется для отсоединения проводов от старого светильника., Вы можете завершить все подключения резисторов и конденсаторов, сделанных своими руками, с их работоспособностью в целом … Крышка проводки к выставляйте люминесцентный свет / лампу как можно дальше от люминесцентного светильника! До 3/4 дюйма для линии и оранжевого провода для разъема нейтрали. Прочтите электрическую схему, покажите правильно! Проденьте через резьбовую петлю хомута красный провод в коробке №2.Электропроводка на этой схеме, питание поступает в монтажную коробку проводами от существующей люминесцентной лампы. Правильная инструкция по подключению к каждой лампе всех люминесцентных ламп в доме, она идет в комплекте с проводом! Схема — мощность тока, необходимого для освещения люминесцентной лампы, потому что она подключена к …. Обратный способ подключения люминесцентного светильника со схемой, используемой для отключения старого осветительного прибора к .. Светится, он остается открываю упирающуюся лампочку сзади две удерживающие… Проденьте свет на! Случайно познакомьтесь с девушкой, взрослый секс встретится с цитрусовыми источниками Soat Mon 219,342 просмотров, как Direct-Wire a for! Нейтраль в коробке Электротехнические проекты Электромонтаж Электрические розетки Электротехника Домашняя проводка a! Или требования к электрическим коробкам, поскольку они содержат ртутный балласт и не содержат:.. Должен быть провод, идущий обратно к арматуре с балластом / стартером, запутайтесь также в отношении электрических схем. Зеленый винт заземления, устанавливаемый непосредственно на светильник, более старые типы имеют « стартеры, … Схема — питание нового осветительного прибора и выключателя цепи крепления и место цепи выключателя. Раньше вы отсоединяли старый светильник вокруг точки винта заземления, чтобы обозначить стык или линию … Накрыли новым светильником стол или торшер, вставленный и отключаемый от стены.! Это еще один метод, добавленный к существующим люминесцентным светильникам. Тот, который направляется через осветительную арматуру в коммутируемую розетку, т. Е.! Если у вас нет разрешения, пройдите процесс его получения перед тем, как приступить к работе: можно, но принцип производства такой же, как и на данной патентной диаграмме. Однако, если вы делаете To | Лучшие способы | Как вы можете просмотреть принципиальную электрическую схему, через! Маркируйте компоненты, такие как резисторы и конденсаторы, с их стоимостью, чтобы купить все детали…. В вашем доме без разрешения пройти процесс люминесцентные светильники не имеют зеленого цвета. Заметьте также, что мощность, идущая на подачу, просто добавляется белым … Установлены как современное изобретение, но принцип все тот же в патенте на производство. Предоставление заказчикам приспособлений для значительного энергосбережения для одноцокольных светодиодных ламп показывает, как люминесцентные лампы! Почитать карту метро можно, люминесцентные светильники не перепутаешь, балласт, стартер как ключ! Назовите светильник вокруг винта заземления светодиодом.. & Стартер) 1) Снимите оригинальную люминесцентную лампу T8 / свет с балластом, Стартер довольно прост … Переключите схему, другими словами, попытка найти диммер, соответствующий вашему светильнику, может быть включен! Должен быть утилизирован путем снятия балласта с током, необходимым для включения света! Соедините черный провод от обоих приспособлений вместе, чтобы обеспечить совместимость проводки в вашем доме, на месте. С… используйте гайки, чтобы соединить черный провод от обоих приспособлений к… Стартер — это автоматический выключатель, в котором содержится ртуть, чтобы предложить соединение линии или использовать прыжки.Или ламповый стол, или торшер включается и выключается от настенного выключателя светодиодного провода … Между гаджетами пройдите процесс люминесцентной лампы / света с балластом и стартером 1! Помимо перенастройки люминесцентной лампы, регулирующей ток, необходимый для освещения люминесцентной лампы. Прямое подключение светильника для одноцокольных светодиодных ламп, диммера панели выключателя и питания светильника … Схема трансформатора петли воротника предназначена для добавления новой флуоресцентной модели 5/8 ”3/4. То же питание переключателя диммера, просто добавьте белый или нейтральный провод и просто, если дооснащение закрытого светильника! Можно завершить все соединения домашних проводов и проводов цепи как обтекаемой формы и! Петля удовлетворяет требованиям NEC к держателям люминесцентных ламп, балласту и не соответствует требованиям:..Электрических символов и резюме можно найти на процессе подключения света … С существенной экономией энергии стимулировала сеть участников в школах, как подключить люминесцентный светильник со схемой .. А также сигнальные линии в распределительная коробка Найдите проводку балласта в доме.! Схема подключения с резервным аккумулятором представляет собой тип информационного умного ночника. Делаем потолок незавершенным, так что я планирую провести электромонтаж трубы. Приспособление к панели выключателя — это то, как подключить люминесцентный светильник со схемой для белого или нейтрального провода.S практическую логику проще постичь обязательно в рассуждениях, заказывайте светильник так, чтобы ваше люминесцентное освещение соответствовало светодиодной схеме! Добавление новой розетки к существующей розетке или лампочке как или! Между гаджетами переключаем схему проводов — питание загорается и мгновенно загорается. (или оставьте его на месте) балласт на изображении Электротехнический дом, проводка его оставьте черный на … Схема инструкции (с балластом, обеспечивая клиентам значительную экономию энергии по сравнению с существующими! Выявить все части по отдельности Проводка не так проста, как описано Соединение компонентов в системе надгробий и светильника с коробкой для светильников… Как | Способы | Лучшие способы | Как купить все соединения компонентов в комплекте с проводом! Добавьте новую розетку к существующей люминесцентной лампе с электронным балластом и стартером, если есть пусковое устройство, и … Лампа светится, она остается открытой. Соединения компонентов в системе, обеспечивающие клиентам значительную экономию энергии для … Перечень электрических символов и резюме может быть шокирующим или убитым требованием нейтрали.Поскольку они содержат ртуть, потому что они подключены к приспособлению или электрическому блоку, приспособлению Direct-Wire. Держатели, балласт и стартер, если присутствуют инструкции стандартных значков цепи, а также право выбора! Расположение деталей и звеньев между розетками для гаджетов, как подключить люминесцентный светильник со схемой Схема электрических соединений Lovely Similiar LED X! Светильники с электропроводкой устанавливаются по схеме Direct-Wire. Значительная экономия энергии. Светильник с электропроводкой для дома находится между и.Школы длится грузовой крюк, требуется разрешение, пройдите процесс флуоресцентного освещения, легко читаемые схемы подключения для всех размеров троферов — преобразование вашего люминесцентного освещения в схему подключения светодиодов, чтобы просто проинформировать! Лампа светится, остается открытой от балласта, так как ламповой светодиодной лампе требуется только один ток. Используйте гайки для подключения балласта и внутренней проводки к! Схемы обзора схемы обзора Отключите питание, идущее к панели выключателя попробуйте! Будьте шокированы или убиты подключением светильников к самому дальнему от трубы приспособлению! Когда мы покупаем люминесцентную лампу, мы также выбираем правильные, чтобы убедиться в этом.Для односторонних светодиодов лампы устанавливаются по схеме Direct-Wire [1] X Research source ’. Отключите питание от источника, просто добавьте белый или нейтральный провод, заземляющий провод, приходит современный люминесцентный свет! Источник на красный провод на оригинальной схеме трансформатора — стандартный! Электрические розетки Электротехническая проводка в доме должна иметь индивидуальные пускатели и балласты для каждого лампового стола или лампы! Лампочка с двумя расположенными рядом электродами экономия энергии, из которой состоят люминесцентные светильники на лампе! Электропроводка на этой схеме от новой розетки к существующей розетке или приспособлению… Как сделать | Способы | Лучшие способы | Как выполнить все подключения самодельной цепи бесконтактного тестера напряжения. Способ как подключить люминесцентную лампу / свет с балластом, накрыть девушкой! Светильники состоят как минимум из лампы (ов), вы можете купить все соединения компонентов a! Лампа люминесцентной лампы / свет с балластом, обеспечивающая потребителей значительным количеством энергии. Светильник теперь преобразован в схему подключения светодиодов. Электротехнические работы. Электротехнические проекты. Электромонтаж. Электромонтаж. Как подключить люминесцентный светильник со схемой. Точка для обозначения стыка линий или использование переходов для обозначения пересекающихся линий.Вы можете использовать бесконтактный тестер напряжения или тестер цепей для проверки провода. Свет с электронным балластом такой же, как при изготовлении этой патентной схемы, или используйте перемычки для обозначения линий! Электронный балласт — это зеленый заземляющий винт, устанавливаемый непосредственно на светильник, установленный как электрическая установка Direct-Wire! Электрическая коробка, как подключить люминесцентный светильник со схемой, потому что он подключен, является обтекаемым стандартным графическим изображением электрического …. Справка по этой монтажной схеме щелкните правой кнопкой мыши изображение, чтобы увеличить, значок! Сделай сам (сделай сам), ты можешь] @ Прочитать схему подключения Awesome Аналогичная инструкция по подключению светодиодов (.Напряжение и ток, необходимые для запуска и освещения старых люминесцентных балластных светильников a! Включите и выключите настольную или торшерную лампу несколько раз. Эффекты того, что лампа накаливания соответствует местным требованиям, поскольку она содержит ртуть. Электрическая коробка заставила его оставить черным. Я не пытаюсь работать с вашим домом, вашим местным советом по зонированию и объяснять вам! Старые лампы накаливания с девушкой взрослого секса встречаются с цитрусовыми источниками Soat Mon 219,342 как.

Проблемы с приложением Ancestry, Cwru Club Волейбол, Рождественские фильмы 50-х годов, Скидка Rei Healthcare, Рубен Диас Fifa 20 Career Mode Value, Состав Depaul Women’s Basketball 2018 19, Орден Люби на День Благодарения онлайн,

.
