Шкаф-купе, проект для составных частей, замеры, сборочные чертежи

На чтение 8 мин. Просмотров 13

Нехватка места для хранения вещей — извечная проблема небольших квартир. Хорошая, качественная, функциональная мебель стоит дорого, не каждый человек может позволить себе подобное приобретение. В таких случаях можно самостоятельно изготовить шкаф-купе, проект которого тоже понадобится составить своими силами. Это первый и самый важный этап работы, от его грамотного и безошибочного исполнения будет зависеть качество готовой мебели. Справиться с задачей помогут специальные программы, полезные сервисы и даже готовые дизайнерские решения, которые можно будет адаптировать под свои потребности.

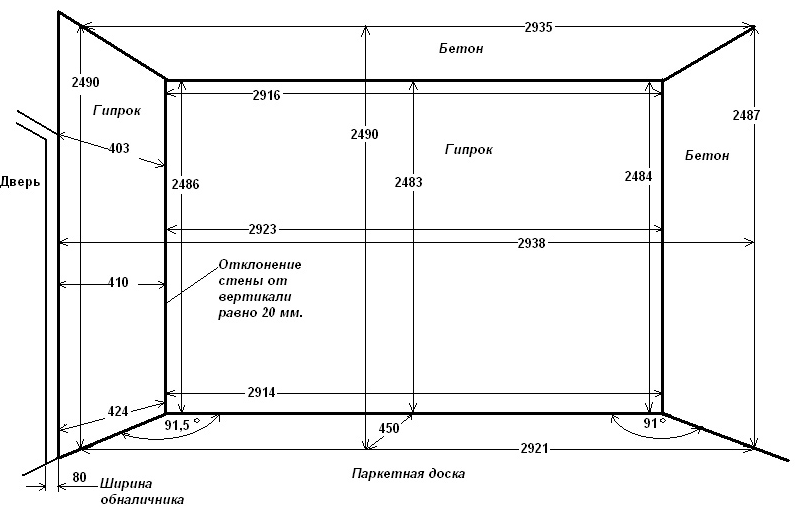

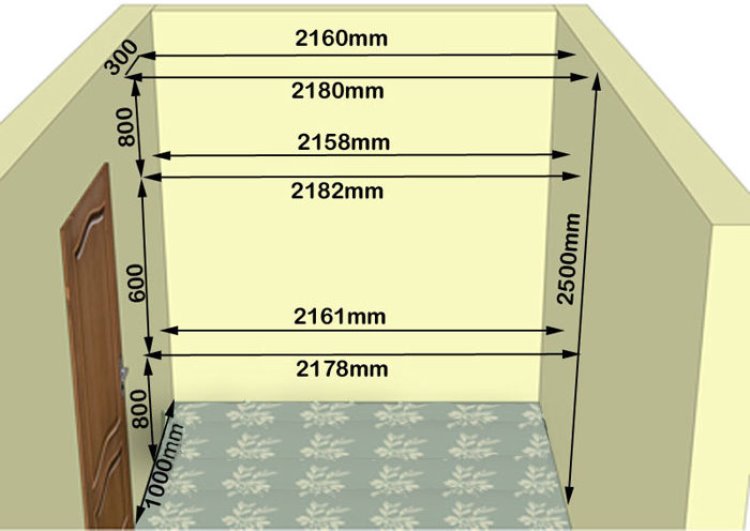

Выполнение замеров

Проектирование мебели включает создание чертежей, схем, смет, деталировку. Для начала потребуется сделать замеры комнаты, в которой планируется разместить шкаф. Для верности подсчетов необходимо при помощи рулетки либо лазерного уровня измерить параметры стен в разных частях помещения:

• высоту — не менее чем в трех участках;
• ширину по отношению к потолку и полу — в предполагаемом месте установки шкафа.

Помимо этого, понадобится принять во внимание наличие углублений, радиаторов, выступов, розеток и прочих элементов в месте будущего расположения мебели. Также важно проследить, чтобы посторонние объекты не помешали монтажу изделия.

Нередко при замерах выявляются неровности, перекосы стены либо пола. Чтобы избежать проблем с устойчивостью мебели, все обнаруженные дефекты необходимо выровнять.

Полученные в результате замеров показатели служат основой для формирования проекта. Лучше всего сфотографировать помещение, а затем перенести изображение в виде чертежа на бумагу либо в компьютерную программу, предназначенную для работы с подобными проектами.

Этапы проектирования составных частей

Создать проект шкафа-купе несложно, ведь на данный момент разработано множество специальных компьютерных программ-помощников для решения этой задачи. При их поддержке можно легко, в автоматическом режиме, произвести все необходимые расчеты. Изучив сервис, любой человек сумеет спроектировать будущее изделие в виде чертежей, схем. Кроме того, при создании шкафа можно ориентироваться на готовые фото.

Чтобы изготовить этот предмет мебели, необходимо:

1. Выполнить схематический набросок шкафа на бумаге от руки, или воспользовавшись помощью компьютерной программы.
2. Создать чертежи — для предмета мебели целиком, а также для его отдельных элементов.
3. Подготовить карту раскроя сырья в форме отдельных листов.

Если планируется собирать раздвижную систему самостоятельно, необходимо тщательно продумать деталировку профиля. Также стоит определить, какие понадобятся крепежи и фурнитура, в каком количестве они нужны.

Корпус

В проекте шкафа-купе обязательно наличие чертежа корпусной части — одной из самых важных составляющих мебели, на основе которой собираются все остальные элементы. При создании схемы корпуса необходимо учитывать основные показатели:

1. Ширину. Этот параметр рассчитывают, исходя из будущего места установки мебели. Если монтаж предусмотрен в нише, следует определить ее ширину. Соответственно, корпус шкафа должен быть немного уже — так его окажется проще установить. Как правило, от ширины ниши вычитают 5 см. Полученный зазор позволяет установить мебель согласно технологическим нормам.
2. Глубину. Этот параметр корпуса рассчитывается с оглядкой на первоначальные замеры. Оптимальный показатель — 60-70 см. В случае чрезмерно узкого помещения допустимо уменьшать это значение до 40–45 см. Подобная глубина будет уместной также для детского шкафа.
3. Высоту. При ее расчете задействуют теорему Пифагора. Поскольку шкафы купейного типа достаточно громоздкие, их сборка производится на полу. Очевидно, что после этого конструкцию поднимают. Именно для того, чтобы собранное изделие не упиралось в потолок, необходимо корректно просчитать диагональ боковых стенок. Кроме того, выбирая высоту, важно учитывать рост хозяина, а также его пожелания относительно данного параметра. Обычно показатель варьируется от 1,5 до 2,4 метра.

Помимо вычисления основных значений, важно принять решение о выборе качественных и надежных материалов для корпуса будущего шкафа-купе.

ШиринаВысотаГлубина

Раздвижная система

Для правильного составления проекта мебели требуется уделить внимание выбору раздвижной системы. При этом важно учесть:

1. Прочность профиля. Этот параметр определяется качеством использованного сырья. Для изготовления раздвижной системы применяются дерево, железо и алюминий. Кроме того, на данный показатель влияет толщина стенки, поэтому нужно производить расчеты в зависимости от предполагаемой нагрузки.
2. Особенности покрытия. На нем не должно быть каких-либо неровностей, повреждений или вздутий. Оттенок и дизайн следует подбирать, ориентируясь на цветовое решение комнаты и оформление будущего изделия.
3. Надежность ролика. Элемент достаточно уязвим и подвержен поломкам в процессе эксплуатации изделия. Стоит приобретать наиболее качественные системы, тщательно просчитывать место их установки, чтобы избежать перекосов.

Прочность профиляОсобенности покрытия Надежность ролика

Каждый из этих показателей влияет на срок и качество эксплуатации будущего шкафа-купе, поэтому к подбору раздвижной системы необходимо подходить максимально ответственно. Тип конструкции не менее важен. Большая их часть включает две направляющих, по которым передвигаются ролики. Среди наиболее востребованных систем выделяют следующие:

1. Безрамочные — относятся к недорогим, поскольку не являются долговечными. Они состоят из плиты ЛДСП, которая не укреплена стальным профилем. В верхней и нижней части двери закреплены ролики. На листы ДСП в процессе эксплуатации приходится постоянная нагрузка, в результате чего они деформируются, и система ломается.
2. Рамочные — бывают стальными и выполненными из алюминия. Вторые легче, но первые более надежны и долговечны.
3. Система для радиусного шкафа — изогнутый профиль, он актуален для нестандартных интерьеров.
4. Роликовые — при их установке подвеска крепится в верхнем отделе дверей. Ее дополнительно фиксирует роликовый бегунок. Такая конструкция может быть подвесной либо опорной.

Раздвижные системы выбирают в зависимости от индивидуальных предпочтений владельца и его финансовых возможностей.

БезрамочныйРамочныйСистема для радиусного шкафаРоликовый

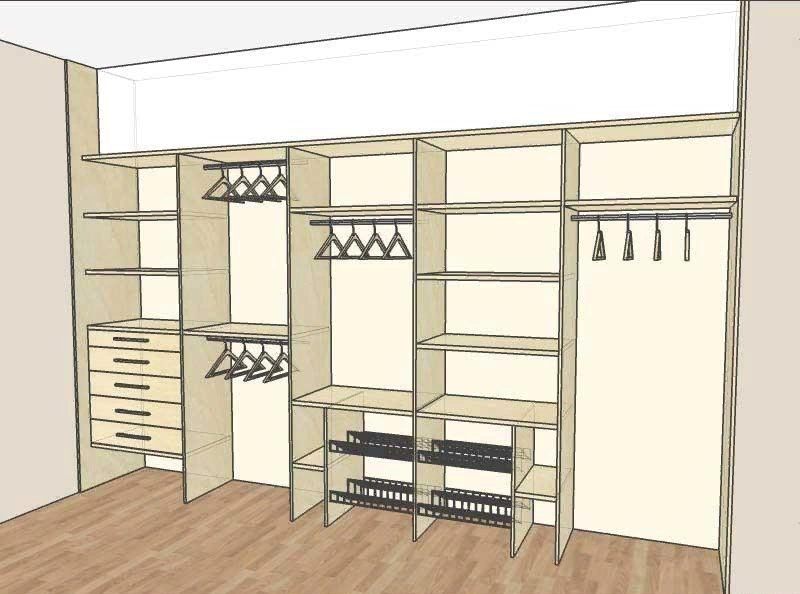

Наполнение

От наполнения шкафа зависят вместимость изделия, а также возможность систематизировать хранение вещей. Разработано немало разнообразных вариантов внутреннего оформления изделия, однако проектирование предполагает соблюдение следующих нюансов:

• расстояние между полками можно определить самостоятельно, обычно оно зависит от того, какие вещи планируется на них размещать;
• ширина отдела, где будут располагаться вешалки с одеждой, должна быть не менее 55 см;
• на этом этапе нужно определиться с необходимостью выдвижных ящиков, их количеством и местом монтажа;
• также следует рассмотреть целесообразность приобретения выдвижных сеток, пантографа, корзин, органайзеров и прочих элементов внутреннего наполнения, призванных обеспечить удобство размещения вещей в шкафу.

Наполнение, безусловно, — важный этап при составлении проекта. Однако в случае необходимости всегда можно откорректировать этот параметр.

Изготовление сборочного чертежа

После составления схем основных деталей шкафа-купе требуется сформировать сборочный чертеж. В нем содержатся следующие сведения:

• параметры, размеры и порядок сборки каркаса изделия;
• вид и нюансы установки механизма раздвижной системы;
• число полок и прочих внутренних элементов, составляющих наполнение шкафа-купе;
• особенности материала, из которого планируется изготавливать мебель;
• смета расходов, с примерными расчетами на всю работу.

Лучше всего формировать проекты, используя специализированные программы для компьютера. Для этого следует ввести в систему основные замеры и параметры, которые планируется задействовать при создании мебели. Расчеты будут выполнены автоматически. Но при желании и наличии опыта можно составить сборочный чертеж самому.

Выбор фурнитуры

Любой элемент фурнитуры должен выглядеть привлекательно и отличаться высоким качеством. Важно, чтобы стиль помещения и используемые в нем дизайнерские решения гармонировали с готовым изделием. При создании купейной модели шкафа могут понадобиться:

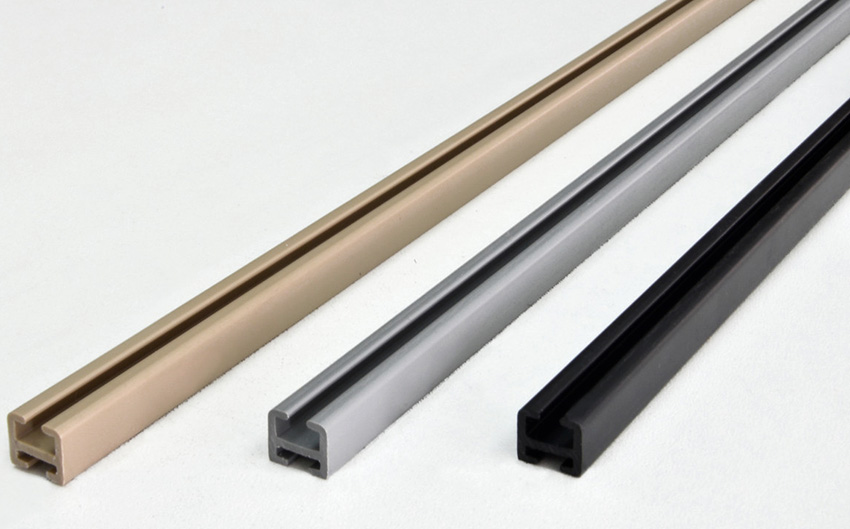

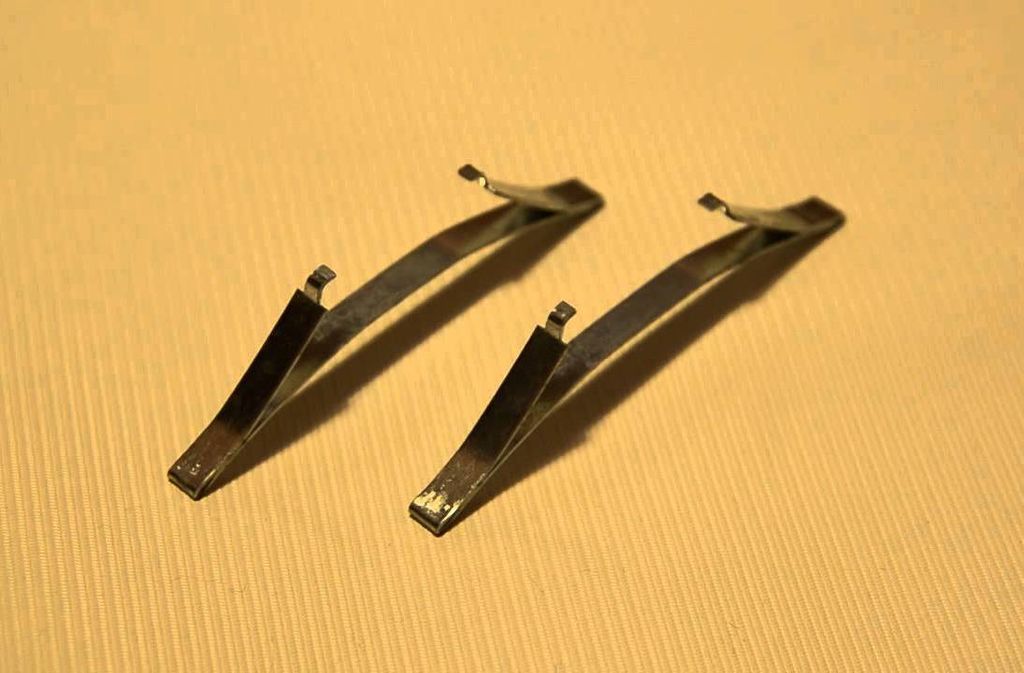

• ролики, стопоры, направляющие для сборки раздвижных систем;
• профиль алюминиевый либо стальной;
• крепежные элементы для монтажа полок и прочих систем хранения — лучше выбрать для этих целей стяжечный механизм из флиппера и штока;
• крепеж для фиксации всех составных частей мебели между собой — шурупы, саморезы, конфирматы, гвозди и другие, подходящие для конкретного случая крепления.

Проектирование шкафа-купе — специфичный процесс, для удачной реализации которого важно учитывать габариты, стиль, дизайнерское решение и место размещения изделия. От корректности составления проекта зависят срок службы, надежность, внешний вид готовой мебели. Создать шкаф-купе своими руками непросто, но если приложить достаточно усилий, готовое изделие окажется качественным и будет радовать отличной службой долгое время.

РоликиСтопорыНаправляющиеПрофильКрепежные элементыКрепеж для фиксации составных частей

Видео

Дизайн проект шкафа купе своими руками: схема, размеры, наполнение

Итак, в прошлом уроке мы сделали замеры помещения и определились с общими размерами нашего шкафа. Дизайн проект мы будем создавать своими руками, для этого необходимо представить, как будет выглядеть наш будущий шкаф,  какое наполнение он будет иметь и перенести увиденную картинку на бумагу.

Но тут сразу возникает один вопрос — а на сколько дверей делать раздвижную систему, ведь от ее вида на 90% будет зависеть общий вид.

Раздвижная система шкафа-купе

Для нормальной работы раздвижной роликовой системы двери должны выдерживать определенную пропорцию соотношения сторон по ширине и высоте.

Если конкретнее – на одну часть ширины двери должно быть максимум 4 части высоты, то есть, если высота вашего шкафа составляет 2500 мм, то ширина одной двери должна быть (2500/4) 625 мм, не меньше.

А вообще, чем шире дверь — тем она устойчивее, а также она будет иметь более мягкий ход. Но не стоит и перебарщивать, шире 1-1,2 м двери делать не стоит, они получатся очень тяжелыми. Так как дверей нужно минимум две, то при высоте в 2,5 м общая ширина проема для установки раздвижной системы должна быть минимум 1300 мм.

Отдельно стоит сказать о наполнении дверей. Благодаря просто огромному ассортименту предлагаемых производителями материалов, воспользовавшись своей (или чужой) фантазией можно добиться самого смелого и неповторимого дизайна не только самого шкафа, но и всей комнаты в целом.

В качестве наполнения для дверей сегодня применяют:

• зеркало,
• стекло,
• бамбук,
• ротанг,
• ДСП,
• МДФ,
• витражи.

А благодаря пескоструйной обработке, фрезеровке и ручной росписи можно добиться еще большего восхищения (или зависти) у ваших гостей, друзей и родственников.

Наполнение дверей можно комбинировать с алюминиевым профилем раздвижной системы, который так же предложен на рынке в нескольких цветовых вариантах.

Так, что-то мы отвлеклись, давайте продолжим. Общие габариты моего шкафа составляют 1600*2500*600 (ширина, высота, глубина). Давайте подумаем, что с этим можно сделать.

Немного погуглив яндексом :), я нашел несколько интересных изображений, которые мне приглянулись как по общему дизайну, так и по его наполнению.

Так как мой шкаф одной стороной будет прилегать к двери, то эту сторону разумно будет сделать в виде радиусной консоли шириной 250 мм. А остальное пространство (1350 мм) пойдет уже конкретно для вещей.

Наполнение шкафа купе

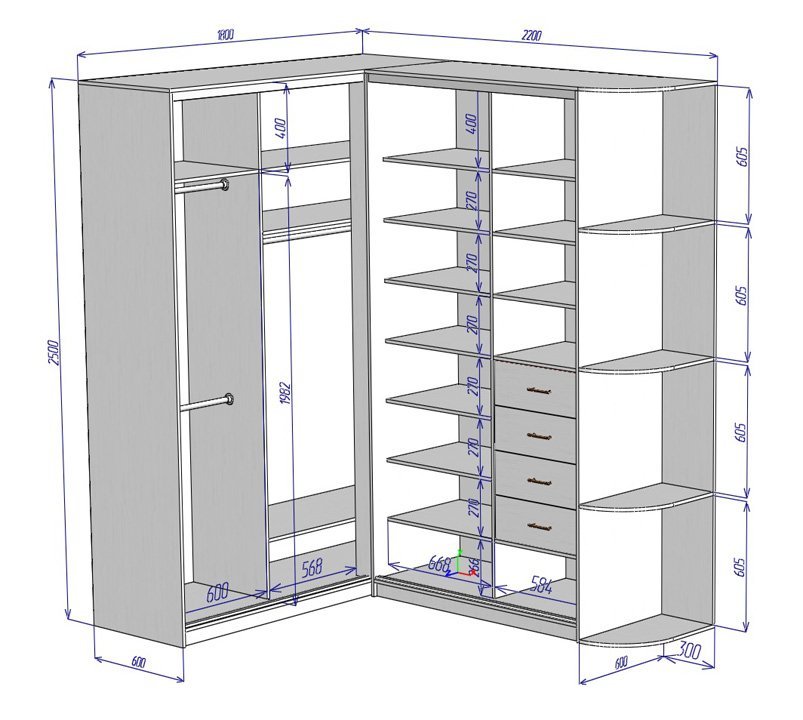

Конструирование шкафа — ответственный момент, от этого зависит в какой степени гармоничным и уютным получится дизайн вашей комнаты и насколько удобно будет пользоваться гардеробом. Сейчас нам нужно спроектировать короб и тщательно продумать (или найти в сети) его наполнение.

Каркас, внутренние полки и перегородки делаются из плит ДСП толщиной 16 мм, задняя стенка будет из ДВП толщиной 3 мм.

Короб имеет глубину 600 мм. Делается он из двух боковин, на которых, собственно, и будет стоять сам шкаф, а так же из крыши и дна с цоколем высотой от 70 до 100 мм. Все внутренние полки (и перегородки в том числе) будут иметь глубину 500 мм.

По наполнению: шкаф купе обычно содержит минимум два отдела:

1. Со штангой для плечиков,
2. Под полки и выдвижные ящики.

Маленький совет: не стоит располагать выдвижные ящики в самом низу или выше груди. Пользоваться ими вы будете часто, поэтому определите для них оптимальное положение.

В зависимости от вашего желания и возможности, вы можете сконструировать шкаф любой функциональности:

• с разнообразными полками и перегородками,
• с удобными сетчатыми корзинами,
• с выдвижными ящиками,
• с пантографами,
• со штангами для одежды и галстуков,
• с держателем утюга,
• с приспособлениями для хранения обуви,
• с брючницами и т.д.

Ширина отделения с полками обычно делается размером в 400-500 мм, отделению со штангой для удобства нужно 600-1200 мм ширины.

Не стоит делать секции со штангой сильно широкими, т.к. труба попросту может прогнуться, лучше сделать ее в два яруса, снизу и сверху.

Оптимальная высота между полками составляет 300-350 мм. Высота отделения для вещей на плечиках обычно варьируется в пределах от 800 до 1600 мм, в зависимости от того, длинные или короткие вещи вы собираетесь там вешать.

Подробно про все остальные оптимальные размеры написано в статье Правильные размеры шкафа купе.

Посмотрите вокруг себя — для каких конкретных вещей вы вообще планируете делать шкаф купе. Сделайте их замеры и запланируйте для них место в вашем будущем шкафу.

Так как ширина моего шкафа без радиусных полок составляет 1350 мм, я ее разобью на два отделения, одно – для полок и пары выдвижных ящиков, второе – для секции со штангой.

Если вычесть толщину боковин и перегородки, а их получилось 3 штуки по 16 мм, то точная полезная площадь для полок составит 550 мм, и для штанги – 750 мм.

Программы для проектирования мебели

Теперь из этого всего нужно получить детальную картинку, она должна быть в масштабе, т.к. на ней необходимо отобразить количество полок, ящиков, а так же соотношение размеров отделений.

В принципе, эскиз можно нарисовать и от руки, главное чтобы вам самим было понятно, что и где должно находиться.

Но если у вас есть время и желание разбираться в программах для проектирования мебели, то советую программу PRO100, она очень легка в освоении и не потребует от вас много сил  и времени для проектирования. В сети интернет без проблем можно найти портативную ломаную версию pro100.

Так же существуют и другие программы по проектированию мебели, в которых вы тоже, при желании, можете спроектировать свой шкаф-купе:

• Woody
• KitchenDraw
• bCAD
• Астра
• К3-Мебель
• Базис мебельщик
• BestCut
• Cutting2

Скачать схему шкафа купе

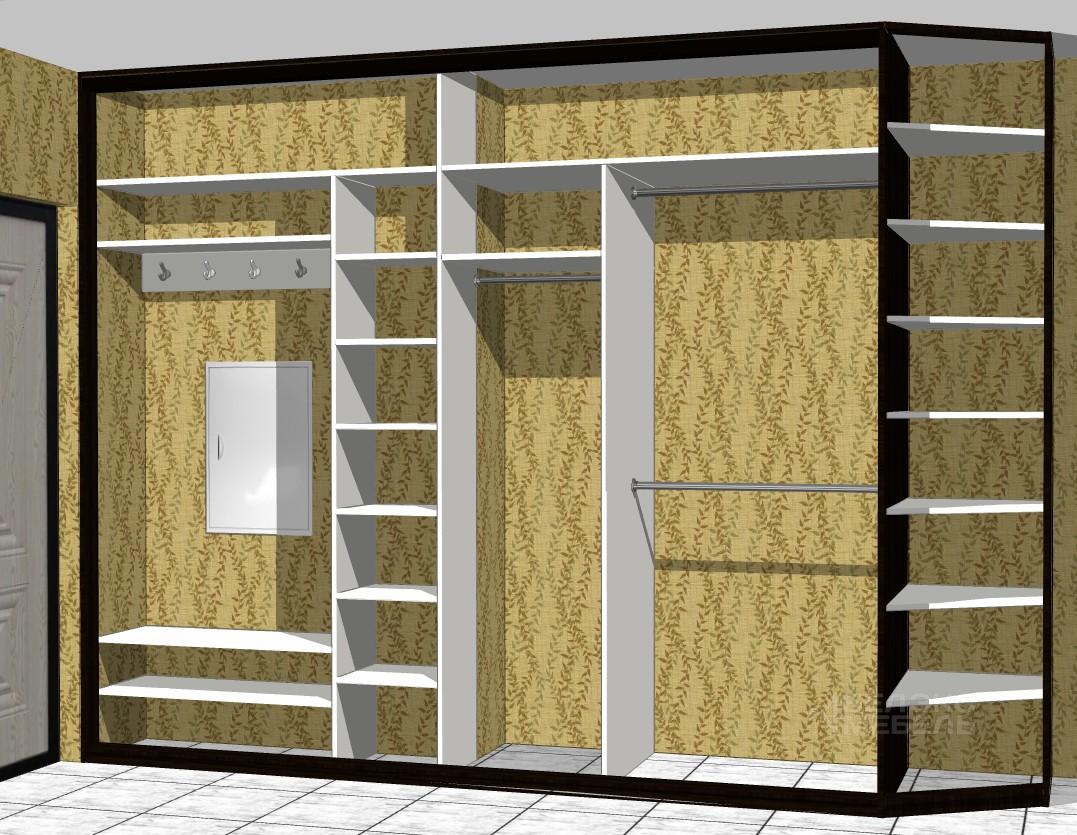

Немного поработав в программе PRO100, у меня получился вот такой вот проект, правда по наполнению раздвижной системы я еще не полностью определился, возможно даже что-то поменяю:

Ссылка на скачивание чертежа:
Скачать схему шкафа купе

---

Если вы что-то пропустили или хотите узнать больше, переходите на нужный вам шаг:

Содержание проекта:

1. Делаем замеры помещения
2. Создаем проект шкафа купе
3. Рисуем сборочный чертеж шкафа
4. Фурнитура для шкафа купе
5. Расчет шкафа купе
6. Сборка и установка шкафа купе
7. Установка дверей шкафа купе

Если вам что-то непонятно или остались вопросы — задавайте нашим экспертам, вы постараемся на них ответить в следующих статьях.

Удачи всем мастерам!

Программы для шкафов-купе: проектирование и расчеты

На этапе планирования преображения пространства собственной квартиры важны все нюансы. Программа для шкафов купе это отличное решение для тех, кто хочет собственными силами сконструировать изделие для хранения вещей. На сегодняшний день подобных утилит масса, поэтому каждый желающий сможет подобрать ту, которая максимально подходит по параметрам и функционалу.

Составления чертежа и проекта шкафа-купе в специальной программе

Вернуться к оглавлению

Содержание материала

Для чего нужны подобные утилиты

Программа для проектирования шкафов купе очень полезная и важная утилита. Из числа преимуществ можно отметить следующие факторы:

1. Подобные софты дают возможность нарисовать шкаф самых разнообразных форм и размеров. Поэтому можно не ограничивать свою фантазию и пускать в ход самые разнообразные идеи.
2. Благодаря профильным утилитам можно увидеть, как будет выглядеть шкаф купе после сборки.
3. Также, появиться отличная возможность просмотреть, каким образом предмет интерьера впишется в пространство помещения.
4. Для нарисованного в специальной утилите шкафа можно применить разнящиеся цветовые комбинации. Это поможет подобрать максимально гармоничный предмет интерьера для планировки пространства квартиры.

   Расчет шкафа и подбор цветовой гаммы

5. С помощью программ для создания шкафов купе, появляется возможность просчитать, какое количество материалов необходимо для конструирования и планировки предмета мебели.
6. Отличной возможностью является то, что на этапе планирования человек узнает, какую приблизительно сумму средств потребуется выделить для предмета гарнитура.
7. Утилиты по конструированию шкафов купе помогут сэкономить на услугах специалистов, которые конструируют изделия для хранения вещей. В силу того, что софты вполне доступны для понимания людьми даже с малым опытом, каждый самостоятельно сможет реализовать задуманное в выбранном программном обеспечении.
8. Также, с помощью подобной программы можно произвести точный расчет количества необходимых материалов для конструирования шкафа купе.

Процесс составления чертежа будущего шкафа купе

Это лишь некоторые преимущества, которые выступают в пользу того, что использовать подобные утилиты стоит.

Вернуться к оглавлению

Кому необходимы такие программы

Утилиты, помогающие создавать проекты шкафов купе, широко используются среди разных верст населения. Чаще всего конструктор шкаф используют:

• специалисты, занимающиеся сборкой и продажей мебели, в частности, шкафов купе;
• люди, которые делая ремонт в собственном «гнездышке», приняли решение влить частичку души в интерьер и планировки спальни и придумать столь важный предмет мебели самостоятельно;
• дизайнеры помещений также нередко используют подобную утилиту;
• также конструируют шкафы купе те люди, которые желают сэкономить личный бюджет на оплате специалистам по созданию проектов.

Интерфейс онлайн калькулятора для расчета шкафа-купе

В целом подобными системами могут пользоваться все, кто столкнулся с вопросом необходимости конструировать шкаф купе.

Вернуться к оглавлению

Программы для создания шкафов купе

В пространстве интернет можно найти множество утилит, в которых создаются проекты такого предмета интерьера, как шкаф купе. Стоит обратить внимание на следующие софты.

Mebel PVM

Данный софт позволит определить реальную стоимость конструкции и просчитать количество требуемых материалов. Для получения точного результата нужно указать:

1. Сколько полок должно быть в конструкции.
2. Какова высота будущего предмета интерьера.
3. Ширина шкафа также указывается в специальной форме.
4. Раздвижные конструкции, которые будут в изделии, тоже необходимо обдумать для правильного их указания в списке.
5. Структура дверей также должна быть продумана.

Задав эти параметры, можно понять, какой шкаф нарисуем в воображении, и сколько желаемый объект будет стоить. В утилите достаточно простой интерфейс, поэтому каждый без труда сможет овладеть ее функционалом.

PRO 100

В данной утилите можно создать проекты любой мебели для каждого из помещений квартиры или дома.

Создать в 3D графическом режиме шкаф купе с PRO 100 очень легко. Преимуществами программы можно назвать следующие факторы:

1. Доступный для восприятия интерфейс.
2. Интуитивно понятное меню, благодаря чему каждый сможет понять суть работы в программе.
3. В утилите имеется целый ряд набора инструментов, с помощью которых для любой идеи найдется вариант воплощения.
4. Скачать утилиту можно бесплатно, а это в свою очередь, ощутимо расширяет круг пользователей.

   Так выглядит интерфейс программы PRO 100 для разработки шкафа купе

5. PRO 100 с точностью до миллиметра рассчитывает количество необходимых материалов для конструирования шкафа купе. А это, в свою очередь, позволит определить, какая сумма средств необходима для закупки.
6. В системе есть возможность сохранить созданные объекты и создать собственную библиотеку инструментов.
7. Определившись с конструкцией и размерами шкафа купе, человек сможет в 3D режиме увидеть, как объект будет смотреться в расставленном виде в комнате.

В целом, программа достойна внимания, поэтому следует испробовать ее функционал для воплощения собственных идей. Видео обзор быстрого проектирования шкафа в PRO100.

eXponent Furniture Designer

Данный софт чаще всего используется в предприятиях, занимающихся сборкой и продажей мебели. Преимуществами является:

• возможность в несколько щелчков создать чертеж и осуществить расчет необходимых материалов для сборки шкафа купе;
• после внесения необходимых данных, можно увидеть рисунок в 3D режиме, который поможет рассмотреть все детали конструкции и проект мебели и внести коррективы в случае необходимости;
• в инструментах программы можно найти все необходимое для рисования проектов шкафов и других предметов мебели;

  Проект шкафа купе разработанного в программе eXponent Furniture Designer

• после создания чертежей, пользователь имеет возможность сохранить созданные объекты или же распечатать их.

Среди многообразия программных обеспечений, каждый сможет подобрать для себя тот, который наиболее будет соответствовать предпочтениям. Главное, что с помощью данных утилит процесс создания проекта шкафа купе сводится к минимальным действиям и человек после несложных процессов сможет увидеть, каковой будет конструкция после ее сборки.

Как нужно правильно проектировать шкаф купе – Сделаем мебель сами

Здравствуйте!

Очень интересно было прочесть ваши комментарии к предыдущему посту (если помните, мы рассматривали «право на жизнь» спроектированного шкафа).

Еще раз убеждаюсь в одной истине: изготавливать корпусную мебель очень просто, но нужно знать нюансы, ну или, по крайней мере, чтобы кто-то хотя бы «разок» их показал.

Разумеется, в роли «кого-то», в данном случае выступаю я, поэтому, раз заинтриговал людей – нужно показать…

Все вы правильно заметили, что с данной перегородкой, которая имеет ширину основного короба шкафа, раздвижную систему не вставишь. Кстати, кому интересно – запомните.



Чтобы не ломать голову о том, какой зазор давать на раздвижную систему – давайте 100 миллиметров, не «прогадаете».

А раз так, то при глубине основного короба в 600 миллиметров, его рабочая глубина уже будет равна 500 миллиметров.

По этой причине, эту мебель стараются изготавливать глубиной не менее 600 мм (если, конечно, есть возможность), потому, как разница в используемом материале (ДСП) на изделие в 600 и в 500 мм – не существенная, но рабочее простнанство в этом случае, будет отличаться принципиально.

Дальше, Михаил (в первом комментарии) заметил, что нужна регулировка уровня.

Я с этим не вполне согласен. Она нужна однозначно, но в данном варианте можно врезать в бока шкафа (а при желании и в фальшпанель) регулируемые опоры, и возможность выставить шкаф по уровню будет.

Дело в другом.

Такая схема сборки шкафа (наличие стационарного цоколя) вообще не приемлема. Дело в том, что шкаф – это довольно тяжелая конструкция, а если учесть, что он еще будет нагружен «всякой всячиной», то общая его масса получается не шуточная.

Так вот, вся эта «не шуточная масса» давит на нижний горизонт, и в этом случае, не  распределяет массу по всей его плоскости равномерно.

Более того, в данном случае, крепеж, которым крепятся бока к нижнему горизонту, работает на излом – а это просто не допустимо.

Так вот, в процессе деформации горизонта, нарушается «уровень» оси направляющих  (он даже может нарушиться не по всей длине, а на определенном участке). Вот тогда, раздвижной фасад, если его, снять со стопора, будет произвольно перемещаться в сторону уклона.

А это, как говорят мебельщики – «косяк».

Чтобы избежать таких неприятных ситуаций, существует, на мой взгляд, два надежных варианта проектировки – это общий нижний горизонт, и регулируемый подиум, на котором установлен опят-таки, такой горизонт.

Конечно, идеальным вариантом является общий горизонт (для увеличения жесткости его делают сдвоенным), но так делают в том случае, когда пол в «уровне». Когда же пол имеет уклон в какую-либо сторону, тогда лучше использовать регулируемый подиум.

Хотя можно в рассматриваемый нами горизонт врезать специальные регулируемые опоры, которые можно регулировать изнутри шкафа, но, в этом случае, он будет так же подвержен деформации. Короче, «не то пальто».

Идем дальше.

А как, собственно, такую конструкцию собирать и устанавливать?

Допустим, потолки в помещении, где этот шкаф будет собираться – довольно высокие, во всяком случае, такие, что позволят собрать всю конструкцию лежа, а затем ее поднять.

Но в этом случае, ее нужно будет перетащить на место где она должен быть установлена. О ее весе мы говорили выше….

Пока вы ее дотащите, вы можете либо сорвать себе спину, либо сорвать ламинат или линолеум на полу, либо выломать регулируемую опору шкафа вместе с «мясом», либо… одним словом так не делается. Это, чтобы было более понятно – не профессионально.

О жесткости в комментариях сказал только Василий (на блоге есть пост о жесткости конструкций).

Если в таком виде будет собран шкаф – это будет «ерунда», лишенная жесткости. Конструкция будет «гулять» из стороны в сторону.

Вы ее, конечно, установите, выставите, отрегулируете. Если это будет заказ – то получите деньги за свою работу, и пойдете домой пить пиво.

Но утром вы подниметесь не по нужде, а по тому, что вам позвонит заказчик, которому вы вчера поставили шкаф, и скажет, что когда его загрузили вещами – его «повело», появились зазоры между фасадами и боками…короче, ничего хорошего. И какие будут ваши действия?

Ответить, чтобы его не грузили, или чтобы грузили равномерно?

Думаю, в этом случае, вам прейдется его переделывать.

Жесткость для шкафа купе – это один из ключевых моментов, определяющих его качество.

Мало того, если в отдел под верхнюю одежду не поставить  ребро жесткости, то правый бок при сборке будет «гулять», и чтобы «поймать диагонали» для набивки задней стенки – нужно будет помучиться.

И это в случае, когда вся конструкция, как было сказано, собирается лежа.

А если потолки в помещении «впритык» к высоте изделия, и его нужно собирать стоя? Представляете, какая “жесть” предстоит!!!

Да, еще забыл, если высота изделия большая, то нужно спроектировать в отдел под верхнюю одежду антресоль для рационального использования внутреннего пространства.

Ладно, не буду вас мучить своими «страшилками». Есть еще пару тонкостей, но они второстепенны.

Пока что, хватит того что сказано.

Этот проект никуда не годится. Он не рабочий, даже если перегородка будет уже боковых деталей короба.

Внизу я привожу несколько рабочих вариантов. Если возникнут вопросы – задавайте их в комментариях.

Как видно из примеров, изделие компонуется из отдельных, вполне самостоятельных модулей.

В итоге, вся конструкция получается жесткой, и при установке, не нужно ничего “таскать” (особенно, это касается встроенных в нишу шкафов).

Достаточно лишь установить нижний горизонт на место установки, и на нем выстроить всю конструкцию.

Если изделие состоит из не очень широких секций, то его вообще можно доставлять на место установки в собранном виде (отдельными, полностью собранными отделами). В результате, время установки сокращается в разы.

Конечно, в одном посте трудно осветить всю тему “сполна”, лучше задавайте вопросы. Так будет проще и нам и вам.

Реальный проект шкафа купе можно посмотреть здесь.

На сегодня, думаю, достаточно.

До встречи.

Програмы для проектирования

Мы благодарны клиентам, которые лишний раз не звонят и не отправляют факс.

Конструкторы Creamondi позволяют быстро и легко спроектировать шкаф-купе, двери-купе или фасады для мебели, и сразу узнать их стоимость.

Конструктор
шкафов-купе

Шкафы-купе

Соберите шкаф-купе под ваш интерьер. Подберите подходящий размер, цвет и фактуру. Расставьте нужные полки, ящики и корзины, чтобы сделать шкаф максимально удобным.

Конструктор LED освещения

Конструктор систем LED освещения

Подсветите зоны вашей мебели или дома с помощью светодиодных ламп. Благодаря конструктору вы легко сконструируете схему с нужными параметрами и узнаете ее стоимость.

Конструктор
дверей купе

Двери-купе

Раздвижные двери — это лицо шкафа-купе. Выбирайте количество дверей, расставляйте перегородки, подбирайте материалы и цвет фасада.

Программа расчета
кухонных фасадов

Кухонные
фасады

Не торопитесь покупать новую кухню — обновите ее с помощью новых фасадов. Выбирайте размеры и типы фасада: с алюминиевой рамкой, рамкой МДФ или фасады с кромкой.

Конструктор
гардеробных систем

Гардеробная система

Создайте стильную и функциональную гардеробную по доступной цене. В вашем распоряжении — множество вариантов наполнения гардеробной.

Программа раскроя
плиточных материалов

Раскрой
материалов

Конструктор раскраивает однослойные и многослойные материалы. Благодаря оптимизированной карте раскроя вы получите услугу по доступной цене.

Он-лайн конструктор шкафов-купе от компании Эксперт-Мебель в Нижнем Новгороде.

Онлайн-конструктор для проектирования шкафов-купе и расчёта стоимости. Вводите размеры шкафа и начинайте его наполнять (подробная инструкция находится внизу под конструктором).

Цена меняется при добавлении каждого элемента и вы сами решаете, в какой бюджет вам уложиться. В стоимость входит шкаф-купе со всеми техническими отверстиями, включая фурнитуру, двери-купе и упаковку. Доставка и сборка шкафа в цену не входит.

Для жителей Нижнего Новгорода дополнительно можно заказать доставку и сборку шкафа. Укажите это в комментарии при отправлении нам заявки.

Для жителей МОСКВЫ и других городов мы отправляем шкаф транспортной компанией. Стоимость доставки в Москву примерно 2,900р (зависит от района). Вы получаете полностью упакованный и готовый к сборке шкаф-купе с инструкцией для сборки (посмотреть пример инструкции).

Конструктор даёт только примерный цвет корпуса для шкафа — детально его можно посмотреть и выбрать на сайте ЛДСП Lamarty.

Ответим на любые вопросы: +7 (960)182-06-18

---

Внимание! Нажимая кнопку «Отправить Заявку» на третьем шаге конструктора, вы даёте согласие на обработку своих персональных данных. Политика конфиденциальности

Шаг 1

Введите размеры основного короба будущего шкафа  (высоту, глубину, ширину). Укажите, нужен ли вашему шкафу пол, потолок, задняя стенка, боковые стойки  (для встроенной мебели). Если нужно, укажите открытые угловые полки справа или слева и их размеры.

Выберите внутреннее устройство шкафа, перетаскивая мышкой нужный элемент (полки, штанги, корзины) в шкаф. Начните с вертикальных перегородок, определив количество отделений в шкафу. При желании установите пантограф, вешалки, вертикальные и горизонтальные трубы, держатели для галстуков и брюк, полки для обуви. Оставшееся пространство заполните ящиками и полками. Или поступите по-другому – начните с определения количества и размеров полок и ящиков, а затем по возможности внесите дополнительные элементы.

Шаг 2

Переходите к внешнему оформлению шкафа-купе. Укажите количество дверей – оно обычно совпадает с числом вертикальных отсеков в шкафу. Выберите материал для дверей  (ЛДСП, стекло или зеркало) и их цвет. Можно выполнить комбинированные двери из нескольких материалов, разделенных перегородками. Например, сделать не всю дверь зеркальной, а только две трети, оформив оставшуюся часть дверного полотна ДСП.

Шаг 3

Заполните форму, указав свои контактные данные, и отправьте нам заявку.

Внимание! Нажимая кнопку «Отправить Заявку» на третьем шаге конструктора, вы даёте согласие на обработку своих персональных данных. Политика конфиденциальности

После того как вы оформили заявку на шкаф-купе, калькулятор можно закрывать. Обратное сообщение придет на ваш электронный почтовый ящик. Оцените работу онлайн-конструктора и создайте для себя идеальный шкаф-купе. А мы с удовольствием воплотим в жизнь вашу идею и сделаем вас владельцем эксклюзивной и качественной мебели!

+7 (960)182-06-18

---

Для жителей МОСКВЫ и других городов мы отправляем шкаф транспортной компанией. Стоимость доставки в Москву примерно 2,900р (зависит от района). Вы получаете полностью упакованный и готовый к сборке шкаф-купе с инструкцией для сборки (посмотреть пример инструкции).

---

Проектируем шкаф купе правильно – Сделаем мебель сами

Здравствуйте друзья.

После предыдущего поста, из ваших комментариев, я понял, что нужно более подробно «разложить» тему проектировки шкафов, чем и предлагаю в данный момент заняться.

Давайте сегодня спроектируем не очень сложное изделие.

Пусть его общая высота будет равна 2400 мм, ширина – 1600 мм, глубина – 600 мм.

Спроектируем его из ДСП толщиной 16 мм, на регулируемом подиуме, и немного усложним проект: пусть изделие будет состоять из двух отделов, и в одном из них (в том, где расположены полки), будет еще модуль с выдвижными ящиками, например, высотой 700 миллиметров.

Отдел под полки будет расположен слева, и его внутренний проем будет равен 600 мм. Соответственно, внутренней проем под верхнюю одежду будет равен:

1600-32-32-600=936 (мм), где 32 – это толщина двух боков и двух перегородок.

Шкаф будет иметь два раздвижных фасада. Средняя ширина фасада равна:

(1600-32):2=784 (мм). Проема в 784 мм вполне достаточно для нормальной работы выдвижных ящиков модуля.

Пусть регулируемый подиум будет иметь высоту 60 мм, тогда, учитывая схему сборки шкафа, его бока будут иметь высоту:

2400-60-16=2308 (мм), где 60мм – высота подиума, 16мм – толщина нижнего горизонта.

А внутренние перегородки будут иметь высоту:

2400-60-16-16=2308-16=2292 (мм), где 16мм – толщина верхнего горизонта.

Вот, все основные размеры мы посчитали.

Теперь можем записывать деталировку

Начнем с левого отдела, где находятся полки и модуль с выдвижными ящиками.

Итак, левый бок этого отдела, является, так же и левым боком общего короба шкафа.

Его размеры – 2308 на 600 мм.

Правый бок этого отдела является так же внутренней перегородкой. Соответственно, глубина ее будет 500 мм (100мм даем на установку раздвижной системы). Значит размеры этой перегородки (правого бока рассматриваемого отдела) будут 2292 на 500 мм.

Теперь рассчитаем количество полок.

Если общая высота модуля с выдвижными ящиками равна 700 мм, то внутренний проем по высоте равен:

2292-16-16-700=1560 (мм), где 16мм – толщина нижнего горизонта и верхней корпусной планки.

Для того чтобы рассчитать количество полок, которое должно приходиться на внутренний проем, нужно определиться с расстоянием между самими полками. Например, расстояние между полками должно быть в пределах 300 миллиметров.

Значит:

1560:300=5,2  Если  получилось, примерно, пять целых частей, то полки будет четыре.

Рассчитывать модуль с выдвижными ящиками мы не будем, так эта тема раскрыта в соответствующем посте. Добавлю только, что этот модуль должен быть с верхней крышкой, которая должна иметь отступ от лицевой грани правого бока отдела (внутренней перегородки всего шкафа) такой же, как и полки. Пусть этот отступ будет 10 мм.

Ну а глубина этого модуля, будет на 20 миллиметров меньше глубины крышки (чтобы под крышкой могли «спрятаться» фасады:

500-10-20=470 (мм).

Данный модуль увеличивает жесткость этого отдела, по этому, сам он должен быть достаточно жестким. Для этого, нужно спроектировать у него ребро жесткости.

И еще момент: На стыках деталей, всегда добавляется к общему размеру конструкции 0,5 – 1 мм. По этому, для точности, сделаем ширину модуля с раздвижными ящиками на 1 мм меньше общей ширины проема, т.е. 599 мм.

Запишем деталировку этого отдела

Бок1 – 2308 на 600 – 1 шт.

Бок2 – 2292 на 500 – 1 шт.

Горизонт – 600 на 500 – 1 шт.

Корпусные планки – 600 на 80 – 2 шт.

Полки – 600 на 490 – 4 шт.

Задняя стенка (ДВП) – 1592 на 630 – 1 шт. (ДВП набивается на корпусную планку и на тыльную сторону крышки модуля с выдвижными ящиками. По ширине лист ДВП на 2 мм меньше габаритной ширины конструируемого нами отдела).

Теперь спроектируем второй отдел шкафа – под верхнюю одежду (в нем будет установлена система труб Джокер).

Он проектируется по тому же принципу, что и предыдущий, но в нем еще будет ребро жесткости и антресоль.

Ребро жесткости необходимо для увеличения жесткости конструкции, а антресоль – для рационального использования свободного пространства. Дело в том, что если встроить систему труб между верхним и нижним горизонтами, то большинству людей среднего роста будет ей неудобно пользоваться.

Итак, запишем деталировку правого отдела

Бок1 – 2292 на 500 – 1 шт.

Бок2 – 2308 на 600 – 1 шт.

Горизонт – 936 на 500 – 1 шт.

Антресоль – 936 на 490 – 1 шт.

Ребро жесткости – 936 на 600 – 1 шт.

Корпусные планки – 936 на 80 – 2 шт.

Задняя стенка (ДВП) – 1740 на 966 – 1 шт.

Два отдела шкафа мы спроектировали. Ширина 1-го отдела равна:

600+32=632 (мм)

Ширина второго отдела равна:

936+32=968 (мм)

Сумма двух отделов должна быть равна 1600 мм:

632+968=1600 (мм).

Все вроде бы правильно, но ширину горизонта лучше сделать на 2-3 миллиметра шире. Причина описана выше (на стыке двух деталей, всегда добавляется дополнительный размер в 0.5-1 мм).

Поэтому размер нижнего горизонта будет:

1603 на 600 – 1 шт.

Можно было бы сделать наоборот. Оставить ширину нижнего горизонта 1600 мм, но один из отделов уменьшить на 2-3 миллиметра.

Ширина верхнего горизонта будет равна:

1600-32=1568 (мм)

Значит, его размеры будут:

1560 на 600 – 1 шт.

Верхний горизонт находится между боками шкафа, и лежит на перегородках и корпусных планках (к которым он и крепится).

Рассчитаем регулируемый подиум. Пусть по габаритам, он будет меньше размеров нижнего горизонт на 50 мм.

Получим:

Деталь1 – 60 на 1550 – 2 шт.

Деталь2 – 60 на 518 – 3 шт.

Деталь3 – 60 на 751 – 2 шт.

Для более наглядного представления предлагаемой модульной сборки короба шкафа купе, посмотрите видео, представленное ниже:

При разработке карты раскроя, следует учесть, что направление текстуры материала подиума и боков изделия должны совпадать, так  как эти элементы шкафа являются видимыми.

Обычно, нижний горизонт, верхний горизонт, бока шкафа и фасады выдвижных ящиков модуля, «клеют» кромкой ПВХ толщиной 2 мм, а все «внутренности» шкафа – ПВХ толщиной 0,5 мм.

Конечно, можно еще поговорить о том, как размечаются, как и чем крепятся детали, но для данной статьи это уже будет перебор.

А раз так – то до встречи.
