Как правильно пользоваться штангенциркулем | Строительный портал

Для того, чтобы провести сверхточные измерения используется прибор в виде штангенциркуля. Различают несколько разновидностей данного прибора. Об их характеристике и об особенностях применения штангенциркуля, поговорим далее.

Как пользоваться штангенциркулем: особенности и характеристика прибора
Устройство и измерение штангенциркулем
Как измерять штангенциркулем: общие рекомендации
Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем: особенности и характеристика прибора

Штангенциркуль отличается универсальным применением, так как данный прибор способен с высокой точностью измерить внутренние и внешние линейные размеры. Из-за своей простоты и легкости применения данный инструмент довольно распространен в бытовом использовании. Кроме того, скорость измерения с помощью штангенциркуля также находится на высоком уровне.

Именно конструктивные особенности данного инструмента являются ключевыми в определении его названия. Основными составляющими штангенциркуля является измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

В составе обычного штангенциркуля присутствуют элементы в виде:

штанг и подвижных частиц;
измерительной шкалы;
губки, с помощью которой проводятся внутренние измерения;
губки, которая позволяет проводить внешние измерения;
глубинометрической линейки;
нониуса;
зажимного механизма.

В соотношении с принципом работы, штангенциркули бывают нескольких видов. В составе нониусного механизма содержится стандартный нониус. Для того, чтобы упростить процесс измерения и легко снимать показания, нониус заменяет циферблатный механизм.

На цифровом жидкокристаллическом дисплее высвечиваются показатели более усовершенствованных моделей штангенциркулей.

Каждая модель штангенциркуля отличается наличием определенной маркировки, которая в свою очередь определяет функциональные возможности механизма. Предлагаем ознакомиться с основными разновидностями штангенциркулей:

шц-1 — инструмент на котором с двух сторон расположены губки, которые позволяют проводить измерения как внутреннего, так и наружного и глубинного характера;
шцк — на данном приборе также имеется круговая шкала, для считывания данных показаний следует смотреть на стрелку, соединенную со штангой, данный механизм более удобен и прост в работе, а его конструкция повышает скорость считывания измерений;

шцт-1 — на данном инструменте губки расположены в одностороннем порядке, однако, замеры выполняются как внутри, так и снаружи приборов;
шцц — этот прибор отличается наличием цифровой индикации.

Устройство и измерение штангенциркулем

Благодаря тому, что несколько составляющих штангенциркуля соединены между собой, механизм отличается высокой точностью в измерении. Сфера использования данного инструмента довольно широкая, в некоторых отраслях промышленности, он является незаменимым помощников в проведении точнейших подсчетов.

При помощи данного механизма удается получить линейные размеры любого предмета, причем снятые как с его внешней, так и с внутренней сторон. Точность штангенциркуля находится на высочайшем уровне, а погрешность штангенциркуля равна нулю.

Основная функция данного инструмента — выполнение измерительных работ по измерению длины, глубины или диаметра определенных предметов. Основная составляющая механизма — линейка, выполняющая роль штанги, чаще всего размер линейки ровняется 15-ти см. С помощью линейки определяется максимальное значение, измеряемое прибором.

На конечном участке линейки располагаются детали в виде губок, такие же детали располагаются и на подвижной раме, которая движется в соотношении с линейкой. Различают два варианта губок: внутренние и внешние. С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок, на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Основная линейка показывает предварительные результаты, а для того, чтобы получить более точные замеры используется нониус. Данный элемент отличается наличием десяти делений, каждое из которых занимает 0,19 см. В данном случае, описан нониус стандартного механизма, в некоторых более усовершенствованных моделях данное значение изменяется в большую или меньшую сторону. Кроме того, для определения глубины предмета используется элемент в виде хвостика, выдвигаемого при необходимости.

В соотношении с основными составляющими прибора, штангенциркуль бывает трех видов и восьми подвидов. В соотношении с типами шкалы по которой снимаются мерки, штангенциркули подразделяются на:

штангенциркуль цифровой — имеющий специальный дисплей;
циферблатный механизм;
устройство в основе которого лежит нониус.

В зависимости от размеров штангенциркуля, он бывает восьми подвидов. В соотношении с конструктивными особенностями линеек и дополнительных функций, штангенциркули могут быть большими, средними и маленькими. Кроме того, данные инструменты изготавливают не только из металла, но и из пластика, дерева, твердосплавных материалов.

Электронный штангенциркуль отличается наличием функции самоизмерения, достаточно зафиксировать прибор в нужном положении, и на дисплее появятся значения измерений. Разметочный штангенциркуль позволяет не только измерить предметы, но и произвести на них разметку, согласно ранее предъявленным требованиям. Они незаменимы в моделировании, машино- и авиастроительной промышленности.

Как измерять штангенциркулем: общие рекомендации

Первый этап работы с данным инструментом основывается на фиксации детали в нужном положении. Для этого, изначально необходимо провести проверку инструмента, свести губки на ноль и осмотреть точность их соединения.

Между губками не должно быть просвета.

Далее приступайте к работе по измерению определенной детали. Если вы правша, то поместите инструмент в правую руку, а предмет, который подвергается измерению — в левую. Для того, чтобы измерить наружный размер детали, достаточно развести внешние губы прибора и поместить между ними измеряемую деталь. Губки должны плотно соприкасаться с деталью. Учтите, что сдавливать слишком мягкую деталь не нужно, так как результаты измерений будут неточными.

Для контроля усилий измерения, губки сдавливаются в соотношении с предметом. При слишком высоком соскальзывании губок существует риск их пережатия.

Для перемещения рамки лучше всего использовать большой палец на той руке, которой удерживается прибор. Для начала, следует проверить отношение инструмента и прибора, губки располагаются на одинаковом расстоянии от каждого края детали, перекосы должны отсутствовать.

Далее следует процесс фиксации винта, который способен сохранить результаты измерений.

Учтите, что винт вкручивается с помощью указательного и большого пальца, а остальная часть руки удерживает прибор в таком же положении. После фиксации значений деталь откладывается в сторону и производится снятие результатов измерений.

Этот этап является вторым в работе со штангенциркулем, но не менее важным чем первый. Ведь неточности снятия измерений, в некоторых случаях приводят к большим неприятностям.

Для считывания показаний установите инструмент прямо перед глазами. Для начала, запишите на листе бумаги основные показания на шкале. Для этого обратить внимание следует на основную штангу, которая приближенная к нулевому значению. Значение данного штриха умножается на 0,1 или другое число, указанное в техническому документу к прибору. Далее результаты суммируются между собой и получается результат измерения детали или какого-то предмета.

По завершению работы со штангенциркулем следует обезжирить инструмент, раздвинуть губки, ослабить их зажим и установить в чехол. При длительном хранении инструмента и его нечастом использовании, следует обработать его с помощью антикоррозийного раствора.

Как правильно пользоваться штангенциркулем

С помощью штангенциркуля удается определить внутренний и внешний размер предмета, а также его глубину, при необходимости. Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки. Кроме того, с помощью данных губок также выполняется нанесение разметки на детали, так как они имеют заостренную форму.

Для того, чтобы определить глубину изделия используется специальный элемент, расположенный на инструменте. Независимо от вида штангенциркуля, процесс измерения любым из приборов является одинаковым, единственное отличие состоит в снятии мерок.

Поэтому, предлагаем ознакомиться с рекомендациями об особенностях работы с различными штангенциркулями. Изначально следует произвести измерения. Перед началом работы, инструмент очищается от пыли или смазочного материала и проверяется на точность. Для этого, следует сопоставить губки прибора между собой и определиться в отсутствии между ними просвета. Кроме того, десятый нониусный штрих должен совпасть с 19-тым штрихом рабочей поверхности, только после этого, начинают работу.

Для проверки штангенциркуля стрелочного или цифрового типа, также потребуется совместить их губки между собой. Стрелка на цифровом приборе должна остановиться на нуле. Дисплей электронного штангенциркуля также должен показывать ноль.

В работе следует проявлять особую осторожность, так как губки отличаются наличием острых краев, существует риск пораниться, при неправильном обращении с прибором.

Существует три варианта измерений с помощью штангенциркуля:

1. Наружные параметры предмета.

Для измерения внешних параметров детали, достаточно установить ее между двумя губками. Рекомендуется удерживать прибор в правой руке, а деталь в левой. После установки губок по краям от детали, они прижимаются к ней. Для фиксации результатов используется специальный винт, который закручивается двумя пальцами. Перед тем как вытащить предмет из прибора, убедитесь в том, что деталь расположена правильно по отношению к прибору, а перекосы отсутствуют. Кроме того, правильность расположения детали констатируется тем, что вытаскивая ее из штангенциркуля, она легко проходит между губками, контактируя с ними.

2. Внутренние параметры детали.

Для того, чтобы измерить деталь внутри, используют губки, имеющие острые края. Они располагаются внутри детали, далее следует их развести. При этом, губки должны плотно соприкасаться со стенками детали. После фиксации результатов деталь извлекается и производится снятие мерок.

3. Как определить глубину детали.

Для того, чтобы измерить деталь в соотношении с ее глубиной, следует установить во внутрь предмета специальный элемент штангенциркуля, который называется глубиномером. Далее, губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Дальнейшие действия связаны со считыванием показаний. Наиболее сложными на данном этапе являются штангенциркули с нониусными элементами измерения. Для определения показаний на данном инструменте установите его непосредственно перед собой. Учтите, что расположение прибора сбоку от глаз, приведет к неточности в измерениях.

Независимо от типа измерений: внешнего внутреннего или глубинного, размеры считываются в одном и том же порядке. На поверхности шкалы имеется участок в виде небольшого скоса. В данном случае, с его помощью удается сопоставить нониус и основную шкалу. В зависимости от расположения данных элементов штангенциркуля определяется размер детали.

Для начала, следует записать показатели в миллиметрах. Затем следует определить количество долей и умножить их на значение каждой доли. Полученное значение будет результатом как внутреннего, так и внешнего или глубинного измерения детали.

Если в процессе работы использовался стрелочный штангенциркуль, то для того, чтобы считать с него показатели, следует осмотреть шкалу прибора, определить показатели на ней и умножить полученное число на интервал между обозначениями, указанный в технических параметрах прибора.

Цифровые устройства отображают показатели непосредственно на дисплее в любом удобном формате. После завершения работы для очищения штангенциркуля используется наждачная бумага, а для протирки измерительных поверхностей, используйте ветошь. Для хранения прибора используйте специальный футляр.

Как пользоваться штангенциркулем видео:

Как пользоваться штангенциркулем — инструкция

Штангенциркули применяют, когда необходимо определить:

каков наружный и внутренний диаметр детали;
линейные размеры изделия или поверхности;
какова глубина канавки или отверстия;
параметры деталей, имеющих уступы.

При помощи некоторых модификаций могут быть размечены заготовки будущих изделий.

Сфера применения штангенциркулей весьма обширна: с его помощью снимают замеры продукции, выпускаемой механическими и слесарными производственными участками, осуществляют контроль над степенью выработки рабочих поверхностей, подверженных износу, когда проводят ремонт оборудования, а также используют в домашних условиях для решения различных технических задач.

При выборе штангенциркуля, необходимого для выполнения определенной технической задачи, необходимо принимать в расчет:

габариты измеряемых деталей;
конструктивную специфику деталей;
степень точности результатов замеров.

Существуют следующие отличительные параметры и характеристики штангенциркулей:

диапазоны, в которых снимаются замеры. На различных моделях штанги оснащены шкалами чья длина варьирует в диапазоне от 125 до 4000 мм.
степени погрешности результатов снятых замеров, которые для разных моделей составляют 0.1, 0.05, 0.02 и 0.01 мм.
наличие глубиномера.
форма и количество поверхностей измерения.

Существуют одно- и двухсторонние штангенциркули, чьи губки имеют плоское, заостренное или закругленное исполнение.

принцип проведения измерений — при помощи нониусного устройства, определение результатов по механизму часового типа или снятие показаний электронным штангенциркулем.
Материалом для изготовления данных инструментов служит сталь повышенной износостойкости, а для усиления мерительных поверхностей применяются напайки из твердых сплавов. Модели, предназначенные для нанесения разметки на заготовки деталей, дополняют резцами, а в комплекте с ними идут державки и зажимные винты.

В каком порядке производятся измерения

Первый этап снятия замеров предполагает подготовку инструмента и детали к замерам: проводится удаление загрязнений, губки штангенциркуля сводятся впритык, а показания должны быть на нулевой отметке. Чтобы определить диаметральный или линейный размер изделия, следует:

передвинуть рамки, чтобы губки были разведены;
установить их так, чтобы прилегание к поверхностям измеряемого изделия было максимально плотным;
завинтить стопорный винт, чтобы рамка была зафиксирована;
снять штангенциркуль и определить результат замера.

Если необходимо измерить расстояние между внутренними контрповерхностями, губки сводятся к нулевой отметке, а затем раздвигаются до тех пор, пока не примкнут к поверхностям изделия. Если деталь изготовлена таким образом, что можно увидеть данные замеров, штангенциркуль не фиксируют и не снимают.

Как измерить глубину отверстия штангенциркулем:

переместить рамку для выдвижения глубиномера;
опустить инструмент в отверстие до полного примыкания к дну и прижать его к стенке;
переместить штангу, пока она не упрется в торец;
зафиксировать рамку поворотом стопорного винта и извлечь инструмент.

Как считывать результаты измерений

Если штангенциркуль оснащен нониусной шкалой, то от отметки «0» на рейке до отметки «0» на нониусе отсчитывают число миллиметров в целой сумме. Если же это число не выходит целым, были замерены доли миллиметра, заложенные в запас точности штангенциркуля. Для высчитывания этих долей на нониусной шкале отмеряют количество отметок от нулевой отметки до отметки, совпадающей с делением штанги, и перемножают их число с ценой деления.

Если штангенциркуль оснащен часовым индикатором, по штанге от нулевой отметки до последней риски, которую не перекрывает рамка откладывают число миллиметров, выражающееся целой суммой. Определение дробной части результатов замера производится с помощью индикатора — умножением цены деления на его номер, указанный стрелкой.

Результаты измерений, произведенных электронными штангенциркулями, высвечиваются на дисплеях.

Чтобы определить итоги внутренних замеров, проведенных штангенциркулем с радиусной измерительной поверхностью, показания шкалы суммируются с толщиной нижней губки (эта величина указана на ней). Итоги наружных замеров, снимаемых штангенциркулем с резцами, получаются в результате уменьшения показаний, зафиксированных на шкале, на толщину резцов.

Как проводить разметку деталей штангенциркулем

Для нанесения технически несложной разметки обычно достаточно использовать штангенциркуль, имеющий заостренные мерительные поверхности. С его помощью, используя основные принципы начертательной геометрии, можно проводить разметочные прямые линии или намечать отверстия. Для нанесения разметок на заготовки конструктивно более сложных деталей применяются специализированные штангенциркули.

Как пользоваться штангенциркулем — пошаговая инструкция

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Блок: 1/4 | Кол-во символов: 268
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Правила пользования штангенциркулем

Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
Во время чтения показаний прибора, следует держать его перед глазами прямо.
При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
После работы и перед ее началом инструмент следует протирать чистой ветошью.

Блок: 2/3 | Кол-во символов: 803
Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem

Что такое штангенциркуль и для чего нужен

Штангенциркуль помогает определить точные размеры детали, её диаметр, толщину, глубину выемок или отверстий, расстояние между элементами. С помощью этого инструмента проводится отбраковка изделий на предприятиях. Кроме этого, его используют для контроля за износом деталей.

Интересный факт! Некоторые модели прибора позволяют наносить разметку на поверхности заготовок.

Инструмент пригодится любому мастеру, мало-мальски знакомому со столярным делом. Он поможет с точностью до долей миллиметра измерить диаметр сверла или гайки, расстояние между рёбрами детали, определить ширину отверстия в стене или доске. Обычно его бережно хранят в специальных кейсах, чтобы не допустить запыления подвижных элементов.

Прибор позволяет делать измерения с точностью до 0,01 мм. Существуют как электронные, так и механические модели

Назначение штангенциркуля определяет и схему его устройства.

Блок: 2/11 | Кол-во символов: 917
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

Штанга.
Рамка.
Губки для наружных измерений.
Губки для внутренних измерений.
Линейка глубиномера.
Стопорный винт для фиксации рамки.
Шкала нониуса. Служит для отсчета долей миллиметров.
Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Блок: 3/4 | Кол-во символов: 1401
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Из чего состоит штангенциркуль

Самый простой прибор, а для понимания принципа работы подойдёт как раз такой, состоит из следующих элементов.

Основные части штангенциркуля: 1 – штанга, 2 – рамка, 3 – шкала для измерений, 4 − верхние губы, 5 − нижние губы, 6 − глубиномер (не у всех модификаций присутствует), 7 − шкала нониуса, 8 − зажимный винт.

Для того чтобы правильно определить, как, а главное, каким пользоваться штангенциркулем, необходимо изучить его модификации. Отправная точка для выбора прибора – точность измерений, габариты детали, а также число измерительных поверхностей. Штангенциркули могут иметь модификации в зависимости от:

Диапазона измерений. Длина шкалы на штанге может составлять от 125 до 4000 мм.
Точности прибора. Допустимая погрешность − от 0,05 мм.
Функциональности. В частности, есть ли глубинометр или нет.
Сложности и габаритов измеряемой детали.
Конструкции отсчётного устройства.

Блок: 3/11 | Кол-во символов: 905
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Блок: 3/3 | Кол-во символов: 3885
Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem

Из чего состоит штангенциркуль

Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

В составе обычного штангенциркуля присутствуют элементы в виде:

штанг и подвижных частиц;
измерительной шкалы;
губки, с помощью которой проводятся внутренние измерения;
губки, которая позволяет проводить внешние измерения;
глубинометрической линейки;
нониуса;
зажимного механизма.

Схема штангенциркуля

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.

Различают два варианта губок: внешние – 2, внутренние – 1

С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

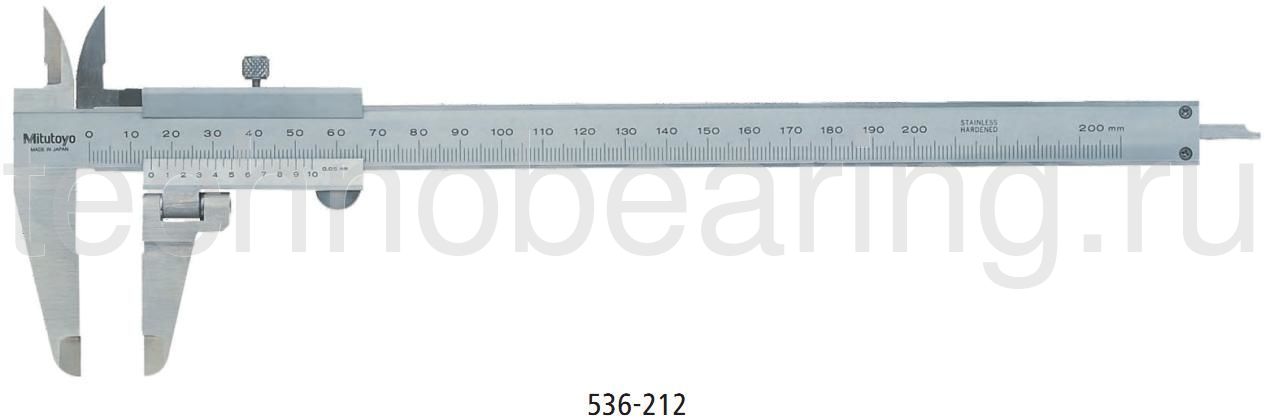

Нониусный штангенциркуль

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

Нониус – это дополнительная шкала для расчётов, которая позволяет измерять доли миллиметра, каждый шаг деления составляет 0,19 мм

Циферблатный штангенциркуль и его цифровые вариации

Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.

Электронный штангенциркуль используется для более точных и быстрых вычислений, к примеру, специалистами для отбраковки деталей

В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.

Блок: 3/8 | Кол-во символов: 1936
Источник: https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html

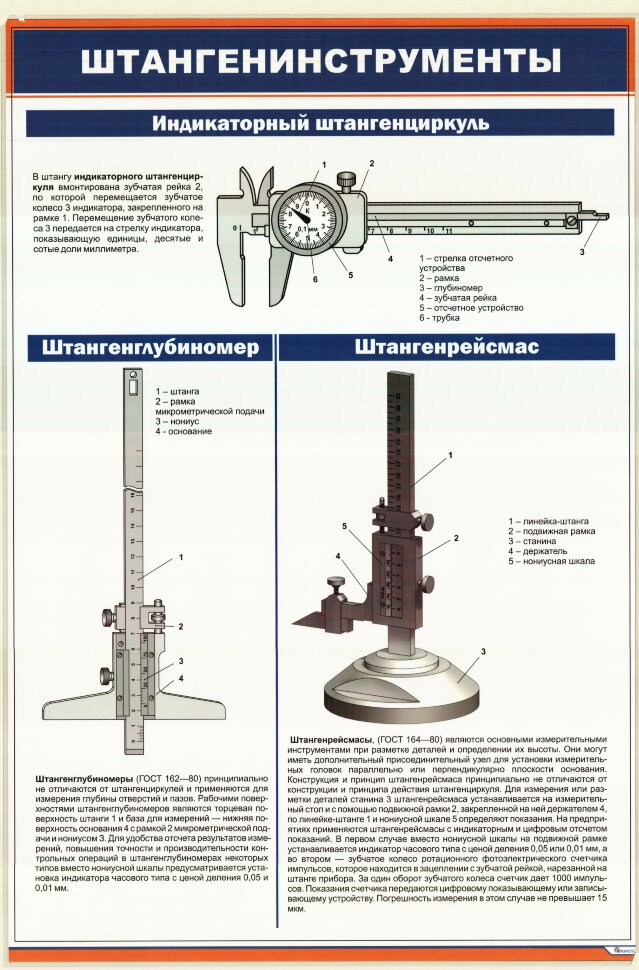

Циферблатный штангенциркуль

В этом случае принцип действия ничем не отличается от механического штангенциркуля. Единственное отличие, что здесь, вместо нониусный шкалы, используется циферблат.

Доли определяются по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену

Блок: 5/11 | Кол-во символов: 292
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Блок: 5/6 | Кол-во символов: 663
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Электронный штангенциркуль

Это цифровой штангенциркуль, в котором доли миллиметра считать не нужно, вся необходимая информация отразится на дисплее.

Единственное, что придётся сделать, − сложить целые миллиметры, которые показывает риска на рамке с теми долями миллиметров, которые показывает табло

Не забывайте, что электронные приборы показывают только информацию, которую в механических образцах можно было измерить по нониусной шкале. Размеры, равные или превышающие миллиметр, вы смотрите на рамке.

Блок: 6/11 | Кол-во символов: 500
Источник: https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video.html

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
Установка губок на галтели, фаски и скругления.
Перекосы при позиционировании.
Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Блок: 6/6 | Кол-во символов: 1297
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Кол-во блоков: 15 | Общее кол-во символов: 12867
Количество использованных доноров: 5
Информация по каждому донору:

http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem: использовано 2 блоков из 3, кол-во символов 4688 (36%)
https://HouseChief.ru/kak-pravilno-polzovatsya-shtangencirkulem-video. html: использовано 4 блоков из 11, кол-во символов 2614 (20%)
https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html: использовано 1 блоков из 8, кол-во символов 1936 (15%)
https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem: использовано 2 блоков из 6, кол-во символов 1960 (15%)
https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html: использовано 2 блоков из 4, кол-во символов 1669 (13%)

Как пользоваться штангенциркулем | Cтатья Диам Алмаз

Одно наличие штангенциркуля не гарантирует высокую точность работ. Многие владельцы, имея данное устройство в своём арсенале, не могут с достаточной определённостью сказать, как пользоваться штангенциркулем. Подобное незнание напрямую влияет на качество детали и всей конструкции, составной частью которой она является. Существует строгая последовательность выполнения замеров и определённая технология обращения с инструментом. Все виды приспособления следует хранить в специальном кейсе. Комфортная температура окружающей среды составляет 10-30 градусов при относительной влажности 60-70 процентов. При использовании устройства важно соблюдать следующие инструкции.

Подготовка к эксплуатации

Перед каждым применением необходимо провести визуальный осмотр штангенциркуля и проверить на наличие дефектов и протереть влажной тканью. Руки мастера также должны быть чистыми. Далее губки инструмента сводятся до полного соприкосновения для установления степени их прилегания. При этом нулевые деления главной шкалы и нониуса должны совпадать. Подобный принцип подготовки распространяется на все штангенциркули. Инструмент цифрового типа также должен показывать достаточный заряд энергоносителя.

Порядок измерений

При проведении обмера наружных размеров заготовки рабочие плоскости инструментов разводятся в стороны. Изделие помещается между губок, после чего пользователь перемещает рамку до контакта с поверхностью. Положение элемента фиксируется винтом. В случае измерения диаметра операция повторяется в обратной последовательности. Также в основании штанги располагается глубиномер, позволяющий с достаточной точностью находить глубину отверстий или канавок. Линейка выдвигается при опускании рамки, помещается в полость и прижимается к стенке.

Считываем показания

После перечисленных действий деталь откладывается, но прибор не меняет своё положение и винты не ослабляются. Процедура измерения завершена, далее идёт этап определения и расчета показателей.

По нониусной шкале:

Целое значение можно найти на основной шкале в результате совпадения нуля нониуса и соответствующего деления. После этого определяется максимально приближённый к нулю штрих нониусной шкалы, совпадающий с риской линейки. Порядковый номер последнего, умноженный на цену делений, указывает на количество долей. В качестве примера отсчета можно взять произвольный размер 29 мм, цену деления 0,05 мм и порядковый номер 7. Вид уравнения будет следующим:

29+0,05*7=29,35 мм.

По стрелочному индикатору:

Здесь нониус представляет собой круглый циферблат, где стрелка указывает на дробную часть. Основной размер вычисляется аналогичным образом по штанге.

По электронному табло:

При ручном позиционировании штангенциркуль с дисплеем самостоятельно рассчитывает размеры поверхности и отражает на табло значения с точным показателем, не требуя нахождения необходимого штриха на шкале.

Ошибки в измерениях: основные причины

Многие штангенциркули, вне зависимости от вида и точности, даже при соблюдении указанной последовательности и заведомо правильной процедуре исчисления неправильно замеряют деталь. При проведении измерений по нониусу погрешность может быть вызвана неверным выбором деления и неполным совпадением штрихов. Помимо этого, винты рамки бывают ослаблены, что приводит к смещению элементов в процессе замеров. При интенсивной эксплуатации губки стираются о материал заготовок, образуя просвет, не обеспечивающий полного прилегания плоскостей и влияющий на правильность измерения. Также можно отметить и другие ошибки:

перекос рамки по причине чрезмерного давления;
установка рабочих поверхностей на скругления или фаски торца;
деформация конструкции штангенциркуля;
отсутствие калибровки.

Электронный инструмент перед проведением работ следует выставлять на ноль. Все штангенциркули подвержены износу и требуют периодической поверки в соответствующих службах.

Штангенциркуль. Как им пользоваться? — совет от компании FIT

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Лазерные уровни
Лазерные технологии в строительстве, конструкция и принцип работы лазерных нивелиров
Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность. Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта. Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях. Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект. Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания. Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим. Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы). Работать с лазерными устройствами лучше в защитных очках.

Классификация лазерных уровней
Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный. Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира. Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров. С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного. Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Аксессуары для лазерных нивелиров
Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней. К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив. Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

пошаговая инструкция. Как использовать штангенциркуль – пошаговая инструкция по использованию современных инструментов Измерения внутренних расстояний

Основная задача штангенциркуля – измерение размеров. Прибор хоть и простой, тем не менее позволяет с высокой точностью померить практически любые предметы. Применение он находит повсеместно – от мастерских всех направлений до салонов красоты (используется, к примеру, для создания идеальной формы бровей).

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

Линейка – штанга
Губки для измерения внешней и внутренней части детали
Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Наконечники на губках выполнены из очень твердого металла, что позволяет использовать их также для разметки (можно просто чертить линии на поверхности пластин, деталей и пр. ).

Схема измерения

Давайте детально рассмотрим, как пользоваться штангенциркулем. Для начала нужно определиться с характером измерений, и в зависимости от того будет ли измеряться внутренняя, внешняя часть или же глубина изделия, используется нужный элемент прибора, принцип измерения во всех случаях один, поэтому рассмотрим на примере замера внешней части детали:

Губки разводятся в стороны, предмет помещается между ними и губки соединяются (если предмет твердый, то можно хорошо сжать губки, если же измеряется мягкий предмет, то ту главное не смять деталь, иначе результат измерения будет неверным). Чтобы удобно было снять замер, результат можно зафиксировать крепежным винтиком.

На линейке проверяются полученные значения.

Так как число может быть не целым, то для определения долей необходимо обратить внимание на нониус. Первым делом нужно найти деление, которое совпадает с делением основной линейки (например, основная линейка выдала результат 2 см и 4 миллиметра “с копейками”, для вычисления “копеек” видим, что совпала риска 7 на нониусе с риской на основной линейке, значит получается результат 2,47 см).

Важно! Совпадать должна только 1 риска. Если совпадает несколько рисок (не имеются в виду нули), то этим прибором не стоит пользоваться, так как он не исправен.

Разновидности штангенциркулей

Все виды штангенциркулей приведены в ГОСТ 166-89. Наиболее распространены нониусные, циферблатные и цифровые.

Нониусный штангенциркуль

Прибор в том виде, в котором мы привыкли его видеть, и именно его устройство описали выше.

Циферблатный штангенциркуль

Альтернативой нониусу и линейке служит циферблат, стрелка сразу показывает результат измерения. В использовании он гораздо проще, так как не нужно делать расчеты по нониусу. Ахиллесова пята в циферблатных штангенциркулях – это стекло, при его поломке прибор уже не годен. Но сейчас на прилавках появились ШЦЦ с более прочным углепластиковым таблом.

Цифровой штангенциркуль

На штанге с делениями расположена каретка с ЖК-дисплеем, где автоматически отображаются полученные данные измерения штангенциркулем. Их одним нажатием кнопки можно перевести из миллиметров в дюймы и наоборот, а также имеется дополнительная кнопка для сохранения результатов измерения и их обнуления.

Электронный штангенциркуль хорош точностью, наглядностью и быстротой измерения, в нем более плавно настраивается движение губок. И, согласитесь, удобнее смотреть на цифры, чем пытаться, напрягая зрение, уловить деления.

Уход и хранение

Штангенциркуль относится к разряду высокоточных приборов. Поэтому он требует тщательного ухода. Недопустимо наличие грязи или краски на нем, так как это критично испортит показания замера.

Качественный штангенциркуль – залог хорошего результата производства.

Фото использования штангенциркуля

Так уж повелось (по-крайней мере у автора), что точность измерений производится: линейкой до сантиметров с половинкой, штангельциркулем до миллиметров, а вот десятые и сотые доли миллиметра «ловятся» исключительно при помощи микрометра. Что мешает использовать для измерения десятых частей миллиметра штангенциркуль, ведь он для этого, и предназначен, «навскидку» ответить будет затруднительно. Часто даже знающий устройство этого измерительного инструмента поостережется указать зафиксированный штангенциркулем размер с точностью до десяток — ибо мелковата по своей природе шкала (нониус) «отвечающая» за определение десятых частей миллиметра. Допускаю, что именно по этой причине часть штангенциркулей стали выпускать оборудованными циферблатной шкалой и даже оснащёнными электронным дисплеем (электронные).

А что мешает сделать апгрейд уже имеющемуся в пользовании штангенциркулю и тем самым приблизить точность его измерений к измерениям циферблатного и , например, оснастить его увеличительным стеклом? Подсел к компьютеру и принялся рисовать уже посетившее воображение приспособление.

Схема доработки

Эскиз сделал в разрезе, где цифрой:

1 — обозначена штанга штангенциркуля
2 — подвижная рамка штангенциркуля
3 — станина держателя, она устанавливается на подвижную рамку
4 — винт крепящий станину к рамке
5 — винт, крепящий к станине оправу с увеличительным стеклом
6 — оправа увеличительного стекла
7 — пружина прижимающая оправу к головке крепёжного винта
8 — увеличительное стекло

В соответствии с готовым эскизом насобирал «по сусекам» наиболее подходящие компоненты будущего держателя.

В текстолитовом кубике (в прошлом какой-то детали корпуса электронного устройства, а в будущем станине держателя) увеличил при помощи напильника имеющийся паз до размеров соответствующих подвижной рамке штангенциркуля и просверлил по центру отверстие диаметром 3 мм для винта крепления.

На боковой стороне сделано резьбовое отверстие М4 под винт крепления оправы с увеличительным стеклом. С окончанием изготовления станины трудоёмкие операции, требующие точности и тщательной подгонки заканчиваются.

Из куска мягкой пластмассы была сделана оправа (в дополнение к уже существующей). В пластмассовой пластине просверлено два отверстия. Меньшее под винт крепления оправы, большее под уже имеющуюся оправу (в которую она вкручивается по резьбе, что даёт возможность регулировать резкость).

Приспособление в собранном, согласно чертежа, виде. Специально резьбу в дополнительной оправе не нарезал, её сделала резьба старой (металлической) оправы при первом вкручивании. Для этого и была подобрана пластина из мягкой пластмассы, а отверстие выполнено на 0,5 мм меньше необходимого. Наглядно видно, что риски нониуса (название шкалы для определения десятых долей мм) увеличены до размера более комфортного наблюдения. Это даёт возможность уверенно определять измеряемый размер с точностью до «десяток». И даже более того — теперь можно легко при помощи измерения отличить провод с размером 0,85 мм от 0,80 мм.

Порядок снятия показаний штангенциркуля

считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса;
считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги — его порядковый номер и будет означать количество десятых долей миллиметра;
складывают число целых миллиметров и долей.

Приспособление легко устанавливается и снимается и может использоваться только в том случае, когда это необходимо. Автор проекта — Babay iz Barnaula .

Обсудить статью АПГРЕЙД ШТАНГЕНЦИРКУЛЯ

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Первый шаг в доработке – поиск винтов, скрепляющих корпус. На нашем штангенциркуле они расположены под пластиковой наклейкой. Их расположение видно на фотографии.

После открытия пластикового корпуса, содержащего печатную плату, дисплей и несколько металлических элементов, необходимо открутить несколько винтов для извлечения печатной платы.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки. Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

Теперь можно припаять 2 тонких провода (чем тоньше, тем лучше). Один припаять к контакту номер 2, а другой к контакту номер 4.

Для замыкания этих клемм лучше всего использовать микрокнопку, например от старой компьютерной мыши. Выводы кнопки нужно согнуть под углом 90 º (как на картинке), чтобы она плотно вошла в слот и, следовательно, прочно удерживалась на месте.

После припаивания проводов, сборка электронного цифрового штангенциркуля осуществляется в обратном порядке. После сборки из гнезда должны торчать, припаянные провода.

После этого припаиваем кнопку и помещаем ее в слот.

Так как ножки кнопки были предварительно согнуты, они подпружинивают кнопку и она прочно удерживается на месте. Вот как это выглядит.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

При первом нажатии кнопки, электронный штангенциркуль переходит в режим быстрого чтения (FT), при нажатии кнопки «ZERO», мы можем заморозить измеренное значение (Н).

При повторном нажатии кнопки, электронный штангенциркуль войдет в режим минимального значения (MIN). В этом режиме на дисплее отображается самое минимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Голосов)

К атегория:

Помощь рабочему-инструментальщику

Проверка и ремонт штангенинструментов

Неисправности штангенинструментов и их проверка.

Наиболее характерными неисправностями штангенинструментов, в результате которых нарушается точность показаний, являются: износ измерительных поверхностей и затупление острых концов губок; износ и деформация рабочих поверхностей штанг и рамки; перекос основной рамки; неправильная установка нониуса; ослабление пружины; износ резьбы винта и гайки микрометрической подачи и ряд других. п Показания штангенинструментов с величиной отсчета и 0,05 мм проверяют с помощью концевых мер длины 2-го класса точности (6-го разряда), а с величиной отсчета 0,1 мм — концевыми мерами длины 3-го класса.

Перекос подвижной губки относительно неподвижен выявляется также с помощью концевой меры длины.

Установив в двух крайних положениях концевую меру, снимают показания и по их разности судят о величине непараллельности измерительных поверхностей, вызванной перекосом подвижной губки.

Износ измерительных поверхностей определяют по величине несовпадения нулевых штрихов шкал штанги и нониуса при плотно сдвинутых губках. Для штанген-инструментов с величиной отсчета 0,02 и 0,05 мм просвет между измерительными поверхностями не должен превышать 0,003 мм, а для штангенинструментов с величиной отсчета 0,1 мм — 0,006 мм. На рис. 79,6 показано, как с помощью концевых мер и лекальной линейки можно на глаз определить величину просвета между измерительными поверхностями.

Рис. 1. Проверка штангенциркулей.

Схема проверки износа рабочих поверхностей губки для внутренних измерений приведена на рис. 1, е. Между губками для наружных измерений помещают концевую меру, а затем с помощью другого штангенинст-румента проверяют расстояние между губками для внутренних измерений. Это расстояние должно быть равно размеру концевой меры.

Износ штанги устанавливают лекальной линейкой на просвет.

Ремонт штангенинструментов. Износ рабочих поверхностей штангенинструментов устраняют рихтовкой губок с последующей их доводкой. Рихтовкой устраняют также дефекты измерительных поверхностей губок и доживаются совпадения нулевых штрихов шкал. После рихтовки приступают к доводке измерительных поверх-постей плоскопараллельными притирами, для чего штангенциркуль закрепляют в тисках, притир помещают между губками, а рамку сдвигают до соприкосновения губок с притиром. В этом положении Рамку закрепляют стопорным винтом и, перемещая при-г между губками с небольшим усилием, производят R доводку поверхностей со стороны как острых, так и тупых губок до достижения плоскостности, параллельности и одинакового размера раствора обеих сторон.

Рис. 2. Доводка измерительных поверхностей штангенциркуля.

Прямолинейность измерительных поверхностей проверяют лекальной линейкой, а параллельность губок рамки губкам штанги и размеры между ними контролируют концевыми мерами, при этом усилие, с которым мера вводится между губками, должно быть одинаковым для обеих сторон. Вставив концевую меру не с конца губок, а сбоку по всей плоскости и одновременно слегка поворачивая ее, можно определить степень параллельности поверхностей. Если плитка будет задерживаться концами губок, свободно вращаясь дальше по всей поверхности, или будет иметь зазор впереди, значит, губки непараллельны.

Наружные поверхности тупых губок доводятся до получения параллельности. Размер губок должен быть равен целому числу миллиметров с десятыми долями (например, 9,8 мм). После доводки губок нониус устанавливают на нулевое деление штанги. Для этого губки сдвигают до соприкосновения измерительных плоскостей и зажимают подвижную рамку. Затем нониус передвигают до совпадения первого и последнего делений, при этом его шкалы должны точно совпасть с первым и соответствующим делениями штанги. В этом положении нониус закрепляют.

При ремонте большого количества штангенциркулей доводку измерительных поверхностей можно механизировать. Схема механизированной доводки приведена на рис. 2,б. Сложное зигзагообразное движение при механической доводке складывается в результате двух движений: горизонтального возвратно-поступательного движения притира 1 (при я = 400 дв. ход./мин и длине хода 23 мм) и вертикального поступательного движения штангенциркуля 2 (движение периодической подачи 5 = 1,5-3 м/дв. ход. притира). ДлЬ обеспечения качества доводки оба движения согласованы между собой. Штангенциркуль получает вертикальное перемещение только тогда, когда движется притир. На половине хода притира при максимальной скорости штангенциркулю сообщается также вертикальная подача небольшой величины. В крайних же точках пути притира, где скорость его равна нулю, вертикальная подача штангенциркуля прекращается. Давление доводки должно составлять Р-2-3 кг/см2.

При механической доводке губок штангенциркуля применяют чугунные притиры, шаржируемые микропорошком М20.

Ремонт штангенциркулей облегченного тина при поломке губок производят в следующем порядке. После отпуска в соляной ванне отрезают изношенный или сломанный конец губки. Затем в утолщенной части ножки дисковой фрезой прорезают паз, по ширине равный толщине губки. Новую заготовку губки вставляют в паз ножки и совместно сверлят два или три отверстия, затем обе части склепывают. Губки опиливают до заданных размеров и закаливают. После зачистки осуществляют доводку их измерительных поверхностей.

Рис. 3. Ремонт штангенциркуля.

При поломке обеих губок верхнюю ножку целиком заменяют новой. Для этого выбивают заклепки и снимают со штанги поломанную ножку. В заготовке новой ножки фрезеруют и опиливают прямоугольное окно, по форме и размерам равное торцу штанги. Затем на штангу надевают ножку, выверяют перпендикулярность ее положения относительно граней штанги, сверлят в другом месте отверстия и приклепывают ножку. Губки опиливают так, чтобы их конфигурация и размеры соответствовали форме губок рамки, и затем их доводят.

Поломанные губки рамки заменяют новыми, для чего, выбив заклепки и сняв негодную губку, на ее место приклепывают заготовку новой губки, опиливают ее, закаливают и доводят.

Ремонт поломанных губок штангенциркулей со штампованной штангой несколько сложнее, так как вся штанга вместе с губками имеет одинаковую толщину и врезать новую губку невозможно. Приклепывание внакладку не всегда обеспечивает достаточную прочность соединения. Можно применить сварку, однако лучше всего заменить всю верхнюю часть штанги, установив новую ножку.

С этой целью после отжига и отрезки губок торец линейки фрезеруют или опиливают вручную так, чтобы на гранях линейки образовались заплечики, в которые упирается ножка. При опиливании измерительных плоскостей губок ножки необходимо следить за тем, чтобы нулевое деление нониуса рамки примерно совпадало с нулевым делением шкалы на линейке, так как при значительном смещении нониуса на его торце придется снимать слишком большой слой металла, что ухудшит качество ремонта.

Деформация штанги может быть вызвана искривлением или неравномерным износом ее рабочей поверхности. Искривление штанги устраняется правкой, осуществляемой выгибанием в тисках с помощью трех узких латунных прокладок.

Неравномерный износ штанги устраняют припили-ванием и доводкой на притирочной плите, контролируя прямолинейность лекальной линейкой или методом на краску. Вмятины и забоины зачищают бархатным напильником, оселком и мелкой шкуркой с маслом.

Для устранения несовмещения нониуса со шкалой линейки его переставляют. Если торец нониуса упирается в стенку окна рамки и не может быть передвинут, то его подпиливают. Одновременно распиливают и отверстия под винты, после чего, переставив нониус, закрепляют его в правильном положении.

Ремонт других универсальных измерительных инструментов (угломеров, штангенрейсмусов и штангенглу-биномеров) аналогичен ремонту штангенциркулей.

Основными дефектами штангенглубиномера могут быть непрямолинейность опорной поверхности, отсутствие перпендикулярности линейки относительно опорной плоско.сти и неправильная установка нониуса.

Для обеспечения прямолинейности опорной плоскости корпуса и торца линейки они совместно доводятся на плите. Выдвинув линейку над плоскостью корпуса, с помощью лекального угольника проверяют перпендикулярность ее относительно опорной плоскости.

Ремонт нониуса производится так же, как и штангенциркуля. При установке линейки на определенный размер торец ее совмещают с плоскостью глубиномера. В этом положении нулевое деление нониуса совмещается с нулевым делением шкалы линейки или с делением, соответствующим высоте набора концевых мер, после чего нониус крепят винтами.

Доброе время суток! Сегодня мы поговорим о том, как правильно производить измерения, используя для этой цели универсальный измерительный инструмент — штангенциркуль. С его помощью можно определять наружные/внутренние размеры деталей, а также глубину отверстий.

На фото представлены два инструмента с ценой деления шкалы нониуса 0,1 и 0,02 мм.

Благодаря особой конструкции, инструмент позволяет фиксировать деталь, таким образом уменьшается вероятность возникновения погрешности в момент проведения измерения.

Устройство штангенциркуля:

Штанга;
Двигающаяся рамка;
Основная шкала;
Губки измерений внутренних размеров;
Губки измерений внешних размеров;
Глубиномер;
Нониус;
Фиксирующий (стопорный) винт.

При использовании штангенциркуля следует придерживаться следующих правил:

Нельзя допускать перекоса губок.
После того, как произвели измерения, фиксируем движущуюся рамку стопорным винтом.
Считывая показания, держим штангенциркуль прямо перед глазами.
Необходимо хранить инструмент в специальном чехле, в чистом виде.
После работы инструмент необходимо протирать чистой мягкой тканью.

Принципы проведения измерений

Перед началом измерений проверяем инструмент на точность. Чтобы сделать это сведём губки штангенциркуля. Нулевые метки, десятый штрих на шкале нониуса и девятнадцатый штрихом на основной шкале должны совпадать.

Измерение наружных размеров. Разводим губки штангенциркуля немного больше размеров измеряемой детали, а затем сводим их до упора, зажимая деталь.

Измерение внутренних размеров. Выставляем инструмент в нулевое положение, после размещаем губки в необходимой плоскости. Затем разводим их до упора.

Измерение глубины. Упираем торец инструмента в деталь и начинаем перемещать движущую рамку до тех пор пока глубиномер не упрется или дойдёт до нужной точки.

Выполнение разметки. Выставляем заданную величину, фиксируем инструмент стопорным винтом, упираем одну из губок в грань детали и наносим разметку на поверхность заготовки (прямые линии, насечки, окружности). Но лучше производить разметку специально предназначенными для данной цели инструментами и пощадить точный дорогостоящий измерительный инструмент.

Считываем показания штангенциркуля

Целые доли миллиметров отсчитываем по основной шкале до нулевой метки нониуса, а десятые (сотые) доли миллиметра — по шкале нониуса начиная от нулевой метки до первой совпавшей метки с основной шкалой.

Несколько примеров:

Как правильно хранить инструмент

Лучше всего хранить инструмент в футляре, в котором он и продаётся. Не допускать попадания пыли, опилок. Не допускать контакта с влагой и избегать скопления конденсата. Не следует допускать нанесения ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. После каждого использования протирать поверхность сухой тряпкой. Хранить инструмент нужно с разведёнными губками (2-3 мм). Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

Помимо представленных в данной статье инструментов существуют еще несколько разновидностей штангенциркулей:

Штангенциркуль с круговой шкалой. В выемке, что расположена на штанге, размещена рейка, с прикреплённой к ней шестерёнкой. Показания считываются со штанги и круговой шкалы.

Штангенциркуль с цифровой индикацией.

Надеюсь изложенная информация была полезной! Спасибо за внимание!

пошаговая инструкция. Как выбрать штангенциркуль для работы домашнего мастера Составные части штангенциркуля

Штангенциркуль получил название благодаря основному элементу своего корпуса – штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы.

Устройство штангенциркуля – основные узлы и их назначение

Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние. А точность, которая в некоторых моделях достигает завидного уровня, делает этот простой инструмент все более востребованным.

Назначение штангенциркуля – измерение длины, диаметров, глубины, а вот что обеспечивает эту возможность, разберем на примере самого простого вида этого приспособления. Основным узлом является линейка, которая и называется штангой, давая часть названия инструменту. Деления на ней обычно равны 1 мм, а общая длина обычно составляет 15 см, но отдельные модели могут быть длиннее. Линейка определяет максимальный размер, который сможет измерить данный инструмент . А значит, максимальная длина или диаметр предмета должен быть не более 15 см.

На конце линейки находятся губки, вернее их половинки, а вторые половинки расположены на подвижной рамке, которая перемещается по линейке, отмеряя размер обследуемого предмета. Губки есть внутренние и внешние, у первых резцы смотрят наружу, у вторых – друг на друга. Следовательно, первые вставляются в предмет и раздвигаются, чтобы зафиксировать внутренний геометрический параметр, а вторые раздвигаются широко, а потом сближаются, чтобы зафиксировать исследуемый предмет между собой. Чтобы точно снять размер или перенести его на другую поверхность, подвижная рамка может фиксироваться специальным винтом, который находится на ней же.

На основной линейке мы можем посмотреть целочисленное значение искомого размера, а вот уточнить результат поможет нониусная шкала, которая нанесена на нижнюю часть рамки, чтобы быть ровно под основной разметкой линейки. На нониусе имеется десять делений, каждое из которых отмеряет 1,9 мм, вся шкала 1,9 см длиной. Это параметры обычного хозяйственного штангенциркуля, на других моделях это соотношение меняется. Найдя деление нониуса, которое совпадает с каким-либо делением основной шкалы, можно уточнить искомое значение до десятых долей миллиметра. Пользование штангенциркулем не ограничивается внутренним и внешним размером, можно отмечать и глубину отверстий, для этого имеется хвостик, который выдвигается из линейки. Это шкала глубиномера.

Штангенциркуль – классификация и маркировка

Измерительный инструмент штангенциркуль может быть 3 видов и около 8 типоразмеров, во всяком случае, согласно отечественным нормативным документам. Причем важно, покупая любой точный инструмент, ориентироваться на стандарты, по которым его изготавливают и калибруют. На виды делят его в зависимости от индикатора измеряемого значения, с которого мы снимает искомые цифры. Это могут быть нониусные (ШЦ), циферблатные (ЩЦК) и цифровые (ШЦЦ) штангенциркули . В первом случае нам придется самим пробежаться по обеим шкалам глазами, посчитать деления и сообщить результат. Во втором случае мы увидим цифры на механической шкале с подвижной стрелкой, а вот в третьем случае нам покажут готовый результат на дисплее.

Внутри данных видов могут разделяться еще подвиды в зависимости от конструкции и длины основной линейки. Например, можно делить инструменты по виду материала, из которых они изготовлены. Примером инструмента из твердого сплава может служить ШЦТ-I. Есть различия в устройстве губок или дополнительных приспособлениях. Так, ШЦ-I и ШЦ-III отличаются расположением губок, в первом случае оно двустороннее, а во втором – одностороннее. А вот в ШЦ-II имеется рамка микрометрической подачи, которая сделает проще разметку, если вам нужно будет переносить свои замеры на другую плоскость. Различия по типоразмерам обсуждать долго не имеет смысла, стоит лишь сказать, что чем больше линейка, тем больше погрешность полученных значений.

Как измерять штангенциркулем – инструкция для начинающих

Большинству технически развитых людей интуитивно понятно, как пользоваться штангенциркулем, поэтому мы тезисно напомним основные моменты.

Как измерять штангенциркулем – пошаговая схема

Шаг 1: Закрепление детали

Проверьте сначала инструмент на исправность, для этого сведите губки без детали к нулю, посмотрите на просвет, насколько правильно они соединились, а также гляньте на шкалу, совпали ли нули на двух шкалах. После положительного результата можно приступить к работе с деталью. Удобнее всего работать в тех случаях, когда инструмент находится у вас в правой руке, а измеряемая деталь – в левой, либо вовсе неподвижно закреплена где-нибудь. Если вы левша, то соотношение, конечно, обратное. Для измерения внешнего размера разведите губки штангенциркуля, поместите между ними предмет и соедините их. Они должны упереться в края обследуемой детали. Если она твердая, можно слегка сжать губки для плотного прикосновения. Если же деталь мягкая, не делайте этого, результаты будут искаженными.

Усилие контролируется просто, если попробовать сдвинуть губки относительно предмета, то они должны делать это неохотно, но если нужно еще и усилие для этого, то вы явно пережали.

Перемещать рамку удобнее большим пальцем правой руки, остальными придерживая штангу. Проверьте положение штангенциркуля относительно предмета, нет ли перекосов (губки должны быть на одинаковом расстоянии от края предмета с обеих сторон), лучше поднять конструкцию на уровень глаз. Чтобы яснее видеть, левой рукой предмет лучше держать в плоскости за инструментом, а не перед. Теперь аккуратно следует закрутить крепежный винт, указательным и большим пальцем, остальные же должны продолжать держать штангу. Когда значение зафиксировано, деталь можно отложить и приступить к изучению следующего этапа, как измерить штангенциркулем полученное число.

Шаг 2: Снимаем значение

Считывать показания лучше всего тоже на уровне глаз. Первым делом записываем значение главной шкалы, т.е. целочисленное. Для этого ищем штрих на основной штанге, который расположился ближе всего к нулевому значению нониуса, это и есть целое число миллиметров. Можно запомнить, а можно где-то пометить себе на черновике. Теперь ищем на нониусе штрих, который ближе всего к его нулю, но еще и точно совпадает с каким-нибудь делением на штанге. Его порядковый номер следует умножить на цену деления используемого нониуса (как правило, 0,1 мм). Если не уверены, что знаете это значение, посмотрите в паспорте данного штангенциркуля.

Теперь дело за малым, просто следует суммировать эти числа, и результат готов. Например, по штанге у вас было значение 35 мм, а по нониусу насчитали еще 4 деления, тогда общее значение равно 35,4 мм (3,54 см). После работы инструмент протирают (обезжиривают), чуть-чуть раздвигают губки (на пару мм), ослабляют зажим и укладывают в чехол. Если хранение планируется длительное, то можно смазать его против коррозии.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

После этого припаиваем кнопку и помещаем ее в слот.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Голосов)

Расширение технических возможностей штангенциркуля.

Штангенциркуль — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Предлагаю свою самоделку, расширяющую возможности этого замечательного инструмента, а именно: рисование окружностей до 28 сантиметров в диаметре. Согласитесь, ведь очень удобно иметь два инструмента в одном! Доработка потребует минимум времени и затрат.

Нам потребуется: автоматический выключатель, карандаш, канцелярская скрепка, клеммная колодка, дюбель, пара болтиков.

Для начала просверливаем штангенциркуль в трёх местах: два отверстия на штанге и одно на нониусе. Отверстия равны 4 мм.

Из ненужного автоматического выключателя извлекаем контактный зажим, а из клеммной колодки — внутреннюю металлическую часть.

Собираем нашу конструкцию: крепим колодку на штанге, а зажим с вставленным в него карандашом на нониусе, для фиксации вставляем часть скрепки.

Расстояние между остриём дюбеля и грифелем карандаша у меня получилось ровно один сантиметр. В дальнейшем этот сантиметр мы и будем прибавлять к радиусу нужной нам окружности, которую хотим начертить. Например, нам нужно начертить окружность радиусом 10 см. Выставляем на шкале штангенциркуля 9 см. и мысленно прибавляем ещё один сантиметр.

К атегория:

Помощь рабочему-инструментальщику

Проверка и ремонт штангенинструментов

Неисправности штангенинструментов и их проверка.

Перекос подвижной губки относительно неподвижен выявляется также с помощью концевой меры длины.

Рис. 1. Проверка штангенциркулей.

Износ штанги устанавливают лекальной линейкой на просвет.

Рис. 2. Доводка измерительных поверхностей штангенциркуля.

При механической доводке губок штангенциркуля применяют чугунные притиры, шаржируемые микропорошком М20.

Рис. 3. Ремонт штангенциркуля.

Как использовать, читать штангенциркуль, использовать штангенциркуль, читать измерительные инструменты

Как читать штангенциркуль?

Шаг 1
Проверьте детали штангенциркуля. Обратите внимание на подвижные челюсти и две измерительные шкалы. Одна из измерительных шкал перемещается вместе с губками. Используйте большие челюсти для измерения объектов снаружи; эти челюсти указывают на вас, когда вы читаете штангенциркуль. Используйте меньшие губки для измерения отверстий и внутренних пространств, таких как внутренняя часть трубы.Эти челюсти направлены от вас, когда вы читаете штангенциркуль. Рассматривайте каждую отметку на основной линейке как одну единицу измерения; например, 2 галочки справа от «0» на основной линейке читаются как «2. 0». Две галочки справа от «10» на главной линейке читаются как «12,2». Прочитайте отметки на нониусной линейке как 1 единицу измерения на нониусной линейке. Поместите десятичную точку перед этим числом при добавлении его к измерению основной линейки.

Шаг 2
Откалибруйте штангенциркуль, совместив нулевую отметку основной линейки с нулевой отметкой нониусной линейки.Полностью закройте губки штангенциркуля, чтобы увидеть, совмещены ли две нулевые метки друг с другом. Если это целесообразно, отрегулируйте нониус, если ноль не совпадает с нулем на основной линейке. Ослабьте болт, крепящий его к подвижной губке, отрегулируйте нониусную линейку так, чтобы ее нулевая отметка точно совпадала с нулевой отметкой основной линейки, затем снова затяните болт.

Шаг 3
Если калибровка штангенциркуля нецелесообразна, запишите ошибку измерения. Измерьте расстояние между нулевыми отметками нониуса и главной линейки.Знайте, что у вас есть положительная ошибка, если ноль линейки нониуса опережает ноль основной линейки. Вычтите эту разницу из окончательного измерения, чтобы получить фактическое измерение объекта. Знайте, что у вас есть отрицательная ошибка, если ноль линейки нониуса находится слева от нуля основной линейки. Добавьте эту разницу к окончательному измерению.

Шаг 4
Поместите челюсти вокруг объекта, который вы измеряете, затем посмотрите на последнее место покоя линейки. Найдите отметку на нониусной линейке, которая идеально совпадает с отметкой на основной линейке.Используйте нулевую отметку нониуса, чтобы определить, сколько отметок на основной линейке вы будете учитывать.

Шаг 5
Считайте цифры на штангенциркуле; начните с наибольшего целого числа на основной линейке слева от нулевой отметки нониуса. Подсчитайте количество полных отметок на основной линейке между наибольшим целым числом и нулевой отметкой нониуса, а также отметку на нониусе, которая идеально совпадает с отметкой на основной линейке. Добавьте «галочки» справа от наибольшего целого числа основной линейки; и слева от нулевой отметки нониуса. Запишите это число и поставьте после него десятичную дробь. Запишите номер метки нониуса, который точно совпадает с меткой основной линейки. Поместите это число справа от десятичного числа (см. Советы).

Советы и предупреждения
Для шага 5 представьте, что вы только что измерили объект штангенциркулем; это миллиметровый штангенциркуль. Нулевая отметка вашего нониуса находится между 2-й и 3-й отметками основной линейки справа от отметки 20,0 мм основной линейки. Вы замечаете, что отметка 4 на линейке нониуса идеально совмещена с отметкой 30.Отметка 0 мм на основной линейке. Просто возьмите 20,00 мм, добавьте две галочки, которые находятся на расстоянии 1 мм друг от друга, как 2 мм, чтобы получить общее измерение 22,00 мм. Так как отметка нониуса номер 4 точно совпадает с одной из отметок основной линейки, добавьте 0,4 мм к 22, чтобы получить в сумме 22,4 мм.

КАК ВЫБРАТЬ ЛУЧШИЙ СУППОРТ? РАЗЛИЧИЯ МЕЖДУ ЦИФРОВЫМИ И РУЧНЫМИ

Есть много инструментов, которые мы можем использовать для проведения измерений, но штангенциркуль является наиболее универсальным. Что такое суппорт? Штангенциркуль представляет собой инструмент, подходящий для измерения ширины объекта, расстояния между двумя сторонами объекта или между двумя плоскими поверхностями в углублении, глубины отверстия и т. д. .

Преимуществ у штангенциркулей много: эти инструменты не только характеризуются простотой использования , но также имеют многочисленные режимы измерения и большие диапазоны измерения , ведь с их помощью можно производить абсолютные или относительные измерения. Профессиональные штангенциркули в основном используются в машиностроении и строительстве.

Наиболее известным традиционным инструментом является двадцатый штангенциркуль , чей верньер имеет длину девятнадцать миллиметров с двадцатью делениями, но есть и другие версии, такие как десятичная, пятидесятая, сотенная и даже пятитысячная.

Используя штангенциркуль, вы можете измерить с точностью до 0,01 мм все, что невозможно измерить другими инструментами. Несмотря на то, что ручные штангенциркули, такие как нониусные и циферблатные, все еще очень распространены, в настоящее время цифровые штангенциркули стали более популярными. В основном это произошло потому, что они проще в использовании и гораздо точнее.

Как выбрать суппорт?

Существует тысяча различных моделей этого инструмента, так как же выбрать лучшую?

Прежде всего, вы должны подумать о среде применения : есть много штангенциркулей, предназначенных для использования в контакте с водой и жидкостями, в то время как другие идеально подходят для сухой среды.
Затем вы должны помнить о точности , которая вам нужна: если вы собираетесь выполнять высокопрофессиональную и точную работу, вам нужна профессиональная цифровая модель с разрешением от 0,005 мм до 0,001 мм.

Типы штангенциркуля

У каждого типа суппортов есть свои достоинства и недостатки, так что какой выбрать решать вам. Вот краткое руководство по наиболее распространенным типам этого инструмента, которые вы можете найти на рынке.

Эти похожи на логарифмическую линейку : они полностью переключаются ручкой, поэтому они идеально подходят для тех, кто не запутается, когда дело доходит до чтения чисел и мер.У них нет ни циферблата, ни дисплея, поэтому показания нужно считать непосредственно на корпусе (линейными делениями): из-за неправильной интерпретации они плохо читаются. Тем не менее, они прочные и ударопрочные, а также менее дорогие, чем модели с циферблатом и цифровые модели.

Вот несколько примеров штангенциркулей:

Штангенциркуль Metrica из закаленной нержавеющей стали со шкалой из матового хрома, для измерений от 0 до 150 мм (код 10075)
USAG 960 двадцатый нониусный штангенциркуль, для внутренних и внешних измерений с коромыслом и нониусом из закаленной нержавеющей стали с выступающими скользящими направляющими (U09600010)
Универсальный штангенциркуль Facom для внутренних, внешних и глубинных измерений (код 805. 1)
Прецизионный штангенциркуль Metrica из закаленной нержавеющей стали с 4 способами измерения для размеров от 0 до 155 мм, продается в практичном кожаном футляре (код 10055)
Штангенциркуль Stahlwille 12900N, с нониусными отсчетами 1/20 мм и 1/128″, выгравированная шкала, деление в миллиметрах и дюймах (77371001)

Часто меры сложно прочитать, так как они написаны мелким шрифтом. По этой причине использование магнитной линзы для нониуса (Tesa Technology 0051610365) очень полезно.

Штангенциркули такого типа относительно просты в использовании. У них есть линейный циферблат, показывающий значение измерения, которое необходимо добавить к значению слайда, чтобы получить точное и окончательное измерение . Их стоимость немного выше, и они менее устойчивы к ударам по сравнению с нониусными, но они являются идеальным инструментом для тех, кому нужен профессиональный прецизионный штангенциркуль без больших затрат.

Примеры циферблатных штангенциркулей:

Штангенциркуль Metrica из закаленной нержавеющей стали с четырьмя измерительными функциями, скрытой рейкой, циферблатом, который можно установить в любое положение, и винтовой фиксацией (этот инструмент доступен в версиях 0-150 мм и 0-200 мм). версия мм с соответствующими кодами 10023 — 10024)
Штангенциркуль со шкалой Tesa Technology, легко читаемый инструмент благодаря большому высококонтрастному циферблату (00510008)
Штангенциркуль Wiha DIALMAX со шкалой для внутренних, внешних и глубинных измерений (27082)

Это идеальные инструменты для тех, кто определенно не разбирается в математике, но также и для высокоточных измерений.Они точно отображают до 0,025 мм (0,001 дюйма) и могут выполнять абсолютные и инкрементальные измерения.

К сожалению, цифровые штангенциркули с большей вероятностью могут быть повреждены от удара; более того, они могут потерять точность, если вы работаете в контакте с маслом или пылью. Чтобы предотвратить эту последнюю проблему, вы можете купить суппорты с сертификацией IP67 , что дает им непроницаемость для пыли и воды и, как следствие, более длительный срок службы. Еще одна важная вещь, которую следует помнить при использовании цифрового штангенциркуля: всегда держите при себе батарейки, , чтобы не рисковать оказаться с разряженным штангенциркулем во время работы.

Некоторые примеры цифровых штангенциркулей, которые вы можете найти на нашем сайте, следующие:

Цифровой штангенциркуль Facom с измерительной линейкой и запатентованной индуктивной измерительной системой (код 1320)
Цифровой штангенциркуль Stahlwille 12900 / 1N с большим легко читаемым ЖК-дисплеем (77371002)
Цифровой штангенциркуль Metrica с гигантскими числами (11 мм) и четырьмя функциями измерения (код 10017)
Универсальный цифровой штангенциркуль Tesa Technology, сертифицированный IP67, оснащенный подключенным передатчиком Bluetooth для отправки данных (код 00530140)

Оцифровка измерительных инструментов позволила добиться постоянного прогресса и значительно облегчить работу.Например, если раньше для точного чтения шкалы нониуса требовалось некоторое знакомство, цифровые штангенциркули мгновенно показывают измерения в единицах до 1/100.

Однако в цифровых приборах дисплей часто может меняться из-за регулировки силы, применяемой во время измерения, когда измеренное значение превышает предел точности. Особенно в случае цифровых измерительных приборов, которые могут измерять в единицах до 1/1000, в зависимости от цели измеренное значение может не быть фиксированным, что может привести к путанице при выборе значения.

Другим примером широко используемого штангенциркуля является глубиномер , используемый для измерения глубины канавок, полостей, глухих отверстий, ступеней и многого другого . Этот тип профессионального штангенциркуля состоит из миллиметрового стержня , который идет на дно полости, и шлифованного основания , которое опирается на верхнюю часть отверстия. Как правило, опорное основание прочное и широкое , чтобы почти полностью предотвратить наклон датчика и, следовательно, уменьшить вероятность получения ошибок измерения.

В нашем магазине вы можете найти несколько образцов глубиномеров и сопутствующих аксессуаров, давайте посмотрим на некоторые из них:

Штангенциркуль Tesa Technology с заостренными внутренними губками, чей высококонтрастный и большой дисплей обеспечивает легкое считывание значений (код 00530441)
Глубиномер Facom с цифровым дисплеем, оснащенный считывающей линейкой, имеющей, в свою очередь, запатентованную индуктивную систему измерения (код 1350)
Штангенциркуль Metrica, изготовленный из закаленной нержавеющей стали, с матовой хромированной шкалой и практичной системой винтовой фиксации (10151)
Usag пятидесятый скользящий глубиномер с корпусом из закаленной нержавеющей стали и выступающими скользящими направляющими (U09630001)
Основа для измерения глубины для универсальных штангенциркулей (00560055)

Советы по выбору лучшего штангенциркуля

В заключение хотелось бы дать несколько советов, которые следует учитывать при покупке штангенциркуля. Как правило, выбор между аналоговым и цифровым должен быть сделан в соответствии с тем, что необходимо измерить, и требуемой точностью . Для определения размеров более интуитивным и простым для понимания способом можно предпочесть ручной штангенциркуль. Кроме того, всегда желательно выбирать качественный инструмент, который может оставаться в вашем ассортименте в течение длительного времени и облегчать измерительные задачи.

Независимо от того, выберете ли вы ручной или цифровой, помните, что избегайте штангенциркулей из пластика , потому что они с большей вероятностью сломаются уже после пары использований. Вам также не следует покупать инструменты, которые не гладкие при использовании , потому что это может замедлить вашу работу.

Суппорт — обзор | ScienceDirect Topics

Шаг 18.

С помощью штангенциркуля Тессье вертикальное расстояние (высота) между медиальным кантусом и коронкой среднего резца верхней челюсти измеряется с левой и правой сторон и записывается; обычно он составляет от 55 мм до 70 мм (рис. 15-7). Это воспроизводимый относительный показатель передней вертикальной высоты верхней челюсти (см. главу 12).

ПРИМЕЧАНИЕ. Если 70 мм – это базовое измерение, а 3 мм вертикальной интрузии резцов является хирургическим объективом, то после репозиции верхней челюсти 67 мм должно быть новым измерением перед размещением фиксации по Ле Фор I. остеотомия.

Этап 19.

Внимание обращено на преддверие верхней челюсти с одной стороны. Два средних ретрактора с загнутыми внутрь пальцами используются для оттягивания губы и щеки и таким образом обнажают преддверие. Околовестибулярный разрез начинают от области скуловой опоры кпереди по средней линии (рис.15-8). Полезно оставаться глубоко в преддверии и оставлять полную манжету слизистой оболочки, прилегающую к прикрепленной десне зубов. Самый задний аспект разреза остается непосредственно впереди и на зубной (вестибулярной стороне) визуализируемого околоушного протока. Разрез делается с помощью электрокоагулятора Bovie или ножа (лезвие № 15). После разреза слизистой оболочки нож направляют к дентоальвеолярной области и вниз к кости. Это позволит избежать повреждения подглазничного нерва и ограничит обнажение буккального жирового тела.

Этап 20.

Прямые и изогнутые элеваторы используются для поднадкостничной диссекции переднего отдела верхней челюсти до и по обе стороны от подглазничного нерва; расширяясь медиально, обнажая грушевидный край, дно носа и переднюю носовую ость; и простирается кзади от крыловидно-верхнечелюстного соединения. Поднадкостнично в крыловидно-верхнечелюстное пространство помещают длинный ретрактор с «носиком наружу» (рис. 15-9).

Этап 21.

Два ретрактора со средними пальцами перемещаются на противоположную сторону верхней челюсти, и выполняются идентичные разрез, диссекция и обнажение, как описано в этапах 19 и 20.

Этап 22.

Прямые и изогнутые элеваторы используются для дальнейшего отделения слизистой оболочки носа от каждой боковой стенки носа; передняя носовая ость от хрящевой перегородки; и слизистой оболочки носа от дна носа (рис. 15-10).

Этап 23.

С помощью четырех ретракторов со средними пальцами внутрь (по одному с каждой стороны подглазничного нерва с каждой стороны верхней челюсти) и двух ретракторов с длинными пальцами наружу (по одному в каждом крыловидно-верхнечелюстном соединении) на месте, передний отдел верхней челюсти полностью визуализируется.Стерильным карандашом отмечают место горизонтальной остеотомии по Ле Фор I (рис. 15-11). При планировании значительной интрузии верхней челюсти проводят вторую параллельную линию остеотомии. Нижняя метка (т. е. место остеотомии) размещается внутри пазухи, над корнями зубов, в каждом боковом носовом отверстии и под каждым скуловым контрфорсом. Если должна быть выполнена остеэктомия, верхняя маркировка делается выше и параллельно нижней маркировке и ниже подглазничных нервов (рис.15-11).

Как измерить процентное содержание жира в организме с помощью штангенциркуля

На заре клубов здоровья весы были представлены как основное средство отслеживания прогресса.

Затем энтузиасты фитнеса начали использовать измерительную ленту для оценки потерянных дюймов после того, как поняли, что весы не показывают всей правды.

Позже медицинские работники начали использовать индекс массы тела (ИМТ) в качестве меры для оценки риска хронических заболеваний, которые могут развиться у человека в зависимости от его роста и веса.

Наконец, после осознания того, что сухая мышечная масса может негативно повлиять на результаты всех этих инструментов, в качестве способа измерения успеха были введены калиперы кожных складок.

Это экспертное руководство даст вам всестороннее представление о том, почему вы должны использовать штангенциркуль для кожных складок, где и как проводить измерения, и что ваш процент означает для вашего общего состояния здоровья.

Почему следует использовать штангенциркуль для кожных складок?

У всех разные цели, поэтому причины использования калипера кожной складки будут разными у разных людей, за исключением одного универсального компонента здоровья.

Чрезмерное количество жира в организме может привести к хроническим заболеваниям. ¹ Как упоминалось во вводной части этого руководства, эксперты в области здравоохранения когда-то использовали ИМТ для оценки восприимчивости человека к развитию заболеваний. Однако шкала ИМТ не всегда надежна, поскольку на нее сильно влияет вес человека.

Уверен, вы уже хорошо знаете, что мышцы весят больше, чем жир. Человек, попадающий в классификацию с избыточным весом (или даже страдающий ожирением) по шкале ИМТ, может иметь большую мышечную массу и меньше жира, чем человек, попадающий в нормальную классификацию.

С другой стороны, человек, подпадающий под нормальную классификацию по шкале ИМТ, может иметь чрезмерно высокий процент жира в организме, что подвергает его большему риску хронических заболеваний. ²

Итак, как узнать процентное содержание жира в организме? Хотя для определения жира в организме можно использовать несколько различных инструментов, наиболее доступным из них, который вы можете использовать дома, является штангенциркуль для кожных складок.

Как измерить жировые отложения с помощью штангенциркуля Skinfold

Теперь, когда вы знаете, почему вам следует использовать штангенциркуль для кожных складок, давайте перейдем к тому, как с его помощью измерить жировые отложения.

Вот что вам нужно для начала:

Штангенциркуль для кожи
Друг для помощи в проведении измерений (предпочтительно)
Маркер/ручка для отметки точек измерения
Что-то для записи и отслеживания результатов (бумага, смартфон и т. д.)
Базовый калькулятор для определения медианы каждого измерения.

После того, как вы соберете все перечисленные необходимые предметы, вы будете готовы щипать и тянуть. Мы на мгновение углубимся в конкретные места измерения, но сначала давайте обсудим несколько советов, чтобы получить четкие и точные показания телесного жира.

Это будет 7-кратный тест штангенциркуля, и вам нужно будет измерить 7 мест. В каждом месте вам нужно будет провести 3 измерения, чтобы усреднить их и, в конечном итоге, включить в расчет процентного содержания жира в организме. Перед выполнением 3 измерений вы должны отметить это место буквой «t», зажимая крест штангенциркулем, чтобы каждый раз получать согласованные показания.

Важно не зажимать слишком сильно, так как это может нарушить точность теста. Штангенциркуль используется для определения кожной складки в миллиметрах.Толщина кожной складки представляет собой количество жира (в миллиметрах) в данном конкретном месте на вашем теле. Таким образом, чем сильнее вы зажимаете, тем более предвзятым будет результат.

Наконец, для достижения наилучших результатов вам необходимо проводить измерения на одной и той же стороне тела и при одних и тех же обстоятельствах для каждого последующего теста. Самый простой способ манипулировать этими переменными — провести измерения на правой стороне тела и натощак (в одно и то же время) утром после пробуждения.

Где именно щипать? Я рад, что вы спросили.

Где делать замеры кожной складки

В следующих разделах мы рассмотрим каждое из 7 мест измерения на теле и то, как их следует складывать при измерении.

Опять же, для получения наиболее точных показаний вам потребуется измерить каждую из следующих точек 3 раза по отдельности.

1. Сундук

Чтобы измерить грудь, ущипните по диагонали складку, которая находится на полпути между подмышкой и соском.Для женщин вам нужно ущипнуть 1/3 пути между подмышкой и соском. Это позволит вам ущипнуть палец достаточно далеко от ткани молочной железы, чтобы получить точные показания.

2. Брюшной

Измерения брюшной полости следует проводить по вертикальной складке на 2 см правее пупка.

3. Надподвздошный

Измерение над подвздошной областью следует проводить с использованием диагональной складки на гребне тазовой кости непосредственно под передней частью подмышечной впадины.Он расположен прямо над тазовой костью.

4. Средняя подмышечная

Измерение средней подмышечной впадины следует проводить по вертикальной складке непосредственно под серединой подмышечной впадины на том же уровне, что и грудина. Чтобы легко измерить это место, поднимите руку над головой, пока партнер измеряет область под подмышкой.

5. Трицепс

Измерение трицепса проводится посередине тыльной стороны плеча, на полпути между плечом и локтем.Его следует брать с вертикальной складкой.

6. Подлопаточная

Мерка под лопаткой должна быть снята с диагональной складкой. Он расположен в области лопатки на задней стороне тела. Для наиболее точного чтения складку следует проводить чуть ниже лопатки сбоку от позвоночника.

7. Бедро

7-й и последний замер на бедре. Чтобы измерить это место, возьмите вертикальную складку на полпути между тазовой костью и коленной чашечкой.

Некоторые дополнительные переменные для рассмотрения:

Как упоминалось ранее, чтобы получить наиболее точные показания этого теста, вы должны измерять одну и ту же сторону своего тела при одних и тех же обстоятельствах для каждого теста. Как было предложено, это лучше всего делать натощак после пробуждения утром.

Однако, если этот сценарий для вас неприемлем, обратите внимание на несколько дополнительных моментов:

Всегда проверяйте перед любой силовой тренировкой.
Воздержитесь от употребления алкоголя за 3 дня до тестирования.
Следите за тем, чтобы ваши углеводы и добавки были постоянными.
Не пытайтесь управлять потреблением воды с помощью обезвоживания/регидратации.
Сдавать анализы в одно и то же время суток.
Сохраняйте одинаковое потребление калорий/приемов пищи в течение дней тестирования.
Не наносите кремы, лосьоны или масла на кожу в день теста.
Отметьте каждое место измерения.
Проведите все измерения на одной стороне тела.
Во время измерения выполните по 3 измерения для каждой точки.

Расчет процентного содержания жира в организме

После того, как вы измерили все 7 точек 3 раза и получили среднее значение каждого отдельного измерения, вы готовы подставить свои результаты в приведенные ниже формулы, чтобы определить процентное содержание жира в организме. Для этого мы будем использовать формулу сайта Джексона и Поллока 7.

Расчет жировых отложений для мужчин

Плотность тела = 1,112 – (0,00043499 * сумма кожных складок) + (0,0.00000055 * квадрат суммы участков кожных складок) – (0,00028826 * возраст)

Процент жира в организме = (495 / Плотность тела) – 450

Расчет жировых отложений для женщин

Плотность тела = 1,097 – (0,00046971 * сумма кожных складок) + (0,00000056 * квадрат суммы участков кожных складок) – (0,00012828 * возраст)

Процентное содержание жира в организме = (495 / Плотность тела) – 450

Что означают эти цифры процентного содержания жира в организме

Теперь, когда вы знаете процентное содержание жира в организме, мы можем обсудить, что это значит в зависимости от вашего здоровья.В таблице ниже показаны различные проценты жира в организме и то, что каждый из них означает с точки зрения здоровья и производительности.

Категория	Кобели (% BF)	Самки (% BF)
Основные жиры	2-5%	10-13%
Спортсмен	6-13%	14-20%
Фитнес	14-17%	21-24%
Приемлемый	18-24%	25-31%
Ожирение	>25%	>32%

Чтобы немного разбить диаграмму, давайте обсудим, что означает каждая из категорий. Essential Fat содержит чрезвычайно мало жира, и любой, кто попадает в эту категорию, очень худой (что более чем вероятно для соревнований по бодибилдингу).

Категория спортсмена на ступеньку выше. Те, кто попадает в эту категорию, будут соревноваться в фитнесе в середине сезона вместе со многими студенческими и профессиональными спортсменами.

Категория «Фитнес» лучше всего подходит любителям ежедневного фитнеса и спортсменам в межсезонье, которые следят за своими макроэкономическими показателями и усердно занимаются в спортзале после работы.Это процент тех, кто больше всего гордится тем, что попадает под этот процент, когда приходит весна и они тусуются на пляже и/или в бассейне.

Приемлемый диапазон в основном состоит из тех, кто не тренируется, но может время от времени поддерживать вес. Тем, кто подпадает под этот диапазон, но все же надеется вести более здоровый образ жизни, следует стремиться к более низкому проценту этого диапазона (т.е. 25% для женщин и 18% для мужчин).

Последний диапазон представляет население с ожирением.Этот диапазон связан с большим риском хронических заболеваний. Однако, если вы попадаете в этот диапазон и хотите вести более здоровый образ жизни, еще не поздно! Потеря жира — вполне достижимая цель.

Как определить свою мышечную массу

Как объяснялось ранее, измерение потери или прироста мышечной массы является одним из наиболее важных применений измерения телесного жира. Это очень легко определить и просто включает в себя определение веса «сухой массы» путем измерения процента жира в организме и массы тела.Поскольку мышечная ткань является компонентом безжировой массы, который может изменяться больше всего, изменения в безжировой массе тела будут в основном вызваны изменениями в массе мышц.

Для определения веса безжировой массы человека необходимо взвесить на точных весах. Это даст вес безжировой массы. После периода времени на диете и/или программе упражнений измерения повторяются. Любое изменение, в большую или меньшую сторону, веса, полученного для безжировой массы тела, будет представлять собой количество потерянной или набранной мышечной массы.

Мужчина Пример:

Например, самец весом 210 фунтов. Он измеряет процент жира в организме и находит, что он составляет 30%. Умножение 210 фунтов на 30% дает 63 фунта веса жира тела этого человека. Вычитание 63 фунтов из 210 фунтов показывает, что его безжировая масса составляет 147 фунтов.

После месяца регулярных упражнений и правильного питания его вес снизился до 195 фунтов. и его жировые отложения до 25%. Умножение 195 фунтов. x 25% дает 49 фунтов. как его вес жира тела. Вычитая это из его 195 фунтов.масса тела показывает, что его безжировая масса составляет 146 фунтов.

Это показывает, что он потерял 1 фунт мышечной массы при потере 14 фунтов жира, что является очень хорошим результатом, и означает, что его диета и программа упражнений работают на него очень хорошо.

Обзор основных расчетов выше:

Масса тела * % жира в организме = Масса жира в организме

Масса тела — Масса жировых отложений = Масса мышечной массы

До :
Содержание жира в организме = 30%, масса тела = 210 фунтов
210 фунтов. * 0,30 = 63 фунта.
210 фунтов. — 63 фунта. = 147 фунтов. безжировая масса

После :
Содержание жира в организме = 25%, масса тела = 195 фунтов
195 фунтов. * 0,25 = 49 фунтов.
195 фунтов. — 49 фунтов. = 146 фунтов. безжировая масса

Разница :
147 фунтов. — 146 фунтов. = 1 фунт потери безжировой массы тела.
63 фунта. — 49 фунтов. = 14 фунтов потери жира.

Женщина Пример:

Другим примером может быть женщина весом 150 фунтов. и имеет 30% жира.Умножение ее веса на процент жира в организме покажет, что она весит 45 фунтов. жировых отложений. Вычитая это из ее 150 фунтов. масса тела показывает, что ее безжировая масса составляет 105 фунтов.

За месяц низкокалорийной диеты похудела на 20 кг. и снизился до 130 фунтов. измерение ее процента жира в организме дает 27%. Снова умножив на это время ее массу тела в 130 фунтов. и вычитая результат 35 фунтов. Из ее массы тела видно, что ее безжировая масса тела упала до 95 фунтов, что на 10 фунтов меньше, чем ее предыдущий вес безжировой массы в 105 фунтов. Измерения телесного жира и веса, используемые для расчета мышечной массы, показывают, что она потеряла столько же мышечной ткани, сколько и жира, и что ее программа по снижению веса не является хорошей.

Обзор приведенных выше базовых расчетов:

Масса тела * % жира в организме = Масса жира в организме

Масса тела — Масса жировых отложений = Масса мышечной массы

До :
Содержание жира в организме = 30%, масса тела = 150 фунтов.
150 фунтов. * 0,30 = 45 фунтов.
150 фунтов. – 45 фунтов. = 105 фунтов.безжировая масса тела.

После :
Содержание жира в организме = 27%, масса тела = 130 фунтов.
130 фунтов. * 0,27 = 35 фунтов.
130 фунтов. – 35 фунтов. = 95 фунтов. безжировая масса тела.

Разница :
105 фунтов. – 95 фунтов. = 10 фунтов потери безжировой массы тела.
45 фунтов. – 35 фунтов. = 10 фунтов потери жира.

Определение целевого веса на основе желаемого процента жира в организме

Если вы знаете свой текущий вес и % жира в организме, можно определить, каким должен быть ваш вес для любого % жира в организме. Это можно сделать с помощью простых вычислений. Сначала вычтите из 100 текущий процент жира в организме и разделите полученное значение на 100 минус желаемый процент жира в организме. Умножьте это на текущий вес, и это даст вам вес для желаемого процента жира в организме. Например, женщина весом 145 фунтов, у которой сейчас 32% жира. Она желает иметь 21% и хочет знать, сколько бы она весила, если бы у нее было 21% жира. Вычитая 32 из 100, она получает 68. 21 из 100 равно 79. Тогда 68 разделить на 79 равно 0,86. Умножьте 145 фунтов. х 0.86, и это даст ей желаемый вес в 125 фунтов.

Она узнала, что для снижения % жира в организме до 21% ей нужно сбросить 20 фунтов. Однако приведенная выше формула работает только в том случае, если человек сокращается таким образом, чтобы не терять мышечную ткань. Это можно сделать с помощью адекватных физических упражнений и правильного питания. Если вес снижается в основном за счет низкокалорийной диеты за короткий промежуток времени, то мышечная ткань также будет потеряна, и вес при желаемом % жира будет соответственно меньше.

Обзор базовых расчетов выше:

Настоящий % телесного жира = 32%, Желаемый % телесного жира = 21%, Текущий вес = 145 фунтов.
100 – 32 = 68
100 – 21 = 79
68 / 79 = 0,86
Желаемый вес = 145 фунтов. * 0,86 = 125 фунтов.

Другим примером из вышеперечисленного является силовой тренажер, который в настоящее время весит 200 фунтов. и имеет 21% жира в организме и хочет довести его до 5%, сколько веса ему нужно сбросить, чтобы достичь этой цели?

Настоящий телесный жир = 21%, желаемый телесный жир = 5%, текущий вес 200 фунтов.
100 – 21 = 79
100 – 5 = 95
79 / 95 = 0,83
200 фунтов. * 0,83 = 166 фунтов.
200 фунтов. — 166 фунтов. = 34 фунта.

Таким образом, чтобы достичь 5% жира в организме, он должен сбросить 34 фунта жира и иметь безжировую массу тела 166 фунтов. Регулярная проверка жировых отложений позволит ему увидеть, связана ли его диета для достижения цели с потерей с трудом заработанной мышечной массы тела (мышечной ткани).

Куда идти дальше?

Итак, вот и вся информация, необходимая для измерения и контроля жировых отложений и сухой мышечной массы.Что осталось сделать?

Если вы недовольны тем, где вы упали в категориях жировых отложений, то пришло время оседлать и приступить к работе, мой друг. Вы находитесь в нужном месте, потому что у нас есть несколько ресурсов по сжиганию жира прямо здесь, на Muscle & Strength.

Просто помните, важно ставить реалистичные цели. Если вы пытаетесь сжечь жир, сохранив при этом мышечную массу, вам нужно найти хороший дефицит калорий, который работает на вас, сбалансировав макросы для восстановления, восстановления и наращивания мышечной массы после тренировки.

Если вы пытаетесь нарастить сухую мышечную массу, чтобы иметь более полное телосложение, помните, что вы гарантированно увеличите жировые отложения при избытке калорий. Это не должно отвлекать вас от ваших целей, но должно побудить вас использовать калипер кожной складки и приведенную выше ссылку для поддержания здорового процента жира в организме.

Наконец, если вы довольны своей категорией, то пришло время техобслуживания! Продолжайте делать то, что вы делаете, но обязательно периодически возвращайтесь, чтобы переоценить свой жир и посмотреть, попадаете ли вы все еще в свой целевой диапазон.

Заключение

Штангенциркуль для кожных складок — отличный инструмент, который можно добавить в набор инструментов для измерения состояния здоровья. Это идеально подходит для удобного способа оценки жира в организме в домашних условиях. Его можно использовать для выполнения 7-кратного теста, чтобы дать вам достойную оценку вашего текущего жира в организме.

Знание своего жира может помочь вам достичь целей как в сушке, так и в наборе массы, а также позволит вам избежать риска хронических заболеваний и вести здоровый образ жизни в целом.

Как использовать штангенциркуль для измерения размера трубы

КАК ИСПОЛЬЗОВАТЬ НАШ ИЗМЕРИТЕЛЬ ТРУБ ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРА ТРУБЫ

Установка теплоизоляции труб – это довольно простое и легкое дело, которое может выполнить каждый. Хорошая вещь в проекте изоляции труб заключается в том, что требования к инструментам ограничены острым ножом, горстью гвоздей из ПВХ и рулоном ленты ASJ. Единственная проблема, которая может пойти не так, — это незнание размера трубы, которую вы хотите изолировать!

ИДЕНТИФИКАЦИЯ ТРУБЫ:

На этой странице не обсуждаются номинальный размер трубы и размер железной трубы, внутренний диаметр вашей трубы и т. д. Эта страница предназначена для того, чтобы помочь вам определить размер вашей трубы для покупки изоляции трубы в КупитьИзоляцияПродукция.ком интернет-магазин.

Существует два основных типа труб, которые можно изолировать:

1. Медь

2. Железо (и практически любой другой тип труб, включая трубы из ПВХ, ХПВХ, черные, сортамент 40/80 и т. д.)

ПРОСТОЙ ПУТЬ:

Для медных труб хорошо то, что большая часть новых медных трубок помечена чернилами, а иногда и выгравирована с указанием размера трубы. Это позволяет очень легко определить размер вашей трубы. Если вы можете определить размер вашей медной трубы, перейдите на нашу страницу преобразования меди в железо, чтобы узнать, какой размер изоляции заказать.

Для труб из ПВХ или ХПВХ на этих трубах обычно четко указан размер трубы в дюймах. Если указано 3 дюймовая труба из ПВХ, закажите 3 x 1 (или любую необходимую толщину изоляции).

БЕЗ ЭТИКЕТКИ? НЕТ ПРОБЛЕМ:

Итак, вы все еще читаете последние два абзаца, значит, вы внимательно искали и, к сожалению, на трубе не указан размер (или во многих случаях он неразборчив!).В этой ситуации у вас действительно есть три варианта, как измерить трубу:

1. Измерьте наружный диаметр трубы. Это можно сделать с помощью обычного щупа для труб (не обычный инструмент для домовладельцев) или с помощью рулетки для измерения диаметра. Как только вы получите внешний диаметр трубы, следуйте нашей таблице номинальных размеров трубы по внешнему диаметру, чтобы узнать, какой размер изоляции заказать. НЕ рекомендуется измерять наружный диаметр трубы стандартной рулеткой или линейкой. Измерение изогнутого объекта прямой линейкой приводит к «приблизительным» результатам, что приводит к заказу неправильного размера изоляции, особенно для труб меньшего размера, где измерения внешнего диаметра очень близки.

2. Измерьте окружность трубы: Следуйте инструкциям в нашей таблице размеров труб.

3. Используйте наш простой в использовании штангенциркуль для труб: наш штангенциркуль для труб может определить размер вашей трубы за считанные секунды, что позволяет быстро и точно заказывать изоляцию для работ с несколькими трубами.

КАК ИСПОЛЬЗОВАТЬ КАЛИПЕРЫ ДЛЯ ИЗМЕРЕНИЯ РАЗМЕРА ТРУБЫ:

На изображении ниже видно, что вы просто надеваете калипер трубы вокруг рассматриваемой трубы и плотно прижимаете два крыла (поз. 1 и 3) к трубе верхней частью калипера (2).

Когда все три точки штангенциркуля коснутся трубы, прочтите номер размера трубы, указанный на штангенциркуле (см. красные точки ниже). Чтобы узнать размеры медных трубок, просто перейдите к нашему Руководству по медным и железным трубам, чтобы узнать, какой размер изоляции можно заказать в нашем интернет-магазине. Для IPS просто закажите этот размер на нашем сайте.

ЕСЛИ ВЫ ХОТИТЕ ЗАКАЗАТЬ ТРУБОПРОВОД, НАЖМИТЕ ЗДЕСЬ.Эдуардо Дж. Стефанелли

 Использование штангенциркуля, или штангенциркуля с круговой шкалой, или цифрового штангенциркуля – четырехмерное

Штангенциркуль – это измерительный инструмент, оснащенный одной шкалой и курсором, который скользит сам по себе и предназначен для определения линейных размеров путем контакта .

Наиболее популярным типом в механических мастерских является тот, который оснащен нониусом, но, как правило, все типы позволяют проводить внешние, внутренние измерения, измерения глубины и отскока.

Чтобы постичь науку об измерении штангенциркулем, мы предлагаем вам прочитать и поработать с симуляторами на страницах:

Некоторые модели штангенциркуля являются четырехмерными, это означает, что их можно использовать четырьмя различными способами в измерение. См. несколько примеров передового опыта:

Процедура измерения:

откройте (разделите контактные поверхности) штангенциркуль немного больше, чем измеряемый объект;
положить предмет в отверстие;
аккуратно закройте его, пока не появится контакт между гранями и объектом;
убедитесь, что выровнены параллельно, вы можете сделать это легким колебательным движением;
сделать чтение и интерпретировать меру;
открыть штангенциркуль и снять объект;
разместить оба в подходящем месте;
повторить операцию для подтверждения измерения;

Очевидно, что необходимо адаптировать эту процедуру к каждому виду измерения, например, можно перемещать штангенциркуль перед измерением глубины или отскока, или внутренним или внешним измерением.Первый шаг — открыть инструмент немного меньше измеряемого отверстия, а шестой шаг — закрыть инструмент перед тем, как вынуть его из отверстия.

Внешнее измерение

Пример 1 – рекомендации по внешнему измерению с помощью штангенциркуля

Позвольте штангенциркулю выровняться с измеряемым объектом. Это возможно, удерживая их вместе без нажатия.

Поместите предмет близко к основной шкале, не касаясь ее, пример 1.

контрпример 1 — внешнее измерение — объект очень далеко от масштаба

Внутреннее измерение

пример 2 — рекомендации по внутреннему измерению с помощью штангенциркуля

Совместите штангенциркуль с измеряемым отверстием или разрывом. Это возможно, удерживая их вместе без нажатия.

Поместите объект как можно ближе к курсору, пример 3.

контрпример 2 – внутреннее измерение – объект очень далеко от курсора

Измерение глубины

пример 3 измерение глубины штангенциркулем к измеряемому отверстию или разрыву.Это возможно, удерживая их вместе без нажатия.

Измерение глубины – коническое нижнее отверстие

пример 4 – передовой опыт внутреннего измерения с помощью штангенциркуля – просверленное отверстие

сверлить, добавляя к размеру еще несколько десятых миллиметра, пример 4.

контрпример 4 – размер отверстия – стержень для измерения части конуса

измерение глубины – глухое отверстие

пример 5 – передовой опыт внутренних измерений с нониусным штангенциркулем- просверлить отверстие

Для измерения глубины глухого отверстия используйте измерительную штангу со стороной с канавкой, пример 5. Эта практика позволяет избежать измерения закругления дна.

couneterExample 5 – измерение глухого отверстия – бор для измерения стержня

Измерение отскока

Пример 6 – измерение отскока с помощью штангенциркуля

Некоторые производители штангенциркуля добавили очень интересную характеристику, позволяющую измерять отскок. Верхняя часть курсора и основная шкала компланарны. Таким образом, его можно использовать с гораздо большей точностью, чем при использовании глубинной рейки, пример 6.

Использование штангенциркуля – четырехмерного

Правильный способ использования штангенциркуля

УГОЛОК ДЛЯ НАЧИНАЮЩИХ

Штангенциркули

— невероятно полезные устройства. Когда-то довольно дорогие, достаточно точные модели теперь доступны из ряда источников за 10 долларов. 20 долларов. Компьютеризированные методы производства значительно снизили затраты по сравнению со старыми, трудоемкими методами, и теперь многие штангенциркули изготавливаются из сложной пластмассы. Он должен быть у каждого реставратора.

Почему он должен быть у вас, спросите вы? Что ж, даже если вы, возможно, не планируете ремонтировать двигатель или трансмиссию (где штангенциркуль является незаменимым инструментом), вы наверняка столкнетесь с ситуациями, когда вам нужно плотно совместить две детали, измерить расстояние между двумя отверстиями, изготовить деталь. и т. д. Штангенциркули удивительно полезны.

При выборе попробуйте найти модель, в которой для открывания и закрывания челюстей используется устройство с роликом для большого пальца. Также модели, имеющие регулируемую «обнуление», предпочтительнее тех, у которых ее нет.Независимо от того, что у вас есть, вы можете быть уверены, что точность штангенциркуля составляет не менее 0,001 дюйма, что вполне достаточно для повседневного использования.

Показывает регулировку нуля. Обратите внимание, что губки плотно сомкнуты, а циферблат можно вращать, чтобы точно установить любое конкретное измерение.

Единственное техническое обслуживание, которое требуется от суппортов, — это содержать их в чистоте. Не роняйте его на пол, потому что суппорты легко повредить.

Штангенциркули имеют как внутренние, так и внешние кулачки, поэтому «догадки» не проблема.Все, что вам нужно сделать, это выровнять губки на/в измеряемой поверхности, следя за тем, чтобы губки находились под углом 90 градусов к фактической поверхности. У большинства штангенциркулей губки с острыми краями облегчают эту операцию, так что не слишком беспокойтесь о том, чтобы быть идеальными.

Острые губки могут легко измерить диаметр этого латунного стержня, что означает повторяемость показаний.

Внутренние измерения могут быть легко выполнены благодаря внутренним губкам. Это очень важно при измерении зазоров подшипников, крепежных деталей и даже расцепителей.

Штангенциркули

также очень полезны для изготовления деталей. При работе на токарном станке вы можете использовать штангенциркуль в качестве инструмента «иди, не иди». То есть установите штангенциркуль на точный размер, который вы хотите создать (либо дублируя деталь, либо создавая ее с нуля), а затем периодически используйте установленные и заблокированные губки, чтобы скользить по точеной детали. Когда вы приблизитесь, челюсти обеспечат простой способ определить ваши окончательные измерения.

Сделать дубликат пластиковой ручки из нейлонового материала легко с помощью штангенциркуля.

Попробуйте свои силы штангенциркулем. Вам действительно понравится использовать его, и вы обязательно придумаете множество творческих способов его использования.

Тщательно измерьте свой проект и сделайте это пару раз, чтобы проверить размеры. Никогда не пытайтесь выровнять челюсти по линии или отметке.

data-matched-content-ui-type=»image_card_stacked» число строк-содержимого с сопоставлением данных = «3» число столбцов с соответствующим содержанием = «1» data-ad-format=»авторасслабленный»>

Как правильно пользоваться штангенциркулем | Строительный портал

Оглавление:

Как пользоваться штангенциркулем: особенности и характеристика прибора

Устройство и измерение штангенциркулем

Как измерять штангенциркулем: общие рекомендации

Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем — инструкция

В каком порядке производятся измерения

Как считывать результаты измерений

Как проводить разметку деталей штангенциркулем

Как пользоваться штангенциркулем — пошаговая инструкция

Правила пользования штангенциркулем

Что такое штангенциркуль и для чего нужен

Устройство механического штангенциркуля

Из чего состоит штангенциркуль

Как измерять штангенциркулем

Определение показаний штангенциркуля

Как правильно хранить инструмент

Из чего состоит штангенциркуль

Нониусный штангенциркуль

Циферблатный штангенциркуль и его цифровые вариации

Циферблатный штангенциркуль

Разметка

Электронный штангенциркуль

Почему возникают ошибки при измерениях

Как пользоваться штангенциркулем | Cтатья Диам Алмаз

Подготовка к эксплуатации

Порядок измерений

Считываем показания

Ошибки в измерениях: основные причины

Штангенциркуль. Как им пользоваться? — совет от компании FIT

пошаговая инструкция. Как использовать штангенциркуль – пошаговая инструкция по использованию современных инструментов Измерения внутренних расстояний

Устройство

Схема измерения

Разновидности штангенциркулей

Нониусный штангенциркуль

Циферблатный штангенциркуль

Цифровой штангенциркуль

Уход и хранение

Фото использования штангенциркуля

Схема доработки

Порядок снятия показаний штангенциркуля

Устройство штангенциркуля:

Принципы проведения измерений

Считываем показания штангенциркуля

Как правильно хранить инструмент

пошаговая инструкция. Как выбрать штангенциркуль для работы домашнего мастера Составные части штангенциркуля

Устройство штангенциркуля – основные узлы и их назначение

Штангенциркуль – классификация и маркировка

Как измерять штангенциркулем – инструкция для начинающих

Как измерять штангенциркулем – пошаговая схема

Шаг 1: Закрепление детали

Шаг 2: Снимаем значение

Как использовать, читать штангенциркуль, использовать штангенциркуль, читать измерительные инструменты

КАК ВЫБРАТЬ ЛУЧШИЙ СУППОРТ? РАЗЛИЧИЯ МЕЖДУ ЦИФРОВЫМИ И РУЧНЫМИ

Как выбрать суппорт?

Типы штангенциркуля

Советы по выбору лучшего штангенциркуля

Суппорт — обзор | ScienceDirect Topics

Как измерить процентное содержание жира в организме с помощью штангенциркуля

Почему следует использовать штангенциркуль для кожных складок?

Как измерить жировые отложения с помощью штангенциркуля Skinfold

Где делать замеры кожной складки

1. Сундук

2. Брюшной

3. Надподвздошный

4. Средняя подмышечная

5. Трицепс

6. Подлопаточная

7. Бедро

Некоторые дополнительные переменные для рассмотрения:

Расчет процентного содержания жира в организме

Расчет жировых отложений для мужчин

Расчет жировых отложений для женщин

Что означают эти цифры процентного содержания жира в организме

Как определить свою мышечную массу

Мужчина Пример:

Женщина Пример:

Определение целевого веса на основе желаемого процента жира в организме

Куда идти дальше?
