При изготовлении деталей из тонколистового металла и проволоки вы пользовались простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рис. 62 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью-0,1 мм. Он состоит из штанги 1 с неподвижными губками — верхней 2 и нижней 9. На штанге имеется шкала с миллиметровыми делениями. По штанге перемещается подвижная рамка 4 с верхней 3 и нижней 8 губками, которая может быть закреплена в нужном положении зажимным винтом 5.

К подвижной рамке прикреплен глубиномер 6.

Верхние губки служат для измерения внутренних размеров (например, диаметров отверстий), нижние — для измерения наружных размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удается измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7 (рис. 62). Длина нониуса 19 мм, поделен он на 10 равных частей, следовательно, цена каждого деления 1,9 мм.

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 63), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы. Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 — 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм.

измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размеров: а — 0,4 мм; б — 6,9 мм; в — 34,3 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра, по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 64).

Помните, что штангенциркуль — это точный и дорогостоящий инструмент, требующий бережного обращения.

На предприятиях штангенциркуль является одним из основных инструментов у рабочих различных специальностей и у контролеров станочных и слесарных работ. Контролеры должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приемки деталей и т. д.

Правила обращения со штангенциркулем

1. Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль. Нельзя очищать инструмент шлифовальной шкуркой или ножом.

2. Нельзя класть инструмент на нагревательные приборы.

3.  Измерять можно только чистые детали без задиров, заусенцев, царапин. Руки также должны быть чистыми и сухими.

4.  Губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность.

5.  Не допускайте перекоса губок штангенциркуля. Фиксируйте их положение зажимным винтом.

6.  При чтении показаний на измерительных шкалах держите штангенциркуль прямо перед глазами.



Практическая работа

Измерение размеров деталей штангенциркулем

1. Выполните в рабочей тетради эскиз ступенчатого валика, изображенного на рис. 65.

2. Измерьте каждый размер три раза и запишите результаты в таблицу:

Название изделия Количество деталей Название деталей Форма деталей Габаритные размеры деталей Материал




Найдите среднее арифметическое трех замеров.

3. Проставьте найденные размеры на эскизе.



Новые понятие:

  Штангенциркуль, штанга, подвижная рамка, глубиномер, нониус, контролер станочных и слесарных работ.



Вопросы и задания.

1. Из  каких основных частей состоит штангенциркуль?

2. Сколько измерительных шкал имеет штангенциркуль?

3. Какие измерения можно выполнять с помощью штангенциркуля?

4. Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?

5. Перечислите правила обращения со штангенциркулем.

6. Как по штангенциркулю производят отсчет целых и десятых долей миллиметра?

7. Какая особенность нониуса позво­ляет проводить измерения с точностью до 0,1 мм?

Сайт управляется системой uCoz

Как правильно пользоваться штангенциркулем: советы и полезная информация

Как правильно пользоваться штангенциркулем

При проведении токарных и слесарных работ, в строительстве и автомеханике постоянно приходится сталкиваться с необходимостью измерений.

Узнать размеры деталей можно при помощи штангенциркуля. Это универсальное измерительное устройство, используя которое можно быстро и максимально точно узнать все параметры детали. Измерение штангенциркулем не требует особых знаний и опыта, но должно проводиться в соответствии с рядом правил, иначе точность замеров будет невысокой, а это не лучшим образом скажется на качестве работы.

Конструкция штангенциркуля

Как измерять штангенциркулем правильно и быстро всегда знают те, кто много лет работает с инструментом. Новичкам или тем, кто нечасто сталкивается с измерениями, в первую очередь нужно знать, как устроен прибор и какие его виды бывают. Первые упоминания об измерительном устройстве, сходным с современным штангенциркулем, встречаются в источниках от XVI века. С того времени механизм неуклонно совершенствовался и сейчас его конструкция представлена несколькими основными деталями:

  • Измерительная линейка. Основная часть устройство, называемая также штангой.
    С одной ее стороны шкала с разметкой шагом в 1 мм. Длина линейки в среднем 150 мм, но есть модели и с меньшим или большим показателем, используемые для измерения очень мелких или наоборот крупных заготовок;
  • Измерительная рамка. Это подвижный элемент штангенциркуля, закрепляемый на штанге. Именно рамка позволяет проводить замеры. Внутри находится пружинка, а сверху винт, обеспечивающие зажим и отсутствие перекосов. На передней поверхности нанесена шкала (нониус) с шагом в 0,1 мм (в более точных моделях он составляет 0,05 мм). Нониус позволяет провести замеры с точностью до сотых миллиметра;
  • Губки. Неподвижные – это часть штанги, они статичны, то есть всегда находятся в одном положении. Подвижные закреплены на рамке и двигаются вместе с ней. При сдвигании губки должны плотно соприкасаться друг с другом, а нулевые отметки нониуса и штанги совпадать. По функциональному назначению губки делятся на односторонние и двухсторонние. Односторонние штангенциркули применяются только для измерения детали с внешней стороны.
    Двусторонние позволяют провести замеры и внутри заготовки.
  • Глубиномер. Конструктивная часть рамки, имеет вид выдвижной планки. Служит для измерения глубины канавок и отверстий.

Помимо классических нониусных штангенциркулей есть еще два популярных вида. Циферблатные от обычных отличаются наличием вместо нониуса циферблата, размеры показывает перемещающая по кругу стрелка. В цифровых моделях показания выводятся на экран, используются они там, где важна высокая точность определения величин.

Какие измерения можно выполнять с помощью штангенциркуля зависит от расположения губок, величины шкалы, типа прибора. Для бытовых нужд вполне достаточно механического инструмента, так как электронные стоят дорого. Их покупка оправдана, если пользоваться прибором придется часто или детали имеют слишком маленькие размеры и сложную конфигурацию.

Подготовка инструмента

В инструкции к штангенциркулю указано, что инструмент перед началом измерений всегда нужно проверять на точность. Неисправности часто выявляются у устройств с циферблатом, так как недопустимая погрешность в них может быть обусловлена падением или ударом об твердые предметы.

Чтобы убедиться в том, что штангенциркуль показывает точные значения, необходимо:

Рамка по штанге должна передвигаться плавно, без шатаний и перекосов. Если отмечается несовпадение губок или есть проблемы с нониусом, то необходимо ослабить прижимные винты и скорректировать положение подвижных элементов штангенциркуля.

Наружные измерения

Чтобы выяснить внешнюю ширину рассматриваемой детали необходимо губки развести и поместить между ними изделие. Затем губки нужно начать совмещать до тех пор, пока они плотно не прижмутся к детали, при этом они должны располагаться строго параллельно по отношению к ее поверхности. Для облегчения снятия показаний нониусную рамку нужно зафиксировать стопорным винтом, после этого уже можно приступить к определению размеров. Ширина будет равняться тому делению на неподвижной части штангенциркуля, которое будет совпадать с риской соответствующей нулю на нониусе.

Если это совпадение соответствует целому числу, то измерение ширины можно считать оконченным. В противном случае необходимо будет измерить десятые доли. В этой ситуации нужно придерживаться следующего алгоритма:

Например, если нулевая отметка находится между 22 и 23 значением, а штрихи совместились на значении 4, то значит, ширина деталей будет соответствовать 22,4 мм. Пользуясь этим алгоритмом, можно без труда узнать наружные размеры любой заготовки. Как правильно измерять штангенциркулем внутренние параметры, описано ниже.

Важно! Если деталь твердая, то губки нужно прижимать как можно плотнее, но если она изготовлена из мягкого материала, то нажим не должен деформировать изделие, иначе показания будут неверными.

Внутренние измерения

Чтобы измерить внутренний диаметр гайки, кольца, болта и прочих сквозных деталей необходимо будет задействовать верхние губки, то есть для этих замеров подойдут только двухсторонние штангенциркули. Алгоритм выполнения работы:

При использовании циферблатного штангенциркуля целое значение смотрится на штанге, десятые и сотые доли измерений показывает движущаяся по циферблату стрелка. Использование стрелочного инструмента проще, так как самому ничего вычислять не надо.

Определение глубины

Для измерения глубины деталей потребуется штангенциркуль с глубиномером. Это тонкая планка, выдвигаемая при перемещении рамки с нониусом. Глубиномеры по ширине тонкие, поэтому они с легкостью входят в отверстие самых маленьких заготовок.

Для измерения глубины деталь нужно расположить так, чтобы снизу у нее находилась твердая опора. Глубиномер опускается до упора и фиксируется зажимным винтом. Измерения после этого проводятся по тем же принципам, что и подсчет диаметра и высоты заготовки.

Применение электронных устройств

Электронные штангенциркули выдают измерения с максимальной точностью. Но с этими устройствами необходимо обращаться предельно аккуратно, иначе точность их настроек исказится. Необходимо следить, чтобы на поверхность инструмента не попала вода и иные жидкости, так как влага может привести к замыканию электронных элементов.

Электронные устройства не подходят для измерения величин предметов, работающих от электропитания. Электричество сбивает табло и выводимые на него показания могут быть неверными.

Электронный измерительный прибор в основном работает от батареек. Иногда заметно колебание показателей, это может указывать на то, что батарейка садится и соответственно требуется ее замена. Прибор включается нажатием на кнопку ON, после операции значения сбрасываются.

Критерии выбора

Измерительный инструмент в зависимости от конструктивных особенностей делятся на несколько основных видов:

  • ШЦ-I – устройство с губками с двух сторон и глубиномером;
  • ШЦК – инструмент с круговой шкалой;
  • ШЦТ-I – измеритель с односторонними губками;
  • ШЦ-II – помимо двухсторонних губок оснащен микрометрической рамкой;
  • ШЦ-III – устройство с губками с одной стороны, используется для определения величин больших деталей;
  • ШЦЦ – измерительный прибор электронного вида.

Штангенциркули изготавливают из специальной инструментальной стали. Она устойчива к износу, не деформируется и не подвергается коррозии при хранении прибора. Быстрое появление коррозионных изменений указывает на то, что сталь производителем использовалась низкокачественная.

В инструменте нужно учитывать длину шкалы (стандартные модели от 125 мм до 4000 мм), форму и количество губок. Допустимая погрешность указывается на приборе. В механических устройствах она обычно 0,1 мм, в электронных может быть 0,01 мм.

Хранят измерительное устройство в сухом месте, особенно строго это требование следует соблюдать при эксплуатации электронных моделей. Необходимо соблюдать и температурный режим, показатели температуры в месте хранения не должны быть ниже +5 градусов.

После использования инструмента с него нужно удалить всю грязь и пыль (проще это делать продувочным пистолетом) и протереть поверхности сухой ветошью. Подвижные элементы смазывают моторным маслом. Хранить измерительные приборы желательно в деревянном или пластиковом кейсе.

Измерительный инструмент Штангенциркуль,инструкция по применению.



Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов.

Измерить диаметр сверла или отверстия , размеры других небольших деталей с достаточной точностью линейкой не получится.В таких случаях нужно использовать штангенциркуль, который позволяет измерять линейные размеры с точностью до 0,1 мм. С помощью штангенциркуля можно выполнить измерение толщины листового металла, внутреннего и внешнего диаметров стальной трубы, диаметр высверленного отверстия, его глубину и другие измерения.

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия.
ШЦ-I



Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus). Для промышленности СССР одно время массово поставлялись штангенциркули фирмы «Columbus». Отсюда и закрепившееся «обиходное» колумбус или «коламбик».

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I



Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I



В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II



Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III



Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах



Устройство и принцип работы нониуса штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.



Устроен классический штангенциркуль следующим образом. На измерительной штанге с помощью пазов установлена подвижная рамка. Для того, чтобы рамка плотно сидела, внутри установлена плоская пружина и предусмотрен винт, для жесткой ее фиксации. Фиксация необходима при проведении разметочных работ.

На штанге нанесена метрическая шкала с шагом 1 мм и цифрами обозначены сантиметровые деления. На рамке нанесена дополнительная шкала с 10 делениями, но с шагом 1,9 мм. Шкала на рамке называется нониусом в честь ее изобретателя португальского математика П.Нуниша. Штанга и рамка имеют измерительные губки для наружных и внутренних измерений. К рамке дополнительно закреплена линейка глубиномера.

Измерения

выполняются зажимом между губками детали. После зажима рамка фиксируется винтом для того, чтобы она не сместилась. Количество миллиметров отсчитывается по шкале на штанге до первой риски нониуса. Десятые доли миллиметров отсчитываются по нониусу. Какой штрих по счету слева на право на нониусе совпадет с любой из рисок шкалы на штанге, столько и будет десятых долей миллиметра.


Как видно на фото, измеренный размер составляет 11мм, так как от нулевой отметки шкалы на штанге до первой риски нониуса получилось 11полных деления (11мм) и на нониусе совпала с риской шкалы штанги риска шестого деления нониуса (одно деление на нониусе соответствует 0,1 мм измерений).

Примеры измерения штангенциркулем отрезка трубы с круглым сечением.

Для измерения толщины или диаметра детали нужно развести губки штангенциркуля, вставить в них деталь и свести губки до соприкосновения с поверхностью детали. Надо проследить, чтобы плоскости губок при смыкании были параллельны плоскости измеряемой детали. Внешний диаметр трубы измеряется точно так же, как и размер плоской детали, только нужно, чтобы губки прикасались к диаметрально противоположным сторонам трубы.

Для того, чтобы измерять внутренний размер в детали или внутренний диаметр трубы, у штангенциркуля есть дополнительные губки для внутренних измерений. Их заводят в отверстие и раздвигают до упора в стенки детали. При измерении внутренних диаметров отверстий добиваются максимального показания, а при измерении в отверстии параллельных сторон, добиваются минимальных показаний.

В некоторых типах штангенциркулей губки не смыкаются до нуля и имеют собственную толщину, которая обычно на них выбита, например, число «10», хотя первая риска нониуса стоит на нулевой отметке. В случае измерения внутренних отверстий таким штангенциркулем к считанным показаниям по шкале нониуса добавляется 10 мм.

С помощью штангенциркуля типа колумбус, имеющего подвижную линейку глубиномера можно измерять глубину отверстий в деталях.

Для этого нужно полностью выдвинуть линейку глубиномера из штанги, вставить ее до упора в отверстие. Подвести до упора в поверхность детали торца штанги штангенциркуля, при этом не допуская выхода линейки глубиномера из отверстия.

На фотографии, для наглядности, я продемонстрировал измерение глубины отверстия, приложив линейку глубиномера штангенциркуля с внешней стороны отрезка трубы.

Как выбрать штангенциркуль — Токарный, измерительный инструмент, оснастка станков. Изготовление оснастки и инструментов под заказ. Услуги металлообработки. Производство деталей из металла.

Самым известным  мерительным инструментом является штангенциркуль. Назначение штангенциркуля измерять наружные, линейные размеры, такие как диаметры валов, уступы, габаритные размеры, глубину или как еще называют длину отверстия и т. д.  Без штангенциркуля не обходится ни одно предприятие особенно в машиностроительной и авиастроительной отраслях .    Устройство штангенциркуля крайне простое :  штанга, нониус, измерительная линейка, фиксирующий винт.  Именно простота, надежность и универсальность штангенциркуля обеспечило ему широкую известность. Штангенциркули обозначаются следующим образом: обычный штангенциркуль  -ШЦ, штангенциркуль цифровой обозначаются ШЦЦ, с круглой шкалой  — ШЦК. Как и любой мерительный инструмент, штангенциркуль имеет свою шкалу делений, например цена деления 0,01 означает, что штангенциркуль способен измерять размер с точностью до одной сотой миллиметра, или цена деления 0,1 — измеряет размер с точностью до одной десятой миллиметра, что менее точно сем у штангенциркуля с ценой деления 0.01мм.   Помимо цены деления у штангенциркуля всегда присутствует погрешность измерения. Сама погрешность измерения складывается из нескольких составляющих: износ рабочих частей штангенциркуля при многократных измерениях, человеческий фактор, при замере может дрогнуть рука как ни как все мы люди, загрязненность рабочих частей штангенциркуля. Считается что если погрешность составляет менее 10 процентов от  точности измерения т.е. цены деления то это является допустимой нормой. Еще хотелось бы заметить что время от времени штангенциркули должны проходить обязательную поверку.

Как выбрать штангенциркуль для измерения определенного размера?

Скажем необходимо измерить размер болта диаметром 10f7 (-0,049-0,030) штангенциркуль с ценой деления ШЦ-0,1 не подойдет, так как допуск измеряемой поверхности меньше цены деления штангенциркуля, здесь больше подойдет штангенциркуль ШЦЦ-0,01 с ценой деления 0,01.

Поверка штангенциркуля должна проходить один раз в 6 месяцев, и проходит она следующим образом. Ответственное лицо как чаще бывает это контролер на предприятии проводит измерение штангенциркулем специальной калиброванной плитки (их еще называют концевые меры) которая имеет точный номинальный размер и считывают полученный размер с штангенциркуля если значение размера отличается от заявленного размера концевой меры, то можно смело говорить о неисправности данного инструмента. Как правило не прошедший поверку инструмент ремонту не подлежит и должен быть заменен инструментом прошедшим поверку.

Для измерения трудно доступных размеров к примеру отверстий применяются штангеннутромеры, глубинных размеров- штангенглубиномеры, габаритных размеров штангенрейсмасы  к ним применяются такие же требования  как и к обычному ШЦ.

Штангенциркуль как и любой мерительный инструмент должен эксплуатироваться и храниться в специальных условиях. протирается штангенциркуль щелочным раствором для исключения возможности появления коррозии.  Предохраняет ШЦ от внешних механических воздействий  футляр.  При каждом измерении размера штангенциркуль должен быть взят из футляра и помещен в футляр.

Штангенциркуль -устройство, как пользоваться инструментом, фото – Ремонт своими руками на m-stone.ru

Штангенциркули служат для измерения наружных и внутренних диаметров, а также наружных и внутренних длин.

Кроме этого отдельными типами инструмента могут измеряться глубины. Удалённости наружных и внутренних уступов и выполняться разметочные работы.

Штангели различают по типам, моделям, диапазонам измерений и уровнем точности, которые могут быть от 0,1 до 0,01 миллиметра. Диапазон измерений, зависящий от размеров самих штангенциркулей довольно широк, от 0 до 4000 мм.

Сегодня поговорим об устройстве инструмента, о том как пользоваться им новичку, как правильно измерить внутренний, наружный размеры и глубину.

Считывание размеров

Самое простое считывание у штангенциркуля типов ШЦЦ. Величина размера отображается на дисплее.

Показание размера на дисплее ШЦЦ

У штангенциркуля типа ШЦК-1 на размер в целых миллиметрах указывает край рамки, а доли миллиметра с отклонениями в плюс или минус указывает стрелка круговой шкалы.


Считывание показаний на штангеле ШЦК-1

Значение измерений складывается из его целых и долевых составляющих. У нониуса, на целые значения миллиметров, указывает риска на шкале штанги, ближайшая или находящаяся в левой части нониуса или совпадающая с ней.


Считывание размера со штангенциркуля ШЦ

Количество десятых или пятисотых долей миллиметра определяется по одной из рисок на шкале нониуса, который имеет наибольшее совпадение с любой риской на шкале штанги.

Порядковое значение этой наиболее совпадающей риски нониуса, будет количеством десятых или двадцатых долей миллиметра. Сумма целых миллиметров и его долей, будет расстоянием между измерительными поверхностями.

Обратите внимание

При измерении внутренних размеров штангенциркулем типов ШЦ-2 и ШЦ-3. К показаниям отсчетного устройства следует прибавить суммарный размер губок.



Устройство штангенциркуля

Выше уже показаны основные элементы инструмента с названиями, однако давайте разберемся подробнее. В этом видео удачно показаны различные модели и примеры работы с ними, а также разобрано, из чего состоит штангенциркуль.

Механические модели

Они отличаются тем, что все замеры производятся ручным перемещением элементов и визуальным определением показаний по измерительной разметке.

В зависимости от конструкции изделия шкала может иметь различную длину (см. таблицу выше) и, соответственно допустимый диапазон измерения. Эти цифры не совпадают. Так, если длина разметки штанги инструмента составляет 14,5 см (цифровые обозначения могут быть проставлены не полностью, что видно на фото), то замерить с его помощью можно деталь или отверстие с шириной/диаметром/глубиной до 13…13,3 см.

Точность измерений определяется разметкой нониуса – до десятых или сотых долей миллиметра. Эта же цифра указывается на самом приборе в виде вот такой маркировки.

Каждый производитель, особенно зарубежный, может давать свою маркировку, поэтому при покупке изделия лучше уточнять у продавца, где именно эта маркировка проставлена и что она означает.

При работе с изделиями, производимыми в странах, где принята дюймовая система измерений (английская), может быть более удобен штангенциркуль с дюймовой разметкой нониуса в дополнение к миллиметровой.

Обратите внимание: в этом случае дюймовая разметка есть не только на нониусе, но и на штанге, а точность замеров указана отдельно для обеих систем измерения.

Электронные (цифровые) штангенциркули

В этих устройствах перемещение губок по штанге также выполняется вручную, но совмещение шкал и выдача замеров производится автоматически, с помощью отслеживания перемещения нониуса по магнитным меткам.

От частоты расположения меток и точности отслеживания зависит точность замеров.

Вот так может выглядеть «внутренность» цифрового штангенциркуля.

(Нижнее фото представлено в сильном увеличении)

Вот так выглядит вблизи основная часть электронного устройства.

Здесь тоже, как Вы видите, есть переключение с метрической системы измерений на дюймовую.

Стоит отметить, что при работе с такой моделью удобнее смотреть именно на показания на дисплее, отследить должным образом положение бегунка относительно разметки штанги труднее, чем в механическом устройстве.

Разметочные штангенциркули

Их стоит выделить в отдельную группу, поскольку с помощью этого инструмента можно не только замерить необходимый элемент изделия, но и перенести размер на другую деталь. Их особенностью является жесткая фиксация элементов инструментов относительно друг друга после выполнения замера – только в этом случае можно разметить деталь с необходимой точностью.

На этом фото представлена модель ШЦРТИ 200 – 0,1 с иглами. Напомним, что буква «Т» в маркировке означает изготовление губок или, в данном случае, игл, из твердого сплава.

Модель ШЦКТ-I- 150 – 0,02 с круговым нониусом, применяется в основном для замеров, но и для разметки также.

Модель ШЦР 150 – 0,1 с циркульной системой разведения губок.

Цифровой инструмент ШЦЦРТ 300 – 0,01 с циркульным разведением губок и точностью до сотых долей миллиметра.

Измерение наружных диаметров

Размер на штангенциркуле — это расстояние между его измерительными поверхностями. Каким бы точным устройство не было его показания зависят от правильности снятия размера.

Величина измеренного наружного диаметра будет равна расстоянию между поверхностями только при условии их плотного прижима к поверхностям составляющих размер, которые можно назвать контур поверхностями.

Для выполнения условий плотного беззазорного прижима к поверхности цилиндра, штанга инструмента должна быть параллельна линии измеряемого диаметра или перпендикулярна его оси. Неправильное положение штанги приведёт к ошибке в измерении.


Примеры неправильной установки инструмента

Увеличение пятна контакта губок с поверхностью цилиндра облегчает установку инструмента в правильное положение.

Это делается за счёт наклона плоскости штангенциркуля, под углом к оси цилиндра, не нарушая перпендикулярности к ней штанги.


Наклон плоскости штангенциркуля

Приложение штанги к плоскости близлежащего торца, задаст штангенциркулю правильное положение при измерениях диаметров любой величины.


Правильное положение инструмента


Правильное положение при измерении диаметра


Ориентируемся визуально

В случае, когда нет такой возможности, остаётся ориентироваться визуально.

Измерение цилиндрических поверхностей

Величина цилиндрического отверстия будет равна расстоянию между измерительными поверхностями губок, при наибольшем их разведении в сочетании с плотным прижатием к поверхности отверстия.

Боковые измерительные поверхности инструмента должны быть установлены симметрично и перпендикулярно оси отверстия.


Симметрично и перпендикулярно оси отверстия

Измерение внутреннего диаметра штангенциркулем типа ШЦ-2 или ШЦ-3.


Правильное положение инструмента

Чтобы точнее установить инструмент, его достаточно чуть-чуть подвигать в отверстии.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.


Параллельность к поверхности штанги


Параллельность к поверхности штанги

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.


Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.


Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.


Неправильное положение


Правильное положение


Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов.

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.


Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Популярное: Изготовить стусло своими руками, или купить готовое?

Способ жёсткого прижима при замерах

Правильное позиционирование штангенциркуля при осуществлении замера предполагает прижим давлением непосредственно на рёбра губок.


Жесткий прижим губок

Давление на рёбра не может привести к перекосу рамки, а это значит, что жесткий прижим с легким покачиванием, только улучшит точность съема размера.

Важно недопущение перекоса рамки при достижении плотного прижима

. После нахождения положения, стопорный винт зажимается для выведения инструмента из контакта с деталью и последующего считывания размера.

Инструкция по использованию штангенциркуля

Штангенциркуль, инструкция по использованию которого позволяет проводить довольно точные замеры, имеет простую конструкцию. Использовать его тоже достаточно просто. С помощью него можно определить внутренние и наружные габариты деталей. Мастер может узнать, какой глубиной обладают отверстия и всевозможные выступы.


Рекомендуем: Регулировка карбюратора любой бензопилы своими руками

Схема устройства штангенциркуля.

Особенности использования штангенциркуля

Штангенциркуль представляет собой высокоточное средство измерительной техники. Полученные в ходе измерений данные будут иметь точность в пределах 0,1-0,01 мм. Если перед вами встала необходимость определить наружные и внутренние габариты, то следует использовать снизу расположенные широкие, а также вспомогательные заостренные губки. Последние из упомянутых выше применяются и для осуществления разметки поверхности деталей.


Четыре вида измерения штангенциркулем.

Глубину отверстий и габариты выступов можно определить посредством глубиномера, который выступает в роли составляющей части описываемого инструмента. Конструкция штангенциркуля может быть разной, например, нониусной, стрелочной или электронной. Последние два варианта имеют еще второе название — циферблатный и цифровой штангенциркули соответственно. Все они обладают одинаковой конструкцией, а отличие их состоит только в типе отсчетного устройства.

Вышеупомянутые обстоятельства указывают на то, что принципы использования штангенциркуля нониусного, стрелочного или цифрового типов совершенно одинаковы, однако разница есть, и состоит она только в представлении информации прибором. По этой причине целесообразно рассмотреть пример одного из инструментов, например, нониусного.

Подготовка перед измерением


Цифровой штангенциркуль.

Перед использованием штангенциркуля его необходимо очистить от смазки и частичек пыли, уделив внимание поверхностям, которые будут задействованы в измерениях. Далее инструмент требуется проанализировать на точность. Если работа выполняется посредством нониусного прибора, сделать это будет просто — для этого только необходимо совместить главные (широкие) губки штангенциркуля, которые расположены снизу. При этом о обеих шкал должны совпасть. Одновременно с этим 19-ая отметка шкалы должна совпасть с 10-ой — на нониусе. При соблюдении названных условий прибор можно считать исправным и полностью готовым к проведению измерений.

Руководство по использованию регламентирует правила и для анализа стрелочного и цифрового штангенциркулей, при этом тоже предстоит сопрячь между собой губки прибора.

В случае с циферблатом стрелочного инструмента указатель должен оказаться на нулевой отметке.

Тогда как на экране электронного аппарата должно появиться обозначение «0».

Осуществление измерений


Измерительные инструменты.

При проведении работ необходимо соблюдать осторожность, так как измерительные основания губок прибора обладают опасными краями. Для определения внешнего размера элемента следует плотно зажать его между главных, снизу расположенных губок. Инструмент при этом необходимо удерживать в правой руке, четыре пальца должны обхватить штангу, тогда как большой палец следует расположить на рамке. Рамку стоит перемещать большим пальцем, и после достижения нужного шага между губками, которые сопрягаются с измеряемым основанием, она закрепляется посредством зажима.

Перед тем как считать конечный результат, следует удостовериться в том, что губки приняли верное положение, при этом перекосов быть не должно, а при перемещении элемента между ними должно чувствоваться усилие.

Определение внутренних параметров и глубины

Внутренние параметры определяются посредством заостренных полостей, для чего их будет нужно привести в сопряженное состояние и расположить в измеряемый элемент детали. После этого вспомогательные губки можно развести. Перед считыванием данных необходимо проанализировать соблюдение вышеописанных условий.

Для того чтобы определить глубину, будет необходимо расположить в отверстии находящийся на торце прибора глубиномер. После этого можно начать раздвигать главные губки, пока глубиномер не соприкоснется с поверхностью. После того как это произойдет, можно смотреть, каковы показания. Эта же технология позволит еще и проанализировать габариты выступов. Стоит учесть, что не каждый инструмент имеет глубиномер.

Этапы проведения измерений:

подготовка прибора, включая его очистку и анализ точности; выставление значения прибора на нулевую отметку или максимально возможную для проведения измерения; процесс измерения; считывание данных.

Считывание показаний

Наиболее сложно считать информацию с нониусных приборов. Для того чтобы это сделать, прибор необходимо удерживать перед глазами, если несколько сместить штангенциркуль в сторону, то не избежать погрешностей. Не имеет значения, какой параметр анализировался, считывание производится по одному принципу.

Основание шкалы прибора обладает некоторым скосом, который необходим для эффективного совмещения ее с главной шкалой, по взаимному расположению данных градуировок и можно определить параметры элемента. Первоначально следует оценить количество целых миллиметров, которое соответствует значению деления главной шкалы, расположенной слева от нулевой отметки прибора. После следует определить число долей миллиметра. На шкале располагается штрих, который совпадает с отметкой главной шкалы. Если подобных штрихов несколько, то нужно использовать значение, наиболее приближенное к нулю нониуса.

Источник: moiinstrumenty.ru

Для чего нужна дополнительная рамка

Этот приём доступен для штангенциркулей типов ШЦ-2 и ШЦ-3, у которых есть вспомогательные рамки. Винт на основной рамке поджимается настолько, чтобы ход прижимной пружины был выбран, но рамка была заблокирована не полностью, а передвигалась с затруднением.


Измерение с помощью вспомогательной рамки

Губки штангенциркуля устанавливаются в приближенные к размеру положение. Винт на вспомогательной рамке зажимается, и дальнейший подвод губок до уплотненного контакта с измеряемыми поверхностями делается за счёт механизма подачи на вспомогательной рамке.


Измерение штангенциркулем размеров с погрешностью до 5 микрон

Снятие размера можно считать совершенным при достижении легко уплотненного контакта измерительных поверхностей с контр-поверхностями.

Полученный уплотненный контакт проверяется подвижками губок относительно контр-поверхностей, а также входом и выходом из контакта.

Как измерить глубину и удаленность уступа

Замеряя глубину, сторона торца штангенциркуля находящаяся со стороны выреза на глубиномере, прижимается к ближней поверхности образующей длину уступа.


Вырез на глубиномере

Одно из назначений выреза на глубиномере, обходить радиусы, оставленные режущим инструментом на вершинах углов уступов. Штанга инструмента должна быть параллельна линии размера одновременно боковой поверхностью и ребром.


Правильное снятие размера

Размеры снятые глубиномером не отличаются стабильностью, из-за того что в большинстве случаев, правильная установка штанги контролируется только визуально.

Поэтому лучше сделать несколько замеров и за правильный результат принять наименьшую его величину. В какой-то степени правильные установки штангенциркуля будет способствовать прижим глубиномера к поверхности, которая параллельна линии измеряемой глубины.


Поджим глубиномера

Измеряя большие длины, нужно следить, чтобы не было изгибов глубиномера, и помогать в сохранении его прямолинейности.

Чтобы узнать глубину радиальной канавки, штанга и глубиномер устанавливаются параллельно в 2 плоскостях и симметрично линии диаметра цилиндра.

Замеряем глубину радиальной канавки

Для более точных и стабильных измерений глубин, применяется специальный штанговый инструмент штангенглубиномер.

Косвенные измерения

В конфигурации деталей, могут встречаться наружные и внутренние размеры, которые нельзя непосредственно измерить штангенциркулем.


Невозможно сделать замер №1

Невозможно сделать замер №2


Невозможно сделать замер №3

В таких случаях поможет применение других инструментов или косвенных измерений.


Схема косвенных измерений

Косвенными измерениями, искомый размер детали вычисляется из результатов полученных прямыми измерениями размеров связанных с искомым.


Вычисляем размер

Длина между выступами посередине не поддаётся прямому измерению. Замеряем общую длину и длины частей детали прилегающих к нужным нам сторонам, вычитаем их размеры из общей длины детали.

Как измерить расстояние между центрами отверстий?

Измеряем диаметры обоих отверстий, а потом перемычку между отверстиями, прибавив к длине перемычки, величины радиусов обоих отверстий, выясняем межцентровое расстояние.


Замер диаметров

чтобы измерить глубину канавки нам понадобится мостик. В качестве мостика используем подходящую шайбу. Из полученного результата измерений вычтем высоту шайбы и получим глубину канавки.


Измерение диаметра канавки

Применение косвенных замеров поможет, когда измеряемый диаметр превышает рабочий диапазон имеющегося штангенциркуля. Начнем с измерения глубины губок от ребра штанги, назовем ее буквой H.


Снимаем размер губки штангенциркуля

Оперев ребро штанги на поверхность диаметра, сводим губки до касания обеих поверхностей этого диаметра и получаем длину хорды.


Измеряем хорду

А далее используем формулу: D=L²/(4*H)+H Подставляя в неё известные нам числовые значения, находим искомый диаметр.

Эту формулу можно применить для расчётов радиусов секторов. Если вылет штанги будет великоват, его можно уменьшить установкой штанги через мерную прокладку.


Находим радиус сектора

Дальнейший расчет аналогичен предыдущему.

Как работать штангенциркулем

Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.

Важно! Перед любыми манипуляциями с прибором, выставите нулевой уровень. Для этого сведите губки друг с другом и сверьте значения. Между губками не должно быть просвета.

Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную. Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь. Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.


Необходимо зафиксировать положение меток с помощью прижимного винта

Рекомендуем: Как сделать лопату для уборки снега своими руками?

После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.

Как устроен штангенциркуль ШЦ-1

Штанга с миллиметровой шкалой. Едино со штангой сделаны неподвижные губки для измерения наружных размеров, а другая, для измерения внутренних.


Штанга со шкалой

Рамка, которая передвигается по штанге, прижимается к ней установленной внутри пружиной.


Подвижная рамка

Подвижные губки, одна из которых для наружных, а вторая для внутренних измерений неразъемно соединены с рамкой.

Нониусная шкала на рамке может состоять из 10 делений. Для штангенциркуля с точностью до 0,1мм из 20 делений для инструментов с уровнем точности до 0,05мм.

Шкала нониуса находится как на самой рамке, так и на отдельной пластине, которая крепится к рамке винтами. Это позволяет регулировать шкалу нониуса относительно шкалы штанги.


Разная шкала делений

Глубиномер, связанный с рамкой, направляется пазом в штанге, он служит для измерения глубин и удалённости уступов. Стопорный винт на основной рамке предназначен для её фиксации со штангой в любой точки перемещения.


Глубиномер и стопорный винт

Одна пара губок имеет заужение измерительных поверхностей на крайней части своей длины, а вторая пара на всей длине, что создает дополнительные возможности при измерениях.

Популярное: Самодельный пресс из домкрата своими руками просто и доступно

Как пользоваться штангенциркулем

Этот универсальный инструмент способен не только измерить диаметр и линейный размер наружных и внутренних поверхностей, глубину отверстий, но также и разметить заготовки деталей, нанести линии границ для последующей их обработки.

История создания штангенциркуля уходит корнями в средние века. Первые упоминания мы находим о том, что в начале 16 века Педру Нунишем, португальским математиком, был изобретён нониус — прародитель штангенциркуля. Позже, в 1631 году во Франции математик Вернье создал аналогичный инструмент, названный верньером или нониусом. Впоследствии нониусом назвали шкалу на рамке прибора.

Штангенциркуль – это обычный циркуль на немецком языке, приспособление для проведения дуг, окружностей большого диаметра. Сам измерительный инструмент по-немецки – Messschieber (Schieblehre), что в дословном переводе значит — раздвижной измеритель (линейка). Линейка-штанга дала название этому прибору. В советские времена штангенциркуль с глубиномером называли «колумбусом», а более высокого качества, применяемый, например, в авиастроении, оборонной промышленности – «маузером», по названию компаний, осуществлявших их поставки.

В наше время существует несколько видов штангенциркулей с различной точностью измерений. Согласно ГОСТу их изготавливают четыре основных типа:

1) тип I – двусторонние с глубиномером;

2) тип Т-1 – односторонние с глубиномером и измерительными поверхностями из твердого сплава;

3) тип II – двухсторонние;

4) тип III–односторонние.

Шкала отсчёта инструмента бывает в виде линейки-нониуса, круглого циферблата со стрелочкой и цифрового электронного индикатора. Штангенциркули типа ШЦК имеют круговую шкалу со стрелкой, на которой мы видим доли миллиметров. Стрелка, наклоненная вправо, показывает на сколько сотых миллиметра размер больше целого значения. Стрелка влево – на сколько долей миллиметра величина измерений меньше целого числа. Тип ШЦЦ снабжён цифровым индикатором, показывающим на электронном табло точные измерения до двух знаков после запятой. Инструмент также может измерить глубину паза и внутренний диаметр детали. Штангенциркули IIи III типа комплектуются разметочным приспособлением с устройством для тонкой установки рамки с микрометрической подачей. В условном обозначении инструмента указывается его тип, вид шкалы и устройства отсчёта, диапазон измерений и цена одного деления. Например, ШЦК-1-250-0,02 – это штангенциркуль I типа, шкала круговая, диапазон – до 250 миллиметров, цена деления – 0,02 мм.

Подробно рассмотрим устройство прибора на примере ШЦ-1. Он состоит из штанги, рамки, двух пар губок – для внутренних и наружных размеров, шкалы нониуса и шкалы штанги, линейки глубиномера и стопорного винта для фиксации рамки. Штанга похожа на линейку длиной 150 мм с ценой деления 1 мм, на ней нанесены цифры, означающие величину в сантиметрах. Неподвижные губки установлены на штанге. Благодаря форме дополнительных губок, напоминающей лезвия ножа, во время снятия внутренних размеров шкала сразу покажет нам их итоговые цифры. Линейка глубиномера прикреплена к двигающейся рамке. По штанге в пазах может двигаться рамка с подвижными губками. При проведении измерений она фиксируется с помощью стопорного винта. Дополнительная шкала нониуса на рамке имеет 10 делений шириной 1,9 мм. Цена деления по нониусу у ШЦ-2 составляет всего лишь пять сотых или одну десятую миллиметра. Для определения размеров внутренних диаметров нужно приплюсовать к полученным числам ширину ступенчатых губок этого инструмента, обозначенную на нём.

Для того, чтобы штангенциркуль всегда оставался точным измерительным прибором, с ним нужно очень аккуратно обращаться. И до, и после работы его нужно протирать мягкой ветошью, так как остатки пыли или смазки могут повлиять на точность измерений. Для очистки нельзя пользоваться предметами, которые могут нанести механические повреждения. Например, наждачная бумага или канцелярский нож. Хранят инструмент только в сухих местах, защищенных также от попадания солнца и любого нагрева. Во время измерений избегают влаги на поверхностях деталей и руках. Измеряемые изделия должны обладать гладкой поверхностью, чтобы не повредить измерительные кромки. И, конечно же, ни в коем случае не допускается бросать прибор или ронять его на пол.

Перед работой обязательно нужно провести проверку всех частей штангенциркуля. Губки должны быть ровными, цифры на шкалах – хорошо различимые, а глубиномер не выступает из края штанги. Размеры будут точно определены, если первый штрих на штанге-линейке совпадает с таким же на нониусе, а для ШЦ-1 последняя черта на основной линейке должна совпасть с девятнадцатой по счету линией на рамке. Во время измерений не допускаем перекоса составных частей. После совмещения измерительных кромок и поверхностей детали, фиксируем последнюю при помощи стопорного винта. Размеры определяем, держа штангенциркуль на уровне глаз. Рамка не должна болтаться на линейке, перемещаем её очень плавно, не делая резких движений.

Итак, приступаем к измерениям длины, ширины или наружного диаметра предметов. Разводим губки для снятия наружных размеров и точно совмещаем с измеряемой плоскостью до достижения строгой параллельности измерительных кромок поверхности заготовки. После этого фиксируем её винтом. Шкала штанги определит целое число миллиметров, а шкала нониуса – цифры после запятой. Линия, по которой штрихи на двух шкалах идеально совпадут, покажет нам количество десятых долей на вспомогательной шкале. То есть, если на рамке эта черта напротив цифры два, значит, добавляем к целому числу на штанге 20 сотых миллиметра.

Губками для внутренних измерений будем определять внутренний диаметр цилиндрической втулки, например. Заводим их в отверстие перепендикулярно к линии поверхности в точке касания до совмещения с границами отверстия. Размер высчитываем так же, как и при проведении наружных измерений. Измеряя диаметр инструментом ШЦ-2, плюсуем к полученной цифре ширину губок, указанную непосредственно на их поверхности (к примеру, 10). Фиксирующий винт даёт нам возможность застопорить губки по размеру оригинальной детали, и, в дальнейшем, использовать штангенциркуль в качестве стандарта для заготовок.

Глубину детали измерим линейкой-глубиномером. Аккуратно выдвигаем её из штанги до тех пор, пока она не упрётся в дно измеряемой заготовки или в поверхность, на которой она установлена, в случае сквозного отверстия.

Для разметки деталей применяется штангенциркуль типа ШЦ-2. С помощью верхних губок инструмента можно нанести засечки, провести окружности, отметить границы заготовки.

Напоследок, о народных умельцах, которые экономят на покупке инструмента. Затачивая штангенциркуль ШЦ-1 на шлифовальном круге, они получают приспособление для разметки поверхностей, аналогичное ШЦ-2. Заострёнными губками для снятия наружных размеров можно чертить окружности или размечать заготовки. Единственный недостаток: из-за нагрузок этот инструмент прослужит недолго, и его опять нужно будет покупать и обрабатывать.

Устройство ШЦ-2 и ШЦ-3

Штангенциркуль шц-2 отличается от типа ШЦ-1 измерительными губками. ШЦ-2 имеют четыре измерительные поверхности две плоские, для наружных измерений и две цилиндрические, для внутренних.

Рабочие повехности губок ШЦ-2

Размер между плоской и цилиндрической измерительной поверхностью губок имеет точный размер, а его суммарное значение, указывается на одной из них.

В нашем случае этот размер 10 мм и он равен минимальному внутреннему размеру, который можно измерить. Поверхности для внутренних измерений ограничены по длине прямоугольными уступами параллельными штанге. Эти выступы используются для обеспечения правильной позиции при измерении.

Вторая измерительная пара заострена, а их измерительные поверхности заужены по всей длине. Это пара имеет измерительно-разметочные функции, потому что их заострениями могут наноситься мерные разметочные риски.


Разметка с помощью ШЦ-2

Заужение, на измерительных поверхностях разметочных губок, позволяет делать измерения различных поднутрений. Например, в узких неглубоких канавках или перемычек между отверстиями.

Кроме основной рамки у штангенциркуля типа ШЦ-2 предусмотрена ещё вспомогательная рамка со стопорным винтом. Вспомогательная рамка соединена с основной через микрометрический винт и гайку с рифленой поверхностью.

При застопоренной вспомогательной рамке, основная рамка может приближаться или удаляться от вспомогательной.


Вспомогательная рамка

Такой прием используется при некоторых измерениях, когда нужна точная подводка губок к измеряемым поверхностям. Штангенциркули типа ШЦ-3 отличаются от типа ШЦ -2 только отсутствием пары измерительно-разметочных губок.

Штангенциркули такого типа предназначены для измерений в самом большом размерном диапазоне.

Устройство и использование штангенциркуля

У каждого изделия имеется:

  • Штанга, напоминающая линейку со множеством делений. Именно на этот компонент крепятся все остальные детали.
  • Две губки, предназначенных для измерения внутренних поверхностей (например, диаметра отверстия).
  • Две губки, использующихся при измерении наружных поверхностей (к примеру, длины гвоздя).
  • Ползунок — деталь разметочного штангенциркуля, которая отвечает за показания измерений.
  • Глубиномер (присутствует не во всех моделях). Как понятно из названия, он используется для замеров глубины.
  • Винт, который закрепляет положение губок.
  • Кнопка для обнуления (имеется только в электронных изделиях) — предназначена для сброса показаний.

Пожалуй, наиболее важный компонент в любом разметочном штангенциркуле — это губки. Устройство сделано таким образом, что одна из половинок губки остаётся на месте, а другая перемещается на заданное расстояние. При любом замере придётся использовать эти детали, поэтому их производят из твёрдых сплавов, чтобы гарантировать устойчивость к износам.

Губки штангенциркуля разметочного фиксируются закрепляющим винтом. Это относится
к внутренним и внешним губкам. Таким образом, можно узнать расстояние между ними в удобном для себя положении.
Для использования механического штангенциркуля, необходимо знание шкалы нониуса (её можно без труда найти в интернете). Совсем иной подход реализован в электронных устройствах.

Здесь от пользователя не потребуется определённых знаний — все полученные значения указаны на электронном дисплее.

Инструменты типа ШЦК-1 и ШЦЦ-1

Тип штангенциркуля ШЦК-1 также механический со счетным устройством долей миллиметра в виде круговой шкалы на рамке. Точность его выше, чем у нониуса и в зависимости от модели может быть от 0,01 до 0,02 мм.


Штангенциркуль ШЦК-1

К недостаткам этого типа измерительного инструмента, можно отнести их механическую уязвимость и чувствительность к загрязнениям отсчетного механизма.

Штангенциркуль типа ШЦЦ-1 или цифровой, отличается тем, что в его рамке вмонтировано отсчетное устройство с дисплеем, на котором указывается расстояние между измерительными губками.

Разрешение у таких штангенциркулей более высокое, до одной сотой миллиметра, а дисплей обеспечивает удобное считывание размеров.


Считывание размеров штангенциркулем ШЦЦ-1

На счетном устройстве, кнопочное управление настройками. Цифровому штангенциркулю присущи все достоинства и недостатки электронных устройств в частности на их повышенную точность влияет температурное расширение штанги.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Читать также: Самодельная ленточная пила своими руками чертежи

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить тонность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, не закрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм добавлять не нужно, плюс 0,23 мм по шкале барабана, в результате сложения получаем: 13 мм+0 мм+0,23 мм=13,23 мм.

Микрометр с цифровым отсчетом результатов измерений применять удобнее и позволяет измерять с точностью до 0,001 мм.

Если, например, села батарейка, то цифровым микрометром можно выполнять измерения точно так же, как и гладким МК-25, так как имеется и система отсчета по делениям с точностью 0,01 мм. Цена микрометров с цифровым отсчетом результатов измерений высока и для домашнего мастера неподъемна.

Проверка и регулировка штангенциркулей

Штангенциркули, как и любой измерительный инструмент, могут потерять свою точность и за нарушение настройки, механических повреждений и естественного износа.

Прямолинейность инструмента, со стороны боковых поверхностей и ребер, проверяется лекальной линейкой на отсутствие просвета.

Между соединенными губками штангенциркуля не должно быть светового зазора, а крайняя левая риска на нониусной шкале, должна строго совпадать с риской нуля на шкале штанги. Падение штангенциркуля даже с небольшой высоты может повлечь за собой изгиб губки относительно штанги.


Проверка прямолинейности инструмента

Даже самые незначительные изгиб создает недопустимый зазор между губками, приводящий к нарушению измерений. Такие изгибы можно выявить проверкой лекальным угольником класса точности не менее второго.


Контроль исправности губок на просвет

Между угольником, прижатым к штанге и измерительными поверхностями губок не должно быть светового зазора, но как видно на фото, он есть.

Выявленные изгибы можно исправить легкими ударами по ней в нужном направлении медным инструментом. После каждого ударного воздействия, следует проверка угольником на просвет. И так до полного восстановления перпендикулярности губки к штанге.


Зазор между сведенными губками виден на просвет

При выверенных и сведенных измерительных губках должно быть совпадение крайней левой риски нониусной шкалы с нулем на шкале штанги.

Механически закреплённые нониус позволяет откорректировать за счёт регулировки. Проверку цилиндрических губок на предмет износа у штангенциркулей типов ШЦ-2 и ШЦ-3 можно сделать микрометром.

Проверка на просвет губок для внутренних измерений на штангенциркуле ШЦ-1 не приведёт к объективной оценки, в силу того, что эти губки могут заходить друг за друга.

Их можно проверить замером калиброванных отверстий, в качестве которых могут быть использованы отверстия в новых подшипниках.

Глубиномер при сведённых губках должен быть строго на одном уровне с торцем штанги. На точность глубиномер проверяется измерением плоскостности, при котором результат измерения должен быть нулевым.

Какова цена деления штангенциркуля и как считывать показания

Для начала запишите основные показания на шкале, которые отразились на основной штанге. Каждый шаг деления равен 1 мм, либо другому значению, которое указано обычно в технической документации к прибору. Далее результаты суммируются между собой, и получается результат измерения детали или какого-то предмета.

Совет! На нониусной шкале шаг может равняться как 0,1 мм, так и 0,05 мм

Сначала складываются доли, которые путём сложения переводятся в целые числа. Десятые доли миллиметра указываются на нониусной шкале. Если деталь очень маленькая, то важна правильно обезжирить инструмент, чтобы не допустить неточных измерений. При длительном хранении инструмента и его нечастом использовании следует обработать его с помощью антикоррозийного раствора.


Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки

Совет! Для того, чтобы измерить глубину детали, или полости, используют специальный выдвижной глубиномер. Это тоже выдвижная линейна, только выдвигается она вниз. Далее губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений. Таким измерителям измеряются лунки и мелкие выбоины, а также подбирается саморез.

Регулировка перемещения рамки

На инструменте различных типов и моделей прижим рамки к штанге осуществляется пружиной. Пружина, установленная в рамке выгибом от штанги, имеет возможность регулировки прижимного усилия за счёт поджатия ее винтом.

Но вместе с этим уменьшается вероятность перекоса рамки при давлении на неё целью режима губок. Установка прижимной пружины в некоторых моделях может быть выгибом вниз. При такой установке, прижим не регулируется винтом и является равномерным по всей длине перемещениях рамки.

КАК ПОЛЬЗОВАТЬСЯ ШТАНГЕНЦИРКУЛЕМ

Штангенциркулем высчитывают диаметр кругляков вплоть до 0,1 мм. А также запросто выверяют толщу металла и глубину выемок на поверхностях.

Давайте же разберемся, какие бывают виды этих измерителей и как правильно их использовать для каждого конкретного случая.

Познавательная статья: 6 самых распространенных неисправностей стиральных машин и способы их устранения

Что можно измерить штангенциркулем?

Измерительный инструмент незаменим для измерения диаметра детали. В том числе крупных заготовок. А также для сведений о величине зазора или выступа между элементами.

Какие бывают штангенциркули?

Девайсы разделяют на три категории:

  1. Нониусные — их конструкция максимально проста. Они пользуются спросом в домашних условиях для замеров с помощью шкалы делений.
  2. Стрелочные отображают результаты на циферблате.

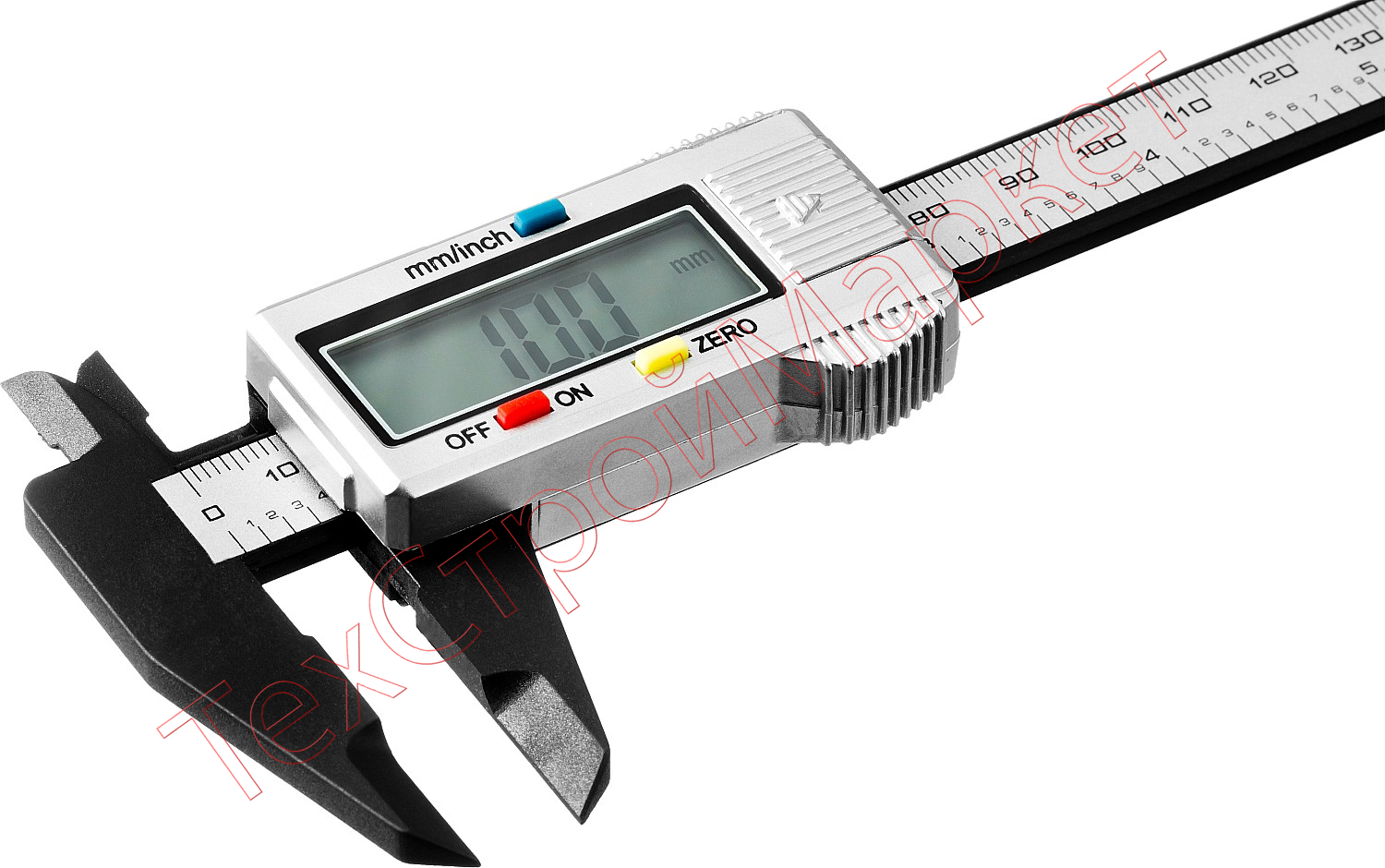

  3. Цифровые — самые точные. Они автоматически показывают показания на табло дисплея.

Рассмотрим каждый вид подробнее ниже по тексту.

Нониусные (классические)

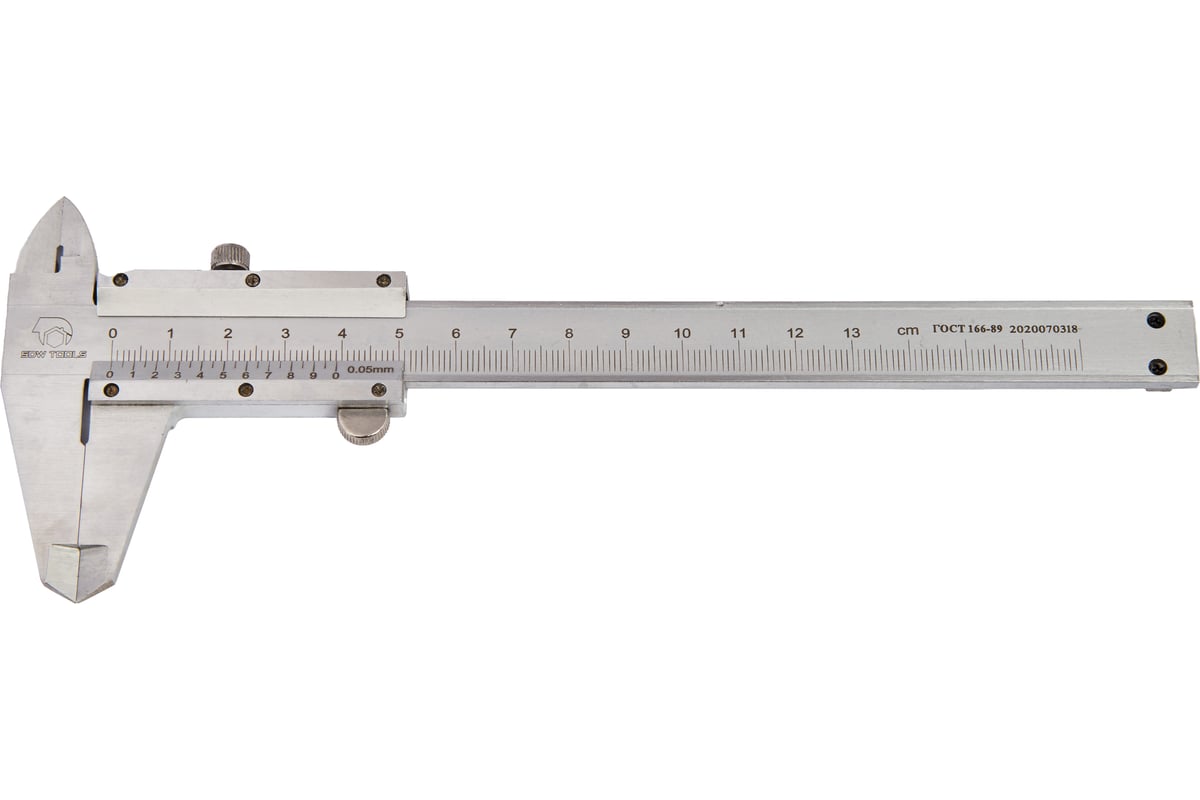

В основе измерительного девайса предусмотрена линейка-штанга с губкой — одной или двумя, в зависимости от модели. На девайсе обозначена шкала, шаг которой составляет 1 мм.


  1. С одной стороны разметки расположена рамка с дополнительной деталью (нониусом), положение которого можно изменять. В случае ее сопоставления с основой, можно получить точнейшие сведения до долей миллиметра в десятках или сотнях.
  2. На второй части увеличенное в масштабе нанесение в мм — для упрощения расчета.




Статья для столяров: Как выбрать полировальную машину: 2 типа и 7 характеристик в помощь

Стрелочные

Эта категория девайсов известна так же как циферблатные. По конструкции штангенциркуль похож на нониусный. Однако, вместо дополнительной шкалы используется механическая головка для замеров. Это подвижная рамка, объединенная с круглым циферблатом и стрелкой, привод которой обеспечивается шестеренкой. На поверхности штанги расположена небольшая рейка с зубьями, которая вращается по планке. Также на циферблате смещается стрелка, которая показывает пройденное расстояние.

Судя по отзывам, такая модель удобнее классического прибора. На ней нет необходимости высматривать совпадения штрихов на основной линейке и нониусе.

Цифровые

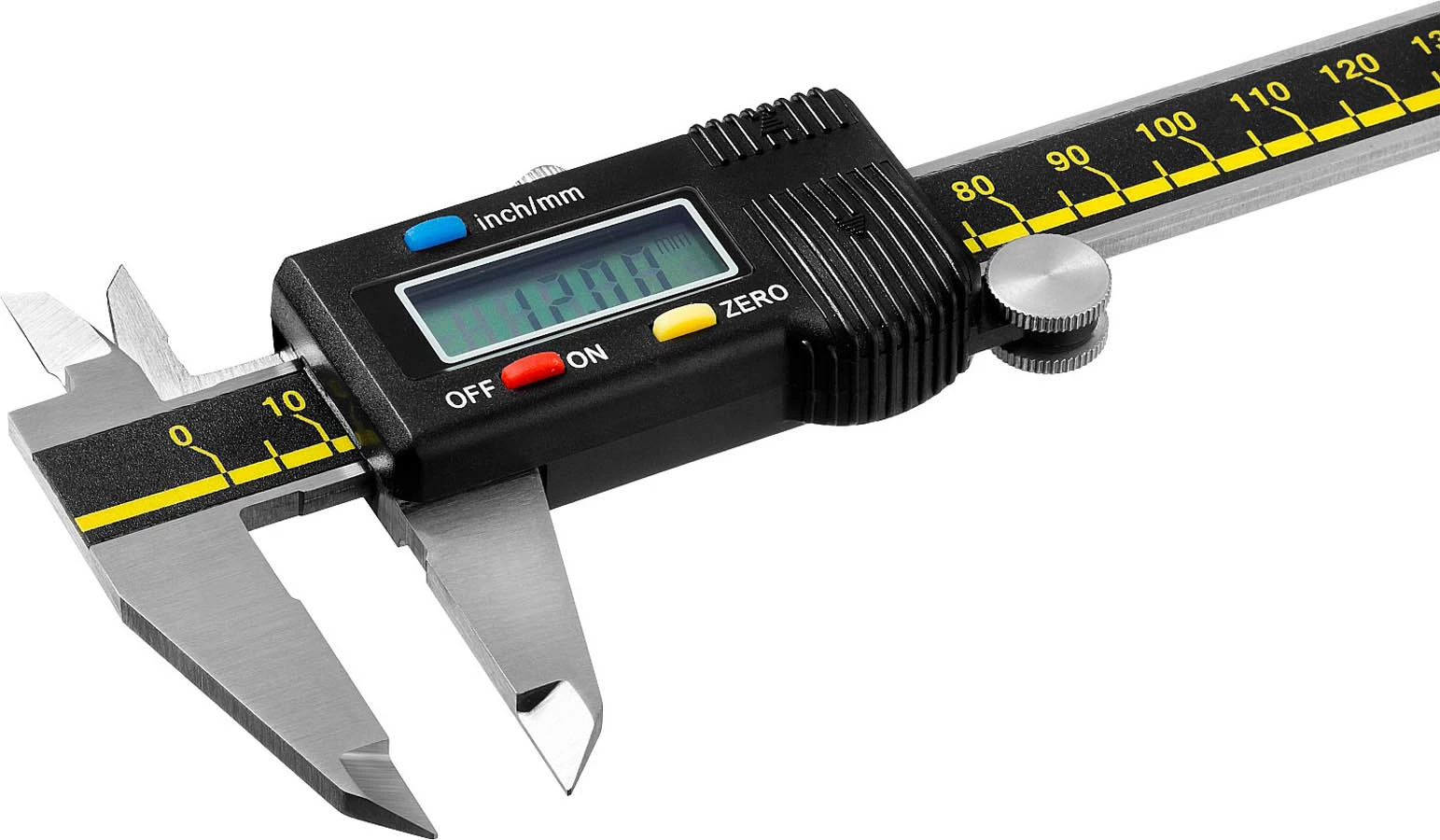

Такие устройства идентичного склада как у двух вышеописанных модификаций. Только вместо нониуса — электроголовка. Датчик замеряет, после этого результаты появляются на экране.

У каждого из приборов свои ключевые особенности в использовании. Их стоит принимать во внимание перед проведением замеров. Подробнее об этом — в таблице:

Конструкция штангенциркуля

Рассматривая, какие бывают модификации штангенциркуля, определимся с составляющими устройства:

  • Длинная плоская планка со шкалой деления (длина, в среднем, от 120 до 4000 мм) обозначена в миллиметрах. На ней прикреплены две группы губок, используемых для измерения внутреннего и внешнего диаметров. В зависимости от комплектации инструмента, губки могут быть плоской или заостренной формы;
  • фиксация замеров осуществляется шпинделем. Такая конструкция оптимальна, когда необходимо провести замеры, а после сделать дополнительные вычисления;
  • предусмотрен глубиномер, который вычисляет высоту комплектующей или заготовки. Встречается не во всех приборах.

Измерители производятся из сплавов износостойких сталей, и усиливаются напайками из сплава твердых металлов. Это делается для того, чтобы устройство можно было использовать как разметочное, так как обычные губки достаточно быстро изнашиваются и производимые замеры получаются неточными.

В тему: Как выбрать набор инструментов для дома: 4 базовых предмета

Инструкция по использованию штангенциркуля

Перед проведением замеров устройство очищают от загрязнений и ставят губки в исходную позицию — где отметки на шкале соответствуют нулю. Чтобы произвести замеры диаметра или определить размер, необходимо:

  1. За счет передвижения рамки развести металлические пластины в разные стороны.
  2. Приставить прибор к детали, размер которой предстоит выяснить, и сдвинуть пластины таким образом, чтобы они плотно прилегали к стенкам комплектующей.
  3. После необходимо обездвижить дополнительную рамку, подтянув стопорный винт.
  4. Вынуть прибор из детали (или убрать запчасть, в зависимости от того, внешний или внутренний размер необходимо было выяснить). Затем считать то, что замеряно.

Если на измеряемом предмете можно рассмотреть шкалу на штангенциркуле, тогда проще считывать результаты без выполнения 3 и 4 пунктов.

Увлекательная статья: Сколько электроэнергии потребляет компьютер — как узнать: 3 способа

Считывание результатов

Разметки, нанесенные на планку, обозначены в миллиметрах. Чтобы определить диаметр детали, достаточно посмотреть значения, которые совпадают на подвижной и неподвижной шкале — это и будет измеряемый размер.

После правильной установки штангенциркуля и фиксации зажимных винтов, следует считать замеры, произведенные штангенциркулем.

Чтобы результаты замеров были точными, их считывают пошагово.

  1. Вначале определяют количество целых мм. Для этого на разметки штанги ищут черту, которая по вертикали совпадает с расположением губки. Допустим, это 15 мм.
  2. Потом вычисляют доли миллиметров. На шкале нониуса находят черту, которая пересекается с линией, определённой в первом шаге. После следует выяснить ее номер по порядку и умножить на деления, что на нониусной шкале. Такой показатель в большинстве устройств составляет 0,01 мм и указывается на штангеле. В нашем случае пусть это будет 0,23 мм.
  3. Чтобы завершить замеры детали, необходимо сложить два полученных показателя: 15 и 0,23 мм. Таким образом размер детали составляет 15,23 мм.


Ошибки при измерениях

Если при использовании штангенциркуля игнорировать правила проведения замеров, есть вероятность того, что данные будут неточными.

Четыре часто встречающиеся ошибки в замерах:

  1. Излишнее давление на рамку устройства, из-за чего металлические плашки изменяют расположение относительно основной разметки.
  2. Установка пластин для произведения расчетов на фаски и округлые поверхности.
  3. Перекосы при позиционировании и фиксации на устройстве детали.
  4. Использование неверно откалиброванного девайса.

Первые три ошибки в измерениях допускаются из-за неопытности в работе со штангенциркулем. Последнюю ошибку можно предотвратить, откалибровав устройство.

Замерять штангенциркулем не составит труда, если придерживаться вышеописанных рекомендаций по использованию прибора. Для измерений диаметров или линейных размеров можно использовать только те штангенциркули, которые прошли проверку в метрологических службах и соответствуют принятым стандартам. Об этом свидетельствует значок «ГОСТ» на приборе.

Для использования не подходят приборы с деформацией. Иначе замеры будут изначально неверными. Проверить, точно ли измеряет прибор можно в домашних условиях. Для этого достаточно взять болт или гайку любого размера. Допустим, под рукой оказалась гайка калибром 30 мм. Ее нужно замерить штангенциркулем. Если также покажет 30 мм, он исправен.

Использование штангенциркуля для замеров — простой процесс, при котором важно понимать особенности прибора.

  1. Во-первых, нужно измерять диаметр или расстояние между деталями только исправным прибором, прошедшим поверку.
  2. Во-вторых, необходимо ровно располагать устройство и затягивать винты, чтобы зафиксировать детали девайса.
  3. В завершении важно правильно считывать результаты.

Если на стрелочных и цифровых девайсах диаметр подсвечивается на табло или циферблате, нониусным прибором только замеряют. Готовых результатов он не выдает, придется считать самому.

В тему: Как выбрать набор инструментов для дома: 4 базовых предмета

Штангенциркуль

— микрометр, предмет, ножки и наперсток

Штангенциркуль — это инструмент, используемый для измерения линейных размеров, которые нелегко измерить с помощью таких устройств, как измерительные стержни или линейки. Два примера таких измерений включают внешние размеры трубы или внутренний диаметр стеклянной трубки .

Хотя существует множество видов штангенциркулей, все они сконструированы по общему принципу: две ножки шарнирно закреплены на одном конце, что позволяет перемещать свободные концы ножек как по направлению друг к другу, так и в сторону друг от друга.Суппорт выглядит как обычный пинцет. Расстояние между свободными концами двух опор — это линейный размер, измеренный штангенциркулем.

Ножки внешнего суппорта в форме полумесяца изогнуты внутрь друг к другу. Когда концы штангенциркуля помещаются снаружи какого-либо объекта, расстояние между концами ножек можно прочитать на шкале (обычно нарезанной на поворотном конце штангенциркуля), что дает внешний диаметр объекта. Ножки внутреннего суппорта, напротив, изогнуты друг от друга, как песочные часы.Чтобы найти внутренний диаметр, штангенциркуль помещается внутрь объекта и открывается. Опять же, расстояние между концами штангенциркуля можно определить по шкале.

Микрометр — одно из самых распространенных устройств, использующих принцип штангенциркуля. Микрометр состоит из металлической ручки , вокруг которой прикреплен подвижный цилиндр, называемый наперстком. Когда наперсток вращается, шпиндель, соединенный с ручкой, перемещается к неподвижной наковальне или от нее. Размеры объекта можно измерить, поместив объект между наковальней и шпинделем и медленно вращая наперсток.Когда объект находится в плотном контакте с наковальней с одной стороны и шпинделем с другой, его линейные размеры можно прочитать на шкале, расположенной на рукоятке микрометра.

Штангенциркуль микрометра относительно легко может обеспечить точные измерения. Поворот наконечника продвигает шпиндель лишь на небольшое расстояние. За один оборот на гильзы в большинстве микрометров шпиндель перемещается на расстояние 0,025 дюйма (0,064 см). Сам наперсток разделен на 25 сегментов, что позволяет микрометру измерять расстояние до нуля.001 в (0,0025 см). Добавление нониусной шкалы к микрометру может дополнительно повысить точность измерения в 10 раз.

Вариант модернизации тормозной системы

GM Измерения

Эта страница предназначена для тех, кто заинтересован в создании тормозной системы или обновлении своей тормозной системы за счет смешивания и согласования деталей, а также для общего обзора спецификаций каждой настройки тормозов. Если вы не хотите заниматься исправлением индивидуальной настройки для вашего F-body третьего поколения, просто выберите одну из проверенных конфигураций Corvette C4, Corvette C5, Corvette C6, F-Body LS1 или 1LE, перечисленных в таблице ниже, и перейти к следующей странице.

Варианты модернизации передних тормозов Thirdgen F-Body

Суппорт Кронштейн абатмента
(Держатель суппорта)
Ротор Ступица Кронштейн шпинделя
88-96 Corvette C4 NON-HD 12 « 88-96 Corvette C4 NON-HD 88-96 Corvette C4 NON-HD Задний ротор
12,01″ x 0,79 «
Стандартная ступица? C4 Кронштейн
88-96 Corvette C4 HD 13 дюймов 88-96 Corvette C4 HD 88-96 Corvette C4 HD Передний ротор
13 дюймов x 1.1 «
HD (1LE) Ступица Кронштейн C4
98-02 Кузов F «LS1»
97-04 Corvette C5
05-13 Corvette C6
JL9 (стандартный), J55, Z51
98-02 Кузов F «LS1» 98-02 F-образный передний ротор
11,92 x 1,26 дюйма
Стандартная ступица LS1 / CTS-V / Кронштейн Camaro Brembo
98-02 F-body «LS1»
97-04 Corvette C5
05-13 Corvette C6
JL9 (Std.), J55, Z51
97-04 Corvette C5
05-13 Corvette C6
JL9 ( Стд.), J55, Z51
97-04 Corvette C5
05-13 Corvette C6 (JL9)
12,79 x 1,26 дюйма
Стандартная ступица Кронштейн C5 / C6
98-02 Кузов F «LS1»
97-04 Corvette C5
05-13 Corvette C6
JL9 (Std.), J55, Z51
05-13 Corvette C6
J55, Z51
05-13 Corvette C6
J55, Z51
13,386 x 1,26 дюйма
Стандартная ступица Кронштейн C5 / C6
04-07 Cadillac CTS-V
2010+ Camaro Brembo
Нет, встроенный в суппорт 2006+ C6 Corvette Z06 14 « HD (1LE) Ступица LS1 / CTS-V / Camaro Brembo Кронштейн

Я составил таблицы наиболее распространенных обновлений тормозов и их основных характеристик, чтобы можно было сравнить доступные варианты.Гораздо больше уходит на выбор настройки обновления тормозов, чем просто выходит за рамки приведенных ниже спецификаций, поэтому используйте эту таблицу только в качестве справки. Эта информация должна быть очень полезной для людей, желающих обновить тормоза на многих автомобилях GM.

Если у вас есть доступ к любой из частей с пустыми полями в приведенных ниже таблицах, или что-то неправильное, напишите письмо или оставьте комментарий, и я обновлю эту страницу соответствующим образом.

Характеристики суппорта

Таблица технических характеристик переднего суппорта

32, 12520231
(R) 131, 12520232 27, 172-2287
(R) 826, 172-2288
Тип переднего тормоза Размер поршня
(внешний диаметр)
Количество поршней
на суппорт
Общая площадь поршня суппорта
Площадь поверхности
(на суппорт)
Крепление
Тип
Ротор
Толщина
Деталь Числа
82-92 F-Body
82-87 G-Body
82-95 GMT 325/330 (S10)
2.375 дюймов 1 4,43 кв. Дюйма Плавающий ~ 1 дюйм (L) 18036668, 191
(R) 1
90
88-92 F-Body 1LE
(пакет производительности)
1,5 дюйма 2 3,53 кв. Дюйма Плавающий 1,05 дюйма (L) 109
(R) 1
08
88-96 C4 Corvette NON-HD 1,5 дюйма 2 3.53 кв. Дюйма Плавающий 0,81 дюйма
88-96 C4 Corvette HD 1,5 дюйма 2 3,53 кв. Дюйма Плавающий 1,11 дюйма (L) 1
98-02 Корпус F 4-го поколения «LS1» 1,75 дюйма 2 4,81 кв. Дюйма Плавающий 1,25 дюйма (L) 18042491
(R) 18042492
97-04 Корвет C5 1.75 дюймов 2 4,81 кв. Дюйма Плавающий 1,25 дюйма (L) 12530683, 172-2220
(Красный) 88895128
(R) 12530682, 172-2219
(Красный) 88895129
05-13 C6
J55 JL9
40,5 мм 2 3,99 кв. Дюйма
2576,5 кв. Мм
Плавающий 1,26 дюйма
(32 мм)
(L) 1

33 , 88964164, 172-2297
(правый) 1

34, 88964165, 172-2296
04-07 Cadillac CTS-V
Brembo
40/44 мм 4 8.61 кв. Дюйм
5554 кв. Мм
Фиксированный 1,26 дюйма
(32 мм)
(L) 8
10-13 Camaro SS
Brembo
То же, что и суппорты 04-07 CTS-V; использует монтажный болт 14 мм вместо 12 мм на CTS-V и окрашен по-другому (L)
287,
189
(R)
288,
188
06-13 C6 J56, Z06
Brembo
33 мм 6 7.95 кв. Дюймов
5131,8 кв. Мм
Фиксированный 1,26 дюйма
(32 мм)
(L) 1722376, 188, 1
  • 15, 172-2423

    (R) 1722378, 1

  • 89, 1
  • 16, 172-2424

  • 09-13 CTS-V
    J56 Brembo
    30/34/38 мм 6 8,52 кв. Дюйма
    5497,8 кв. Мм
    Фиксированный (L) 257, 172-2487
    (р) 25
    7, 172-2488
    09-13 C6 ZR1
    11-13 C6 Z06 Carbon
    Edition
    Brembo
    30/34/38 мм 6 8.52 кв. Дюйма
    5497,8 кв. Мм
    Фиксированный (L) 25

    1, 172-2489


    (R) 25

    2, 172-2490

    12-13 Camaro ZL1
    Brembo
    6 Фиксированный 1,26 дюйма
    (32 мм)
    (L) 20944529
    (R) 20944530
    Разное:
    a) На суппортах с несколькими размерами крутых поршней важно расположить суппорт так, чтобы самый маленький поршень был первым поршнем, когда ротор вращается по часовой стрелке (автомобиль движется вперед).Возможно, вам придется поменять местами перекрестную трубку и спускной винт в зависимости от того, на какой стороне ротора находится суппорт, 1–6 часов или 6–12 часов.

    Таблица технических характеристик заднего суппорта

    42, 172-2309
    ( Р) 843, 172-2308 03, 172-2390
    (L) 1722388, 102 , 1
  • 17, 172-2427, 172-2388
  • Тип заднего тормоза Размер поршня
    (внешний диаметр)
    Количество поршней
    на каждый суппорт
    Общий суппорт
    Поверхность поршня
    Площадь
    Монтаж
    Тип
    Ротор
    Толщина
    Номера деталей
    82-88 Утюг F-Body 48 мм 1 1810 кв.мм Плавающий 1,04 «
    89-92 Корпус F Алюминий PBR 1-9 / 16 дюйма
    40 мм
    1 1257 кв. Мм Плавающий 0,78 дюйма (L) 10132831
    (R) 10132832
    88-96 C4 Corvette 1-9 / 16 дюйма
    40 мм
    1 1257 кв. Мм Плавающий 0,79 дюйма (L) 18035905
    (R) 18035904
    98-02 4-е поколение
    F-Body «LS1»
    45 мм 1 1590 кв.мм Плавающий 1,02 « (L) 12455127
    (R) 12455128
    97-04 C5 &
    05-11 C6 Base
    Corvette
    45 мм 1 1590 кв. Мм Плавающий 1,26 «
    26 мм
    (L) 1

    41, 88955504, 172- 2336
    (п) 88955505, 172-2337
    05-13 C6
    JL9 J55
    45 мм 1 1590 кв. Мм Плавающий 1.02 «
    26 мм
    04-07 Cadillac
    CTS-V

    Brembo
    28 мм
    32 мм
    4 2840 кв. Мм Фиксированный 1,10 «
    28 мм
    (L) 8
    09-13 Cadillac
    CTS-V

    Brembo
    Те же характеристики, что и у суппортов 04-07 CTS-V, отливка суппортов немного отличается от предыдущего поколения, зазор для губки ротора сделан, см. Примечание 1. (левый) 258, 172-2486
    (правый) 253
    10-13 Camaro SS & ZL1
    Brembo
    То же, что и суппорты 09-13 CTS-V, только с другой окраской (L) 177, 172-2503 SS
    (R) 176, 172-2502 SS
    (л) 20944519, 172-2539 ZL1
    (правый) 20944518, 172-2538 ZL1
    06-13 C6 Z06, J56 30 мм 4 2827 кв. Мм Фиксированный 1,02 «
    26 мм
    (R) 1
    09-13 C6 ZR1
    Brembo
    30 мм
    34 мм
    4 3230 кв.мм Фиксированный (L) 252
    (R) 253
    Примечания:
    (1) Отливки заднего суппорта Camaro Brembo 5-го поколения и второго поколения CTS-V имеют зазор вокруг монтажных отверстий, чтобы очистить выступ на фрезере. В суппортах Brembo CTS-V первого поколения этот зазор не врезан в отливку. Благодарим пользователя LS1Tech GXP25 за изображение наконечника и ротора.
    Разное:
    a) Задние суппорты Dodge SRT8 06-09 Challenger, Charger, Magnum и Grand Cherokee выглядят так же, как задние суппорты Brembo 04-07 CTS-V и 10+ Camaro. .

    Технические характеристики ротора


    Хороший набор штангенциркулей является ключевым моментом при проведении этих измерений. Мне очень нравится серия Mitutoyo AOS.

    Технические характеристики переднего ротора — расположение болтов 5 x 4,75

    28 4
    (R) 64
    Ротор переднего тормоза Технические характеристики переднего ротора
    Диаметр Толщина
    (номинальная)
    Смещение Высота
    (прибл.)
    Толщина шляпки / фланца

    (приблизительно)
    Диаметр шляпки.
    (приблизительно)
    Hub Reg.
    Диаметр
    Вес OEM
    (приблизительный)
    Номер детали OEM
    82-92 F-Body
    82-87 G-Body
    82-95 GMT 325/330 (S10)
    10,50 « 1,04″ 4,32 « 2,78″ OD 19,15 фунтов 18027687
    88-92 F-Body
    1LE
    11.85 « 1,04″ 4,65 « Внешний диаметр 2,78 дюйма 25,0 фунта 18027886
    88-96 C4 NON-HD
    Corvette
    12,01 « 0,79″ 2,19 « 2,78″ 14,0 фунтов 18027889, 137, 18A289
    88-96 C4 HD
    Corvette J55
    12,99 « 1,10″ 2,20 « 2.78 дюймов 20,5 фунтов (L) 10052203, 10257631
    (R) 10052204, 10257632
    98-02 Кузов F
    «LS1»
    11,92 « 1,26″ 2,04 « 2,78″ 17,0 фунтов 18038817
    97-04 C5
    Corvette
    12,79 « 1,26″ 1,79 « 2,78″ 18,9 фунтов (L) 10445857
    (R) 10445856
    05-11 C6 JL9 Станд.
    12,795 « 1,26″ 1,79 « 2,78″ 19,5 фунтов 1
    20
    05-13 C6 J55, Z51
    06-09 Cadillac XLR
    13,386 « 1,26″ 1,785 « 2,78″ 22,5 фунта 8
    06-13 C6 J56, Z06 13,976 «
    355 мм
    1.26 «
    32 мм
    ~ 1,48″ 1,781 « 0,297″ ~ 5,8 « 2,78″
    70,7 мм
    27,3 фунта 187
    177-1000
    10-13 Camaro SS 13,976 «
    355 мм
    1,26″
    32 мм
    1,949 « 2,65″
    67,4 мм
    25,15 фунта 928
    Baer
    EradiSpeed-Plus 14 «
    14″ 1.25 « Любой — Настраиваемый (L) 6
    09-13 CTS-V
    J56 Brembo
    Моноблочный фрезерный станок
    14,68 «
    373 мм
    1,26″
    32 мм
    2,65 «
    67,4 мм
    25,6 фунта 25851237, 177-1105
    09-13 CTS-V
    12-13 Camaro ZL1
    Двухсекционный ротор
    14,6 «
    370 мм
    1.26 дюймов
    32 мм
    2,65 дюйма
    67,4 мм
    20795302, 177-1146
    09-13 C6 ZR1
    (угольно-керамический ротор)
    15,5 «
    390 мм
    25843121
    Примечания:
    (1) Диаметр, толщина и смещение не очень важны от производства к производству, так как они критичны для правильного выравнивания в заводском держателе суппорта.
    (2) Некоторые размеры помечены приблизительными, потому что допуски не являются критическими для установки OEM и, следовательно, допуски между производителями очень велики.

    Технические характеристики заднего ротора — расположение болтов 5 x 4,75

    29
    Тип заднего тормоза Задний Технические характеристики ротора
    Диаметр Толщина
    (номинальная)
    Смещение Высота
    (прибл.)
    Толщина шляпки
    (прибл.)
    Диаметр шляпки.
    (приблизительно)
    Hub Reg.
    Диаметр
    Вес OEM
    (приблизительный)
    Номер детали OEM
    82-87 Корпус F 10,50 « 1,04″ 2,40 « 2,78″ 14,75 фунта 19285715
    88-92 F-Body PBR 11.67 « 0,78″ 1,97 « 2,78″ 12,5 фунтов 18027887
    135
    19287274
    93-97 Корпус F 11,54 « 0,79″ 1,87 « 2,78″ 11,0 фунтов 18028224
    120
    88-96 C4 Corvette 12,01 « 0,79″ 1,97 « 2.78 дюймов 13,5 фунтов 18027888
    136
    19287228
    98-02 F-Body «LS1»
    (со встроенным барабаном)
    12,01 « 1,02″ 2,40 « 2,78″ 15,5 фунтов 1

    19


    1

    10
    88925552
    97-04 C5 Corvette
    (со встроенным барабаном)
    12,01 « 1,26″ 1,905 « 2.79 дюймов 14,2 фунта (L) 10445859
    (R) 10445858
    05-13 C6 Std.
    (со встроенным барабаном)
    12,01 « 1,02″ 1,925 « 2,79″ 14,2 фунта 88955498
    05-13 C6 J55, Z51
    (со встроенным барабаном)
    12,99 «
    330 мм
    1,02″
    26 мм
    1,929 « 2.78 дюймов
    70,7 мм
    20,2 фунта 8
    06-13 C6 J56, Z06
    (со встроенным барабаном)
    13,36 «
    340 мм
    1,02″
    26 мм
    1,94 «
    49,2 мм
    2,78″
    70,7 мм
    21,1 фунта 197
    09-13 CTS-V и
    10-13 Camaro

    (со встроенным барабаном)
    14,37 дюйма
    365 мм
    1,10 дюйма
    28 мм
    1.866 «
    47,6 мм
    2,65″
    67,4 мм
    24,1 фунта 929
    177-1051
    Примечания:
    (1) Диаметр, толщина и смещение не очень важны от производства к производству, так как они критичны для правильного выравнивания в заводском держателе суппорта.
    (2) Некоторые размеры помечены приблизительными, потому что допуски не являются критическими для установки OEM и, следовательно, допуски между производителями очень велики.
    (3) Роторы со встроенными барабанами имеют барабан стояночного тормоза в центральной «шляпной» области ротора, барабанные стояночные тормоза удерживают автомобиль намного лучше.

    Технические характеристики главного цилиндра

    Тип тормоза Технические характеристики главного цилиндра
    Диаметр переднего отверстия Диаметр заднего отверстия Фитинг переднего порта Фитинг заднего порта Толкатель Сторона выхода отверстия Тип GM №
    ACDelco №
    82-83 Задний диск F-Body ~ 1.42 «
    36 мм
    1″
    25,4 мм
    9/16 «-18 INV 1/2″ -20 INV Углубление Левое Ступенчатое отверстие 18030445
    18M203
    82-83 Задний барабан с корпусом F 1,25 «
    31,75 мм
    ~ 0,945″
    24,0 мм
    9/16 «-18 INV 1/2″ -20 INV Углубление Левый Ступенчатое отверстие 18030446
    18M204
    84-88? F-Body (Примечание 1) ~ 1.42 «
    36 мм
    1″
    25,4 мм
    12×1 BBL 11×1,5 BBL Углубление Левое Ступенчатое отверстие 18030556
    18M314
    84-92 Корпус F 1,25 «
    31,75 мм
    ~ 0,945″
    24,0 мм
    12×1 BBL 11×1,5 BBL Углубление Левое Ступенчатое отверстие 18030555
    18М313
    93-94 B-Body HD 1.25 дюймов
    31,75 мм
    12×1 BBL 11×1,5 BBL Выемка Правая Однопроходная 18030883
    18M641
    95-96 B-Body ~ 1,575 дюйма
    40 мм
    ~ 1,126 дюйма
    28,6 мм
    12×1 BBL 11×1,5 BBL Углубление Правое Ступенчатое отверстие 18030951
    18М709
    95-96 B-Body HD 1,25 «
    31.75 мм
    12×1 BBL 11×1,5 BBL Выемка Правая Одноканальная
    93-97 Корпус F 1 « 12×1 BBL 11×1,5 BBL Ямка Левая Одноканальный 18030942
    18M700
    98-02 Корпус F «LS1» 1 « 12×1 BBL 11×1,5 BBL Ямка Левая Одноканальный 18060784
    174787
    Примечания:
    (1) 82-83 Главные цилиндры с F-корпусом имеют другую резьбу и фитинги, чем у F-корпусов более поздних лет.Это очень сбивает с толку, какой главный цилиндр используется на каком автомобиле от 84-92 F-body, в списке деталей от каждого производителя указаны разные годы и разные применения. Из моих исследований выяснилось, что деталь 18030556 использовалась только на автомобилях 84-88 с задними дисковыми тормозами, а деталь 18030555 использовалась на автомобилях 84-88 с задними барабанными тормозами. Также похоже, что из 89-92 GM использовал меньший главный цилиндр барабанного тормоза 18030555 на всех кузовах f.
    Некоторые данные измерений в таблицах выше взяты с веб-сайтов производителей Centric & Raybestos.

    Страница создана: январь 2006 г.
    Последнее обновление страницы: сентябрь 2013 г.

    Нравится:

    Нравится Загрузка…

    Штангенциркуль (метрология)

    2.4.
    Для частей, которые нельзя измерить непосредственно с помощью шкалы, можно использовать штангенциркуль
    . Таким образом, суппорты действуют как аксессуары к весам. Штангенциркуль состоит из двух ножек, шарнирно закрепленных сверху, и
    концы ножек охватывают проверяемую деталь. Этот диапазон сохраняется и переносится на весы.
    Следует отметить, что штангенциркуль легко определяет диаметр (т.е. максимальное расстояние) и передает
    расстояние между гранями на линейку таким образом, чтобы уменьшить ошибки прицеливания и повысить точность считывания
    .
    Суппорты могут быть пружинного типа или с твердым шарниром. Опять же, под пружинными суппортами у
    могут быть внешние и внутренние суппорты, а под суппортами с твердым шарниром — внешние, внутренние, передаточные и гермофродитовые суппорты
    . В пружинных суппортах натяжение пружины плотно прижимает ножки суппорта к регулировочной гайке
    . Они более точны и обеспечивают точное осязание при измерении.
    Суппорты с прочным шарниром работают на трении, возникающем в стыках ног. Они расшатываются
    после определенного использования.Но их легче отрегулировать, и они особенно подходят для более крупных работ.
    Таким образом, различные типы суппортов можно классифицировать как суппорты с жесткими шарнирами и суппорты с пружинами.
    2.4.1.

    Суппорт с твердым шарниром.

    Это устройства для сравнения измерений с
    известными размерами. В случае суппортов с жестким шарниром две опоры (изготовленные из углеродистой и легированной стали
    , содержащей не более 0,05% серы и 0.05% фосфора) и рабочие концы
    соответствующим образом закалены и отпущены до твердости от 400 до 500 HV и размера

    Рис. 2.7. Твердый шарнир наружный суппорт.

    Рис. 2.8. Твердый шарнир внутри суппорта. Поверхности
    закалены до твердости 650 ± 50 HV, точно идентичной по форме точкам контакта
    и одинаково удаленных от точки опоры, ножки соединены между собой заклепкой. Ножки
    установлены правильно, так что рабочие концы при сведении сходятся равномерно и плотно.В случае, если две ножки
    соединены вместе винтом, гайкой и шайбой вместо заклепки, тогда резьба винта и гайки
    должна быть полной и правильной, а соединения должны быть выполнены таким образом, чтобы они функционировали свободно с равномерным натяжением без какого-либо излишнего зазора
    или жесткость. Детали суппортов не должны иметь швов, трещин, изъянов
    и иметь гладкую блестящую поверхность.
    Штангенциркуль с жестким шарниром может быть разработан как для внутреннего, так и для внешнего измерения —
    в зависимости от формы ножек.Расстояние между центром ролика и крайним рабочим концом
    одной из ножек известно как номинальный размер, и эти суппорты доступны с номинальным размером
    100, 150, 200 и 300 мм. Емкость суппорта — это максимальный размер
    , который может быть измерен им. Емкость суппорта не должна быть меньше его номинального размера.
    Ножки этих суппортов выполнены прямоугольного сечения.
    Для обеспечения удовлетворительной работы штангенциркуля важно убедиться, что каждый штангенциркуль
    работает плавно и сохраняет свой размер при настройке на три образца размеров на крайних (нижний
    и верхний) концах и середине диапазона прибора.Точное использование штангенциркуля
    зависит от чувства оператора. Для этого нужно аккуратно держать штангенциркуль перпендикулярно к корпусу
    и прикладывать лишь небольшое давление.
    2.4.2.


    Твердый шарнирный разделитель.

    Используются для разметки дуг и окружностей. Расстояние
    между центром опорного ролика и крайним рабочим концом одной из опор известно как номинальный размер
    , и они доступны в размерах 100, 200 и 300 мм.Рабочие концы ножек разделителя
    (на расстоянии до 10 мм от крайних концов) подвергаются соответствующей термообработке для придания твердости, которая
    позволит ему провести четко очерченную линию на лицевой стороне блока (с твердостью
    620). до 660 HV), при этом рабочие концы должны быть острыми, а визуальный осмотр не должен выявить
    каких-либо признаков повреждения или поломки. Рабочие ножки
    сделаны очень острыми, так что след на тестовом блоке
    не показывает никаких признаков повреждения или отказа.Ролик опоры закален
    и отпущен до твердости 625 HV, а соединение выполнено таким образом, чтобы разделитель мог плавно сохранять свой размер
    . Жесткость ножки и правильное функционирование разделителя
    оценивается путем надежного зажима одной ножки разделителя
    в тисках в точке примерно в 13 мм от точки опоры и
    , слегка приоткрывающей вторую ножку так, чтобы обе ножки находились в тисках.
    — горизонтальная плоскость. Затем постепенно прикладывают
    испытательную нагрузку 4,5 кг путем подвешивания за свободную ногу как можно ближе к рабочему концу
    .При снятии нагрузки шарнир
    не должен смещаться, а на ножках
    не должно быть признаков постоянного застывания.

    Рис. 2.9. Фирма Joint Divider.
    2.4.3.

    Пружинные суппорты.

    Ножки пружинных суппортов изготовлены из подходящей легированной стали, измерительные поверхности
    прошли надлежащую термообработку и закалены до твердости 650 ± 50 HV. На них
    не должно быть швов, трещин, дефектов и т. Д., А все составные части должны быть гладко обработаны.Пружина
    , изготовленная из углеродистой пружинной стали, должным образом закалена и отпущена до твердости от
    470 до 520 HV, и все компоненты изготовлены и собраны таким образом, чтобы получить
    и обеспечить плавную регулировку и эффективную работу.
    Рабочие концы ножек каждого пружинного суппорта должны быть идентичны по форме и иметь
    точек контакта, одинаково удаленных от точки опоры. Измерительные концы каждой пары
    имеют такую ​​форму, что все размеры в пределах их возможностей могут быть легко перенесены с измерительных шкал или датчиков.Поперечное сечение ножек
    может иметь прямоугольную или круглую форму. Штангенциркуль
    регулируется до заданного размера с помощью либо твердой гайки с накаткой, либо быстросъемной гайки с накаткой
    , действующей на регулировочный винт с мелкой резьбой, причем последний предпочтительнее. Верхние части

    Рис. 2.10. Наружный пружинный суппорт.

    Рис. 2.11. Внутри пружинный суппорт.
    ножки расположены на опорном ролике с фланцами и удерживаются в нужном положении с помощью пружины, чтобы поддерживать
    совмещение рабочих концов.Пружина обеспечивает достаточное натяжение, чтобы удерживать ноги в положении
    во всех точках регулировки. Трение между регулировочной гайкой и ножкой сводится к минимуму с помощью
    с помощью отдельной шайбы под гайкой. Один конец регулировочного винта надежно шарнирно прикреплен к ножке
    суппорта, а стальной шарик жестко закреплен на свободном конце винта с целью удержания регулировочной гайки
    . Внутренние и внешние пружинные суппорты доступны в размерах 75, 100, 150, 200,
    , 250 и 300 мм.Хороший штангенциркуль должен иметь возможность сохранять свои размеры при установке на три части около
    , нижнего и верхнего пределов своего диапазона и посередине.
    Согласно другим соображениям, суппорты можно классифицировать как:
    (i) суппорты наружные, (ii) суппорты внутри,
    {iii) суппорты передаточные, (iv) суппорты из гермофродита.
    2.4.4.

    Наружные суппорты.

    Они предназначены для измерения внешних размеров.Точность измерения
    штангенциркулем зависит от чувства инспектора. Когда необходимо установить штангенциркуль
    на шкале для контроля размера любого компонента, тогда ножка штангенциркуля должна быть плотно прижата
    к концу надлежащего размера, регулируя гайку большим и указательным пальцами.

    Рис. 2.12. Наружный пружинный суппорт.

    Рис. 2.13. Внешний твердый шарнирный суппорт.
    Когда штангенциркуль используется для измерения внешнего диаметра цилиндра, его необходимо удерживать в руке
    так, чтобы гайка находилась между указательным и большим пальцами, а один конец ножки касался поверхности цилиндра
    .Другая нога перемещается взад и вперед по противоположной поверхности, так что другая нога просто проходит
    через цилиндр. Показания штангенциркуля переносятся на весы, когда одна ножка штангенциркуля
    плотно прижимается к шкале, а показание снимается на другом конце ножки.
    Для точной настройки расстояние между внешними штангенциркулями может быть установлено с помощью датчика скольжения или
    с помощью микрометрических наковальней. Иногда может потребоваться перенести этот размер на штангенциркуль.
    2.4.5.

    Внутренние суппорты.

    При использовании внутренних штангенциркулей желательно использовать шкалу с крючками для измерения расстояния между ножками
    . При использовании обычной шкалы одна ножка внутреннего суппорта
    должна совпадать с вертикальной распоркой, а вторая ножка отрегулирована соответствующим образом. (См. Рис. 2.15) Лучше всего, если ножки
    внутреннего суппорта будут отрегулированы микрометром.
    2.4.6.

    Передаточные суппорты.

    Они используются для измерения углублений, из которых ножки
    штангенциркуля не могут быть удалены напрямую, но должны быть сложены после измерения размера
    .В передаточных суппортах предусмотрен вспомогательный рычаг для сохранения исходной настройки
    после складывания ножек.
    2.4.7.

    Штангенциркуль Hermophrodite

    (см. Рис. 2.14).
    Он также известен как штангенциркуль с нечетной опорой и представляет собой разметочный инструмент
    , состоящий из одного делителя и одной ножки суппорта. При этом в макетных работах используется
    . Он может иметь два типа ножек, а именно ножки
    с выемками или изогнутые ножки
    Чтобы избежать чрезмерного износа гайки при закрытии ножек
    пружинных суппортов, ножки должны быть сначала сложены.
    При проверке
    штангенциркуль необходимо удерживать перпендикулярно работе (см. Рис. 2.16. Также при измерении внешнего диаметра
    штангенциркуль не должен давить на работу.
    Принуждение штангенциркуля к работе приводит к пружинению ножек
    . и ложные показания.
    Для проверки внутренних диаметров одна ножка суппорта
    удерживается в контакте с отверстием, в то время как другая вращается
    по дуге для получения правильного «ощущения» без применения силы.

    Рис. 2.14. Штангенциркуль из гермофродита.

    Рис. 2.15. Настройте штангенциркуль
    на масштаб.

    Рис. 2.16. Установка суппорта на пробку калибра (обратите внимание на перпендикулярность
    в разных плоскостях).
    2.4.8.

    Штангенциркуль.

    (см. Рис. 2.17) Они типичны для всех ручных штангенциркулей. Эти
    обеспечивают типичную способность прямого считывания 0,02 мм. Эти устройства достаточно гибкие, предлагая типовой диапазон измерения
    — 150 мм с аксессуарами, доступными для расширения диапазона, а также специальными измерительными аксессуарами
    .
    В них используются механические компараторы. Преобразование линейной формы заготовки в
    осуществляется путем привязки губок штангенциркуля к измерительной шкале с помощью механических средств. Вариация заготовки
    оценивается с помощью зубчатой ​​передачи и рычажного (механического) перемещения, которое

    Рис. 2.17. Циферблат штангенциркуля.
    использует принципы усиления. Также доступны штангенциркули, использующие электронные технологии для оценки и отображения
    размеров.
    Многие современные штангенциркули оснащены микропроцессорными устройствами прямого считывания.Эти
    могут напрямую подключаться или взаимодействовать с компьютеризированным хранилищем и дисплеем; который может
    отображать и интерпретировать оцененные вариации во времени.

    Оценка объема опухоли молочной железы крыс с помощью штангенциркуля и ультразвукового исследования |

  • 1

    Parkin, D.M., Bray, F., Ferlay, J. & Pisani, P. Глобальная статистика рака, 2002 г. CA Cancer J. Clin. 55 , 74–108 (2005).

    Артикул Google ученый

  • 2

    Верма, Р.и другие. Сравнение клинической оценки, маммографии и ультразвука в предоперационной оценке размера первичного рака молочной железы: практический подход. Интернет J. Surg. 16 (2008).

  • 3

    Кларк Р. Модели рака груди на животных: их разнообразие и роль в биомедицинских исследованиях. Breast Cancer Res. Относиться. 39 , 1–6 (1996).

    CAS Статья Google ученый

  • 4

    Маккормик Д.Л., Адамовски, С.Б., Фикс, А., Мун, Р.С. Зависимость доза-ответ на протяжении жизни для индукции опухоли молочной железы однократным введением N-метил-N-нитрозомочевины. Cancer Res. 41 , 1690–1694 (1981).

    CAS PubMed Google ученый

  • 5

    Jensen, M.M., Jørgensen, J.T., Binderup, T. & Kjær, A. Объем опухоли в подкожных ксенотрансплантатах мыши, измеренный с помощью микроКТ, является более точным и воспроизводимым, чем определение с помощью 18F-FDG-microPET или внешнего штангенциркуля. BMC Med. Imaging 16 , 8–16 (2008).

    Google ученый

  • 6

    Hoffman-Goetz, L. et al. Возможные механизмы, опосредующие связь между физической активностью и раком груди. Рак 83 , 621–628 (1998).

    CAS Статья Google ученый

  • 7

    Westerlind, K.C. Механизмы профилактики рака при физической активности. Med. Sci. Спорт. Exer. 35 , 1834–1840 (2003).

    Артикул Google ученый

  • 8

    Eichelerger, L.E. и другие. Прогнозирование объема опухоли в образцах радикальной простатэктомии от пациентов с раком простаты. г. J. Clin. Патол. 120 , 386–391 (2003).

    Артикул Google ученый

  • 9

    Davis, P.L. и другие. Измерения рака груди с помощью магнитно-резонансной томографии, ультрасонографии и маммографии. Breast Cancer Res. Относиться. 37 , 1–9 (1996).

    CAS Статья Google ученый

  • 10

    Притт, Б., Асикага, Т., Оппенгеймер, Р.Г. И Уивер, Д. Влияние гистологии рака груди на взаимосвязь между ультразвуком и измерениями размера опухоли патологии. Modern Pathol. 17 , 905–910 (2004).

    Артикул Google ученый

  • 11

    Berg, W.A. et al. Диагностическая точность маммографии, клинического обследования, УЗИ и МРТ в предоперационной оценке рака груди. Радиология 233 , 830–849 (2004).

    Артикул Google ученый

  • 12

    Fornage, B.D., Toubas, O. & Deshayes, J.L. Роль сонографии в реальном времени в оценке заболеваний груди: обзор 200 случаев (Abstr). Радиология 157 , 54 (1985).

    Google ученый

  • 13

    Гуллино, П.М., Петтигрю, Х. & Grantham, F.H. N-нитрозометилмочевина как канцероген молочной железы у крыс. J. Natl. Cancer Inst. 54 , 401–414 (1975).

    CAS PubMed Google ученый

  • 14

    Комарек В. Макроанатомия. in The Laboratory Mouse (ред. Hedrich, H.J. & Bullock, G.) 253–257 (Elsevier Academic, Boston, 2004).

    Google ученый

  • 15

    Кубатка, п.и другие. Влияние тамоксифена и мелатонина на рак молочной железы, вызванный N-метил-N-нитрозомочевиной и 7,12-диметилбенз (а) антраценом, соответственно, у самок крыс Sprague-Dawley. Folia Biol. 47 , 5–10 (2001).

    CAS Google ученый

  • 16

    Bousquet, P.F. и другие. Доклиническая оценка LU 79553: нового бис-нафталимида с сильным противоопухолевым действием. Cancer Res. 55 , 1176–1180 (1995).

    CAS PubMed Google ученый

  • 17

    Harris, R.E., Alshafie, G.A., Abou-Issa, H. & Seibert, K. Химиопрофилактика рака груди у крыс с помощью целекоксиба, ингибитора циклооксигеназы 2. Cancer Res. 60 , 2101–2103 (2000).

    CAS PubMed Google ученый

  • 18

    Форбс, Д., Блом, Х., Костомицопулос, Н., Мур, Г. и Перретта, Г. Еврогид: по содержанию и уходу за животными, используемыми в экспериментальных и других научных целях (Федерация европейских ассоциаций лабораторных зоотехников, Лондон, 2007).

    Google ученый

  • 19

    Clarys, J.P. & Marfell-Jones, M.J. Сегментация мягких тканей тела и фракционирование верхних и нижних конечностей. Эргономика 37 , 217–229 (1994).

    CAS Статья Google ученый

  • 20

    Макфейл, Л.Д. и Робинсон, С.П. МРТ-визуализация внутренней восприимчивости химически индуцированных опухолей молочной железы крыс: связь с гистологической оценкой гипоксии и фиброза. Радиология 254 , 110–118 (2010).

    Артикул Google ученый

  • 21

    Кобаяши Т. и др. Значение измерения объема простаты с использованием трансабдоминального ультразвукового исследования для улучшения выявления рака простаты на основе специфических антигенов. Int.J. Urol. 12 , 881–885 (2005).

    Артикул Google ученый

  • 22

    Ян, С.Х., Ван, С.Дж., Лин, А.Т.Л., Джен, Ю.М. И Лин, К.А. Оценка объема простаты с помощью трансабдоминального УЗИ с модифицированной формулой эллипсоида на разных стадиях доброкачественной гиперплазии простаты. Ultrasound Med. Биол. 37 , 331–337 (2011).

    Артикул Google ученый

  • 23

    Карлссон, Г., Gullberg, B. & Hafström, L. Оценка объема опухоли печени с использованием различных формул — экспериментальное исследование на крысах. J. Cancer Res. Clin. Онкол. 105 , 20–23 (1983).

    CAS Статья Google ученый

  • 24

    Руссо, Дж. И Руссо, И.Х. Экспериментально индуцированные опухоли молочной железы у крыс. Breast Cancer Res. Относиться. 39 , 7–20 (1996).

    CAS Статья Google ученый

  • 25

    Перше, М., Cerar, A. & Štrukelj, B. N-метилнитрозомочевина индуцировала рак груди у крыс, гистопатология образовавшихся опухолей и ее недостатки в качестве модели. Pathol. Онкол. Res. 15 , 115–121 (2009).

    Артикул Google ученый

  • 26

    Вебер В.А. и Видер Х. Мониторинг химиотерапии и лучевой терапии солидных опухолей. евро. J. Nucl. Med. Мол. Imaging 33 , 27–37 (2006).

    Артикул Google ученый

  • 27

    Гирит, И.К., Юре-Кункель, М. и Макинтайр, К.В. Структурированная система на основе света для сканирования подкожных опухолей у лабораторных животных. Сост. Med. 58 , 264–270 (2008).

    CAS PubMed PubMed Central Google ученый

  • 28

    Fornage, B.D., Toubas, O. & Morel, M. Клиническое, маммографическое и сонографическое определение предоперационного размера рака молочной железы. Рак 60 , 765–771 (1987).

    CAS Статья Google ученый

  • 29

    Lee, J., Koh, D. & Ong, C.N. Статистические оценки соответствия между двумя методами измерения количественной переменной. Comput. Биол. Med. 19 , 61–70 (1989).

    CAS Статья Google ученый

  • 30

    Денис, Ф., Паон, Л. и Транкварт, Ф. Радиочувствительность опухолей молочной железы крыс коррелирует с ранними изменениями сосудов, оцениваемыми с помощью ультразвуковой допплерографии. J. Ultrasound Med. 22 , 921–929 (2003).

    Артикул Google ученый

  • 31

    Pollok, K.E. и другие. In vivo измерений метаболизма и роста опухоли после введения энзастаурина с использованием позитронно-эмиссионной томографии с ФДГ мелких животных. J. Oncol. 2009 , 1–8 (2009).

    Артикул Google ученый

  • Лучшие штангенциркули 2021 года

    Вы можете измерять толщину или ширину до 0.01 мм с приличным суппортом. Такой уровень точности требуется, если что-либо нужно правильно установить и запечатать. Это позволяет изготавливать детали, которые идеально подходят друг другу и не допускают ошибки. Вот почему мы создали руководство по покупке отличных суппортов. С помощью этих инструментов вы можете легко минимизировать ошибки, сократить задержки и проводить высокоточные измерения.

    Какие факторы следует учитывать при покупке суппорта?

    Точность

    Штангенциркуль предназначен для точного измерения ширины, толщины и окружности объекта.Вы должны убедиться, что выбранный вами штангенциркуль имеет такую ​​точность, чтобы достичь желаемых результатов. Это особенно важно для деликатных работ, где даже небольшие ошибки могут привести к проблемам или даже травмам.

    Прочность

    Даже если вы вряд ли будете использовать штангенциркуль для каких-либо сложных задач, он должен быть относительно прочным. Он не должен легко гнуться или расколоться, например, при падении. Если удар изначально не был таким сильным, повторная калибровка не должна быть проблемой.Это гарантирует, что штангенциркуль продолжит работать должным образом, даже если его уронят, ударили или наступили.

    Надежность

    Независимо от того, сколько раз вы что-либо измеряли, вы должны иметь возможность дублировать показания, как только вы их получите. Это гарантирует, что если вам нужно измерить сопоставимые предметы, результаты всегда будут одинаковыми. Это также помогает выявить любые недостатки или отклонения от предполагаемого измерения.

    Шт.

    Ваш штангенциркуль должен иметь как минимум две разные единицы измерения.Если вы можете получить больше, это даже лучше, чем при точных измерениях. Это дает вам некоторую гибкость в случае, если одна единица измерения не удовлетворяет вашим требованиям.

    Диапазон измерения

    Вы можете проверять результаты каждого цифрового измерителя до определенного предела, потому что каждый из них имеет специальную шкалу. Вы не сможете снимать показания с более длинных объектов, если предел слишком низкий для вашего приложения. Цифровые измерители дальнего действия также полезно иметь под рукой на случай, если они вам понадобятся в будущем.

    Какие особенности нужно искать в штангенциркуле?

    Ограничитель глубины

    Эта функция полезна для точного измерения толщины любого материала. Поэтому убедитесь, что рассматриваемое устройство имеет долговечный глубиномер.

    Длина

    Проще говоря, эффективность суппорта увеличивается с увеличением его длины. Покупка малогабаритного / стандартного штангенциркуля не поможет вам, если вы эксперт. Однако, будучи новичком, вы можете многое сделать с обычным шестидюймовым суппортом.

    Крепежный винт

    Что хорошего в неплотно заблокированном калипере? Да, стопорные винты обеспечивают надежную фиксацию измерительных губок, что позволяет проводить более точные измерения.

    Кнопка нуля

    Эта функция наиболее полезна при быстром сбросе прибора на ноль, чтобы начать следующее измерение. Это также кнопка включения / выключения во многих цифровых штангенциркулях. В наши дни это очень распространено в цифровых и электрических штангенциркулях.

    Удобство использования

    Нам нужны гаджеты, которыми легко управлять как покупателям. Хороший электрический штангенциркуль должен также отличаться плавными движениями измерительной губки, удобным интерфейсом и отзывчивыми колесами. В противном случае работа станет намного труднее и труднее.

    На что следует обратить внимание при покупке суппорта?

    Когда вы собираетесь покупать лучшие суппорты, необходимо учитывать несколько факторов, чтобы сделать лучший выбор.

    Стоимость

    Стоимость — важный фактор при каждой покупке. Если вы часто используете штангенциркуль, стоит вложить немного дополнительных денег в более дорогую модель. Если вы собираетесь использовать штангенциркуль только время от времени, менее дорогая модель должна быть достаточной, если вы продолжаете ее использовать. помните о других ключевых факторах, упомянутых выше.

    Размер

    Еще одним важным фактором, который следует учитывать при выборе цифрового штангенциркуля, являются его размер и размеры.Возможно, вы захотите приобрести крошечный штангенциркуль, который можно использовать в труднодоступных местах. Имейте в виду, что штангенциркуль меньшего размера не будет иметь такой же широкий диапазон измерения, как штангенциркуль большего размера. Помните об этом при совершении покупки.

    Каковы преимущества цифрового штангенциркуля?

    Точность и точность

    Одним из наиболее важных преимуществ цифрового штангенциркуля является точность, которую он может дать. Большинство цифровых штангенциркулей могут измерять до 0,01 мм (0.0005 дюймов).

    Подключение к компьютеру

    Некоторые цифровые измерители могут быть немедленно связаны, что позволяет мгновенно передавать данные измерений в электронную таблицу или эквивалентную программу, а не вводить вручную вручную. Это экономит время и усилия и существенно повышает производительность.

    Различные измерения

    Большинство цифровых измерителей могут различать метрические и британские единицы измерения и в некоторых случаях дробные меры.Для простоты использования пользователь может переключаться между видами измерения одним нажатием кнопки.

    Нулевая функция

    Кнопка нуля находится на нескольких цифровых измерителях. Кнопка нуля упрощает калибровку по сравнению с другими типами штангенциркуля, поскольку позволяет измерять отклонения между измерениями. Просто измерьте эталонный элемент, нажмите ноль, а затем измерьте объект для сравнения, чтобы использовать эту функцию. Отображаемое значение будет представлять разницу между двумя измерениями, что является очень полезной и удобной функцией.

    Штангенциркуль

    Штангенциркуль

    Штангенциркуль

    Инструкция по эксплуатации

    • Штангенциркуль Vernier — чрезвычайно точный измерительный инструмент; в погрешность считывания составляет 1/20 мм = 0,05 мм.
    • Слегка закройте зажимы на измеряемом объекте.
    • Если вы измеряете что-то с круглым поперечным сечением, убедитесь, что ось объекта перпендикулярна штангенциркулю. Это необходимо чтобы убедиться, что вы измеряете полный диаметр, а не только хорду.
    • Не обращайте внимания на верхнюю шкалу, которая откалибрована в дюймах.
    • Используйте нижнюю шкалу в метрических единицах.
    • Обратите внимание, что есть фиксированная шкала и скользящая шкала.
    • Цифры на фиксированной шкале, выделенные жирным шрифтом, — сантиметры.
    • Отметки на фиксированной шкале между числами, выделенными жирным шрифтом, миллиметры.
    • На скользящей шкале десять делений. Крайняя левая отметка скользящая шкала позволит вам определить по фиксированной шкале количество целые миллиметры, что челюсти открыты.
    • В приведенном выше примере крайняя левая отметка на скользящей шкале между 21 мм и 22 мм, поэтому число целых миллиметров равно 21.
    • Далее находим десятые доли миллиметра. Обратите внимание, что десять отметок на скользящей шкале имеют ту же ширину, что и девять делений на фиксированном шкала. Это означает, что не более одной отметки на скользящей шкале совместится с галочкой на фиксированной шкале; другие будут скучать.
    • Номер выровненной отметки на скользящей шкале указывает количество десятых долей миллиметра.В приведенном выше примере 3-я отметка на скользящей шкале совпадает с шкалой над ней, поэтому Показание штангенциркуля составляет (21,30 ± 0,05) мм.
    • Если две соседние отметки на скользящей шкале выглядят одинаково выровненными с их аналогами на фиксированной шкале, то показание будет наполовину между двумя отметками. В приведенном выше примере, если 3-й и 4-й тик отметки на скользящей шкале выглядели одинаково выровненными, тогда показания будет (21,35 ± 0,05) мм.
    • В тех редких случаях, когда чтение оказывается просто «приятным» числом например, 2 см, не забудьте указать нулевые десятичные знаки, показывающие точность измерения и погрешность считывания. Так что не 2 см, а скорее (2.000 ± 0.005) см или (20.00 ± 0.05) мм.


    Посетите другие веб-страницы:

    Отрицание СПИДа — это лженаука

    Есть люди, которые либо отрицают существование ВИЧ, либо отрицают, что ВИЧ вызывает СПИД. Эти люди ошибаются и очень опасны.

    (Un) Интеллектуальный дизайн

    Эволюция — это факт. Интеллектуальный дизайн — непроверенная конструкция за пределами область науки и прямо в категории религии. Это креационизм версии 2.0 и был отклонен как учеными, так и федеральными судами.

    Десять главных ошибок тормозов колодок, роторов и суппортов

    Вот десять основных ошибок при работе тормозов, которые делают новички при замене тормозных колодок, роторов и суппортов.

    1.Не чистить тормозные салазки и оборудование: Простое прикосновение к новым колодкам там, где когда-то находились старые, никогда не сработает. Слайды и зажимы абатмента следует очистить и / или заменить.

    2. Не смазывать направляющие штифты: Направляющие штифты суппорта плавающих суппортов следует очистить в растворителе и нанести новую смазку. Смазка находится под сильным нагревом и давлением, поэтому всегда используйте смазку для суппортов. НИКОГДА не кладите на машину порванный багажник.

    3. Установка тормозных колодок задом наперед: Это происходит чаще, чем вы думаете!


    4. Без измерения ротора: Толщина ротора должна измеряться каждый раз. Работа ротора, характеристики которого ниже технических характеристик, может вызвать проблемы с безопасностью, такие как растрескивание и выцветание.

    5. Без механической обработки ротора: Новые колодки почти всегда требуют свежей поверхности ротора, чтобы на колодках мог образоваться тонкий слой фрикционного материала для повышения эффективности торможения.Если старые отложения предыдущего материала находятся на роторе , это может загрязнить новую колодку и привести к проблемам с производительностью и шумом.

    6. Неправильная затяжка болтов кронштейна суппорта: Не все болты кронштейна суппорта одинаковы. Диапазон крутящего момента может варьироваться от 30 до 110 фут / фунт. Кроме того, некоторые болты кронштейна могут иметь предельный крутящий момент или требовать жидких фиксаторов протектора.

    7. Чрезмерная затяжка болтов направляющих штифтов суппорта: Для снятия болтов направляющих штифтов суппорта обычно требуется ключ на 13 мм.Это ошибка новичка — закидывать эти болты в гайки и ломать головки. Обычно для этих болтов требуется крутящий момент всего от 25 до 35 футов / фунт. Быть нежным!

    8. Установка перевернутого суппорта: Нет ничего хуже, чем прокачать новый комплект суппортов на автомобиле, только чтобы обнаружить, что прокачки находятся внизу суппорта, а не вверху. Чтобы удалить весь воздух, штуцер для прокачки должен находиться в верхней части суппорта. Всегда устанавливайте флажок, чтобы убедиться, что у вас есть правая и левая сторона, прежде чем начинать работу.
