Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм² для меди и 50 мм² для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм² для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

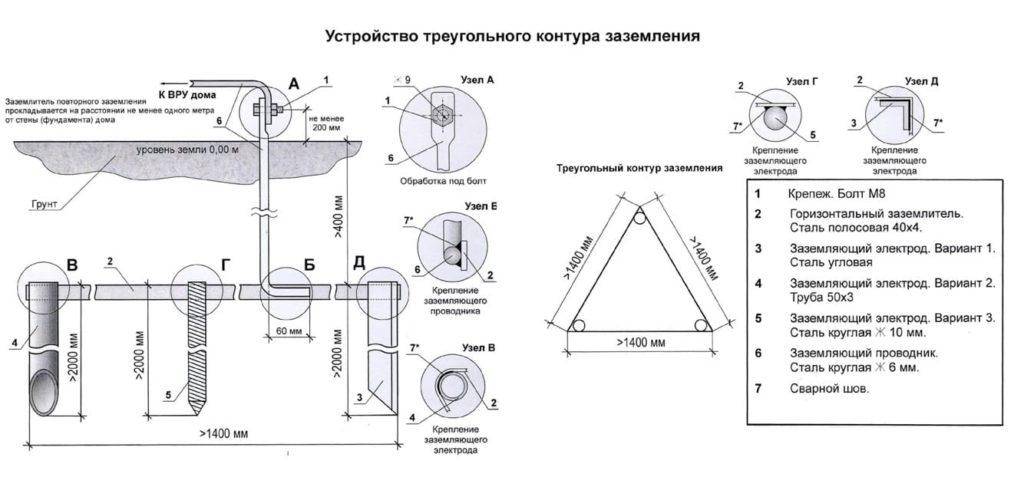

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S

Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S

Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание.

Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.

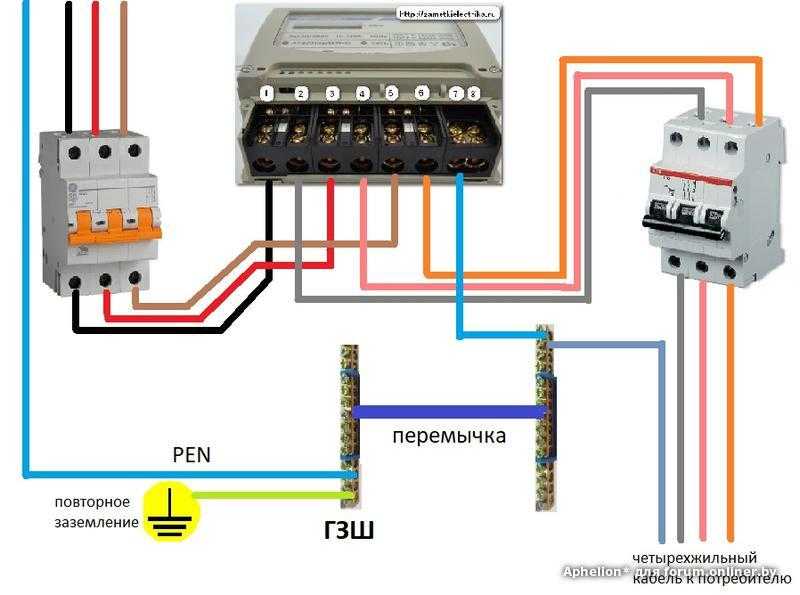

Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ

Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

Рисунок 7. Схема подключения заземления по системе TT

Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

• способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
• тип грунта на придомовом участке, где выполняется контур заземления.
• наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.com!

---

Смотрите также:

• Защита частного дома от перенапряжений
• Молниезащита частного дома
• Пример расчёта молниезащиты частного дома и бани
• Видеозапись вебинара с профессором Э. М. Базеляном “Защищаем частный сектор”
• Заземление для молниезащиты (требования, оборудование)

Смотрите также:

заземление и молниезащита для частного дома, дачи, коттеджа

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по её разделам (см.

ниже).

Быстрая навигация: Введение — о роли заземления в частном доме Необходимость заземления в частном доме Система TN-S Система TN-C-S Система TT Как сделать заземление в частном доме? Этап 1.Установка защитного заземления Этап 2. Заземление для газового котла Этап 3. Заземление для молниезащиты Этап 4. Внешняя молниезащита Этап 5. Внутренняя молниезащита Перечень оборудования (спецификация) Этап 6. Измерение сопротивления заземления

Дом только что построен или куплен — перед вами именно то заветное жилище, которое вы ещё недавно видели на эскизе или фотографии в объявлении. А может быть вы живёте в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдёт о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надёжность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться повреждённой. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т. е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети — воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Система TN-S

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам. Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников — так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.



Система TN-C-S

В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.



В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

• если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
• если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечёт в единственное повторное заземление, что также приведёт к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

Система ТТ

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа



Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Этап 1. Установка защитного заземления

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчёты, обратитесь к техническим специалистам ZANDZ.com за помощью в расчётах и подборе материалов.

Этап 2. Заземление для газового котла

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.

Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдём к её рассмотрению.

Этап 3. Заземление для молниезащиты

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Этап 4. Внешняя молниезащита

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надёжность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надёжность защиты читайте в статье «Молниезащита частного дома». Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырёхскатная или ещё боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.
Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несёт её прямой удар.

Этап 5. Внутренняя молниезащита

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

1. Имеется внешняя молниезащита
   В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
2. Внешняя молниезащита отсутствует
   Прямое попадание молнии в дом не берётся в расчёт, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления.

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Перечень оборудования для заземления и молниезащиты:

№ п/п	Рис	Артикул	Изделие	Кол-во
Система молниезащиты
1		ZZ-201-004	ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь)	2
2		GL-21202	GALMAR Держатель для молниеприёмника — мачты ZZ-201-004 к дымоходу (нержавеющая сталь)	2
3		GL-20023	GALMAR Зажим к молниеприёмнику — мачте GL-21105G для токоотводов (нержавеющая сталь)	2
4		GL-11149-50	GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров)	1
5		GL-11149-10	GALMAR Проволока омедненная стальная (D8 мм; бухта 10 метров)	1
6		GL-11514	GALMAR Зажим на водосточную трубу для токоотвода (луженная медь + луженная латунь)	18
7		GL-11568A	GALMAR Зажим на кровлю универсальный для токоотвода (высота до 15 мм; оцинк. сталь с покраской)	38
8		GL-11703A	GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской)	5
9		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	2
10		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2
Заземляющее устройство
11		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	3
12		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	1
13		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6
14		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
15		ZZ-003-061	ZANDZ Наконечник стартовый	3
16		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
17		ZZ-006-000	ZANDZ Смазка токопроводящая	1
18		ZZ-007-030	ZANDZ Лента гидроизоляционная	1
19		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
20		ZZ-500-103	ZANDZ Проводник заземляющий (3м; S25; одножильный; с наконечником под болт D8)	1
21		LE-373-930	LEUTRON Ограничитель перенапряжений (УЗИП) PP BCD TT 25/100	1

В таблице учтено устройство защиты от импульсного перенапряжения (УЗИП) комбинированного типа класса 1+2+3 для системы ТТ. Выбор подходящей модели УЗИП зависит от системы заземления и других факторов, которые были учтены в приведённом примере.

Этап 6. Измерение сопротивления заземления

После установки системы заземления необходимо произвести замеры и получить протокол измерения сопротивления. Право оформлять и выдавать протокол имеют специалисты зарегистрированной в Ростехнадзоре электротехнической лаборатории. Найти уполномоченных специалистов можно в нашем Клубе Экспертов, который работает на всей территории России.

Протокол нужен для приёма газового оборудования в эксплуатацию, для газовой службы это будет подтверждением, что заземление соответствует норме 10 Ом. Понадобится протокол и для того, чтобы быть уверенным, что обеспечивается электробезопасность частного дома. Соблюдение требований нормативов будет гарантией безопасной эксплуатации электрической системы.

Рассмотрев поэтапно необходимые мероприятия, вы уже знаете, что нужно делать, чтобы обеспечить частный дом надёжными заземлением и молниезащитой.



---

Смотрите также:

• Заземление. Что это такое и как его сделать
• Таблица удельного сопротивления грунтов
• Омеднённая сталь
• Молниезащита и заземление: требования и рекомендации
• Заземление газового котла / газопровода

Смотрите также:

Заземление в частном доме: что есть, как проверить и как правильно сделать заземление

Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главным отличием этой схемы является необходимость страховки.

ООО ГеоГраффити

Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки. В старых домах — двухпроводная сеть системы TN-C, новая трехпроводная система TNC-S или ТТ с заземленным нулем и независимым от заземляющего контура. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить электропроводку при регулярном обслуживании. И особо не надо ждать когда дойдет очередь до капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, уметь правильно действовать.

Схема сайта aquatic-home.ru

Сельские электрики часто просто кладут на землю кусок стального уголка или арматуры, к которой подсоединяется медный провод. Да, в качестве дополнительного грунта такая конструкция возможна. Но для полного контура заземления этого недостаточно.

Требует особого внимания к проводке системы заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода. Ведь в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, никаких дублей — то есть повторных заземлений на пути от трансформаторной подстанции к нагрузке.

Схема сайта housediz.ru

Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не двумя, а тремя проводами. Для небольших сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домохозяйства предпочтительнее.

Во-первых, позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, банные печи, деревообрабатывающие станки).

Во-вторых, при правильно разработанной схеме электроснабжения позволяет свести к минимуму провалы напряжения в сети при включении мощных устройств.

В-третьих, в трехфазной сети можно равномерно распределить нагрузку: фаза в, фаза в ванне, все три в гараже и мастерской.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземление для сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как у частного дома на 15 кВт. Здесь возможны два варианта.

1. Использовать в качестве заземлителя заглубленные или забитые в землю проводники: стальную проволоку, уголок и т.п. Подходят два или три металлических стержня, соединенных сварной перемычкой. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина грунта — 2-3 м. В этом случае перемычка между стержнями должна располагаться чуть ниже полуметра под землей. К одной из перемычек приварен токосъемник из стальной проволоки, выходящий на поверхность.

Фото с сайта amperof.ru

Важно: Для подземной части данной конструкции допустим только сварной шов, так как любые другие (например, свинченные) в земле корродируют и теряют свою надежность. Медный провод от домашнего щитка подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обработана антикоррозийной смазкой.

Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть), мы писали в статье о молниезащите. Убедитесь, что сельский электрик знает эти детали, прежде чем подключать заземляющую пластину.

ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита

Фото с сайта zazem812.ru

2 2 Готов купить комплект в виде набора стальных стержней (есть подороже, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.

Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод обычно бывает достаточно. Техническое обслуживание заземлителей — только периодический (раз в два-три года) осмотр наружных контактных групп и при необходимости чистка и смазка контактов.

Узнать или проверить есть ли заземление в частном доме, так же как и в квартире.

Фото с elektro.ru

Сложный корпус: Электролитическое заземление
Электролитическое заземление — тоже «коробочное» решение, но оно предназначено для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом, песчаном грунте), мест, где невозможно заглубление в землю (скальное основание), и с ограниченным пространством (высокая плотность застройки).

В качестве заземлителя здесь используется Г-образный полый стержень или электрод, заполненный специально приготовленной смесью минеральных солей.

Однако, если ваш дом не находится в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные объекты.

James Martin Associates

Одинарное заземление для системы электро- и молниезащиты — возможно ли это?
Скажем так, правила не запрещают. Но есть важный момент: сделать заземление сразу «в домашних условиях» — невозможно. Заземление системы молниезащиты должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундаментов зданий. В то же время в грозу приближаться к нему опасно. Если в систему молниезащиты попадает молния, то создается электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя технику и даже стать причиной пожара.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательные явления поможет установка на входной створке устройства защиты от перенапряжений (УЗИП). Устанавливается на дин-рейку, выглядит как УЗО (устройство защитного отключения), стоит несколько тысяч. А вот ремонт сгоревшей техники или ликвидация последствий пожара обойдется намного дороже.

CityRoof

Какое заземление, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка, в частных домах есть и другие элементы, которые необходимо подключить к цепи заземления. Например, газовый котел и система металлических труб, газовое отопление. Последний должен быть соединен с системой уравнивания потенциалов (СУЗ). Вопрос как сделать заземление газового котла, экспресс монтажники оборудования. Дилетанту здесь не место.

Представителям газовых компаний на соответствие их (повышенным) требованиям к качеству заземления. Главный показатель исправности заземлителя — сопротивление протеканию электрического тока. Стандартное значение для частного домовладения — не более 30 Ом (замерял прямо в точке расположения заземления, «дом» значит не проверял). Заземление, выполненное в схемах, которые мы описали ранее, связано с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.

Юлия Джучин

Не забудьте узо!
Неважно какое заземление сделано в вашем доме, подстраховку на случай его «осечки» поставить отдельное УЗО на отходящей линии на аварийную ситуацию в бане, в гараже или на улице с косилкой — вам не «вырубайте» весь дом.

Особое внимание следует уделить розеткам в помещениях с повышенной влажностью (ванные комнаты, гардеробная, цокольный этаж). Имейте в виду, что в них можно устанавливать только розетки, специально предназначенные для наружной установки, в брызгозащищенном исполнении (с заглушками). А именно, минимальный класс защиты — IP54 (внутри помещения), IP65 (улица), с заземляющим контактом, подключение только через УЗО.

Мастерская братьев Титовых

ТВОЯ ЧЕРЕДЬ…
Расскажите, какие нюансы заземления в дачном доме вы узнали на собственном опыте. Поделитесь в комментариях!

Понимание системы электропроводки и заземления дома

Электромонтажные работы различаются по сложности. Это может быть от простого до чрезвычайно сложного, поэтому любой домовладелец, настроенный на DIY, должен иметь хотя бы базовое представление о проводке своего дома и о том, что подразумевает электромонтаж.

Местная коммунальная компания снабжает каждый дом счетчиком электроэнергии, через который поступает электричество. Затем электричество проходит через главный выключатель, а затем в распределительную коробку дома, которую в очень старых домах также называют блоком предохранителей.

Отсюда электричество поступает в многочисленные цепи, достигая всех уголков вашего дома, проходя через отдельные автоматические выключатели, которые выполняют функцию мер безопасности, предохраняя систему от перегрузки. Вся домашняя электросеть в основном рассчитана на работу от 120 вольт, за исключением некоторых приборов больших размеров, которые работают от 240 вольт.

Важной частью электропроводки вашего дома является заземление. Чтобы понять, насколько важно заземление для домашней электропроводки, нужно иметь общее представление о природе потока электрической энергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов внутри металлических проводов. Ток принимает две формы: положительный и отрицательный заряд. Коммунальная компания, используя огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока представляет собой этот поляризованный заряд, идущий к вашему дому через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда и в домашних системах электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба эти типа проводов проходят через вашу электрическую панель обслуживания, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении электронов в землю. Негативная энергия нуждается в разрядке и восстановлении баланса. Это делается через нейтральные провода в электрической системе. Однако иногда пути разорваны, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Заземленная проводка дома

В системах электропроводки жилых помещений система заземления функционирует как «резервный» маршрут, предлагая электрическому току альтернативный путь, по которому можно следовать в случае возникновения проблем с проводкой. Система заземления представляет собой систему оголенных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, идущую параллельно горячим и нейтральным проводам. Если возникает какая-либо проблема, блуждающий ток направляется обратно на землю по другому маршруту, созданному этой системой.

Неизолированные медные провода разряжаются в заземляющей шине на вашем главном сервисном щите, подключенном к заземлению глубоко в землю. Благодаря этой системе электричество подается по пути наименьшего сопротивления в случае возникновения проблемы в вашей системе электропроводки.

Чтобы проверить, имеет ли электропроводка вашего дома систему заземления, вам необходимо осмотреть каждую розетку. Третье круглое отверстие в розетке — это заземляющее соединение. Конечно, не все системы домашней электропроводки имеют такую ​​сложную систему заземления. Например, более старые дома, особенно до 19 лет.65 используйте металлический кабелепровод или металлические кабели вместо оголенных медных проводов. Проводка с ручкой и трубкой является таким примером. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземления. Розетки без заземления имеют два слота вместо трех, и их стоит обновить.

Защита электропроводки дома

Чтобы полностью понять систему электропроводки вашего дома, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемой частью вашей электросистемы. .

• Плавкие предохранители или выключатели : Обеспечивают защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут чувствовать короткое замыкание, немедленно реагируя, мгновенно останавливая поток тока. В случае замыкания на землю или короткого замыкания немедленное снижение сопротивления вызывает циркуляцию неконтролируемого тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, закрепленный на металлической трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
• Заземление прибора: Многие электроприборы имеют собственную систему заземления. Пылесосы, электроинструменты и ряд других бытовых приборов более безопасны, если на вилке шнура имеется третий штырь, что свидетельствует о том, что у прибора есть собственная система заземления. Он имеет форму, подходящую для гнезда заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключаться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
• Переходники для вилок: Довольно популярны переходники для вилок, которые позволяют использовать вилки с тремя штырями в розетках с двумя гнездами. Однако знайте, что они обеспечивают защиту заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на крышке розетки, который затем соединяется с металлической коробкой, и эта металлическая коробка заземлена. Поскольку в этом нет уверенности, возможно, вы захотите подключать трехштырьковые вилки только к заземленным розеткам с тремя разъемами. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это обнаружит замыкание на землю и отключит питание до того, как возникнут дальнейшие проблемы. Однако GFCI не создает путь заземления. Он предлагает только дополнительную защиту.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Please contact us right away at 310-800-2401

First Name *

Last Name *

Email *

Phone *

Project Type * Project Type*CommercialResidentialIndustrial

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Сведения о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.
