Скважинные оголовки, адаптеры и крышки

Скважинные оголовок и адаптер являются важными элементами для создания полноценной системы подачи воды. Они обеспечивают сохранность насоса в любое время года и возможность его удобной эксплуатации. Интернет-магазин «СанТех-Сити» предлагает купить скважинные адаптеры и оголовки марок Unipump, Акваробот, ACR, Водолей, Джилекс. Наш ассортимент включает изделия разного диаметра подсоединения от 25 мм до 40 мм для оголовков и резьбой от 1” до 1 1/4″ для адаптеров.

Скважинный адаптер

Скважинный адаптер необходим для создания системы водоснабжения дома. Он осуществляет переход от шланга насоса к обсадным трубам, ведущим в дом. Адаптер для скважины прочно и герметично соединяет два элемента. Исключить протечки позволяет резиновый уплотнитель у съемной части изделия. При необходимости осуществляется дополнительная герметизация соединений. Для изготовления адаптеров используется бронза или латунь.

Применение скважинного адаптера расширяет параметры эксплуатации насоса.

Использование данного элемента делает возможным установку при высоком уровне грунтовых вод. Также он незаменим в ситуациях с осложненным монтажом, например, при близости подземных коммуникаций.

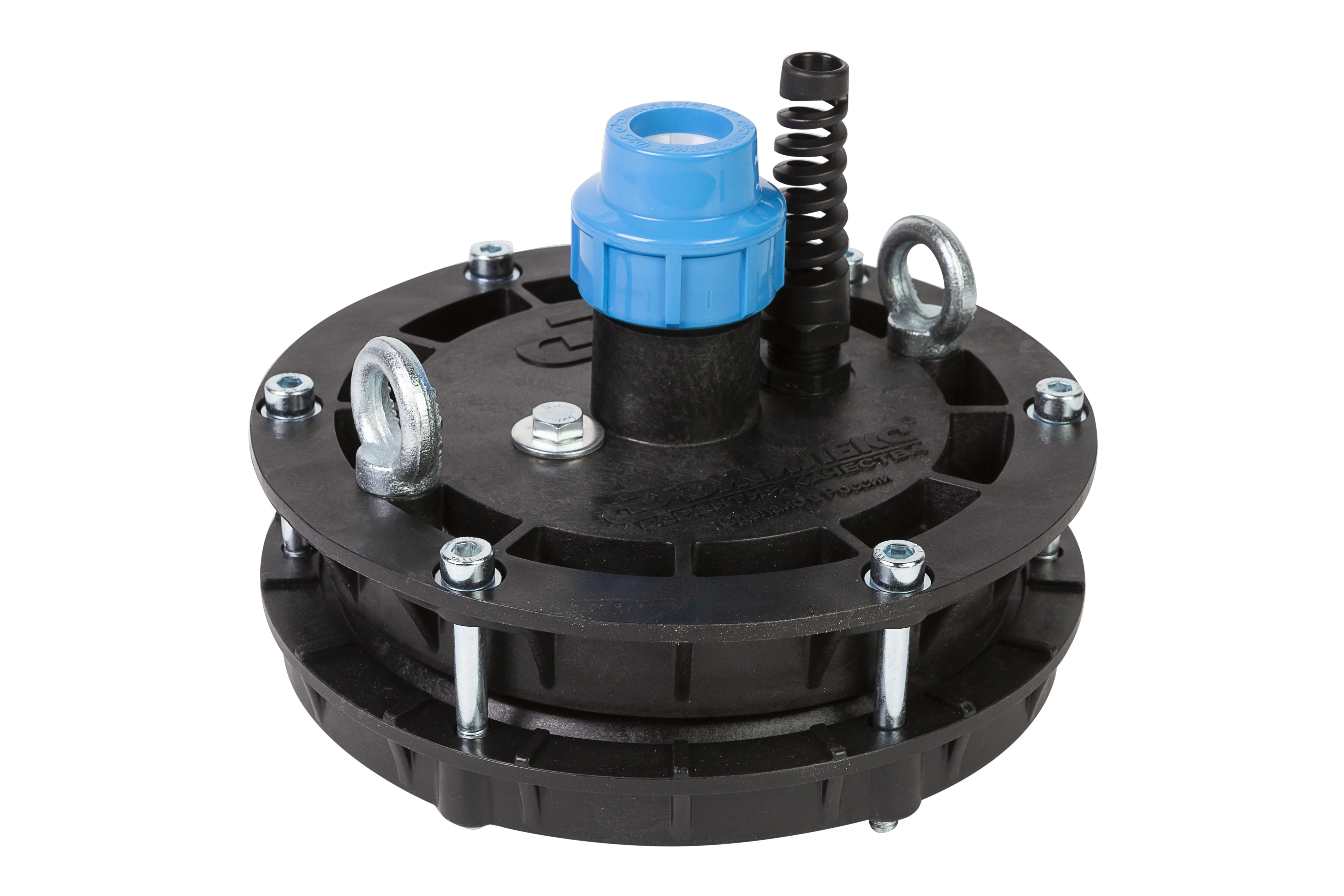

Скважинный оголовок

Оголовок выполняет функцию оформления и защиты устья скважины. Он служит креплением, на которое подвешивается насос на нижние рым-болты. Использование скважинного оголовка имеет следующие преимущества:

  • Исключает попадание посторонних элементов и грунтовых вод в скважину;
  • Минимизирует возможность кражи оборудования благодаря фиксации с помощью «секретных» болтов;
  • Благодаря образующемуся разряжению между понижающимся во время эксплуатации насоса воды и адаптером, повышает дебит скважин маленькой глубины;
  • Делает использование технического колодца более практичным;
  • Обеспечивает надежное крепление насоса, удерживая карабин троса.

Скважинный оголовок прост в монтаже и не требует применения сварочных работ. Корпус изделия выполняется из чугуна или пластика. Фиксация в устье скважины осуществляется посредством болтов. Материалы устойчивы к влиянию внешней среды: они выдерживают любые погодные условия и не подвергаются коррозии.

Покупка скважинных оголовков и адаптеров

На нашем сайте можно приобрести скважинный адаптер и оголовок по доступной цене в Екатеринбурге. Мы гарантируем высокое качество товара, его длительный срок службы и полное выполнение своих функций.

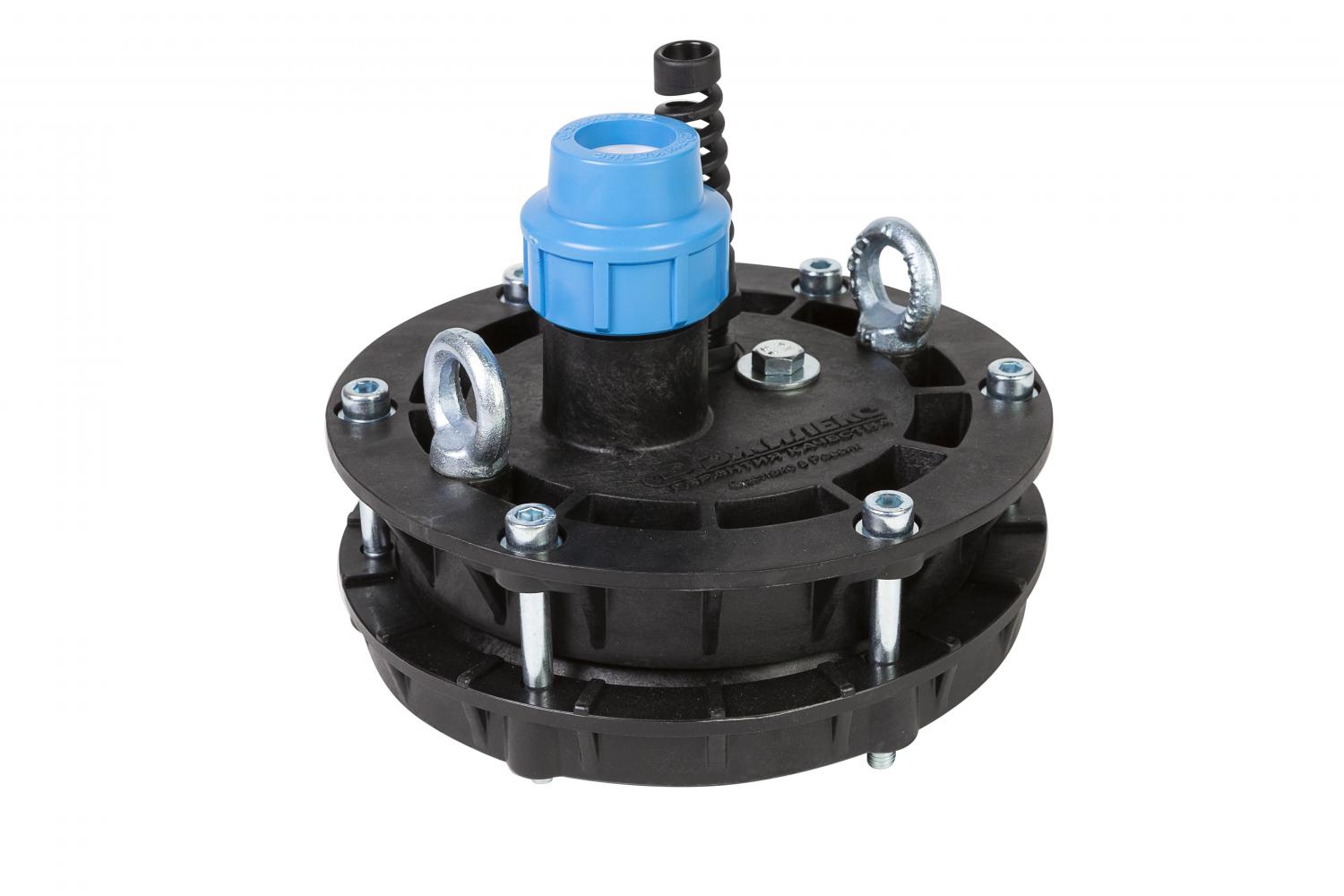

Оголовок антивандальный скважинный ОСАБ 130-14/32

Оголовок Скважинный Антивандальный 130-140/32 с Базовой частью предназначен для гермитизации устья скважины.

Оголовок скважинный предназначен для гермитизации устья скважины с наружним диаметром обсадной трубы

130-140мм и полиэтиленовой напорной трубой диаметром 32мм, а так же кабелем круглого сечения от 4х0,75мм2 до 4х4мм2.

Оголовок скважинный антивандальный ОСА

Оголовок, с базовой  (стационарной) частью крепится на обсадной трубе один раз за весь период эксплуатации оголовка. На базовую часть, в свою очередь, устанавливается съемная крышка, через которую проходят электрокабель и напорная труба. Так же крышка имеет карабин для крепления страховочного троса из нержавеющей стали.

Базовая часть состоит из основания1, установленного на торец обсадной трубы скважины, прижимного фланца 2, резинового кольца 3. Базовая часть фиксируется на обсадной трубе при сжатии винтами 4 резинового кольца 3. В основании 1 выполнена клеммная коробка 5, закрывающая резьбовой герметичной крышкой 6. Коробка имеет гермовводы 7 и 8  сетевого кабеля и электропитания насоса. В коробке закреплена винтовая клеммная колодка 9 для коммутации питающего кабеля и кабеля насоса.

Основание 1 имеет отверстие со скругленными кромками для безопасного опускания насоса и цилиндрическую поверхность для уплотнения съемной крышки 10 с помощью кольца 11.

Съемная крышка 10 крепится к основанию секретными болтами 20 с помощью ключа 21, содержит гермоввод 12 электрокабеля насоса, цанговый зажим напорной трубы, состоящий из накидной гайки, разрезного кольца, стопорного кольца и уплотнительного кольца. Так же в съемной крышке  установлен болт, к которому крепятся рым-гайка и карабин 18 троса. Проушины (рым-болты) 19, установленные в крышке оголовка 10, дают возможность погружения насоса лебедкой, краном и другими грузоподъемными механизмами.



Применение антивандального оголовка ОСАБ 130-140/32 скважины позволяет:

  • предохранить скважину от попадания в нее поверхностных грунтовых вод и посторонних предметов.
  • снизить вероятность кражи оборудования и материалов из скважины, при использовании «секретных» болтов.
  • увеличить надежность подвешивания насоса и упростить эксплуатацию технического колодца (кессона)
  • придать скважине элегантный внешний вид
  • Применение скважинного антивандального оголовка позволяет увеличить дебит неглубоких скважин за счет образующегося разрежения между оголовком и понижающимся в процессе работы насоса уровнем воды;

Особенности антивандального скважинного оголовка:

  • монтаж оголовка не требует сварочных работ,так как его установка осуществляется посредством затягивания болтов.
  • Высококачественные и прочные материалы, из которых изготавливается оголовок, позволяют надежно защищать скважину от нежелательных воздействий.
  • возможность погружения насоса при помощи лебедки за верхнии рым-болты, установленные в крышке оголовка
  • крепление троса, прикремпенного к насосу, посредством карабина, подвешиваемого на нижний рым-болт
  • Кабельные вводы (гермовводы) позволяют обеспечить герметичность при вводе-выводе электрокабеля.

Для обслуживания скважины сохраните секретный ключ антивандального оголовка.



Разновидности оголовков для скважин — какой выбрать?

Многие владельцы частных домов и коттеджей для обеспечения водой своих участков используют скважины. Оголовок – это одна из важнейших деталей, обеспечивающая нормальную работу скважины.

По сути, это крышка, прикрывающая верхнюю часть трубы скважины. Она защищает ее от различного рода мусора, тем самым оставляя Вашу воду чистой.

Какое предназначение оголовка для скважины?



Есть еще несколько дополнительных функций, которые выполняет данное устройство помимо защиты воды, а именно:

  • защита верхней части скважины от замерзания в зимний период;
  • прочная герметизация Вашей скважины;
  • защита комплектующих материалов от воровства;
  • карабины оголовка предоставляют возможность подвешивать насос и надежно закрепить проводку;
  • увеличение максимального объема воды, добываемой из скважины;
  • возможность перехода с труб большого диаметра на малый;
  • позволяет закрепить страховку глубинного троса.

Разновидности оголовков для скважин

Есть три разных вида оголовка. Сама конструкция каждого из них идентична, они укомплектованы резиновым кольцом, крышкой и фланцем. Различаются данные устройства только материалом изготовления.

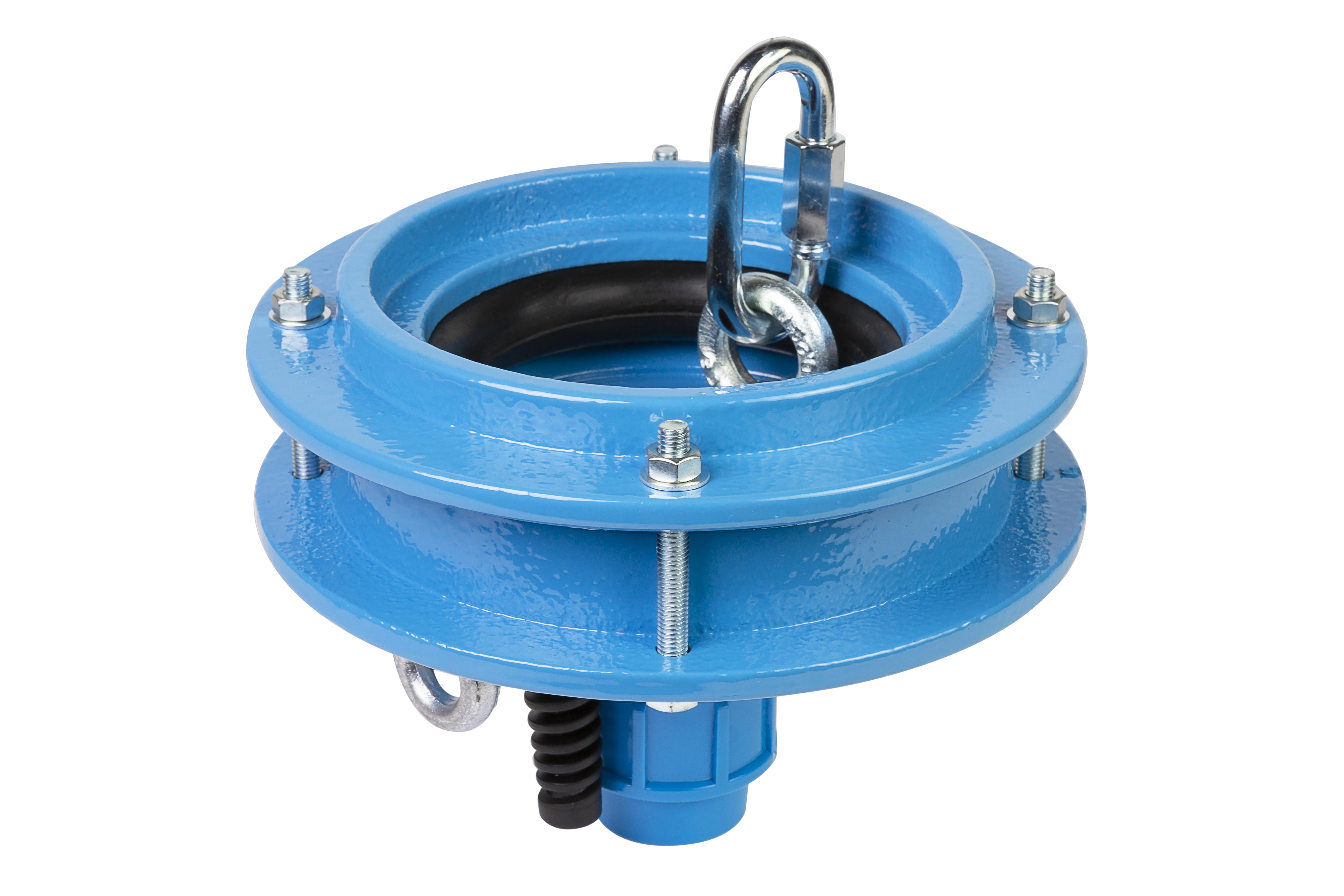

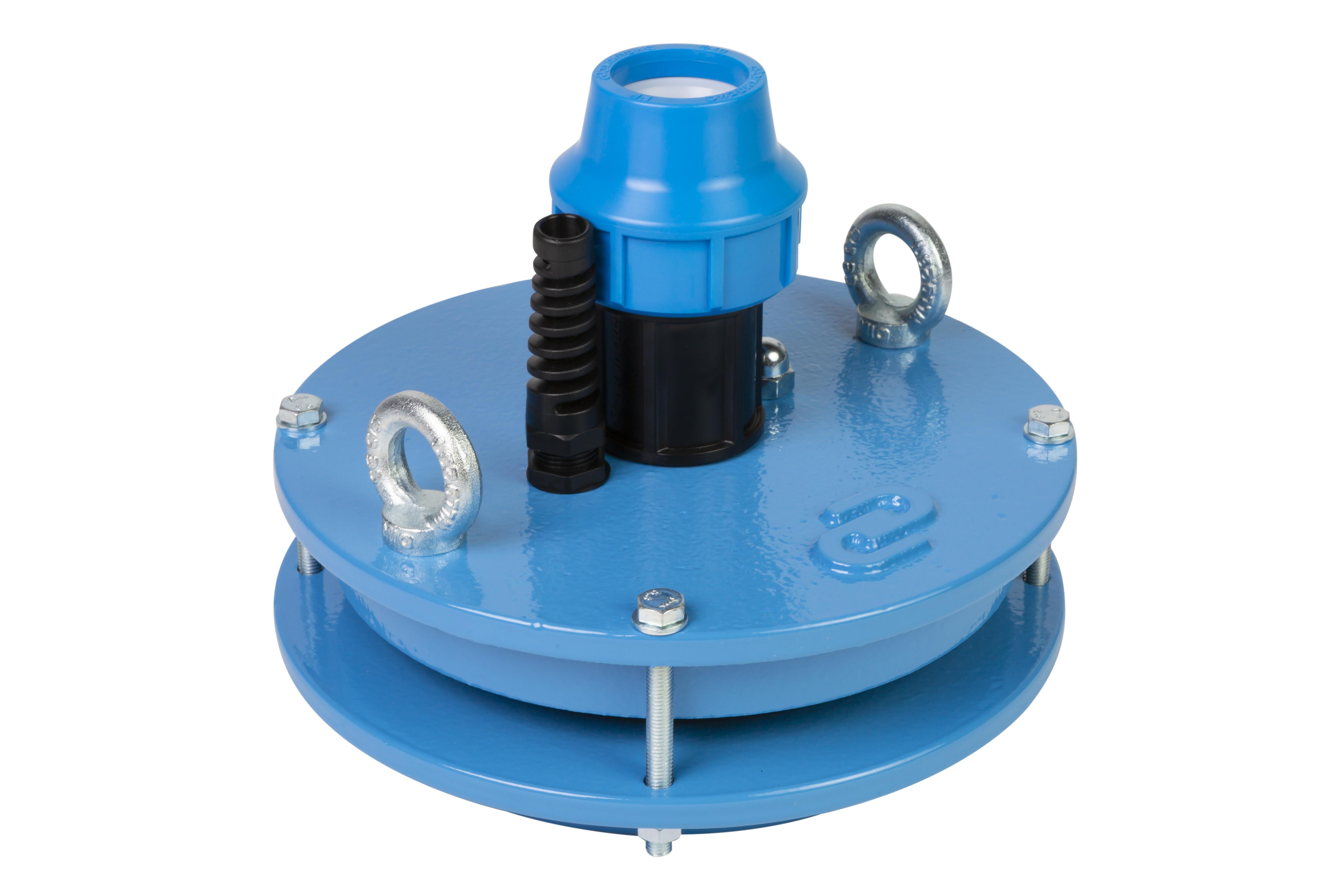

Существуют чугунные, пластиковые и оголовки из нержавеющей стали.

Пластиковые модели более дешевые по сравнению с металлическими оголовками, но и менее надежны. Они способны выдерживать вес массой до 200кг, поэтому данный оголовок лучше использовать для неглубоких скважин, так как в них используются насосы, вес которых не превышает 100кг.

Изделия из нержавейки и чугуна различают только по их надежности и стоимости. Чугунные более надежны, но и стоят дороже. Модели из нержавейки дешевле, по надежности немного уступают чугунным. И те, и другие способны выдерживать вес прикрепляемого оборудования до 500кг, поэтому без проблем используются вместе с глубинными насосами.

Все оголовки для скважин часто снабжаются некоторыми дополнительными приспособлениями. Скрытые болты, предотвращающие взлом, дополнительные отверстия под питающий кабель с предохранителем от перегибов, карабины для подвешивания оборудования, рым-болты и цанговые зажимы – это все, что потребитель может получить в комплекте, приобретая необходимый оголовок для скважины.

При выборе необходимой модели, обязательно учитывайте его диаметр. Используя глубинный насос для скважины, Вам нужен будет оголовок диаметром больше 9 см.

Монтаж оголовка для скважины

Оголовок выполнен настолько просто, что его монтаж не составит большого труда для Вас. Но нужно знать несколько важных фактов, прежде чем устанавливать устройство.

Устанавливая скважинный оголовок, не забудьте, что для герметического контакта крышки и фланца Вам необходимо очень хорошо затянуть резиновое кольцо специальными монтажными болтами. Иногда обсадная труба нуждается в подрезке. Сделайте ее перпендикулярно самой трубе.

После этого края необходимо зачистить и сделать их гладкими. Если эта труба из металла, то обязательно загрунтовать и покрыть краской с антикоррозийным эффектом:

  1. На трубу накладываем фланец, а затем с определенным усилием одеваем резиновый уплотнитель.
  2. Трос насоса и шланг крепим снизу к крышке оголовка при помощи специальных карабинов. Лучше подбирать тросы, которые защищены пластиком, для защиты от коррозии. Подводим кабель к крышке и опускаем зажим. Двигаться кабель должен свободно.
  3. Насос крепим к кабелю и плавно спускаем его в скважину.
  4. Когда кабель натянется и насос окажется на необходимой глубине, крепим крышку оголовка к трубе. С помощью зажимных болтов и фланца поджимаем уплотнитель к крышке. Не перетягивайте болты при затягивании, иначе рискуете повредить кольцо.
  5. Кабель не должен провисать. Если это произошло, подтяните его и зафиксируйте зажимом.
  6. И в завершении, подводим трубы и запускаем тестирование системы.

Надеемся, наша статья поможет Вам в выборе оголовка, и данный процесс теперь не вызовет у Вас затруднений. При возникновении любых вопросов, связанных с выбором или установкой данного устройства, свяжитесь со специалистами компании «АЛЬФАТЭП».  Наши опытные сотрудники предоставят Вам качественную консультацию, помогут выбрать оголовок для скважины, доставят и установят.

Скважинные оголовки: конструкции и возможности

Опубликовано: 15 мая 2018 г.

320

Скважинные оголовки предназначены для защиты устья скважины от попадания в нее посторонних предметов. Отсутствие на скважине оголовка является признаком ее неправильной эксплуатации, так как при этом в скважину могут попадать грунтовые воды с грязью, насекомые, мелкие животные (лягушки, мыши), что приводит к потере качества и со временем количества воды из скважины. Бывают и случаи вандализма, когда в скважину через устье умышленно бросают посторонние предметы: камни, кирпичи, грязь. Наличие скважинного оголовка является гарантией от подобных ситуаций.

Основные конструкции российских и зарубежных оголовков обеспечивают герметизацию устья за счет использования резиновых уплотнений, прижимаемых к обсадной трубе с помощью различных механических конструкций. Они делятся на два основных типа, оба которых используют два фланца: а) конструкция, в которой сжатие фланцев деформирует резиновое кольцо, надеваемое на обсадную трубу снаружи ( «Джилекс», «Акваробот» (рис. 1)), и б) конструкция, сжатие фланцев которой деформирует резиновую втулку, вставляемую вовнутрь обсадной трубы скважины (BELAMOS, WWSYSTEM). Кроме того, достаточно редко, но встречаются оголовки американского производства, выпускаемые под единственный диаметр обсадной трубы и уплотняющиеся за счет тонкой кольцевой резиновой прокладки.

Рис.1 Оголовок, в котором сжатие фланцев деформирует резиновое кольцо, надеваемое на обсадную трубу снаружи

Недостатки оголовков

Все имеющиеся на российском и мировом рынке конструкции оголовков имеют общие недостатки:

1. Узкий диапазон применения по диаметру скважин (например, для диапазона бытовых скважин от 90 до 160 мм приходится выпускать 4 типоразмера оголовков: 90-110 мм., 110-130 мм., 130-140 мм., 140-160 мм.)

2. Узкий диапазон применения по диаметру труб, поднимающих воду от насоса — все существующие оголовки комплектуются несменяемым фитингом под трубу диаметром либо 25, либо 32, либо 40 мм.

3. Часто бывает, что при монтаже кессона для скважины, несведущие монтажники обрезают устье скважины слишком близко к дну кессона, и тогда установить оголовок с внешними фланцами («Джилекс», «Акваробот») становится невозможно.

4. Герметизация существующих оголовков осуществляется за счет сжатия резинового уплотнителя болтами, которые во влажных условиях кессона или скважины за 3-5 лет корродируют, и при попытке их отвернуть, заклинивают в гайках. Причем, если у оголовка Джилекс в дорогом чугунном исполнении еще можно срезать заклинившие болты и вынуть и заменить их, то у пластиковых оголовков Джилекс и всех остальных оголовков ответные гайки болтов вмурованы в пластик. И заклинивший болт означает замену всего оголовка. А для оголовков, вставляемых вовнутрь скважин, это составляет вообще практически нерешаемую проблему, т.к. при срезании заклинивших болтов нижняя часть оголовка падает в скважину вместе с прикрепленным к ней насосом.

5. Ряд скважинных насосов (GRUNDFOS и др. ) комплектуется электрическим кабелем плоского сечения. Ни один из существующих оголовков не в состоянии обеспечить герметизацию плоского кабеля.

Если использование таких оголовков особых проблем не вызывает, то их монтаж и демонтаж требует определенной квалификации и, как правило, требует вызова специалиста. Кроме того, привязка оголовков описанных конструкций к размеру обсадной  трубы скважины вызывает определенные проблемы и у их производителей, и у продавцов. Так, продавцу приходится держать на складе от 12 до 26 типоразмеров оголовков. И даже при этом он не может ничего предложить покупателю, у которого в скважине вибрационный или иной насос на шланге, насос с плоским электрическим кабелем, а также покупателю, который не знает точного диаметра своей скважины или водоподъемной трубы от насоса (а это типовая в торговле ситуация).

Преодоление недостатков

Попытка преодолеть недостатки классических конструкций привела к появлению на рынке еще одного типа оголовков (рис. 2), разработанного российской компанией «Сантехник-Ф» на основе пятнадцатилетнего опыта по ремонту и обслуживанию скважин (патент РФ №177395).

Рис.2 Внешний вид оголовка ОС-У

В силу специфических особенностей его конструкции, опишем ее более подробно.

Идея, положенная в  основу оголовка (рис. 3) довольно проста: устье скважины герметизируется за счет прижатия к нему сверху конуса из эластичного материала, а прижимное усилие обеспечивается за счет веса самого оголовка, веса прикрепленного к оголовку насоса и водоподъемной трубы, заполненной водой. При этом никаких дополнительных болтовых или иных соединений не требуется. Конусная форма оголовка обеспечивает возможность использования конструкции одного и того же размера для довольно широкого диапазона скважин.

Рис. 3 Схема установки оголовка в устье скважины

Конструкция оголовка совмещает в себе подвес для насоса, кабельный ввод и ввод водоподъемной трубы. Вводы трубы и кабеля герметизируются путем обжатия нержавеющими хомутами имеющихся на оголовке штуцеров. Сам оголовок выполнен из прочного эластичного морозостойкого композитного материала. Насос крепится к подвесу, вмурованному в тело оголовка. При этом с оголовком допускается использование любого типа погружного насоса (центробежного, вибрационного), а также расположенной вне скважины насосной станции.

Температура эксплуатации оголовка от -50 ºС до +50°С, грузоподъемность — 100 кг.

Для обеспечения возможности использования оголовка с водоподъемными трубами диаметром в диапазоне от 16 до 32 мм (практически все диаметры для бытовых скважин) из любого материала (ПНД, полипропилен, шланги, металл), включая и гофрированные трубы, в комплект оголовка включены дополнительные уплотнительные втулки, которые в случае необходимости вставляются вовнутрь штуцера для водоподъемной трубы.

Преимущества и существующие недостатки оголовка ОС-У

Вследствие указанных особенностей описываемой конструкции оголовка возникают и его преимущества.

Оголовок ОС-У подойдет к любой скважине от 90 до 160 мм. с трубой от 16 до 32 мм., что весьма удобно, когда покупатель не знает точный диаметр своей скважины или диаметр трубы от насоса (это является достаточно типичной ситуацией)

Площадь склада продавца экономится от  4 до 32 раз – вместо большого количества оголовков различных типов и диаметров продавец может держать на складе один универсальный в достаточном количестве.

Оголовок ОС-У герметизирует скважины, изготовленные из любых материалов (металл, пластик, комбинация металла и пластика).

С этим оголовком можно использовать насосы любого типа — центробежные, винтовые, вихревые, вибрационные типа «Малыш», поверхностные насосные станции

Оголовок ОС-У уникален по диапазону допустимых для использования с ним водоподъемных труб – к насосу можно крепить любую трубу от пластиковой до стальной, шланги мягкие, жесткие, и даже гофрированные спиральной гофрой.

Этот оголовок также уникален по диапазону допустимых для использования с ним электрических кабелей.– с насосом можно использовать и круглые и плоские, и тонкие и толстые. ОС-У — единственный из известных оголовок, с которым можно применять кабели плоского сечения.

Оголовок ОС-У изготовлен из специально разработанного композитного материала, сохраняющего прочность и эластичность даже при сильных морозах.

Элементарный монтаж оголовка ОС-У не требует ни сварки, ни затягивания фланцевых соединений, а, следовательно, не требует использования квалифицированного персонала.

Еще более прост демонтаж ОС-У: не нужно ничего отсоединять и раскручивать, просто вынуть оголовок и оборудование из скважины.

В этом оголовке отсутствуют подверженные коррозии стяжные болты, за счет которых осуществляется герметизация у оголовков-аналогов.

Из недостатков оголовка ОС-У следует отметить ограничения на вес монтируемого в скважине оборудования (до 100 кг), что может стать существенным при герметизации промышленных скважин. Еще один недостаток – слабая вандалоустойчивость вследствие простоты его демонтажа. Впрочем, последний недостаток достаточно условен, так как исправный скважинный оголовок любой конструкции демонтируется менее, чем за 5 минут.

Из сделанного обзора нетрудно сделать вывод, что из всех имеющихся на рынке скважинных оголовков, покрывающих потребность в оголовках для подавляющего большинства бытовых скважин, по-настоящему универсальным можно считать только оголовок ОС-У. Это, впрочем, не исключает возможность использования и оголовков иных типов в случаях, когда либо условия эксплуатации скважин не допускают использования оголовка ОС-У.

Статья из журнала «Аква-Терм» №2/2018. Рубрика «Водоснабжение и водоподготовка».
