Оголовок для скважины своими руками: устройство, монтаж, установка

Установка оголовка — не самая сложная часть работ при сооружении собственной скважины. Ни само устройство, ни порядок его монтажа особой сложностью не отличаются. Соблюдая определенные правила, можно установить оголовок для скважины своими руками без особых проблем.

Но предварительно не помешает познакомиться с некоторыми нюансами этого процесса. Мы подскажем вам, какой оголовок лучше использовать, а также опишем технологию его монтажа. Любителям самоделок пригодится инструкция по самостоятельной сборке нехитрого приспособления для скважины.

Содержание статьи:

• Для чего необходим оголовок
• Что следует знать об оголовках
• Правила монтажа устройства
• Самодельный оголовок для скважины
• Выводы и полезное видео по теме

Для чего необходим оголовок

Говоря коротко, оголовок — это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно обойтись и без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают.

Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно. Однако ни один из этих вариантов не является абсолютно надежным при .

Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд.

Устройство помогает успешно разрешить целый ряд важных практических задач:

• герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
• предотвратить попадание в скважину грязи, пыли, мусора и т. п.;
• защитить шахту от мелких предметов, которые могут туда упасть;
• дополнительно  в зимний период;
• надежно закрепить погружной насос и водопроводные коммуникации;
• предотвратить кражу насоса и оборудования скважины.

Надежный оголовок улучшает . Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление.

Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Галерея изображений

Фото из

Устаревший вариант оголовка

Бюджетный вариант обустройства скважины

Новые модели оголовков

Варианты устройства оголовков

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей . Второй важный момент — материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые — выдерживают нагрузку до 200 кг;
• стальные — допустимы нагрузки не более 500 кг
• чугунные — способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное — обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

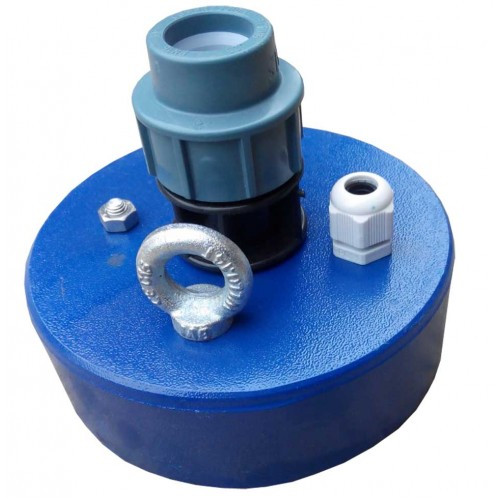

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу — для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод — это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Галерея изображений

Фото из

Шаг 1: Для обустройства скважины устроен приямок. Дно укреплено плиткой, подведена траншея для подключения трубопровода

Шаг 2: Ствол скважины обрезан до удобной высоты, на обсадку установлены монтажное и уплотнительное кольца

Шаг 3: Для того чтобы в скважине не провисал кабель, его сцепляют с водоподающей трубой. Первая сцепка ставится в 15 — 30 см от патрубка насоса, последующие примерно через 1,5 м трубой

Шаг 4: Кабель и водоподающую трубу продевают через крышку оголовка

Шаг 5: В обрезанный ствол скважины с установленными на обсадку деталями оголовка аккуратно погружается насос до оговоренной в инструкции производителя глубины

Шаг 6: Аккуратное перемещение крышки оголовка к устью скважины, одновременное протягивание кабеля

Шаг 7: Пластиковая конструкция скважинного оголовка устанавливается на место и производится соединение деталей конструкции

Шаг 8: Обрезка трубы до длины, удобной для подключения отводов, затягивание фитингов

Обустройство скважины в приямке

Установка монтажного и уплотнительного колец

Сцепка электрокабеля с трубой

Установка крышик оголовка

Погружение насоса в скважину

Перемещение крышки оголовка

Установка крышки на оголовой

Подготовка трубы к подключению трубопровода

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно . Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к .

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.

Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка — это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т.п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.

На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент — купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки — отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.

Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Выводы и полезное видео по теме

Процесс монтажа оголовка можно увидеть на видео ниже, хотя в нем и не отражена процедура подключения коммуникаций, подвешивания насоса и т.п.

Здесь можно посмотреть обзор различных моделей скважинных оголовков:

Интересный вариант оголовка, сделанного своими руками, представлен в следующем видео:

Хороший скважинный оголовок – важная часть системы водоснабжения дома и участка. Если модель выбрана и установлена правильно, оголовок надежно защитит скважину и продлит срок ее эксплуатации.

У вас есть практические навыки установки оголовка для скважины? Делитесь накопленными знаниями или задавайте вопросы по теме в комментариях ниже. Если вы мастерили оголовок собственноручно, можете прикрепить фотографию своей поделки.
