Как собрать и установить дверную коробку своими руками

Двери, несмотря на внешнюю простоту очень требовательны в монтаже. Малейшая ошибка может привести к плачевным последствиям. Неправильно снятые размеры, сделанные отрезы невозможно будет откорректировать, и придётся выполнять все заново, используя другие материалы. Щели, образовавшиеся из-за ошибочного отпила, устранить с помощью герметика невозможно.

Даже если это и замаскирует внешние дефекты, то конструкция не будет прочной из-за неплотного прилегания к поверхности. В результате существенно увеличивается нагрузка на бруски, а срок службы двери сокращается. Для того чтобы не допустить такой ситуации необходимо собирать дверную коробку своими руками строго соблюдая пошаговую инструкцию. Важно не только правильно, но ещё и очень внимательно и аккуратно выполнять все установочные работы.

Форма и размеры конструкции

Основа-короб должен соответствовать параметрам двери (ширине и высоте), для того чтобы обеспечивать полный охват и поддержку конструкции. Важным нюансом относительно полотна является назначение помещения, для которого оно предназначено. Потому что от этого будут зависеть требования к вентиляции. В парных и банях двери должны обеспечивать надёжную теплоизоляцию, поэтому проём заделывают максимально герметично.

Ванную комнату, наоборот, нужно хорошо проветривать, для того чтобы не скапливалась лишняя влага и не появлялась плесень. Поэтому зазор между коробом и дверью должен быть немного шире. А также требуется хорошая вентиляция для помещений, в которых установлено газовое оборудование.

Для обеспечения надёжной защиты от утечки тепла из четырёх брусков сооружают прямоугольную раму, которая будет служить коробкой для двери. Вертикальные стойки станут петельным и притворным элементом, а поперечные – верхней опорой и порогом.

Для свободного движения полотна зазор должен быть между дверью и стойками около 3 мм. В тех случаях, когда необходим приток воздуха в помещение, короб собирают из трёх брусков, а на месте порога делают зазор около 10–15 мм. Вдоль вертикальных стоек и притолоки оставляют стандартное расстояние в 3 мм.

Коробка с порогом в сборе немного выше, чем без него. Разница составляет около 20 мм. Важно учесть этот нюанс, чтобы не пришлось укорачивать дверь. Потому что подогнать полотно можно только в том случае, если оно изготовлено из дерева.

Зазор между дверной коробкой и проёмом должен быть не меньше 10 мм с каждой стороны, чтобы конструкцию легко можно было установить и зафиксировать.

Необходимые инструменты

Поставлена дверная коробка своими руками может быть с помощью различных инструментов, некоторые из них есть у многих хозяев, ну а то, чего не хватает, придётся взять в аренду или приобрести.

• Стусло. Приспособление, позволяющее произвести резку бруса под разным углом.
• Карандаш, рулетка, строительный скотч.
• Акриловая краска по дереву.
• Монтажная пена, для герметизации коробки.
• Стамеска, для выполнения зарезов под петли.
• Перфоратор, дрель, шуруповёрт.
• Гвоздодёр, лом, молоток. Для демонтажных работ.
• Торцовочная пила, ножовка и канцелярский нож.
• Строительный уровень.

Демонтаж

Если двери устанавливаются не в новом помещении, а происходит замена конструкции. То выполнить установку дверной коробки своими руками можно только после того, как будет удалена старая. Выполняется демонтаж дверной коробки в следующем порядке:

1. Снимаются наличники, и разбираются элементы короба.
2. Выкручиваются крепежи и анкерные болты.
3. Проводится проверка прочности проёма и при необходимости выполняется его укрепление.

Стоит очень аккуратно разбирать дверную коробку, для того чтобы ничего не повредить и тем самым увеличить объем работ по установке в будущем. При необходимости заменить дверную коробку, рекомендуется проводить демонтаж заранее, чтобы осталось время на подготовку проёма. Практически невозможно, снять дверную коробку, не повредив её. Поэтому после удаления старых комплектующих потребуется установка новых.

Как собрать дверную коробку?

Сделать дверную коробку из заготовок правильно поможет схема сборки.

1. Раскладывают элементы на плоской поверхности на одном уровне.
2. Правильно размечают дверную коробку.
3. Торцы брусков запиливают под углом 45 или 90 градусов.
4. Определяют положение петель и отмечают их на вертикальной стойке. Отмеряют по 200 мм снизу и сверху. С какой стороны зависит от правого или левого открывания двери.
5. Если петли врезные, стамеской делают выемку и закрепляют их. Накладные петли просто прикручивают в нужном месте.

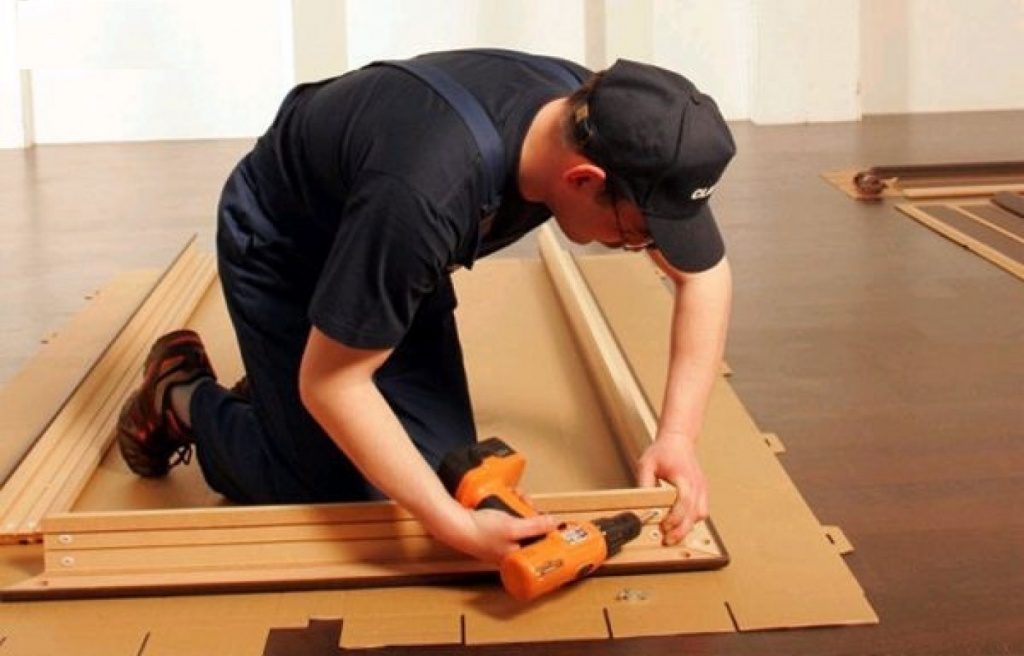

6. Бруски стягивают саморезами. Процедуру проводят аккуратно, потому что, немного переусердствовав, можно повредить элементы.
7. В завершение вставляют дверное полотно, выравнивают и проверяют, есть ли между ним и конструкцией нужный зазор.

Короб необходимо увеличить с помощью добора, если ширина стены больше 70 мм, а наличники ставятся с двух сторон.

Если выполняется сборка дверной коробки из МДФ, все крепёжные работы должны проводиться с предварительным рассверливанием, чтобы не образовались трещины и сколы на изделии.

Как запилить дверную коробку под 45 градусов?

Элементы с округлым сечением запиливают под углом 45◦. Для того чтобы сделать правильный зарез используют стусло или торцовочную пилу с вращающимся столиком.

Выполняться сборка дверных коробок своими руками может без применения специальных инструментов. В таких случаях можно нужный угол отпилить без стусла, используя для разметки линейку и транспортир.

При выполнении монтажа конструкцию закрепляют с помощью саморезов, которые вкручивают под углом.

Сборка коробки под углом в 90 градусов

При таком варианте сборка дверной коробки выполняется легко и быстро.

• Нужно отпилить необходимую величину стоек и горизонтальной перекладины под прямым углом.
• Выбрать лишнюю часть притвора.

• Элементы коробки разместить на полу выровнять и закрепить в торцах саморезами (по 2 в каждый).

Для того чтобы все стороны сохранили параллельность к дверному коробку можно приложить дверь и проверить, как она будет стоять в проёме. Соединение дверной коробки под 90 градусов у специалистов считается быстрой технологией монтажа.

Сборка коробки с порогом

Существенной разницы между установкой дверных коробок с порогом и без него не существует. Пороги в последнее время утратили свою актуальность. Но, несмотря на это, поклонников у такой системы немало. Объясняется это тем, что она более крепкая и надёжная, чем конструкция без нижней поперечной планки. Такие системы могут выдерживать значительные нагрузки и подходят для установки массивных дверей из дерева.  Пороги считаются обязательным условием для санузлов. Независимо от того какой выбран вид конструкции собрать коробку межкомнатной двери сможет каждый человек.

• Заранее подготавливают вертикальные и горизонтальные планки.
• Зарезают под 45 или 90 градусов.
• Подготовленные элементы располагают на ровной поверхности.
• Поочерёдно скрепляют стойки и перекладины с помощью саморезов.

Как правильно установить дверную коробку?

Выполняется монтаж дверной коробки после предварительной проверки соответствия её размерам проёма в стене.

• В том случае, если все подходит, производят установку дверной коробки в проём.
• С помощью гидроуровня проверяют вертикальность стоек и горизонтальность перекладин.

• По всему периметру конструкции устанавливают клинья (около 15 шт.). Распорка для дверных коробок увеличивает прочность.

• Делают разметку под места крепления. По ней сверлят отверстия на брусках и стенах. Многие специалисты крепят к стене дверную коробку в местах, где располагаются петли и ответная планка замка. Это позволяет не нарушать целостность и внешний вид изделия.

• Крепление дверной коробки выполняется анкерными болтами, которые вставляют в отверстия и затягивают шуруповёртом или гаечным ключом (зависит от вида крепежа). Конструкцию крепить стоит очень аккуратно.

• Прикручивают петли и навешивают полотно. При правильной установке открытие и закрытие двери будет осуществляться легко.

• Зазор между блоком и стеной заполняют монтажной пеной.

Ответную металлическую планку замка устанавливают на разных этапах: при сборке или когда конструкция уже закреплена. Более правильным и точным будет второй метод.

• Прикрывают двери и отмечают карандашом месторасположение язычка или магнита.
• Стамеской или перьевым сверлом делают необходимое отверстие. Слишком глубокое не нужно, главное, чтобы помещался язычок и держал дверь.
• По размерам ответной планки делают выборку и устанавливают её, закрепляя саморезами. Очень глубоко элемент монтировать не нужно, это испортит внешний вид.

• Зазоры шпаклюют герметиком.

Что ещё важно знать?

Не у каждого человека получится с первого раза качественно выполнить установку дверной коробки. Но не стоит отчаиваться. Потому что многие изъяны можно устранить.

1. Если есть некрасивый шов, закрыть стык между ламинатом и дверной коробкой можно плинтусом или специальным гибким порожком.
2. Если коробка не влезает в проём, то стойки и поперечные планки можно немного подрезать.
3. Красиво заделать щель между дверной коробкой и стеной позволяют наличники. Если их ширины не хватает, придётся щель штукатурить и декорировать.
4. Для установки коробки межкомнатной двери в бетонной стене или из кирпича невозможно обойтись без перфоратора.Если выполняется установка дверной коробки из МДФ предварительно на планках, с помощью сверла, делают отверстия и только потом работают перфоратором.
5. Крепить дверную коробку к деревянной стене намного легче, чем к другим материалам. В таком случае не пригодится перфоратор для сверления отверстий. Нужно просто с помощью анкеров прикрутить дверную коробку к стене. Главное учесть, что со временем деревянные постройки могут дать большую усадку.
6. Для облегчения процесса монтажа, были созданы специальные монтажные системы дверных коробок. Благодаря им конструкцию можно поставить в стены из любого материала, не используя при этом клинья и распорки. Такой комплект включает в себя крепежи скрытого монтажа, подробную пошаговую инструкцию и схемы. Используя систему, вставить дверную коробку сможет даже новичок.

Как собрать дверную коробку своими руками: пошаговая инструкция

Приветствую Вас, мои рукожопики!

Сегодня я научу вас как грамотно и правильно собрать дверную коробку .

Процесс сборки нельзя назвать сложным и вполне можно осуществить самому, не прибегая к помощи мастеров.

Двери — это не просто столярное изделие, это к тому же самостоятельное украшение интерьера, которое внесет в ваш дом эстетику, теплоту и уют. Речь пойдет о межкомнатных дверях, наличие которых позволит вам уединиться и снизить уровень шума. А для того, чтобы двери как можно дольше сохраняли свою функциональную нагрузку им необходима качественно собранная дверная коробка.

Основными ошибками при сборке могут стать неправильно снятые размеры, нарушение углов отпила. Важно понимать, что такие «косяки» не исправишь — придется тратить деньги на приобретение дополнительных частей. Конечно щели и мелкие дефекты можно замазать восковым карандашом, либо другими спец. средствами, но из-за перекосов нагрузка в дверной коробке будет распределена неравномерно, что приведет к значительному снижению срока службы дверного полотна.

Работы по сборке дверной коробки должны выполняться с особой тщательностью и вниманием. Требуется строго соблюдать размеры зазоров и не забывать оставлять припуски на ширину пропила.

Ну вот — «навел жути» — теперь понесете денежки спецам:) На самом деле все не так страшно — следуйте моим подсказкам и все у вас получится!
[spoiler title=»СОДЕРЖАНИЕ СТАТЬИ:»]

[/spoiler]

Составные части дверной коробки

Прежде всего стоит ознакомиться с устройством межкомнатной дверной коробки:

Таким образом, чтобы собрать дверную коробку нужно верно соединить все ее части. Но прежде чем приступить — необходимо определиться с размерами  и выбрать подходящий материал. Двери должны эстетично смотреться и легко мыться.

Выбираем материал

Здесь у меня нет однозначного ответа, так как выбор зависит от ваших предпочтений и бюджета. Приведу примеры самых распространенных материалов, используемых для дверных коробок.

Двери из МДФ

МДФ — это древесно-волокнистая плита. Двери дешевые, но при этом неплохо смотрятся. К достоинствам можно отнести легкость и экологичность. Минусы — это пониженная ударопрочность, плохая шумоизоляция и непродолжительный срок службы.

Клееный массив

Клееная доска или «евробрус».

Данные двери состоят не из цельного дерева, а из склееных под высоким давлением частей. Стыков на них практически не видно. Двери довольно прочные и стоят немного дороже МДФ. Цена и качество приемлимые.

Цельные деревянные двери

Двери на порядок дороже клееных. Прочные и долговечные. Недостатком является неправильная обработка производителем, вследствие чего дерево чрезмерно напитывается влагой.

Двери из ДСП и ДВП

Древесно-волокнистые или древесно-спресованные плиты. Эти двери очень дешевы, так как изготавливаются из остатков материала. Достоинство этих дверей — хорошая механическая прочность, и довольно неплохая звуко- и шумоизоляция. Недостатком являются низкая влагоустойчивость, а также наличие в клее летучего вещества, пагубно влияющего на здоровье. Еще один аспект — это сложность монтажа, так как саморезы в таких дверях плохо держатся.

Помимо описанных еще существуют пластиковые, стеклянные, алюминиевые, шпонированные. Двери с сотовым наполнителем, ламинированные и др.

Выбор материала зависит от вас, но он должен быть целесообразным и практичным.

Инструмент

Чтобы собрать дверную коробку нам понадобится инструмент:

1. Острый карандаш
2. Строительная рулетка
3. Строительный уровень
4. Строительный уголок
5. Отвертка или шуруповерт
6. Торцово усочная пила, либо стусло с  ножовкой по металлу или «мелкозубка»

Грамотно снятый размер — залог успеха!

Стандартными размерами дверных полотен являются

• высота 2000 мм
• ширина 600 мм, 700 мм, 800 мм и 900 мм

Все остальные размеры, выходящие за рамки — как правило являются заказными позициями. (Я имею ввиду одинарные полотна, а не распашные)

К размеру полотна необходимо прибавить 70 мм — такова стандартная ширина дверной коробки. Если размеры дверной коробки другие, то и размер естественно изменится в большую, либо в меньшую сторону. И еще прибавляем 6 мм — это технологический зазор между полотном и дверной коробкой.

Теперь необходимо проверить как становится дверная коробка в дверной проем. Если его необходимо расширить, то не спешим сразу все ломать. Трезво оцениваем ситуацию — возможно придется усилять проем перемычками. Ежели нужно уменьшить проем, то закладываем его кирпичом, либо «нашиваем» бруски — все зависит от ситуации.

ВАЖНО ЗНАТЬ:

Чтобы вам понять кокой размер дверного проема необходим, то смотрим формулу:

Размер дверного полотна + размер дверной коробки + 6 мм тех. зазор + 60 мм( по 30 мм на каждую сторону под монтажную пену и клинья, которые понадобятся при монтаже коробки)

Обычно размеры дверных проемов контролируются на стадии строительства, но в старых частных домах (таких как у меня) бывает «жесткие» несоответствия.

Следующий важный размер — это зазор от пола до дверного полотна. Перед тем, как его рассчитать нужно проверить уровень полов на ширину «распаха» двери.

Сделать это можно двумя способами:

1. При помощи гидроуровня

На боковых стенах проема выставляем метки в одном уровне. Измеряем расстояние от каждой метки до плоскости пола. Та разница, которую вы получите при измерении должна быть добавлена к минимальной высоте стоек, чтобы при открытии дверь не упиралась в пол. Если вы все-таки «проморгаете» этот момент, то устранить его можно только подрезкой дверного полотна, а это то еще «рукожопство»:(

      2. С помощью лазерного уровня

Если вы счастливый обладатель лазерного уровня, то все значительно упрощается. Выставляем уровень и при помощи строительного угольника определяем кривизну полов. Полученные значения учитываем при выставлении размеров

Минимальный зазор делают 10 — 15 мм, в зависимости от того, какое напольное покрытие планируется . Но лучше сразу уложить линолеум, либо ковролин, либо ламинат, а затем производить монтаж.

Смотрите таблицу соответствия дверных блоков и проемов.

И вот еще таблица типовых размеров дверных коробок

Сборка дверной коробки без порога

Рассмотрим сборку дверной коробки своими руками на примере коробки из МДФ. Верхние части соединим под 45°, так как это самый эстетический способ.

1.Первым делом необходимо заторцевать части коробки. Делается это для того, чтобы устранить неровности или заводской брак.

ВАЖНО ЗНАТЬ:

Если вам придется пользоваться ручным инструментом, то лучше использовать «мелкозубку», либо ножовку по металлу. Пропилы начинайте делать со стороны шпона, чтобы сколы, если таковые будут, остались на невидимой стороне.

2. «Запиливаем» под 45° петельный брус  и притвор. Лучше всего это делать торцово усочной пилой, но если таковой нет, то придется работать на стусле. Чтобы избежать неровностей при запиле — стусло нужно закрепить. Ножовку используем с мелким зубом.

3. Далее переходим к самому трудному — «запиливание» верхней части коробки — притолоки. Нужно четко выставить размер и не промахнуться с углами. Можно воспользоваться рулеткой, но есть способ легче. Для этого  прикладываем притолоку к верху двери и отмечаем метки острым карандашом «по месту». Для соблюдения технологического зазора можно воспользоваться упаковочным картоном — его ширина как раз 3 мм.

4. Отмечаем высоту петельного и притворного брусов. Как узнать требуемую высоту я рассказал немного выше. Это высота дверного полотна + верхний зазор 3 мм + нижний зазор. Если полы ровные, то достаточно 10 мм. При открытии дверное полотно не должно цеплять или упираться в пол. Сильно высокий зазор не стоит делать — для нормальной циркуляции воздуха достаточно 10 — 15 мм. Если помещение влажное, то допускаются большие величины.

ВАЖНО ЗНАТЬ:

Если в месте установки дверей имеется перепад и нет возможности его исправить, то высота стоек может быть разной. За ноль принимается самое высокое место перепада.

Далее отрезаем стойки по меткам.

ВАЖНО ЗНАТЬ:

Постоянно и скурпулезно проверяем все нанесенные размеры до запила. Если коробка окажется меньше полотна, то придется покупать новый брус.

5. После того, как все составные части запилены — собираем дверную коробку из мдф воедино, предварительно просверлив отверстия сверлом меньшего диаметра, чтобы не допустить раскола коробки. Для соединения используем саморезы 50 см по дереву. Удобнее проводить работы на полу, подложив под коробку картон или другой материал.

ВАЖНО ЗНАТЬ:

Когда будете стягивать дверную коробку прижимайте ее части как можно плотнее, так как саморезы будут растягивать их.

Ну и вот такой примерно результат должен у вас получиться.

Как собрать дверную коробку под 45° и без порога — видео

Сборка дверной коробки с порогом

Самый простой способ сборки. Дело в том, что порог обычно монтируется под 90°.

Порог монтируется на входных или «привходных» дверях, отделяя холодное помещение от жилого. К тому порог придает дверной коробке дополнительную прочность.

Подготовка дверного проема, проверка уровня полов абсолютно идентичны со сборкой без порога, но дальнейшие шаги имеют свои отличия.

Итак, вот пошаговая инструкция по сборке:

1. Запиливаем притолоку по исходным размерам. Длина притолоки будет равняться длине дверного полотна + 6 мм на зазор. Таких заготовок необходимо сделать две — это и будет порог. Не зыбываем торцевать заготовки, так как заводской рез может быть не ровным.

2. На петельном и притворном брусе необходимо снять упорную четверть.

Для этого соединяем торец вертикальной стойки и горизонтальной и острым карандашом ставим метку.

ВАЖНО ЗНАТЬ:

Размер необходимо перенести с максимальной четкостью, чтобы не получилось щелей. Заделать их в дальнейшем не проблематично, но это нарушит эстетическую составляющую дверей.

Делаем пропил на глубину четверти ножовкой или электролобзиком. Будьте предельно аккуратны — на зацепите рабочей поверхности. На дверях МДФ исправить «косяк» не получится.

Затем стамеской, либо канцелярским ножом аккуратно ее убираем. Повторяем операции для всех углов.

ВАЖНО ЗНАТЬ:

Если пользуетесь стамеской, то ни в коем случае не переворачивайте ее верхней  заточенной стороной вниз. При проведении работ рабочая часть врежется в материал и вся работа «насмарку». Тоже правило действует при врезке петель.

3. Соединяем коробку. Также сверлим отверстия и стягиваем саморезами. Единственное отличие в том, что для порога применяются оцинкованные саморезы, если это порог входной двери. Они меньше подвержены воздействию.

Сборка дверной коробки с порогом — видео

Шиповое соединение дверной коробки

Одним из способов сборки дверных коробок является шиповое соединение. Оно не так распространено, как сборка под углом 45° и 90°, но имеет место быть.

Состыковка частей происходит посредством шиповых соединений (смотрите рисунок)

Обычно достигнутой жесткости вполне достаточно, но можно добавить оцинкованные гвозди для усиления прочностных характеристик.

Ошибки при установке и сборке дверной коробки — смех, да и только!

Заключение

Ну вот и все, друзья.

В этой статье я рассказал вам как грамотно собрать дверную коробку и очень надеюсь, то у меня это получилось.

Придерживайтесь моих инструкций и все у вас получится!

Как собрать дверную коробку своими руками: пошаговая инструкция и схема

В отличие от полностью подготовленных к монтажу металлических дверей деревянные аналоги продаются в комплектации. Объясняется просто – многие производители (в основном, зарубежные компании) поставляют на рынок модели определенных типоразмеров, а не под конкретный проем, и не соответствуют нашим стандартам. К тому же неизвестно, в какую сторону должна распахиваться дверь в месте установки.

А потому дверная коробка представлена брусками, из которых нужно еще собрать косяк и подготовить его к навешиванию полотна. Знание некоторых особенностей «конструирования» позволит не прибегать к услугам наемных мастеров, а всю работу выполнить собственноручно.

Полезная информация

1. Она пригодится тем, кто по какой-либо причине не захочет приобретать дверь в мебельном салоне, а предпочтет изготовить ее самостоятельно, по своим чертежам. Такое нередко случается при нестандартных проемах; гораздо проще собрать коробку нужных габаритов, чем заниматься расширением/сужением прохода. Нюанс – в выборе ширины бруса. Она должна соответствовать толщине стены, а последнее (для строений, возведенных по типовому проекту) зависит от ее материала.

Размеры – в мм. Допускаются отклонения в пределах ±5.

• Кирпичная кладка 75 – коробка 108.
• Сруб (бревно, брус) 100 – косяк 120.

2. Если приобретается импортная модель, то ее коробка по размерам несколько отличается по причине несоответствия стандартов. Ее ширина варьируется в диапазоне от 80 до 205. Поэтому понадобится выбирать подходящий блок, ориентируясь на толщину стены в месте расположения проема.

С чем это связано? При значительной разнице в размерах проблемы с установкой наличников обеспечены. Вариантов решения несколько – использование доборов, изготовление «черновой» коробки; но все они лишь усложняют монтаж и повышают конечную стоимость работ.

Комплектация коробки

• Петлевой косяк (вертикальная стойка, на которой крепятся навесы).
• Притвор (противоположная сторона коробки, на которой монтируется ответная планка замка, защелки).
• Притолока (горизонтальный элемент, соединяющий стойки) Ее еще называют верхним брусом.
• Порожек (нижняя перемычка; необязательная часть конструкции, но некоторые модели ею комплектуются). Он используется, если сборка дверной коробки своими руками ведется для ее установки в таких комнатах, как ванная, туалет и ряде иных, где возможны аварийные ситуации, связанные с прорывом жидкостных коммуникаций. Задача порога – предотвратить растекание воды по смежным помещениям.

Варианты сборки

Задача заключается в соединении отдельных частей комплекта в рамную конструкцию прямоугольной формы. В зависимости от наличия/отсутствия порога, она принимает вид замкнутого/разомкнутого контура. В принципе, ничего сложного нет; главное, произвести грамотный монтаж. Решая, как собрать дверную коробку, нужно учесть, что сделать это можно несколькими способами. Какой предпочтительнее, придется определять самостоятельно. В этом деле многое зависит от практического опыта в данной сфере и инструмента, который имеется под рукой.

Багетное соединение

Плюс – относительная простота сборки. Технология заключается в угловом запиливании (подрезке) торцов скрепляемых элементов (450). После совмещения деталей окончательная фиксация производится шурупами (саморезами).

Минус – ограничение в применении. Оно связано с материалом косяка. К примеру, дверную коробку из мдф собирать данным способом не рекомендуется – возможно «разлохмачивание» кромок, появление трещин и сколов.

Шиповое соединение

Плюс – надежность. Данный вариант сборки обеспечивает долговечность конструкции при том, что дверь подвергается постоянным и значительным нагрузкам. Например, на входе в строение, в местах интенсивного перемещения людей.

Минус – самостоятельная сборка требует не только опыта, но и специального инструмента. При их отсутствии не поможет никакая, даже самая подробная,  пошаговая инструкция.

Прямой угол

Плюс – считается простейшей в самостоятельной реализации методикой, а потому и удобной: специальный инструмент, кроме бытового, не понадобится. Необходимо лишь срезать определенную часть четверти (зависит от размеров соединяемых элементов) и скрепить детали по габаритам проема. Иногда это не практикуется – соединение производится встык. Результат ожидаемый – дверная коробка получается прочной, надежной.

Порядок сборки

Методика – прямой угол. При самостоятельной сборке рекомендуется  полностью смонтировать конструкцию, и только потом помещать ее в проеме.

В некоторых пошаговых инструкциях рассматривается иная технология – подготовка и установка отдельных частей каркаса в проем, их выравнивание с помощью подкладок и дальнейшее соединение в единое целое. Этот способ гораздо сложнее, и без должного опыта лучше не практиковать.

1. Подготовка рабочего места: освободить на полу определенный сегмент, составить вместе несколько столов равной высоты. Задача – обеспечить ровную, прочную основу. В противном случае произвести качественную сборку коробки для входной, межкомнатной двери не получится.
2. Измерение габаритов проема. Производится по 3-м уровням (ширина) и трем точкам (высота: по центру и бокам). В соответствии с этим определяются требуемые размеры коробки; между ней и стенами должен остаться технологический зазор (рекомендуется в пределах 4±1 мм).

4. Раскрой образцов. Делается, если их размеры по длине не совпадают с проемом. Для этого понадобится карандаш (провести линии) и ручная пила.
5. Предварительная сборка коробки. Все детали раскладываются по схеме, с учетом направления открывания полотна. То есть учитывается, с какой стороны прямоугольника должны быть притвор и петлевой косяк. После выравнивания «формы» контролируется ее геометрия, совпадения размеров и наносятся метки для выборки части четверти.
6. Подготовка мест соединений. По намеченным линиям делаются надпилы, после чего при помощи стамески часть детали удаляется. Для повышения надежности стыка срез выравнивается до идеального состояния – ножом, напильником, шлифмашинкой.
7. Разметка под фурнитуру и выборка материала. Целесообразнее сразу подготовить «гнезда» под петли, ответную планку защелки (замка), чем заниматься этим после того, как дверная коробка установлена в проеме. А вот крепить современные навесы (например, «бабочки») не следует. Они фиксируются на коробе при навешивании полотна. Исключение лишь для петель старых модификаций, разборных; одна их половина устанавливается на каркасе в процессе его сборки.

8. Соединение частей короба. По каждой «линии» – не менее двух крепежных деталей. Интервал между ними выбирается так, чтобы они располагались на 5 мм от кромки, как минимум.

Примечание. Если порожек предусмотрен, то он помещается в коробке с расчетом, чтобы от него до полотна было не менее 10 мм. Это необходимо для обеспечения естественной циркуляции воздушных потоков.

Остается лишь проверить правильность геометрии, произвести обработку стыков с целью устранения возможных перепадов по высоте и установить дверную коробку в проеме.

Получается, ничего сверхсложного в сборке косяка нет. В процессе работы не понадобятся фрезы, лазерный уровень и иные специальные инструменты (оборудование). Все, что необходимо для «конструирования» коробки – аккуратность, внимательность и точность разметки.

Как правильно собрать дверную коробку с порогом

Как собрать дверную коробку без проблем

Как из добора собрать дверную коробку

При замене полотна межкомнатной двери, приходится менять и коробку, даже если она вполне ещё пригодна. Новая дверь полотно просто не будет смотреться на старой раме, да и подобрать их по фактуре и цвету не так-то просто.

В связи с этим, вопрос: «Как правильно собрать коробку дверную», очень интересует наших читателей – ведь это самый ответственный этап монтажа. О том, как это делается, вы узнаете из предложенного далее материала, а для наглядности, ознакомьтесь с видео в этой статье.

Сборка коробки из комплектных деталей

При покупке двери в полном комплекте, сталкиваешься с тем, что размеру проёма соответствует только полотно. Коробку приходится монтировать и подгонять вручную – её производитель собрать заранее не может, так как ему не известен точный размер проёма.

На дверях так же нет петель, ручек (см. Ручки для межкомнатных дверей – как выбрать лучшие ) и замков, потому что фурнитура устанавливается в зависимости от направления открывания двери. Порога, кстати говоря, может и не быть, а толщина стены может оказаться такой, что перекрыть её без доборных планок будет невозможно. Поэтому, перед тем, как собрать дверную коробку межкомнатной двери, все эти нюансы нужно учесть.

Стыковка деталей

Основная загвоздка при сборке рамки двери состоит в том, чтобы правильно выполнить запилы и соединить между собой стоевые детали с притолокой. Перекладины и косяки имеют профилированную структуру, и для неопытного человека, наиболее сложным может оказаться выполнение запилов под 45 градусов, а тем более — нарезка пазов и шпунтов, выполняемых перед стыковкой деталей.

Если вы наберёте в запросной строке: «как правильно собрать дверную коробку видео», то найдёте немало роликов, с помощью которых сможете наглядно увидеть, что и как делают мастера. Что касается теоретической части работ, то с ними вы можете ознакомиться, прочитав нашу статью.

Как правильно собрать дверную коробку из МДФ: соединение способом выборки пазов

• Чтобы выполнить угловые или прямые запилы, можно использовать обычное столярное стусло, но если у вас есть возможность применить торцовочную пилу, срез будет гораздо более аккуратным и точным. А вот для выполнения шипового соединения, которое показано на фото сверху, нужен ручной фрезер.
• Нельзя не отметить, что данный вариант стыковки деталей коробки, является наиболее надёжным. Пазогребневые стыки считаются безгвоздевыми, но для большей прочности мастера дополнительно армируют их оцинкованными гвоздями. Шипы формируют на всю толщину бруса коробки, что непременно должно быть учтено при выполнении разметки перед нарезкой деталей по длине.

Обратите внимание! Большой разницы нет, на какой из деталей: вертикальной или горизонтальной, будут нарезаны шипы, а на какой выбраны пазы — главное, чтобы соединение получилось жёстким.

Нарезка заготовки для сборки коробки с помощью торцовочной пилы

Но если смотреть на вещи реально, мы понимаем, что фрезер – это профессиональный инструмент, и он вряд ли он найдётся в любом доме. И уж тем более, мало кому захочется своими руками кропотливо выбирать пазы в брусе стамеской. Поэтому домашние мастера выбирают более доступные по исполнению варианты соединений, предпочитая стыковать детали коробки под углом.

Порядок действий при сборке

Итак, вы распаковали «полуфабрикат», из которого нужно будет собрать законченное изделие. Важно, чтобы все элементы будущей коробки лежали перед вами на твёрдом основании в единой плоскости.

Удобнее всего, если это будет просторный верстак, но за неимением, можно разложить их на полу, застеленном картоном или целлофаном.

• Геометрический контур дверной рамки определяется только размерами полотна, которое на неё будет навешиваться. Длина вертикальных и горизонтальных элементов коробки должна соответствовать высоте и ширине дверного полотна. При нарезке заготовок нужно обязательно оставлять запас 5-7 мм. Иначе дверь может попросту не закрыться, а цена испорченной рамы, которую придётся вторично заплатить, на порядок увеличит себестоимость изделия.

Соотношение ширины проёма и коробки

• Запиленный под 45 градусов, коробочный брус нужно положить так, чтобы его притворная часть смотрела вверх. Соединив срезы косяков с поперечиной, сначала следует просверлить отверстия, а затем уже вкрутить в них саморезы. Для соединения двух деталей требуется три самореза: с одной стороны вкручивается два по краю, а с другой – один по центру. Так проще отрегулировать геометрические пропорции внутреннего угла, образуемого деталями коробки.
• Если дверь будет без порога, нижние торцы косяков подпиливаются ровно, так как они должны упираться в пол. Чтобы максимально точно подогнать раму к проёму, перед тем, как приступить к её закреплению к простенкам, необходимо произвести примерку. Щель между поперечиной коробки и наддверной перемычкой, ликвидируется путём установки под вертикальные элементы прокладок из фанеры.

Примерка собранной коробки к проёму

• Точность пространственного положения конструкции проверяется по уровню. Для этого он поочерёдно прикладывается сначала к поперечине, а затем и к вертикальным частям коробки. Чаще всего, её фиксируют в проёме посредством установки деревянных клиньев, за счёт толщины которых положение коробки можно слегка подкорректировать.
• Убедившись, что отклонений нет, зазоры по контуру коробки следует заполнить монтажной пеной – и только когда она высохнет, можно произвести механическое крепление. Крепят раму саморезами к деревянным пробкам, которые обычно для этой цели устанавливаются по бокам проёма — на картинке снизу, эти вкладыши выделены контрастным цветом.

Крепление дверной коробки на пробки

• Чтобы мест креплений не было видно, их прячут под петли. Сами петли будут установлены после закрепления коробки, а вот выборку под них нужно сделать заранее. Если проём двери находится в асбоцементной, или, к примеру, гипсолитовой перегородке, закладных брусков в нём может и не быть.

В этом случае, крепление коробки может быть произведено непосредственно в толщу ограждающей конструкции. Но тогда в качестве крепежа придётся использовать не саморезы, а длинные дюбели, устанавливаемые в потай.

Вообще, крепление коробки каждый мастер осуществляет по-своему: кто использует только пену, кто клинья и пену, кто саморезы и пену. Но вообще, эти способы уже устарели.

Крепление коробки на монтажный комплект

Сегодня существует более удобный вариант крепления, который выполняется с помощью монтажного комплекта. Он представляет собой набор из винтов с гайками, саморезов с дюбелями, кронштейнов и шайб.

Почти всё по 6шт, так как крепление производится в шести точках, лишь саморезов и гаек – по 12 шт. В единственном числе только рожковый ключ специальной формы, которым затягиваются гайки, а так же инструкция по монтажу.

• Самым ценным преимуществом данного способа монтажа, можно считать тот факт, что сверлить коробку насквозь не требуется вообще. Крепёж устанавливается с наружной стороны, в зазоре между контуром рамы и простенком, то есть, является скрытым. Выставить коробку с помощью такого крепежа, можно наиболее точно – причём, даже в нестандартный проём.

Комплект для монтажа деревянных коробок

• Крепления данного типа позволяют надёжно зафиксировать дверную коробку, исключая провисания и прочие недочёты. При этом исключаются такие подготовительные операции, как подготовка поверхности пола, укрепление стены и сужение проёма. Кстати, при использовании монтажных комплектов не имеет значения, из какого материала возведены стены.
• Порядок монтажа в этом случае такой. После примерки дверной коробки, и проверки уровнем кривизны стен, размечают точки, удобные для сверления отверстий на простенках, в которые будут забиваться дюбели, а так же на наружном периметре коробки, где будут навешиваться кронштейны.

После того, как дюбели и кронштейны окажутся на своём штатном месте, коробку закрепляют, зацепляя пазы в кронштейнах за головки винтов. Далее на коробку навешивают полотно, а затем, с помощью гаек нивелируют положение двери в проёме и заполняют стыки пеной. На всё про всё уходит не более 20 минут — при этом лицевое декоративное покрытие коробки остаётся в целостности, а крепёж полностью скрыт.

Как правильно собрать и установить дверную коробку: основные схемы и порядок выполнения работ

В чем коренная «загвоздка»?

Сложность ряда операций по сбору рамы-основы для навешивания двери заключается в специфике производства запилов и в соединении составляющих. Простую на взгляд неискушенного обывателя работу затрудняет наличие притворной выемки на профилированных косяках и перекладинах будущей коробки.

Две схемы сооружения коробки

Состыковать их можно, выполнив запилы:

• под углом в 45º, для осуществления чего необходимо хорошее стусло с наградкой, но гораздо лучше, если красиво отпилить излишки можно будет торцовочной пилой;
• под углом в 90º, для реализации чего потребуется не только мелкозубчатая пила и аккуратность исполнителя, но и знание технологических тонкостей по существу не слишком сложной работы.

Для выполнения прочной состыковки компонентов используются саморезы с оцинковкой или «безгвоздевые» шиповые соединения. Сформировать шипы можно под обоими из вышеуказанных углов. Однако фрезеруются они преимущественно перпендикулярно на полную толщину коробочного бруса, что необходимо обязательно учесть при расчете и разметке длины и ширины дверной рамы-коробки.

Без разницы, шипы поперечных планок коробки будут входить в пазы горизонтальных или наоборот. Лишь бы соединения были прочными и непоколебимыми, для чего их иногда армируют, дополнительной забивкой гвоздей с цинковым покрытием.

Форма и размеры конструкции

Геометрические параметры сооружаемого короба-основы определяют два условия:

• ширина и длина самого дверного полотна, для охвата и поддержки которого предназначен данный каркас;
• назначение и категория обустраиваемого помещения.

Потому еще перед стартовым этапом работы нужно четко определить, где и как установить дверную коробку желает владелец двери и проема в его личной собственности.

В зависимости от назначения помещений изменяются требования к вентиляции или к изоляции, которую должна обеспечивать дверь. Входная дверь в баню и дверь в парную не должны пропускать внутрь холод и выпускать благодатный теплый воздух наружу. Моечное отделение напротив нуждается в дополнительной вентиляции, чтобы избыток парообразования самопроизвольно разгружался, и стройматериалы не загнивали. Обязательно нужна дополнительная вентиляция в котельной, особенно если там установлено газовое оборудование. Что можно сделать:

• Если необходимо обеспечить барьер от утечек тепла, для сооружения дверной коробки потребуется четыре бруска, которые после соединения превратятся в замкнутую прямоугольную раму. Каркас двери будет состоять из притворного и петельного вертикального бруска, притолоки — верхней поперечины и порога, соединяющего два вертикальных элемента в зоне сопряжения их с поверхностью пола. Между коробочным брусом и полотном по всему периметру нужно выдержать 3х миллиметровый технологический зазор для свободного движения двери.
• Если требуется обеспечить естественный отток пара и загрязненного воздуха, короб собирают только из трех частей, так как вместо препятствующего аэродинамическим процессам порога нужно сделать зазор в 15,0 – 20,0 мм. Дверная основа напоминает в таких случаях литеру П. Положенный по технологии зазор в 3 мм проходит только вдоль вертикальных стоек и притолоки.

Между порогом и вновь уложенным напольным покрытием нужно оставить зазор в 2-3 мм на случай тепловых подвижек.

Замкнутый короб, естественно, выше незамкнутого аналога, так как увеличен за счет толщины порожка. Этот нюанс нужно обязательно учесть при расчетах, чтобы не пришлось «укорачивать» дверное полотно, что особенно нежелательно, если оно покрыто шпоном.

Важно. Если все же придется пилить по шпонированной поверхности, начните со стороны с отделкой и продвигайтесь к стороне без декоративного покрытия. Так шпон меньше всего пострадает, сколы будут незначительные.

Последовательность простейшей схемы сборки

Фрезеровать или кропотливо выбирать стамеской шипы с пазами без опыта найдется не слишком много желающих, а для идеального отпиливания по диагонали не все запаслись оборудованием. Потому большинство домашних мастеров останавливается на простейшей схеме с состыковкой элементов под прямым углом.

Теперь выясним, как правильно собрать дверную коробку. Работать удобней, разложив все компоненты на едином уровне в горизонтали. Чаще всего это происходит на устеленном картоном или иным мягким материалом полу, реже на двух сдвинутых вместе столах, можно приноровить четыре табурета.

Покупая брус отдельно от полотна учтите, что основа для крепления двери в проеме не должна быть уже, чем полотно, и шире, чем стена.

• На обустроенной для работы площадке раскладываем коробочный брус лицевой стороной вверх, то есть, наружу притворами. Если брус шире полотна, выводим плоскость двери на единый уровень с будущим коробом, подложив под полотно книжки в мягком переплете. Согласно любой из выбранных схем сначала в работе задействуют три стандартных элемента: притворный и петельный косяк и верхнюю поперечину.
• Верхнюю перекладину дверного каркаса, устанавливаемого в кирпичном или пенобетонном проеме, рекомендуют делать шире коробки для увеличения несущей способности. Обычно она на 0,5 см уже проема. Для поиска точек крепления вертикальных брусков к ней сначала находят центр притолоки, затем откладывают равнозначные расстояния в обе стороны.
• Для формирования равного по всему периметру зазора между полотном и коробочным брусом прокладывают картон или разрезанный на кусочки старый линолеум.
• Обозначив зазоры, намечаем точки распила, не царапая поверхность. Лучше слегка надавить ногтем. Карандаш, особенно плохо заточенный, для разметки использовать опытные мастера не рекомендуют. Точности он не обеспечит.
• Отпилим перекладину согласно выбранной схеме.
• Отметим желательно шилом или острым скальпелем часть притворного профиля, которую нужно убрать, чтобы в месте соединения образовалась плоскость. Затем «срежем» отмеченный участок аккуратно стамеской или отпилим. Это один из самых значимых этапов сборки коробки, не терпящий невнимания и ошибок. Незначительную недостачу в длине коробочных брусков все равно прикроет наличник, а некачественно срезанные стамеской или отпиленные выступы притвора будут видны. Решили пилить? Возьмите ножовку по металлу и пилите так, чтобы случайно не содрать шпон с нижележащей плоскости. Для страховки лучше закройте ее картоном. После того как сделали запил на глубину выступа, счищаем излишки стамеской.
• Обратно раскладываем запиленные бруски вокруг полотна с картоном в зазоре. С максимальной точностью отмечаем расположение петель. Стандартом считается отступ для установки навесок по 20 см от верха и низа полотна. Не забывая о верхнем зазоре, откладываем на петельном брусе точку на расстоянии 20,03 см от пересечения притолоки и косяка.
• Наживим на два шурупа карту петли к петельному брусу и отметим скальпелем или шилом форму гнезда и точки отверстий под саморезы. Не спеша скрупулезно снимем шпон или массив на глубину, равную толщине карты.
• Посадим флажки петель в гнезда и закрепим их там саморезами. Ответная планка замка на коробке устанавливается только после крепления короба в проеме и навешивания полотна, так как могут быть расхождения.
• Возвращаем петельный брус на положенное ему место. Досконально выверяем перпендикулярность элементов друг другу. Крепим перекладину и стойки, распределив по два самореза на соединение.

Порожек делают точно так же, как притолоку.

Особенности сборки коробки для деревянных бань

Древесина – превосходный стройматериал, отличающийся от прочих не слишком радующей владельцев способностью оседать после сооружения. Проемы в банях и домах из бревна или бруса вообще не стоит обустраивать в ближайшие пару лет после возведения венцов. Тем более нужно обязательно выяснить, как правильно установить дверную коробку в брусовый или бревенчатый проем.

Здесь есть 2 варианта:

• Если ширина сформированного в процессе возведения проема соответствует проектному решению, в торце прямо посередине вырубают паз и забивают затем в него брус. Именно к этому брусу можно прибить коробку, непосредственно к стенам нельзя, ведь они и после усадки продолжают немного «оседать».
• Если проем не сформирован, нужно выпилить отверстие для прохода с шириной, меньше проектной на две толщины своеобразного гребня. Коробочный брус в таких случаях делают с пазом.

В обоих вариантах элементы короба заодно служат соединителем венцов. Над проемом всегда оставляют щель для защиты от деформации в период усадки.

Каким из способов сбора коробки воспользоваться, решать самому владельцу. Немало зависит от специфики эксплуатации и от свойств стройматериала. С наиболее значимыми моментами и тонкостями, о которых забывать не стоит, мы постарались ознакомить.

Как правильно собрать коробку для межкомнатной двери самостоятельно

Дверная коробка крепится во входном проеме стены и является частью дверной конструкции, на которую с помощью петель навешивается створка, служащая препятствием для проникновения в помещение или выходом из него. Коробка изготавливается из МДФ, ДСП или деревянного бруса толщиной 75-85мм. При толщине стены более 85мм используются планки доборов, которые устанавливаются в специальные пазы брусьев. Дверная коробка имеет вырез 1/4 глубиной равной толщине полотна.

Для монтажа петель в коробке выполняются выборки материала на величину равную толщине петлевой створки. Это необходимо для плотного прилегания дверного полотна к косякам коробки. Дверные петли-бабочки устанавливаются без врезки.

Дверная коробка является рамной конструкцией. Ее вертикальные составляющие называются косяками, один из которых – петлевой, другой – притворный. Петлевой брус несет основную нагрузку дверного полотна. Горизонтальная верхняя коробочная перемычка имеет название «притолока», а нижняя – «порог». Порог в коробке не является обязательным элементом. Он устанавливается при необходимости устранения сквозняков, перекрывая щель под дверным полотном. Часто двери с порогами устанавливаются с целью сдерживания пролитой воды от попадания в смежные помещения. Щель между полом и порогом скрывает толщина напольного покрытия. Поэтому сборка дверной коробки с порогом производится до укладки линолеума, ламината и других материалов, служащих для отделки пола.

Виды соединений элементов дверной коробки

Вся процедура изготовления рамной конструкции межкомнатной двери состоит из соединения отдельных элементов коробки между собой в одно изделие, имеющее вид замкнутого или разомкнутого контура в зависимости от наличия порога. Видов соединения брусьев коробки три:

• Шиповое соединение – достаточно прочное, но трудоемкое. Без определенных навыков и наличия специальных инструментов выполнить его самостоятельно довольно сложно.

• Багетное соединение – выполняется подрезкой деталей под углом в 45° и их соединением при помощи шпилек или шурупов. При сборке коробки из ламинированных элементов МДФ такой способ может привести к сколам материала и неаккуратному внешнему виду швов.
• Соединение под прямым углом со срезом части четверти – самый надежный, простой и результативный способ соединения.


Инструменты и материалы

Аккуратная сборка дверной коробки требует наличия инструментов и вспомогательных материалов. Понадобится следующее:

• Рулетка, карандаш, малярный скотч;
• Стусло – приспособление для резки бруса под разным углом. Требуется для багетных соединений и подготовки наличников.
• Ручная ножовка, дрель со сверлами по дереву, строительный нож;
• Перфоратор – он необходим для крепления коробки межкомнатной двери к кирпичной или бетонной стене;
• Стамеска – понадобится для вырезки мест коробки для крепления петель;
• Монтажная пена – необходима для герметизации пространства между дверной коробкой и проемом.
• Акриловая краска для деревянных поверхностей.

Сборка дверной коробки

Большинство домашних умельцев выбирает простую схему сборки, которая предусматривает стыковку элементов коробки под углом 90 градусов. Чтобы собрать дверную коробку для удобства работы рекомендуется разложить все детали будущей конструкции в одном горизонтальном уровне. Это можно сделать на застеленном картоном полу, паре сдвинутых вместе столов или четырех табуретах. Правильная сборка дверной коробки подразумевает такой порядок выполнения работы:

• На подготовленной площадке нужно разложить брус «лицом» вверх. Если коробочный брус шире дверного полотна, следует выровнять плоскости двери и будущего короба с помощью книжек, подложенных под полотно. В начале работы по любому из вариантов соединения должны быть задействованы три элемента коробки: петельный, притворный косяк и притолочный брус.
• Притолочную перекладину каркаса, который устанавливается в пенобетонном или кирпичном входном проеме, рекомендуется выполнять шире коробки. Это увеличит ее несущую способность. Для определения мест крепления косяков к притолочному брусу, от его центра нужно отложить по обеим сторонам равные расстояния.

• Одинаковый зазор между брусом коробки и дверным полотном по периметру конструкции можно правильно сформировать прокладками из картона или кусочков линолеума.
• После обозначения зазоров нужно сделать разметку точек распила.
• Затем нужно отпилить перекладину.
• После этого с помощью шила или скальпеля следует отметить часть профиля притвора, подлежащую удалению для образования плоскости в точке соединения. Отмеченный участок нужно аккуратно срезать стамеской или правильно отпилить. На этом этапе сборка дверной коробки требует особого внимания и ошибок допускать нельзя. Незначительные погрешности по длине брусков могут замаскировать наличники, а некачественно выполненные выступы притворного бруса будут заметны. Распил выполняется на глубину выступа, а затем стамеской удаляются излишки материала.

• На следующем этапе запиленные бруски нужно разложить вокруг полотна с зазором, обозначенном кусочками картона. Затем следует отметить точное расположение петель. Отступ по 200мм от низа и верха полотна для установки петель считается стандартным. Учитывая размер верхнего зазора, на петельном брусе нужно отметить точку, лежащую на расстоянии 200,3 мм от места пересечения косяка и притолоки.
• Затем требуется наживить на пару шурупов створку петли к соответствующему брусу и отметить шилом форму выборки и точки крепежных отверстий. По разметке нужно сделать выборку в массиве бруса на глубину толщины петельной створки.

• После этого створки петель следует посадить в подготовленные гнезда и закрепить в них шурупами.
• На последнем этапе работ петельный брус нужно правильно уложить на место и тщательно проверить перпендикулярность расположения элементов коробки межкомнатной двери по отношению друг к другу. Потом следует закрепить стойки и перекладину шурупами, распределив их по две штуки на соединение. Порожек изготавливается аналогично притолоке.

Из всего вышесказанного заметно, что сборка дверной коробки своими руками особой сложности не представляет. Положительный результат работы всегда можно получить при соблюдении правил точной последовательности действий.

Источники: http://sdelaidver.ru/proem/korobka/kak-sobrat-dvernuyu-korobku-539, http://stroy-banya.com/okna_dveri/kak-pravilno-sobrat-i-ustanovit-dvernuyu-korobku.html, http://dveridoc.ru/montazh/kak-sobrat-dvernuyu-korobku-svoimi-rukami.html

Как запилить дверную коробку под 90 градусов

Сборка дверной коробки

Вступление

В этой статье я расскажу, как осуществляется сборка дверной коробки , а именно как запилить и собрать дверную коробку в двух разных исполнении:

• Запил коробки под 45°
• Запил коробки под 90°.

Сборка дверной коробки

Дверная коробка с уплотнителем

коробка с уплотнителем

Дверная коробка без уплотнителем

Межкомнатная дверь состоит из дверного полотна, навесных петель, врезного замка или защелки, а также дверной коробки. Как правило, дверная коробка, для дверей среднего ценового класса, поставляется в виде «конструктора» сделай сам, то есть в разобранном виде. Состоит коробка из трех профилированных деревянных брусов, покрытых шпоном или пленкой под цвет дверного полотна. Длина вертикальных брусов-2100-2200 мм;горизонтального бруса-1000-1100 мм. Отличаются дверные коробки, от каждого производителя, своей подготовленностью к установке.

Дверная коробка с заводским запилом 45 градусов.

У некоторых производителей дверные коробки уже отпилены и подрезаны под углом 45°, как раз под размер полотна и полностью подготовлены для сборки. Но большество коробок поставляются в не подготовленном виде. Их нужно подготовить.

Рассмотрим два варианта сбора дверной коробки

Вариант 1. Запил и сборка коробки под углом 45°

Запил коробки под 45 градусов

Правильная стыковка дверной коробки в углах

Запил коробки на стусле

Дверная коробка готова к сборке

• Возьмите два будущих вертикальных брусков коробки. При размере полотна 2000 мм и чистовом напольном покрытии в 30 мм длина короткой стороны бруса должен быть-2000+30+зазор межу полотном и чистовым полом:10-15 мм=2040-2045 мм.
• Поставьте отметку на внутренней стороне Брусов коробки по необходимой длине полотна.
• Отпилите лишнее под углом. Угол отпила бруса должен быть по внутренней стороне 135° или по наружней -45°. Длинна обоих вертикальных Брусов коробки должна быть одинаковая.
• Такую же процедуру проделайте и с горизонтальным коротким брусом. Отличие только в том, что отпиливать придется с двух сторон. Будьте внимательны с размерами. Главное во всех столярных работах: Семь раз отмерь, один раз отрежь.

При разметке не забывайте, что зазор межу полотном и самой коробкой должен быть 3 мм.

Вариант 2. Сборка коробки под углом 90°

Сборка коробки под углом 90°

Вид дверной коробки для прямого соединения

Соединение дверной коробки под 90 градусов

Подготовка к прямому соединению коробки

При этом варианте сборки, в вертикальных стойках будущей коробки удаляется, так называемый притвор коробки, на толщину вертикального бруса. См. рисунок.

Сборка дверной коробки по шагам

Сборка дверной коробки

Сбор дверной коробки с запилом

После подготовки коробки приступаем к её сборке.

Разместите подготовленные части коробки на полу. Угловые стыки коробки соедините саморезами, по два самореза в каждый угол. В дверных коробках запиленyых под 90°саморезы вкручиваются под прямым углом(фото вверху слева ). В дверных коробках запиленных под 45°, саморезы вкручиваются под углом 45°(фото вверху справа). Коробка «почти собрана».

Для того чтобы сохранить параллельность вертикальных стоек и совпадение расстояния между ними по размеру дверного полотна, положите дверное полотно на «почти собранную» коробку, так как оно будет стоять в проеме. Зафиксируйте зазор между полотном и коробкой, вставив в зазор одинаковые кусочки оргалита или клинья.

Фиксация полотна в коробке для её правильной сборки

Теперь коробку нужно зафиксировать в таком положении. Делать это можно несколькими способами.

Способы зафиксировать дверную коробку, в нужном положении, перед установкой

Способ 1. Зафиксируйте дверную коробку с помощью не толстых реек. Рейки прибейте перпендикулярно стойкам, тонкими гвоздями в самый край вертикальных стоек. Реек должно быть две: посередине и в низу.

Уголок монтажный для сборки коробки

Способ 2. Укрепите стыки коробочных брусов будущей коробки. Добавьте к саморезам широкие и жесткие силовые уголки с дырками для крепления, Прикрутите силовые уголки, строго проверяя перпендикуляр и вертикальных и горизонтального Брусов. Но я советую добавить еще одну фиксирующую рейку вниз коробки.

Сборка дверной коробки окончена, уберите полотно из коробки. Собранная коробка готова к установке.

Дверная коробка своими руками — поэтапный процесс сборки и установки

В полный комплект дверного блока входит полотно, короб и петли. Приобрести готовую комплектацию в сборе бывает затруднительно, поэтому не остается ничего другого, как сделать дверную коробку своими руками из профилированного бруса или доверить эту задачу специалистам. Короб, чаще всего, приходится подбирать отдельно, причем он представляет собой не готовую к установке конструкцию, а несколько элементов, которые необходимо подогнать в соответствии с размером проема, сделать нужные запилы и собрать. Дверная коробка своими руками собирается не так просто, поэтому кроме инструмента, неплохо было бы иметь хотя бы небольшой навык столярных работ.

Материал дверной коробки

Короб служит не только обрамлением дверной створки, но и несущей основой. От качества материала и установки изделия зависит прочность всей конструкции и ее долговечность. Выбор материала зависит от назначения двери и материала самого полотна. Металлопластиковые и металлические двери обычно поставляют в полной комплектации, поэтому рассмотрим лишь те случаи, когда изготовление дверной коробки приходится выполнять самостоятельно. Как правило, в этом случае речь идет о двух видах материала: древесине и МДФ.

• Натуральная древесина имеет различную плотность и сортируется на мягкую и твердую. Самый дешевый и ходовой товар – это сосна, но если речь идет об установке входных дверей, то следует ориентироваться на более твердый и дорогой сорт древесины, например, дуб. Он обеспечит долговечность, прочность и надежность конструкции.
• МДФ используют исключительно для межкомнатных дверей. Если предстоит собрать коробку из этого материала, следует обработать все резаные края нитролаком, чтобы обеспечить защиту от влаги.

Комплектация и стандартные размеры

Короб для двери состоит из нескольких планок: двух боковых, верхней и нижней, если в конструкции предусмотрен порог. Если глубина дверного проема превышает соответствующие параметры бруса, свой комплект необходимо дополнить доборами, которые увеличат глубину короба.

Стандартные размеры дверных блоков варьируются по ширине и высоте. Соответствие параметров дверного полотна, блока и проема, указано в таблице.

Сборка дверной коробки своими руками выполняется с учетом следующих моментов:

• Между внутренней частью короба и полотном двери по всему периметру должен оставаться технологический зазор, шириной в 3 мм.
• Зазор между стеной и верхней частью короба должен составлять не менее 20 мм.
• Зазор между боковыми планками и стеной – 10 мм от каждой стороны. При установке на монтажную пену необходимо увеличит зазор минимум до 20 мм.
• Зазор между нижней частью створки и коробом или полом зависит от материала и места установки конструкции. Для сухих помещений эти параметры могут варьироваться в пределах 5–15 мм, для влажных, с целью обеспечения вентиляции, – 50 мм.

Варианты соединения элементов конструкции

Основную сложность в сборке дверных коробок представляет процесс соединения отдельных элементов. Состыковку горизонтальных и вертикальных планок изделия можно выполнить двумя способами:

1. Посредством запила под углом 45 градусов. Этот процесс лучше выполнять торцовочной пилой, но за ее неимением подойдет стусло.
2. Под прямым углом в 90 градусов. Для распила заготовки потребуется пила с мелкими зубьями.

Состыковка планок осуществляется посредством шиповых соединений или оцинкованными саморезами. На рисунке представлены варианты шиповых соединений, которые наглядно показывают, как собрать дверную коробку самому, чтобы обеспечить высокую прочность соединений.

При выполнении расчета параметров длины и ширины профильных реек, необходимо учесть, что длина шипа должна равняться толщине коробочного бруса. Шиповое соединение обеспечивает достаточную прочность готовой конструкции, но при желании можно произвести дополнительное армирование стыков гвоздями с цинковым покрытием.

Процесс сборки дверной коробки

Рассмотрим, как правильно собрать дверную коробку. В качестве исходного материала нам потребуется профилированный брус из натуральной древесины или МДФ.

Сборка коробки выполняется в следующем порядке:

1. Проверяем параметры ширины и высоты проема. Для установки короба необходимо оставить зазор около 3 см. С помощью гидроуровня контролируем горизонтальность напольного покрытия в углах проема.
2. Полотно и брус каркаса необходимо разложить на горизонтальной поверхности так, чтобы наружная часть (притворы) была повернута вверх. Створка должна находиться в одной плоскости с брусом. Если глубина планок больше, тогда необходимо выровнять плоскости, подложив под полотно несколько слоев картона или книги.
3. Чтобы обеспечить равномерный зазор между полотном и брусом, по периметру можно проложить картон или отрезки старого линолеума.
4. Остро отточенным карандашом или шилом отметить контрольные точки и отпилить лишний отрезок перекладины в соответствии с выбранной схемой.
5. Поскольку работать приходится с профилированным брусом, то стыковке поперечен будут мешать выпуклые элементы притвора. Чтобы получить гладкую плоскость, сначала нужно отметить острым предметом границы спила. Здесь очень важна точность замеров и аккуратность работы, поскольку малейшие ошибки способны испортить внешний вид конструкции. Запил выполняют инструментом с мелкими зубьями. По достижении нужной глубины, оставшиеся излишки материала удаляют стамеской.
6. Теперь подготовленные бруски раскладываем вокруг полотна, чтобы отметить расположение петель. Для этого от верхней и нижней части вертикального бруса отмеряем по 203 мм. Это стандартная высота крепления петель, плюс 3 мм на зазор.
7. Далее наживляем карту петли двумя шурупами в соответствии с разметкой, отмечаем форму крепления. Теперь необходимо сделать углубление, соответствующее толщине карты.
8. Флажки петель саморезами закрепляем в подготовленной выемке. Монтаж ответной планки замка выполняют после установки короба и навешивания полотна, чтобы не допустить расхождения.
9. Теперь остается убедиться в перпендикулярности элементов конструкции и скрепить верхнюю перекладину с боковыми стойками.
10. Если в конструкции предусмотрен порог, его принято крепить к боковинам под углом в 90 градусов. Здесь тоже необходимо аккуратно снять четверть, чтобы подготовить гладкую поверхность стыка поперечин.
11. Прежде чем присоединить порог, необходимо еще раз убедиться в правильности сборки всей конструкции. Положить на ровную плоскость, поставить полотно на место, убедиться в наличии зазора, сдвинуть стойки в нужное положение, если понадобится.
12. Теперь остается зафиксировать нижнюю поперечину и собственноручно сделанный короб можно устанавливать в проем.

Поэтапный процесс установки

Чтобы закрепить собранный каркас в проеме и поставить двери своими руками, необходимо выполнить следующие мероприятия:

• Установить раму в проем. Чтобы она держалась, вставить между коробом и стеной временные распорки из картона или пенопласта.
• Подготовить клинья, которые будут необходимы для окончательного монтажа и выравнивания зазоров. Для них можно использовать распиленные под разными углами отходы брусьев.
• Начинаем подклинивать изделие. Сначала ставим клинья непосредственно под петлями. Они исключат деформацию бруса, когда мы будем его прикручивать к стене. По одному клину вобьем в каждый верхний угол. Чтобы не произошло смещение конструкции, потребуется по два клина с каждого угла. Их вставляют с противоположных сторон таким образом, чтобы узкие части пересеклись.
• Далее проверяем уровнем положение каркаса, каждого его элемента. Короб должен располагаться вровень со стеной.
• Выполняем крепление боковины.
• Окончательный монтаж притворной части производим после того, как навесим на петли полотно. Чтобы каркас прочно держался, пока мы будем прикручивать петли и устанавливать створку, можно частично запенить зазор по закрепленной стороне и в двух-трех местах притворной части.

Совет: Перед запениванием необходимо очистить поверхность от пыли и смочить водой из пульверизатора. Эти меры позволяют существенно повысить адгезию.

• Пока подсыхает пена, устанавливаем на полотно петли и другую фурнитуру, затем устанавливаем его на место.
• Притворную часть двери подклиниваем, когда дверь находится в закрытом положении. Затем закрепляем ее и запениваем щели по периметру.

Еще одно важное условие, чтобы в процессе установки не нарушить геометрию каркаса – использование распорных клиньев, которые соответствуют ширине короба и вставляются поперек.

Окончательный этап установки короба и двери – декоративное оформление проема наличниками.

Как собрать дверную коробку

В прошлой статье мы выяснили, как вырезать отверстия для установки дверной ручки и защелки. Настала пора разобраться со сборкой дверной коробки.

Дверная коробка состоит из двух боковых вертикальных элементов и одного верхнего горизонтального, соединяющего первые два. Реже используют еще и нижний горизонтальный элемент в качестве порога, но это, скорее исключение из общепринятых правил.

Как правильно запилить торцы дверной коробки

Одним из правил «хорошего тона», является запиливание стыков короба и наличников под углом в 45 градусов. Самый качественный запил производится с помощью торцовочной пилы. Если у вас нет возможности использовать этот инструмент, можете воспользоваться стуслом и специальной ножовкой для сверхчистого реза «пасовкой» или «шиповкой». Очень рекомендую для начала потренироваться на обыкновенных брусках и «набить руку».

Сначала запиливают боковые элементы короба. Не следует сразу отрезать стойки по длине. Объясню, почему. Если вы сделаете неправильный запил верхней части под углом 45 градусов, у вас уже не будет возможности исправить ошибку, отрезав еще раз, ведь стойка уже укорочена, и делать ее еще короче, будет просто некуда. Сначала запилите самое сложное, то есть, верхние угловые стыки и проверьте правильность запила угольником. Угол должен быть четким, без отклонений, а плоскость реза идеально ровной. При отклонении даже в пару градусов, при сборке коробки, вы не сможете добиться на стыках угла в 90 градусов, что является обязательным условием качественной работы.

Закончив с запилом стоек, переходим к поперечному элементу короба. Тут так же нужно быть очень внимательным. Ведь второй конец нужно будет запилить не только под углом, но и по длине, так, чтобы остались необходимые зазоры между дверным полотном и боковыми стойками короба. Длина внутренней части, обращенной к дверному полотну должна быть на 8 мм. больше ширины дверного полотна. Если ширина дверного полотна составляет 60 см., то длина будет 60,8 см. Сделайте точную разметку и совершите распил.

Теперь необходимо отрезать боковые стойки по длине. Тут есть небольшой нюанс, который нельзя упустить из виду. Мало того, что нам нужен зазор над верхней частью дверного полотна, необходим зазор внизу примерно в 10 мм. Но пол, на который будет установлена коробка, может оказаться не идеально ровным, или «не в уровне». В этом случае, если мы отрежем боковые стойки одинаковой длины, то при установке дверную коробку перекосит, ведь одна стойка будет выше другой.

Чтобы этого избежать, необходимо проверить плоскость пола в дверном проеме по уровню. Удобнее всего здесь использовать лазерный нивелир, но и обычным реечным уровнем можно с успехом увидеть разницу. Необходимо лишь, чтобы сам уровень поместился в ширину дверного проема. Если уровень короткий, то сделайте следующую нехитрую операцию. Отрежьте ровный брусок необходимой длины, и уже на него поставьте уровень, тем самым увеличив его длину.

Итак, скажем для примера, что вы обнаружили разницу в высоте пола по краям дверного проема в 6 мм. Как быть дальше? Стойку, которая будет опираться на низкое место, нужно сделать длиннее на эти самые 6 мм. Делаем расчет таким образом. Боковые стойки должны на 13 мм. превышать длину дверного полотна, и равняться 2,013 метра, что включает в себя длину полотна (2 метра), зазор над полотном (3 мм.) и зазор под ним (10 мм.). Добавим к стойке, опирающейся на низкое место разницу в 6 мм. и получим 2,018 метра. Если же пол ровный и четко по уровню, то и стойки должны быть одинаковой длины (2,013 метра).

Теперь, когда все элементы короба запилены можно было бы начать сборку, но сначала следует разметить места для петель на дверном полотне и коробе.

Врезка и навешивание петель для дверной коробки

Сразу обращу ваше внимание, что без профессионального инструмента и опыта, установить качественно врезные петли у вас вряд ли получится. Врезка производится помощью ручного фрезерного станка, а не стамеской и молотком, как думают многие и ошибаются.

Поэтому рекомендую купить накладные петли, как на фото. Они не требуют врезки, и установка их не займет много времени и сил. Накладная петля состоит из двух частей входящих одна в другую и образующих одну плоскость. Меньшая внутренняя часть крепится к дверному полотну, а большая к стойке короба.

Отметьте на торце дверного полотна по 20 см. от каждого края. Осмотрите внимательно полотно и решите, в какую сторону будет открываться дверь. Здесь важно не ошибиться и правильно расположить петли. Шарниры петель должны быть обращены в сторону распахивания двери.

Расположите петлю на торце до упора шарниров. Не следует сильно придавливать шарнир к краю полотна. Петля должна свободно вращаться на шарнирах, не задевая за полотно. Если же при открывании петли, вы заметили, что шарнир скребет по полотну, оставьте небольшой зазор в 1мм.

Накерните метку в одном из отверстий петли и просверлите отверстие, чуть тоньше самореза, которые идут в комплекте с петлями. Не нужно сверлить сразу все четыре отверстия. Вы можете ошибиться в разметке, и петлю уведет в сторону. Закрутив один саморез, и убедившись том, что петля не съехала и сидит ровно, просверлите оставшиеся отверстия и закрепите ее. То же самое проделайте со второй петлей.

Теперь прикрутим ответную часть петли к стойке короба. Для удобства дверное полотно лучше положить на пол и рядом расположить стойку короба. Чтобы петли ровно легли на короб, дверь нужно чуть приподнять, отрегулировав высоту клиньями. Прислонив стойку короба к торцу, убедитесь, что она чуть выступает над полотном по длине, что после сборки позволит образоваться необходимому зазору в 3 мм. После чего просверлите отверстия для закрепления петли. Сейчас пока не нужно полностью прикручивать петли, ведь еще нужно собрать короб, а делать это удобнее без полотна.

Скручивание или сборка дверной коробки

Поднимите с пола дверное полотно и отставьте в сторону, тем самым освободив место для дверного короба. Скручивать коробку также удобнее на полу, в чем вы сами скоро сможете убедиться. Для начала необходимы следующие приготовления. Возьмите верхнюю часть короба и в плоскости среза, перпендикулярно ей, просверлите по два отверстия с каждой стороны для саморезов, примерно в сантиметре от краев, как на фото. В стойках короба сделайте по одному отверстию посередине, так же перпендикулярно плоскости.

Теперь, правильно расположив элементы короба, поочередно, продолжите сверление к примыкающей части, после чего скрутите их саморезами. Не нужно искать каких-либо специальных саморезов. Подойдут любые, например те, что используют для закрепления гипсокартона к металлическим профилям. Самое главное условие здесь в четком примыкании запиленных торцов.

Чтобы части плотно прилегали друг к другу, подложите под них фанеру. Если же у вас очень ровный пол, то можно обойтись и без нее. Повторюсь, что самое важное здесь удержать от сползания плоскости в момент закручивания. Если у вас сильные кисти, то вы сможете избежать перекоса, просто удерживая короб одной рукой, в то время как другой будете закручивать саморез.

Как собрать дверную коробку своими руками

Двери — это важная деталь любого помещения, поскольку они обеспечивают защиту от нежелательного проникновения, сохраняют тепло и звукоизоляцию. Чтобы конструкция хорошо справлялась со своими функциями и прослужила дольше, нужно знать, как собрать дверную коробку, если нет возможности обратиться за помощью к профессионалам.

Составные части дверной коробки

Чтобы точно понимать, как собирается дверная коробка межкомнатных дверей, необходимо изучить ее структуру и составные части. К ним относятся:

• притолока — «потолочная» планка, располагающаяся сверху конструкции;
• петельный брус — боковая часть, в нее врезаются петли;
• притворная часть — противоположная петельной, смыкается с дверью при закрывании, в нее устанавливается ответная сторона замка;
• порог — брус, расположенный внизу.

Необходимый инструмент

Чтобы сборка дверной коробки своими руками прошла быстро, необходимо заранее подготовить инструменты, которые понадобятся в процессе работы. Кроме составляющих частей коробки нужны следующие приспособления:

• простой карандаш, рулетка, угольник и уровень;
• электрический лобзик или циркулярная пила;
• перфоратор;
• дрель или сверло;
• шуруповерт;
• ножовка;
• шурупы, монтажная пена, крепления;
• необходимая фурнитура.

Как снимать размеры

Чтобы собрать качественную конструкцию, важно правильно снять размеры, в противном случае, дверь не встанет в коробке. Существует несколько правил снятия размеров в домашних условиях:

1. В первую очередь замеряется дверной проем, внешние параметры коробки должны превосходить его на 70 мм. Что касается внутренних параметров, между дверным полотном и краем коробки должен сохраняться зазор 3 мм по периметру.
2. Для зазора, расположенного снизу, существует отдельное правило, его высота может составлять от 10 до 15 мм. Это нужно для обеспечения в помещении циркуляции воздуха, что особенно важно для закрытых комнат, как ванная или кладовка. При монтаже дверей-купе необходимо учитывать, что будут устанавливаться профили.
3. Часто, при строительстве бань владельцы не делают большой зазор внизу двери, это допустимо, но, в таком случае, необходимо тщательно измерить порог двери уровнем по углам.

Данные параметры являются обязательными, если найдено несоответствие, дверной проем необходимо расширить или уменьшить. Легче работать с искусственными проемами, сделанными из гипсокартона.

Способы сборки

Руководство по установке дверной коробки зависит от способа ее сборки. Конструкции бывают с порогом или без и с разными нюансами закрепления деталей.

Как собрать дверную коробку под 45° и без порога

Обычно, по такой схеме ставятся изделия из МДФ. Подробная инструкция для изготовления коробки данным способом:

1. Чтобы устранить неровности, нужно провести торцовку заготовок коробки.
2. Петельная и притворная балки запиливаются в верхней части, под 45 градусов внутрь. Для работы лучше использовать инструменты с мелкими зубчиками или ножовку по металлу, это поможет избежать повреждения отделки. При работе с изделиями, выполненными из экошпона или ламинированного МДФ, пилить лучше всего с изнаночной стороны, чтобы возможные трещины остались именно на ней.
3. После обработки боковых частей коробки, можно переходить к запиливанию притолоки. Ее запиливают с двух сторон под 45 градусов внутрь. Важно все тщательно вымерять, чтобы в собранном виде части составляли прямой угол. Не стоит забывать о том, что должен быть соблюден зазор 3 мм. Замеры можно производить как при помощи рулетки, так и приложив брус напрямую к дверному проему, делая пометки карандашом.
4. Далее, нужно подогнать петельный и притворный брус по высоте, с нижней части, до начала спиленного угла. При отсутствии порога, достаточно к высоте двери прибавить два зазора, 3 мм + 10-15 мм. После навешивания дверь должна закрываться достаточно плотно, без препятствий к открыванию, и не касаться пола.
5. Как только все составляющие запилены, нужно переходить к сборке частей. Работать легче, положив их на пол. Для безопасности, сверло лучше использовать небольшого диаметра. Саморезы обязательно должны быть для дерева, прикручиваются они также под углом 45 градусов. Во время скрепления частей их надо плотно прижимать друг к другу, так как саморезы растягивают детали.
6. После сборки, конструкцию необходимо примерить в дверной проем, если расчеты точны, она без проблем встанет в него.

Замеры должны быть проверены несколько раз. Если допущена ошибка и дверная коробка окажется маленькой для полотна, придется приобретать новый материал.

Как самому собрать дверную коробку со стыковкой 90

Самый простой вариант сборки, с которым справится новичок, также часто используется при работе с древесноволокнистыми материалами. Как осуществить сборку со стыковкой в 90 градусов поэтапно:

1. Боковые балки подгоняются по высоте дверного проема, с учетом всех зазоров. Они будут доходить до самого верха дверного проема.
2. Верхняя часть закрепляется между петельной и притворной, поэтому ее необходимо укоротить на столько, сколько составляет ширина обеих боковых брусов. После соединения, три части должны плотно входить в проем по ширине.
3. После подготовки составляющих, можно переходить к сборке. Отверстия для саморезов делаются заранее, чтобы избежать трещин древесины, входить они должны с боков, под углом 90 градусов.

Сборка дверной коробки с порогом

Конструкции, оснащенные порогами, обычно устанавливаются при входе в дома, так как они сохраняют тепло и делают коробку более прочной. Несмотря на то, что добавляется новая деталь, сборка частей не составляет сложностей. Первые шаги идентичны тем, что выполняются во время установки коробок без порога. Притолока и боковые брусы могут быть установлены под углами 45 и 90 градусов. Порог всегда устанавливается под прямым углом. Пошаговая инструкция по сборке коробки с порогом:

1. Брус порога необходимо запиливать ровно под прямым углом, соблюдая ширину, от одной боковой части, до второй, также можно ориентироваться на формулу: ширина двери + 6 мм зазора. Чтобы правильно определить высоту порога, необходимо конструкцию ставить в дверное полотно.
2. Далее, нужно на притворном и петельном брусе аккуратно спилить упорную четверть, на высоту нижней доски, для плотного крепления порога. Замеры должны быть точно сняты, в противном случае можно просто испортить материал.
3. Как только составляющие подготовлены, можно переходить к их соединению, также плотно стягивая, чтобы части не расползлись. При работе с входными дверями лучше использовать оцинкованные саморезы.

Шиповое соединение дверной коробки

Менее распространенный способ соединения деталей коробки, может быть осуществлен без использования саморезов, однако, для обеспечения прочности лучше всего использовать оцинкованные гвозди или специальный монтажный клей.

Принцип данного метода заключается в том, что на месте соединения составляющих, не важно, ставятся ли он под прямым углом или под 45 градусов, вырезаются шиповые соединения. Одна из деталей имеет само соединение (шипы), а вторая — выточенные под него пазы, в которые оно плотно вставляется.

Установка коробки в дверной проем

Данный этап лучше всего выполнять с помощником, так как дверной блок может быть тяжелым, особенно если дверь используется с внутренним наполнителем в виде плиты, что может привести к сложностям в работе. Конструкцию монтируют в дверной проем в несколько этапов:

1. Конструкция вставляется в проем и закрепляется в нем при помощи клиньев. Затем, ее положение полностью выравнивается, чтобы она встала идеально относительно горизонтальной и вертикальной осей. Как только точное положение будет определено, в самом проеме и коробке просверливаются отверстия, для дюбелей.
2. Когда конструкция будет плотно закреплена в проеме, можно приступать к подготовке двери к подвесу. В первую очередь, к ней прикручиваются петли, а вторая их часть закрепляется на петельном брусе. Главное — не ошибиться с высотой, так как дверь будет расположена не ровно. Если все сделано правильно, после того, как вы навесите полотно, будут соблюдены все зазоры.
3. Затем, фиксируется коробка, выполнить это можно при помощи монтажной пены, также она используется при заполнении зазоров, допустимых между брусом и проемом.
4. Как только работы будут выполнены, можно переходить к установке телескопических или простых наличников, обналичников и прочей фурнитуры.

Ошибки при установке и сборке дверной коробки

Не каждый может грамотно произвести установку и монтаж дверного блока, без совершения ошибок. Самые распространенные из них:

1. Неправильно подобранные инструменты и саморезы, что может повредить материалы или сделать конструкцию непрочной. Например, двери из ДВП имеют волокнистую структуру и другую плотность, в отличие от ПВХ, значит и крепежи необходимо использовать разные.
2. Недостаточное выравнивание двери по вертикали может привести к тому, что дверь будет самостоятельно открываться или закрываться.
3. Невнимательность при соблюдении направления открывания дверей.
4. Во время работы с монтажной пеной важно учитывать, что она имеет свойство расширяться, если нанести слишком большое количество, коробка может прогнуться.

Не стоит бояться задавать вопросы опытным установщикам, только мастер со стажем сможет дать правильные советы и предостеречь от возможных ошибок. При неправильном выполнений действий, приходится приобретать новый материал, что не со всем выгодно и занимает много времени.

Установка коробки межкомнатной двери своими руками пошагово

Разделы статьи:

Установка своими руками коробки межкомнатной двери – это достаточно сложная процедура, требующая определенных знаний и навыков. В строительных магазинах коробки дверей чаще всего продаются в собранном виде. Но в продаже также есть изделия в разобранном виде, то есть предлагается дверной комплект из отдельных элементов двери.

Главное преимущество в покупке разобранных дверей заключается в том, что при сборке на месте их легче подогнать под межкомнатный проем. Но прежде чем начинать самостоятельную установку изделия, рекомендуется изучить схему его сборки и монтажа, рекомендации специалистов.

Разновидности дверных коробов

Чтобы правильно установить дверной короб в стеновой проем, предварительно рекомендуется изучить конструкцию изделия.

Коробка является несущим элементом дверной конструкции, который принимает на себя нагрузку полотна. Она состоит из одной горизонтальной и двух вертикальных планок, соединяющихся между собой. Крепление короба осуществляется непосредственно к стенкам входного или межкомнатного проема.

Несущий элемент двери формирует ровный портал, а также обеспечивает надежное крепление самой двери. С одной стороны рамы коробки крепятся петли, на которые навешивается полотно, с другой стороны выполняется отверстие для замочного механизма и крепится ответная планка.

Положение двери в первую очередь зависит от правильного монтажа несущей составляющей (короба). Поэтому именно данный этап работ является приоритетным. Даже из-за незначительного перекоса двери буду плохо закрываться, затираться и быстро изнашиваться. Также важно обращать особое внимание на прочность рамы, учитывая вес материала, из которого изготовлено полотно.

Дверные коробки, предлагаемые на рынке, классифицируются по разным показателям. Одним из них является технология сборки конструкции: прямая, диагональная или шип в паз. Установка в дверной проем коробки межкомнатной двери выполняется только после предварительной сборки конструкции.

В первом случае элементы дверной коробки соединяются между собой перпендикулярно. Во втором – края планок обрезаются под 45 градусов. В обоих случаях для их соединения используются шурупы. Самым надежным способом соединения конструкции является шип в паз, который вырезан непосредственно в планке.

Также коробки можно разделить на разные типы по материалу изготовления. Для их производства используют сталь, дерево, пластик и МДФ панели. Сегодня на входе в квартиры и частные дома чаще всего устанавливают металлические конструкции. Они наиболее прочные, надежные и долговечные. Деревянные двери устанавливаются в межкомнатные проемы, а пластиковые — на балконах.

Подготовительные мероприятия

Прежде чем приступить к самостоятельной установке дверного короба, необходимо подготовить все необходимые материалы и инструменты. В зависимости от типа и комплектации изделия их перечень может несколько отличаться, но под рукой обязательно должны быть:

• Карандаш;
• Уголок;
• Рулетка;
• Отвес;
• Уровень;
• Клинья из дерева;
• Распорки;
• Дополнительные бруски;
• Шуруповерт и отвертка;
• Молоток;
• Болгарка;
• Саморезы, шурупы, гвозди;
• Ножовка (пила), лобзик;
• Стусло;
• Стамеска;
• Строительная пена.

Перед установкой короба необходимо подготовить поверхность стены самого дверного проема. Осуществляется демонтаж старой дверной конструкции. После этого необходимо тщательно заделать все щели, убрать неровности, подогнать размер проема под новую коробку.

Значительные выступы срезаются при помощи болгарки, выемки и трещины заделываются штукатурной смесью. Чтобы монтаж произвести без особых трудностей, параметры дверной конструкции рекомендуется подбирать уже после подготовки проема в стене.

Сборка короба

Вариантов сборки короба для двери всего два: соединение планок под углом 90 или 45 градусов. Но, в обоих случаях, перед тем, как непосредственно установить коробку для межкомнатной двери своими руками, изделие собирается на ровной горизонтальной плоскости (например, на бетонном половом основании).

Соединение планок каркаса под углом 90 градусов

В данном случае верхняя планка коробки крепится поверх боковых планок. Длина вертикальных элементов каркаса должна быть больше высоты дверного полотна на 6 мм с порогом (два зазора сверху и снизу).

В межкомнатных проемах чаще всего порог не устанавливается. Поэтому в этом случае длина вертикальной планки = высота полотна + верхний зазор (3 мм) + нижний зазор между полотном и половым основанием (1 см).

Сборка конструкции осуществляется на половом основании. Верхняя панель короба прикладывается сверху на боковые элементы и прикручивается к ним шурупами перпендикулярно.

Если необходимо уменьшить проход в стене, используются доборные элементы (строительный брус), которые вставляются между рамой короба и стеной. Доборная деталь затем скроет наличник. Данный прием монтажа можно применять, если сам проем по высоте ровный, а его ширина несколько больше требуемой.

Соединение планок под углом 45 градусов

Как и в предыдущем случае, перед тем, как установить дверную коробку, предназначенную для межкомнатной двери, осуществляется сборка конструкции на ровном половом основании. Элементы каркаса короба раскладываются на плоскости, выполняются предварительные замеры, делается расчет. Конструкция собирается из двух вертикальных профилей, перемычки, притворной и петельной стойки.

Высота вертикальных планок каркаса равна высоте дверного полотна + толщина притолоки + 2 зазора между планками и стеной (по 3 мм) + толщина порога (при его наличии).

Аналогично рассчитывается длина порога с перемычкой. Она равняется ширине полотна двери + толщина вертикальных планок короба + 2 зазора между каркасом и стеной входа (по 3 мм).

После выполнения необходимых расчетов на брус наносится разметка и лишняя часть обрезается. Далее на профиле отмечается участок для притвора, который также удаляется.

Подготовленные из бруса заготовки размещаются по периметру дверного полотна. Между ними вкладываются кусочки картона толщиной по 3 мм для получения необходимого технического зазора.

Далее делается разметка размещения петель, непосредственно на которые будет вешаться полотно. Для этого снизу и сверху вертикальной планки каркаса необходимо отступить по 20 см сверху и снизу, провести линию. По этим линиям прикладываются петли, отмечаются их вторые края, а через отверстия вкручиваются саморезы, чтобы пометить точки крепления.

Далее петли снимаются и по нанесенной разметке при помощи стамески из планки выбирается материал на глубину, равную толщине петель. После этого они вкладываются в полученное углубление и закручиваются.

После этого все элементы коробки складываются вместе с сохранением зазоров. Подгоняется их перпендикулярность друг к другу, после чего осуществляется соединение при помощи шурупов. Отверстия под них рекомендуется делать заранее. В данном случае шурупы вкручиваются под углом 45 градусов.

Посадка коробки на строительную пену

Двери в сборе (коробка, подвешенное на петли дверное полотно и распорки между этими элементами для сохранения необходимого зазора) устанавливаются в предварительно подготовленный проем. Конструкция подгоняется по вертикали и горизонтали с помощью строительного уровня и отвеса. После этого для ее фиксации между коробкой и стеной проема вставляются деревянные колья.

К данному этапу рекомендуется отнестись ответственно, чтобы в дальнейшем избежать перекоса дверей. Зазоры между дверным каркасом и стеной заполняются специальной строительной пеной. Это рекомендуется делать аккуратно маленькими порциями и тонкими слоями до полного заполнения свободного пространства.

Далее необходимо дождаться, пока пена полностью высохнет, после чего обрезать ее выступающие излишки. Затем щели закрываются декоративными наличниками. Дверная конструкция будет держаться только на монтажной пене.

Крепление дверной конструкции

Для закрепления дверного полотна на стальные подвесы используются металлические элементы крепления, предназначенные для соединения каркасов под гипсокартонные плиты. Таких креплений необходимо не меньше 4 штук.

Установка своими руками дверной коробки межкомнатной двери в стеновой проем пошагово:

Полностью готовое дверное полотно (уже с фурнитурой) навешивается на подвесы, закрепленные в коробке. В зазоры между полотном и каркасом коробки вставляются распорки из картона. После этого подвесы прикручиваются снаружи дверного короба.

Далее дверной блок вставляется в стеновой проем, фиксируется клиньями. Конструкция выравнивается и отмечаются места крепления подвес. На этих участках выбирается материал, то есть делается углубление для пластин. После этого дверь еще раз выравнивается и пластины закрепляются к стене.

Углубления со вставленными подвесами необходимо заштукатурить, а образовавшиеся пустоты заполнить строительной пеной.

Если используется сквозной вариант монтажа с помощью анкеров, под такие крепления заблаговременно делаются отверстия сбоку профилей коробки. Для этого предварительно выполняется разметка. С каждой стороны закрепляется по 2 анкера.

В точке расположения крепления сначала сверлится электродрелью отверстие диаметром 14 мм (под заглушку), затем отверстие диаметром 10 мм (под анкер). Далее короб двери устанавливается в проем, фиксируется и сверлятся отверстия под анкера в бетонной стене проема. Установленные анкера закрываются наличниками.

Данный способ крепления достаточно прочный, соответственно, более надежный.

Дверь цепляет коробку: как устранить проблему?

Если после выполнения монтажа дверное полотно трется о коробку, дверь закрывается с трудом или не плотно, необходимо выяснить причину.

Повело коробку

В такой ситуации в первую очередь проверяется правильность монтажа и надежность крепления дверных петель. Если причина не в них, значит, короб деформировался в результате вздутия строительной пены из-за значительных температурных перепадов.

Чтобы устранить образовавшийся дефект, дверную коробку необходимо просверлить насквозь и соединить с бетонной стеной с помощью длинных шурупов или анкеров. Отверстия затем декорируются заглушками.

Повело деревянное полотно двери

В этой ситуации необходимо снять замочный механизм, немного отшлифовать торцевую часть полотна с помощью наждачной бумаги, закрепленной на ровном деревянном бруске. В процессе шлифования периодически проверяется касание полотна о профиль короба. После достижения необходимого зазора шлифовка прекращается, обработанный участок тонируется и покрывается лаком, дверной замок устанавливается на свое место.

Дверная коробка своими руками — поэтапный процесс сборки и установки

В полный комплект дверного блока входит полотно, короб и петли. Приобрести готовую комплектацию в сборе бывает затруднительно, поэтому не остается ничего другого, как сделать дверную коробку своими руками из профилированного бруса или доверить эту задачу специалистам. Короб, чаще всего, приходится подбирать отдельно, причем он представляет собой не готовую к установке конструкцию, а несколько элементов, которые необходимо подогнать в соответствии с размером проема, сделать нужные запилы и собрать. Дверная коробка своими руками собирается не так просто, поэтому кроме инструмента, неплохо было бы иметь хотя бы небольшой навык столярных работ.

Содержание статьи

Материал дверной коробки

Древесина

МДФ

Короб служит не только обрамлением дверной створки, но и несущей основой. От качества материала и установки изделия зависит прочность всей конструкции и ее долговечность. Выбор материала зависит от назначения двери и материала самого полотна. Металлопластиковые и металлические двери обычно поставляют в полной комплектации, поэтому рассмотрим лишь те случаи, когда изготовление дверной коробки приходится выполнять самостоятельно. Как правило, в этом случае речь идет о двух видах материала: древесине и МДФ.

• Натуральная древесина имеет различную плотность и сортируется на мягкую и твердую. Самый дешевый и ходовой товар – это сосна, но если речь идет об установке входных дверей, то следует ориентироваться на более твердый и дорогой сорт древесины, например, дуб. Он обеспечит долговечность, прочность и надежность конструкции.
• МДФ используют исключительно для межкомнатных дверей. Если предстоит собрать коробку из этого материала, следует обработать все резаные края нитролаком, чтобы обеспечить защиту от влаги.

Комплектация и стандартные размеры

Короб для двери состоит из нескольких планок: двух боковых, верхней и нижней, если в конструкции предусмотрен порог. Если глубина дверного проема превышает соответствующие параметры бруса, свой комплект необходимо дополнить доборами, которые увеличат глубину короба.

Стандартные размеры дверных блоков варьируются по ширине и высоте. Соответствие параметров дверного полотна, блока и проема, указано в таблице.

Сборка дверной коробки своими руками выполняется с учетом следующих моментов:

• Между внутренней частью короба и полотном двери по всему периметру должен оставаться технологический зазор, шириной в 3 мм.
• Зазор между стеной и верхней частью короба должен составлять не менее 20 мм.
• Зазор между боковыми планками и стеной – 10 мм от каждой стороны. При установке на монтажную пену необходимо увеличит зазор минимум до 20 мм.
• Зазор между нижней частью створки и коробом или полом зависит от материала и места установки конструкции. Для сухих помещений эти параметры могут варьироваться в пределах 5–15 мм, для влажных, с целью обеспечения вентиляции, – 50 мм.

Варианты соединения элементов конструкции

Основную сложность в сборке дверных коробок представляет процесс соединения отдельных элементов. Состыковку горизонтальных и вертикальных планок изделия можно выполнить двумя способами:

1. Посредством запила под углом 45 градусов. Этот процесс лучше выполнять торцовочной пилой, но за ее неимением подойдет стусло.
2. Под прямым углом в 90 градусов. Для распила заготовки потребуется пила с мелкими зубьями.

Состыковка планок осуществляется посредством шиповых соединений или оцинкованными саморезами. На рисунке представлены варианты шиповых соединений, которые наглядно показывают, как собрать дверную коробку самому, чтобы обеспечить высокую прочность соединений.

При выполнении расчета параметров длины и ширины профильных реек, необходимо учесть, что длина шипа должна равняться толщине коробочного бруса. Шиповое соединение обеспечивает достаточную прочность готовой конструкции, но при желании можно произвести дополнительное армирование стыков гвоздями с цинковым покрытием.

Процесс сборки дверной коробки

Рассмотрим, как правильно собрать дверную коробку. В качестве исходного материала нам потребуется профилированный брус из натуральной древесины или МДФ.

Сборка коробки выполняется в следующем порядке:

1. Проверяем параметры ширины и высоты проема. Для установки короба необходимо оставить зазор около 3 см. С помощью гидроуровня контролируем горизонтальность напольного покрытия в углах проема.
2. Полотно и брус каркаса необходимо разложить на горизонтальной поверхности так, чтобы наружная часть (притворы) была повернута вверх. Створка должна находиться в одной плоскости с брусом. Если глубина планок больше, тогда необходимо выровнять плоскости, подложив под полотно несколько слоев картона или книги.
3. Чтобы обеспечить равномерный зазор между полотном и брусом, по периметру можно проложить картон или отрезки старого линолеума.
4. Остро отточенным карандашом или шилом отметить контрольные точки и отпилить лишний отрезок перекладины в соответствии с выбранной схемой.
5. Поскольку работать приходится с профилированным брусом, то стыковке поперечен будут мешать выпуклые элементы притвора. Чтобы получить гладкую плоскость, сначала нужно отметить острым предметом границы спила. Здесь очень важна точность замеров и аккуратность работы, поскольку малейшие ошибки способны испортить внешний вид конструкции. Запил выполняют инструментом с мелкими зубьями. По достижении нужной глубины, оставшиеся излишки материала удаляют стамеской.
6. Теперь подготовленные бруски раскладываем вокруг полотна, чтобы отметить расположение петель. Для этого от верхней и нижней части вертикального бруса отмеряем по 203 мм. Это стандартная высота крепления петель, плюс 3 мм на зазор.
7. Далее наживляем карту петли двумя шурупами в соответствии с разметкой, отмечаем форму крепления. Теперь необходимо сделать углубление, соответствующее толщине карты.
8. Флажки петель саморезами закрепляем в подготовленной выемке. Монтаж ответной планки замка выполняют после установки короба и навешивания полотна, чтобы не допустить расхождения.
9. Теперь остается убедиться в перпендикулярности элементов конструкции и скрепить верхнюю перекладину с боковыми стойками.
10. Если в конструкции предусмотрен порог, его принято крепить к боковинам под углом в 90 градусов. Здесь тоже необходимо аккуратно снять четверть, чтобы подготовить гладкую поверхность стыка поперечин.
11. Прежде чем присоединить порог, необходимо еще раз убедиться в правильности сборки всей конструкции. Положить на ровную плоскость, поставить полотно на место, убедиться в наличии зазора, сдвинуть стойки в нужное положение, если понадобится.
12. Теперь остается зафиксировать нижнюю поперечину и собственноручно сделанный короб можно устанавливать в проем.

Поэтапный процесс установки

Чтобы закрепить собранный каркас в проеме и поставить двери своими руками, необходимо выполнить следующие мероприятия:

• Установить раму в проем. Чтобы она держалась, вставить между коробом и стеной временные распорки из картона или пенопласта.
• Подготовить клинья, которые будут необходимы для окончательного монтажа и выравнивания зазоров. Для них можно использовать распиленные под разными углами отходы брусьев.
• Начинаем подклинивать изделие. Сначала ставим клинья непосредственно под петлями. Они исключат деформацию бруса, когда мы будем его прикручивать к стене. По одному клину вобьем в каждый верхний угол. Чтобы не произошло смещение конструкции, потребуется по два клина с каждого угла. Их вставляют с противоположных сторон таким образом, чтобы узкие части пересеклись.
• Далее проверяем уровнем положение каркаса, каждого его элемента. Короб должен располагаться вровень со стеной.
• Выполняем крепление боковины.
• Окончательный монтаж притворной части производим после того, как навесим на петли полотно. Чтобы каркас прочно держался, пока мы будем прикручивать петли и устанавливать створку, можно частично запенить зазор по закрепленной стороне и в двух-трех местах притворной части.

Совет: Перед запениванием необходимо очистить поверхность от пыли и смочить водой из пульверизатора. Эти меры позволяют существенно повысить адгезию.

• Пока подсыхает пена, устанавливаем на полотно петли и другую фурнитуру, затем устанавливаем его на место.
• Притворную часть двери подклиниваем, когда дверь находится в закрытом положении. Затем закрепляем ее и запениваем щели по периметру.

Еще одно важное условие, чтобы в процессе установки не нарушить геометрию каркаса – использование распорных клиньев, которые соответствуют ширине короба и вставляются поперек.

Окончательный этап установки короба и двери – декоративное оформление проема наличниками.
