3 схемы подключения датчика света

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим для автоматического управления светильниками без вашего участия, в зависимости от уровня освещенности.

Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца отключился.

От него же можно запитывать рекламные баннеры и вывески на фасадах домов и магазинов.

Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.

Поэтому полноценной альтернативой датчикам света их считать никак нельзя.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс.

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Схема подключения через выключатель

Если вы захотите установить еще один промежуточный одноклавишный выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема соединения проводов фотореле немного изменится:

В распредкоробку будет заходить 4 кабеля. Фаза питания будет поступать по следующей цепочке:

  • автомат в щитовой
  • выключатель света

Где устанавливать?

Обратите внимание на место установки фотореле.

Ошибка №2

При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания.

Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты - IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора.

Ошибка №3

Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Работа датчика света наоборот

А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.

Например, для освещения в сарае с животными, где нет окон. Что делать в этом случае?

Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.

Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.

В качестве такого реле может выступать и пускатель с доп.контактами.

Схема подключения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой.

Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров.  В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов

.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

  • источник питания 220 (В) переменного напряжения
  • коммутируемая цепь до 10 (А)
  • уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

  • коричневый провод — фаза
  • синий провод — ноль
  • красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Фотореле для уличного освещения: выбор, схемы установки

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Содержание статьи

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.





Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

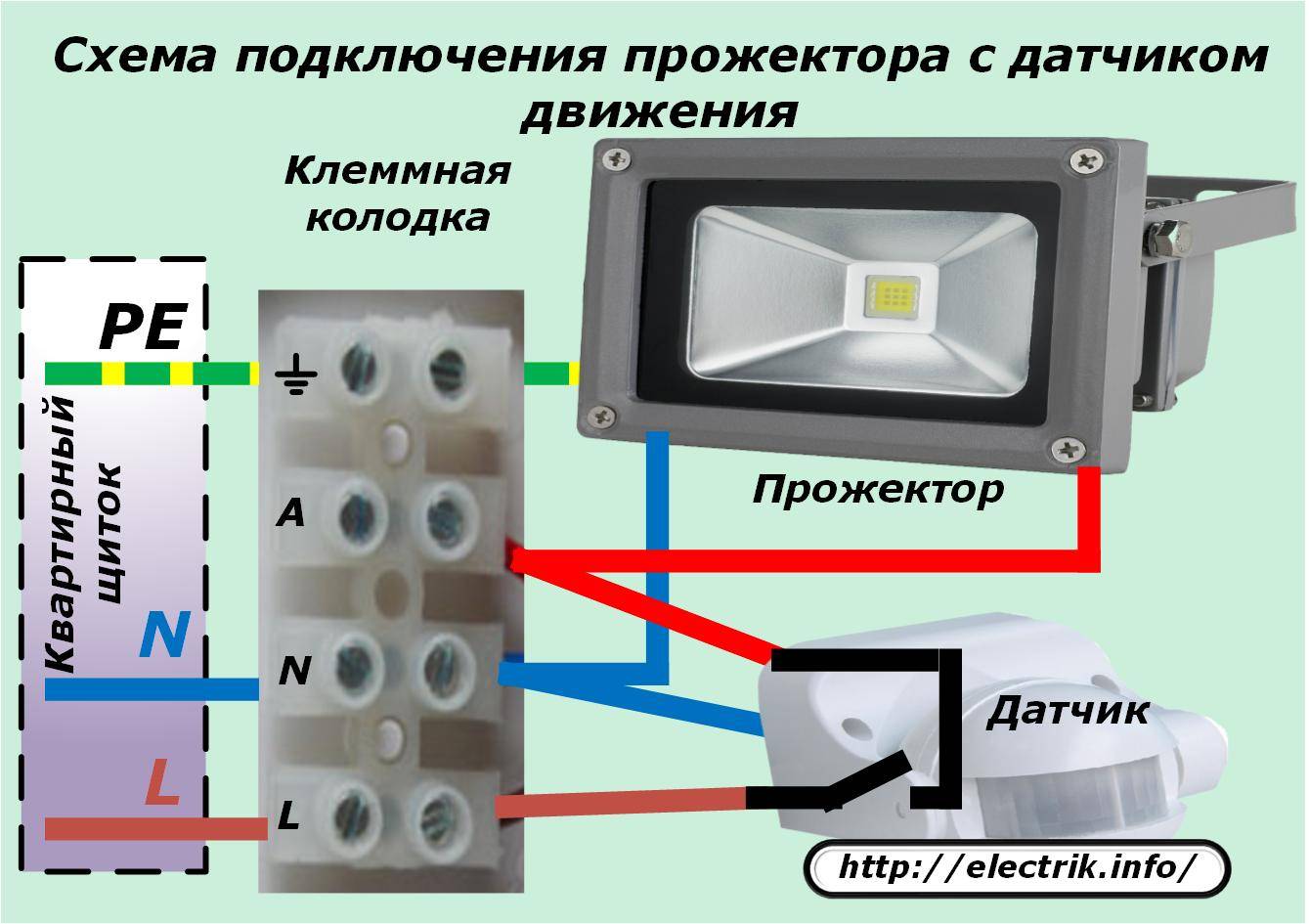

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

  • красный провод всегда идет на лампы:
  • к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
  • к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.



Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Как смонтировать и подключить уличный прожектор с датчиками движения и освещенности » сайт для электриков

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

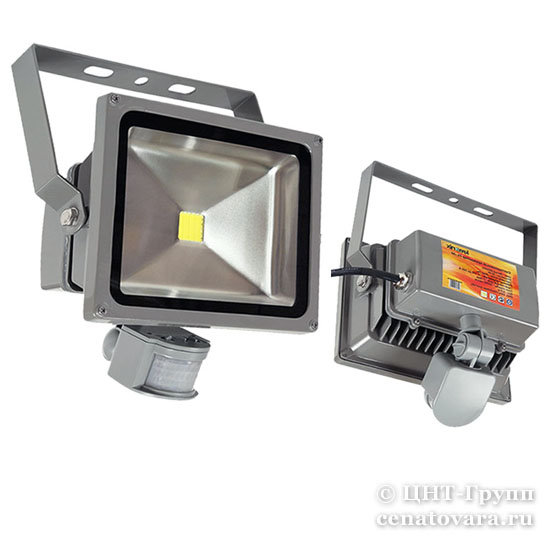

  • Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
  • С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

  • Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Технические параметры

При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта

Ключевыми параметрами являются:

Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
Максимальное значение коммутируемого тока

Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений

Многие модели предусматривают возможность регулировки характеристики.
Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
Время задержки выключения — аналогичный параметр.
Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.

Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

  1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
  2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

  • красный провод всегда идет на лампы:
  • к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
  • к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Автоматическая система уличного освещения.

Принцип работы прибора

Фотореле – это электрическое устройство, которое состоит из фоточувствительного элемента и схемы, в которой находится реле. В момент, когда интенсивность освещения становится ниже определённых пределов, происходит автоматическое соединение контактов реле и ток поступает в систему освещения.

Такие устройства могут работать от сети 220 В, но встречаются модели фоторезисторов, работающих на постоянном токе напряжением 12 В. Некоторые импортные модели рассчитаны на напряжение 127 В. Для установки таких приборов потребуется подключить специальный блок питания.

Установка и настройка своими руками: пошаговая инструкция

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.

Последовательность действий при монтаже устройства:

  • протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
  • зачистка жил на 10-12 мм;
  • сверление отверстий в корпусе;
  • крепление в отверстиях уплотнителей, защищающих от влаги и пыли;
  • подключение проводов в соответствии со схемой;
  • отрезка провода для подключения к светодиодному прожектору;
  • зачистка изоляции на 10-12 мм;
  • подключение проводов к светодиодному прожектору;
  • присоединение заземления к патрону (если корпус осветительного оборудования из металла).

Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.

Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.

Последний шаг – подключение к сети в щитке.

При отсутствии знаний в электрике лучше доверить подключение специалисту.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

  1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
  2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
  3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

  1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
  2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
  3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
  4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

  • Красный – выносной, коммутирующий провод.
  • Коричневый – фазный провод.
  • Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

  1. Подключение “фазы” осуществляется к красному проводу устройства.
  2. Подключение “0” производится к синему проводу.
  3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Виды устройств

Фотореле широко используют в разных областях и в зависимости от этого приборы разделяют на несколько видов. Для частного применения удобно фотореле, имеющее встроенный фотоэлемент. Они представляют собой единый блок, который закрепляется на улице. А также надёжны и более функциональны модели, в которых присутствуют встроенный фотоэлемент и таймер. В таком случае есть возможность управления освещением по заданному режиму времени.

Прибор с выносным элементом прост в эксплуатации

Практичные устройства могут иметь возможность управления порогом срабатывания. Модели с выносным элементом для контроля освещения отличаются удобным управление. Эти виды являются основными, но существуют и варианты, предназначенные для работы в суровых и сложных условиях, например, на севере.

Приборы, в конструкцию которых входит датчик движения/присутствия, позволяют экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения, освещение выключается.

Производители

Качественные датчики освещённости выпускают производители во многих странах мира. При выборе стоит учесть, что в устройства отличаются по номинальному напряжению питания. Оптимальны приборы, которые подключаются в сети в 220 в.

Основными являются такие бренды, как:

  • «Рубеж»;
  • EKF;
  • TDM;
  • IEK;
  • HOROZ;
  • Theben.

Стоимость устройств определяется типом чувствительного элемента, который входит в конструкцию. Именно эта деталь наиболее ценная и обеспечивает качественную работу прибора. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле IEK ФР-601, 602, 606, 603: сравнение и особенности

Производитель IEK выпускает обширный ассортимент датчиков освещённости, которые отличаются внешним видом, характеристиками и другими параметрами. Сравнить востребованные модели легко с помощью данных, приведённых в таблице.

Тип фотореле Особенности
ФР-601 Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и
по характеристикам соответствует ГОСТ Р 51324.2.1. Защита от пыли и влаги, максимальная нагрузка и мощность
лампы 2200 Вт, температурные условия эксплуатации от –25 до +40 °С, степень защиты IP 44,
ФР-602 Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц,
соответствует ГОСТ Р 51324. 2.1. Макс. нагрузка и мощность лампы 4400 Вт, диапазон рабочих температур от –25 до +40 °С.
степень защиты IP 44.
ФР-603 Для автоматического включения/отключения источников света. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Защита IP44, входящее напряжение 220 – 240 В.
ФР-606 Для автоматического управления уличным освещением в зависимости от естественной освещённости. Пластиковый корпус,
электромеханическое реле, температурный режим эксплуатации от — 40 до + 50, напряжение 220~240 В. Могут использоваться датчики
и таймеры.

Модели фотореле отличаются формой и внешним видом. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Приборы устанавливают снаружи, но есть и модели для крепления внутри. При этом на улице располагается лишь датчик.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

  • уличный либо внутренний вариант применения;
  • внешний либо встроенный фотоэлемент;
  • с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

  1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
  2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
  3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
  4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
  5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
  6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь — снизу, сделан регулятор под крестовую отвертку

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 — 1 кВт.

Подводим линию электропитания

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Подготавливаем провода для соединения

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

Монтируем фотореле

Шаг 4. Подключить выход с датчика к линии освещения (выход — это фаза).

Подключаем датчик к освещению

Шаг 5. Тестовое включение линии.

Проверяем работоспособность

Шаг 6. Проверка работоспособности датчика, если необходимо — регулировка степени срабатывания.

Настраиваем датчик

Подключение фотоэлемента к прожектору

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения.

Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов.

Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

В данной статье рассмотрим устройство и схему подключения фотореле для уличного освещения марки Delux YCC 1006.

Что же такое фотореле? И зачем его используют для освещения улицы? Далее попробуем ответить на эти вопросы. Значение слова «реле» трактуется как переключатель. Из префикса «фото» мы можем понять то, что срабатывание данного переключателя зависит от попадающих на него световых лучей.

Если говорить о принципе работы в случае с фотореле для уличного освещения, то он очень прост: при недостаточном количестве проходящих световых лучей происходит замыкание контактов, в результате чего включается уличное освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит автоматическое выключение света.

Установить такое устройство можно в подъезде своего многоэтажного дома или у входа в собственный дом. И, вне зависимости от того, светло или темно в данный момент на улице, ваша подъездная дорожка или тропинка в дом будет всегда освещена. Еще одно преимущество фотореле заключается в том, что оно позволяет существенно экономить электроэнергию.

Использование фотореле может быть связано не только с необходимостью включать и выключать свет. К примеру, если вы хотите, чтобы ваша любимая лужайка автоматически поливалась каждую ночь, можете подключить фотореле к системе орошения газона – и система будет автоматически все делать сама.

Фотореле является одним из элементов системы умного дома, которая запрограммирована на определенные действия, помогающие сымитировать присутствие в доме хозяев. Включать и выключать периодически в доме свет – это не единственное, что она умеет. Такая система, кроме всего прочего, позволяет открывать и закрывать воду в соответствии с установленным на таймере временем, а также выполнять множество других действий, на которые вы ее запрограммируете. А, как известно, фантазия у людей не имеет границ.

На то, сколько будет стоить фотореле, влияет не только рейтинг его производителя. Цена также определяется таким фактором, как наличие/отсутствие в приборе регулировочной возможности.

Обычно фотореле для уличного освещения имеет такой вид: на упаковке или на сайте производителя можно ознакомиться со схемой подключения для каждого устройства, от которого в любом случае должны выходить три провода. Один провод, выходящий из фотореле, отвечает за включение или отключение потребителя, а два других провода подключаются к питанию.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

  1. – встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
  2. – выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

  • -черный — фаза;
  • -зеленый — ноль;
  • -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Вот такая не сложная схема подключения фотореле, надеюсь данная статья была вам полезной, если остались какие ибо вопросы пишите в комментариях.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Автоматическое освещение своими руками – ИНСТРУКЦИЯ как подключить фотореле к прожектору- или видеонаблюдение в Омске.

Видеоинструкция по подключенияю фотореле к LED прожектору освещения. Очень удобное и подезное устройство в автоматическом режиме обеспечивает освещение территоории, в тёмное время суток запускает прожектор и с рассветом выключает освещение. Освновное приемущетсво данного устройства в том что оно эффективно использует энергию и когда требуется освещение прожектор будет работать, такие прожектора наиболее эффективны при использовании совместно с камерами видеонаблюдения которые не очень хорошо показывают в ночное время.

Магазин систем видеонаблюдения ZORKO
Сайт магазина http://zorko.tv/

Наша компания производит продажу и установку оборудования. Подробно с оборудование вы можете ознакомиться по адресу:
г. Омск Красный путь 12

По вопросам приобретения оборудования обращайтесь по телефону:
тел: 8 (3812) 38-30-05
моб.тел.: 8-903-927-30-05
E-mail: [email protected]

На нашем канале вы найдёте демострационные видеоролики к оборудованию, видео обзоры и обучающие материалы.

Каждый вечер мы наблюдаем то, как на городских улицах, где располагаются фонари освещения, они включаются автоматически в какой-то определенный момент. На сегодняшний день фотосенсоры, которые управляют данным процессом, доступны не только коммунальщикам, но и обычным людям, что дает возможность существенно сэкономить на электричестве и не тратить свое время на активацию и отключение света на определенной территории.

Необходимо сказать, что сделать осветительный механизм благодаря фотореле не проблема – достаточно понимать схему подключения датчика света и правила работы с рассматриваемой техникой.

Устройство и принцип работы

Следует сказать, что фотореле для уличного освещения похоже на некий датчик освещенности, что работает благодаря оснащенности специальным фотоэлементом. С использованием именно этой составляющей датчик может оценить осветительный уровень открытого пространства, и при совпадении ряда характеристик осуществляет активацию света в механизме освещения уличного исполнения.

План фотореле не слишком труден и может уместиться в корпус малых размеров, откуда уходят 3 проводника. Они необходимы для подключения гаджета к обычной электросети. Часто они применяются и для активации такой техники в зависимости от необходимого осветительного уровня в настройках. Такой датчик обычно используется для управления наружным вариантом освещения.

Сегодня довольно распространены на рынке модели, которые оснащены специальным регулятором. Его задача – управление работой устройства, а также максимально точная настройка оборудования. Благодаря наличию такой опции, можно добиться точной работы подобного решения в различных ситуациях.

Если регулятор поставить в режим «– », то освещение будет активироваться лишь ночью, а если в режим «+», то уже во время сумерек. Но большинство производителей рекомендует выбирать нечто среднее между режимами, чтобы стабильность работы оборудования такого типа была максимальной.

Отдельно следует заметить, что максимально эффективное управление датчиком невозможно без понимания некоторых параметров:

  • диапазон световой чувствительности – от 5 до 50 люкс;
  • мощность – 1-3 киловатта;
  • максимальная энергонагрузка – 10 ампер.

Кроме того, следует знать, что существует еще несколько категорий фотореле. Их отличие будет в расположении фотоэлемента. По этому критерию они бывают:

  • с выносным фотоэлементом;
  • со встроенным.

Если говорить о решениях первого типа, то тут конструкция устройства будет состоять из 2 элементов: фотоэлемента, расположенного на открытом воздухе, и выключателя, который следует подсоединить отдельно. Вариант с фотоэлементом встроенного типа получает реле времени и регулятор. Тогда подключение устройства будет осуществляться по простой электросхеме для фотореле.

Упомянутое решение обычно используется в различных сложных осветительных механизмах. Тут будет необходима щитовая схема подключения.

Для любой отдельной модели будет нужна своя схема фотореле, что следует принимать в расчет при дальнейшем приборном подключении.

Еще одним решением подключения будет вариант при помощи таймера. Тогда можно просто поставить датчик на включение либо отключение регулятора. По этой причине активация света будет осуществляться через определенное время, что позволит существенно снизить расходы на электрическую энергию.

Теперь немного скажем о принципе использования подобной системы. Датчик в данном варианте будет работать через специальный фотографический элемент, который можно быть разного типа:

Каждый из упомянутых типов по-разному реагирует на наличие света:

  • диод будет во время облучения потоком света выбрасывать специальный импульс, что имеет прямо пропорциональное значение осветительной интенсивности;
  • тиристор при светооблучении будет осуществлять взаимодействие с током постоянного типа;
  • резистор меняет величину собственного сопротивления, что станет причиной отключения либо включения света;
  • транзистор проводит регулировку при облучении электросигнала светом;
  • симисторное решение активирует или деактивирует свет при работе с «+» или «–» составляющей.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

  • уличный либо внутренний вариант применения;
  • внешний либо встроенный фотоэлемент;
  • с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

  1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
  2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
  3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
  4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
  5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
  6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Схема подключения

Теперь поговорим о том, как установить фотореле правильно. Подключить этот элемент может оказаться сложно по ряду причин. Например, электрическая схема размещения осветительных приборов не предусматривает этого, к элементам управления ограничен доступ либо же имеются довольно жесткие требования активации светильников. План подключения фотореле к светодиодному прожектору будет зависеть от особенностей техники, что будет использоваться. Часто она вообще изображается на самом решении.

Стоит отметить, что в техпаспорте всегда можно найти подробную инструкцию. Если она по каким-либо причинам отсутствует или неясна, рассмотрим следующий план подключения. Фотореле получает несколько проводов. Их цвет может быть различным, но обычно они имеют синий, коричневый и красный расцветки. Также они часто имеют буквенные значения: N – нулевой кабель, L – фазный кабель, Load – нагрузочный кабель. Устройство обычно подпитывается при помощи синего провода.

Этот кабель следует подключить к нулю в распределительной коробке, как и нагрузку к лампочке освещения. Фазный кабель подводится к вводу соответствующего типа. Провод красного цвета уходит на фазу, откуда ток идет к осветительному фонарю. Если мощность лампочек, что подсоединяются к фотореле, будет выше показателя его мощности, то нагрузка идет через магнитный пускатель либо контактор, который имеет некое значение мощности.

Если необходимо подключение фотореле с 2 выводами, то фазный ввод замыкается на необходимой клемме на корпусе.

Таким образом, по аналогии подключается нуль. Нагрузка идет к нужным выводам нуля и фазы. Подобное фотореле предназначается для управления лампочкой. Для регулирования работы более чем одной лампы, их следует соединить в цепь параллельного типа и подключить, как говорилось ранее. Если говорить о подключении фотореле с заземлительными клеммами, то у них будет схема подключения, описанная ранее, но разница состоит в том, что здесь будут добавлены провода заземления.

Особенности настройки

Когда установка и последующее подключение были завершены, следует перейти к тому, чтобы настроить, отрегулировать и проверить работу системы. Все несложно по причине того, что в комплекте есть специальный пакет черного цвета, необходимый, чтобы имитировать ночь. А день имитировать необходимости нет, ведь он есть и так.

На корпусе датчика освещения можно увидеть спецрегулятор, что обычно обозначается аббревиатурой LUX – он необходим для подбора осветительной интенсивности, которая станет причиной активации реле. Если же есть желание сэкономить немного электрической энергии, то следует поставить ручку регулятора поворота на минимум. Тогда сигнал об активации будет подаваться лишь тогда, когда на улице максимально темно.

Как правило, регулятор располагается у клемм винтового типа, чуть выше слева. Последнее, что останется сделать для подключения фотореле, – прикрепить крышку защитного типа и активировать электроэнергию на щитке. Когда это будет сделано, можно начинать тестировать устройство.

О том, как подключить и настроить фотореле, смотрите далее.

Схема подключения фотореле для уличного освещения

Схема подключения фотореле для уличного освещения: монтаж своими руками

Контролировать освещение на улице удобно с помощью фотореле. Устройство практично и имеет простую схему подключения. При этом уличные осветительные приборы будут работать в необходимом режиме.

Фотореле и принцип его работы

Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму. Фотореле используют для своевременного включения и отключения уличных фонарей, что актуально для частных домов. Для этого в приборе предусмотрен датчик, чувствительный к свету. Элемент соединён с питательной цепью. При попадании лучей света датчик становится изолятором, а тёмное время суток прибор проводит электроэнергию к устройству освещения. Так работает фотореле, отключая фонари при дневном свете и включая их при отсутствии солнечных лучей.

Компактное фотореле обладает простой конструкцией

Освещение: применение фотореле

Прибор контроля освещения используют в частных домах, размещая на фонарях вдоль дорожек или возле входной двери. В парке, загородном большом участке и других просторных территориях также применяют фотореле. Прибор практичен для освещения автостоянок, дворов, рекламных конструкций и зоны видимости видеокамер наружного наблюдения. Во всех случаях создаётся автоматизированная система, которая включает свет при наступлении темноты. Это позволяет экономить энергоресурсы и обеспечивает комфорт нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитывают его характеристики. Производители выпускают обширный ассортимент приборов, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами. Поэтому при выборе стоит обратить внимание на следующие особенности фотореле:

  • вес и размеры устройства;
  • температурные ограничения при эксплуатации;
  • сектор срабатывания;
  • мощность и уровень потребления энергии;
  • частота сети для работы;
  • номинальное напряжение для питания.

Приборы также разделяются по типу коммутируемых светильников. Простые модели часто предназначены для работы с обычными лампами накаливания или галогенными устройствами. Для других вариантов ламп следует выбирать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Виды устройств

Фотореле широко используют в разных областях и в зависимости от этого приборы разделяют на несколько видов. Для частного применения удобно фотореле, имеющее встроенный фотоэлемент. Они представляют собой единый блок, который закрепляется на улице. А также надёжны и более функциональны модели, в которых присутствуют встроенный фотоэлемент и таймер. В таком случае есть возможность управления освещением по заданному режиму времени.

Прибор с выносным элементом прост в эксплуатации

Практичные устройства могут иметь возможность управления порогом срабатывания. Модели с выносным элементом для контроля освещения отличаются удобным управление. Эти виды являются основными, но существуют и варианты, предназначенные для работы в суровых и сложных условиях, например, на севере.

Приборы, в конструкцию которых входит датчик движения/присутствия, позволяют экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения, освещение выключается.

Производители

Качественные датчики освещённости выпускают производители во многих странах мира. При выборе стоит учесть, что в устройства отличаются по номинальному напряжению питания. Оптимальны приборы, которые подключаются в сети в 220 в.

Основными являются такие бренды, как:

Стоимость устройств определяется типом чувствительного элемента, который входит в конструкцию. Именно эта деталь наиболее ценная и обеспечивает качественную работу прибора. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле IEK ФР-601, 602, 606, 603: сравнение и особенности

Производитель IEK выпускает обширный ассортимент датчиков освещённости, которые отличаются внешним видом, характеристиками и другими параметрами. Сравнить востребованные модели легко с помощью данных, приведённых в таблице.

Тип фоторелеОсобенности
ФР-601Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и
по характеристикам соответствует ГОСТ Р 51324.2.1. Защита от пыли и влаги, максимальная нагрузка и мощность
лампы 2200 Вт, температурные условия эксплуатации от –25 до +40 °С, степень защиты IP 44,
ФР-602Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц,
соответствует ГОСТ Р 51324.2.1. Макс. нагрузка и мощность лампы 4400 Вт, диапазон рабочих температур от –25 до +40 °С.
степень защиты IP 44.
ФР-603Для автоматического включения/отключения источников света. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Защита IP44, входящее напряжение 220 – 240 В.
ФР-606Для автоматического управления уличным освещением в зависимости от естественной освещённости. Пластиковый корпус,
электромеханическое реле, температурный режим эксплуатации от — 40 до + 50, напряжение 220

240 В. Могут использоваться датчики
и таймеры.

Модели фотореле отличаются формой и внешним видом. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Приборы устанавливают снаружи, но есть и модели для крепления внутри. При этом на улице располагается лишь датчик.

Как подключить устройство к уличному фонарю: схемы и принципы

При подключении простого устройства нужно ознакомиться с его конструкцией. Главным элементом является фотодиод, который может находиться снаружи или внутри корпуса. В первом случае датчик монтируют на улице, а электронный блок подключают на электрическом щите в помещении. При внутреннем расположении чувствительной детали прибор монтируют на улице.

Прибор имеет небольшие размеры и простое крепление

Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно. Поэтому важно определить тип фотореле, приобрести качественный прибор, подобрать схему, а затем приступать к подключению датчика.

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельную установку прибора. На электрической схеме фотодиод представлен в виде условного графического обозначения, представляющего собой треугольник на оси симметрии с направленными сверху вниз стрелками. На простых схемах прибор может обозначаться в виде круга или прямоугольника с надписью «ФР».

Стрелки на схеме символизируют отражение света

Подключение

Кронштейн с прибором монтируют в затенённом месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места расположения нужно узнать количество светильников, для которых необходимо управление. На один источник света монтируется одно фотореле. Если же используется большое количество фонарей, то лучше всего применить контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Схема подключения к одной лампе очень проста

Конструкция прибора может включать в себя клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета соединяют с соответствующим проводом лампы и цепи питания. Если клеммы отсутствуют, то следует установить распределительную коробку. Корпус устройства должен быть защищён от влаги и осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Сборка и подключение фотореле своими руками

Создать простой прибор для управления освещением просто своими руками. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Компоненты

Для сборки нужно подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

  • фоторезистор;
  • прибор Q6004LT;
  • резистор обычного типа.

Схема соединения и подключения устройства проста и включает в себя минимум деталей. Аппарат при этом получает питание от сети 220 В, а принцип действия заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

Схема

Сборка простого датчика освещённости предполагает определение уровня мощности и характеристик прибора. Предварительно составляют схему соединений и подключения к лампе. Для использования одного фотореле для нескольких фонарей нужно применить контроллер.

Простая схема требует минимальных знаний в области электричества

Сборка и монтаж

В этой схеме отсутствует блок питания, что делает процесс сборки простым. Уровень мощности может быть увеличен за счёт использования прибора, обладающего более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор с сопротивлением в 40 кОм.

Применение мощного прибора Q6004LT даёт возможность подключать к собранному устройству нагрузку с мощностью до 500 Вт. А использование в схеме дополнительного радиатора позволит увеличить мощность до 750 Вт. В дальнейшем можно применять квадрак, который будет обладать рабочими токами 6, 8, 10 или 15 А.

Эксплуатация освещения

В процессе эксплуатации системы освещения, в которой присутствует фотореле, важно обеспечить надёжность корпуса устройства. В противном случае осадки приведут прибор в негодность, а управление освещением будет невозможно. Поэтому важно выбирать качественные фотореле с надёжным корпусом, защищающих электрические элементы от климатических влияний.

Фотореле позволяет создать красивую подсветку

При установке обязательно соблюдать правила работы с электроприборами. Это позволяет избежать травм. В результате легко создать надёжную и экономичную систему освещения на улице.

Для настройки датчика освещённости используют специальный регулятор, расположенный в нижней части прибора. Среднее положение оптимально, но можно и увеличить эффективность. Настройка зависит от личных предпочтений. Например, при максимальном показателе фотореле сработает в начале захода солнца и включится свет.

Неисправности фотореле и их устранение

Правильно подобранный датчик обеспечит комфортное управление освещением, но иногда возникают и неисправности. Одной из распространённых является ситуация, когда свет на улице включается в дневное время суток. Возможная причина скрывается в том, что какие-либо объекты мешают солнечному свету, то создавая тень, то обеспечивая поток света.

Фотореле устанавливается над лампой

Для корректной работы следует установить датчик над прибором освещения. Свет от фонаря не должен попадать на корпус устройства. Попадание воды внутри датчика может спровоцировать самые разные неполадки, например, поломку, мигание элемента. В таком случае нужно заменить прибор на новый, но обязательно учесть надёжность и герметичность корпуса, подобрать месторасположения.

Преимущества и недостатки

Фотореле практично для различных объектов, требующих контроля освещения. Прибор позволяет экономить энергозатраты, в нужное время отключая лампы. Это является главным преимуществом элемента. А также стоит учесть и лёгкий монтаж, возможность подключения к одному датчику нескольких фонарей и простую эксплуатацию. Наличие таймера и датчика движения делает устройство более функциональным. В процессе использования датчик не требует постоянного внимания. Для получения всех преимуществ важно правильно установить фотореле и выбрать качественный элемент.

Прибор с таймером очень удобен

Фотореле является элементов электрической цепи освещения на улице. Поэтому правильный монтаж обязателен при подключении. В противном случае возникнут сбои в работе, поломки и неисправности, которые приведут к дополнительным расходам. И также важно подобрать фотодатчик, соответствующий характеристикам ламп и необходимому уровню функциональности.

Видеорекомендации позволяют более эффективно освоить особенности выбора и работы фотореле. В следующем видео представлен простой прибор, который эффективен для частного применения.

Видео: принцип выбора и работа фотореле

Управление освещением с помощью фотореле — эффективный способ снизить энергозатраты на подсветку улицы или других объектов. Датчик, параметры которого соответствуют потребностям, прост в монтаже и отличается рядом преимуществ. А знание принципа работы устройства позволит совершить правильный выбор.

Как подключить датчик света — 3 ошибки. Схемы с выключателем, пускателем, промежуточным реле.

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим для автоматического управления светильниками без вашего участия, в зависимости от уровня освещенности.

Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца отключился.

От него же можно запитывать рекламные баннеры и вывески на фасадах домов и магазинов.

Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.

Поэтому полноценной альтернативой датчикам света их считать никак нельзя.

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

При этом обратите внимание на важный нюанс.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Если вы захотите установить еще один промежуточный одноклавишный выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема соединения проводов фотореле немного изменится:

В распредкоробку будет заходить 4 кабеля. Фаза питания будет поступать по следующей цепочке:

    автомат в щитовой
    выключатель света

Обратите внимание на место установки фотореле.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты – IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора.

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.

Например, для освещения в сарае с животными, где нет окон. Что делать в этом случае?

Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.

Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.

В качестве такого реле может выступать и пускатель с доп.контактами.

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.


Как подключить фотореле для уличного освещения: схема

С каждым годом количество новых технологий все увеличивается. С помощью некоторых изобретений можно сделать пребывание в доме более комфортным и удобным. Немалой популярностью сегодня пользуются приборы, которые позволяют автоматизировать некоторые процессы, к примеру, включение света. Чтобы создать такую систему своими руками необходимо фотореле.

Особенно актуальным будет установить такой датчик на улице для создания наружного (уличного) типа освещения. Купив или сделав такой прибор своими руками, вам останется только установить его. Но данную процедуру необходимо провести качественно, чтобы устройство проработало долго в различных климатических условиях улицы.

Для чего нужно

Фотореле представляет собой прибор, в состав которого входит специальный датчик, который считывает уровень освещенности окружающего пространства. Подключив такое устройство в систему наружного освещения, можно автоматизировать включение/выключение света и связать их с уровнем освещенности улицы. Это позволит в разы снизить потребление электроэнергии, добившись включения света только при наличии такой необходимости. Но для этого нужно разобраться с особенностями прибора для его правильного подключения и настройки. Если все сделать правильно, то датчик будет работать только тогда, когда настанет ночь, а когда начнется день – он будет в спящем режиме.
По факту, для подключения такого аппарата необходимо разбираться в следующих моментах:

  • что представляет собой данный датчик;
  • какой тип фотоэлемента в нем установлен;
  • что нужно для его подключения к электрической сети дома.

Рассмотрим каждый пункт более детально.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Обратите внимание! При падении света на датчик в день, фотоэлемент становится изолятором, а ночью – проводником.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности.
Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения.
Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Обратите внимание! Регулятор выносится на внешнюю часть корпуса прибора, что упрощает пользование.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства.
Для более эффективного управления работой датчика нужно настроить несколько параметров:

  • диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
  • мощность — от 1 до 3 КВт;
  • максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:

Датчик с выносным фотоэлементом

  • датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
  • датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Обратите внимание! Подобный датчик зачастую используется в сложных системах освещения. Здесь нужна схема щита для подключения.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора.
Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

Принцип работы

Датчик работает через специальный фотоэлемент. Он может быть различного вида:

  • фоторезистор;
  • фототранзистор;
  • фототиристор;
  • фотосимистор;
  • фотодиод.

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет:

  • резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение;
  • транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.
  • тиристорный тип — при облучении светом начинает взаимодействовать с постоянным током;
  • симисторный тип — включает/выключает свет взаимодействуя с положительной или отрицательной составляющей гармоники. Такой фотоэлемент подает сигнал на схему датчика;
  • диодный тип — в ходе облучения световым потоком он выбрасывает специальный импульс, который будет прямо пропорционален интенсивности освещения.

Этой информации будет вполне достаточно для того, чтобы приступить к подключению фотореле. С такой задачей может справиться своими руками каждый. Для этого потребуется всего лишь знать некоторые особенности процесса и алгоритм действий.

Особенности подключения

Правильное место установки

Фотореле обычно располагают недалеко от источника освещения, работу которого он должен регулировать. Это особенно актуально для уличного типа совещания.

Обратите внимание! Для того чтобы датчик работал как надо, при его подключении нужно предупредить попадание света от светильника на фотоэлемент. Лучше всего будет разместить аппарат в тени осветительного прибора.

Из корпуса датчика для уличного освещения выходят три проводника. Их нужно правильно подключить к светильнику:

  • синий проводник. Он предназначен для нуля. Кроме этого к нему возможно подключение проводника от осветительного прибора;

  • коричневый проводник. Этот проводник необходим для подключения к фазе питания от сети;
  • красный проводник. Через него происходит управление датчиком. Он ведет к лампе от имеющегося регулятора.

В редких случаях, что иногда характерно для системы уличного освещения, устройство датчика предполагает наличие дополнительного проводника — «земли». С его помощью можно предупредить попадание напряжения на корпус аппарата. В данной ситуации схема для подключения фотореле к уличному освещению будет стандартной. Но «земля» будет подключаться к самой лампе, минуя регулятор.

Обратите внимание! Некоторые производители изменяют маркировку проводников.

Поэтому используется принципиальная схема подключения:

  • фаза всегда подсоединяется к регулятору;

  • ноль подключается к регулятору и идет на лампу;
  • фаза идет из регулятора на лампу.

Теперь, зная, как подключается фотореле, вы видите, что все сделать своими руками будет довольно легко.

Процедура подключения

Зачастую датчики с фотоэлементом крепятся к стенам с помощью специальных кронштейнов. Они должны идти в комплекте с купленной моделью.
Чтобы правильно подключить фотореле для автоматизации уличного типа освещения, необходимо поделать следующие манипуляции:

  • на корпусе прибора обычно размещается схема подключения, которую следует детально изучить;

  • после того как вы ознакомились со схемой, нужно подобрать подходящее место для установки. О том, каким требованиям должно соответствовать место установки, мы говорили несколько выше;
  • подключаем провода, выходящие из низа корпуса датчика к осветительному прибору;
  • после этого настраиваем фотореле. Вначале устанавливаем порог срабатывания. Для этого перемещаем регулятор в нужное нам положение;
  • если вы устанавливаете датчики с выносным фотоэлементом, не забудьте после монтажа подсоединить их между собой с помощью кабеля.

При наличии в конструкции устройства таймера, подключение можно провести через него. Для этого таймер следует запрограммировать на определенные временные промежутки срабатывания. Такая система очень выгодна и удобна для светлого периода дня. Благодаря данному способу подключения можно добиться довольно значительной экономии электроэнергии.

Обратите внимание! Таймер имеет собственную память, которая рассчитана на разный период (от 1 до 12 месяцев). Использование таймера позволяет значительно улучшить работу датчика, сделать ее более корректной с учетом продолжительности светового дня.

Советы по подключению

При установке и подключении фотореле необходимо знать некоторые нюансы, которые могут помочь значительно упростить вашу работу. Вот те из них, которые необходимо знать:

  • при подключении в систему сразу нескольких ламп, необходимо использовать специальный контроллер. Он будет получать сигнал от регулятора датчика, управляя таким образом освещением;

  • перед подключением фотореле нужно убедиться в том, что его мощностные характеристики подходят к сети. В противном случае датчик может перегореть;
  • при покупке устройства обратите внимание на способ его подключения. Так вы сможете выбрать более простой способ установки;
  • при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Если не изменить параметров настройки, то свет станет автоматически включаться тогда, когда на улице будет еще светло;
  • в систему наружного освещения уличного типа вместе с фотореле можно подключать датчики движения и элементы охранной системы.

Руководствуясь такими несложными рекомендациями, любой человек сможет своими руками заняться установкой фотореле для создания у себя дома автоматизированной системы наружного освещения со всеми вытекающими из этого преимуществами.

Фотореле для уличного освещения. Как подключить фотореле

Благоустройство придомовой территории часто нуждается в устройствах, использующихся для того, чтобы автоматически включать свет после наступления сумрака и отключать с рассветом. В этих целях может использоваться как фотореле, так и астротаймер.

Первое устройство отличается своей простотой и доступной стоимостью, тогда как второй – сложностью конструкции и дороговизной. Именно поэтому все большее количество владельцев частных домов отдают свое предпочтение фотореле для уличного освещения. Прежде чем приступить к его монтажу, следует разобраться во всех особенностях такого приспособления.

Конструктивно датчики могут быть как встроенными – выполненными в одном корпусе с датчиком, так и выносными. Последние отличаются своей герметичностью и высоким уровнем влагостойкости, соответствующим классу IP 65.

Дополнительно фотореле могут оснащаться специальными контроллерами. Они обладают таймерами, предоставляющими возможность установки времени включения и выключения.

Прибор может продаваться под разнообразными названиями. Нередко его называют фотодатчиком, фотоэлементом, световым датчиком, или же сумеречным выключателем.

Несмотря на это, функциональность всех перечисленных устройств одинакова. Именно поэтому они отличаются примерно одинаковым способом подключения, о котором речь пойдет ниже.

Как подключить фотореле для уличного освещения через выключатель

Подключение преимущественно происходит посредством стандартного одноклавишного выключателя. В таком случае не надо будет постоянно отправляться в щитовую чтобы включать и отключать питание.

При соединении фотореле в распределительной коробке через выключатель будет четыре соединения. Фаза питания в такой ситуации будет постепенно поступать по такой цепочке:

  • автомат питания;
  • выключатель;
  • датчик;
  • непосредственно фонарь.

Независимо от выбранной схемы, световой датчик ни в коем случае не должен находиться в месте, которое может освещаться фонарем.

Как работает фотореле

Главным функциональным элементом фотореле считается фоторезистор или же фототранзистор. Они способны менять собственные параметры при изменении освещения. Если на эти приспособления попадает необходимое количество света, то цепь будет оставаться разомкнутой.

У каждого устройства существует собственная настройка чувствительности. Ее порог срабатывания можно задать вручную. На таких распространенных на рынке моделях, как ИЭК ФР-601 и ФР-602, это делается при помощи регулятора. Он может выставляться в диапазоне от «+» до «-». Достаточно один раз настроить фотореле на включение освещения в нужное темное время суток и на выключение.

Важно! Если выбрать максимальное положение, фотореле будет включаться в даже в темный облачный день. В минимальном положении устройство начнет работать в кромешной тьме.

Подключение фотореле к светодиодному прожектору

Самой доступной и понятной для пользователей схемой подсоединения является прямой монтаж к сети электроснабжения. На прибор обязательно необходимо подать 220В, то есть фазу и ноль.

Все провода этого устройства, как правило, окрашены в разный цвет.

Это важно. По паспорту, который прилагается к фотореле, нужно определить вход фазы подключения и выход на светильник.

В этом плане следует выделить такую закономерность:

  • ноль: синий провод;
  • входная фаза: коричневый провод;
  • выход на прожектор: красный провод.

На проводе, осуществляющем выход на нагрузку, фаза возникает лишь в момент срабатывания прибора. Ее нужно заводить непосредственно в сам прожектор.

Важно! В классическом исполнении устройства длины провода может не хватить. Для наращивания нужно использовать кабель с сечением 1,5 мм².

Схема подключения

На вход датчика света надо завести фазу и ноль. С места выхода фаза идет на нагрузку. Под ним подразумевается фонарь, который должен срабатывать при наступлении ночи. Ноль на нагрузку должен идти от автомата или же с нулевой шины эдектрощитка.

В соответствии с правилами монтажа соединение уместно выполнять в распредкоробке. Она должна обладать соответствующей герметичностью. Это обусловлено тем, что в большинстве случаев коробка размещается на улице недалеко от прожектора. Ниже показана наиболее часто используемая схема подключения:

Дополнительно может понадобиться пускатель. Он добавляется в схему в тех случаях, когда включать нужно довольно мощный уличный прожектор, расположенный на столбе. Такое устройство, как магнитный пускатель, неплохо переносит пусковые токи, будучи рассчитанным на постоянное срабатывание прожектора.

Из этой статьи вы могли узнать, как правильно подключать фотореле своими руками. Как видите, все эти работы можно выполнить самостоятельно без соответствующего опыта или же навыков, достаточно всего лишь следовать схемам!

Фотореле для уличного освещения

Казалось бы, нехитрая вещь — вовремя включать и выключать уличное освещение во дворе и перед входом в дом. И дело даже не в экономии электроэнергии, хотя большинство живущих в собственных домах даже не подозревают о том, сколько электроэнергии «вылетает в трубу» из-за несвоевременно нажатой кнопки выключателя. Вечером, особенно в зимнее время, намного приятнее возвращаться домой в полной темноте и видеть порог собственного дома, благодаря вовремя включенному уличному освещению.

Как правильно потратить деньги на фотореле для уличного освещения

Для организации автоматического включения лампочек проще всего выполнить подключение фотореле для уличного освещения одним из трех способов:

  • Купить комплект фотореле-автомата промышленного производства, установить его своими руками или с помощью знакомого специалиста, настроить и пользоваться им так, как считаете нужным;
  • Наиболее надежной будет схема подключения фотореле для уличного освещения, сделанная знакомым электронщиком или человеком, способным сделать и установить подобное устройство своими руками;
  • Сделать фотореле своими силами, благо, что деталей и схем для организации автоматического уличного освещения на рынках всегда в избытке.

Варианты схемы фотореле своими руками

Проще, конечно, купить готовую схему фотореле. Большинство китайских и отечественных фотоавтоматов достаточно просты в использовании и стоят относительно небольшие деньги.

Как правильно подключить к уличному освещению готовую схему фотореле

Самым простым вариантом будет покупка готовой платы фотореле. Если для вас непринципиально наличие у автоматического устройства каких-либо дополнительных сервисных функций – можно поставить простейшую модель питерского производителя «Мегарон» серии LXP.

В зависимости от количества лампочек в схеме уличного освещения вашего дома и их суммарной электрической мощности можно подобрать одну из моделей:

  • Плата LXP01 используется для относительно небольшого по размерам контура уличного освещения, общая мощность ламп не должна превышать 1200Вт. Схема имеет встроенное фотореле, автоматически реагирующее на уровень освещенности в 6-9люкс, при достижении которого плата автоматически включит или выключит освещение;
  • Модель LXP02 может работать с вдвое большим количеством ламп, общий ток нагрузки не должен превышать 10А. В этом устройстве уже можно настраивать специальным регулятором – потенциометром уровень освещения, на которое будет реагировать фотореле при включении или выключении уличного освещения;
  • Вариант LXP03 наиболее мощный, способен включать уличное освещение даже с маломощными прожекторными лампами и светильниками, экономичными натриевыми лампами и подобными устройствами, с общей потребляемой мощностью до 3кВт. Схема также имеет возможность регулировать порог чувствительности фотореле на уровень освещенности.

    Подключение реле выполняется по приведенной ниже схеме фотореле.

    В коробке имеется три вывода с обозначением точек подключения. Провода черного, зеленого и красного цвета соответственно, необходимо подключить к фазе, и входу и выходу на проводку фонарей уличного освещения.

    Сам пластмассовый бочонок корпуса фотореле необходимо установить в затененном месте на вынесенном кронштейне так, чтобы на корпус не попадали снег или дождь, листва деревьев не затеняла или не могла влиять на работу электроники. В теории электроника способна работать в температурном диапазоне от -25 о С до +40 о С.

    С донной части корпуса можно увидеть крохотный поворотный рычаг потенциометра, с помощью которого выполняется подстройка чувствительности фотореле. После установки и проверки работоспособности рычаг устанавливают в среднее положение и последовательно, в течение нескольких дней подбирают уровень освещенности, при котором необходимо включение уличного освещения.

    Места соединения необходимо пропаять и заизолировать трубчатым «кембриком», изолентой или другим способом, обеспечивающим надежную защиту от попадания влаги. Сечение каждой жилы провода в кабеле должно быть не менее 2 мм 2 . Кабель заведите в дом и подключите к коммутационной коробке или напрямую к распределительному электрическому щитку. В этом случае на щите необходимо предусмотреть дополнительный выключатель, позволяющий обесточить, при необходимости, фотореле и контур уличного освещения.

    Схема для фотореле подключения уличного освещения

    Если вы человек, обладающий хотя бы минимальными знаниями в сборке электронных схем, или пробовали собирать самоделки, вам наверняка будет по силам собрать самую простую и надежную схему фотореле на электронных компонентах копеечной стоимости.

    Главным достоинством приведенного варианта фотореле является максимальная простота конструкции, что в большей степени гарантирует надежную работу электроники. Представленная схема фотореле собрана на операционном усилителе 544 серии. Схема очень проста и доступна в изготовлении.

    В состоянии покоя операционный усилитель имеет напряжение на ножке 2 выше, чем на 3 ноге. По логике работы микросхемы это означает стабильное и сбалансированное положение, соответственно на управляющем контакте 6 будет низкое напряжение или логический ноль. Низкое напряжение обеспечивает поддержание силового транзистора КТ815 в закрытом состоянии, и реле РП21 не коммутирует подачу электроэнергии на лампы уличного освещения.

    Потенциал на ноге №2 определяется состоянием фоторезистора ФСК1. В условиях нормального освещения фотоэлемент обладает низким сопротивлением, благодаря чему на 2 ножку приходит достаточно высокий потенциал. Как только уровень освещенности снижается до программируемого предела, сопротивление фоторезистора возрастает, и потенциал на второй ноге микросхемы снижается. В этой ситуации микросхема срабатывает соответственно заложенной логике и увеличивает напряжение на управляющем контакте №6, ключ на транзисторе КТ подает необходимое напряжение на управляющую обмотку реле, цепь замыкается, и плата фотореле включает уличное освещение.

    В устройстве фотореле используется специальный подстроечный резистор на 1 МОм, вращая который, можно достаточно легко выставить уровень чувствительности прибора к уровню освещения.

    Большинство деталей можно собрать воздушным монтажом, но лучше изготовить плату по схеме и построить полноценное устройство фотореле.

    Большинство деталей можно купить за копейки на рынке или у телемастеров, или даже выпаять из платы старой и пришедшей в негодность электроники блока питания или аналогичных устройств. Если не найдете микросхему 544 серии, можно взять 140 серию. Вместо конденсатора К10-7В можно использовать любой импортный вариант с аналогичным напряжением и емкостью. В качестве управляющего резистора на 1Мом можно использовать СП3-38.

    Даже фотоэлемент можно изготовить своими руками из старых, очень распространенных транзисторов МП 25 – 41. Для изготовления главной детали фотореле достаточно аккуратно срезать верхнюю плоскость головки и заклеить место среза кусочком тонкого прозрачного пластика. Коллектор такого фототранзистора будет подключен ко второй ноге микросхемы, эмиттер, соответственно, используется в качестве верхнего по схеме контакта. Управляющее сопротивление при этом необходимо снизить до 6,8-7кОм.

    Недостатком схемы является необходимость организации дополнительного внешнего питания в 12В. Для этих целей можно использовать аккумулятор или трансформатор от китайского блока питания, благо, что схема фотореле малочувствительна к качеству и перепадам напряжения.

    Плату необходимо поместить внутри помещения, а фотоэлемент установить в трубчатый корпус и вынести в место на улице, наиболее подходящее для установки фотореле.

    Самый простой вариант фотореле для уличного освещения

    Ели вы не смогли найти некоторые детали для изготовления фотореле своими руками, или работа с микросхемой вам кажется чересчур сложной, можно построить фотореле для уличного освещения буквально на трех транзисторах и паре навесных элементов согласно приведенной схеме.

    Конструкция фотореле представляет сильно упрощенный предыдущий вариант. Она не содержит микросхемы операционного усилителя и позволяет собрать фотореле на запчастях от старого усилителя низкой частоты или советского карманного радиоприемника. Стоимость изготовления такого фотореле для уличного освещения будет на порядок дешевле предыдущего варианта.

    Логика работы схемы фотореле примерно такая же, как и в предыдущем случае, но в данном варианте изменение проводимости фоторезистора ФСК открывает или закрывает ключ на транзисторе МП41, и далее, по цепочке, включается управляющая обмотка реле на 12В. Настройка чувствительности фотоэлемента выполняется подстроечным резистором на 47 кОм. Все элементы схемы, кроме реле, могут быть собраны воздушным монтажом, заизолированы и помещены в коробку размером со спичечный коробок.

    Мощность схемы невелика, ее достаточно, чтобы подключать небольшие реле с током коммутации в несколько ампер. Этого вполне достаточно для включения небольшого уличного освещения на несколько ламп.

    Заключение

    Существует немало разных схем для уличного освещения, способных не только включать или выключать лампы. Некоторые из них могут программироваться на включение различных уличных светильников на разное время и продолжительность работы. При выборе промышленного образца фотореле обращайте внимание на наличие у конструкции встроенной защиты от временного затемнения фотоэлемента, например, птицами или случайно попавшими на корпус опавшими листьями.

    Подключение фотореле для уличного освещения

    Суммарная потребляемая электрическая мощность групп светильников уличного освещения может быть достаточно большой даже при использовании экономичных светодиодных фонарей и прожекторов. Ручное же отключение освещения удобно далеко не всегда, а постоянная работа осветителей приводит к повышенным, но бессмысленным финансовым расходам.

    Ощутимо сэкономить средства позволяет применение фотореле для автоматизации уличного освещения; при этом одновременно повышается и удобство управления осветительными приборами. Включение фотореле в схему управления приводит также и к продлению эксплуатационного ресурса светильников.

    Технические характеристики световых реле

    Прямое назначение фотореле – включение нагрузки при снижении уровня освещенности ниже установленного порога, и ее отключение при увеличении яркости света. Практически во всех существующих моделях этих приборов предусмотрена регулировка пределов порогов срабатывания (чувствительности фотореле) – различаются только (в зависимости от «навороченности» устройства) границы этих пределов.

    Основные конструктивные особенности реле

    Основной конструктивный элемент любого реле освещения – фотоэлемент (непосредственно «фотодатчик»). В зависимости от способа его подключения к остальным элементам управления различают фотореле со встроенным и с выносным датчиком. Какое лучше? Вторые дороже и немного капризнее в монтаже, но значительно удобнее в эксплуатации.

    Второй по очередности, но равнозначный по важности элемент конструкции – исполнительный «механизм», управляющий непосредственно отключением или подключением нагрузки к линии электропитания.

    Существует несколько типов таких «ключей»:

    • Электромеханические — представляют собой, по сути, обычное электромагнитное реле (катушка с электрически «привязанными» к ней замыкающими-размыкающими контактами) небольшой мощности;
    • полупроводниковые – для управления нагрузкой используются тиристоры, симисторы или мощные транзисторы;
    • оптоэлектронные, позволяющие электрически «развязать» конструктивные элементы нагрузки и фотоэлемента.

    Основные характеристики

    Главная техническая характеристика любого фотореле – его нагрузочная способность, определяющая количество одновременно управляемых им осветительных приборов. По сути – обозначение их суммарной потребляемой электрической мощности.

    Максимальное значение этой характеристики редко превышает 6 кВт. При необходимости управлять более мощными нагрузками приходится использовать «переходники» — электрические контакторы. Другой возможный вариант – разбивание групп освещения на несколько «подгрупп» с небольшой суммарной потребляемой мощностью светильников, и управление каждой из этих подгрупп отдельным реле – в силу своей экономической нецелесообразности применяется крайне редко.

    В любом случае рекомендуется осуществлять подключение фотореле для уличного освещения и управляемой им группы освещения от отдельного автоматического выключателя – это значительно облегчит техническое обслуживание и, при необходимости, ремонт или замену прибора. И следует учитывать, что подавляющее большинство моделей очень не любит короткого замыкания в нагрузке – поэтому, в случае сомнений, лучше включать между реле и нагрузкой пускатель.

    Прочие характеристики фотореле

    Ещё одна очень важная, но редко принимаемая во внимание характеристика – диапазон рабочих температур фотореле. Важность этого параметра определяется тем, что в большинстве случаев при проектировании и монтаже систем управления уличным освещением, осуществляемом своими руками, датчики устанавливаются на улице, и чаще всего – на относительно большой высоте от поверхности земли.

    Устройства из самой доступной ценовой категории способны работать в довольно широком диапазоне температур – от -20 до +45 градусов. При необходимости использовать эти устройства автоматизации в более суровых климатических условиях можно монтировать фотоэлементы в прозрачные пластиковые боксы, которые будут играть роль своеобразных «термосов».

    Еще одна значимая техническая характеристика реле – его рабочее напряжение. Самые распространенные модели – рассчитанные на работу с обычной сетью 220 В переменного тока. Намного реже используются приборы с рабочим напряжением 36, 24 или 12 Вольт – они используются в основном для работы в условиях очень высокой влажности.

    Последняя характеристика фотореле – время задержки его срабатывания; может варьироваться от 1-2 секунд до нескольких минут и позволяет исключить включение освещения от случайных световых вспышек (например, фар проехавшего автомобиля).

    Включение реле в схему

    В схемах управления нагрузкой фотодатчик играет, по сути, роль обычного выключателя. Соответственно, и схема его включения в систему аналогичная: на один из проводов подается фазное напряжение, после срабатывания фотоэлемента оно через другой провод «проходит» на нагрузку (светильник) и запитывает его. Третий провод – общий для реле и управляемого устройства.

    Цветная схема

    Все провода для включения «датчика» в схему имеют стандартную цветовую маркировку:

    • белый, коричневый или черный вывод – предназначен для подачи на фотоэлемент электрического питания;
    • вывод в изоляции синего или серого цвета – «ноль», к которому подключается второй питающий проводник и один из проводов от нагрузки;
    • красный вывод соединяется со вторым «нагрузочным» проводом.
    • у некоторых моделей предусмотрен вывод для подключения «земли», имеющий традиционную желто-зеленую раскраску.

    Вообще, схема подключения и цветовая расшифровка проводов фотоэлемента обычно указывается либо на корпусе прибора, либо на его упаковку, либо во вкладыше-инструкции. Но если она утеряна – ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.

    Особенности подключения

    Соединение всех проводов следует обязательно делать в герметичной распределительной коробке – в случае неисправности это сильно облегчит замену вышедшего из строя прибора. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.

    При необходимости включения в схему контактора (пускателя) для управления мощной нагрузкой все приборы лучше всего смонтировать в герметичном боксе подходящего размера. В некоторых случаях для осуществления более глубокой автоматизации управления освещением, фотореле «спаривают» с датчиком движения – в таких ситуациях, чтобы вся «связка» корректно работала в темное время суток, датчик следует включать между реле и осветительным прибором.

    Являясь по своей сути автоматическим переключателем – то есть устройством для замыкания или размыкания проводов – хорошее световое реле может включаться в схемы управления осветительными приборами любого типа. Единственное ограничение у некоторых моделей – для более надежной работы индуктивных нагрузок (например, «кобры» с дросселями на входе) рекомендуется подключать их через контакторы, играющие в данном случае роль исключающей влияние больших пусковых токов светильника на схемные элементы фотореле гальванической развязки.

    Подбор места установки реле

    Особого внимания заслуживает выбор места установки фотореле для управления уличным освещением в соответствии с длительностью светового дня. Задача не так проста, как кажется: во время работы реле должно быть исключено влияние на него случайных «подсветок», и уж тем более – постоянных. На возникновение этих засветок влияет множество факторов – мигание фар проезжающих машин, электрический свет из соседского окна, сияние свежевыпавшего снега и даже огонек зажигалки… и каждый из этих факторов вполне может «убедить» фотореле в том, что ночь уже закончилась.

    Не высоко, не низко…

    Высота установки фотореле выбирается удобной для его технического обслуживания и обычно не превышает 2,5-3 м. Но если есть возможность, прибор лучше монтировать выше управляемых светильников – это значительно снизит вероятность посторонней засветки устройства. Естественно, что при определении места размещения должно соблюдаться и условие удобства «подтягивания» проводов от питающей сети и светильников.

    Самая грубая ошибка при выборе места для фотодатчика – его установка в зоне, освещаемой управляемым светильником: в этом случае длящийся всю ночь световой эффект «стробоскоп» обеспечен! Монтировать реле в помещении тоже не рекомендуется — сумерки для него будут наступать слишком рано, а рассвет – слишком поздно. Если других вариантов нет, то нужно предусмотреть для датчика какую-нибудь затеняющую загородку или козырек.

    Уровень освещенности, при котором происходит надежное срабатывание фотореле, регулируется после окончательного выбора места и монтажа прибора. Операция эта производится обычно только в случае «суровой необходимости», поскольку после заводских испытаний регуляторы обычно выставлены в среднее положение, обеспечивающее в большинстве случаев приемлемую работу датчика без прибегания к дополнительным регулировкам.

    Вывод: дешево и сердито

    Современные световые реле – приборы распространенные, достаточно надежные и проверенные многолетней эксплуатацией, в том числе и изделия из минимальной ценовой категории. Однако морально они понемногу устаревают и уступают место более совершенным технически комбинированным устройствам (совмещающим в одном корпусе датчики сразу нескольких типов). Набирают популярность и изделия на основе микроконтроллеров, позволяющие подстраивать работу уличного освещения под реальные погодные и климатические условия, и с легкостью «вписываемые» в управляющие системы типа «умный дом»…

    Тем не менее забвение «фотоэлементам» не грозит – благодаря своей дешевизне и простоте использования они еще долго будут играть основную роль в управлении относительно небольшими группами уличного освещения.

  • Подключение фотореле ФР-601 и ФР-602 к прожектору или светильнику

    Фотореле, или как его ещё называют, сумеречный выключатель, – специальное устройство, предназначенное для автоматизации процесса уличного и внутреннего (подсветка витрин, рекламы и т.д.) освещения в зависимости от степени освещённости.


    Принцип работы фотореле

    Перед началом установки фотореле, нам нужно разобраться как, собственно, работает данное устройство.


    Фотореле состоит из трёх основных составных частей: реле, компаратор и фотоэлемент.

    Реле (или симистор) предназначено для проведения переключения режима работы нагрузки. Т.е. именно реле замыкает и размыкает электрическую цепь между сетью и осветительным устройством (прожектор, лампочка или светильник). Фотоэлемент предназначен для определения уровня интенсивности света. С помощью фотоэлемента в фотореле определяется, какой сейчас уровень света на улице (темно или светло). Компаратор устанавливает значение порога выходного напряжения фотоэлемента для включения фотореле.

    При работе фотоэлемента, он подаёт определённое значение напряжения на компаратор, и когда на улице становится достаточно темно, и соответственно напряжение возрастает до порога срабатывания компаратора, то на реле подаётся сигнал, который приводит к замыканию контактов реле и последующему включению в работу подключенный прожектор или светильник.

    Монтаж фотореле

    1. Определитесь с местом установки фотореле. Учитывайте, что на фотоэлемент должен падать естественный дневной свет без помех.

    2. Далее нужно установить крепежный уголок 3 на основание фотореле 4 и после он зажимается винтом 6.


    3. Закрепите фотореле на месте установки, использую крепёж из монтажного комплекта. При монтаже основание фотореле должно находится внизу.

    4. Теперь можно заняться подключением проводов от сети к фотореле и от фотореле к прибору освещения в соответствии со схемой подключения. Для соединения можно использовать, к примеру, провод ПВС 3х1,5 (для ФР-601) и ПВС 3х2,5 (для ФР-602).

      На синий провод подключается нулевой проводник N. К коричневому идёт фаза L. И на красный провод подключается светильник, прожектор или лампочка.

    5. Установите требуемое значения порога срабатывания фотореле с помощью регулятора «LUX». Вращая регулятор, задаём порог срабатывания фотореле в диапазоне от 5 (сумерки) до 50 лк.

    6. Для более точной работы фотореле на протяжении всего срока эксплуатации рекомендуется изредка очищать фотореле от скопившейся пыли.


    Вы можете купить фотореле ФР-601 и ФР-602 прямо у нас на сайте по ссылке.

    Примеры использования фотореле ФР на фото ниже:




    Как установить датчик с фотоэлементом для наружного освещения | Статья

    .

    Что такое датчик фотоэлемента?

    В автоматическом освещении, таком как уличные фонари, часто используются датчики с фотоэлементами, также известные как фотоэлементы, для определения количества окружающего света. Как только фотоэлемент обнаруживает достаточно низкий уровень освещенности, свет включается или, наоборот, повышение уровня внешнего освещения выключит свет.

    Фотоэлемент состоит из резистора, прикрепленного к светочувствительным пластинам.По мере того, как на пластины попадает больше света, сопротивление (количество тока, проходящего через резистор) изменяется, включая и выключая свет. Эта технология удобна для всех типов уличных локаций.

    Никакого вмешательства пользователя не требуется, вы можете не беспокоиться о настройке таймеров или забыть включить свет. Фотоэлемент действует аналогично выключателю света - датчики фотоэлементов также иногда называют фотоэлектрическими выключателями.

    Фотоэлементы работают круглый год, срабатывают в сумерках и выключаются на рассвете, даже когда дни длиннее летом или короче зимой.Поскольку они ощущают количество света, а не работают в установленное время, их не нужно настраивать, когда восход или закат сменяются в зависимости от времени года.

    Во многих установках наружного освещения используются датчики движения. Однако датчики фотоэлементов и датчики движения обычно служат разным целям. В то время как датчик движения может быть полезен для защиты бродячих животных от мусорных контейнеров и мусорных баков, например, фотоэлемент может обеспечить безопасность и постоянное освещение парковки в течение длительных периодов времени.

    Как установить датчик фотоэлемента для использования вне помещений

    Следующие шаги проведут вас через установку датчика фотоэлемента. Этот проект требует некоторых электромонтажных работ, поэтому, если вы не чувствуете уверенности или безопасности при выполнении этих задач, вам следует обратиться к электрику, чтобы он установил для вас фотоэлемент.

    1. Выключите автоматический выключатель для внешнего освещения. Если вы не знаете, какой прерыватель приводит в действие ваш свет, выключите все прерыватели в здании, чтобы обеспечить отключение электроэнергии.Дважды убедитесь, что питание отключено, переместив переключатель в положение наружного освещения, чтобы убедиться, что он не включается.
    2. Разберите корпус, в котором находится внешний свет. Возможно, вы захотите задокументировать, как он разбирается, с фотографиями, чтобы вы могли легко собрать его обратно.
    3. Вы должны увидеть два черных провода на фотоэлементе. Эти черные провода нужно подключить к черному проводу, который проходит между осветительной арматурой и основным источником питания вашего здания.Отсоедините черный провод, идущий от дома к светильнику.
    4. Подключите один черный провод фотоэлемента к черному проводу, идущему от здания. Обязательно скрутите оголенный медный провод так, чтобы он образовал плотное соединение.
    5. Подключите второй черный провод фотоэлемента к черному проводу осветительного прибора, убедившись, что медный провод полностью скручен.
    6. Закройте новые соединения, которые вы сделали, электрическими заглушками.Убедитесь, что колпачок плотно прилегает к проводам.
    7. Полностью заклейте все соединения изолентой. Убедитесь, что нет оголенных медных проводов.
    8. Чтобы проверить фотоэлемент, снова включите питание на выключателе. Убедитесь, что выключатель света находится во включенном положении. Закройте фотоэлемент рукой - если свет включается, когда фотоэлемент закрыт, ваш фотоэлемент работает правильно.
    9. Завершите установку фотоэлемента, собрав светильник.

    Если вы устанавливаете новый светильник, процедура аналогична описанной выше. Для установки нового светильника вам может потребоваться:

    • Новый фотоэлектрический переключатель
    • Инструмент для зачистки проводов
    • Плоскогубцы игольчатые
    • Отвертка
    • Тестер напряжения
    • Изолента
    • Проволочные гайки
    • Герметик силиконовый

    Шаги по установке нового приспособления:

    • Отключите питание автоматическим выключателем.
    • Удалите имеющийся светильник.
    • Установите новый светильник с предварительно установленным фотоэлектрическим выключателем, используя прилагаемые к нему инструкции по монтажу.
    • Чтобы подключить новый светильник, с помощью плоскогубцев отрежьте около 3/8 дюйма изоляции от проводов. Скрутите вместе черный провод светильника и черный провод вашего дома. Закройте новое соединение проволочной гайкой и убедитесь, что он плотный.То же самое проделываем с белыми проводами. Всегда соединяйте черные провода с черными проводами, а белые провода с белыми проводами.
    • Закройте все соединения изолентой и уберите все провода.
    • Завершите установку осветительного прибора в соответствии с инструкциями производителя.
    • Когда все будет собрано, проверьте свой свет, как показано выше.

    LiTian Lighting предлагает фотоэлементы, которые можно установить в различных местах, в том числе в розетках, почтовых светильниках или уличном освещении.Наши продукты хорошо сконструированы и отличаются долгим сроком службы. Если вас интересуют фотоэлементы для светодиодного освещения, свяжитесь с нами.

    Как установить свет датчика движения

    Датчик движения - это инструмент, используемый для обнаружения движения. Устройство содержит электронный датчик, который срабатывает при движении и обычно используется для предупреждения о наличии движущегося объекта в определенном поле зрения. Датчики движения часто используются в приложениях безопасности, на предприятиях и в домах, где пользователи хотят получать уведомления о любом движении в определенной области.Детекторы движения обычно имеют небольшие размеры и обнаруживают движение по инфракрасным волнам; эти волны обычно представляют собой волны тепла, которые излучаются движущимися объектами, такими как люди, автомобили и животные. Затем движение электронным образом включает осветительные приборы на определенный период времени, в зависимости от вашего таймера.

    Датчики движения

    Access Fixtures обеспечивают автоматическое переключение или регулировку яркости при использовании в сочетании с драйверами светодиодов с регулируемой яркостью 1–10 В. Их компактный размер делает их подходящими для использования с большинством светильников, а эти датчики движения имеют встроенный датчик дневного света и широкую зону обнаружения до 52 футов в диаметре.Датчики движения, используемые в светильниках Access Fixture, можно обнаружить через стекло; пластик; и тонкие неметаллические материалы. Эти датчики позволяют экономить электроэнергию и могут достигать трехступенчатого диммирования, что делает их идеальными для использования в областях, где требуется уведомление об изменении освещения перед полным отключением.

    Кроме того, каждый прибор с датчиком можно запускать последовательно - на одной линии - с внешним фотоэлементом. Фотоэлемент автоматически подстраивается под цикл день / ночь, обнаруживая изменение уровня освещенности, а датчик движения реагирует на любое физическое движение.Работая вместе, фотоэлементы и датчики движения будут управлять внешним освещением, чтобы отпугивать злоумышленников, создавая иллюзию присутствия людей.

    Инструкции по установке

    При установке датчика движения вы и ваш электрик должны соблюдать следующие правила:

    • Датчик движения должен устанавливать квалифицированный электрик.
    • Перед установкой или обслуживанием убедитесь, что источник питания отключен.
    • Датчик не подлежит модификации.Это аннулирует любую гарантию.
    • Датчик должен быть подключен к стабильному источнику питания.

    Пошаговое руководство по подключению датчика движения:

    1. Выключите питание на главном блоке предохранителей.
    2. С помощью тестера напряжения и цепей проверьте каждый провод, чтобы убедиться, что питание отключено.
    3. Прикрепите монтажный ремень датчика движения, чтобы можно было прикрепить каждый провод перед полной установкой приспособления.
    4. Соедините черный провод питания с черным проводом крепления.
    5. Соедините белый провод питания с белым проводом крепления.
    6. Соедините провод заземления с проводом крепления заземления.
    7. Соедините каждый провод с помощью соединителей и изоленты.
    8. Если цвета проводки не совпадают, используйте измеритель напряжения для определения положительного, отрицательного и заземляющего проводов.
    9. Убедитесь, что соединения надежны.
    10. Прикрепите приспособление к монтажной планке.
    11. Закончите установку светильника, установив его надлежащим образом.
    12. Включите питание.
    13. Проверьте свой свет.
    Схема подключения датчика движения

    Датчики движения

    имеют несколько методов обнаружения, используемых для обеспечения освещения определенной области. Есть ряд функций, которые можно установить на датчик движения, чтобы обеспечить полную точность и избежать ложных срабатываний. Схемы подключения этих функций продолжайте читать.

    Функция включения / выключения

    Датчики движения

    имеют возможность включать свет при обнаружении движения и выключаться через установленный период времени, когда движение не обнаруживается.Чтобы установить эту функцию:

    • Подключите датчик движения к обычным устройствам управления (драйверы светодиодов или балласты):

      Щелкните, чтобы увеличить изображение

    3-ступенчатая функция затемнения

    Как только любой из датчиков обнаружит движение, сигнал будет передан на остальные датчики, поэтому все лампы включатся одновременно. Если в области не обнаружено движения, все лампы синхронно погаснут до низкого уровня освещенности по истечении времени выдержки.Для подключения к регулируемым ПРА на 1–10 В используйте следующую схему подключения:

    • Для подключения к регулирующим механизмам с регулируемой яркостью на 1–10 В выполните следующие подключения:

      Щелкните, чтобы увеличить изображение

    Органы управления дневным светом

    Используйте эту функцию для систем освещения, которые должны либо тускнеть, либо полностью отключаться при наличии дневного света. Уровень датчика дневного света датчика движения должен быть настроен на отключение режима при подключении к датчикам дневного света:

    Щелкните, чтобы увеличить изображение

    .

    Датчик дневного света:

    Датчик можно настроить так, чтобы лампа могла светиться в пределах определенного порогового уровня внешней освещенности. Настройки:

    • I: 2 люкс - только в темноте
    • II: 5 люкс - только в темноте
    • III: 10 люкс - сумеречный режим
    • IV: 25 люкс - сумеречный режим
    • В: 50 люкс - сумеречный режим
    • VI: 100 люкс - сумеречный режим
    • VII: Отключить

    Если установлено отключение, датчик дневного света будет включать лампу при обнаружении движения, независимо от уровня внешней освещенности.

    Настройки датчика движения

    Щелкните, чтобы увеличить изображение

    Каждый датчик имеет возможность настраивать зону обнаружения, время удержания и периоды ожидания с помощью DIP-переключателей. Важно отметить, что при уменьшении зоны обнаружения снижается и чувствительность датчиков.

    Зона обнаружения

    Зону обнаружения вашего датчика движения можно легко уменьшить, выбрав соответствующую комбинацию на DIP-переключателях.

    Время удержания

    Время удержания датчика движения - это период времени, в течение которого лампа остается включенной на 100% после того, как движение не обнаружено.

    Период ожидания

    Период ожидания датчика движения - это период времени, в течение которого лампа остается при слабом освещении, прежде чем полностью выключится.

    Датчик дневного света

    Датчик движения можно настроить так, чтобы лампа освещалась только ниже предварительно определенного порога яркости.

    Для более подробного ознакомления с каждой схемой подключения щелкните здесь.

    Поговорите со специалистом по освещению приспособлений доступа

    Access Fixtures - это источник всех осветительных приборов, необходимых для надлежащего освещения вашей собственности, прямо с завода. Если у вас возник вопрос по освещению, мы будем рады ответить на ваши вопросы. Мы хотим убедиться, что вы получите именно то приспособление, которое соответствует вашим потребностям, бюджету и вашим целям. Мы увлечены освещением и любим то, что делаем - мы вам ответим. Чтобы поговорить со специалистом по освещению Access Fixtures, позвоните по телефону (800) 468-9925 .

    Как за 15 минут добавить датчик движения к существующему уличному освещению

    Повышение безопасности и снижение затрат на электроэнергию! Это подводит итог этого исправления.

    При анализе наиболее эффективных средств предотвращения краж со взломом мы недавно сослались на исследовательскую работу, основанную на опросе осужденных грабителей, в котором 24% заявили, что наружное освещение было частью их оценки риска, прежде чем принять решение о взломе дома.

    0%

    грабителей учитывали наличие уличного освещения при выборе целей

    Для меня я собираюсь приложить любой вес к стороне «не взламывать» в этом решении, что я могу, особенно если это рентабельно .

    Многие люди не оставляют уличное освещение включенным, что лишает их преимуществ в качестве средства устрашения от грабителей.

    Послушайте, я очень чувствителен к световому загрязнению (кто не любит видеть звезды по ночам), а также к трате электроэнергии. Но вам не нужно ставить под угрозу свою безопасность, постоянно выключая свет.

    Вы можете:

    В этом посте мы расскажем, как добавить датчик движения к уличному освещению. Вы даже можете установить светодиодные светильники на потолок с датчиком движения. Если у вас есть дополнительное время, вы можете прочитать нашу публикацию о том, как установить автоматический светильник для крыльца.Просто помните о типичных ошибках при установке потолочного освещения, чтобы ваш дом и ландшафт ночью не выглядели странно! И , если у вас уже есть фонари, это руководство по модернизации фонарей движения специально для вас.

    Обновление : С тех пор, как я написал это, теперь есть супер-простая альтернатива: не требует проводки. от компании Sengled, которая сочетает в себе светодиодную лампу со встроенным датчиком движения! Попробуйте более простую альтернативу на Amazon.Они также сделали мэшапы лампочка / динамик и лампочка / камера, так что вы знаете, что это не просто чудо с одного удара.

    Зачем добавлять датчик движения к свету?

    Почему бы просто не использовать стандартные прожекторы? Мы уже упоминали об окружающей среде и стоимости, но это также влияет на безопасность. Когда свет постоянно включен, вы и ваши соседи привыкаете к нему, как если бы кто-то из жителей Лос-Анджелеса считал коричневый воздух нормальным . Они видят это каждый день. Если же, с другой стороны, внезапно загорится свет и в толстовке появятся ползания, это с большей вероятностью привлечет ваше внимание.

    И, я думаю, грабителям это тоже неудобно. Представьте, что вы крадетесь по дому, когда включается свет. Вы сразу же беспокоитесь о том, что вас заметили внутри, пока вы не найдете источник света (если на нем есть очевидный адаптер датчика движения наружного света). Каждый раз, когда вы заставляете потенциального преступника думать о том, чтобы его поймали, прежде чем совершить преступление, есть возможность его вообще избежать.

    Еще одним преимуществом является то, что добавив датчик движения к свету, можно сэкономить на расходах на электроэнергию .Вместо того, чтобы гореть 8 часов в день, датчик движения, который активен только в условиях низкой освещенности, может включать ваш свет только на 30 минут. С лампой накаливания прожектор может снизить ваши ежегодные затраты на электроэнергию с 35 долларов до чуть более 2 долларов при стоимости 0,12 доллара за кВт · ч.

    Каждая лампа накаливания стоит

    0

    долларов в год без датчика движения С датчиком движения она стоит

    0

    долларов в год за тот же свет

    Срок окупаемости (выбранный нами комплект стоит 18 долларов) при этом составляет около года. Оцените, если у вас уже есть прожекторы. По прошествии года продолжающаяся экономия - это просто подливка на вершине.

    Вас удивила экономия средств? Сообщите своим друзьям.

    Как добавить датчик движения к существующему уличному фонарю

    Вот что вам нужно для установки датчика движения

    Надеюсь, вы продали. Итак, давайте перейдем к ремонту ваших фонарей.

    Список необходимого оборудования будет зависеть от вашего освещения, но это будет что-то вроде:

    • Отвертка
    • Переключатель датчика наружного движения

    Жесткий, правда? В вашем комплекте должны быть гайки для проводки, чтобы все соединить вместе.

    Как установить датчик движения на существующий светильник

    1. Подберите комплект для обнаружения движения вне помещения в Интернете (убедитесь, что в вашем существующем светильнике или коробке есть заглушка, в которую можно вкрутить, в противном случае возьмите один из винтов в соединенных устройствах выше, и установка очень проста).
    2. Выключите свет и снимите крышку. (проверьте, что питание тоже отключено!)
    3. Удалите вставку, на которой вы хотите установить детектор движения.
    4. Пропустите провода в приспособление и прикрутите датчик движения к светильнику.
    5. Подключите горячий провод от дома к черному детектору движения, красный провод к горячему проводу (черный в США) фонаря и соедините нейтральные провода вместе.
    6. Отрегулируйте чувствительность по мере необходимости, нажмите кнопку и сделайте это.


    Это было не так уж и плохо, правда? Теперь все, что вам нужно сделать, это подождать, пока стемнеет, чтобы вы могли проверить чувствительность вашего нового движущегося света !

    Единственное, что вы можете сделать, это проверить возможные настройки детектора движения, которые могут лучше соответствовать вашей ситуации.Для устройства, которое я взял, вы можете настроить его на то, чтобы он оставался включенным в течение 6 часов после сумерек или всегда включался при движении (днем или ночью) в дополнение к стандартной работе только при слабом освещении.

    К счастью, большинству из вас не придется беспокоиться об этом шаге, поскольку по умолчанию операция включается только тогда, когда темно и обнаруживается движение.

    Считаете это полезным? Скажите спасибо, поделившись им со своим кругом.

    Если вам вообще нужна помощь, просто напишите в комментариях, и я сделаю все возможное, чтобы помочь вам.Но я не электрик, поэтому, если сомневаетесь, проконсультируйтесь с одним из них.

    Вы также можете узнать больше о примерах интеллектуального освещения и домашней автоматизации и посмотреть, соответствуют ли они вашим потребностям.

    Привет, я Джоди. Я получил диплом с отличием со степенью магистра компьютерных наук и имею более чем 15-летний опыт работы инженером по электронике. Я на протяжении всей жизни учусь и возню с собой, и мне нравится автоматизировать домашние дела, поэтому я могу решать более серьезные проблемы, чем вставать с постели, чтобы проверить, закрыта ли дверь гаража.. . вроде слишком мало спать!

    Ring Spotlight Information - Ring Help

    Кольцевые прожекторы

    являются частью линейки продуктов Smart Lights, которые укрепляют ваше кольцо безопасности, освещая ваш дом и собственность. Ring Spotlight - это яркий умный прожектор, чувствительный к движению. Работает от батареи, что упрощает установку без проводов, с легкостью освещает ключевые области.

    В этой статье даны ответы на распространенные вопросы о Ring Spotlight.

    Какие еще продукты Ring Smart Lighting доступны?

    Ring Bridge: Центральная точка подключения для всех продуктов Ring Smart Lighting.Обеспечивает интеллектуальное управление освещением из любого места с помощью приложения Ring. Позволяет продуктам Ring Smart Lighting взаимодействовать с другими продуктами Ring для повышения безопасности.

    Ring Steplight: Компактные интеллектуальные фонари с датчиком движения, которые идеально подходят для освещения лестниц, террас и других проходов. Они также питаются от батареи, что упрощает установку без проводки.

    Ring Pathlight: Интеллектуальный светочувствительный элемент с датчиком движения. Питание от батареи для легкой установки без проводки. Идеально подходит для освещения дорожек и ландшафтных территорий.

    Кольцевой прожектор Аккумулятор: Яркий интеллектуальный прожектор с двумя головками и датчиком движения. Питание от батареи для легкой установки без проводки. Освещает большие площади мощным регулируемым светом и позиционируемым датчиком движения.

    Кольцевой прожектор, проводной: Сверхъяркий интеллектуальный прожектор с двумя головками и датчиком движения. Подключен к домашней электросети. Освещает большие площади мощным регулируемым светом.

    Кольцевой датчик движения : Автономный датчик движения позволяет отслеживать движение в тех местах, где вам не нужен свет, дверной звонок или камера.Питание от батареи для легкой установки без проводки.

    Кольцевой трансформатор: Интеллектуальный источник питания для низковольтного проводного ландшафтного освещения. Подключается к стандартной розетке GFCI. Добавляет интеллектуальные функции к существующим совместимым светильникам для полностью интегрированного дизайна освещения в труднодоступных местах, таких как заборы и навесы.

    Что такое кольцевой мост? Нужно ли мне покупать один, чтобы пользоваться прожектором?

    Кольцевой мост

    - это центральный концентратор, который интегрирует кольцевое интеллектуальное освещение, датчики движения и трансформаторы в вашу кольцевую систему.Мост подключается к приложению Ring с помощью вашей домашней сети Wi-Fi и подключается к другим продуктам Ring Smart Lighting с помощью запатентованного протокола связи на большие расстояния.

    Без кольцевого моста ваш прожектор работает только как стандартный светочувствительный элемент. С помощью моста вы можете управлять целыми группами источников света одновременно и получать уведомления через приложение Ring, когда какой-либо источник света или датчик движения обнаруживают движение.

    Кроме того, вы можете использовать приложение Ring для создания групп камер Smart Lights и Ring, которые работают вместе для повышения безопасности.Например, если вы подписаны на Ring Protect, ваш дверной звонок может начать запись видео, как только ваш прожектор обнаружит движение. Это обеспечивает кадры, в которых ранее фиксируются события движения.

    Щелкните здесь, чтобы узнать больше о Кольцевом мосту.

    Щелкните здесь, чтобы узнать больше о группах.

    Нужна ли мне подписка Ring Protect для использования Ring Spotlight?
    No. Ring Spotlight обеспечивает функциональность интеллектуального управления с подпиской Ring Protect или без нее.Однако если вы хотите, чтобы связанные устройства записывали и сохраняли видеоизображения для любой сработавшей камеры, вам потребуется подписка на защиту от звонка.

    Щелкните здесь, чтобы узнать больше о планах защиты кольца.

    Есть ли в кольцевом прожекторах система камер?
    Нет. Кольцевой прожектор обеспечивает только функции освещения и обнаружения движения.

    Какие типы осветительных элементов используются в кольцевых прожекторах?
    Кольцевой прожектор оснащен высокоэффективными светодиодными лампами.

    На сколько хватает элементов освещения в кольцевом прожекторе?
    Светодиоды прослужат десятки тысяч часов (порядка 20 лет), прежде чем перегорят.

    Работает ли Ring Spotlight с Alexa?
    Да, продукты Ring Spotlight работают с некоторыми устройствами с поддержкой Alexa. Вы можете включать и выключать источники света или группы источников света, использовать Spotlight в качестве триггеров подпрограмм Alexa и настраивать такие параметры, как яркость, и управлять предупреждениями.

    Как часто мне нужно будет менять батарейки? Кольцевой прожектор
    рассчитан примерно на год работы от одного комплекта батарей при нормальном использовании.Срок службы батареи зависит от настроек устройства, использования и других факторов, таких как погода. Яркость может снизиться по мере разрядки аккумулятора.

    Ring рекомендует использовать стандартные щелочные батареи в батареях Floodlight. Перезаряжаемые батареи будут работать в Ring Spotlight, хотя они могут длиться не так долго, как щелочные батареи. В Ring Spotlight нельзя использовать сверхмощные аккумуляторы. Литиевые батареи также будут работать в Ring Spotlight и рекомендуются в очень холодную погоду.

    Щелкните здесь, чтобы узнать больше о кольцевых устройствах и холодной погоде.

    Можно ли настроить включение кольцевого прожектора днем?
    Да. При желании вы можете изменить настройки в приложении «Кольцо», чтобы свет в дневное время активировался движением.

    Могу ли я поделиться управлением Spotlight с другими людьми?
    Да, но прожектор должен быть помещен в группу, а группа должна быть общей. Степень контроля над Spotlight зависит от их уровня доступа (роли).Способности каждой роли перечислены ниже:

    • Владелец: Владелец имеет полный контроль над всеми функциями Spotlight, а также может добавлять новых общих пользователей, чтобы предоставить ограниченный контроль над Spotlight. Они могут добавить Spotlight в группы или удалить их. Владельцы также могут вручную включать и выключать группы и определять, как долго они остаются включенными, а также отключать отдельные источники света в группе, чтобы они не включались при обнаружении движения.
    • Общий пользователь: Общий пользователь имеет только ограниченный контроль над Spotlight.Общие пользователи также могут вручную включать и выключать группы и получать уведомления от группы.
    • Гость Пользователь: Гость Пользователи не могут получить доступ к элементам управления Spotlight.

    Щелкните здесь, чтобы узнать больше о пользователях и ролях.

    Щелкните здесь, чтобы узнать больше о группах.

    Что входит в комплект Spotlight?
    Каждая упаковка Spotlight содержит:

    • Кольцевой прожектор.
    • Инструкция по эксплуатации.
    • Отвертка.
    • Монтажное оборудование
    • Кольцо безопасности наклейка.

    Примечание: Могут быть доступны пакеты Spotlight, которые содержат больше модулей и кольцевой мост со значительной экономией. Проверьте магазин на Ring.com или у местного продавца.

    Сколько прожекторов и других интеллектуальных источников света я могу подключить к кольцевому мосту?
    Кольцевой мост может поддерживать до 50 устройств интеллектуального освещения. Все эти устройства могут входить в одну или несколько групп.

    Как настроить и установить Spotlight?
    Щелкните здесь, чтобы получить информацию о настройке и установке Spotlight.

    Можно ли скачать инструкцию?
    Да. Щелкните здесь, чтобы загрузить руководство.
    Насколько быстрым должен быть мой Wi-Fi, чтобы правильно использовать Ring Spotlight?
    Мы рекомендуем, чтобы ваш Wi-Fi имел скорость загрузки и выгрузки не менее 1 МБ.

    Larson Electronics - Взрывозащищенный фотоэлемент - Датчик день / ночь мощностью 400 Вт

    EXP-PHOTOCELL от Larson Electronics - это взрывозащищенный фотоэлемент, который работает как датчик дня / ночи для HID, ламп накаливания и люминесцентных светильников.Устройство мощностью 400 ватт автоматизирует управление освещением от заката до рассвета, включая совместимые источники света при 3 фут-канделах и выключая при 8 фут-канделах. Благодаря твердотельной конструкции устройство подходит для использования во взрывоопасных зонах, внутри и вне помещений и на промышленных объектах. При заказе этого устройства выберите один из следующих вариантов напряжения: 120 В переменного тока, 208–277 В переменного тока, 12 В постоянного тока или 24 В постоянного тока.

    EXP-PHOTOCELL повышает безопасность, включая ночью наружные светильники в критических проходах.Во время работы устанавливаемое на месте устройство активирует светильники при 3 футо-канделах и отключает при 8 фут-канделах. Обладая электрическим диапазоном от 35 Вт до 400 Вт, устройство совместимо с HID, лампами накаливания и люминесцентными лампами. Для предотвращения случайного отключения в устройстве предусмотрена 10-секундная задержка времени. Взрывозащищенный фотоэлемент также может использоваться для экономии энергии за счет включения светильников только при необходимости.

    Срок службы этого устройства составляет 8 лет.Для долговечности EXP-PHOTOCELL изготовлен из устойчивого к коррозии термопластичного полиэстера. Устройство снабжено 6-дюймовыми многожильными проводами с цветовой кодировкой на 600 В. Монтаж может быть выполнен с помощью двух проходных ступиц 3/4 дюйма.

    Области применения: HID, лампы накаливания и люминесцентные светильники / системы освещения во взрывоопасных зонах, таких как нефтегазовые предприятия, химические предприятия, предприятия пищевой промышленности, горнодобывающие предприятия и т. Д. Это устройство может использоваться для поддержки систем дистанционного освещения, систем безопасности, освещения прихожей и систем освещения периметра.

    В Larson Electronics мы делаем больше, чем просто удовлетворяем ваши потребности в освещении. Мы также обеспечиваем замену, модернизацию и модернизацию деталей, а также силовые аксессуары промышленного уровня. Наши мастера могут изготовить на заказ любую систему освещения и / или аксессуары в соответствии с уникальными требованиями вашего предприятия. Стремление к честности, качеству и надежности сделало Larson Electronics лидером в области освещения и электроники с 1973 года. Свяжитесь с нами сегодня по телефону 800-369-6671 или напишите в отдел продаж @ larsonelectronics.com для получения дополнительной информации о наших индивидуальных опциях, адаптированных к вашим отраслевым потребностям.


    longjoin 光 控器 _ 路 灯光 控器 _photocell sensor_ 上 海朗 骏 智能 科技 有限公司 官 网

    Схема подключения датчика фотоэлемента

    Инструкция

    Различные типы 0f Инструкция по электрической схеме датчика фотоэлемента

    1.Twist-Lock Тип


    Датчики фотоэлемента типа Twist Lock применяются для автоматического управления уличным освещением, освещением прохода и освещением дверного проема в соответствии с окружающей средой. Уровень естественного освещения.

    Схема подключения фотоэлемента этого типа показана ниже:


    Примечания:

    Отключите питание; подключите розетку согласно схеме справа. Надавите на фотоконтроллер и поверните его по часовой стрелке, чтобы зафиксировать в гнезде. Установите датчик фотоэлемента так, чтобы фотоэлемент был направлен на СЕВЕР, как показано на верхней части фотографии контроллера. При необходимости отрегулируйте положение гнезда.

    2.Проводной тип кнопки 3


    Датчики фотоэлемента с проводом типа 3 используются для автоматического управления наружным освещением, проходным освещением и ландшафтным освещением в соответствии с уровнем яркости окружающего естественного освещения.

    Схема подключения фотоэлемента этого типа показана ниже:


    Примечания:

    Отключите питание, снимите крышку распределительной коробки, поместите ПЕРЕКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите стопорной гайкой.Подключите согласно схеме справа.

    Не устанавливайте переключатель, если переключатель с фотоэлементом направлен на искусственный или отраженный свет. Это заставит блок включаться и выключаться ночью.

    3. Фотоэлектрический переключатель с проводом


    Фотоэлектрический переключатель применяется для автоматического управления наружным освещением, садовым освещением, проходным освещением и освещением дверного проема в соответствии с уровнем естественного окружающего освещения.Он обеспечивает широкий диапазон напряжений для приложений клиентов практически с источниками питания. Кроме того, предустановленная задержка в 15–30 секунд может предотвратить неправильную работу из-за прожектора или молнии в ночное время.

    Схема подключения датчика с фотоэлементом этого типа показана ниже:


    Примечания:

    Отключите питание, снимите крышку распределительной коробки, поместите ПЕРЕКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите стопорной гайкой. Подключите согласно схеме справа.

    Не устанавливайте переключатель, если переключатель с фотоэлементом направлен на искусственный или отраженный свет.

    При этом блок будет включаться и выключаться ночью.

    4.Проводной поворотный шарнир типа 3


    Фотоэлектрический переключатель применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

    Этот продукт разработан на основе конструкции электрического обогрева, которая обеспечивает задержку по времени более 30 секунд, чтобы избежать избыточного переключения против прожектора или молнии в ночное время.Система температурной компенсации обеспечивает стабильную производительность независимо от температуры окружающей среды.

    Имеет собранный шарнир с корпусом датчика / переключателя для удобной регулировки направления после установки. Также доступен дополнительный вертлюг для дальнейшей регулировки. Этот продукт сертифицирован в соответствии со стандартом для непромышленных фотоэлектрических переключателей для управления освещением UL773A и применимыми канадскими стандартами.

    Схема подключения датчика с фотоэлементом этого типа показана ниже:

    Примечания:

    Отключите питание, снимите крышку соединительной коробки, поместите ПЕРЕКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите контргайкой.Подключите согласно схеме справа.

    Не устанавливайте переключатель с фотоэлементом Переключатель лицом к искусственному или отраженному свету. Это заставит блок включаться и выключаться ночью.

    5.Регулируемый провод типа 3


    Регулируемый переключатель с фотоэлементом применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

    Этот продукт разработан на основе конструкции электрического обогрева, которая обеспечивает задержку по времени более 30 секунд, чтобы избежать избыточного переключения против прожектора или молнии в ночное время. Система температурной компенсации обеспечивает стабильную производительность независимо от температуры окружающей среды.

    Эта серия обеспечивает удобную регулировку направления после установки после применения дополнительного вертлюга.

    Схема подключения датчика с фотоэлементом этого типа показана ниже:

    Примечания:

    Отключите питание, поместите резьбу ПЕРЕКЛЮЧАТЕЛЯ в выбивное отверстие и закрепите с помощью резиновой прокладки и стопорной гайки из цинкового сплава.Подключите согласно схеме справа.

    При необходимости сдвиньте установленную регулировочную металлическую полосу, чтобы установить желаемые уровни включения / выключения. Не устанавливайте переключатель так, чтобы фотоэлемент был обращен к искусственному или отраженному свету.

    При этом блок будет включаться и выключаться ночью. При первой установке ПЕРЕКЛЮЧАТЕЛЬ выключается через несколько минут - это нормально.

    Для проверки «включения» в дневное время закройте его глазок сдвигающейся металлической полосой.

    Не накрывайте пальцами, потому что света, проходящего сквозь пальцы, может быть достаточно, чтобы выключатель оставался открытым.

    Проверка займет примерно 2 минуты.

    -Наш официальный сайт: www.longjoin.com

    фотоэлементов и датчиков движения: в чем разница?

    Фотоэлементы и датчики движения - это электронные устройства, которые можно использовать для управления внутренним или наружным освещением. Эти датчики повышают безопасность вашего дома, автоматически включая свет, когда становится темно или они обнаруживают движение.Они также экономят энергию, отключаясь, когда дополнительный свет не нужен. Изучите различия между фотоэлементами и датчиками движения и узнайте, как эти продукты, а также диммеры и другие элементы управления могут улучшить систему освещения вашего дома.

    Наука о фотоэлементах

    Доступно несколько типов фотоэлементов, но все они используют одну и ту же основную технологию, полупроводники, для управления электрическим током. В нормальных условиях полупроводники не проводят электричество, но при достаточном освещении начинает течь ток.В некоторых продуктах функция фотоэлементов регулируется, поэтому вы можете выбрать уровень освещенности, при котором будет активирован полупроводник.

    Функции фотоэлемента: от заката до рассвета

    Одно из наиболее распространенных применений фотоэлементов - включение внешнего освещения на закате и выключение на рассвете. Поскольку фотоэлементы воспринимают уровень внешней освещенности, они автоматически адаптируются к сезонным изменениям дневного / ночного цикла и не зависят от перехода на летнее время. Фотоэлементы, управляющие внешним освещением, в сочетании с таймерами, включающими внутреннее оборудование, создают иллюзию присутствия людей, когда вас нет дома, что может отпугнуть злоумышленников.Другие применения фотоэлементов включают включение парковочных или уличных фонарей после наступления темноты, регулировку диммеров в помещении для компенсации изменения уровня естественного освещения или включение или выключение световых вывесок.

    Типы фотоэлементов

    Сегодня доступно множество фотоэлементов.

    • Вставные фотоэлементы работают со стандартной настенной розеткой и контролируют сквозную вилку. Это удобный способ включить и выключить одну настольную или торшер.
    • Фотоэлементы цоколя лампы или канделябра ввинчиваются в патрон лампочки, превращая практически любую лампу или постоянный светильник в автоматическую систему освещения.Для правильной работы вам необходимо установить по одному из этих устройств в каждую розетку.
    • Сетевые фотоэлементы с проводным подключением контролируют всю электрическую цепь и являются идеальным способом управления охранным или ландшафтным освещением.

    Датчики движения в действии

    Основное различие между фотоэлементами и датчиками движения заключается в том, что первый определяет изменение уровня освещенности, а второй реагирует на физическое движение. Есть два типа детекторов движения. Активные модели излучают свет, радио или ультразвуковой звук.Движение в зоне обнаружения изменяет отраженные сигналы и активирует датчик. Некоторые из этих устройств могут даже определять движение за углы. Пассивные датчики движения обнаруживают инфракрасную энергию, излучаемую теплыми объектами, такими как животные или люди. Когда эти теплые точки перемещаются, срабатывает датчик и любая подключенная электрическая цепь.

    Многие датчики движения используют комбинацию методов обнаружения для обеспечения расширенного охвата и исключения ложных срабатываний. Устройства, предназначенные для использования на открытом воздухе, часто имеют функцию фотоэлемента, которая отключает систему в течение дня, что позволяет экономить энергию.Регулируемые таймеры, встроенные в некоторые датчики, позволяют контролировать, как долго подключенные источники света остаются активными после обнаружения движения.

    Функциональность детектора

    Датчики движения

    часто используются для включения наружного освещения, когда они обнаруживают движение в зоне покрытия. Они также используются в качестве энергосберегающих датчиков присутствия в коммерческих зданиях, выключая свет в пустых офисах. Многие из этих продуктов имеют регулируемые зоны чувствительности, позволяющие охватить определенные места, такие как проезды или пешеходные дорожки, не улавливая движения ветвей деревьев или близлежащих улиц.

    Разновидности датчика движения

    Большинство датчиков движения, предназначенных для управления уличным освещением, подключаются непосредственно к цепи 120 В и управляют несколькими приборами. Датчики системы безопасности часто работают от батарей и передают оповещения на базовую станцию ​​по беспроводной сети. Некоторые автономные датчики движения имеют встроенную подсветку, что упрощает их установку и использование практически в любом месте.

    Яркие идеи для освещения

    Различия между фотоэлементами и датчиками движения предлагают множество вариантов управления системами внутреннего и наружного освещения.

    • Используйте комбинированный фотоэлемент и датчик движения для включения охранного освещения вокруг вашего дома, но только после наступления темноты.
