Как проверить теплый пол перед сезоном
Почему мой теплый пол холодный или недостаточно теплый?
Этот вопрос обычно задают в начале отопительного сезона или когда включают новую систему теплого пола.
Многие пользователи пытаются заменить термостат, подключить нагревательный кабель или мат «напрямую» и вызывают сервисного специалиста только в том случае, если это не дало желаемых результатов. Давайте посмотрим, каковы могут быть причины отсутствия желаемого эффекта.
1. Неисправность терморегулятора.
Проблему может легко идентифицировать любой квалифицированный электрик: терморегулятор не подает питание на нагревательный кабель/мат ни при каких обстоятельствах. Это может быть вызвано или неисправностью самого терморегулятора или, например, неисправностью выносного датчика пола, или, в конце концов, просто отсутствием напряжение питания. Эта проблема, в большинстве случаев, устраняется без привлечения специалистов по теплым полам.
Начинаем проверку от более простого к более сложному.
— Если терморегулятор не подает «признаков жизни», дисплей «пустой», светодиоды не светятся, — проверьте, есть ли напряжение на входе терморегулятора.
— Практически все современные терморегуляторы DEVI имеют встроенную систему контроля исправности выносного датчика температуры пола, поэтому опознание неисправности датчика не представляет труда: достаточно посмотреть соответствующий раздел в инструкции к вашему терморегулятору.
Рис.1. Сигнализация о неисправности выносного датчика температуры на регуляторе DEVIregTM Touch.
В случае неисправности датчика, он подлежит замене. Важно, чтобы эту замену можно было осуществить, не ломая пол. Для этого датчик должен быть установлен в трубке, доходящей до монтажной коробки и имеющей достаточно большие радиусы изгиба.
Рис.2. Установка датчика температуры в системе теплый пол.
— Встречается и такая проблема: датчик температуры пола, в нарушении инструкции, установлен слишком близко к нагревательному кабелю.
При подаче напряжения кабель быстро разогревается и отключает систему, при этом стяжка, и соответственно, поверхность пола не успевает нагреться. Такую неисправность легко определить по частому (5-10 минут) срабатыванию терморегулятора, а вот исправить ситуацию не всегда возможно, например, если выносной датчик температуры, опять же в нарушении инструкции «намертво» залит в стяжке.
Итак, вы все проверили, терморегулятор подает на кабель/мат 220 В, но нагрева все равно нет? Давайте исследовать дальше.
2. Неисправность греющего кабеля.
Эта неисправность может быть обнаружена с помощью измерителя сопротивления (авометра, мультиметра, или тестера).
Что нужно сделать: Отсоедините нагревательный мат или кабель от клемм термостата и выполните два измерения:
Измерение 1: Измерение сопротивления нагревательной жилы. Это сопротивление между черным (или коричневым) и синим проводом. Сопротивление зависит от мощности кабеля (мата) и должно соответствовать значению, указанному на этикетке или в каталоге (с допуском от +5 до −10%).
Рис.3 Измерение сопротивления нагревательной жилы
Обратите внимание, что требуется именно измерение сопротивления, а не «прозвонка» нагревательного элемента. Дело в том, что звуковой сигнал на большинстве тестеров звучит при тестируемом сопротивлении меньше 200 Ом, а номинальное сопротивление небольших кабелей (матов) больше этой величины. Будьте внимательны при выборе диапазона измерения сопротивления, если пользуетесь прибором с ручным выбором пределов измерения.
Измерение 2: Это измерение сопротивления изоляции кабеля, т. е. сопротивления между экраном кабеля (оплетка или желто-зеленый провод) и коричневым с синим проводниками, соединенными вместе. В этом случае предел эффективного диапазона измерения должен быть максимальным. В большинстве случаев невозможно измерить такое высокое сопротивление, и прибор покажет бесконечность (обрыв). Это нормально. Строго говоря, для корректного определения сопротивления изоляции необходимо пользоваться приборами, которые осуществляют измерения сопротивления на высоком напряжении (мегомметры).
Рис.4. Измерение сопротивления изоляции кабеля
В результате этих двух измерений можно составить полное представление о состоянии кабеля или мата. Если вдруг, хотя бы один из параметров не соответствует номиналу, то рекомендуем сразу обратиться в сервисную службу DEVI.
Вы провели все измерения? Все параметры в норме? Вы можете уверенно подключить и установить терморегулятор, так как ваша система обогрева в хорошем состоянии.
3. Краткие сведения по теплотехнике или куда может уходить тепло?
Большинство людей ощущают приятное тепло поверхности керамической плитки при температуре около 26-27 °С, в то время как температура 24-25 °С воспринимается как «комфортная» или «нейтральная» (ни теплая, ни холодная).
Поверхности при более низких температурах воспринимаются как «холодные».
Мощность системы обогрева 130 Вт/м2 позволяет нагревать поверхность пола до температуры примерно на 14 °С выше температуры окружающей среды (воздуха в комнате), однако, это без учета потери тепла вниз.
Насколько велики эти потери? Это и есть основной вопрос при монтаже и эксплуатации систем теплый пол. Очень многое зависит от условий под перекрытием, на котором смонтирован ваш теплый пол. Если внизу находится отапливаемое помещение, то даже без применения теплоизоляции, теплопотери вниз незначительны и обычно не превышают 20%.
Принимая это во внимание, разница между температурой воздуха и пола, которую обеспечивает данная система, будет 10-11 °С.
Кроме того, для нормальной работы системы подогрева пола требуется нормально работающая система отопления в помещении. Другими словами, температуру воздуха в помещении следует поддерживать, по крайней мере, при температуре 18°С. Только в этом случае поверхность пола будет нагреваться до температуры, которая воспринимается как теплая.
Однако, если обогрев пола является единственным источником тепла в помещении, его следует рассматривать как систему полного отопления, которая должна компенсировать общие теплопотери помещения, а это совсем другой режим работы которой определяется другими параметрами, и является предметом отдельной статьи.
Например, давайте посмотрим на квартиру в здании, где система отопления еще не работает (идут строительные или отделочные работы):
— температура наружного воздуха — от −5 до −7 °С;
— температура в соседней квартире составляет около 0 °С;
— Температура в помещении с подогревом пола составляет 10 °С.
В этих условиях пол безусловно воспринимается как холодный.
Вот еще один типичный пример: жилой дом еще или уже не подключен к системе централизованного теплоснабжения (межсезонье, осень или весна). Температура наружного воздуха составляет от +5 до + 7 °С, а температура в помещении снизилась до + 13 / +15° С. Это типичная ситуация для квартир с центральным отоплением. Обогрев пола включен, но пол не прогревается даже через два часа. В этом случае отсутствие тепла на поверхности имеет две причины: необходимость дополнительной мощности для подогрева воздуха на пару градусов и инерция системы.
Кроме того, передача тепла за счет инфракрасного излучение внутри конструкций пола также отсутствует, поэтому невозможно ускорить процесс нагрева с использованием отражающих пленок и эквивалентных материалов для теплоизоляции пола. Использование таких материалов для изоляции пола неэффективно.
Подобные процессы происходят и в полу, смонтированном на грунте. Если теплоизоляция при этом недостаточно толстая, или вовсе отсутствует, потери в грунт могут достигать 50% от всего тепла, выделяемого отопительной системой. Чтобы уменьшить эти потери, теплоизоляция должна быть достаточно толстой. (Толщина теплоизоляции для этого случая определяется строительными нормами и зависит от региона, в котором находится здание).
Что касается балконов (лоджий), то здесь ситуация может быть еще хуже. Дело в том, что балконная плита обычно делается из железобетона, который очень хорошо проводит тепло. Если под такой плитой находится наружный воздух, потери тепла вниз могут достигать 90% и более. Другими словами, эта система абсолютно неспособна обеспечить комфортную температуру на поверхности пола. Существует только одно решение: установить теплоизоляцию достаточной толщины (не менее 50 мм, а лучше 100 мм) плюс греющий кабель, уложенный с меньшим шагом (8-10 см), или тонкий мощный нагревательный мат (около 200 Вт/м²).
Еще одно важное замечание: мощность нагревательного кабеля/мата DEVI, предназначенного для систем напольного отопления, не меняется со временем, поэтому они не могут обеспечить более сильный или слабый нагрев после того, как они эксплуатировались в течение некоторого времени.
Если отопительная система, которая долгое время работала исправно, начинает работать неудовлетворительно, в первую очередь следует искать внешние причины, такие как снижение напряжения питания, недостаточная температура воздуха в помещении или ухудшение качества теплоизоляции, неработоспособность терморегулятора.
После завершения ремонта квартиры никто не хочет ничего переделывать, а иногда это и невозможно. Небольшая экономия, полученная во время строительства или реконструкции, может привести в дальнейшем к неудовлетворительной работе системы теплый пол, т.е. ваши деньги, потраченный на эту систему, окажутся потраченными впустую (это относится как к установке нагревательных элементов недостаточной для данных условий мощности, так и к «экономии» на теплоизоляции).
Чтобы этого не случилось, необходимо соблюдать рекомендации по подбору и установке кабельных систем обогрева, а также строительные нормы, касающиеся теплоизоляции помещений. Будьте осторожны с очень тонкой теплоизоляцией со «сказочными» характеристиками.
Никогда не используйте водопоглощающие материалы для изоляции пола или материалы, не предназначенные для напольных конструкций. Не пытайтесь экономить деньги, прокладывая кабель с большим шагом, т.е. уменьшая удельную мощность системы. Всегда выбирайте надежного и квалифицированного производителя и установщика отопительных систем и не стесняйтесь задавать вопросы специалистам.
Роль сопротивления датчиков теплого пола в работе терморегулятора
Среди огромного разнообразия отопительных систем широкой популярностью пользуются тёплый пол. Его можно использовать в изолированном виде или в комбинации с другими системами. Чаще всего тёплый пол устанавливают в тех помещениях, где необходимо поддерживать особые температурные условия. Обычно такими помещениями становится детская спальня или ванная комната. В основе работы тёплого пола лежит водяная отопительная система. Отличие заключается в расположение системы трубы. В данной ситуации они находятся под напольным покрытием.
Тепловая энергия вырабатывается в генераторе. Ним может стать газовый котёл или твердотопливная печь. Затем тепло передаётся теплоносителю, которым чаще всего становятся обычная вода. Для того чтобы система тёплый пол функционировала в экономном и высокопроизводительном режиме, необходимо установить терморегулятор. Это специальный прибор, который способен улавливать температурные колебания в конкретном помещении. Выделяют несколько моделей термостатов. Они отличаются по внешнему виду, механизму работы, стоимости. Самыми простыми приборами являются механические термостаты. Наиболее современные модели, которые по своей работе напоминают компьютер – это автоматические термостаты. У них есть сенсорный экран с основными показателями. Для того чтобы разбираться в работе терморегулятора, необходимо знать, что такое сопротивление датчиков.
Измерение сопротивления датчиков теплого пола
Любой терморегулятор имеет температурный датчик, который улавливает колебания температуры.
Несмотря на большое разнообразие температурных датчиков, в основе работы каждого из них лежит такое понятие, как сопротивление. Для того чтобы его измерить, необходимо отключить терморегулятор от электрической сети, разобрать каркас прибора, и достать температурный датчик. Затем при помощи любого мультиметра следует измерить сопротивление на контактах датчика. В инструкции или на задней панели прибора указана норма сопротивления.
Поломка температурного датчика
Довольно часто причиной спонтанного отключения терморегулятора является поломка датчика тёплого пола. Умение измерять сопротивление пригодиться именно в этой ситуации. Если вы видите, что терморегулятор постоянно отключается, при этом в вашем доме поддерживаются не комфортные температурные условия, необходимо обратить внимание на сопротивление датчика. Обычно прибор несколько искажает фактические показатели в большую сторону. Соответственно центральная система управления посылает сигнал, направленный на отключение системы.
Если вы уверены, что причина поломки заключается именно в температурном датчике, его можно заменить. Как правило, компании, которые занимаются производством терморегуляторов, также продают комплектующие приборы. Следует учитывать, что отдельные температурные датчики имеют различное сопротивление. Оно должна соответствовать показателям, которые указаны в инструкции терморегулятора. В противном случае прибор не будет функционировать. При покупке датчика следует обращать внимание на известные фирмы, которые длительный промежуток времени предоставляют свои услуги на отопительном рынке.
Умение измерять сопротивление температурного датчика пригодится каждому домовладельцу. Оно может спасти от незапланированных трат на покупку нового терморегулятора. Не стоит гнаться за дорогим датчиком. Иногда дешёвые приборы имеют больший срок эксплуатации.
.
Сопротивление теплого пола — По полу
Неисправность термодатчика
Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика.
Его кабель представляет собой двухжильный провод.
- мультиметр переводится в режим омметра,
- задаются параметры,
- измеряется значение сопротивления.
Перед проверкой отключите электропитание
- Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
- Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
- Включить подачу электричества, подождать полчаса, пока нагреется пол.
Проблемы с элементами нагрузки
Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.
Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:
Варианты показателей мультиметра
Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению.
При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.
Использование программируемого регулятора теплого пола
Подключение теплого пола без терморегулятора
Установка смесителя для теплого водяного пола
Для проведения диагностики термодатчика достаточно снять термостат, для этого потребуется отвертка, и измерить сопротивление непосредственно датчика с помощью обычного бытового мультиметра.
Признаком проблемы с термодатчиком является быстрое отключение теплого пола, когда он попросту не успевает достичь установленной температуры, либо перегрев сверх всякой меры. Если происходит именно так, то можно смело, предварительно отключив питание, снимать термостат, и приступать к проверке термодатчика, провода от которого соединены с термостатом.
В качестве чувствительного элемента датчика обычно служит NTC-термистор.
Точные значения сопротивлений конкретно вашего датчика должны быть указаны в инструкции (документации) к термостату.
Установите мультиметр в режим омметра. задайте подходящие пределы измерений, и измерьте значение сопротивления между проводами вашего термодатчика. В случае, если это значение оказалось совершенно выходящим за пределы паспортных данных (с учетом окружающей температуры), то это явный симптом неисправности термодатчика, и тогда его следует заменить.
Обратите обязательно внимание на совместимость датчика с терморегулятором. Не каждый производитель термостатов сможет гарантировать правильную работу системы с датчиком другой фирмы. Для удобства подбора датчика воспользуйтесь приведенной таблицей сопротивлений датчиков разных марок в зависимости от температуры.
j&;лектрик Ин
&2;о — элек
&0;ротехника и элек
&0;роника, дома
&6;няя ав
&0;оматизация, l&;татьи про
&1;стройство и ремон
&0; дома
&6;ней элек
&0;ропроводки, роk&;етки и в
&9;ключатели, провода и кабели, иl&;точники l&;вета, ин
&0;ересные
&2;акты и многое др
&1;гое для элек
&0;риков и дома
&6;них маl&;теров.
Кейl&;ы, пример
&9; и
&0;ехнические ре
&6;ения, обk&;оры ин
&0;ересных элек
&0;ротехнических новинок.
Перепе
&5;атка ма
&0;ериалов l&;айта k&;апрещена.
Любой электрический пол необходимо проверить на наличие неполадок в работе еще на этапе монтажа. Как только уложены нагревательные элементы, нужно подключить электропитание и понаблюдать за работой. Если все системы функционируют слажено и без сбоев, то можно приступать к заливке стяжки или укладке финишного покрытия. Непрофессионалам лучше доверить монтаж теплого электрического пола специалистам, поскольку неправильное обращение с электрическими приборами может привести к большим проблемам.
Проверка сопротивления теплого пола
- неисправность терморегулятора;
- не работает датчик температуры теплого пола;
- повреждение проводов теплого пола.
Схема кабеля для теплого пола
Прежде чем электричество поступит к нагревательным элементам, оно проходит через термостат.
Это прибор, который регулирует подачу тока: если пол нагрелся до заданной температуры, происходит автоматическое отключение питания. При охлаждении — ток снова поступает.
- демонтировать прибор;
- с помощью мультиметра замерить напряжение, выставляя максимальную температуру пола — датчики должны показывать 220 В;
- затем ручку реле нужно повернуть в обратное направление — выставить минимальную температуру — датчики должны показать отсутствие напряжения.
Измерение сопротивления кабелей электрического теплого пола
Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:
Расчёт укладки теплого пола
Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.
Если сравнение величин показало большую потребляемую мощность — это свидетельствует о том, что есть короткие замыкания, возникающие в результате нарушения целостности изоляции проводов.
В этом случае часть пола будет греться очень сильно, а другая — не работать. В таком режиме вся система долго не проработает, и при этом будет потребляться много электроэнергии, что, естественно, неэкономично.
Решить эту проблему можно только в том случае, если есть возможность снять финишное покрытие. Если кабель был проложен под стяжку — сделать это будет невозможно.
Если величина потребляемой мощности гораздо меньше, указанной в паспорте изделия, то это говорит об обрыве в цепи. В этом случае сопротивление будет очень большим, что может привести к перегоранию кабеля. Определить место обрыва можно, если есть возможность снять финишное покрытие целиком или демонтировать его участок.
Измерение сопротивления изоляции теплого пола мегаомметром
Если отсутствует сопротивление в системе
- расплавленная;
- подгоревшая;
- оголенные жилы.
Таблица тепловой мощности нагревательных кабелей
Неисправность датчика теплого пола
Чтобы измерить сопротивление и осуществить замену датчика, необходимо отключить его от терморегулятора и вынуть из гофрированной трубы.
BV написал. Где бы взять допустимые нормы изоляции допистим по по DEVI?
Но пришлось искать повреждение кабеля и сбивать такую красоту. В итоге отрез части кабеля болгаркой при подрезке мрамора.
Регистрация: 04.10.2010 Киев Сообщений: 979
Еще раз о мегомметре, который должен быть не менее, чем на 2500В. Нагревательный мат или кабель может держать сопротивление изоляции при 1000В, при 2500В сопротивление изоляции падает на 0 при повреждении внешней изоляции, что подтверждалось сразу после проведения ремонтов. Причем это касается при диагностике нагревательных кабелей не только DEVI, а и других производителей.
Ilun написал. при 2500В сопротивление изоляции падает на 0 при повреждении внешней изоляции,
Вы почему-то вводите людей в заблуждение — может и сами не в курсе?
Это особенность ИМЕННО этого измерителя. См инструкцию: «2500вольт диапазон измерений 25МОм — 20ГОм при сопротивлении ≤25 МОм, зазвучит звуковой сигнал, и отобразится «0 МОм»**
Получается.
что кабель на самом деле очень даже себе ЖИВОЙ.
Что такое «отрез части кабеля». То есть кабелю полностью отсекли «хвост9quot; или только попортили внешнюю шкурку, не затронув внутреннюю изоляцию совсем? Каким способом искали точное место повреждения (если не повреждена внутренняя изоляция жил)? Вижу там приборчик ДЭВИ. что за девайс?
Получается, что изоляция жил значительно менее электрически прочная, и щелочестойкость/влагостойкость ниже чем у внешней изоляции?
(Ничего не утверждаю, это вопрос. )
BV написал. Сопротивление падает до значения менее 25МОм, а прибор показывает НОЛЬ.
Все это хорошо в теории, но на практике, с чем я сталкиваюсь практически каждый день, нагревательный кабель с такими параметрами очень даже себе мертвый. Не работает долго кабель с повреждением внешней и внутренней изоляции, только пока проводит ток нагревательная жила. И особенно быстро разрушается структура кабеля при доступе воды, отгорает в месте повреждения всё напрочь.
не сомневайтесь, просто поверьте.
Я не вижу в этом смысла делать в своей работе. Делается замер сопротивления изоляции при диагностике нагревательного кабеля, по его значению принимаю решение о ремонте и о примерных причинах неисправности; степень отреза до нагревательных жил, возможные проблемы в начальной или концевой муфте. Дальше находится место повреждения дорогим специализированным прибором, демонтируется участок над поврежденным кабелем, проводится ремонт с установкой герметичных клеевых термоусадочных муфт.
Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.
Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами — см. фото.
Теперь проверим сопротивление изоляции. для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.
Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.
Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.
Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами — см.
фото.
Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата — 360 Ом, разница с измеренным составила 14%, что в пределах допуска.
Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.
Что такое датчик температуры NTC?
Аббревиатура NTC расшифровывается как Negative Temperature Coefficient, что в переводе на русский язык означает отрицательный температурный коэффициент.
При повышении температуры датчика его сопротивление уменьшается, а при понижении температуры сопротивление возрастает.
Датчик температуры также может называться термистором, терморезистором, термическим резистором, термометром сопротивления.
Вынесенный датчик измерения температуры
Как правило, датчик температуры NTC является полупроводниковым. Это связано с тем, что для полупроводников без примесей температурный коэффициент сопротивления отрицателен.
Датчики температуры для терморегуляторов, представленных в нашем магазине, предназначены для контроля температуры окружающей среды (кабельная стяжка, поверхность нагревательных элементов и т.п.). При монтаже пленочного теплого пола, выносной датчик температуры закладывается в гофротрубу диаметром 16 мм непосредственно под одной из греющих полос ИК пленки в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках).
Датчики не являются электронными приборами, поскольку не содержат систем предварительной обработки сигнала.
В основе работы температурных датчиков NTC лежит нелинейная зависимость сопротивления терморезистора датчика от температуры среды, в которую он помещен. В соответствии с этим меняется напряжение на входе компаратора терморегулятора. Настройка компаратора соответствует температурной характеристике комплектного датчика.
Соотношение температуры и сопротивления датчика пола на 10 кОм:
| Температура, °С | Сопротивление, Ом |
| 5 | 22070 |
| 10 | 17960 |
| 20 | 12091 |
| 30 | 8312 |
| 40 | 5827 |
Достаточно большая крутизна характеристики датчиков и достаточно малые отклонения реальной характеристики отдельного датчика от номинальной обеспечивают приемлемую чувствительность и позволяют выбрать небольшой гистерезис при поддержании заданной температуры.
ᐈ Как правильно укоротить датчик температуры? Монтаж датчика теплого пола
Монтаж датчика температуры пола
Установка температурных датчиков осуществляется на этапе укладки нагревательных элементов, например кабельного мата, ик-пленки, алюминиевого мата и т.д, в отличии от установки самого терморегулятора, которая производится в самом конце монтажа.
Датчик температуры принято размещать в гофрированную трубку с целью будущей его замены, в случае выход из строя. Однако не все технологии монтажа, предусматривают наличие защитной гофротрубки.
Так например, при монтаже инфракрасной пленки, гофра может не применяться, а вместо этого, сразу закладывается два температурных датчика (основной + резервный), которые крепятся прямо на нижнюю поверхность греющей пленки.
При монтаже температурного датчика, в процессе укладки гофротрубки, очень важно не допускать острых углов изгиба гофры в местах перехода со стены в пол.

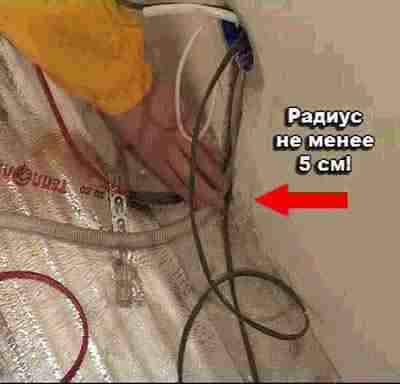

Что бы была возможность будущей замены, необходимо делать плавный изгиб. Можно сделать один изгиб с большим радиусом (R1).
Как вариант плавного изгиба, рекомендуется при переходе от стены к полу выполнять два больших радиусных изгиба трубки в двух плоскостях (R2 и R3).
Можно ли укоротить провод датчика температуры ТЕПЛОГО ПОЛА?
Стандартная длина провода выносных температурных датчиков составляет 2.5-3.5 метров.
В случае, если после укладки нагревательных матов с подрозотника, куда будет устанавливаться регулятор температуры теплого пола, свисает слишком много провода, в условии что Вам некуда его уложить (место в подрозетнике ограничено) допускается укорачивание лишней длины датчика.
- Укоротить температурный датчик можно без особых проблем. Обрезка 1-2 метров провода, никак не отразиться на точности измерения температуры прибором.
Однако помните, что большинство датчиков, имеют провод с небольшим сечением и после обрезки, для того, что бы надежно подключить температурный датчик, его концы рекомендуется обжать металлическими наконечниками или залудить методом пайки.
Можно ли удлинить датчик температуры ТЕПЛОГО ПОЛА?
В редких случаях, возникает противоположная задача, а именно — необходимость в удлинении датчика.
Это также допустимо. Однако помните, датчики работают по резистивному принципу. При изменении температуры объекта, изменяется сопротивление изделия. Поэтому процесс удлинения должен происходить таким образом, что бы погрешность сопротивления вносимая в общую цепь была сведена к минимуму.
Чтобы удлинить температурный датчик теплого полапридерживайтесь таких правил:
- Удлинение датчика теплого пола стоит проводить проводом сечением 0.5 — 1 мм.кв.;
- Соединение удлиняемого провода с дотачиваемым производить исключительно методом пайки.
- Не рекомендуетсяудлинять температурный датчик, больше чем на 5 метров.
- Если после удлинения, фактическая и измеренная температура отличается (сделав все по выше описанным правилам, она не будет отличаться больше чем на 1-2 градуса), в программируемых терморегуляторах есть возможность настроить температурную корректировку.
(стандартный диапазон 1-9 градусов Цельсия).
(стандартный диапазон 1-9 градусов Цельсия).Почему теплый пол не греет?
Выясняем основные неисправности теплого пола.
Теплые полы являются достаточно надежными система отопления, но бывают случаи, когда теплый пол перестает работать.
Давайте разберемся, в чем может быть причина того, что пол перестал греть.
1. Проверяем наличие питания на терморегуляторе.
Наличие входящего электропитания на терморегуляторе можно проверить индикаторной отверткой или тестером. При отсутствии питания проверяем автомат, наличие контакта на терморегуляторе и автомате, исправность проводки от щита до терморегулятора. Срабатывание автоматического выключателя может свидетельствовать о наличии короткого замыкания или неверном выборе номинала автомата.
2. Проверяем исправность терморегулятора.
Отсоединяем от терморегулятора теплый пол и проверяем срабатывание термостата при увеличении температуры включения.
При установке температуры выше температуры в помещении, термостат должен сработать, а индикатор (тестер, мультиметр) должен показать наличие питания на выходе терморегулятора. При этом необходимо учитывать наличие временной задержки или гистерезиса по температуре (обычно эти показатели указываются в инструкциях к терморегуляторам). В случае если на выходе терморегулятора напряжения нет, а датчик температуры проверен и исправен – меняем терморегулятор на исправный.
3. Проверяем исправность датчика температуры.
Исправность датчика температуры можно проверить, измерив его сопротивление. Сопротивление датчика обычно указывается в паспорте на терморегулятор. При несоответствии этого показателя необходимо заменить датчик на исправный.
4. Измеряем сопротивление нагревательного элемента.
В паспорте и на коробках нагревательных матов и секций, как правило, указывается мощность нагревательного элемента. Измерив сопротивление теплого пола, Вы можете определить соответствие фактической мощности паспортной.
Формула расчета мощности для сети 220В проста: P=48400/R(Ом), Вт.
Если омметр показывает сопротивление равное или близкое к нулю, то это свидетельствует о наличии короткого замыкания. Слишком большое сопротивление говорит о наличии разрыва в сети.
Как короткое замыкание, так и обрыв нагревательного элемента может быть следствием повреждения токоведущей или нагревательной жилы, кроме этого, возможен локальный перегрев нагревательного элемента. Если визуально место повреждения найти не удается, то локализовать место повреждения возможно уже только с помощью профессионального оборудования.
На фото показано, каким образом происходит определение трассы прокладки греющего кабеля и локализовывается место повреждения.
После выявления повреждения необходимо вскрыть участок пола и установить муфту на место повреждения (для нагревательного кабеля) или заменить участок пленочного пола (для ИК-пленки).
Если Вы только планируете укладку теплого пола или находитесь в процессе монтажа, то Вам пригодятся несколько дельных советов:
1.
Зарисуйте схему укладки теплого пола или сфотографируйте помещение перед укладкой напольного покрытия. При очередном ремонте Вы будете точно знать, где не стоит сверлить, а куда можно ставить мебель не опасаясь перегрева.
2. Датчик температуры пола заложите в гофру – в случае поломки это существенно упростит его замену.
3. Перед укладкой напольного покрытия проверьте работоспособность теплого пола!
Фото. Нагревательный мат «Теплый пол номер 1» в процессе монтажа в санузле.
Фото. Греющая инфракрасная пленка ТП №1 в процессе монтажа на лоджии.
Если у Вас возникли вопросы по укладке теплого пола, его эксплуатации или теплый пол перестал работать – обращайтесь за консультацией к нашим специалистам: т.(846) 205-57-70.
Мы с радостью поможем Вам!
Розничные точки продаж и сервиса теплого пола находятся по следующим адресам:
Самара, ул. Дзержинского, д. 48, оф. 305-306;
Самара, ул.
Ново-Садовая, д. 359Б;
Тольятти, ул. Коммунальная, д. 32, Галерея строительных материалов, секция 45
Ремонт терморегулятора для теплого пола своими руками
Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.
Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.
В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.
Схема подключения терморегулятора
Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.
Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.
При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).
С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.
Пример ремонта
терморегулятора с обгоревшими контактами
Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.
Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.
Чтобы разобрать терморегулятор EASTEC RTC70.
26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.
Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.
В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.
Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.
Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.
Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта.
В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.
Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.
Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.
Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.
Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.
Проверка терморегулятора EASTEC RTC70 после ремонта
Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.
На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.
К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.
Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.
У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно.
Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.
Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.
Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.
Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.
Пример ремонта терморегулятора SPYHEAT ETL-308В
с отказавшим выключателем
Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.
Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.
На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.
Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.
Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.
Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре. Две нужно удалить, проявив внимание, чтобы не откусить нужные.
При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода.
Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.
Проверка терморегулятора SPYHEAT ETL-308В после ремонта
Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.
Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.
На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.
Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.
Типичные неисправности электронных терморегуляторов
Нарушение контакта проводов в клеммной колодке
Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.
Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.
Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.
Отказ датчика температуры
В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.
При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.
Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 30 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.
Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.
Отказ радиоэлектронных компонентов
Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.
Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.
Чем можно заменить датчик температуры
Датчик температуры, используемый в терморегуляторах для теплого пола, представляет собой терморезистор с отрицательным ТКС (температурным коэффициентом электрического сопротивления). Это означает, что при нагреве сопротивление датчика уменьшается.
Второй параметр, необходимый для выбора датчика температуры является величина сопротивления при нормальных условиях, при 20°. Номинал резистора обычно указывают на корпусе терморегулятора рядом с клеммами подключения датчика температуры или в паспорте изделия.
Для подбора датчика температуры этих данных вполне достаточно. Единственное что сложно узнать и подобрать, так это характеристику ТКС, то есть изменение величины сопротивления температурного датчика от изменения окружающей температуры.
Но это не является критичным параметрам, все равно температуру на терморегуляторе устанавливают экспериментальным путем. Ведь датчик температуры установлен в полу и установленная температура на терморегуляторе задает температуру нагрева пола, а не температуру в помещении.
Как определить сопротивление датчика температуры
У терморегулятора SPYHEAT ETL-308В вышел из строя датчик температуры. Технические характеристики его были неизвестны. Пришлось их определить экспериментальным путем.
Для этого к терморегулятору, в соответствии с нанесенной на его корпусе схемой, были подключены внешние цепи – подано питающее напряжение, вместо нагревательных элементов подключена лампочка накаливания, а вместо датчика температуры переменное сопротивление.
В наличии имелся магазин сопротивления, поэтому решил для калибровки использовать его. Магазин сопротивлений представляет собой коробку, в которой размещены высокоточные сопротивления и есть переключатели, с помощью которых можно установить нужный номинал.
Последовательно устанавливая ручку регулятора в положения от 20° до 30° и изменяя величину сопротивления ручками в магазине сопротивлений до срабатывания терморегулятора, построил табличку.
Исходя из данных в таблице для данного терморегулятора теплого пола в качестве датчика температуры подойдет терморезистор с отрицательным ТКС номиналом 10 кОм. Величина сопротивления резистора при включении и выключении лампочки получилась разная из-за гистерезиса в самом терморегуляторе. Это необходимо, чтобы реже включался нагревательный элемент теплого пола.
Определение номинала датчика температуры можно выполнить и с помощью переменного резистора величиной 47 кОм. Только придется каждый раз после включения и выключения лампочки отключать от сети терморегулятор и измерять мультиметром сопротивления резистора.
Можно обойтись и без измерений. Достаточно иметь несколько постоянных резисторов номиналом от 10, 15, 20 и 30 кОм. Резисторы по очереди подключаются вместо датчика температуры.
Вращая ручку регулятора терморегулятора нужно определить, с каким резистором лампочка будет выключаться и включаться при температуре около 20°С.
Выбор терморезистора
Можно было купить готовый, но для этого нужно было разместить онлайн заказ и ждать доставку. В дополнение цена вопроса доходила до 20% стоимости самого терморегулятора.
Поэтому было решено сделать датчик температуры из доступных терморезисторов. В наличии был терморезистор номиналом 10 кОм с отрицательным отрицательным ТКС типа ММТ-4. Его и решил использовать для ремонта.
Для подключения имелся отрезок провода, с помощью которого был подключен вышедший из строя датчик температуры. В принципе для подключения датчика можно использовать любой провод, главное, чтобы он выдерживал температуру не менее 100°С. Для проверки концы проводов были зачищены и навиты на выводы термосопротивления.
Далее терморезистор был расположен в непосредственной близости от лампочки накаливания, подключенной к выводам для подключения нагревательного элемента теплого пола.
На терморегулятор было подано питающее напряжение.
Через несколько минут лампочка нагрела терморезистор, его сопротивление уменьшилось, и терморегулятор отключил подачу напряжения на лампочку. Когда терморезистор остыл, то лампочка опять зажглась, и так продолжалось до бесконечности с периодом в несколько минут.
После проверки работы терморегулятора теплого пола к терморезистору ММТ-4 были припаяны провода мягким припоем и на места пайки надеты отрезки изоляционной трубки.
Для надежности можно надеть на терморезистор термоусаживающуюся изоляционную трубку. Самодельный датчик температуры был установлен при монтаже теплого пола и показал стабильную работу.
Как видите, даже не имея опыта в ремонте электроприборов, можно своими руками в домашних условиях отремонтировать терморегулятор для теплого пола, включая изготовление из стандартного терморезистора датчика температуры.
Внимание, электрические схемы терморегуляторов гальванически связаны с фазой электрической сети.
Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.
Илья 07.01.2019
Александр, здравствуйте!
Меняю терморегулятор, читал ваши статьи, прошу совет. Какие контакты старого регулятора соответствуют новому?
Заранее благодарю.
АлександрЗдравствуйте, Илья!
Нанес на присланную Вами фотографию соответствие нумерации терморегуляторов. 1⇒1 2⇒2 3⇒4 4⇒5 5⇒6(7) 6⇒3 7⇒8 Первая цифра – это номер клеммы левого терморегулятора, а через дефис – цифра соответствующей ей клеммы правого терморегулятора. Клеммы 6 и 7 внутри правого терморегулятора соединены.
Доброе время суток.
Приобрел себе электронный термостат для теплого пола. При подключении проводов термостата пошел сбой из-за неправильного подключения.
Вместо подключения проводов датчика сенсора было подключено питающее напряжение 220 вольт.
Из-за чего произошло то, что видно на фото.
Насколько вероятен ремонт термостата и что с ним произошло. Буду рад вашему ответу.
Здравствуйте.
Датчик сенсора терморегулятора подключается непосредственно к выводам микропроцессора, и он скорее всего сгорел.
В данном случае целесообразно купить новый термостат, так как стоимость ремонта будет сравнима со стоимостью нового терморегулятора.
Датчик температуры пола с подогревом пола
Важное примечание : Этот датчик имеет сопротивление 10 кОм при 25 ° C. Поэтому он несовместим с некоторыми марками термостатов для теплого пола, такими как Devi, сопротивление которых составляет 15 000 Ом при 25 ° C. Пожалуйста, свяжитесь с нами, если вы не уверены или у вас есть вопросы относительно этого датчика.
Значения сопротивления датчика
Температура ºC | Сопротивление Ом | Температура ºC | Сопротивление Ом |
| 5 | 22070 | 24 | 10 383 |
| 6 | 21,170 | 25 | 10 000 |
| 7 | 20 310 | 26 | 9 633 |
| 8 | 19 490 | 27 | 9 282 |
| 9 | 18 707 | 28 | 8 945 |
| 10 | 17 960 | 29 | 8 622 |
| 11 | 17 246 | 30 | 8,312 |
| 12 | 16,564 | 31 | 8 016 |
| 13 | 15 913 | 32 | 7 731 |
| 14 | 15 290 | 33 | 7 457 |
| 15 | 14 696 | 34 | 7,195 |
| 16 | 14 127 | 35 | 6 943 |
| 17 | 13 584 | 36 | 6 702 |
| 18 | 13 064 | 37 | 6 460 |
| 19 | 12,567 | 38 | 6 247 |
| 20 | 12 091 | 39 | 6 033 |
| 21 | 11 636 | 40 | 5 827 |
| 22 | 11 120 | 41 | 5 630 |
| 23 | 10,783 | 42 | 5 440 |
Датчики для теплых полов | Nu-Heat
Что такое датчик теплого пола?
Температура системы теплых полов регулируется с помощью термостата, который считывает температуру в помещении с помощью датчиков.
При использовании теплого пола обычно устанавливают два типа датчиков: обычный датчик воздуха (в самом термостате), а также датчик теплого пола или датчик температуры пола. Есть несколько причин, по которым вы можете захотеть установить датчик теплого пола, и мы объясним их ниже.
Нужен ли датчик пола для теплого пола?
Не всегда — UFH будет работать только с датчиком воздуха — но есть несколько сценариев, когда рекомендуется установка датчика пола с подогревом пола.
Основная причина установки зонда теплого пола — защита напольных покрытий. С помощью УФН пол нагревается, и некоторые напольные покрытия могут быть чувствительны к теплу. И винил, и дерево обычно имеют максимально допустимые температуры. Установив датчик температуры пола, вы можете ограничить температуру пола и расслабиться, зная, что пол никогда не будет перегреваться, поэтому напольные покрытия не отклеиваются и не деформируются.
Еще одна причина, по которой вы можете установить датчик температуры пола, заключается в том, чтобы вы могли достичь желаемой температуры пола, а не температуры воздуха.
Это популярно в ванных комнатах или кухнях, часто с электрическими ультрафильтрами и твердым напольным покрытием, где вы можете захотеть, чтобы пол под ногами был действительно теплым. Термостат можно настроить для достижения определенной температуры пола, а не воздуха.
Как установить датчик датчика теплого пола?
При установке датчика температуры пола вы всегда должны следовать прилагаемым инструкциям производителя, однако существуют некоторые общие правила, которые следует соблюдать при установке датчика температуры пола.
- Датчик следует размещать на одинаковом расстоянии между нагревательными проводами и никогда не пересекать нагревательный провод.
- Датчик можно установить как над, так и под ковриком для подогрева пола.
- Следует избегать мест, в которых температура может быть снижена, например, возле внешних дверей или на трубах отопления.
Как проверить датчик теплого пола?
Во время установки следует проверить датчик теплого пола, чтобы убедиться, что он работает правильно.
Это сделает установщик. Для этого они будут использовать цифровой мультиметр. Мультиметр — это электронное измерительное устройство, которое обычно может измерять напряжение, сопротивление и ток. В этом случае ваш установщик будет измерять сопротивление (Ом Ом).
Чтобы проверить, правильно ли работает датчик теплого пола, они прикрепят щупы мультиметра к кабелю датчика пола. При нормальной комнатной температуре мультиметр должен показывать 10 кОм при 25 ° C. В этом случае кабель датчика работает правильно, и установка может быть завершена.
Для получения дополнительной информации о датчиках теплого пола, пожалуйста, свяжитесь с нашей командой!
Использовать мультиметр для проверки теплого пола очень просто. Вот шаги!
3 эффективных способа проверки теплого пола
Поделиться — это забота!
Используя мультиметр для проверки теплого пола, это легко сделать самому… Вот как.
Тест 1: Проверка сопротивления между активной и нейтралью нагревательного элемента.
Установив мультиметр на сопротивление Ом, вы сможете определить, исправен ли ваш нагревательный элемент, без поломки нагревательного элемента. Базовый мультиметр за 10 долларов, купленный в Jaycar, Bunnings или в вашем местном хозяйственном магазине, отлично справится с этой задачей. В более дешевых мультиметрах вам нужно будет установить разрешение в диапазоне 2000 и провести тест. Во-первых, убедитесь, что нагревательный элемент не подключен к источнику питания. Проверяйте коврик только тогда, когда он полностью изолирован от домашней электросети или любого другого источника питания.Затем подключите любой датчик мультиметра к коричневому проводу (активному) на вашем нагревателе, а другой датчик мультиметра — к синему проводу (нейтраль), и вы должны получить показание от 330 для нагревательного мата площадью 1 квадратный метр до примерно 27 для 12 квадратный метр мат. Подходящий коврик для подогрева пола должен быть напечатан на этикетке коврика. Или просто сообщите нам, и мы можем вам посоветовать.
Испытание 2: Испытание заземления при низком напряжении (испытание изоляции теплого пола)
Опять же, проводите тесты только на коврике, когда он полностью изолирован от домашней электросети или любого другого источника питания.Установив мультиметр на Ом с максимальной разрешающей способностью (около 2000 кОм), поместите один датчик на заземляющий провод (зеленый) нагревательного кабеля, а другой датчик — на коричневый (активный) провод нагревательного кабеля. Никаких показаний быть не должно (обрыв цепи). Затем поместите один датчик на заземляющий провод (зеленый) нагревательного кабеля, а другой датчик — на синий провод (нейтраль) нагревательного кабеля. Также не должно быть никакого чтения (обрыв цепи). Во время этого теста важно не касаться реальных проводов какой-либо частью тела, поскольку мультиметр может измерять сопротивление через ваше тело!Испытание 3: испытание изоляции при 500 В (испытание мегомметром)
Этот тест не может быть выполнен с помощью обычного мультиметра и требует специального тестера изоляции или тестера Megger.
Этот тест лучше всего проводить технику или электрику, поскольку в этом тесте используется высокое напряжение. По сути, он «испытывает давление» на изоляцию внутри нагревательного кабеля и проверяет его безопасность и отсутствие срабатывания УЗО или прерывателя утечки на землю после установки. В Customheat мы проводим этот тест для каждого поставляемого нагревательного кабеля непосредственно перед тем, как упаковать его в коробку, чтобы на 100% знать, что мы поставляем вам качественный и полностью протестированный продукт, который вам понравится.Примечание для электриков: не проводите испытания при напряжении более 500 вольт, так как это может привести к повреждению нагревательного элемента.
Электрический датчик температуры пола с подогревом пола Микро датчик температуры 5кс17мм 15КОхм 3470 с рейтингом IP68 водонепроницаемый
Электрический датчик температуры пола с подогревом пола 5×17 мм 15 кОм 3470 с классом защиты IP68 водонепроницаемый
Размер (единица измерения: мм)
| Размер | ||||
53 | ||||
53 A 9000 | C | D | L | |
| 5 | 17 | 25 ± 5 | 3 ± 1 | в зависимости от необходимости |
Список материалов 5
| NO | Название материала | Материал и характеристики |
2-1. | Элемент | R25 = 15 кОм ± 1% B25 / 50 = 3470 кОм ± 1% постоянного тока |
| 2-2. | Покрытие | NTC, инкапсулированный с использованием ПВХ-материала (черный) |
| 2-3 | Характеристики кабеля | Настройка 2464-22 # * 2C Черная твердая круглая проволока в оболочке (OD3.3) |
| 2-4. | Концы проводов | Луженые |
Важное примечание
Этот датчик имеет сопротивление 15 000 Ом при 25 ° C.Поэтому он несовместим с некоторыми марками термостатов для теплого пола, такими как Devi, сопротивление которых составляет 10 кОм при 25 ° C. Пожалуйста, свяжитесь с нами, если вы не уверены или у вас есть какие-либо вопросы относительно этого датчика. У нас есть оба типа: 10 кОм при 25 ° C и 15000 Ом при 25 ° C.
______________________________________________________________________________ Скачать ________
Описание
Все термостаты Comfort Heat включают датчик температуры пола, поддерживающий постоянную температуру пола.
Термостаты с датчиком температуры пола — это самые безопасные и наиболее энергоэффективные регуляторы отопления пола, обеспечивающие отсутствие перегрева пола и поддержание заданной температуры.
Сменный датчик температуры пола, подходящий для широкого диапазона термостатов теплого пола.
Дистанционный датчик электрического теплого пола, используемый для контроля температуры пола или воздуха там, где влажность может быть проблемой (например, во влажной комнате или ванной). Датчик также можно использовать для контроля температуры пола, если перегрев может вызвать повреждение.Датчик теплого пола совместим со всеми нашими термостатами электрического теплого пола.
Датчик с выносным датчиком стандартно поставляется с кабелем длиной 3 метра, но при необходимости его можно удлинить максимум до 20 метров. Возможность удлинения датчика теплого пола обеспечивает очень гибкие решения, если вы хотите установить термостат теплого пола в удаленном месте. Зонд покрыт гибким покрытием PPC, обеспечивающим прочное и водонепроницаемое покрытие.
Электрические характеристики
| НЕТ | Элемент | Знак | Условия испытаний | Мин. | Нор. | Макс. | Агрегат |
| 1. | Сопротивление при 25 ℃ | R25 | Ta = 25 ± 0,05 ℃ P T ≦ 0,1 мВт | 14,85 | 15,0 | 15.15 | кОм |
| 2. | Значение B | B25 / 50 | 3435,3 | 3470 | 3504,7 | k | |
| 3. | Коэффициент рассеяния | σ | В неподвижном состоянии воздух | Около 2 | мВт / ℃ | ||
| 4. | Время реакции | τ | В проточной воде | Около 15 | сек | ||
| 5. | Выдерживаемое напряжение | / | 1500 В переменного тока 2 секунды | Без пробоя | секунд | ||
6. | Сопротивление изоляции | 500 В постоянного тока | ≧ 100 | МОм | |||
| 7. | Рабочая температура . диапазон | / | / | -30 | / | +105 | ℃ |
Характеристики
Работает с широким диапазоном различных термостатов
Пожалуйста, проверьте значения сопротивления вашего датчика тока относительно Таблица совместимости ниже
Кабель имеет высокую жесткость, что позволяет легко пропустить его через существующий гибкий кабелепровод.
Подходит для использования во влажных помещениях.Степень защиты IP68 (при установке в соответствии с инструкциями производителя)
Резиновый термопластичный защитный кожух для датчика NTC
Размеры датчика; 17 мм x 5 мм
Работает с широким спектром различных термостатов. Проверьте значения сопротивления вашего датчика тока по таблице (показано на рисунках).
Длина кабеля может быть изменена (с возможностью увеличения до 20 метров)
Подходит для использования во влажных помещениях — IP68 (при установке в соответствии с инструкциями производителя)
Без полярности , просто подключите два провода в любом направлении к выходу датчика на термостате.
Дистанционный датчик электрического обогрева пола
Используется как датчик воздуха или пола
Водонепроницаемый
Диаметр зонда 5 мм
Рекомендации по установке
:
При установке дистанционного датчика системы обогрева пола EcoHeatCool на твердую стяжку Конструкция пола мы рекомендуем вам вставить термостат в рукав (трубку) в полу, если термостат потребуется заменить позже.
Для удлинения датчика теплого пола используйте электрический кабель эквивалентного сечения (Примечание: максимальное расстояние от термостата не должно превышать 20 метров.)
Отметьте положение кабелепровода на полу. Снимите окружающий нагревательный коврик (-а) и прорежьте в полу канал шириной 12 мм и глубиной 8 мм для размещения кабелепровода.
Это позволит сохранить общий уровень готового пола. Перед установкой теплового коврика (ковриков) убедитесь, что пол чистый.
РАСПОЛОЖЕНИЕ ДАТЧИКА
Конец датчика должен располагаться в полу между нагревательными кабелями / трубами, чтобы он измерял типичную температуру пола.Сенсорная трубка не должна проходить над или под нагревательным кабелем.
СЕНСОРНАЯ ТРУБКА
Все тепловые датчики Comfort, установленные в плите, в стяжке или на тонких матах, устанавливаются в сенсорной трубке. (12-миллиметровая пластиковая трубка с закрытым концом) Это позволяет при необходимости снимать датчик, не поднимая напольную плитку.
Для систем под ковровым покрытием и под деревянным покрытием сенсорная трубка не требуется.
Тестирование датчика
С помощью мультиметра измерьте сопротивление между двумя соединительными проводами гибкого провода датчика температуры пола и сравните его с Руководством по установке / эксплуатации комплекта термостата, прилагаемым к термостату.
Проверьте сопротивление до и после установки.
Где в цепи находятся УЗО / таймер / термостат?
Мат укладывается и холодные провода подводятся в распределительную коробку. Неважно, где вы физически закрепите эти предметы, хотя вы можете захотеть, чтобы они были спрятаны в шкафу. Если у вас есть термостат, который измеряет температуру воздуха, он должен находиться в соответствующей комнате. Однако, если он оснащен датчиком температуры пола, в этом нет необходимости.
Пример электрической схемы: ’
КАК НАПОЛЬНЫЙ ДАТЧИК ОПРЕДЕЛЯЕТ ТЕМПЕРАТУРУ ЭЛЕКТРИЧЕСКОГО НАПОЛЬНОГО ОТОПЛЕНИЯ?
Самый эффективный способ запуска и контроля электрического теплого пола — это использование контроллера, к которому прикреплен датчик температуры пола, расположенный в полу между нагревательными кабелями.Датчик температуры пола должен быть расположен внутри полой водопроводной трубы, которая проходит по задней части стены и в конструкцию пола, это означает, что датчик можно защитить от стяжки или клея, чтобы не было повреждений, но также его можно было легко вытащить и новый, отправленный обратно, если необходимо, в более поздний срок.
Кабель датчика представляет собой сигнальную / сигнальную проволоку и имеет на конце датчика зонд, определяющий температуру. Благодаря расположению рядом с нагревательным кабелем температура становится более реактивной и меньше зависит от изменений температуры окружающей среды, что означает, что система будет постоянно регулировать себя без необходимости включения в течение продолжительных периодов времени.
Хотя контроллер на стене можно переключить для считывания температуры окружающей среды, это не предпочтительный вариант для системы обогрева пола Touch, так как на него легко влияют сквозняки, солнечный свет, высокие температуры и т. Д., Что означает, что ваша система обогрева пола будет работать постоянно или нет. вообще. Компания Tocuh Underfloor Heating предоставила 10-миллиметровую трубу кабелепровода как часть комплекта.
Дополнительную помощь по термостату можно найти здесь.
Проверка надежности
| НЕТ | Элемент | Технические требования | Условия и метод испытаний |
1. | Сухой накопитель тепла | △ R25: R25≤ ± 3% △ B25 / 85: B25 / 85≤ ± 2% | 80 ± 2 ℃, Хранение при комнатной температуре 1000H. |
| 2. | Теплое хранение | 55 ± 2 ℃, 95% относительной влажности, хранение при комнатной температуре 1000H. | |
| 3. | Низкотемпературное хранение | -30 ± 2 ℃, Хранение при комнатной температуре 1000H. | |
| 4. | Темп. циклическое испытание | -20 ℃ × 30мин → 25 ℃ × 10мин → 100 ℃ Вода × 30мин → 25 ℃ × 10мин, всего 10 циклов | |
| 5 | Испытание на вытягивание свинцового провода | Нет видимых повреждений и находятся в пределах спецификации | Закрепите продукт и нанесите 9.8 Ни одного усилия в 1,0 кг в осевом направлении каждого подводящего провода в течение 10 секунд. |
| 6 | Испытание на изгиб свинцового провода | Закрепите изделие и приложите усилие 100 г в осевом направлении каждого подводящего провода, затем медленно согните оба провода в одном направлении, прежде чем сгибать их обратно в исходное положение, 10 раз | |
| 7 | Сварочная способность | Покрытая оловом площадь должна быть больше 90%. | Пропитайте подводящие провода флюсом, погрузите во флюс при 230–260 ° C на 3-5 секунд. |
Сопротивление по сравнению с Таблица температур
| ТАБЛИЦА ПРЕОБРАЗОВАНИЯ R － T | |||||||||||||||||||||||
R 25 = 15 кОм ± 1% B 25/50 = 3470K ± 1%| Rmin | Rcen | Rmax | T / ℃ | Rmin | Rcen | 1625 | | .738804,9 | 845,979 | -20 | 106,488 | 109,725 | 113,05 | ||||||||||
| -54 | 712,99 | 748,914 | 786,569 | -19 | 101,264 | -19 | |||||||||||||||||
| -53 | 665,938 | 699,009 | 733,648 | -18 | 96,329 | 99. 157 | 102,058 | ||||||||||||||||
| -52 | 623,575 | 654,108 | 686,067 | -17 | 91,665 | 94,309 | 97,02 | ||||||||||||||||
| -51 | 585.122 | 613,32 | 16 | 87,257 | 89,729 | 92,262 | |||||||||||||||||
| -50 | 549,967 | 576.164 | 603,548 | -15 | 83,089 | 85,401 | 87,768 | ||||||||||||||||
| -49 | 517,631 | 541,956 | 567,367 | -14 | 79,146 | 81,30922 | 79,146 | 81,30922 | 487,733 | 510,346 | 533,954 | -13 | 75,416 | 77,439 | 79.508 | ||||||||
| -47 | 459.969 | 481.01 | 502.963 | -12 | 71.886 | 73.778 | 75.713 | ||||||||||||||||
| -46 | 434.092 | 453.684 | 474,13 68,544 | 70,314 | 72,123 | ||||||||||||||||||
| -45 | 409,905 | 428,157 | 447.177 | -10 | 65.378 | 67.035 | 68.726 | ||||||||||||||||
| -44 | 387.243 | 404.254 | 421.969 | -9 | 62.379 | 63.929 | 65.511 | 65.511 | 381,829 | 398,334 | -8 | 59,536 | 60,987 | 62,467 | |||||||||
| -42 | 345.973 | 360,76 | 376,141 | -7 | 56,841 | 58,199 | 59,583 | ||||||||||||||||
| -41 | 327,154 | 340,943 | 355,279 | -6 | 16 54,284 | 56||||||||||||||||||
| -40 | 309,428 | 322,29 | 335,652 | -5 | 51,859 | 53.048 | 54,26 | ||||||||||||||||
| -39 | 292,723 | 304,719 | 317,175 | -4 | 49,556 | 50,67 | 51,804 | ||||||||||||||||
| -38 | 276.97316 | 288,19 347,371 | 48,413 | 49,473 | |||||||||||||||||||
| -37 | 262,119 | 272.557 | 283,382 | -2 | 45,294 | 46,27 | 47,262 | ||||||||||||||||
| -36 | 248,108 | 257,845 | 267,937 | -1 | 43,321 | 44,23563 | 45,23563 | 35234,891 | 243,974 | 253,383 | 0 | 41,314 | 42,165 | 43.029 | |||||||||
| -34 | 222,422 | 230,896 | 239,668 | 1 | 39,663 | 40,463 | 41,276 | ||||||||||||||||
| -33 | 210,659 | 218,565 | 226,744 | 226.744 | 218.565 | 226.744 | 38,716 | 39,476 | |||||||||||||||
| -32 | 199,562 | 206,938 | 214.565 | 3 | 36,354 | 37,055 | 37,765 | ||||||||||||||||
| -31 | 189,093 | 195,975 | 203,088 | 4 | 34,818 | 35,474 | 36,138 | 172525 | 36,138 | 185,64 | 192,273 | 5 | 33,356 | 33,969 | 34,591 | ||||||||
| -29 | 169.901 | 175,894 | 182,081 | 6 | 31,963 | 32,537 | 33,118 | ||||||||||||||||
| -28 | 161,112 | 166,706 | 172,477 | 7 | 30,63716 | -27 | 152,821 | 158,043 | 163,427 | 8 | 29,373 | 29.874 | 30,382 | ||||||||||
| -26 | 144,998 | 149,873 | 154,897 | 9 | 28,168 | 28,637 | 29,111 | ||||||||||||||||
| -25 | 137,618 | 146,17 | 146,17 | 27,019 | 27,457 | 27,9 | |||||||||||||||||
| -24 | 130,653 | 134.904 | 139,279 | 11 | 25,923 | 26,332 | 26,746 | ||||||||||||||||
| -23 | 124,08 | 128,05 | 132,134 | 12 | 24,877 | 25,26 | 25,64616 | 117,876 | 121,584 | 125,397 | 13 | 23,879 | 24,237 | 24.597 | |||||||||
| -21 | 112,019 | 115,483 | 119,043 | 14 | 22,927 | 23,26 | 23,596 | ||||||||||||||||
| 16 | |||||||||||||||||||||||
| 16 | |||||||||||||||||||||||
| R 25 = 15 кОм ± 1% B 25/50 = 3470K ± 1% | |||||||||||||||||||||||
| T / 16 | мин.Rcen | Rmax | T / ℃ | Rmin | Rcen | Rmax | |||||||||||||||||
| 15 | 22.017 | 22,329 | 22,642 | 52 | 5,589 | 5,7 | 5,813 | ||||||||||||||||
| 16 | 21,149 | 21,439 | 21,731 | 53 | 5,404 | 5,513 | 5,624 | ||||||||||||||||
| 5,513 | 5,624 900 | 20,319 | 20,59 | 20,861 | 54 | 5,226 | 5,334 | 5.443 | |||||||||||||||
| 18 | 19,526 | 19,778 | 20,031 | 55 | 5,055 | 5,161 | 5,268 | ||||||||||||||||
| 19 | 18,769 | 19,003 | 19,239 | 56 | 9007 4,8 4,85,1 | ||||||||||||||||||
| 20 | 18,044 | 18,263 | 18,482 | 57 | 4.732 | 4,834 | 4,938 | ||||||||||||||||
| 21 | 17,352 | 17,555 | 17,758 | 58 | 4,579 | 4,68 | 4,782 | ||||||||||||||||
| 22 | 16.689 | 16,87867 | 17,87867 | 4,432 | 4,531 | 4,631 | |||||||||||||||||
| 23 | 16,056 | 16.231 | 16,406 | 60 | 4,291 | 4,388 | 4,486 | ||||||||||||||||
| 24 | 15,449 | 15,612 | 15,774 | 61 | 4,154 | 4,249 25 | 4,346 | ||||||||||||||||
| 4,346 | |||||||||||||||||||||||
| 15 | 15,15 | 62 | 4,023 | 4,116 | 4,212 | ||||||||||||||||||
| 26 | 14.303 | 14,453 | 14.602 | 63 | 3.896 | 3.988 | 4.082 | ||||||||||||||||
| 27 | 13.761 | 13.91 | 14.06 | 64 | 3.774 | 3.8646 | 3.774 | 3.8646 | 3,774 | 13,242 | 13,391 | 13,54 | 65 | 3,656 | 3,745 | 3.835 | |||||||
| 29 | 12,745 | 12,894 | 13,042 | 66 | 3,543 | 3,63 | 3,718 | ||||||||||||||||
| 30 | 12,27 | 12,417 | 12,565 | 67 | 9007 3,43,606 | ||||||||||||||||||
| 31 | 11,815 | 11,961 | 12,108 | 68 | 3.328 | 3,412 | 3,497 | ||||||||||||||||
| 32 | 11,379 | 11,524 | 11,67 | 69 | 3,226 | 3,308 | 3,392 | ||||||||||||||||
| 33 | 10,961 | 11,105 | 3,128 | 3,208 | 3,291 | ||||||||||||||||||
| 34 | 10,561 | 10.704 | 10,847 | 71 | 3,033 | 3,112 | 3,193 | ||||||||||||||||
| 35 | 10,178 | 10,319 | 10,461 | 72 | 2,941 | 3,019 | 3,098 | ||||||||||||||||
| 9,098 | |||||||||||||||||||||||
| 9 | 9,95 | 10,091 | 73 | 2,853 | 2,929 | 3,007 | |||||||||||||||||
| 37 | 9.457 | 9,596 | 9,735 | 74 | 2,767 | 2,842 | 2,919 | ||||||||||||||||
| 38 | 9,119 | 9,256 | 9,394 | 75 | 2,685 | 2,759 | 2,759 | 398,795 | 8,93 | 9,066 | 76 | 2,605 | 2,678 | 2.751 | |||||||||
| 40 | 8,484 | 8,618 | 8,752 | 77 | 2,529 | 2,599 | 2,672 | ||||||||||||||||
| 41 | 8,186 | 8,317 | 8,45 | 78 | 7 2,454 900 | 2,595 | |||||||||||||||||
| 42 | 7,899 | 8,029 | 8,16 | 79 | 2.383 | 2,451 | 2,52 | ||||||||||||||||
| 43 | 7,624 | 7,752 | 7,882 | 80 | 2,313 | 2,38 | 2,448 | ||||||||||||||||
| 44 | 7,36 | 7,486 | 7 | 2,246 | 2,312 | 2,379 | |||||||||||||||||
| 45 | 7,107 | 7.231 | 7,357 | 82 | 2,181 | 2,246 | 2,312 | ||||||||||||||||
| 46 | 6,863 | 6,986 | 7,11 | 83 | 2,119 | 2,182 | 2,247 | ||||||||||||||||
| 6 4729 | 6,75 | 6,872 | 84 | 2,058 | 2,12 | 2,184 | |||||||||||||||||
| 48 | 6.404 | 6,523 | 6,643 | 85 | 2 | 2,061 | 2,123 | ||||||||||||||||
| 49 | 6,188 | 6,305 | 6,424 | 86 | 1,943 | 2,003 | 2,064 | 5,98 | 6,096 | 6,212 | 87 | 1,888 | 1,947 | 2.007 | |||||||||
| 51 | 5,781 | 5,894 | 6,009 | 88 | 1,836 | 1,893 | 1,952 | ||||||||||||||||
| R － T ТАБЛИЦА КОНВЕРСИИ | 15 кОм ± 1% B 25/50 = 3470K ± 1% | ||||||||||||||||||||||
| T / ℃ | Rmin | Rcen | Rmax | T / ℃ | / T / ℃| Rmin | Rcen | Rmax | | |||||||||||||||
| 88 | 1.836 | 1.893 | 1.952 | 111 | 0.997 | 1.035 | 1.073 | ||||||||||||||||
| 89 | 1.784 | 1.841 | 1.898 | 112 | 0,973 | 1.01 | 1.048 | 1,735 | 1,79 | 1,847 | 113 | 0,95 | 0,986 | 1.024 | |||||||||
| 91 | 1,687 | 1,741 | 1,797 | 114 | 0,928 | 0,963 | 1 | ||||||||||||||||
| 92 | 1,641 | 1,694 | 1,748 | 115 | 0,906 | 0,977 | |||||||||||||||||
| 93 | 1,596 | 1,648 | 1,702 | 116 | 0.885 | 0,919 | 0,955 | ||||||||||||||||
| 94 | 1,552 | 1,604 | 1,656 | 117 | 0,865 | 0,899 | 0,934 | ||||||||||||||||
| 95 | 1,511 | 1,561 | 1,612 | 1,561 | 1,612 900 | 0,845 | 0,879 | 0,913 | |||||||||||||||
| 96 | 1,47 | 1.519 | 1,57 | 119 | 0,827 | 0,859 | 0,893 | ||||||||||||||||
| 97 | 1,431 | 1,479 | 1,529 | 120 | 0,808 | 0,84 | 0,874 | ||||||||||||||||
| 1,44 | 1,489 | 121 | 0,791 | 0,822 | 0,855 | ||||||||||||||||||
| 99 | 1.356 | 1,402 | 1,45 | 122 | 0,774 | 0,805 | 0,837 | ||||||||||||||||
| 100 | 1,32 | 1,366 | 1,413 | 123 | 0,757 | 0,788 | 0,819 | 1,286 | 1,331 | 1,377 | 124 | 0,741 | 0,771 | 0.802 | |||||||||
| 102 | 1,253 | 1,297 | 1,342 | 125 | 0,726 | 0,756 | 0,786 | ||||||||||||||||
| 103 | 1,22 | 1,264 | 1,308 | ||||||||||||||||||||
| 104 | 1,189 | 1,232 | 1,275 | ||||||||||||||||||||
| 105 | 1.159 | 1,201 | 1,244 | ||||||||||||||||||||
| 106 | 1,13 | 1,171 | 1,213 | ||||||||||||||||||||
| 107 | 1,101 | 1,183 | |||||||||||||||||||||
| 108 | 1.074 | 1,114 | 1,154 | ||||||||||||||||||||
| 109 | 1.048 | 1.086 | 1.126 | ||||||||||||||||||||
| 110 | 1.022 | 1.099 | |||||||||||||||||||||
Информация для заказа
