🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.



Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1:  Опорно-столбчатый фундамент из ФБС блоков



внимание!

внимание!

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.



Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.


Рис 1.2:  Строительство опорно-столбчатого фундамента из кирпича



  • Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.



  • Столбчатые опоры из асбестовых труб;


Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

внимание!

внимание!

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

опорно-столбчатый фундамент из асбоцементных труб

опорно-столбчатый фундамент из асбоцементных труб
Рис 1.3:  Опорно-столбчатый фундамент из асбоцементных труб




Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Монолитный бетонный опорно-столбчатый фундамент

Монолитный бетонный опорно-столбчатый фундамент
Рис 1.4:  Монолитный бетонный опорно-столбчатый фундамент



  • Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.




Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент из бревен
Рис 1.5:  Опорно-столбчатый фундамент из бревен




Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания - такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.

Строительство дома из бруса на опорно-столбчатом фундаменте

Строительство дома из бруса на опорно-столбчатом фундаменте
Рис. 1.6:  Строительство дома из бруса на опорно-столбчатом фундаменте

внимание!

внимание!

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.




Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

  • Минимальные сроки строительства - полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
  • Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
  • Возможность обустройства своими руками, без привлечения спецтехники;
  • Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;




Недостатки опорно-столбчатого фундамента

  • Невысокая несущая способность ограничивает потенциал применения - подходит только для легких построек;
  • Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов - такой фундамент требует наличия надежной обвязки ростверком;
  • Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Каркасный дом на опорно-столбчатом фундаменте из ФБС

Каркасный дом на опорно-столбчатом фундаменте из ФБС

Рис 1.7:  Каркасный дом на опорно-столбчатом фундаменте из ФБС





Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

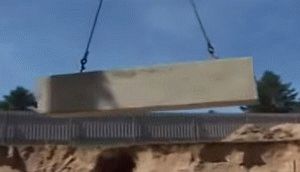

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

внимание!

внимание!

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.



Строительство фундамента из ФБС блоков

Строительство фундамента из ФБС блоков
Рис 1.8:  Строительство фундамента из ФБС блоков


Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка - согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой - из пяти.



Рис 1.9:  Схема расположения столбчатых опор


Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

внимание!

внимание!

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.



При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом - толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.





Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

  • Подготовительные работы - участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
  • Разметка - согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

разметка под фундамент

разметка под фундамент

Рис 2.0:  Разметка участка под фундамент



  • Земляные работы - далее необходимо откопать ямы, в которых будут располагаться опорные столбы.



внимание!

внимание!

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.



  • Подсыпка - в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;


Рис 2.1:  Схема уплотняющей подсыпки под фундамент



  • Бетонирование - в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
  • Кладка блоков - кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;


Рис 2.2:  Отсыпка столбчатых опор из ФБС блоков песком
  • Обустройство обвязки - при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.


Рис. 2.3:  Обвязка опорно-столбчатого фундамента брусом



Опорно-столбчатый фундамент - отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

отзывы

отзывы"На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание - идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки - они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами."





Геннадий, 32 года, Зеленоград:

отзывы

отзывы"Около двух недель назад завершил строительство летней кухни - небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы - от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую."
