стропильная система, перемычки, подсчет площади, фото

Содержание

• Преимущества и недостатки крыши с эркером
• Разновидности и типы конструкций эркеров
• Стропильная система крыши дома с эркером
• Как посчитать площадь эркера
• Как сделать эркер своими руками
  • Укладка фундамента
  • Возведение эркера
• Крыша над эркером
  • Виды крыш над эркером
  • Схема стропильной системы крыши над эркером
• Как правильно сделать крышу на эркере своими руками
• Советы и рекомендации
• Заключение

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

• эстетически привлекательный вид;
• хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
• обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
• облегченный процесс утепления;
• возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
• возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
• большое количество естественного света в комнатах;
• дополнительная защита несущих стен над эркером за счет большого свеса крыши;
• снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

• сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
• возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
• увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

• небольшие выступы;

• широкие, идущие вдоль всего фасада здания.


По высоте в виде эркера может быть оформлен:

• лишь один этаж;

• конструкция затрагивает все этажи строения.

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.


Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

• центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
• угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
• промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

• коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
• наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
• мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
• подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

• линейка – наименее точное измерительное приспособление, дающее большие погрешности;
• рулетка – подходит для измерения небольших площадей;
• лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

1. Измерить все стороны.
2. Выполнить чертеж, отметить на нем полученные данные.
3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;

• создание опалубка;

• утепление;

• армирование;

• заливка бетоном.


Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

• самостоятельная;

• объединенная с кровлей здания.


Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.


4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.


Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

• высота крыши;
• угол наклона каждого из скатов;
• размер конькового прогона;
• ширина пролетов;
• способы усиления конструкции;
• особенности крепления конструктивных элементов.

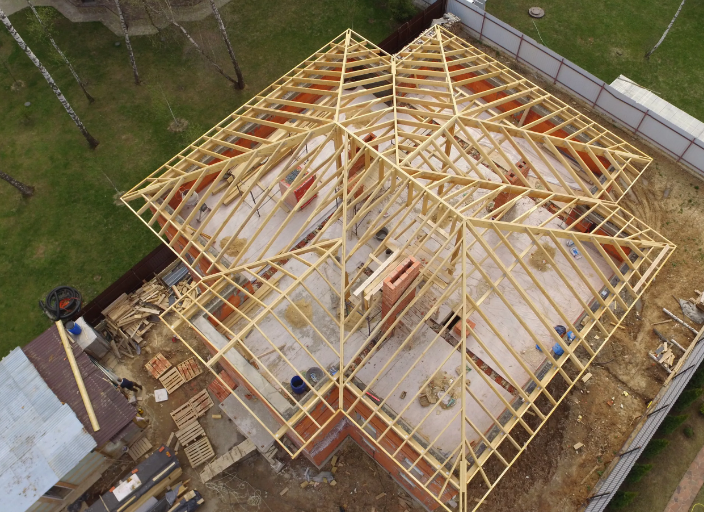

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

• мягкая кровля;

• металлочерепица;

• профнастил;

• шифер.


Помимо этого, для строительства необходимы такие материалы:

• шурупы, саморезы и гвозди;
• стропильные балки;
• оцинкованное железо:
• балки для обрешетки.

Этапы работы:

1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

6. На завершающем этапе крышу над эркером утепляют, подшивают.


Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Вальмовая крыша с эркером: схема, фото

21.05.201711.04.2018 по Оксана Агеева

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Содержание

• 1 Особенности вальмовой крыши
• 2 Достоинства и недостатки
• 3 Разновидности
• 4 Чертеж крыши и расчет ее площади
  • 4.1 Выбор угла наклона сторон
  • 4.2 Составление проекта
  • 4.3 Как производится расчет площади?
• 5 Инструменты для строительства
• 6 Особенности монтажного процесса

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

• Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
• При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
• Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
• Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
• Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
• Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

• Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
• Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
• Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
• Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
• В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
• Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
• Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

• Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
• Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

• В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
• При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
• Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Разновидность кровельного покрытия	Оптимальный уклон в градусах	Нюансы при укладке материала
Шифер	от 13 до 60	При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая	От 30 до 60	При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица	Минимальный уклон — 15, максимальное значение не определено
Битумный шифер	Минимальный уклон — 5 градусов, максимальный — не определен	От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша	Минимальное значение — 20 градусов. Максимального нет
Черепица битумная	Минимальный уклон — 12 градусов, максимальный — не определен	Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

• Измерить параметры дома и выступа: высоту, ширину и длину.
• Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
• В зависимости от особенностей дома выбрать вид вальмовой кровли.
• Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
• Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
• Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
• Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
• На чертеже также должна быть обозначена стропила эркера.
• Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
• Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как выбрать шторы на кухню с эркером? Полезные рекомендации.

Обзор диванов для эркера со спальным местом в этой статье.

Идеи дизайна зала с эркером вы можете найти в материале по ссылке.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

• Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
• Длина ската, ее расчет производится от конька до края карниза.
• Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

• уровень;
• карандаш;
• рулетка;
• шнурок для разметки;
• ножовка;
• степлер;
• молоток;
• электродрель;
• просечные ножницы;
• клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

• Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
• Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
• Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
• При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
• Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
• Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
• Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
• Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
• При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
• Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
• При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
• После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Смотрите это видео на YouTube

Окно Neyagawa / эркер / PERSIMMON HILLS architects

Окно Neyagawa / эркер / PERSIMMON HILLS architects

Тип A. Изображение © Kenta Hasegawa

+ 27

• Куратор Хана Абдель

Тип A. Изображение © Kenta Hasegawa

Текстовое описание предоставлено архитекторами. Мы обновили подоконники жилых блоков, чтобы они были ближе к внешней среде жилого комплекса.

Тип A. Изображение © Kenta Hasegawa

<<О «Никоичи» >>

Наша идея также была принята на конкурсе, проведенном в 2017 году в рамках проекта реконструкции под названием «Никоити», проводимого Жилищной корпорацией префектуры Осака. «Nikoichi» — это план реконструкции, который соединяет две единицы площадью 45 м2 для создания пространства площадью 90 м2 и направлен на размещение молодых людей, таких как семьи, воспитывающие детей. В связи с эксплуатацией старого жилого комплекса необходимо было обновить водоснабжение и т. д., отдавая приоритет экономической целесообразности и требуя недорогих предложений.

Тип A. Изображение © Kenta Hasegawa

<<Между окном/внутренним эркером >>

Сами окна будут расширяться, создавая жилое пространство, близкое к богатой внешней среде жилого комплекса через » Между окном», где живут люди, и «Внутренним эркером», где вещи и действия собираются на подоконнике. Существует пять типов «окон»: татами, кровати, энгава, скамейки и дверные проемы.

Схемы

Пространство между татами между окнами и спальным местом между окнами представляет собой пространство со скошенным потолком, поднимающимся на одну ступеньку от пола и опускающимся к окнам. Разделив ее занавесками, можно использовать как большую студию, как комнату.

Тип A. Изображение © Kenta Hasegawa

«Внутренний эркер» представляет собой набор с местом для хранения и прикрепляется к существующей оконной раме, чтобы создать место для занятий и вещей. Существует три типа внутренних эркеров: умывальник, место для хранения и письменный стол. Их сочетание позволяет создавать различные жилые помещения.

Тип A. Изображение © Kenta Hasegawa

ТИП A: Между окнами много окон, что делает его пространством, которое можно рассматривать как большую студию. Пространство спроектировано таким образом, чтобы домохозяйства с детьми, посещающими ясли и детские сады, могли получать удовольствие, даже воспитывая детей.

Тип A. Изображение © Kenta Hasegawa Тип A (5F) После плана Тип A. Изображение © Kenta Hasegawa

ТИП B: Предлагается взять много внутренних эркеров и добавить персонажа в большую белую студию. LDK и комната, которая использует существующие спецификации жилого комплекса. Жилая единица с имиджем жителя, стиль которой вам нравится, где мебель и вещи, которые есть у жителя, бросаются в глаза.

Тип B. Изображение © Kenta Hasegawa Тип B (3, 4F) После Плана Тип B. Изображение © Kenta Hasegawa

ТИП C: Жилой блок с энгава между окнами, который соединяет оригинальные жилые блоки с окнами. В комнату добавлен эркер, который наилучшим образом использует существующие характеристики жилого комплекса, создавая вариант, который находится где-то между A и B.

Тип C (5F) После плана Тип C. Изображение © Kenta Hasegawa

Место для использования только в качестве ссылки. Он может указывать город/страну, но не точный адрес.

Ссылка: «Окно Неягава / Эркер / Архитекторы PERSIMMON HILLS» 26 мая 2021 г. ArchDaily. Доступ .

Как построить фермы крыши — сделай сам

Изучение того, как строить фермы крыши, требует терпения и внимания к деталям. Для типичной жилой крыши потребуется ферма, называемая фермой Финка, которая обеспечивает дополнительную устойчивость. Этот тип фермы имеет четыре внутренних балки, которые образуют форму буквы «W», совмещенную с центральной линией треугольника фермы. Правильно построить стропильную ферму невероятно важно, поэтому, пожалуйста, не пытайтесь, если вы не уверены в своих силах.

Инструкции по сборке ферм крыши

1. Ознакомьтесь с местными строительными нормами, чтобы узнать минимальную высоту, необходимую для крыши вашего здания.
2. Измерьте ширину здания, на которое будет опираться ферма.
3. Определите высоту крыши, которую вы собираетесь построить.
4. Примените эти размеры, чтобы определить длину трех хорд, образующих треугольник фермы.
   1. Нижний пояс равен ширине здания плюс 0,25 дюйма.
   2. Два верхних пояса должны соединяться посередине, образуя вершину фронтона крыши.
5. Рассчитайте длину, необходимую для 4 внутренних балок, которые образуют букву «W», раскрепляющую ферму внутри.
6. Нарисуйте подробный эскиз конструкции фермы на миллиметровой бумаге или используйте архитектурное программное обеспечение для создания схемы.
7. Узнайте, можете ли вы использовать самодельные фанерные косынки или строительные нормы требуют заводских стальных косынок.
8. Если вы можете использовать косынки из фанеры, вырежьте детали с помощью циркулярной пилы.
9. Предоставьте план здания местным властям на утверждение.
10. После одобрения разложите пиломатериалы на плоской поверхности.
11. С помощью треугольного угольника отметьте линии разреза на пиломатериале и дважды проверьте измерения по ходу работы.
12. Закрепите свою первую доску на столе или на козлах.
13. Выполните все пропилы лобзиком и пройдите через все куски пиломатериала.
14. Соедините пояса и внутренние балки вместе на земле, чтобы сформировать первую ферму.
15. Нанесите шпателем строительный клей на стыки и склейте все детали.
16. После того, как клей схватится, скрепите все соединения, прикрепив косынки.
    1. Сначала приклейте фанерные косынки, а затем ввинтите шурупы в древесину.
    2. Приклейте стальные косынки и вверните шурупы в отверстия, уже имеющиеся в металле.
17. Дайте ферме высохнуть в течение ночи.

Инструменты и материалы

• Рулетка
• Миллиметровая бумага
• Линейка
• Треугольный квадрат
• Рабочие перчатки
• Защитные очки
• Лобзик
• Козлы
• Настольный зажим
• Циркулярная пила
• Шпатель
• Электродрель

Опытные кровельщики долины Делавэр

Если вы не являетесь профессионалом, изучение того, как строить кровельные фермы самостоятельно, может оказаться не очень хорошей идеей, подумайте о том, чтобы обратиться за помощью к П.
