Вальмовая крыша с эркером: схема, фото

21.05.201711.04.2018 по Оксана Агеева

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Содержание

• 1 Особенности вальмовой крыши
• 2 Достоинства и недостатки
• 3 Разновидности
• 4 Чертеж крыши и расчет ее площади
  • 4.1 Выбор угла наклона сторон
  • 4.2 Составление проекта
  • 4.3 Как производится расчет площади?
• 5 Инструменты для строительства
• 6 Особенности монтажного процесса

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

• Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
• При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
• Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
• Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
• Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
• Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

• Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
• Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
• Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
• Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
• В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
• Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
• Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

• Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
• Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

• В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
• При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
• Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Разновидность кровельного покрытия	Оптимальный уклон в градусах	Нюансы при укладке материала
Шифер	от 13 до 60	При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая	От 30 до 60	При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица	Минимальный уклон — 15, максимальное значение не определено
Битумный шифер	Минимальный уклон — 5 градусов, максимальный — не определен	От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша	Минимальное значение — 20 градусов. Максимального нет
Черепица битумная	Минимальный уклон — 12 градусов, максимальный — не определен	Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

• Измерить параметры дома и выступа: высоту, ширину и длину.
• Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
• В зависимости от особенностей дома выбрать вид вальмовой кровли.
• Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
• Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
• Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
• Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
• На чертеже также должна быть обозначена стропила эркера.
• Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
• Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как выбрать шторы на кухню с эркером? Полезные рекомендации.

Обзор диванов для эркера со спальным местом в этой статье.

Идеи дизайна зала с эркером вы можете найти в материале по ссылке.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

• Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
• Длина ската, ее расчет производится от конька до края карниза.
• Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

• уровень;
• карандаш;
• рулетка;
• шнурок для разметки;
• ножовка;
• степлер;
• молоток;
• электродрель;
• просечные ножницы;
• клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

• Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
• Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
• Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
• При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
• Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
• Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
• Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
• Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
• При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
• Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
• При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
• После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Смотрите это видео на YouTube

стропильная система, перемычки, подсчет площади, фото

Содержание

• Преимущества и недостатки крыши с эркером
• Разновидности и типы конструкций эркеров
• Стропильная система крыши дома с эркером
• Как посчитать площадь эркера
• Как сделать эркер своими руками
  • Укладка фундамента
  • Возведение эркера
• Крыша над эркером
  • Виды крыш над эркером
  • Схема стропильной системы крыши над эркером
• Как правильно сделать крышу на эркере своими руками
• Советы и рекомендации
• Заключение

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

• эстетически привлекательный вид;
• хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
• обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
• облегченный процесс утепления;
• возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
• возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
• большое количество естественного света в комнатах;
• дополнительная защита несущих стен над эркером за счет большого свеса крыши;
• снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

• сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
• возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
• увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

• небольшие выступы;

• широкие, идущие вдоль всего фасада здания.


По высоте в виде эркера может быть оформлен:

• лишь один этаж;

• конструкция затрагивает все этажи строения.

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.


Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

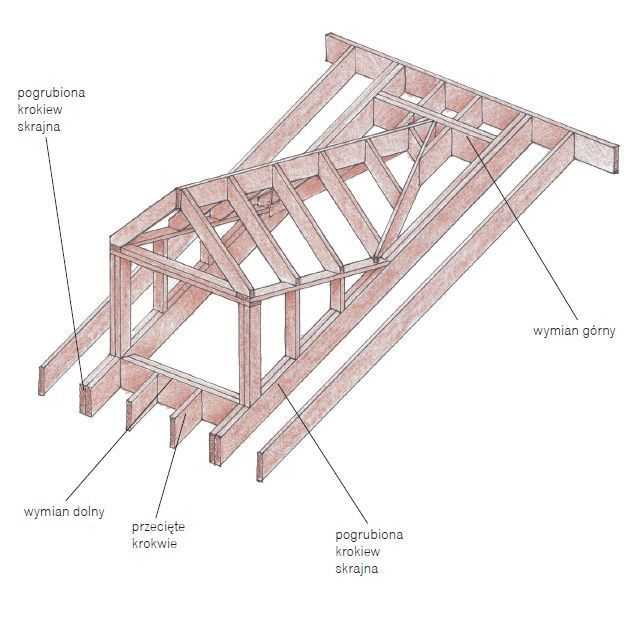

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

• центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
• угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
• промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

• коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
• наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
• мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
• подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

• линейка – наименее точное измерительное приспособление, дающее большие погрешности;
• рулетка – подходит для измерения небольших площадей;
• лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

1. Измерить все стороны.
2. Выполнить чертеж, отметить на нем полученные данные.
3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;

• создание опалубка;

• утепление;

• армирование;

• заливка бетоном.


Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

• самостоятельная;

• объединенная с кровлей здания.


Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.

4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.


Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

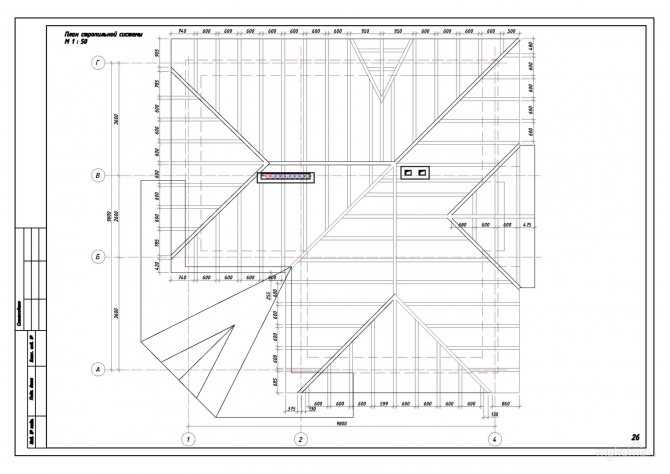

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

• высота крыши;
• угол наклона каждого из скатов;
• размер конькового прогона;
• ширина пролетов;
• способы усиления конструкции;
• особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

• мягкая кровля;

• металлочерепица;

• профнастил;

• шифер.


Помимо этого, для строительства необходимы такие материалы:

• шурупы, саморезы и гвозди;
• стропильные балки;
• оцинкованное железо:
• балки для обрешетки.

Этапы работы:

1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов.
   Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

6. На завершающем этапе крышу над эркером утепляют, подшивают.


Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Пять типов ферм, которые нужно знать

Фермы. Без них у вас буквально не было бы крыши над головой. Неотъемлемый элемент любого дома, фермы не только поддерживают ваш потолок, но и создают архитектурный интерес внутри и обеспечивают открытое пространство вашей большой комнаты — независимо от того, напоминает ли ваш деревянный каркас великий собор или такой же уютный, как коттедж. Вот что еще вам нужно знать, выбирая правильный стиль фермы для своего деревянного дома.

Ферма представляет собой деревянную единицу, состоящую из некоторой комбинации вертикальных стоек, ригелей, основных стропил, подкосов и раскосов, соединенных вместе с помощью колышков, чтобы сформировать единую законченную секцию рамы, называемую изгибом. Этот изгиб затем используется для поддержки вашего дома на концах, в центре или в обоих местах. Собранные вместе на земле, а затем поднятые вручную или краном, изгибы затем соединяются с другим изгибом коньковой балкой, прогонами и, возможно, прогонами, образуя пролет — пространство между двумя изгибами.

Когда дело доходит до структурной целостности деревянного каркасного дома, фермы играют важную опорную роль — буквально — обеспечивая необходимую поддержку стен и крыши. С эстетической точки зрения фермы также служат жемчужиной в конструкции деревянного каркаса.


Из-за их непревзойденного влияния на прочность и красоту конструкции важно тщательно выбирать фермы. К счастью, нет правильных или неправильных ответов при выборе стиля, по словам Дэна Тримбла, ветерана деревянного каркаса с 20-летним стажем и регионального менеджера проектов Woodhouse, компании Timber Frame. «Все зависит от предпочтений, характера и эмоций, которые вы хотите создать в своем доме», — говорит он. «Фермы очень похожи на рамку для картины; это рамка, которая подходит для вашей жизни в доме».

В современных деревянных домах существует пять основных типов ферм: обычная, ферзевая, королевская, молотковая и ножничная. Каждый стиль может быть использован для одного или двух этажей, в зависимости от личных предпочтений, грузоподъемности, расположения окон и планировки помещения. Независимо от того, является ли ваш стиль современным, традиционным, деревенским или изысканным, один выбор обязательно идеально подойдет для вашего деревянного дома. А если вы не можете определиться, объедините несколько разных стилей, чтобы создать действительно уникальный интерьер.

Обычная ферма, как следует из названия, чаще всего используется в современных деревянных рамах, она прочная и доступная по цене. Это чистый дизайн, который легко определить по тому, как нижняя горизонтальная балка (пояс) соединяется с двумя стропилами. Он идеально подходит для уютного загородного дома, так как визуально не перегружает пространство. Этот стиль также может служить экономичным способом добавить деревянное чутье в менее общественное место, например, в главную спальню.

Ферма Queen Post

Иллюстрация предоставлена ​​штаб-квартирой Timber Frame.

Ферма шкворня расширяется на общую ферму добавлением двух стоек, разделяющих фронтон. Королевский столб — это прямоугольник внутри треугольника, который эффективно открывает входы и фокусы в вашем доме. Стиль фермы королевы может охватывать расстояния 30 футов и более и визуально снижает высоту потолка для более интимного ощущения.

Этот тип ферм хорошо подходит для привлечения внимания к окнам в большой комнате и увеличения прочности фермы. Полностью выдвинутая конфигурация ферзевой стойки может использоваться для обрамления камина, а простое добавление балки между стойками может создать идеальную каминную полку. Как и королевские стойки, этот стиль предлагает большие возможности ширины благодаря вертикальным стойкам, которые доходят до пола и передают нагрузку.

Ферма King Post

Иллюстрация предоставлена ​​штаб-квартирой Timber Frame.

Ферма королевской стойки содержит одну стойку в центре фронтона, известную как королевская стойка. Этот столб делит фронтон на две части и часто включает две стойки с каждой стороны. Стойки King бывают двух видов: подвесные и полные. Подвесная ферма с центральной стойкой с одной вертикальной стойкой часто используется для помещений шириной около 16 футов, комнаты удобного размера с возможностью размещения окон или мебели по центру. Полноразмерная стойка шкворня позволяет использовать более широкие пролеты, но также включает в себя вертикальную стойку, которая передает нагрузку коньковой балки на пол. Из-за этого центральную стойку во всю длину лучше всего использовать между пролетами или на торцевой стене, где окна или стены можно сбалансировать по обе стороны от стойки.

Королевские стойки идеально подходят для больших больших помещений или помещений, где фермы должны охватывать большие расстояния. Ферма королевской стойки часто используется в сочетании с другими типами ферм; его смелый внешний вид может служить фокусом дизайна дома.

Горизонтальная балка в этом стиле придает помещению человеческий масштаб, создавая ощущение уюта, несмотря на сводчатые потолки. Имейте в виду, что изогнутая обвязка (горизонтальная балка, усиливающая обвязку) может ограничивать размещение высокой мебели; в то время как центрированные вертикальные стойки и скобки ограничивают возможности для окон верхнего уровня в вашем плане. Кроме того, стойка может стоять на пути камина или телевизионного шкафа, который необходимо расположить по центру для идеального расположения комнаты.

Ферма Hammerbeam

Иллюстрация предоставлена ​​штаб-квартирой Timber Frame.

Наиболее сложная из всех столярных систем, гнутые молотковые балки могут быть более дорогими, но цена может быть оправдана захватывающим дух эффектом. Ферма с балками-молотами одновременно эффектна и сложна, а ее центральная часть находится под открытым небом, и для обеспечения ее структурной целостности требуется квалифицированный глаз и рука инженера.

Прочность балки-молота дает возможность использовать широкие пространства около 24 футов без необходимости использования вертикальных опорных стоек. Это означает, что вы можете включить целую стену из сплошного стекла с каркасом, достаточным только для того, чтобы скрепить стекло, и балкой-молотом, поддерживающей крышу. Отсутствие горизонтальных балок приведет к явно высокому виду, который идеально подходит для демонстрации вашего ландшафта.

Большим преимуществом балки-молота является то, что, поскольку у нее нет хорды (нижняя анкерная балка, используемая в других типах ферм), она может охватывать большое расстояние с более короткими деревянными брусками. Это может быть огромным преимуществом, если вы строите из вида, в котором длинные прямые бревна не в изобилии.

Ножничная ферма

Иллюстрация предоставлена ​​штаб-квартирой Timber Frame.

Ножничная ферма отличается от остальных четырех и предлагает уникальную конструкцию, в которой две балки проходят от нижней части одного стропила к верхней части противоположного стропила. Балки надрезаны и подогнаны друг к другу, чтобы создать гладкую поверхность и укрепить ферму. Стиль ножничной фермы идеально подходит для крутых скатов крыши и может создать узкую эстетику коттеджа. Кроме того, он идеально подходит для тех, кто ищет что-то уникальное!

Где я могу продемонстрировать фермы моего дома?

Многие домовладельцы предпочитают размещать фермы в определенных зонах, таких как большая комната или главная спальня, где они действительно заявят о себе. Другие хотят, чтобы каждая комната их дома выглядела деревянной, возможно, выбирая менее сложные фермы, чтобы снизить затраты. Архитектор, дизайнер или представитель деревообрабатывающей компании может помочь вам определить, что лучше всего подходит для бюджета, размера и стиля вашего дома. Но в конечном итоге выбор за вами.

Ферма какого размера мне нужна?

В отличие от большинства современных деревянных домов, фермы с деревянным каркасом часто выставляются напоказ, усиливая ощущение пространства и объема внутри. Потолок с деревянным каркасом может быть на линии крыши, а не привязан к основанию нижней балки фермы, и благодаря этой гибкости отдельные комнаты могут иметь различную высоту потолка. Тем не менее, новообретенная высота потолка и архитектурный интерес деревянной фермы часто означают, что требуется инженер, чтобы гарантировать, что эти красивые открытые фермы выдержат нагрузку крыши.

По данным Гильдии деревянных каркасников (некоммерческой членской организации, занимающейся искусством и наукой деревянного каркаса), чтобы определить пролет и размер деревянной фермы, инженер-строитель выполняет следующие четыре шага:

1. Определить и количественно определить нагрузки на конструкцию в соответствии с Международными нормами жилищного строительства (в США)
2. Выберите размеры элементов и материалы для деревянного каркаса
3. Проверить, как поведет себя здание под нагрузкой
4. Уточнение материалов и размеров элементов для достижения эффективных характеристик

После того, как фермы спроектированы и изготовлены в соответствии с указанными выше критериями, их предварительно вырезают в мастерской по изготовлению деревянных каркасов. Они могут быть собраны там или на месте, в зависимости от производителя деревянного каркаса и ограничений площадки. Современные фермы с деревянным каркасом можно соединить с помощью открытых стальных пластин и кронштейнов или традиционным методом врезных и шиповых соединений, используя деревянные штифты для скрепления частей вместе вместо металлических крепежных деталей или гвоздей.

Фото: Oakbridge Timber Framing; Поставщик деревянного каркаса: Oakbridge Timber Framing / Подробнее здесь.

Детали конструкции

Итак, вы выбрали тип фермы. Теперь пусть ваши бревна сделают больше, чем просто предохранят ваш дом от падения. Используйте их, чтобы сделать заявление. Вот как.

Размер.

Использование бревен размером 6 на 6 дюймов позволяет добиться внешнего вида, отличного от 8 на 8 дюймов. Естественно, более высокие стены выглядят прочнее благодаря более толстой раме, но вы можете контролировать масштаб по своему вкусу, выбирая размеры. Помните также, что не все дома с деревянным каркасом имеют соборные потолки или большие комнаты, похожие на амбары, поэтому масштабируйте бревна соответствующим образом.

Цвет.

Различные породы дерева имеют свой оттенок. Например, пихта Дугласа обычно краснее болиголова. Но вы можете окрасить древесину, чтобы она подходила вам и вашему декору. Травление, первоначально использовавшееся для того, чтобы новая древесина мгновенно выглядела старой, является популярным осветляющим средством.

Форма.

Для эксцентриситета рассмотрите бревенчатые балки и изогнутые пояса фермы. Краки — это естественно изогнутые стволы деревьев, расщепленные или распиленные вдоль. Использование слегка изогнутой древесины для основания фермы передает изящество.

Поверхность.

Если ваша древесина выстругана гладко или оставлена ​​шероховатой, она будет выглядеть по-разному, от изысканной до деревенской. Восстановленные бревна из старых мельниц или амбаров создают эффект старого состаренного.

Резьба по кромке.

Распространенным украшением является скос краев бревен вместо того, чтобы оставлять их квадратными. Снятие фаски — это тонкая техника снятия фаски, которая добавляет уровень мастерства к видимым частям древесины.

Торцевая резьба.

Подвески представляют собой резьбу на выступающих вниз брусьях, которые придают изюминку открытому концу. Подобные обработки выступающих вверх деревянных концов называются навершиями.

Стойки.

Распорки, смягчающие пересечение стоек и балок и обеспечивающие большую устойчивость, могут произвести привлекательный эффект. Наиболее распространена простая кривая. Разновидностью является ложа, названная так потому, что она расширяется в нижней части, напоминая приклад винтовки.

Сквозные шипы.

Большинство бревен соединяются врезным и шиповым соединением. В одной древесине вырезается канавка или паз, а в другой вырезается выступающий шип или шип, чтобы соответствовать канавке. Иногда шип выступает через паз на другую сторону, привлекая внимание к столярным изделиям.

30 Различные типы ферм крыши (показаны конфигурации)

2,6 К акции

• Фейсбук
• Флипборд

Так же, как существует много типов крыш с множеством частей крыши, существует множество различных типов стропильных ферм. В этой обширной статье с помощью серии пользовательских схем ферм объясняются различные конфигурации ферм, которые вы можете использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень классный набор иллюстраций, демонстрирующих различные части (анатомию) ферм крыши.

Если вам нужно построить ферму, хорошей отправной точкой будет получение четкого представления о многих вариантах, конструкциях и конфигурациях.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части желоба крыши

Различные типы ферм

Ниже вы найдете все типы ферм крыши, включая:

Конструкции ферм крыши

Типы ферм крыши

Типы опор крыши

A. Обзорная диаграмма различных типов стропильные фермы с названиями и картинками

Мы добавили в наше эпическое руководство по фермам крыши обзорную диаграмму, иллюстрирующую различные названия ферм крыши.

B. Конфигурации треугольной фермы

Ниже приводится подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма Studio с двумя опорами

2. Студия Studio с тремя опорами

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма ящика/лотка

Скатная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя высоту и акцентируя внимание на потолке. Этот тип ферм идеально подходит для столовой, гостиной, большой комнаты и кухни.

4. Ферма цилиндрического свода

Имеет характерный бочкообразный потолок. Чтобы придать потолку полуцилиндрический вид, этой ферме потребовалось бы множество маленьких кусочков дерева, скрепленных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в помещении и имеет гипсокартон с относительно низкими эксплуатационными расходами. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон. Эта структура позволяет свету и свежему воздуху проникать в комнату. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выступающие за пределы нагрузки, которую они несут, и закрепленные на одном конце. Двойная консольная ферма увеличивает высоту конструкции и придает легкий и изящный вид. Он часто используется в высотных зданиях, таких как выставочные здания и трибуны.

7. Тройная опора

8. Двухскатная

Скатная ферма с двумя наборами сторон с разным наклоном. Они часто располагаются спереди и сзади друг друга, причем передний шаг обычно круче. Используется для двускатных крыш.

9. Модифицированные ножницы Queen

Как следует из названия, эта скатная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его конфигурация паутины напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Howe

Ферма Howe Scissors названа так потому, что ее внешний вид напоминает открытые ножницы. Его нижние пояса соединяются на вершине, образуя скатный или сводчатый потолок. Естественно, эта ферма используется в зданиях для создания скатной крыши.

11. Ферма вальмовой балки

Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку. Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Шаговое бедро

Вариант вальмовой фермы, самый универсальный из типов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Обычная ферма, внутреннее пространство которой превращено в комнату. Этот популярный тип смоляной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или гараже.

14. Вальмовая кровельная ферма

Она имеет вид сарая и похожа на чердачное помещение тем, что используется со встроенной системой перекрытий.

Также смотрите нашу галерею вальмовых крыш.

15. Полинезийская ферма

Имеет увеличенный уклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Конструкция монофермы

Моноферма представляет собой односкатную ферму, образующую прямоугольный треугольник. Крыша с монофермой обеспечивает больше солнечного света и визуального пространства, а также надлежащий дренаж и относительно дешевле. Он часто используется для навесов, гаражей или расширений существующей крыши.

2. Моно-ножницы

Это разновидность фермы-ножницы, которая используется в жилых, коммерческих и промышленных зданиях.

D. Общие типы ферм и пролетов

1. Королевская стойка

Простейшая ферма только с одной центральной вертикальной стойкой, двумя стропилами и стяжной балкой. Его часто используют в сарае, на крыльце и в гараже.

2. Queen Post

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, две стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Fink

Имеет двойную V-образную форму полотна и наиболее широко используется в жилых домах и пешеходных мостах.

4. Howe

Разработанная Уильямом Хоу в 1840 году, эта обычная ферма с М-образной конфигурацией была очень популярна для строительства современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации полотна Queen Post или аналогично конфигурации двойного V полотна фермы Fink.

6. Модифицированная королева

По сути, это та же ферма Королевы, но с несколькими панелями с обеих сторон.

7. Двойной Fink

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация полотна выглядит как W вместо двойной V.

8. Double Howe

Это дополнительная пара вертикальных стоек и диагонали с обеих сторон.

9. Модифицированный вентилятор

Ферма Double Fan с центральной вертикальной стойкой и дополнительной парой стоек и диагоналей.

10. Triple Fink

Это ферма Fink с одинаковым рисунком, повторяющимся три раза с обеих сторон, так что конфигурация полотна выглядит как три Vs.

11. Тройная ферма Howe

Конфигурация фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12. Длинный пролет из трех частей

13. Трехэлементный приподнятый центральный пролет

E. Часто задаваемые вопросы

На каком расстоянии друг от друга должны располагаться фермы крыши?

Когда фермы крыши размещаются на вашем доме, в большинстве домов расстояние между ними должно быть не менее 24 дюймов. Однако в районах, расположенных в зонах ураганов, они могут быть ближе к 16 дюймам.

Какой длины могут быть пролеты стропильных ферм?

Общая длина стропильных ферм может достигать 80 метров или 262 футов.

Сколько стропильных ферм мне нужно?

Фактическое количество стропильных ферм, необходимых вашему дому, зависит от общего размера вашего дома, включая пристроенное гаражное пространство.

Какой вес может выдержать ферма крыши?

Ферма крыши может безопасно выдерживать от пяти до десяти фунтов веса.

Можно ли резать фермы крыши?

Некоторые фермы крыши можно разрезать, но это не то, чем вы занимаетесь в проекте «сделай сам». Они должны быть вырезаны инженером-строителем, чтобы обеспечить правильное распределение фундамента и веса дома.

Какая древесина используется для стропильных ферм?

Когда строятся фермы вашей крыши, они должны быть построены из пиломатериалов хвойных пород, чтобы можно было построить доски соответствующего размера. Не все типы древесины способны удовлетворить эти потребности в фермах крыши.

Стропильные фермы прочнее стропил?

После изготовления и установки всех необходимых стропильных ферм они становятся прочнее стропил крыши. Это идеально подходит для домов в районах с сильным ветром, который может сильно повредить крышу ветром.

Можно ли ремонтировать стропильные фермы?

Если у вас повреждены фермы крыши после бури, вы можете вызвать инженера и отремонтировать их. Это быстрое решение и довольно доступное.

Нужно ли обрабатывать фермы крыши?

Фермы крыши не нуждаются в полной обработке, как древесина для наружных работ, потому что они быстро сохнут даже при воздействии влаги.
