Размеры стропильной ситемы и её элементов, как правильно рассчитать

Пусть сооружение стропильной системы кажется довольно простым делом, но оно требует точных математических расчётов. Правильные размеры элементов несущей конструкции не позволят кровле быть хрупкой и спасут хозяина дома от чрезмерных денежных трат.

Расчёт параметров стропильной системы

Стропильную систему образуют не только стропильные ноги. В конструкцию входят мауэрлат, стойки, подкосы и другие элементы, размеры которых строго стандартизированы. Дело в том, что составляющим стропильной системы полагается выдерживать и распределять определённые нагрузки.

Элементы стропильной системыЭлементы стропильной системы

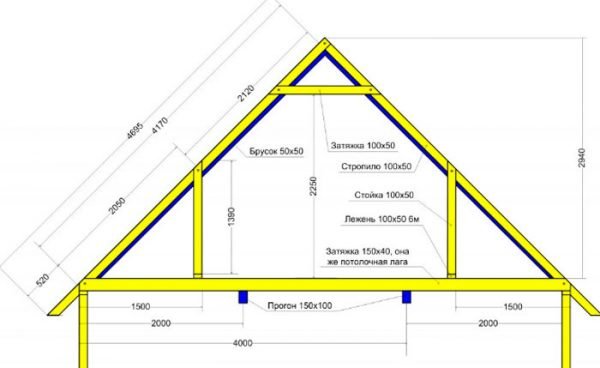

Элементы стропильной системы простой двускатной крыши — это стропила, прогон (коньковая доска), стойки, лежень, мауэрлат и подстропильные ноги (подкосы)

Мауэрлат

Мауэрлат — это конструкция из четырёх брусьев, соединяющая кирпичные, бетонные или металлические стены дома с деревянной несущей конструкцией крыши.

Брус мауэрлата должен занимать 1/3 места наверху стены. Оптимальное сечение этого пиломатериала — 10х15 см. Но существуют и другие подходящие варианты, например, 10х10 либо 15х15 см.

Главное, для создания мауэрлата не брать брусья шириной менее 10 см, так как они сильно подведут в вопросе прочности. А вот пиломатериал шириной более 25 см в надёжности сомнений не вызовет, однако будет давить на дом так, что тот в скором времени начнёт разрушаться.

МауэрлатМауэрлат

Мауэрлат должен быть уже стены, иначе он будет оказывать на стены чрезмерное давление

Идеальная длина бруса для основания под стропильную систему равна длине стены. Соблюсти это условие не всегда получается, поэтому мауэрлат позволительно сооружать и из отрезков полностью или хотя бы примерно одинаковых по длине.

Лежень

Лежень выступает элементом стропильной системы, который находится в лежачем положении и служит основанием для стойки (бабки) несущей конструкции кровли.

В качестве лежня обычно берётся брус такого же сечения, как и мауэрлат. То есть оптимальный размер горизонтального элемента на внутренней несущей стене — 10х10 или 15х15 см.

ЛеженьЛежень

Размером лежень не отличается от мауэрлата

Коньковый брус

Из-за размеров конькового бруса, в который стропила упираются верхним концом, вес крыши не должен выходить за допустимые рамки. Это значит, что для конька требуется брать брус довольно прочный, но нетяжёлый, чтобы под его давлением не прогнулись другие элементы несущей конструкции кровли.

Наиболее подходящий сосновый пиломатериал для конька крыши — это брус сечением 10х10 см или 20х20 см, как у стоек конструкции.

Коньковый прогон на стойкеКоньковый прогон на стойке

Коньковый прогон не должен быть толще стойки стропильной системы

Кобылка

Кобылка — это доска, удлиняющая стропило, если оно недопустимо короткое.

При использовании кобылок стропильные ноги обрезают вровень с наружной стеной. А доски, удлиняющие их, подбирают таким образом, чтобы они образовывали необходимый свес крыши и были не толще самих стропил.

К длине кобылки обязательно добавляют лишние 30–50 см, которые уйдут на совмещение стропила с дополнительной доской и сделают соединение каркаса и свеса кровли максимально крепким.

Кобылка в соединении со стропиломКобылка в соединении со стропилом

По толщине кобылка уступает стропильной ноге

Стойки

Стойка — это то же самое, что и центральная опора. Высоту вертикального бруса в стропильной системе принято находить по формуле h = b1xtgα – 0,05. h — это высота стойки, b1 – половина ширины дома, tgα – тангенс угла между стропилом и мауэрлатом, а 0,05 — это примерная высота коньковой балки в метрах.

Стойки рекомендуется создавать из брусьев сечением 10х10 см.

Стойка стропилСтойка стропил

Главное требование к стойкам — устойчивость, поэтому в качестве них выбирают толстые, как лежень, брусья

Подкосы

Подкосом называется элемент стропильной системы, который под углом не менее 45° (по отношению к горизонтали среза стен) одним концом монтируется на стропиле, а другим — на затяжке, проложенной в направлении от одной стены дома к другой, вплотную к вертикальной стойке.

Длину подкоса определяют по теореме косинусов, то есть по формуле a² = b² + c² — 2 x b x c x cosα для плоского треугольника. a обозначает длину подкоса, b — часть длины стропила, c — половину длины дома, а α – угол, противолежащий стороне a.

ПодкосыПодкосы

Длина подкоса зависит от длины стропила и дома

Ширина и толщина подкосов должна быть идентична этим же размерам у стропильной ноги. Это значительно облегчит задачу по закреплению элемента в каркасе кровли.

Затяжка

Затяжка устанавливается у основания стропильной системы и играет роль балки перекрытия. Длина этого элемента определяется протяжённостью здания, а его сечение не отличается от параметра стропильных ног.

ЗатяжкаЗатяжка

Затяжка по-другому может называться потолочной лагой

Скользящая опора для стропил

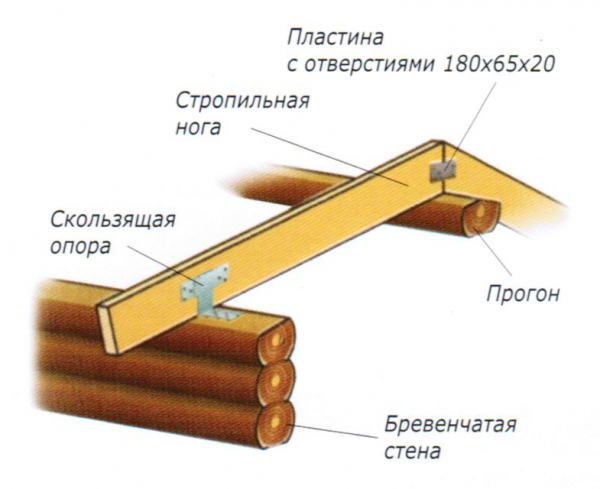

Скользящая опора или элемент стропильной системы, позволяющий ей приспосабливаться к изменению конфигурации, должен характеризоваться следующими параметрами:

  • длина — от 10 до 48 см;
  • высота — 9 см;
  • ширина — 3–4 см.
Скользящая опора для стропилСкользящая опора для стропил

Размер скользящей опоры должен позволять хорошо фиксировать стропила на основании кровли

Доски или брусья для стропил

Размер досок, которые станут стропилами крыши с симметричными скатами, определить нетрудно. В этом поможет формула из теоремы Пифагора c² = a²+ b², где c выступает в качестве необходимой протяжённости стропильной ноги, a обозначает высоту от основания кровли до конькового бруса, а b — ½ часть ширины здания.

Параметры стропил, отличающихся асимметрией, тоже узнают по формуле Пифагора. Однако показателем b в этом случае будет уже не половина ширины дома. Это значение для каждого ската придётся измерять отдельно.

Длина стропилДлина стропил

По формуле Пифагора можно вычислить как длину стропил, так и высоту стойки

Стропилами обычно становятся доски толщиной от 4 до 6 см. Минимальный параметр идеален для строений хозяйственного назначения, например, гаражей. А стропильную систему обычных частных домов создают из досок толщиной 5 или 6 см. Средний показатель ширины главных элементов несущей конструкции кровли — 10–15 см.

При большом шаге и значительной длине сечение стропил непременно увеличивают. Допустим, когда расстояние между ногами несущей конструкции крыши достигает 2 м, для стропил выбирают сечение 10×10 см.

На длину стропила влияет степень наклона кровли и протяжённость пространства между стенами, расположенными друг против друга. С увеличением уклона крыши длина стропильной ноги растёт, как и её сечение.

СтропилаСтропила

Размер стропил обусловлен величиной зазора между ними

Таблица: соответствие длины стропильной ноги её толщине и шагу

Угол стропила

Величину угла стропила определяют по формуле α = Н / L, где α – это угол наклона кровли, Н — высота конькового бруса, а L — половина пролёта между противоположными стенами дома. Полученное значение переводят в проценты по таблице.

Уклон стропильной системыУклон стропильной системы

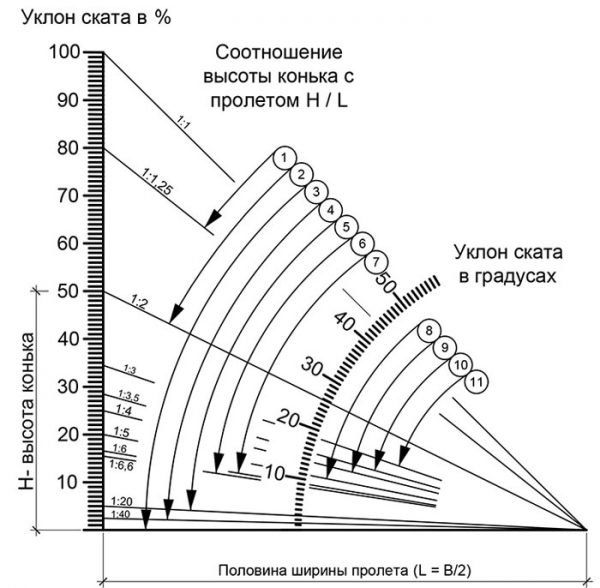

Как будут наклонены стропила, зависит от двух показателей — высоты конька и ширины дома

Таблица: определение угла стропила в процентах

Видео: вычисление размера стропильных ног

Для каждого элемента стропильной системы существуют усреднённые данные о размерах. На них можно ориентироваться, однако лучше высчитывать параметры стоек, подкосов и иных составляющих несущей конструкции кровли в специальных программах на компьютере или с помощью сложных геометрических формул.

Расстояние между стропилами: односкатной, двускатной крыши

Надежность крыши и срок ее эксплуатации, главным образом, зависят от того, насколько правильно сделаны расчеты.

Одним из важнейших параметров стропильной системы является то, насколько далеко друг от друга расположены стропила.


Ведь распределение нагрузки на каркас зависит именно от этого нужного параметра.

Если расчет будет произведен неверно, то может произойти деформация и крыша обрушится.

Поэтому крайне важно выполнить точный расчет интервала между стропильными ногами при составлении проекта крыши.

Основные положения расчета

Шагом стропил называется расстояние от одной стропильной ноги до другой.

При строительстве крыш частных домов эта величина равняется 1 метру.

Но это цифра приблизительная.

Чтобы получить точный размер интервала, необходимо выполнить расчет несущей способности стропильной системы выбранного типа.

Для выполнения правильного расчета следует использовать следующую схему:

Чтобы лучше все понять, давайте рассмотрим пример.

Измерив длину ската кровли, получили 27,5 метра.

Выбираем шаг 1 метр, чтобы удобнее было считать.

Дальнейшее вычисления будет выглядеть так:

27.5/1=27,5 м.

Теперь прибавляем единицу 27,5 м +1 = 28,5 м.


Округляем в большую сторону до ближайшего значения и получаем число 29.

То есть на один скат нашей кровли необходимо установить 29 стропильных ног.

Теперь длину кровли делим на их количество: 27,5/29=0,95 м.

Значит, в нашем случае шаг стропильных ног должен составлять 0,95 метра.

Это общий расчет.

При котором не учитывается особенность конкретного кровельного материала.

А он может существенно изменить этот параметр.

Когда вы будете знать, какой именно материал вы будете на кровле использовать, в порядок расчета придется внести некоторые изменения.

Оптимальное и минимальное значение

Шаг является расчетной единицей.

То есть «на глазок» его выставлять не рекомендуется.

Ведь он зависит, прежде всего, от нагрузки на каркас крыши и сечения стропильных ног.

Можно взять для их сооружения толстую доску и интервал между ними сделать 120 см.

А зачем?

При таком расстоянии может начать прогибаться обрешетка.

Да и утеплитель как укладывать?

Ведь у большинства материалов ширина равняется 1 метр.

Вот и принимают при расчете примерный шаг в 1 метр.

Минимальное расстояние между стропильными ногами составляет 70 см.

А для получения оптимального значения под каждый материал необходимо выполнять расчет.

Определение шага для односкатной крыши

Односкатная кровля является самой простой.

Ведь в стропильной ферме такой крыши имеются только стропильные ноги.

Никаких подкосов, стоек, раскосов в ее конструкции нет.

Устраивают такую крышу обычно на гаражах, пристройках, банях.

Для того, чтобы определить шаг стропил на односкатной кровле, можно воспользоваться таблицей:
Длина стропил, м Расстояние между стропилами, см Размер сечения бруса стропил, см
До 3



До 3

До 4

До 4

До 4

До 6

До 6

120



180

100

140

180

100

140

8х10



9 х 10

8 х 16

8 х 18

9 х 18

8 х 20

10 х 20

Как видно из таблицы, стропильный шаг зависит от их длины и сечения.

Расстояние между стропилами для двускатной крыши

Двускатная кровля встречается намного чаще, чем крыша односкатная.

И объяснить такую популярность просто: конструкция очень проста, но при всей простоте двускатная крыша отличается своей надежностью.

Ее конструкцию легко подстроить под любые климатические условия и любой кровельный материал.

При расчете шага стропил двускатной кровли, все выполняют по общей системе расчета (см. выше).

Если скаты имеют одинаковую длину, то достаточно выполнить расчеты для одного ската.

Если же скаты разной длины, то расчет выполняют для каждого ската.

Следует помнить, что предельные значения шага стропильных ног 70 и 120 см.

Каков шаг в зависимости от материала кровли

Ондулин

Если в качестве кровельного материала будет использоваться ондулин, то стропильная система сооружается из сосновых досок сечением 50 х 200 мм, а стропила должны располагаться на расстоянии не менее 60 см и не более 90 см друг от друга.

Сверху настилается обрешетка из бруса сечением 40 х 50 мм.

Металлочерепица

Кровля из металлочерепицы при строительстве загородных домов используется чаще всего.

Потому, что этот материал намного легче керамической или цементной черепицы.

Хотя по внешнему виду очень на нее похож.

Небольшой вес металлочерепицы дает возможность использовать при создании стропильной системы доски меньшего сечения, а для обрешетки использовать более тонкие бруски.

Еще о контробрешетке под металлочерепицу.

О вальмовой крыше с висячими стропилами по ссылке. Также о конструкции висячих стропил.

О цене металлочерепицы Викинг здесь. Технические характеристики, фотографии, отзывы.

Снижение размеров элементов системы стропильных ног, в свою очередь, снижает нагрузку на стены здания и его фундамент.

При строительстве стропильной системы под металлочерепицу стропила монтируют с шагом 60 – 95 см.

Сечение материала составляет 50 х 150 мм.

По мнению экспертов, если в промежуток между стропилами поместить утеплитель, имеющий толщину 150 мм, то в чердачном помещении будут созданы наиболее комфортные условия для проживания.


Для обеспечения вентиляции пространства, где уложен утеплитель, при монтаже стропильной системы сверят отверстия около верхней кровли диаметров 12 мм.

Технология изготовления стропильной системы под металлочерепицу от технологии изготовления каркаса под другие кровельные материалы существенно не отличается.

Единственное ее отличие — это монтаж в верхней части.

Монтирование верхней опоры производят не на коньковый брус сбоку, а на коньковый прогон.

Наличие свободной зоны между стропилами позволяет воздуху полноценно циркулировать под настилом, что способствует предохранению от образования конденсата.

Керамическая черепица

Конструкция системы под керамическую черепицу имеет свои особенности.

Ведь для изготовления такого кровельного материала используют глину.

А это очень тяжелый материал.

Если сравнить металлочерепицу и черепицу керамическую, то последняя весит в 10 раз больше.

Соответственно, и стропильная система существенно отличается.

На 1 квадратный метр поверхности кровли приходится нагрузка в размере 40 — 60 кг в зависимости от производителя и марки изделия.

Стропила для такой каркасной системы изготавливают из древесины, которая прошла длительную сушку.

Такая древесина должна иметь влажность не больше 15%.

Используется брус, имеющий сечение 50 х 150 или 60 х 180 мм.

Так надежнее.

А расстояние между стропильными ногами может составлять 80 — 130 см.

Точно значение можно назвать, если известен угол наклона скатов.

Если угол наклона будет равен 15 градусов, то шаг стропил будет равняться 80 см.

А если угол наклона, например, будет составлять 75 градусов, то шаг может быть больше – 130 см.

Больше 130 см интервал между стропилами не делают.

Также при вычислении шага стропил учитывается их длина.

Чем больше дина, тем меньше расстояние между ними.

Чем короче стропильные ноги, тем больше можно делать расстояние.

Если угол наклона составляет 45 градусов, то кровельщик может безопасно по крыше передвигаться, если шаг стропил составляет 80 см.

Профнастил

При создании стропильной системы под профнастил минимальное расстояние между стропильными ногами составляет 60 см.

Максимальная величина – 90 см.

Если по каким-либо причинам шаг стропил составил больше 90 см, то возникает необходимость в установке поперечных досок большого сечения.

Сами стропильные ноги могут иметь сечение 50 х 100 или 50 х 150 мм.

Шифер

Несмотря на появление большого количества новых кровельных материалов, асбоцементный шифер остается одним из самых популярных.

Если на крышу планируется укладывать шифер, то стропила должны иметь сечение 50 х 100 либо 50 х 150 мм.

Расстояние между ними делают не меньше 60 и не больше 80 см.

Обрешетку изготавливают из бруса, имеющего сечение 50 х 50 мм или доски сечением 25 х 100 мм.

При устройстве любой строительной конструкции следует помнить, что существуют еще непредвиденные ситуации.

И, поэтому, при расчете сечений стропил и расстояния между ними необходимо предусматривать запас прочности.

Видео о монтаже стропильной системы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Какое расстояние между стропилами двускатной крыши

Возведение крыши – заключительный этап любого строительства. Этот конструктивный элемент представляет собой несущую конструкцию, которая принимает на себя все нагрузки, а затем равномерно распределяет их по поверхности несущих стен дома.

Двухскатная крыша

Двускатная кровля по праву считается самым распространенным вариантом обустройства загородного жилья. И этому существует вполне логическое объяснение. Ни для кого не секрет, что чем проще конструкция, тем более просто ее возвести и тем выше ее надежность и эксплуатационные характеристики.

Двускатная крыша имеет треугольную форму и состоит из двух скатных плоскостей, соединенных в наивысшей точке коньковым прогоном, и такого же количества и формы фронтонов.

В принципе, строительство двухскатной крыши не считается такой уж сложной операцией. Но, несмотря на всю простоту, оно требует к себе максимально ответственного и продуманного подхода.

Конструктивно двускатная крыша имеет два ската, расположенных по отношению к стеновым элементам дома под определенным углом, обеспечивающим ей естественное удаление с ее поверхности осадков. Также двухскатные кровельные конструкции могут быть чердачного или мансардного типа.

Как правило, двускатные крыши устанавливаются на одноэтажных, простых в архитектурном плане сооружениях. Огромным плюсом является и то, что стропила в этом случае не будут отличаться особой сложностью установки.

к оглавлению ^

Угол наклона кровельных скатов двухскатных крыш

Угол наклона двускатной крыши не может быть меньше 5 градусов, а в некоторых случаях он и вовсе может достигать 90 градусов. Только при таком угле наклона кровельных скатов стропила смогут достойно справиться с возложенной на них функцией.

На выбор угла наклона скатов для двухскатной кровли влияет огромное количество факторов, таких как климатические особенности, тип выбранного кровельного материала и архитектурный стиль здания.

Например, пологие крыши идеально подходят для возведения их в районах, в которых постоянно дуют сильные ураганные ветры, а вот конструкции с крутыми скатами – замечательный вариант для тех областей, где выпадает внушительное количество осадков.

Также угол наклона крыши влияет  на ее стоимость , это связано с тем, что на крышу с малым углом кровельных скатов пойдет гораздо больше кровельного материала, чем с большим.

Однако это не единственный важный параметр при строительстве двухскатной крыши. Не менее важным при формировании двускатной крыши является правильный монтаж и крепление стропильной системы, а также размер шага между ее элементами.

Также на качество конструкции влияет крепление стропил к мауэрлату и коньковому прогону. Особо надежное крепление удается сформировать при помощи врубки и дополнительной фиксации соединений болтами.

Расстояние между стропильными ногам (а иначе – шаг стропил) считается одним из самых важных параметров при установке кровли, который оказывает влияние на ее прочностные характеристики.

Правильно рассчитанный шаг между стропилами двускатной крыши позволяет сформировать кровлю, устойчивую к высоким нагрузкам, которым она будет подвергаться в процессе эксплуатации.

Давайте более детально рассмотрим, каким должно быть расстояние между ногами стропил.

к оглавлению ^

Шаг стропил для двухскатной крыши

Расстояние между стропильными ногами двускатной кровли рассчитывается еще во время проектирования. Исправить любые ошибки, допущенные на этой стадии, достаточно проблематично, а поэтому если вы не уверены в собственных силах, то лучше доверить его выполнение профессиональным архитекторам.

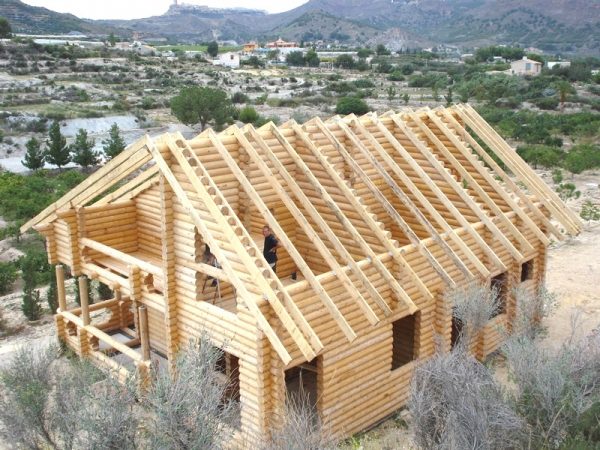

Надежные стропила – это основа любой крыши дома.

к оглавлению ^

Нагрузки

Стропильный шаг рассчитывается с учетом нагрузок, которым будет подвергаться конструкция в процессе эксплуатации, и угла наклона кровельных скатов.

При грамотном расчете обязательно учитывается наличие или отсутствие утеплительного слоя, сечение конструктивных элементов стропильной системы, тип обрешетки и кровельного покрытия. Необходимо правильно рассчитывать нагрузки, так как это поможет не ошибиться при выборе сечения стропила.

Стропильный шаг – это расстояние между двумя соседними стропильными фермами.

Пошаговая инструкция расчета шага стропил для двухскатной кровли:

  • Рассчитываем предполагаемую длину кровельных скатов.
  • Полученное число делим на оптимальные размеры шага.
  • К полученному числу добавляем единицу и округляем результат.
  • Длину скатов делим на округленный результат.

В результате этих нехитрых вычислений вы получите расстояние, на котором следует установить стропила.

Шаг между стропилами невозможно высчитать точно, так как для получения более точных данных необходимо учитывать огромное количество параметров, начиная от ширины утеплительного слоя, вида кровельного материала и даже расстояние между элементами обрешетки двускатной кровли. Стропила, установленные правильно, будут служить верой и правдой вам не один десяток лет.

к оглавлению ^

Шаг стропил под асбестоцементный шифер

Важным параметром асбестоцементного шифера является его значительный вес, благодаря чему он требует установки мощных стропил, способных выдерживать большие нагрузки. Расстояние между стропилами выбирается на основе сечения бруса, используемого для изготовления стропил.

Не менее важно, чтобы было правильно выполнено крепление стропил двухскатной кровли, так как это обеспечит ей высокую степень надежности и длительный эксплуатационный срок.
Оптимальный шаг между стропилами при использовании асбестоцементного шифера не должен быть меньше 800 мм. Благодаря этому стропила смогут легко справиться с возложенной на них задачей.

к оглавлению ^

Стропила для металлочерепицы

Не будем говорить обо всех достоинствах и недостатках этого материала, об этом и так немало сказано. Давайте лучше рассмотрим, каким должен быть шаг между несущими элементами конструкции. Стропила под металлическую черепицу устанавливаются в соответствии с существующими нормами и требованиями.

Чтобы правильно высчитать расстояние между стропилами, необходимо учитывать угол наклона кровельных скатов и интенсивность нагрузок, которым будет подвергаться эта кровля в процессе эксплуатации.

Благодаря низкому весу это покрытие может быть использовано для перекрытия крыш, на которых перед этим была уложена керамическая черепица или асбестоцементный шифер.

Размер между стропильными в этом случае колеблется от 600 до 900 мм, а сечение пиломатериалов равняется 50 на 150 мм. Такой шаг между стропилами позволит создать для крыши максимально надежный несущий каркас.

Однако в районах, характеризующихся снежными зимами, предпочтительнее обустраивать расстояние между стропилами 200 мм, а для изготовления конструктивных элементов использовать брус с сечением 50 на 200 мм.

Для того чтобы не монтировать специальную систему для поддержания утеплителя, можно подогнать расстояние между стропилами под ширину термоизоляционного материала.

к оглавлению ^

Стропила под ондулин

Ондулин или гибкая черепица должен укладываться на сплошную, идеально ровную обрешетку, и лучше, если она будет изготовлена из какого-либо листового материала, что позволит кровле стойко переносить все нагрузки.

Обрешетка крепится к стропильным ногам, располагающимся с шагом от 600 до 1000 мм в зависимости от угла наклона кровельных скатов двускатной крыши.

Правильно выбранное расстояние между элементами стропильной системы гарантирует всему несущему каркасу высокую степень прочности и долговечность всей конструкции.

Рекомендуем почитать:



устройство и монтаж своими руками, видео и фото

Стропильная система для двухскатной крышиСтропильная система для двухскатной крыши
Стропильную систему двухскатной крыши под силу возвести даже новичку, так как это довольно простая конструкция. Для возведения двухскатной стропильной системы необходимо заранее ознакомиться с деталями, подсчитать необходимые материалы для монтажа и выполнить требуемые расчеты. Следует знать, что при расчетах несущая способность данной конструкции зависит от влияния внешних факторов, таких как ветер, снег, а так же давление веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по строительству стропильной системы своими руками.

Требования к строительным материалам

Материалы для двухскатной крышиМатериалы для двухскатной крыши


Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

хранение пиломатериалов

хранение пиломатериаловХранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

нструменты ля монтажа стропильной системы двухскатной крыши

нструменты ля монтажа стропильной системы двухскатной крыши
Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

  • рулетки, разной длины 5, 10, 20 метров;
  • маркеры, карандаши;
  • шнур, для натяжки;
  • молотки, разных назначений, гвоздодер;
  • ножницы, для раскроя;
  • кровельный нож;
  • шпатель;
  • скотч;
  • ножовки, электропила, электродрель с различными сверлами и насадками;
  • шуруповёрт с насадками;
  • разметки, уровни горизонтальный и вертикальный;
  • рейки, линейки;
  • пена монтажная;
  • страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крышиСхема наслонных стропил двускатной крыши

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.
Схема висячих стропил двускатной крышиСхема висячих стропил двускатной крыши

Схема висячих стропил двускатной крыши

Расчет стропильной системы

расчет стропильной системырасчет стропильной системыОпределить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

  • для черепичных кровель, шифера 22 гр.;
  • для металлочерепицы — 14 гр.;
  • ондулин — 6 гр.;
  • профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки
Длина

стропил, мм

Расстояние между стропилами, ммРазмер сечения бруса стропил, мм
до 3000120080 × 100
до 3000180090 × 100
до 4000100080 × 160
до 4000140080 × 180
до 4000180090 × 180
до 6000100080 × 200
до 60001400100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

  1. Мауэрлат.
  2. Лежни.
  3. Стойки.
  4. Стропила.
  5. Подкосы.
  6. Затяжки.
  7. Обрешетка.

элементы стропильной системыэлементы стропильной системы

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясуКрепеж мауэрлата к монолитному железобетонному поясу

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

  • крепиться к стене через армированный железобетонный пояс со шпильками;
  • шпильки вставляются в кладку;
  • простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

  1. Произвести монтаж лежня, при насланных стропилах.
  2. Разметить шаг установки стропильных ног.
  3. Заготовить по размеру стойки.
  4. Установить их, если есть необходимость раскрепить распорками.
  5. Уложить прогон. Проверить геометрию. Установить крепеж.
  6. Примерить первую стропильную ногу, разметить места подрезки.
  7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
  8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
  9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.
Способы крепления стропил к мауэрлатуСпособы крепления стропил к мауэрлату

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

  1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
  2. Устанавливают накладки, деревянные или металлические.
  3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на конькеСпособы соединения стропил на коньке

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

  1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
  2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
  3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

Устройство обрешеткиУстройство обрешеткиПо стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

  • под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
  • под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
  • обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.


Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крышиСхема устройства карнизного свеса двухскатной крыши

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.


Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Из брусков и досок возводится каркас. Эти элементы каркаса соединяют на шипах или в пол дерева, далее все крепится гвоздями. Обшивка производится доской, вагонкой или сайдингом, выдерживая цветовую гамму в отделке фасада здания. Для устройства оконного проема создается каркас по размерам окна. В случает утепленного чердака, необходимо будет утеплить и фронтон. Утеплитель закладывают в середину каркаса. Применяют утеплитель из минерально ваты с пониженной горючесть. С наружной стороны каркас обшивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал вставляют паронепроницаемую пленку или паронепроницаемую мембрану.

расчет под металлочерепицу и профнастил

Стропила, или иначе стропильные ноги, являются скелетом кровли.


Ее основой.

И поэтому от того, насколько правильно рассчитаны параметры стропильной системы, насколько правильно выполнен ее расчет и монтаж, зависит жизнеспособность крыши.

В зависимости от того, какой планируется одна из функций крыши: мансарда или холодный чердак, какой кровельный материал предстоит использовать, стропильная система может меняться.

Если предстоит на жилой дом уложить натуральную черепицу, то система стропил должна быть усиленная.

А если предстоит уложить профнастил на сарай, то подойдет и облегченная система.

С точки зрения геометрии стропильная конструкция является набором треугольников.

Для того, чтобы изготовить стропильную систему нужного размера необходимо знать:



  • угол наклона скатов;
  • сечение доски, из которой изготавливают стропильные ноги;
  • их длину;
  • шаг стропил;
  • размеры разных опорных элементов.

Одним из важнейших показателей, который оказывает большое влияние на прочность системы и ее устойчивость, является шаг стропил.

То есть, расстояние, на котором они располагаются друг от друга.

Для частных жилых домов эта величина, как правило, принимается от 60 до 100 сантиметров.

На величину расстояния между стропильными ногами оказывают влияние очень большое количество всевозможных факторов.

Поэтому требуется выполнение точного расчета этого параметра.

Производят расчет в такой последовательности:

  1. Измеряют длину ската крыши. Затем следует разделить полученную величину на примерный шаг стропильных ног.
  2. К полученному значению следует прибавить единицу и округлить в большую сторону полученное число до ближайшего целого числа . Таким способом произведен расчет количества стропил для одного ската крыши определенной длины.
  3. Теперь имеющуюся длину ската следует разделить на полученное количество стропильных ног. Получаем точное расстояние между ними.

    Которое и принято называть шагом.

  4. Ось всегда проходит по центру стропила.

Следует знать, что промежуток между стропилами для разных видов кровельного покрытия может быть разным.

Даже если длина ската будет одинаковой.

Шаг для различных кровельных материалов

Под металлочерепицу

Кровля из металлочерепицы является сегодня одной из самых распространенных для строительства крыш частных домов.

Этот материал, являющийся имитацией натуральной керамический черепицы, перед своим оригиналом имеет много преимуществ:

  • металлочерепица отличается малым весом и для нее не требуется устраивать усиленную стропильную систему;
  • малый вес существенно упрощает монтаж металлочерепицы и процесс монтажа происходит намного быстрее.

Небольшая масса листов металлочерепицы позволила сделать более простым соблюдение большинства параметров каркаса.

Например, можно существенно снизить толщину основного материала, на обрешетке уменьшить сечение брусьев, шаг установки стропильных ног сделать больше.

Если предстоит в качестве кровельного материала использовать металлочерепицу, то интервал установки стропил может быть в диапазоне 0,65 – 0,90 см.

Сечение стропильной ноги при этом составляет 150 х 50 мм.

Здесь не рекомендуется увеличение расстояние между стропилами, если используется обрешетка из бруска сечением 30 х 50 мм.

В общем же конструкция стропил под укладку листов металлочерепицы от любой другой конструкции принципиально не отличается.

Под профнастил

Пари устройстве крыши из профнастила рекомендуется стропила устанавливать на расстоянии друг от друга в диапазоне 0,6 — 0,9 метра.

Можно делать, конечно, и больше 90 см, но в таком случае придется использовать поперечные балки большего сечения, чтобы стропильная конструкция была устойчивой.

Сечение стропил под профнастил обычно 50 х 100 мм или 50 х 150 мм.

А под профнастил в качестве обрешетки используется доска сечением 30 х 100 мм.

Монтируют доски обрешетки обычно на расстоянии друг от друга в 50 см.

Величина расстояния зависит от того, какую толщину и высоту будет иметь используемый материал.

Следует помнить при устройстве обрешетки, что самая крайняя доска, которая укладывается на карнизе, должна иметь толщину на 10 — 15 мм больше, чем у рядовых досок.

Под шиферную кровлю

Несмотря на то, что много нового кровельного материала появилось в последнее время, до сих пор одним из самых востребованных остается асбестовый шифер.

Поскольку вес у этого материала значительный, то под него выбирают стропильные ноги, имеющие сечение 50 х 100 и 50 х 150 мм.

Расстояние между стропилами под шифер выбирается 60-80 см.

Для изготовления обрешетки используется доска сечением 25 х 100 мм или брус сечением 50 х 50 мм.

А вот интервал между досками обрешетки зависит от угла наклона скатов.

Если уклон невелик, то лист опирают на 4 бруска.

Если же угол наклона приличный, то будет достаточно трех брусков.

Под мягкую кровлю

С расстоянием между стропилами при укладке мягкой кровли поступают проще всего: его делают таким, чтобы между ними мог поместиться выбранный вами утеплитель.

Еще о том, чем покрыть крышу на даче.

Фотографии фальцевой кровли смотреть по ссылке. Технические характеристики, достоинства и недостатки этого типа кровли.

Как покрыть крышу профнастилом здесь. Подготовка к работе, выбор инструмента, порядок монтажа кровли, правила безопасности.

Поскольку обрешетка под мягкую кровлю устраивается сплошная.

Из фанеры или доски.

И стропильные ноги оказываются надежно скрепленными между собой.

Расстояние между стропилами для мансардной крыши

Стропила мансардной кровли на себя принимают вес кровельного пирога, давление снега, ветровую нагрузку.

Но, поскольку чердачное помещение является жилым, то стропильная система имеет оригинальную конструкцию.

Шаг стропил в случае применения мансардной крыши может равняться 120 см, если используется легкий кровельный материал.

Если же материал используется тяжелый, то устанавливают стропильные ноги с интервалом в 60 — 80 см.

Если пролет имеет большую величину – 5 метров и более, то под стропила устанавливают подкосы.

В принципе, расчет шага стропильных ног выполнить несложно.

Большинство онлайн – калькуляторов, которые предназначены для расчета параметров стропильной системы, одновременно рассчитывают и шаг стропил.

Достаточно вбить параметры своей кровли в определенные поля и готово!

Но следует знать, что программы и онлайн калькуляторы существуют как бесплатные, так и требующие оплаты!

Видео о монтаже стропильной системы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+
