Струбцины монтажные, столярные и слесарные

Полезная информация

Струбцина – это приспособление с зажимным механизмом для фиксации деталей при обработке или склеивании двух элементов изделия. С их помощью предмет закрепляется в неподвижном положении, что облегчает работу мастера и позволяет достичь качественного результата. В столярных мастерских при выполнении ремонтных или монтажных работ, а также для сварки широко используются струбцины всех видов: угловые, винтовые и других конструкций.

Устройство и принцип действия

Эти зажимные приспособления обычно состоят из рамы (F-образные) или скобы (G-образные слесарные струбцины). Также имеется подвижная часть, которая приводится в действие при силовом воздействии на рукоятку и сжимает или разжимает фиксирующие элементы. Струбцины различаются по типу механизма.

Виды струбцин

• Винтовая – в струбцинах такой конструкции имеется винт и Т-образная рукоятка, при повороте которой губки сжимаются или разжимаются. Их также применяют для фиксации труб при работах с сантехникой.
• Монтажная струбцина – применяется для крепления труб и других элементов коммуникаций, а также для зажима деталей конструкций при поднятии на высоту.
• Угловая – струбциной такой конструкции можно удерживать при склеивании или сварке элементы рам, уголков и т.д.
• Струбцина быстрозажимная – приспособление для быстрой фиксации, которое имеет рычажно-осевой механизм, что позволяет облегчить усилия пользователя при зажиме детали – достаточно одной рукой переместить рукоять в нужное положение.
• Ручная струбцина, или пружинный зажим – имеет две рукоятки, при разведении которых зажимные части разводятся, а при обратном действии сводятся, фиксируя какой-либо предмет. Пружинный механизм значительно облегчает усилия пользователя. Этой разновидностью монтажных струбцин пользуются для склеивания мелких деталей, удержания небольших предметов из мягких материалов (дерева, картона, пластика и т.
  д.).

Важно знать при выборе струбцин

Рабочий ход определяет, на какое расстояние раздвигаются фиксирующие элементы слесарной струбцины. Чем больше этот показатель, тем более крупные детали можно зажимать. У разных моделей он может составлять от 20 до 350 мм.

В нашем интернет-магазине вы можете узнать цену на столярные струбцины и купить нужную модель. Сделайте заказ прямо сейчас по телефону или через форму на сайте!

Струбцины фото. Струбцина — это зажимное приспособление для крепления деталей. Струбцина своими руками

Струбцина. Виды. Устройство. Работа. Применение. Особенности

Струбцина – это вспомогательный инструмент, который применяется для закрепления деталей путем прижатия между собой или к требуемой поверхности. Они широко используются столярами и сварщиками. Обычно инструмент состоит из двух частей – рамки и зажимного механизма. Рамка обеспечивает жесткость конструкции, а зажимной механизм позволяет фиксировать детали. Фактически, струбцины имеют аналогичную конструкцию, что и слесарные тиски или механизм крепления ручной мясорубки к столешнице. Инструмент может иметь различные конструкции и размеры, в связи с чем сила его сжатия может существенно отличаться.

Разновидности струбцин

Стоит отметить, что конструкция струбцины более хлипкая, чем у тисков, поэтому она не может создать столь надежную фиксацию. Кроме этого, ее возможности существенно ограничены размерами рамки. В связи с этим для достижения качественного закрепления различных заготовок применяется по нескольку струбцин. Для отдельных задач, к примеру, для склейки столярного щита, их могут использовать десятками. У столяров есть такое выражение – «струбцин много не бывает». Действительно, чем больше их закрепить при сжимании дощечек во время склейки, тем надежней они приклеятся.

Струбцина может быть изготовлена из древесины или металла. Последние являются более надежными в связи с большей жесткостью и не подверженностью влиянию влаги. Инструмент позволяет не только фиксировать требуемые элементы к нужной поверхности, но и регулировать силу нажатия. Это особенно важно, если идет работа с мягкими материалами, на которых может остаться вмятина Струбцины также называют зажимами.

По структурным особенностям они бывают:

• G-образные.
• F-образные.
• Торцевые.
• Угловые.
• Автоматические.
• Пружинные.
• Ленточные.
• Трубные.

Каждая разновидность предназначена для выполнения определенной цели. Не существует полностью универсального инструмента, способного заменить сразу все.

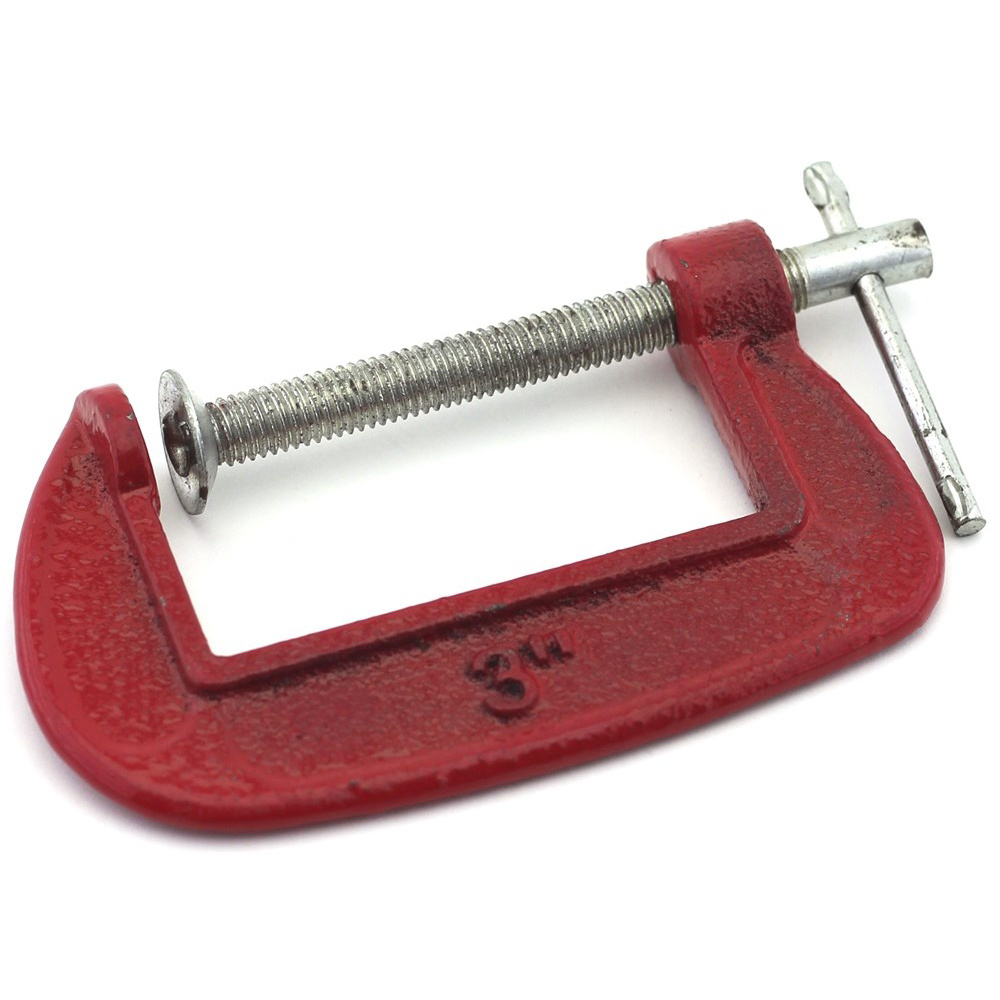

G-образная струбцина

Такой инструмент получил свое название в связи со схожестью с латинской буквой «G». Этот тип относится к практически универсальной категории струбцин. Он есть в распоряжении абсолютно каждого столяра, который занимается склейкой деталей. Данная конструкция позволяет закрепить заготовку, прижав ее к краю столешницы или другой ровной поверхности. В связи с этим она часто покупается как дешевая замена тисков. Принцип действия данной конструкции совершенно идентичен зажиму, используемому для крепления ручной мясорубки.

Зажим состоит из рамки, сделанной в форме буквы «С». В одном из ее краев имеется отверстие с накатанной резьбой, в которую вкручен специальный винт с удобной ручкой для закручивания. Противоположный край скобы выполнен в виде плоской губки. Заготовка устанавливается между вершиной винта и губой скобы, после чего поджимается. Такой инструмент очень надежный и обеспечивает большую силу прижима. В нем нет никаких люфтов, что обеспечивает легкую работу с заготовками и отсутствие необходимости периодического поджатия. С помощью таких зажимов можно провести склейку деталей, прижать друг другу листовой металлический материал для сваривания, или просто закрепить плоскую деталь для обработки шлифмашинкой или напильником.

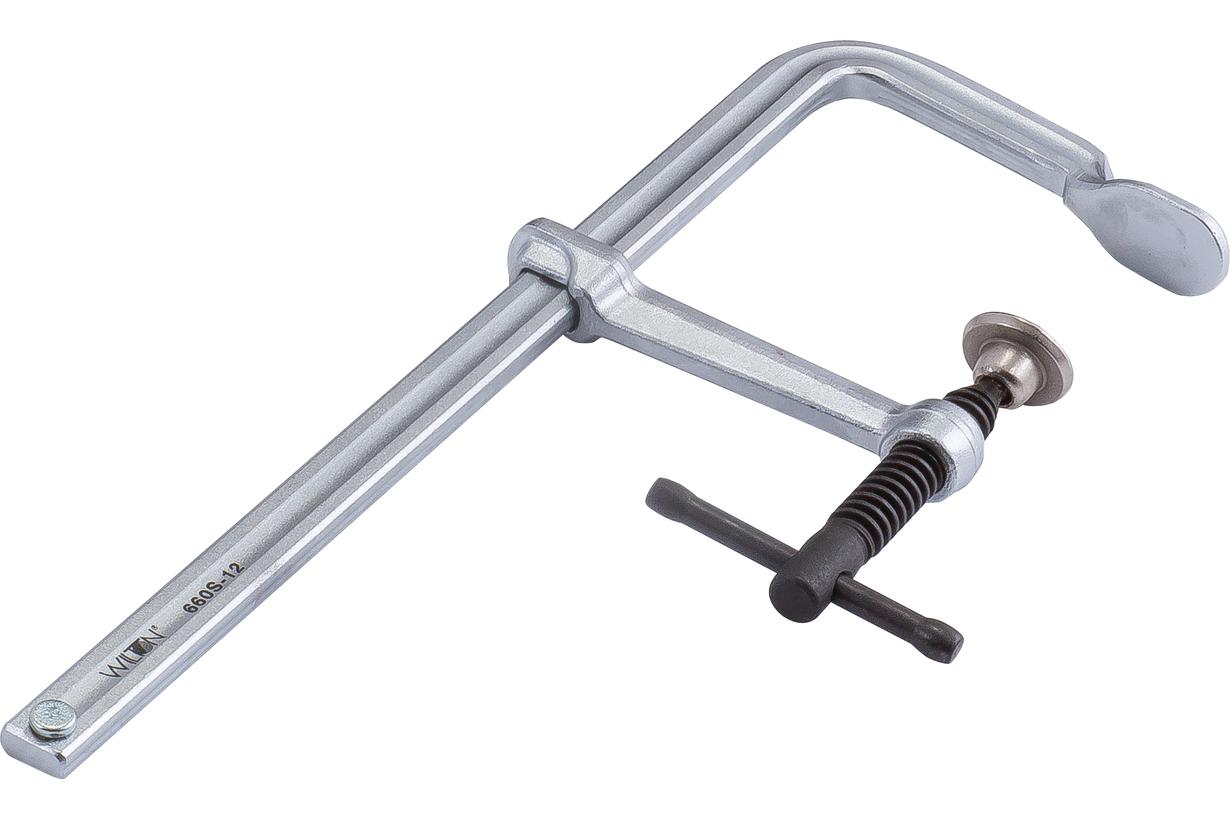

F-образная струбцина

Данная конструкция является менее надежной, чем предыдущая, но при этом имеет более широкий диапазон регулировки. Инструмент состоит из направляющей шины, на которой с одной стороны намертво закрепляется неподвижная губка, а на второй продет подвижный элемент с винтом для поджима. Благодаря тому, что рамка позволяет проводить регулировку не только с помощью винта, но и менять ширину захвата скобы, можно работать с деталями различной толщины. На вершине губки и на лапке винта имеются резиновые накладки, которые предотвращают появление следов на мягких материалах.

Для того чтобы провести регулировку скользящей рамки необходимо полностью ослабить струбцину от нагрузки и провести регулировку. Чтобы зажать детали, нужно плотно притянуть лапку винта к их поверхности и начать его закручивать. В результате угол скобы меняется, и она не может больше скользить. Благодаря этому обеспечивается надежное затягивание механизма фиксации. Данный инструмент часто используется столярами, но все же они предпочитают другие разновидности зажимов, поскольку для работы с F-образными струбцинами необходимо задействовать обе руки.

Торцевой зажим

Торцевая струбцина имеет очень похожую конструкцию, что и G-образная. Она состоит из цельнолитой скобы, имеющей форму буквы «С». Данную разновидность зажимов очень легко узнать благодаря наличию трех регулировочных винтов. Этот инструмент широко используется в столярном деле для приклеивания накладок на торцы мебели, в частности столешницы. Данный тип обеспечивает очень надежную фиксацию, при этом является весьма неудобным. Дело в том, что довольно трудно удерживать зажим, затягивать его винты, а также поддерживать накладку, которая фиксируется на торец.

Угловые струбцины

Этот тип зажимов является практически самым узнаваемым благодаря особой конструкции. Он применяется исключительно для склейки деревянных брусков или досок под углом 90 градусов. С помощью таких зажимов делаются ящики для столов, шкафчики и прочая мебель. Такие струбцины имеют очень прочную литую основу с несколькими выступающими пятками, обеспечивающими соблюдение прямого угла. Зачастую такой зажим имеет только один винт, но бывает и больше. Использование этого типа струбцин дает гарантию того, что угол будет соблюден правильно. Зачастую основа инструмента имеет сквозные отверстия на корпусе, что позволяет проводить фиксацию к верстаку.

Стоит отметить, что такие зажимы ограничены по толщине заготовок, которые могут зафиксировать.

Автоматический тип

Автоматическая струбцина также называется быстрозажимной. Этот инструмент является излюбленным профессионалами, благодаря тому, что работать с ним очень легко. Распространенным недостатком этого типа является довольно слабая фиксация, но это бывает только у дешевых моделей.

Эта конструкция представляет собой металлическую шину, на которую фиксируется две губки. Одна является подвижной, а вторая нет. Затягивание подвижной части осуществляется с помощью специального механизма, который задействуется путем сжимания двух ручек, закрепленных на ней. Главное преимущество этого инструмента заключается в том, что он является одноручным. Его можно зафиксировать даже в том случае, если вторая рука занята. Нужно отметить, что создаваемое прижимное усилие у данной конструкции довольно большое. При длительном использовании элементы механизма изнашиваются, поэтому установленное усилие может ослабнуть. Главный недостаток инструмента в том, что его губки сделаны из пластика. Хотя он и армирован стекловолокном, но не может сравниться прочностью с металлом.

При выборе автоматических моделей следует обратить внимание на те, которые позволяют проводить трансформацию с перестановкой губок. С их помощью можно не только притягивать изделия друг к другу, но и наоборот раздвигать их. Это позволит разбирать шиповые соединения, а также делать специфическую сложную склейку.

Пружинные струбцины

Пружинная струбцина является одной из самых несовершенных инструкций, поскольку она не позволяет проводить регулировку усилия при сжатии. Фактически она является большой прищепкой, подобной той, что используется для развешивания белья на просушку. Данный инструмент имеет в своей конструкции пружину, которая и создает усилие. Чем дольше она используется, тем легче становится ее сжатие. Со временем струбцины не способны работать так же эффективно, как и в начале. Этот тип инструмента можно использовать одной рукой. Обычно пружинные струбцины применяются для деликатных работ, в которых не требуется большое усилие сжатия. К явным недостаткам таких моделей можно отнести очень маленький захват.

Ленточные

Ленточная струбцина является довольно узкоспециализированной, поэтому ее обычно применяют только столяры для сборки рамок и круглых стульев. Также они используются бондарями для фиксации клепок при сборке деревянных бочек. Такой зажим состоит из жесткой тканевой ленты и механизма с блоком натяжения. С помощью такого приспособления можно равномерно распределить сдавливающую нагрузку по всей поверхности элементов, которые притягиваются.

Трубные струбцины

Трубная струбцина применяется при склеивании больших щитов, из которых обычно делают двери или столешницы. Эта конструкция представляет собой металлическую трубу, на которой фиксируется две губки. Одна передвигается и фиксируется на трубке с помощью стопора, а вторая закреплена неподвижно. Последняя имеет винт с небольшим ходом, который позволяет поджать заготовки плотно друг к другу.

Одним из преимуществ трубного типа является возможность захвата широких щитов. Кроме того, склеиваемые дощечки прижимаются не только друг к другу, но и равняются по трубке, на которой лежат. Для того чтобы получаемый щит был идеально ровный, трубные струбцины фиксируются с обеих сторон. Это позволяет прижать бруски к трубам, исключив образование брака при склейке в виде горбов.

Стоит отметить, что данный инструмент является весьма длинным, поэтому работать с ним довольно трудно. Для создания щитов он является незаменимым, но вот применять его только для фиксации небольших деталей к столешнице совершенно неудобно. Подобные струбцины обычно крепятся на стандартных стальных трубах, которые используются в водопроводе. Благодаря этому, при необходимости провести склейку очень широкого щита, когда возможность заводской струбцины ограничена, можно сменить используемую в ней трубку на более длинную.

Похожие темы:



tehpribory.ru

Струбцина

Тому, кто занимается столярной работой, не обойтись без разнообразных зажимов. Как правило, большинство из них называют струбцинами.

Струбцины помогут не только разобрать или собрать изделие, но и выступят в качестве третьей руки, когда надо скрепить детали для обработки. Со временем в домашней мастерской появится обширный ассортимент различных струбцин, но стоит заметить, что их не бывает слишком много (фото 1).

Зажимов слишком много не бывает…

Однако укомплектовать мастерскую полным набором струбцин хорошего качества — дорогое удовольствие. А их так много, разных типов и размеров, что выбор может поставить в тупик любого (фото 2).

…но выбор может сбить с толку

Остановимся на наиболее распространённых струбцинах и зажимах.

«Оконные» струбцины

При изготовлении щитов, когда склеиваются узкие доски с целью получить широкие заготовки (например, для столешницы), потребуются «оконные» (иногда их называют и дверными) струбцины для фиксации склеиваемых деталей (фотоЗ). Вместе с G-образными струбцинами они — основные помощники при фиксации деталей, их высококачественные образцы — дорогие, и выпускаются они разных размеров (фото 4).

Для изготовления мебельных щитов понадобятся «оконные» струбцины…

…разных размеров

Разница в цене между длинными и короткими струбцинами — незначительная, но, если в мастерской мало места для коротких, с длинными «оконными» струбцинами не всегда можно собрать небольшой корпус. Часто длинные струбцины слишком громоздкие и неуклюжие для маленьких изделий (фото 5), поэтому неизбежно понадобятся несколько коротких струбцин. Но если нужно изготовить предмет мебели с каркасным корпусом, то без длинных струбцин не обойтись.

Если длинные струбцины кажутся слишком громоздкими…

Удлинительные штанги

Удлинительные штанги позволят превратить короткие струбцины в длинные (фото 6). Здесь снова важно качество узлов. Штанги должны быть прямыми и прямоугольными, головки — хорошо обработанными с чисто нарезанной резьбой, обеспечивающей равномерное создание большого усилия при затягивании (фото 7). Обычно у дешёвых струбцин штанги прогнуты и скручены, а резьба настолько грубая, что не обеспечивает правильную затяжку.

.. .для коротких можно купить удлинительные штанги…

…но предварительно нужно убедиться, что при затягивании усилие растёт равномерно, без скачков.

Струбцина используется не только для склеивания деталей, но и для фиксации частей при пробной сборке, обычно на громоздких изделиях, когда нет помощника, а своих рук не хватает (фото 8).

«Оконные» струбцины могут работать как дополнительная пара рук…

Чтобы губки струбцин не оставляли следов на поверхностях фиксируемых ими деталей, используют разные подкладки (фото 9).

…а чтобы не повредить поверхности деревянных деталей, под губки подкладывают планки.

Для начала целесообразно приобрести пару струбцин длиной 900 мм с удлинительными штангами, а позже прикупить пару струбцин длиной 600 мм и 1200 мм. При работе с изделиями из щитов и панелей обычно требуется прижать крышку и дно так, чтобы свести к минимуму любое их искривление. Поэтому даже для простых сборочных работ понадобятся много струбцин, и наверняка больше, чем можно предположить (фото 10).

Даже для простейшей сборки струбцин потребуется довольно много

Струбцина с Т-образными штангами

При изготовлении массивных изделий стоит подумать о струбцинах с жёсткими штангами Т-образного сечения, предназначенными для сборки дверных полотен и больших рам (фото 11). За счёт удлинительных штанг можно получить струбцины длиной до 2,7 м, что перекроет габариты большинства изделий.

Струбцина со штангами Т- образного сечения незаменимы при изготовлении массивных изделий

G-образные струбцины

G-образные струбцины выпускаются разных размеров (фото 12). И лучше на них не экономить, а приобрести столько, сколько можно, так как именно такие струбцины используются при проведении большинства работ (фото 13). Самые ходовые из них — с шириной захвата 100 и 150 мм, но при первой же возможности нужно пополнять «парк» струбцин экземплярами больших размеров. И тут оправдано приобретение качественных образцов, так как скобы дешёвых струбцин прогибаются, и поэтому с ним трудно работать.

У многих из них губки полностью не смыкаются, следовательно, они бесполезны для тонких деталей (фото 14). Но встречаются в продаже и облегчённые струбцины, довольно дешёвые при превосходном качестве (фото 15).

G-образные струбцины выпускаются разных размеров…

…и желательно, чтобы в домашней мастерской они присутствовали.

Часто дешёвая струбцина приходится применять с дополнительными подкладками при фиксации тонких деталей…

…но, так как стоят они недорого, им тоже найдётся место в мастерской.

Есть также специализированные G-образные струбцины с увеличенной глубиной захвата, что позволяет им дотянуться в места, недоступные обычным G-образным струбцинам. Поэтому желательно иметь и пару таких струбцин, а использовать их можно и при выполнении «нормальной» работы (фото 16).

Нужны пара G-образных струбцин с глубоким зевом…

Для фиксации накладок есть струбцина (кромочная), прижимающие детали сразу в двух направлениях (фото 17).

… и несколько кромочных струбцин.

«Скоростные» зажимы

Склеиваемые узлы могут быть слишком крупными даже для самых больших G-образных струбцин. В этом случае, возможно, лучшее решение — использовать «скоростные» струбцины, так как их губки могут быстро раздвигаться на довольно большое расстояние в обоих направлениях (фото 18). Однако эти струбцины с досылкой губки развивают весьма ограниченное усилие и скорее являются приспособлениями удерживающими, чем затягивающими (фото 19). Поэтому при их покупке лучше остановить свой выбор на образцах с мягкими пластиковыми накладками на губках, что позволит потом сэкономить не один час на прилаживании прокладок, которые вечно выскальзывают при установке струбцины.

У «скоростных» зажимов большой диапазон перемещения губок в обоих направлениях…

…а кроме того, удерживающее приспособление часто нужнее стягивающего.

Струбцина пистолетного типа

Ещё один тип струбцин, о котором нельзя не упомянуть, — «пистолетные» (фото 20). Они — безусловная находка, особенно если приходится работать в одиночку, так как управляются одной рукой, и можно, удерживая деталь, одновременно прижимать её струбциной (фото 21). Размеры их — от очень маленьких, прекрасно подходящих для изготовления моделей, до мощных распорно-зажимных образцов с разворачивающимися губками, которые можно использовать и для разборки соединений, и для стягивания деталей (фото 22). На их губках уже есть защитные резиновые накладки.

В арсенале нужно оставить место и для струбцин пистолетного типа…

…так как работать с ними удобно и одной рукой.

Более того, такими струбцинами можно и стягивать детали, и отжимать друг от друга.

Быстрое перемещение губок этих струбцин по рейке делает их идеальными инструментами при креплении заготовок к верстаку (фото 23). Недорогие образцы таких струбцин прекрасно подходят, например, для приклеивания кромочных накладок, где скорее нужно их количество, чем серьёзное усилие стягивания.

Струбцины пистолетного типа прекрасно подходят для быстрого крепления деталей к верстаку…

Зажимы типа «клещи»

Для ускорения работы неоценимы и лёгкие зажимные клещи типа захватов. Они тоже сделаны для работы одной рукой. Это столярный эквивалент любимых многими быстросъёмных зажимов сварщика (фото 25). Если такие есть в мастерской, использоваться они будут регулярно, например, чтобы скрепить одинаковые детали в пакет и обрабатывать их заодно (фото 26), или для фиксации тонких накладок, когда нужно удержать их на месте, но при этом иметь некоторую свободу на подгонку (фото 27).

…а дешёвые можно купить взамен кромочных струбцин.

Зажимы типа «клещи» работают быстро…

…и полезны для удержания в пакете одновременно обрабатываемых деталей…

.. .или для фиксации тонких накладок.

Пружинные зажимы

Для действительно лёгких работ по фиксации деталей приобретите набор пружинных зажимов (фото 28), дешёвых и универсальных. Особенно они пригодятся при реставрационных работах, когда нужно придержать маленькие вставки отдельных деталей или шпона.

И наконец… Если предстоит делать рамы для картин, подумайте о приобретении ленточного зажима (фото 29). Другой полезный зажим — угловая струбцина для соединений деталей на ус (фото 30).

А там, где не подойдёт ни одна струбцина, выручит набор тяжёлых грузов (фото 31). Они тоже частенько используются в мастерской.

Для реставрационных работ пригодятся пружинные зажимы.

При изготовлении рам для картин сложно переоценить ленточные зажимы.

А ещё понадобятся струбцины для соединения деталей на ус.

Тяжелые грузы тоже нужны в мастерской.

mainstro.ru

что это такое, описание и применение F- и G-образных, ленточных и трубных струбцин

У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.

Столярные струбцины – общее описание

Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

Простейшая ручная струбцина состоит из основной рамы и подвижных элементов, которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

Виды слесарных и столярных струбцин

Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

• угловая;
• монтажная;
• винтовая;
• ручная;
• быстрозажимная.

При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

Разновидности струбцин

Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.

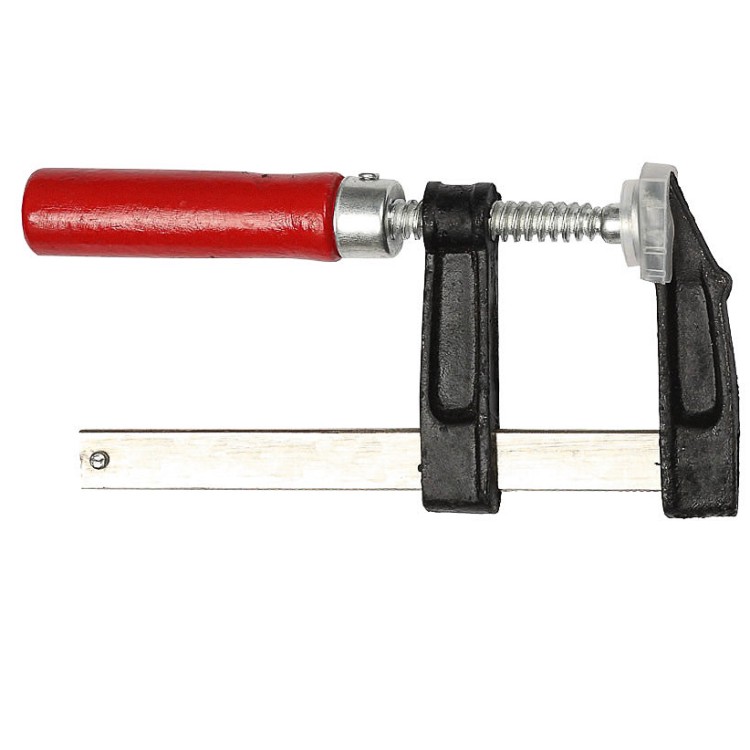

F-образные струбцины

Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев, который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.

Зажимы разделяются на два типа:

1. Light duty (для легкого использования). Такие достаточно тонкие и узкие приспособления не очень много весят и не занимают много места.
2. Heavy duty (для более тяжелых работ).

F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно, так как приходиться держать их двумя руками и потом закручивать.

Ленточные струбцины

Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.

Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.

Длина ленты в ременных зажимах такова, что ей можно обмотать корпус любой многогабаритной конструкции, затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.

Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.

При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки, которые значительно расширят функционал зажима.

Трубные струбцины

Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.

Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам, которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.

Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.

Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.

G-образные струбцины

Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.

G-образные струбцины должны быть обязательно хорошего качества, так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.

Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.

Разделяются приспособления и по виду материала изготовления:

1. Стальные кованые струбцины позволяют прилагать большие усилия сжатия. Поэтому применять их можно даже во время сварки для фиксации стальных балок.
2. Чугунные зажимы менее прочны, так как от чрезмерного усилия хрупкий чугун может лопнуть.

Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.

Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.

Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ рекомендуется иметь столярные струбцины различных размеров и видов, не забывая при этом правильно за ними ухаживать.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Что такое струбцина угловая, и как она устроена?

Наверное, каждому из нас приходилось в жизни производить сборку мебели, и поэтому многие знают, что при сверлении нескольких досок малейший сдвиг деталей может привести к несостыковке обоих устройств. В результате этого мебель становится кривой и некрасивой. Поэтому опытные сборщики в своей работе задействуют специальные угловые струбцины. О них мы сегодня и поговорим.

Характеристика

Данный инструмент являет собой совокупность деталей, в которых обе доски состыковываются под прямым углом и при помощи специальных зажимов закрепляются на своем месте. И какая бы вибрация от сверления отверстий ни происходила, обрабатываемый материал стойко будет держаться на своем месте.

Преимущества

По своим свойствам струбцина столярная угловая имеет целый ряд преимуществ:

1. Соединение двух досок осуществляется под определенным углом, что дает гарантию на безупречно точное выполнение столярных работ.
2. При помощи зажимов можно полностью контролировать состояние обрабатываемых деталей и не позволять им менять свое положение при склеивании, соединении шурупами либо специальными крепежными элементами.
3. Струбцина угловая может держать доски в заданном положении именно столько, сколько необходимо для этого.
4. Благодаря наличию данного инструмента можно состыковывать даже изделия разной толщины. При этом угол наклона их будет одинаковым.
5. Использование данного элемента не влечет за собой задействование каких-либо других технических инструментов.

Устройство механизма

По своей конструкции струбцина угловая являет собой неподвижную металлическую раму с пазами, расположенными перпендикулярно относительно друг друга. При этом к пазам присоединяется дополнительно подвижная часть, которая представляет собой прижимную планку, фиксирующую вставленный в механизм лист ДСП либо деревянные доски. Соединение данной части осуществляется при помощи винтов. Также струбцина угловая имеет в своей конструкции неподвижный элемент. Кстати, подобную конструкцию, состоящую из подвижной и неподвижной части, имеет также струбцина слесарная.

В продолжение о конструкции… Неподвижная часть, как правило, имеет несколько отверстий либо зажимов для крепления в тисках или верстаке. Сдвигающиеся губки данной части на поверхности имеют чаще всего резиновые или пластмассовые накладки, служащие для предотвращения возникновения царапин на том или ином закрепляемом материале. Зачастую такие механизмы имеют 1 зажим, состоящий из одного болта, который обеспечивает симметричное прижатие материала к неподвижным упорам устройства. Встречаются также устройства с двумя зажимами, однако они пользуются меньшей популярностью, нежели первые.

Применение

Струбцина угловая чаще всего применяется для сборки фасадных рамок, поскольку конструкция струбцины предполагает наличие специальных регулируемых губок, фиксирующих устройства под прямым углом. Обрабатываются в основном деревянные материалы, чаще всего при сборке и ремонте корпусной мебели либо дверных рам.

fb.ru

это зажимное приспособление для крепления деталей. Струбцина своими руками :: SYL.ru

Струбцина – это стягивающее зажимное приспособление, которое используется в работе с деревом и металлом, бумагой и кожей. В столярных мастерских при помощи струбцин склеивают между собой детали, доски и щиты, при сварочных работах зажимают плотно части металлических изделий. В делопроизводстве их используют при подшивке документов для архивации, а в автомастерских ими зажимают части механизма при ремонтных работах. Сапожник с ее помощью лучше склеивает подошвы.

Струбцина – это нужная деталь и в домашнем обиходе. С помощью них можно прикрепить точилку для карандашей к письменному столу или настольную лампу к прикроватной тумбочке. Даже при замене батарейки в хороших дорогих часах потребуется помощь струбцины, чтобы плотно прикрыть заднюю крышку. Ведь при качественной герметичности она закрывается очень туго.

Можно купить готовую струбцину в магазине, но обычно на производстве требуется сразу несколько разных изделий, а стоят они довольно дорого, поэтому большинство мастеров начинают задумываться над изготовлением струбцины своими руками.

Виды струбцин

Для работы необходимы разные виды таких зажимных устройств. Делают их из металла или прочной древесины. Бывают они разной формы: F и G-образные, ленточные, кромочные, трубные, быстрозажимные, винтовые, угловые или монтажные. Но как бы струбцины не различались по своему устройству и внешнему облику, цель у всех приспособлений одна: крепко зафиксировать изделия для дальнейшей обработки или соединения деталей между собой.

Изготовив такую конструкцию самостоятельно, можно крепко соединить между собой не только деревянные, но и металлические части. Используют такие струбцины для сварки.

Для работы нужны стальной уголок, имеющий толщину 4 мм и размер 40 мм, пластины 50 мм, шпильки с резьбой, гайки, шайбы и прутки, сварочный аппарат, дрель.

Под углом 90 градусов нужно приварить пластины к уголкам. С каждого бока прикрепить тоже при помощи сварки червячную конструкцию, представляющую собой небольшой кусок уголка с приваренной упорной гайкой, в которую сверху вкручивается вороток с отверстием для металлического рычага. На противоположной стороне собирается упорный механизм, состоящий из двух шайб. Упор свободно прокручивается на шпильке.

Такая угловая струбцина – это надежное крепление деталей под прямым углом, которое можно использовать не только для сварочных работ, но и в столярной мастерской при работе с деревом или фанерой.

Простая модель для склеивания углов

Для изготовления такой струбцины своими руками понадобится четыре одинаковых по размеру стальных уголка, шпилька с резьбой, две гайки барашковые, дрель, сварочный аппарат.

Два уголка приваривают между собой под прямым углом, получая ровный квадрат в сечении. Следующим этапом будет приваривание шпилек с резьбой, вставленных в просверленное отверстие по такому же диаметру. В оставшихся уголках также необходимо просверлить отверстия. Готовую струбцину собирать легко. Для этого нужно всего лишь зажать склеенные деревянные детали с помощью барашковых гаек.

При необходимости склеивания больших плоскостей, можно взять стальные уголки большей длины и установить дополнительные шпильки еще и снизу струбцины.

Самодельная ленточная струбцина

Такой тип зажимов используют часто для изготовления рамок для картин или фотографий. Такая струбцина — это универсальный мобильный механизм, с помощью которого можно склеивать углы рамок различного размера.

Для изготовления такого удобного приспособления понадобится фанера 6 мм, деревянный брусок, толстая фанера 10-15 мм, лобзик, шуруповерт, металлический угольник, простой карандаш, плотная лента с зажимом, болты, шайбы, барашковые гайки.

Первым шагом будет изготовление «столика». Для этого берем прямоугольный лист фанеры и снизу с двух противоположных сторон прикручиваем на шурупах два деревянных бруска. Дальше нужно четко промерить и начертить диагонали, по которым будут лобзиком выпиливаться прорези для конструкции.

Следующим шагом будет изготовление из толстой фанеры четырех держателей рамок. Сначала нужно выпилить 4 одинаковых куска фанеры прямоугольной формы, потом с помощью металлического треугольника обрисовать на одной стороне одинаковые прямые углы и вырезать их. Также нужно изготовить прорезь для болта, чтобы струбцина имела мобильность и могла сдвигаться влево-вправо. Чтобы натянутая лента не соскакивала, можно вырезать углубление с противоположной стороны от уголка.

Струбцина быстрозажимная

Такой тип зажимного механизма рассчитан на выполнение работ, не требующих особо сильного и плотного сжатия деталей, так как не обладает крепким соединительным эффектом. Такой струбциной можно временно и быстро зафиксировать деталь, например, при нарезании. Работает она за счет эксцентрика, находящегося в середине одной из частей зажимного устройства.

Для изготовления понадобятся деревянные бруски или толстая фанера, металлическая пластина, саморезы, шурупы, болты, дрель, циркулярная пила, наждачная бумага.

Первым делом подготавливаются деревянные бруски. Форма их может быть различной, по желанию мастера. Это не играет большой роли. В задней части делается распил, примерно 6-7 см. В неподвижную часть струбцины вставляют металлическую пластину с предварительно просверленными отверстиями и надежно скручивают болтами. На подвижной части крепления не проходят через пластину, а располагаются по краям. Планка должна двигаться вверх-вниз.

Дальше работа продолжается уже над подвижной деталью. На пиле делают продольный распил, оставляя тонкую полоску снизу. Она будет выполнять роль зажима и должна двигаться. Распил делают и для эксцентрика, который прикручивают в верхней части детали.

Эксцентрик выполнить легко. Циркулем на бумаге рисуют полукруг, концы которого соединяют углом. Получается форма капли. Переносят размеры на тонкую фанеру и вырезают пилой. Чтобы эта деталь выполняла свою роль и оказывала давление на двигающуюся часть планки, центр полукруга смещаем на 1 см и просверливаем отверстие, прикрепляя к верхней планке шурупом. При повороте эксцентрика, деталь плотно фиксируется и быстро зажимается.

Зажимное устройство для стола

Очень удобна в употреблении и легка в исполнении струбцина настольная. Берется деревянный брус, кусок фанеры, болты, дрель, шпилька с резьбой и металлическая палочка для рычага. На лист фанеры прикручиваются болтами два бруска, которые неподвижно располагаются на столе. Затем устанавливается само зажимное устройство.

В одном из брусков сверлится отверстие, в которое вставляют шпильку с резьбой, надежно вкрученной в брусок меньшего размера под прямым углом. На свободный конец вставляется рычаг для удобства. Очень быстро и просто, справится даже новичок.

Простой зажим из дерева

Такая G-образная конструкция предназначена удерживать две плоскости при склеивании. Изготовив несколько экземпляров, можно зафиксировать все углы. Для работы понадобится деревянный брус, фанера, шпилька с резьбой, гайка, шурупы.

Скрутив три одинаковых куска деревянного бруса, прочно фиксируем с помощью двух прямоугольных кусков фанеры. Дальше сверлим отверстие для шпильки. Чтобы она хорошо двигалась, можно в деревянный брус туго вбить гайку, по которой будет свободно крутиться шпилька. Ручку можно сделать на свое усмотрение или деревянной, или вставив простой рычаг из металлической палочки.

Установка светильника

С помощью зажимов можно переставлять настольную лампу в удобное для чтения место: на письменный стол, кровать, тумбочку или подвесную полку. Лампа на струбцине удобна в использовании, поэтому популярна.

Такие быстрозажимные приспособления, как струбцины, можно использовать во всех областях жизни и производства. Изготовливать их своими руками несложно, нужно только выделить немного времени и иметь желание. Удачной работы!

www.syl. ru

Столярная струбцина (типы, назначение)

Столярная струбцина — советы при покупке

Струбцина является вспомогательным видом инструмента, который часто используется в качестве фиксирующего инструмента, для зажима каких-нибудь деталей, материалов и прочего, что необходимо в столярном или слесарном деле. В этой статье мы поговорим о видах столярной струбцины, о её назначении и о том, на какой вспомогательный инструмент обратить свое внимание во время покупки. Что ж, давайте перейдем к подробностям.



Назначение и область применения струбцины

Итак, в каких же случаях используется струбцина? – Примеров можно приводить очень много. Например, для склеивания двух деревянных деталей. Так как при склеивании, плотное соприкосновение между поверхностями, должно занимать до 24-х часов и более, руками удерживать столь плотно две заготовки такое продолжительное время, невозможно. Поэтому, для таких случаев лучше всего купить столярную струбцину, чтобы облегчить свои задачи.

Также, струбцину можно использовать в качестве детали, которая будет прижимать инструменты или приборы к поверхности. Например, тиски или мясорубка, крепятся к поверхности стола именно струбциной. То же самое касается и настольных ламп, которые фиксируются к столу или столешнице именно с помощью данной дополнительной детали. Однако это уже ни коем образом не относится к проведению столярных работ.



Конструкция и виды столярной струбцины

 Теперь, поговорим о конструкции и видах струбцины, в зависимости от которых, возможно, и будет зависеть ваша покупка. Устройство данного инструмента элементарно – как правило, она состоит из 2-х частей. Это основная рама, и подвижная часть – элемент с зажимом. Перемещение этого зажима, позволяет столяру изменять расстояние между двумя губками струбцины, и устанавливать необходимое для себя значение. Также, в подвижной части струбцины имеется зажимное устройство. Оно может представлять собой винт или рычаг, который используется для фиксации той самой подвижной части. Кроме того, с помощью этой детали можно регулировать степень сжатия.

Теперь, о разновидностях рассматриваемой нами детали. Прежде чем купить струбцины для столярных работ, вам необходимо обратить внимание на тип и устройство данного инструмента. Так, в зависимости от конструкции, различают «G» и «F»-образные струбцины, автоматические струбцины и зажимы. Различие между «G» и «F» заключаются в самой конструкции. Так, «G»-образная струбцина имеет форму английской буквы «G», в котором одна часть – основание инструмента образует форму буквы «C», вдоль которой устанавливается подвижный механизм, образовывая «G»-форму. Данные струбцины для столярных работ очень удобны во время работы с деревом, при фиксировании металлических поверхностей и других деталей. Особенность такой струбцины обусловлена тем, что с её помощью можно более крепко зафиксировать деталь, нежели, используя другие виды столярных струбцин. Более того, она также может использоваться при слесарных работах.

Внимание! При покупке столярных струбцин будьте бдительны, так каких неподвижная часть, как правило, изготовлена из чугуна, который порой может быть не самого лучшего качества, может быть хрупким и так далее.

«F»-образные струбцины, имеют несколько иную форму и конструкцию. Она основывается на «скользящем» принципе. Так, данная струбцина имеет неподвижную часть с удлиненной пластиной, по которой перемещается зажимной механизм. Такой тип струбцины очень удобен тем, что имеет больший шаг зажима, а также больший зев зажима.

Остальные виды струбцин очень схожи по своей конструкции и идентичны по своему назначению. Они имеют автоматический привод фиксации, или же специальный зажимной механизм, который позволяет зафиксировать подвижную часть одной рукой.



Советы при покупке

Чтобы купить столярную струбцину, в целом, не требуется большого количества знаний или секретов покупки. Достаточно просто внимательно осмотреть инструмент, убедиться в том, что их прижимные поверхности плотно соприкасаются друг с другом, а также, что эти поверхности имеют гладкую и ровную структуру. Поворотные винты, резьбы и ручки должны быть качественными, не иметь никаких дефектов – сколов или трещин.

Для того чтобы избежать вмятин, которые могут оставаться на заготовках после работ, необходимо использовать специальные пластиковые или резиновые прокладки. Поэтому, при покупке обращайте внимание на то, чтобы они присутствовали в комплекте. Главное, чтобы прокладки были изготовлены из материала, который более мягкий, нежели зажимаемая деталь. И, конечно, во время покупки обращайте внимание на рабочий ход струбцин, который может составлять от 20 до 250 мм. Он выбирается в зависимости от того, как и где вы будете использовать дополнительный инструмент.

Таким образом, теперь вы знаете, какие столярные струбцины существуют, и на что обращать внимание во время их покупки.

Еще о зажимных инструментах:

— Тиски слесарные

— Зажим строительный

Еще о том, где применяется струбцина:

— Лобзиковый станок из ручного электролобзика своими руками

— Ленточный шлифовальный станок из дрели своими руками

— Циркулярка из ручной дисковой пилы своими руками

— Самодельный ручной листогиб

— Трубогиб своими руками. Несколько вариантов

загрузка…

www.megastroika.biz

Струбцины для мебели, дерева, угловые, быстрозажимные

Что представляют собой деревянные струбцины? Для чего они нужны, как ими пользоваться и какие лучше? На эти и множество других вопросов мы ответим в данной статье.

Струбцина мебельная

Струбцина столярная представляет собой тиски для временного позиционирования деталей с целью дальнейшего их закрепления. Существует несколько разновидностей струбцин. Опытные мастера знают, что чем больше применяешь такие зажимы, тем больше применений им находится. По этой причине в каждой мастерской нужны надежные и удобные в работе струбцины разных видов и габаритов.

Создают струбцины из древесины или металла. Закрепив на поверхности это устройство, работать можно обеими руками. Самая простая струбцина состоит из основной рамы и подвижных деталей, оснащенных зажимами в виде винтов или рычагов. Они не только фиксируют подвижные элементы, но и устанавливают силу сжатия. Различают такие виды струбцин:

• винтовая – имеет винт и Т-образную рукоятку, во время поворота которой губки сжимаются или разжимаются. Их используют для фиксации труб в работе с сантехникой
• монтажная – используется для крепления труб и прочих частей коммуникаций, а также для зажима составляющих конструкций при поднятии на высоту
• угловая – удерживает при склеивании или сварке части рам, уголков
• струбцина столярная быстрозажимная – устройство для быстрой фиксации, отличающееся рычажно-осевым механизмом, который облегчает усилия мастера во время зажима детали. Можно при помощи одной руки передвинуть рукоятку в нужное положение
• ручная струбцина, она же пружинный зажим характеризуется двумя рукоятками, при разведении которых зажимные части разводятся, после чего сводятся, фиксируя деталь. Пружинная система существенно облегчает усилия мастера. Такими струбцинами пользуются для склеивания мелких частей, удержания мелких деталей из мягких материалов, таких как дерево, картон, пластик.

Струбцины для мебели существенно облегчают работу во время сборки мебельных ящиков, шкафчиков и прочих предметов, в которых необходима угловая фиксация. К примеру, струбцины для сборки мебели помогут зафиксировать детали и просверлить их вместе. Очень удобным является вариант с фиксацией деталей при помощи угловой струбцины, потому сверлом для конфирматов сделать отверстие под евровинт и сразу его вкрутить. В таком случае не будет возникать проблем с соответствием отверстий. Далее рассмотрим самые популярные типы струбцин.

F-образные струбцины

Эти устройства являются комбинацией неподвижной губки на конце плоского металлического основания и скользящей губки с возможностью регулировки. F-образные струбцины характеризуются наличием глубокого зева, позволяющего фиксировать предмет далеко от его края. Скользящая головка на губке зажима может иметь регулировочный винт или эксцентриковый рычаг. Зажимы бывают двух типов:

• Light duty. Они предназначены для легкого применения. Они довольно тонкие и узкие, имеют малый вес и занимают немного места
• Heavy duty. Эти устройства применяются в тяжелых работах.

F -образные струбцины отличаются простотой и, следовательно имеют низкую стоимость. Вместе с тем, работать с ними не очень комфортно, потому что их необходимо держать обеими руками и при этом закручивать.

Ленточные струбцины

Основа этого устройства — капроновый или кожаный ремень, который передает прижимное усилие на сопряженные детали. Ленточные зажимы обеспечивают плавное прижатие и надежную фиксацию любым предметам. Они могут применяться для создания или ремонтных работ рам, стульев из дерева, столешниц, аквариумов и многих других предметов. При помощи этого универсального устройства можно соединить, сверлить и склеить под конкретным углом зафиксированные детали конструкции.

Лента имеет такую длину, что ею можно обмотать корпус любой многогабаритной конструкции, закрепив при этом все вместе соединения. Отметим, что отсутствует риск повреждения стягиваемых деталей, потому что металлические части ленточной струбцины к ним не прикасаются. Тем не менее, в ряде случаев такие устройства не очень удобны. Происходит это по причине того, что во время установки уголка с одной стороны, с другой он падает. Помимо этого, нет возможности сделать сильнее или слабее давление на одну конкретную плоскость или ось. В ходе применения ленты без уголков повреждается край кромки детали. Именно поэтому к ленточной струбцине стоит купить особые уголки, существенно расширяющие функционал зажима.

Трубные струбцины

Создают такие устройства из водопроводных труб в ½ или ¾ дюйма, на которые навинчивают недвижимый упор и подвижную губку. Создать такое устройство можно создать любой длины, нарезав с одного конца трубы резьбу и завинтив на нее упор. При необходимости зажим можно переставить на другую трубу или просто демонтировать.

Стоит отметить, что подвижная губка зажима отлично скользит по черным трубам, которые отличаются бюджетной стоимостью. Гальваническое покрытие защищает трубы от коррозии. Помимо этого, контактируя с клеем, в отличие от обычных труб, части с этим покрытием не оставят на заготовке темных пятен. Чтобы защитить выступающую резьбу стоит использовать специальные съемные колпачки. В том случае, когда мастер склеивает большую конструкцию, но не имеет зажима требуемой длины, он использует два более коротких приспособления. Их необходимо лишь соединить муфтой.

G-образные струбцины

Эти устройства применяются для реализации большинства работ, следовательно, покупать их нужно побольше. Они производятся различного размера, однако наиболее популярными являются инструменты, имеющие ширин захвата в 100 и 150 мм. G-образные струбцины стоит приобретать только высококачественные, потому что скобы недорогих вариантов часто прогибаются и работать с ними довольно сложно.

В магазинах можно найти специализированные G-образные зажимы с увеличенной глубиной захвата. Они помогают дотянуться в недоступные простым струбцинам места. Чтобы зафиксировать накладок есть специальные кромочные зажимы, которые могут прижать деталь одновременно в двух направлениях. При выборе G-образной струбцины стоит убедиться в том, что винты крупные, поверхность плоская, а вороток толстый со скругленным концом.

Струбцина столярная своими руками

Струбцины для дерева можно сделать и самостоятельно. Угловая струбцина используется для фиксации двух заготовок, даже разного размера, под углом 90 градусов, чтобы соединить их между собой любым способом. Наиболее часто такое устройство применяется как кондуктор для сварки металлических деталей под прямым углом.

Чтобы создать такое устройство самостоятельно нужно приобрести:

• стальной уголок 40 мм, толщина которого составляет от 3 до 4 мм
• стальные пластины, ширина которые составляет от 40 до 50 мм
• шпильки, имеющие резьбу, лучше прошедшие закалку
• прутки для воротков
• гайки, чтобы создать червячный механизм
• сварочный аппарат
• дрель, метчики.

Уголки нужно приварить к стальным пластинам четко под прямым углом. С каждой стороны прикрепить с помощью сварочного аппарата червячную конструкцию, которая представляет собой аналогичный уголок с наваренной упорной гайкой или утолщением. В этом утолщении необходимо нарезать резьбу, согласно размерам шпильки-воротка. Ширину рабочего зазора подобрать под потенциальные заготовки. Учтите, что в том случае, если диапазон габаритов обрабатываемых деталей достаточно обширен, то стоит позаботиться об изготовлении нескольких струбцин. Большой ход воротка является причиной непрочной фиксации.

Далее в рабочую гайку необходимо вкрутить шпильку-вороток, после чего на ее конце собирать упор. Зачастую, он представляет собой конструкцию из двух металлических шайб различного калибра. Упор должен легко прокручиваться на шпильке. С обратной стороны воротка нужно просверлить отверстие, в которое вставится металлический прут, выполняющий роль рычага. Грамотно созданная струбцина из металла дает возможность надежно закреплять стальные детали в ходе сварочных работ, а также деревянные в ходе столярных.

Простейшую струбцину из древесины, которая используется в столярном деле, можно создать из таких компонентов:

• пара деревянных брусков из нетвердого, но прочного материала, к примеру, сосны. Очень твердые сорта оставят вмятины на заготовке при сильной фиксации
• мебельные гайки с фиксатором для дерева
• металлические шпильки, причем не обязательно из дорогостоящей закаленной стали
• гайки — барашки, имеющие резьбу, соответствующую шпилькам
• шайбы упорные, тоже можно купить недорогие.

Выпилите рабочие клещи из подготовленных брусков. Строго под углом 90 градусов засверлите отверстия под шпильки, с незначительным люфтом. Шпильки нужно вкрутить в мебельные гайки. Прилегание будет обеспечено барашками, или простыми гайками с рожковым ключом, в том случае, когда нужен очень прочный захват.

Чтобы быстро зафиксировать небольшие детали стоит использовать струбцину в виде штангенциркуля.

Такое устройство можно сделать из брусков и тонкой фанеры. Червячная система стандартная – гайки для мебели и шпилька-вороток. Недвижимый упор надежно крепится с одной стороны направляющей рейки. На рейке необходимо вырезать углубления для крепления подвижного механизма.

После передвижения кронштейна на требуемое расстояние нужно лишь повернуть на несколько витков вороток, и деталь зафиксирована. Когда упорный механизм отпущен – каретка легко двигается, освобождая заготовку.

Часто возникает необходимость просто прижать материал к столу для работы. С этой целью можно сделать самозажимную струбцину. На фото видно, как создать металлический или деревянный кронштейн.

Суть работы этого устройства проста – нужен рычаг, имеющий эксцентрик на поворотном конце. Сделав поворот на определенный угол, получится автоматический быстрый зажим. Общая высота изменяется при помощи регулировки шпилькой, которая закреплена на верстаке.

Если закрепить две струбцины такого типа на передвижном шаблоне, то можно осуществлять массовое фрезерование одинаковых заготовок.

wood-prom.ru

🛠 Струбцина своими руками: разнообразие, описание, функции

Заветная мечта любого самодельщика – наличие у него дополнительных рук! Ведь надо, например, удерживать совмещённые одна с другой детали, пока не прошла сварка или склейка. Необходимо позиционировать эту комбинацию точно под сверлом на станке. При этом, приходится ещё инструмент держать, иногда двумя руками. А своих рук всего две. И тут на помощь приходят струбцины. Сделать их своими руками под силу любому мало-мальски знакомому со столяркой. Они и детали между собой сожмут крепко, и к рабочему столу придавят. Удобная вещь!

Содержание статьи

Струбцина – что это такое

Струбцина – это вспомогательный инструмент слесаря, столяра, плотника. Применяется для временного, по требованиям технологии, соединения двух или нескольких деталей при склейке, перед сваркой, для точного сверления пакета.

ФОТО: fb.ruСлово «Струбцина» происходит от немецкого Schraubzwinge

В работе струбцина бывает даже удобней, чем тиски. С ней можно работать в любом месте, держать её под любым углом. А тиски жёстко привинчены к столу, их нельзя перенести и изменить ориентацию в пространстве.

Вид и конструкция струбцины определяется её назначением. Когда надо надолго и прочно связать две детали, используют устройство с прижимным винтом. Для быстрого прихватывания годится механизм с рукояткой и храповиком. Специальные струбцины применяют в столярном деле при склеивании двух брусков под прямым углом. Отличаются они друг от друга и размерами, и материалом, и технологией их изготовления.

При необходимости, возможно сделать струбцину из подручных средств своими руками под свои индивидуальные потребности.

ФОТО: instrumentn.ruПростейшая винтовая струбцинаФОТО: instrumentn.ruСтрубцина с трещоткой для быстрого захвата

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

ФОТО: goods.ruБыстрозажимная струбцина

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

ФОТО: tesli.comСтрубцина торцевая

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

ФОТО: s.leroymerlin.ruF-образная струбцина

Угловые

Столярная угловая струбцина описана в выше.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

ФОТО: s.leroymerlin.ruЛенточная струбцина

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.comТрубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ruСамодельная пружинная струбцина

Заключение

Разнообразие технологических задач, стоящих перед мастером, вызвало появление огромного числа всевозможных моделей струбцин. Почти все они присутствуют в массовой продаже, и стоят вполне доступно. Но бывают ситуации, когда нужно большое число одинаковых простых зажимов. В этих случаях выгоднее самому изготовить эти устройства в требуемом количестве.



Предыдущая

DIY HomiusТак ли идеальна кулирка: состав, свойства, отзывы о ткани

Следующая

DIY Homius15 свежих идей для необычного новогоднего оформления дома

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Всё о струбцинах — какие бывают и какие лучше для чего | Своими руками

При выполнении многих работ возникает необходимость зафиксировать в определённом положении заготовку. Для этой цели используют струбцины и зажимы. Основные виды этих инструментов мы представляем в этом обзоре.

Существует великое множество самых разных струбцин. Для выполнения основных работ в домашней мастерской достаточно иметь классические винтовые и практичные быстро-зажимные струбцины. Но если возникает необходимость обработать какую-то заготовку необычной формы, то потребуется целый набор специальных струбцин.

Классика: винтовая струбцина

Винтовые струбцины различают по форме — одни напоминают латинскую букву F, другие букву G. F-образные струбцины состоят из металлической шины с установленными на ней неподвижной и подвижной губками. Иногда неподвижная губка составляет с шиной единое целое. Подвижная губка снабжена поджимным винтом с деревянной, пластиковой или металлической рукоятью.

G-образные струбцины устроены так, что шина, верхняя и нижняя губка представляют собой единую цельнолитую конструкцию. Поджимной винт установлен на нижней губке.

У качественных изделий прижимные губки снабжены съёмными пластиковыми накладками, предотвращающими образование вмятин на мягких материалах, а для оптимальной фиксации головка на поджимном винте сделана подвижной.

Хороший поджимной винт всегда оцинкован и имеет трапециевидную резьбу. Добротная ручка—из дерева или пластика — не должна скользить в ладони.

Рифленые кромки на внутренней стороне шины обеспечивают надёжную фиксацию струбцины при сжимании.

Быстрозажимные струбцины

Для закрепления традиционной винтовой струбцины нужны две руки. Подчас приходится даже прибегать к услугам помощника, чтобы зафиксировать заготовки в нужном положении. Особенно проблематично закреплять что-то, стоя на стремянке. А вот быстрозажимные струбцины можно разжимать и сжимать одной рукой, не перехватывая рукоятку.

Быстрозажимные струбцины открывают и закрывают нажатием одной рукой на рычаги. Струбцины этого вида имеют различные конструкции, наиболее распространённые быстрозажимные струбцины состоят из металлической шины, на которой установлены пластиковые прижимные губки.

Практичные аксессуары

Фирма Wolfcraft предлагает полезные приспособления, с помощью которых можно превратить быстрозажимные струбцины в многофункциональные инструменты. Некоторые устройства, как, например, верстачные зажимы, можно использовать и как обычные быстрозажимные струбцины.

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

Клещеобразные струбцины с храповым механизмом

1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции.

Рычажные струбцины

Рычажные струбцины — профессиональные инструменты, обеспечивающие экстремальное сжатие.

Пружинные струбцины

Для склеивания небольших заготовок без сильного сжатия лучше всего использовать простые и недорогие пружинные струбцины.

Струбцины для верстаков

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.

Узкие специалисты

Если требуется изготовить предметы необычных форм или выполнить другие нестандартные работы, то без специальных струбцин не обойтись. Некоторые из них совсем недороги, за другие придётся выложить немалые деньги, например за струбцины для фиксации кромочных лент при изготовлении мебели. Но если такую работу приходится делать лишь изредка, то вместо кромочной струбцины можно использовать деревянные клинышки, как это описано в информации справа.

Угловые струбцины: для быстрой и простой фиксации досок и рам под углом в 90 градусов используют угловые струбцины. По мимо угловых с их помощью можно выполнять и Т-образные соединения.

Деревянные струбцины: эти инструменты используют для склеивания реек, плинтусов и окантовок всех типов, для которых стальная струбцина не подходит из-за веса. В деревянных струбцинах сжатие происходит не через закручивание винта, а с помощью нажатия на расположенный сбоку рычаг. Давление производится непосредственно рукой на рычаг и поэтому может дозироваться тщательнее, чем при работе с винтовыми инструментами.

Ленточные струбцины: с помощью этих приспособлений склеивают выдвижные ящики и корпуса мебели. Эти струбцины используют также при изготовлении к предметов А нестандартных Н форм, например, для шестигранных корпусов мебели. Инструменты обеспечивают равномерное давление на все места соединений элементов.

Помогут клинышки

При приклеивании кромочной ленты на мебельную заготовку можно обойтись и без специальной струбцины. Возьмите два деревянных клинышка и введите их острыми концами навстречу друг другу в пространство между шиной зафиксированной винтовой струбцины и кромочной лентой. Двигая клинышки навстречу друг другу, можно оказывать необходимое давление на кромку.

Дёшево, но не сердито

Некачественные материалы часто не выдерживают высокого давления. Шина на инструменте на фото выгнулась от напряжения. Струбциной еще можно пользоваться, но заготовка из-за нарушенной геометрии будет выталкиваться из-под прижимной губки.

Запчасти

Даже самая хорошая струбцина с годами изнашивается. Однако далеко не всегда в этом случае приходится покупать новый инструмент. Многие известные производители предлагают запасные части к своим изделиям. В конечной итоге всегда выгодно покупать высококачественные изделия.

---

ИСТОРИЯ СТРУБЦИНЫ – ЭТО ИНТЕРЕСНО

КАК СТОЛЯРЫ КРЕПЯТ СВОИ ИЗДЕЛИЯ

До 14 или 15 столетия у столяров не было надежных клеев для соединения деталей мебели. Вместо этого им приходилось полагаться на иные методы, включающие прочные соединения в шип и паз, кожаные скрепы или обивку металлическими полосами.

С появлением прочных животных (костных) клеев мастерам-ремесленникам пришлось изобретать способы удержания деревянных деталей вместе на время, пока адгезивное вещество не высохнет. Однако об этих клеях известно очень мало.

Английский историк Джозеф Мок-сон в своей книге, изданной в 17 столетии, «Опыты по механике», лишь упоминает о «клеянках». На иллюстрациях того времени, однако, можно видеть рабочие верстаки с рядами отверстий для крепежа (т. н. собачек) в крышке и ножках. Вставка разнообразных деревянных штырей (собачек) была одним из способов закрепления деревянных деталей. Однако такие профессионалы, как столяры или корабельные плотники, все более и более нуждались в устройствах для мобильного закрепления обрабатываемых частей и деталей.

Есть ли кто-либо, у кого излишек струбцин?

К 18 веку высококлассные сголяры-мебельщики уже имеют большое разнообразие деревянных струбцин (скоб или зажимов, как их называли в Англии), которые они изготавливают по мере необходимости. У них были «стержневые» или «полосовые» струбцины, с зазубренными деревянными стержнями, и зажимы в форме буквы «С» традиционного или прямоугольного профиля. Но все они использовали деревянные винты с резьбой ручного изготовления, и именно они стали первыми хитроумными устройствами для закрепления.

Получившие широкое развитие к концу 1700 годов, эти винты ручной работы нарезали собственно в мастерской из дерева, чаще всего из березы, клена или гикори. Чтобы нарезать резьбу, им приходилось протаскивать деревянный стержень сквозь винтовую коробку, содержащую ряд лезвий. Чтобы нарезать соответствующую резьбу в гайке, они вращали металлическую втулку или метчик внутри высверленного отверстия.

Нарезанные вручную винты варьировались по длине гайки от 4 до 22 дюймов, а по диаметру отверстия от ГА и до 15 % дюймов. Компания инструментов Стенли выпускала полные комплекты березовых винтов ручной нарезки вплоть до 1879 года, но большинство производителей к началу 19 столетия стали заменять дерево металлом, как показано на фото. Однако инструментальная компания из Огайо все-таки продавала полностью деревянные винты вплоть до 1910 года.

Промышленный бум в Америке периода перед Гражданской войной обеспечил возникновение других усовершенствований в области струбцин. Деревянные струбцины в форме буквы «С» были заменены на литые из чугуна и стали. Патент Хаммера 1837 года на струбцины в форме буквы «G» обеспечил мгновенную регулировку скользящего винта при помощи винтового барашка. Быстродействующий зажим компании Е. С. Стирнс был еще быстрее. Одна их губка свободно скользила вдоль зазубренного корпуса, в то время как другая представляла собой рычаг на петлях, который мог откидываться и закрепляться в запертом состоянии.

Даже надежные и проверенные винты ручной работы претерпели драматические изменения. Патент Йоргенсона 1903 года на регулируемые установочные винты позволил столярам регулировать губки струбцин под любыми углами и приспосабливать их к большему числу разнообразных работ по склейке.

Большинство старых струбцин и зажимов имеют невысокую стоимость, однако, черт побери, если вам повезет найти одну-две, которые еще работают… Так есть кто-либо, у которого имеется излишек струбцин?

---

Читайте также: Работа струбциной и варианты ее использования

---

Струбцина своими руками – отличное видео

© Автор: Николай Лехман

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Зажимы и зажимы | B&H Photo Video

Изучение клипов и зажимов для фотографий

Зажимы и зажимы для фотооборудования могут различаться по конструкции и назначению в зависимости от того, что вам нужно удерживать. Прочные зажимы предназначены для удержания более тяжелых предметов, таких как большие фонари, софтбоксы, видеомагнитофоны и камеры. Некоторые зажимы удерживают легкие предметы, такие как бумажный или тканевый фон, шнуры и небольшой реквизит. Также доступны различные зажимы для крепления аудио / видео оборудования, такого как микрофоны, видеокамеры, динамики, штанги и многое другое.

Типы осветительных скоб

Маленькие зажимы, такие как А-образные зажимы, подходят для крепления легких фото и осветительных аксессуаров, таких как муслин, винил и другие тканевые фоны. Дополнительные приспособления, такие как суперзажимы, можно прикрепить к удлинителям и стойкам для удержания более тяжелого оборудования. Другие зажимы, которые можно использовать в фотографии и видеосъемке, включают:

• Cardellini: Предназначен для труднодоступных мест и общего использования
• Platypus: предназначен для C-образных стоек и удерживает доски и отражатели.
• C: Вмещает более тяжелое общее оборудование, такое как фонари и камеры.

Выбор аксессуаров для фотоосвещения, которые дополняют имеющееся у вас оборудование, помогает расширить ваш диапазон как фотографа.Если вы фотограф-любитель или видеооператор, покупка комплектов поможет вам получить все необходимое без тщательного поиска.

Зажимы для картинок и другие аксессуары

Доступно несколько клипов для фотографий и аксессуаров, которые помогут вам гибко настроить оборудование для вашей студии. Расширьте охват и возможности студийного освещения с помощью стоек, приемников и контактов для осветительного оборудования, например, стабилизирующих опор в настенных креплениях. Используйте небольшие зажимы для фотографий, чтобы держать фотографии для просушки после обработки, или в качестве аксессуаров для развешивания фотографий на стене.

B&H Photo and Video содержит комплекты фото и видео освещения и фона с зажимами и зажимами. Просмотрите крепления, адаптеры, штативы, рукоятки, а также отдельные зажимы и зажимы, которые помогут вам получить идеальный снимок с любого угла.

изображений зажима для обрезания mogen, фотографии и изображения на Alibaba

Примечание. Некоторые товары запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

US $ 1/ шт. (цена FOB)

1 шт. (мин.Заказ)

0,5-0,6 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

5,0-5,0 долл. США / шт. (цена FOB)

50 шт. (Мин. Заказ)

9-25 долл. США / шт. (Цена FOB)

1 шт. (Мин. Заказ)

3,5-9,99 долл. США / шт. (Цена FOB)

1 штука (мин.Заказ)

8-10 / долларов США (цена FOB)

5 штук (минимальный заказ)

4-6 / долларов США (цена FOB)

10 штук (Мин. Заказ)

5,5-6,5 $ / шт. (Цена FOB)

10 штук (Мин. Заказ)

40,0-100,0 долл. США / Комплект (Цена FOB)

10 комплектов (мин.Заказ)

10,5-18,5 долл. США / шт. (цена FOB)

15 шт. (минимальный заказ)

10,5-18,5 долл. США / шт. (цена FOB)

5 шт. (Мин. Заказ)

60-80 долларов США / шт. (Цена FOB)

1 шт. (Мин. Заказ)

1-6 / долларов США (Цена FOB)

10 штук (мин.Заказ)

US $ 1-7 / шт. (Цена FOB)

5 штук (Мин. Заказ)

US $ 9.5-19 / шт. (FOB Цена)

1 шт. (Мин. Заказ)

15-20 долл. США / Комплект (Цена FOB)

5 комплектов (Мин. Заказ)

6,5-9,5 долл. США / шт. (Цена FOB)

10 штук (мин.Заказ)

1/ долл. США (цена FOB)

1 шт. (минимальный заказ)

7-15 / долл. США (цена FOB)

1 шт. ( Мин. Заказ)

35,0–100,0 долл. США / Комплекты (цена FOB)

200 комплектов (Мин. Заказ)

12,0–12,0 долл. США / Комплекты (цена FOB)

100 комплектов (мин.Заказ)

3-8 / US $ (Цена FOB)

1 шт. (Мин. Заказ)

US $ 1/ шт. (Цена FOB)

1 шт. ( Минимальный заказ)

7-15 / долларов США (цена FOB)

5 штук (минимальный заказ)

15,0-15,0 долларов США / штуки (цена FOB)

50 штук (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}} Обзор

Super Clamp

Super Clamp — это очень полезный, чрезвычайно универсальный инструмент, который может пригодиться почти каждому фотографу, имея в своем распоряжении.Ситуации, в которых может быть введен в эксплуатацию суперзажим, столь же разнообразны, сколь и бесконечны.

Этот комплект не работает в одиночку. Хотя суперзажим чрезвычайно полезен, сам по себе он почти бесполезен. Да, вы можете сжимать мелкие предметы в зажиме зажима, но если не требуется очень сильный захват, простой пружинный зажим часто имеет больше смысла для этой задачи.

При использовании с различными дополнительными компонентами суперзажим может поддерживать осветительное и / или камерное оборудование, надежно зажимаясь на столбах или плоских поверхностях в диапазоне от 2.От 16 дюймов (54,9 мм) до примерно 0,5 дюйма (12 мм). Ключом к универсальности суперзажима является его фиксирующий шестигранник с внутренней резьбой 5/8 «, детская шпилька 5/8» (обычно входит в комплект), внутренняя резьба 1/4 «-20 и входящий в комплект мебельный клин.

Детский стержень 5/8 «вставляется в фиксирующий приемник 5/8» и позволяет прикрепить любой осветительный прибор, совместимый с детским стержнем (например, шарнирный зонт), или любую платформу, которая может использовать штекер 1/4 «-20». потоки.

Приемник с фиксатором 5/8 «также может принимать такие насадки, как U-образные крюки, удлинители, сгибать руки, двойные шаровые опоры и еще один суперзажим.

На верхней стороне суперзажима имеется внутренняя резьба 1/4 «-20», которую можно использовать для крепления широкого спектра вспомогательных принадлежностей, включая быстросъемный зажим, используемый для поддержки камеры. Несмотря на ограниченный диапазон движения, суперзажим, снабженный быстросъемным зажимом, представляет собой небольшое недорогое решение для городской поддержки для таймлапса и / или длительной выдержки.

Поставляемый мебельный клин входит в правую часть зажима и позволяет надежно фиксировать устройство не только на трубчатых, но и на плоских поверхностях. Этот клин предназначен для хранения под натяжным винтом 5/8 «детской шпильки (защелкивается на резьбе), что делает его легко доступным при необходимости (и его труднее потерять).

Резиновые поверхности губок помогают избежать проскальзывания и повреждения зажимных поверхностей, но следует проявлять осторожность, чтобы не перетянуть суперзажимы, поскольку они зажимают так сильно, что это может вызвать повреждение при сжатии. Поверхности резиновых губок заменяемы, но мне никогда не приходилось заменять свои.

Зажимы Super производятся различными производителями, с небольшими различиями между различными марками качества, все они имеют прочную металлическую конструкцию.Некоторые зажимы имеют Т-образную рукоятку для обеспечения зажимного усилия, в то время как другие используют рукоятку с храповым механизмом. Т-образная рукоятка занимает меньше места и ее легче упаковать, чем аналог рукоятки с храповым механизмом. Помимо предпочитаемого типа зажимной ручки, цена, вероятно, будет самым большим фактором, влияющим на выбор марки. Зажим Manfrotto 635 Quick Action Super Clamp, с его функцией быстрого выпуска, это один из моих любимых. Подпружиненная кнопка отключает винт, позволяя немедленно открывать или закрывать зажим в желаемое положение.Обратите внимание, что эта модель не поставляется с шипом в комплекте.

У меня есть около дюжины суперзажимов на разных стадиях использования / готовности по всей студии, и я использую их дольше, чем этот сайт (очень давно). Когда у вас будет несколько из них в вашем комплекте, вы найдете все больше и больше способов использовать суперзажимы, которые сделают вашу жизнь проще и ваши фотографии лучше.

Приносить вам этот сайт — моя постоянная работа (обычно 60-80 часов в неделю).Таким образом, я полагаюсь исключительно на комиссионные, полученные от вас, используя ссылки на этом сайте для совершения любых покупок. Благодарю за поддержку! — Брайан

Мои рекомендуемые продавцы зажимов Super Clamp Имеет значение, где вы покупаете свое снаряжение. Вы ожидаете получить то, что заказали, и хотите заплатить за это невысокую цену. Я рекомендую ниже розничных продавцов, которым я доверяю в своих покупках.Получите Super Clamp прямо сейчас!

Банка с наконечником

лучших зажимов для фотографий: сверхмощный пружинный зажим для студий

Представленные продукты выбираются нашей редакционной группой независимо, и мы можем получать комиссию за покупки, сделанные по нашим ссылкам; розничный торговец может также получать определенные данные, подлежащие аудиту, для целей бухгалтерского учета.

Подготовка студии к фотосессии не заканчивается выбором идеального фона для объекта съемки. Затем вы должны спросить себя, есть ли у вас подходящее оборудование для поддержки фона, чтобы он не соскользнул со своего места во время съемки. Иметь под рукой набор сверхмощных пружинных зажимов — простое решение. Их прочный пластик и текстурированные горловины легко удерживают тканевые фоны на вашем каркасе, а также дают вам возможность менять фоны по ходу работы без трудоемкого процесса сборки.

Стандартный размер таких зажимов составляет 4,5 дюйма в длину с максимальным диапазоном раскрытия горлышка в два дюйма. Эти размеры совместимы со стандартными подставками для фотографий. При выборе набора зажимов важно учитывать материал, из которого они изготовлены. Прочный и прочный пластик обеспечивает долгосрочное использование в студии, а также помогает удерживать фон, сделанный из более толстых тканей, на месте.

Возможно, самая важная часть каждого зажима — это его горловина.На краю горловины зажима есть небольшая отдельная деталь, называемая наконечником, которая обеспечивает захват зажима, особенно подходящий для тканей. Некоторые насадки имеют текстурированные «зубцы», в то время как другие позволяют регулировать положение насадки, чтобы более точно контролировать натяжение зажима и улучшить общую гибкость зажима. Несмотря на то, что сила зажима зависит от его пружины, именно особенности его наконечника могут помочь вам дифференцировать ваши впечатления от брендов.

Хотя зажимы подходят для использования в профессиональной студии, простота их исполнения также делает их подходящими для любительского использования или забавных домашних проектов, таких как создание фотобудки для вечеринки.Независимо от того, для чего вы планируете использовать фоны, мощные пружинные лампы обеспечат их безопасность, чтобы вы могли посвятить всю свою энергию самой съемке, а не обеспечивать логистику вашей обстановки.

1. Сверхпрочные муслиновые пружинные зажимы Emart

Оборудованные прочной пружиной, эти зажимы подходят для длительного использования без риска ослабления. Независимо от того, работаете ли вы с изысканными тканями или фонами с более толстым плетением, эти зажимы могут прикрепить их к структурам в вашей студии.

Благодаря регулируемым зубцам в отверстии зажима у вас есть возможность прикрепить фон в любом направлении, что дает вам больше контроля над съемкой. Кроме того, его шероховатая поверхность добавляет дополнительную поддержку и стабильность в целом.

Этот набор продается в упаковке из шести зажимов.

Amazon

Купить: Пружинные зажимы из муслина для тяжелых условий эксплуатации Emart в 8,99 долл. США

2. Хомуты с нейлоновой пружиной EACHPOLE

Пружина из закаленной стали, используемая в этих зажимах, обеспечивает постоянный источник давления, благодаря которому фон будет прочно прикреплен к подставке или любой другой используемой конструкции.Кроме того, его регулируемые наконечники обеспечивают дополнительный источник натяжения, которое можно регулировать в зависимости от потребностей вашей съемки. В совокупности эти характеристики обеспечивают исключительную надежность и долговечность.

Получите десять зажимов в этом наборе.

Amazon

Купить: Нейлоновые пружинные зажимы EACHPOLE в 11,50 долларов США

3. Сверхпрочные муслиновые зажимы Cheaplight

Эти сверхпрочные стандартные пружинные зажимы незаменимы для экспериментов с фото-проектами на уровне новичков или хобби.Их прочность дает вам душевное спокойствие, пока вы работаете над своим проектом, а их простой дизайн подходит для любителей. Имея это в вашем распоряжении, вы можете легко произвести впечатление на своих гостей на следующей вечеринке с помощью простой в сборке самодельной фотобудки, если у вас есть ткань и место, на котором ее можно повесить. Эти зажимы позаботятся обо всем остальном.

В этот набор входят шесть зажимов.

Amazon

Руководство по разным типам зажимов для фото и видео

Руководство по разным типам зажимов для фото и видео — LENSVID Перейти к содержанию

В этом видео фотограф Джей П.Морган (из книги «Наклонный объектив») рассматривает различные типы зажимов, используемых в фотографии и видеосъемке (а их гораздо больше, чем вы думаете), и для чего они используются.

Существует множество зажимов, которые используются для разных целей, некоторые из них могут удерживать небольшие аксессуары, а другие могут удерживать тяжелые камеры и большое осветительное оборудование. Некоторые зажимы лучше подходят для крепления к круглым предметам, в то время как другие могут удерживать плоские предметы (например, отражатели). Есть даже специальные зажимы для макросъемки / продуктовой фотографии, такие как Wimberley PP-200 Plamp II (которые мы надеемся протестировать в следующем году).Kupo, Avenger, Matthews, Manfrotto и другие производят разные типы зажимов.

Вот краткий обзор некоторых типов зажимов, упомянутых Морганом в видео:

• A-зажим — простой базовый зажим (они бывают разных размеров и являются приличными зажимами общего назначения). Вот набор из 14 предметов разных размеров, который вы можете получить менее чем за 13 долларов на Amazon.
• Супер зажим — прочный зажим, который можно прикрепить к трубе / трубе — он может удерживать камеру и даже быть установлен на стойке.Manfrotto 035RL Super Clamp — один из самых популярных суперзажимов в мире — он стоит менее 30 долларов.
• Зажим Cardellini — стойка с приемником 5/8 ″ и зажимом — хороши для узких мест, но они специализированы и довольно дороги. Этот зажим Cardellini Skinny-Mini Clamp (от Cardellini) стоит менее 55 долларов (большинство других — более 60 долларов).
• Зажим Quacker / platypus — отлично подходит для больших отражателей и бортовых досок — обратная сторона — это сделано для C-стоек и стоит дорого — этот зажим Matthews Quacker Clamp продается по цене менее 85 долларов.
• C-образный зажим / Зажим для тисков — это, скорее, сверхмощный зажим общего назначения (не только для фотографии) — с ним немного сложно работать, и большинство из них не продается в качестве фотооборудования (так что нет 1 / 4 ″ 20, 3/8 ″ или 5/8 ″). Этот 11-дюймовый фиксирующий зажим IRWIN Tools Vise-Grip продается примерно за 15 долларов.
• Захват для цепных тисков — вариант тисков с металлической цепью для удержания предметов — может быть довольно дорогим — эти клещи для зажимов цепи Irwin 27 с тисками продаются по цене 35 долларов (но они могут стоить и более 100 долларов). .

Вы можете найти все видео Джея П. Моргана здесь, на LensVid, по следующей ссылке. Больше руководств по фотографическому снаряжению можно найти в нашем подразделе «Руководства по фотооборудованию» — здесь, на LensVid.

В этом видео фотограф дикой природы и природы Стив Перри (из отдаленной галереи) рассматривает преимущества и…

Сегодня мы рассмотрим еще один набор из 4 маленьких продуктов, которые мы…

Сегодня мы рассмотрим 4 маленьких продукты, которые мы использовали…

На видео выше, профессиональный фотограф, Карл Тейлор рассматривает различные типы фильтров,…

Направляющие зубчатой ​​передачи A-образный зажим, C-зажим, зажим Cardellini, зажим для цепных тисков, зажим, Jay П.Morgan, зажим для утконоса, супер зажим, наклонная линза LensVid

Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Настройки файлов cookie ПРИНЯТЬ

Политика конфиденциальности и использования файлов cookie

Обзор аксессуаров для фотографий Nasty Clamps @ PHOTO-TIPS-ONLINE.com

Обновление

: обзор Nasty Flag и Double-Headed Nasty Clamp

Nasty Clamps — это удобные аксессуары для фотосъемки, которые могут быть очень полезны для решения самых разных задач.Они позволяют прикрепить оборудование ко многим вещам вокруг вас. Их дизайн великолепен своей простотой: обычный зажим и гибкий рычаг собраны вместе, чтобы предоставить пользователям новый универсальный инструмент. Несмотря на то, что Nasty Clamps предназначены для DIY, они кажутся прочными и определенно выглядят так, как будто они производятся коммерчески, а не вручную.

С Nasty Clamps вы получаете некоторую гибкость в размещении ваших фонарей (обычно это вспышки горячего башмака).Они отлично подходят для небольших и ограниченных пространств, где недостаточно места для установки осветительных стоек или штативов. Вы можете прикрепить светильник, например, к дверям, стульям, полкам и т. Д. Подойдет все, что может выдержать давление зажима и выдержать вес устройства на зажиме. Одиночный зажим Nasty Clamp весит 250 граммов. (Обратите внимание, что адаптер для горячего башмака продается отдельно.)

Если есть место для светильников, вы также можете прикрепить светильники к ним.Прикрепление к ножке осветительной подставки позволяет установить источник света ниже, чем может опускаться сама подставка. Вы также можете установить несколько светильников на одной подставке без каких-либо других адаптеров.

На улице вы можете направить свои вспышки на ветки деревьев, столбы, дорожные знаки, заборы и т. Д. Просто посмотрите вокруг, и вы увидите множество вариантов.

Nasty Clamps относятся к категории редких аксессуаров для фотосъемки, которые не ограничиваются одной областью применения.Вместо вспышек вы можете прикрепить свою наведи-и-снимающую камеру или небольшую видеокамеру к одному из Nasty Clamps и получать кадры или кадры без дрожания с углов, для которых обычно требуется более серьезное оборудование. Вы можете сделать снимок с очень маленького ракурса, прикрепив камеру к ножке стула. Если вы прикрепите его, например, к вентиляционному отверстию кондиционера, вы сможете снимать над головой без стрелы. Nasty Clamps также можно использовать с микрофонами, iPod, сотовыми телефонами, устройствами GPS и другими устройствами.

Nasty Clamps отличается очень сильной пружиной, поэтому для их крепления могут потребоваться обе руки, особенно при широком открывании. Это можно рассматривать как обратную сторону, но в то же время это позволяет зажимам крепиться довольно надежно. Однако вы всегда должны руководствоваться здравым смыслом и смотреть, может ли объект, к которому вы зажимаете, поддерживать ваше устройство. То же самое касается веса устройств, которые вы надеваете на Nasty Clamps . Официальный максимальный вес, который можно использовать, составляет 1 фунт (около полкилограмма), но зажимы могут работать и с более тяжелым оборудованием.При перегрузке Nasty Clamps может или не может справиться с работой, в зависимости от захвата и положения гибкого рычага. В наших экспериментах вес из спецификации никогда не был проблемой, но установка, например, 3-4 фунта (1,4-1,8 кг) зеркальной камеры на Nasty Clamp требует особого внимания.

Гибкий рычаг Nasty Clamps можно расширить с помощью дополнительных секций, которые продаются отдельно. Чтобы сломать руку, нужно ее резко согнуть.Чтобы собрать все вместе, потребуется немного усилий, но после некоторой практики это можно сделать довольно легко. В следующем видео показано, как это можно сделать. Видео также является примером работы, проделанной с Nasty Clamps , поскольку видеокамеру держал один из них.

Подводя итог, Nasty Clamps очень полезны для многих фотографических и других приложений, таких как размещение источников света, фотоаппаратов, видеокамер, микрофонов и т.д. Nasty Clamps может выдерживать веса, превышающие указанные в спецификации, и в таких случаях следует использовать их с особой осторожностью. Наконец, поскольку существует множество сценариев использования, вы всегда должны руководствоваться здравым смыслом при установке оборудования с помощью зажимов Nasty Clamps , чтобы обеспечить безопасность вашего снаряжения.

Доступно на сайте nastyclamps.com.

Больше, чем альтернатива штативу

Как фотограф-энтузиаст городского пейзажа, в основном снимающий с длинной выдержкой в ​​синий час (сумерки и сумерки), я не могу жить без штатива.Тем не менее, мы иногда сталкиваемся с местами, где использование полноразмерного штатива запрещено или нет подходящего места для его установки.

В таких ситуациях я обычно полагался на мини-штатив, такой как Gorillapod (у меня есть «5K Stand», их топовая модель с грузоподъемностью 5 кг). Однако мини-штативы немного шаткие и не всегда слишком хорошо выдерживают вес камеры. Это особенно проблематично при использовании его для длинных выдержек, когда изображения получаются несколько «мягкими» (т. Е. Недостаточно резкими).

Как установить Super Clamp

СЛЕВА: Вставьте адаптер монтажной платформы камеры в гнездо Super Clamp и закрепите его системой двойного замка. СПРАВА: Установите штатив с камерой на переходник монтажной платформы, как вы это делаете с обычным штативом.

Здесь очень пригодится штатив с зажимом, такой как Manfrotto Super Clamp. У меня есть зажим Manfrotto 035 Super Clamp без шпильки, и я использую его с отдельно продаваемым адаптером Manfrotto 208HEX 3/8 дюйма для монтажной платформы камеры, как описано ниже.

Избегайте стандартной шпильки

Кстати, у Manfrotto также есть Super Clamp, который поставляется с так называемым стандартным шипом (Manfrotto 035RL Super Clamp со стандартным шипом 2908), но я рекомендую избегать его, потому что стандартный шип слишком длинный. Таким образом, головка штатива находится примерно в дюйме от зажима, что делает установку уязвимой для более тяжелых комбинаций камера / объектив.

Кроме того, стандартная шпилька поставляется только с винтом 1/4 дюйма. Если в головке штатива используется винт 3/8 дюйма (в большинстве головок штатива), вам понадобится переходник для винта, чтобы преобразовать винт 1/4 дюйма в 3/8 дюйма, чтобы ввинтить головку штатива.

СЛЕВА: Super Clamp со вставленной стандартной шпилькой (прилагается серебряный винтовой переходник для преобразования стандартного винта 1/4 ″ в 3/8 ″). СПРАВА: из-за того, что стандартная шпилька слишком длинная, головка штатива не прилегает заподлицо с суперзажимом, что делает установку камеры довольно нестабильной.

Двусторонняя короткая шпилька

Поэтому я рекомендую фотографам приобрести вышеупомянутый адаптер Manfrotto 208HEX 3/8-Inch для монтажной платформы камеры или выбрать двустороннюю короткую шпильку Manfrotto 037 (более дешевая альтернатива).На самом деле, эта двусторонняя короткая шпилька удобна, так как поставляется с винтами 1/4 ″ и 3/8 ″. Как и переходник монтажной платформы, этот короткий стержень также позволяет головке штатива прилегать заподлицо с зажимом Super Clamp, обеспечивая гораздо лучшую устойчивость при установке камеры.

СЛЕВА: Двусторонняя короткая шпилька поставляется с винтами 3/8 ″ (сверху) и 1/4 ″ (снизу). СПРАВА: Двусторонняя короткая шпилька идеально входит в зажим Super Clamp (винт 3/8 ″ сверху).

При использовании короткой шпильки головка штатива устанавливается заподлицо с зажимом Super Clamp.Эта установка может быть такой же прочной, как упомянутый ранее адаптер для монтажной платформы камеры Super Clamp + Manfrotto 208HEX 3/8 дюйма.

Super Clamp в действии

Обратите внимание, что штатив с зажимом нельзя использовать где угодно, так как для его крепления требуется рейка или что-то подобное. Однако там, где это возможно, эта установка надежна (с грузоподъемностью 15 кг), и полученные фотографии с длинной выдержкой заметно резче, чем те, которые были сняты с использованием мини-штатива или даже обычного штатива.

Крепление к дорожному ограждению.

Здесь у нас есть зажим на толстое закаленное стекло (зажим сверху).

Вы также можете закрепить такие предметы, как перила пешеходного моста (с помощью короткой шпильки вместо переходника платформы для установки камеры).

Кроме того, штатив с зажимом также пригодится в многолюдных местах для фотосъемки, которые привлекают много туристов. Установка штатива в таких местах занимает много места на земле и всегда есть риск, что кто-то случайно ударит ножками штатива.Это будет катастрофа, если это произойдет в разгар длительной выдержки. С зажимным штативом, который не занимает места на земле, не о чем беспокоиться.

Заключение

Я надеюсь, что этот пост поможет вам рассмотреть штатив с зажимом в качестве альтернативы штативу. Действительно, Super Clamp меняет правила игры и представляет собой нечто большее, чем просто альтернатива мини-штативу и т. Д. И последнее, но не менее важное: будьте особенно бдительны и затягивайте везде, где необходимо затягивать, при использовании штатива с зажимом где-то высоко. Падение камеры или какой-либо детали может привести к серьезным травмам или поломке оборудования.

Сводка

Рецензент

Joey J

Дата проверки

2019-04-12

Проверенный элемент

Manfrotto Super Clamp

Оценка автора

.
