Этапы установки электромеханического замка, а также настройка

Электромеханические замки имеют широкую область применения. Они охраняют банковские помещения, офисные здания, жилье, даже ворота в частном секторе. Помимо того, что эти устройства работают от электричества, они имеют несколько способов разблокировки, возможность подключения видеомонитора. Но это не должно пугать, осуществить подключение электромеханического замка реально даже своими руками.

Разновидности, особенности и принцип работы замковых систем

Электромеханические запорные устройства схожи с механическими. Отличает их наличие электрических частей (электродвигателя или соленоида), обеспечивающих блокировку механизма, разнообразие способов разблокировки. Такие замки открываются как обычным ключом, так и другими средствами — магнитной картой, пультом дистанционного управления или набором кодовой комбинации на специальной клавиатуре. По способу установки бывают врезными, накладными:

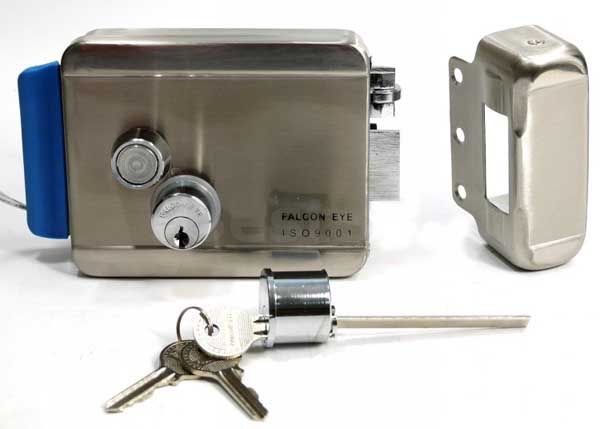

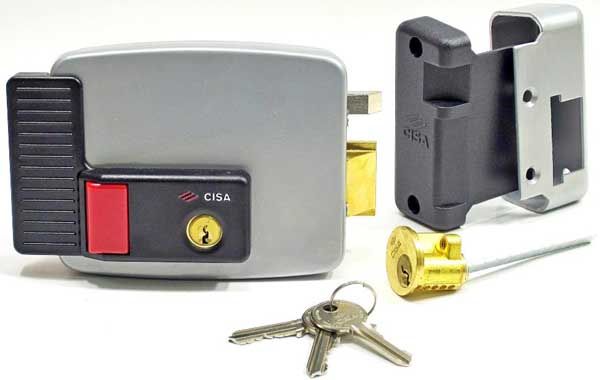

1. Накладные. Устанавливают с внутренней стороны двери. Часто вместе с ними подключают дополнительные элементы, например, домофон. Обычно монтируют там, где нет возможности произвести врезку.

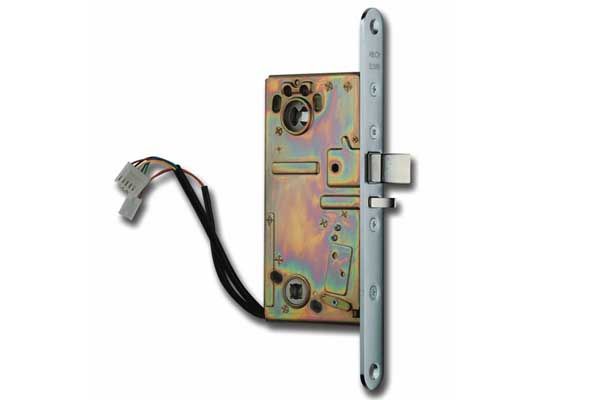

2. Врезные. Устанавливают внутрь дверного полотна. У них более сложная конструкция, поэтому они считаются высоконадежными. Но обычно стоят дороже, а их монтаж занимает больше времени.

Несмотря на то, что в основном электромеханические замки — универсальные, т.е. подходят для любых дверных изделий (железных, пластиковых, стеклянных, деревянных), бывают модели, предназначенные для установки только на определенные конструкции. Этот момент обязательно нужно уточнять перед покупкой.

Принцип работы

При подаче электричества на электронный блок замка срабатывает выключатель блокировки фиксатора, автоматически отодвигаются ригели. При этом следует вовремя потянуть за ручку, иначе дверь снова закроется.

Важно: при отключении электроэнергии дверь открывается только с ключа. Либо должен быть установлен блок бесперебойного питания.

Особенности электромеханических запорных устройств

Электрозамки с дистанционным способом открывания распространены в частном секторе. Их устанавливают на ворота, калитки, чтобы не выходить постоянно открывать на улицу. А механизм, оснащенный небольшим электродвигателем, даже сам распахнет дверь. Их часто устанавливают на входных дверях подъездов многоквартирных домов. В сочетании с домофонами они способствуют усилению безопасности жильцов.

Учитывая все вышеописанные факты, можно выделить ряд преимуществ электрозамков:

• простота, удобство использования;
• сочетание механических и электрических элементов, которые обеспечивают дополнительную безопасность;
• установка на любые дверные конструкции;
• надежность механизма, большой срок эксплуатации;
• дистанционное управление, позволяющее открывать двери на расстоянии;
• некоторые механизмы при срабатывании не издают шум.

К недостаткам относятся высокая стоимость, возможные сложности при подключении системы. Но, если устанавливать и настраивать строго по инструкции, пользуясь подходящей схемой подключения, с этим справится любой.

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

1. При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
2. После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
3. Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Важно: Неправильный монтаж устройства может навредить его функциональности.

Необходимые инструменты и материалы

Для установки электромеханического запорного устройства понадобятся следующие инструменты и расходники:

• дрель, буры;
• пассатижи;
• отвертка;
• набор гаечных ключей;
• изолирующие средства;
• болгарка;
• хомуты для работы с кабелем;
• металлическая проволока (диаметром 3-4 мм).

Как самостоятельно подключить электромеханический замок

В способах установки врезных и накладных замков есть ряд отличий. Поэтому следует рассматривать каждый в отдельности.

Установка врезного устройства

Этот тип замка устанавливается так:

1. Выбирают место, где произведут врезку. Можно обвести по контуру замка, но проще воспользоваться заранее подготовленным трафаретом.
2. В полотне вырезают пространство для механизма, высверливают отверстия под крепления.
3. Вставляют корпус, фиксируют его.
4. Вставляют механизм.
5. Подготавливают место для ответной планки, замеры производят по запирающему ригелю.
6. Высверливают нишу для ответной планки, отверстия для ее креплений.
7. Фиксируют ответную планку.
8. Устанавливают блок управления электрозамком и другие части.
9. Проверяют работоспособность запорного устройства.

Установка накладного устройства

Установку накладного замка производят следующим образом:

1. Механизм отделяют от корпуса.
2. Отмечают места, где будут располагаться корпус, крепежные винты.
3. Высверливают отверстие для блокирующего механизма, а затем для болтов.
4. Корпус крепят на полотне двери, болты плотно закручивают.
5. Используют положение ригеля, чтобы определить место установки ответной планки.
6. Устанавливают ответную планку.
7. Проверяют работоспособность устройства.

Способ подключения электрозамка

Схема подключения замка электромеханического обычно входит в комплект запорного устройства. Если ее нет, стоит обратиться по месту приобретения. Этап подключения — один из самых важных. Стоит отнести к этому со всей ответственностью.

При отсутствии в комплекте комбинированного кабеля, следует его купить, предварительно узнав о модели в технической документации. Этот кабель одновременно передает звуковой и видеосигнал, что удобно для подключения, например, видеодомофона. Если он прокладывается в местах повышенной влажности, желательно пускать его по кабель-каналам.

Стандартная схема подключения электромеханического замка выглядит так:

1. Замок соединяют с контроллером электрическим кабелем.
2. Таким же образом к контроллеру подключают блок питания, а также кнопку вызова, считыватель карт, ключей.
3. Блок питания подключают к электросети через ближайшую распределительную коробку.
4. Проверяют работоспособность замка.
5. При подключении замка вместе с домофоном к контроллеру подключают вызывную панель. А отвечающие и вызывающие элементы домофона соединяют между собой.

Рекомендации специалистов

Советы:

1. При покупке проводов следует знать расстояние между панелью и монитором. Если удаленность превышает 25 м, специалисты советуют для передачи звука и видео использовать коаксиальный кабель, а экранированный — для всех остальных соединений. Для обеспечения питания выбирают кабель марки ШВВП с сечением более 0,75 кв. мм.
2. При монтаже рекомендуется все соединения изолировать и пропаивать — это гарантия бесперебойной долгосрочной работы оборудования.
3. Выбор блока питания зависит от требований системы устройства.
4. Для подключения вместе с домофоном подойдет любая модель электромеханического замка.

Электромеханические замки популярны как минимум по двум причинам — комфорт использования и безопасность. При малейших сомнениях в правильности установки оборудования следует проконсультироваться с опытными людьми.

Электромеханический замок на дверь: устройство, монтаж

При обустройстве дверной фурнитуры многие потребители отдают предпочтение электромеханическим замкам. Подобные устройства являются качественной альтернативой для традиционных механических систем и обладают повышенной степенью безопасности. Чтобы выбрать хороший электромеханический замок на дверь, необходимо понимать, как он устроен и какие бывают виды.

Как функционирует электромеханическое устройство

Работа электромеханических конструкций основана на запорном ригеле, который соединен с электрическим приводом. Процесс установки выполняется по той же схеме, что и в случае с простым замком, поскольку прибор закрепляется непосредственно на дверном полотне. Проводку и элементы управления фиксируют с другой стороны.

Принцип действия выглядит следующим образом:

1. При закрытии двери взводящий ригель активирует специальную пружину.
2. После этого происходит блокировка двери путем вхождения ригеля в ответную планку. В результате система надежно блокирует механизм, предотвращая любой несанкционированный доступ в помещение.
3. Для разблокировки понадобится задействовать соленоид, на который подается напряжение. Под его воздействием фиксатор пружины сбрасывается, а запорный ригель втягивается обратно в корпус.
4. В случае закрытия полотна механизм повторно блокируется.

В зависимости от типа приводного устройства замки бывают соленоидными, моторными.

Представители первого типа характеризуются простым строением, а ключевым рабочим органом является электромагнит.

На рынке доступны замки с одним или несколькими ригелями. Интересной особенностью системы является специфическое открытие с внутренней стороны постройки: пользователю нужно нажать на кнопку, размещенную на корпусе. Открытие извне выполняется с помощью специального управляющего сигнала или простого замка.

Отдельные модели поддерживают опцию дистанционного управления, когда напряжение на соленоид подается путем фиксированной клавиши или пульта удаленного управления.

Основные виды электромеханических замков

Электромеханические замки для дверей могут отличаться принципом работы, внутренним устройством и спецификой установки.

По принципу действия и конструктивным особенностям

В зависимости от принципа действия доступные на рынке изделия бывают:

1. Соленоидными. Рабочая катушка создает магнитное поле, называемое соленоидом, которое способствует открытию ригеля и движению запорной системы. Элемент соединен с электрическим питанием посредством системы управления. Для представителей этого типа замков характерный большой срок службы и быстрая реакция на сигналы.
2. Моторные. Для перемещения ригелей задействуется небольшой электродвигатель, при этом процесс открытия занимает некоторое время, что считается минусом. В отдельных моделях интенсивность работы меняется вручную, а отжать ригель, чтобы войти в постройку, достаточно сложно. Самые защищенные изделия оборудованы несколькими ригелями, работающими раздельно в зависимости от времени суток. Однако каждый элемент снабжен автономным двигателем с поддержкой управления. В ночное время замок можно закрыть на все запорные механизмы, а днем только на один.

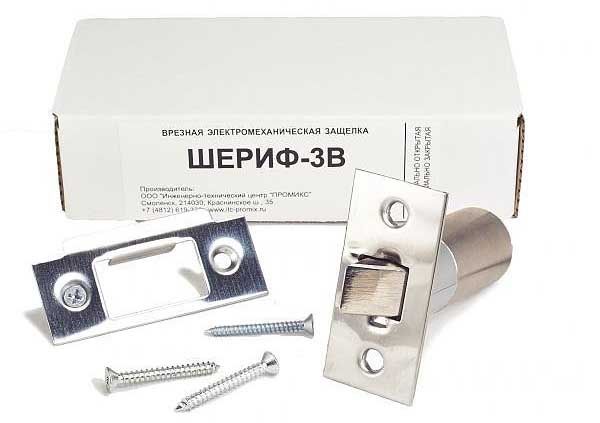

3. С электрической защелкой. Позволяет открыть дверь путем подачи напряжения на сбрасывающий элемент.
4. С электрической блокировкой. Отличается наличием защелки на мощном фиксаторе, которая заходит в замок при повороте ключа или подаче электрического напряжения. Такие ригели оснащены накладками из твердого сплава, которые препятствуют быстрому износу конструкции под влиянием давления пружины.

Специалисты не рекомендуют устанавливать защищенные изделия на простой деревянной калитке, поскольку они не обеспечат нужную защиту, но потребуют некоторых финансовых вложений.

По типу установки

По типу монтажа на дверное полотно устройства бывают:

1. Врезными. Характеризуются наличием трехточечного закрытия и специальными вертикальными засовами, которые соединены с домофоном.
2. Накладные. На внешней стороне находится цилиндр, а внутри расположены механические элементы. Открытие выполняется без подачи электричества.

Преимущества и недостатки

Список плюсов электромеханических устройств включает в себя такие пункты:

1. Эффективная защита против взломов, поскольку в случае блокировки изнутри блокировку нельзя снять даже родным ключом. Конструкция выполнена из качественных и надежных материалов, что делает ее подходящей для загородных помещений или дач, которые посещаются только летом.
2. Большой срок службы и прочность. Такие модели редко выходят из строя, поэтому их не приходится ремонтировать самостоятельно.
3. Возможность установки на дверном полотне из любого материала в любом удобном положении.
4. Взаимодействие с домофонами, что повышает комфорт эксплуатации и обеспечивает повышенную степень безопасности.
5. Поддержка удаленного открытия или закрытия пультом.

Однако кроме плюсов, подобные механизмы обладают и минусами. Среди них выделяют такие негативные моменты:

1. В торцевой части двери видна задвижка, которая может зацепить одежду или другую важную вещь и привести к повреждениям. Ее наличие вызывает ряд неудобств для людей, которые проходят мимо.
2. В случае сильного воздействия на дверь срок службы фурнитуры сокращается.
3. Система нуждается в бесперебойном электроснабжении.
4. Приспособление продается по высоким ценам, а в случае отрицательных температур или высокой влажности работа становится нестабильной.

Как выбрать замок электромеханического типа

Отправляясь в магазин для покупки замка, необходимо учитывать ряд критериев и особенностей выбора. В продаже можно найти конструкции со следующими типами запорных механизмов:

1. С цилиндровыми замками.
2. Сувальдные.

Каждый тип имеет свои особенности и преимущества. Изделия с сувальдными механизмами более устойчивы к взлому, поскольку эта часть надежно спрятана и находится подальше от дверного полотна.

Что касается цилиндровых моделей, то их запорный механизм находится на видном месте и остается уязвимым к контакту со злоумышленниками. С целью повышения защиты цилиндр оснащается металлическим стаканом или броненакладкой. Ее задача заключается в предотвращении взлома и выбивания конструкции.

Накладку фиксируют изнутри, что способствует повышенной степени безопасности. Провести ремонт и замену цилиндрового механизма несложно, при этом он обладает хорошей пригодностью к ремонту.

Сувальдные устройства закрепляются внутри корпуса полотна, поэтому процесс установки и замены требует некоторых навыков и усилий. На рынке предлагаются модели с 2 типами механизмов: сувальдным и цилиндровым. Минусом комбинированных разработок является сложность ремонта, поскольку в случае выхода из строя одного механизма, понадобится менять весь узел.

Современные электромеханические изделия поддерживают функцию блокировки. Если закрыть только нижний механизм, злоумышленник не сможет открыть его верхним.

Изначально такая защитная фурнитура разрабатывалась только для дверей из древесины, но сегодня стали появляться решения для металлических полотен. Однако при монтаже замка на полотно из тонкого металла может появиться риск его взлома. Для повышения защиты постройки рекомендуется покупать и устанавливать дополнительный замок.

Производители запорных конструкций внедряют новые технологии и решения, стараясь выпускать в продажу максимально защищенные изделия. Однако преступники разрабатывают усовершенствованные методы взлома. Поэтому даже лучшие модели не могут гарантировать 100% защиту.

Специалисты советуют проводить замену запирающих механизмов не реже 1 раза в 5 лет. Сталкиваясь с новыми, невиданными раньше преградами, злоумышленники отказываются тратить время на взлом и выбирают более доступный вариант.

Установка электромеханического замка

Установить электромеханический замок своими руками может каждый владелец частного дома или квартиры. Однако, чтобы при проведении монтажных мероприятий не допустить ошибок, нужно придерживаться правил и рекомендаций. Процедура установки замка на дверь занимает в среднем 1,5-2 часа. Но если вы желаете дополнительно установить домофон, понадобится больше времени и усилий.

Что понадобится для установки

Кроме базовых инструментов, с помощью которых удастся закрепить электромеханический замок, установка подразумевает покупку дополнительных элементов, включая:

1. Контроллер для управления запорным механизмом.
2. Источник бесперебойного электропитания. Система способствует безотказной работе оборудования даже при наличии сбоев в централизованном электроснабжении. Прибор оснащается дополнительными аккумуляторами, которые защищают замок от скачков напряжения и пр.
3. Считыватель кода. Фиксируется снаружи двери и позволяет открывать запорный механизм с помощью брелоков или чип-карт.
4. Кнопки открытия изнутри. Наличие подобных кнопок повышает комфорт использования замка, поскольку при покидании помещения хозяевам не придется искать ключ — достаточно нажать на соответствующую кнопку и дождаться, пока блокировка не будет снята. Через 5-10 секунд произойдет автоматическое закрытие ригелей.
5. Домофон. При монтаже замка на калитку рекомендуется оснастить его аудио- или видеомагнитофоном для более удобного открытия изнутри.

Монтаж накладных замков

Для монтажа накладных замков необходимо подготовить разметочные инструменты (маркер, рулетка), электродрель и шуруповерт. Процесс монтажа состоит из нескольких этапов:

1. Магазинный замок разбирается на 2 части — корпус и элементы крепления.
2. Дальше нужно нанести разметку на полотно в зоне, где будет закреплен замок. Для этого конструкцию прикладывают к двери, обводят маркером, а потом размечают точки крепления болтов.
3. С помощью дрели нужно просверлить отверстия, руководствуясь правильным диаметром.
4. Дальше следует сделать отверстие под крепежный механизм, который находится в корпусе.
5. Потом устройство соединяется с полотном. На данном этапе нужно убедиться, что болты надежно затянуты.
6. Убедившись в надежности крепежа, можно проводить сборку фурнитуры.
7. После этого необходимо привести замок в рабочее состояние и закрыть его.
8. Выбрав место запирающей планки, ее нужно закрепить болтами.
9. Работоспособность системы проверяется посредством ключа.

По аналогичной инструкции монтируется контроллер и другие сопутствующие приспособления, если они предусмотрены конструкцией.

Монтаж врезных замков

Врезные замки устанавливаются по таким принципам:

1. Для начала нужно провести демонтаж замка с целью нанесения разметки для врезки. Рекомендуется воспользоваться готовым трафаретом, чтобы не допустить отклонений.
2. В конструкции двери необходимо сделать нишу под корпус и крепежные отверстия. Чтобы достать нишу, можно задействовать дрель со специальными накладками.
3. После этого корпус вставляется в нишу и надежно закрепляется.
4. Внутрь помещается запирающий механизм, а потом производится разметка места под монтаж.
5. На следующем этапе просверливается ниша под планку и болты, после чего ее закрепляют.
6. При наличии дополнительных механизмов и устройств их нужно устанавливать с учетом инструкции.

Подключение

Если замок не имеет встроенного контроллера и блока управления, их понадобится устанавливать и подключить самостоятельно. Существуют разные схемы подключения, которые должны поставляться в коробке с замком и руководством по эксплуатации. При отсутствии такой схемы лучше обратиться к специалисту.

Инструкция по подключению выглядит следующим образом:

1. С помощью кабеля соединяется замок и контроллер. При монтаже замка на калитке или в здании с высоким содержанием влаги в воздухе электрическую проводку изолируют с помощью специального рукава, который выполняет роль защитной оболочки.
2. Считыватель, блок питания, кнопка открытия и другие элементы соединяются с контроллером аналогичным методом.
3. Электронный блок подключается к сети.
4. Проводится оценка работоспособности системы.
5. Домофон нужно присоединить к основному контроллеру. Все элементы панели вызова должны безотказно взаимодействовать друг с другом.

При установке накладных и врезных замков необходимо использовать подходящую схему.

Управление электромеханическим замком

Специфика использования замка определяется его типом и конструктивными особенностями. В большинстве случаев устройство поставляется со специальным блоком, который взаимодействует с каждым элементом и электрической сетью. Задача этого узла заключается в подаче напряжения на запирающие ригели по мере необходимости.

Модели из состава СКУД включают в себя контроллер, выполняющий автоматическое определение момента открывания или закрытия путем получения данных идентификации. Они передаются с чип-карты или биометрического считывателя.

Иногда с замками поставляется дополнительная кнопка для открытия изнутри. Некоторые модели поддерживают снятие блокировки простым ключом, что необходимо в случае сбоев в электропитании или электронных компонентах замка.

Передовые модели поддерживают опцию удаленного управления с помощью персонального пульта. Они могут совмещать следующие варианты управления:

1. Кнопка.
2. Ключ.
3. Контроллер.

Зависимость качества от стоимости

При выборе замка для дверей частного дома, квартиры или калитки нельзя экономить. Задача такого механизма заключается в защите помещения от проникновения злоумышленников, а низкокачественная модель не сможет справиться со своей задачей и будет подвергнута взлому. Чтобы избежать таких последствий, стоит выбирать хорошую продукцию от проверенных компаний. В таком случае жилище будет надежно защищено, а запорная конструкция будет оставаться неуязвимой к любым преступным действиям.

Электромагнитный замок на калитку: виды, установка, принцип работы

Привычные щеколды, засовы на калитках заборов уходят в прошлое. Ведь каждый хозяин хочет надежно защитить свой двор от незваных гостей.

Современный вариант закрывающегося устройства ‒ электромагнитный замок. Устанавливают его быстро, а в дополнение к нему монтируют видеодомофон, чтобы, находясь в помещении, видеть, кто стоит за воротами.

Принцип действия

Механизм состоит из сердечника с обмоткой, которые помещены в специальный корпус.

Сердечник представляет собой набор стальных намагниченных пластин. Форма ‒ Ш-образная. Чтобы снизить остаточное напряжение, поверхность покрывают краской. Обмотка ‒ это катушка, на которую намотали медный провод. Сверху ‒ защитное изоляционное покрытие. Материал корпуса ‒ преимущественно алюминий, сталь.

Работа замка заключается во взаимодействии электричества и магнита. Напряжение подается на обмотку, за счет чего активируются магнитные элементы.

К примеру, чтобы плотно закрыть дверь весом до 150 кг хватит мощности в 5 Вт.

На момент подключения либо отключения электромагнитного замка формируется намагниченный контур, на который действует переменный ток.

Важный элемент механизма ‒ конденсатор. С его помощью через обмотку выполняется зарядка. Меняется полярность магнита. Остаточный ток перемагничивается. При поломке конденсатора дверь открыть не получится. Потребуется заменить нерабочий элемент, новый подключить параллельно клеммам.

Замок открывается магнитным ключом или картой. Если на участке бывают перебои со светом, то для надежности стоит дополнительно установить механический замок.

Технические характеристики

У электромагнитных замков два основных рабочих показателя, на которые нужно обращать внимание перед покупкой:

1. Сила удерживания (нагрузка на отрыв). Измеряется в килограммах. В зависимости от модели бывает от 50 до 100 кг. Для калитки минимальная величина ‒ 250 кг. Если полотно из ковки или тяжелого металла, требования возрастают до 1000 кг.
2. Остаточная намагниченность. Показатель не должен быть больше 1,5‒2 кг. Если величина превышает норму, то возникают проблемы с открытием двери, они работают со сбоями.

Технические характеристики прилагаются в инструкции к изделию.

Что входит в комплект

Помимо замка в комплект входят детали, обеспечивающие бесперебойную работу в домашних и уличных условиях. Среди них:

1. Контроллер. Механизм, управляющий замком. С его помощью подключаются основные элементы устройства.
2. Считыватель данных. Представляет собой панель, благодаря которой проводится открывание. Действие выполняется электронным ключом, картой или путем ввода секретного кода. Все зависит от модели.
3. Замок. В продажу поступает с проводами, ответной планкой для соединения с источником напряжения.
4. Кнопки для выхода. Монтаж выполняется изнутри двора, чтобы жильцы могли покинуть участок без использования ключей.
5. Набор ключей. Стандартное количество ‒ 6 штук. Один из которых универсальный, поставляется уже запрограммированным. С его помощью перекодируют другие.
6. Электрические провода. Используются при сборке и подключении схемы.
7. Блок питания. Присоединяется к напряжению 220 В. Обеспечивает работу устройства.

На случай сбоя в подаче электричества рекомендуется устанавливать дополнительный блок питания, работающий на аккумуляторе либо батарейках.

Вспомогательное оборудование для подключения

Для повышения комфортности использования к электромагнитному замку монтируют:

• доводчик дверей;
• домофон или видеодомофон;
• панель ввода кода;
• кнопку вызова.

Доводчик продлевает срок службы калитки, поскольку с его наличием створка закрывается плавно. Детали не изнашиваются быстро.

В частном секторе рекомендуется ставить домофон. Он продается отдельно и объединяется в одну схему с ЭМЗ.

Монитор монтируют внутри дома, панель вызовов – с улицы.

Разница между электромеханическим и электромагнитным замком

Электромеханический держит калитку закрытой из-за запорного элемента ‒ ригеля. Потребление электроэнергии минимально. Оснащается дистанционным управлением. Работа регулируется специальным пультом.

Существенное преимущество ‒ продолжает работать без питания, открываясь стандартным ключом. Недостаток ‒ высокая цена.

У электромагнитного замка створка остается закрытой, благодаря электромагнитному полю катушки, что притягивается якорем из металла, закрепленному на двери.
С покупкой магнитного замка на калитку, владелец сэкономит деньги и сам справится с установкой.

При этом он потребляет в разы больше электроэнергии. При отключении света устройство перестает работать. Для повышения безопасности потребуется покупать аккумуляторный блок питания или дополнительный механический замок.

Преимущества и недостатки механизма

В пользу электромагнитного замка говорят:

1. Простая и быстрая процедура монтажа. Его можно поставить своими силами, не привлекая специалистов.
2. Возможность скрытой установки. Механизм прячется в раме ворот, столбах. При входе не бросается в глаза.
3. Надежное удерживание створки. Чтобы открыть такой замок без ключа, потребуется приложить усилие не менее 200 кг, а то и больше.
4. Быстрое открытие магнитным брелком, картой или пультом.
5. Аккуратный, эстетичный вид.
6. Бесшумное функционирование.
7. Совмещается с домофоном, поэтому управлять механизмом удобно из помещения.

Есть у него и минус ‒ полная зависимость от электричества. При отключении света калитка становится разблокированной.

В качестве решения этой проблемы хозяева ставят источники бесперебойного питания ‒ аккумуляторы, которые обеспечивают работу замка при отсутствии света. Более дешевая альтернатива ‒ установка дополнительного механического замка.

Виды

Классифицируют эти замки по нескольким параметрам.

По принципу запирания

Бывают двух типов:

1. Сдвижные. Действие механизма основано на сдвиге якоря. Большинство моделей врезные. При монтаже важно придерживаться пошаговой инструкции.
2. Удерживающие. Якорь действует на отрыв. Выпускаются накладные и врезные модели, у врезных ‒ низкое сцепное усилие.

Накладные удерживающие замки устанавливают намного чаще.

По типу управления

Выпускаются:

1. С элементами Геркона. Для контроля работы не нужно напряжения. За счет действия магнита происходит контакт и удержание требуемого уровня напряжения.
2. С датчиками Холла. Представляют собой микросхему. Для работы необходимо дополнительное питание.

Последний вид обеспечивает повышенную безопасность за счет чувствительных датчиков.

По способу крепления

Бывают:

1. Врезными. Полностью встраивается внутрь полотна калитки.
2. Полуврезными. Монтируется во внутрь двери, но часть элементов видна снаружи.
3. Накладными. Фиксируется сверху створки на металлических уголках.

Как выбрать замок

Перед покупкой важно обращать внимание на такие моменты:

1. Сила на отрыв (удержания). Должна быть в пределах 150‒200 кг. Указывается на замках после индекса «ML».
2. Прочность конструкции. Большей надежностью отличаются изделия с литым антикоррозийным корпусом. На поверхности отсутствуют швы, стыки.
3. Устойчивость к влаге, перепадам температур. Замок будет использоваться в условиях улицы, поэтому рабочий диапазон температур должен быть от ‒30 до +50 градусов. Механизм защищен от попадания влаги.
4. Высокая степень антикоррозийного покрытия. Чем качественнее обработано изделие, тем дольше оно прослужит и меньше будет изнашиваться.
5. Полная изоляция электрических проводов и других деталей. В противном случае во время открытия есть риск получить удар током.
6. Возможность модификации. Модель должна быть совместима с системами видеонаблюдения, домофоном, дистанционным управлением.
7. Защитное покрытие выбирается исходя из частоты использования и погодных условий. При интенсивной эксплуатации в условиях суровой зимы лучше не экономить и купить с покрытием из металлической пленки. При умеренном использовании достаточно недорогого лакового, силиконового покрытия.

Независимо от модели замки на калитку следует брать с антивандальной защитой на магните, чтобы посторонние не смогли испортить механизм.

Популярные модели

Рекомендуем ознакомиться со следующими замками, которые, по мнению покупателей, соответствуют заявленным требованиям.

ML400

Подойдет для монтажа на входных дверях, калитках с толщиной полотна 30‒50 мм. Крепеж выполняется со двора, створка открывается на улицу. Надежность установки обеспечивает доводчик. Механизм открывается при снятии тока. Рабочее напряжение 9‒12 В.  Потребляемая мощность ‒ 7,2 Вт. Удерживающая сила ‒ 400 кг.

AL‒400S

Сдвижная модель крепится внутрь створки. Комплектуется датчиками Холла, элементами Геркона. Сила удержания ‒ 400 кг. Рабочее напряжение ‒ 12 либо 24 В. Сила тока ‒ 0,9 А.

AL-400S подлежит модификации для дистанционного управления, вывода информации на пульт охраны.

YLI YM‒60

Недорогой накладной замок. Имеет небольшую силу удержания в 60 кг. Подойдет для калиток из легкого материала (дерева, профнастила). Материал ‒ анодированный алюминий. Рабочее напряжение ‒ 12 В.  Ответная панель сделана из цинка. Не отличается большой надежностью.

Arny Mag 180

Типичное электромагнитное устройство, компактное, надежное.

Сила удержания ‒ 180 кг. Напряжение ‒ 12 В. Потребляемый ток ‒ 300 мА.

Visit ML300 (M)‒40

Модель отлично подходит для подключения к домофону, видеодомофону, системе дистанционного управления.

Комплектуется корпусом с электромагнитом, металлической магнитной пластиной. Открытие механизма происходит при снятии напряжения с запора. Рабочее напряжение ‒ 9‒15 В. Мощность ‒ до 7,2 Вт.

Монтаж магнитного замка своими руками

Все работы можно сделать самому, если придерживаться простых рекомендаций.

Установка на распашные ворота

Достаточно купить замок с силой удержания в 280 кг.

Брать нужно устройство для наружного применения, но если такой возможности нет, то подойдет и электромагнитный механизм для внутреннего использования, при условии обработки поверхности силиконом (чтобы перекрыть доступ влаги внутрь изделия).

На ворота монтируется блок питания. Замок подсоединяется через замкнутое реле на 12 В. Как только срабатывает реле, запор начинает работать.

Замок фиксируется к одной створке, ответная панель – к другой. Крепеж выполняется болтами. Управление доступно дистанционно.

Монтировать такой замок можно и на распашные и откатные ворота.

На калитку

Последовательность установки:

1. Просверливают отверстия под саморезы в металлической рамке калитки. Диаметр делают на 1‒2 мм меньше самого самореза.
2. К рамке крепят корпус замка, к створке ‒ ответную панель.
3. Провода от считывающей панели пускают по краю калитки. Узел фиксируют на створке, прячут в полость забора.
4. С уличной стороны двери ставят контроллер. Механизм распознает карты, магнитные ключи. Допускается установка кодового контроллера, но это устройство не особо надежное.
5. Со двора на калитку крепят кнопку выхода. С ее помощью усадьбу получится покинуть без ключа. Располагают кнопку так, чтобы до нее нельзя было дотянуться с улицы.
6. Для подключения замка к питанию используют двухжильный кабель сечением в 1,5 квадрата.
7. Проводку тщательно изолируют, прячут в пластиковые лотки, чтобы кабель не намокал.

После этого пробуют закрыть и открыть двери.

Коммутация электрической цепи

Питание устройства выполняется от постоянного тока В 12 В.

Для подсоединения к сети нужно брать двухжильный кабель типа ВВГ 2*15 либо ВВГ НГ 2*15 мм.

При укладке провода с наружной части забора или рамки калитки прячем его в гофрированный шланг, а затем пластиковый канал. Еще лучше, когда есть возможность скрыть кабель в полости ограждения.

Подключаем все провода в соответствии со схемой, которая поставляется вместе с инструкцией по сборке. Если таковой нет, то вы найдете ее в интернете, введя модель замка в поисковик.

Изделие, поставляемое с контроллером, хоть и дороже, но гораздо практичнее, поскольку механизм полностью совместим с компьютером.

Контроллер отвечает за такие функции:

1. Передачу сигнала для открытия.
2. Подачу питания для закрытия.
3. Кодировку ключей.

Когда выполнено пробное подключение, выполняется программирование ключей:

1. Универсальный ключ из комплекта подносится к контроллеру.
2. Включается режим записи.
3. По очереди программируются оставшиеся ключи.
4. По окончании контроллер возвращается в обычный режим работы.

При необходимости из ПК производится выгрузка, загрузка базы ключей.

Особенности обслуживания, ухода за изделием

Сводятся к следующим советам:

1. Тщательно соблюдайте меры безопасности. Важно не перепутать клеммы входа и выхода. Не оставляйте открытыми части замка, иначе повышается риск короткого замыкания.
2. Контролируйте состояние, износ пластин. От этого зависит плотное сцепление с электромагнитом. При попадании влаги поверхность начинает окисляться и сила сцепления уменьшается.
3. Аккуратно используйте саморезы при установке, чтобы не повредить элементы. Надежно закрепите пластину.

Замок не нуждается смазке. Важно соблюдать инструкцию по монтажу и эксплуатации.

Замок на калитку забора, работающий на электромагните – отличный вариант доступного закрывающегося устройства при наличии постоянного напряжения.

Подробная схема подключения видеодомофона с электромеханическим замком: инструкция

Желая обезопасить собственную территорию от злоумышленников, не стоит ограничиваться обычными засовами. Электромеханический замок на калитке, видеопанель и множество других сложных устройств никого не удивят, даже больше – сложно найти двор с воротами, на которых не будет электрозамка и домофона.

 Как выбрать электромеханический замок?

Ворота с электромеханическим замком, по сути, не сильно отличаются от обычного механического запора. Конструкция подобных устройств обладает важной особенностью, а именно наличием электрической составляющей, обеспечивающей возможность управления запорным механизмом магнитной картой, приемником для ключа либо клавиатурой для набора определенного кода. Открытие двери происходит после того, как электронное устройство разблокирует замок.

Замок может иметь разную конструкцию, изделия бывают накладными и врезными.

Первые очень похожи на обычные накладные замки. Благодаря наружному расположению цилиндра, калитку можно будет открыть в случае неожиданного отключения электроэнергии. Внутри есть специальный механический элемент, используемый в случае принудительного открытия, который не даст заблокировать створку в запертом положении. Калитку с таким замком можно открывать наружу или внутрь – необходимо просто подобрать соответствующую модификацию. Кроме того, надо учитывать ориентацию корпуса изделия, ведь она может быть разной для лево- и правосторонних створок.

Врезные изделия чаще всего подключают к видеодомофону. Их устанавливают на воротах и входных дверях. Многие современные модели дополнительно оборудованы засовами (вертикальными ригелями, которые являются частью трехточечной системы запирания). Самой эффективной считается система, которая работает в нескольких режимах: «ночной» беспечивает надежное запирание ворот, а «дневной» предоставляет возможность управлять воротами на расстоянии.

 Особенности монтажа электрозамка

Разбивка по цветам подключения проводки

Чтобы подключить электрозамок, придется потратить от 45 минут до 2-3 часов – все зависит от разновидности замка, а также наличия необходимого опыта. Накладные механизмы устанавливать проще, а врезные – гораздо сложнее. Но если вам приходилось работать болгаркой и дрелью, тогда особых проблем не должно возникнуть.

Для подключения электромеханического замка надо:

• Купить сам запирающий механизм;
• Подготовить перфоратор либо дрель;
• Нанести разметку.

Чаще всего устройство монтируют с использованием Т-образного уголка, которым соединяют раму и профиль. Чтобы это сделать, надо предварительно отметить места отверстий для креплений.

Этот этап считают наиболее ответственным. Аккуратность и точность этих работ влияет на дальнейшее подключение электромеханического замка. Сразу после нанесения разметки можно проделывать отверстия под винты.

Затем в каркасе двери надо просверлить отверстия, сквозь которые будет проложен электрический кабель. Такую же работу надо выполнить с противоположной части двери: там, где профиль соединяется с рамой.

Схема соединения электрозамка с контроллером

Кабель нужно провести к монтажной коробке, на которой будет установлен блок вызова и считыватель. Если есть места, где кабель перегибается, тогда нужно поместить его в специализированный канал. Это особо актуально для тех замков, которые устанавливают на калитках.

Затем, продолжая подключение электрозамка, надо расположить ответную часть соответственно специфики конструкции дверной рамы. Ее можно выполнить несколькими методами:

• Вырезать болгаркой в дверной раме проем нужного размера;
• Расположить под ответной частью пластины из металла;
• Произвести подключение видеодомофона к панели вызова.

Как соединить электрозамок и видеодомофон?

Подключение замка к домофонному устройству

Проще всего подключить вызывную панель к монитору. Подобная система не нуждается в дополнительных элементах, только в соединительном кабеле. В качестве проводки лучше всего использовать витую пару. Такое изделие имеет в своем составе несколько пар изолированных жил, которые скручены между собой.

Вызывная панель подключается на расстоянии полтора метра от пола. А монитор видеодомофона должен быть подключен на наиболее удобной высоте.

Чтобы подключить устройство на большом расстоянии, нужен специальный комбинированный кабель, который одновременно может передавать звуковой и видеосигнал, а также электричество. В составе подобного кабеля есть несколько гибких жил, имеющих разный цвет, одна из которых оплетена медной проволокой.

Чтобы осуществить монтаж, нужна правильная схема подключения. Преимущественно на вызывной панели и видеодомофоне все контакты клемм обозначены цветом или номерами. Цвета монитора и панели вызова могут отличаться.

Во время установки домофона с электрозамком, надо позаботиться об отдельном блоке питания для замка. Лучше не пробовать наладить питание от видеодомофона, ведь может возникнуть множество неисправностей.  Блок питания выбирают с учетом характеристик выбранного запорного устройства.

Существуют модели видеодомофонов, в которых замок подключают не к домофону, а к его монитору. При этом схема подключения не слишком сильно изменится.

Подключение замка к монитору

Главные преимущества электромеханических замков

Хотя инструкция по установке подобного замка может показаться очень сложной, но такие устройства обладают множеством разнообразных преимуществ, среди них стоит выделить:

• Высокую надежность;
• Долговечность;
• Возможность применения в разных условиях;
• Стоимость;
• Легкость комбинирования электромеханических схем с остальными системами безопасности.

Узнать принцип работы такого замка вы сможете после просмотрев этого видео:

Установив на калитку видеодомофон и выполнив все условия подключения электрозамка, можно избавиться от необходимости выходить из дома, чтобы впустить посетителя.

Самодельный электромеханический замок своими руками

Любой хороший хозяин заботится о своем имуществе, обеспечивая его самостоятельную охрану от различных преступных посягательств. На сегодняшний день «с развитием технологий» совершения преступлений обычный механический замок перестал быть надежной преградой между вашим жилищем и злоумышленником.

Подобные замки вскрываются «интеллектуальным» способом за несколько минут, но, слава богу, прогресс не стоит на месте и уже сегодня рынок предлагает нам широкий выбор достаточно надежных электромеханических замков. Такие запирающие устройства хороши всем, кроме цены, поэтому умельцы давно уже задаются вопросом, как изготовить самодельный электромеханический замок? В рамках данной статьи мы постараемся на это вопрос ответить, попутно разобрав мотивацию самостоятельного изготовления подобного запирающего устройства.

Зачем изготавливать электромеханический замок самостоятельно?

Читая данную статью, многие могут задать вопрос, а зачем вообще мучатся и пытаться сделать электромеханическое запирающее устройство своими руками, когда его легко можно купить в магазине? Пусть даже цена на него не низкая, но всегда можно подкопить, отложить или взять в рассрочку, это все равно лучше чем, в конце концов, потерпеть неудачу пытаясь «склепать» нечто более или менее работающее.

Прежде всего, не следует сбрасывать со счетов пытливый ум наших российских умельцев-кустарей, которым может и сам замок не очень нужен, просто интересно разобраться и сделать. Второй момент – это нами уже упомянутая безопасность, любое заводское запирающее устройство имеет свои недостатки, о которых может быть известно злоумышленнику. Воспользовавшись этими знаниями, преступник быстро расправится с купленным в магазине навороченным электромеханическим замком и вынесет все ценное из дома.

А представьте, если вам удастся собрать стабильно работающее электромеханическое устройство. Его главным преимуществом станет то, что никто кроме вас не будет знать особенностей его конструкции, а значит, злоумышленник просто не станет рисковать, пытаясь вскрыть замок. Но даже если вы нарветесь на вора суперпрофессионала, которого не удержит ни один замок, все равно даже такой вор потеряет больше времени, возясь со вскрытием «самоделки», нежели если бы он вскрывал заводское устройство. В общем и целом некоторые преимущества у самодельных замков имеются.

Правда здесь обязательно нужно сделать оговорку, изготавливаемое своими руками устройство должно быть сделано на основе работоспособной схемы и неоднократно тестироваться.

Какой подход выбрать при изготовлении замка

На то, каким будет облик вашего электромеханического замка, во многом повлияет подход, который был избран при его изготовлении. Существует два основных подхода, которые используют умельцы при создании замков и систем управления ими.

1. Первый подход предполагает кустарное изготовление всех элементов защитной системы, включая электромеханическое запирающее устройство.
2. Второй подход предполагает комбинирование заводских и кустарно изготовленных элементов системы, включая замок.

Бывалые мастера советуют воспользоваться вторым подходом, поскольку изготовить абсолютно все детали самостоятельно очень сложно, да и незачем. Гораздо легче и эффективнее «усовершенствовать» заводские образцы запирающих устройств, посредством внедрения своих «кустарных примочек».

Изготовить «с нуля» электромеханический замок чрезвычайно сложно, ибо в своей конструкции он имеет элементы, изготовление которых требует специализированного оборудования. Однако никто не запрещает взять детали и комплектующие с других запирающих устройств и изготовить гибрид неизвестный ни одному профессиональному взломщику.

Требуемые инструменты и комплектующие

Состав необходимых комплектующих и деталей во многом будет зависеть от сложности конструкции вашего электромеханического замка. В рамках данного пункта мы опишем самые типичные детали и инструменты, которые могут потребоваться для изготовления электромеханического запирающего устройства и системы управления им. Начнем с деталей.

• Монтажная плата и радиодетали согласно схеме. Они нам понадобятся для изготовления блока управления замком, хотя никто не мешает вам приспособить готовый заводской блок.
• Детали механизма секретности механической части замка (ригель, сувальды, пружины).
• Готовый корпус для замка или материалы для его изготовления. Естественно, что чем качественнее будут материалы, тем лучше.
• Специализированный электропривод для электромеханических замков или стандартный привод для центрального замка автомобиля.
• Небольшой электромотор.
• Зубчатые колеса и венцы.
• Приводная спица.
• Небольшой металлический стержень с ручкой, который будет крепиться в корпусе замка и станет частью электрозащелки, если конечно она вам потребуется.
• Реле, рассчитанное на определенную нагрузку, крепеж для замка.
• Блок питания 12 вольт и электропроводка нужной длины и сечения. Мастера рекомендуют использовать разноцветную проводку, с тем, чтобы не допустить ошибки при подключении всех элементов защитной системы.
• Элементы управления электромеханическим замком, вызывная панель, трубка или монитор для видеодомофона.

Мы не зря рассматриваем не только детали самого запирающего устройства, но и элементов управления им. Поскольку поставить один только электромеханический замок без подключения его к сети и вспомогательным устройствам, значит проделать всю работу напрасно. Кроме деталей и комплектующих, нам потребуются и инструменты. Полный их перечень также обозначить довольно сложно, поэтому остановимся на типовых.

1. Паяльник, припой, бокорезы, плоскогубцы.
2. Набор разнообразных отверток.
3. Набор надфилей и напильников.
4. Дрель со сверлами по металлу диаметром от 1,5 до 15 мм. Если будите работать с печатной платой и деталями, то потребуются и более тонкие сверла.
5. Приборы для измерения напряжения.

Процесс самостоятельного изготовления электромеханического замка

Изготавливать электромеханический замок, мы начинаем с блока управления. В данном случае нужно либо приобрести готовую плату для блока управления с нужными параметрами, либо изготовить ее самостоятельно согласно прилагаемой схеме (рис 1).

Припаиваем необходимые радиодетали к специально подготовленной печатной плате и убираем ее пока что в сторону. Теперь приступаем к изготовлению корпуса замка. Отметим сразу, что корпус лучше изготовить с таким расчетом, чтобы в нем поместился и блок управления и механическая часть замка, за исключением случаев, когда запирающее устройство планируется использовать на улице.

Корпус лучше всего изготовить из металла, толщиной не менее 3 мм. Форма и величина корпуса будет зависеть от размеров комплектующих. Теперь можно перейти к монтажу элементов в корпус согласно схеме (рис 2). Коротко опишем порядок производства работ.

• Засверливаем 3 мм отверстия в корпусе замка для креплений электропривода. Надежно «садим» привод на болты по месту согласно схематичному изображению (рис 2).
• К выходному валу электромотора крепим металлическое зубчатое колесо.
• Крепим зубчатые венцы таким образом, чтобы они сообщались с зубчатым колесом.
• Перпендикулярно зубчатому колесу крепим маленькие металлические пластинки, которые будут играть роль блокирующих элементов.
• Устанавливаем возвратные пружины.
• Непосредственно у зубчатого колеса устанавливаем 2 подвижных элемента с радиальными пазами.
• Монтируем возвратные элементы.
• Устанавливаем запирающий элемент (ригель) соединяя его с приводным механизмом при помощи приводной спицы. В основание ригеля устанавливаем пружину.
• Устанавливаем вибрационный возвратный элемент (специальную пластинчатую пружину).
• Собираем и устанавливаем механический секрет, сообщая его с ригелем, не забыв просверлить отверстие под замочную скважину. В общем и целом все.

Подводя итог, отметим, что изготовить электромеханический замок самому вполне реально. Однако для этого требуется определенная сноровка, желание и умение обращаться с инструментами. Лучше всего использовать готовые комплектующие к электромеханическим запирающим устройствам, которые поставляют их производители. В этом случае ваше самодельное устройство получится несколько дороже, зато больше шансов, что оно будет надежным и стабильно работающим. Мастерите с удовольствием!

Электромеханический замок на калитку своими руками: подключение, видео

Персонификация доступа на частную территорию склонна к развитию. На смену простейшим засовам, работающим исключительно на совести, пришли механические замки с ключами, а затем и более совершенные электрифицированные запирающие устройства.

Применение электромеханических замков на калитках приобрело массовый характер. Это обусловлено простотой монтажа и эксплуатации и, несомненно, высокими защитными свойствами таких устройств. Рассмотрим их поближе.

Ни один запорный механизм не защитит от несанкционированного проникновения на частную территорию, если он установлен на недостаточно прочную конструкцию. Ворота должны быть прочными и защищенными сами по себе.

Принцип работы

Устройство и принцип работы чисто механических замков понятен – механизм секретности при помощи ключа приводит в движение ригели, и дверь запирается или открывается. Электромеханические замки, в свою очередь устроены сложнее. Главное отличие от электрических устройств заключается в том, что отпирание производится при подаче напряжения.

Глобально способ запирания не отличается от других типов замков – открытие блокируется ригелем, выступающим из корпуса основной части в углубление ответной. Устройство электромеханических замков отличается наличием электрифицированных подвижных элементов различной конструкции.

При подаче напряжения, в зависимости от конструкционных особенностей конкретного типа электромеханического замка, ригель втягивается внутрь корпуса или выходит из него, и дверь отпирается или запирается. Вот так работают электромеханические замки.

Переходом из запертого состояния в открытое и отличаются типы электромеханических замков. Ригель может втягиваться при помощи пружинного механизма, который взводится дополнительным элементом, активации магнитного поля или мотора.

Кроме того, отпирание может производиться при помощи ключа с внешней стороны калитки, встроенной или подключенной кнопки (блокируемой или нет). Благодаря комбинированию электрического и механического типа запирания замки и получили свое название.

Основные производители

Множество компаний, занимающихся изготовлением электромеханических замков для калиток (и не только) и их поставкой на массовый рынок, ведут активную деятельность. Их продукция отличается классом и некоторыми особенностями принципов действия, монтажа и эксплуатации. Далее вы сможете ознакомиться с краткими характеристиками наиболее крупных игроков.

CISA (Costruzioni Italiane Serrature e Affini, Италия)

Уже 92 года компания занимается производством и продажей скобяных изделий. На массовом рынке продукция лидирует по частоте рекомендаций от консультантов. Замки от CISA отличаются высокой культурой производства и воплощением современных технологических решений.

Одна из характерных особенностей на данный момент – возможность построения домашнего комплекса запирающих устройств, активируемых уникальным мастер-ключом. Остальные при этом также являются уникальными для каждого замка.

Iseo (Италия)

Еще один итальянский производитель высшего эшелона. Группа компаний Iseo обладает не столь почтенным возрастом, как другие зарубежные представители в данном перечне (основана в 1969). С другой стороны конструкторы компании внимательно следят за развитием технологий и внедряют новинки в сферу своей деятельности.

Щепетильное отношение к качеству продукции и транспортные расходы, однако, удорожают электромеханические замки данного производителя.

Abloy Oy (Финляндия)

Финская компания Abloy основана в 1918 году человеком, разработавшим конструкцию штифтового цилиндрового механизма. Сейчас это дочернее предприятие скобяного концерна впечатляющих масштабов.

Естественно продукция компании находится на лидирующих позициях мирового рынка и, не менее естественно, отличается значительной стоимостью в сравнении с изделиями от других участников массового рынка. Но, установив такой замок, можно действительно рассчитывать на сохранность собственного имущества.

FalconEye (Россия)

Отечественный производитель охранного оборудования среди прочего (системы видеонаблюдения, домофоны и иже с ними) производит и электромеханические замки. Модельный ряд не отличается особым разнообразием – он ограничивается несколькими моделями стандартной конструкции с блокировкой внутренней кнопки отпирания и без неё.

Три модели, доступные на данный момент станут подходящим выбором для тех, кто хочет поддержать отечественную промышленность без особого ущерба надежности.

Полис (Россия)

Главная характеристика продукции ООО НПФ «Витек» под торговой маркой Полис – дружелюбность к бюджету. Особый упор делается на антивандальные свойства запорных систем. Ассортимент представлен достаточно широким разнообразием накладных и врезных моделей.

Шериф (Россия)

Под торговой маркой «Шериф» выпускается продукция инженерно-технического центра «Промикс», который специализируется на производстве электрического запорного оборудования. Линейка электромеханических замков небогата – представлена двумя моделям. Отличительная черта замков Шериф – в компактности. Они изготавливаются во врезных корпусах и в разы меньше продукции других компаний.

Таким образом, продукция разных производителей отличается свойствами и особенностями. Для максимальной надежности – дорогие итальянские и финские замки, для экономии – отечественные. Выбор конкретной модели зависит от особенностей запираемой калитки и требований к эксплуатации.

Конструктивное разнообразие

Как упоминалось ранее, существует масса вариантов конструкции уличного электромеханического замка. По способу монтажа они делятся на накладные и врезные. Последние устанавливаются в пространство между полотнами калитки. Остальные – крепятся на внутреннюю сторону створки.

Беспроводные замки на калитку, к примеру, не потребуют даже подключения питающего кабеля. Необходимая для работы энергия обеспечивается индивидуальными элементами питания.

Кроме того замки делятся по типу приведения запорного механизма в действие. Выделяют такие типы:

1. Магнитные.
2. Моторные.
3. Соленоидные.
4. Электрозащелки.

Каждый тип обладает своими особенностями и подходящим сценарием применения.

Магнитные

Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.

Электрический импульс, подаваемый на катушки магнитного электромеханического замка должен быть краткосрочным (доли секунды). При продолжительной подаче тока они могут перегреться и выйти из строя. Этот момент необходимо учитывать и при монтаже.

В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.

Моторные

Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.

С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.

Соленоидные

Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.

Для стабильной работы запирающие устройства соленоидного типа требуют постоянной подачи тока. Благодаря использованию низких токов (12/24 Вольта) хорошо интегрируются с системами бесперебойной подачи питания.

В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.

Электрозащелки

Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.

На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.

Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.

Для корректной работы некоторых моделей и продления срока их службы рекомендуется снабжать подвижную часть ограды автоматическим доводчиком. Он поможет снизить ударные нагрузки на ригели и весь механизм в целом.

Особенности монтажа

Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.

Для установки на левую или правую сторону выпускаются разные модели замков. Конструкция некоторых устройств позволяет менять их ориентацию. Такие замки называются универсальными.

Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.

Монтаж накладного запора

1. Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
2. Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
3. Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
4. Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
5. Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
6. Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.

Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.

Монтаж врезного запора

1. Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки. Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
2. Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
3. Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
4. Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.
5. Закрепить и выполнить несколько тестовых открытий и закрытий.

Врезные электромеханические замки, как правило, работают на независимых элементах питания, которые необходимо менять раз в несколько месяцев. Для сетевых моделей придется подводить питающий кабель к двери с устройством гибкого перехода. Если навыков для этого не хватает – лучше обратиться к специалисту. Неправильный самостоятельный монтаж электропроводки чреват пожаром.

Особенности подключения

Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.

Важно: Питание электромеханического замка, как и любого другого оборудования, должно быть снабжено устройством защитного отключения или дифференциальным автоматом.

Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.

Слишком продолжительная подача тестового напряжения или его избыточность может повредить электрические элементы замка. Поэтому тестовые включения следует проводить с особой осторожностью.

При подключении к домофонным системам следует проконтролировать следующие аспекты:

1. Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
2. Рабочее напряжение домофона и замка должно совпадать.
3. Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
4. Если мощности не хватает, устанавливается дополнительное реле.
5. Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.

При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.

Уход и обслуживание

Ввиду того, что замок на калитке открыт всем атмосферным воздействиям его необходимо прикрыть от осадков козырьком. Или поместить во влагозащищенный корпус. Для защиты от атмосферных осадков изготавливаются полимерные и металлические защитные кожухи.

Все подвижные элементы можно смазать во время установки, но так, чтобы смазочный материал не попадал на электрические компоненты и поверхность ригелей. Однако не каждый механизм нуждается в смазке. Ее допустимость и необходимость следует уточнять у реализаторов.

Механизм замка под козырьком или защитным кожухом рекомендуется осматривать не реже двух раз в год. Модели, работающие на индивидуальных элементах питания, требуют периодической замены батареек или аккумуляторов соответсвующего типа. Об этом они сообщают характерными звуковыми сигналами. Замена смазки производится тогда, когда предыдущая исчерпала свой ресурс, и замок стал работать нестабильно.

Таким образом, электромеханические замки – удобный и современный способ управления отпиранием и запиранием двери с применением современных технологий. Они хорошо интегрируются в системы безопасности и не менее хорошо работают в качестве обособленных устройств. Особенно, если выбирать качественные изделия, зарекомендовавшие себя «на деле».
