Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.

   Что такое пенофол?

4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.

   Теплый пол на монтажной подложке

6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.

   Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне.

   Трехходовой смесительный клапан

5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

   Радиаторный кран «папа-мама»

2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

   Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб	Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой. Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи. Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

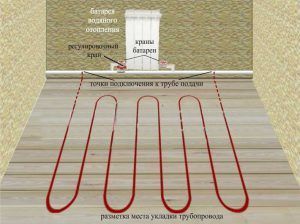

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

  Схема подключения водного теплого пола к центральной системе через отдельный ввод

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

К сведению! Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите видео

К сведению! Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки.

Смотрите видео

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

К сведению! При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Видео

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

К сведению! При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Схемы Подключения Теплого Пола И Радиаторов

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола.


Каждый этап реализации водяного пола влияет на конечный результат отопления теплыми полами. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй — позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Подключение теплого пола к системе отопления. 4 способа подключения.

В большинстве случаев отопительная система организовывается следующим образом: котелтепловой носитель для нагрева, конструкция высокотемпературных радиаторов, нужное количество контуров. Можно ли использовать его для отопления без радиаторов?

Тогда и топливо будет расходоваться эффективно, и система не будет быстро остывать после прогорания топлива в котле.

Нужны они в определенном количестве, чтобы обеспечивался эффективный обогрев. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Из современных котлов на это способен только газовый конденсационный.

Вступление

Однако следует знать, что в данном случае имеется ограничение. Часто на такие системы ставят контролеры с сервоприводами, которые меняют температуру автоматически в зависимости от погоды, температуры в доме и т. В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

В интернете есть множество готовых калькуляторов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль.

При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Не будет ли уходить тепло через трубы которые проложены в песке под стяжкой?

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.

своими руками

Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность.
14-Отопление, теплый пол и радиаторы

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.
Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Схемы подключения теплого водяного пола, нормы и особенности монтажа

Здесь вы узнаете:

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

Ограничения и нормативы при устройстве теплого водяного пола

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

• Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

Подключение через трёхходовой клапан

• Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
• Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Разводка теплого пола от насосно-смесительного узла

Модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Схема подключения теплого пола от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, термоклапан снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

На заметку: водяной контур по типу «змейка» может работать от циркуляционного насоса небольшой мощности. Для ванной комнаты или детской такая схема укладки выглядит предпочтительнее.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Водяной тёплый пол — эффективный, а главное экономичный способ отопления. С ним помещения прогреваются равномерно, без «тёплых» и «прохладных» зон.

Об удобстве при его эксплуатации вообще говорить не приходится — пройтись босиком одно удовольствие. Но из-за разрешительной системы, особенностей монтажа, используется больше в частных домах, в квартирах значительно реже.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

​

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

• использования теплоносителя, уже отдавшего большую часть тепла;
• установки клапана-термостата, ограничивающего подачу теплоносителя;
