Магнитный пускатель на 220 ВНекоторые электроприборы, например, электродвигатели, запитываются от трехфазной сети. Для их включения необходимо одновременно подключать все три фазы. Иногда необходимо менять направление вращения ротора, либо необходимо коммутировать нагрузку с большим током. Во всех этих случаях используют Чтобы прибор хорошо работал, необходимо правильно подключить магнитный пускатель, или контактор.

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Использование магнитного пускателяЭлектрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

  • силовые;
  • блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода.

Блокировочные контакты могут быть:

  • нормально замкнутые;
  • нормально разомкнутые.

Блокировочные контакты

Через те и другие подпитывается катушка управления. При необходимости может добавляться еще комплект контактов. Все они используются для управления или индикации, ток через них проходит малый, поэтому к ним особых требований не предъявляется.

Подключение по обычной схеме

Корпус имеет отверстия под крепление. В последнее время стали появляться корпуса под DIN-рейку. Это профиль, используемый в электротехнике. Может иметь одну из следующих форм:

  • Ω-типа;
  • G-формы;
  • C-вида.

Схема электромагнитного пускателя

Такой МП может устанавливаться в щитках. Способ крепления очень удобен, позволяет быстро снимать и ставить устройство, избавляя монтажника от долгой монотонной работы.

После установки переходят к подключению. Схема подключения магнитного пускателя может быть двух видов:

  • обычная;
  • реверсивная.

При обычной схеме подключения используется один пускатель с тремя или четырьмя парами силовых контактов. На входные клеммы подключают три фазы сети, от выходных клемм провода идут к нагрузке. Если двигатель после запуска вращается в противоположную сторону, то меняют местами любые две фазы на входе или выходе пускателя.

Схема подключения управляющей цепи пускателя немного сложнее. При выборе пускателя необходимо учитывать, какая катушка в нем используется. Выбор катушек по напряжению велик — чтобы не усложнять схему, лучше сразу взять на 220 В или 380 В. Выпускаются втягивающие катушки и на постоянный ток. Когда говорят, что этот магнитный пускатель 220 В, подразумевают, что используемая катушка рассчитана на 220 В.

Схема подключения управляющей цепи пускателя

В этом случае схема будет выглядеть следующим образом: фаза, предохранитель, кнопка «стоп», кнопка «пуск» (эти кнопки могут быть на самом пускателе или на удаленном пульте управления), параллельно с кнопкой «пуск» включаются нормально разомкнутые блокировочные контакты пускателя, катушка управления, нулевой провод.

При нажатии на пусковую кнопку, по катушке проходит ток, создавая в ней электромагнитные силы, которые притягивают и замыкают силовые и нормально разомкнутые блокировочные контакты. Это происходит очень быстро, и кнопка «пуск» еще находится в сжатом состоянии. В это время блокировочные контакты создают свою схему, которая обходит кнопку. Когда кнопку отпускают, пускатель остается включенным благодаря уже замкнутым блокировочным контактам.

Если используется тепловое реле, в нем также есть блокировочные контакты, они являются нормально замкнутыми. Нормальным является состояние при неработающем устройстве. Если срабатывает тепловое реле, находящиеся внутри него контакты размыкаются. Поэтому их ставят в разрыв цепи между катушкой и нулевым проводом. То же самое наблюдается в схеме подключения магнитного пускателя 380 В. Единственное отличие состоит в том, что катушка подключается не между фазой и нулем, а между двух фаз.

Применение реверса

Само слово реверс означает «обратный, противоположный». Применительно к двигателю оно подразумевает включение его в обратном направлении. Чтобы изменить вращение ротора двигателя в противоположную сторону, необходимо поменять фазировку. Проще всего это сделать с помощью второго магнитного пускателя. Производятся готовые реверсивные пускатели. Они отличаются тем, что в одном корпусе находятся два контактора и уже предусмотрена электрическая и (или) механическая блокировка.

Блокировка необходима, чтобы предотвратить одновременное включение обоих пускателей, иначе это вызовет межфазное замыкание. Если реверсного пускателя нет, можно использовать два обычных. К клеммам силовых контактов подводится трехфазное напряжение таким образом, что на выходе пускателей две одноименные фазы меняются местами. Важно помнить, что при включении одного из пускателей на выходе другого также будет напряжение.

Применение реверса

Реверсные МП применяются и тогда, когда необходимо уменьшить пусковой ток. Во время запуска двигатель подключается по схеме «звезда», а после того как наберет обороты, переключается на «треугольник».

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

  1. Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
  2. Перекос фаз или пропажа одной или двух из них.

Тепловое реле Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Безопасность напряжения

Что касается напряжения, здесь дела обстоят сложнее. Можно, конечно, на каждую фазу поставить по реле напряжения, но это усложнит схему, что, в свою очередь, приведет к удорожанию конструкции. Частично эта проблема решается самой катушкой. Если это катушка на 220 В, то питание она берет с одной из фаз. Когда напряжение на этой фазе пропадает, катушка обесточивается, и МП отключается.

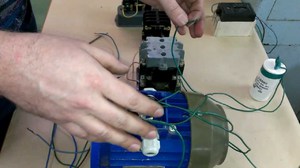

Правила подключения МП релеЕще лучше, если катушка на 380 В — тогда защищены две фазы, но при исчезновении напряжения на третьей, защита не сработает. Можно поставить дополнительное реле, запитав его от незащищенной фазы, а его нормально разомкнутые контакты включить в цепь управления катушкой МП. Тогда при потере напряжения на этой фазе реле отключится, и цепь питания катушки МП будет разорвана.

У такого решения есть существенный недостаток. Чтобы МП включился, необходимо чтобы это реле уже было запущено, а этого не произойдет, пока МП не включится, потому что реле запитывается от фазы, идущей после МП. Подключить реле к кнопке «пуск» нельзя, произойдет межфазное короткое замыкание. В этом случае можно использовать сдвоенную кнопку «пуск», взяв напряжение с одноименной фазы перед МП. Тогда после включения МП реле будет работать в штатном режиме.

Есть другой, более оригинальный, способ. Как известно, на временной шкале напряжение между тремя фазами в любой промежуток времени равно нулю. Если ко всем фазам подключить одним концом конденсатор емкостью 20 мкФ, а другие концы соединить между собой, то получится «звезда», в центре которой будет 0.

Подключают реле, рассчитанное на напряжение 220 В между центром «звезды» и нулевым проводом. Когда напряжение есть во всех фазах, реле отключено. Когда в одной или двух фазах напряжение пропадает, в центре «звезды» появляется напряжение, в этом случае реле срабатывает. Его нормально замкнутые контакты размыкаются (а они включены в схему управления катушкой МП), прерывая цепь в катушке МП.

Это очень чувствительная схема, которая реагирует даже на перепады напряжения. Чтобы снизить чувствительность, необходимо понизить емкость конденсаторов. Напряжение конденсаторов должно быть не менее 400 В. Даже при выходе из строя любого конденсатора схема сработает, т. к. будет нарушена симметрия.

Схема подключения магнитного пускателя

Содержание:

  1. Назначение магнитных пусковых устройств
  2. Конструкция и работа пускателей
  3. Варианты подключения пусковых устройств на 220 и 380 вольт
  4. Использование тепловых реле вместе с магнитными пускателями
  5. Как подключается кнопочный пост
  6. Схема подключения: рабочая или нет
  7. Видео

Для нормальной работы электродвигателей используются различные электронно-механические приборы, успешно выполняющие защитные и управляющие функции. Среди них широкое распространение получила схема подключения магнитного пускателя, конструктивно состоящая из электронных и механических устройств, системы блокировок и прочих элементов. Использование специальных кнопок делает возможным пуск агрегата в заданном направлении. Конструкция пускателя отличается простотой и надежностью эксплуатации.


Назначение магнитных пусковых устройств

Первоочередной функцией магнитных пускателей, используемых в электрических сетях, является своевременное включение и последующее выключение питающего напряжения в соответствии с рабочими режимами агрегата. Это полностью касается и моделей ПМЕ.

Рассматриваемые устройства выпускаются в двух вариантах:

  • В приборе установлены нормально замкнутые контакты. В данном варианте питание к нагрузке подается постоянно, а отключение происходит лишь после срабатывания прибора.
  • В пусковых устройствах задействованы нормально разомкнутые контакты. Такой вариант предусматривает подачу напряжения исключительно в процессе функционирования прибора.

В большинстве случаев используется именно второй вариант, поскольку пускатель непосредственно работает в течение очень короткого времени, а в основном он находится в стадии ожидания. Общее управление осуществляется различными типами контактов. Рабочие служат для подачи питающего напряжения, а вспомогательные выполняют сигнальные функции. Включение контактов производится кнопками – ПУСК, СТОП, ВПЕРЕД и НАЗАД.

Нередко магнитному пускателю присваивают название контактора. Такая постановка вопроса не совсем правильная, хотя назначение обоих приборов практически одно и то же. Оба аппарата предназначены для использования в силовых электрических цепях, а разница между ними определяется степенью защиты. Основная функция контактора заключается в его работе с электросетями, где присутствуют очень высокие токи, поэтому данные приборы оборудуются мощными камерами гашения дуги. Соответственно они отличаются большими размерами и весом.

Магнитные пускатели рассчитываются на небольшие величины токов – до 10 ампер, которые используются при эксплуатации всех типов электрооборудования.


Конструкция и работа пускателей

Конструктивно электромагнитный прибор содержит в себе две главные детали – магнитопровод пускателя с катушкой индуктивности. При дальнейшем рассмотрении видно, что магнитопровод разделяется на две составные части, изготовленные в виде буквы Ш. Обе детали устанавливаются и закрепляются зеркально, напротив друг друга. Магнитопровод снизу фиксируется в неподвижном положении, а средняя часть представляет собой сердечник, находящийся внутри катушки индуктивности.

Общим параметрам катушки полностью соответствуют технические характеристики пусковых устройств. Они могут рассчитываться и применяться с малыми токами – 12, 24 и 110 вольт, а для большинства подобных устройств применяется схема подключения магнитного пускателя на 220 В или 380 В.

Подвижной является деталь магнитопровода, установленная сверху. На ней закрепляются подвижные контакты, через которые выполняется подключение непосредственно к двигателю. Подача питающего напряжения осуществляется в направлении неподвижных контактов, закрепленных на самом корпусе прибора. Первоначальное положение контактов будет разомкнутым, зафиксированным с помощью пружины. На данном этапе питание не будет поступать к нагрузке.

Когда к магнитному пусковому устройству, в том числе ПМЕ-211, подается питание, внутри катушки индуктивности начинается движение электрического тока. Под его воздействием происходит генерация электромагнитного поля. Сила поля сжимает пружину и начинает притягивать движущийся элемент магнитопровода. В результате такого воздействия, контакты замыкаются, и через них питание подключается и поступает к нагрузке, после чего она начинает работать.

После того как питание окажется отключенным, действие электромагнитного поля прекращается, и верхняя деталь под влиянием пружинной силы совершает переход в первоначальную позицию. Контакты отключаются, и ток к нагрузке перестает поступать. По такому же принципу функционирует обычная схема подключения для магнитного пускателя.

Электрическая цепь разрывается кнопкой со специальными контактами, выполняющими размыкание. Их совместное действие осуществляется через кнопочный пост, оборудованный двумя контактными управляющими парами – нормально открытыми и нормально закрытыми. Универсальность действия кнопочного управления позволяет мгновенно переводить агрегат в нужное состояние, в том числе и на реверсивный ход.


Варианты подключения пусковых устройств на 220 и 380 вольт

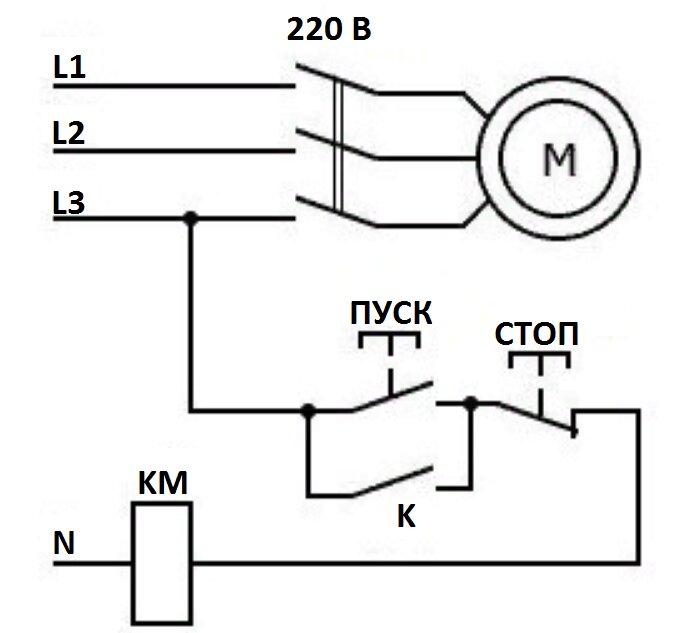

Как подключить магнитный пускатель к сети на 220 вольт (рис. 1). Работа пускателя будет происходить следующим образом. Поступление тока на катушку КМ 1 наблюдается через тепловое реле и клеммы, объединенные в общую кнопочную цепь SB 2 и SB 1. Они соответствуют действиям ПУСК и СТОП, выполняя включающую и выключающую функцию.

С нажатием кнопки ПУСК, начинается движение электротока внутри катушки. Одновременно с этим, сердечник пускателя воздействует на якорь и притягивает его к себе. В конечном итоге, подвижные контакты замыкаются, и сетевое напряжение на 220В идет к нагрузке. После возврата кнопка ПУСК она становится отпущенной, а цепь продолжает оставаться замкнутой за счет того, что параллельно с ней установлен блок-контакт КМ 1, оборудованный замкнутыми контактами.

Нажатием кнопки СТОП начинается короткий период отсутствия напряжения, а позиция подвижных контактов принимает свой первоначальный вид. По такому же принципу осуществляется действие теплового реле Р, разрывающего нулевой провод N, подведенный к катушке.

Подсоединение пускового механизма к электросети на 380 вольт (рис. 2), в общем то аналогично предыдущему варианту. Здесь будет лишь другая форма подаваемого напряжения, поступающего в катушку. Для его подачи используются две фазы L1 и L2, а для первого варианта 220 В это были фаза L3 и ноль. Соединение фазы L1 с катушкой осуществляется напрямую, а со второй фазой L2 – через имеющиеся кнопки, а также через коммутацию теплового реле. Все задействованные кнопки соединяются с использованием последовательной схемы.

Данная схема подключения магнитного пускателя на 380 В работает следующим образом. После того как выполнено нажатие кнопки ПУСК и включилась кнопка теплового реле, напряжение в фазе L2 подходит к катушке пускателя. Начинается втягивание сердечника и замыкание контактной группы, предусматривающей работу с определенным агрегатом. Вследствие этого, в цепи начинает двигаться ток 380В.


Использование тепловых реле вместе с магнитными пускателями

Возможность сработки теплового реле (1) предусмотрена на случай создания аварийной ситуации. Контакт цепи (4) разрывается с последующим отсоединением катушки и возвратом сердечника в первоначальное состояние специальными возвратными пружинами. После такого отключения контактов, на аварийно-опасном участке снимается опасное напряжение.

Подключение магнитного пускателя совместно с тепловым реле обеспечивает надежную защиту электрических агрегатов от возможных перегрузок. Эти приборы служат эффективным дополнением к автоматам, биметаллические пластинки которых не всегда могут защитить во время аварии. Хотя, принцип работы теплового реле такой же, как и у теплового элемента автоматического защитного выключателя. Однако, тепловое реле не производит самостоятельного отключения, а лишь подает установленный сигнал на выполнение этой операции. Его необходимо точно и грамотно распознать, и вовремя применить на практике.

Тепловое реле, оборудованное силовыми контактами, может быть напрямую подключено к магнитному пусковому устройству, без использования проводников. Тем не менее, продукция разных производителей может не совпадать, не подходить и не взаимодействовать между собой.

Каждое тепловое реле оборудуется двумя группами контактов, независимых друг от друга – нормально замкнутыми и нормально разомкнутыми. Для разрыва цепи используется замкнутый контакт, действующий через кнопку СТОП. Все рабочие контакты присутствуют в схеме, предназначенной для управления. Они подключаются непосредственно возле катушки, но могут размещаться и в прочих удобных местах.

Процесс срабатывания теплового реле внешне совершенно незаметен. Возврат в первоначальное состояние осуществляется посредством небольшой кнопки, расположенной на панели. Перекидывать контакты нужно не сразу, а лишь после того как реле остынет, в противном случае не произойдет их надежной фиксации. Перед самым первым использованием кнопку рекомендуется нажать, во избежание неосторожных переключений при транспортировке.


Как подключается кнопочный пост

Кнопочный пост играет ведущую роль в процессе выполнения управляющих функций в отношении магнитного пускателя. В связи с этим, его конструкцию и принцип работы следует рассмотреть более подробно. Представленная схема включает в себя дополнительные кнопки. Нажимая на них, можно поочередно осуществлять включение и остановку двигателя.

Схема подключения кнопки СТОП в управляющую цепочку выполняется в последовательном варианте, а для кнопки ПУСК предусмотрено параллельное подключение. Вся конструкция состоит из двухкнопочного поста с функциями пуска и отключения. Он включает две пары контактных групп, состоящих из нормально замкнутых и нормально разомкнутых контактов.

Напряжение на кнопки подается через клеммы, установленные внутри силовых контактов магнитного пускателя. Вначале ток поступает на кнопку СТОП, затем продолжает путь по нормально замкнутому контакту и двигается по перемычке к кнопке ПУСК. Когда кнопка включения ПУСК оказывается нажатой, это приводит к замыканию нормально замкнутого контакта. Таким образом, напряжение доходит до нужного места, что вызывает срабатывание катушки и втягивание сердечника под влиянием электромагнитного поля. После этого в действие вступают силовые и вспомогательные контакты, обведенные на представленной схеме пунктиром.

Использование вспомогательного блок-контакта позволяет выполнить шунтирование контакта пусковой кнопки, чтобы при ее отпускании прибор оставался во включенном состоянии. Магнитный пускатель может быть отключен через кнопку СТОП, при этом с управляющей катушки убирается напряжение, и пружины возвращают контакты в первоначальное положение.


Схема подключения: рабочая или нет

После выполнения всех соединений рекомендуется проверить, как будет функционировать собранная схема подключения пускателя. Данная процедура выполняется без подключения нагрузки, то есть силовые клеммы, расположенные снизу, остаются свободными. Таким образом, оборудование будет в безопасности в случае возникновения каких-либо проблем.

С помощью автоматического выключателя к объекту испытаний подается напряжение. До запуска, на все время монтажа, электрическая сеть полностью обесточивается. После того как вновь подано напряжение, пускатель не должен включаться самостоятельно. При правильном подсоединении он соблюдает свое исходное положение.

Далее нажимается пусковая кнопка, а затем должно произойти включение прибора. Если же такого не произошло, следует проверить, в каком положении находятся контакты у кнопки СТОП, которые должны быть в замкнутом состоянии. Кроме того, нужно проверить тепловое реле. Диагностирование предполагаемой неисправности выполняется однополюсным указателем напряжения, определяющего наличие или отсутствие фазы на участке между кнопками СТОП и ПУСК.

Если при отпущенной кнопке ПУСК магнитное действие не наблюдается, контакты не фиксируются, а отпадают, следовательно, все дело в их неправильном подключении. Они подключаются параллельно с кнопкой запуска и фиксируются во включенном состоянии после нажатия на подвижный элемент магнитопровода.

Проверка теплового реле происходит следующим образом. После включения пускателя от контактов реле аккуратно отсоединяется какой-либо проводник. В этом случае контакты не держатся и отпадают.


Схема подключения магнитного пускателя 380 в через кнопку


Подключаем магнитный пускатель

Схема подключения магнитного пускателя 380 в через кнопочный пост. Электротехнический аппарат, который предназначен для удалённого управления электрического двигателя, его защиты, поддержания работоспособности – это и есть аппарат магнитного пускателя. Часто, такие пускатели используют для автоматического подключения освещающих линий и др. Как провести подключение толково магнитного пускателя своими руками. Возможно ли это.

Чтобы понять, каким образом осуществить подключение самостоятельно магнитного пускателя, в первую очередь нужно узнать об особенностях его работы, его характеристиках при приобретении.

В данной статье пойдёт речь о том, как запустить включатель своими руками, как правильно выбрать реверсивный пускатель с пластиковым корпусом. В принципе, кнопки управления расположены на крышке, поэтому остаётся лишь подключить кабеля от питания.

Для того чтобы приступить к работе по сборке и подключению магнитного пускателя нужно:

1. Отключить питание и проверить отсутствие напряжения.

2. Определить, какое рабочее напряжение у катушки, которая расположена на корпусе. Возможно два варианта. Когда напряжение равно 220 вольт, либо 380 вольт. В первом случае на контакты подают нуль и фазы. Если же напряжение равно 380, тогда разные фазы. Если сделать ошибку, то катушка перегорит, поэтому следует соблюдать внимательность.

3. Силовые контакты используют фазы для включения и выключения магнитного пускателя. А нули и фазы нужно между собой соединить.

Для того чтобы выполнить подключение пускателя необходимо

1. Контакты, в наличии 3 штук. Благодаря им будет подаваться питание.

2. Катушка, кнопки управления. Благодаря им будет поддерживаться блокировка ошибочных включений магнитного пускателя.

3. Использование схемы с одним пускателем. Для этого понадобится трёхжильный кабель и несколько контактов.

Если использовать схему подключения с катушкой на 380 вольт, то нужно использовать разноимённую фазу красного либо чёрного цвета. Также в контакте будет применяться свободная пара.

Чтобы подключить цепь магнитного пускателя, нужна одна зелёная фаза, которая будет идти к контакту катушки. А со второго контакта будет идти на кнопку «Пуск». С кнопки «Пуск» на кнопку «Стоп».

То есть при нажатии на «Пуск», будет подаваться 220 вольт, которые буду способствовать включению остальных контактов. Для отключения магнитного пускателя необходимо будет разорвать «ноль», а для включения обратно нажать «Пуск».

Для подключения реле необходимо последовательно подключить его, подобрав рабочий ток для конкретного двигателя.

Подключать его следует к магнитному выходу на электродвигатель, после на термореле и на электромотор.


Пускатель электромагнитный 380в схема подключения пме 111б

Схема подключения магнитного пускателя

пускатель электромагнитный 380в схема подключения пме 111б

Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.

Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.

Схема подключения магнитного пускателя на 220В

пускатель электромагнитный 380в схема подключения пме 111б

Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключение электромагнитного пускателя на 380 В

пускатель электромагнитный 380в схема подключения пме 111б

Подключение практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 иL3, тогда как в первом случае — L3 и ноль.

Для подключения магнитного пускателя нужно знать принцип его действия, а также особенности конструкции. В таком случае даже при определенной сложности схемы, подключить его будет совсем несложно.

пускатель электромагнитный 380в схема подключения пме 111б

На схеме мы видим, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий:

После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Схема подключения магнитного пускателя 380в через кнопочный пост

пускатель электромагнитный 380в схема подключения пме 111б

В схему подключения через магнитный пускатель включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

пускатель электромагнитный 380в схема подключения пме 111б

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

пускатель электромагнитный 380в схема подключения пме 111б

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

пускатель электромагнитный 380в схема подключения пме 111б

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

пускатель электромагнитный 380в схема подключения пме 111б

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

пускатель электромагнитный 380в схема подключения пме 111б

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Схемы подключения магнитного пускателя

Магнитный пускатель – это электрический аппарат, который предназначается для пуска на дистанции, помощи в работе, выключения и сохранения электрического двигателя. Легко собирается схема подключения магнитного пускателя через кнопочный пост. В основе работы МП лежит эффект появления магнитного поля при проникании тока через нагрузку индукции, то есть через катушку.

  • Для чего используют МП?
  • Катушка МП
  • Подготовка к сборке
  • Виды конструкций пускателя
  • Схема подключения МП
    • Схема с подсоединением катушки на 220 вольт
    • Рабочий принцип
    • Как подсоединить тепловое реле?
    • Работа реле
    • Монтаж пускателей внутри электрического щита
  • В каких местах нельзя делать монтаж МП

Для чего используют МП?

Часто пускатели используются для механического включения обогревателей, осветительных линий и т.д. Также они применяются для работы двигателей. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Включить пускатель самостоятельно не трудно, но можно сделать легче и приобрести пускатель уже в сборке, лучше всего, с пластиковым корпусом.

В нем конструкция уже в собранном виде и подсоединены управленские кнопки на крышке. Необходимо лишь подключить электрические кабели в верхней части и провод отхождения к нагрузке.

Катушка МП

Катушка – это главная часть МП, она создает электромагнитное поле, при прохождении электричества через нее, и вовлекает якорь, 3 либо 5 пар мобильных контактов. Вид катушки зависит от того, какое в установке напряжение. Они могут работать от 220 вольт либо рассчитываются на 380 вольт. Катушка, с просчитанными 220 вольт подсоединяется клеммами между заземлением и фазой. 380 вольт подсоединяются между фаз.

Значение напряжения обычно пишется на ее выводе рядом с болтом, которым зажимают провод. Если 220-ти вольтовую катушку включить, как 380в, она взорвется.

Подготовка к сборке

Перед непосредственно сборкой схемы для подключения, нужно:

  1. Освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  2. Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220в или 380в. Если оно 220 в, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  3. Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  4. Нужно помнить, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

Виды конструкций пускателя

Для реверсивной конструкции МП соединяются первая, третья и пятая клеммы с такими же номерами соседнего устройства. А исходящие провода соединяются перекрестно: второй с шестым, четвертый с четвертым, шестой с вторым. Провод, который питает электрический двигатель, подсоединяется ко второй, четвертой и шестой клеммам любого пускателя.

Перекрестная схема подсоединения запрещает одновременное срабатывание двух устройств, ведь это поведет за собой короткое замыкание.

Из-за этого необходимо, чтобы проводник блок цепи обоих пускателей прошел сначала через замкнутый контактор другого, после этого через разомкнутый контакт своего. Тогда при включении первого будет отключаться второе устройство и наоборот.

Некоторые конструкции МП предполагают только 5 пар контакторов, что замыкаются. Тогда провод блок цепи 1-го МП подсоединяется к закрытым контактам «Пуска» другого. Такая конструкция действует в порядке «пуск-стоп».

Ко второй клемме кнопки «Стоп» подсоединяются 3 провода: 2 блок и один, который питает «Пуск», эти провода включаются параллельно по отношению друг к другу. При этой конструкции «Стоп» выключает любое устройство и останавливает работу электродвигателя.

Все работы по установке и ремонту конструкций МП делают после снятия напряжения, даже если управление коммутирует нейтраль.

Схема подключения МП

Популярная схема подключения магнитного пускателя через кнопочный пост.

Главная схема имеет две части:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  1. Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
  2. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.

Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.

Схема с подсоединением катушки на 220 вольт

Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.

На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.

Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.

Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.

Рабочий принцип

Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.

Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».

Как подсоединить тепловое реле?

Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.

Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).

Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.

Работа реле

Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.

Монтаж пускателей внутри электрического щита

Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.

В каких местах нельзя делать монтаж МП

Для исключения случайного включения пускателя или его предохранения нельзя делать монтаж прибора в местах, которые поддаются толчкам, ударам, тряске.

Также нельзя проводить монтаж МП в одном помещении с приборами, которые имеют ток выше 150 А. При включении и выключении этих устройств, случается быстрый удар.

Провода в монтажной схеме также нужно прокладывать правильно. Для того, чтобы был хороший контакт и не было искривления шайб зажимов пружины, надо выгнуть в круглой форме.

Конструкцию устройства составляют после снятия напряжения. Сердечники могут работать от 220 вольт, либо от 380. Можно также купить готовый МП, это будет намного упрощать ситуацию.

Источники:

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.  На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

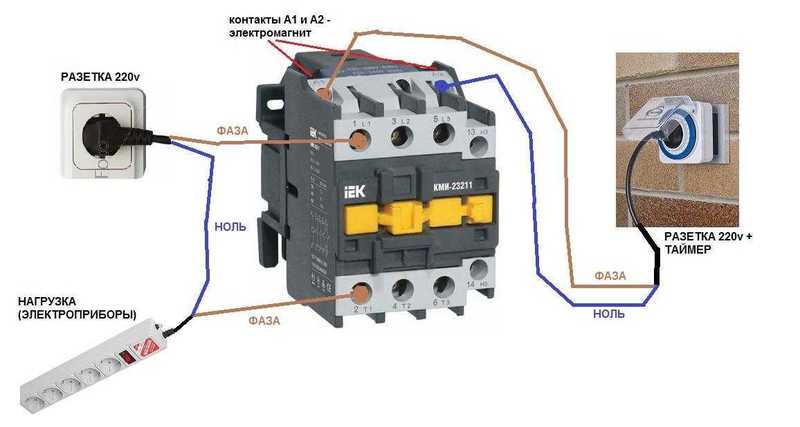

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз (чаще всего фаза С как менее нагруженная), второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все тир фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схема подключения и технические характеристики магнитного пускателя ПМЕ-211

Магнитные пускатели нашли широкое применение во всех областях промышленности. Обусловлено это их относительной простотой конструкции, дешевизной и универсальностью задач, которые они способны решать.

Магнитный пускатель ПМЕ-211

Магнитный пускатель ПМЕ-211

Устройство магнитного пускателя ПМЕ-211

Основным элементом конструкции пускателя ПМЕ211 является втягивающая катушка. Она намотана медным проводом в эмалированной изоляции. Сейчас ее каркас изготавливают из пластика. Во времена СССР использовали карболит.

Катушка установлена на неподвижный Ш-образный магнитопровод. Сверху к ней прилегает уже подвижная его часть. При подаче на катушку напряжения эти две половинки притягиваются друг к другу, приводя весь механизм в действие. В случае отключения питания пружина вновь откидывает подвижную часть магнитопровода в исходное состояние. Это движение с помощью механической связи передаётся силовым и вспомогательным контактам прибора.

При срабатывании пускатель издаёт характерный для таких устройств щелчок. В этот момент происходит переключение состояния его контактов. Те из них, что в состоянии покоя разомкнуты, замыкаются. В зависимости от модификации возможен и другой тип контактов. Изначально они находятся в замкнутом состоянии, но при срабатывании пускателя ПМЕ211  размыкаются.

Дополнительная информация. Для проверки целостности провода управляющей катушки можно воспользоваться омметром. В случае его отсутствия подойдёт мультиметр в режиме диодной прозвонки. Исправная всегда будет иметь некоторое сопротивление. Оно лежит в пределах от десятков до тысяч ом и зависит от параметров намоточного провода.

Величина магнитного пускателя

Для правильной и долгосрочной работы ПМЕ211 важно, чтобы его характеристики (возможности) соответствовали параметрам электроустановки, в которой ему предстоит использоваться. Важнейший из этих критериев – максимально допустимый ток.

Для удобства все пускатели по нагрузочной способности подразделяются на 8 величин. Они нумеруются от 0 до 7. Пускатели нулевой величины способны коммутировать токи до 6,3 ампер (А). Эти приборы по большей части используются в цепях релейной защиты и автоматики. Пускатели 1-й величины уже мощнее. Они способны управлять токами до 10 А. Остальные соотношения выглядят следующим образом:

  • 0 – 6,3А;
  • 1 – 10 А;
  • 2 – 25 А;
  • 3 – 40 А;
  • 4 – 63 А;
  • 5 – 100 А;
  • 6 – 160 А;
  • 7 – 250 А.

Характеристики магнитного пускателя ПМЕ-211-УХЛ4В

Важнейшие рабочие характеристики магнитного пускателя ПМЕ211-УХЛ4В нанесены на его корпус. Более подробная информация зашифрована в его полной маркировке. В случае, если бирка по каким-либо причинам нечитаемая, то все параметры можно найти в паспорте и инструкции.

Магнитный пускатель ПМЕ 211 оснащается управляющими катушками на напряжения: 24, 36, 40, 42, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500 и 660 В при частоте тока 50 Гц. При напряжении на силовых выводах 380 В их максимальный коммутируемый ток не превышает 25 А, при 660 В – 14 А. Данные характеристики позволяют применять ПМЕ211 для включения потребителей мощностью до 11 кВт.

Исполнение «УХЛ» указывает на то, что магнитный пускатель пригоден для работы в условиях умеренного и холодного климата. Цифра «4» означает, что он используется в крытых отапливаемых помещениях с вентиляцией и низким содержанием пыли в воздухе. «В» – низкий класс износоустойчивости.

Расшифровка магнитных пускателей серии ПМЕ

Определить, какие у ПМЕ 211 характеристики, можно по его маркировке. Её задача – уместить как можно больше полезной информации о нём в минимальном количестве символов. Таким образом можно существенно сэкономить размер записи.

В маркировке магнитных пускателей первые символы обозначают серию изделия. Три последующих числа определяют величину пускателя (1), его класс пыле,- и влагозащищённости (2) и указывают на наличие дополнительных конструктивных элементов (3). Следующие символы (под №4) сообщают о климатическом исполнении пускателя и условиях, необходимых для его корректной работы. Последняя буква – класс износоустойчивости (низкий, средний или высокий)

Важно! Пускатель обладает ограниченным ресурсом циклов включения и отключения. Это учитывается при проектировке электрических схем. По возможности, количество переключений за единицу времени делается минимальным.

Расшифровка маркировки ПМЕ-211

Расшифровка маркировки ПМЕ-211

Пускатель на 220 В

Пускатели с управляющими катушками на 220 В являются одними из самых распространённых. Для срабатывания на них достаточно подключить обычное сетевое напряжение, например, из бытовой розетки.

Такое свойство позволяет удобно использовать магнитный пускатель ПМЕ211 на 220 В в маломощных однофазных сетях или устройствах релейной защиты и автоматики. При электромонтаже, как правило, управляющая кнопка прерывает именно фазный провод. Делается это из соображений безопасности. Типичная схема включения двигателя при помощи магнитного пускателя на 220 В представлена ниже.

Схема включения пускателя на 220 В

Схема включения пускателя на 220 В

Пускатель на 380 В

Пускатели на 380 В также распространены, но их чаще можно встретить в промышленных, мощных установках с питанием от всех трёх фаз. Схема их включения ничем не сложнее. Разница от подключения на 220 В состоит в том, что при питании от 380 на управляющую катушку подаются две разноимённые фазы.

При включении кнопки «ПУСК» напряжение фаз L2 и L3 устремляется к втягивающей катушке магнитного пускателя KM. Последняя срабатывает. Замыкаются силовые контакты пускателя, и двигатель запускается. Одновременно включаются нормально разомкнутые контакты блокировки K (подхват). Далее ток будет протекать через них, поддерживая пускатель во включенном состоянии независимо от того, замкнута ли кнопка «ПУСК». Для отключения двигателя достаточно разорвать управляющую цепь кнопкой «СТОП». После этого схема вернётся в исходное состояние.

Схема включения пускателя на 380 В

Схема включения пускателя на 380 В

Особенности подключения пускателей ПМЕ-211

Любой контактор или магнитный пускатель, в т.ч. ПМЕ211, следует использовать, исходя из тех характеристик, на которые он рассчитан. К основным из них относятся управляющее напряжение и ток. На этом однако требования не заканчиваются.

Условия работы магнитного пускателя должны удовлетворять требованиям «Правил технической эксплуатации электроустановок потребителем». Регламентируется даже высота над уровнем моря. В штатном режиме она не должна превышать 2 000 м. При высотах от 2 до 4,3 км рабочий ток должен быть ограничен на 10 %. При этом магнитный пускатель ПМЕ211 крепится на вертикальной поверхности с максимальным отклонением от этого положения не более 90°. Его контактные разъёмы должны быть чистыми и иметь характерный металлический блеск.

В момент срабатывания магнитного пускателя по всему его объёму проходит механический импульс. Вызвано это «ударом» его контактов и половин магнитопровода. Поэтому такое устройство подвержено воздействию вибрации. По этой причине к магнитному пускателю желательно подключать гибкие монтажные провода в мягкой изоляции. Жёсткие монолитные сравнительно быстро отламываются. Осложняет ситуацию и то, что место такого обрыва, как правило, скрыто под изоляцией и не просматривается визуально.

Назначение магнитных пускателей ПМЕ-211

Прямое и наиболее распространённое назначение магнитных пускателей – это запуск мощных трёхфазных электрических двигателей. Используя несколько пускателей, можно получить схему реверса. При таком подключении в работе участвуют два прибора. Направление вращения двигателя будет зависеть от того, какой именно включен в данный момент. Подобные сборки продаются и в готовом виде. Для них обязательно наличие механической или электрической блокировки. Эта система исключает одновременное включение обоих пускателей. В противном случае произойдёт межфазное короткое замыкание, что чревато выходом из строя оборудования. С применением ПМЕ 211 схема подключения реверса приведена ниже.

Схема реверса

Схема реверса

Дополнительная информация. Направление вращения асинхронного двигателя зависит от порядка чередования фаз. Т.е., если поменять местами две любые из них (L1 и L3 или L1 и L2), то привод начнёт движение в другую сторону. На этом свойстве двигателей основана работа схемы реверса. При включении 1-го пускателя имеется один порядок фаз, при включении 2-го – другой.

Ещё одно соединение пускателей – трёхфазная защита двигателя. Она обеспечивает безопасную работу последнего. Для питания электрического двигателя необходимо наличие трёх фаз, т.е. L1, L2 и L3. В случае пропажи одной из них, например, из-за обрыва кабеля или обгоревших контактов пускателя, обмотки привода неминуемо выйдут из строя. Для предотвращения подобной внештатной ситуации применяется схема на трёх магнитных пускателях. Она собрана таким образом, что при пропаже любой из трёх фаз оставшиеся две автоматически отключаются. Двигатель при этом просто останавливается, но остаётся рабочим.

Дополнительные функции

Когда самого по себе магнитного пускателя недостаточно для сборки необходимой схемы, применяют дополнительное оборудование, которое призвано расширить возможности этого прибора. Из такой сторонней периферии чаще всего используют:

  • Тепловое реле. Служит для защиты двигателей от перегрузок по току. В случае превышения последнего через заданное время отключит магнитный пускатель. Это, в свою очередь, остановит двигатель и предотвратит его выход из строя.
  • Дополнительные блок контакты. Используются для подключения пускателя к сторонним устройствам (сигнализация).
  • Индикаторные лампы. Сообщают оператору оборудования о включенном или отключенном состоянии пускателя, соответственно, двигателя или прочей нагрузки.
Блокировочные контакты

Блокировочные контакты

Магнитный пускатель ПМЕ211 зарекомендовал себя как одно из наиболее удачных решений для управления двигателями мощностью до 11 кВт. Большой диапазон управляющих напряжений и возможность подключения дополнительного оборудования позволяют решать с его помощью задачи любой сложности.

Видео

Схема подключения электромагнитных пускателей (контакторов) на 220 и 380 в.

В действующих цепях управления работой современных электродвигателей и подобных им агрегатов обязательно устанавливаются коммутирующие устройства особой конструкции, называемые контакторами или магнитными пускателями. Они предназначаются для безопасного включения мощного оборудования при наличии сильных пусковых токов, сопровождающихся нежелательными э/м всплесками. Схема подключения магнитного пускателя на 220 вольт приводится ниже по тексту.

Схема включения пускателя 220 Вольт

Схема включения пускателя 220 Вольт

Разница между контактором и пускателем

Как контакторы, так и пускатели служат для коммутации силовых питающих линий и изготавливаются на основе мощного электромагнита, включение которого рассчитано на различные токовые режимы. Перед тем, как подключить контактор к нагрузочной линии, следует иметь в виду, что основная его особенность – это большая коммутируемая мощность.

Пускатели электромагнитные 220в рассчитаны на незначительные по амплитуде пусковые токи (не более10-15 Ампер) и могут работать в цепях с постоянным и переменным напряжением. Контакторы же предназначаются для работы с токами очень большой величины (до 100 Ампер и более) и обычно устанавливаются в фазовых цепях переменного тока.

Независимо от своего предназначения, и тот, и другой прибор рассчитаны на типовые рабочие напряжения и имеют в своём составе следующие обязательные элементы:

  • Э/м катушку, на которую подаётся незначительный по мощности управляющий сигнал;
  • Коммутирующие силовые контакты, служащие для подачи питающего напряжения на нагрузку;
  • Защитные тепловые реле, предохраняющие линии коммутации от перегрузок по току;
  • Набор вспомогательных контактных пар, задействованных в сигнальных цепях.

Важно! В отличие от пускателей, в схемах контакторов на 380 Вольт для локализации мощного токового разряда, создаваемого при его коммутации, предусматриваются специальные дугогасящие камеры.

Таким образом, различие в рабочих параметров этих устройств (величине коммутируемых токов) проявляется в особенностях их конструкции, что, в конечном счёте, сказывается на их габаритах и весе.

Виды магнитных пускателей

В соответствии с числом коммутируемых фаз все известные виды этих устройств подразделяются на однофазные и трёхфазные, а по виду подсоединения к ним нагрузки – на реверсивные и нереверсивные пускатели.

Классификация этих приборов по способу размещения и защищённости от вредных воздействий позволяет различать их по следующим признакам:

  • Открытое исполнение, при котором трёхфазный прибор монтируется в закрытых шкафах, исключающих попадание в них влаги, пыли и мелкого мусора;
  • Закрытое или защищенное исполнение, при котором устройства могут работать в условиях повышенной влажности и запылённости;
  • Вариант исполнения, позволяющий защитить их от пыли, брызг и влаги; при этом они могут устанавливаться и снаружи помещений (под специально оборудованными навесами, надёжно укрывающими их рабочие части от солнечных лучей и дождя).

По месту расположения кнопочного поста все известные типы пускателей подразделяются на изделия, укомплектованные выносным пультом управления, и на изделия со встроенным механизмом включения.

Дополнительная информация. В последних моделях, как правило, имеется встроенная лампочка, сигнализирующая о том, что исполнительные и управляющие цепи включены.

Отдельные виды таких устройств содержат в своём составе тепловые ограничители тока (реле), срабатывающие при перегрузке в коммутируемой цепи.

Особенности включения пускателей в трёхфазные сети

Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.

Схема підключення контактора в линию приводится на размещённом ниже рисунке.

Включение контактора 380 Вольт

Включение контактора 380 Вольт

Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.

Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).

В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.

Работа блокирующих цепей

Работа блокирующих цепей

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу.

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

  • При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
  • При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

  • Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
  • Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
  • Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Проверка катушки пускателя

Для управления э/м катушкой чаще всего используется одна из фаз, подаваемых через кнопку на электродвигатель или другую нагрузку. Для этих целей обычно выбирается наименее загруженная линия (чаще всего это фаза «С»). Но независимо от её выбора, катушка постоянно работает в режиме значительных токовых перегрузок и нередко сгорает. В связи с этим имеет смысл рассмотреть её проверку в нормальных лабораторных условиях.

Для исследования рабочего узла потребуется собрать схему, представленную на размещённом ниже рисунке.

Проверка катушки

Проверка катушки

Используемое при тестировании катушки электропитание (в данном случае это сетевое напряжение 220 Вольт) подается на её выводы А1 и А2, находящиеся сверху корпуса. Для этого берётся любой сетевой шнур с обычной вилкой, у которого ответные части проводов подсоединяются к концам катушечной обмотки.

Для её проверки достаточно воткнуть вилку в розетку, а затем убедиться в срабатывании контактора (оно должно сопровождаться громким хлопком с металлическим призвуком). Для полной уверенности в исправности катушки можно прозвонить любую из трёх контактных цепочек пускателя, для чего потребуется включённый в режим «Прозвонка» тестер или мультиметр.

В отсутствии тестера можно воспользоваться любым рабочим аккумулятором, подключив его плюс и минус к входным контактам L1 и L2, например. Если к выходным клеммам пускателя T1, T2 подсоединить лампочку на соответствующее напряжение, то при включении вилки в сеть она должна загораться.

Отсутствие характерного щелчка и загорания контрольной лампочки со стопроцентной вероятностью означает неисправность катушки (обрыв или перегорание обмотки).

Обратите внимание! В ряде случаев по характерному горелому запаху можно сразу предположить, что она нерабочая, однако проверить её на всякий случай всё равно необходимо.

В заключительной части отметим, что для подключения магнитного пускателя на 220 Вольт может использоваться любая из рассмотренных выше схем. Главное – чтобы подаваемое на катушку напряжение совпадало по своему значению с обозначенной в её паспорте или этикетке величиной.

Видео

Оцените статью:
