Схема включения вентилятора радиатора | Twokarburators.ru

электровентилятор схема включенияСхема электрической цепи включения электровентилятора радиатора системы охлаждения двигателя для ВАЗ 2108, 2109, 21099 и их модификаций различны для автомобилей разных годов выпуска. До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.



Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему.

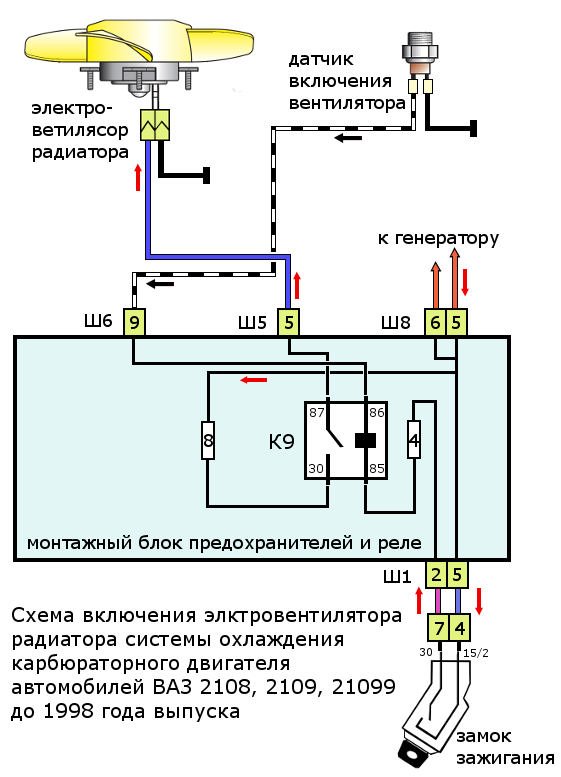

Схема включения вентилятора радиатора системы охлаждения на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска

схема включения вентилятора СО

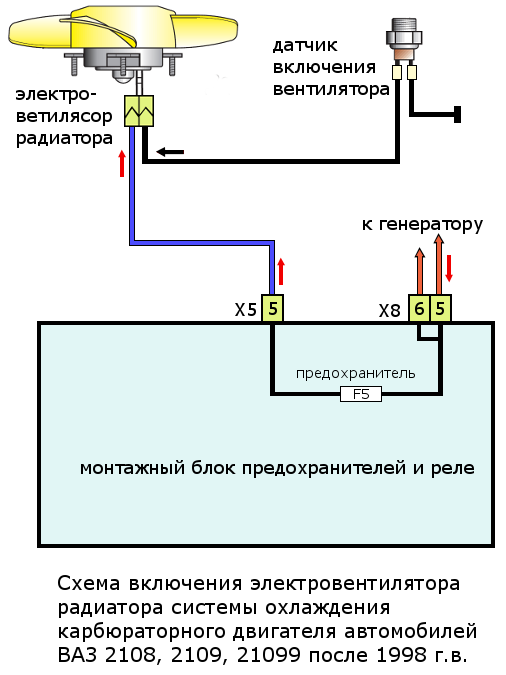

Схема включения вентилятора радиатора системы охлаждения на автомобилях ВАЗ 2108, 2109, 21099 после 1998 года выпуска

схема включения электровентилятора ВАЗ

Примечания и дополнения

— В случае выхода вентилятора системы охлаждения из строя ремонту он не подлежит и заменяется новым.

Еще статьи по автомобилям ВАЗ 2108, 2109, 21099

— Перегревается двигатель автомобиля, причины

— Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

— Не горит ближний или дальний свет на автомобилях ВАЗ 2108, 2109, 21099, причины

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, причины

— Не работают габаритные огни на автомобилях ВАЗ 2108, 2109, 21099

Схема подключения вентилятора охлаждения ваз 2109 инжектор

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

  • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
  • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
  • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

  • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
  • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.


С наступлением тепла актуальной проблемой для владельцев Ваз 2108, Ваз 2109, Ваз 21099 становится перегрев двигателя. Все прекрасно знают к чему приводит игнорирование стрелки температуры двигателя в красной зоне:
1) Прогорание прокладки головки блока цилиндров;
2) Повышенный износ деталей двигателя;
3) Заклинивание и стук двигателя.
Если Вы недолго проехали на перегретом двигателе Ваз 2108, Ваз 2109, Ваз 21099, то последствия будут не очень тяжелые: какие-то поршни могли немного оплавится, кольца поцарапать стенки цилиндра. На глаз без разборки двигателя это не видно, поэтому владельцы не подозревают, насколько страшен для двигателя перегрев.Однако если двигатель долгое время работал перегретым, то тут все печально. Рано или поздно он стукнет или заклинит.

Вентилятор охлаждения Ваз 2109

Рабочая температура двигателя — 90 градусов, именно при этой температуре масло имеет необходимую вязкость, поршни и кольца не расширяются до пределов, когда начинают клинить внутри цилиндра. Поэтому стрелка указателя температуры на панели приборов Ваз 2108, Ваз 2109, Ваз 21099 выведена туда не просто так. Значение температуры двигателя необходимо знать и в случае перегрева до 100 и больше останавливать машину, глушить двигатель и давать ему остыть. Иначе можно запросто попасть на капитальный ремонт двигателя.

Поршень заклинившего от перегрева двигателя

Перегрев двигателя Ваз 2108, Ваз 2109, Ваз 21099 возможен по следующим причинам:
1) Неисправен термостат;
2) Забит радиатор системы охлаждения;
3) Неисправен вентилятор охлаждения радиатора;
4) Неисправен датчик включения вентилятора;
5) Неисправность проводки в цепи включения вентилятора охлаждения;
6) Низкий уровень тосола в системе охлаждения двигателя;
7) Неисправна помпа.
Все перечисленные выше причины можно легко проверить собственными руками без какого-либо специального инструмента и специфических знаний автомобиля. Давайте пройдем по порядку по все пунктам:
1) Подробная проверка термостата на работоспособность уже была описана в статье: «Проверка термостата Ваз 2109«. Там подробно указано,что делать, и для этого совершенно не нужно снимать термостат и нести его домой для купания в кипятке.
2) Проверить забит радиатор или нет можно слив тосол и сняв его с автомобиля. Снимаем радиатор, подносим к одному из отверстий шланг с водой и подаем ее внутрь. Если вода хорошим напором будет вытекать из второго отверстия, значит радиатор не забит. Таким же способом его можно частично промыть подавая напор воды поочередно в отверстия радиатора.

3) Чтобы проверить исправность самого вентилятора системы охлаждения нам понадобятся один провод, длиной около метра. Проверка заключается в следующем: при подаче напряжения на вентилятор Ваз 2108, Ваз 2109, Ваз 21099 напрямую с аккумулятора он должен вращаться. Очень хорошо,если Ваш провод имеет на двух концах крокодилы. Масса уже подключена на самом вентиляторе, затем осторожно стараясь не закоротить между собой провода подаем +12 Вольт на второй контакт вентилятора. Крутится — значит исправен, не крутится — надо искать новый.
4) Проверка датчика включения вентилятора очень проста: при включенном зажигании его контакты замыкаются отверткой. Замкнули — вентилятор крутится, разомкнули остановился. Только обязательно должно быть включено зажигание автомобиля, иначе замыкание датчика отверткой не будет коммутировать реле включения вентилятора Ваз 2108, Ваз 2109, Ваз 21099.
Тут есть небольшой нюанс: датчики включения вентилятора разных производителей и разных марок автомобилей имеют немного разную температуру отработки. У одних датчик замыкает контакты уже при 87 градусах Цельсия, у других при температуре более 90 градусов.
5) Это единственный пункт, для проверки которого необходимо понимать в проводке. Проверка заключается в прозвонке электрической цепи включения вентилятора представленной на рисунке ниже.

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

Как только температура опустится ниже температуры отработки датчика либо выключится зажигание реле К9 разомкнет свои контакты и вентилятор выключится.
6) Из- за низкого уровня тосол в двигателе Ваз 2108, Ваз 2109, Ваз 21099 возможен перегрев. Проверяется просто: смотрите уровень охлаждающей жидкости в расширительном бачке системы охлаждения.
7) При неработающей помпе не будет циркуляции тосола в системе охлаждения двигателя. Проверяется передавливанием рукой шлангов от двигателя к радиатору Ваз 2109 и от радиатора к термостату. При передавливании и отпускании должна чувствоваться циркуляция жидкости, выраженная в напоре патрубков.
Также в конце статьи следует упомянуть, что у многих автомобилей Ваз, особенно моделей классики владельцы включают вентилятор охлаждения кнопкой. То есть люди либо не хотят разбираться почему он не включается автоматически, либо не хотят покупать или реле или датчик, а может просто не хотят возиться с ремонтом а просто включают когда надо вентилятор Ваз 2108, Ваз 2109, Ваз 21099 кнопкой. Удобней всего данную кнопку расположить в салоне, но многие делают ее и под капотом. Схема тут простая, кнопка с фиксацией либо переключатель просто подают напряжение +12 на вентилятор охлаждения, масса уже подключена на самом вентиляторе.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя ветрового окна
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители
F1-F20Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле/ предохранителяРасшифровка
1 (К6)Реле включения очистителей фар
2 (К1)Реле времени омывателя заднего стекла
3 (К2)Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)Реле стеклоочистителя
5Контактные перемычки на месте реле контроля исправности ламп
6 (К10)Реле включения обогрева заднего стекла
7Запасной предохранитель
8 (К5)Реле включения дальнего света фар
9 (К11)Реле включения ближнего света фар
10Предохранитель
11 (К9)Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителяРасшифровка
1 (8 A), F9 (7,5 A)Правая противотуманная фара
2 (8 A), F8 (7,5 A)Левая противотуманная фара
3 (8 A), F1 (10 A)Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A)Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A)Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A)Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A)Правая фара (дальний свет)14 (8 A), F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A)Левая фара (ближний свет)16 (8 A), F12 (7,5 A)Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителяРасшифровка
K1Реле времени омывателя заднего стекла
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5Реле включения дальнего света фар
К6Реле включения фаро-очистителей
К7Реле питания стеклоподъемников
К8Реле включения звукового сигнала
К9Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10Реле включения обогрева заднего стекла
К11Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F20Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Схема подключения вентилятора охлаждения ваз 2109 инжектор

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

28 30 1 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

  • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
  • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
  • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

  • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
  • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).3d188es 240 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.


С наступлением тепла актуальной проблемой для владельцев Ваз 2108, Ваз 2109, Ваз 21099 становится перегрев двигателя. Все прекрасно знают к чему приводит игнорирование стрелки температуры двигателя в красной зоне:
1) Прогорание прокладки головки блока цилиндров;
2) Повышенный износ деталей двигателя;
3) Заклинивание и стук двигателя.
Если Вы недолго проехали на перегретом двигателе Ваз 2108, Ваз 2109, Ваз 21099, то последствия будут не очень тяжелые: какие-то поршни могли немного оплавится, кольца поцарапать стенки цилиндра. На глаз без разборки двигателя это не видно, поэтому владельцы не подозревают, насколько страшен для двигателя перегрев.Однако если двигатель долгое время работал перегретым, то тут все печально. Рано или поздно он стукнет или заклинит.

ventilyator ohlajdeniya 3 vaz 2109 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Вентилятор охлаждения Ваз 2109

Рабочая температура двигателя — 90 градусов, именно при этой температуре масло имеет необходимую вязкость, поршни и кольца не расширяются до пределов, когда начинают клинить внутри цилиндра. Поэтому стрелка указателя температуры на панели приборов Ваз 2108, Ваз 2109, Ваз 21099 выведена туда не просто так. Значение температуры двигателя необходимо знать и в случае перегрева до 100 и больше останавливать машину, глушить двигатель и давать ему остыть. Иначе можно запросто попасть на капитальный ремонт двигателя.

ventilyator ohlajdeniya 4 vaz 2109 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Поршень заклинившего от перегрева двигателя

Перегрев двигателя Ваз 2108, Ваз 2109, Ваз 21099 возможен по следующим причинам:
1) Неисправен термостат;
2) Забит радиатор системы охлаждения;
3) Неисправен вентилятор охлаждения радиатора;
4) Неисправен датчик включения вентилятора;
5) Неисправность проводки в цепи включения вентилятора охлаждения;
6) Низкий уровень тосола в системе охлаждения двигателя;
7) Неисправна помпа.
Все перечисленные выше причины можно легко проверить собственными руками без какого-либо специального инструмента и специфических знаний автомобиля. Давайте пройдем по порядку по все пунктам:
1) Подробная проверка термостата на работоспособность уже была описана в статье: «Проверка термостата Ваз 2109«. Там подробно указано,что делать, и для этого совершенно не нужно снимать термостат и нести его домой для купания в кипятке.
2) Проверить забит радиатор или нет можно слив тосол и сняв его с автомобиля. Снимаем радиатор, подносим к одному из отверстий шланг с водой и подаем ее внутрь. Если вода хорошим напором будет вытекать из второго отверстия, значит радиатор не забит. Таким же способом его можно частично промыть подавая напор воды поочередно в отверстия радиатора.
3) Чтобы проверить исправность самого вентилятора системы охлаждения нам понадобятся один провод, длиной около метра. Проверка заключается в следующем: при подаче напряжения на вентилятор Ваз 2108, Ваз 2109, Ваз 21099 напрямую с аккумулятора он должен вращаться. Очень хорошо,если Ваш провод имеет на двух концах крокодилы. Масса уже подключена на самом вентиляторе, затем осторожно стараясь не закоротить между собой провода подаем +12 Вольт на второй контакт вентилятора. Крутится — значит исправен, не крутится — надо искать новый.
4) Проверка датчика включения вентилятора очень проста: при включенном зажигании его контакты замыкаются отверткой. Замкнули — вентилятор крутится, разомкнули остановился. Только обязательно должно быть включено зажигание автомобиля, иначе замыкание датчика отверткой не будет коммутировать реле включения вентилятора Ваз 2108, Ваз 2109, Ваз 21099.
Тут есть небольшой нюанс: датчики включения вентилятора разных производителей и разных марок автомобилей имеют немного разную температуру отработки. У одних датчик замыкает контакты уже при 87 градусах Цельсия, у других при температуре более 90 градусов.
5) Это единственный пункт, для проверки которого необходимо понимать в проводке. Проверка заключается в прозвонке электрической цепи включения вентилятора представленной на рисунке ниже.

ventilyator ohlajdeniya 1 vaz 2109 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

ventilyator ohlajdeniya 2 vaz 2109 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Схема 2 включения вентилятора Ваз 2109

Как только температура опустится ниже температуры отработки датчика либо выключится зажигание реле К9 разомкнет свои контакты и вентилятор выключится.
6) Из- за низкого уровня тосол в двигателе Ваз 2108, Ваз 2109, Ваз 21099 возможен перегрев. Проверяется просто: смотрите уровень охлаждающей жидкости в расширительном бачке системы охлаждения.
7) При неработающей помпе не будет циркуляции тосола в системе охлаждения двигателя. Проверяется передавливанием рукой шлангов от двигателя к радиатору Ваз 2109 и от радиатора к термостату. При передавливании и отпускании должна чувствоваться циркуляция жидкости, выраженная в напоре патрубков.
Также в конце статьи следует упомянуть, что у многих автомобилей Ваз, особенно моделей классики владельцы включают вентилятор охлаждения кнопкой. То есть люди либо не хотят разбираться почему он не включается автоматически, либо не хотят покупать или реле или датчик, а может просто не хотят возиться с ремонтом а просто включают когда надо вентилятор Ваз 2108, Ваз 2109, Ваз 21099 кнопкой. Удобней всего данную кнопку расположить в салоне, но многие делают ее и под капотом. Схема тут простая, кнопка с фиксацией либо переключатель просто подают напряжение +12 на вентилятор охлаждения, масса уже подключена на самом вентиляторе.

25 1 230x300 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

11 300x160 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя ветрового окна
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители

12 300x185 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители
F1-F20Запасные предохранители

13 300x273 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Монтажный блок предохранителей 17.3722

№ реле/ предохранителяРасшифровка
1 (К6)Реле включения очистителей фар
2 (К1)Реле времени омывателя заднего стекла
3 (К2)Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)Реле стеклоочистителя
5Контактные перемычки на месте реле контроля исправности ламп
6 (К10)Реле включения обогрева заднего стекла
7Запасной предохранитель
8 (К5)Реле включения дальнего света фар
9 (К11)Реле включения ближнего света фар
10Предохранитель
11 (К9)Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителяРасшифровка
1 (8 A), F9 (7,5 A)Правая противотуманная фара
2 (8 A), F8 (7,5 A)Левая противотуманная фара
3 (8 A), F1 (10 A)Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A)Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A)Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A)Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A)Правая фара (дальний свет)14 (8 A), F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A)Левая фара (ближний свет)16 (8 A), F12 (7,5 A)Правая фара (ближний свет)

14 300x273 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителяРасшифровка
K1Реле времени омывателя заднего стекла
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5Реле включения дальнего света фар
К6Реле включения фаро-очистителей
К7Реле питания стеклоподъемников
К8Реле включения звукового сигнала
К9Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10Реле включения обогрева заднего стекла
К11Реле включения ближнего света фар

15 300x264 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F20Плавкие предохранители

16 300x73 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

17 300x61 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

18 300x189 - Схема подключения вентилятора охлаждения ваз 2109 инжектор

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Схема подключения вентилятора ваз 2109 карбюратор

Схема электрической цепи включения электровентилятора радиатора системы охлаждения двигателя для ВАЗ 2108, 2109, 21099 и их модификаций различны для автомобилей разных годов выпуска. До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему.

Схема включения вентилятора радиатора системы охлаждения на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска

Схема включения вентилятора радиатора системы охлаждения на автомобилях ВАЗ 2108, 2109, 21099 после 1998 года выпуска

Примечания и дополнения

— В случае выхода вентилятора системы охлаждения из строя ремонту он не подлежит и заменяется новым.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на радиаторе снизу)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. электродвигатель вентилятора;
  3. реле включения электродвигателя;
  4. основной блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. генератор;
  8. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Схема на 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

Для включения вентилятора системы охлаждения двигателя на ВАЗ 2109 используется термодатчик, установленный в радиаторе. При использовании на автомобиле монтажного блока старого образца (17.3722) включение вентилятора происходит через реле, в монтажном блоке нового образца это реле отсутствует и вентилятор включается напрямую. Если посмотреть внимательно обе схемы, то можно заметить что отличаются они совсем незначительно.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1 — Электродвигатель вентилятора
2 — Датчик включения электродвигателя
3 — Монтажный блок
4 — Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора
А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1 — Электродвигатель вентилятора
2 — Датчик 66.3710 включения электродвигателя
3 — Монтажный блок

А — К выводу “30” генератора

Схема подключения вентилятора охлаждения ваз 2109 инжектор

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

  • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
  • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
  • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

  • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
  • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.


С наступлением тепла актуальной проблемой для владельцев Ваз 2108, Ваз 2109, Ваз 21099 становится перегрев двигателя. Все прекрасно знают к чему приводит игнорирование стрелки температуры двигателя в красной зоне:
1) Прогорание прокладки головки блока цилиндров;
2) Повышенный износ деталей двигателя;
3) Заклинивание и стук двигателя.
Если Вы недолго проехали на перегретом двигателе Ваз 2108, Ваз 2109, Ваз 21099, то последствия будут не очень тяжелые: какие-то поршни могли немного оплавится, кольца поцарапать стенки цилиндра. На глаз без разборки двигателя это не видно, поэтому владельцы не подозревают, насколько страшен для двигателя перегрев.Однако если двигатель долгое время работал перегретым, то тут все печально. Рано или поздно он стукнет или заклинит.

Вентилятор охлаждения Ваз 2109

Рабочая температура двигателя — 90 градусов, именно при этой температуре масло имеет необходимую вязкость, поршни и кольца не расширяются до пределов, когда начинают клинить внутри цилиндра. Поэтому стрелка указателя температуры на панели приборов Ваз 2108, Ваз 2109, Ваз 21099 выведена туда не просто так. Значение температуры двигателя необходимо знать и в случае перегрева до 100 и больше останавливать машину, глушить двигатель и давать ему остыть. Иначе можно запросто попасть на капитальный ремонт двигателя.

Поршень заклинившего от перегрева двигателя

Перегрев двигателя Ваз 2108, Ваз 2109, Ваз 21099 возможен по следующим причинам:
1) Неисправен термостат;
2) Забит радиатор системы охлаждения;
3) Неисправен вентилятор охлаждения радиатора;
4) Неисправен датчик включения вентилятора;
5) Неисправность проводки в цепи включения вентилятора охлаждения;
6) Низкий уровень тосола в системе охлаждения двигателя;
7) Неисправна помпа.
Все перечисленные выше причины можно легко проверить собственными руками без какого-либо специального инструмента и специфических знаний автомобиля. Давайте пройдем по порядку по все пунктам:
1) Подробная проверка термостата на работоспособность уже была описана в статье: «Проверка термостата Ваз 2109«. Там подробно указано,что делать, и для этого совершенно не нужно снимать термостат и нести его домой для купания в кипятке.
2) Проверить забит радиатор или нет можно слив тосол и сняв его с автомобиля. Снимаем радиатор, подносим к одному из отверстий шланг с водой и подаем ее внутрь. Если вода хорошим напором будет вытекать из второго отверстия, значит радиатор не забит. Таким же способом его можно частично промыть подавая напор воды поочередно в отверстия радиатора.
3) Чтобы проверить исправность самого вентилятора системы охлаждения нам понадобятся один провод, длиной около метра. Проверка заключается в следующем: при подаче напряжения на вентилятор Ваз 2108, Ваз 2109, Ваз 21099 напрямую с аккумулятора он должен вращаться. Очень хорошо,если Ваш провод имеет на двух концах крокодилы. Масса уже подключена на самом вентиляторе, затем осторожно стараясь не закоротить между собой провода подаем +12 Вольт на второй контакт вентилятора. Крутится — значит исправен, не крутится — надо искать новый.
4) Проверка датчика включения вентилятора очень проста: при включенном зажигании его контакты замыкаются отверткой. Замкнули — вентилятор крутится, разомкнули остановился. Только обязательно должно быть включено зажигание автомобиля, иначе замыкание датчика отверткой не будет коммутировать реле включения вентилятора Ваз 2108, Ваз 2109, Ваз 21099.
Тут есть небольшой нюанс: датчики включения вентилятора разных производителей и разных марок автомобилей имеют немного разную температуру отработки. У одних датчик замыкает контакты уже при 87 градусах Цельсия, у других при температуре более 90 градусов.
5) Это единственный пункт, для проверки которого необходимо понимать в проводке. Проверка заключается в прозвонке электрической цепи включения вентилятора представленной на рисунке ниже.

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

Как только температура опустится ниже температуры отработки датчика либо выключится зажигание реле К9 разомкнет свои контакты и вентилятор выключится.
6) Из- за низкого уровня тосол в двигателе Ваз 2108, Ваз 2109, Ваз 21099 возможен перегрев. Проверяется просто: смотрите уровень охлаждающей жидкости в расширительном бачке системы охлаждения.
7) При неработающей помпе не будет циркуляции тосола в системе охлаждения двигателя. Проверяется передавливанием рукой шлангов от двигателя к радиатору Ваз 2109 и от радиатора к термостату. При передавливании и отпускании должна чувствоваться циркуляция жидкости, выраженная в напоре патрубков.
Также в конце статьи следует упомянуть, что у многих автомобилей Ваз, особенно моделей классики владельцы включают вентилятор охлаждения кнопкой. То есть люди либо не хотят разбираться почему он не включается автоматически, либо не хотят покупать или реле или датчик, а может просто не хотят возиться с ремонтом а просто включают когда надо вентилятор Ваз 2108, Ваз 2109, Ваз 21099 кнопкой. Удобней всего данную кнопку расположить в салоне, но многие делают ее и под капотом. Схема тут простая, кнопка с фиксацией либо переключатель просто подают напряжение +12 на вентилятор охлаждения, масса уже подключена на самом вентиляторе.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя ветрового окна
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители
F1-F20Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле/ предохранителяРасшифровка
1 (К6)Реле включения очистителей фар
2 (К1)Реле времени омывателя заднего стекла
3 (К2)Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)Реле стеклоочистителя
5Контактные перемычки на месте реле контроля исправности ламп
6 (К10)Реле включения обогрева заднего стекла
7Запасной предохранитель
8 (К5)Реле включения дальнего света фар
9 (К11)Реле включения ближнего света фар
10Предохранитель
11 (К9)Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителяРасшифровка
1 (8 A), F9 (7,5 A)Правая противотуманная фара
2 (8 A), F8 (7,5 A)Левая противотуманная фара
3 (8 A), F1 (10 A)Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A)Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A)Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A)Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A)Правая фара (дальний свет)14 (8 A), F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A)Левая фара (ближний свет)16 (8 A), F12 (7,5 A)Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителяРасшифровка
K1Реле времени омывателя заднего стекла
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5Реле включения дальнего света фар
К6Реле включения фаро-очистителей
К7Реле питания стеклоподъемников
К8Реле включения звукового сигнала
К9Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10Реле включения обогрева заднего стекла
К11Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F20Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Схема подключения вентилятора охлаждения ваз 2109 карбюратор — Защита имущества

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

  • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
  • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
  • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

  • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
  • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор

Схема подключения вентилятора охлаждения ваз 2109 карбюратор

Схема подключения
Рисунок 2
(Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 17.3722)

Рисунок 3
( Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 2114-3722010-60 )

Добавлю примеры подключения некоторых кнопок:

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

  • Вышел из строя термостат;
  • Забился радиатор;
  • Вышел из строя вентилятор радиатора;
  • Сломался датчик включения вентилятора;
  • Упал уровень ОЖ в системе;
  • Вышла из строя помпа;
  • Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки

Метод

Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Датчик

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

  1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
  2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
  3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
  4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

  • Выключите зажигание;
  • Слейте жидкость охлаждения из расширительного бачка;
  • От клеммной колодки датчика отключите пару проводов;
  • Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
  • Следуя в обратной последовательности, поставьте новый датчик.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

  • Отключите минусовую клемму от аккумуляторной батареи;
  • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
  • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
  • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
  • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
  • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
  • Вручную снимите прижимную пластину;
  • Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

  1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
  2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
  3. Достаньте электродвигатель из корпуса вентилятора.
  4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
  5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

  • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
  • Поддев шайбу, снимите ее;
  • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
  • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
  • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор Штифт направьте в продольное отверстие

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

  1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
  2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

  1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
  2. Установите его в верхнем патрубке, подходящем к радиатору.
  3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
  4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
  5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
  6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
  7. Управление лучше делать не на плюсе, а по массе.
  8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
  9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
  10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Где находится реле включения вентилятора ваз 2109

подскажите пожалуста где на девятке инжекторной находиться реле включения вентилятора остывания не могу отыскать всюду в книжках для корбюратора написанно. неувязка в том факте что бурлит тосол а вент не включаеться нашему клиенту остается уже поменяно не по разу датчик,тормостат,крышки бачка патрубки старенькые просто были помпа целая вент рабочий фишку с датчика скидываешь начинает крутить и чек загораеться на панели вот осталось релюху отыскать может вней дело воздух тоже вроде изгнал весь. подскажите
maksim1991, 3 января 2012, 14:46, #11 машина Ваз21093 (низкая панель) подскажите пожалуйста, включаю зажигание панель устройств не зажигается, тоесть не пылают индикаторы заряда аккума, температуры охл. воды, уровня горючего. продать вообще вся панель не работает. поначалу поворачивал ключ туда назад то зажигалась, то нет. задумывался неувязка в замке зажигания, поменял, неувязка осталась вычитал на одном форуме, что неувязка вам понравятся в монтажном блоке! начал снимать его, к болту крепления, был прикручен провод темного цвета, как я сообразил это масса! открутил блок монтажный, Такой провод просто отвалился. видимо причина неработающей панели была конкретно в таком, что Этот расхожий слух провод не контачил! Итак вот подскажите пожалуйста от какого разъема может выходить Этот расхожий слух провод массы? проводок маленький длины см 20. 25! Подскажу метод устранения неисправности, вентилятора остывания радиатора. Часто бывает в особенности у машин с огромным пробегом, что перестает врубаться вентилятор остывания, по большому счету отыскать неисправность, почему не врубается вентилятор остывания радиатора легко, увы необходимо понимать в какой последовательности ее находить. Буду находить неисправность не включения вентилятора на ВАЗ 2109, но Этот расхожий слух принцип поиска неисправности конечно применить к хоть какой машине. Когда машина закипела однако вентилятор так не включился, 1-ая идея что неувязка в вентиляторе, по другому проводке. Нередко бывает неувязка не в вентиляторе в термостате, его заклинило, потому перестает циркулировать жидкость через радиатор, поэтому не срабатывает датчик радиатора на включение вентилятора. Проверить работает термостат можно так, если машина бурлит а низ радиатора прохладный, это 100 процентов заклинило термостат, вентилятор не при этом. Если низ радиатора жаркий, термостат работает, причина в вентиляторе, читайте ниже. Включите зажигание в машине. 1-ое, проверьте предохранитель, он показан на фото, если предохранить целый, ищем далее. Сейчас есть вариант проверить сам вентилятор, от него отходят провода со штекером, разъедините Такой штекер и прям с аккума аккуратненько подсоедините провода на штекера (плюс минус различия нет) если вентилятор не завертеться означает, меняйте сам вентилятор. Далее, начинайте с самого обычного, это с датчика радиатора, что включат вентилятор остывания. Снимите с датчика радиатора штекера и соедините друг с другом как показано на фото, если запустился вентилятор, означает испортился датчик радиатора, меняйте его. Фото. Стрелкой 1 показан предохранитель вентилятора остывания, стрелкой 4 показано реле вентилятора.

не включается вентилятор радиатора ВАЗ 2114 ч1

Если не запустился, то соедините провод что идет на блок предохранителей, прям на массу (обычно он белоснежный с темной полосой), если запустился, то означает, встречаются обрыв второго темного провода, найдите обрыв, либо отлично соедините его с массой. Потом соедините эти два провода совместно, в случае вентилятор заработает, означает, отлично соединили темный провод с массой. Что остается сделать нашему клиенту, починили вентилятор остывания, если не посодействовало, то читайте ниже. Фото. Стрелкой показано, как соединить провода датчика радиатора. Сейчас не мешает проверить реле вентилятора, его просто поменяйте примыкающим реле, они схожи, и соедините провода друг с другом датчика радиатора как описано выше. Если вентилятор заработает, означает меняйте это реле на новое. Если не посодействовало, читайте ниже. Фото. Стрелкой показан датчик вентилятора, на радиаторе. Сейчас не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусок провода и воткните его в разъемы реле, как показано на фото, если вентилятор завертится, означает в нутрии блока предохранителей, проходит напряжение на вентилятор. Фото. Проверка блока предохранителей. Сейчас не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусок провода и воткните его в разъемы реле, как показано на фото, если вентилятор завертится, означает в нутрии блока предохранителей, проходит напряжение на вентилятор. Если не заработал, означает, в нутрии блока бывают обрыв дорожки, однако потому что у меня он завертелся, разбирать его отказался. Фото. Проверка напряжения в блоке предохранителей, питания реле вентилятора. Проверьте, есть ли напряжение на само реле вентилятора, это сделают лампочкой, как показано на фото, можно и без лампочки, просто резко чиркните вторым концом провода по массе, когда перескочит искра, что остается сделать нашему клиенту работает. Если нет напряжения данном разъеме, означает, встречаются обрыв дорожки в блоке предохранителей. Фото. Стрелкой показан коммутатор зажигания. После этих процедур, узнали, что нашему клиенту остается работает, не считая учебника нет соединения с датчиком радиатора, в этом деле вам понравятся обрыв самого провода, либо дорожки выхода на провод датчика радиатора. Фото. Стрелкой показан, провод который идет на датчик радиатора. Означает, осталось проверить сам провод датчика радиатора, для этой цели вам снимите коммутатор, он показан на фото, потому что, однако мешает подлезть к штекерам блока предохранителей. Снимите фишку штекеров, с блока предохранителей, и проверьте провод датчика радиатора на обрыв, он показан на фото. Провод конечно проверить так, подсоедините провод на плюс аккума, а другой конец воткните в разъем фишки, снимите штекер с датчика и подсоедините лампочку, иначе говоря резким движением черкните по массе, если нет напряжения означает встречаются обрыв этого провода. Фото. Обрыв провода датчика радиатора. Мне подфартило я отыскал обрыв, однако он вам понравятся в кожухе, и до него не добраться, тогда проще протянуть новый провод, увы потому что на концах этого провода штекера, то есть вариант обрезать штекера так чтоб остались куски проводов, их зачистить и соединить с новым проводом.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на радиаторе снизу)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. электродвигатель вентилятора;
  3. реле включения электродвигателя;
  4. основной блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. генератор;
  8. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Схема на 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Общая характеристика модели

Машина мечты в 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появились абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с иными авто данной группы увеличилась на 20 см.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

  • он способен развивать достаточно высокую скорость;
  • имеет отличную управляемость при движении;
  • устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Автомобили ВАЗ 21099 бывают двух типов. У ВАЗ 21099 карбюратор, так же как и у ВАЗ 21099 инжектор, схема системы подачи топлива практически идентична.

В ВАЗ 21099 инжектор подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе подобный выброс контролируют специальные заглушки-заслонки.

Достаточно часто владельцы данного автомобиля сталкиваются с одной проблемой: не работает вентилятор охлаждения ВАЗ 21099 карбюратор.

Проверка системы охлаждения

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

  1. Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
  2. Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
  3. В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
  4. Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
  5. После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

  1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
  2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
  3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
  4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
  5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
  6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
  7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
  8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

  1. Отсоединить колодку вентилятора и жгута, разъединив провода.
  2. Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
  3. Под капотом открутить два винта, которыми крепится вентилятор.
  4. Достать кожух.
  5. Снять два болта крепления вентилятора.
  6. Снять еще пять болтов и решетку воздухозабора.
  7. Поднять опору вентилятора и потянуть его на себя.
  8. Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

На автомобиле ВАЗ-2109 устанавливается два вентилятора . Первый, более мощный, устанавливается в системе охлаждения двигателя , для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки») , его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5.
В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

  • водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
  • термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
  • радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
  • расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
  • вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

  • оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
  • повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
  • установка угла опережения зажигания для обеспечения экономии топлива;
  • удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

  1. При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
  2. Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
  3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
  4. Установите обратно провода датчика.
  5. Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
  6. Выключите мотор. Снимите провода с контактов датчика.
  7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.
