Схемы подключения биметаллических радиаторов отопления: нижняя, боковая, диагональная

Схемы подключения биметаллических радиаторов отопления фактически не имеют отличий от стандартных способов установки других видов отопительных батарей, например, чугунных. Вне зависимости от того, планируете ли вы выполнить работы самостоятельно или обратиться за помощью к профессионалам, стоит изначально продумать, какую именно схему выбрать и почему.

Первое, о чем стоит знать — существует три схемы подключения биметаллических радиаторов отопления:

  • Боковое.
  • Диагональное.
  • Нижнее.


Схемы подключения биметаллических радиаторов

Если вы хотите выполнить подключение биметаллических радиаторов отопления оптимальным способом, то есть так, чтобы трудозатраты были минимальны, а эффективность приборов максимальна, то при определении подходящей схемы нужно ориентироваться на следующие параметры:

  • Тип системы: одно- или двухтрубная.
  • Как происходит подача теплоносителя: снизу или сверху.
  • Число секций в радиаторе.


Выбор способа подключения в зависимости от типа системы

Выделяют два типа систем: одно- и двухтрубные. В первом случае теплоноситель проходит по подающей трубе к отопительным приборам, при этом по мере движения он остывает. В однотрубных схемах радиаторы монтируются последовательно. Фактически при такой схеме подающий трубопровод «превращается» в обратный. В двухтрубных системах применяется параллельное подключение биметаллических радиаторов отопления: подающая и обратная ветки полностью «автономны» друг от друга, а соединяются они с помощью конечного прибора системы отопления.

Все выпускаемые сегодня биметаллические радиаторы отопления унифицированы под любое подключение, в их конструкции предусмотрено 4 возможные точки подключения, то есть пара снизу и пара сверху. Поэтому
выбирать схему нужно, ориентируясь на тип дома, его этажность, тип системы
.

Особенности одно- и двухтрубных систем

Помните о том, что:

  • Однотрубные системы могут быть с горизонтальной или вертикальной разводкой. Первая, как правило, применяется в частных домах высотой в 1 или 2 этажа, в исключительных случаях — в трехэтажных. Вертикальная разводка типична для многоэтажных объектов. Преимуществом однотрубных систем является то, что их устройство требует минимальных финансовых затрат, и при этом они отличаются стабильностью (то есть разбалансировать такие системы непросто).
  • Двухтрубные системы редко эксплуатируются в «многоэтажках». Это обусловлено тем, что для создания такой системы требуется большее число труб, также в обязательном порядке необходимо применение регулирующей арматуры. Впрочем, у нее есть существенное преимущество — на все радиаторы отопления подается теплоноситель одинаковой температуры, а значит, во всех помещениях будет одинаково тепло.


Направление подачи теплоносителя

Подключение биметаллического радиатора отопления может быть выполнено снизу — в данном случае используется нижний вертикальный коллектор. При использовании такой схемы главное точно знать, к какому именно из входов подключается вода. Эти данные можно уточнить в техническом паспорте.

Также возможна боковая и диагональная подводка. В последних двух вариантах подключения биметаллических радиаторов отопления, подача теплоносителя заводится сверху, при этом снизу устанавливается труба обратного трубопровода.

Диагональная подводка


Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Впрочем, есть некоторые хитрости, которые позволяют и радиаторы с 9, 10 и более секциями подключать боковым способом. Для этого необходимо использовать так называемый удлинитель потока.


Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

При использовании удлинителя потока удается обеспечить условия, при которых теплоноситель будет подаваться не ко входу устройства, а чуть дальше (условно — в центральную часть), за счет этого и обеспечивается более равномерный прогрев поверхностей всех секций радиатора.

Установка удлинителя потока

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

  • Удлинитель должен составлять 2/3 от общей длины радиатора.
  • Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.
При этом выбирать вариант нужно методом экспериментов. Например, в некоторых случаях удлинитель, достающий до середины последней секции, не позволяет первым секциям прогреваться до той же степени, что и последним. Если вы столкнулись с такой ситуацией — не стоит переживать, ведь проблема решается просто: достаточно просто укоротить трубку. Эксперты советуют всегда приобретать удлинитель «с запасом», чтобы при необходимости его можно было укоротить: очевидно, что со слишком коротким приспособлением сделать уже будет ничего нельзя. А то, какой именно вариант подойдет (на 2/3 или до середины последней секции), напрямую зависит от диаметра подводки, а также давления в стояке.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Безопасное подключение биметаллических радиаторов


Советы экспертов

Полезные советы по безопасному подключению биметаллических радиаторов отопления:

  • Желательно устанавливать запорные краны на входе и выходе радиатора. Например, это могут быть шаровые краны. Наличие таких элементов значительно упростит работы в случае, если требуется ремонт, модернизация или обслуживание отопительной системы. Принцип функционирования прост: достаточно закрыть шаровые краны, подождать, пока теплоноситель станет холодным, после чего радиатор можно без опасений снимать.
  • При подключении биметаллических радиаторов отопления, обязательно используются воздухоотводчики. Когда теплоноситель контактирует с материалом коллектора, неминуемо возникают химические реакции, сопровождающиеся образованием газов. Воздухоотводчики необходимы для эффективного отвода газов и воздуха, скопившихся в радиаторе. Если их нет, то в приборе возникнет избыточное давление, и при наступлении отопительного сезона неминуемо будет нарушена циркуляция, вследствие чего одна или несколько секций радиатора (или их части) попросту перестанут нагреваться.
  • При подключении необходимо обеспечить условия, при которых биметаллический радиатор отопления будет расположен строго горизонтально
    . При этом можно немного «поднять» угол прибора с той стороны, где монтирован воздухоотводчик — в этом случае газы из прибора будут спускаться гораздо эффективнее. При этом обратный уклон неминуемо нарушит циркуляцию.
Если вы хотите получить профессиональные рекомендации по выбору оптимального способа подключения биметаллических радиаторов отопления, а также узнать другие особенности, которые следует учитывать при планировании системы, просто свяжитесь со специалистом компании «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80.

Подключение биметаллических радиаторов отопления. — Учебник сантехника

Схема подключения биметаллических радиаторов отопления значительных отличий от других типов отопительных устройств не имеет, исходя из этого обращение отправится об неспециализированных правилах монтажа батарей. Наряду с этим мы отметим кое-какие особенности и нюансы, и поведаем, как подключить биметаллический радиатор отопления.

Биметаллические радиаторы отопления

Сравнительная черта с другими видами батарей

Для начала нужно осознать, какие конкретно радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим главные виды:

  • Чугунные батареи – один из самых распространенных типов, который видится в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно большой массой и толстыми стенками. Отличается большой долговечностью и прочностью, но имеет низкий КПД и теплоотдачу, и необходимо отметить громадную тепловую инерцию;
  • Металлические трубчатые регистры – это система труб большого диаметра, либо одна труба в виде S-образного изгиба (пример – полотенцесушитель). Этот тип устройств в большинстве случаев устанавливают в громадных помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой большим объёмом и мощностью теплоносителя;
  • Металлические панели отопления. Являются сваренные профилированные пластины из стали, в которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и низкую прочность, подвержены коррозии и не весьма надежны;
  • Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, низким низкой массой и объёмом теплоносителя прибора. За счет низкой тепловой инерции прекрасно поддаются автоматической и ручной терморегулировке. Требовательны к его кислотности и качеству теплоносителя, имеют срок службы и среднюю прочность;
  • Бронзовые батареи – являются системой трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, стойкостью и высокой прочностью к гидроударам, длительным сроком и отсутствием коррозии работы. Единственный недочёт бронзовых агрегатов – большая цена;
  • Биметаллические радиаторы снаружи и по конструкции напоминают алюминиевые устройства с той отличием, что внутренние стены каналов выполнены из стали либо меди. Так удается повысить эффективность и теплоотдачу батареи, но сохранить ее долговечность и прочность.

Чтобы выяснить основную отличительную линии биметаллического прибора, направляться лучше разобраться в его конструкции. Главная задача любой батареи на жидком теплоносителе – обеспечить большую теплопередачу от теплоносителя окружающей среде, наряду с этим иметь достаточный запас механической и коррозионной прочности для долгой действен

подключение, схемы и методы, как правильно подключить батареи в квартире от котла

Биметаллические радиаторы — устройства, состоящие из двух материалов. Обычно это сплав алюминия со сталью, хотя встречаются другие варианты.

Подобные батареи пользуются высоким спросом благодаря комбинации хороших характеристик.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Процесс подготовки к подключению от котла

Предварительные работы весьма важны перед монтажом радиаторов отопления:

  • Обследование текущей обвязки. Изучение позволит создать аналогичную систему, что положительно скажется на эксплуатации.
  • Проверка комплектующих к радиатору. В наборе должны присутствовать: кран Маевского, запорные вентили, кронштейны.

В некоторые модели включены переходники и прокладка, иногда их нужно докупить. При ручной замене понадобятся инструменты — ключи, подходящие по размеру. И также необходимо приобрести герметик.

  • Проверка труб на совместимость с новой батареей. Внешний слой биметаллического устройства выполнен из алюминия, которые не сочетается с мягкими материалами. Например, потребуется заменить медную обвязку или краны. В противном случае системе грозит скорое разрушение.
  • Подбор места размещения батареи. Это особенно касается креплений, если происходит замена старого устройства.
  • Проведение исследования радиатора на наличие видимых повреждений, целостности поверхности, покрытия.
  • При полном соответствии компонентов переходят к замене. На подготовительном этапе из старых батарей сливают воду.

Окончив подготовку, переходят к выбору схемы подключения. В первом пункте указано, что следует выбирать вариант, аналогичный старому. Это позволит не перестраивать всю систему

Соединение биметаллических радиаторов отопления между собой

Сборка новой системы отопления проводится с учетом мощности всех приборов. При правильных расчетах радиаторы и трубопровод подают нужное количество тепла. Но если не учитываются теплопотери из-за больших окон, проемов дверей или малого утепления дома, приходится наращивать секции батарей. Качественные радиаторы отопления позволяют не только дополнить, но и убрать элементы. Рассмотрим, как соединить биметаллические радиаторы между собой, что потребуется для выполнения работ своими руками.

Когда приходится наращивать секции радиаторов отопления?

как соединить биметаллические радиаторы

Дополнять количество секций нужно только при нарушении температурного режима в помещении. Это происходит из-за снижения теплоотдачи агрегата, например, если допущены ошибки в расчетах. Но часто бывает и так, что в доме прорубаются новые окна, оборудуются дополнительные двери и с течением времени устаревает изоляционная прослойка – в этих случаях также снижается уровень получения тепла и нужно добавлять секции.

К сведению! Перед тем как ставить дополнительные элементы, следует проверить работу котла. Иногда перебои с нагреванием случаются вследствие нарушения функциональности, образования отложений внутри магистрали.

Следует знать, что стыковать можно не все биметаллические приборы отопления, в продаже предлагаются два типа изделий:

Рекомендуем к прочтению:

  1. Секционные. Это приборы, которые допускаются к интеграции в магистралях централизованной подачи тепла, состоят из отдельных секций. Сборка не доставит сложностей, как и наращивание ширины прибора.
  2. Литые. Выпускаются в цельной форме, без возможности наращивания или убавления количества секций. Пригодны для применения в тепловых системах с нестабильным давлением, проверяются под показателями давления в 100 атмосфер. Такие приборы дорого стоят, поэтому нужно тщательно просчитать все параметры мощности с учетом теплопотерь дома – изменить мощность таких радиаторов не получится.

На заметку! Покупая секционные батареи из биметаллического сплава, которые можно нарастить, хозяин дома получает возможность установки отдельного режима в каждой комнате.

Техника наращивания секций в биметаллическом радиаторе

техника наращивания секций

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Совет! Чтобы посчитать мощность прибора, нужно учитывать показатель теплоотдачи каждой секции – параметры указываются в техническом паспорте прибора.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

  • дополнительные секции;
  • наждачная бумага средней фракции;
  • радиаторный ключ;
  • гаечный или разводной ключ;
  • заглушки – их должно быть 2 – с правой и левой резьбой;
  • ниппели, обычно идут в комплекте с прибором отопления или его секцией;
  • эластичные прокладки для установки между секциями;
  • паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Рекомендуем к прочтению:

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Важно! В биметаллическом радиаторе не может быть более 16 секций. Если требуется больше тепла, то формируется два отдельных отопительных прибора.

 сборка радиатора отопления

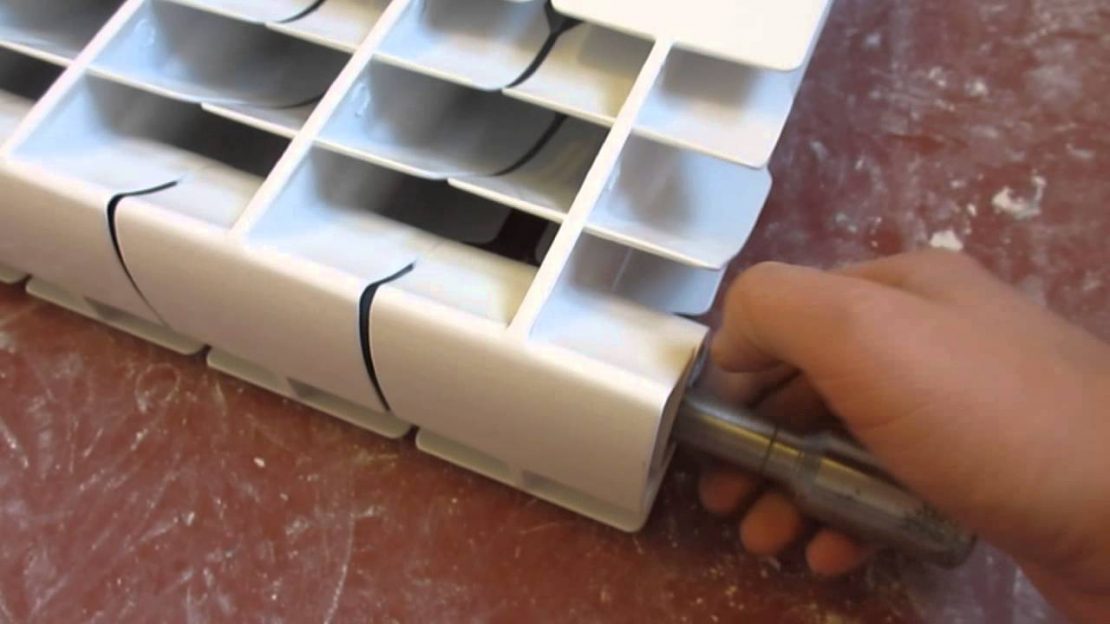

Теперь поэтапная сборка радиатора отопления своими руками:

  1. Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
  2. Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
  3. Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
  4. Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
  5. Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки. Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
  6. Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
  7. Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.
  8. Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции. Для открепления ниппель крутится ключом в другую сторону.
  9. Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Важно! Следует внимательно считать количество поворотов ниппеля на каждой секции, чтобы не допустить перекоса радиатора.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

Совет! При необходимости установки батареи в систему отопления сразу после наращивания, для проверки герметизации применяется мыльная вода. Намочить губку, протереть зоны стыка – если есть утечка, то мыло будет пениться.

Как установить и подключить биметаллический радиатор отопления

Установка биметаллических радиаторов покажется сложной человеку, незнакомому с трубопроводными фитингами и разводными ключами. В случаяе, когда требуется просто заменить старую чугунину на биметалл без переваривания отводов, можно попробовать сделать все это своими руками.

Как сделать это квалифицированно и красиво, вы можете узнать, ознакомившись с приведенным ниже материалом.

Конструктивные особенности биметаллических радиаторов

Эти красивые отопительные приборы появились в обиходе одновременно с понятием евроремонта. Соединяя в себе достоинства стали и алюминия, они отличаются большим запасом прочности, выдерживают до 40 атм давления и в разы превосходят стальные и чугунные радиаторы по теплоотдаче.

Внутренние магистрали циркуляции теплоносителя у них из стали, а ребристая рубашка, передающая тепло в помещение из окрашенного порошковой краской алюминия. Поэтому они долговечны, удобны в монтаже и красивы.

Устройство биметаллических радиаторов

Особенно популярны секционные приборы, с ниппельным соединением секций, удобные тем, что количество секций можно привести в соответствие с вашими потребностями.

Как правильно рассчитать количество секций?

Самая известная формула для расчета необходимого числа ребер:

K=S(100/R)

В ней:

  1. S – площадь комнаты;
  2. Тепловая R – мощность секции;
  3. K – число ребер.

К примеру, в помещении площадью 22 метра, по этой формуле потребуется 12-секционный радиатор, с тепловой мощностью одной секции 175 Вт.

Некоторые считают проще, исходя из расчета одной такой секции, на два м.кв. Формулы можно применять для помещений, с высотой меньше трех метров.

В отдельных случаях при расчетах применяются поправочные коэффициенты:

  • Для угловых комнат умножают количество секций на 1,2;
  • Если комната остеклена энергосберегающими стеклопакетами, применяют такой же понижающий коэффициент;
  • В комнатах с несколькими окнами, радиаторы ставят под каждым окном, разделяя общую потребность в секциях на количество окон.

Инструменты для монтажа и арматура

Для качественной сборки и установки секционного радиатора потребуются следующие материалы и арматура:

  • Определенное расчетом количество секций;
  • Четыре проходные пробки, с резьбовым отверстием на 3/4 дюйма. Они могут быть с правой или левой резьбой в зависимости от способа врезки и положения радиатора относительно отопительного стояка;
  • Кран Маевского и заглушка;
  • Регулировочные краны на 3/4 дюйма;
  • Две «американки», как называют мастера паковочные резьбовые переходы, такого же диаметра;
  • Сантехнический лен и герметик, для резьбовых соединений;
  • Крепежные кронштейны с дюбелями.

Необходимо подготовить специальный инструмент:

  • Ниппельный ключ, соответствующей конфигурации;
  • Набор разводных и рожковых ключей;
  • Зажимные универсальные клещи;
  • Уровень и рулетка;
  • Перфоратор.

Инструменты для монтажа

Схемы и варианты установки

Варианты установки биметаллических радиаторов не отличаются от любых других. Наиболее популярные схемы подключения:

  • Боковое подключение выбирают для стояковой системы отопления, используемой в многоэтажных домах. Обычно отвод с подающего стояка соединяется с верхом радиатора, а обратка принимает теплоноситель снизу;
  • В частных, одно и двух-этажных домах получила распространение горизонтальная система разводки труб отопления, называемая “Ленинградской”. Согласно ей можно вводить подачу в верхнюю пробку радиатора, а выводить из нижней, диаметрально противоположной. Этот способ установки наиболее оптимален с точки зрения циркуляции теплоносителя через регистры;
  • В качестве варианта Ленинградской системы допускается производить подачу и выход теплоносителя в нижние пробки радиаторов.

Этапы монтажа

Установку и подключение биметаллической батареи можно разбить на четыре этапа:

  • Начинать следует со сборки батареи. Ниппеля с прокладками чуть наживляют в резьбах осевых отверстий одной блок секции и приставляют к ним еще одну секцию или блок из нескольких. У ниппеля с каждой стороны своя резьба. Поэтому, когда мы начинаем крутить его ниппельным ключом, он плотно стягивает секции, а прокладка герметизирует стык;
  • Затем производим укрупненную сборку фитингов. В проходные гайки, две левых и две правых, пакуем заглушку, кран Маевского, и резьбы американок. Герметизация заглушки и крана Маевского обеспечивается уплотнительными резиновыми кольцами. Американка пакуется на сантехнический лен, увлажненный олифой или герметиком;
  • Установка оборудованных уплотнительными кольцами проходных гаек не вызывает затруднений. Нужно запомнить, что кран Маевского предназначен для спуска воздуха и обязательно располагается вверху. Расположение остальных фитингов зависит от схемы подключения;
  • Чтобы подогнать батарею под существующие отводы, необходимо, подставив ее в рабочее положение, наметить место хотя бы одного кронштейна. Остальные размечаем с помощью линейки и уровня, перенося размеры с радиатора на стену. Кронштейны должны быть с резьбой и дюбелями. Тогда можно будет регулировать расстояние батареи от стены. Это делается поворотами кронштейна по, или против часовой стрелки.

Варианты монтажа

Какой теплоноситель подходит для биметаллических радиаторов?

Внутренности у рассматриваемых приборов стальные и они пригодны для воды, но могут использоваться с любыми типами незамерзающих жидкостей, тосолов и антифризов, многие из которых способны защищать металл от коррозии.

Можно ли нарастить биметаллические радиаторы?

Удобно наращивать секции батареи при стояковой системе. Для этого:

  • Выкручиваем проходные гайки с заглушкой и краном Маевского;
  • Наживляем ниппеля с прокладками в открывшиеся отверстия;
  • Приставляем дополнительный блок секций и орудуя ниппельным ключом. стягиваем секции в единую конструкцию;
  • В случае с Ленинградской системой, придется снимать радиатор, скручивать секции на полу, а потом переваривать трубную подводку.

Распространенные проблемы, почему не греют биметаллические радиаторы?

У биметаллических приборов нет особенных причин не нагреваться. Но, всё-таки, в них перестает циркулировать теплоноситель:

  • Они засоряются грязью, поступающей с теплотрассы недобросовестного поставщика тепла;
  • В них скапливается воздух, что легко устраняется краном Маевского;
  • Котельная не поддерживает требуемые параметры температуры и давления теплоносителя;
  • На трубах накапливается накипь и ржавчина.

Как подключить биметаллический радиатор отопления

Подключение биметаллических радиаторов отопления: способы устройства

Технические особенности установки биметаллических отопительных приборов

Все большее число хозяев сегодня отдает предпочтение таким отопительным механизмам, как биметаллические радиаторы отопления подключение, которых не несет в себе особой сложности и вместе с тем отличается рядом преимуществ.

Эти аппараты на сегодняшний день приобрели гораздо большую популярность по сравнению с традиционными алюминиевыми или чугунными радиаторами, что объясняется их стойкостью к перепадам давления внутри отопительной системы и высокой производительностью (детальнее: «Что лучше: алюминиевые или биметаллические радиаторы — сравнительная характеристика «). Эти изделия по праву могут называться альтернативным вариантом между стандартными аппаратами, выполненными из чугуна и алюминия.

Прежде чем выполнить подключение биметаллических радиаторов отопления, крайне важно удостовериться, что все требуемые для работы материалы имеются в наличии. Основной список оборудования включает в себя комплект непосредственно составных частей радиатора, а также фиксаторы-кронштейны, предназначенные для монтажа биметаллических радиаторов отопления на них. Важно помнить, что подключение биметаллических батарей того или иного типа должно выполняться исключительно с подходящим по своему назначению оборудованием.
Многие хозяева, выполняя ремонтные работы, предпочитают сэкономить часть средств и зафиксировать батареи старыми кронштейнами, но в этом случае крайне важно убедится, что эти детали не повреждены коррозией и способны плотно удерживать всю систему.

Монтируя биметаллический радиатор с нижним подключением или другим способом установки, требуется иметь в наличии дополнительные детали, если предполагается замена отопительных труб (прочитайте: «Как подключить радиатор отопления — способы и варианты «). Как правило, сегодня альтернативой трубам из стали выступают полипропиленовые образцы армированного типа. Специалисты не рекомендуют использовать трубы из металлопластика, оснащенные цанговыми зажимами. Важно, чтобы в процессе монтажа применялись качественные и надежные краны, здесь совсем не стоит ориентироваться на малую стоимость этих элементов.

Чтобы следить за любыми изменениями температуры в радиаторе, следует использовать специально предназначенный для этого прибор – термостат.

Так, чтобы понять, как правильно подключить биметаллический радиатор, следует, в первую очередь, иметь в наличии следующее оборудование:

  • непосредственно биметаллический обогреватель;
  • установочный комплект для подключения батареи отопления ;
  • дополнительны функциональные части для подключения системы.

Способы устройства биметаллических радиаторов

Самой оптимальной считается та схема подключения биметаллических радиаторов отопления, которая выполняется по диагональному принципу. Такой способ монтажа является универсальным и особенно подходит для тех случаев, когда необходимо установить биметаллические батареи с нижним подключением или другим вариантом расположения, состоящие из большого числа секций (10 – 12). Если система является самотечной, то применять более 12 секций не рекомендуется.

Перед тем как подключить биметаллический радиатор, следует запомнить, что гораздо правильнее будет смонтировать два отопительных прибора, состоящих из 7 секций, нежели один 14-секционный аппарат. Также не стоит забывать, что увеличение количества секций в диагональной системе значительно повышает ее эффективность.

Так, устанавливая радиаторы отопления биметаллические нижнее подключение или боковое будет значительно уступать в производительности диагональной системе.

Подробные фото вариантов биметаллических радиаторов всегда можно найти у специалистов, занимающихся установкой и ремонтом оборудования этого типа.

Особенности монтажа биметаллических обогревателей

Немаловажное значение требуется уделить и покрытию биметаллического радиатора, которое обычно представлено краской или эмалью. Схема подключения биметаллических радиаторов предполагает тщательное и аккуратное выполнение всех работ, поскольку неосторожные движения могут повредить краску (прочитайте также: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей «).

Случается так, что во время монтажа слой краски повреждается. Подобный дефект может стать причиной полного отслаивания покрытия со временем под воздействием влаги. Для того чтобы не допустить этого, необходимо сразу же обработать все появившиеся сколы и царапины либо идентичной краской, либо эмалью для недопущения дальнейшей порчи оборудования. Читайте также: «Подсоединение радиаторов отопления — как правильно подсоединить батареи «.

Как правильно подключить радиатор отопления, подробное видео:

Однако гораздо правильнее будет заранее обезопасить радиатор от появления на нем изъянов. При отсутствии возможности качественно выполнить самостоятельную установку прибора, правильнее будет обратиться за помощью к профессионалам.

При наличии на новом изделии упаковки в виде целлофана снимать ее не рекомендуется непосредственно до момента монтажа прибора.

При соблюдении всех этих правил проблем с отоплением не возникнет, а сам биметаллический радиатор прослужит долго и надежно.

Оставляйте отзывы:

Схема подключения отопительных радиаторов

Схема монтажа радиаторов: как правильно подключить самому

Для рассмотрения существующих вариантов подключения биметаллических радиаторов к системе отопления необходимо обратить внимание на виды самой системы (разводку трубопроводов). От размещения трубопроводов и типа разводки в помещении будет зависеть схема подключения радиаторов.

Варианты разводки труб отопления.

Существует два широко применяемых исполнения разводки – однотрубная и двухтрубная:

  1. Теплоноситель при однотрубной схеме (вода или специальная среда (в некоторых случаях)) будет проходить по подающей трубке к радиаторам, которые последовательно подключаются, постепенно остывая. Другими словами, подающий трубопровод превратится в обратный.
  2. Способ подключения радиаторов отопления при двухтрубном варианте организации отопления – параллельный. То есть обратная и подающая ветки полностью независимы друг от друга. Их соединение происходит от системы через конечный прибор.

Практически все батареи при покупке унифицированы под любое соединение, при этом биметалл и алюминий имеют 4 точки подключения (2 нижние и 2 верхние). В комплект обязательно должен входить воздушный клапан (кран Маевского, воздухоотводчик и так далее), чтобы удалять воздушные пробки.
Элементы, которые нужны:

Одностороннее присоединение обратки и подачи

Изображение 1. Одностороннее присоединение обратки в основном используется в многоквартирных домах.

Для удобства трубу, которая уходит из радиатора, часто называют обраткой. Подобная схема подключения достаточно часто применяется в многоэтажных домах с большим количеством квартир. В подобных строениях чаще всего устраивается система с чердачной (верхней) разводкой. Схема изображается на рисунке ИЗОБРАЖЕНИЕ 1.
Данное подключение имеет практически 100% эффективности, однако при условии небольшого количества секций алюминиевых радиаторов, которые подключаются (до 12-15). С увеличением количества секций (регистров) при боковом подключении к подобным приборам снизится прогрев отдаленного противоположного участка, что может привести к снижению теплоотдачи.

Для советских малометражных комнат, в которых не требуются установка мощных алюминиевых радиаторов, подобные системы и подключения являются оптимальными. Одностороннее – экономный вариант подключения с точки зрения расхода материалов (типовая стояковая система не нуждается в длинных отводах).

Чтобы избежать резкого остывания носителя тепла при однотрубной системе с последовательным односторонним подключением отопительных алюминиевых радиаторов, между патрубками выхода и входа воды можно предусмотреть перемычку (замыкающий участок). Часть теплоносителя с параметрами, которые являются близкими к начальным, проходит мимо радиатора к следующему. Система с замыкающими участками нуждается в детальном гидравлическом и тепловом расчете для определения необходимых диаметров всех участков.

Следует отметить, что нарушать подобную обвязку самовольным демонтажем перемычки (как во многих случаях это происходит в многоэтажных домах, где имеется централизованная подача тепла) ни в коем случае нельзя.

Схема подключения биметаллических радиаторов отопления по диагонали

Изображение 2. Подключение радиатора по диагонали используется при установке радиатора с 15 и более секциями.

Для биметаллических отопительных радиаторов с 15 и более секциями, если позволяет установка данного прибора, правильно применять другой способ обвязки – подключение по диагонали, то есть по ходу перемещения воды – с разных сторон сверху вниз. Подобная схема может дать равномерный максимальный прогрев всех участков радиатора, а величина теплового потока больше всего приближена к паспортной. Схема подобного подключения изображается на данном рисунке ИЗОБРАЖЕНИЕ 2.

Неудобство данного присоединения замечается при однотрубном снабжении тепла: теплоноситель, последовательно проходя через каждый биметаллический радиатор, способен значительно терять свой температурный показатель. Тепловой напор от других устройств при большой длине стояка будет мал.

В связи с этим такую обвязку есть смысл применять исключительно для двухтрубного исполнения системы.

Эти две схемы подключения биметаллических радиаторов отопления подразумевают подачу горячей воды в верхний патрубок, при этом обратный трубопровод подключается к нижнему.
Подобная врезка больше всего эффективна с точки зрения физического процесса циркуляции носителя тепла и теплоотдачи. В другом случае отдача тепла от батареи воздуху помещения снизится до 40-50%.

Схема двухстороннего нижнего подключения биметаллических радиаторов отопления

Изображение 3. Радиатор с нижним подключением будет отдавать на 12-15% меньше тепла.

Радиаторы отопления с нижним подключением будут отдавать помещению на 12-15% меньше тепла от номинальной мощности прибора. Связано это с тем, что гидравлическое сопротивление прохода носителя тепла мимо прибора меньше, чем препятствие прохода через радиатор.

Нижнее подключение подобных устройств изображено на рисунке ИЗОБРАЖЕНИЕ 3.
Подобного подключения стараются избегать, однако довольно часто конфигурация отопительной системы (в частности индивидуального исполнения в загородном частном доме с прокладкой трубопровода у пола) диктует подобную обвязку. Подключение к отопительной системе биметаллических и алюминиевых радиаторов может сократить потери величины отдачи тепла при помощи высокого значения теплопроводности материалов, из которых они изготавливаются.

Запорная арматура – важный элемент монтажа отопительной системы

Для полноценного функционирования радиатора необходимо правильно установить запорную арматуру.

Достаточно большую роль будет играть обвязка радиаторов отопления не только в подаче и распределении теплоносителей по прибору отопления. На обратном и подающем патрубках должны быть установлены запорные и регулирующие устройства (арматура). Прежде всего запорные вентили, которые позволяют отсечь подачу воды в батарею для того, чтобы осуществить ее замену или правильно выполнить ремонтные работы, не нарушая при этом циркуляции жидкости по всей системе.
На подающем отводе к радиатору практически во всех случаях предусматривается арматура с устройством регулирования температурного режима при помощи изменения проходного сечения трубы. Подобной арматурой будет осуществляться наладка полностью всей системы (может быть обеспечен ранний прогрев всех приборов, и будет предотвращаться перегрев радиаторов, которые являются первыми по ходу). Регулирование необходимо в однотрубных системах.

Следует заметить, что, согласно правилам эксплуатации отопительных систем, не разрешается регулировка расхода запорными устройствами.

В некоторых случаях обвязка биметаллического радиатора отопления оснащается дренажным отводом. Это может быть в случае, когда прибор понадобится подключить в нижней точке системы. Дренажный вентиль может быть выполнен как на подводящей трубе (чаще всего обратной), так и в пробке самого прибора, который используется для отопления.
К регулирующим и запорным элементам понадобится обеспечить свободный доступ.

Подключение биметаллических радиаторов отопления

Чтобы получить максимально эффективную отопительную систему с высоким КПД и минимальными энергозатратами, необходимо не только подобрать наиболее подходящие радиаторы, но и выполнить правильный монтаж. Учитывая возросшую популярность биметаллических батарей, рассмотрим подробнее их подключение.

Подключение биметаллических радиаторов отопления

Подключение биметаллических радиаторов отопления проводится аналогично врезке других разновидностей батарей и даже несколько проще, ввиду характеристик материала. Стальная сердцевина батареи более прочная чем у чугунных и жестче, чем у алюминиевых, поэтому меньше вероятность повреждения в процессе работы. К тому же большинство комплектующих, используемых для монтажа, стальные, что предотвращает «конфликт» материалов. Легкость батарей позволяет крепить их к любой поверхности, без необходимости усиления кронштейнов.

Схемы подсоединения радиаторов:

На биметаллические радиаторы отопления схема подключения зависит от типа разводки.

  • Однотрубная разводка предполагает последовательное подключение радиаторов отопления. Подающая труба подсоединена к первому радиатору, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет вывод, по которому теплоноситель отправляется обратно в котел. Такая разводка предполагает неравномерный обогрев, который можно регулировать установкой в конце магистрали более мощных радиаторов.
  • Двухтрубная разводка предполагает параллельное подключение радиаторов. Подающая и выводящая труба независимы и сообщаются только в котле. Более эффективный тип разводки, позволяющий контролировать теплообмен каждого радиатора.

Каждый радиатор имеет 4 выхода, поэтому существует несколько схем подключения к системе.

  • Диагональная – ввод теплоносителя сверху одной стороны, вывод снизу противоположной. Такое подключение используется для двухтрубных развязок, и обеспечивает 100% КПД.
  • Односторонняя (боковая) – используется в однотрубной разводке, питающая труба подключена сверху, выводящая – снизу. Этот вариант подключения дает 98% КПД.
  • Нижняя – и ввод и вывод монтируются снизу батареи. Более низкий КПД – 93%, но при использовании в автономной отопительной сети потери незначительны, ввиду малой протяженности магистрали.

Комплектующие для подсоединения радиаторов

Комплект для подключения радиаторов отопления состоит из следующих обязательных элементов.

  • Переходники – 4 штуки.
  • Крепления – штыревые или угловые кронштейны, при большом количестве секций оправдано увеличение стандартных 4 точек монтажа до 6 и более.
  • Заглушки и прокладки.
  • Кран «Маевского» или автоматический воздухоотводчик.

Кроме основных элементов, приобретаются регулирующие и запорные краны и дополнительные переходники к ним, обычно «американка». Монтаж запорной арматуры, на трубах ввода и вывода, в дальнейшем упростит замену радиатора в любое время, без слива теплоносителя из магистрали. Для контроля над нагревом можно оснастить радиатор термостатом.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления выполняется с соблюдением расстояний:

  • от кромки подоконника до поверхности батареи – 100 мм;
  • от пола до батареи – 90 – 120 мм;
  • между стеной и радиатором – не менее 20 мм.

Такое расположение секций даст эффективный теплообмен и позволит оборудованию работать на полную мощность. Кроме соблюдения расстояния обязательным условием является горизонтальность батареи. При разметке крепежей необходимо использовать уровень, чтобы избежать уклонов, иначе возникнут проблемы с воздушными пробками, которые не исправят даже встроенные воздухоотводы. При монтаже новой системы оборудования перед запуском обязательно проводится проверка специальным оборудованием – опрессовщиком. Прибор создает в системе повышенное давление (примерно на 25%), что позволяет проверить герметичность и надежность всех соединений.

Рейтинг: 0 Голосов: 0

Умение правильно подобрать радиаторы отопления дорого стоит. Если в вашей квартире ранее не хватало тепла, а батареи буквально сами просили укрыть их одеялом, дабы спасти от зимнего холода – это значит, что вами изначально был не правильно выбран тип отопительной системы. Если вы не знаете, как в.

Радиатор отопления это такая конструкция теплоносителя, которая обеспечивает обогрев помещение и выполняет функцию терморегулятора. В каждом доме без исключения есть батареи, которые рано или поздно требуют профилактического осмотра, или даже ремонта. Проводя такое тестирование системы перед кажд.

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно сое.

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи. Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показател.

Источники: http://teplospec.com/radiatory-batarei/podklyuchenie-bimetallicheskikh-radiatorov-otopleniya-sposoby-ustroystva.html, http://davaistroy.ru/radiatory/sxema-podklyucheniya-bimetallicheskix-radiatorov-otopleniya.html, http://otoplenie-vdome.ru/radiatory-otopleniya/podklyuchenie-bimetallicheskih-radiatorov-otopleniya.html

подключение, схема, сборка и видео

В наших климатических условиях любой дом – как многоэтажный, так и частный нуждается в обогреве. Отопительная система находится в рабочем состоянии почти половину года. Выбор отопительных приборов – это достаточно ответственный момент. Если раньше почти во всех домах можно было увидеть только чугунные радиаторы, то сегодня на рынке можно увидеть батареи, изготовленные из таких материалов как сталь, алюминий. Кроме того, имеются в продаже и радиаторы из двух различных материалов, то есть биметаллические радиаторы.

установка батареи отопления биметаллические

Биметаллический радиатор

Биметаллические радиаторы с каждым годом набирают все большую популярность. Такие радиаторы подходят для частных или загородных, для многоквартирных жилых домов. Установка биметаллической батареи отопления – это серьезный вопрос, рассмотрим же, как ее правильно производить.

Требования к отопительным приборам

Биметаллические радиаторы считаются наиболее оптимальным решением с точки зрения эффективности и практичности. Кроме этого, подобные радиаторы отличаются довольно привлекательным внешним видом. Установка биметаллической батареи отопления может не то, чтобы испортить внешний вид помещения, но придать ему завершенный, эстетичный облик.

Отопительные радиаторы должны соответствовать некоторым техническим требованиям. В первую очередь, они должны обладать хорошей прочностью.

Благодаря своей прочности они способны выдержать довольно высокое рабочее давление. Биметаллические отопительные радиаторы способны выдержать давление от 20 до 40 атмосфер. В многоквартирных домах рабочее давление редко превышает показатель в 10 атмосфер, но иногда коммунальщики пускают теплоноситель по трубам под слишком высоким давлением и запас прочности радиатора никогда не будет лишним. Благодаря тому, что биметаллические радиаторы изготовлены из двух различных материалов, они сочетают в себе все их наиболее хорошие характеристики и качества.

радиаторы отопления биметаллические как расчитать

Биметаллический радиатор в разрезе

Достоинства биметаллических радиаторов отопления

Среди преимуществ подобных радиаторов можно выделить следующие:

  • Долговечность. Они способны прослужить около 20 лет;
  • Привлекательный внешний облик, который не сможет испортить интерьер;
  • Высокая гидродинамическая и механическая прочность;
  • Высокий уровень отдачи тепла.
  • Благодаря тому, что теплоноситель контактирует только со стальной поверхностью таких радиаторов, они отличаются довольно высокой стойкостью к воздействию коррозии.

Так как биметаллические радиаторы изготавливаются с каналами небольшого диаметра, объем теплоносителя несколько сокращается.

Рекомендуем к прочтению:

расчет секций биметаллические радиаторы отопления

Основные достоинства биметаллических радиаторов

Если сравнивать биметаллические радиаторы с алюминиевыми, исходя из ценовой категории, то первые процентов на 20 будут дороже, однако они обладают более высокой прочностью и более эффективны.

Стоит еще раз задуматься о материале

Радиаторы отопления могут быть следующих типов:

  • Стальные радиаторы;
  • Чугунные радиаторы;
  • Биметаллические радиаторы;
  • Алюминиевые радиаторы.

Ответить на вопрос, какой именно радиатор отопления выбрать, довольно сложно.

Это объясняется тем, что для некоторых случаев может подойти только тот или иной тип радиатора. Алюминиевые радиаторы не рекомендуется устанавливать в квартире с центральной отопительной системой. Это можно объяснить тем, что в многоэтажных домах рабочее давление более высокое, а значит, нужны более прочные батареи.

подключение биметаллических радиаторов отопления

Сравнение различных отопительных приборов

Если нужны более прочные отопительные приборы, то наилучшим решением будет покупка биметаллических радиаторов отопления. Такие радиаторы способны выдержать более высокое рабочее давление, чем радиаторы, изготовленные из других материалов. Биметаллические радиаторы могут производиться в различной форме, а их поверхность может быть самых различных оттенков.

По внешним признакам довольно трудно отличить биметаллический радиатор отопления от алюминиевого прибора. Они отличаются, в основном, по своему весу. Биметаллический радиатор примерно в полтора раза тяжелее, чем радиатор, изготовленный из алюминия.

Биметаллические радиаторы можно разделить на два типа, исходя из технологии их изготовления. Таким образом, такие отопительные приборы могут быть:

  • Изготовленные на основе каркаса из стали;
  • Радиаторы с усиленными каналами.

Радиаторы, изготовленные на основе стального каркаса, хороши тем, что вода внутри системы никак не контактирует с поверхностью из алюминия. Благодаря этому они более долговечные и не подвергаются воздействию коррозии. Выбирая такой тип биметаллических радиаторов, в первую очередь, необходимо обратить внимание на их весовую и ценовую категорию.

Рекомендуем к прочтению:

Установка биметаллических радиаторов отопления

Установка биметаллических радиаторов отопления должна быть произведена только в соответствии с теми рекомендациями, которые установлены на заводе производителе подобных приборов. Покупая радиатор, обратите внимание на наличии инструкции, которая поможет произвести монтаж биметаллических радиаторов отопления. Лучше всего установку радиаторов отопления доверить квалифицированному специалисту.

Очень важным этапом является расчет секций биметаллического радиатора отопления. Ведь именно от правильности расчета зависит тепло.

Как рассчитать биметаллические радиаторы отопления? Можно изучить инструкцию к радиаторам, найти биметаллические радиаторы отопления, расчет на нашем ресурсе или пригласить для этого специалиста. Чтоб установить биметаллические батареи отопления, расчёт количества осуществляется исходя из их мощностных характеристик и площади вашего дома.

установка биметаллических радиаторов отопления

Количество ребер радиатора отопления зависит в первую очередь от площади комнаты

Еще один аспект – это схема подключения биметаллических радиаторов отопления. Лучше, если разработкой такой схемы будет заниматься специалист. Биметаллические радиаторы отопления, нижнее подключение или боковое подключение – в любом случае, все необходимо заранее просчитать, чтобы в дальнейшем не пришлось регулярно производить ремонт биметаллических радиаторов отопления.

Этапы установки биметаллических отопительных приборов:

  • Перед установкой радиаторов рекомендуется промыть отопительную систему. Лучше не использовать для этого растворы, которые содержат щелочь. Также не рекомендуется зачищать поверхности, контактирующие между собой посредством абразивных компонентов, так как это может впоследствии спровоцировать утечку воды.
  • Ручной или автоматический клапан необходимо монтировать на каждый из устанавливаемых радиаторов. Они необходимы для того чтобы производить выпуск воздуха из системы.
биметаллические радиаторы отопления нижнее подключение

Кран Маевского для спуска воздуха с радиатора отопления

  • Чтобы предотвратить загрязнение в рабочей зоне клапана, необходимо произвести монтаж фильтров на подающий водопровод.
  • Если монтаж клапана будет осуществлен верным образом, то сразу после выпуска воздуха из системы он должен будет закрыться.

При установке радиаторов отопления, необходимо соблюдать следующий порядок действий:

  1. Первым делом, необходимо осуществить разметку места для крепежных кронштейнов;
  2. Далее идет сборка биметаллических радиаторов отопления. Радиатор необходимо устанавливать таким образом, чтобы были совмещены участки головок и кронштейны с горизонтальными секциями радиатора;
  3. Радиатор необходимо соединить с кранами, подводными коммуникациями и клапанами;
  4. Необходимо установить в верхней части радиатора воздухоспускатель.

Можно посмотреть видео, которое покажет, как произвести монтаж и подключение биметаллических радиаторов отопления.
