Теплый пол водяной. Пошаговая инструкция по монтажу

материалы для водяного теплого пола

материалы для водяного теплого пола

Редкий новый современный дом сегодня обходится без системы  теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола  своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

проект отопления дома

проект отопления дома

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

стяжка для теплого пола

стяжка для теплого пола

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

водяной теплый пол укладка трубы

водяной теплый пол укладка трубы

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

водяные теплые полы для частного дома

водяные теплые полы для частного дома

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

укладка трубы теплого пола улитка змейка

укладка трубы теплого пола улитка змейка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

4 Проверенные схемы подключения водяного теплого пола

водяной теплый пол

водяной теплый пол

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

схема подключения теплого пола

схема подключения теплого пола

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

трехходовой термостатический клапантрехходовой термостатический клапан

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмесамодуль подмеса

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

схема подключения теплого пола

схема подключения теплого пола

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

модуль подключения теплого пола

модуль подключения теплого пола

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

укладка трубы теплого полаукладка трубы теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку
Читайте так же:

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

  • Для труб 20 мм —  макс. длина 120 метров;
  • Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

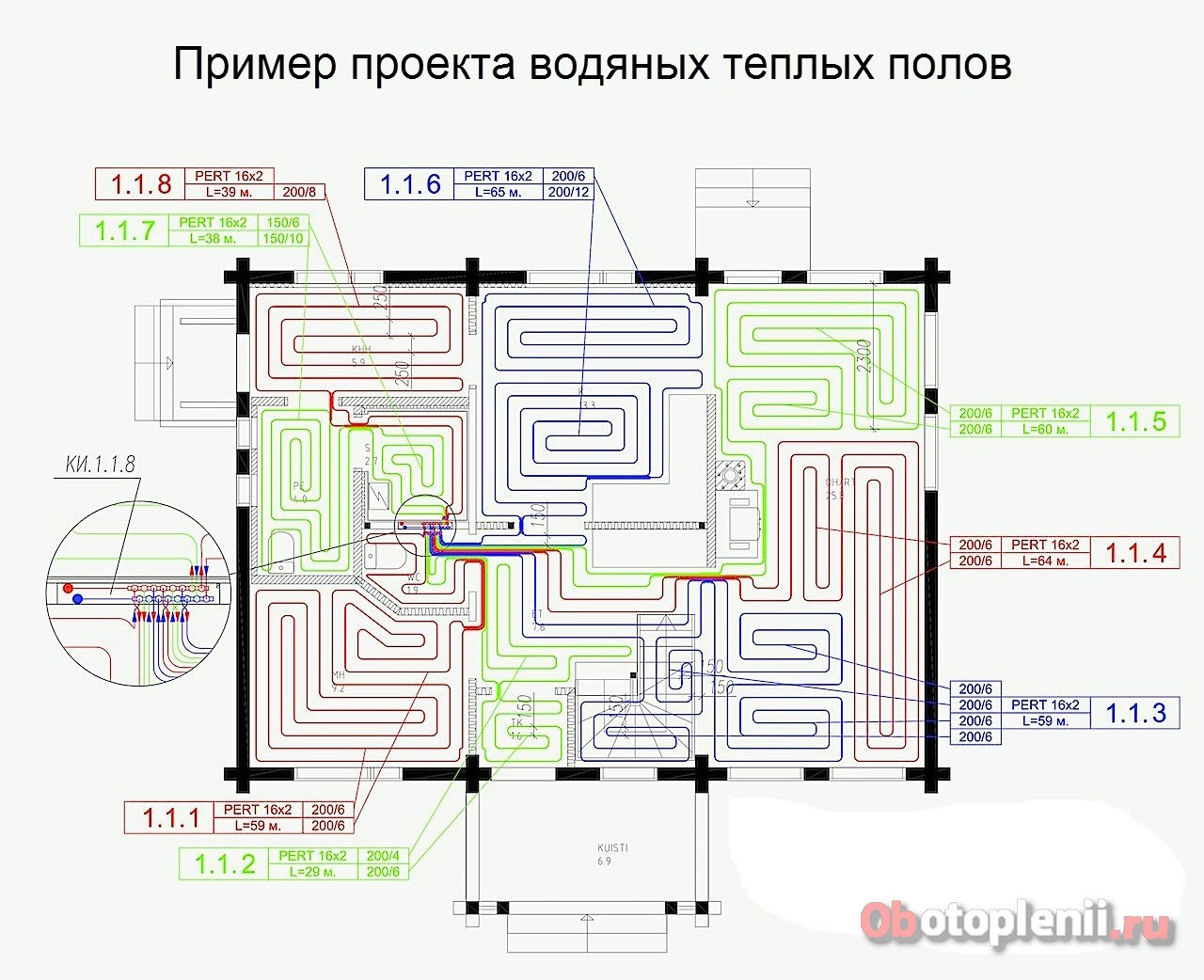

montazhnaya skhema konturov teplogo pola s rasstanovkoj kollektorov

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

teplyi pol ulitka

class=»eliadunit»>

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

tepyi pol zmeyki

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

teplyi pol gradient temperatur

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

  • 300 мм для тепловой нагрузки 50 Вт/кв. метр;
  • 150 мм для тепловой нагрузки 80 Вт/кв. метр;
  • 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

tepyii pol usilennyj obogrev

Выводы

  • Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
  • Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
  • Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи





class=»eliadunit»>

гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Схема системы отопления с котломСхема системы отопления с котлом

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения коллекторного узлаСхема подключения коллекторного узла

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Коллектор закреплен на стенеКоллектор закреплен на стене

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Несколько различных по длине контуровНесколько различных по длине контуров

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

Терморегулятор на трубеТерморегулятор на трубе

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Схема подключения от радиатораСхема подключения от радиатора

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.
