Инструкция по монтажу ондулина своими руками

Монтаж ондулина может выполняться человеком без опыта кровельных работ. А упростить работу поможет наша статья, в которой мы приготовили поэтапное описание процесса

Монтаж ондулина

Ондулин – кровельный материал с хорошими характеристиками. Его выпуск был налажен более полувека назад и до сих пор популярность материала не снизилась. В России первая партия продукции «сошла» с конвейера только в 2008 году. Монтаж ондулина, кстати говоря, как и монтаж битумной черепицы, можно проводить для обшивки кровель любого типа. Это экономичный, экологически чистый, красивый и качественный материал. Легче стандартного шифера в 6 раз! Сегодня подробно рассмотрим процесс его монтажа своими руками.

Особенности монтажа и эксплуатации ондулина

Запомните следующие рекомендации по технологии монтажа ондулина:

Оптимальный уклон кровли под ондулин – 12 градусов. При уклоне от 5 до 12 градусов делается сплошная обрешетка. Нахлест листов по длине – 30 сантиметров, по ширине – 2 волны
Когда кровля наклонена в пределах 12-15 градусов, то нахлест по длине – 20 сантиметров, по ширине – одна волна. Шаг обрешетки – 45 см.
При большем уклоне кровли шаг обрешетки – 60 см., нахлест – 15-17 см.
Возле стыков скатов и у карнизов делается сплошная обрешетка
Размеры стандартного листа ондулина – 2×1.95 метра (10 волн)
Вес листа – 6 килограммов
Для фиксации листов требуются спецгвозди для ондулина. На один лист требуется 20 штук
Перевозить листы ондулина можно на легковом автомобиле
Для резки листов используется ножовка, лобзик электрический или циркулярная пила

Ондулин можно стелить на дома практически из любых материалов. Если Вы только собираетесь строить дом, то стоит задуматься, какой тип дома выбрать: каркасный или брусовый дом. Узнайте обо всех особенностях таких сооружений.

Всё большую популярность в России набирают канадские дома.

Как построить теплый канадский дом читайте здесь.

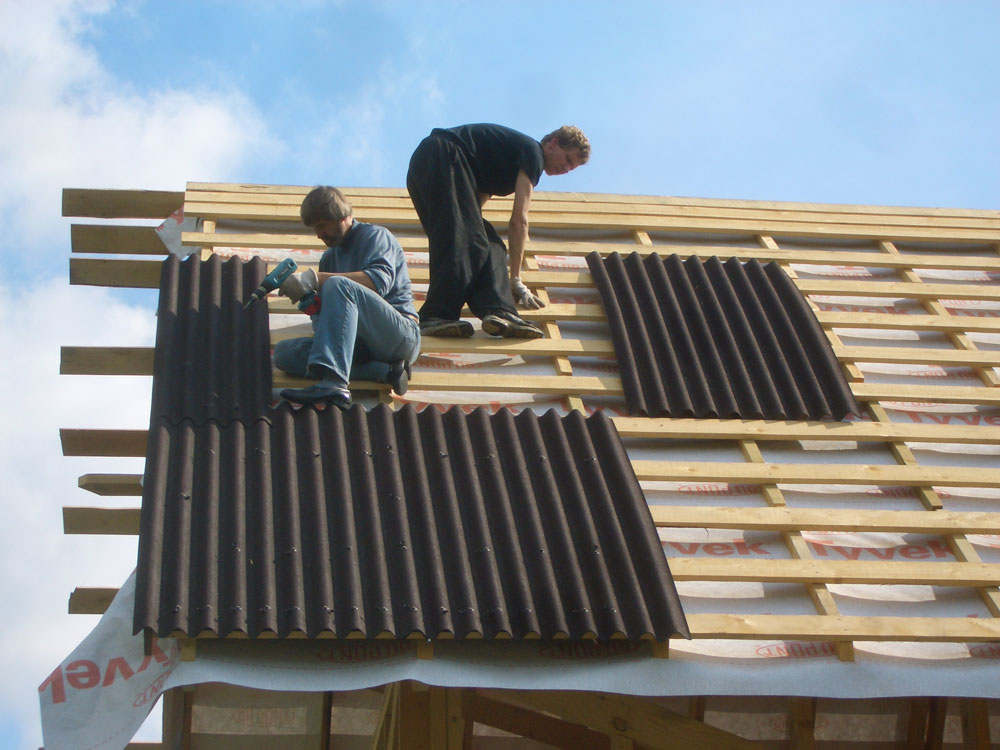

Монтаж первого листа

Первый лист монтируется с края крыши таким образом, чтобы за карниз он выходил на пять сантиметров (если отсутствует капельник). До начала его фиксации или во время этого процесса под лист надо подложить заполнитель карниза. У него должны быть вентиляционные зазоры, через которые в подкровельное пространство будет попадать воздух.

Чтобы было проще выравнивать листы ондулина по краю, натяните веревку между ветровыми досками.

Гвозди забиваются в гребень волны.

Следующий лист монтируется поверх первого с нахлестом, указанным выше (зависит от уклона скатов) и фиксируется по аналогичной схеме.

Чтобы упростить процесс попадания гвоздями в обрешетку, натяните над листами веревку или капроновую нитку.

Монтаж верхних листов

Верхние листы монтируются по приведенной схеме, с нахлестом на нижние. Нахлест – от 17 до 30 см., в зависимости от того, какой уклон. У конька нахлест не менее 12 см.

Перед креплением ондулина, удостоверьтесь, что он лежит без перекосов.

Обход трубы

Постелить ондулин возле трубы просто. Для этого надо сделать необходимые замеры, вырезы и вплотную подвести ондулин к трубе, зафиксировав его гвоздями. Ондулин легко режется, даже ножом. Процесс всегда делается по-разному, в зависимости от расположения трубы и расстояния, которое осталось до нее от последнего уложенного перед ней листа.

В месте прилегания ондулина к трубе делается дополнительная обрешетка. Для гидроизоляции стыков используйте изолирующую ленту «Ондуфлеш».

Последний лист

Последний лист укладывается на обрешетку и та часть, которая выступает за ветровую доску – отрезается. Если вы будете монтировать щипцовые элементы (нахлест 15 сантиметров), то ондулин должен вплотную прилегать к ветровой доске. Если они будут отсутствовать (монтаж поверх старого кровельного покрытия), то последняя волна ондулина прибивается к ветровой доске, накрывая ее сверху.

Монтаж конька

Конек также монтируется с заполнителем карниза. Сам процесс предельно прост. Коньковый элемент укладывается поверх листов (их краев) на стыке скатов. Гвозди забиваются в каждую волну с двух сторон. Нахлест коньков – 15 сантиметров. Важно соблюсти совпадение гидробарьеров.

Крыша готова! Осталось установить дополнительные кровельные элементы: карнизную планку, снегозадержатели, снегорезы и пр.

А напоследок…

Напоследок предлагаем ознакомиться с преимуществами ондулина и отзывами тех, кто уже использовал его для покрытия своей крыши.

Итак, делая выбор в пользу ондулина, вы получаете:

Красивую кровлю на много лет. Гарантия на материал – пятнадцать лет! А прослужить он способен и 25 и 30
Экологически чистый материал
Легкость монтажа
Материал, который убережет от проникновения атмосферных осадков
Материал с высокой степенью шумоизоляции. Шум дождя, капающего на крышу, практически не будет вас беспокоить
Отсутствие статического электричества на ондулине

Предлагаем Вам ознакомиться и с другими типами кровли. Например, с ондувиллой. Зная заранее правила и последовательность монтажа ондувиллы, Вы сможете с легкостью постелить её на крышу своего уютного дома.

Самая герметичная кровля – фальцевая. Читайте про фальцевую кровлю здесь.

А также рекомендуем прочитать про монтаж профнастила в этой статье. Это самый универсальный материал.

Ондулин: отзывы

В интернете пользователи форумов активно спорят о качестве и необходимости использования ондулина. Мы собрали некоторые отзывы. Ознакомьтесь с ними, не покидая этой страницы.

Кот Матроскин

Где-то шесть лет назад сосед использовал ондулин для покрытия своей кровли, кажется, французского производства. Брал листы коричневого цвета. За это время цвет слегка посветлел, но не сильно. Если не придираться, то все нормально. Соседи говорят, что до монтажа листов в чердак всегда попадали птицы, во время дождя в доме был сильный гул. С ондулином эти проблемы пропали.
Но не все так гладко. Как оказалось, ондулин вокруг печной трубы лучше не использовать. При высоких температурах он плавится и даже может загореться. Поэтому думайте сами, как будете решать эту проблему. Если трубы нет, тогда и думать не надо – можно использовать кровельный материал.

Сергей

Поспорил бы с пожаробезопасностью. Лучше дымоход делать нормально, а от высокой температуры любому материалу не поздоровится, кроме как металлочерепице.

Елена

Не все довольны ондулином. Отзывы о нем скорее нейтральные. Хотя кому как. Мужу не нравится то, что на крыше из ондулина долго задерживается снег. С металлочерепицей таких проблем нет. Снег быстро соскальзывает по металлической поверхности. Если использовать ондулин то лучше обрешетку делать более качественную.
Касаемо шума при дожде, то да, действительно спать можно спокойно. Когда делали монтаж металлочерепицы, об этом не подумали.

Evgeniy

У меня только хорошее отношение к этому материалу! Мне понравилась его стоимость и простота монтажа.
Ну, разве что спустя 4 года выцвела поверхность. Поэтому потом возьму мягкую черепицу.

Видео по монтажу ондулина своими руками

Монтаж ондулина на старую крышу за выходные. Инструкция по монтажу с описанием всех элементов технологии.

Короткое, но информативное видео по монтажу кровли из ондулина

Оформление примыкания кровли к стене здания

Ремонт старой крыши из рубероида

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

инструкция по монтажу своими руками + подробная технология укладки – Как крепить ондулин на крышу — stayoneday.

Покрытие крыши бани ондулином – одно из наиболее популярных решений. И связано это вовсе не с низкой стоимостью кровельного покрытия, а с особенностями эксплуатации, действующими на крышу бани нагрузками и протекающими процессами.

Монтаж ондулина своими руками — особенности техники

Технология монтажа ондулина достаточно простая, а при помощи предлагаемой инструкции работа может быть выполнена не только качественно, но и быстро.

Подготовительные работы по кровле

Обрешетка для ондулина

Обрешетка выполняется из деревянного бруса сечением 50х50 мм или 60х40 мм. Шаг обрешетки зависит от уклона крыши и составляет:

при уклоне ската 100 – 150 – 450 мм;
при уклоне свыше 150 – 650 мм.

Концевой нахлест при укладке составит 200 мм, боковой – в одну волну.

уклон

Если уклон крыши находится в интервале от 5 до 10 градусов, то без сплошной обрешетки здесь не обойтись. Она выполняется из доски, фанеры, ДСП. Укладка листов ондулина в этом случае выполняется с концевым нахлестом, равным 300 мм, и боковым – в две волны.

При устройстве обрешетке обратите особое внимание на ее геометрию: параллельность и перпендикулярность ее элементов должна соблюдаться неукоснительно. В противном случае листы ондулина крепить будет очень сложно, появится соблазн кое – где растянуть «гармошку». Тянется лист еврошифера легко, но делать этого нив коем случае нельзя.

Гидроизоляция для ондулина

Ондулин крышу не утепляет, а следовательно, прежде чем приступить к его укладке, вы уложили теплоизоляционный материал. Теперь поверх него надо положить гидроизоляционный слой. На эту роль отлично подойдет гидроизоляция, монтируемая под финишное покрытие. Можно применить паропроницаемую гидроизоляционную мембрану.

Правила укладки кровельного покрытия Ондулин

Инструкция: монтаж ондулина выполняют на обрешетку, шаг которой подбирается в зависимости от уклона кровли

Во время укладки ондулина часто возникает необходимость в перемещении по листам покрытия . Так вот наступать при этом следует только на выпуклые участки (волны) материала и избегать борозд (углублений) между ними.
Укладка ондулина должна выполняться только при плюсовой температуре . Если же возникла необходимость срочной укладки, то ее с предельной осторожностью можно произвести при температуре не ниже -5 градусов. При более низких температурных показателях кровельные работы с ондулином запрещены. Также не рекомендуется производить установку покрытий из ондулина при высокой температуре (свыше 30 градусов).
Что касается крепежа ондулина, то крепление листов к обрешетке следует выполнять посредством особых кровельных гвоздей. При использовании специальных гвоздей под ондулин – технология укладки предполагает крепление листа ровно 20-ю гвоздями. Таким способом должен крепиться каждый лист покрытия. Данное требование считается гарантийным, и при его несоблюдении покрытие может быть разрушено под воздействием порывов ветра. По этой причине, задействовав наемных рабочих, желательно самостоятельно контролировать рабочий процесс и следить за тем, чтобы специалисты соблюдали все правила укладки материала.

Перед тем, как крыть ондулином кровлю, необходимо выполнить обрешетку. Обрешетку под ондулин изготавливают из деревянных брусьев сечением 4*6 см. Значение шага обрешетки выбирают в зависимости от степени уклона крыши:

до 10 градусов – используют сплошной дощатый настил;
10-15 градусов – шаг обрешетки предусматривают не более 450 мм;
свыше 15 градусов – шаг обрешетки подбирают не более 610 мм.

Обрешетку следует монтировать после того, как будет уложена подложка под ондулин в виде рекомендуемой производителем пароизоляционной подкладочной пленки Ондутис.

Согласно технике укладки ондулиновой кровли не позволительно выполнять нахлесты из 4х листов на одном углу. Это может вызвать деформацию краев ондулиновых листов.
Что касается непосредственной работы с материалом, то она совершенно не сложна из-за небольшого веса и гибкости материала . Учитывая данный факт, некоторые неопытные монтажники могут натягивать криво закрепленный в начале лист до нужного положения. Сначала такой лист будет выглядеть ровно, однако спустя какое-то время весь кровельный настил из-за подобных натяжек может пойти волнами. Как крепить ондулин правильно? В первую очередь, в процессе крепления листов необходимо следить за линейностью вертикальных и горизонтальных соединений данных листов по всей кровельной поверхности. Также следует избегать растягивания листов ондулина. Перед их фиксацией гвоздями нужно убедиться, что они лежат ровно.

Инструкция: ондулин укладывают таким образом, чтобы листы материала свисали с карниза не более чем на 70 мм

Свес кровли следует устраивать так, как гласит инструкция по монтажу ондулина. Если выполнить его чрезмерно длинным, он прогнется, если же коротким – под него будут проникать осадки и различный мусор. При неверном расчете размера шага обрешетки, скорее всего, весь процесс монтажа будет провален, и в итоге придется всю работу переделывать заново либо ремонтировать кровлю прежде времени. Ремонт ондулинового покрытия довольно сложен, ведь трудно удалить поврежденный лист, при этом не нарушив его целостность. Прежде чем даже незначительно отклониться от инструкции, нужно еще раз подумать, стоит ли рисковать долговечностью кровли и правом на ее гарантию только потому, что нет желания или времени исправить допущенную при монтаже ошибку.

как покрыть крышу ондулином своими руками

В прошлой статье мы сравнивали два кровельных материала, металлочерепицу и ондулин. Как выяснилось, ондулин имеет ряд положительных качеств, таких как лёгкость, долговечность, устойчивость к температурным перепадам и конечно невысокая стоимостью материала. Ещё одним достоинством является то, что кровля из ондулина легко монтируется самостоятельно. Сделать такую крышу можно не прибегая к помощи специалистов и данная статья, с подробным видео будем вам уроком.

Делаем обрешётку

Итак, давайте рассмотрим, как покрыть крышу ондулином своими руками. После того, как вы установили стропильную систему, следующим этапом вам необходимо сделать обрешётку для крепления ондулина. Поперечную обрешётку можно сделать из сплошных материалов, таких как фанера, OSB листы или из доски шалёвки, в нашей практике, мы используем доску шалёвку, прибивая её вплотную друг к другу. Также, если уклон скатов превышает 15-20°, в качестве обрешётки можно использовать деревянный брус 4,5 х 5 см с шагом в 60 см. Однако учтите, что при такой конструкции обрешётки, листы ондулина могут прогибаться под весом тяжёлого мокрого снега и мы бы, все-таки, рекомендовали использовать такую обрешётку на более крутых скатах, на которых снег не будет задерживаться. В качестве крепежа, можно использовать как гвозди, так и саморезы по дереву. Использование саморезов, обеспечит хорошую прочность и лёгкость демонтажа, если что-нибудь нужно будет переделать.

Обрешётка для ондулина в зависимости от углов ската крыши

Покрытие крыши ондулином

После выполнения работ с обрешёткой, можно приступать к монтажу листов ондулина. Давайте разберёмся, как правильно покрыть крышу ондулином, с какой стороны и как начинать монтаж листов.

Для начала примерьте листы ондулина, что бы определить оптимальный нахлёст и размер верхнего листа, при этом нижний лист должен свисать на 7 см, там у вас будут отливы, по которым вода будет стекать в водосточные трубы.

Для того, что бы нижний ряд листов лежал ровно, натяните веревку, с отступом в 7 см, о которых мы говорили выше.

Начинайте монтаж нижнего ряда. Первый лист необходимо уложить с выносом в одну волну, которая в последующем будет накрывать ветровую доску. Крепятся листы ондулины с помощью специальных гвоздей, которые идут в комплекте.

При забивании гвоздей уделите внимание эстетическому виду, так как их будет хорошо видно с земли. Что бы ваши гвоздики выглядели ровно, можете натянуть дополнительную верёвку или, если не хотите об неё спотыкаться, делайте разметку на листах ондулина по осям горизонтальных брусьев.

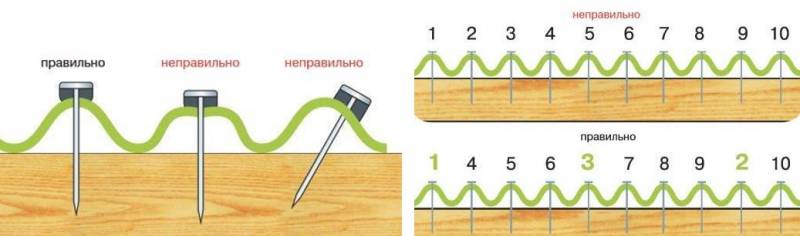

Крепление ондулина

Крепится ондулин по следующей схеме:

Сначала прибивается крайняя и предпоследняя волна листа, это зафиксирует его положение;
Далее прибиваете по меткам или верёвке весь нижний ряд в каждую волну;
Затем остальные ряды в шахматном порядке;
Крайняя волна фиксируется внахлёст со следующим листом.

И запомните, именно 20 гвоздей, как говорит производитель, удержат листы во время урагана и защитят от снега.

Правильное расположение листов ондулина

Следующий ряд должен лежать в шахматном порядке относительно предыдущего. Поэтому, он должен начинаться с половинки листа, можно использовать остаток от предыдущего ряда. Режется лист ондулина с помощью ножовки по дереву или электролобзика, или обыкновенного ножа. Нахлёст верхних листов на нижние должен быть не менее 14 см.

При обходе труб, ендовы либо других конструкций на крыше, необходимо делать дополнительную обрешётку и вырезать лист так, что бы он вплотную прилегал к конструкции.

Когда оба ската крыши покрыты, приступайте к монтажу конька. Конёк начинайте монтировать с той же стороны, с какой начинали укладывать листы. Отступите от края 5 см и прибивайте конёк в каждую волну листа кровли Нахлёст одного элемента конька на другой 10 см.

После того как конёк установлен, приступайте к монтажу ветровой доски. В области конька, ветровую доску необходимо обрезать в зависимости от уклона крыши. Это позволит ровно состыковать ветровые доски обеих сторон.

После того как ветровая доска прочно закреплена к обрешётке, можно закрепить крайние листы ондулина. Осталось только закрепить карнизную доску и кровля ондулином своими руками готова.

Смотрите также видео-инструкцию о том, как покрыть крышу ондулином своими руками.

Использование ондулина при ремонте крыш

Когда кровля, имеющаяся у здания, приходит в негодность, то с помощью Ондулина можно быстро отремонтировать отдельные её участки, которые станут отлично выполнять свои функции. Однако лучшим вариантом станет полная замена всего кровельного материала на новый. Применение шифера Ондулин предусматривает и менее радикальное решение – установку нового покрытия без снятия старого, укладывая новый слой кровли сверху. Такая возможность имеется благодаря небольшому весу листов еврошифера, позволяющего применять эту технологию ремонта кровли.

Ремонт кровли из ондулина

Преимущества ондулина, как материала для монтажа и ремонта кровли

Использование Ондулина позволит возвести качественную кровлю за самое короткое время. Выбрав монтаж крыши из ондулина, владелец дома получит возможность на долгие годы не беспокоиться о состоянии покрытия

Применение Ондулина обеспечит владельцу дома:

очевидную экономию при ремонте кровли, использование Ондулина не требует снятия старой кровли;
наличие подробной инструкции даёт возможность провести монтаж Ондулина своими руками;
нет риска проникновения влаги при ремонте, так как старое покрытие не вскрывается;
использование старого покрытия, при монтаже нового слоя Ондулина, улучшает теплоизоляцию крыши;
получение отличного внешнего вида материала, выбор цвета покрытия кровли.

Основные этапы ремонта кровли при использовании ондулина

Обрешетка

Ремонт крыш с применением кровельного покрытия высокого качества, известного под названием «еврошифер», или же Ондулина, разделяют на этап подготовки к монтажу и монтажный этап.

В первую очередь проверяется состояние старого покрытия – система вентиляции, изоляционный материал. При наличии неисправностей проводится их устранение.

Далее производится установка новой обрешетки, с шагом, предусмотренным для уклона ремонтируемой крыши.

Обрешетка

При повышенной хрупкости старого материала обрешетка устанавливается просверливанием и креплением на саморезы. При планировании установки дополнительного утепления предусматривается для него промежуток под обрешеткой. Для защиты от конденсата утеплитель накрывают мембраной Ондутис SA 130, а поверх обрешетки закрепляют пароизоляционную плёнку Ондутис R 70.

Выполняя обрешетку, чтобы произвести монтаж крыши из ондулина, используют брус, сечение которого соответствует размеру волны еврошифера. Для установки и крепления конька и ендовы требуется дополнительная обрешетка.

При возведении кровли, либо проведении её ремонта с использованием материала ондулин, инструкция по монтажу кровельного покрытия должна соблюдаться совершенно точно, только тогда оно прослужит долгие годы, не требуя ремонта.

Монтаж ондулина	Монтаж ондулина
Монтаж ондулина	Монтаж ондулина

Подбор стабилизатора напряжения для газового котла Как правильно выбрать входную дверь

Ондулин: инструкция по монтажу кровли

Ондулин — это современный листовой кровельный материал. Внешне он похож на обычный асбестоцементный шифер, но весит значительно меньше. Производится из экологически чистых компонентов: целлюлозных волокон, битума и полимеров.

Монтаж Ондулина можно выполнить своими руками без специальной подготовки, достаточно следовать инструкции производителя и нашим советам.

Легкость материала позволяет проводить ремонт кровли поверх старого покрытия: шифера, металла, рубероида, не создавая дополнительную нагрузку на стропильную систему.

Холодная крыша или утепленная мансарда

Одним из положительных качеств материала является его водонепроницаемость. Поэтому для хозяйственных построек можно укладывать Ондулин непосредственно на обрешетку. Если же необходима дополнительная защита от влаги рекомендуется использовать гидроизоляционную пленку.

Для утепленной мансарды кровельный пирог под Ондулин выполняется по другой схеме. Она подробно описана в инструкции от производителя и предусматривает следующие этапы.

Укладка гидроизоляции и крепление обрешетки.
Монтаж контробрешетки и листов Ондулина. Свес должен выступать от края обрешетки на 35 мм.
Укладка утеплителя. Это может быть минеральная вата, полимерные материалы или жидкие заполнители.
Монтаж пароизоляции и черновая отделка мансарды.

Следует предусмотреть защиту кровельного пирога с торцов. Для этого необходимо использовать доборные элементы.

Подготовка основания и монтаж обрешетки

Обрешетку под Ондулин делают из пиломатериалов хвойных пород, в основном сосны. Шаг и тип обрешетки зависит от угла наклона кровли. Производитель рекомендуется применять доски, толщина которых варьируется от 25 до 30 мм или брус 50х50 мм.

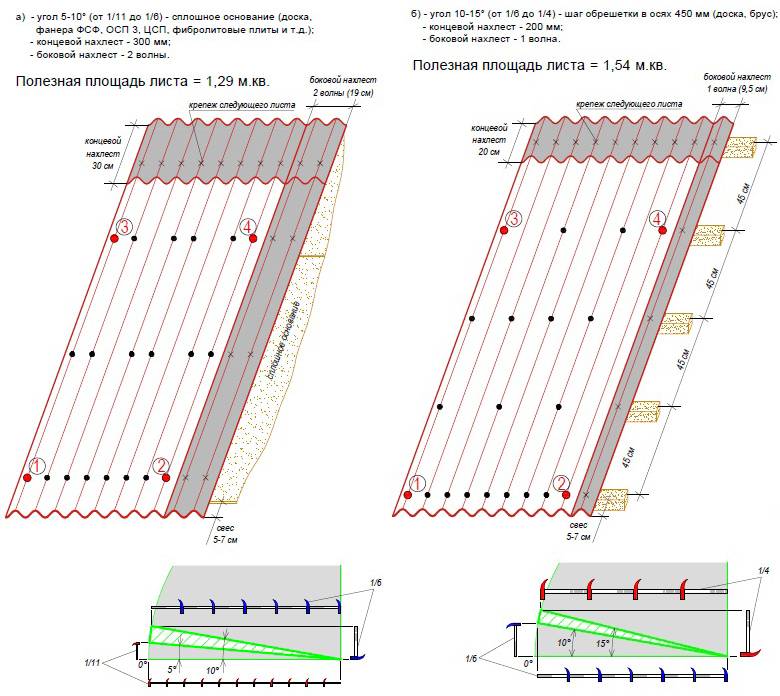

Для листов Ондулин Smart и DIY рекомендованы следующие типы основания:

от 5 до 10° — обрешётка должна быть сплошной. Ондулин настилают с боковым нахлёстом в 2 волны и концевым нахлёстом 30 см;
от 10 до 15° — шаг обрешётки должен быть 45 см, концевой нахлёст — 20 см, боковой — 1 волна;
15° и более — шаг обрешётки равен 61 см, концевой нахлёст — 17 см, боковой — 1 волна.

Разница между моделями заключается в полезной площади кровельного покрытия. Чем больше угол наклона крови – тем меньше нахлест для каждого листа. При этом полезная площадь варьируется:

Для Smart – от 1,254 до 1,565 кв. м;
Для DIY – от 0,941 до 1,22 кв. м.

В отдельной статье мы рассказывали, как рассчитать количество листов Ондулина на крышу.

Укладка листов и их крепление

Листы Ондулина крепятся к обрешетке при помощи специальных гвоздей с широкой шляпкой. Их длина составляет 70 мм, а диаметр — 3,1 мм. Цвет выбирается исходя из оттенка кровельного материала. Для модели Smart производитель рекомендует использовать 20 шт. на лист, для DIY – 15 шт.

Дополнительно в конструкции предусмотрены замки для сцепления листов друг с другом. Величина концевого нахлеста зависит от угла ската и указана выше.

Укладка Ондулина начинается с края, который испытывает меньшие ветровые нагрузки (смотрите схему на рисунке). Первый лист монтируется у карниза и крепится на 2-3 гвоздя. Это необходимо для дальнейшей корректировки положения.

Последующий лист устанавливается на ряд выше. Он должен располагаться в шахматном порядке, т.е. вертикальные стыки не должны находиться на одной линии. Для этого первый лист каждого чётного ряда разрезается пополам по длинной стороне. Это улучшает герметичность и устойчивость кровли к нагрузкам.

После укладки четырех листов на первых двух рядах монтируется пятый в третьем. После этого проверяется положение и выполняется окончательная фиксация.

Порядок забивания гвоздей

Гвозди устанавливаются по четырем углам.
Для крайней волны, находящейся в нахлесте, крепление выполняется вместе с установкой следующего листа.
Низ крепится к обрешетке на каждой волне, для остальных рядов – через одну.

Монтаж Ондулина проводится при температуре от 0 до +30 °С .

Крепление доборных элементов

Доборные элементы переназначены для организации различных узлов кровли и обеспечивают ее защиту от внешних факторов – влаги, ветра и снега. Для монтажа этих элементов необходимо ознакомиться с их классификацией и спецификой крепления:

Щипец — необходим для защиты фронтона. Величина нахлеста – 10 — 15 см;
Внутренний излом — монтируется на месте соединения двух скатов. Элементы заходят друг на друга на 15 см. Для изоляции используется двухсторонняя битумная лента;
Конёк — прибивается к нижележащим листам Ондулина. Нахлест – 12,5 см;
Ендова. Под нее делается сплошная обрешетка.

Этих компонентов достаточно, чтобы самостоятельно сделать кровлю любой сложности. Во избежание появления дефектов необходимо применять расходные материалы, рекомендуемые производителем.

Как отличить настоящий ондулин

Иногда недобросовестные продавцы и производители предоставляют поддельный материал, который уже не обладает необходимой долговечностью.

Такой материал может сильнее взаимодействовать с водой, плавиться под солнцем, выгорать на солнце или даже стать хрупким.

Есть ряд свойств, про которые нельзя забывать в процессе выбора:

Маркировка. Нанесение производится машинным способом с использованием современных технологий.
Обязательно указывается слово «Onduline», код страны, номер партии и дата изготовления в произвольном порядке.
Стабильный физические параметры (шершавая поверхность, 10 волн 95*36 мм, толщина 3 мм). Единственное исключение – модель DIY имеет всего 8 волн, а толщина листа 2,6 мм.
Краска добавляется в состав еще во время замешивания раствора, поэтому цвет будет равномерный в любой точке изнутри материала.
Наличие замка в виде 2-х выдавленных полос на торцах.
У продавца должен быть сертификат от производителя, где указывается базовая гарантия на 15 лет.
Цвет всегда насыщенный, но исключительно матовый.
При резке не слоится. У большинства продавцов есть специальные пробники, которые он может продемонстрировать клиенту.

Во время приобретения листов всегда надо смотреть еще и на гвозди.

На них в обязательном порядке должна быть проставлена фирменная печать, а длина ровно 75 мм.

Тут почти всегда предоставляются оригинальные гвозди, поэтому казусов почти не бывает.

Правильно выбранный и смонтированный материал будет служить еще много десятилетий без каких-либо осложнений.

Видео о монтаже ондулина.

Видео о монтаже кровли из ондулина.

Видео о монтаже ондулина на рубероид.

Видео технологии монтажа ондулина.

Что еще почитать по теме?обрешетка под ондулин инструкция по монтажу ондулина купить гвозди для ондулина

Понравилась статья? Поделись с друзьями в социальных сетях: Facebook Twitter Вконтакте Одноклассники Google+

Характеристики ондулина

Сразу обозначим, что под брендом «ондулин» выпускают две модели: DIY и SMART. Отличаются они между собой шириною, которая соответственно равна 760 и 950 мм. Конечно, количество волн у них будет тоже разным: 8 и 10. В остальном у них различий нет. Вот другие размерные показатели:

длина – 1950 мм;
толщина 3 мм;
высота гребня – 38;
шаг волны – 95;
удельная масса листа – 3,4 кг/м².

И технические характеристики ондулина:

плотность – 0,87-1,15 г/см³;
прочность – 6,5 МПа;
предел прочности на изгиб: при температуре -40С – 23 МПа, при +20С – 7 МПа;
максимальная температура эксплуатации: +110С;
морозоустойчивость – 25 циклов;
водопоглощение – 1,5%.

Размерные параметры Источник

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

Нет затрат на демонтаж старой кровли и горы мусора.
Экономия времени, ведь перекрывать крышу заново не придется.
Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Как накрыть крышу ондулином, не повредив его

Ондулин – материал прочный, но не рассчитан на очень большое давление. Поэтому, когда вы будете стелить крышу, не наступайте на него, иначе он деформируется и вам будет трудно вернуть его в первоначальное состояние. Поэтому, помимо обычных мер предосторожности, стоит помнить, что по ондулину нельзя ходить. Еще одно важное правило: не мочите листы во время монтажа, так как это приведет к тому, что они примут неправильную форму, когда вы будете их стелить.

Ондулин, как вы уже поняли, очень практичен. Его плюсы налицо: низкая цена, эстетическая красота, простота в монтаже. Хорошо уложенная кровля из ондулина защитит ваш дом от осадков, холода, ветра и других капризов погоды.

Сегодня я расскажу, как класть ондулин без привлечения профессионалов. Материал очень прост в использовании, и чтобы добиться отличного результата, не нужно иметь большой опыт в строительстве. Соблюдайте все рекомендации, изложенные ниже, и ваша крыша будет служить вам десятки лет.

Ондулин подходит для крыш любой конфигурации

Что такое ондулин

Перед тем как начать крыть крышу ондулином своими руками, стоит познакомиться с самим материалом поближе. Самым емким определением в отношении ондулина, который иногда называют еврошифером, является слово «эрзац». Делают его из отходов целлюлозного производства. Органические волокна прессуют при температуре в 1400, а потом пропитывают битумным связующим с добавками красителей. До сих пор используется всего четыре цвета – красный, коричневый, зеленый и черный. Брендовой принадлежности не существует, за производство листов этого материала берутся очень многие компании. Поэтому разброс качества чрезвычайно широк, но покупателю всегда скажут, что ему гарантируется 15 лет безаварийной эксплуатации.

В ассортименте ондулина разнообразится только цвет. Размер листа – 200 на 960 см, толщина – 3 мм и вес – 6 килограмм, повторяются всеми производителями. Волн всегда 10, ее высота 36 мм. Этот параметр так же неизменен.

Из положительных эксплуатационных свойств этого материала стоит отметить его малошумность. Если покрыть крышу ондулином, то она не будет исполнять соло на барабане во время дождя, как это нередко бывает, если она сделана из металлочерепицы или профильного листа. Если он смонтирован правильно, то стыки от летнего зноя спекаются и кровельное покрытие становится монолитным.

Шероховатость ондулина делает его схожим с шифером. При малых углах ската снег с него сходит плохо. Поэтому нарушение технологии его монтажа, скорее всего, приведет к прогибанию листов, нарушению герметичности и протечкам. В то же время обещанная производителями прочность – разрушающая нагрузка равна 960 кг на кв. сантиметр – позволяет безбоязненно ходить по такой кровле, если наступать на вершину волны.

Несомненным недостатком еврошифера является его горючесть. Производителями обещано, что его листы выдерживают нагрев до 110 градусов Цельсия и не теряют формы при этом. Но если вы собираетесь крыть крышу ондулином, то не выбирайте для этого жаркий полдень.

Ондулин инструкция по монтажу кровли видео и фото

Ондулином очень легко крыть крышу любого наклона. Для монтажа такой крыши не требуется никакой специальной подготовки, достаточно четко следовать инструкции по монтажу кровли из ондулина.

Технология монтажа кровли из ондулина

1. При угле наклона крыши от 5° до 10° (Уклон от 1/11 до 1/6) для укладки Ондулина по инструкции под него требуется сплошная обрешетка из доски, фанеры или Osb. Концевой нахлест: 300 мм, боковой нахлест: 2 волны.

2. При угле наклона крыши от 10° до 15° (Уклон от 1/6 до 1/4) укладку делают на обрешетку с интервалом 450 мм по осям, при этом бруски 40х50 мм крепятся параллельно скату крыши. Концевой нахлест по инструкции: 200 мм, боковой нахлест: 1 волна.

3. При угле наклона крыши от 15° и более (Уклон от 1/4 и менее) по технологии делается обрешетка с интервалом 600 мм по осям. По инструкции концевой нахлест в этом случае не менее 170 мм, боковой нахлест: 1 волна.

4. По технологии монтажа кровли крепление брусков или доски должно быть на точно выверенных расстояниях с допустимым отклонением не более 5-10 мм. Пользуйтесь деревянным «интервалом» для поддержания параллельности обрешетки к карнизу и скату крыши.

5. Размечать листы при укладке на обрешетку лучше всего цветным карандашом, не рекомендуется использовать для разметки маркер или любой инструмент для нанесения царапин. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, по контуру которого и производится разметка.

Этапы установки

6. Разрезать листы можно ножевкой по дереву, смазанной маслом, для того, чтобы избежать застревания, однако в этом случае необходимо периодически подтачивать зубья пилы и проверять разводку. Можно использовать циркулярную и ручную электропилу.

7. Ондулин — очень легкий материал, один лист весит 6 кг, что делает подъем и укладку листов Ондулина на кровле совсем не сложной. Пользуясь инструкцией, произвести монтаж может даже один человек.

8. Соблюдая технологию монтажа начинайте устанавливать и крепить листы Ондулина на обрешетку с противоположного превалирующим ветрам края крыши. Начинайте установку вторго ряда листов Ондулина с половины листа для того, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Это облегчает укладку.

9. При укладке прибивайте листы Ондулин по каждой волне на конце листа и концевом нахлесте, а также по обеим сторонам бокового нахлеста. Прибивайте листы Ондулина через одну волну к промежуточным брускам обрешетки. По технологии, для укрепления одного листа Ондулин необходимо 20 гвоздей.

Заканчиваем монтаж и оформляем ребра

10. Всегда используйте натянутую веревку для того, чтобы производить установку и крепеж листов Ондулина точно по линии бруса обрешетки.

11. Крепление коньковых элементов Ондулин нужно начинать с противоположного превалирующим ветрам края крыши с нахлестом 125 мм. Прибивать коньковый элемент нужно по каждой волне стыкующегося с ним листа к дополнительным брускам обрешетки.>

12. Для установки и оформления ендов используйте специальные ендовы Ондулин. По технологии под крепление ендовы требуется дополнительная обрешетка.

13. Для установки и оформления щипца крыши используйте специальный щипцовый или коньковый элемент Ондулин.

14. Оформить щипец вы можете также способом, указанным на этом рисунке. Вы можете загнуть и прибить край листа к щипцовой доске обрешетки. Рекомендуется только при плюсовой температуре.

15. Для правильного оформления ребра наклона крыши используйте щипцовый элемент или коньковый элемент Ондулин.

Создание гидроизоляции

16. Оформить боковой стык кровли с вертикальной стеной можно при помощи установки ендовы Ондулин. Стык ендовы со стеной необходимо надежно гидроизолировать.

17. Используйте покрывающий фартук Ондулин на торцевом стыке кровли с вертикальной стеной (например, с печной трубой). Стык покрывающего фартука с вертикальной стеной необходимо надежно покрыть гидроизоляционной мастикой. Прибивать покрывающий фартук к листу необходимо по каждой волне.

18. Для обеспечения выхода на кровлю в большин наклоном и освещения чердака используйте кровельное окно. Прибивайте кровельное окно по каждой волне на стыке с листами. Верхний лист, по технологии, должен иметь нахлест поверх основания кровельного окна.

19. Заполнитель карниза Ондулин используется для закрытия просвета листа на карнизе крыши, а также для закрытия просвета между коньковым элементом и листом кровли Ондулин. Заполнитель карниза по технологии монтажа может применяться или не применяться при покрытии в зависимости от условий вентиляции каждой конкретной кровли.

20. Вентиляционная труба Ондулин оформляет выпуск вентиляционных каналов при монтаже кровли. Крепить вентиляционную трубу следует прибивая ее по каждой волне на стыке с листами. Верхний лист необходимо крепить внахлест поверх основания вентиляционной трубы.

21. Под крепление листов материала к металлической обрешетке используются кровельные саморезы. Крепление саморезов при покрытии крыши осуществляется торцевой головкой, вставленной в дрель.

22. Самоклеющиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык покрытия кровли с печной трубой.

23. Самоклеющиеся изолирующие ленты Ондуфлеш могут использоваться для монтажа и ремонта ендовы кровли.

24. Самоклеющиеся изолирующие ленты Ондуфлеш помогут улучшить гидроизоляцию карниза кровли при монтаже или ремонте.

Ондулин инструкция по монтажу кровли на видео

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 168

Монтаж ондулина своими руками — подробная инструкция и технология

Технология монтажа ондулина достаточно простая, а при помощи предлагаемой инструкции работа может быть выполнена не только качественно, но и быстро.

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.
Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.
Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши:
-если угол менее 10 градусов, то нужна сплошная обрешетка;
-при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см;
-на крутые крыши кладется обрешетка, шаг которой равен 61 см.
По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.
Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.
Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие.
При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты.
Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.

Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время.

Как правило, инструкция по монтажу ондулина предполагает и незначительные отклонения или выполнение действий на усмотрение застройщика, однако при недостаточном опыте подобного строительства лучше отказаться от самодеятельности.

Особенности техники монтажа ондулинового настила

Ниже предлагается подробная инструкция по укладке ондулинового покрытия.

Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа — 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.
Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.
При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.
Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.
Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.
От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ½ часть внизу полотна и ½ часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.
Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.
Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.
Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.
В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.
Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске.
Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.
Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам.

По желанию владельца дома в кровле чердака или мансарды может быть установлено окно, при этом технология монтажа ондулина немного меняется: материал оконного проема крепится к нижнему кровельному листу, а сверху покрывается верхним листом, при этом нахлест учитывается для каждого слоя материала.

Устанавливая выпуски вентиляции через кровельное покрытие, можно воспользоваться специальными выходами. Основание проходящей сквозь кровлю конструкции крепится ко всем волнам нижнего листа, а верхнее покрытие крыши ондулином монтируется на него с учетом припуска для нахлестов.

В процессе укладки листов покрытия и монтажа коньковых элементов между двумя этими компонентами может образоваться просвет, который легко устраняется специальным заполнителем. Количество и метод его нанесения зависит от вентиляционной системы кровли.

Отметим, что в некоторых случаях застройщики вместо деревянной обрешетки монтируют металлическую, тогда для крепления ондулинового настила нужно приобрести набор специальных саморезов, а не гвоздей, как при классическом варианте.

Таким образом, монтаж кровли при помощи еврошифера не вызовет особых проблем при соблюдении перечисленных выше правил, а новая крыша из легкого, но прочного и надежного ондулина при правильном выполнении технологии будет служить на протяжении многих лет.

Кровля из ондулина: технология укладки пошагово

Современный строительный рынок предоставляет широкий выбор стойматериалов. Если раньше вопрос о выборе кровли практически не стоял, то при современном изобилии порой трудно определиться с подходящим вариантом. Кровля из ондулина обладает уникальными свойствами. Крыша из такого материала очень влагоустойчивая, прочная, устойчива к гнили и плесени.

Ондулин относится к мягким материалам для крыш. Изготавливают его путём смешивания целлюлозы и разных типов смол. При высоких температурах битумная пропитка обретает термоотверждающие свойства.

Красящий слой создаёт дополнительную защиту от механических воздействий природы. Агрессивные щелочные или кислые среды не способны повредить кровлю из ондулина. В составе листов нет асбеста, что позволяет отнести этот материал к экологически безопасным.

Ондулиновые листы позволяют сделать облегченную крышу. Есть случаи, когда несущая конструкция не способна удержать дополнительную нагрузку кровли.

Технология укладки кровли

Каждый тип крыши имеет свою специфику по монтажу. Чтобы кровля служила долго, следует строго соблюдать технологию. Инструкция от производителя прилагается к листам из ондулина. Есть некоторые моменты, которые следует учесть как можно раньше.

Листы крепятся на обрешётку. Если наклон крыши составляет от 12° до 14°, то шаг должен быть в пределах 45 см. При уклоне от 15° шаг следует увеличить до 60 см. Ондулиновое накрытие не годиться для совсем горизонтальных кровель.

Для обрешётки используются деревянные бруски. Они крепятся либо на старую крышу, либо на новую основу. Листы укладываются волнами сверху вниз. Такая система не позволит воде и снегу задерживаться на крыше. Соединять два листа следует нахлёстом в 1-2 волны (зависит от угла наклона крыши). Все последующие ряды нахлёстом 15-20 см.

Правила монтажа кровли из ондулина

Температура окружающего пространства во время проведения кровельных работ должна быть в пределах от – 5° до + 30°С. В слишком высоких или низких градусах температуры свойства материала не устойчиво. Есть вероятность повреждения листов во время укладки.
Когда возникает необходимость наступить на установленную кровлю, это желательно делать в мягкой обуви. Наступать лучше всего на гребни волны, а не на углубления.
Не следует экономить на крепеже для ондулиновой кровли. На один лист идёт 20 штук специальных кровельных гвоздей. При соблюдении этого требование крыше не страшны даже сильные порывы ветра.
При монтаже крыши к обрешётке гвозди забиваются в гребни волны. Вода будет скатываться вниз, и крыша со временем не будет протекать в местах крепления.
Листы из ондулина мягкие и гибкие. Однако если растягивать их во время укладки, то это приведёт к деформации всей поверхности. Следует строго следить, чтобы стыки были линейными по горизонтали и вертикале.
Прежде чем приступить к работе, стоит изучить инструкцию от производителя. Внимательно рассчитать количество листов, раскроить по нужным размерам.

Крышу из ондулина смонтировать несложно. Для монтажа не требуется приобретать специальные навыки и умения. Можно самостоятельно сделать красивую, практичную и прочную крышу. Это позволит сэкономить деньги на работе профессионала по укладке кровли.

Многие на своём опыте убедились в замечательных свойствах крыши из материала ондулин, отзывы за многие года тому подтверждение. Люди ценят его за легкий вес, быстрый монтаж, отсутствие шума в доме от капель дождя. Стоимость ондулина значительно ниже других кровельных материалов, например, металлочерепицы.

Видео: Ондулин. Монтаж новой кровли

Монтаж ондулина Кровельное покрытие ондулин

Монтаж ондулина

Кровельное покрытие ондулин — достаточно легкий и одновременно прочный материал, который широко используется в строительстве. Для большинства застройщиков эти волнистые листы являются отличной возможностью быстрого возведения новой крыши, а также демонтажа старого шифера. К основным характеристикам кровли из ондулина относится высокая надежность, эксплуатация на протяжении длительного периода (до нескольких десятилетий), она подходит для конструкций любой сложности, а также может использоваться при ремонте сооружений любого назначения, даже в самых суровых климатических условиях.
Если вы решили положить кровельное покрытие, то вполне сможете справиться с этим самостоятельно, потому что небольшой вес листов еврошифера позволяет транспортировать и монтировать материал без специальной техники и навыков строительства. Использовать его можно при возведении крыши домов, коттеджей, бань, беседок и других хозяйственных строений.
Ондулиновая кровля по сравнению с другими кровельными материалами обладает существенным преимуществом – листы могут крепиться прямо на старую кровлю. Такая ондулин технология монтажа способствует снижению материальных расходов по замене предыдущего покрытия, а также не требует раскрытия внутренних помещений здания, расположенных под крышей.
Перед началом монтажных работ рекомендуется ознакомиться с инструкцией, прилагаемой производителем в комплекте с ондулином и его комплектующими. Помимо этого, инструкция наделена и другой функцией – на ней, как правило, указывается о наличии заводской гарантии. Потребитель вправе предъявлять какие-либо требования по отношению к производителю только в том случае, если при монтаже ондулина соблюдались все условия перечисленные в инструкции.
Немаловажно и то, что юридически гарантия распространяется на оригинальный ондулин, который был приобретен у официального представителя или партнера завода-производителя.
монтаж крыши из ондулина
В случае выполнения монтажа строительной бригадой, заказчик тоже должен знать об основных этапах работы для осуществления контроля за качеством выполнения укладки кровельного покрытия.

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.

Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши:
-если угол менее 10 градусов, то нужна сплошная обрешетка;
-при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см;
-на крутые крыши кладется обрешетка, шаг которой равен 61 см.
По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.
Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.
Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие.

При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты.
Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.
Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время
Как правило, инструкция по монтажу ондулина предполагает и незначительные отклонения или выполнение действий на усмотрение застройщика, однако при недостаточном опыте подобного строительства лучше отказаться от самодеятельности.

Особенности техники монтажа ондулинового настила

Ниже предлагается подробная инструкция по укладке ондулинового покрытия.

Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа — 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.

Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.
При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.
Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.

Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.
монтаж крыши из ондулина своими руками
От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ? часть внизу полотна и ? часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.

Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.

Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.
Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.
В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.
Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске.
Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.
Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам.
По желанию владельца дома в кровле чердака или мансарды может быть установлено окно, при этом технология монтажа ондулина немного меняется: материал оконного проема крепится к нижнему кровельному листу, а сверху покрывается верхним листом, при этом нахлест учитывается для каждого слоя материала.
Устанавливая выпуски вентиляции через кровельное покрытие, можно воспользоваться специальными выходами. Основание проходящей сквозь кровлю конструкции крепится ко всем волнам нижнего листа, а верхнее покрытие крыши ондулином монтируется на него с учетом припуска для нахлестов.
В процессе укладки листов покрытия и монтажа коньковых элементов между двумя этими компонентами может образоваться просвет, который легко устраняется специальным заполнителем. Количество и метод его нанесения зависит от вентиляционной системы кровли
Отметим, что в некоторых случаях застройщики вместо деревянной обрешетки монтируют металлическую, тогда для крепления ондулинового настила нужно приобрести набор специальных саморезов, а не гвоздей, как при классическом варианте.

Технология и порядок монтажа ондулина — Полезная информация

Используя ондулин , можно существенно сэкономить на времени и трудозатратах при его укладке. Объясняется это тем, что такое покрытие можно укладывать поверх старой кровли. Долговечность покрытия при условии строгого соблюдения инструкции производителя по монтажу гарантируется на несколько десятков лет.

Правила монтажа покрытия

Лист ондулина отличается наименьшей прочностью внизу каждой волны. Поэтому при необходимости перемещаться по уже уложенной части крыши разрешается наступать только на гребень листа.

Ондулин рекомендуется укладывать в наиболее благоприятном диапазоне температур – от -4⁰С до +30⁰С, поскольку при более низких температурах материал становится хрупким, а при более высоких теряет свою жесткость и размягчается.

Крепление материала производится специальными гвоздями с применением эластичных шайб, причем количество гвоздей на один лист должно строго соответствовать требованиям инструкции (не менее 15). Перед креплением рекомендуется протянуть контрольный шнур, поскольку исправить криво уложенный лист ондулина практически невозможно.

Шаг обрешетки под ондулин определяется углом ската крыши: при углах до 10⁰ рекомендуется сплошная обрешетка, при углах до 15⁰ – не более 0, 45 м, при углах до 25⁰ – не более 0,6 м.

Технология укладки покрытия не предусматривает укладки внахлест. Для преодоления указанных трудностей предварительно размечают количество листов, которые будут укладываться в первый ряд, после чего первый лист для второго ряда разрезают пополам и используют половинки для точной укладки. Последний лист загибают к краю обрешеточной доски, поэтому проводить такую операцию при пониженной температуре воздуха (ниже 15⁰С) не рекомендуется.

Полезные мелочи:

Ввиду легкости листа ондулина в качестве материала обрешетки при малых углах ската можно использовать фанеру.
Для точной разметки целесообразно применять обычный цветной карандаш (но не маркер!) и стальную линейку.
Начинать покрытие стоит с того края крыши, откуда дует наиболее сильный для данной местности ветер.
Укладку листов лучше производить в шахматном порядке, стойкость такого покрытия будет значительно лучше.
Применяя ондулин, лучше приобретать у того же производителя и остальные элементы кровли – коньки, ендовы. Этим можно избавиться от неприятных несоответствий.
