Принцип работы дизельных, газовых и электрических тепловых пушек

Принцип работы тепловой пушки вне зависимости от цены, сложности устройства или любой классификации, достаточно прост и, по сути, одинаков, как для дизельных или газовых, так и для электрических пушек.

Мощный вентилятор прогоняет холодный воздух через нагревательные элементы или камеру сгорания, в которой воздух нагревается и все тот же вентилятор способствует уже равномерному распределению горячего воздуха по помещению или открытому пространству.

Наиболее распространенными в использовании на данный момент являются три вида тепловых пушек: электрические, газовые и дизельные. Дизельные, в свою очередь, делятся на агрегаты прямого и непрямого нагрева.

В первом случае (прямого нагрева), продукты  горения вместе с поступающим воздухом  являются теплоносителем. Такие пушки применяются либо на открытой местности, либо в помещениях с хорошей системой приточно-вытяжной вентиляции. Аппараты непрямого нагрева устроены таким образом, чтобы продукты горения не попадали в помещение, а отводились за его пределы. Как дизельные, таки газовые пушки  требуют подключения к сети для  питания вентилятора, системы поджига или системы безопасности.

По принципу впрыска топлива выделяют эжекторные и электромеханические пушки. Эжекторный принцип реализован следующим образом: воздушный поток, создаваемый насосом, создает разряжение и подсасывает топливо из бака. Далее, воздушно-топливная смесь через форсунку подается в камеру сгорания. Электромеханический впрыск осуществляется за счет установки топливного насоса и воздушного нагнетателя.

Принцип работы газовой тепловой пушки

С помощью электрического  двигателя запускается вентилятор, засасывающий внутрь пушки холодный воздух. Топливо, в виде газа поступает через редуктор в горелку. Происходит  воспламенение посредством пьезоэлемента (безопасность агрегата обеспечивается автоматической системой с  термодатчиком,  прекращающей подачу газа в случае, если пламя потухло). Проходящие сквозь пушку потоки нагретого  воздуха выталкиваются с помощью вентилятора наружу.

Некоторые особенности газовых тепловых пушек

• Возможность быстрого подключения и замены газового баллона
• Стабильная работа даже в сильный мороз (в худшем случае необходимо потрясти баллон)
• КПД устройства близок к 100%

Важно помнить, что при работе агрегата сгорает кислород в помещении, поэтому при обогреве в комнате не должны находиться люди, а после завершения работы агрегата необходимо проветривание.

Схема подачи газа в газовой тепловой пушке

После подключения газового баллона, газ попадает в патрубок входа газа (1), после этого в камеру защиты от гашения пламени (2), электромагнитный клапан (3), в клапан-регулятор подачи газа (4), в газовую форсунку (5), затем осуществляется воспламенение (поджиг) от свечи зажигания.

Термоэлемент (7) нагревается и способствует прохождению газа в камеру защиты от гашения пламени (2). Термостат (8) запускает электрическую цепь и пропускает газ через электромагнитный клапан. Также, термостат (8) ответственен за блокировку подачи газа (защита от перегрева).

Принцип работы дизельной тепловой пушки (прямоточной)

Из топливного бака дизельной прямоточной пушки топливо (как правило, солярка или керосин) попадает в специальный фильтр-отстойник. Далее, с помощью насоса или компрессора топливо поступает в форсунку.

Расположенный в задней части пушки вентилятор доставляет холодный воздух в камеру сгорания, одновременно с этим распределяя туда же топливо из форсунки. Происходит возгорание посредством свечи зажигания и электрическим элементом. Горячие воздушные массы вместе с продуктами горения устремляются в обогреваемое пространство.

Некоторые особенности дизельных тепловых пушек

• Экономный расход топлива (10-15 часов непрерывной работы)
• Небольшие затраты на электроэнергию (0,3-1 кВт)
• В случае прямого нагрева, продукты сгорания попадают в обогреваемое пространство, поэтому необходима вентиляция помещения

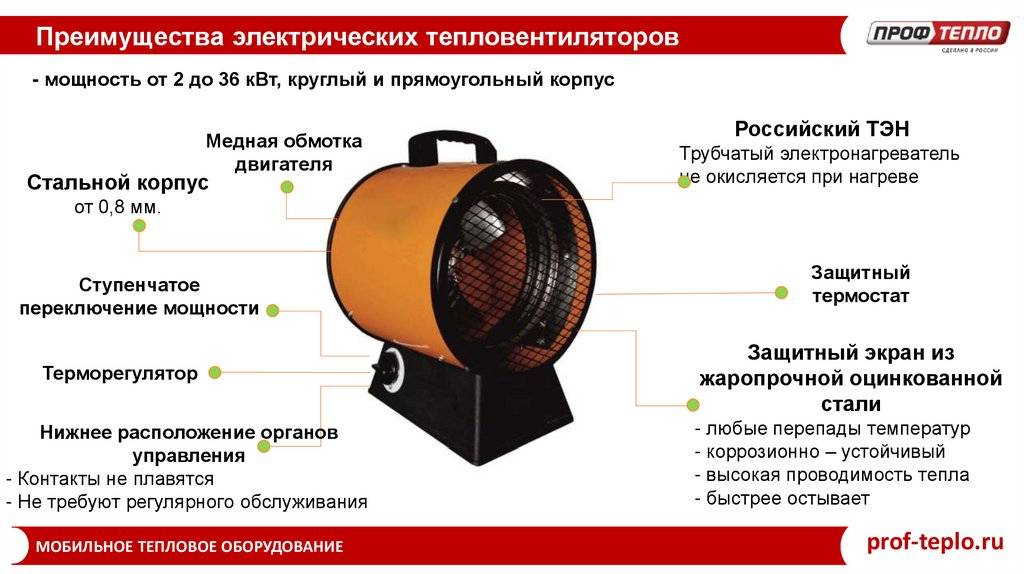

Принцип работы электрической тепловой пушки

Забираемый вентилятором холодный воздух попадает внутрь пушки и нагревается там с помощью специальных нагревательных элементов (ТЭНов), а после этого вновь выбрасывается в помещение.

Некоторые особенности электрических тепловых пушек

• Скорость прохождения воздушных масс через нагревательную систему высока, поэтому эффективность нагрева напрямую зависит именно от мощности ТЭНов
• Скорость воздушного потока влияет на равномерность обогрева. Чем выше скорость, тем равномернее распределяется тепло (при этом сам обогрев происходит медленнее, так как воздух не успевает сильно нагреться)
• Электрические тепловые пушки не предназначены для обогрева открытой местности. Для этих целей используют дизельные или газовые
• При работе электрической пушки не выделяется посторонних запахов (в самые первые дни работы возможен специфический запах от ТЭНов, который вскоре пропадает)

Ассортимент товаров на сайте

В интернет-магазине «ВентИнформ» представлены электрические, газовые и дизельные тепловые пушки ведущих производителей, таких как Ballu, Hintek, СФО и другие. Подробнее ознакомиться с предлагаемой продукцией можно в каталоге отопительного оборудования в разделе тепловых пушек.

Инструкция к тепловой пушке

• Введение

• Как работает тепловая пушка

• Установка и подключение тепловой пушки

• Подключение тепловых пушек разных типов

После выбора тепловой пушки, может появиться вопрос о том, как ее правильно подключить. К сожалению, большинство людей не используют инструкции, которые прилагаются к различным приборам и технике. А зря! Использование инструкции позволит избежать травм и упростит работу с устройством. Правильное обращение с тепловой пушкой снижает риск поломки и быстрого износа оборудования.

Также в инструкции дается подробное описание принципов работы устройства. Понимание того, как работает тепловая пушка, позволит полностью использовать ее потенциал, а также поможет в ремонте. В инструкции подробно описываются необходимые для починки комплектующие.

Как работает тепловая пушка

Электрический вентилятор засасывает холодный воздух через заднее отверстие пушки и прогоняет его через всю систему к выходному отверстию. Внутри пушки воздух нагревается. Пушки используют электроэнергию для работы вентилятора и нагрева. Сам принцип нагрева у разных типов устройств отличается:

• Электрические
  – воздух проходит через спиральный или трубчатый ТЭН и нагревается.
• Газовые – вместо ТЭНа для нагрева используется горелка. Газ поступает в устройство, где поджигается пьезо-элементом. Воздух проходит через пламя и нагревается. Если пламя потухнет, то автоматическая система автоматически отключает подачу газа.
• Дизельные – для нагрева используется двигатель внутреннего сгорания. Есть два способа нагрева воздуха с помощью дизельного двигателя:
  • Прямого нагрева – вентилятор загонят холодный воздух прямо в камеру сгорания. Воздух выходит через сопло вместе с выхлопными газами.
  • Непрямого нагрева – камера сгорания размещена так, чтобы нагревать внутреннюю сторону корпуса пушки. Воздух нагревается от стенок, не попадая в камеру сгорания. Выхлопные газы выводятся отдельно.
• Инфракрасные  – для локального нагрева используются фламентины. Это ребристые трубчатые ТЭНы из алюминия. При нагревании с помощью электричества, газа или керосина фламентины испускают инфракрасное излучение. За трубчатыми ТЭНами размещаются зеркальные отражатели. Так излучение не рассеивается и не нагревает устройство.

Установка и подключение тепловой пушки

Способ подключения обогревателя зависит от типа его привода. Также есть общие правила эксплуатации, которым надо следовать при подключении любой тепловой пушки.

Общие правила эксплуатации тепловой пушки:

• Ставьте прибор только на ровной поверхности.
• От потолка до пушки желательно оставить зазор хотя бы в полтора метра.
• Не прислоняйте заднюю часть тепловой пушки к стенам и другим объектам.
• Не закрывайте сопло тепловой пушки. Это снижает ее эффективность, увеличивает риск перегрева и даже возгорания.
  Желательно, чтобы перед выходным отверстием было хотя бы три метра пустого пространства.
• Не прикрепляйте какие-либо рукава к соплу пушки.
• Не кладите какие-либо предметы на тепловую пушку.
• Не перемещайте тепловую пушку, если она включена.
• Не направляйте тепловую пушку на легковоспламеняющиеся предметы.
• Не используйте тепловую пушку в местах, где присутствуют пары легковоспламеняющихся или взрывчатых веществ: бензина, ацетона, спирта и т.д.
• Не включайте тепловую пушку в местах, где много пыли.
• Не используйте обогреватель в помещениях с высокой влажностью или на улице во время дождя.
• Не оставляйте тепловую пушку работать без присмотра.
• Не вносите изменения в конструкцию тепловой пушки.
• Во время ремонта используйте только указанные в инструкции детали.
• Если вы хотите разобрать, дозаправить или отремонтировать обогреватель, то его нужно выключить и выдернуть из розетки.
• Если вы используете обогреватель в закрытом помещении, то не забывайте его хотя бы иногда проветривать.
• Если тепловая пушка грязная и пыльная, то ее нужно почистить перед включением.
• Перед использованием устройства на полной мощности, дайте ему час-два прогреться. Это особенно важно зимой при работе на улице или в холодных помещениях.

Подключение тепловых пушек разных типов

Электрические

Электрические тепловые пушки подключаются по тому же принципу, что и другие электроприборы. В зависимости от модели такие пушки подключаются к розетке 220 В или 380 В. Убедитесь, что устройство заземлено. Нежелательно ставить пушку под самой розеткой. Если проводка старая или просто не рассчитана на большие нагрузки, то лучше подключить пушку на отдельную линию.

Не включайте пушку в розетку, если переключатель стоит во включенном положении. Это может привести к перепаду напряжения. Температуру до нужного значения выставляйте плавно. Желательно делать паузу в 5 секунд после каждого повышения ступени нагрева. Это позволит пушке равномерно прогреться.

Не выключайте пушку просто выдергивая ее из розетки

Дизельные

Дизельные пушки заправляются как обычный дизельный двигатель. Перед включением проверьте, чтобы не было утечки горючего. Если у вас дизельная пушка непрямого нагрева, то подсоедините ее к вытяжке или дымоходной трубе для удаления выхлопов. Не забудьте проверить, чтобы была тяга.

Теперь подключите пушку к розетке. Для работы ей нужно совсем немного электроэнергии, поэтому нагрузка на электросеть небольшая. Включите прибор и плавно выставите нужную температуру.

Газовые

С помощью редуктора подсоедините пушку к баллону с газом или газовой магистрали с помощью шланга. Шланг идет в комплекте с устройством, но можно использовать и другой. Главное, чтобы это был двухслойный армированный шланг. Длинна шланга должна быть не менее 2 метров. Баллон с газом или газовая магистраль должны находиться позади тепловой пушки. Чем дальше, тем лучше. Если вы используете баллон, то он должен стоять в вертикальном положении.

На редукторе выставите уровень давления, указанный в характеристике устройства. Перед включением максимальной подачи газа проверьте систему на герметичность с помощью мыльного раствора. После этого нужно выровнять давление.

Подключите тепловую пушку к электрической сети и дайте системе минуту на продувку. Теперь включите пьезо-поджиг. Плавно выставите нужный режим работы.

Тепловые пушки — основы

как работают тепловые пушки — настройки температуры -функции тепловой пушки — точки безопасности

Электрический тепловые пушки в настоящее время в значительной степени заменили «старомодные» парафиновые и газовые паяльные лампы для снятия краски с дерева. Парафиновые и газовые паяльные лампы по-прежнему имеют место в наборе инструментов, где электричество не всегда доступно, но их следует использовать с осторожностью, чтобы не поджечь древесину, не поджечь облупившуюся краску или не треснуть стекло при работе с оконной рамой. .

Поток горячего воздуха тепловой пушки менее опасен, чем открытое пламя, но он все же может вызвать воспламенение легковоспламеняющихся предметов, растрескивание стекла и травмы, если его направить на кожу. Одним из больших преимуществ является то, что нагрев происходит почти мгновенно, поэтому тепловую пушку можно отключить во время перерывов в работе, в то время как паяльная лампа имеет неудобство, связанное с необходимостью повторного зажигания, если пламя погасло.

Электрические тепловые пушки, доступные в настоящее время, представляют собой легкие и простые в использовании инструменты, которые значительно снижают вероятность ожога дерева или растрескивания стекла при правильном использовании для удаления краски.

Как работают тепловые пушки

Тепловые пушки очень похожи на фены, но, как задумчиво указано во многих инструкциях, никогда не должны использоваться для сушки волос! Принцип действия термофена аналогичен фену: вентилятор втягивает воздух в корпус инструмента и прогоняет его через электрический нагревательный элемент и наружу через сопло.

Для снятия краски нагретый воздух направляется на окрашенную поверхность, вызывая ее размягчение, после чего ее можно легко снять с помощью ножа для снятия краски или крючка. Для достижения наилучших результатов лучше всего обработать поверхность тепловым пистолетом над инструментом для зачистки, смягчая краску непосредственно перед тем, как инструмент для зачистки достигнет ее. Инструмент используется одной рукой, другой рукой держите инструмент для зачистки.

Некоторые тепловые пушки можно использовать, сидя на скамейке, чтобы две руки могли свободно использовать горячий воздух для других целей.

Настройки температуры

Очень простые тепловые пушки имеют только один температурный режим и одну скорость вращения вентилятора и предназначены в первую очередь для удаления краски. Более сложные модели имеют два или три режима нагрева или даже полностью регулируемую регулировку в диапазоне, а также выбор двух, трех или переменных скоростей воздушного потока.

Эффективная температура любой тепловой пушки может быть снижена, если держать ее подальше от поверхности, но переменные настройки дают больший выбор.

Для удаления краски обычно требуется максимальная скорость и максимальный поток воздуха — эти настройки также необходимы для других работ, таких как пайка сантехнических соединений и освобождение ржавых гаек. Существуют и другие области применения тепловой пушки, где могут быть полезны более низкие потоки воздуха и/или более низкие температуры. Другие варианты использования тепловой пушки включают:

• высыхание краски или лака — от 30 до 130 °C — необходимо соблюдать осторожность, так как частицы пыли могут попасть на краску/лак.
• сушка влажной древесины (перед шпаклевкой или покраской) — от 100 до 200°С.
Размягчающий клей
• (например, при наклеивании кромки столешницы или подъеме напольной плитки) — от 300 до 400°C.
• гибка пластиковых труб — от 200 до 300°С.
Полиэтиленовая термоусадочная пленка
• — от 200 до 300°C.
• сварка некоторых пластмасс — от 330 до 400°C.

Тепловая пушка всегда должна использоваться с осторожностью в медной сантехнике, где использовались паяные соединители, так как тепло может расплавить припой и ослабить соединения.

Для большинства моделей фенов доступны специальные насадки для специальных целей, отличных от удаления краски.

Характеристики тепловой пушки

Как такой простой инструмент, между одной моделью тепловой пушки и другой не так много отличий, но есть некоторые важные особенности.

• Мощность — обычно от 1000Вт до 2000Вт (мера мощности пушки). При условии, что есть регуляторы тепла и/или воздушного потока, чем выше мощность, тем лучше.
• Главный переключатель управления — обычно устанавливается на передней части пистолетной рукоятки и обычно является переключателем «мертвый человек», отключающим питание при снятии давления пальца — идеальная функция безопасности, поскольку тепловая пушка останавливается при случайном падении .
• Температурный режим — для удаления краски требуется не менее 500°C — чем ниже нижний предел диапазона, тем полезнее. Выбор элементов управления делает инструмент более полезным.
• Настройка воздушного потока — наличие переменной или нескольких скоростей делает инструмент более универсальным.
• Термическое отключение — отключает инструмент, если он перегревается. Если это происходит, это указывает на неисправность в инструменте или методе использования — в целях безопасности неисправность должна быть выявлена ​​и устранена до повторного использования фена.
• Длина изгиба — обычно устанавливаются длины от 2,5 до 3 м, это означает, что при использовании удлинителя инструмент можно использовать с полным вылетом, при этом гнездо не будет висеть в воздухе.
• Крюк для подвешивания — пригодится для хранения инструмента.
• Накладная подставка — позволяет безопасно «отдохнуть» тепловому фену во время перерывов в работе и после использования. Это также позволяет использовать пистолет без помощи рук, когда на заготовке требуются две руки (например, при сгибании пластиковой трубы).
• Насадки — большинство тепловых пушек имеют ряд насадок, которые можно установить для конкретных целей, как правило, их необходимо приобретать. в отдельности. Основные виды насадок:
  1. Сопло-редуктор — когда вы хотите сконцентрировать тепло на определенной области.
  2. Рефлекторная насадка — наматывается на пластиковую или медную трубу для распределения тепла по поверхности трубы.
  3. Плоская форсунка — для распределения горячего воздуха на более широкую узкую область.
  4. Насадка для защиты стекла — используется при удалении краски с окна, чтобы не допустить попадания прямого тепла на стекло.

Безопасность с тепловыми пистолетами

Хотя это безопаснее, чем использование паяльной лампы с открытым пламенем, при использовании теплового пистолета все же требуется осторожность. Конкретная точка:

• Из-за мощности этих инструментов (до 2000 Вт), когда необходим удлинитель, используйте только шнур, рассчитанный на 10 А или больше, и всегда полностью разматывайте провод.
• Никогда не загораживайте и не закрывайте решетки воздухозаборников. Если поток воздуха уменьшить, тепловая пушка перегреется и может загореться.
• Никогда не используйте фен, когда выходное сопло плотно прилегает к поверхности, это уменьшит подачу воздуха и может иметь тот же эффект, что и закрытие решеток воздухозаборника,
• Не используйте фен рядом с легковоспламеняющимися материалами.
• Всегда выключайте инструмент перед тем, как положить его на какую-либо поверхность.
• Перед хранением дайте инструменту остыть.
• Не кладите насадку рядом с чем-либо, пока она горячая.
• Никогда не прикасайтесь к горячему металлическому соплу одеждой или кожей.
• Не использовать для удаления красок на основе свинца.
• Не допускайте прилипания краски к соплу, а если немного краски прилипает, дайте пистолету остыть и удалите краску.
• Не смотрите вниз на сопло, когда пистолет включен.
• Ничего не вставляйте в сопло пистолета.

как работают тепловые пушки — настройки температуры -функции тепловой пушки — точки безопасности

Тепловые пушки и их применение

Современные электрические многоцелевые тепловые пушки в значительной степени заменили, казалось бы, старомодные парафиновые и газовые паяльные лампы и горелки. В старые добрые времена их использование ограничивалось снятием краски с входной двери или ремонтом войлочной кровли. Хотя они все еще используются, их обычно оставляют пылиться в сараях и гаражах. На смену им пришли современные электрические тепловые пушки, которые поставляются с различными насадками и имеют различные параметры нагрева и регулировки. Особенности современного оборудования делают эти комплекты гораздо более привлекательными для пользователей, так как спектр работ, для которых они могут использоваться, велик. Поток горячего воздуха, создаваемый тепловой пушкой, менее опасен, чем открытое пламя, но он все же может привести к воспламенению или растрескиванию легковоспламеняющихся материалов и других предметов, причинить травму при попадании на кожу или разбить стекло. Большим преимуществом является то, что нагрев происходит почти мгновенно, поэтому тепловую пушку можно отключить во время перерывов в работе. С другой стороны, пламенные паяльные лампы имеют неудобство, заключающееся в необходимости повторного зажигания, если пламя погасло.

Принцип работы термофена аналогичен фену: вентилятор втягивает холодный воздух в корпус инструмента и прогоняет его через электрический нагревательный элемент. Это быстро нагревает воздух и выталкивает его через сопло. Затем нагретый воздух направляется на поверхность, где вы выполняете задачу. Например, тепловой фен VT-1100 имеет различные настройки нагрева и регуляторы расхода, что делает его использование чрезвычайно разнообразным. Ниже приведены сведения о некоторых способах использования, функциях, мерах безопасности и насадках для тепловых пушек.

• • Удаление краски — Нагретый воздух направляется на окрашенную поверхность, вызывая ее размягчение, после чего ее можно легко снять ножом или крючком для снятия краски. Для достижения наилучших результатов лучше всего обработать поверхность тепловым пистолетом над инструментом для зачистки, смягчая краску непосредственно перед тем, как инструмент для зачистки достигнет ее.
• • Сушка краски или лака — используйте температурный режим от 86° до 266°F (от 30° до 130°C). При использовании фена необходимо соблюдать осторожность, чтобы частицы пыли не попали на краску/лак.
• • Применение термоусадки — Защитите и покройте провода всех типов термоусадкой. Диапазон температур для термоусадки общего назначения варьируется от 194° до 239°F (или от 90° до 115°C).
• • Сушка влажной древесины (перед шпаклевкой или покраской) — от 212° до 392°F (от 100° до 200°C).
• • Размягчающий клей (например, при наклеивании кромки столешницы или поднятии напольной плитки) — от 572° до 752°F (от 300° до 400°C)
• • Формовка пластиковых труб — от 392° до 572°F (от 200° до 300°C).
• • Термоусадочная полиэтиленовая пленка — от 392° и 572°F (от 200° до 300°C).
• • Сварка некоторых пластиков — установите температуру от 626° до 752° F (от 330° до 400°C).
• • Пайка сантехнических соединений
• • Откручивание ржавых гаек и болтов

Все эти процессы можно выполнить с помощью фена, но сначала прочтите и следуйте инструкциям и руководствам производителя.

• • Мощность — Обычно от 1000 Вт до 2000 Вт (мера мощности пистолета). При наличии регуляторов нагрева и/или воздушного потока, чем выше мощность, тем лучше.
• • Главный переключатель управления — обычно устанавливается на передней части пистолетной рукоятки и обычно является переключателем «мертвый человек», так что питание отключается, когда давление пальца прекращается — идеальная функция безопасности, так как фен останавливается, если он случайно уронил.
• • Настройка температуры — Для снятия краски требуется не менее 932°F (500°C) — чем ниже нижний предел диапазона, тем полезнее термофен.
• • Настройка воздушного потока — Наличие переменной или нескольких скоростей делает инструмент более универсальным.
• • Термовыключатель — отключает инструмент в случае его перегрева. Если это происходит, это указывает на неисправность инструмента или метода использования. В целях безопасности неисправность должна быть выявлена ​​и устранена до повторного использования фена.
• • Длина изгиба — Обычно устанавливаются длины от 6 до 9 футов, что означает, что при использовании удлинителя инструмент можно использовать с полным вылетом без зависания гнезда в воздухе.
• • Накладная подставка — Позволяет безопасно «отдохнуть» фену во время перерывов в работе и после каждого использования. Это позволяет ему остыть, прежде чем его можно будет безопасно убрать. Это также позволяет использовать пистолет «без рук», когда на заготовке требуются две руки (например, при гибке пластиковой трубы).
• • Насадки и насадки — Большинство тепловых пушек имеют ряд насадок, которые можно использовать для конкретных целей.

• • Тепловые пушки потребляют до 2000 Вт, поэтому, если необходим удлинитель, используйте только кабель с правильными характеристиками. Всегда полностью разматывайте поводок.
• • Никогда не загораживайте и не закрывайте решетки воздухозаборников. Если поток воздуха ограничен, тепловая пушка перегреется, что потенциально может привести к возгоранию.
• • Никогда не используйте фен, когда выходное сопло плотно прилегает к поверхности; это будет препятствовать доступу воздуха, что может иметь тот же эффект, что и загораживание решеток воздухозаборника.
• • Не используйте тепловую пушку вблизи легковоспламеняющихся материалов.
• • Всегда выключайте инструмент перед тем, как положить его на какую-либо поверхность.
• • Всегда давайте инструменту остыть перед тем, как убрать его на хранение.
• • Не кладите насадку рядом с чем-либо, пока она горячая.
• • Никогда не прикасайтесь горячим металлическим соплом к ​​одежде или коже.
• • Не используйте для удаления красок на основе свинца.
• • Не допускайте прилипания краски к соплу — и если часть краски прилипнет, дайте краскораспылителю остыть и удалите краску.
• • Не смотрите вниз на сопло, когда пистолет включен.
• • Ничего не вставляйте в сопло пистолета.
• • Всегда проверяйте свое оборудование на наличие поврежденных проводов и других опасностей.

• • Сопло-переходник — используйте, когда вы хотите сконцентрировать тепло на определенной области.
