Инфракрасный пол под плитку — схема монтажа.

Варианты монтажа инфракрасной пленки под плитку

Укладка инфракрасного пола под плитку требует выполнения нескольких этапов работ, но в результате вы получите весьма экономичный вариант. Выполнить монтаж самостоятельно можно, для этого требуется опыт и соблюдение пошаговой инструкции.

На что обратить внимание?

Плитка из керамики обладает хорошей теплопроводностью и для человека она на ощупь  холодная. Дабы установить инфракрасный пол под плитку, сделать обогрев помещения максимально эффективным, а напольное покрытие – долговечным, следует обратить внимание на такие важные нюансы:

  • Нагревательная плёнка не предназначена для монтажа непосредственно под плитку (основная область ее применения – установка под ламинат).
  • Иногда в плёночном поле проделывают отверстия для лучшего сцепления клея и бетонного основания пола. Однако это может поспособствовать образованию трещин на плитке или отделению её от пола.
  • Инфракрасный теплый пол под плитку использовать нецелесообразно! Но если уже такое решение принято, то на плёнку нужно уложить влагоустойчивую фанеру, листы гипсокартона, а лишь потом — осуществлять укладку плитки. Компания «Аварит» рекомендует укладывать под керамогранит и плитку инфракрасные стержни, они разработаны специально для монтажа в бетонную стяжку. В результате вы  также получите полезный для здоровья инфракрасный обогрев и надежно работающий теплый пол.

В зависимости от особенностей помещения и личных предпочтений, пленочный пол под плитку может быть выполнен несколькими способами.

Схема монтажа 1 (рис 1). Инфракрасный пол под плитку в сухом обогреваемом помещении со стяжкой, на бетонное перекрытие, поверх старой плитки, на доски
  • Плитка (кафель, керамогранит)
  • Плиточный клей
  • Цементная стяжка, 3-5 см
  • Армирующая сетка
  • Заземляющее покрытие
  • Монтажный скотч (для фиксации пленки)
  • Инфракрасная пленка
  • Монтажный скотч (для фиксации подложки)
  • Отражающая подложка для теплого пола
  • Ровнитель для пола (опционально)
  • Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 1. Установка инфракрасной пленки под плитку со стяжкой

Схема монтажа 2 (рис. 2). Пленочный пол под плитку в сухом обогреваемом помещении без стяжки, на бетонное перекрытие, поверх старой плитки, на доски
  • Плитка (кафель, керамогранит)
  • Плиточный клей
  • Плита ГВЛ или ЦСП
  • Заземляющее покрытие
  • Монтажный скотч (для фиксации пленки)
  • Инфракрасная пленка
  • Монтажный скотч (для фиксации подложки)
  • Отражающая подложка для теплого пола
  • Ровнитель для пола (опционально)
  • Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 2. Установка инфракрасной пленки под плитку без стяжки

Схема монтажа 3. Инфракрасный теплый пол под плитку в сухом обогреваемом помещении, на деревянный пол (установка на лагах)
  • Плитка (кафель, керамогранит)
  • Плиточный клей
  • Сетка пластиковая
  • Фанера, 1 см
  • Заземляющее покрытие
  • Инфракрасная пленка
  • Монтажный скотч
  • Пароизоляция с отражающим лавсановым покрытием
  • Теплоизоляция
  • Гидроизоляция
  • Деревянное основание (лаги) с шагом 55 — 60 см
  • Черновой пол (бетонное перекрытие, старая плитка, доски)


Рис. 3. Установка инфракрасной пленки на деревянный пол под плитку

Данная технология пользуется большим спросом и весьма востребована в климатических условиях нашей страны. Такое покрытие гарантирует высокую теплоотдачу, а поверхность будет нагреваться плавно и равномерно. Если следовать  всем советам, выбрать качественный инфракрасный пол и правильно выполнить монтаж, в эффективности и долговечности всей системы можно быть уверенным!


Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.


Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

  • Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

  • Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

  1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.

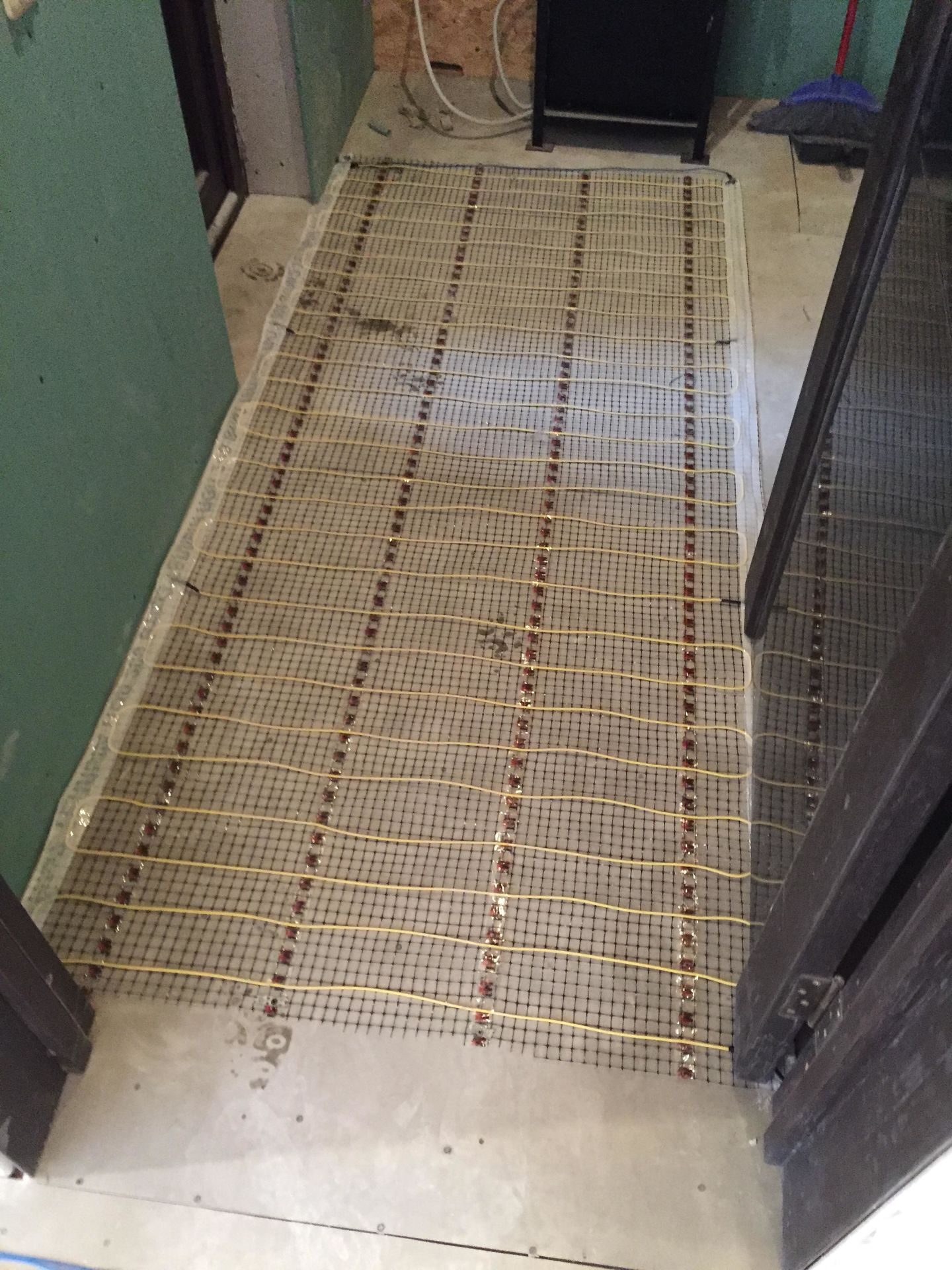

  2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.


Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

  • Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
  • При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
  • Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
  • Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
  • При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
  • Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
  • ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
  • Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
  • Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.


Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

  • монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
  • для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
  • плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

  1. Подготовка поверхности. Залогом успеха, является качество основания.
  2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
  3. Устройство заземления из электропроводного скотча.
  4. Рассчитывается и переносится на чертёж схема укладки оборудования.
  5. Монтаж инфракрасных обогревателей.
  6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
  7. Испытание работоспособности системы.
  8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

  • непосредственно сам обогреватель в комплекте с контактными зажимами;
  • провода;
  • терморегулятор;
  • битумная изоляция;
  • теплоизолирующие материалы;
  • плоскогубцы;
  • отвёртка;
  • скотч обыкновенный и электропроводный;
  • при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

—>
