Инфракрасный теплый пол особенности установки своими руками

Даже самый красивый, но холодный дом не может быть уютным, именно поэтому так важно создать и поддерживать оптимальную температуру в жилище. Полностью доверяться в этом вопросе коммунальным службам не стоит, а потому применение в квартирах альтернативных источников тепла очень актуально и всегда будет интересовать людей. Инфракрасный теплый пол уж точно подойдет для таких целей.

Инфракрасный теплый пол: особенности

Совершенно заслуженно наибольшей популярностью пользуются различные системы теплых полов. Но для монтажа теплого пола на водяной или электрической основе необходимы серьезные работы с использованием бетонного раствора. В случае, если ремонт в жилище закончен проведение таких работ невозможно и кажется, что о теплых полах придется забыть. Однако, из ситуации есть отличный выход и это инфракрасный теплый пол.

Такой пол, это два слоя уплотненного полимера, а между ними помещен нагревательный элемент – уникальная углеродная наноструктура. Принцип её работы заключается в следующем: благодаря атомам углерода находящимся в форме гексагональной решетки, размер которой несколько нанометров, материалы начинают излучать в дальнем инфракрасном спектре.

Часть светового спектра, имеющая длину волны от 5 до 20 мкм. и есть инфракрасное изучение, которое человеческим глазом не воспринимается. Такое излучение не просто безопасно, но и обладает полезными свойствами, поэтому инфракрасное излучение и используется в таких медицинских отраслях как стоматология, спортивная медицина, хирургия. Отсюда следует, что инфракрасный пленочный пол совершенно безвреден и не представляет для людей никакой опасности. Помните, что важно установить и терморегулятор для теплого пола.

Теплый пол, созданный по данной технологии, состоит из полос углеродного материала шириной 1,5 см., объединенных в единую конструкцию медными шинами, имеющими серебряное покрытие. Именно медные шины и выполняют функцию проводника электрического тока. Плотные полимеры «ламинируют» нагревательный элемент, при этом, он препятствует прохождение инфракрасного излучения и препятствует попаданию влаги, защищает от механических повреждений и загорания.

Инфракрасный теплый пол преимущества

• удобство при монтаже. Нет необходимости выполнять грязные и трудоемкие работы, связанные с бетонным раствором. Смонтировать такой пол можно и по окончанию ремонта;
• на инфракрасный теплый пол можно укладывать любое покрытие – ламинат, паркет, ковролин, плитку, пробку и пр;
• применяется пленка толщиной от 0,2 мм. до 04, мм. Таким образом, уровень пола остается практически неизменным, что не скрадывает пространство и не требует ступенек или порогов;
• пленка, благодаря низкой инерционности быстро нагревается и также быстро прекращает обогрев. В таком случае нет необходимости следить за уровнем температуры, если холодно – включили обогрев, если слишком тепло – выключили;
• прогрев помещения происходит равномерно, при использовании инфракрасного излучения перепад температур по направлению от пола вверх исключен;
• пленка выдерживает серьезные нагрузки и может применяться в офисных помещениях, спортивных залах, помещениях с большой проходимостью;
• инфракрасный теплый пол помогает экономить расходуя до 30% меньше электроэнергии;
• его не сложно интегрировать в систему «умного дома»;
• пленка не создает вредного для человека электромагнитного поля;

Удобство системы инфракрасного теплого пола заключается не только в простоте его сборки, но и в удобстве демонтажа. При переезде теплый пол можно взять с собой.



Инфракрасный теплый пол установка своими руками

Инфракрасный теплый пол можно установить не только на полу, но и на стенах и потолке. Установить пленку можно и в салоне автомашины.

Ниже указаны технические характеристики, с помощью которых можно правильно рассчитать количество материала и затраты на обогрев:

• ширина от 0,5 до 1 метра;
• длина до 50 метров;
• толщина листа от 0,23 мм. до 0,47 мм.;
• мощность потребления электричества 1 кв. метром пленки составляет от 25 до 35 Втч;
• температура верхнего слоя пленки – 33 градуса по цельсию;

Если пленка будет использоваться как основное средство обогрева, то она должна занимать не менее чем 70% все площади помещения. В регионах с морозными зимами основной обогрев при помощи пленки не рекомендован, но такая система может применяться как дополнительный или резервный источник тепла. В случае поломки системы центрального отопления или наступления холодов раньше подачи тепла, наличие теплого пола не даст замерзнуть.

При расчете количества материала необходимо принимать во внимание, что разрезать пленку можно только в отмеченных местах. Такое расстояние обычно равно 25 см. При покупке, все детали по необходимому объему пленки лучше выяснить у продавца.

Использование пленочного теплого пола позволит эффективно обогреть и надворные постройки (гараж, теплицы, сараи), к которым сложно подвести центральное отопление, а также не даст образоваться наледи на крыльце или трубопроводе.

Если вы собрались купить инфракрасный теплый пол под ламинат, менеджеры советуют обратиться к специалистам для его установки. При таком варианте предоставляется гарантия сроком на 1 год. Однако работа специалистов стоит немалых денег, а между тем ничего сложного не представляет. Положить теплую пленку возможно и самому и в случае, если вы совершенно не разбираетесь в электрике, а специалист лишь подключит её к сети.

виды теплых полов.

Инфракрасный теплый пол пошаговая инструкция

1. Выбрать место крепления и установить термостат.
2. Подготовить пол, очистив его от пыли и грязи. Пленочный пол ложится на чистую, крепкую и сухую поверхность;
3.  Если черновой пол влажный, то постелите полиэтиленовую пленку, создав, тем самым, гидроизоляцию для термопленки;
4. При помощи полипропиленовой или металлизированной лавсановой пленки сделайте термоизоляционный слой. Термоотражатели, изготовленные на основе алюминиевой фольги использовать нельзя;
5. Нарежьте ИПО на полосы, при этом, длина каждой из них должна быть не более 10 метров. Расстелите пленку на полу отступив от стен 20 – 30 см. Следите чтобы медные шины оказались снизу и закрепите конструкцию посредством скотча. Необходимо быть внимательным – не наступать на пленку и не ронять на неё инструменты.

Помните, что нахлест листов недопустим. Он может спровоцировать поломку всей системы теплого пола.
После монтажа можно вызывать электрика для подключения системы к сети, но можно и сделать все до конца самостоятельно. Последовательность действий в таком случае будет следующей:

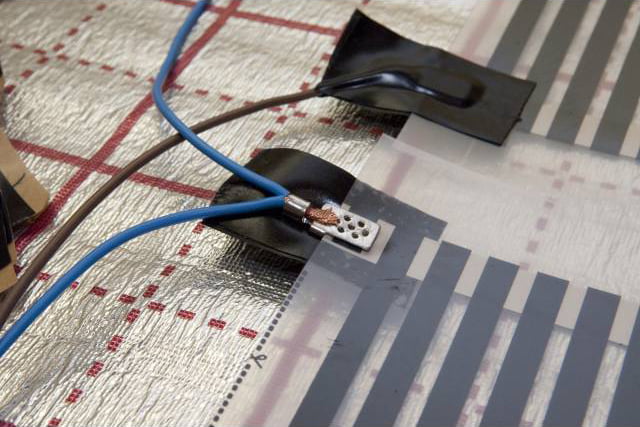

1. Необходимо зачистить конец провода на 8 – 10 мм. и вставить его в контактный зажим;
2. На ИПО установить данный зажим таким образом, чтобы одной стороной он был на медной шине, а другой внутри ИПО;
3. Линию отреза шины и места подключения провода следует изолировать фрагментами винил-мастичного скотча;
4. После соединения всех концов листов пленки нужно выяснить электрическое сопротивление схемы на концах проводов, которые будете подключать к термостату. Сделайте расчет нагрузки по формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, а затем сопоставьте её с предельной для используемой модели термостата. В случае, если полученное значение на 20 и более процентов меньше чем указанное на термостате, то можно его подключать;
5. Части пленки следует подключать параллельно, оставляйте возможность для помещения проводов под плинтуса. Некоторые участки провода в целях их защиты имеет смысл поместить под теплоизоляцию;
6. Комплекс термостата предполагает наличие датчика контроля за температурой покрытия. Установите его под карбоновую полосу. А если финишное покрытие будет изготовлено из мягкого материала, датчик температуры разместите там, что нагрузка наименьшая;
7. После этого можно включить термостат и проверить работу системы. Обращайте внимание на искрение и нагрев контактов – такого при нормальной работе быть не должно. Если все в порядке, то следует задать желаемую температуру.

Инфракрасный теплый пол финальная стадия

Все, монтаж теплого пола окончен и можно укладывать финишное напольное покрытие.
Ковролин, ламинат, пробка укладываются на термопленку как обычно, но при укладке плитки имеются определенные нюансы. В целях улучшения сцепки плиточного клея с черновым полом следует положить 20 мм. ячеистую монтажную сетку, которая крепится там, где нет ИПО.

Когда все работы закончены необходимо дать клеевому раствору высохнуть. Занимает это около 30 дней. Ранее этого времени не рекомендуется включать систему обогрева.

Рассмотренный материал приобретает все большую известность, в связи с чем появляются новые производители, предлагающие инфракрасные термополы. Именно из-за многообразия вариантов на рынке следует быть осторожным и приобретать теплую пленку только у надежных уже зарекомендовавших себя поставщиков, которые обеспечат выполнение гарантийных обязательств и смогут дать всю необходимую для монтажа системы информацию.

При этом, продавцы не должны уходить от каких-либо вопросов по монтажу системы или же ограничиваться советом обратиться к специалистам – установщикам. Такое поведение свидетельствует о некомпетентности и должно настораживать покупателя. В этих случая, предпочтительнее выбрать другого поставщика и быть уверенным в качестве купленного инфракрасного теплого пола, а также в полноте и достоверности полученных рекомендаций по его монтажу.

Инфракрасный теплый пол:видео

Рекомендуем к прочтению: коллектор для теплого пола.

Инфракрасный теплый пол: устройство, инструкция по монтажу

Полы с подогревом для дома все прочнее входят в повседневную жизнь и сегодня уже не являются диковинкой. Конструкции таких устройств различны. Популярны водяные исполнения, виды с различными электронагревателями, работающие по различным принципам.

Одним из последних принципиальных решений устройства является инфракрасный теплый пол. При его применении нагрев происходит под воздействием излучения определенных частот, находящихся в невидимой части спектра.

Содержание статьи:

Устройство и область применения инфракрасного теплого пола

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

• Равномерность прогрева.
• Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
• Исключается переохлаждение или перегрев системы отопления и помещения.
• Уменьшается запыленность атмосферы.
• Нет необходимости в эксплуатационном обслуживании.
• Не происходит перегорания кислорода воздуха.
• Нагреватели не влияют на влажность в помещении.
• Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Укладка плитки после этого производится по стандартной технологии.

Индукционный теплый пол в ванной комнате

Если планируется укладка пленочный индукционный нагреватель в ванной комнате, то ее следует выполнять по приведенному выше варианту 1. При этом нужно уделить особое внимание гидроизоляции пола. Возможно, имеет смысл устроить двойную защиту, используя, кроме пленки, нанесение слоя битумной мастики. При постоянной влажности в помещении всегда существует риск поражения электротоком. Также нужно установить двойную защиту на все элементы электросхемы, как силовой части, так и управляющей.

Расход электроэнергии на инфракрасный теплый пол

Использование теплого пола в качестве основного источника отопления помещений практически не применяется. Комфортная температура покрытия составляет порядка 23 градусов, более высокая – некомфортна.

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж теплого пола своими руками

Устройство надежного перекрытия с теплым полом предусматривает решения ряда взаимосвязанных задач, таких, как:

1. Минимизация потерь тепла в процессе работы нагревательного устройства. Одно из направлений – возможные потери на плите перекрытия. Греть плиту, являющуюся потолком подвала не просто бессмысленно, но и вредно. Подвал требует собственного температурно – влажностного режима.
2. Компенсация разницы температурных расширений стен и плит перекрытия, поскольку влияние температуры на наружные поверхности и внутренние элементы конструкции различно.
3. Шумоизоляция межэтажного перекрытия.
4. Обмазочная гидроизоляция и пароизоляция пола с целью установления оптимального температурно – влажностного режима в помещениях дома.

Перечисленные основные задачи позволяют решать задачу не просто комфортного проживания, но и оптимизации расходов для его обеспечения.

Устройство опорного основания

Для решения поставленных задач необходимо выполнить следующие работы:

• Проинспектировать состояние плит перекрытия с целью устранения трещин, выбоин и других дефектов. Обнаруженные недостатки устранить цементным раствором. Поверхность очистить от мусора и пыли.
• По периметру примыкания стен и перекрытия наклеить на стены демпферную ленту толщиной 8 – 10 мм. Она должна на небольшое расстояние выше уровня будущего финишного покрытия пола в помещении.
• Устроить паровую защиту из полиэтиленовой пленки толщиной 200 микрон, настилая ее поверх плиты перекрытия. Края пленки завернуть на стены. При использовании нескольких кусков, швы между ними выполнить с нахлестом в 15 см. Швы между отдельными кусками проклеить строительным скотчем.
• Уложить арматуру на расстоянии 5 см от плит перекрытия. В качестве армирующего материала можно использовать дорожную сетку с ячеей 50 х 50 или 100 х 100мм или уложить прутки, скрепив их вязальной проволокой. Расстояние от плит до сетки нужно устроить при помощи «стульчиков» из металла или кирпича (подойдет и битый). Деревянные подкладки использовать нежелательно, они быстро сгниют, образуя пустоты в стяжке.

• Установить «маяки» по планируемой толщине стяжки
• Приготовить бетонный раствор марки М300. Количество раствора лучше сделать одним замесом, но при обширном помещении допускается несколько. При этом нужно строго придерживаться рецептуры. Общий объем раствора можно рассчитать, умножив площадь пола на планируемую толщину стяжки.
• Укладку раствора нужно начинать с дальнего угла, разравнивая бетон правилом по уровню «маяков».
• По окончании укладки нужно дать бетону затвердеть, удалить маяки, заделать места их размещения раствором. Затем, по истечении 3х- дней и произвести затирку поверхности для окончательного выравнивания.

Стяжку нужно выдержать до полного отвердения в течение 28 суток. При этом ее поверхность нужно укрыть пленкой, а в жаркое время года поливать водой 1 – 2 раза в сутки. По готовности стяжки нужно тщательно очистить поверхность и убрать пыль.

Для ускорения работ можно применить полусухую или сухую стяжку, тогда время выполнения работ заметно сократится.

Устройство тепловой защиты

Чтобы избежать потерь тепла через стяжку и плиту перекрытия. При подготовке поверхности под ламинат для теплоизоляции можно применить плиты из пористых материалов типа пенопласта толщиной порядка 10 мм. Отдельные карты уложить плотно по стяжке, стыки проклеить скотчем.

Аналогично устраивается стяжка под линолеум.

Определить место расположения пульта управления работой теплого пола, выполнить штробу в полу и стене. Разместить в ней гибкий шланг для размещения проводов системы контроля и силовой схемы подключения.

Если в качестве нагревателя будет использована инфракрасная пленка, в теплоизоляции нет необходимости. Вместо нее нужно проложить слой фольгированной ПЭТ – пленки, которая будет служить отражателем ИК —  излучения в направлении стяжки.

Поверх теплоизоляции нужно настелить полиэтиленовую пленку таким же образом, как это делалось под стяжкой.

Укладка нагревателей

Выполняя эту работу нужно придерживаться следующих правил:

1. Расстояние от края пленки нагревателей до стены должно быть не менее 20 см.
2. Пленку нельзя укладывать в месте расположения тяжелой корпусной мебели и мощных электроприборов (камин).
3. После размотки и укладки рулоны следует закрепить к основанию строительным скотчем.
4. Разрезка пленки по диагонали не производится – это приведет к ее порче.
5. Расстояние между полосами пленки должно быть в пределах 0,5 – 1,0 мм.
6. Для эффективного обогрева пола в помещении обогреватели должны закрывать не менее 70 % площади.
7. Перегибы нагревательных элементов недопустимы.

Разместив нагреватели пленочного пола, можно начинать монтаж электросхемы.

Монтаж обогревателей

Токопроводящие шины в местах разреза тщательно изолировать битумной изоляцией из комплекта поставки теплого пола.

В местах соединения проводники нужно зачистить ножом, соединить клеммами (из комплекта) и надежно зажать плоскогубцами. Место соединения изолировать битумной изоляцией.

Для сборки силовой схемы использовать провод в двойной изоляции сечением не менее 1,5 квадрата.

Установить терморегулятор на место его размещения, подключить к щитку через отдельный автомат.

Подключить термодатчик к проводам и завести его в гофротрубу, расположенную в стяжке, подключить к цепи управления  терморегулятором.

Произвести пробный запуск системы теплого пола, убедиться, что работают все нагреватели.

Установка финишного покрытия

Поверх тепловых матов укладывается подложка из полиэтиленовой пленки, также с напуском на стену. Какие либо теплоизолирующие подкладки поверх нагревателей не применяются, поскольку при этом может быть нарушен теплообмен с финишным покрытием. Технология установки плитки поверх ИК – нагревателей описана выше.

Уточнить по поводу подложки под ламинат можно в соответствующей статье. Как стелить ламинат — читайте по ссылке.

А финальным аккордом во всей работе будет подрезка демпферной ленты по уровню пола и установка плинтусов.

Как выбрать линолеум в квартиру для теплого пола, читайте в соответствующей статье нашего сайта.

Отзывы пользователей

Приведем некоторые отзывы:

Июль 2014.

Внимание! Очень опасно!

Почти сгорели. Появился запах. Вскрыли – пол прогорел. Как учили: пленка, ламинат, пленка, линолеум. Ответ от kofevarkа: Видно плохо учили, 1 – не работает терморегулятор. Напутают, а потом негативят.

VITAMIN 852, август 2014

Скажу, что теплый ИК – это не только комфорт, но и экономия электроэнергии. Сделали с мужем лоджию и очень довольны.

Полезная статья? Добавьте к себе в закладки!

укладка и подключение инфракрасного пленочного пола

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Содержание статьи:

Основные положения о материалах

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

Фото из

Устройство ИК напольного обогрева под ламинат

Укладка инфракрасных полотнищ в помещении

Составляющие пола с ламинатом и системой обогрева

Простая в раскрое и укладке система

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Требования к ламинату как покрытию

Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:

• искривление геометрии пластин под действием высокой температуры;
• продавливание пластин при действии на них тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.

Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.

Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов

Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.

Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.

Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.

Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.

Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.

Правила размещения полос теплого пола

Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.

В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.

По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть

Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
• Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
• Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
• Необходимо отступить от стен и стационарных предметов не менее 3 – 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.

Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.

В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.

Дополнительная информация по структуре

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.

Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.

Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.

Структура инфракрасного пола под ламинат (на строительном сленге – “пирог”) достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.

В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.

Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Фото-руководство по сборке ИК системы

В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:

Галерея изображений

Фото из

Шаг 1: Раскрой ИК полотнища на полосы по размеру

Шаг 2: Установка зажима на токоведущую шину

Шаг 3: Фиксация зажима на пленке

Шаг 4: Подготовка изоляционного скотча к приклеиванию

Шаг 5: Оклеивание шины изоляционным скотчем

Шаг 6: Уплотнение золяционного скотча на месте приклеивания

Шаг 7: Подключение проводов к зажиму

Шаг 8: Фиксация проводки в зажиме

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Фото из

Шаг 9: Оклейка зажимов с подключенными проводами

Шаг 10: Удаление воздушных пузырьков из-под скотча

Шаг 11: Подготовка датчика к подключению к системе

Шаг 12: Вырезка места под датчик в теплоизоляции

Шаг 13: Битумный скотч для изоляции датчика

Шаг 14: Уплотнение соединения скотча с пленкой

Шаг 15: Сборка инфракрасной обогревающей системы

Шаг 16: Установка терморегулятора и подключение к нему системы

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации ознакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

Подключение и монтаж инфракрасного теплого пола. Инструкция электрика

Апрель 28, 2014

Установка и подключение

4785 просмотров

Сегодня широкое распространение получили инфракрасные пленочные теплые полы (далее сокращено термопленка), в которых при обогреве используется инфракрасное излучение длиной волны от 5 до 20 мкм. Этим они и в корне отличаются от обычных водяных или электрокабельных аналогов.

Достоинства инфракрасных электрических полов.

• Самый экологичный и безопасный для здоровья людей вид теплого пола.
• Самая высокая эффективность по сравнению с другими типами теплых полов, потому что излучаемая тепловая энергия поглощается в помещении окружающими предметами.
• Энергоэффективность, благодаря снижению теплопотерь.
• Экономия на строительных работах. Нет необходимости в укладке бетонной стяжки или монтажа в составе плиточного клея.
• Высокая надежность и отказоустойчивость благодаря применению параллельных соединений всех нагревательных модулей. Если один из них сломается, остальные будут продолжать нормально работать.
• Простота монтажа в короткие сроки. Справиться самостоятельно любой человек.
• Возможности монтажа как на горизонтальных, так вертикальных и наклонных поверхностях.
• Инфракрасные полы легко демонтировать и уложить заново в другом месте.

Технология монтажа инфракрасного теплого пола.

1. Производим расчеты необходимой мощности теплого пола. Инструкция.
2. Подготавливаем поверхность под укладку. Подметаем и грунтуем. Будьте внимательны, на укладываемом основании не должно быть острых и выступающих краев.
3. Укладываем теплоизоляцию и гидроизоляцию. Подойдет полипропиленовая или лавсановая теплоизоляционная пленка. Необходимо уложить вверх металлизированной частью. Запрещено применение материалов на основе алюминиевой фольги.
4. Отмечаем на полу места установки мебели и бытовой техники. Эти участки необходимо будет обойти при укладке.
5. Определяемся с местом расположения терморегулятора и делаем штробу в стене под кабель электропитания и термодатчик.
6. Разрезаем на полосы термопленку только по размеченным линиям со значком ножниц.
7. Раскладываем нарезанные части на полу, избегая мест установки мебели и бытовой техники. Пленку необходимо улаживать медными нагревателями вниз и контактами к той стене, где будет установлен терморегулятор.
8. Устанавливаем и зажимаем плоскогубцами контактные зажимы из комплекта на медные токонесущие полосы термопленки. Обратите внимание на схему подключения.
9. Изолируем все места подключения проводов электропитания и разрезов. Для изоляции используется короткие отрезки битумной изоляции из комплекта, разрезанные на 2 части.
10. Крепим в месте наименьших нагрузок датчик температуры пола под термопленкой при помощи битумной изоляции. Рекомендую во избежание возникновения выпуклости сделать в поверхности  углубление под датчик.
11. Фиксируем термопленку к теплоотражающему материалу скотчем.
12. Подключаем к терморегулятору провода электропитания и датчика температуры согласно этой нашей схемы.
13. Включаем и проверяем работу, обращая внимание на отсутствие искрения и нагревания в местах электрических соединений инфракрасного теплого пола.
14. Укладываем поверх термопленки перед укладкой финишного напольного покрытия:
    • под ламинат или паркет— шумоподавляющую подложку из комплекта;
    • под линолеум или ковролин- ДВП;
    • под керамическую плитку, жидкие теплоотражающий материал с твердой прослойкой: техническую пробку толщиной 2 миллиметра или Изолон ППЭ.
15. Укладываем финишное напольное покрытие.

Вот и все инфракрасный теплый пол готов! Не забывайте и строго соблюдайте меры электробезопасности при работах.
