Электрический теплый пол: мощность на метр квадратный

Теплый пол появился сравнительно недавно и быстро стал популярным. Его основным показателем является потребление энергии, которое зависит прежде всего от назначения. Если теплый пол является основным обогревателем, мощность составит 180-200 Вт/м2, если дополнительным - 100-160 Вт/м2.

При любом отоплении, в том числе когда применяется теплый пол, мощность больше всего расходуется на разогрев. В стационарный режим отопления параметры энергии только поддерживаются и ее требуется меньше. При благоприятных условиях теплый пол может включаться только на 15 мин за часовой период. За сутки это составит всего 6 часов.

теплый пол мощность

Энергопотребление в доме

На потребления энергии влияют следующие факторы:

  • чем выше теплоизоляция помещений, тем меньше расходуется энергии на отопление;
  • в холодное время электрический пол включается намного чаще;
  • мощность нагревателей требуется больше с увеличением толщины стяжки;
  • каждый человек по-разному воспринимает температуру: для одних требуется больше обогрева, для других - меньше;
  • наличие программируемых терморегуляторов снижает расход энергии при их правильной настройке.

Типы нагревателей

Для обогрева помещений применяются:

  • греющий кабель;
  • термоматы;
  • инфракрасные устройства (пленка или стержни).

Кабель закладывается в стяжку или клеевую прослойку керамической кладки. Пленка может размещаться в клеевом слое, под ламинатом или линолеумом. Как правило, она применяется для тонкого напольного покрытия. Каждый способ обогрева имеет особенности, но общим для всех является обогрев снизу, на что требуется на 15 % меньше затрат энергии. Радиаторы не греют нижнюю часть помещения. Чтобы там было тепло, следует подавать на них теплоноситель с большей температурой подогрева.

Какой выбрать пол?

Теплый пол может быть водяным или электрическим на усмотрение хозяина. Первый вариант разрешается применять в частных домах, поскольку его подключение к централизованной системе отопления запрещено. Для своего дома водяной пол предпочтительней, поскольку применение электричества для отопления обходится дороже.

В квартирах многоэтажек предпочтительно применять электрический теплый пол. Мощность можно выбирать небольшую, поскольку напольное отопление является дополнительным, а радиаторное - основным. Выбор типа нагревателя зависит от того, какое применяется покрытие.

электрический теплый пол мощность

Греющий кабель

По причине небольшой стоимости кабеля, укладываемого в стяжке, многие предпочитают применять его. Толщина бетона составляет около 5 см. С ее увеличением потери тепла увеличиваются. Чтобы сделать стяжку тоньше, применяют армирование или наливные полы.

Самый простой и дешевый кабель - резистивный. Он выпускается одножильным и двухжильным. Последний удобней применять, поскольку обратный конец не нужно заводить обратно на терморегулятор. При этом встречное протекание электрического тока в соседних жилах взаимно компенсирует помехи.

Мощность у кабеля небольшая, но ее можно увеличить до 200 Вт/м2 при плотной укладке витками на каждом квадратном метре.

Тепло по всей поверхности провода выделяется равномерно. Если в определенном месте сверху поставить мебель или постелить ковер, там может возникнуть перегрев из-за ухудшения теплообмена. Этого недостатка лишен саморегулирующийся кабель, у которого сопротивление зависит от температуры. Ток течет в поперечном направлении через электропроводный слой от одного проводника к другому, проходящему с ним параллельно.

Однако, прокладка теплого пола под бытовыми приборами или мебелью является нерациональным решением. Обогрев помещения зависит от того, какая мощность теплого пола в нем заложена. При наличии препятствий в отдаче тепла его может оказаться недостаточно.

какая мощность теплого пола

Теплый пол обычно прокладывают в местах, где не предполагается установка мебели и бытовых приборов. В качестве основного обогрева он эффективен, если занимает не менее 70 % площади помещения. Когда комната сильно заставлена, целесообразно применять радиаторное отопление. Под дополнительный обогрев достаточно использовать не ниже 30 %. Применяют также комфортный режим, когда важно, чтобы пол не был холодным.

Кабельные маты

Тонкий греющий кабель производят закрепленным на гибкой сетке. Преимущество заключается в небольшой толщине кабельного мата. Кроме того, нет необходимости в его прокладке по полу змейкой. Достаточно расстелить мат по полу и подключить к нему питание. Кабельный мат помещается даже в слое плиточного клея. Стяжка с покрытием нагревается быстрее, благодаря ее малой толщине.

Конструкция кабельного мата совершенствуется. Сейчас стали выпускаться изделия с теплоизолирующим слоем и прочным покрытием. Теплый пол расстилается на ровной поверхности и сверху без стяжки укладывается доска или ламинат.

Инфракрасная пленка

Рулонный пленочный нагреватель на основе углерода - это инновационное решение. Толщина пленки не превышает 3 мм. Нагрев происходит инфракрасным излучением, что дает возможность повысить КПД до 95 %. Поэтому мощность инфракрасного теплого пола расходуется более экономично. Такой подогреватель подходит под любые покрытия.

мощность инфракрасного теплого пола

Кроме пленки, производятся термоматы с карбооновыми нагревательными стержнями, работающие по тому же принципу. Его укладывают под напольное покрытие. Если используется стяжка, термомат защищают полиэтиленовой пленкой.

Мощность пленочного теплого пола составляет 110-220 Вт/м

2, стержневого - 70-160 Вт/м2.

Электро-водяное отопление

Разработана новая система, которая не нуждается в бойлерах, насосах и системе коллекторов. В полиэтиленовую трубку, залитую антифризом вставлен по всей длине нагревательный кабель. При включении теплоноситель нагревается и кипит. В результате повышается эффективность отопления.

Электро-водяной пол можно оставлять в квартире без присмотра, благодаря высокой надежности и безопасности. Большая инерционность стяжки позволяет переключаться на другое помещение, когда одна комната нагрета.

Расчет потребления энергии в одном помещении

Для площади комнаты среднего размера 14 м2 обогревать достаточно 70 % поверхности, что составляет 10 м2. Средняя мощность теплого пола составляет 150 Вт/м2. Тогда расход энергии на весь пол составит 150∙10=1500 Вт. При оптимальном суточном энергопотреблении в течение 6 часов месячный расход электроэнергии составит 6∙1,5∙30= 270 кВт∙час. При стоимости киловатт-часа 2,5 р. затраты составят 270∙2,5=675 р. Эта сумма тратится при постоянной круглосуточной эксплуатации теплого пола. При установке терморегулятора на программируемый экономичный режим со снижением интенсивности отопления при отсутствии в доме хозяев, расход энергии можно уменьшить на 30-40 %.

Свой расчет можно проверить с помощью онлайн-калькулятора.

мощность теплого пола

Расчет мощности теплого пола делается с небольшим запасом. Кроме того, она зависит от типа помещения. Реальный среднегодовой расчет будет меньше, поскольку отопление выключается в теплое время (в конце весны, летом и в начале осени).

Проверить реальное потребление энергии можно с помощью счетчика, когда остальные электроприборы будут отключены.

Мощность водяных теплых полов рассчитать сложней. Здесь лучше воспользоваться оннлайн-калькулятором Audytor CO.

мощность водяных теплых полов

Мощность обогрева в разных помещениях

Когда устанавливается в разных помещениях теплый пол, мощность в каждом из них должна отличаться в зависимости от функционального назначения. Максимальный обогрев нужен для балконов и застекленных лоджий. Комфортные условия достигаются при мощности 180 Вт/м2

. При этом помещения должны быть тщательно утеплены и в них заделаны все щели. Потребляемая мощность теплого пола на балконе или лоджии будет небольшой, так как в постоянном включении нет необходимости.

потребляемая мощность теплого пола

Спальня, кухня, гостиная требуют небольшого уровня - 120 Вт/м2. В детской, ванной и комнатах, где снизу отсутствуют отапливаемые помещения, мощность теплого пола должна быть порядка 140 Вт/м2.

Для разных покрытий требуются свои условия обогрева. Линолеум и ламинат могут подогреваться теплым полом, мощность которого не должна превышать 100-130 Вт/м2. При его применении как дополнительного обогревателя, рекомендуемая мощность составляет 110-140 Вт/м2.

С учетом требований всех жильцов и влияния погодных условий напольное отопление следует взять с запасом. Кроме того, почти в каждом помещении устанавливаются теплорегуляторы, с помощью которых можно устанавливать желаемый режим обогрева. Отопление работает эффективно и без аварий, когда оно загружено не более чем на 70 % от максимальной мощности.

Заключение

При правильном проектировании система теплого пола обеспечивает экономное использование электроэнергии, создавая при этом комфортные условия в доме. Для получения эффекта нужно правильно сделать расчеты нагревателей и подобрать элементы управления. Энергозатраты также зависят от правильной эксплуатации системы отопления. Следует устанавливать программируемый регулятор на теплый пол, мощность которого определяется временем включения, типом помещения и другими факторами.

Выбираем пленочный инфракрасный теплый пол, как выбрать и смонтировать



Тренд сегодняшнего дня среди отопительных систем – инфракрасный теплый пол, становящийся все более популярным. Отодвигающий на задний план традиционные аналоги. По своим параметрам инфракрасная система – экономически выгодная альтернатива полам с водяным, кабельным обогревом.





Функционирование ик-полов позаимствовано у Солнца. Излучаемые системой лучи дальнего инфракрасного спектра волн нагревают лишь предметы, живые организмы. Чтобы правильно подобрать инфракрасный теплый пол и грамотно установить, следует понимать принцип его работы. Знать особенности, правила монтажа системы обогрева.



Принцип работы





После включения изделия в электросеть, проходящий по нано-углеродным элементам ток, преобразуется в инфракрасные лучи. Затем переходит в тепло и поступает в окружающую среду. Благодаря свойствам инфракрасных лучей, нагревать живые организмы и предметы, тепло распространяется только на них.





В отличие от водяных, кабельных теплых полов, отдающих тепло сначала в воздух, нагревающий затем предметы, инфракрасный работает по противоположной схеме. Сначала греет мебель, живые организмы и через них передает тепло в атмосферу. Тепловые потери при обогреве ИК полом минимальные, но при этом помещение прогревается равномерно.



Уникальность





В известных, уже ставших классическими, водных, масляных, электро-конвекторах вначале происходит нагрев воздуха вблизи источника, передающего затем тепло по всему помещению. Нагретые массы подымаются к потолку. Там происходит процесс их смешивания. При этом конвективные потоки вовлекают в себя и пыль.



В итоге, внизу находятся прохладные массы воздуха, создающие холодную зону, в которой находится нижняя часть тела человека. Вверху, на уровне головы и выше, циркулируют теплые потоки, смешанные с пылью, обогревающие потолок. Холодная зона устанавливается на высотах в диапазоне 1,6-2,0м. И пока она прогреется пройдет длительное время. А это повышенный расход энергоносителя, обеспечивающего подачу тепла.





Система пленочного инфракрасного пола излучает мягкое тепло, без сжигания кислорода. Благотворно воздействует на организм человека. Ее уникальность в избирательном нагреве. Теплый пол в этом случае не расходует электроэнергию на обогрев воздуха. Система вначале подогревает:



  • напольное покрытие;
  • предметы обстановки;
  • тело человека, домашних животных.



От них впоследствии и происходит нагревание окружающего пространства. Вблизи поверхности пола t℃ воздуха всегда равна температуре напольного покрытия. Вследствие этого сначала образуется комфортная теплая зона внизу, а затем нагретый воздух обогревает подпотолочное пространство. При этом отсутствует циркуляция пыли. Воздух, которым дышат люди, находящиеся в помещении, чище.



Преимущества





Новая технология обогрева полов с последующим нагревом помещения обладает следующими достоинствами:



  • высокая экономичность;
  • надежность системы;
  • комфорт;
  • благотворное влияние ИК лучей;
  • ионизация воздуха;
  • отсутствие пыли в циркуляции теплых масс.



Повышенная экономичность системы в сравнении с аналогами объясняется уменьшением потерь тепла. КПД инфракрасного обогрева около 100%. Достигается это эффектом практически мгновенной передачи тепла телу человека.





Находясь в помещении у жильцов, возникает ощущение, что вокруг температура воздуха выше на 3℃-4℃, чем в действительности. Вследствие этого люди чувствуют себя комфортно. Поэтому отсутствует нагрев воздуха в подпотолочном пространстве. Это позволяет экономить 25-35% электроэнергии в сравнении с классическими аналогами.



Повышенная надежность





В результате применения инфракрасных полов выяснилось, что срок их эксплуатации может достигать 30 лет. Таким свойством не обладают стандартные системы. Температура плавления пленки 120℃, эксплуатационная максимум 60℃.



Ламинированная, состоящая из нескольких слоев, поверхность теплого пола надежно противостоит механическим воздействиям, влаге. Обеспечивает безопасную работу системы даже в случае появления дефектов (прокол, порез).





Оборудование продолжает функционировать даже при выходе из строя одного карбонового элемента. Производители гарантируют функционирование изделия до 10 лет.



Комфорт





Применение инфракрасной системы для отопления помещений исключает прямой нагрев воздуха. Организм человека получив достаточно тепла находится в помещении со свежим воздухом, оптимально прохладным и влажным.





При работе системы не сжигается кислород, отсутствуют шумы, вибрация. Нет циркуляции потоков воздуха, что исключает наличие в атмосфере пыли. Нет необходимости устанавливать сложные системы вентиляции, так как отсутствуют продукты сгорания, неприятные ароматы.



Влияние на человека





ИК излучение уже давно используется медициной в целях профилактики, терапии заболеваний. Лучи обладают особыми свойствами и способствуют излечению отдельных болезней. ИК пол при работе положительно влияет на организм человека.





В первую очередь лучи создают тепло вокруг тела человека, предоставляя ему комфортные условия. Продолжительное действие ИК излучения замедляет воспалительные процессы. Оказывает успокаивающее воздействие на нервную систему. Чтобы теплый пол был комфортным для жильцов следует правильно его выбрать и установить.



Выбор пленочного ИК-пола





Прежде чем приобретать пленочный нагревательный элемент, следует рассчитать площадь обогрева (S). Затем определиться с мощностью источника ИК-обогрева. Если часть площади теплого пола менее 60% от S общей в помещении, то выбирают элементы 220Вт/м². В случае когда показатель выше ориентируются на диапазон 160-220Вт/м². При больших теплопотерях следует отдать предпочтение пленкам с самой высокой мощностью на кв. метр.





Суммарная мощность определяется P=S*220 (160). Относительно этого показателя нужно выбрать терморегулятор. Устройство может быть встраиваемым или накладным. Подбирается терморегулятор в зависимости от типа исполнения. Обширные площади теплого пола набираются из мелких элементов соединяемых в одну электроцепь.



Выбор дополнительных комплектующих





Термоизоляционный материал рекомендуется выбирать с повышенной жесткостью. Это может быть техническая пробка, панели пенополистирола. Часто используется фольгоизол (изолон). Его подкладывают при чистовом покрытии из ламината. Толщину теплоизоляции вбирают исходя из конкретных условий.





Гидроизоляцию теплого ИК-пола можно произвести обычной полиэтиленовой пленкой. Ее площадь должна быть немного больше общей S. Следует помнить, что во влажных помещениях гидроизоляцию необходимо устанавливать с обеих сторон нагревательных элементов.



Установка пленочного ИК-пола





Монтаж нагревательных элементов чаще всего производят по чистовое покрытие пола ламинатом. Выполнить установку можно самостоятельно. Для этого придется тщательно изучить процедуру монтажа. Если на это нет времени, то лучше поручить выполнение работ профессионалам. В этом случае клиент застрахован гарантией, предоставляемой монтажниками. В случае дефектов после установки, восстановление функционирования выполняется за счет компании выполнявшей работы.





Этапы монтажа



  1. Тщательная очистка рабочей поверхности пола.
  2. Установка теплоизоляционного материала.
  3. Монтаж подкладки под ИК-пол.
  4. Разрезать пленку на отдельные элементы.
  5. Произвести укладку, монтаж в единую электроцепь.
  6. Подключить термодатчик, тщательно заизолировать все соединения.
  7. Выполнить контрольную проверку электросхемы. Убедиться в правильности монтажа электроцепи.
  8. Подключить пленочные инфракрасный пол в общую электросеть квартиры, дома.





Технология укладки и монтажа пленочных нагревательных элементов несложная. Следует внимательно производить различные процедуры по установке и система будет исправно работать.



В процессе монтажа необходимо помнить, что нельзя повреждать токовыводящие элементы пленки. Следует тщательно заизолировать все соединения электроцепи. Неправильное подключение электролиний соединяющих отдельные маты, или других элементов ик-пола сделает нерабочей всю систему обогрева. При сомнениях в правильности самостоятельного подключения электросхемы, следует обратиться к профессиональным электрикам разбирающимся в теплых полах и имеющих опыт их установки на различные виды основы.

Расход электроэнергии теплого пола: электрического и пленочного

Перед тем, как Вы решите осуществлять укладку такой системы отопления в доме, полностью просчитайте выгодность ее использования по сравнению с альтернативными вариантами подогрева. Далее мы рассмотрим, как самому рассчитать расход электроэнергии теплого пола и расскажем Вам, сколько потребляет пленочное покрытие, термомат, греющий кабель.

Мощность нагревательных элементов

Основными видами электрического теплого пола является пленка (инфракрасный), термомат и греющий кабель. Что касается пленочного покрытия, его принято использовать при укладке системы под ламинат и линолеум, маты и кабель применяются для подогрева пола из керамической плитки. У каждого из перечисленных нагревательных элементов свои характеристики: мощность, толщина, температура нагрева и т.д. Сейчас мы рассмотрим, сколько электроэнергии потребляет теплый пол каждого вида.Экономия средств в домашних условиях

Итак, расход энергии у нагревательных элементов следующий:

  • пленочное покрытие – от 150 до 400 Ватт/м2;
  • греющий кабель – от 10 до 60 Вт/метр (в среднем 30 Ватт). Обычно на 1 квадратный метр поверхности укладывается около 5 витков материала, чтобы суммарная мощность составляла 120-150 Вт/м2;
  • термомат – от 120 до 200 Вт/м2 (взят средний расход по характеристикам производителей тепло пола DEVI и ТЕПЛОЛЮКС).

Основные разновидности нагревательных материалов

Как Вы видите, мощность электрического теплого пола в среднем от 120 до 200 Ватт/м2, что позволяет сделать систему как для полного отопления помещения, так и для вспомогательного.

Видео обзор о том, сколько расходует система подогрева

Технология подсчета затрат

Чтобы самостоятельно определить, сколько берет электрический теплый пол энергии, необходимо воспользоваться следующей формулой:

W=S*P*0,4,

где:

  • S – площадь помещения;
  • P – мощность системы;
  • 0,4 – коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами 0,4*S – полезная площадь обогрева.
Полезная площадь обогрева

Полезная площадь обогрева

Итак, к примеру, если Вы решили рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2, формула будет иметь вид:

W =25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Часовое потребление известно, но это еще далеко не все. Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Несложными расчетами можно определить, что месячный расход теплого пола составит около 360-400 кВт.

Снятие показаний со счетчика

Сразу же обращаем Ваше внимание на то, что данные подсчеты очень грубые и, как правило, фактическое потребление меньше в 2 раза. Связано это с тем, что дополнительно можно применять терморегуляторы, которые еще на 40% сокращают расход электроэнергии. Итого, система будет потреблять не 360 кВт в месяц, а 216, к тому же мы для примера выбрали мощность 150 Вт, а Вы можете использовать кабель с характеристикой 90-120 Вт/м2, чего также может хватить в индивидуальных условиях!

Последнее, что Вам останется сделать – умножить мощность, которую расходует система в месяц на стоимость одного киловатта энергии в Вашем городе. Итого, получится готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет. Как Вы видите, формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное – иметь под рукой калькулятор!

Хотелось бы также отметить, что для отопления дома инфракрасным пленочным материалом расчет расхода электроэнергии производится с учетом, что на 1 метр квадратный неотапливаемого помещения необходимо около 60 Ватт мощности материала. Для отапливаемой комнаты это значение сокращается до 20-30 Вт. Связано это с тем, что пленка имеет высокий КПД и низкое энергопотребление, что является в принципе преимуществом инфракрасных обогревателей любого типа!

Как можно сократить затраты

Выше Вы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет» в конце месяца. Конечно же, при оплате первой же квитанции Вы задумаетесь, как можно сократить расход и сделать систему отопления экономичной.

Итак, к Вашему вниманию советы, которые позволят заметно снизить потребление электричества теплым полом в доме:

  1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%, а это практически вполовину!
  2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже уставки и наоборот – выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.Управление температурой с помощью регулятора
  3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше? О самых главных преимуществах и недостатках двухтарифных электросчетчиков мы Вам рассказывали, одновременно предоставив отзывы покупателей.
  4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.
  5. Вы можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Теперь Вы знаете, сколько тратит электричества такая система подогрева, и как самостоятельно сократить расход электроэнергии теплого пола!

Советуем изучить:

Пленочный теплый пол для дома: отзывы, расход электроэнергии

Полы с подогревом уже давно перешли из разряда новинок в комфортный атрибут современной жизни. Такая разработка подарила массу возможностей. При обустройстве используются разные конструкции: водяные устройства или модели с электронагревателями. Но все более популярным становится пленочный теплый пол. Отзывы, расход электроэнергии и некоторые нюансы самостоятельного монтажа мы разберем в сегодняшнем обзоре. Ведь с помощью пленки можно обогреть разные поверхности, например горизонтальные, вертикальные и даже крышу. При его использовании нагрев выполняется с помощью излучения определенных частот.

Пленочный теплый пол для дома: отзывы, расход электроэнергии Пленочная конструкция гарантия того, что ноги всегда будут в тепле

Содержание статьи

Пленочный теплый пол: области применения

Разберемся, в каких случаях применяется необычная технология ИК. Теплый пол оснащен двухслойной пленкой между двумя прослойками излучателей. Они подключаются по параллельной схеме, и даже если один из излучателей выходит из строя, то устройство работает.

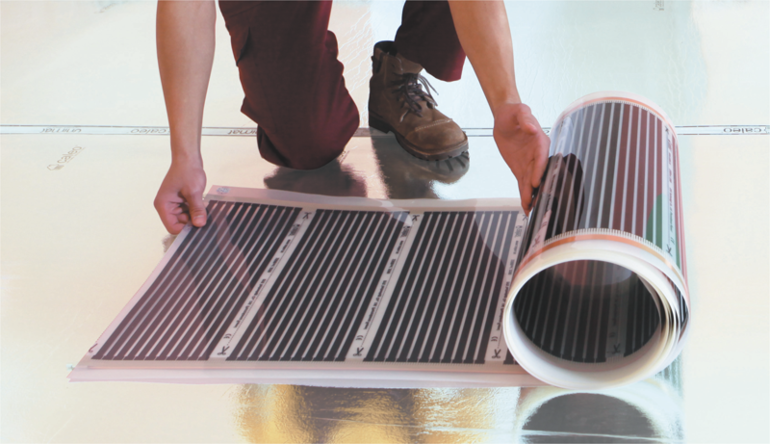

Монтаж пленочного материала отличается простотойМонтаж пленочного материала отличается простотой

Конструкции используются как для разных организаций, так и в частном строительстве. Применяют данный материал не только в жилых комнатах, но и для бассейна, ванной или сауны. Подходит такой вариант и для жителей многоквартирных домов, так как на высоких этажах трубы могут быть более холодными. Излучение считается полностью безопасным, что позволяет применять его для жилых комнат. Можно использовать нагревательную пленку и для обустройства сауны, что считается очень полезным для здоровья. Применяется напольный материал и в сельском хозяйстве, например, для выращивания цыплят. Кроме того, пленка применяется для защиты взлетно-посадочных линий от обледенения.

Пленочная конструкция часто используется как дополнение к основному отоплениюПленочная конструкция часто используется как дополнение к основному отоплению

Излучатели выпускаются  в форме рулонов, что удобно для применения любого покрытия. Термостат является обязательным компонентом системы, который идет в комплекте, если купить теплый инфракрасный пленочный пол. Это устройство фиксирует показатели датчиков, что позволяет регулировать нужный нагрев.

Схема подключения пленочной системыСхема подключения пленочной системы

Из технических характеристик у теплого пола стоит отметить следующие показатели:

  • мощность зависит от определенной пленки и варьируется в пределах 150÷400 Вт/кв.м;
  • небольшое выделение электромагнитного поля;
  • материал отличается тугоплавкостью;
  • показатель длины излучения – 7÷20 мкм.

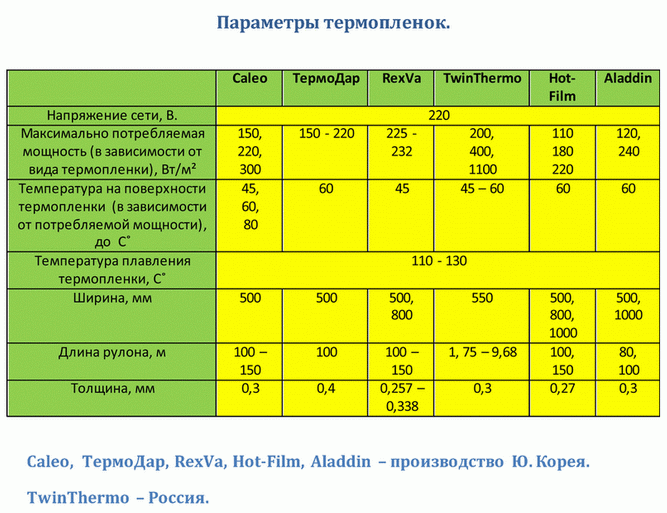

В таблице представлены сравнительные характеристики с аналогичными конструкциямиВ таблице представлены сравнительные характеристики с аналогичными конструкциями

К сведению! Если вы хотите использовать пленку как единственный вариант обогрева, то она должна покрывать более 70% всей площади. Ее не используют как единственный способ отопления в слишком морозных регионах.

Состав системы пленочного теплого пола

Пленочный пол состоит из карбоновой смеси, которая запакована в пленку из полиэстера. Между двумя прослойками располагается углеродная наноструктура, способствующая выработке инфракрасного излучения. Элементы углеродного материала соединяются при помощи меди. При прохождении тока через эти элементы происходит нагрев поверхности всех предметов в радиусе излучения.

Основные элементы теплого полаОсновные элементы теплого пола

ИК пленка выполняется из плотного полимера, который обладает прекрасными звукоизоляционными качествами и противопожарными свойствами. Между двумя слоями находятся нагревательные элементы. Они могут быть сделаны не только из углерода, но и быть биметаллическими. Стоит учитывать, что материал с биметаллическим нагревателем не используется под керамическую плитку.

Конструкционные особенности теплого полаКонструкционные особенности теплого пола

Система работает от электрической сети. По краям размещаются проводники, к которым подключаются провода от источников питания. В комплект обязательно входит термостат. Он позволяет контролировать степень нагрева с помощью датчиков.

Принцип действия системы пленочного теплого пола

При использовании технологии инфракрасного пола не придется кардинально менять обстановку. Все элементы подогрева закладываются под декоративное покрытие, например, под ламинат или под линолеум. При такой технологии не понадобится переделывать стяжку.

Особенностью системы является то, что излучение в инфракрасном спектре способствует нагреву непрозрачных предметов. При этом сами компоненты системы не нагреваются. Процесс нагрева происходит, благодаря такому явлению, как конвекция: передача тепла происходит предметам помещения, а не воздуху.

Принцип действия системы следующий:

  • Внутри пленки находятся полоски из графита и медно-серебряные проводники. Ток проходит к полоскам, в результате чего и образуется инфракрасное излучение;
  • терморегулятор осуществляет контроль работы системы, а также с его помощью можно запускать определенные режимы;
  • температурный датчик не допускает перегрева пленки.
Особенности работы инфракрасного устройстваОсобенности работы инфракрасного устройства

Основные технические характеристики: расход электроэнергии

Каждый год электроэнергия становится все более дорогой, поэтому владельцев автономных отопительных систем очень волнует вопрос ее расхода. Чтобы узнать данный показатель необходимо провести расчеты. Вот какие параметры оказывают влияние на расход электроэнергии:

Сравнительная характеристика систем обогреваСравнительная характеристика систем обогрева

Об особенностях вычисления и реальном опыте расхода электроэнергии для пленочных теплых полов можно прочитать в отзывах пользователей. Если материал используется, как дополнительное отопление, то на каждый квадратный метр обогревающего оборудования приходится до 150 Вт в час. А если в качестве основного источника тепла, то расход варьируется в пределах 200÷250 Вт в час. Другими словами, для обогрева помещения площадью 20 кв.м только лишь теплым полом за сутки будет израсходовано 96÷120 кВт электроэнергии. Немало в пересчете на месяц и рубли.

Виды пленок для теплого пола

Для теплого пола используется два типа пленок:

  • инфракрасные – графитовые или карбоновые;
  • биметаллические конвективные с медью и алюминием.

Обе разновидности объединяет исполнение. То есть нагревающие части располагаются внутри запаянной пленки. Но длина волн будет различаться: тепловой и ИК диапазон.

ИК пленка с биметалломИК пленка с биметаллом

Пленочный инфракрасный теплый пол: особенности материала

Перед покупкой материала стоит разобраться в основных его характеристиках. Данные нужны, чтобы правильно рассчитать мощность, правильно выполнить разметку основания  и распланировать размещение полотен.

Вот стандартные показатели обогревающей пленки:

  • ширина рулона – 50÷100 см. В жилых помещениях применяются варианты 50÷60 см. Для офиса, бани или промышленного объекта подойдет вариант 70÷100 см;
  • длина полосы может варьироваться в пределах – 6÷50 см. Если помещение слишком длинное, то можно сделать раздельное подключение. При этом устанавливается два терморегулятора. В этом случае применяется бытовая однофазная электросеть;
  • максимальный показатель мощности составляет 150÷230 Вт/кв.м;
  • температура плавления — 210÷250°С.
Состав пленочного материалаСостав пленочного материала

Преимущества и недостатки пленочных теплых полов

Пленочная технология обогрева имеет следующие плюсы:

  • эффективное расходование электроэнергии;
  • равномерный прогрев;
  • исключение перегрева или переохлаждения;
  • снижается запыленность помещения;
  • не требуется специальное обслуживание;
  • излучение электромагнитного поля сводится к нулю;
  • не перегорает кислород в воздухе;
  • при переезде пленку можно демонтировать;
  • устанавливается под любую поверхность;
  • не оказывается воздействие на влажность помещения;
  • высокий показатель теплоотдачи;
  • простота укладки.
При правильном монтаже у такого покрытия масса достоинствПри правильном монтаже у такого покрытия масса достоинств

Стоит отметить и некоторые минусы:

  • требуется соблюдать правила подключения системы;
  • не рекомендуется применять, как основное отопление;
  • нет устойчивости к механическим воздействиям.

К сведению! Укладка материала производится без формирования бетонной стяжки. На процесс монтажа уходит немного времени.

Инфракрасная пленка для теплого пола: основные виды

Инфракрасные пленки в зависимости от нагревательного элемента бывают биметаллическими и углеродными.

В углеродном покрытии нагревательные детали выполнены из карбонового волокна. Это углеродная масса со специальными добавками. Углеродный материал используется как для горизонтальных, так и для вертикальных поверхностей. Пленку можно комбинировать и с другими материалами. К минусам покрытия относится его дороговизна. Пленки с графитовым напылением особенно прочные и могут прослужить долгое время. Покрытие выполняется из лавсановой пленки.

Рулоны инфракрасного покрытияРулоны инфракрасного покрытия

Как альтернативный вариант применяется биметаллическая пленка. Нагревательный элемент представлен медным и алюминиевым слоем. Покрытие выполняется из эластичной полиуретановой пленки. Пленку с биметаллическим составом нельзя использовать для укладки под керамическую плитку. Кроме того, режим нагрева не рекомендуется выставлять более 27 градусов. При постоянном перегреве пленка может деформироваться.

Саморегулируемая пленкаСаморегулируемая пленка

Пленки классифицируются в зависимости от показателя мощности:

  • материал с мощностью 130÷160 Вт/кв.м подходит для обогрева небольшой площади и под облегченные напольные покрытия;
  • 170÷220 – может использоваться для укладки под плитку и керамогранит, а также для просторных помещений;
  • более 220 – для обустройства теплого пола в промышленных зданиях.

Выбирая материал по мощности, необходимо учитывать и высоту потолков.

Особенности укладки пленочного теплого пола под различные покрытия

Перед монтажом пленки нужно выполнить расчет и сделать проект раскладки. Сначала выполняется план помещения и отмечаются места для установки мебели. Приступая к монтажным работам, нужно заранее узнать особенности укладки материала с учетом напольного покрытия.

Особенности установки варьируются в зависимости от вида финишного материалаОсобенности установки варьируются в зависимости от вида финишного материала

Пленочный теплый пол под ламинат

Ламинат — популярное покрытие, которое само по себе достаточно теплое и приятное. Но установка теплого пола поможет создать более комфортные условия в помещении без избыточной влажности.

Преимуществом применения данной технологии является то, что при монтаже пленочного теплого пола под ламинат не требуется стяжка. Как происходит процесс можно посмотреть на видео ниже:

Важное требование к укладке инфракрасного пола – ровное основание. Важно, чтобы на деревянном основании не было щелей или деформаций.

Монтаж под ламинатМонтаж под ламинат

Паркет

Паркетная доска является достаточно хрупким материалом. При ее использовании запрещается прогревание более, чем на 27 градусов. Если применяется лаковое покрытие, то оптимальная температура – 21 градус.

При сочетании покрытия с системой «теплый пол» необходимо равномерно прогревать все планки, а доски должны быть из устойчивых к высоким температурам материалов.

Укладка под паркетную доскуУкладка под паркетную доску

Теплый пленочный пол под линолеум

Линолеум – замечательный вариант, так как недорогой и очень практичный. Данный материал легко вписывается в интерьер и за ним просто ухаживать. При использовании пленочного пола следует выбрать многослойный линолеум. Материал должен быть устойчивым к механическим воздействиям, деформациям и выцветанию. Но покрытие  с толстым теплоизоляционным слоем не подойдет, так как оно сделает полы более холодным. Хорошим выбором станет линолеум не очень большой толщины, но с устойчивостью к нагреванию.

В таблице представлен пошаговый монтаж  пленочного теплого пола под линолеум:

Теплый пленочный пол под плитку

Для плитки больше подойдут кабельные маты. Прежде чем установить теплое покрытие нужно сделать выравнивание и утепление пола.

Укладка пленки под плитку отличается от метода укладки под линолеум или ламинат. Пленочный материал может укладываться на имеющуюся основу сухим способом или на новую стяжку. При этом черновой пол, куда выполняется монтаж, должен быть ровным.

В некоторых случаях плитку укладывают на пластины из стекломагнезита или гипсоволокна. На инфракрасное полотно стелется полиэтилен, а затем листы, на которые монтируется керамика.

Монтаж теплого пола под плиткуМонтаж теплого пола под плитку

Подключение пленочного теплого пола к сети

Пленку следует прикрепить к основанию с помощью скотча. Во время монтажных работ не стоит ронять на покрытие тяжелые предметы или сильно ходить по нему. Далее вам пригодится информация, как подключить инфракрасный теплый пол.

В подложке необходимо сделать углубление для размещения клемм, проводов и термодатчика.

Подключение выполняется следующим образом:

  • к медной шине подсоединяются зажимы;
  • монтируются провода. При этом соблюдается требование параллельного подключения. Можно использовать провода разного цвета но лучше с маркировкой;
  • по центру нагревающей полосы монтируется термодатчик;
  • все места соединений изолируются. К клеммам присоединяются гудроновые накладки.
Схема подключения к сетиСхема подключения к сети

Установка терморегулятора

Начать монтаж теплых полов рекомендуется с установки терморегулятора. Его монтируют на стене на высоте не ниже 30 см. Прибор устанавливают в стандартную коробку, под которой просверливают отверстия. При этом применяют дрель со специальной насадкой.

Схема подключения прибораСхема подключения прибора

Основные положения безопасности при монтаже теплого инфракрасного пола

Есть определенные правила безопасности, которые следует соблюдать:

  • нельзя подключать к сети рулон с пленкой;
  • во время установки сеть должна быть обесточена;
  • термопленка не должна касаться коммуникаций или арматуры;
  • не стоит выполнять монтаж на участках с большим риском попадания влаги;
  • нельзя заламывать, перерезать и перегибать пленку;
  • установку следует производить при плюсовой температуре;
  • запрещено размещать покрытие рядом с отопительными приборами;
  • при монтаже не используются шурупы или гвозди.

Резистивный пленочный пол — что это?

В резистивных кабелях тепло производится при прохождении по проводнику из алюминия или меди. При этом проводник состоит из множества тонких полос, запаянных в слои полимерной пленки. Расстояние между полосами не более 1 мм. Ток к проводнику подводится при помощи шин, которые располагаются сбоку.

Резистивные пленки устанавливаются только сухим бом, поэтому их не применяют под плитку.

Резистивная пленкаРезистивная пленка

Обзор лучших производителей пленочных теплых полов

Множество компаний предлагают ИК – пленку. Стоит отметить некоторые из них:

  • Caleo – корейская компания, предлагающая самые простые покрытия и ультрасовременные пленки с системой саморегуляции. Продукция данной компании предназначена для укладки сухим способом;
  • Rexva предлагает пленки из углеродных полос стержней с полиэстерным покрытием высокой прочности. Тонкую пленку можно использовать не только для пола, но и для стен или потолка;
  • Heat Plus производит сплошную термопленку и «полосатую». Карбон равномерно наносится на полиэстерную основу, что позволяет увеличить площадь нагрева.

Если вы не решили, какой компании приобрести пленочный теплый пол, почитайте некоторые отзывы на одном из популярном ресурсов:

Отзыв, Duduvanchik: Инфракрасный пленочный теплый пол Caleo — Пользуемся редко, но вещь стоящая.

Достоинства: Греет

Недостатки: Долго разогревается

Кода начинали делать ремонт — я как-то даже не задумывалась о теплом поле. Тем более, что в качестве напольного покрытия мы выбрали пробку, а под нее теплые полы не стелят — она и так теплая.

Подробнее на Отзовик: http://otzovik.com/review_3950669.html

Отзыв, Egorya 17, Мурманск: Инфракрасный теплый пленочный пол «ТермоДАР» — Теплое чудо!

Достоинства: дает тепло

Недостатки: не обнаружено;

В нашей квартире зимой было очень холодно, т. к. две комнаты находятся над аркой мы в них просто замерзали. И вот мы делали ремонт и нам посоветовали этот теплый пол. И теперь у нас в комнате тепло и уютно. Дети и мы ходим босиком и не боимся замерзнуть, а особенно приятно в периоды когда отключают отопление просто здорово.

Подробнее на Отзовик: http://otzovik.com/review_246811.html

Как выбрать и купить пленочные теплые полы — цены, каталоги

В таблице представлены цены на инфракрасный пленочный теплый пол от некоторых производителей. С ее помощью вы получите какое-то представление о существующих на рынке предложениях.

Надеемся, что наш обзор поможет вам сделать правильный выбор. Теплый инфракрасный пол станет превосходным дополнением к основной отопительной системе. А при правильном монтаже прослужит долгие годы.



Предыдущая

ИнженерияДренажные трубы для отвода грунтовых вод: назначение, виды, особенности монтажа

Следующая

ИнженерияБесшумный вентилятор в ванную комнату: особенности, виды и порядок монтажа

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Какая мощность пленочного теплого пола на 1м2. Расчет на примерах и помощь в подборе.

Какая мощность пленочного теплого пола?

    Многие покупатели нашего сайта задают менеджерам следующий вопрос: "Какая мощность пленочного теплого пола?".

    На этой странице мы предоставим точный расчет и распишем, как его высчитывать.

    Потребляемая мощность инфракрасной пленки 220 Вт/м2.

    Это есть стандарт. Практически все ТМ ИК-плекни, которые представлены на украинском рынке имеют эту мощность. Да, есть в продаже мощности и 150Вт/м2, но это в частности исключения. Так, если вы позвоните в любою компанию по продажам электрооборудования, то вам ответят следующие: "Мощность пленочного теплого пола на 1м2 составляет - 200Вт/м2".

Что означает этот показатель?

    Приведем пример:

    Данные: гостиная (площадь - 8м2), площадь теплого пола (общая площадь - площадь низкостоящих предметов) - 5 м2.

    Максимальная мощность теплого пола: 5м2*220Вт/м2=1100Вт (или 1,1кВт).

    Условное потребление электроэнергии для ИК-пола:

    (1,1кВт*24ч*31дней)*(0,5....0,6)=(410.....490)кВт/месяц,

где (0,5.....0,6) - коэффициент использования теплого пола (сколько времени работает электропол, а сколько не работает в единицу измерения).

    Разные производители пленочного пола заявляют, что при применении программируемого терморегулятор работа отопления может сократиться с 24 часов в сутки до 8-12часов. Но в монтажных кругах устоялся коэффициент от 0,5 до 0,6.

    В среднем цена за 1м2 составляет от 260грн. Если у вас остались вопросы или возникли сложности с расчетом, обратитесь к нашим менеджерам, и они вам обязательно помогут. На сайте постоянно действуют акции и скидки для конечного покупателя.

    Если Вы прораб или монтажная организация, то для Вас у нас отдельные линейка скидок. Не стесняйтесь и спрашивайте у наших сотрудников. Приятных покупок и теплых вечеров.


Инфракрасный теплый пол - характеристики, преимущества, технология подключения

Уют в доме зависит не только от красивого интерьера, но и от комфортной благоприятной атмосферы. В дополнение к основным способам обогрева широкую востребованность получает система «теплого пола». Поскольку кабельный электрический и водяной теплый пол требуют сложного длительного монтажа, в городских условиях наиболее востребован современный инфракрасный теплый пол.

Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать  пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м2, что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

  • Терморегулятор.
  • Термодатчики.
  • Клипсы или зажимы.
  • Электрические провода.

Обратите внимание!  При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Технология укладки и подключения инфракрасного пола

Инфракрасный теплый пол может использоваться для основного и дополнительного обогрева жилых помещений. Помимо монтажа в квартирах, дачах и загородных домах, он подходит для установки на балконах, в гараже, теплице, сарае или на крыльце. В сильные морозы система пленочного инфракрасного пола предотвратит обледенение.

Современный инфракрасный теплый пол имеет толщину листа от 0,5 до 1 мм, что позволяет его использовать в сочетании с различными декоративными напольными материалами:

  • Ламинат.
  • Ковролин.
  • Паркет.
  • Линолеум.
  • Керамическая плитка.

Пленочные маты под керамогранит или плитку должны иметь мощность в пределах до 220 Вт, а под более легкие тонкие отделочные покрытия (ламинат, линолеум, ковролин) – от 130 до 160 Вт. Наиболее мощные модели теплых полов рекомендуется использовать для обогрева промышленных объектов, гаражей, мастерских, в саунах и т.д.

Инфракрасный теплый пол отличается простой монтажа. В отличие от кабельных электрических или водяных аналогов он не требует обустройства бетонной стяжки, что сокращает продолжительность установки системы дополнительного обогрева. При этом толщина пленки не превышает 0,2-0,5 мм, в результате чего при ее укладке уровень пола практически не поднимается.

Монтаж инфракрасных полов проводится при положительной температуре и влажности воздуха не более 60 процентов. Термопленка подключается к системе электроснабжения только в развернутом виде, монтаж к сети электропитания матов в рулонах не допускается. Монтаж системы рекомендуется проводить специалистам, но также допускается самостоятельная укладка:

  • На первом этапе проводится разметка зон в помещении, на которых будут располагаться пленочные маты. Поверхность пола очищается от мусора, укладка инфракрасного пола допускается на ровное сухое основание.
  • На стене выбирается место под терморегулятор.
  • Поверхность чернового пола застилается светоотражающим материалом (в качестве него может использоваться изолон), стыки проклеиваются скотчем или мебельным степлером.
  • Настил инфракрасной пленки проводится медными полосами вниз, при этом длина каждого мата не должна превышать 10 метров. Раскрой пленки осуществляется только по местам разреза. Между полосами матов и поверхностью стен рекомендуется оставить расстояние не менее 25 см, пленочный пол не укладывается в местах предполагаемой установки мебельного гарнитура. Между собой маты фиксируются с помощью обычного скотча.
  • Места разреза медной шины изолируются с использованием битума.
  • В местах подключения электрической проводки на медные контакты устанавливаются зажимы или клеммы, фиксация проводов осуществляется с помощью плоскогубцев. Места подсоединения электрических кабелей и серебряные контакты изолируются.
  • Датчики температуры устанавливаются под инфракрасный пол, в теплоизоляционном отражающем материале под них делаются соответствующие вырезы.
  • Подключение проводов пленочного пола к терморегулятору на стене выполняется в соответствии с инструкцией и схемой подсоединения.
  • Пленочные маты закрываются полиэтиленовой пленкой для дополнительной защиты, после чего укладывается напольное покрытие.

Преимущества и недостатки инфракрасного пола

Широкая область применения инфракрасных теплых полов в жилых помещениях и на промышленных объектах обусловлена их несомненными преимуществами по сравнению с водяными и кабельными теплыми полами. К основным из них относятся:

  • Возможность обогрева локальных зон в помещении (пленочные маты могут быть уложены в произвольном порядке на поверхности пола, к примеру, в зоне отдыха или в проходной области. Выборочный монтаж инфракрасной пленки позволяет рационально расходовать материал и при этом экономить электрическую энергию).
  • ИК-излучение приводит к нагреву поверхности пола, мебели и других предметов, при этом оно не сушит воздух в помещении, что способствует созданию благоприятного микроклимата. Использование пленочных систем предпочтительно в жилых помещениях.
  • Доступная стоимость и короткие сроки монтажа. Комплект системы инфракрасного теплого пола значительно ниже, чем у водяных и кабельных аналогов. Использование пленочных матов не требует заливки стяжки.
  • Инфракрасный пол не боится морозов, поэтому может эксплуатироваться для обогрева частных загородных домов, дач или балконов. Длительное отсутствие владельцев не приведет к ухудшению его работоспособности и снижению технических характеристик. В отличие от аналогов он не требуют особого ухода, к примеру, водяные системы обогрева на зимний период требуют слива воды.
  • Низкая тепловая инерционность пленочных матов позволяет достичь необходимой температуры в помещении спустя несколько минут после включения системы.
  • Экономичность эксплуатации (использование карбоновых нагревательных элементов с высоким КПД позволяет снизить расходы на электрическую энергию).
  • Простота укладки и подключения инфракрасного теплого пола позволяет выполнить все работы даже специалисту без соответствующего опыта и специфических знаний, к тому же монтаж пленочных инфракрасных матов не требует применения специального инструмента.
  • Высокая безопасность эксплуатации. ИК-излучение идентично солнечной энергии, оно не оказывает вреда, а наоборот благотворно влияет на человеческий организм. ИК-излучение широко используется в стоматологии, медицине и других отраслях.

Несмотря на явные преимущества система пленочных полов имеет ряд недостатков, которые важно учитывать при выборе варианта основного или дополнительного обогрева:

  • Стабильная работа системы обогрева зависит от электричества, полноценный обогрев помещения при частых отключениях электроэнергии невозможна.
  • Места укладки нагревательных матов не рекомендуется перекрывать мебелью и другими предметами интерьера, поэтому при смене обстановки помещения или перепланировке потребуется разбирать напольное покрытие и менять размещение пленки. Между предметами гарнитура и поверхностью пола должен оставаться зазор не менее 5 см, полное прилегание мебели к полу приведет к перегреву пленки и ухудшению состояния отделочного покрытия.
  • Укладка пленочного пола под мягкие покрытия (к примеру, ковролин и линолеум) требует настила дополнительного прочного промежуточного слоя, в качестве которого может выступать ДСП, фанера, гипсокартон и т.д., что приведет к повышению уровня пола.
  • Повышенный расход электроэнергии при обогреве большого по объему и площади пространства. По этому показателю инфракрасные полы уступают водяным аналогам.

Правильный выбор и грамотный монтаж системы инфракрасного обогрева позволяют ей исправно прослужить длительное время.

Тёплый пол: мифы и реальные факты

Содержание:

Мифы о тёплых полах

Тёплые полы обрели широкую популярность благодаря высокой эффективности и способности экономить энергию. В статье рассматриваются распространенные мифы об этой системе обогрева и проанализирована их справедливость.

Электрические тёплые полы самой распространенной конструкции состоят из отдельных элементов — нагревательных кабельных двухжильных матов, которые монтируются в пол помещения. Элементы выполнены в форме сетки, на которой размещён нагревательный кабель. Такая особенность позволяет экономить пространство.


Миф №1: "Нагревательные маты потребляют слишком много электричества"

Нагревательные маты, как и любой другой электрический прибор, имеют определенную мощность, от которой зависит степень потребления электрического тока. Но в любом случае для их работы требуется меньше энергии, по сравнению с бойлером или электрическим котлом. Это объясняется наличием терморегулятора — нагревательный кабель работает не постоянно, а только при падении температуры пола. Плитка и стяжка хорошо аккумулируют тепло, поэтому нагревательный элемент чаще находится в отключенном состоянии. К тому же, ежегодная тенденция совершенствования систем обогрева полов привела к тому, что появились экономичные маты, потребляющие до 75 Вт на квадратный метр.

Как рассчитать количество электроэнергии, потребленной тёплым полом?

Для расчёта следует воспользоваться формулой:

W = SхPх0,4

Здесь: S – площадь отапливаемого помещения; Р – мощность прибора; 0,4 – коэффициент, показывающий сколько поверхности пола закрыто напольным покрытием, иными словами – полезная площадь обогрева.

К примеру, если вы взялись подсчитать количество энергии, потреблённой тёплым полом с номинальной мощностью в 130 Вт/м2 в помещении площадью в 20 м2, формула будет иметь вид:

W = 20х130х0,4 = 1040 Вт

Это означает, что тёплый пол при работе потребляет 1,04 кВт в час. Обращаем внимание, что подсчёты очень грубые. Фактическое потребление будет меньше примерно в два раза. Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%. Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений.

Миф №2: "Системы нагрева полов вредны, так как излучают электромагнитное поле"

Из школьного курса физики известно, что при протекании электрического тока через проводник, вокруг него образуется электромагнитное "излучение" или "поле". Разница между этими терминами состоит в длине волны. Слово "излучение" целесообразно применять в том случае, когда длину волны можно сопоставить с её воздействием на окружающие предметы. Рентгеновское излучение, излучение микроволновой печи и т.д. Такие волны могут проникать в тело человека и менять структуру ДНК в клетках. Частота опасной волны измеряется в миллионах герц. В тёплых полах же это значение достигает всего 50 Гц. Для такого явления более применим термин "поле". Оно не способно проникать в организм человека и оказывать какое-либо негативное воздействие.

Производители тёплых полов оснащают изделия специальными вставками из меди или тонкой фольги. Они экранируют электромагнитное излучение и сводят на нет и без того низкие показатели.

 Миф №3: "Тёплый пол трудно подлежит ремонту"

Тёплые полы от надёжных производителей исправно функционируют в течение десятков лет. Если поломка всё-таки случилась, следует найти её причину. Для начала нужно осмотреть терморегулятор и термодатчик. Если они работают нормально, значит причина кроется в механическом обрыве кабеля.

  Стандартные процедуры при обнаружении неисправностей:

  • Отключение устройства от сети;
  • Отсоединение кабеля от терморегулятора;
  • Измерение сопротивления кабеля и его изоляции (допускаются погрешности в 5%).

При высоких показателях сопротивления можно с уверенностью говорить о поломке кабеля. Для обнаружения обрыва применяется высоковольтный генератор или аудиодетектор.

Когда место обрыва найдено, проводятся следующие этапы ремонта:

  • Демонтаж участка напольного покрытия;
  • Вскрытие стяжки;
  • Соединение концов оборванного провод гильзами с помощью пресс-клещей;
  • Изоляция восстановленного участка провода с применением термоусадочной муфты;
  • Проведение стяжки и монтажа напольного покрытия.

Длительность данной процедуры не занимает больше двух-трёх часов. При наличии необходимого инструмента провести ремонт можно самостоятельно. Если его нет – многие ремонтные мастерские предлагают услуги устранения неполадок тёплых полов.

Ремонт терморегулятора

Если причина неисправности заключается в поломке терморегулятора, ремонт выглядит следующим образом:

  • Проводится тестирование клемм соединения всех узлов;
  • Измеряется сопротивление термодатчика;
  • Проводится зачистка клемм и замена термодатчика, если проблема в нем.
Ремонт термодатчика

Термодатчик – устройство, контролирующее температуру пола и отключающее питание при достижении нужных тепловых показателей. При поломке данного элемента конструкции питание на кабель подаётся без перерывов. Это приводит к высокому потреблению энергии и чрезмерному прогревы помещения. Для проверки работоспособности датчика проводятся следующие мероприятия:

  • Отключение устройства от терморегулятора;
  • Измерение сопротивления;
  • Сверка полученных данных с исходными показателями.

При разнице показателей сначала зачищают контакты. Если это не помогло, датчик подлежит замене. Установленный в гофрированную трубу элемент теплого пола заменяется без трудностей, но если он вмонтирован в стяжку, придётся разбирать участок напольного заполнения.

Проблема с низким напряжением питания

Перепады силы тока в сети могут влиять на стабильную работу электрического мата. Для защиты устройства следует использовать стабилизаторы напряжения. Если пол установлен аккуратно с соблюдением всех рекомендаций — срок его непрерывной эксплуатации исчисляется годами.


Миф №4: "Конструкция требует много строительного клея при монтаже"

Перед установкой тёплых матов нужно провести расчёт количества клея. В случае, когда на уложенные нагревательные элементы планируется укладка кафеля, слой клея между ними должен составлять порядка одного сантиметра. Это делается для создания своеобразной подушки между напольным покрытием и электрическими элементами. Равномерно нанесенный клей способствует выравниванию плитки и предотвращению механических повреждений кабеля.

Как рассчитать расход клея?

Для расчёта нужного количества монтажного материала нужно объём клея, необходимый для укладки одного квадратного метра, умножить на площадь помещения. К полученному результату прибавить еще 10% для компенсирования погрешностей.

Толщина нагревательного мата находится в пределах 5 мм. Слой клея – 10 мм. Практика показывает: при установке теплых полов требуется на 20-25% больше клея, чем при обычной укладке плитки. В денежном эквиваленте это несоизмеримо малая цена по сравнению с преимуществами, которыми обладает система обогрева пола.

Миф №5: "Тёплый пол опасен ударом электрического тока"


При разработке нагревающих матов большое внимание отводится безопасности. Практически 85% конструкции пола предназначены для предотвращения электрических пробоев, и лишь оставшиеся 15% – для обогрева пола. Жилы нагревательного кабеля находятся под толстым слоем полимерных оболочек, не проводящих электрический ток. Оболочки выполнены из теплостойкого поливинилхлорида, способного выдерживать температуру до 180 Со. Это значительно выше максимальной температуры нагревательного кабеля. На оболочки накладывается защитная фольга, после чего всё это покрывается еще одним слоем ПВХ. Положение кабеля надёжно фиксируется в полу, что исключает возможность повреждений. Совокупность плотной изоляции в несколько слоёв и невозможности повреждений кабеля, позволяет монтировать пол в комнатах с высокой влажностью – ванной, кухне и т.д.

На практике это означает, что ни пролитая воду, ни сырость, ни паровая влага не могут поспособствовать удару электрического тока. Изделие полностью безопасно.

"Тёплый пол сушит воздух и поднимает пыль" – температура нагревателя находится в пределах 45 Со, температура поверхности пола – около 27 Со. Таких показателей не достаточно для осушения воздуха в помещении. Поток тёплого воздуха, поднимающийся от пола вверх, также не достаточно плотный для поднятия частиц пыли. Таким образом, использование тёплого пола никак не нарушает домашний микроклимат.

Распространённые мифы о тёплых полах не подтверждаются реальными фактами, а польза от их использования действительно высока. Не нужно отказывать себе в покупке такого элемента обогрева только на основании ничем не подтвержденной информации.

Типы нагревательных полов

Существует два основных типа электрических нагревательных матов – одножильные и двужильные. В первом варианте в качестве нагревательного элемента выступает специальный кабель. При укладке оба конца кабеля нужно подсоединить к терморегулятору, то есть начало и конец подключить к одному месту. Особенность данного типа в том, что при работе он излучает электромагнитное поле. Оно не опасно для человека, поэтому нагревательные маты размещают в жилых помещениях. Одножильный пол стоит дешевле двужильного аналога. Он часто размещается на кухне или в ванной.

Двужильный мат – более совершенный вариант тёплого пола. В нём, помимо нагревательного кабеля, присутствует также изолированный электрический провод. С одной стороны они соединены и размещены в муфту, со второй подсоединены к терморегулятору. Такое решение позволяет гасить электромагнитное поле. Двужильный мат более прост в монтаже, так как его установку можно закончить в любом месте в помещении – второй конец не нужно подсоединять к термостату.

Другой критерий, по которому различают нагревательные системы – мощность. От неё зависит количество потребляемой энергии, площадь обогрева помещений, время достижения оптимальной температуры поверхности напольного материала. Чем больше площадь комнаты, тем более мощные маты следует выбирать.

Надёжность полов от одного производителя не зависит от типа нагревательных матов.

Виды тёплых полов

Помимо электрических нагревательных матов, существует и другой вид обогревательных систем – водяной. По сути, он представляет собой радиатор водяного отопления, размещенный под напольным покрытием. Такая система встречается довольно часто – в коттеджах, загородных домах, квартирах жилых комплексов и кладовых помещениях. Радиаторы могут подключаться как к центральному отоплению, так и к автономной системе отопления. Каждый хозяин самостоятельно выбирает тип подключения, исходя из особенностей дома и финансовых возможностей. К достоинствам водяного тёплого пола можно отнести равномерное распределение тепла по квартире, в отличие от установленных вертикально по отношению к стенам радиаторов.

Преимущества системы «тёплый пол»

  • Размещение систем "тёплый пол" не занимает свободное пространство в доме. Для их монтажа требуется всего несколько сантиметров пола. Нагревательные элементы размещают под плитку или другое напольное покрытие.

  • Простота монтажа – любой человек, не обладающий специальными навыками, может быстро понять принцип работы системы и особенности её установки.

  • Экономия электричества – нагревательные маты равномерно распределяются по всей площади дома, что позволяет быстро прогреть пол. При этом требуется много энергии, по сравнению с альтернативными нагревательными приборами.

Сфера применения

Благодаря описанным выше преимуществам нагревательные маты находят широкое применение в жилых помещениях, загородных домах, коттеджах. Особенно востребованы они в тех комнатах дома, где полы всегда холодные — ванные комнаты, кухни, спальни, технические помещения и т.д. Установленные нагревательные системы не только повышать комфорт проживания в доме, но также предотвращают простудные заболевания, связанные с хождением по холодному полу.

Читайте также:
