Теплый пол для квартиры

Теплый пол – система отопления, которая позволяет создать комфортное покрытие пола за счет расположения нагревательных элементов в его конструкции.

В отличие от классических настенных обогревателей эта система позволяет равномерно распределить температуру по помещению: благодаря расположению элементов отопления в конструкции пола нагретый воздух поднимается снизу-вверх к потолку, в результате физического явления конвекции. Таким образом, покрытие пола становится теплым и комфортным и над ним не появляется холодной воздушной прослойки.

Системы обогрева полов бывают следующих видов:

  • Водяной теплый пол. Представляет собой контур из труб, теплоносителем в котором является вода. Нагрев воды может осуществляться как от центрального отопления, так и от индивидуального котла. Этот тип отопления чаще всего используется в частных домах благодаря его экономичности. Для квартир и лоджий данный вариант не применим, так как подключение к центральному отоплению требует согласования управляющей компанией и перерасчета давления в трубах.
  • Электрический теплый пол. Подразделяется на кабельный и пленочный инфракрасный. Такой вариант применим повсеместно в обоих его исполнениях.
  • Электро-водяной. Данный тип появился недавно, представляет собой систему, где жидкий теплоноситель в трубах разогревается с помощью электрического кабеля.

Различают следующие способы укладки:

  • Внутри цементно-песчаной армированной стяжки. Такой способ предполагает использование водяного или кабельного электрического теплого пола. Трубы или кабели располагаются внутри стяжки толщиной от 50 мм, которая, в свою очередь, укладывается сразу на ПЕНОПЛЭКС®. Ниже рассмотрена технология монтажа этого наиболее распространенного решения.
  • Непосредственно перед укладкой финишного покрытия. Такой способ может использоваться для инфракрасных отопительных пленок. На ровное бетонное основание укладывается ПЕНОПЛЭКС®, затем сборно-листовая стяжка из ГВЛ/ЦСП толщиной 20 мм, после нагревательные пленочные элементы и финишное покрытие (например, плитка).

Необходимость теплоизоляции

Из-за расположения системы теплый пол в перекрытии или полу первого этажа теплопередача между слоями конструкции очень велика. Иными словами, расход энергии на отопление тратится на обогрев бетонных конструкций, или слоя грунта под зданием, или нижележащих помещений (квартира соседей, подвал или неотапливаемое помещение в доме). Для того, чтобы свести к минимуму лишние траты на отопление используется теплоизоляция, которая изолирует нагреваемое помещение, значительно снижая расходы на его эксплуатацию.

Производители систем «теплый пол» рекомендуют именно экструзионный пенополистирол в качестве их теплоизоляции.

Преимущества теплоизоляции ПЕНОПЛЭКС® в качестве утеплителя под теплый пол
  • Отличные теплозащитные свойства. Расчетный коэффициент теплопроводности ПЕНОПЛЭКС® составляет 0,034 Вт/м·К, что в десятки раз ниже, чем у традиционных стройматериалов.
  • Стабильность теплотехнических характеристик. Благодаря мелкоячеистой структуре ПЕНОПЛЭКС® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.
  • Безопасность. Материал изготовляется только из первичного сырья — высококачественного полистирола — без применения отходов переработки пластмасс, которые могут ухудшать технические характеристики материала и снижать его безопасность. ПЕНОПЛЭКС® не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.
  • Высокая прочность на сжатие (не менее 0,12 МПа).
    ПЕНОПЛЭКС® выдерживает серьезные нагрузки, к тому же не крошится и не осыпается как в процессе монтажа, так и в течение всего срока эксплуатации.
  • Долговечность. Долговечность ПЕНОПЛЭКС® от 50 лет и более.

Техническое решение системы «теплый пол» с ПЕНОПЛЭКС®


Технология монтажа

  • Выравнивание поверхности, на которой обустраивается «пирог» пола с помощью выравнивающей цементной стяжки или мелкозернистых насыпных материалов. Необходимо устранить локальные неровности размером более 5 мм.

  • Плиты ПЕНОПЛЭКС ФУНДАМЕНТ® укладывают на ровное основание в шахматном порядке без крепежа. Возможна укладка в один или несколько слоев.

  • По периметру помещения укладывают демпферную ленту из вспененного полиэтилена или плиты ПЕНОПЛЭКС КОМФОРТ® 20 мм нарезанные по высоте будущей стяжки. Это необходимо для исключения деформаций и трещин в стяжке в результате ее температурного расширения.

  • Стыки между листами ПЕНОПЛЭКС® проклеивают алюминиевым скотчем для предотвращения возможной утечки цементного «молочка» от стяжки в стыки теплоизоляции.

  • Укладка кабелей электрического теплого пола или труб водяного непосредственно на ПЕНОПЛЭКС®. Подключение и проверка работоспособности системы, в случае водяного отопления обязательно трубы заполняются водой, чтобы не деформировать их во время заливки стяжки.

  • Укладка арматурной сетки на пластиковые фиксаторы (стульчики), обычно используют сетку с ячейками 100х100 мм и диаметром арматуры 3-4 мм.

  • Выполняется цементно-песчаная стяжка толщиной не менее 50 мм с выравниванием по маякам.

  • Финишный слой пола — плитка, ламинат, паркет.

Теплый пол на Пеноплекс: преимущества утеплителя

Пеноплекс – один из востребованных плитных утеплителей, сегодня он широко используется как для утепления пола, так и в иных энергосберегающих работах. Его можно использовать в любых помещениях, он применяется и в квартирах, и в загородных частных домах. Теплый пол на пеноплекс укладывают часто, это один из самых удобных способов предотвратить рассеивание теплового потока в неправильных направлениях. Его использование позволит обогревать именно комнату, а не подвал или плиты перекрытия.

Пеноплекс, уложенный на пол

Преимущества использования пеноплекса

Пеноплекс для теплого водяного пола остается одним из самых востребованных вариантов. Он отличается низкой теплопроводностью, и это только один из его плюсов. Этот утеплитель стоит выбрать по нескольким причинам:

  1. Простота укладки. Для монтажа утеплительного слоя достаточно уложить на пол плиты пеноплекса, соединив их между собой строительным скотчем.
  2. Материал способен выдерживать большие нагрузки, поэтому в комнате можно будет ставить любую мебель, и самый большой вес не скажется  на прочности и надежности пола. В этом выгодное отличие от пенопласта, который прочностью не отличается.
  3. Пеноплекс легко резать, он соответствует всем требованиям экологической безопасности. Это дорогой, но очень удобный материал, что объясняет высокий спрос.
  4. Этот утеплитель не впитывает влагу и не разрушается от воды.

Толщина утеплительного слоя зависит от нескольких факторов, но стандартным вариантом для укладки станет слой покрытия толщиной в 2-3 см. Это уже позволит обеспечить достаточное утепление и теплоизоляцию.

Теплый пол на пеноплексе

Важно! Если требуется монтировать теплый пол на грунт, то сначала насыпается и утрамбовывается песчаный слой, кроме того, толщина листов пеноплекса должна составлять не менее 4 см.

Технология создания стяжки с пеноплексом

Создание основания под теплый пол начинается с выравнивания поверхности пола и укладки утеплителя по всей поверхности. Он должен плотно прилегать к стенам, чтобы тепло не уходило напрасно. Материал укладывается встык, швы можно соединять или скотчем, или специальной лентой. Сверху на слой пеноплекса укладывают лист гидроизоляции: это рубероид, пергамин, можно использовать даже простую полиэтиленовую пленку. Ее назначение – не допустить попадания влаги из цементной стяжки на утеплитель. Хотя пеноплекс не впитывает ее, она не сможет высохнуть, поэтому в помещении скоро будет очень сыро.

Заливка стяжки теплого пола

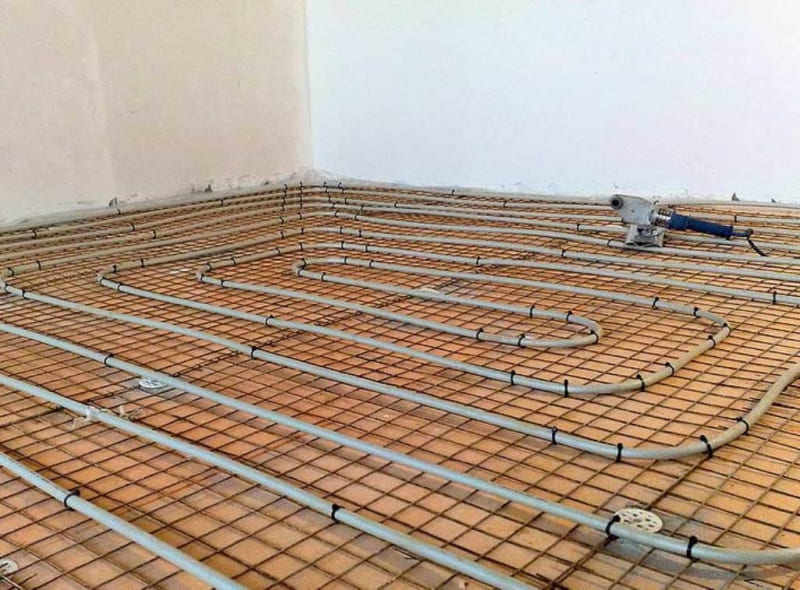

После этого на пленку укладывают армирующую сетку, к которой прикрепляются трубы водяного пола.

Их закрывают стяжкой, которую можно изготавливать как из обычного бетонного раствора, так и с помощью специальных смесей. Второй вариант выгоднее, так как сохнуть основание будет в несколько раз быстрее, и на работу потребуется значительно меньше времени. После ее высыхания можно укладывать чистовое покрытие любого типа. Монтаж пола на пеноплекс по силам  1 человеку, но лучше пригласить помощников.

Вконтакте

Facebook

Twitter

Google+

Какой выбрать утеплитель для пола под стяжку: технические характеристики

При выполнении работ по теплоизоляции жилья следует помнить, что одним из ключевых моментов является утепление пола. Многие хозяева квартир и частных домов не уделяют этому вопросу должного внимания, а зря –поверхность неутеплённого пола может стать путём для ощутимых потерь тепла.

Существует много различных способов и материалов для теплоизоляции пола – современные строительные технологии предлагают массу вариантов для любых условий и финансовых возможностей.

Рассмотрим, каким образом и при помощи каких материалов можно сделать утепление бетонного пола.

Утепление бетонного пола пенополистиролом

Некоторые строители в качестве самого подходящего способа теплоизоляции бетонного пола предлагают положить пенопласт под стяжку. Но более удачным решением является пенополистирол (его ещё называют экструдированным полистиролом или пеноплексом). Это утеплитель нового поколения – его часто путают с пенопластом и визуально они похожи. Но технология изготовления пенополистирола несколько иная, чем у пенопласта – поэтому у него более прочные межмолекулярные связи в структуре. Он состоит из воздуха и вспененного полистирола и на сегодняшний день является одним из самых широко используемых теплоизоляторов.

Выпускают пенополистирол в виде жёстких плит различной толщины – от 20 до 1000 мм. Выбор толщины плиты зависит от того, насколько серьёзное утепление требуется. Рассмотрим подробнее свойства этого материала, ставшие причиной такой популярности:

  • Высокие теплоизолирующие и звукоизолирующие свойства.
  • Влагоотталкивающие характеристики.
  • Влагостойкость – он не утрачивает своих свойств во влажной среде.
  • Долговечность.
  • Высокая устойчивость к нагрузкам на сжатие.
  • Нетоксичность – он не выделяет вещества, вредные для здоровья человека.
  • Высокая экологичность – отлично взаимодействует с человеческим организмом.
  • Малый удельный вес – этот фактор существенно облегчает транспортировку и монтаж.
  • Отличная обрабатываемость механическим путём при помощи самых простых инструментов.
  • Стойкость к перепадам температур.
  • Доступная цена.

Благодаря всем этим факторам, пенополистирол широко используется для теплозащиты различных участков зданий в современном строительстве.

Утепление бетонного пола полистиролом пошагово выглядит следующим образом:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Дожидаемся высыхания раствора и делаем гидроизоляцию. Для этого намазываем стяжку битумной мастикой либо кладём рубероид. Рубероид выкладываем внахлёст, склеивая края при помощи битумной мастики или нагревая их и прижимая друг к другу.
  • Поверх гидроизоляции кладём пенополистирол – плиты располагаем встык в шахматном порядке. Края замазываем клеем либо монтажной пеной. Излишки пены обрезаем ножом.
  • Поверху кладём ещё слой гидроизоляции – плотный полиэтилен. Края склеиваем между собой при помощи скотча.
  • Поверх гидроизоляции кладём армирующую сетку и заливаем бетонной стяжкой.
  • Дожидаемся полного высыхания раствора, намазывая периодически поверхность пола водой для того, чтобы избежать образования трещин.
  • Монтируем поверх бетонного покрытия финишную поверхность пола.

Если мы хотим сделать систему тёплого водяного контура, поверх гидроизоляции, уложенной на пенополистирол, выкладываем трубы. Фиксируем его армирующей сеткой и заливаем стяжку. В этом случае после высыхания стяжки тёплый пол включать нужно постепенно, чтобы избежать растрескивания раствора.

Теплоизоляция при помощи керамзита

Для теплоизоляции нижнего уровня помещения можно использовать керамзит. В переводе с греческого это слово значит «обожжённая глина».

Керамзит получают методом спекания вспучивающихся тугоплавких глин с добавлением различных присадок. Производят керамзит в виде гранул разного диаметра и используют либо для добавления в цементный раствор, либо насыпом.

Рассмотрим характеристики этого материала:

  • Отличные звукоизолирующие и теплоизолирующие свойства.
  • Влагостойкость.
  • Высокая экологичность.
  • Нетоксичность.
  • Маленький удельный вес.
  • Доступная цена.

Утепление пола при помощи керамзита выглядит следующим образом:

  • Выравниваем поверхность и утрамбовываем её, если кладём пол на грунт.
  • Стелим слой гидроизоляции – плотный полиэтилен. Стыки тщательно склеиваем скотчем. Края гидроизоляции возле стен загибаем так, чтобы они были не ниже краёв керамзита.
  • Насыпаем керамзит – смесь из гранул разного размера. Разный размер гранул для того, чтобы как можно лучше заполнить все выемки и пустоты. Слой теплоизолятора должен быть не менее 30 сантиметров.
  • Выравниваем керамзитовую поверхность.
  • Заливаем «молочко» — жидкий раствор цемента. Это делается для того, чтобы гранулы утеплителя сильнее схватились между собой.
  • Заливаем стяжку из бетона.
  • Ждём высыхания раствора и монтируем финишное покрытие.

Теплоизоляция пола при помощи пенофола

Современные строительные технологии предлагают новейшие разработки – например, фольгированные утеплители. Они состоят из теплоизолирующего слоя и одного или двух слоёв фольги. Фольга имеет очень высокий коэффициент теплопередачи, как и любой металл, поэтому использовать её для утепления нецелесообразно. Однако часто используются отражающие свойства фольги – она отражает тепловое излучение внутрь помещения.

Для утепления под стяжку чаще всего используют пенофол – материал на основе вспененного полиэтилена с односторонним или двухсторонним фольгированным слоем.

Пенофол отличается отличными теплоизолирующими и звукоизолирующими характеристиками, он абсолютно влагонепроницаем, высокоэкологичен и нетоксичен. Пенофол хорошо держит перепады температур, долговечен и его маленькая толщина делает его очень удобным для использования в работах по теплоизоляции.

Пошагово процесс теплоизоляции пола пенофолом выглядит так:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Укладываем пенофол встык и склеиваем края специальной алюминиевой лентой. Размещаем его фольгированным слоем вверх.
  • Если хотим монтировать систему тёплого водяного контура, поверх пенофола выкладываем водяной контур и фиксируем армирующей сеткой. Если водяной контур не кладём, армирующую сетку натягиваем поверх пенофола. Гидроизоляция при его использовании не нужна.
  • Заливаем бетонную стяжку. Дожидаемся её высыхания, смачивая поверхность водой.
  • Монтируем финишное покрытие.

Заключение

При проведении работ по теплоизоляции помещения не следует забывать об утеплении нижнего уровня.

Неутеплённый пол может стать причиной очень серьёзных утечек тепла из помещения даже при отлично теплоизолированных других участках. Современные строительные технологии предлагают различные варианты методов и теплоизоляционных материалов для утепления под стяжку.

Выбор материала и метода утепления зависит от условий, от типа помещения, от финансовых возможностей владельца. Широкий спектр предлагаемых возможностей поможет вам сделать своё жильё по-настоящему уютным и гостеприимным.

Технология и монтаж водяного теплого пола

Прежде чем приступить к монтажу водяного теплого пола, нужно произвести несложный просчет материалов необходимых для укладки теплых полов водяных. Из материалов нам понадобится следующее:

  • теплоизоляция;
  • демпферная лента;
  • труба для водяного пола;
  • якорные скобы;
  • коллекторный блок;
  • фитинги для монтажа трубы к коллектору.

Имея на руках план этажа или хотя бы представление расположения комнат с площадью каждой комнаты совершенно не трудно посчитать количество всех материалов для монтажа теплых полов водяных. Теперь более подробно о расчете материалов:

Теплоизоляция. В качестве теплоизоляции – оптимально использовать экструдированный пенополистирол «пеноплэкс». Для первого или цокольного этажа частного дома толщина «пеноплэкса» должна быть не менее 3 см, а лучше 5 см, для второго этажа 2-3 см, если речь идет о квартире – 2 см. Крайне не рекомендуется использовать дешевые, тонкие, фольгированные теплоизоляторы, 0,5 – 1,5 см, из вспененного полиэтилена «пенофол», они не обладают достаточной теплоизоляцией и сплющиваются под весом цементно-песчаной стяжки.
Площадь теплоизоляции берется из расчета всей отапливаемой площади + площадь котельной (в котельной, как правило, не укладывается теплый пол водяной, в неё и так приходят все контура водяного пола которые так же отдают тепло).

Демпферная лента. Количество демпферной ленты равно сумме всех периметров отапливаемых помещений.

Труба. При монтаже теплых водяных полов используют следующие трубы: трубы из «сшитого» полиэтилена, метало-пластиковые, трубы из гофрированной нержавеющей стали.
Обычно, шаг трубы – расстояние между двумя уложенными трубами водяного контура равно 20 см., исходя из этого, в 1 кв.м будет 5 погонных метров трубы (если шаг 15 см то в 1 кв.м будет 6,7 п.м, если шаг 25 – 4 п.м.).

Якорные скобы. Расход якорных скоб составляет 10-12 шт на 1 кв.м.

Коллекторный блок. В зависимости от того сколько комнат будет отапливаться, столько и будет контуров (петель) водяного теплого пола. Если помещения маленькие – их можно объединить в один контур, если помещение большое – лучше смонтировать в нем 2 или более контуров водяного пола. Длинна одного водяного контура не должна превышать 100 п.м что соответствует 20 кв.м площади. Количество контуров водяного пола и укажет Вам на какое количество выходов Вам необходим коллектор. Если вы сомневаетесь в количестве контуров или в будущем могут понадобится еще коллекторные выходы – берите коллектор с большим кол-вом выходов, лишние можно будет заглушить заглушкой.

Фитинги. Для подключения трубы водяного контура к коллектору нужен специальный фитинг. Ввиду того что контур имеет два конца, количество фитингов равно количеству водяных контуров умноженному на 2.

Основные этапы монтажа теплого пола водяного

  1. Этап. Перед началом монтажа теплого пола водяного, необходимо подготовить поверхность – очистить ее от строительного мусора, делать предварительную стяжку совершенно не обязательно.

  2. Этап. Укладка теплоизоляции. Листы теплоизоляции укладываются на очищенную и относительно ровную поверхность пола и прибиваются дюбель-грибом.

  3. Этап. Демпферная лента. Низ стены отапливаемого помещения оклеивается демпферной лентой. Ширина демпферной ленты должна быть на 2-3 см шире толщены стяжки. Лента компенсирует тепловое расширение бетонной стяжки снимая со стяжки напряжения связанные с расширением.

  4. Этап. Монтаж трубы водяного теплого пола. Существует 3 основных варианта укладки трубы теплого пола водяного: улитка или спираль (рис. 1), простая змейка (рис. 2), двойная змейка (рис. 3). Труба крепится к теплоизоляции при помощи якорной скобы. Еще, как вариант, можно теплоизоляцию застелить стальной металлической сеткой и к ней уже крепить трубу обычными монтажными хомутами (стяжками).

  5. Этап. Монтаж коллектора. После того как все контура уложены – необходимо смонтировать коллектор. Труба водяного теплого пола монтируется к коллектору по средствам коллекторного фитинга.

  6. Этап. Опрессовка системы. На последнем этапе монтажа теплых полов водяных, система, при помощи ручного или автоматического насоса, заполняется теплоносителем и ставится под давление 1-3 бар.

После того как все работы по монтажу системы теплого пола водяного закончены, необходимо залить водяные контура системы бетонной стяжкой поверх которой укладывается чистовое напольное покрытие.


Основные 3 этапа монтажа водяного теплого пола в квартире и в коттедже.

Производитель вспененного полистирола (EPS)

Thermo-Snap™ (запатентовано) и теплоизоляция для пола

Пенополистирол (EPS) обеспечивает превосходное значение теплопроводности, исключающее эффект теплоотвода. Теплоотвод – это тепло, поглощаемое почвой под системой обогрева полов. В некоторых приложениях желателен радиатор, но в большинстве жилых помещений это может вызвать проблемы. После отключения системы подогрева пола тепло уходит из почвы под ним, в результате чего температура в помещении постоянно повышается, что делает помещение некомфортным.EPS снижает этот эффект и обеспечивает более быстрый контроль температуры в помещении. При установке системы теплого пола не забудьте обеспечить достаточную изоляцию пенополистирола под плитой.

Высокопрочная пена Benchmark High-Density EPS идеально подходит для систем полов с подогревом. Или выберите Thermo-Snap™ ( запатентованная ), наши изоляционные панели размером 4 фута на 4 фута в пол, в которые легко вставляются излучающие трубы. Поскольку трубки остаются на месте, плавания или смещения не происходит.Эта система устраняет необходимость в непрерывных скобах, сокращает трудозатраты и экономит затраты на бетон.



Прочтите, загрузите или распечатайте нашу брошюру о EPS высокой плотности.







Достигните R-значения 10 (R-10) или выше с изолированными панелями Thermo-Snap™, если это требуется местными нормами. Нажмите, чтобы получить дополнительные технические данные о соответствии требованиям R10.









Прочтите нашу новостную статью о преимуществах и использовании Thermo-Snap ™.

Прочтите, загрузите или распечатайте нашу брошюру Thermo-Snap™.

Посмотрите нашу таблицу физических свойств Thermo-Snap™.

Прочтите, загрузите или распечатайте нашу листовку с вариантами доставки Thermo-Snap™.

  Посмотрите видео ниже, чтобы узнать, как наши панели обогрева пола Thermo-Snap™ могут работать на вас, а затем позвоните нам сегодня по телефону 800-658-3444 или 605-886-8084, чтобы получить бесплатное предложение.

Benchmark Foam, Inc., 401 Pheasant Ridge Drive, Уотертаун, Южная Дакота 57201

Телефон 605-886-8084   Бесплатный номер 800-658-3444   Факс 605-886-8099

Radiant Flooring — панели с подогревом пола

ПЕННЫЕ ИЗОЛЯЦИОННЫЕ ПАНЕЛИ

Подрядчики, занимающиеся новым строительным проектом, могут, в частности, воспользоваться преимуществами нашей пеноизоляционной панели для лучистого тепла. Наиболее очевидным преимуществом является простота установки Radiant Flooring. Каждая панель изготовлена ​​из пенополистирола, который может легко подниматься и перемещаться одним человеком.

Спецификации пеноизоляции новой конструкции
Размер трубки 1/2″ и 5/8″
Размер 4’x4′
Толщина 2 дюйма
Значение R 10.3 или выше
Внутренние запирающие панели
Пенополистирол высокой плотности







Добавление или переделка комнаты — это прекрасная возможность внедрить лучистое отопление в дом. Лучистое отопление предоставляет домовладельцам и строителям экономичную альтернативу традиционному воздушному отоплению.

С точки зрения строительного подрядчика, для правильной установки тепловой панели Radiant Flooring требуется относительно немного дополнительных технических знаний. На самом деле, мы упростили процесс установки, сделав нашу панель отличной для профессионалов или домовладельцев, которые делают все своими руками.

Пожалуйста, посмотрите наше демо-видео по установке реконструкции ниже, чтобы увидеть, насколько легко установить Radiant Flooring.

Спецификации панели ремоделирования
Размеры панели 2 фута х 3 фута
Толщина 1″
Размер трубы 1/2″
Значение R Среднее 4.3
Светоотражающее покрытие
Пенополистирол высокой плотности





  • Легкий вырез для установки
  • Светоотражающий алюминиевый верх
  • 1-ступенчатая установка
  • Установка дополнительной изоляции не требуется
  • Спецификации балочной панели
    Размер 4 фута х 7 футов
    Трубка 1/2″
    Толщина 1″
    Значение R В среднем от 4 до 7



Щелкните здесь, чтобы получить дополнительную информацию, или позвоните Райсу Эсбери по телефону 763-383-8386 —  [email protected] ком



Подземная изоляция полов с подогревом – Insulfoam

Подземная изоляция в полах с лучистым подогревом

Зима уже близко. В условиях быстрого снижения температуры многие обращаются к системам отопления своих домов, гаражей и магазинов, чтобы защититься от холода. Тем не менее, традиционные методы, используемые для поддержания этого уютного внутреннего климата, могут привести к заоблачным счетам за коммунальные услуги.

Вход в теплый пол.Впервые реализованное древними римлянами, это решение для отопления было обновлено известным архитектором Фрэнком Ллойдом Райтом в 20 веке. Согласно этому старому дому, «в излучающей установке тепло обеспечивается трубами с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые объекты, с которыми сталкиваются, которые, в свою очередь, излучают захваченное тепло».

В домах, мастерских и подвалах, расположенных ниже уровня земли, правильно изолированный теплый пол может быть более термически эффективным, чем традиционные радиаторные или вентиляционные системы. Эта повышенная тепловая эффективность может значительно сэкономить бюджет домовладельцев и профессионалов. Давайте посмотрим:

Теплые полы в подвалах, гаражах и мастерских

Мы все знакомы с поговоркой «тепло поднимается вверх», из чего следует, что адекватное отопление помещений на уровне земли может быть трудным и дорогостоящим. Чаще всего такие области, как подвалы, гаражи и отдельные мастерские, строятся на бетоне, материале, который еще больше усугубляет проблемы с отоплением из-за его плохих изоляционных свойств.

Несмотря на то, что бетон как изолятор имеет свои недостатки, он является идеальной основой для систем лучистого отопления. Чтобы реализовать эту технологию, профессионалы или энтузиасты-любители могут встроить трубы с горячей водой в бетонную плиту или прикрепить электрические нагревательные элементы к верхней части чернового пола. Результатом является более естественная передача тепла от пола вверх, в отличие от более неэффективных методов, при которых нагретый воздух циркулирует по кругу. Фактически, «излучающая система может работать на 25 процентов эффективнее, чем система с принудительной подачей воздуха», согласно веб-сайту домашних советов bobvila.ком.

Правая подкровельная изоляция

Для дальнейшего повышения энергосберегающего потенциала лучистых полов с подогревом рассмотрите возможность теплоизоляции ниже уровня пола. В то время как тепло из водопроводной трубы или электрического кабеля действительно излучается вверх с теплым полом, тепло также расточительно излучается влево, вправо и ниже нагревательного элемента. Это, в свою очередь, приводит к тому, что бетонная плита становится частью общей тепловой массы или частью материала, поглощающего и сохраняющего тепло.Чем выше тепловая масса, тем больше времени требуется для полного прогрева пола.

Однако при установке изоляционных материалов Insulfoam под трубой или кабелем изоляция более эффективно направляет лучистое тепло вверх через пол, теряя меньше энергии. Добавление изоляции из пенополистирола (EPS) также помогает создать тепловой барьер между источником тепла и бетонной плитой, сокращая время нагрева пола.

Более того, изоляция из пенополистирола обладает впечатляющими значениями теплопроводности, а также устойчивостью к влаге, плесени и грибку, повышая эксплуатационные характеристики и срок службы ниже уровня земли.Плиты EPS также помогают создать плоскую, ровную поверхность, что облегчает установку нагревательных элементов и готового пола.

Итак, если вы хотите отремонтировать или построить подвал, гараж или мастерскую, рассмотрите полы с подогревом в сочетании с изоляцией из пенополистирола, чтобы получить наибольшую отдачу от затраченных средств. Поговорите с вашим местным представителем Insulfoam, чтобы установить подходящую изоляцию ниже уровня земли сегодня.

Установка систем лучистого обогрева пола

При установке системы лучистого отопления тип используемого пола будет определять способ ее установки. Давайте посмотрим на различия между лучистой бетонной плитой и подвесным полом.

Для лучистой бетонной плиты первым элементом, который мы устанавливаем, является пароизоляция. Грунтовые воды могут смыть БТЕ с нагретой плиты. Пароизоляция служит для предотвращения попадания воды на дно плиты.

Следующий пункт — утепление плиты. Государственный энергетический кодекс диктует значение r для подплитной и краевой изоляции. Тепло отходит от труб во всех направлениях, поэтому надлежащая изоляция помогает направлять тепло вверх и в кондиционируемое пространство.Для полов обычно используется плита из экструдированного пенополистирола с минимальной прочностью на сжатие 25 фунтов на квадратный дюйм. Следует избегать использования пенополистирола, так как он подвержен повреждению насекомыми.

Трубку можно прикрепить к пенопластовой плите скобами из пенопластовой плиты или привязать к повторному стержню или проволочной сетке. Следует следить за тем, чтобы на трубке не было острых краев, чтобы избежать ее повреждения.

Если вы используете источник тепла с очень низкой температурой, такой как геотермальный тепловой насос, вам следует использовать метод сетки или повторного стержня и протягивать сетку к центру плиты во время заливки.Это позволит максимальному переносу БТЕ на поверхность с более низкой температурой воды.

Еще одно соображение с излучающей бетонной плитой – это напольные покрытия. Если вы используете твердую поверхность, такую ​​как керамика, камень или сланец, подрядчик по укладке полов должен нанести мембрану для изоляции трещин, чтобы предотвратить переход бетонных трещин на поверхность. Кроме того, имейте в виду, что твердая древесина, ковер и набивка имеют значения r и могут значительно снизить теплоотдачу.

Для подвесных полов , можно использовать три метода: тонкие бетонные/гипсобетонные плиты толщиной 1-1/2 дюйма, системы деревянных и алюминиевых пластин толщиной 5/8 дюйма над полом или системы крепления скобами под полом. Каждый из этих методов имеет преимущества и недостатки.

Тонкая плита толщиной 1-1/2 дюйма требует, чтобы все внутренние и внешние стены были построены на дополнительных пластинах для размещения заливки толщиной 1-1/2 дюйма. Кроме того, шпалы должны быть установлены, если желателен пол из твердой древесины, прибитый гвоздями.Тем не менее, это относительно простой способ установки. Тепловая масса также делает комнату более тихой.

Система 5/8-дюймовых деревянных и алюминиевых пластин более трудоемка, поскольку панели требуют резки и подгонки по заранее разработанному макету. С другой стороны, поскольку это система с тонким полом, время отклика обычно быстрее.

Наконец, системы скрепления, как правило, являются наименее дорогостоящими, но наименее эффективными из трех, в первую очередь потому, что черновой пол и готовый пол создают большую изоляцию над обогреваемой трубой и алюминиевой панелью.После установки системы скрепления не забудьте добавить отражающую изоляцию из пузырьковой фольги к нижней части балок пола, чтобы помочь отвести тепло обратно к задней стороне пола.

Системы сшивания без металлических пластин создают проблемы. Поскольку нет металлических пластин, помогающих отводить тепло от труб к полу, для подачи БТЕ требуются более высокие температуры. Более высокие температуры заставляют трубы расширяться и сжиматься с большей скоростью, чем более низкие температуры, что, в свою очередь, вызывает шум трения в решетке труб, который будет передаваться в жилые помещения.

При установке излучающей системы обязательно изучите ее, так как существует множество различных методов. К каждому из них применимы основные правила: воздух вокруг трубки является изолятором, а БТЕ должны как можно эффективнее попасть из воды на поверхность пола.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите сайт mybryantdealer.com, чтобы найти ближайшего к вам дилера Bryant!

Пенопласт

XPS для системы подогрева пола производитель из Китая Feininger (Nanjing) Energy Saving Technology Co., ООО

Панель системы теплых полов

Панель системы теплых полов Панель, имеющая обратную сторону на другую сторону, является эффективным теплоизоляционным материалом в системе теплых полов.

Горячие трубы можно установить в канавки, если плита XPS покрыта алюминиевой фольгой или алюминиевой панелью, энергия может распределяться эффективно и равномерно.



Характеристики:

· Предварительно уложен для водопада

· Легкий доступ, уровень пола идеально подходит для пожилых людей или инвалидов

· Используется для создания влажных помещений или закрытых душевых

· Безвреден для окружающей среды (не содержит CFC и HCFC)

· Предварительно сформирован (не требует квалифицированной укладки водопада)

 · Можно прикрепить к деревянным или бетонным полам

Установка Панель теплого пола:

1.Для плитки

A) Очистите существующий пол и убедитесь, что он ровный

B) Приклейте алюминиевую ламинированную теплоизоляционную плиту на пол

C) Соедините панель алюминиевой лентой

D) Вставьте трубу в пазы .

E) Укладка плитки на клей для плитки.



2. Для деревянного пола

A) Очистите существующий пол и убедитесь, что он ровный

B) Уложите на пол изоляционную плиту для обогрева пола

C) Уложите алюминиевый лист на изоляционную плиту для обогрева пола

D) Соедините панель алюминиевой лентой

E) Вставьте трубу в пазы.

f) Установить деревянный пол


8

XPS

кг / м3

38

теплопроводность, 90 дней, 10 ° C

W / MK

0,03 ~ 0,036

прочность на сжатие на 10% прогиб или выход, (вертикальный)

KPA

Прочность на растяжение 9

KPA

KPA

Абсорбция воды

Vol-%

<= 1.00%

Капиллярность

ноль

ноль

Коэффициент линейного теплового расширения

мм / мК

0,07

Пределы температуры

° C

° C

-50 ° C, + 75 ° C

Доступных размеров:

8 Толщина длина ширина труба 25 мм 1200 600мм OD16mm 28мм 1200 600мм OD16mm 30 мм 1200 600мм OD20mm

Другие размеры могут быть произведены, соответственно,

Наши услуги

Производство новых CE / I Итак, панель системы нагрева пола

Выполнить онлайн-контроль качества и тестирование изоляционного материала перед отправкой

упаковка XPS пена в полиэтиленовом пакете

выпуск тестовый отчет

Корабль материал по полной контейнерной нагрузке

Сделать расположение транспортировки

Проинструктируйте, как применять панель обогрева пола.



Информация о компании

Feininger является первым профессиональным производителем экструзионной линии XPS и плит из пенопласта XPS в Китае. В то же время мы являемся уникальным предприятием, специализирующимся на пене XPS, а также на разработке, производстве и продаже оборудования XPS.


Как демонстрационное предприятие, назначенное Всемирной организацией по защите окружающей среды, Национальным высокотехнологичным предприятием, Предприятием провинции Цзянсу по эффективности строительства, Feininger внедряет инновации в свои разработки.Профессиональный научно-исследовательский центр Feininger тесно сотрудничает со многими академиями и научно-исследовательскими институтами.


Feininger подписал письмо-обязательство с Государственным министерством охраны окружающей среды по поэтапному отказу от ГХФУ путем применения огнестойкого полистирола, CO2 (заменяющего ГХФУ), при производстве пены XPS, которая играет важную роль в использовании ресурсов, энергосбережении и защите окружающей среды. . Сейчас мы успешно получили 31 патент (18 на изобретения и 13 на полезную модель).


Наши достижения в области НИОКР:
1. Технология сверхкритического вспенивания CO2 (без CFC, HCFC и HFC)
2. Плиты из экструдированного пенополистирола толщиной 200 мм
3. Плиты из экструдированного пенополистирола 1000 кПа

Feininger неустанно стремится: усилий, мы предлагаем клиентам высококачественные энергосберегающие продукты и быстрые и эффективные услуги, чтобы ускорить глобальную индустрию энергосбережения!

Как установить систему подогрева пола Полы со стяжкой из полистирола с карманами

В этом видео мы подробно расскажем об установке системы обогрева пола со стяжкой с использованием полистирола с карманами.

Стенограмма видео

Устанавливаем пенополистирольную систему карманов для полов со стяжкой . Этот продукт включает в себя изоляцию пола с предварительно вырезанными каналами для удержания трубы. Таким образом, расстояние между трубами уже определено, и труба защищена от повреждений во время установки. Иногда эту систему выбирают из-за того, что требуется меньше стяжки, чем с другими системами обогрева полов для полов со стяжкой , что также сокращает время высыхания стяжки. №
Как и в случае любого пола со стяжкой , первым шагом является укладка краевой монтажной пены по периметру помещения.Эта пена имеет клейкую основу, чтобы предотвратить ее смещение после того, как она была установлена, поэтому зазоры не открываются, а стяжка не может соединяться со стеной.

Снимите подложку, потянув ее снизу, но пока не удаляйте зазубренную подложку сверху. Это поможет вам обрезать пену позже, когда будет уложена стяжка. Рекомендуется начинать укладку монтажной пены на середине прямого участка. Вам будет легко закончить, когда вы дойдете до конца.

Когда вы туда доберетесь, сделайте квадратный разрез, следя за тем, чтобы полоса пенопласта перекрывала начало, чтобы не было медвежьей стены.Затем придайте перекрытию окончательную отделку.

Теперь все готово для укладки изоляционных панелей. Существуют швеллерные панели, затем возвратные панели, а также прямые соединительные панели. Итак, сначала спланируйте, куда они собираются пойти. Помните, что вам понадобятся каналы для трубы, чтобы соединиться с коллектором. А некоторые участки помещения могут не иметь трубы отопления, потому что теплый пол не следует устанавливать под стационарные приспособления, такие как, например, сантехника в ванной, или в данном случае – кухонные шкафы.
Вот почему мы начали с простых изоляционных панелей. Они позаботятся о том, чтобы уровень пола был одинаковым для всего пространства комнаты.



Для зон с подогревом пола сначала уложите концевые возвратные секции в каждом конце помещения. Затем поместите основные карманные панели, убедившись, что каналы труб машины совпадают с каналами в соседних секциях или с концевыми возвратными петлями. Когда вам нужно обрезать панели по размеру, измерьте и отметьте обшивку, а затем используйте ручную пилу или электроинструмент для резки.
Или с более тонкими панелями можно использовать универсальный нож. Краевая вспененная пена имеет встроенную манжету, чтобы стяжка не попала под изоляцию. Итак, теперь обойдите край комнаты, чтобы проверить гетры, лежащие на верхней части панелей. Разрежьте гетры по углам, чтобы они сидели правильно.

Теперь вы готовы поместить трубу в предварительно вырезанные каналы в пенополистирольной изоляции. Извлеките резак Wavin из упаковки змеевика и снимите синюю внешнюю обертку.Найдите конец трубы в центре змеевика и выведите трубу отсюда.
Когда вы начнете устанавливать трубу, убедитесь, что вы оставили хвост достаточной длины, чтобы соединиться с предполагаемым местом расположения коллектора. Начните с края комнаты и закрепите трубу на гофре, чтобы удерживать ее на месте. Затем продолжайте проталкивать трубу в каналы либо вручную, либо путем перемещения трубы на место. На поворотах это обычно легче делать вручную, а на прямых участках быстрее прижать трубу ногой.В углах сверните трубу в изгиб, чтобы надежно закрепить ее. Когда концы труб окажутся ниже места расположения коллектора, зафиксируйте трубу в изогнутой опоре трубы, чтобы надежно зафиксировать ее в нужном положении.

Когда вся труба уложена, можно переходить к завершающим этапам монтажа; включая опрессовку контура, монтаж коллектора и подсоединения к нему трубопроводов. И как только вы выровняли пол, вы можете подключить элементы управления и настроить термостаты.Все эти этапы описаны в других наших видео по установке.

Полиэтиленовая пена с серебряной фольгой для отражения тепла для системы напольного отопления котировки в режиме реального времени, цены последней продажи -Okorder.com

Описание продукта:

Характеристики

Алюминиевая фольга 1,99,9 %
2. Отражает 97 % теплового излучения
3. Нетоксичный и неканцерогенный
4. Прочный и легкий

‍‍

Описание продукта: Изоляция из пеноматериала EPE/XPE с огнеупорным покрытием

Характеристики:

1)     Крыша, стена, пол для теплоизоляции и термоизоляции;

2)     Использование в качестве напольного коврика: звукоизоляция, защита от скольжения, влагозащита, термозащита;

3)     Подложка для пола из натурального дерева, ламината;

4)     Основные материалы для детского коврика, коврика для отдыха и т. д.;

5)     Может быть изготовлен в различных цветах и ​​антистатичен в соответствии с конкретными требованиями клиентов для достижения стандартов высшего качества украшения.

Фотографии:

Часто задаваемые вопросы:

① почему именно okorder?

Okorder является квалифицированным поставщиком всех видов строительных материалов в Китае. Все продукты, представленные на веб-сайте Okorder, хорошо контролируются командой контроля качества okorder.

Все продукты были произведены в соответствии с четкими стандартами качества, и качество соответствует всем партиям.

Okorder уже открыл более 20 складов на разных рынках для демонстрации продукции.Вам удобно знать продукты из вашего местного места, и это поможет вам легко принять решение.

②Как гарантировать качество продукции?

Мы создали совершенную систему управления качеством, поскольку сырье и полуфабрикаты проходят строгую проверку качества, и у нас есть система IQC для контроля закупок.

Контроль качества на месте очень строг, и все этапы процесса измеряются согласно чертежам. Перед доставкой мы устанавливаем систему OQC, чтобы убедиться, что каждая деталь соответствует стандарту заказа.от дизайна до доставки,

③Как долго мы можем получить товар после покупки?

Время выполнения зависит от количества заказа. Обычный заказ может быть доставлен в течение 3 недель.

Q:Как пользоваться котлом Beretta
В любом котле перед запуском машины необходимо оплатить воду, чтобы убедиться, что стрелка манометра находится в пределах 1 — 1,5 бар. Если давление воды в указанном выше диапазоне, откройте кран газовой трубы, включите питание, установите машину в зимнее положение, установите температуру нагрева, обычно верхний предел температуры нагрева пола можно установить на 55—60 градусов Цельсия. , нагрев радиатора до 75-85 градусов Цельсия (если на радиаторе нет антигорячей защиты, лучше установить температуру чуть ниже). После нормального зажигания не надо его игнорировать. Ванна: смотрим, давление на манометре воды нормальное, открываем газовый кран, включаем питание, ставим машинку в летнее положение (если зима, то ставим в зимнее положение), температура горячей воды выставлена ​​на 42- 45 градусов по Цельсию, откройте напор горячей воды, пока температура воды не станет подходящей и стабильной после того, как вы сможете начать купаться. Антифриз: манометр давления воды в норме, вилка питания машины (не загружается), газовый тракт открыт (необходимо убедиться, что источник газа) может быть.Вышеописанная операция относится к котлам Faroe, Haas, Ariston, Bosch, Squirrel, Beretta и другим маркам котлов
.
В: Проблема с котлом двойного назначения
Двойной срок службы камина, горячая вода, функция нагрева не работает, и всегда жизнь горячая и сухая, соскабливание штатива, соскабливание воды в состоянии кальция, приоритет морского ушка, отсутствие потребности в горячей воде, а затем переключение на нагрев, замену кожуха и плиты. Жизнеспособность машины горячая функция воды другая…
В: Не прогревать общий клапан, открытый на линии, не управлять комнатным клапаном
Если вы автоматически управляете системой, открытый общий клапан не будет управлять. Если нет, то там, где требуется нагрев, чтобы открыть соответствующую площадь клапана, где не нужно отключать соответствующую производительность следующего. При работе общий доступ к водяному шаровому крану должен быть открыт.
В: Система парового отопления, влияющая на две части эффекта нагрева радиатора?
Источник пара, если давление одинаковое и соединены вместе в гидрофобном трубопроводе, может быть сконденсирован вовремя для завершения конденсата (не вызывает ряд конденсата), тогда не повлияет на нагревательный эффект двух частей радиатора гелиевой мощности Fen Лиан, и наоборот повлияет.
В: Какой электрический нагревательный щит экономичный и экономичный
Главным образом, чтобы увидеть, как эффект изоляции вашей комнаты. Шумоизоляция хорошая какой обогрев смотрят сверху обнимашки кто тупо тупые кто прикасается ОК заказ более провинциальный. С электропленкой или греющим кабелем эффект обогрева ног лучше
В: Нагревательная трубка для ванной плюс настенная корзина, какие запасные части?
На каком расстоянии находится ваша маленькая корзина от водоотделителя? Необходимы алюминиевые пластиковые детали, также снаружи отвода / прямого,
В: Что такое оборудование для оборотной системы аквакультуры и какие из них имеют собственный дизайн и производственные мощности?
Многие из охраны окружающей среды имеют собственный дизайн и производственные мощности…
Q: Сто семьдесят квадратных метров электрического отопления дома, чтобы использовать большую часть печи?
Сто семьдесят квадратных метров электрического отопления дома, чтобы использовать большую часть печи?. ..
Q: Компоненты солнечных водонагревателей
Компоненты солнечных водонагревателей…
В: Каков состав системы отопления?
1, бойлер: устройство отопления и горячего водоснабжения.В настоящее время в основном используются газовые рядные котлы. 2, суб-водосбор: горячая вода, предназначенная для нужд обогрева площадей, разделенная на ручную и автоматическую две. (Установлен не водосборник) 3, охлаждающее устройство: теплопередача горячей воды для распределения, для удовлетворения потребностей в отоплении устройства. В настоящее время есть две распространенные формы радиатора, низкотемпературное напольное лучистое отопление (называемое теплым) две формы; также стена теплая. 4, система контроля температуры: A, термостат соединения котла: в соответствии с контролем температуры в помещении автоматической работы котла, в то же время с функцией переключения таймера программирования. Не может быть обеспечен контроль температуры в помещении. B, термостат связи вспомогательного улавливателя: в зависимости от температуры в помещении управляйте вспомогательным коллектором на переключателе электрического привода, чтобы достичь температуры каждой зоны нагрева. (Обычно используется для обогрева) C, автоматический термостатический клапан: в соответствии с установленной температурой клапана контроля температуры автоматически регулируйте размер потока воды внутри радиатора для достижения температуры устройства. (Обычно используется для радиаторного отопления) A и B выше двух продуктов в принципе не могут использоваться одновременно.

1. Обзор производителя

Местоположение
Год основания
Стоимость годового выпуска
Основные рынки
Сертификаты компании

2.

Сертификаты производителя
а) Название сертификата
Диапазон
№ по каталогу
Срок действия

3. Возможности производителя

а) Торговая мощность
Ближайший порт
Процент экспорта
№сотрудников отдела торговли
Язык общения:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Ценовой диапазон продукта
.
