как правильно подключить сервопривод, грамотная схема подсоединения одножильного теплого пола через полотенцесушитель

Основой теплого пола могут быть различные виды схем подключения. Подключение электрических приборов требует опыта. Для грамотного выполнения работ пригодятся знания об основных правилах установки электрических приборов.

Особенности и виды

Электрические системы включают одножильный или двухжильный кабель. Способ укладки нагревательных элементов бывает ленточным, а тип кабеля – резистивным. Еще стоит рассмотреть подробнее тонкости подключения популярной сегодня ИК системы теплого пола.

В чем различия между одножильным или двухжильным кабелем? Отличия как раз в способах монтажа.

Одножильный кабель предполагает возврат к термодатчику. С двужильным кабелем цепь замыкается специальным наконечником. Плюс выбора двужильного варианта в простом монтаже и возможностях установки в комнатах, отличающихся сложностью планировки.

Резистивный кабель обеспечит единую температуру элементов на любом участке системы, что часто бывает неудобно. Изменение степени нагрева жил обеспечит экранированный саморегулирующийся двужильный кабель. Нагрев может быть взаимосвязан с изменением температуры в комнатах. Состояние окружающей среды учитывает специальное внутреннее устройство. Рассмотрим подробнее преимущества двух вариантов нагревательных элементов:

Одножильный кабель:

  • невысокая цена;
  • выдерживает высокую температуру;
  • меньше расходуется электричество.

Двухжильный кабель:

  • легкий монтаж;
  • неизменность естественного электромагнитного поля в помещении;
  • отсутствие необходимости установки термодатчика.

О правильном выборе двухжильного кабеля расскажет обозначение CT, CF, CR. Провод должен быть обеспечен наружной изоляцией и медным экраном. Устройство одножильного элемента требует обязательного термодатчика. При этом один конец кабеля подцепляется к устройству. Затем провод пропускают по помещению. После второй конец кабеля опять возвращают к термодатчику, замыкая систему. Наличие электромагнитного поля одножильного провода можно исключить выбором варианта с тефлоновой защитой. Защита качественно уменьшит излучение.

При обустройстве ИК теплого пола стоит понимать, что помещения будут прогреваться за счет излучения инфракрасных волн. Принцип функционирования схож с применением электрических кабелей. Основная характеристика – потребление немалого количества энергии. Но инфракрасная пленка отличается некоторыми конструктивными достоинствами. Например:

  • положительное действие инфракрасного излучения на человека;
  • несложная установка;
  • необязательное наличие защитного слоя при укладке таких основ как плитка, ламинат, паркет или доска;
  • равномерность теплого излучения.

При монтаже таких оснований как линолеум, ковролин и прочее подобное, все же потребуется жесткое основание, в качестве которого подойдет фанера. Но даже в этом случае ИК теплый пол монтировать проще и быстрее, чем прокладывать кабельный вариант. Возможно, и в этом кроется секрет популярности данного вида.

Значительной экономии электричества можно добиться с водной системой. Водный пол – это вид обогревательного элемента, который состоит из трубок, вдавленных в бетон. По ним циркулирует жидкость, подогреваемая отопительным котлом. В многоквартирных домах возможна установка системы без дополнительного котла. Теплоноситель будет поступать из магистрали.

Самая простая схема объединяет все трубы в единый коллектор. Усовершенствованная схема предполагает дополнение в виде трехходового клапана с термодатчиком и термоголовкой. Рассмотрим подробнее все виды.

Схема подключения теплого пола

Последовательная схема электрополов подразумевает следующие этапы работ:

  • определение места укладки и термодатчика;
  • укладка кабельных матов/проводов;
  • изменение направления матов/проводов при необходимости;
  • установка датчика температуры;
  • подключение системы к терморегулятору;
  • покрытие матов/проводов стяжкой;
  • укладка финишного покрытия пола.

Если подключение нагревательных элементов осуществляется через терморегулятор, то стоит принять во внимание популярные виды этих устройств. Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола. Монтаж может быть осуществлен от полотенцесушителя, сервопривода, к гребенке.

Монтаж теплого пола доступно осуществить самостоятельно, только если есть уверенность в своих умениях.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Подключение к электросети может быть осуществлено через розетку или через специальный электрощит.

На сегодняшний день наиболее популярные устройства – электронные терморегуляторы. Отдельное автоматическое устройство, подключенное через электрический щит, послужит обеспечением номинала мощности при разнице в напряжении. Ограничением служит максимальное напряжение, которое требуется устройству. Эта величина должна быть идентичной той, что выдает система.

Схема установки к электричеству следующая:

  • установка датчика;
  • подводка сетевых кабелей;
  • подводка жил самой системы.

Жилы системы снабжаются соответствующими буквами или цветом. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. На них не всегда присутствует маркировка.

Если концом инструмента прикоснутся к фазе, то на ней загорится лампочка.

Для подключения сети выполняют действия:

  1. Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
  2. К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
  3. Жилы присоединяются к контактам 3 (N), 4 (L).
  4. К 5 и 6 осуществляется подключение термодатчика.

Далее можно проверить исправность подключения. Нужно включить устройство и установить минимальную температуру. Затем увеличить показания до максимальных значений.

Водяной теплый пол

Установка системы отличается, ее основные принципы далее:

Подключение коллектора:

  • установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
  • установка запорных кранов;
  • подключение подачи и обратного хода жидкости;
  • соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;
  • установка измерительных приборов, которые помогут в контроле показателей;
  • установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
  • установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.

Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.

Инфракрасный теплый пол

Инфракрасный теплый пол подключается через термодатчики. Это устройство будет способствовать в экономии электроэнергии и превращает вашу систему в автоматическую. Типовая установка ИК пленки через термодатчик имеет стандартный вид. Как и в случае с кабельной системой, фаза и ноль цепляются к соответствующим клеммам на регуляторе. Из оставшихся разъемов выходят жилы на термодатчике. Небольшая отрицательная характеристика схемы – путаница кабелей между собой.

Некоторые новички применяют альтернативный способ подключения инфракрасной пленки без пересечения кабелей. В этом случае все фазные проводники заводятся с одной стороны, а ноль с другой стороны. При монтаже этой схемы нужно очень внимательно соединять одноименные контакты согласно схеме.

Как правильно подключить своими руками?

Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.

Так, например, монтаж и установка при первом запуске, включающего нагревательные кабели возможен после заливки стяжки, а также укладки изоляции на поверхности. Учтите особенности схем нагревательных элементов: укладка змейкой или по кругу. Кабельный теплый пол – самая сложная система подключения, его нельзя монтировать без заземления, напрямую. Проще произвести работы с электрическими матами. Это тот же кабель, вмонтированный в специальной пленке. Электроэнергия подключается от специального щита без установки термодатчика. Электрические пленки удобны в обустройстве и недороги по стоимости.

Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.

Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:

  • схема с трехходовым клапаном;
  • схема с циркуляционным насосом.

Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:

  • спиральная;
  • петлями;
  • сдвоенная спираль.

Установка и настройка

Чтобы теплый электропол можно было привести в действие, важно продумать место монтажа термодатчика в квартире. Это устройство будет способствовать удобному управлению и обеспечивать нужную температуру нагревательных элементов.

Установить терморегулятор можно стационарно или воспользоваться специальной розеткой, которая будет работать как отдельный термодатчик.

Перед подключением системы важно проверить стяжку, убедиться в том, что покрытие полностью просохло.

Чтобы выполнить подключение инфракрасной пленки, контакты проводов, которые проводят ток, зачистить и зажать плоскогубцами. Выполнить изоляцию. Подключить пол через медные многожильные провода с сечением не менее 1,5 мм. Для правильной работы устройства пригодятся термодатчики. Варианты установки устройств предполагают размещение поверх пленки или при помощи пластиковой трубки, которая размещается в углублении в полу.

Если теплый пол планируется в нескольких помещениях дома, целесообразно предусмотреть монтаж нескольких датчиков. Это особенно важно, если у отапливаемых помещений различаются режимы эксплуатации.

Рекомендации по эксплуатации

Обогрев полов на современном этапе – не роскошь, а бытовая потребность. В системах могут использоваться различные виды нагревательных элементов. Все они предполагают различные условия эксплуатации. Считается, что длительностью срока службы обладают пленочные типы устройств. Чтобы они действительно долго работали без ремонта и замены, учтите простые правила:

  • оптимальный температурный режим +20+30 градусов;
  • нельзя эксплуатировать пленочные виды без датчиков регуляции определенной температуры;
  • нельзя закрывать пол с обогревом одеялами, картонной бумагой, мебелью;
  • в случае отсутствия в помещении с теплым полом на длительный срок не рекомендуется полностью его отключать. Лучше установить датчики на минимальную мощность;
  • не нарушать цельность установленной пленки. Не стоит сверлить, вбивать гвозди, выполнять прочие подобные работы;
  • отключать систему обогрева, если в нее попала жидкость. Включать систему можно только после полной просушки;
  • для комфортного нахождения в жару теплый пол можно полностью отключить;
  • использовать оборудование исключительно в соответствии с инструкциями.

Процесс монтажа инфракрасного теплого пола смотрите далее.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный

Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

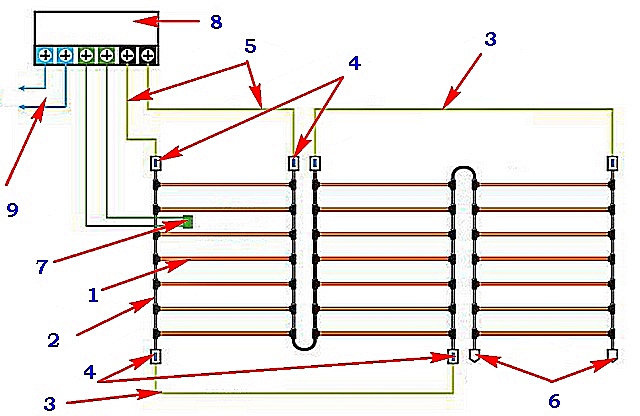

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Подключение теплого пола к электричеству своими руками

Подключение теплого пола становится особенно актуально в холодное время года в помещениях с недостаточным обогревом, например, в ванной комнате или кухне и коридоре. Для того, чтобы не совершить ошибку при подключении электрических теплых полов необходимо разбираться в способах их подключения, возможных вариантах исполнения и принципе действия.

Теплый пол различается на два основных вида: электрические и водные. Водяной пол представляет собой отопительную систему, которая нагревает поверхность благодаря потоку горячей воды, нагревающаяся от котла или системы центрального отопления. Подключение водяных теплых полов несколько отличается от электрических.

Схема установки системы водяного теплого пола:

  1. Закладывание трубопровода должно производится на теплоизоляцию в цементной стяжке. Также стоит учесть и монтаж коллекторного шкафа – устройства, необходимого для совмещения системы теплообеспечения квартиры с трубопроводом. Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления.
  2. После этого подключают трубу с разветвлениями – коллектор. Его вход совмещают с вентилями. К выходам по бокам трубы присоединяются металлические контуры с помощью фитингов. К коллекторному выходу рекомендуется закреплять сливной разветвитель с воздухоотводчиком. Благодаря нему система будет защищена от попадания внутрь воздуха, а с помощью сливного крана при необходимости можно избавить трубу от воды.

Подключение теплого пола может производиться двумя способами:

  • Трубы укладываются параллельно. Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.
  • Спиральный метод прокладки подразумевает собой монтаж трубы по спирали, где подающая и возвратная трубы укладываются параллельно. Таким образом труба с горячей водой компенсирует холодную. Данная схема подходит для помещений с большой площадью.

Плюсами водяного обогрева полов является минимизация затрат на его монтаж, возможность установки системы под любой пол (плитка, ламинат, линолеум, ковры), большая экономия электроэнергии, отопление помещения не будет зависеть от перебоев в электросетях.

Но и здесь есть своим недостатки. Из-за подключения теплого водяного пола к системе центрального обогрева, можно перекрыть доступ горячей воды соседям, так что такой вид обогрева не подходит в многоквартирных жилых домах. Также, будет отсутствовать возможность самостоятельной регулировки температуры потока горячей воды. А несвоевременное обнаружение неисправности труб и перекрытия доступа воды, возможно затопление.

Электрический теплый пол

В случае с электрическими теплыми полами их работа зависит от подключения к электричеству. Электрические полы действуют по принципу преобразования электроэнергии в тепло посредством сопротивления проводника. Теплый электрический пол включает в себя несколько простых элементов:

  • нагреватель (мат или кабельная система).
  • датчик регулировки температуры.
  • термолегулятор.

Схема подключения электрической системы отопления не вызывает особых трудностей. Перед началом монтажа необходимо определиться с мощностью будущего отопления. На это влияет метраж помещения, вид обогревания и тип комнаты (склад, жилое помещение, балкон). Теплый электрический пол можно использовать даже в качестве основного источника тепла в квартире. Также нужно знать, что электрический теплый пол может работать посредством кабелей или инфракрасной пленочной системы. Используя бетонную стяжку пола, в качестве обогрева используют кабель, а под плитку подойдут пленочные нагреватели (маты). Основным механизмом работы обогревательной системы является терморегулятор. Зачастую, схема установки проводов терморегулятора указывается в техническом паспорте устройства. Его установка происходит достаточно легко и выполняется без особых знаний и навыков. В одножильную конструкцию к термостату подключается «холодный» конец провода. В двухжильной – кабели замыкаются в цепь.

Возможная схема подключения

Схема присоединения теплого электрического пола с кабелем:

  1. Для начала необходимо выровнять поверхность под теплый пол и очистить ее от строительного мусора. Вдоль стен закрепляется демпферная лента и укладывается слой теплоизоляции. Укладывание кабеля можно производить на поверхность без утепления.
  2. Далее прокладывается сам нагреватель. Для лучшего удержания кабеля, под него подкладывают монтажные ленты. Одним из популярных способов укладывания кабеля змейкой. Электрический теплый пол продается уже в готовом уложенном виде.
  3. Равномерно уложив рулон, можно приступить к этапу его закрепления. Края сетки не должны находится у стен ближе чем 10см.
  4. Установить термодатчик на расстоянии около 40см от конца витков нагревательных элементов.
  5. Произвести испытание сопротивления устройства, которое должно соответствовать указанному в техпаспорте.
Структура пола, подогреваемого с помощью электрокабелей

Как установить теплый пол на матах?

Для монтажа такого пола не нужно обладать серьезными навыками по монтажу. Установка происходит почти также, как и с кабельным, но немного отличается:

  1. Маты раскладываются по предварительно очищенной поверхности.
  2. Уложенную систему заливают бетонным раствором или специальным клеем при последующем накладывании плитки.
  3. Пол не должен иметь термоизоляцию, т.к это может послужить перегревом системы.
  4. Соединительная муфта должна располагаться внутри пола (стяжки).
Электрический пол в матах

При укладывании электрической системы следует учитывать такие нюансы, как:

  • Электропол получает энергию от отдельных электрических линий, снабженных защитным автоматом.
  • Термостат должен иметь мощность больше, чем нагревающий элемент. При невозможности произвести новый расчет, для системы устанавливаются отдельные терморегуляторы.
  • Пленочные системы должны коммутировать термостат с остальными элементами сети.
  • Датчик температуры может быть встроенным, выносным или для замера температуры воздуха. Последовательность выполнения работ при укладке электрического теплого пола
  • После окончания монтажа, теплый пол проверяют на работоспособность, начиная с минимальной температуры, постепенно увеличивая нагрев. После удачного испытания можно начинать закладку плитки.

Подключаем одножильный теплый пол к термостату. Подключение теплого пола к терморегулятору

Перед тем, как подключить теплый пол в своей квартире или частном доме, люди задаются вопросом об разновидностях таких систем, их преимуществах, недостатках и особенностях монтажа. Отопление такого типа намного эффективнее, так как теплый воздух, нагретый от пола, равномерно распределяется по площади помещения. Нет необходимости устанавливать радиаторы, которые занимают лишнее пространство и зачастую обогревают не дом, а стену, граничащую с улицей.

Для лучшей гидроизоляции пола необходимо сделать стяжку.

Установка полов с подогревом имеет свои особенности. Выбор системы следует проводить только после тщательных расчетов, так как ее замена сопряжена с некоторыми трудностями. С каждым годом производители улучшают компоновку своей продукции, что дает возможность установить теплый пол своими руками, без привлечения специалистов.

Виды полов с подогревом

В зависимости от источника тепловой энергии пол бывает трех типов:

  • электрический;
  • электро-водяной;
  • вода.

Электрический теплый пол работает по принципу обычной нагревательной спирали — два ее конца, замыкаясь, начинают нагревать токопроводящий металл по всей длине. Структура оболочки кабеля, ее поперечное сечение и степень теплоотдачи рассчитываются таким образом, чтобы температура нагрева не поднималась до значений, при которых провод начинает гореть.

Система данного типа укладывается прямо в цементную стяжку, поверх которой укладывается практически любое декоративное покрытие.Исключение составляют натуральная пробка и паркет — температура их эксплуатации не должна превышать 28 ° C во избежание необратимых структурных изменений.

Электрогидравлические системы являются переходным типом между электрическими и водяными. Источником нагрева в них является металлическая проволока, а эффективное распределение тепла обеспечивает теплоноситель. Важным отличием от предыдущего типа является то, что кабель не крепится внутри монтажных трубок, а находится в свободном состоянии в среде жидкости.Это позволяет в случае поломки быстро и быстро заменить провод, не повредив напольное покрытие, бетонную стяжку и всю систему.

Водяной теплый пол подключается к контуру газового котла, в этом случае теплоносителем выступает обычная теплая вода. Перед тем, как подключить теплые полы такого типа, некоторые люди не задумываются, как будет нагреваться вода, думая, что источником тепла будет система центрального отопления.

Согласно действующему законодательству существует запрет на установку теплых полов, подключенных к общему отоплению.Это связано с многочисленными случаями неправильного монтажа, который проводится без согласования проекта, при отсутствии паспортов и другой технической документации на отопительные приборы. Все это в сочетании с превышением температуры теплоносителя приводит к частым прорывам труб, подтоплениям и выходу из строя всей системы отопления дома.

Любые попытки реализовать такую ​​схему в домашних условиях считаются незаконными и влекут за собой наложение штрафа. Получение разрешения на подключение водяного теплого пола к центральному стояку возможно только в случае горизонтального типа разводки отопительных труб, при вертикальном типе, применяемом в большинстве многоэтажных домов, ваши шансы на легализацию близки к нулю.

Подбор комплектующих для системы водяного отопления

Первое, о чем нужно позаботиться — это расчет мощности системы. Эффективность обогрева зависит от нескольких параметров:

  • площадь помещения;
  • размер поперечного сечения трубы;
  • температура охлаждающей жидкости;
  • начальная температура воздуха;
  • шаг укладки труб;
  • толщина бетонной стяжки и тип напольного покрытия.

Расчет можно производить как вручную, так и с помощью специализированных программных пакетов.Во втором случае вы обезопасите себя от множества ошибок и получите на выходе схему установки, работая над которой вы сможете провести установку в конкретных условиях.

Второй важный параметр — это выбор типа трубы, по которой будет циркулировать теплоноситель. От его свойств зависит не только надежность системы, но и эффективность теплообмена с бетонной стяжкой. Наиболее распространенные материалы для производства труб:

  1. Металлопластик экологически безопасен, экономичен и имеет высокий запас прочности.К недостаткам можно отнести сложность монтажа отдельных элементов — их нужно сваривать между собой, а оборудование для этого достаточно дорогое, покупать его для разовых работ нецелесообразно.
  2. Гофрированная труба из нержавеющей стали — такие трубы благодаря своей конструкции легко изгибаются, что позволяет собрать систему с минимальным количеством соединений.
  3. Медная труба отличается очень высокой теплопередачей. Медь устойчива к коррозии, что увеличивает срок ее службы по сравнению с другими видами труб, но стоимость такой системы намного выше.

«Сердце» всей системы — газовый котел, один из контуров которого подключает систему горячего водоснабжения, а второй — трубы теплого пола. В модели котла должно быть ограничение по максимальной температуре отопительной воды. Среднее значение этого параметра составляет 25-35 ° С с возможностью увеличения до 45 ° С.

Подключение теплого пола

Рисунок 1. Схемы укладки теплого пола.

Рассмотрение схем подключения теплого пола целесообразно начинать с водяного его варианта, как наиболее выгодного по цене и эффективности.Хотя установка такой системы имеет свои сложности и особенности, но проявив немного внимания к деталям, вполне возможно сделать это самостоятельно.

Монтаж начинается с монтажа на подающем и обратном выводах коллекторов (гребенок) котла, количество подключений на которых соответствует расчетному количеству трубных контуров. При прокладке системы следует руководствоваться тем, что общая длина одной трубы не превышает 50-60 метров: это минимизирует потери тепла, позволяя котлу работать более экономично.Для полного контроля за состоянием нагрева на входных патрубках устанавливаются регуляторы. В случае возникновения аварийной ситуации это даст возможность отключить систему. Также к подающему и обратному патрубку подключается разветвитель со сливным краном и воздухоотводчиком. Кран позволяет сливать воду из системы, например, при отключении отопления зимой или при плановом ремонте. Вентиляционное отверстие предотвращает попадание воздуха в трубы, тем самым предотвращая засорение системы.

Трубы устанавливаются одним из двух способов — «змейкой» или «спиралью». При укладке змейки отчетливо чувствуется разница температур между подающей и обратной трубами, поэтому этот способ применяют в помещениях, где люди находятся недолго. Для спален предпочтительнее укладывать «по спирали» (рис. 1).

Расстояние между отдельными трубами должно быть от 150 до 200 мм. В холодном климате допускается укладка с меньшим зазором — до 100 мм.

Электрический теплый пол — альтернатива воде

Принцип электрического теплого пола отличается только источником нагрева.В данном случае это обычная сеть с напряжением 220 вольт, к которой через термостат подключаются системные провода. По черновому полу кабели укладываются спиралью или змейкой, при этом желательно оставлять пустое место под участками, где будет располагаться крупногабаритная мебель. Сверху на провода заливают бетонную стяжку небольшой толщины, и после ее застывания приступают к укладке декоративного покрытия пола.

Электрический теплый пол можно установить в условиях, не подходящих для создания другого вида отопления, например, в обычной квартире многоэтажного дома.Для повышения эффективности системы следует позаботиться об изоляции пола. Итак, ваша электроэнергия не будет потрачена на обогрев потолка соседям, а полностью уйдет на создание комфортных условий в доме.

Заключение по теме

Теплый пол — это эффективная и современная система отопления.

В частном доме, коттедже или квартире с индивидуальным газовым котлом он может стать отличной альтернативой обычному отоплению.

Схема теплого пола не предполагает наличия отдельных радиаторов, что увеличивает свободную площадь помещения и позволяет равномерно распределять тепло.

Электрический теплый пол может использоваться как основной источник тепла, так и как дополнение к основной системе отопления. На рынке представлены пленочные (инфракрасные) и кабельные варианты теплого пола.

Ознакомьтесь с порядком подготовки фундамента, укладкой и подключением теплого пола, укладкой финишного покрытия и приступайте к работе — все действия можно выполнить самостоятельно.

Шаг первый. Демонтируем старое напольное покрытие и стяжку. При укладке пленочного теплого пола старую стяжку, если она в нормальном состоянии, демонтировать нельзя. В случае монтажа кабельной системы от стяжки придется избавиться. Тщательно очистите поверхность от пыли и грязи.

Шаг второй. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании можно выбрать и другой утеплитель. Важно, чтобы влагостойкий материал подходил к стенам примерно на 100-120 мм.

Шаг третий. По периметру основания монтируем демпферный пояс на стену. Благодаря ему будет компенсировано тепловое расширение системы при нагреве. Излишки гидроизоляции и демпфирующей ленты аккуратно подрезать.

Пленка и демпферная лента

Шаг четвертый. Укладываем теплоизоляционный слой. За счет этого будут исключены потери тепловой энергии через основание. Утеплитель следует утеплить с учетом конкретного расположения помещения, типа основания и целевого назначения системы отопления.

Если вы планируете использовать систему в качестве дополнения к основному отоплению, теплоизоляция может быть выполнена из вспененного полиэтилена с отражающим слоем фольги. Кроме того, материал возьмет на себя функцию подложки под теплый пол.

Если на первом этаже отапливаемое помещение, лучше всего оборудовать утеплитель листовым пенополистиролом. Толщина материала 2-5 см. Подойдет и другой изолятор аналогичной толщины.

При установке системы отопления в неотапливаемом помещении, например, на веранде или балконе, теплоизоляционный слой должен быть более основательным.Например, подойдет 10-сантиметровый утеплитель пенополистиролом или минеральной ватой аналогичной толщины.

Шаг пятый. На утеплитель укладываем армирующую сетку. При желании в раствор стяжки можно добавить микрофибру и пластификатор. Такой улучшенный состав позволит обойтись без дополнительного армирования.

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуй инструкциям.

Делаем схему укладки

Шаг первый. Выберите место установки термостата. Рекомендуется устанавливать на расстоянии 15 сантиметров от поверхности пола.

Шаг второй. Делаем схему прокладки системы отопления.

Важно: пленку нельзя класть под крупную бытовую технику, мебель и другие тяжелые предметы.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки укладывать с отступом не менее 100 мм и не более 400 мм от стен;
  • , если в качестве основной системы отопления предполагается использовать теплый пол, он должен занимать не менее 70-75% общей площади;
  • , если инфракрасная пленка уложена в качестве дополнения к существующему обогреву, достаточно, чтобы она занимала около 40-50% площади основания.

Укладываем и подключаем систему

Шаг первый. Накладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно разрезать до заводских линий.

Прокладку элементов проводят медными частями контактов вниз по направлению к стене с терморегулятором.

Шаг второй. Подключаем контактные зажимы к краю медной полосы и подключаем провода.

Шаг третий. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей.Для утепления подойдет специальная битумная мастика.

Важно: чем длиннее нагревательные пластины, тем меньше контакт. Помните: полоса не может быть длиннее 8 м.

Установить часть зажимов на токоведущую поверхность. Остальные находятся внутри нагревательной пленки.

Шаг четвертый. Подсоедините термодатчик к нижней стороне инфракрасной пленки и тщательно изолируйте ее.

Шаг пятый. Установите термостат.Перед этим должен быть завершен монтаж всего запланированного материала и подключены все контакты и кабели. Термостат рекомендуется устанавливать постоянно. При отсутствии такой возможности можно включить в розетку как обычный электроприбор.

По опыту, основную часть кабелей, соединяющих термостат и нагревательную пленку, лучше всего прокладывать под плинтусом.

Наконец, подключаем систему к электросети и приступаем к ее тестированию.

Тестируем систему после установки

Изучите поведение системы после включения сети. Если есть перегрев, искры и прочие дефекты, все в порядке. Можно приступать к укладке финишного напольного покрытия. Перед этим достаточно покрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все же рекомендуют залить тонким слоем стяжки — финишное покрытие ее качественнее покроет.

Монтаж электрокабеля теплого пола

Шаг первый.Установите термостат в заранее подготовленную монтажную коробку. Приносим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене паз для подключения к нагревательному проводу.

Установка датчика температуры на кабельный коврик

Шаг второй. Готовим схему прокладки кабельного теплого пола. Вы можете сделать этот шаг первым, как хотите. На бумаге разметьте место для прокладки греющего кабеля. При дальнейшей установке тяжелой мебели и оборудования кабель прокладывать нельзя.

Калькуляторы для расчета длины греющего кабеля и шага его прокладки

Для правильного построения схемы необходимо знать два значения — общую длину кабеля и шаг кабеля (расстояние между соседними проводами в шлейфе). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— общая площадь участков помещения, по которым будет проложен кабель;

— особенности помещения — выберите вариант из предложенного списка;

— удельная мощность кабеля — указывается в паспорте на изделие, Вт на метр.

Для электрических теплых полов практикуются два способа подключения. Выбор одного из них зависит от типа теплого пола:

  1. Инфракрасные коврики;
  2. Нагревательные кабели.

Инфракрасный теплый пол

Подключение пленочного инфракрасного теплого пола — не сложная задача. Однако требуются определенные знания и начальные навыки электромонтажных работ. Все специализированные инструменты можно заменить на обычные, с достаточной точностью качество монтажа и подключения не снизится.

  1. Дырокол;
  2. Универсальный обжимной пресс
  3. с профилями для различных контактных клемм.

Прежде всего следует взять план квартиры и схематично изобразить расположение стационарной мебели без ножек и напольной бытовой техники. В этих местах не рекомендуется размещать нагревательные элементы теплого пола. Ориентируясь на размер, отметим размещение листов ИС более теплого пола другим цветом. Завершенный план должен выглядеть примерно так:

Выбираем принципиальную схему подключения термоэлементов:

Последовательное подключение — самое простое, применяется, если в комнате всего одна зона нагрева.

Последовательное соединение с датчиком температуры. В цепь питания встроен термодатчик, который прерывает подачу питания, когда температура достигает порогового значения.


Схема параллельного включения нескольких независимых отопительных контуров с дополнительным регулированием датчика температуры.

Размещение и подключение инфракрасных нагревательных элементов

  • Инфракрасные термопанели не должны перекрывать предметы интерьера или элементы отделки, плотно прилегающие к поверхности пола: плинтусы, декоры и т. Д.
  • Термопанели желательно располагать по длине помещения. В этом случае будет меньше точек подключения и линий электропередач.
  • Линии электропитания проводки, проложенной в полу, должны быть на расстоянии 5 см от нагревательных элементов. Все свободное пространство между ними необходимо заполнить теплоизоляцией.
  • Расстояние между термопанелями и другими источниками тепла: радиаторами, водопроводными трубами, каминами, напольными духовками должно быть установлено 20 см.

Нагревательная ИК-пленка настолько удобна, что ее можно разрезать в любом месте, даже по нагревательной части элемента. Перед подключением теплого пола необходимо отделить первый и последний нагревательный элемент (черная полоса) термопанели от сборной шины. Это называется высечкой.


Выпускается следующим образом. На расстоянии 3-4 мм от токопроводящей шины пробивают дырочку с подходом к белой полосе. Ножницами вырезаем часть нагревательной ленты шириной 5 мм.

Инструкция по подключению тепловой панели инфракрасного теплого пола:

(без использования специального инструмента)

Установка датчика температуры

Датчик температуры устанавливается исключительно на термопленку.

Блок регулятора теплого пола

Терморегулятор монтируется в стене. Выбирать место его расположения необходимо так, чтобы был прямой и свободный доступ к ЛЭП.

  1. Обеспечение кабеля питания.
  2. Дистанционный датчик температуры.
  3. Контактная клемма для подключения заземляющих проводов.
  4. Электропитание ковриков.

Подключение контроллера теплого пола возможно как напрямую, так и через простую вилку, как у обычного электроприбора.

Более подробно и наглядно процедуру подключения теплого инфракрасного пола можно увидеть на видео:

Электроэнергия, кабельное отопление пола

Электрический нагревательный кабель может продаваться в бухтах или рулонах, уже прикрепленных к сетке.

Как подключить теплый пол на основе электротермического кабеля зависит от типа нагревательного элемента. Различают двухпроводные и одножильные нагревательные кабели. Кроме того, схема подключения зависит от типа проводки в квартире. Проводка от двух проводов — это ноль и фаза, а из трех — ноль, фаза и земля.

Принципиальная схема подключения кабеля электрического теплого пола к двухпроводной электрической сети.


Принципиальная схема подключения кабеля электрического теплого пола к трехпроводной электросети.

  • Кабель нагревательный одножильный;
  • Кабель нагревательный двухжильный.

На всех схемах подключения датчик температуры подключен к первой и второй клеммам клеммной колодки. На устройстве эти контакты отмечены соответствующей надписью или изображением.


В обоих случаях после соединения и перед укладкой финишного покрытия необходимо провести пробный пуск, чтобы проверить работоспособность всех частей теплого пола. Это особенно важно, если дальнейший монтаж будет производиться методом заливки бетона.

1.
2.
3.
4.
5.
6.

Подогрев полов, ставший в последнее время столь популярным в частном домостроении, бывает водяным или электрическим, в зависимости от типа ТЭНов. Монтаж и подключение теплого пола к системе управления желательно доверить профессионалам, так как для его обустройства требуется опыт проведения подобных работ. Чтобы грамотно их выполнить, нужно иметь знания основ гидродинамики или правил монтажа электроприборов.

Особенности электрического подключения

Одним из основных элементов, обеспечивающих оптимальную работу электрического теплого пола, является термостат, это может быть:
  • устройство механическое — в нем заданная температура задается реостатом;
  • Электронное устройство
  • — на нем задается температурный режим с помощью реле. В них при наличии микропроцессорного программатора можно обеспечить автоматическое управление процессом функционирования нагревательной конструкции в соответствии с заданными параметрами.
Как механические, так и электронные термостаты могут влиять на работу следующих электрических элементов систем напольного отопления:
  • Нагревательный кабель в надежной изоляции, имеющий большое сопротивление. Он выделяет тепло, когда через него проходит электрический ток;
  • Термокат
  • — в этом случае кабель располагается на ранее выполненной теплоизоляционной пленке;
  • специальная тонкая пленка, излучающая тепловые волны (инфракрасные лучи).Его толщина составляет не более 0,5 миллиметра. В слое пленки установлена ​​плоская полупроводниковая полоска, обеспечивающая нагрев.

Подключение электрического пола через термостат

Для обеспечения экономичного энергопотребления при установке электрического пола для обогрева домовладения его необходимо подключить к силовому кабелю напрямую через термостат (как это выглядит на фото). Читайте также: «».


Обычно схема подключения для теплого пола отображается производителем на корпусе терморегулирующего устройства или в паспорте на него.Если у вас есть практические навыки и соответствующие знания, вы можете сделать это самостоятельно. Кабель питания к прибору подводят либо по проводке, либо прямо к розетке, наблюдая. Когда термостат подключен к электросети, используется автоматический выключатель, специально разработанный для этой цели.

Расчет необходимого количества терморегуляторов

Обычно в частном доме полы с электрическим подогревом оборудуют в нескольких комнатах и ​​комнатах, поэтому необходимо монтировать терморегуляторы и датчики температуры отдельно в каждый из отопительных контуров.Благодаря этому во время работы системы отопления можно избежать лишних нагрузок на электрические сети. Поскольку отапливаемые помещения не всегда работают в одном и том же режиме, наличие отдельных термостатов — разумное решение. Например, спальню можно обогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного отопления

Способы подключения водяного пола для отопления отличаются от устройства электросистемы.

Подача жидкого теплоносителя может быть обеспечена подключением конструкции к основному отоплению.Но такой вариант не всегда приемлем, так как он может привести к большим тепловым потерям от соседей, если квартира находится в многоквартирном доме. Без ущерба такое устройство теплого пола допустимо только для помещений, в которых стационарная система предусматривает обратный поток. К тому же температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в помещении.


Даже такая схема подключения теплого пола не позволяет полностью регулировать температурный режим жидкого теплоносителя.Даже если задвижки установлены на входе и выходе отопительного контура, температура воды зависит от степени ее нагрева в основной системе, но это все равно необходимо.

Что касается индивидуальных систем отопления, то они практически не имеют недостатков, если используются в частных домах.

Вариант первый.

Как правильно подключить теплый водяной пол хорошо видно на принципиальной схеме, на которой расположены элементы системы отопления:
  • регулирующий клапан термостатического механизма — на него поступает сигнал от температуры, установленной в цепи датчика.В случае достижения необходимого температурного режима устройство прекращает подачу теплоносителя;
  • Балансировочный клапан
  • — данное устройство позволяет предотвратить холостой ход воды в отопительных контурах. При отключении подачи теплоносителя благодаря этому элементу источник тепла запускается по малому кругу, минуя котел;
  • Циркуляционный насос
  • — обеспечивает дополнительный напор нагретой воды для прохождения по отопительным контурам;
  • Предохранительный термостат
  • — устанавливается на входе теплоносителя в патрубок системы контроля температуры воды;
  • коллектор системы водяного пола с подогревом — обеспечивает распределение водяного теплоносителя по контурам;
  • электропривод клапанной группы на водяном коллекторе отвечает за управление клапанами, расположенными на контурах отопления;
  • Байпас
  • (коллекторный маятниковый клапан) — необходим для надежной циркуляции теплоносителя по малому кругу системы;
  • несколько выносных регуляторов температуры воды напольной конструкции с подогревом — позволяет индивидуально поддерживать нужный температурный режим в каждом рабочем помещении, в котором обогрев осуществляется с помощью данной системы.

Вариант второй.

Есть электрическая схема с использованием гидравлического сепаратора, который представляет собой накопительный бак, предназначенный для хранения охлаждающей жидкости. Он укомплектован специальным коллекторным ящиком в оборудованной нише в стене.


Вне зависимости от того, какой вариант будет выбран для подключения теплого пола с использованием жидкого теплоносителя, важным этапом монтажных работ является установка коллектора. К этому устройству подключаются все контуры системы водяного отопления.Коллектор позволяет регулировать рабочее давление и температуру теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

При проектировании подключения водяного пола всегда рассчитывается расположение контуров отопления (подробнее: «»). Их нельзя располагать в помещении, где планируется установка стационарного оборудования.

Две основные цепи для подключения цепей, обеспечивающих функционирование водяного теплого пола, — «змейка» и «улитка» (ее еще называют «спираль»).Второй способ специалисты рекомендуют использовать в регионах с холодным климатом, так как тогда покрытие пола прогревается более равномерно и не подвергается деформации из-за значительных колебаний температуры.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированное соединение пола с подогревом

Пол с подогревом может работать:
  • как автономная система отопления помещений;
  • в сочетании с традиционно используемыми радиаторами.
В последнем случае трубы отопления подключаются в первую очередь к трубам, по которым транспортируется теплоноситель, а обратный ход нагретой воды направляется по контурам системы теплого пола.


Основными элементами комбинированной схемы соединения пола с отоплением являются:
  • котел;
  • Насос
  • для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиаторы отопления;
  • бак с мембранной перегородкой;
  • устройство управления;
  • краны.
В заключение следует отметить, что даже несмотря на возможность произвести соединение пола своими руками, без соответствующей схемы сделать это невозможно.

В комплект поставки термостата Devireg 535, помимо инструкции и брошюр на разных языках, входит механизм термостата с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору воспользуемся стандартной схемой подключения (см. Изображение ниже), подробно о ней мы рассказали в нашей статье «».


Для удобства производители всегда указывают схему подключения на задней стороне термостата или рядом с клеммами, чтобы во время установки цепь всегда оставалась видимой.


Перед подключением термостата, устройством теплого пола Деви, концы нагревательного кабеля втягиваются в банку. Туда же подключаются трехжильный питающий кабель и гофрированная труба (гофрированная труба) для датчика температуры.


Перед установкой в ​​первую очередь отключите подачу электрического тока. Для этого в электрическом щите необходимо перевести рычаги выключателей в положение «выключено», обычно в положение, в котором рычаг направлен вниз. Какие автоматы следует выключать, если они не подписаны, определяется опытным путем, выключая их по очереди и проверяя, например, индикаторной отверткой наличие напряжений проводки на выключатель.В крайнем случае выключите все. Но опять же, при отсутствии электрического тока обязательно на месте установки!

Приступаем к установке термостата теплого пола

1. Установите датчик температуры теплого пола.

Для этого:

1.1. Гофрированную трубу (гофрированную трубу) разрезать в банке.

Второй конец гофры находится рядом с нагревательными матами в полу.Это сделано для того, чтобы после всех отделочных работ можно было разместить датчик температуры теплого пола, контролирующий степень нагрева, от термостата до обогреваемой поверхности.


1.2. Поместите датчик температуры теплого пола в гофру, как показано на рисунке ниже.

Затем нажмите до упора, датчик должен обязательно попасть в указанное для него место при укладке теплого пола.

2. Подключаем землю к теплому полу.

Как определить, какой из проводов фаза, ноль, а какой заземление, вам поможет наша подробная инструкция.

2.1. Для этого отрежьте кусок (60 мм — 80 мм) и удалите изоляцию с проводов, идущих от греющего кабеля.


2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

2.3. Соединить клеммной колодкой концы нагревательного кабеля с массой (защитным нулем) питающего кабеля — желто-зеленым проводом.

Для подключения удобно использовать клеммную колодку WAGO 222-412, как в нашем примере. После закрепления проводов соединение втягивается в розетку и позже оказывается за терморегулятором.

3. Подготовьте термостат к установке.

Снимите переднюю панель с рамой.Для этого вставьте прямую отвертку в паз в нижней части передней панели и нажмите, как показано на изображении ниже.


После этого нажмите на защелку, и передняя панель сдвинется вперед, и вы легко сможете разобрать термостат на составные части.

4. Подключаем провода к терморегулятору.

Отрежьте кусок (60–80 мм) и удалите изоляцию с концов проводов (8–10 мм), необходимую при подключении термостата.После этого зажимаем их в соответствующие клеммы, согласно схеме установки.

5. Скручиваем провода за терморегулятором.

Итак, при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в банку они должны быть аккуратно уложены друг на друга и в дальнейшем не препятствовать установке.

6. Выставляем уровень и закрепляем в банке механизм терморегулятора.

7. Установить раму.

8. Защелкните переднюю панель.

Для этого вставьте его в седло и аккуратно до щелчка нажмите. Передняя панель после фиксации также сохраняет декоративную рамку.

Теперь вы можете включить электропитание и протестировать работу термостата и всей системы теплого пола. Для этого нажмите кнопку включения (с левой стороны термостата), после чего должен загореться красный индикатор, а на ЖК-экране, где установлен теплый пол, появится текущая температура поверхности.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

% PDF-1.6 % 21 0 объект > эндобдж xref 21 137 0000000016 00000 н. 0000003492 00000 н. 0000003591 00000 н. 0000004585 00000 н. 0000005054 00000 н. 0000005515 00000 н. 0000005678 00000 н. 0000005791 00000 н. 0000005902 00000 н. 0000006237 00000 п. 0000006863 00000 н. 0000007456 00000 н. 0000008089 00000 н. 0000008458 00000 п. 0000008910 00000 н. 0000009342 00000 п. 0000009882 00000 н. 0000010196 00000 п. 0000010501 00000 п. 0000010871 00000 п. 0000011240 00000 п. 0000011395 00000 п. 0000011632 00000 п. 0000012165 00000 п. 0000012436 00000 п. 0000012496 00000 п. 0000025428 00000 п. 0000026033 00000 п. 0000026559 00000 п. 0000027157 00000 п. 0000040433 00000 п. 0000040811 00000 п. 0000041113 00000 п. 0000055795 00000 п. 0000070898 00000 п. 0000086348 00000 п. 0000101207 00000 н. 0000101769 00000 н. 0000102147 00000 н. 0000102437 00000 н. 0000102794 00000 н. 0000103224 00000 н. 0000103505 00000 н. 0000103899 00000 н. 0000104272 00000 н. 0000104642 00000 п. 0000105037 00000 н. 0000105369 00000 п. 0000105766 00000 н. 0000106179 00000 п. 0000118095 00000 н. 0000129091 00000 н. 0000131792 00000 н. 0000136629 00000 н. 0000140139 00000 п. 0000141776 00000 н. 0000142960 00000 н. 0000144817 00000 н. 0000148637 00000 н. 0000150304 00000 н. 0000150805 00000 н. 0000155137 00000 н. 0000155367 00000 н. 0000155449 00000 н. 0000155502 00000 н. 0000156007 00000 н. 0000156370 00000 н. 0000160139 00000 н. 0000160618 00000 н. 0000162233 00000 н. 0000162573 00000 н. 0000163325 00000 н. 0000163628 00000 н. 0000166969 00000 н. 0000167363 00000 н. 0000167826 00000 н. 0000169618 00000 н. 0000169928 00000 н. 0000185471 00000 н. 0000185508 00000 н. 00001 00000 н. 00001 00000 н. 0000199979 00000 н. 0000200018 00000 н. 0000235430 00000 н. 0000235469 00000 п. 0000242685 00000 н. 0000242724 00000 н. 0000279036 00000 н. 0000279075 00000 н. 0000286291 00000 н. 0000286330 00000 н. 0000338651 00000 п. 0000338690 00000 н. 0000367285 00000 н. 0000367324 00000 н. 0000402730 00000 н. 0000402769 00000 н. 0000445952 00000 п. 0000445991 00000 н. 0000453207 00000 н. 0000453246 00000 н. 0000460462 00000 н. 0000460501 00000 п. 0000502148 00000 н. 0000502187 00000 н. 0000509839 00000 н. 0000509878 00000 н. 0000546614 00000 н. 0000546653 00000 п. 0000583382 00000 н. 0000583421 00000 н. 0000619733 00000 н. 0000619772 00000 п. 0000626988 00000 н. 0000627027 00000 н. 0000633992 00000 н. 0000634031 00000 н. 0000641683 00000 н. 0000641722 00000 н. 0000677129 00000 н. 0000677168 00000 н. 0000677253 00000 н. 0000677338 00000 н. 0000677423 00000 н. 0000677503 00000 н. 0000677583 00000 н. 0000677668 00000 н. 0000677753 00000 н. 0000677838 00000 н. 0000677927 00000 н. 0000678223 00000 н. 0000678368 00000 н. 0000682995 00000 н. 0000687622 00000 н. 0000689872 00000 н. 0000003036 00000 н. трейлер ] / Назад 753452 >> startxref 0 %% EOF 157 0 объект > поток h ޔ K (Dafsqyo9) (SJ (Jd1Bdg %)% Bld] w: NS_}

Коврики SunTouch Технические характеристики и процедура установки

Коврики SunTouch Технические характеристики и порядок установки

By SunTouch® Подразделение Watts Water Technologies, Inc.

Улыбайтесь, когда снимаете обувь.

Обзор

• Коврики SunTouch бывают разных размеров, им можно придать форму и комбинировать, чтобы обогреть любую комнату.

• Провода питания и нагревательные элементы SunTouch полностью заземлены от одного конца до другого. Нагревательные элементы усилены арамидными волокнами и изоляцией из этилен-тетрафторэтилена (ETFE).

• Нагревательные элементы SunTouch имеют двухпроводную оплетку и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней.

• Коврики SunTouch протестированы на соответствие стандарту испытаний на излучение лучистого электричества (REET) для использования в жилых помещениях.

• Элементы управления SunTouch защищены GFCI.

Коврик SunTouch

Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов. Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширины.

Коврики

варьируются от 10 до 160 кв. Футов, в зависимости от ширины, длины и напряжения.

Маты разных размеров должны соединяться параллельно (не последовательно) для заполнения больших площадей.

Однако они должны быть одинакового напряжения.

Например, для обогрева площади 80 кв. Футов возможны многие комбинации: два мата размером 1 x 40 футов; или даже комбинация одного 2 ‘x 20’ и одного 1 ‘x 40’. Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока.

SunTouch — это безопасный и эффективный электрический обогреватель пола для внутренних помещений.Его нельзя использовать для таяния снега на открытом воздухе. Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях.

SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей коврика. См. Конкретную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой.

Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать теплопотерям конструкции.

Анатомия нагревательной проволоки мирового класса

Нагревательный провод в увеличенном масштабе.

Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от SunTouch в вашей конкретной конструкции.

ПРИМЕЧАНИЕ: SunTouch был протестирован на американском

Стандартный метод испытаний ASTM C627, стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson-Type.

Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом.

В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (не автомобильного) коммерческого использования и использования в небольших учреждениях. Это также будет включать все (не автомобильное) использование в жилых помещениях.

Никогда. не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом.

SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте для клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

Вот что вам понадобится:

Определите, сколько нагревателей SunTouch вам нужно

Основные компоненты системы SunTouch, в зависимости от

по требованиям проекта, а именно:

1. Коврик SunTouch *

2. Термостат с датчиком температуры пола (программируемый или непрограммируемый) * †

3. Прерыватель GFCI (если не является частью термостата)

4.Внешний контактор (при необходимости)

Другие необходимые предметы:

• Установочный комплект SunTouch * (показан ниже)

• Пневматический степлер и термоклеевой пистолет

• Квадратная электрическая коробка глубиной 2-1 / 8 ″, 4 ″ для термостата

• Кольцо одинарное «грязевое» (листовая порода) для квадратной коробки 4 ″

• Электропроводка 12 калибра

• Монитор LoudMouth *

• Цифровой омметр (мультиметра)

• Изделия для укладки плитки (строительный раствор, подкладочная плита, плитка и т. Д.))

• Мастерок 3/8 ″ x 1/4 ″ или больше и другие инструменты для плитки

• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, зубило, ножницы и т. Д.)

• Изоляция (если требуется в соответствии с проектом) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения.

* Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте.

• SunStat одобрен для использования в США.S. и Канада, отдельно от сборки, включенной в список SunTouch.

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

НИКОГДА не устанавливайте SunTouch под ковровое покрытие, деревянное, виниловое или другое немонтажное покрытие, не заливая его тонким, толстым или самовыравнивающимся раствором.

НИКОГДА не используйте SunTouch в клеях или клеях, предназначенных для виниловой плитки или другого ламината. Он должен быть заделан в раствор для керамической плитки на цементной основе.

НИКОГДА не обрезайте нагревательный провод .

НИКОГДА не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора.

НИКОГДА не обрезайте циновки, чтобы сделать их короче. Можно разрезать только волокнистую сетку, чтобы сделать повороты или чтобы мат соответствовал определенной области.

НИКОГДА НИКОГДА не пытайтесь ремонтировать нагревательный провод, если он поврежден. Прежде чем продолжить, позвоните на завод для получения инструкций.

НИКОГДА не соединяйте один нагревательный провод мата с другим нагревательным проводом мата, чтобы получился более длинный мат.Несколько матов должны быть подключены параллельно напрямую к источнику питания в распределительной коробке или к системе управления.

НИКОГДА НИКОГДА не устанавливайте один коврик на другой и не накладывайте мат на себя. Это вызовет опасный перегрев.

НИКОГДА не забудьте установить датчик температуры пола.

НИКОГДА не устанавливайте SunTouch на стенах.

НИКОГДА НИКОГДА не устанавливайте коврики под шкафами или другими встроенными элементами или в небольших шкафах. В этих небольших пространствах будет накапливаться чрезмерное тепло, и коврик может быть поврежден застежками (гвоздями, шурупами и т. Д.).) используется для установки встроенных модулей.

НИКОГДА не снимайте табличку с паспортной табличкой с силовых проводов.

ВСЕГДА полностью заделывайте нагревательный провод и заводское соединение в строительный раствор.

ВСЕГДА вносит показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch.

Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электротехническими нормами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC, Часть I.

ВСЕГДА используйте медь только в качестве проводников питания.

ВСЕГДА прикрепляйте предупреждающую этикетку (прилагаемую к данному руководству) к крышке блока управления или в другом месте, где ее можно будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем продолжить установку.

Осмотрите мат и датчик

В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены.

Используйте качественный цифровой омметр (мультиметр), способный измерять сопротивление до 20 000 Ом (Вт), чтобы снять эти показания. Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты)

Запишите информацию с этой паспортной таблички в журнал сопротивления коврика и датчика.

Оставьте этикетку, прикрепленную к паспортной силовым проводам для последующей проверки

Loudmouth контролирует нагревательный провод в течение всего процесса установки.Если коврик порезан или поврежден во время установки, это устройство подаст звуковой сигнал.

LoudMouth предотвратит закапывание поврежденного провода под затвердевшим раствором, плиткой или камнем.

Основная информация о продукте и гарантии

Не снимайте табличку с паспортной табличкой с силовых проводов (см. Фото вверху).

Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика.

Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены.

Полные требования см. В разделе «Ограниченная гарантия».

Журнал сопротивления коврика и датчика

Мат 1

Мат 2

Мат 3

Мат Серийный номер
Мат Модель
Мат Напряжение
Диапазон сопротивления коврика

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТЫ И ДАТЧИКА К ПОЛУ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ! — НЕ ВЫБРАСЫВАТЬ!

Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне.

Измерения

По крайней мере, снимите показания сопротивления

(1) перед началом установки,

(2) после крепления мата и датчика к полу и

(3) после укладки напольных покрытий.

Настоятельно рекомендуется часто во время укладки плитки, чтобы не закопать поврежденный нагревательный провод или неисправный датчик.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.

Это сопротивление должно быть в пределах диапазона, указанного на паспортной табличке. Измерьте расстояние между выводами датчика температуры пола.

Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике. В таблице сопротивления датчика в левом нижнем углу приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разомкнутой линии»).

Проверка на короткое замыкание

Измерьте сопротивление коврика между черным и зеленым проводами.Запишите ниже.

Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата

.

Сопротивление мата Если сопротивление неправильное, обратитесь на завод-изготовитель для получения дальнейших инструкций. Если

Нагревательный провод

порезан или поврежден, быстро очистите поврежденный участок и

свяжитесь с заводом-изготовителем для получения дальнейших инструкций.

Достигаемая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит

— тепловой сток из нижележащих материалов.

Если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции, обратитесь к своему дизайнеру. См. Этап 9: «Установка изоляции»

Фаза 1. Электрическая предварительная обработка

ШАГ 1.1: Установите прерыватель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).

Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он напрямую управляет матом), либо с помощью автоматического выключателя GFCI с индикацией.

Этот GFCI служит локальным разъединителем.

Примечание: Соблюдайте все местные строительные и электрические нормы.

Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.

Размер выключателя определяется общей площадью нагревательного мата в квадратных метрах. (В зависимости от местных норм может потребоваться несколько автоматических выключателей для систем более 20 ампер.)

Типичное требование к силе тока:

Коврики SunTouch, 120 В переменного тока: 0,1 А на кв. Фут или 10 А на 100 кв. Футов мата.

Коврики SunTouch, 240 В переменного тока: 0.05 ампер на квадратный фут или 5 ампер на 100 квадратных футов. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока мата (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения.

Не загружайте в контроллер SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установите электрические коробки

Термостаты обычно располагаются рядом с проводами питания.Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал).

Термостат: Установите квадратную электрическую коробку 4 ″, глубину 2-1 / 8 ″ с 1-канальным грязевым кольцом.

Электрические коробки следует размещать на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами.

Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.

Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии).

ШАГ 1.5: Установите кабельный ввод питания и датчик термостата

Кабелепровод силового кабеля: Экранированный силовой кабель может быть установлен с кабелепроводом или без него в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовом блоке, чтобы проложить провод. Если электрический канал не требуется по нормам, установите хомут для проводов, чтобы закрепить провода в том месте, где они входят в коробку.

Если по нормам требуется кабелепровод, установите кабелепровод 1/2 ″ (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (нескольких матов) установите кабелепровод 3/4 ″, в который будет помещено несколько проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat.Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат

Примечание: Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила.

Оставьте на коробке термостата дополнительный провод 6 ″ — 8 ″. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Требования к силе тока для матов 120 В
120 В переменного тока, мат шириной 1 фут 120 В переменного тока, 2 фута.широкие коврики 120 В переменного тока, мат шириной 3 фута

Размер коврика

Кв. Метр

Отрисовка усилителя

Размер коврика

Кв. Метр

Отрисовка усилителя

Размер коврика

Кв. Метр

Отрисовка усилителя

1 ′ x 10 ′

10 кв.

1,0

2 ′ x 5 ′

10 кв.

1,0

1 ′ x 15 ′

15 кв.

1,5

2 ′ x 7′-6 дюймов

1.5

3 ′ x 5 ′

15 кв.

1,5

1 ′ x 20 ′

20 кв.

2,0

2 ′ x 10 ′

20 кв.

2,0

3 ′ x 6′-8 ″

20 кв.

2,0

1 ′ x 25 ′

25 кв.

2,5

2 ′ x 12′-6 ″

25 кв.

2,5

3 ′ x 8′-4 ″

25 кв.

2.5

1 ′ x 30 ′

30 кв.

3,0

2 ′ x 15 ′

30 кв.

3,0

3 ′ x 10 ′

30 кв.

3,0

1 ′ x 35 ′

35 кв.

3,5

2 ′ x 17′-6 ″

35 кв.

3,5

1 ′ x 40 ′

40 кв.

4,0

2 ′ x 20 ′

40 кв.

4.0

2 ′ x 22′-6

45 кв.

4,5

3 ′ x 15 ′

45 кв.

4,5

2 ′ x 25 ′

50 кв.

5.0

2 ′ x 30 ′

60 кв.

6.0

2 ′ x 20 ′

60 кв.

6.0

2 ′ x 35 ′

70 кв.

7,0

2 ′ x 40 ′

80 кв.

8,0

Требования к силе тока для матов 240 В

240 В переменного тока, 2 фута.широкие коврики

240 В переменного тока, мат шириной 3 фута

Размер коврика

Кв. Метр

Отрисовка усилителя

Размер коврика

Кв. Метр

Отрисовка усилителя

2 ′ x 10 ′

20 кв.

1,0

2 ′ x 15 ′

30 кв.

1,5

3 ′ x 10 ′

30 кв.

1,5

2 ′ x 20 ′

40 кв.

2,0

3 ′ x 13′-4 ″

40 кв.

2,0

2 ′ x 25 ′

50 кв.

2,5

3 ′ x 16′-8 ″

50 кв.

2.5

2 ′ x 30 ′

60 кв.

3,0

3 ′ x 20 ′

60 кв.

3,0

2 ′ x 35 ′

70 кв.

3,5

2 ′ x 40 ′

80 кв.

4,0

2 ′ x 45 ′

90 кв.

4,5

3 ′ x 30 ′

90 кв.

4,5

2 ′ x 50 ′

100 кв.

5,0

2 ′ x 60 ′

120 кв.

6.0

3 ′ x 40 ′

120 кв.

6.0

2 ′ x 70 ′

140 кв.

7,0

2 ′ x 80 ′

160 кв.

8,0

Этап 2. Установка SunTouch

ШАГ 2.1

Выбрать тип конструкции

Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения.Проконсультируйтесь со специалистами в области строительства и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки.

1. ТОНКИЙ РАСТВОР НА КАРМАННЫЙ ПОЛ

(цементный раствор сухого схватывания или латексный; TCA # F144-03; Rh230-03)

2. ТОНКИЙ РАСТВОР НА ПЛИТУ

Сухой цемент или латексный цемент на плите; TCA № Rh215-03)

3. МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ СТАНОК

(металлическая обрешетка из цементного раствора; TCA № 145-03)

ШАГ 2.2

Подготовка пола

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор.

Убедитесь, что на полу нет предметов, которые могут повредить провод SunTouch.

ШАГ 2.3

Изучите детали, поставляемые заводом-изготовителем, и конструкцию

Убедитесь, что были приобретены все необходимые материалы.

Общий список материалов находится в начале этого руководства.

Перед установкой внимательно изучите конструкцию.

Проверьте расположение термостата, начало и конец мата, а также общую схему расположения.

Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству. Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 2.4

Растворы и тонкие плиты

SunTouch может быть установлен в двух типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 ″ -1 ″).

2. Самовыравнивающиеся слои раствора (1/4 ″ -1/2 ″).

Независимо от области применения, всегда устанавливайте SunTouch перед укладкой раствора или цемента.

Не укладывайте SunTouch во влажном растворе.

Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя, директивами TCA и спецификациями ANSI.

При установке не каменного пола покрытий, таких как древесина твердых пород, винил, ламинат или ковер, следуйте рекомендациям отрасли и производителям.

При установке облицовки, не являющейся каменной кладкой, лучшим методом является покрытие SunTouch самовыравнивающимся раствором (иллюстрации №5 и №6).

4. ТОЛСТЫЙ СТРОИТЕЛЬНЫЙ СТАНОК НА ПЛИТУ

(на цементном растворе; TCA # F112-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

5. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОГО ПОЛА

Нанесение строительного раствора:

На этих страницах проиллюстрированы два типа нанесения тонкого раствора и два типа нанесения толстого раствора.

А . Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите SunTouch в тонкослойное связующее покрытие поверх этих материалов. См. Иллюстрации №1 или №2.

Б . Если для укрепления пола используется более толстый слой раствора, SunTouch может быть установлен либо в слой раствора (высыхание), либо в связующем слое раствора непосредственно под плиткой или камнем. См. Иллюстрации №3 или №4.

В данном случае SunTouch обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.

Если вы используете пластиковую планку вместо обычной металлической планки, SunTouch можно установить в самовыравнивающуюся подушку из раствора.

ВНИМАНИЕ:

Если в ступке используется металлическая планка, не допускайте прямого контакта SunTouch с планкой, так как это может повредить проволоку.

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

Применение самовыравнивающихся минометов:

Существует только два утвержденных метода укладки самовыравнивающихся слоев цементного раствора поверх SunTouch.
Один для конструкции каркасного перекрытия и один для конструкции перекрытия (иллюстрации № 5 и № 6).

Это подходящее применение при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий.

Прикрепите SunTouch к черному полу или плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″ в соответствии со спецификациями производителя.

Уложить напольное покрытие после того, как раствор затвердел.

Особые меры предосторожности

Изолирующая мембрана: По возможности устанавливайте SunTouch над мембраной, если иное не рекомендовано производителем мембраны.

Изоляция: Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором.

Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем утепления пола.

Мозаика: При укладке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите SunTouch в слой тонкого раствора (1/4 ″ –3/8 ″), затем утоните мозаичную плитку в соответствии с обычной практикой.

Расширительные швы: Не устанавливайте нагревательные маты через компенсатор. При необходимости установите маты вплотную к стыку, но не через стык. На рисунках №5 и №6 показан лучший способ укладки напольных покрытий без кладки.

Шаг 2.5

Установка SunTouch

Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки).

Во всех областях применения двусторонний скотч можно использовать для приклеивания SunTouch к основанию. Однако при установке SunTouch поверх подкладки или фанеры пневматическое скрепление может быть быстрее.

Начните установку, раскатав коврик согласно плану. На каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча или скоб.

При использовании двусторонней ленты приклейте ее к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочем месте.

Чем плотнее мат, тем проще будет утончать.

Чтобы скотч не приклеился, на полу не должно быть мусора. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покрывайте примерно 10 кв. Футов за раз.

При необходимости используйте короткие детали по углам.

При использовании пневматических скоб мы рекомендуем скобы 3/8 ″ x 1/4 ″ с острием долота. Сначала прикрепите мат SunTouch через каждые 2–3 дюйма с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центрам 1 ′ с каждой стороны в «впадинах» между проводами. Действуйте медленно и будьте очень осторожны, чтобы не повредить нагревательный провод.

Обрежьте или удалите оранжевое переплетение по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод скобами.

Установите SunTouch примерно на расстоянии 4–6 дюймов от стен, душевых, ванн, туалетов, сточных вод и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей.

Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите примерно 18 ″ — 20 ″ от задней стены в туалете. (Подробности см. В разделе «ЗАЩИЩАЙТЕ МАТ ОТ ДВИЖЕНИЯ»).

Не оставляйте зазоров между матами. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга.

Прикрепите коврик к полу двусторонним скотчем.

… или штапельный коврик в «впадинах».

Шаг 2.6

Душевая кабина

SunTouch можно установить в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации).

1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены).

2. Ни в коем случае не стыкуйте маты, установленные в душе, в полевых условиях.

Не пытайтесь ремонтировать или модифицировать коврик каким-либо образом; это может привести к серьезной опасности.

3. Вложите маты в раствор и устанавливайте только под плитку, камень, кирпич или другую кладочную поверхность в соответствии с данным руководством по эксплуатации.

4. Никогда не заводите коврик в душе.Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 ‘от душевых отверстий и других участков, обычно подверженных воздействию воды.

5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий для душа, чтобы они не подвергались воздействию воды или касались человека в зоне душа.

Либо приклейте кабель питания горячим клеем к точеной дорожке. . .

Шаг 2.7

Установка кабеля питания и заводского подключения

Шнур питания Установка: Шнур питания толще, чем коврик SunTouch.При тонкой установке на опорную доску или плиту вырежьте или выпилите канавку для углубления силового кабеля до уровня SunTouch. Используйте горячий клей, чтобы закрепить шнур питания в канавке. Или закончите шнур питания у пола и проложите только нагревательный провод к началу мата.

Не повреждайте кабель питания , это может привести к поражению электрическим током, когда коврик находится под напряжением.

Заводское подключение Установка:

В зависимости от толщины слоя раствора вам может потребоваться долото под заводским соединением, чтобы углубить соединение.

Будьте предельно осторожны, чтобы не повредить нагревательный провод или соединение. Нанесение горячего клея удерживает соединение на месте.

Шаг 2.8

Установка датчика термостата

Датчик должен быть установлен в полу и проложен вверх по стене, как описано в шаге 1.4.

Просто засуньте его под коврик или проденьте между двумя нагревательными проводами.

Датчик должен входить в коврик примерно на 6–12 дюймов, как показано на «Фазе 4.Окончательная разводка ». Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.

К А У Т И Я!

ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ

Если напольное покрытие не устанавливается сразу, защитите мат SunTouch, накрыв его гофрокартоном или фанерой. Сведите к минимуму посещаемость установленного коврика.

Шаг 2.9

Методы переворачивания мата и заполнения

В этом разделе описаны некоторые общие повороты и приемы, используемые для компоновки углов, углов и встроенных элементов.

Осторожно разрежьте плетеный коврик оранжевого цвета, чтобы получились витки. Никогда не режьте, не надрезайте и не повреждайте нагревательный провод иным образом.

Поворот на 180 ° или спина к спине.


Переворот с опрокидыванием.

Поворот на 90 ° или переворот.

Техника заполнения.

Примечание: Установите коврик вплотную к лицевой стороне шкафа, как показано выше.

Примечание: Коврик может быть установлен под плиткой на расстоянии 4–6 дюймов от передней части воскового кольца, а при необходимости может слегка подкладывать под унитаз (примерно 20 дюймов от стены).

Этап 3. Монтаж последнего этажа

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.

Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно охватывает только установку обогревающих ковриков SunTouch.

Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий. Запишите показания в журнал сопротивления коврика и датчика (выше), продолжая проверять отсутствие коротких замыканий, вызванных зазубринами или защемлениями.

Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора со шпателя.Это может повредить нагревательный провод.

При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки.

Вместо универсальных материалов на водной основе мы рекомендуем раствор и раствор, модифицированный латексом или эпоксидной смолой.

Выберите шпатель подходящего размера для укладки плитки или камня.

Мы рекомендуем шпатель размером не менее 3/8 ″ x 1/4 ″. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Примечание: слой раствора толщиной более 3/8 ″ отлично работает с производительностью системы; им просто нужно немного больше времени, чтобы нагреться.

При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя.

Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку легко повредить застежки, пробившие пол.

Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не поднимайте пол над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретого сляба. По этой причине «плавающий»

Полы из дерева / ламината

работают намного лучше, чем полы из твердой древесины.

Не отключайте монитор LoudMouth во время укладки напольных покрытий.

Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне.

Нижняя пластина / деталь датчика. Просто «вплетите» датчик в коврик или вы можете использовать зажим.

Этап 4. Окончательная разводка

Шаг 4.1

Установите элементы управления

Установите термостат с датчиком температуры пола в электрическую коробку квадратного сечения 4 ″ в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в инструкциях по установке термостата.

При использовании нескольких матов проложите все провода питания через электрический кабелепровод в квадратную коробку термостата 4 ″ или отдельную распределительную коробку.

Подключите провода параллельно (не последовательно) — черно-черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый.

Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки).

Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку.

Приложение 1. Обзор установки

Приложение 2. Методы переворачивания мата и заполнения

Виды поворотов

Примеры макетов

Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов

Пример расположения солярия / веранды: два коврика 3 x 6-8 дюймов, один мат 3 x 10 футов

Приложение 4. Электрические схемы управления 120 В

Типовая электрическая схема подключения с SunStat Control (120/240 В переменного тока)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Приложение 4. Электрические схемы управления 240 В

Типовая электрическая схема подключения с контроллером SunStat (240 В)

Выделенная цепь 240 В, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Выделенная цепь 240 В, 20 А (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальными электротехническими нормами (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1.

Приложение 5. Руководство по поиску и устранению неисправностей

Если возникают проблемы с ковриком для обогрева пола SunTouch или соответствующими электрическими компонентами,

, пожалуйста, обратитесь к этому руководству по поиску и устранению неисправностей. Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению неисправностей, связанные с электрооборудованием, должны выполняться при отключенном питании от цепи, если не указано иное.

Задача

Возможная причина

Решение

Элементы управления . Блоки
Измерение сопротивления матов вне диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и обратитесь к производителю.
Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура. Установите температуру в помещении 75 ° -85 ° F или обратитесь к производителю.
Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
Омметр может быть настроен на неправильную шкалу. Например, шкала 200 кОм измеряет до 200000 Ом. Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется. Мат поврежден. Измерьте сопротивление мата. Проверьте наличие «разрыва цепи» и «короткого замыкания», как описано ранее в этом руководстве. В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. На индикаторе может быть надпись «GFI», под словами «Ожидание» или на кнопке с надписью «Тест». Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю. Если коврик не поврежден, замените элемент управления GFCI.Также см. «Конфликты GFCI» ниже.
Подача неверного напряжения или несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол Бетонная плита. Температура поверхности плиты медленно повышается. Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше).Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается. Маты соединяются «последовательно» или «шлейфом» (от конца к концу). Несколько матов необходимо соединить «параллельно» (или черный с черным, белый с белым).
Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO». SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их.Если это не решит проблему, измерьте сопротивление на проводах датчика. Для управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления проводов датчика в этом руководстве
Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения правильны. Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
Неисправное управление. Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F. Датчик температуры пола неправильно подключен или расположен неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если это программируемое управление, программирование может быть неправильным. Внимательно прочтите инструкции по программированию системы управления и следуйте им.
Подача неверного напряжения или использование несоответствующих компонентов. Проверить напряжение, проверить детали. См. «Подача неверного напряжения» выше.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Ослабленное соединение (и) на стороне линии и / или на стороне нагрузки блока управления. Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
Неисправное управление. Верните управление дилеру для замены.
Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Неисправное управление. Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI . Более одного GFCI в цепи. GFCI иногда отключаются, если с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом разделяют цепь с ковриком. Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

Приложение 6. Подключение нескольких матов

ПРИМЕЧАНИЕ: Термостатическое управление не показано на этих схемах для упрощения.

Эти схемы даны только в качестве примеров того, как правильно соединить несколько матов.

Следует соблюдать осторожность, чтобы не переполнить ящик.

Обязательно используйте гайки для проводов, размер которых соответствует выполняемым соединениям.

Следуйте всем правилам при подключении. В случае сомнений обратиться к электрику

Наслаждайтесь своей новой системой обогрева пола SunTouch Mat!

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch vs.Изделие B

Ссылки для коврика с подогревом пола SunTouch

Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

SunTouch Нагревательные звенья для обогрева полов

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675
— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

Сообщение SunTouch Mats Технические характеристики и процедура установки впервые появились в блоге магазина напольных покрытий.

Кабель для теплого пола

л Young Chang Silicone

■ Общий тип

■ Односторонний тип

Описание

Кабель для обогрева полов предназначен для утепления каменных и плиточных полов в ванных комнатах, кухнях, прихожих и любых помещениях. Достоинством кабеля для теплого пола является эффективность монтажа и эксплуатации.Также система теплых полов не требует обслуживания. в целом, поскольку эта система не требует очистки или замены фильтров. Кроме того, кабель теплого пола бесшумный во время работы, поэтому его невидимость создает полную свободу декора и расстановки мебели. Низкая температура ниже теплый пол встраивается в пол или размещается под напольным покрытием. Таким образом, он не создает опасности ожога и не это опасность получения телесных повреждений из-за случайного контакта, ведущего к спотыканию и падению.

Приложение

Как правило, кабель для подогрева пола наиболее применим в ситуациях, когда требуется только обогрев пола или быть нагретым относительно невелик.Электрическая мощность системы электрических кабелей может быть ограничивающим фактором при проектировании системы. если ваша электрическая сеть не рассчитана на это. Система теплого пола широко используется в соответствии с требованиями жилых и коммерческих зданий, таких как пансионат, вилла, курорт, церковь, храм и т. д., Также эффективно используется для удаления воды и влаги.

Структура

НЕТ СТРОИТЕЛЬСТВО МАТЕРИАЛ
1 Нагревательный элемент Металл или никелевый сплав
2 Изоляция FEP / ETFE / силикон / ПВХ
3 Земляная оплетка Медь луженая
4 Наружная оболочка Фторполимер / силикон / ПВХ

Тип

■ Общий тип
— поставляется с одним сердечником

■ Тип с односторонним подключением
— поставляется только одно холодное соединение

■ Матовый тип
— Типы с матовым креплением помогут пользователям легко и мгновенно установить
— Доступны индивидуальные конструкции

Технические характеристики

Номинальное напряжение 220 В переменного тока (доступно 110/380 В)
Выход 150 Вт / м ~ 200 Вт / м
Темп. 105 ° С
Прочность 105 ° С
Температура пола с подогревом. 5 ° С ~ 40 ° С
зона обогрева 0.5 кв.м ~ 24.0 кв.м

Лучистое электрическое отопление в полу под плиткой

Излучающие теплые полы — это фантастика.

Трудно просыпаться от теплого пола в прохладный день. При правильной установке и эксплуатации лучистое тепло в полу обеспечивает наиболее комфортное и целенаправленное обогревание жилых помещений.

В этой статье рассказывается о моей установке электрических лучистых полов в недавно отремонтированном солярии и прихожей.

Лучистое отопление обычно доступно в виде электрических или водяных (гидронных) систем. У каждого есть свои преимущества и недостатки. Электрическое лучистое отопление дороже в эксплуатации, но его проще установить. Водяное лучистое отопление дешевле в эксплуатации, но требует сложной сантехники и бойлеров. В обеих моих последних установках использовалось электрическое лучистое тепло.

Системы электрического лучистого отопления относительно удобны для ремонта полов своими руками и их легко добавить при реконструкции полов или при новом строительстве.Кабельные системы электрического теплого пола также имеют разумную цену и практически не требуют обслуживания.

Электрический обогрев пола также решает проблему добавления тепла в дополнительные помещения, которые было бы трудно подключить к существующей системе отопления, вентиляции и кондиционирования воздуха. Такие помещения, как пристройки, примыкающие, веранды, солярии и гаражи, могут быть отличными кандидатами для электрического лучистого отопления в полу, особенно если добавление воздуховодов или водопровода HVAC будет затруднено. Это одна из основных причин, по которой я добавил лучистое электрическое отопление в пол в два моих новейших проекта — небольшую пристройку для прихожей и переделанную пристроенную солярий.

Прошлой осенью я добавил в нашу каюту новую прихожую, добавив под плитку маты с электрическим лучистым обогревом.

Этим летом я занялся солярием, установив все новые окна, двери и напольную плитку. Под плиткой мы установили электрическое излучающее тепло в полу с помощью излучающего теплового кабеля, установленного в разделительной мембране с каналами. Этим двум недавним установкам и посвящена данная статья.

Но сначала немного о системах внутрипольного лучистого отопления.

Системы лучистого отопления для пола

Системы лучистого внутрипольного отопления нагревают черновой пол и плиты, обеспечивая теплом жилые помещения за счет теплопередачи от пола к окружающим конструкциям и пространству.Лучистое тепло имеет преимущества по сравнению с традиционными системами отопления и некоторые недостатки.

Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:

Преимущества системы лучистого отопления:

  • Более эффективны, чем традиционные плинтусы, радиаторы, принудительная вентиляция, обогреватели, печные системы отопления.
  • Системы с очень низким уровнем обслуживания или без него — особенно для электрических систем.
  • Равномерное плавное нагревание с приятными теплыми полами.
  • Эффективное распределение тепла ближе к полу по сравнению спотолки для приточных систем (поднимается теплый воздух).
  • Меньшее движение воздуха, меньшая вероятность движения аллергенов и улучшенное качество воздуха.
  • Отсутствие риска контактных ожогов (радиаторы, печи).
  • Очень тихий или бесшумный (электрический).
  • Может быть относительно легко установить в здании или при ремонте пола.
  • Обычно не для охлаждения или осушения.

Недостатки системы лучистого отопления:

  • Устанавливается под пол.
  • Водяные системы (гидронные) могут протечь или замерзнуть.
  • Относительно высокие затраты на установку (особенно гидравлическую) усложняют укладку на пол.
  • Увеличенная толщина пола.
  • Может не подойти под пол из массивной древесины (быстрое расширение / сжатие).
  • Более медленное начало и отвод тепла.
  • Принудительный воздух позволяет охлаждать и осушать в дополнение к нагреву.

Системы лучистого тепла обычно используют в качестве источника тепла либо нагретую воду (гидравлические системы), либо электрическое сопротивление (электрические системы).У каждой системы есть свои плюсы и минусы:

Преимущества водяной (гидронной) системы лучистого отопления:
  • Котлы, работающие на природном газе, могут быть дешевле в эксплуатации по сравнению с электрическими системами.
  • Один котел может питать несколько этажей, а также горячее водоснабжение.
  • Высокоэффективные системы. Низкий уровень шума (котел, насосы).
  • Системы, не требующие особого обслуживания.
Водяная (гидронная) система лучистого отопления Недостатки:
  • Напольный водяной шланг недоступен, если он протекает.Крепежные детали могут повредить трубку.
  • Установка посложнее, требуется бойлер, насосы. Более сложный, чем проект DIY.
  • Требуется некоторое обслуживание — промывка, защита от замерзания в некоторых климатических условиях и т. Д.
Электрическое сопротивление системы лучистого отопления Преимущества:
  • Установка менее сложна — не требуется водопровод, бойлер, газовые линии, выхлоп, насосы и т. Д.
  • Относительно простая установка своими руками.
  • Высокоэффективные системы.Отсутствие шума (в некоторых низковольтных системах используются трансформаторы, создающие шум).
  • Обычно техническое обслуживание не требуется.
Электрическое сопротивление системы лучистого отопления Недостатки:
  • Стоимость электроэнергии может быть относительно высокой, особенно в часы пик.
  • Обычно требуется выделенная электрическая цепь (и). В более обширных системах обычно используются цепи на 240 В.
  • Крепеж для пола может повредить провода лучистого отопления во время строительства.

Независимо от типа системы лучистого отопления, которую вы используете, установка любой системы лучистого отопления в полу может быть затруднена после того, как ваш дом будет построен.

Существуют системы лучистого теплого пола, предназначенные для установки под черным полом между элементами каркаса.

Системы лучистого теплого пола сложно установить, поскольку они старые работы

Системы внутрипольного отопления обычно работают лучше всего, когда они устанавливаются внутри конструкции пола, обычно над черновым полом и под отделкой пола.Некоторые системы устанавливают под черным полом, между балками пола, но эти системы, как правило, достаточно неэффективны в зависимости от специфики вашего дома.

Если вы собираетесь реконструировать, или только начинаете строить, или планируете строить, теплый пол — отличный вариант. С нашей запланированной укладкой кафельного пола для нашей солярии, электрическое лучистое тепло под плиткой является идеальным решением.

Зная, что мы хотели бы получить тепло в полу под плиткой, нам просто нужно было выбрать электрическое или водяное лучистое тепло.Это решение было легким. Электрическую цепь легко проложить в солярий. Сантехника, бойлер, газовая линия и все другие сложности сделали водную лучистую систему отопления непригодной для использования в этом проекте.

Фактически, 10 лет назад, после того, как мы купили кабину, я обновил нашу разводку и проложил выделенную цепь на 20 А в солярий, ожидая в будущем тепла в полу.

Теперь мне просто нужно было выбрать формат (мат против намотанного кабеля) и напряжение системы (120 В против.240в), затем закажите материал и установите его.

Электрические форматы лучистого тепла для пола

В электрических системах лучистого отопления для пола используется электрический резистивный нагревательный кабель для преобразования электричества в тепло. В зависимости от производителя часто бывает два основных продукта; маты со встроенным нагревательным кабелем и отдельным нагревательным проводом, закрепленным на черновом полу с помощью зажимов или мембран с пазами.

Коврик для электрического обогрева пола от SunTouch. Нагревательный кабель WarmWire 120 В для обогрева пола от SunTouch.Разделительная мембрана под плитку с матрицей для прокладки греющего кабеля под плиткой.

Меньшие площади (менее 150 кв. Футов) обычно хорошо работают с матами излучающего тепла, а большие и сложные области хорошо работают с кабелем излучающего тепла.

Есть некоторые исключения, так как некоторые производители изготовят коврики на заказ в соответствии с планами вашего проекта.

Вы можете заказать коврики по размеру в зависимости от площади комнаты. Нагревательные маты продаются в рулонах матов шириной от 2 до 3 футов.

Электрический коврик с встроенным тепловым кабелем, используемый для пола в маленькой прихожей. Этот коврик был залит тонким слоем под плитку. Нагревательный мат залит тонким слоем под плитку, установленную в прихожей.

Для нашей солнечной комнаты площадью около 150 квадратных футов я использовал намотанный кабель излучающего тепла, установленный в матрицу мембранной основы.

Проволока электрического нагревательного кабеля наматывается под плитку для нашего проекта большой солнечной комнаты площадью 150 кв. Футов.

Как работают системы обогрева полов

В системах лучистого обогрева пола используются трубы с горячей водой или теплые электрические кабели для обогрева полов и жилых помещений.

Тепло естественным образом перемещается по температурным градиентам от большего к меньшему количеству тепла. Объекты с более высокой температурой передают тепло объектам с более низкой температурой, нагревая их. Этот процесс теплопередачи между телами, разделенными в пространстве, описывается как лучистая теплопередача, что дало имя системам лучистого тепла.

Лучистое тепло перемещается между объектами как невидимая электромагнитная энергия, подобная свету. Типичный пример лучистой теплопередачи — это солнце, согревающее далекие объекты. Большая часть (50-70%) тепла, производимого системами лучистого обогрева пола, находится в форме лучистого тепла.

Кондуктивное тепло, то есть движение тепла внутри твердых объектов или между соединенными объектами, также генерируется системами лучистого тепла. Например, теплопроводное тепло — это тепло, которое вы чувствуете при ходьбе по полу, нагретому системой лучистого тепла.

Кондуктивная теплопередача также играет роль в потерях тепла в системах лучистого обогрева пола. Лучистое тепло, установленное в слоях раствора или бетонных плитах, будет терять тепло за счет теплопроводной передачи тепла от намеченной цели.Кондуктивная теплопередача зависит от теплопроводности проводящего материала.

Металлы, бетон и камень обладают высокой теплопроводностью и легко передают тепло. Материалы с низкой теплопроводностью, такие как; воздух, дерево и изоляция имеют низкую теплопроводность и замедляют или блокируют теплопередачу.

Вот почему надлежащий термический разделительный слой / изоляционный слой так важен для работы системы лучистого отопления.

Изоляционные материалы, которые замедляют или блокируют кондуктивные потери тепла вдали от предполагаемого пространства обогрева, улучшают производительность и эффективность системы.Например, неизолированная бетонная плита приведет к огромным кондуктивным потерям тепла от внутрипольных систем лучистого отопления, поскольку тепло перемещается через плиту и от пола и жилого помещения.

Конвекция, передача тепла движением текучей среды (воздуха или жидкости), играет второстепенную роль в нагревании лучистым теплом, поскольку воздух прямо над поверхностью теплых полов поднимается вверх и заменяется более холодным воздухом сверху.

Достаточно ли излучаемого в пол тепла, чтобы обогреть мою комнату?

Достаточно ли тепла, создаваемого внутрипольными системами лучистого отопления, для использования в качестве основного источника тепла для установленных помещений, например, прихожих и соляриев? И если да, то до каких температур?

Ответ зависит от разницы между теплотой, вырабатываемой системой, и теплопотерей конструкций (тепловой нагрузкой).Вырабатываемое тепло легко оценить, исходя из желаемой разницы температур, окон и дверей, размера помещения, дизайна и уровня монтажа.

Системы лучистого обогрева пола (электрические или гидравлические) обычно производят от 10 до 15 Вт на квадратный фут установленной площади. Например, установленный нагревательный мат площадью 100 кв. Футов обычно вырабатывает от 1000 до 1500 Вт тепловой энергии.

Один ватт тепла примерно равен 3,4 BTU (в час):

1 ватт / кв. Фут = 3.4 БТЕ / кв. Фут в час

Следовательно, система площадью 100 кв. Футов должна генерировать от 1000 до 1500 Вт или от 3400 до 5100 БТЕ в час.

Достаточно ли тепла для вашего солярия в середине декабря, когда на улице 30 ℉? Ответ зависит от теплопотерь системы.

Расчет теплопотерь относительно легко произвести с помощью онлайн-калькуляторов, например:

Чтобы получить представление о потенциальных тепловых характеристиках установленной системы лучистого отопления, воспользуйтесь калькулятором для расчета теплопотерь в рассматриваемом помещении при различных температурах и сравните это с количеством тепла, выделяемого системой лучистого отопления.

Коврики для электрического лучистого обогрева обычно производятся для выработки 10, 12 или 15 Вт (34, 41 или 51 БТЕ в час) на квадратный фут установленного мата во время работы. Электрические излучающие незакрепленные кабельные системы производят от 10 до 18 ватт на квадратный фут проложенного кабеля в зависимости от расстояния между проложенными кабелями.

Итак, может ли наш электрический внутрипольный обогрев согреть наш солярий до 70 в декабре, когда на улице 30 ℉?

В этом примере я буду использовать следующие значения:

  • наружная температура 30 ℉
  • солярий — площадь 100 кв.м на первом этаже
  • потолки 9 футов
  • две внешние стены
  • шесть окон
  • одна дверь имеет среднюю (посредственную) изоляцию
  • желаемая температура в помещении 70 ℉.

С этими значениями наши расчетные потери тепла составляют ~ 38 Вт / К, или 2900 БТЕ в час при желаемом изменении температуры.

Может ли наше внутрипольное отопление обеспечить 2900 БТЕ?

Что ж, если ваша внутрипольная система покрывает весь пол (за исключением рекомендованного 6-дюймового отступа стены), у вас будет нагревательный электрический излучающий источник тепла площадью 90 кв. Футов. Таким образом, если система производит 15 Вт / кв. Фут, создаваемые БТЕ будут 4 603 БТЕ в час (90,25 кв. Футов x 15 Вт x 3,4 БТЕ / ватт / час), при условии 100% эффективности системы лучистого тепла.

Большинство систем лучистого тепла не работают со 100% -ным КПД и будут терять значительное количество тепла за пределами целевого жилого помещения. Давайте оценим эффективность нашей сборки на 85%. Следовательно, наша система должна генерировать 85% от 4 603 или 3 912 БТЕ в час, что больше расчетных 2 900 БТЕ, необходимых для желаемого повышения температуры в нашей солярии.

В этом примере вы должны иметь возможность обогреть солярий площадью 100 квадратных футов до 70 ℉ при температуре наружного воздуха 30 ℉ и продолжительности рабочего цикла 74%.

Используя калькулятор, вы можете попробовать различные значения температуры окружающей среды, чтобы получить представление о потенциальных характеристиках вашей системы при понижающихся температурах. Для более точных расчетов вы можете обратиться к подрядчику HVAC, знакомому с расчетами теплопотерь в вашем регионе. Они часто выполняют эти расчеты для систем отопления и кондиционирования воздуха.

Дополнительные рекомендации по установке электрического обогрева пола

При планировании установки электрического излучающего обогрева пола следует учитывать несколько факторов:

  • Размещение электрической коробки и цепи для подключения питания и термостата
  • Термостат лучистого отопления для пола и датчик температуры пола
  • Рекомендации по высоте пола
  • Обработка и изоляция плит / чернового пола
Электрическая коробка и цепь для электрического обогрева пола

Спланируйте свой проект перед тем, как начать.Обдумайте электрические потребности теплого пола, который вы планируете установить, и определитесь с подходящим источником питания для системы. Найдите значение силы тока для конкретного продукта, который вы планируете установить, чтобы спланировать источник электрической цепи.

Для небольших проектов с потребляемой энергией менее 5–10 ампер вы можете использовать схему, питающую другие устройства, при условии, что общая потребляемая мощность меньше, чем емкость этой схемы.
В зависимости от продукта, который вы используете, нагревательные маты на 120 В обычно потребляют около 1 А тока 120 В на 10 квадратных футов мата.Так, например, если у вас есть коврик площадью 50 кв. Футов на 120 В, он потребляет ~ 5 ампер.

Решая, можете ли вы подключиться к существующей электрической цепи, рассмотрите другие приборы и устройства, используемые в цепи, чтобы определить, можно ли безопасно использовать цепь для системы лучистого тепла.
Большинство бытовых электрических цепей на 120 В представляют собой цепи на 15 А с допустимым пределом силы тока около 12 А. Однако в некоторых домашних цепях используются цепи 120 В, 20 ампер с безопасным пределом допустимой силы тока около 15 ампер.

Чтобы определить силу тока в цепи, которую вы рассматриваете, перейдите к своей электрической панели и найдите автоматический выключатель для интересующей цепи. На выключателе будет указана сила тока — обычно 15 или 20 ампер.

Кроме того, калибр провода может помочь определить силу тока в цепи. Например, в 15-амперных цепях обычно используется меньший провод 14 г (напечатанный на внешней изоляции провода (обычно белая изоляция), а в 20-амперных цепях следует использовать больший провод 12 г, часто имеющий внешнюю изоляцию желтого цвета.

Еще одна подсказка — это розетка (плагин) электрической цепи. Например, розетки на 15 ампер (плагины) имеют два прямых гнезда, а розетки на 20 ампер также имеют два прямых гнезда, но в более длинном из двух гнезд будет перпендикулярная выемка, выходящая наружу из этого гнезда.

После того, как вы определили силу тока цепи, которую вы хотели бы использовать для системы лучистого тепла, сложите общую ожидаемую нагрузку в цепи, включая систему лучистого тепла.

Например, если общая сила тока составляет менее 12 ампер для цепи на 15 ампер или менее 15 ампер для цепи на 20 ампер, вы сможете использовать эту схему для своего теплового излучения в полу.

Эта оценка относится только к системам лучистого отопления на 120 В! Некоторые системы лучистого тепла, особенно те, которые имеют площадь более 100 кв. Футов, представляют собой системы на 240 В и обычно требуют выделенной цепи на 240 В.

Типичный автоматический выключатель на 20 А. Розетка на 20 А. Обратите внимание на горизонтальную выемку большего гнезда.

Как и при любом электрическом проекте, соблюдайте местные и национальные нормы и проконсультируйтесь с электриком, если вы не уверены или не имеете квалификации для работы с электрическими цепями.

Стоимость найма электрика для запуска выделенной цепи для вашего проекта напольного покрытия, скорее всего, окупится, если у вас есть какие-либо сомнения относительно правильности работы для системы.

Электрический излучающий термостат для пола и датчик пола

Существует множество термостатов лучистого тепла от разных производителей.Большинство производителей предлагают несколько вариантов термостатов, от самых простых до программируемых термостатов с возможностью подключения к Wi-Fi.

Я пробовал несколько разных термостатов, и мне больше всего нравятся программируемые устройства с сенсорным экраном Tekmar (под брендом SunTouch). Они просты в установке, интуитивно понятны в использовании и приятны на вид. Они также предлагают множество цветов дисплеев, подходящих к разным домашним декорам и стилям.

У нас они есть в нашем основном доме и в хижине, и они мне очень нравятся!

Программируемый WiFi-термостат SunTouch (Tekmar) для систем электрического лучистого отопления.

Большинство термостатов включают датчик температуры пола с термостатом. Датчики температуры пола жизненно важны для правильного функционирования вашей системы теплого пола. Они должны быть установлены в соответствии с инструкциями производителя и подключены к термостату системы.

Высота пола для систем электрического отопления в полу

Добавление ковриков для обогрева пола к конструкции пола обычно увеличивает высоту пола от 1/2 ″ до 1 ″ или более. При планировании увеличенной толщины пола учитывайте высоту смежных полов, высоту дверей и отделку, а также другие аспекты отделки.

Производители знают о высоте пола, и многие предлагают более тонкие изделия, чтобы уменьшить толщину, которую добавляет система обогрева. Кроме того, электрические системы теплого пола обычно имеют более низкий профиль по сравнению с гидравлическими системами.

Дополнительные материалы, добавленные к конструкции пола, такие как плиточная подкладка, разделительные мембраны и изоляция или изоляционная подкладочная плита, увеличивают толщину пола. Многие из этих продуктов предлагаются различной толщины, чтобы соответствовать высоте пола.Например, большинство подкладных плит для плитки предлагается толщиной 1/4 дюйма для использования в полу.

Общая толщина пола зависит от нескольких переменных, таких как состояние основания пола и необходимость усиления, выравнивающие составы, подкладка плитки или разделительные мембраны, а также слои изоляции.

Излучающая теплоизоляция необходима для эффективной системы

Это важно! Системы лучистого отопления, особенно внутрипольные, значительно выигрывают от теплового разделения и надлежащей изоляции за установленными источниками лучистого тепла.

Общее правило для систем лучистого обогрева заключается в размещении теплоизоляции, по крайней мере, в два раза превышающей R-значение позади приспособления для лучистого обогрева по сравнению с лицевой стороной или желаемым направлением обогрева. Например, если общее значение R материалов чернового пола на готовой стороне установленной системы лучистого отопления равно R-1, изоляция не менее R-2 должна быть установлена ​​за системой лучистого отопления.

Если источник лучистого тепла установлен над бетонной плитой, в идеале бетонная плита должна быть изолирована под плитой.Кроме того, термический разрыв или более тонкие изделия на основе жесткого пенопласта, такие как Go Board, могут улучшить отзывчивость системы отопления за счет снижения тепловых потерь на большую тепловую массу бетонной плиты.

Предположим, что система лучистого обогрева установлена ​​над черным полом. В этом случае нижняя сторона чернового пола должна быть изолирована в соответствии с нормами не менее 3 дюймов стекловолоконной изоляцией с использованием пенопласта или жесткого пенополиизоцианурата или его эквивалента. Чем больше, тем лучше, особенно если нижняя сторона представляет собой некондиционное пространство, такое как подвал или неотапливаемый подвал.

Неизолированный черный пол под системой лучистого теплого пола, как правило, обеспечивает неэффективную и недостаточную производительность. Это связано с тем, что лучистое тепло движется во всех направлениях вниз по температурным градиентам, а не просто вверх, как динамика конвекционного тепла. Следовательно, недостаточно изолированные помещения под системами лучистого отопления будут чрезмерно теплыми, а предполагаемое жилое пространство стоит выше системы лучистого тепла.

Неизолированные системы лучистого отопления, установленные на бетонные плиты или аналогичные плиты без термического разрыва, будут работать медленно и плохо, теряя большое количество тепла для нагрева бетонной массы плиты.Это особенно верно, если плита не изолирована, так как тепло, которое проникает в плиту, теряется для окружающей земли.

Go Board — это подкладка для плитки из жесткого пенопласта, которая представляет собой элегантное решение для установки излучаемого тепла под плитку со значением R 2,3 для панелей 1/2 ″ (1/4 ″ = R-1,3, 5/8 ″ = R-2,9, 1 ″ = R-5, 1 1/2 ″ = R-7,5, 2 ″ = R-10).

Помимо теплоизоляции, следует учитывать основание и дополнительные факторы, такие как необходимость выравнивания / выравнивания поверхности в контексте желаемой отделки пола.

При использовании плитки вам понадобится достаточно ровный пол, в зависимости от типа и размера плитки, которую вы планируете использовать. Для плитки вам также понадобится подходящая поверхность для нанесения тонкого раствора для укладки плитки. Фанерный пол может подойти, но часто требует обработки или герметизации для надлежащего отверждения в тонком слое.

С отделкой плиткой и теплом пола трудно превзойти слой Go Board на плите под воздействием лучистого тепла. Кроме того, подкладочная плита GoBoard обеспечивает отличную изоляцию для системы отопления, водонепроницаемую поверхность и пароизоляцию, а также идеальную поверхность для нанесения тонкозастывающего раствора.

Полы для лучистого тепла

Над системами лучистого обогрева внутри пола можно укладывать различные напольные покрытия. Плитка — обычно лучший выбор, чем лучистое отопление, но паркет, линолеум или виниловые полы и даже ковровое покрытие можно укладывать поверх лучистого тепла. Но разные материалы будут по-разному работать с лучистым теплом.

Керамика, фарфор, камень и аналогичные материалы хорошо передают тепло, обеспечивая быструю передачу нижележащего лучистого тепла. Эти материалы также имеют значительную тепловую массу, сохраняя тепловую энергию и сглаживая подачу тепла.

Ковры, винил, ковровые покрытия, ковровые покрытия и материалы для деревянных полов, с другой стороны, обладают изолирующими свойствами, замедляя передачу лучистого тепла в жилые помещения и снижая эффективность системы. В результате эти материалы менее устойчивы к источникам тепла и, как правило, должны использоваться только в областях, где температура пола ограничена максимальной рабочей температурой 80.

В соответствии с рекомендациями, опубликованными Национальной ассоциацией деревянных полов (NWFA) в 2019 году, максимальная температура для систем лучистого отопления с деревянными напольными покрытиями составляет 80 ℉.

Если вы планируете укладывать деревянные полы над системой лучистого отопления, изучите деревянные изделия, которые вы считаете подходящими для систем обогрева полов. Как правило, инженерные полы с фанерным сердечником хорошо работают с системами подогрева пола.

Изделия из цельной древесины, особенно широкие срезы, имеют тенденцию расширяться и сжиматься из-за резких перепадов температуры при установке на лучистом тепле и обычно приводят к короблению пола, трещинам, изгибам и другим проблемам, связанным с движением.Если используются изделия из цельной древесины, более узкие доски с вертикальными углами пропила (четверть пиленая, рифленая) имеют тенденцию быть более стабильными по размеру и лучше подходят для полов с лучистым обогревом. Деревянные полы выиграют от температурных ограничений — скажем,

.

При укладке деревянного пола поверх систем лучистого обогрева проконсультируйтесь с производителем продукта, чтобы убедиться в совместимости. При укладке деревянного пола поверх электрического или водяного теплого пола при планировании системы крепления учитывайте возможность проникновения крепежа и повреждения нагревательных элементов.Клейкая техника может быть лучше всего, но убедитесь, что клей, который вы используете, разрешен для использования на теплом полу. Производители часто предлагают максимальную рабочую температуру и для напольных покрытий.

Если вы считаете линолеум, винил или другие изделия отделкой для теплого пола, обратитесь к производителю, чтобы убедиться в совместимости с подогревом пола, и используйте только клеи, предназначенные для теплого пола.

> Как я установил электрическое излучение в полу под плиткой на террасе для загара без кондиционирования

Мой проект заключался в том, чтобы добавить тепла к неизолированному плиточному внешнему полу нашего не кондиционированного пола веранды для солярия.

Я планировал установить цементную (энкаустическую) плитку для отделки пола. Поскольку пол сделан из неизолированного бетона, необходимо было добавить теплоизоляционный слой. Я решил использовать для этой цели плиточную подкладку GoBoard 1/2 дюйма. Материал 1/2 ″ имеет R-значение R-2.3. Неплохо!

Размер комнаты 15,5 ‘x 10’ (155 кв. Футов) только приближается к размеру проектов, которые, вероятно, выиграют от систем отопления на 240 В. Несмотря на то, что для комнаты такого размера есть рулонные нагревательные маты, более целесообразно укладывать намотанный нагревательный провод на развязывающую мембрану.

Итак, вот сводка моих слоев пола, сверху вниз:

  • Бетонная плита (неизолированная)
  • Краска жидкая гидроизоляционная мембрана (RedGard®)
  • Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
  • GoBoard 1/2 ″ с изоляцией, водонепроницаемая, подкладная плита для плитки для изоляции, гидроизоляция (швы заделаны)
  • Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
  • Фетровая полимерная развязывающая матричная мембрана для крепления греющего кабеля, изоляционный слой
  • Самовыравнивающаяся шпаклевка (LevelQuik® RS) для выравнивания / выравнивания
  • Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
  • Энкаустический цемент Плитка 8 ″ x8 ″, 3/16 ″ полимерно-отшлифованный цементный раствор (Polyblend®)

Вот слои на нескольких изображениях:

Подложка для плитки GoBoard с полиизоциануратной сердцевиной обеспечивает отличный термоизоляционный разрыв по бетонным плитам для электрических систем обогрева полов.Разъединяющая матрица нагревательного провода SunTouch HeatMatrix, установленная с поли-модифицированным тонкозатвердевающим раствором поверх изолированной плиточной подкладки GoBoard Кабель электрического лучистого обогрева SunTouch WarmWire, установленный в разъединяющую мембрану SunTouch HeatMatrix с самовыравнивающейся подкладкой LevelQuik RS, используется для выравнивания и выравнивания поверхности. цементная плитка, уложенная поверх электрического излучающего кабеля для обогрева пола SunTouch WarmWire.

Читайте дальше, чтобы ознакомиться с нашей системой электрического лучистого обогрева пола с использованием электрического нагревательного кабеля SunTouch и разделительной монтажной мембраны матрицы.

Электрическое лучистое отопление полов над слоями плиточного пола

Установка трехфазной электропроводки

в доме

Как подключить 3-фазную электрическую распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита.Мы также покажем, что Как подключить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в домашних и коммерческих системах электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга.Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение. Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в схемах MDB, DB, Sun и Final Sub . Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США 4.5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через трехфазную трехпроводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная трехпроводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения. Мы покажем схему подключения в следующих разделах этого поста.

Связанные руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем регулируют необходимое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым необходима как высокая, так и низкая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой трехфазное напряжение между фазой (фаза и фаза) составляет 400 В переменного тока (в США: 208 В, 240 В, 480 В и т. Д.). Однофазное напряжение и между фазой и нейтралью (между фазой и нейтралью) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.) Могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный блок питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д.нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США — NEC

В Соединенных Штатах и ​​Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, а трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

  • Три точки подключения (3 линии) = 208 В
  • Три точки подключения (3 линии) = 240 В
  • Три точки подключения (3 линии) = 480 В

i.е.

  • L 1 до L 2 = 208 В, 240 В или 480 В — (3 фазы)
  • L 2 до L 3 = 208 В, 240 В или 480 В — (3 фазы)
  • L 3 по L 1 = 208 В, 240 В или 480 В — (3 фазы)

Однофазное напряжение в США

  • От горячего к нейтрали = 120 В
  • От горячего к нейтрали = 208 В, (высокий Ножка Delta)
  • Два горячих = 240 В
  • Горячее на нейтраль = 277 В
  • Горячее на нейтраль = 480 В

i.е.

    • L 1 до N = 120 В, 208 В, 277 В или 480 В — (1 фаза)
    • L 2 до N = 120 В, 208 В, 277 В или 480 В — (1 фаза)
    • L 3 к N = 120 В, 208 В, 277 В или 480 В — (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации высокого напряжения с треугольником (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС — IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

  • Между фазой = 400 В
  • Любая фаза на нейтраль = 230 В — (1-Φ)
  • Между тремя фазами = 400 В — (3-Φ)

Т.е.

  • L 1 до L 2 = 400 В — (3 фазы)
  • L 2 до L 3 = 400 В — (3 фазы)
  • L 3 до L 1 = 400 В — (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

  • L 1 до N = 230 В — (1-фазный)
  • L 2 до N = 230 В — (1-фазный)
  • L 3 до N = 230 В — (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В — IEC — UK & EU

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного источника питания в доме.

  • Трехфазный счетчик энергии: 1 №
  • Трехполюсный выключатель, 63 А (100 или 250 А в США): 1 №
  • Двухполюсный: 63 А, ток отключения 30 мА (УЗО / GFCI): 3 №
  • Трехполюсные автоматические выключатели , 63A (100-250A в США): 3 номера
  • , однополюсный, 20A, MCB: 6 номеров
  • , однополюсный, 16A (20A в США): MCB: 3 номера
  • , однополюсный, 10A (15A в США) : MCB: 6 шт.
  • Корпуса распределительных щитов: 3 шт.
  • Соединение шины для подключения нейтрального кабеля
  • Медные полосы для общего соединения MCB: 3 шт. (Сегмент шины Cu)
  • Шина из медной полосы для соединения с землей и заземлением

Как подключить трехфазный главный распределительный щит?

Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5кВт (10л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).

В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетку питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме существует трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел, установленный для установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.

Практическая процедура трехфазного подключения распределительного щита и установки

Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому следуйте инструкциям ниже, чтобы сделать то же самое, что указано ниже.

  • Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, то ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
  • Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)
  • Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB). , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
  • Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и для нейтральных проводов.
  • Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
  • Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.

Щелкните изображение, чтобы увеличить

Рис. — Схема установки трехфазной электрической проводки

Полезно знать: Вы также можете использовать четырехполюсный MCCB или MCB вместо трехполюсного MCCB / MCCB .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах подключения однофазных сетей.

Связанные сообщения:

Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.

Схемы установки трехфазной электропроводки — US -NEC

Трехфазная распределительная и распределительная проводка на 208В.

Щелкните изображение, чтобы увеличить

Трехфазное распределение напряжения 240 В (треугольник с высоким перепадом напряжения) и монтаж панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение 480 В и монтаж панели.

Щелкните изображение, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.

Связанные сообщения:

Схемы подключения трехфазной электрической сети — Великобритания, ЕС — IEC

Щелкните изображение, чтобы увеличить электрические схемы, указанные для общего рисунка 1 выше.

Трехфазная, 400 В, проводка разделенного распределительного щита с УЗО — только 3-Φ нагрузки

Щелкните изображение, чтобы увеличить

Трехфазное, 400-вольтное, разводное соединение распределительного щита с УЗО — 1-Φ нагрузки от источника 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, разводка распределительного щита с УЗО — комбинация нагрузок 3 Φ и 1 Φ

Щелкните изображение, чтобы увеличить

Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 — 1: 2011), в потребительском блоке должна быть предусмотрена защита RCD. кроме системы дымовой и охранной сигнализации.

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? — NEC — US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена ​​типичная трехфазная разводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.

Монтаж трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Связанные сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? — IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, которая зависит от конструкции системы. Перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электрическим приборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5 — Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.

Типовая схема подключения трехфазных цепей нагрузки 400 В и автоматического выключателя в распределительном щите и блоке потребителя.

Связанные сообщения:

Принципиальная электрическая схема трехфазного распределительного щита

На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.

Рис. 2 — Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки

— IEC и NEC

Мы использовали красный для фаз, находящихся под напряжением или горячих , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать коды определенного региона или коды общей практики в данной местности, например, IEC — Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ США и Канада ] см. подробный пост о цветовых кодах проводки NEC и IEC , где:

NEC — США:

Трехфазный 208 В и 240 В AC (High Leg Delta):

  • Синий = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Черный = Горячий 3 или линия 3
  • Белый = Нейтраль
  • Зеленый с Желтая полоса или оголенный проводник = Земля / Земля или Защитное заземление «PG».

Трехфазный 277 В и 480 В переменного тока:

  • Желтый = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Коричневый = Горячая 3 или Линия 3
  • Белый = Нейтраль
  • Зеленый с Желтая полоса или оголенный провод = Земля / Земля или Защитное заземление «PG».

Однофазный 120 В переменного тока:

  • Черный = Горячий или Линия ,
  • Белый = Нейтраль
  • Зеленый с Желтая полоса проводника Земля / Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

  • Черный = Горячий 1 или Линия 1
  • Красный = Горячий 2 или Линия 2
  • Белый нейтральный =
  • Зеленый с Желтая полоса или оголенный Проводник = Земля / Земля или Защитное заземление «PG».

Связанные сообщения:

IEC и Великобритания:

Трехфазный 400 В:

  • Коричневый = Фаза 1
  • Черный = Фаза 2
  • Серый 9057
  • Синий = Нейтраль
  • Зеленый или Зеленый с Желтый Полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Однофазный 230 В переменного тока:

  • Коричневый = Фаза или Линия
  • Синий = Нейтраль
  • Зеленый или 5 Зеленый

    Желтый Земля / Земля или Защитное заземление «PE».

Для справки: СТАРЫЕ коды цветов проводки в Великобритании (до 2004 г.) , которые по-прежнему применимы в других странах, например, в Индии, Пакистане, ОАЭ, КСА и других арабских странах.

400 В, трехфазный

  • Красный = Фаза 1
  • Желтый = Фаза 2
  • Синий = Фаза 3
  • Черный = Нейтраль
  • Зеленый = Заземляющий провод.

230 В Однофазный

  • Красный = Фаза
  • Черный = Нейтраль
  • Зеленый = Заземление или провод заземления.

Связанные сообщения:

Общие меры предосторожности и инструкции

  • Электричество — наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все предостережения и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
  • Никогда не пытайтесь играть с электричеством (это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
  • Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели).
