Теплый пол, виды и особенности

Про типы теплых полов

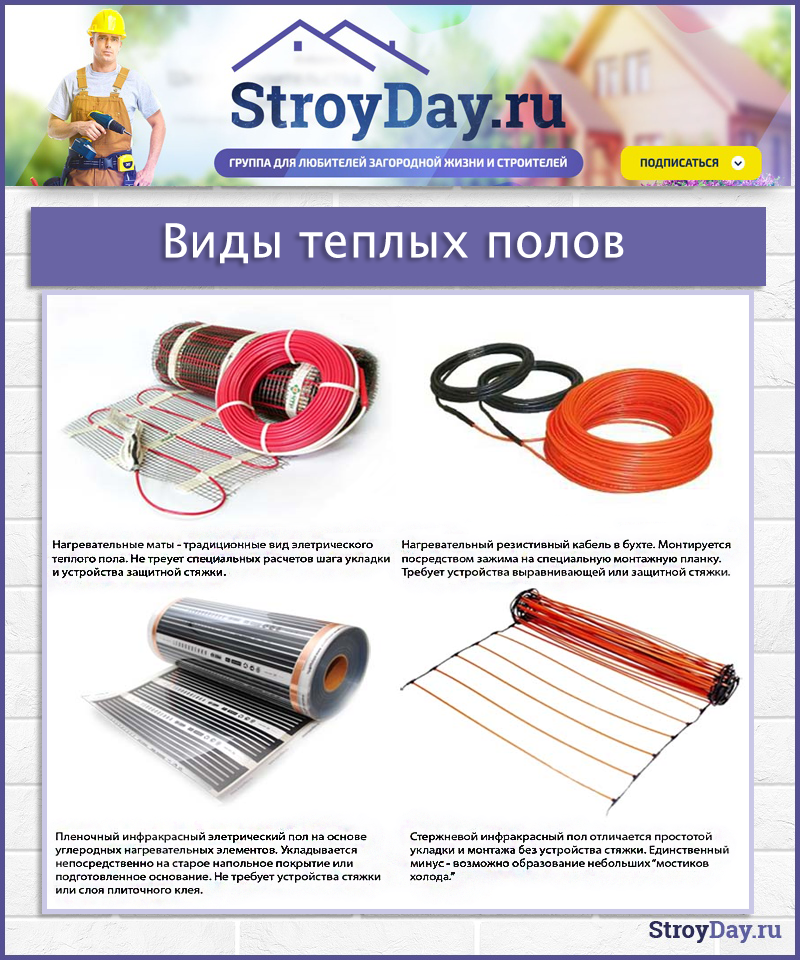

   Прежде всего расскажем о существующих видах тёплых полов, их конструкции, особенностей монтажа и возможностей. Для принятия правильного решения о покупке нужна максимально полная информация.
Аксиома: В многоквартирных домах с центральной системой отопления можно использовать только электрический теплый пол.

Существует водяной вид теплого пола, который отлично работает в индивидуальных домах, но мы будем рассматривать теплый пол электрический. И его разновидности:

нагревательный кабель
греющий тонкий мат
инфракрасная нагревательная плёнка

Расскажем об этих видах нагревательных элементов подробнее

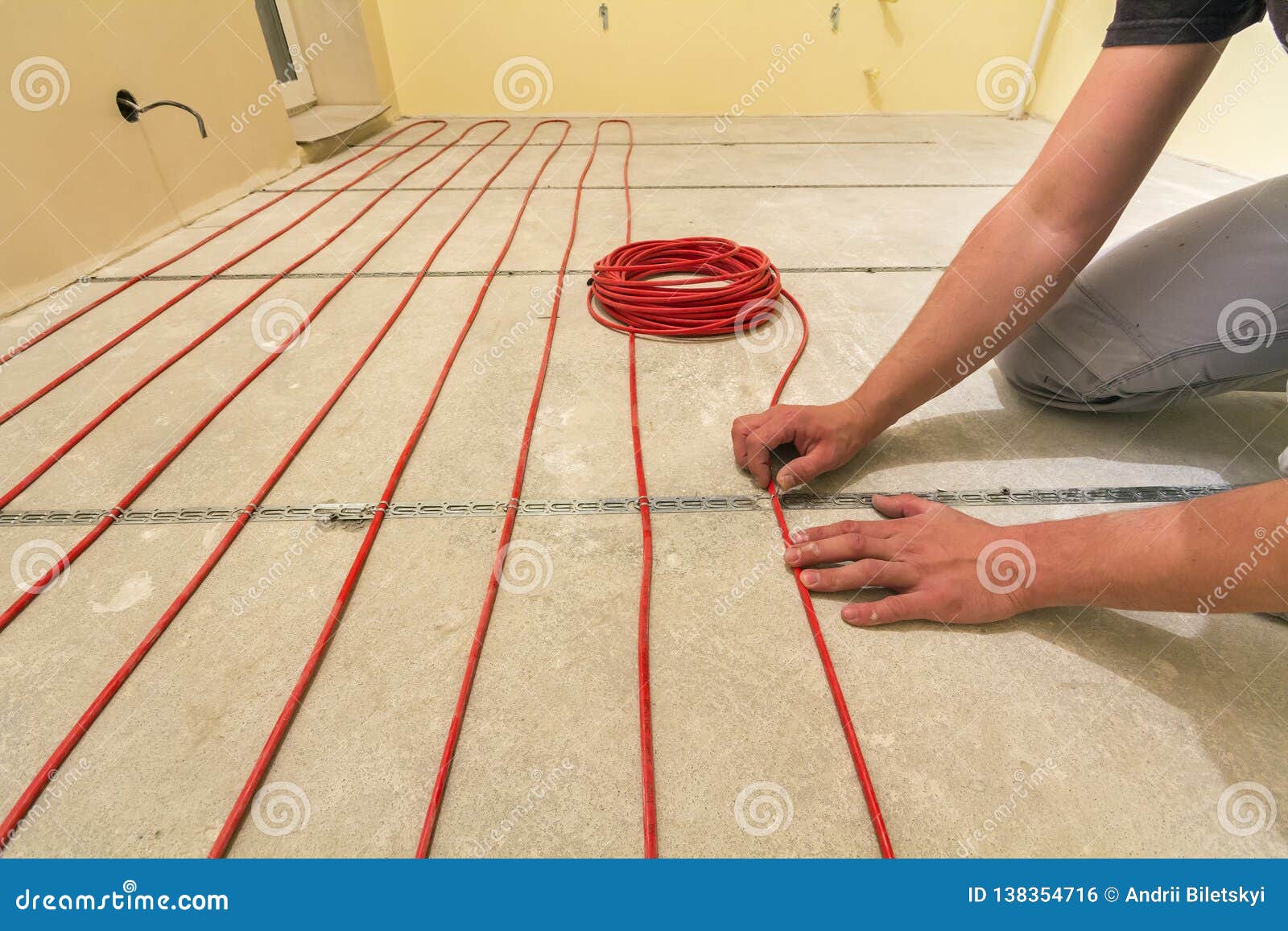

Нагревательный кабель

   Это кабель не просто проводит ток. Он нагревается, отдавая тепло в окружающую среду. Нужно учесть, что поверх такого кабеля делается стяжка толщиной не менее 30 мм. Сначала кабель прогревает слой стяжки и только потом напольное покрытие, затем уже покрытие начнет прогревать помещение.

Под кабель очень рекомендуется укладка листовой или рулонной теплоизоляции, уменьшающей потери тепла. Такая система весьма инерционна. Время нагрева такого типа теплого пола составляет от 3 до 8 часов, зато есть возможность реализовать систему с аккумуляцией тепла. В варианте аккумуляции толстая стяжка нагревается ночью – во время дешёвых тарифов, и отдает тепло днем, когда электричество дороже. Ещё один минус — включить кабель можно будет только через 28 суток после заливки стяжки. Плюсы такого теплого пола — относительно низкая цена, надежность, возможность применения практически любого напольного покрытия.

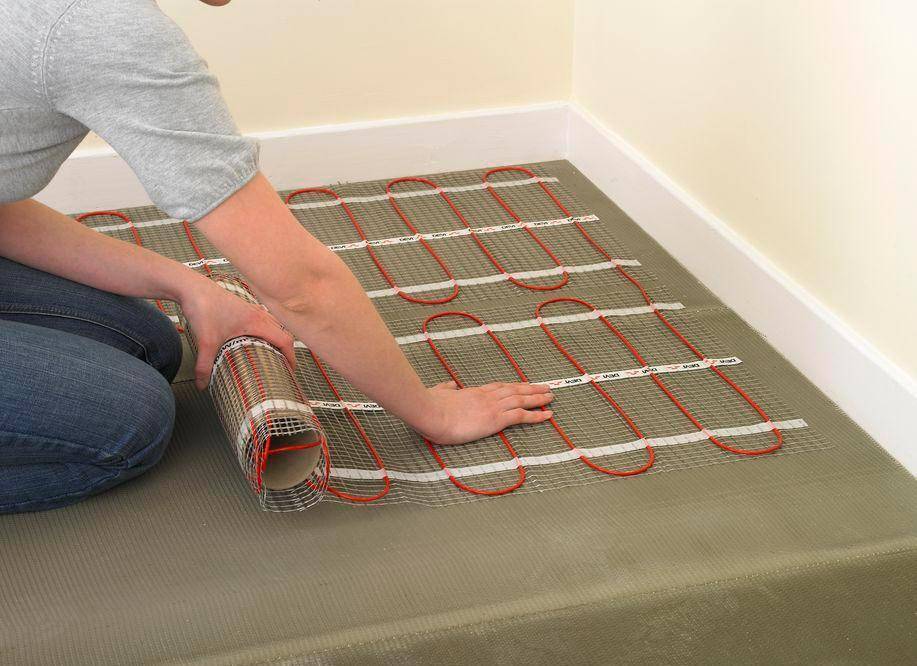

Нагревательные тонкие маты

    Маты представляют собой тонкий, маломощный греющий кабель прикрепленный к ячеистой сетке. Шаг кабеля и его мощность подобраны так, чтобы мы не ощущали разницы температур (тепловой зебры) на обогреваемой поверхности. А это важно, т.к. тонкий мат монтируется непосредственно под плитку или керамогранит, в слой плиточного клея.

Его толщина не должна учитываться при определении высоты финишного покрытия. Греющие маты быстро выходят на желаемый температурный режим, и поэтому такой вид теплого пола отлично подходит для работы с умными термостатами. Минус у матов по большому счету один — относительно высокая цена.

Инфракрасная нагревательная плёнка

   Самый новый и быстро развивающийся вид. Представляет из себя тонкую (от 0,3 до 1мм), но прочную слоистую конструкцию. Обязательные слои — изоляционные и излучающие. Изоляция обычно из полиэстера, излучающий (греющий) слой из напыленного карбона.
Менее чем за 10 лет появилось много разновидностей пленок:
— многослойные со сплошным напылением
— с эффектом саморегуляции
— пленки повышенной мощности
Область применения — для полов с покрытием из ламината, линолеума, ковролина, паркетной доски. В сухих помещениях.

Плюсы — быстрый и сухой монтаж, быстрый нагрев, распределение нагревательных элементов по всей площади пленки — равномерный нагрев.
Минусы — невозможность монтажа под плитку и во влажных помещениях.

Монтаж Инфракрасного теплого пола



Теперь про теплый пол

Теперь вы лучше представляет себе тёплый пол, его сильные стороны и минусы.
Системы тёплых полов применяются в двух вариантах —

-Как дополнительный подогрев пола при существующей основной системе отопления

-Как основная и единственная система обогрева

Кстати в порядке информации — отличия обогрева теплым полом и радиаторной системой обогрева

Как известно, теплый воздух всегда поднимается вверх. В случае с радиаторами он поднимается вверх над радиатором и затем, уже охладившись, опускается вниз. Распределение температуры в обогреваемом помещении далеко от идеала. Пол остается холодным, а под потолком воздух оказывается излишне перегрет. В случае с теплым полом распределение температуры оптимально со всех точек зрения — тепло поднимается от пола вверх равномерно по по всему помещению.

Очень часто в случае центрального отопления полы греют в санузлах, кухнях и других местах с керамической плиткой. Плитка кажется холодной даже если она комнатной температуры, и подогреть её — хорошая идея.

Сравнение видов тёплых полов

Сводная таблица сравнения — попытка свести вместе особенности конструкции, области применения, монтажа. У каждой разновидности теплых полов свои плюсы, минусы, ограничения.

    Кабельный теплый пол может применяться практически под любые финишные покрытия, в холодных и влажных помещениях. Легко варьируется его удельная мощность — от 120 вт/м2 в теплой кухне до 240 вт/м2 на холодной лоджии. Обогреваемая зона может быть любой конфигурации. Но обязательна цементно песчаная стяжка. Ну и очень долго нагревается.

    Маты тоже можно подобрать по мощности, в зависимости от «холодности» помещения. Оптимальны при частых включениях — выключениях обогрева, т. к. быстро выходят на рабочий тепловой режим, что сильно экономит электроэнергию.

   Инфракрасная пленка незаменима под покрытия, которые не крепятся к основанию, вроде ламината. Тут нагревательный элемент не прогревает никаких лишних слоев, а греет напрямую половое покрытие. В результате максимальная скорость нагрева до желаемой температуры и соответственно значительная экономия.

Управление теплым полом

    Теплый пол управляется с помощью специальных приборов — терморегуляторов. Терморегулятор включает и выключает обогрев по данным температурных датчиков. Обычно это датчик, расположенный под напольным покрытием, в обогреваемой зоне. Крайне важно правильное расположение этого датчика. При кабельном обогрева датчик располагают в одном уровне с нагревательным кабелем, строго посередине между кабелями.В случае с инфракрасной пленкой датчик укладывается непосредственно под карбоновыми греющими полосам. В любом случае нужно предусмотреть возможность замены датчика температуры.

   На графике вы видите изменение температуры теплого пола в зависимости от времени. Дано: кухня частного дома на первом этаже, пол -плитка, греющий элемент — тонкий мат Lavita (Ю. Корея) мощностью 160 вт/м2. Пол дополнительно утеплен экструдированным полистиролом толщиной 50 мм. Сначала мы видим первоначальный нагрев, затем режим поддержания температуры. Как видно из графика гистерезис терморегулятора составляет около 2 градусов. То есть при выставленной на регуляторе температуре 28 градусов, температура изменяется от 26 до 28 град. Цельсия. Видно что соотношение времени работы (нагрева) и времени простоя (охлаждения) равно 1 к 3. 10 минут идет нагрев и 30 минут остывание пола. В конкретном случае можно посчитать расход электроэнергии на обогрев помещения.

Читать о потреблении теплого пола…

   На графике вариант работы простого электромеханического терморегулятора. Экономию электронергии можно значительно увеличить при использовании программируемых приборов. В этом случае вы задаете время работы и температуры нагрева пола по своему желанию. Например пол на кухне нагреется до 30 градусов к 7. 00, и выключится в 8.00, когда вы уйдете на работу. Причем умный, самообучаемый программируемый терморегулятор включит обогрев заблаговременно, чтобы к 7.00 вы ощутили под ногами нагретый до указанной температуры пол.
В последнее время появились регуляторы с возможностью встраивания в WI-FI сеть квартиры и возможностью управления со смартфона.

   Как видно из вышеизложенного, для устройства теплого пола нужен учет совокупности большого количества факторов. Нужно учесть разные условия по теплопотерям, возможностям электроснабжения, применимости конкретных греющих элементов и терморегуляторов. Можно рассчитать на этом калькуляторе и сделать всё самостоятельно, но лучше хотя бы проконсультироваться у профессионалов.  Переход в каталог теплых полов…

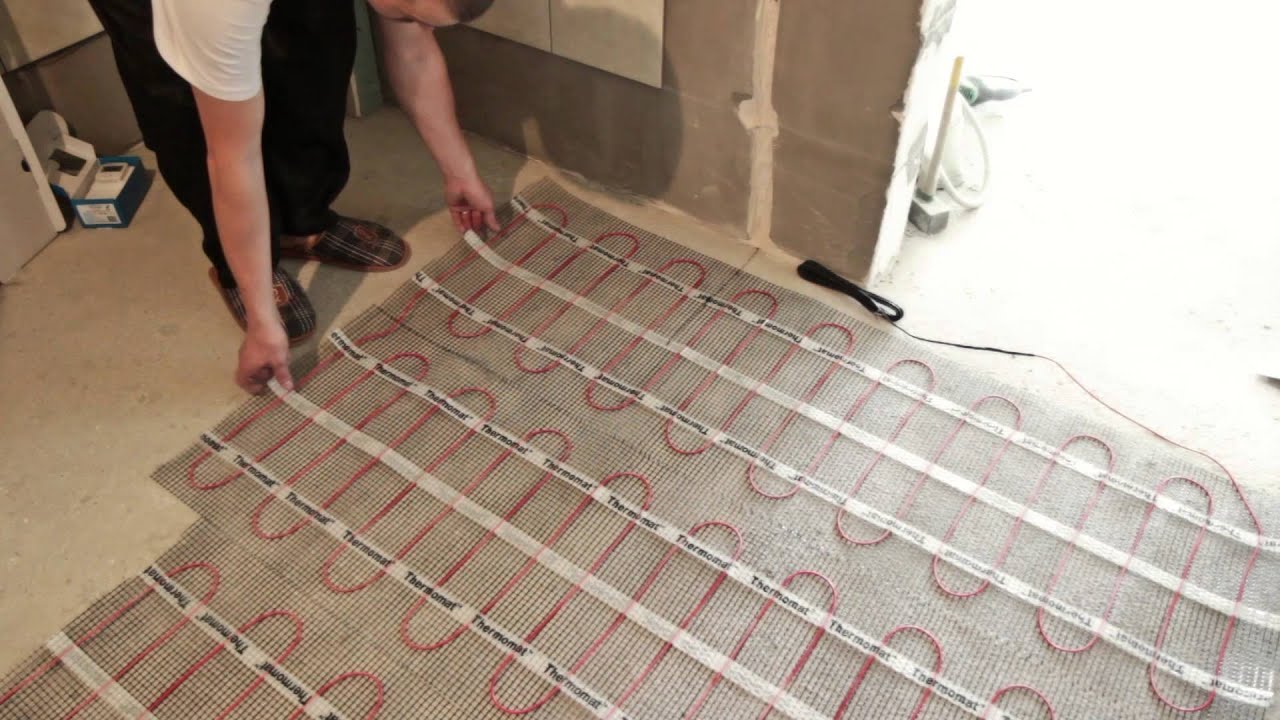

Видео монтажа мата под плитку

Виды тёплых полов, технические характеристики, плюсы и минусы с фото и видео.

Виды теплых полов, часто вызывают множество вопросов. А ведь они стали одним из популярнейших нововведений современного интерьера и строительства. Когда-то это были объёмные конструкции, но теперь все значительно упростилось (с точки зрения строительства и монтажа, но вот с выбором не все так просто). Выбирать тип системы обогрева следует исходя из покрытия, особенностей квартиры и своих предпочтений.

Содержание:

1. Общие принципы
2. Водяная система
3. Виды электрических систем

Общие принципы

Любой вид тёплого пола состоит из системы нагревания, термодатчика и регулятора температуры. Датчик отвечает за стабилизацию температурного уровня в помещении, поскольку передаёт сигнал в систему регуляции. Там происходит анализ реальной и заданной температуры, в результате при наличии разницы изменяется работа системы нагревания.

Тёплый пол нельзя размещать в сыром подвальном помещении, так как это чревато развитием грибковых микроорганизмов и появлением плесени. Что касается самих элементов системы, которые сделаны из дерева, то они устойчивы к процессу гниения.

В свою очередь, детали металлические изготавливают с высокой защитой от коррозийных процессов.

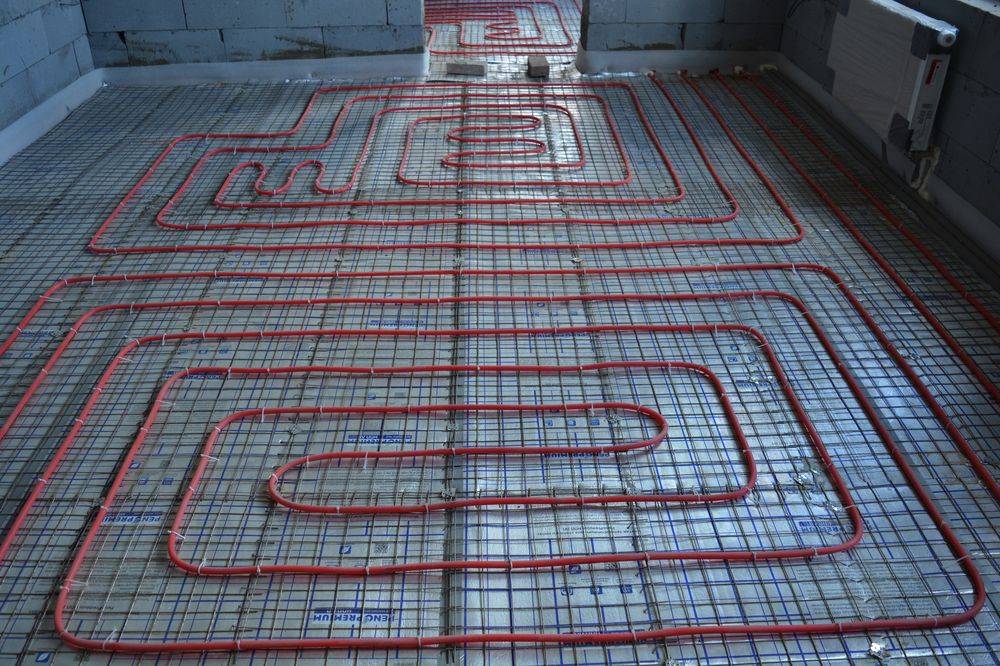

Водяная система

Этот способ согревания дома подойдёт тем, у кого большая жилищная площадь. Низкие эксплуатационные затраты делают водяной пол идеальным вариантом для частных коттеджей с независимыми котлами. Установить такое покрытие в городской квартире будет гораздо сложнее из-за гидравлического сопротивления, которое может привести к разрыву всей системы. Обрушение плиты для перекрытия может произойти даже из-за самой нагрузки стяжки, арматурной сетки и трубы. Если же помещение включено в общегородскую систему отопления, то монтаж водяного пола запрещён совсем, чтобы исключить падение температуры воды в соседних квартирах.

Обогрев по схеме водяного типа работает от любой системы отопления, будь то газовый котёл, солнечный коллектор или тепловой насос.

Даже когда в доме отключат электричество, пол сохранит тепло для помещения, если котел сможет работать в обесточенном положении. Если совместить теплоизоляцию с отопительной системой на холодное время года, то разводка трубопровода по стенам или установка радиаторов в комнатах не понадобятся. Летом такое покрытие тоже можно использовать, если пустить холодную воду для понижения температуры воздуха.

Отсутствие радиаторной системы в случае, если вы выбрали водяной пол, позволяет сэкономить и продлить срок службы котла. Дело в том, что температура нагрева такого покрытия на 30-50 °C ниже, чем параметр радиаторов. Это позволяет котлу функционировать не в полную мощность. Также следует отметить, что отказ от радиаторной системы позволит улучшить обстановку дома в дизайнерском плане, так как ограничения по расстановке мебели будут отсутствовать.

Процесс установления тёплого пола этого вида проходит в несколько этапов. Для начала нужно проверить герметичность труб, по которым будет подаваться горячая вода из системы отопления. Водяной пол монтируют только с теми трубками, которые действительно выдерживают воздействие агрессивной среды и обладают высокой звукоизоляцией. Именно технические особенности труб определяют время работы тёплого пола. Если они засорятся или покроются плесенью и пылью, придётся их очищать или заменять.

Монтаж труб осуществляют под стяжкой из полистиролбетона или цемента с песком. Этот материал должен покрывать пол и снизу, поэтому важно выждать время до полного остывания. А вот мокрая стяжка усложнит процесс демонтажа в случае необходимости и заблокирует доступ к обогревателю. В идеале, конструкция со стяжкой выдерживает все нагрузки, создаваемые трубопроводной магистралью, а также не даёт ей быстро прийти в негодность. Также воздух под стяжкой выступает в качестве дополнительного теплоизолятора. Трубы из полипропилена изгибаются согласно ранее обговорённой схеме, при этом между ними оставляют расстояние 15-20 см. Для регуляции температурного режима устанавливают термостат. Вместе с ними монтируют датчики и стояки из полипропилена, к которым присоединяется созданный трубопровод с помощью крана. Автоматический кран предпочтительнее в данном случае, поскольку следит за объёмом подаваемой воды и может предотвратить многие проблемы. Хорошо, если также будет установлен датчик протечки, который сможет вовремя прекратить процесс подачи воды в экстренной ситуации, сопровождая это звуковым или световым сигналом.

Водяной тёплый пол обладает следующими достоинствами при установке в помещении:

• Экономия электроэнергии в процессе эксплуатации на 15%;
• Возможности по любой расстановке мебели в помещении;
• Равномерное распределение тёплого потока воздуха благодаря прогреву снизу вверх;
• Высокая пожаробезопасность;
• Создание индивидуального микроклимата в соответствии с сезоном и погодными условиями;
• Решение проблемы холодных или сырых полов в загородном помещении;
• Минимальный риск повреждения напольного покрытия;
• Длительный срок функционирования;
• Возможность создания эффективной и полноценной системы отопления в частном доме.

Среди минусов пользователи водяного пола чаще всего отмечают высокую стоимость монтажа и необходимость учёта многих моментов в техническом плане. Установить такой тёплый пол могут только сами специалисты, что увеличивает траты вместе со стоимостью необходимых фильтров и насосов. Если сэкономить или допустить ошибку при установке такого тёплого пола, не учтя снижение давления в системе отопления, горячая вода просто перестанет поступать. Кроме того, для установки тёплого водяного пола требуется особое разрешение от официальных органов. В противном случае, вас ожидает очень сильный штраф. Готовая отопительная система полов требует регулярного осмотра и профилактических работ. Заранее также стоит учитывать, что при прокладке водяной системы обогрева пол поднимется, минимум, на 10 см. Поэтому низкий дом будет казаться очень тесным и приземистым.

Электрическая система

Общая система функционирования электрического пола отличается от стандартного обогрева помещения с помощью радиатора. Дело в том, что тёплый пол согревает воздух в диапазоне сразу двух метров от поверхности. Устанавливаемая температура в +24 °С позволяет чувствовать себя комфортно и экономит тепло внутри дома. Излучение, которое возникает при обогреве покрытия, также совершенно безопасно для здоровья. Тем более, оно имеет место только в работе одножильных кабелей. Однако стоит учесть, что после установки тёплого пола на электрической основе оплата коммунального счёта, скорее всего, возрастёт.

Электрический тип тёплого пола подходит для установки в любую квартиру, в том числе, в кухню или санузел. Установить его проще и дешевле, чем водяной. Однако выполнять работы по монтажу логичнее в новой квартире, когда отделка дома ещё не началась. Сегодня выделяют три вида электрического пола: кабельный (обычный), с нагревательными матами и инфракрасный. Вне зависимости от специфики каждой разновидности стоит отметить, что электрический пол имеет ряд ощутимых преимуществ, по сравнению с водяным. Его можно включать даже летом при необходимости, он имеет лёгкую систему управления. Срок эксплуатации составляет порядка 50 лет.

Кабельный пол

В данном случае пол делают на основе резистового кабеля, который нагревается. Его продают как на катушке, так и в виде отдельных секций. Элемент нагрева выкладывают в виде змейки или по спирали в бетонную стяжку, а потом монтируют терморегулятор. Зазор между кабелями должен составлять около 6-12 см. Толщина самой бетонной стяжки составляет 5-7 см, при этом верхний слой должен быть мокрого типа. В итоге получается целая система, состоящая из отдельных секций с экранированными кабелями в изоляции 2 слоями. Она является максимально безопасной, даже в условиях частой сырости.

Перед тем, как укладывать кабель, на мягкий утеплитель стоит положить сетку. Именно она обеспечивает жёсткость всей конструкции и не даёт нагревательным элементам утонуть в стяжке. К сетке крепятся сами кабели, которые нельзя пересекать друг с другом.

Установка теплого пола в душевой комнате

Обычно кабели с одной или двумя жилами скрепляют между собой герметичными муфтами, которые также соединяют элементы с электросистемой. Её, кстати, нужно устанавливать близко к терморегулятору, на уровне самих кабелей. Саморегулирующийся кабель гораздо прогрессивнее, чем другие модели постоянного нагрева, поскольку его делают из прочной полимерной матрицы. С его помощью можно выставить необходимую мощность для каждой комнаты. На кухне обычно достаточно 120 ватт на кв.м, а в ванной – 140 ватт на кв.м. Соединительная муфта при установке такого тёплого пола не применяется. Вне зависимости от выбранной модели кабеля, нужно попросить у продавца сертификат, который гарантирует экологичность производственного процесса.

Среди значимых достоинств этого покрытия пользователи также называют:

• Исключение возможности перегрева;
• Долгий срок эксплуатации;
• Небольшая стоимость расходных материалов;
• Доступность укладки под разные напольные покрытия;
• Возможность использования кабеля как системы антиобледенения.

В качестве недостатков кабельного пола можно отметить трудоёмкость монтажа. В частности, сделать стяжку самостоятельно практически невозможно, а работа специалиста требует определённого времени. Нужно не только соблюдать технологию заливки бетона, но и дождаться, пока он высохнет. Сам кабель можно будет положить только через месяц. При его укладке важно учитывать размер петель, отсутствие разрезов и соединений двух концов в магистрали. Таким образом, подобрать длину кабеля заранее очень сложно. Также нужно учесть, что при наличии электричества появляется и электромагнитное излучение, которое не очень хорошо влияет на физиологические параметры некоторых людей.

Инфракрасный пол

Этот вид покрытия также называют плёночным и продают, в основном, в рулонах. Подобный пол обогревает помещение с помощью очень тонкой системы на основе длинных инфракрасных волн. Термическая плёнка сделана из специальных полосок карбона или графита, которые скреплены шиной из меди, серебряной пастой и контактами. Если вы выбираете дорогую модель инфракрасного обогрева, паста из графита или карбона может быть нанесена сплошным слоем. Плёночный пол особенно хорош тем, что все его элементы с двух сторон ламинируются полиэстером электротехнического типа, что создаёт защитную среду и добавляет свойств водонепроницаемости. Температура полов такого вида в рабочем состоянии равна 25-45 °C.

Медная клемма каждой полоски на плёнке зажимается при монтаже плоскогубцами. Система подключается к кабелю, который ведёт к термостату. Установленный тёплый пол является не только прочным и гибким, но и жаростойким. Когда ток проходит через полосы, запускается образование волн, прогревающих не воздух, а предметы. Таким образом, вредные электромагнитные излучения отсутствуют. Плёночный пол при необходимости можно покрывать стяжкой сухого типа. В целом, после укладки данного покрытия уровень пола изменяется незначительно, поскольку толщина любого из элементов не превышает в данной системе 0,5 мм. Напряжение такой плёнки составляет 12-24 вольт, поэтому любое здание с таким полом будет защищено от перегрузки системы.

Плёночный тип покрытия используется, когда нужен подогрев пола в помещении без стационарного отопления или в период межсезонья. Плёнкой можно также согревать стены дома и потолок. Сегодня это очень популярный вариант тёплого пола в детских садах, больницах и отелях. Дело в том, что инфракрасное излучение считается полезным, так как стимулирует многие внутриклеточные процессы в организме.

Главными плюсами инфракрасного пола можно назвать:

• Простоту установки за несколько часов;
• Отсутствие стяжки;
• Экономичность монтажа и эксплуатации;
• Доступность крепления к разным покрытиям, в том числе, к коврам;
• Устойчивость к повреждениям механического типа;
• Отсутствие осушения воздуха;

Главным недостатком инфракрасной плёнки выступает большая стоимость. Особенно дорого стоят карбоновые образцы, но они гораздо надёжнее графитовых. Плёночный пол также нельзя класть во влажных помещениях. Также следует учесть, что перед укладкой надо проверить качество и работу всех составляющих пола и следить за отсутствиями повреждений в них вовремя монтажа. При самостоятельной установке плёночного пола понадобятся специальные инструменты, например, пресс плоского типа. Если инфракрасное покрытие кладут под плитку, будет необходим клеящий состав. Его кладут толщиной минимум 1,5 см.

Нагревательные маты

Этот вариант покрытия представляет собой самый дешёвый обогревающий пол электрического типа. Маты выпускают в рулонах, и они являются самоклеящимися. Конструкция состоит из синтетической сетки полимерного типа и кабеля, установленный шаг которого уже соответствует всем стандартам безопасности. Нагревательный кабель обычно двужильный и достаточно тонкий (не более 3 мм). Сетку с кабелем накладывают поверх тонкой стяжки прямо в раствор клея.

Нагревательные маты можно установить даже под старую плитку, керамогранит или натуральный камень в доме. Пол с нагревательным матом подойдёт для тех квартир, где нельзя сделать многослойную кабельную систему. Особенно это относится к помещениям с керамическими поверхностями: ванной, кухне, санузлу. Сегодня выпускаются нагревательные маты для домов, где нельзя поднимать пол более, чем на 0,5-1 см. После приобретения рулона, материал можно разрезать на нужное количество частей без опасности для целостности самого нагревательного элемента.

К безусловным плюсам электрического пола данного типа можно отнести:

• Возможность самостоятельной укладки;
• Быстрота монтажа;
• Работа в самых недоступных и удалённых уголках дома.

К сожалению, тёплый пол с матами нельзя установить там, где поставлена крупная мебель и отсутствуют вентиляционные карманы. В противном случае, перегрев элемента произойдёт очень быстро, и покрытие выйдет из строя.

Электрический теплый пол – виды, технические особенности и новинки

Все коммуникационные инженерные сети в доме являются основными. Но приходят холода, и нас начинает волновать всего лишь одна проблема – эффективно работающая отопительная система, которая доставляет меньше всего хлопот и требует минимальных расходов энергоносителя. И такой вариант есть – это теплые полы. В этой статье нас будет интересовать всего лишь одна категория – электрический теплый пол. Почему именно она?

• Во-первых, когда дело касается городских квартир и установки данного вида отопительной сети, мы тут же вспоминаем электрический вариант. Все дело в том, что подключение водяной системы связано с большими проблемами, которые появляются за счет увеличения гидравлического сопротивления в стояках. А этого допускать нельзя.
• Во-вторых, совершенно простой способ установки, который можно осилить и своими руками.
• В-третьих, простота эксплуатации. Для этого в теплый кабельный пол монтируется терморегулятор, с помощью которого можно очень даже просто настроить температурный режим.
• В-четвертых, за счет все того же термостата появляется возможность сэкономить потребление электроэнергии.

Монтаж нагревательного кабеля

Виды электрической конструкции

Начнем с того, что существует несколько разновидностей электрических теплых полов:

• В виде нагревательного кабеля.
• В виде кабеля, вмонтированного в специальную полимерную сетку. Это так называемые маты теплого пола.
• Инфракрасные панели. Этот вид только частично можно отнести к данной категории только из-за того, что в качестве энергоносителя здесь выступает электрический ток напряжением 220 вольт. Сам же принцип работы инфракрасного теплого пола совершенно другой. Поэтому в данной статье мы его рассматривать не будем.

Чем же отличаются друг от друга нагревательный кабель и маты? Если вдуматься, то ничем. И там, и здесь все тот же кабель, просто во втором случае он закреплен на каркас, что упрощает процесс укладки. А вот отдельный кабель дает нам возможность рационально его использовать, но при этом учитывая конфигурацию помещений. Он ничем не ограничен в плане укладки. Берете любую схему и укладываете по ней.

Теплый пол под плитку

Виды нагревательного кабеля

В настоящее время производится два вида нагревательного кабеля:

1. Резистивный.
2. Саморегулирующийся.

Чем они отличаются друг от друга? Резистивный кабель выпускается двух модификаций: одножильный или двухжильный. Первая модель постепенно уходит, как не самая эффективная. Почему? Потому что вторая модель по многим позициям превосходит первую.

• Упрощенная схема монтажного процесса.
• Более эффективная конструкция в плане рассеивания электромагнитного излучения. Любые приборы, работающие на электрическом токе, особенно нагревательные, создают вокруг себя электромагнитное поле, которое выделяет излучение, очень даже вредное для здоровья человека.

Правда, необходимо отметить, что последние исследования показали, человек уже давно живет в таком поле, окружив себя электрическими приборами разного рода. Так что небольшая интенсивность электромагнитного излучения нам всем уже нипочем. И все же своеобразная защита в двухжильном кабеле присутствует. Поэтому, когда перед вами стоит выбор: одножильный или двужильный кабель для теплого пола, свое предпочтение надо отдать второй позиции.

Состав саморегулирующего нагревательного кабеля для теплого пола сильно отличается от предыдущих позиций. Кстати, вот он на рисунке снизу.

Саморегулирующийся кабель

В нем не только две нагревающие пол жилы, но и несколько дренажных жил. Именно такой комплект и такая сложная конструкция позволяют регулировать силу тока. Эта электрическая величина равномерно распределяется по всей длине кабеля, тем самым равномерно распределяя и исходящее от него тепло. И все это происходит по принципу саморегулирования, отсюда и название элемента.

На что это может повлиять, ведь не зря же производители сегодня основной упор делают на производство именно этой модели. Все дело в том, что равномерное распределение силы тока не дает кабелю перегреваться в одном месте. А перегрев может привести к нарушению целостности проводникового материала. Саморегулирующий кабель, уложенный в тело бетонной стяжки, не боится никаких нагрузок. Это большой плюс, который дает возможность уложить кабель для теплого пола, подключить его к сети и забыть про него, пользуясь исходящим от пола теплом.

Правда, необходимо заметить, что двухжильный резистивный кабель, если его грамотно уложить, тоже отработает верой и правдой свой срок. Зато он дешевле, да и популярность у него не меньше, чем у саморегулирующего.

Нагревательные маты

Нагревательные маты

Итак, как уже было сказано выше, маты – то кабель, закрепленный на каркас. В данном случае в роли каркаса выступает сетка из стекловолокна. В этих нагревательных элементах используется кабель небольшого сечения, несравнимого с обычным нагревательным проводом. Конечный продукт – это рулон определенной длины, который раскатывается на полу и закрепляется различными способами. К примеру, с помощью жидких гвоздей иди липучей лентой.

Монтаж электрического теплого пола

Установка системы электрического теплого пола – процесс не очень сложный. Но даже опытные мастера иногда допускают досадные ошибки, которые выводят из строя всю систему отопления после окончания ее монтажа и укладки напольного покрытия.

Десять ошибок

1. Выбирая нагревательный кабель, необходимо ориентироваться на так называемую чистую площадь обогрева. Это пространство, незанятое мебелью и другими предметами оформления интерьера помещения. Во-первых, греть пол под диваном нет смысла. Во-вторых, ножки этого самого дивана, попадая на кабель, создают зоны перегрева.
2. Точно выбирайте длину кабеля. Подрезать его по месту запрещено. Кстати, эту ошибку делают даже очень опытные мастера. Поэтому точно создайте схему укладки и точно проводите монтаж по ней.
3. Проверять нагревательный кабель на предмет правильной его работы, включая в сеть переменного тока, можно лишь после того, как на него нанесена стяжка, и после того, как она хорошо просохнет. Если хотите его протестировать, то проверьте только на сопротивление. Номинал этого показателя указан в паспорте изделия.
4. Нельзя укладывать мат или кабель на неочищенную поверхность. Любой выступ или камешек станут местом обрыва после нагрузки со стороны стяжки.
5. Ходить по открытому кабелю в жесткой обуви запрещено.
6. Температурный датчик обязательно вставляется в гофрированную трубку, которую с одной стороны герметично закрывают. Нельзя позволить, чтобы датчик попал во влажную среду. Многие делают ошибки, заливая его бетонным раствором, не установив внутрь гофры.
7. Обязательно замеряйте сопротивление электрической системы до и после установки.
8. Обязательно перенесите схему укладки нагревательного кабеля или мат на бумагу. Можно всю конструкцию сфотографировать. Укажите расстояния от стен и других несущих конструкций (колон, углов), пусть они вам будут в будущем ориентиром. Ведь частенько приходится сверлить полы для установки различных приборов (сантехники, дверных коробок и прочего).
9. Ни в коем случае нельзя оставлять воздушных полостей вокруг греющего элемента. Особенно это касается укладки плитки на электрический теплый пол, когда сам напольный отделочный материал при помощи плиточного клея (тонким слоем) наносится на основание.
10. Включать электрический теплый пол можно после всех работ, отделка входит сюда же.

Схема укладки кабеля

Посмотрите на фото электрического теплого пола, которое расположено ниже. Здесь обозначена схема расположения всех используемых для этой отопительной конструкции материалов.

Слоенный пирог теплых полов

Как видите, пирог достаточно внушительный. Но без этого всего говорить о качестве, об эффективности работы отопления невозможно. Ведь каждый слой несет свои определенные нагрузки.

• Теплоизоляция создает барьер, через который тепловая энергия не будет уходить вниз через бетонную плиту перекрытия.
• Цементно-песчаная стяжка обеспечивает прочность и ровность основания. Если в качестве напольного покрытия будет использована керамическая плитка, то ее можно сажать прямо на кабель или мат, нанося на них плиточный клей.
• Нередко под утеплитель укладывают и гидроизоляционный материал. Хотя современные теплоизоляторы обладают и этими качествами.

Жидкостный теплый пол

Новинки

Практически ежегодно производители выбрасывают на рынок новые конструкции и новые модели. Система отопления теплый пол не стала в этом плане исключением. Так вот совсем недавно появилась совершенно уникальная конструкция. Это симбиоз водяных и электрический теплых полов, который среде специалистов называют жидкостным электрическим теплым полом с маркировкой X-L PIPE.

По сути, это герметичная с двух концов пластиковая труба, внутрь которой закачена специальная жидкость, а также уложен электрический нагревательный кабель. Изготавливается он из сплава никеля и хрома. В чем же преимущества данной системы? А преимущество одно – это снижение расхода электроэнергии теплого пола за счет быстрого нагрева и медленного остывания. Тестирование показало, что расход уменьшается аж на 40%.

И последнее в этой статье. На этой странице мы разместили видео – теплые электрические полы, которое рекомендуем посмотреть обязательно.

Виды теплых полов, описание и советы по выбору

Все системы теплого пола можно разделить на два основных вида:

Электрический теплый пол

Электрический теплый пол – обогрев происходит за счет электрической энергии, которая проходит через кабели или сплавы с высоким сопротивлением. В зависимости от электропроводника в системе, электрические теплые полы в свою очередь разделяются на:

• Пленочный теплый пол – в качестве нагревательного элемента используется специальная пленка, в которую с помощью специальных технологий вмонтированы электроды, через которые проходит электрический ток. В результате прохождения электрического тока пленка излучает инфракрасное тепло (поэтому второе название такого пола – инфракрасный).
• Инфракрасный пленочный теплый пол – это тот же пленочный пол. Пленка поставляется разной ширины, а толщина от 0, 3 до 5 мм в зависимости от производителя и от материала, через который проходит электрический ток. Технология инфракрасного пленочного пола безопасна для здоровья, экологически чистая, не создает электромагнитное поле, потому разрешенная для использования в любых помещениях и для любой поверхности пола.

Карбоновый теплый пол

Карбоновый теплый пол – одна из разновидностей инфракрасного пленочного пола, использует в качестве нагревательного элемента карбоновые стержни (еще одно название системы – термомат). Термоматы с вмонтированными карбоновыми стержнями выпускаются в виде рулонов длиной до 30 м. Тепло, которое излучает данная система, находится в диапазоне инфракрасных волн, которые оптимальные для человека. Срок пригодности такой системы – 50 лет.

Кабельный теплый пол

Кабельный теплый пол – в качестве нагревательного элемента используется специальный электрический кабель, который равномерно укладывается по полу, и имеет высокий уровень теплоотдачи (10–30 Вт/м). Кабель может поставляться отдельно или в виде мата, на котором уже вложен кабель в виде зигзагов. Толщина такого мата (термомата) достигает 2–8 мм. Стяжка над кабелем должна быть не менее 30 мм, а над матом – не менее 10 мм. Кабельный теплый пол очень долговечен, вплоть до 50 лет. Производители дают гарантию и до 20 лет.

Водяной теплый пол

Водяной теплый пол – в качестве теплоносителя используется вода, которая двигается по пластиковым или металлопластиковим трубам. Толщина всей бетонной системы вместе с водяным отоплением будет составлять 80–140 мм, стяжка над трубопроводами должна быть не менее 30 мм. Такой пол стопроцентно гигиенический и безопасный. Срок эксплуатации больше 50 лет. Сравнительно с другими видами теплого пола, водяная потребляет меньше электроэнергии.

Какой теплый пол лучше

Как видим, видов теплого пола есть много, а производителей еще больше. Поэтому возникают вопросы: какой теплый пол лучше или какой выбрать теплый пол?

1. Основными параметрами, на которые следует обратить внимание при выборе типа пола есть его долговечность, экономичность, эффективность, экологичность и цена.
2. Стоимость установления электрического пола дешевле чем водяной. А если взять стоимость эксплуатации за 5 лет, то расходы на водяную будут приблизительно в два разы меньше, чем электрической.
3. Водяной пол больше используют для частных домов. Ее использование владельцами квартир не всегда возможно, поскольку на это нужно соответствующее разрешение (при использовании такого пола значительно растет давление в системе многоквартирного дома).
4. Безопасными является оба типа пола. Однако при использовании некоторых видов электрической, могут возникать электромагнитные поля в комнате.
5. Уверенный, что наилучший вид теплого пола для себя выберете Вы сами путем сопоставления всех параметров и нахождения самого оптимального варианта.

Какой тип полов лучше всего подходит для системы теплых полов?

Когда вы решите установить в доме пол с подогревом, вы можете не знать, нужно ли вам также изменить тип пола. У большинства людей в доме есть дерево, ковер или плитка, и все это нормально для теплого пола, но некоторые работают лучше, чем другие, когда дело доходит до распределения тепла.

Ниже мы оценим различные типы напольных покрытий и их соответствие вариантам подогрева пола.

Можно ли укладывать плитку и бетон поверх системы теплого пола?

Среди лучших материалов для полов с подогревом — плитка и камень. Эти два напольных покрытия обладают высокой проводимостью, а это означает, что, как только тепло выделяется от нагревательных труб или проводов, оно быстро передается на поверхность. Кроме того, как плиточные, так и каменные полы хорошо сохраняют тепло, что помогает повысить эффективность вашей системы теплого пола.

Мы рекомендуем использовать полы с подогревом на плиточном и каменном полу в помещениях с высокими потерями тепла, например, в соляриях.

Преимущества полов с подогревом на плиточных и каменных полах включают:

1. Обладают отличными теплопередающими свойствами
2. Плитку и камень легко содержать в чистоте
3. Они обладают высокой проводимостью, что увеличивает время безотказной работы.
4. Плитка и камень идеально подходят как для электрических, так и для водяных полов.

Чтобы получить максимальную пользу при укладке полов с подогревом из плитки и камня, необходимо применить надлежащую изоляцию.

Можно ли укладывать ковролин поверх системы подогрева пола?

Ковер — идеальный выбор для дома, он отлично сочетается с подогревом полов. Если вы по-прежнему хотите наслаждаться комфортом коврового покрытия под ногами с теплом и эффективностью системы подогрева пола, вы можете продолжить установку. Однако важно понимать, что теплый пол на ковровом покрытии имеет свои уникальные ограничения. Ковры действуют как изолятор и могут помешать системе теплого пола адекватно передавать тепло и обогревать комнату.

Если вы решили установить теплый пол поверх коврового покрытия, сделайте следующие шаги, чтобы оценить эффективность и тепло вашей системы.

1. Обратите внимание на толщину подложки, так как она может впитывать много тепла и вызывать плохую теплоотдачу в вашем доме. Выбранная вами система теплого пола должна обеспечивать достаточное количество тепла для обогрева вашего дома.
2. Убедитесь, что общее значение TOG ковра (оценка, указывающая на эффективность теплоизоляции материала) и подкладки не превышает 2tog.

Можно ли укладывать паркет на систему подогрева пола?

Деревянный пол имеет разные термические свойства в зависимости от типа древесины. Для полов с подогревом мы рекомендуем использовать плотные и более тонкие деревянные половые доски, так как они проводят тепло лучше, чем более толстые доски. Толщина деревянных половиц чрезвычайно важна, поскольку она помогает гарантировать, что они не действуют как изолятор, блокирующий тепло. Если вы хотите укладывать деревянный пол с подогревом, подумайте о различных типах древесины и о том, как они адаптируются к изменениям температуры пола без изменения внешнего вида пола.Мы рекомендуем следующие варианты:

• Конструкционная древесина: Конструкционная древесина идеально подходит для полов с подогревом, поскольку она хорошо реагирует на изменения температуры пола и приспосабливается к различным уровням влажности древесины.
• Твердая древесина твердых пород: Этот сорт древесины может быть не самым подходящим для использования с подогревом пола, поскольку он склонен к образованию зазоров и короблению из-за колебаний влажности и температуры. Однако есть некоторые производители, которые разработали твердую древесину твердых пород, подходящую для полов с подогревом.
• Мягкая древесина: Мягкая древесина может использоваться для полов с подогревом, если половые доски достаточно толстые, чтобы выдерживать высокую теплоотдачу.
• Бамбук: Это идеальный вариант для полов с подогревом благодаря своим свойствам высокой проводимости.

При установке теплого пола с деревянным настилом проверьте влажность древесины во время укладки и убедитесь, что вы устанавливаете правильный цикл нагрева для получения наилучших результатов.

Можно ли укладывать ламинат над системой теплого пола?

Ламинат — это синтетический материал для полов, известный своей устойчивостью к пятнам и царапинам.Полы из ламината не только рентабельны, но и просты в установке и подходят для полов с подогревом. Перед тем, как устанавливать систему теплого пола на ламинат, посоветуйтесь с изготовителем напольного покрытия.

Материал пола и максимальная тепловая мощность

Напольные покрытия имеют различные температурные ограничения, которые ограничивают максимальную тепловую мощность вашей системы теплого пола. Другие факторы, такие как площадь пола или размер комнаты, а также температура воздуха, также влияют на тепловую мощность.Поскольку вы не можете изменить размер комнаты или комфортную температуру воздуха для максимального увеличения теплоотдачи, лучше всего будет выбрать другую отделку пола. Некоторые напольные покрытия можно нагревать только до 27 ° C, поэтому вам потребуется другая отделка, чтобы добиться более высокой теплоотдачи.

Как правильно выбрать пол для системы лучистого отопления

Так как пол с подогревом прекрасно подходит для всех типов полов, у вас может быть любой тип пола, какой захотите.Самый простой способ выбрать подходящий пол для дома — это сосредоточиться на потребностях вашего дома и оценить возможные варианты. Например, если у вас дома есть маленькие дети, ковер может быть для вас правильным выбором.

Мы рассмотрим несколько ключевых шагов, которые помогут вам выбрать идеальный тип напольного покрытия для систем лучистого отопления:

• Разберитесь с вашими потребностями: Где вы планируете установить теплый пол? Это в целых комнатах или в небольших частях разных комнат, как туалетный столик в ванной? Это поможет вам выбрать наиболее подходящее напольное покрытие для ваших нужд.
• Исследование плюсов и минусов всех типов полов: Если вы строите новый дом или планируете ремонт, узнайте о доступных вариантах напольных покрытий и о том, насколько хорошо они работают с системами теплого пола.
• Определите связанные с этим затраты: Это будет включать стоимость установки, а также плату за обслуживание системы, если таковая имеется. Если материал пола потребует дополнительного ухода после установки системы лучистого отопления, вы, вероятно, потратите больше денег в долгосрочной перспективе.
• Подумайте об общем стиле: В конце концов, материалы для вашего пола должны дополнять остальную архитектуру вашего дома. Делая этот выбор, вам нужно найти баланс между функциональностью и стилем.
• Обратитесь за помощью к профессионалу: Если вы обнаружите, что вам нужна помощь в выборе подходящего напольного отопления для вашего дома, команда Heavenly Heat Inc. может вам помочь. Позвоните нам сегодня.

Лучший пол для лучистого отопления

Теплый пол — одно из лучших вложений в свой дом.Он не только обеспечивает тепло и комфорт, но также повышает стоимость вашего дома и обеспечивает энергоэффективность, что резко снижает ваши счета за отопление. Многие люди впервые сталкиваются с лучистым отоплением, когда посещают дома других людей или останавливаются в роскошных отелях, и когда они начинают свое исследование, они не уверены, какой тип напольного покрытия можно сочетать с системой лучистого отопления. Хорошая новость в том, что ограничений очень мало. Хотя некоторые материалы для полов являются более проводящими, чем другие, и поэтому обеспечивают более очевидные преимущества, система лучистого тепла может быть спроектирована так, чтобы работать под плиткой или камнем, под ламинатом или плавающей древесиной, под твердой древесиной или бамбуком, а также под винилом или ковром.

Плитка или камень

Есть несколько вариантов применения, которые лучше подходят для систем теплого пола, чем кафельный или каменный пол. Их проводимость означает, что пол быстро нагревается, но при этом сохраняет тепло. Плитку, мрамор и камень можно использовать во всем доме, от прачечных и фойе до коридоров, ванных комнат и кухонь. Эти полы с подогревом представляют собой привлекательное, относительно не требующее особого ухода, умное решение для соляриев и участков, которые плохо изолированы.Как правило, чем толще плитка, тем дольше она нагревается, но тем дольше она удерживает тепло.

Для плиточных, мраморных или каменных полов лучше всего подходят наши встроенные продукты TempZone (доступные в рулонах, матах и ​​кабелях). Для увеличения долговечности плиточного пола рассмотрите возможность сочетания кабеля для подогрева пола TempZone с монтажной мембраной Prodeso Cable, которая обеспечивает преимущества отсоединения и изоляции трещин.

Дерево и ламинат

Добавление системы теплых полов под деревянным полом обеспечивает полный комфорт в каждой комнате дома.Если вы покупаете пол, который может вместить лучистую систему, ищите более плотные и тонкие материалы, так как эти поверхности будут быстрее нагреваться. Большинство деревянных и ламинатных полов могут выдерживать нагревание от 81 до 85 градусов, но вам следует проконсультироваться с производителем напольного покрытия, чтобы определить, подходит ли конкретный стиль или материал для полов с подогревом.

Для деревянных полов, прибитых гвоздями, мы рекомендуем кабель для обогрева пола TempZone, соединенный с фиксирующими лентами и залитый тонким слоем или самовыравнивающимся цементом.А для парящих полов из дерева или ламината мы рекомендуем рулоны Environ Flex или Easy Mats.

Ковер

Помещения с ковровым покрытием автоматически наполняются ощущением уюта и тепла, а добавление системы теплого пола к этой мягкой поверхности добавляет дополнительный уровень комфорта.

Хотя системы лучистого тепла обычно хорошо работают с ковром, важно обращать внимание на толщину ковра, а также на термическое сопротивление подложки. Представители большинства производителей ковров могут предоставить вам технические характеристики своей продукции в отношении тепла и вязкости или R-ценности.

Только для США WarmlyYours рекомендует нагревать ковровые полы с помощью наших продуктов Environ. В проектах в Канаде для обогрева ковров следует использовать наши нагревательные изделия TempZone, залитые на самовыравнивающийся цемент.

Винил

Чтобы обеспечить теплый пол для виниловых полов, таких как полы из роскошной виниловой плитки (LVT), мы рекомендуем наши продукты TempZone, залитые либо самовыравнивающимся цементом, либо тонкослойным.

В WarmlyYours мы специализируемся на предоставлении вам конструкций лучистого отопления, которые соответствуют вашим потребностям и вашему пространству.Чтобы получить помощь по любому аспекту вашего проекта лучистого тепла, свяжитесь с нашими представителями сегодня, чтобы узнать больше.

Установка лучистого отопления и другие элементы на пол | 2015-01-19 | Напольное покрытие

Сегодня, когда у нас так много вариантов напольных покрытий, как мы узнаем, какой тип напольного покрытия подходит для использования с лучистым теплом? Сначала мы должны определить образ жизни и желания. Например, фраза «Мне нравится ощущать тепло босыми ногами» ограничивает ваш выбор напольного покрытия из-за чувствительности к теплу. Если мы посмотрим на деревянные полы, они могут быть не лучшим выбором напольных покрытий, если вы хотите, чтобы под ногами чувствовалось тепло.Древесине необходима влажность, чтобы выжить, а температура выше 82 градусов аннулирует гарантии многих производителей.

Во-первых, мы должны понять некоторые основы лучистой теплопередачи. Тепло всегда перемещается из более теплого места в более прохладное. Холодные предметы в теплом помещении нагреваются до комнатной температуры. Например, если на столе оставить чашку горячего кофе и кубик льда, что с ними произойдет? Чашка кофе остынет до комнатной температуры, кубик льда растает, а вода нагреется до комнатной температуры.Мы должны помнить о передаче тепла только тремя способами: проводимостью, конвекцией и излучением.

Проводимость — это передача тепла от одной молекулы к другой по всему веществу. Не все вещества проводят тепло одинаково или одинаково быстро. Камень и металлы являются хорошими проводниками, тогда как дерево, пробка и ковер плохо проводят тепло. Также необходимо обратить внимание на изоляторы, например, на воздух, когда они заперты в замкнутом пространстве, например, в ячейках из елового или дубового настила. Для сравнения, экзотическая порода дерева, где те же самые ячейки заполнены экстрактивными веществами / маслами и не имеют воздуха, делает их лучшими проводниками.

Как работает энергия проводимости? Возьмите металлический стержень и подержите его над огнем. Металл будет казаться холодным, пока пламя не нагреет атомы, перемещаясь к соседним атомам, пока стержень не нагреется и не станет слишком горячим, чтобы его удерживать. У многих возникает вопрос: «Почему металл или керамика холоднее дерева, если они имеют одинаковую температуру?» Ответ прост. Металл отводит тепло от рук в отличие от дерева, благодаря чему он становится теплее на ощупь.

Конвекция — это движение теплого материала, поднимающегося вверх, затем остывающего и снова опускающегося, создавая непрерывную циркуляцию теплопередачи.Хороший пример — чайник на плите, доводящий воду до кипения. Более теплая вода поднимается на поверхность, а более холодная опускается, создавая циркуляционное движение тепла.

Radiant , попросту говоря, представляет собой невидимые электромагнитные инфракрасные волны, которые нагревают объекты, а не воздух. Это достигается путем подачи тепла непосредственно от источника (радиаторы, панели пола / потолка и т. Д.) И обеспечения лучистой теплопередачи. Передача тепла от источника (горячей поверхности) к объектам или людям в помещении осуществляется посредством предполагаемого излучения.

Типы излучающих систем. Давайте посмотрим на различные типы излучающих систем. Во-первых, у нас есть старые обычные паровые чугунные радиаторы, плинтусы, медные или чугунные, а также пол / стены / потолки (гидравлические или электрические). Во всех случаях это излучающие системы. Самым распространенным из того, что в индустрии напольных покрытий называют «излучающим», являются системы обогрева полов.

Гидравлические системы используют нагретую воду, подаваемую через трубку Pex, и могут быть выполнены несколькими различными методами, каждый из которых имеет свои плюсы и минусы.Например, система, установленная в бетоне / гипсе или Quik Trak, вдвое эффективнее системы скоб, установленных на нижней стороне чернового пола. Температура подаваемой воды в системе из бетона / гипса или Quik Trak значительно ниже, чем в системе со скобами, из-за значения R (показатель теплового сопротивления; чем выше число, тем лучше изоляция) чернового пола. Это чрезвычайно важно для чувствительных к влаге напольных покрытий из дерева, пробки, бамбука и ламината.

Электросистемы могут быть как кабельными, так и низковольтными.У них тоже есть свои плюсы и минусы. Кабельные системы больше предназначены для укладки плитки или камня за счет покрытия кабелей тонким или самовыравнивающимся составом. Единственным недостатком этой системы является то, что если кабель порезан или поврежден, система не будет работать. Низковольтные системы с электрическими сетками или матами хорошо подходят как для дерева, так и для камня / плитки. Более низкие температуры тепла весьма удобны для многих деревянных конструкций, будь то паркет или пол из массивной древесины. Одним из недостатков низковольтных систем является то, что они не могут быть предпочтительным выбором в качестве первичного источника тепла в северном климате с отрицательными температурами.

Дизайн лучистого тепла. Ваш проект — новое строительство или реконструкция? На этапе теплового проектирования вы должны работать с подрядчиком по механическому оборудованию, чтобы убедиться, что он понимает тип (-ы) напольного покрытия, которое вы предоставляете. Большинство систем обогрева пола рассчитаны на коэффициент сопротивления теплопередачи 1,5. Например, если в спецификациях говорится о ковре и дереве / пробке / бамбуке в одной и той же зоне, у вас могут возникнуть проблемы. R-ценность ковра / подушки в два раза выше, чем у полов из дерева / пробки / бамбука. Если температура поверхности составляет 82 градуса, сторона ковра может быть слишком прохладной для покупателя.Затем заказчик увеличивает нагрев, чтобы сторона ковра стала удобной, и это приведет к перегреву деревянной / пробковой / бамбуковой стороны, создавая коробление, раскалывание, зазоры и т. Д. Вот почему так важно работать вместе над дизайном с подрядчиком по механическому оборудованию.

Процесс выбора этажа. При определенных условиях практически любое напольное покрытие может быть установлено поверх систем обогрева пола. Каждый тип напольного покрытия различается по толщине и показателю R, будь то плитка, каменное дерево или ковер, поэтому очень важно понимать их характеристики.

Инженерная древесина / пробка / ламинат представляют собой многослойную конструкцию и более стабильны по размерам, чем твердая древесина твердых пород. Одним из преимуществ является то, что они тоньше и, следовательно, более удобны, чем полы из твердого материала 3/4 дюйма. Однако при использовании в плавающем приложении необходимо включить значение R прокладки, которое может ограничить тепловую мощность.

Например, плавающий инженерный пол 5/8 дюйма со значением R 0,63 и подкладкой 0,20 обеспечивает общее значение R 0,83, что меньше заданного значения 1,5 R-value.Теперь, если мы изменим подушку на R-value 3, всего 3,63, мы снизим нагрев на 100%, просто это означает, что он перегорит систему и вызовет разрушение конструкции пола. Поэтому чрезвычайно важно понимать несколько основных соображений относительно систем обогрева полов.

Полы из массивной древесины также могут хорошо сочетаться с излучающими системами, если мы учитываем ширину пола, имея в виду, что более широкие доски обеспечат более широкие зазоры, чем более узкие. Кроме того, более узкие доски менее склонны к короблению, чем более широкие.

Также следует учитывать такие характеристики древесины, как сучки, минеральные полосы, трещины и т. Д. Причина в том, что такой уклон может допускать образование узлов / трещин / трещин и является частью общего характера пола; однако после нагревания эти характеристики могут измениться по форме / размеру и стать проблемой для покупателя.

Эластичные полы из винила / резины / линолеума, как правило, токопроводящие, довольно прочные и не излучающие. Однако некоторые листовые изделия расширяются и сжимаются с разной скоростью, что может представлять угрозу для некоторых крупных установок.Всегда сверяйтесь с рекомендациями производителя полов по установке систем внутрипольного обогрева.

Ковролин / набивка и коврики работают хорошо, но у них есть свои проблемы при установке вместе с таким чувствительным к влаге напольным покрытием, как дерево. Как упоминалось ранее, оба типа напольных покрытий в одной и той же зоне могут быть смертельными для деревянных конструкций. Всегда уточняйте у установщика излучающей системы информацию о напольных покрытиях и теплопроизводительности. Одно из соображений — коврики на деревянном полу — нередко можно увидеть, как температура пола под ковриком поднимается до 95 градусов, удерживая тепло.

Контроллеры излучающих систем. Влажность необходима для чувствительных к влаге напольных покрытий и требует контроля увлажнения. Это может быть выполнено с помощью дополнительного увлажнителя на печи или переносного устройства. Существуют системные контроллеры, которые будут использовать температуру наружного воздуха и соответственно автоматически регулировать уровень влажности. Помните, что 90% повреждений дерева / пробки / бамбука из-за лучистого тепла связано с влажностью.

Умные термостаты — отличный вариант.Многие из новых термостатов являются программируемыми, считывают внешние и внутренние условия, настраиваются на шлюзе для работы с Wi-Fi и записывают журнал производительности. При использовании чувствительных к влаге напольных покрытий (дерево, пробка и бамбук) нежелательно использовать возможности снижения температуры из-за колебаний температуры пола и ударов пола. Пол должен нагреваться медленно, а не резко каждое утро.

Умные термостаты также очень полезны при регулировании влажности до температуры наружного воздуха и минимизации конденсации на окнах.Еще одно большое преимущество — это возможности Wi-Fi, такие как возможность управлять своим домом с телефона или компьютера. Вы можете настроить оповещения со станции мониторинга, если температура / влажность станут слишком низкими или если система нуждается в обслуживании.

Внутрипольные датчики должны быть установлены в всех внутрипольных системах , чтобы температура пола была соответствующей и не превышала уровней, установленных производителем напольного покрытия. Электрические системы обычно управляются с помощью двойных датчиков, в которых они объединены с датчиком температуры в полу. и комнатная температура через комнатный термостат.Другие матовые и низковольтные системы являются саморегулирующимися и поэтому могут ограничивать тепловыделение примерно до 78 градусов.

Вот некоторые последние соображения перед установкой над системой обогрева пола:

• Независимо от напольного покрытия всегда уточняйте у производителя пола специальные инструкции по установке и уходу за теплом пола.
• Проконсультируйтесь с вашим специалистом по лучистому теплу, чтобы убедиться, что требования к напольному покрытию будут соблюдены. Большинство внутрипольных систем работают при температуре от 75 до 82 градусов, а некоторые до 85, но еще раз проконсультируйтесь с производителем напольного покрытия.
• Определите ограничения вашего пола по характеристикам теплопроводности и R-значениям, чтобы убедиться, что вы не ограничиваете возможности системы обогрева.
• Напольные системы могут влиять на высоту прилегающих полов, особенно на кухне и на лестницах.
• Расширение и сжатие — это большая проблема, особенно при работе с плавающими приложениями.
• В северном климате с большими колебаниями наружной температуры может потребоваться вторичный источник тепла, чтобы поддерживать температуру пола ниже рекомендуемых уровней.Обычно в этих регионах требуется лучший контроль относительной влажности из-за более низких наружных температур, тогда как умеренный климат требует гораздо меньшего контроля.
• Рекомендуемая относительная влажность для большинства видов дерева / пробки / бамбука колеблется от 35% до 55% в соответствии с требованиями производителей.
• Защитное покрытие для пола из дерева / пробки / бамбука может помешать достижению надлежащей относительной влажности.
• Возраст дома важен. Как правило, в старых домах меньше теплоизоляции, поэтому потери тепла повышаются, и требуется, чтобы внутрипольная система больше работала для подачи тепла.
• При применении плавающих полов следует внимательно относиться к подкладке. Используйте наименьшее возможное значение R.
• Для облицовки плиткой рассмотрите возможность использования мембран для изоляции трещин.

---

Рой Райхов обладает более чем 40-летним опытом работы в индустрии деревянных полов в качестве подрядчика, консультанта и преподавателя деревянных полов. Рой является основателем и руководителем компаний Reichow Parquet Flooring и National Wood Floor Consultants.Он имеет сертифицированный профессиональный сертификат Национальной ассоциации деревянных полов в области укладки деревянных полов, шлифовки, отделки, консультанта по продажам, инспектора и коммерческого инспектора. Рой также входит в состав сертифицированного профессионального совета директоров и комитета по маркетингу Национальной ассоциации деревянных полов.

Рой является автором статей, опубликованных NWFA и International Fraud Update, изданием Международной ассоциации агентств по борьбе с мошенничеством в страховании. Его проекты деревянных полов были представлены в журналах American Woodworkers Magazine, Better Homes and Gardens и Mpls / St.Журнал Paul.

Рой проводил образовательные семинары для NWFA, дистрибьюторов деревянных полов, подрядчиков и строителей домов, а также выступал с докладом на выставке MPLS Home & Garden Show.

Рой — региональный инструктор NWFA и инструктор курса «Техник по уходу за деревянными полами» (WFMT) для IICRC. Он также проводит тренинги по продажам для различных розничных продавцов деревянных полов. Вы можете связаться с ним по адресу [email protected].

Системы лучистого отопления — полы

Типы лучистого теплого пола

Есть три типа лучистого теплого пола:

• Теплые воздушные полы (воздух — теплоноситель)
• Электрические теплые полы
• Теплые водяные (гидронные) теплые полы.

Инструкции: сравните обычное отопление плинтусом с лучистым теплом пола, нажав кнопку ниже.

Отделка: Сравнение систем отопления дома

Типы установки

Все три типа лучистого теплого пола (воздушное, электрическое, водяное) можно подразделить по типу установки:

• Те, которые используют большую тепловую массу пола из бетонных плит или легкого бетона над деревянным черным полом (это называется «мокрой укладкой»).

  Бетонный теплый теплый пол

• Те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы под чистым полом или черным полом («сухой монтаж»)

  Теплый пол из дерева

Рентабельность

Полы с лучистым воздухом

Поскольку воздух не может удерживать большое количество тепла, лучистые воздушные полы не являются рентабельными в жилых помещениях и устанавливаются редко.

Электрические теплые полы

Электрические излучающие полы обычно рентабельны только в том случае, если ваша электроэнергетическая компания предлагает тарифы на время использования. Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных электрических подключений. Такая практика позволяет сэкономить значительное количество долларов на электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Инструкции: Нажмите кнопку воспроизведения, чтобы наблюдать за тем, как бетонный пол заряжается в течение времени использования.

Как взимается плата за бетонный пол во время использования

Гидравлические системы

Гидравлические (жидкостные) системы, популярные и экономичные системы для климатических условий с преобладанием отопления, широко используются в Европе на протяжении десятилетий.

Гидравлические системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом.Температура в каждой комнате регулируется путем регулирования потока горячей воды через каждый трубопроводный контур с помощью системы зонирующих клапанов или насосов и термостатов.

Инструкции: Нажмите кнопку воспроизведения, чтобы увидеть, как работает система водяного теплого пола.

Система водяного теплого пола

Установка

Мокрая установка — это самая старая форма современных систем теплого пола. При влажной установке трубы закладываются в бетонную фундаментную плиту или в легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты.

Мокрая установка: перекрытие на грунте и перекрытие из тонких перекрытий

Новое поколение систем водяного отопления для пола, в которых используются нержавеющие трубы для горячей воды, в последние годы приобрело широкую популярность. Благодаря этому типу системы тепло распределяется равномерно, и полы теплые под ногами. Разнообразное отопительное оборудование может нагревать воду: водонагреватель или бойлер на природном газе или пропане, электрический котел, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальную энергию.

Трубы для гидронной системы могут быть установлены в обычной бетонной плите или в легкой гипсоцементной плите.Его также можно прикрепить скобами к нижней стороне чернового пола, как показано на изображении ниже:

Установка скоб и перекрытия над рамой пола

Новое поколение систем водяного отопления: на этой фотографии изображены нержавеющие трубы для горячей воды, прикрепленные скобами к нижней стороне чернового пола.

Нержавеющие трубы для горячей воды

Сияющие напольные покрытия

Хотя керамическая плитка является наиболее распространенным напольным покрытием для водяного отопления, можно использовать практически любое напольное покрытие. Однако некоторые работают лучше, чем другие. Часто требуются обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия, дерево или голый бетон.

• Ковровое покрытие
  Разумно всегда помнить, что все, что может изолировать пол, также снижает или замедляет поступление тепла в пространство от системы пола, что, в свою очередь, увеличивает расход топлива. Если требуется ковровое покрытие, предпочтительнее тонкий ковер с плотной набивкой. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должна быть отдельная петля труб, чтобы система обогревала эти помещения более эффективно, потому что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие.
• Деревянный пол
  В большинстве справочников излучающих полов также рекомендуется использовать ламинированные полы вместо массивной древесины, что снижает вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла. Хотя можно использовать пол из цельной древесины, установщику настоятельно рекомендуется хорошо ознакомиться с системами излучающего пола, прежде чем пытаться укладывать пол из натурального дерева над системой излучающего пола. Большинство производителей и руководств, касающихся излучающих полов, предлагают рекомендации, которые помогут вам решить эти проблемы.

Инструкции: Доктор П. проводит ремонт, и ему необходимо купить новый пол. Предполагая, что в его доме используется лучистое тепло, помогите ему выбрать наиболее подходящий вариант напольного покрытия.

Трубопровод теплого пола

В системах теплого пола используются различные типы труб.

• Медные или стальные трубы — В старых системах излучающих полов использовались медные или стальные трубы, встроенные в бетонные полы. Если строитель не покрыл трубы защитным составом, химическая реакция между металлом и бетоном часто приводила к коррозии трубы и возможным утечкам.
• PEX или резиновые трубки — основные производители систем водяных излучающих полов в настоящее время используют поперечно-сшитый полиэтилен (PEX) или резиновые трубки с барьером для диффузии кислорода. Эти материалы зарекомендовали себя как более надежные, чем старые варианты трубок. Добавки к жидкости также помогают защитить систему от коррозии.
• Неисправная трубка — Недавно были сообщения о проблемах с резиновыми трубками, произведенными одним химическим производителем. Утечки возникают в металлических соединениях или фитингах, и в некоторых случаях трубки становятся жесткими и хрупкими.Пока не ясно, что вызывает эту проблему, но, теоретически, виной всему может быть чрезмерно высокая температура воды. Затягивание соединений и зажимов только временно устраняет утечки. Помните, что эта проблема касается только резиновых шлангов определенной марки; это не имеет ничего общего с трубками PEX, которые работают очень надежно в течение многих десятилетий. Поскольку цена на медные трубки сейчас значительно ниже, чем несколько лет назад, они снова набирают популярность из-за своих превосходных способностей к теплопередаче по сравнению с трубками на пластиковой основе.

Как контролируются системы лучистого тепла

Инструкции: Щелкните горячие точки на изображении ниже, чтобы узнать, как управляются системы лучистого тепла.

Преимущества и недостатки систем теплого пола

Преимущества и недостатки систем лучистого теплого пола

Преимущества	Недостатки
Системы лучистого пола позволяют равномерно обогревать весь пол, а не только в определенных местах, как в дровяных печах, системах горячего воздуха и других типах радиаторов.	Не быстро реагирует на настройки температуры.
Помещение нагревается снизу вверх, сначала согревая ноги и тело.	Относительно дорого в установке, но в конечном итоге позволяет сэкономить деньги.
Лучистое напольное отопление также устраняет проблемы сквозняков, пыли и аллергенов, связанные с системами воздушного отопления.	Требуются профессиональные установщики.
Используя лучистые полы с подогревом, вы можете установить термостат на несколько градусов ниже по сравнению с другими типами систем центрального отопления.
Нет обогревателей или радиаторов, которые мешали бы расстановке мебели и планам дизайна интерьера.

Системы водяного теплого пола

		Уменьшить счета за отопление Нет холодных ног Без шума N o осадки N o холодный пятна Без сухого воздуха N o обдув пыль Теплые полы для вашего комфорт! теплый Характеристики системы полов Теплые полы Системы водяного теплого пола заводская установка, проста в установке и есть превосходное представление. CITO Products предлагает проектные услуги, расчет теплопотерь и руководства по установке.
Получите БЕСПЛАТНУЮ цитату!
Сократить счета за отопление в этом сезоне с теплыми полами Система! БЕСПЛАТНАЯ ЦЕНА
СВЯЗАТЬСЯ С НАМИ
CITO Products, Inc. N8779 шоссе X P. O. Box 90 Уотертаун, WI 53094 (920) 261-3390
		Сияющий системы теплого пола — отличный способ обогреть подвал жилой площади. Они тихие, чистые и эффективный. Самое главное, лучистый пол с подогревом системы обеспечивают невероятно равномерный обогрев. В системах водяного теплого пола используются гибкие НКТ заполнен нагретой водой. Подогретая вода утепляет бетонную плиту подвала. В бетонная плита становится большим радиатором, который обогревает всю жилую площадь подвала.
		Q-панели — Radiant Нагревательная панель
		С изобретение Q -Панель , Теплые полы Подвесной конвекционный пол прост в установке и очень рентабельно. Q-Panels являются прикреплены к балке пола и PEX Трубка вставляется в трубку Панель Q . С такой конструкцией модель Q -Панели быстро нагревать, быстро меняя температуру в помещении по мере необходимости. Для получения более подробной информации, пожалуйста, посмотрите Q-панель Видео.
		Заявка на патент США № 11 / 444.294 Название: Присоединяемая гидронная излучающая панель

Значения R для различных напольных покрытий, полов, полов, значение R

R-значения различных напольных покрытий. Эти числа будут варьироваться от материала к материалу.

(при просмотре этой страницы на телефоне — лучше повернуть телефон для просмотра в альбомном режиме)

Значения R для напольных материалов

Материал	Типичное значение R	R-значение на дюйм	Типичная толщина
Фанера	0,825	1,10	0.750
Подложка из фанеры 1/4	0,275	1,10	0,250
Хвойная древесина	0,825	1,10	0,750
Листовой винил	0. 200	1,60	0,125
Плитка из виниловой композиции (VCT)	0.200	1,60	0,125
Линолеум	0,400	1,60	0,250
Плотное резиновое покрытие	0,250	1,30	0,325
Полы из переработанной резины	1,100	2,20	0,500
Пробка	1.125	3,00	0,375
Пробка / МДФ / ламинат	1,175	2,35	0,500
Кирпич	3,375	2,25	1,500
Мрамор	0,400	0,80	0,500
Керамическая плитка	0. 250	1,00	0,250
Тонкий раствор	0,050	0,40	0,125
Ламинат МДФ / Пласт	0,500	1,00	0,500
Подушка для пола из ламината	0,300	1,92	0,160
Инженерная древесина	0.От 250 до 0,750	1,00	от 0,250 до 0,750
Подушка для пола из инженерной древесины	0.200	1,60	0,125
Спроектированный бамбук	0,720	0,96	0,750
Дуб	0,638	0,85	0. 750
Ясень	0,750	1,00	0,750
Клен	0,750	1,00	0,750
Сосна	0,975	1,30	0,750
Ель	0,900	1.20	0,750
Резиновые коврики / плиты 33 фунта	от 0,320 до 0,640	1,28	от 0,250 до 0,500
Коврик / вафельная резина 25 фунтов	от 0,620 до 1,240	2,48	от 0,250 до 0,500
Волосы Джут	от 1,250 до 1,940	3. 88	от 0,325 до 0,500
Прайм-уретан	от 1,400 до 2,150	4,30	от 0,325 до 0,500
Связанный уретан	от 1,400 до 2,100	4,30	от 0,325 до 0,500
Ковер	от 0,700 до 1,050	2,80	0.От 250 до 0,750
Шерстяной ковер	от 1,575 до 2,100	4,20	от 0,375 до 0,5

Продукты лучистого отопления PEX

Quantity X — Трубки из термопрепарата Hydronic Radiant Heat Pex и алюминиевая труба PEX

Quantity X — Панели излучающего тепла из PEX Thermal Boat для трубок из PEX 3/8 дюйма

Quantity X — направляющие для теплого пола Mr PEX

Quantity X — Панели для теплого пола Creatherm для трубок из полиэтиленгликоля 1/2, 5/8 и 3/4 дюйма

Quantity X — Система теплых полов Legend Versa Therm PEX Snap Fit

Quantity X — Изоляция из фольги с низким уровнем излучения и отражающей способностью для лучистого отопления

Количество X — Гидравлическая накладка нагрева — например, насосы, зонные клапаны, шаровые краны и т. Д.

X = различное количество необходимого продукта — в зависимости от фактической системы

Какой ковролин выбрать для теплого пола?

Система теплых полов позволяет сделать любое помещение еще более комфортным и уютным.Даже холодными зимними вечерами с ней будет тепло в вашем доме или квартире. Полы с подогревом можно устанавливать с разными типами напольных покрытий, в том числе с некоторыми видами ковролина.

Ковер: особенности и преимущества

Ковролин — рулонное напольное покрытие, которое укладывается по всему периметру помещения. Сверху на таком материале может быть небольшой узор, повторяющийся по всей длине. Пол очень мягкий и приятный на ощупь. Во время установки ковролина используется специальный клей или двусторонний скотч.В небольших помещениях изделие можно закрепить плинтусом (или небольшими гвоздями по краям).

Современный рынок наполнен различными моделями ковровых покрытий. Они отличаются друг от друга не только внешним видом, но и способом изготовления и материалом. Есть изделия, полностью изготовленные из натуральных материалов, таких как шерсть, а также те, которые имеют в своем составе синтетические материалы, например, полиэстер.

К основным достоинствам ковролина можно отнести:

• силы;
• долгий срок использования;
• высокие показатели теплоизоляции;
• стильный дизайн;
• простота ухода;
• качественный и быстрый монтаж.

Какой ковролин подходит для теплого пола?

В большинстве случаев специалисты не рекомендуют использовать ковролин с теплым полом, так как толстый ковер обладает высокими теплоизоляционными качествами и вызовет большие теплопотери, что в конечном итоге приведет к снижению эффективности такой системы обогрева. Кроме того, многие владельцы теплых полов высказывают опасения, что в процессе нагрева синтетические виды ковров могут испарять вредные для здоровья человека вещества.При этом это зависит от состава материала, его производителя и других факторов.

Если вы хотите совместить ковролин с системой теплого пола, то в этом случае рекомендуется использовать только тонкий тафтинговый ковролин. Такой ковер позволит тепловой энергии течь вверх, а не поглощать или отскакивать вниз.

Какие типы ковров использовать с различными системами теплого пола?

Стоит отметить, что хотя тонкий тафтинговый ковер хоть и является единственным типом такого напольного покрытия, но предназначен для использования с теплым полом, его нельзя использовать со всеми типами этой системы отопления.

Водяной пол

Этот вариант не рекомендуется использовать в паре с любыми типами ковровых покрытий, так как нагрев поверхности в этом случае происходит слишком быстро, в результате чего ковровый материал просто не успевает передать полученное тепло в окружающая среда и очень сильно нагревается. В результате такое покрытие может деформироваться под воздействием перегрева.

Электрический пол

Существует несколько подвидов систем электрического теплого пола, а именно:

1. С помощью одного кабеля.
2. Инфракрасная пленочная система.
3. Термоврики.

Первый и третий варианты электрического теплого пола также не рекомендуется использовать с ковролином, так как процесс нагрева происходит слишком быстро и значительно превышает разрешенный показатель для такого напольного покрытия.

Что касается инфракрасной пленки, то она по принципу действия полностью отличается от других видов теплых полов. Его можно использовать в тандеме с ковром коврового типа, но желательно выбрать тонкий стеганый ковер.

Мобильный теплый пол

Это наиболее подходящий вариант системы теплого пола для помещений с ковровым покрытием. Причем в этом случае можно использовать не только тончайший тафтинговый ковер, но и другие виды ковров, например, ковровую плитку. Мобильный вариант подходит для небольших помещений, где необходимо обогревать определенный участок пола. Существенным отличием от других типов систем отопления является отсутствие необходимости в сложных монтажных работах.
