Теплые полы: виды, плюсы и минусы установки системы

На данный момент установка теплых полов в квартире перестала быть редкостью и диковинкой. Современный ремонт рассматривает теплые полы как основной или дополнительный источник отопления. Но выбор теплых полов настолько широк, что покупатель теряется в разнообразии. Какую систему теплых полов выбрать, чем они отличаются, рассмотрим в этой статье.

Система теплых полов известна еще с древних времен. Конечно, устройство тех лет намного примитивнее современных аналогов. Например, замки китайских владык устилались полами с двойным дном. Нижний уровень представлял собой жаровню, разогреваемую углями, благодаря чему, верхний уровень всегда был теплым и комфортным. В Древнем Риме люди создали целую систему обогрева пола, получившую название гипокауст. Особенность системы гипокауст заключалась в специальных полостях, проложенных в стенах и полу дома. В подвале помещения топили печку, горячий воздух, поднимаясь наверх, проходил по системе полостей и прогревал весь дом. Как понятно из названия, теплые полы – это система отопления помещения снизу, непосредственно от поверхности пола. В зависимости от теплоносителя различают несколько видов теплых полов, но все они схожи по принципу работы. Устройство теплых полов представляет собой согревающий элемент, положенный на теплосберегающий материал, слой бетонной стяжки (некоторые виды нагревателей не нуждаются в стяжке), и финальное напольное покрытие.

Наличие теплого пола в доме – сам по себе уже плюс. Но давайте разберемся подробнее в достоинствах системы теплого пола.

• Равномерное распределение тепла. Обратимся к законам физики. Теплый воздух легче холодного, поэтому радиаторная система отопления качественно прогревает средние слои комнаты и потолок. Воздух, остывая, опускается вниз. На полу образуется холодный поток. Стена, удаленная от стены с радиатором, получает минимум тепла. Теплые полы прогревают помещение снизу и по всей площади.
• Комфортное самочувствие человека. Никогда не замечали, что, будучи одеты тепло, но с холодными ногами – мерзнет все тело? Так устроен организм, при согреве ног комфортно всему телу.
• Совместимость с системой отопления. Возможность регулировать отопление от радиатора и пола, не пересушивая воздух.
• Безопасность. Нагревательные элементы спрятаны в большинстве технологий укладки теплого пола под бетонной стяжкой, они недоступны для ожога и пожаробезопасны.
• Подходят семьям с детьми. Наличие детей, проводящих большую часть времени на полу – прямое показание к монтажу теплых полов.

Недостатки у теплых полов имеются, но их немного.

• Сложность монтажа. Положить теплый пол возможно только во время ремонта с полным перестиланием покрытия.
• Не может являться единственным источником тепла в помещениях с низкой сопротивляемостью стен холоду. Необходима установка радиаторов отопления.
• При установке водяного теплого пола потребуется место для насосного и фильтрующего оборудования. Возможно снижение давления в трубах с водой, если много квартир в доме подключит водяную систему обогрева пола.

Основное деление на виды теплых полов производят по виду теплоносителя.

• Электрические теплые полы. Питание системы происходит за счет электричества, и это является плюсом и минусом полов одновременно. Плюс в автономности отопления от служб ЖКХ. Минус в стоимости электричества, счета за такой элемент отопления увеличатся в несколько раз.
• Водяные теплые полы. Этот вид системы менее затратен в обслуживании, но монтаж займет больше времени и финансов. Еще один плюс водяного отопления пола в отсутствии даже минимальных доз излучения.

Виды систем теплый пол: знакомство с системами теплых полов

class=»eliadunit»>



Вступление

Здравствуйте Уважаемые читатели сайта Opolax.ru. Начну с того, что теплый пол это технологическое понятие, а не конкретное устройство. Технологически существуют несколько видов теплого пола, используемых для обогрева пола. Каждый вид теплого пола имеет свои технологические особенности. Выбор вида теплого пола зависит от места его применения и коммуникаций, имеющихся в помещении. Про виды систем теплый пол остановлюсь подробно.

Виды теплого пола–диаграмма

На диаграмме я показал все существующие виды теплого пола. Схема не может дать визуальное представление о них и чтобы представить их наглядно, лучше посетить сайт продавца теплого пола. Рекомендую, сайт магазина предлагающего все типы теплого пола spb-teplypol.ru. На сайте вы сможете не только посмотреть как выглядят различные виды теплого пола, но и приобрести теплый пол по разумной цене.

Что такое теплый пол

В самом общем определении теплый пол (ТП) это управляемое устройство, уложенное в полу помещения и предназначенное для преобразования различных типов энергии в тепло. Если в тепло преобразуется электрическая энергия, такой теплый пол называют теплый электрический пол. Если обогрев пола происходит за счет циркуляции горячей воды в полу, то такой теплый пол называют водяной теплый пол. Разберем каждый вид теплого пола подробнее.

Электрический теплый пол

Основной принцип электрического теплого пола преобразование энергии электрического тока в тепловую энергию. Осуществить это можно двумя способами. При помощи специального электрического резистивного кабеля или специальной термопленки. Вид теплого пола, осуществляемый при помощи электрического кабеля, называют теплый кабельный пол.

Кабельный ТП

Электрический ток, протекая по любому проводнику, выделяет тепло. Это свойство и есть основной принцип работы кабельного теплого пола. В кабельном теплом полу применяются специальные резистивный или саморегулирующий кабели. Выпускаются несколько видов теплового кабеля. О кабеле в других статьях, здесь только отмечу, что резистивный кабель выпускают одножильным и двухжильным.



Монтаж кабельного ТП производится на ровную, заранее подготовленную поверхность пола. Поверхность пола должна быть чистой, на пол должен быть постелен пароизолятор (полителеновая пленка), сверху теплоизолятор (например, Изолон) и теплоотражающий материал. Теплоизолятор и теплоотражатель могут совмещаться в одном материале.

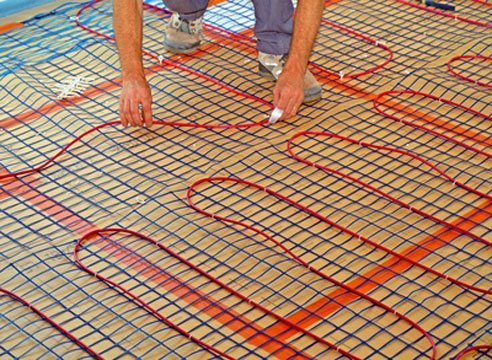

Кабель укладывается на пол в виде зигзага. При использовании одножильного кабеля, уложенный кабель должен иметь замкнутый контур. Для управления температурой теплого пола на стене монтируется блок управления(терморегулятор). Для измерения температуры в пол монтируется термодатчик ,провода от которого заводится ,также, в пульт управления (терморегулятор).

Теплый пол в виде тепловых матов (термоматы)

Для удобства монтажа теплового электрического кабеля выпускают тепловой кабель закрепленный зигзагами на специальных матах. Маты эти называют тепловыми, а такой пол называется – теплый пол греющими матами.

Кабельный ТП, в отличие от термоматов, имеет большую мощность и соответственно большую теплоотдачу. Поэтому его можно закрывать стяжкой и/или наливным полом. Однако толщина стяжки не должна превышать 5 см. В противном случае теплопатери будут настолько велики, что сама система будет не эффективна.

Электрический греющий мат не заливается стяжкой. Закрыть термоматы можно наливными полами до 2 см толщиной. Идеально термоматы подходят для обогрева полов из плитки. В этом случае термоматы не нужно заливать стяжкой, достаточно тонкого слоя плиточного клея при укладке плитки.

Хочу отметить . Ни кабельный теплый пол, ни тепловые маты нельзя закрывать ламинатом. Для обогрева полов из ламината выпускается инфракрасный пленочный пол.

Инфракрасный пленочный пол

Пленочный ТП представляет собой гибкую тонкую пленку, внутри которой вмонтирован инфракрасный тепловой элемент. Тепловой элемент подключается к электросети и равномерно прогревается по всей поверхности.

Подведу некоторые итоги.

class=»eliadunit»>

• Если на пол планируется стяжка 5 см для его обогрева подойдет кабельный теплый пол.
• При устройстве наливного пола до 2 см, а также при укладке плитки для обогрева прекрасно подойдет теплый пол термоматами.
• Для обогрева полов из ламината предназначен пленочный теплый пол.

Все вышеперечисленные полы относятся к электрическому теплому полу. Как правило, такой тип обогрева пола является дополнительным элементом обогрева помещения наряду с центральным отоплением. В качестве

отдельной системы отопления помещения теплым полом используется система водяной теплый пол.

Водяной теплый пол

Водяной теплый пол это стационарная система теплого пола, в которой обогрев пола производится за счет циркуляции горячей воды в трубах, уложенных в пол.

Система водяной ТП требует отдельной системы водоснабжения. Поэтому система водяной теплый пол подходит для частных домов, дач или больших квартир со специальным водопроводом для теплого пола.

Важно! Систему водяного греющего кпола нельзя подключать к системе центрального водоснабжения и централизованному теплоснабжению без серьезного проекта согласованного в соответствующих органах.

В качестве трубопровода используются металлопластиковые, полиэтиленовые, медные трубы. Укладываются трубы на пароизолятор и теплоотражающий материал. По периметру комнаты в месте примыкания стены к полу укладывается демпферная термолента. Сам трубопровод заливается стяжкой. Тип стяжки–плавающий. Толщина стяжки должна быть больше 7см. Лучшей стяжкой для водяного теплого пола является цементно-песчанная стяжка, потому что, она имеет наилучший коэффициент теплопередачи. Укладывается трубопровод спиралью или змейкой. Для управления полом монтируется специальный коллектор, который называется коллекторный шкаф водяного теплого пола.

К коллектору подводится горячая вода и при помощи вентилей распределяется по трубам водяного теплого пола. Кроме коллектора система не будет нормально работать без насоса поддерживающего давление, обратных клапанов и еще много чего.

Остается подвести итог.

• Данная система наиболее эффективна и разрешена в частном доме.
• Водяной ТП может быть как дополнительным, так и основным источником отопления дома.
• Стяжка, закрывающая элементы пола должна быть толщиной более 7 см.

Однако, водяной ТП не обязательно укрывать стяжкой. Для деревянных домов, а также слабых перекрытий разработана полистирольная система теплый пол.

Полистирольная система теплый пол

При устройстве полистирольной системы трубопровод системы укладывается на специальное полистирольное покрытие со сделанными пазами. В пазы вкладывается аллюминевый теплоотражатель. В пазы теплоотражателя укладывается трубопровод (только не металлический).

Деревянная система

Полистирольная система ТП относится к настильным системам. Также к настильным системам относится деревянная система теплый пол.

Реечная система

Если деревянная система теплый пол монтируется между специально уложенными рейками, ее называют реечная система деревянный теплый пол.

Модульная система

Деревянная система монтируемая на готовых заводских модулях называется модульной. Модули это листы (полосы) ДСП со специально сделанными каналами.

Достоинствами полистирольной и деревянной систем является легкий вес и отсутствие «мокрых» технологий стяжки.

Вывод

Разнообразие систем теплых полов, позволяет выбрать нужный тип обогрева полами, практичесмки дл любого типа помещения и вида частного дома.

Другие статьи раздела: Обогрев пола





class=»eliadunit»>

Виды тёплых полов, технические характеристики, плюсы и минусы с фото и видео.

Виды теплых полов, часто вызывают множество вопросов. А ведь они стали одним из популярнейших нововведений современного интерьера и строительства. Когда-то это были объёмные конструкции, но теперь все значительно упростилось (с точки зрения строительства и монтажа, но вот с выбором не все так просто). Выбирать тип системы обогрева следует исходя из покрытия, особенностей квартиры и своих предпочтений.

Содержание:

1. Общие принципы
2. Водяная система
3. Виды электрических систем

Общие принципы

Любой вид тёплого пола состоит из системы нагревания, термодатчика и регулятора температуры. Датчик отвечает за стабилизацию температурного уровня в помещении, поскольку передаёт сигнал в систему регуляции. Там происходит анализ реальной и заданной температуры, в результате при наличии разницы изменяется работа системы нагревания.

Тёплый пол нельзя размещать в сыром подвальном помещении, так как это чревато развитием грибковых микроорганизмов и появлением плесени. Что касается самих элементов системы, которые сделаны из дерева, то они устойчивы к процессу гниения. В свою очередь, детали металлические изготавливают с высокой защитой от коррозийных процессов.

Водяная система

Этот способ согревания дома подойдёт тем, у кого большая жилищная площадь. Низкие эксплуатационные затраты делают водяной пол идеальным вариантом для частных коттеджей с независимыми котлами. Установить такое покрытие в городской квартире будет гораздо сложнее из-за гидравлического сопротивления, которое может привести к разрыву всей системы. Обрушение плиты для перекрытия может произойти даже из-за самой нагрузки стяжки, арматурной сетки и трубы. Если же помещение включено в общегородскую систему отопления, то монтаж водяного пола запрещён совсем, чтобы исключить падение температуры воды в соседних квартирах.

Обогрев по схеме водяного типа работает от любой системы отопления, будь то газовый котёл, солнечный коллектор или тепловой насос. Даже когда в доме отключат электричество, пол сохранит тепло для помещения, если котел сможет работать в обесточенном положении. Если совместить теплоизоляцию с отопительной системой на холодное время года, то разводка трубопровода по стенам или установка радиаторов в комнатах не понадобятся. Летом такое покрытие тоже можно использовать, если пустить холодную воду для понижения температуры воздуха.

Отсутствие радиаторной системы в случае, если вы выбрали водяной пол, позволяет сэкономить и продлить срок службы котла. Дело в том, что температура нагрева такого покрытия на 30-50 °C ниже, чем параметр радиаторов. Это позволяет котлу функционировать не в полную мощность. Также следует отметить, что отказ от радиаторной системы позволит улучшить обстановку дома в дизайнерском плане, так как ограничения по расстановке мебели будут отсутствовать.

Процесс установления тёплого пола этого вида проходит в несколько этапов. Для начала нужно проверить герметичность труб, по которым будет подаваться горячая вода из системы отопления. Водяной пол монтируют только с теми трубками, которые действительно выдерживают воздействие агрессивной среды и обладают высокой звукоизоляцией. Именно технические особенности труб определяют время работы тёплого пола. Если они засорятся или покроются плесенью и пылью, придётся их очищать или заменять.

Монтаж труб осуществляют под стяжкой из полистиролбетона или цемента с песком. Этот материал должен покрывать пол и снизу, поэтому важно выждать время до полного остывания. А вот мокрая стяжка усложнит процесс демонтажа в случае необходимости и заблокирует доступ к обогревателю. В идеале, конструкция со стяжкой выдерживает все нагрузки, создаваемые трубопроводной магистралью, а также не даёт ей быстро прийти в негодность. Также воздух под стяжкой выступает в качестве дополнительного теплоизолятора. Трубы из полипропилена изгибаются согласно ранее обговорённой схеме, при этом между ними оставляют расстояние 15-20 см. Для регуляции температурного режима устанавливают термостат. Вместе с ними монтируют датчики и стояки из полипропилена, к которым присоединяется созданный трубопровод с помощью крана. Автоматический кран предпочтительнее в данном случае, поскольку следит за объёмом подаваемой воды и может предотвратить многие проблемы. Хорошо, если также будет установлен датчик протечки, который сможет вовремя прекратить процесс подачи воды в экстренной ситуации, сопровождая это звуковым или световым сигналом.

Водяной тёплый пол обладает следующими достоинствами при установке в помещении:

• Экономия электроэнергии в процессе эксплуатации на 15%;
• Возможности по любой расстановке мебели в помещении;
• Равномерное распределение тёплого потока воздуха благодаря прогреву снизу вверх;
• Высокая пожаробезопасность;
• Создание индивидуального микроклимата в соответствии с сезоном и погодными условиями;
• Решение проблемы холодных или сырых полов в загородном помещении;
• Минимальный риск повреждения напольного покрытия;
• Длительный срок функционирования;
• Возможность создания эффективной и полноценной системы отопления в частном доме.

Среди минусов пользователи водяного пола чаще всего отмечают высокую стоимость монтажа и необходимость учёта многих моментов в техническом плане. Установить такой тёплый пол могут только сами специалисты, что увеличивает траты вместе со стоимостью необходимых фильтров и насосов. Если сэкономить или допустить ошибку при установке такого тёплого пола, не учтя снижение давления в системе отопления, горячая вода просто перестанет поступать. Кроме того, для установки тёплого водяного пола требуется особое разрешение от официальных органов. В противном случае, вас ожидает очень сильный штраф. Готовая отопительная система полов требует регулярного осмотра и профилактических работ. Заранее также стоит учитывать, что при прокладке водяной системы обогрева пол поднимется, минимум, на 10 см. Поэтому низкий дом будет казаться очень тесным и приземистым.

Электрическая система

Общая система функционирования электрического пола отличается от стандартного обогрева помещения с помощью радиатора. Дело в том, что тёплый пол согревает воздух в диапазоне сразу двух метров от поверхности. Устанавливаемая температура в +24 °С позволяет чувствовать себя комфортно и экономит тепло внутри дома. Излучение, которое возникает при обогреве покрытия, также совершенно безопасно для здоровья. Тем более, оно имеет место только в работе одножильных кабелей. Однако стоит учесть, что после установки тёплого пола на электрической основе оплата коммунального счёта, скорее всего, возрастёт.

Электрический тип тёплого пола подходит для установки в любую квартиру, в том числе, в кухню или санузел. Установить его проще и дешевле, чем водяной. Однако выполнять работы по монтажу логичнее в новой квартире, когда отделка дома ещё не началась. Сегодня выделяют три вида электрического пола: кабельный (обычный), с нагревательными матами и инфракрасный. Вне зависимости от специфики каждой разновидности стоит отметить, что электрический пол имеет ряд ощутимых преимуществ, по сравнению с водяным. Его можно включать даже летом при необходимости, он имеет лёгкую систему управления. Срок эксплуатации составляет порядка 50 лет.

Кабельный пол

В данном случае пол делают на основе резистового кабеля, который нагревается. Его продают как на катушке, так и в виде отдельных секций. Элемент нагрева выкладывают в виде змейки или по спирали в бетонную стяжку, а потом монтируют терморегулятор. Зазор между кабелями должен составлять около 6-12 см. Толщина самой бетонной стяжки составляет 5-7 см, при этом верхний слой должен быть мокрого типа. В итоге получается целая система, состоящая из отдельных секций с экранированными кабелями в изоляции 2 слоями. Она является максимально безопасной, даже в условиях частой сырости.

Перед тем, как укладывать кабель, на мягкий утеплитель стоит положить сетку. Именно она обеспечивает жёсткость всей конструкции и не даёт нагревательным элементам утонуть в стяжке. К сетке крепятся сами кабели, которые нельзя пересекать друг с другом.

Установка теплого пола в душевой комнате

Обычно кабели с одной или двумя жилами скрепляют между собой герметичными муфтами, которые также соединяют элементы с электросистемой. Её, кстати, нужно устанавливать близко к терморегулятору, на уровне самих кабелей. Саморегулирующийся кабель гораздо прогрессивнее, чем другие модели постоянного нагрева, поскольку его делают из прочной полимерной матрицы. С его помощью можно выставить необходимую мощность для каждой комнаты. На кухне обычно достаточно 120 ватт на кв.м, а в ванной – 140 ватт на кв.м. Соединительная муфта при установке такого тёплого пола не применяется. Вне зависимости от выбранной модели кабеля, нужно попросить у продавца сертификат, который гарантирует экологичность производственного процесса.

Среди значимых достоинств этого покрытия пользователи также называют:

• Исключение возможности перегрева;
• Долгий срок эксплуатации;
• Небольшая стоимость расходных материалов;
• Доступность укладки под разные напольные покрытия;
• Возможность использования кабеля как системы антиобледенения.

В качестве недостатков кабельного пола можно отметить трудоёмкость монтажа. В частности, сделать стяжку самостоятельно практически невозможно, а работа специалиста требует определённого времени. Нужно не только соблюдать технологию заливки бетона, но и дождаться, пока он высохнет. Сам кабель можно будет положить только через месяц. При его укладке важно учитывать размер петель, отсутствие разрезов и соединений двух концов в магистрали. Таким образом, подобрать длину кабеля заранее очень сложно. Также нужно учесть, что при наличии электричества появляется и электромагнитное излучение, которое не очень хорошо влияет на физиологические параметры некоторых людей.

Инфракрасный пол

Этот вид покрытия также называют плёночным и продают, в основном, в рулонах. Подобный пол обогревает помещение с помощью очень тонкой системы на основе длинных инфракрасных волн. Термическая плёнка сделана из специальных полосок карбона или графита, которые скреплены шиной из меди, серебряной пастой и контактами. Если вы выбираете дорогую модель инфракрасного обогрева, паста из графита или карбона может быть нанесена сплошным слоем. Плёночный пол особенно хорош тем, что все его элементы с двух сторон ламинируются полиэстером электротехнического типа, что создаёт защитную среду и добавляет свойств водонепроницаемости. Температура полов такого вида в рабочем состоянии равна 25-45 °C.

Медная клемма каждой полоски на плёнке зажимается при монтаже плоскогубцами. Система подключается к кабелю, который ведёт к термостату. Установленный тёплый пол является не только прочным и гибким, но и жаростойким. Когда ток проходит через полосы, запускается образование волн, прогревающих не воздух, а предметы. Таким образом, вредные электромагнитные излучения отсутствуют. Плёночный пол при необходимости можно покрывать стяжкой сухого типа. В целом, после укладки данного покрытия уровень пола изменяется незначительно, поскольку толщина любого из элементов не превышает в данной системе 0,5 мм. Напряжение такой плёнки составляет 12-24 вольт, поэтому любое здание с таким полом будет защищено от перегрузки системы.

Плёночный тип покрытия используется, когда нужен подогрев пола в помещении без стационарного отопления или в период межсезонья. Плёнкой можно также согревать стены дома и потолок. Сегодня это очень популярный вариант тёплого пола в детских садах, больницах и отелях. Дело в том, что инфракрасное излучение считается полезным, так как стимулирует многие внутриклеточные процессы в организме.

Главными плюсами инфракрасного пола можно назвать:

• Простоту установки за несколько часов;
• Отсутствие стяжки;
• Экономичность монтажа и эксплуатации;
• Доступность крепления к разным покрытиям, в том числе, к коврам;
• Устойчивость к повреждениям механического типа;
• Отсутствие осушения воздуха;

Главным недостатком инфракрасной плёнки выступает большая стоимость. Особенно дорого стоят карбоновые образцы, но они гораздо надёжнее графитовых. Плёночный пол также нельзя класть во влажных помещениях. Также следует учесть, что перед укладкой надо проверить качество и работу всех составляющих пола и следить за отсутствиями повреждений в них вовремя монтажа. При самостоятельной установке плёночного пола понадобятся специальные инструменты, например, пресс плоского типа. Если инфракрасное покрытие кладут под плитку, будет необходим клеящий состав. Его кладут толщиной минимум 1,5 см.

Нагревательные маты

Этот вариант покрытия представляет собой самый дешёвый обогревающий пол электрического типа. Маты выпускают в рулонах, и они являются самоклеящимися. Конструкция состоит из синтетической сетки полимерного типа и кабеля, установленный шаг которого уже соответствует всем стандартам безопасности. Нагревательный кабель обычно двужильный и достаточно тонкий (не более 3 мм). Сетку с кабелем накладывают поверх тонкой стяжки прямо в раствор клея.

Нагревательные маты можно установить даже под старую плитку, керамогранит или натуральный камень в доме. Пол с нагревательным матом подойдёт для тех квартир, где нельзя сделать многослойную кабельную систему. Особенно это относится к помещениям с керамическими поверхностями: ванной, кухне, санузлу. Сегодня выпускаются нагревательные маты для домов, где нельзя поднимать пол более, чем на 0,5-1 см. После приобретения рулона, материал можно разрезать на нужное количество частей без опасности для целостности самого нагревательного элемента.

К безусловным плюсам электрического пола данного типа можно отнести:

• Возможность самостоятельной укладки;
• Быстрота монтажа;
• Работа в самых недоступных и удалённых уголках дома.

К сожалению, тёплый пол с матами нельзя установить там, где поставлена крупная мебель и отсутствуют вентиляционные карманы. В противном случае, перегрев элемента произойдёт очень быстро, и покрытие выйдет из строя.

Виды теплых полов и какой из них лучше выбрать

Оглавление статьи:
Виды теплых полов: водяные системы
Какие бывают теплые полы: электрические системы подогрева пола
Подводим итоги: какие лучше выбрать теплые полы

Однозначно утверждать, что какой-либо из существующих теплых полов лучше или хуже, будет неправильно. Все разработанные на сегодняшний день системы подогрева достаточно эффективны и в полной мере справляются со своими задачами. Вопрос их выбора лежит немного в другой области, в большей степени на него оказывает влияние наличие в доме определенного типа источника тепла. В этой статье вместе с сайтом stroisovety.org мы рассмотрим виды теплых полов, изучим их особенности и разберемся с целесообразностью установки того или иного подогрева пола в определенной ситуации.

Теплый пол фото

Виды теплых полов: водяные системы

Водяной теплый пол – это система трубопроводов, по которым циркулирует нагретая до необходимой температуры жидкость. Данный теплоноситель обуславливает в большей степени ответ на вопрос, какой теплый пол сделать? Главное преимущество таких систем заключается в использовании для подогрева полов уже имеющегося теплоносителя – согласитесь, приобретать котел отопления исключительно для того, чтобы нагреть пол в ванной или санузле, по крайней мере, неоправданно. Именно поэтому все виды теплого водяного пола применяются в ситуациях, когда имеется индивидуальная система отопления.

Водяной теплый пол фото

У многих людей возникает вопрос, почему нельзя запитать подогрев пола от центрального стояка отопления в квартире? Не веря приводимым доводам, многие даже пытаются осуществить такой проект. Заканчивается все, как правило, плачевно, и на это есть несколько причин.

1. Первая и самая главная причина заключается в риске затопления соседей снизу. В большинстве случаев такие деятели изготавливают водяной теплый пол из обычной металлопластиковой трубы (экономят деньги), которая не совсем подходит для работы под сильным давлением, нагнетаемым в центральных теплосетях. Что из этого получается, вы должны понимать сами.
2. Обилие грязи в центральных отопительных сетях. Эта грязь быстро забивает горизонтально расположенные трубы теплого пола, и уже спустя пару лет он перестает функционировать.
3. Страдает сама система отопления дома. Практически всегда, чтобы увеличить эффективность работы теплых полов, всевозможные Кулибины вырезают перемычку на стояке, направляя поток воды непосредственно через трубопровод теплого пола и батарею. Это ведет к сужению диаметра стояка, и в результате стояк может вообще остановиться и перестать работать. Если уж пробуете такой подход к делу, то не нужно удалять перемычку совсем, поставьте на нее хотя бы кран.

Подводя итог использованию водяных теплых полов в квартире с центральным отоплением, добавлю только то, что, как правило, температура теплоносителя в стояках достаточно низкая, и добиться с его помощью эффективного подогрева пола не получится. Ответом на вопрос, какой теплый пол лучше для квартиры, будет однозначным – электрический. И утверждение это проверено годами. Исключение могут составить разве что квартиры с индивидуальным отоплением – но в этом случае нужно соблюдать все требования к материалам и четко соблюдать технологию изготовления подобных систем, включая качественную гидроизоляцию.

Виды теплого водяного пола

Какие бывают теплые полы: электрические системы подогрева пола

Главным недостатком, которым обладают все виды электрических теплых полов, является их энергопотребление. Их, конечно, не сравнить с такими монстрами, как водонагревательные баки, но все же «кушают» они немало. В принципе, этот факт никого не останавливает – как говорится, для достижения комфорта все средства хороши. Чтобы снизить потребление электрического тока, существует ряд вполне законных средств и приспособлений, например, программируемый терморегулятор для теплого пола. Благодаря возможности задания определенного графика работы подогрева пола, достигается экономия ресурсов чуть ли не в два раза.

Независимость подобных систем подогрева пола от отопительной системы сказалась и на их разнообразии – современные предприятия предлагают три вида электрических теплых полов.

• Кабельный электрический теплый пол – именно он лежит у истоков подобной технологии. Сначала он представлял собой длинный провод, который мастера укладывали вручную, теперь же его модернизировали и поставляют потребителю в виде готовых матов, которые просто приклеиваются к существующему основанию посредством клея для плитки. Далее поверх него укладывается кафель или заливается тонкий слой стяжки, на который можно укладывать и линолеум, и ламинат, и массу других декоративных покрытий для пола. Интересное в этой проводной технологии то, что благодаря использованию особого резистивного кабеля, в одном и том же помещении отдельные участки пола можно нагреть до разной температуры – такой электрический кабель применяется в паре с многозонным терморегулятором.
• Пленочный теплый пол. Задаваясь вопросом, какой теплый пол лучше, этот вариант эелектроподогрева выпускать из виду просто нельзя. Его особенность заключается в толщине нагревательных элементов, которая не превышает 1мм. Такую пленку можно использовать под любое напольное покрытие, кроме кафельной плитки – она отлично подходит под линолеум, ламинат, ковролин, ковер и тому подобные покрытия. К слову говоря, благодаря использованию специальных нагревателей, этот вид электрического теплого пола намного экономичнее и, по утверждениям производителей, долговечнее.
• Инфракрасный пленочный теплый пол. В его работу заложен принцип солнечного излучения, а вернее его инфракрасного спектра – это излучение нагревает не воздух, как это делает большинство отопительных систем и приборов, а непосредственно окружающие предметы, которые в свою очередь отдают тепло воздуху. Основная отличительная особенность инфракрасных теплых полов заключается в сравнительно низком энергопотреблении – на сегодняшний день это самая экономная система подогрева подола. Добавьте еще к ней программируемый терморегулятор и получите недорогой в эксплуатации теплый пол.

  Электрический теплый пол фото

Подводим итоги: какие лучше выбрать теплые полы

Итак, подведем итоги и определимся с рациональностью использования того или иного вида теплого пола. Электрический подогрев пола целесообразно использовать в следующих ситуациях.

1. Когда в доме или квартире отсутствует индивидуальная система отопления. При ее наличии лучше отдать предпочтение водяному полу, поскольку расходовать дополнительную энергию, по крайней мере, неразумно.
2. Наличие новой и качественной стяжки пола. Дело в том, что для устройства водяного теплого пола нужна новая утепленная стяжка – под нее укладывается утеплитель, теплоотражающий экран, сама труба и только потом льется стяжка. Если не хотите демонтировать хорошее покрытие, то лучше устанавливать пленочный электрический теплый пол.
3. В качестве дополнения к основной системе отопления (в случае, если необходим быстрый прогрев помещения).

   Какой теплый пол лучше

Если вы планируете полностью отказаться от обычного радиаторного отопления и применять систему подогрева пола в качестве основного способа обогрева дома, то лучше отдать предпочтение водяному теплому полу – по экономичности и эффективности они вне конкуренции.

В заключение скажу лишь одно – все виды теплых полов греют примерно одинаково. Точно так же они имеют незначительные отличия в стоимости. Так что выбирать способ подогрева полов нужно, руководствуясь исключительно целесообразностью их применения.

Автор статьи Александр Куликов

обзор всех видов, плюсы и минусы

Теплый пол набирает всё большую популярность, и дело вовсе не в последних тенденциях в интерьере. В первую очередь – это удобно, практично, и при правильно подобранной системе – экономно. Особенно стоит задуматься о теплом поле владельцам частных домов. В этой статье рассмотрим все виды теплого пола, его достоинства и недостатки.

Виды теплого пола

Различают их по способу обогрева.

Жидкие теплые полы

Жидкие полы – система представляет из себя пол, под которым находятся трубы, подключенные к центральному или местному отоплению. Так называемые «водяные трубы» перегоняют воду, тем самым подогревая пол. Изготавливают их различных материалов: медь, полипропилен, металлический пластик. Самые популярные трубы из меди, заслужили лидирующие позиции за счет своей долговечности.

Следующий материал, которому отдают предпочтение – металлический пластик, ценят его за высокую степень теплопроводимости.

Полипропиленовые трубы не отличаются хорошей износостойкостью. Кроме того, установка такого типа отопления дело непростое, требуют они также постоянной регулировки.

Электрические теплые полы

Электрические полы, подразделяют на несколько видов:

Кабельные – представляют из себя двуветковый кабель, который устанавливают под любые типы покрытия, например, плитка, линолеум, ламинат, паркет и т.д.

Возможно установить только при капитальном ремонте, дело в том, что поверх кабельных полов необходимо залить определенный слой цемента.

Достаточно долговечны, срок их службы составляет – пятьдесят лет.

Стоимость зависит от площади помещения, соответственно, чем больше квадратных метров, тем выше цена.

Полы с нагревательными матами – это система теплого пола в основе которого лежит стеклосетка, а поверх нее устанавливается специальная нагревательная секция.

Намного проще установиться, ведь их кладут не только под цементный слой, но и на него. Срок службы более пятидесяти лет.

Инфракрасные полы – представляют из себя тонкую теплопроводную пленку с впаянной нагревательной системой. Несомненным плюсом я является то, что такие теплые полы не ощутимы под ногами. Но у них достаточно небольшой срок службы, до двадцати лет.

Достоинства и недостатки теплого пола

Для начала перечислим все плюсы:

• Для установки не требуется специального оборудования, при возникновении каких-либо неисправностей, есть возможность ремонта теплого пола.
• Достаточно продолжительный срок службы.
• Большой выбор регуляции температуры.
• Высокий уровень комфорта.

Минусы такого типа обогрева:

• Установить такие полы возможно только приподнять на 5-10 см.
• При постоянном использование выделяется небольшое количество вредных веществ.
• Перед установкой теплого пола необходимо учитывать, что не все типы напольного покрытия можно класть поверх.

Кроме жидкого и электрического теплого пола существует еще несколько способов утеплить пол- это: напольная стяжка и настил из дерева.

Стяжка – это один из самых бюджетных способов, сделать пол теплее. Укладывается достаточно просто, раньше под стяжку стелили только слой пенопласта, который имел функции утеплителя, сейчас также используют арматуру, с помощью ее обеспечивается долговечность в использовании.

Если перечисленные методы вам не подходят, можно воспользоваться тремя существующими способами утепления деревом:

1. Опорные столбы – используют в основе конструкции под напольное покрытие. Важно понимать, что такой способ подходит при высоком уровне грунтовых вод и когда напольная конструкция будет независима от стен.
2. Дощатый пол – самый простой в установке. Но должным теплом так и не обеспечит.
3. Двойной дощатый пол – суть ее в том, что укладывается доска в два слоя, такая конструкция неплохо позволяет утеплить пол.

Определяем потери тепла

Чтобы не ошибиться в расчетах рекомендуем заказать специальный теплотехнический расчет, в котором учитывают следующие пункты:

1. Толщину и материал стел.
2. Материал и толщину фундамента.
3. Площадь окон, дверей и их степень утепления.
4. Климатические условия.

Теплотехнический расчет является одним из самых сложных, поэтому лучше доверить это дело профессионалам.

Как рассчитать поступающее тепло от пола.

Необходимо какое количество тепла может дать такая система отопления, в среднем с одного метра пола получается 60-80 Вт/м2. Главное не ошибиться в расчетах и помнить, что рассчитываем не общую площадь, а нагреваемую. То есть другими словами теплый пол нет смысла прокладывать под шкафы, холодильник, кухонный гарнитур. Нагрузка на теплый пол приводит к перегреву. Чтобы произвести расчёт верно, от общей площади вычитают площадь на которой располагаются предметы, и в итоге получим цифру отапливаемой площади. Далее эту цифру умножают на 80вт/м2, если сверху теплого пола будет плитка, и на 60Вт/м2, если напольное покрытие иное.

Можно ли использовать теплый пол как основное отопление дома?

Рассчитывается этот показатель индивидуально для каждого конкретного жилого помещения. Если тепла поступает больше, чем теряет дом, то возможно сделать теплый пол основной системой отопления. Если показатель поступающего тепла низкий, то чаще прибегают к комбинированной системе отопления.

 В заключении хотелось бы порекомендовать утеплять пол владельцам домов, живущих в холодных регионах нашей страны.

Чтобы не запутаться в таком разнообразии систем обогрева пола, на стадии планирования необходимо учитывать достоинства и недостатки каждого способа утепления.





виды, преимущества и недостатки, расчет и подбор

Содержание статьи:

Отопление теплый пол – система основного или дополнительного обогрева помещения. Нагревательные элементы размещаются в полу – в бетонной стяжке или слое клея. Прежде всего нагревается пол и мебель. Такой вариант создает ощущение комфорта и более экономен.

Основные виды и выбор теплого пола

Водяной теплый пол из полипропиленовых труб с последующей заливкой в стяжку

Различают 2 основных вида напольного обогрева: водяной и электрический. Первый – модификация обычного водяного, где вместо радиаторов используются тонкие трубки. Для его работы требуется не больше газа или электричества, чем для обогрева с помощью обычных батарей.

В электрической версии нагревательные элементы работают от сети. Его стоимость заметно выше, так как электричество – дорогой источник энергии. Но половое электрическое отопление на редкость безопасно и эффективно. Его можно монтировать не только в жилых и подсобных помещениях, но и на балконе, лоджии или даже на крыльце.

Водяные

Принцип действия аналогичен обычной автономной системе. Из котла нагретая жидкость поступает в коллектор, где распределяется по контурам. Теплый пол в каждом помещении – отдельный контур. Совмещать все систему в один контур не рекомендуется, так как тогда при поломке без отопления остается весь дом.

Основа обогревателя – тонкие полипропиленовые трубки. Из коллектора нагретая жидкость поступает в трубки, тепло передается поверхности пола. Дистанцию между трубками можно варьировать: если в двухэтажном доме высокие потолки, шаг между элементами делают минимальным, чтобы прогреть большое помещение. Если потолки низкие при такой же площади комнаты, шаг между трубками увеличивают.

Температура отопления регулируется в коллекторе

Температуру нагрева регулирует коллектор. Пока не достигнут заданный показатель, работает насос и открыты термостатические клапаны, по которым горячая вода поступает в трубы. Когда температура соответствует указанной, насос отключается, а клапаны перекрываются.

Напольное отопление по типу водяного разрешается монтировать только в частных домах. Даже если в квартире имеется автономный котел и установка системы не повлияет на обогрев в другой квартире, делать это запрещают. Хотя трубы и кладут в бетонную стяжку, есть риск протечки и повреждений. При протечке затопление квартиры снизу гарантировано. Учитывая, что ремонт теплого пола занимает много времени, расходы окажутся весьма значительными.

Нельзя подключать водяное отопление к центральному. Это категорически запрещено и карается штрафом.

Водяные полы различают по материалу труб:

• Медный трубопровод не подвержен коррозии. Исключительно долговечен – работает до 50 лет без ремонта, выдерживает высокие температуры и гидроудары. Даже когда теплоноситель замерзает, медные трубы не трескаются. Недостаток – высокая цена и сложный монтаж. При установке нельзя соединять стальные и медные трубы, поэтому придется покупать бронзовые переходники.
• Металлопластиковый не менее долговечен и стоек к коррозии. Химически и биологически совершенно инертен. Трубопровод мало весит, монтировать его заметно проще, чем медный. Недостаток: риск ослабления фитингов при интенсивной эксплуатации. Это затрудняет укладку, так как необходимо, чтобы под бетонной стяжкой находились лишь участки без стыков.
• Полипропиленовый используется редко из-за высокой жесткости, а трубки при кладке нужно изгибать. Применяется в крайних случаях.
• Трубопровод из сшитого полиэтилена не подвержен никаким видам коррозии. Выдерживает рабочую температуру до +95 С, не боится гидроударов. Главное достоинство – высокая гибкость и отсутствие заломов. Минус – горючий, что для напольного монтажа особого значения не имеет.

Водяное напольное отопление укладывают только в бетонную стяжку. Сооружение такого пола требует много трудозатрат и времени – только на застывание бетона требуется 28 дней. Высота комнаты уменьшается как минимум на 15–20 см.

Электрические

Кабель – источник тепла в электрическом теплом полу, который монтируется в стяжку или плиточный клей

Источником тепла выступает материал, нагревающийся при прохождении тока. Нагревательный элемент имеет вид проводов, стержней, пластин, пленки. Отопление полом возможно как в квартирах, так и в частных домах. Температура нагрева регулируется очень точно, в комнате становится тепло через считанные минуты после включения. Несомненный плюс: возможность установки на самых маленьких площадях и при самой сложной конфигурации площади.

Недостаток обычный для всех электроприборов – расход электричества. Из-за этого такой вариант редко выступает в качестве основного обогрева. В жилых комнатах теплый пол комбинируют с радиаторами, в ванной, в санузле, в лоджии используется самостоятельно. Но здесь площадь маленькая, так что расход невелик.

ИК теплый пол – разновидность электрического

Есть 4 основные разновидности электрических теплых полов:

• Кабельные – основой выступает одно-, двужильные и саморегулирующиеся кабели. Провода укладывают в бетонную стяжку по одной из схем. В зависимости от шага между петлями пол нагревается сильнее или слабее.
• Термоматы – тот же кабель, но закрепленный на сетке с шагом в 9 см. Такое приспособление облегчает монтаж, но при этом ограничивает площадь: укорачивать маты нельзя.
• Пленочные ИК-обогреватели – нагревательным элементом выступают углеродные полосы. При прохождении тока они испускают ИК-излучение. Оно нагревает не воздух, а поверхности, предметы и людей и только затем воздух. При этом более низкая температура ощущается как более высокая, что позволяет снизить интенсивность обогрева и сэкономить электроэнергию. Укладывают ИК-пленку и в стяжку, и в слой клея.
• Стержневой – разновидность ИК-обогревателя, где вместо полосок используются карбоновые стержни. По устройству они ближе к термоматам: стержни закреплены на пластиковой сетке. Цена его заметно выше, чем пленочного, но зато он намного долговечнее – до 50 лет.

Снизить потребление электроэнергии даже в двухэтажном здании можно, установив электронный программируемый терморегулятор. Ночью и когда в доме отсутствуют люди, снижает мощность до минимума.

Преимущества и недостатки теплого пола как основного отопления

Самым дешевым по цене является водяной теплый пол

Главное достоинство – комфорт. Теплый пол под ногами создает ощущение тепла и уюта гораздо быстрее, чем горячий воздух комнаты. Есть и другие преимущества:

• Равномерный прогрев комнаты. Тепло идет от всей площади пола, в то время как батареи частично согревает стены и распространят тепло только на определенном участке.
• Работает система совершенно бесшумно.
• Так как нагревательные элементы заключены в стяжке, отопление меньше влияет на уровень влажности.
• Можно выбрать вариант с разной тепловой инерцией. Водяной пол медленно нагревается и остывает почти сутки. ИК-пленочный мгновенно нагревает поверхность пола и остывает так же быстро.
• Отопление водяным теплым полом обходится дешевле, чем радиаторами. Стоимость электрического отопления не так привлекательна.
• Монтируют системы на самых маленьких площадках, даже на лестничных ступенях.
• Батареи не украшают комнату и не вписываются в интерьер. Нагревательные элементы теплого пола скрыты от глаз.

Недостатки:

• Обустройство теплого пола – процесс трудоемкий и длительный. На базовое основание укладывают гидро-и теплоизоляцию. Потом размещают арматурную сетку или маты для укладки. Располагают трубки, выполняют подключение, заливают бетонную стяжку, кладут подложку и настилают чистовой пол. На это нужно время и деньги.
• Водяное напольное отопление отнимает не менее 10 см высоты, а электрическое – от 3 до 5 см.
• Ремонт очень сложен: при повреждениях необходимо снять покрытие, разбить стяжку, устранить дефекты и заново настелить пол.

Монтировать электрический теплый пол можно не только на полу, но и на стенах.

Рекомендуемые мощности

Удельная и погонная мощность в зависимости от типа помещения

Теплый электрический пол как основное отопление справляется со своей задачей, если обладает соответствующей мощностью. Расчет зависит от типа нагревательного элемента:

• Параметр греющего кабеля – погонная мощность. В среднем она составляет 18 Вт/м. Зная величину, легко рассчитать, какое количество кабеля необходимо на обогрев 1 кв. м.
• Показатель для кабельного мата – удельная мощность. Выпускают изделия с мощностью в 150 Вт на 1 кв. м. Реже встречаются модификации с мощностью в 200 Вт.
• Инфракрасные пленки мощнее – от 130 до 230 Вт/кв. м. Они чаще используются в качестве основного обогревателя.
• Стержневые маты выпускают мощностью от 130 до 160 Вт на 1 кв. м.

Показатель подбирают исходя из назначения. В жилых комнатах для основного обогрева требуется полы мощностью от 120 до 180 Вт/кв. м, для ванной – 120–150 Вт/кв. м, для лоджии – до 230 Вт/кв. м.

Расчет и подбор оборудования

Количество материалов будет зависеть от площади помещения и степени его утепления

Отопление дома теплыми полами требует точного расчета:

• Вычисляют полезную площадь комнаты – теплый пол не укладывают под мебель или стационарно размещенное оборудование. При этом отапливаемая площадь должна составлять 50, а лучше 70% от общей.
• Рассчитывают мощность теплопотерь в комнате. Это зависит от общего утепления, количество окон и дверей. Рассчитывают величину с запасом в 30%.
• Если систему укладывают в термоаккумулирующей стяжке, корректировочный коэффициент увеличивают до 1,4.
• Мощность отопления под деревянным или плиточным полом должна быть меньше мощности теплопотерь, умноженной на коэффициент. Если теплопотери на кухне, например, составляют 1000 Вт, мощность напольного обогревателя должна составлять не менее 1000*1,3=1300 Вт.
• Удельную мощность рассчитывают, разделив необходимую на полезную площадь. Если в кухне она составляет 7 кв. м, для ее обогрева нужен теплый пол мощностью 1300/7=186 Вт/кв. м.
• Подбирают систему. Если укладывают греющий кабель, из всего списка выбирают провод, у которого мощность совпадает с рассчитанной. Приобретают кабель такой длины, какая указана в таблице.
• Рассчитывают шаг укладки: полезную площадь умножают на 100 и делят на длину кабеля. При монтаже эту дистанцию тщательно соблюдают.

По аналогичной схеме рассчитывают мощности и других вариантов: греющего мата, ИК-пленки, стержневого пола.
