Какая должна быть стяжка для водяного теплого пола

Теплые полы сегодня активно используют для отопления помещений, как самостоятельные отопительные элементы, так и в комплексе с другими отопительными системами. В общем случае технология укладки теплых водяных полов на основе бетонной стяжки выглядит следующим образом: перед началом работ по установке теплого пола выполняется деление помещения на участки, для того чтобы температурные расширения и предотвратить ее растрескивание. Максимально допустимая площадь участка 40 м кв . Далее на очищенную основу укладывается теплоизоляционный слой, что бы не допускать тепловых потерь в низ. Это может быть полистирол или пеноплекс. Затем под контур труб укладывается арматурная сетка и выполняется монтаж труб согласно разработанному проекту. После выполняется опрессовка системы непосредственно перед заливкой стяжки. Заливается стяжка для водяного теплого пола при комнатной температуре и нахождении системы под давлением в течении суток. Стоит оставлять систему под давлением до окончания работ. И на финишном этапе укладывается чистовое покрытие. Лучше если коэффициент сопротивления чистового материала не будет выше 0,15 м кв *К/Вт. Для этого керамическая плитка может применяться без проблем, а вот с паркетом, эластичными и ковровыми покрытиями стоит быть аккуратнее, они должны быть предназначенными для систем напольного отопления и иметь спецобозначения.

Стяжка в системе теплого пола это важный элемент, она является теплораспределительным материалом, Поэтому ее качество и правильная заливка значимы для эффективного функционирования системы. Конечно, можно монтировать водяной теплый пол без стяжки, тогда процесс установки теплого пола пройдет гораздо быстрее и легче. Водяной теплый пол без стяжки относится к настильным системам теплого пола. Он является универсальным в применении и может использоваться там, где нет возможности использовать бетонную стяжку.

Но все же давайте рассмотрим, какой должна быть стяжка для водяного теплого пола.

Для выполнения бетонной стяжки обычно используют раствор из цемента и песка или пескобетон. Рекомендуется использовать бетон не ниже марки М-300. Раствор по консистенции должен быт как густое тесто, без комков, слегка нрасплываться на поверхности, но ни в коем случае не растекаться, та как это приведет к образованию усадочных трещин. Раствор нужно использовать в течении часа или полтора. Заливка стяжки в помещении выполняется за раз. Рекомендуется прокалывать свежий раствор стержнем для предотвращения образования воздушных пустот, а также обеспечить достаточную влажность в течении 7-10 дней.

Толщина стяжки для теплого пола не должна быть менее 45 мм для труб всех диаметров. Если этот параметр критичен, то стяжку стоит армировать сеткой, толщина проволоки у которой 3 мм и размер ячейки 100 х 100 мм. Это даст возможность уменьшить толщину стяжки теплого водяного пола

Имейте в виду, что линейное удлинение трубы наших производителей равно 0,3%, а не 1% в сравнении с другими производителями. Это дает возможность делать меньше толщину стяжки теплого водяного пола и увеличивать его контур.

Итак, можно сказать что, наиболее оптимальный вариант для равномерного распределения тепла по поверхности, это когда толщина стяжки для теплого пола была не меньше 65 мм и отвечает требованиям строительных норм.

Устройство теплых водяных полов на бетонной стяжке

Здесь вы узнаете про устройство теплых водяных полов на бетонной стяжке: состав и толщина раствора сухой и полусухой стяжки, максимальная и минимальная высота бетона, причины появления трещин в основании.

Теплыми полами сегодня мало кого удивишь, так как удобство и качество этой системы обогрева помещений уже многие испытали в своих домах, офисах и квартирах.

Подобная альтернатива привычному, но такому дорогому центральному отоплению в наше время – возможность совместить доступную цену на тепло с его качеством.

Это реально только при условии, что для помещения подобрана оптимальная система теплого водяного пола и вся сборка: от нижнего слоя «пирога» до финишного покрытия выполнена правильно.

Если вы решили сделать теплый пол (водяной) на бетонное основание тогда эта статья для вас.

Устройство теплых водяных полов на бетонной стяжке

Не зависимо от того, основным видом отопления или дополнительным будет данная система, устройство теплых водяных полов на бетонной стяжке, если рассматривать его сверху вниз, выглядит так:

• верхнее покрытие, например, плитка или ламинат;
• подложка;
• бетонная стяжка;
• сама система из труб;
• арматурная сетка;
• пленка, толщиной не менее 100 мкм, уложенная в 2 слоя;

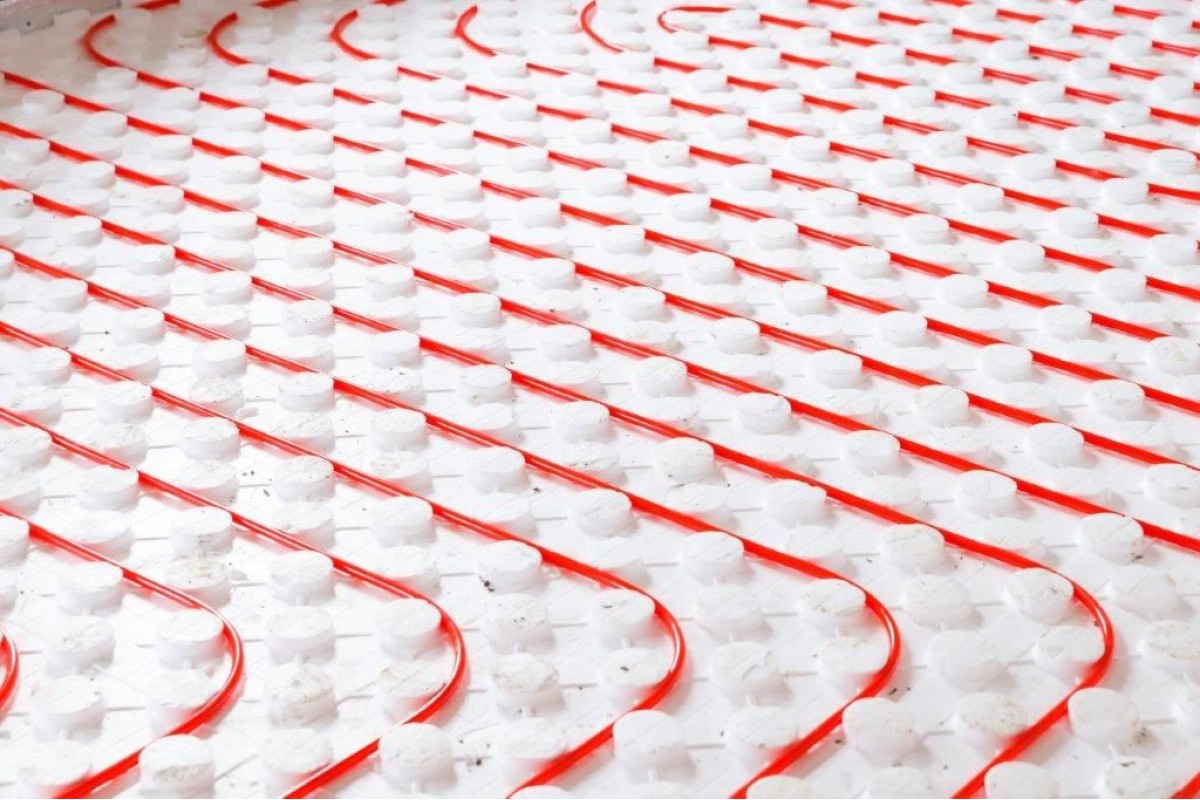

• подложка, лучше с бобышками;
• гидроизоляция, если в ней есть необходимость;
• основной пол – бетонная стяжка или плиточное перекрытие.

Для максимального сохранения тепла и предупреждения утечки воды из бетонного раствора во время монтажа системы, пленку нужно положить под арматурную сетку.

Для получения максимального качества при укладке «пирога», нужно соблюдать некоторые нюансы, например:

• еще до заливки бетона по периметру комнаты нужно закрепить демпферную ленту, что позволит компенсировать расширение стяжки при нагревании;
• минимальная толщина стяжки для водяного теплого пола составляет от 50 мм;
• арматурную сетку необходимо крепить непосредственно на перекрытие, а не теплоизоляцию;
• не следует использовать в качестве теплоизоляционного материала пенопласт, так с этим материалом трудно «угадать», какую нагрузку он сможет выдержать, поэтому оптимальным вариантом станет применение экструдированного пенополистирола;
• при площади помещения более 40 м2, пол следует разделить на участки, между которыми будут швы с заложенными в них демпферными лентами;
• заранее определиться с финишным покрытием, так как часто именно от этого зависит, какой шаг будет между трубами.

Если учесть все рекомендации, то можно добиться действительно хорошей теплоотдачи от подобного пола.

Состав и ее толщина

Привычный раствор для теплого водяного пола – пропорции песка и цемента, но если использовать только эти материалы, то подобная система просуществует недолго. Для этого необходимы специальные пластификаторы, обеспечивающие прочность и устойчивость раствора к перепадам температур.

Так как в стяжке недопустимы трещины, иначе вся система может быть повреждена, то лучше в процессе замешивания цемента с песком и водой добавить специальную смесь, которая сделает бетон более пластичным и устойчивым к растяжению при нагревании.

Основные свойства пластификаторов:

1. Они устраняют из бетонного раствора все воздушные пузырьки, что его уплотняет и повышает уровень теплоизоляции, что делает теплые полы более эффективными.
2. Как показывает практика применения подобных смесей, если при замесе цемента уменьшить количество воды на 15%, то прочность его слоя увеличиться до 30-40%.
3. Заливка бетона проходит проще, и пространство равномерно заполняется раствором.
4. Подобные смеси позволяют стяжке быстрее высохнуть и не допускают образования коррозии на элементах из металла.
5. Они экологически чистые и повышают жизнестойкость бетонного раствора.

В остальном состав раствора для стяжки водяного теплого пола остается прежним: цемент, песок и вода. Современный строительный рынок предлагает пластификаторы в виде сухих и жидких смесей.

Какая толщина стяжки для теплого водяного пола должна быть? Как говорят специалисты, максимальная толщина стяжки над водяным теплым полом зависит от ее состава и, прежде всего, от специальных смесей, которые в нее входят. Если применять пластификаторы, то это позволит создать крепкую и пластичную стяжку толщиной не более 30 мм, тогда как без них она должна быть 50 мм и более.

Сухой метод укладки

В зависимости от того, сколько в растворе находится воды, стяжки делятся:

1. На сухие, в которых она полностью отсутствует, но этот тип применим не в каждом теплом поле.
2. Жидкие стяжки до сих пор самые распространенные, так как именно вода позволяет оптимально раствору заполнить все пустоты.
3. В полусухом виде стяжки воды совсем мало, а улучшить ее качество можно за счет добавления фиброволокна.

Какая стяжка лучше для теплого водяного пола? Все они имеют преимущества и недостатки. Рассмотрим ниже.

Сухая стяжка под теплый водяной пол имеет свои преимущества и недостатки, среди которых:

1. Подобный тип доступен даже новичку, так как она легко наносится.
2. Если бетонная стяжка требует времени для полного высыхания, то при сухой в этом нет необходимости.
3. Так как сухая стяжка для теплого водяного пола проводится с добавлением керамзита, то это дает дополнительную тепло — и шумоизоляцию отопительной системе.
4. В подобном типе стяжки можно спрятать электропроводку.

Среди ее недостатков можно отметить:

1. Возможность развития в ней жизнедеятельности насекомых.
2. Если вдруг образуется течь, то она не выйдет наружу, а останется внутри, что приведет к образованию грибка и плесени, после чего пол придется менять.
3. При монтаже теплого пола на такую стяжку в помещении нельзя будет устанавливать тяжелую мебель, перегородки или декоративные блоки, так они продавят пол.

Толщина стяжки под теплый пол (водяной), выполненная подобным образом, должна равняться 4 см. Если высота стяжки для водяного теплого пола будет меньше (3, например), то произойдет ее растрескивание при нагревании, а большая толщина (5 см) замедлит нагрев самого пола.

Полусухой метод

Этому типу стяжки нужно небольшое количество воды, что обеспечивает высокую прочность и быстрое застывание раствора. Этот метод требует обязательного добавления специальных смесей и арматурной сетки, без чего может обойтись, например, обычный бетон для теплого водяного пола.

Для получения качественного раствора лучше купить готовую смесь и просто развести ее в соответствии с инструкцией от производителя.

Качество полусухого состава можно проверить, взяв комок и размяв его в ладони. Если он рассыплется, то состав смешан правильно, а при выделении влаги, нужно добавить сухой смеси.

Преимуществом полусухого метода является:

1. Быстрое высыхание раствора, позволяющее уже на следующий день по нему ходить, а через 4-5 дней стелить напольное покрытие.
2. Малое количество жидкости позволяет избежать лишних подтеков и грязи.
3. Устройство водяных теплых полов со стяжкой этого типа обходится без применения дополнительных выравнивающих средств, что уменьшает общую толщину «пирога».
4. Малое количество воды и добавка микрофибры создает раствор, устойчивый к образованию трещин.

Минусы полусухой стяжки для теплого водяного пола:

1. Готовую смесь сложно уложить самостоятельно без применения специального подающего и шлифовального оборудования.
2. Толщина стяжки для водяного теплого пола составляет 40-50 мм.

В остальном, это отличный способ монтажа напольной обогревательной системы.

Полусухую стяжку можно укладывать как на основание пола или на теплоизоляции, так и на полиэтиленовую пленку, создавая плавающий пол.

Причины появления трещин

Чтобы не появились трещины на стяжке теплого водяного пола, следует выполнить несколько требований при ее заливке:

1. Раствор необходимо приготовить в соответствии с выбранным методом: сухими смесями или бетоном. Для первых нужна армированная сетка и специальные модификаторы, для второго – цемент марки М-300 или выше и пластификатор.
2. Основание нужно выровнять и очистить от мусора.
3. Температура в помещении должна быть не ниже +6 и не выше +23-+24 градусов с полным отсутствием сквозняков.
4. По мере заливки раствора, в нем нужно делать небольшие прокалывания, чтобы высвобождать возможные воздушные пузыри и избежать образования пустот.
5. Дать раствору необходимое время для высыхания.

Выполнив эти требования, можно получить качественную и правильную стяжку для водяного теплого пола.

Конструкция под плитку

Теперь вы знаете как делается стяжка для теплого водяного пола своими руками. Керамическая плитка – самый распространенный вид напольного покрытия при обустройстве теплых полов. Она обладает всеми необходимыми для этого качествами. Стяжка по теплому водяному полу под плитку осуществляется, чаще всего, с помощью бетонного раствора со специальными добавками. Она хорошо проводит тепло, устойчива к растяжению при нагревании и практически не трескается, если правильно составить и залить раствор.

Стяжка для теплого пола своими руками

Стяжка для теплого пола своими руками

После того, как вы определились с выбором теплого пола и осуществили
монтаж водяного теплого пола
или
монтаж электрического теплого пола своими руками
можно переходить к заливке стяжки для теплого пола

Стяжка для теплого пола является распределителем тепла и ее производство — это очень важный этап, не менее ответственный, чем сборка самого водяного или электрического теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного.

Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то по прошествии некоторого  времени после заливки стяжки для теплого пола она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например, плитка тоже будет выходить из строя раньше времени.

Стяжка для теплого пола должна быть устойчивой к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое нагревательными элементами теплого пола.

Выставляем маяки для стяжки под теплый пол

Для того, чтобы стяжка для теплого пола жестко соединялась с основанием пола рекомендуется в теплоизолирующем материале сделать сквозные отверстия диаметром от 2-3 см на 1м2  4-5 штук, также в помещениях с большой квадратурой для жесткого соединения и предотвращения смещения стяжки для теплого пола можно сделать по периметру помещения полосу без теплоизоляции толщиною 8 — 10 см.

Уровень стяжки для теплого пола расчитывается таким образом, чтобы она не перекрыла уровень порога двери, поэтому отбиваем уровень от дверного проема. Находим самое высокое место пола — нулевую точку нашей поверхности, от которой мы будем отталкиваться, учитывая слой бетона нашей стяжки своими руками, а он не должен быть меньше 3 см. Маяки устанавливаются параллельно друг другу для того, чтобы нам было удобнее тянуть стяжку для теплого пола. Маяки не должны выставляться далеко от стен — максимум 10-30см. Если расстояние маяков от стены увеличить, то появляется большая вероятность того, что угол между стеной и полом будет неровным. Расстояние между маяками должно быть с обоих сторон  на 10 см меньше, чем правило.
То есть, если длина вашего правила 2 м, то расстояние между маяками равно 1,7-1,8 м.
Правило — это инструмент, которым растягивают и разравнивают раствор, ведя его по маякам.


Если вам необходимо выставить более двух маяков, то между крайними маяками протягивается леска или нитка и средние маяки выравниваются по уровню этой лески.
В качестве раствора для заливки стяжки для теплого пола можно использовать специальные смеси, продающиеся в магазине, которые обладают большей теплопроводностью и некой пластичностью по сравнению с обычным цементно-песчаным раствором, так как в них добавляют разного рода  добавки и пластификаторы, придающие чудо — свойства бетону. Но это будет дороже, чем собственноручно приготовленный аналогичный раствор для заливки стяжки для теплого пола, который мы сделаем своими руками.

Необходимо перед окончательной заливкой бетонного раствора проверить работоспособность системы теплого пола в зависимости от того, какой вид  вы предпочли, о том как проверяются системы разных видов теплого пола вы можете прочесть на страницах:

Водяной тепый пол своими руками
Электрический теплый пол своими руками
Монтаж системы Тепловой мат (термомат)
Инфракрасный теплый пол своими руками

Приготовление раствора для заливки стяжки для теплого пола

Нам понадобится:
Полипропиленовая фибра (5-20мм) 0. 9 кг. на 1 м3
Речной песок + цемент не ниже марки м-300, а лучше м-500
Приготавливаем раствор для стяжки теплого пола марки 100:

500 (марка цемента)-1 ведро,  5 (ведер песка) = 100 (марка готового раствора).
Берется цемент марки 500, соотношение цемента и песка один к пяти, то есть одно ведро цемента на пять ведер песка.
Раствор должен быть не жидким, так как чрезмерное содержание воды в растворе способствует потере прочности стяжки и является одной из причин появления усадочных трещин. Раствор должен иметь консистенцию густого теста, без комков, не рассыпчатый, на ровной поверхности он не должен растекиваться, а только слегка расплываться.

Чтобы сделать раствор эластичным в смесь добавляют пластификатор, такой раствор будет хорошо растекаться и заполнять все пустоты и не содержать воздушных пузырьков. Необходимо максимально точно придерживаться норм расхода пластификатора при замесе бетонного раствора, так как если он будет находиться в растворе не в регламентированном количестве или вообще отсутствовать, то стяжка со временем начнет трескаться. Рекомендуется добавлять для предотвращения растрескивания стяжки (гомогенизации) и для увеличения ее уровня теплопроводности цементную добавку, например, Uponor. Расход в пределах 0,2 литра на 1 м2.

Народный способ:
Делаем раствор марки 100:
Добавьте в стяжку наливной быстротвердеющий пол.
Примерно на ведро раствора пол ковшика наливного пола.

И как пластификатор работает отлично, и через 40-60 минут можно ходить по полу и зачистить его.

Заливка стяжки своими руками.

Напомним, что минимальная высота стяжки (особенно это касается водяного теплого пола) — 3 см, максимальная — 7см, с применением теплоизоляции минимальная толщина — 5 см. И не забываем про тепловые швы, которые делаются еще при монтаже электрического или водяного теплого пола в том случае, если площадь будущей бетонной плиты больше 40 м2 или более 8м одна из сторон.

Равномерно покрываем раствором систему теплого пола, разглаживать раствор рекомендуется вдоль труб или кабелей. Следим за тем, чтобы не оставались воздушные карманы, особенно около греющего контура, так как это может привести к нежелательным последствиям (перегреву и дальнейшего выхода из строя системытеплого пола).

Бетонный раствор, приготовленный для стяжки своими руками нужно использовать в течении 1-1,5 часа, не в коем случае его нельзя (как делают многие работники) оставлять на следующий день, залив водой и накрыв пленкой, если вы не успели его израсходовать за один день. Заливка стяжки происходит за один раз, то есть нельзя заливать раствором одну часть комнаты сегодня, а другую на следующий день.
Исключениями являются только температурные швы (когда в первый день стяжка заливается от начала и до температурного шва, а на следущий день она заливается от температурного шва, до которого залили в первый день и до следущего температурного шва или до конца комнаты), заливка стяжки в разных комнатах или стяжки, имеющие разный уровень( в этом случае между слоями стяжки нужно сделать демпферный шов 1-2см шириной).

При заливке стяжки бетонным раствором, не содержащим пластификаторов и других добавок, в бетон нужно слегка (так, чтобы не повредить систему теплого пола) прокалывать жидкий бетонный раствор  тоненьким стержнем для избежания воздушных пустот в толщине стяжки, так как при заливке раствора образуются воздушные сферы, которые самостоятельно не могут выйти наружу благодаря вязкости и тяжести раствора. Эта проблема решается проколом.

Уход за стяжкой теплого пола

Одна из основных причин брака стяжки — это ненадлежащий уход за ней после заливки. Стяжку нужно умеренно смачивать водой  2-3 раза в день, через пару дней после того, как залита стяжка, нужно извлечь из нее маяки, обработать места, где они находились грунтом для минеральных поверхностей и затереть их свежим раствором. После этого стяжка опять умеренно смачивается водой и накрывается полиэтиленовой пленкой на две недели. Если вас не устраивает накрытие стяжки полиэтиленовой пленкой, тогда не прекращаем смачивать стяжку 2-3 раза в день в течении 7-11 дней.

Стандартно стяжка наберет конечную прочность после 25-28 дней, после чего можно переходить к финишному покрытию стяжки для теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками

Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов

минимальная высота под плитку, оптимальная для заливки бетона, на сколько сантиметров заливается

Каждый человек желает, чтобы его жильё было тёплым и уютным. Для этого необходимо позаботиться, в первую очередь, о том, чтобы обеспечить теплоту пола. Ведь именно нижняя поверхность помещения во многом определяет, насколько уютно будет в доме.

Принцип водяного обогрева пола

Есть немало способов обеспечить теплоту пола. У каждого из них есть свои преимущества и недостатки, поэтому выделить объективно универсальный вариант практически невозможно. Зато можно с уверенностью судить о популярности вариантов утепления пола.

Водяной теплый пол

Одним из наиболее распространённых является водяной пол.

Конструкция подобного вида утепления достаточно проста, но, в то же время, весьма функциональна: под нижней частью помещения прокладываются трубы, по которым протекает тёплая вода.

Таким образом происходит обогрев пола. Это действительно неплохой способ повышения температуры в помещении, он может применяться как в жилых помещениях, так и на складах. Но он не самый экономичный.

Более подробно о водяном теплом поле смотрите на видео:

Поверхности

Но водяное утепление требует не только труб, но и правильной укладки поверхности. Есть 2 варианта верхнего слоя для подобной системы обогрева. К первому варианту относится деревянный пол.

Такое покрытие легко кладётся, не возникает никаких проблем ни с монтажом, ни с подбором. Однако, его нельзя назвать экономичным, да и для складов оно едва ли подойдёт ввиду своей хрупкости.

Деревянное покрытие

Прежде всего необходимо знать, как делать стяжку пола, какая лучше и подойдет в особых условиях. В качестве альтернативы можно предложить такой вариант, как бетонная стяжка для теплого водяного пола. Для такой стяжки необходимо знать расход фиброволокна, в правильной пропорции развести сухую смесь.

Такое покрытие может варьироваться по толщине, поэтому следует быть внимательным при выборе габаритов данного слоя. При выполнении данной стяжки необходимо использование по периметру помещения демпферной ленты.

Бетонная стяжка

Именно о том, какая может быть толщина стяжки над водяным теплым полом мы и поговорим далее.

Почему размер бетонного слоя имеет значение?

Размер данного слоя действительно имеет важное значение. Ведь стяжка призвана выполнить сразу 2 функции. Помимо основного своего задания: укрепления системы утепления, она выполняет ещё одну, не менее важную миссию.

Верхняя часть утеплительной системы буквально впитывает тепло от труб, в которых протекает горячая жидкость. Благодаря этому и происходит сам обогрев комнаты.

Бетон легко поддаётся различным видам воздействия, поэтому он может как нагреваться за достаточно короткое время, так и быстро остывать.

Толщина стяжки

Толщина стяжки под теплый пол водяной должна быть определена таким образом, чтобы нижняя часть помещения прогревалась и остывала оптимальным образом.

Если слой будет слишком широким, то бетон будет греться долго, хотя и дольше сохранит тепло. Если же верхняя часть утеплительной системы окажется слишком тонкой, то после быстрого нагрева последует не менее быстрое остывание, возможны даже повреждения пола.

Именно от толщины стяжки зависит то, сколько будет сохнуть стяжка, насколько экономичной, работоспособной и длительной будет система обогрева, а также то, как на будет реагировать на перемену температур внутри помещения.

Что стоит учитывать при выборе толщины стяжки?

Размер бетонного слоя зависит не только от желаемых показателей системы утепления, но также и от того, какое покрытие применяется для пола. Дело в том, что разные материалы требуют различной степени прогрева. Так, наиболее оптимальным вариантом будет паркет.

Стеновые панели для ванной легко устанавливать, они прочные, справляются с перепадами температур, служат долго, при необходимости демонтажа легко снимаются. Тут информация о их различных видах и способах монтажа.

Влага, испарения, интенсивность загрязнения – все эти факторы следует учитывать при отделке рабочей зоны на кухне. Перейдя по ссылке можно ознакомиться со стеклянными панелями для кухни.

Штукатурка короед отличается особым рисунком, сравнимым с древесиной, которая была разъедена личинками жука. Здесь все о способах ее нанесения своими руками.

Такое покрытие не требует огромного тепла для прогрева, поэтому можно использовать едва ли не минимальный слой бетона.

Толщина стяжки теплого водяного пола под плитку должна быть внушительной, потому что этот материал для покрытия пола достаточно тяжело прогревается, он практически всегда в холодном или прохладном состоянии.

Поэтому обязательно нужно позаботиться о максимальном слое бетона, ведь иначе в помещении будет царить холод. Различные другие варианты полового покрытия не имеют значительных особенностей, поэтому подбирать можно едва ли не любую толщину бетона.

Рекомендуемые габариты

Перейдём, собственно, к рекомендуемым размерам стяжки.

Для стандартного жилого помещения габариты обычно не превышают 10 см. Как правило, такой размер используют только для пола, покрытого плиткой. Если покрытие выполнено из другого материала, оптимальной толщиной будет 5-7 см.

Таким образом, вы не потратите лишний материал и, в то же время, получите желаемый результат в плане защиты и теплопроводимости. В тех местах, где находится трубопровод, минимальная толщина стяжки для водяного теплого пола составляет 300 мм.

Минимальная толщина

Этого хватит для защиты от внешнего воздействия, а утепление в этой зоне, как правило, не востребовано. Предыдущие габариты относятся к жилым помещениям, где требуется утепление, оптимальное для человеческих потребностей.

Если же говорить про промышленные здания и склады, то размер бетонной стяжки здесь отличается в сторону увеличения. Это объясняется не только большей потребностью в защите (так как масса воздействия значительно выше, чем в обычном жилом доме), но и большей площадью утепления.

Ведь такие здания имеют большую квадратуру, а значит, для их отопления потребуется большее количество тепла.  Поэтому здесь нередко используется максимальная толщина стяжки над водяным теплым полом.

Для разных помещений она варьируется в пределах 200 мм. Этого с головой хватит для любого склада или предприятия. Максимально используемая толщина составляет 30 см, но используется она лишь в самолётных ангарах.

Полезные советы

Для того, чтобы габариты принесли и желаемый результат, требуется грамотно выполнить стяжку, знать расход цпс на 1 м2. Ведь огрехи в подобной работе могут привести к существенной теплопотере, нарушению герметичности и другим неприятностям.

Вот несколько простых правил, придерживаясь которых вы сможете создать идеальный верхний слой водного подогрева в здании:

• наносить стяжку стоит при температуре на уровне 15 градусов тепла. Такой показатель считается оптимальным, при нём цемент проявляет все свои лучшие свойства;
• перед тем, как заливать бетон, необходимо включить давление в трубах подогрева. Оно не должно быть больше 5 атмосфер. Но пользоваться такой системой отопления можно будет не раньше, чем через 3,5 недели, ведь именно за это время бетон затвердевает окончательно;
• чтобы не было теплопотери, необходимо поместить под трубопроводом теплоотражающее покрытие;
• цемент, который вы используете, должен быть куплен незадолго до выполнения работ, ведь старый материал нередко теряет свои свойства.

При правильном выборе толщины бетонной стяжки и скрупулёзности в соблюдении вышеуказанных правил, оснащение любого здания системой водного утепления пройдёт успешно. Вы быстро ощутите все преимущества подобного типа подогрева!

Водяной теплый пол в существующей стяжке

Политика конфиденциальности

Данная политика конфиденциальности (далее – «Политика») распространяется на всю персональную информацию, которую наша Компания может получить от Пользователя во время его пребывания на веб-сайте http://тёплыйдпол39.рф.

Пользователь, пользуясь Веб-сайтом, дает свое согласие на сбор и использование Компанией его персональной информации.

Получение персональной информации

Пользователь может посещать Веб-сайт и не сообщать свои персональные данные, но в некоторых случаях, когда Пользователь решил получить некоторую информацию, воспользоваться услугами Компании, разработанное Компанией и распространяемое на Веб-сайте), Компания запрашивает персональную информацию Пользователя.

Компания вправе запросить у Пользователя следующую информацию: имя и фамилию, название компании, которую он представляет (если есть), почтовый адрес, номер телефона, адрес электронной почты, а также финансовую и другую информацию, которая указана на Веб-сайте.

Любая информация, автоматически считываемая в результате посещения Пользователем Веб-сайта, включая последовательность просмотра, используется без идентификации отдельных пользователей. Компания использует «cookies» для того, чтобы сделать Веб-сайт более удобным для Пользователя.

Использование и раскрытие персональной информации

Компания использует персональную информацию Пользователя для предоставления услуг и Продуктов, разрешения споров и устранения неполадок, повышения удобства работы и улучшения Веб-сайта, информирования о новых услугах и Продуктах. Пользователь, регистрируясь на Веб-сайте, автоматически соглашается на получение от Компании информации об оказываемых услугах, об обновленных версиях или новых Продуктах Компании, а также прочей информации, которую Компания посчитает важным сообщить.

Компания никому не продает и не разглашает персональную информацию о Пользователе. Компания вправе раскрыть и передать персональную информацию третьим лицам только в том случае, если это требует российское или международное законодательство и/или органы власти с соблюдением законной процедуры.

Безопасность

Компания предпринимает соответствующие меры для обеспечения безопасности персональной информации Пользователя от потери, неправильного использования, несанкционированного доступа, разглашения или изменения. Однако метод передачи информации и метод ее хранения в сети Интернет не может быть полностью безопасным, поэтому Компания не гарантирует абсолютную безопасность персональной информации.

Изменения условий Политики

Компания оставляет за собой право изменять условия Политики. В случае внесение изменений, Компания публикует все дополнения и изменения Политики на Веб-сайте. При дальнейшем пользовании услугами и использовании Продуктов Компании, Пользователь соглашается с новыми условиями Политики.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола. Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы.Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы связаны с одной из следующих причин:

• Несоблюдение планировки этажа на ранней стадии.
• Несоблюдение отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров УФ-нагрева

При планировке контуров напольного отопления следует учитывать установки, которые предполагают проникновение в пол.Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «границы раздела фаз».

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой было бы изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы. Способы решения этой проблемы включают изоляцию коллекторов или их размещение внутри изолированного корпуса.

Коллектор в сборе

Коллектор в сборе обычно состоит из нескольких портов, каждый из которых соединен с одним контуром теплого пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе.Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы должны быть расположены на соответствующей высоте над полом и должны быть надежно прикреплены к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все наружные двери и окна, а имущество не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют теплоизоляции промежуточных этажей в домах для предотвращения потерь тепла, при установке полов с подогревом потребуется изоляция для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противодействовать этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании над системами теплого пола, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
• Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочной или полиуретановой подложки под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Несмотря на то, что BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытание под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Проектирование и установка стяжки

Стяжка Тип

Стяжка обычно бывает либо полусухой формулы, которую наносят вручную, а затем затирают до финишного покрытия, либо жидкой, свободно текучей смеси, которая перекачивается в нужное место и на заданную глубину.

Из них:

• Модифицированный полусухой цемент
• Цемент самовыравнивающийся модифицированный
• Самовыравнивающиеся модифицированные, нецементные
• Ангидрит
• Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к растрескиванию.

Самовыравнивающиеся стяжки, если их правильно нанести, будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек применяется в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжку кладут поверх разделительной мембраны, которая будет накладываться поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

• Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
• Изоляция должна быть плотно стыкована и выровнена по уровню
.
• Стяжки необходимо правильно перемешать
• По стяжке нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5 ° C)
• Потребуются деформационные швы
• Деформационные швы также необходимы, если размеры пролета превышают 40 м2
• Стяжка должна быть готова к установке любой плитки на полу
• Время высыхания:
  • Для цементных выравнивающих стяжек необходимо отвести один день на каждый миллиметр толщины для первых 50 мм с последующим увеличением времени на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом имеющихся условий окружающей среды e.г. Температура и влажность
    • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся отделкой стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
    • По стяжке нельзя ходить, пока она полностью не затвердела
    • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

• Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
• UFH Тестирование и ввод в эксплуатацию системы
• Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
• Подготовка стяжки под чистовую обработку
• Нанесение клея методом двойного склеивания
• Полный контакт плитки и клея
• Соблюдение заводских правил при укладке полов
• Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

• Межкомнатные пороги
• Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
• В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e. г. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между отапливаемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует рассматривать в областях с высоким тепловым усилением, например. большие зимние сады или стеклянный атриум

Устройство деформационных швов

• Стыки пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь шва должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
• Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
• Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться по обе стороны от шва
• Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов. Запрещается использовать раствор
• Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
• Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

• Стяжки должны быть изолированы по всем краям, примыканиям и колоннам, чтобы учесть движение из-за тепловых нагрузок
• При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать рекомендациям производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
• Стык закрывается плинтусом
• Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется Акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предлагается напольная плитка

• Испытание на влажность следует проводить после ввода в эксплуатацию системы УВГ, но до укладки плитки.
• Испытание на влажность проводится с использованием подходящего одобренного метода, такого как испытание гигрометром напольного покрытия или испытанием карбидной бомбы. Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
.
• Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
• Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под чистовую обработку

• Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
• Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
.
• Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
• Любые грунтовки и клеи нельзя наносить до тех пор, пока стяжка полностью не затвердеет и не высохнет.Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, плоскими, без провалов и возвышений, прочными, чистыми и без цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно производиться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

• Следует соблюдать спецификации производителя плитки для крепления. г. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
• Клей необходимо использовать в соответствии с рекомендациями производителя.
• Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

• Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот.
• Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки, которых необходимо придерживаться i. э .:

• Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
• Ввод в эксплуатацию теплых полов до начала облицовки плиткой
• Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
• Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

• Инструкции производителя на продукцию
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на зоны контроля.
• Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
• Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно проинформировать жителей
о последствиях этого.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Стяжка пола с подогревом | Технический совет для теплых полов

Вы получите максимальную отдачу от любой системы теплого пола, использующей твердый пол, когда трубы проложены в стяжке поверх изоляции пола.Вы можете достичь максимальной тепловой мощности 100 Вт / м2 в бетонных полах по сравнению с 70 Вт / м2 в деревянных подвесных полах.

Хотя бетонные полы обычно нагреваются немного дольше (из-за холодного старта), они также лучше и дольше сохраняют тепло. Температура воды, подаваемой на полы с подогревом в стяжных полах, не должна быть такой высокой, как в деревянных подвесных полах. В идеале вы должны стремиться к тому, чтобы на стяжанные полы попадала вода с температурой около 45 ° C.Следовательно, источники тепла с более низкой температурой, такие как тепловые насосы, могут использоваться в качестве основного источника тепла для полов с подогревом.

На рисунке выше показана цементно-песчаная стяжка, укладываемая поверх недавно проложенных труб. Монтажник Андерс Берг закрепил трубу на изоляции Recticel, прежде чем компания Hawkins, занимающаяся стяжкой, взяла на себя и уложила стяжку.

Черный пол может быть балочно-блочным или бетонным с гидроизоляционной мембраной.Поверх плиты укладывается изоляция пола, такая как полиуретан Xtratherm, Recticel, Kingspan или Quinn и т. Д. Пароизоляция, при необходимости, также будет установлена ​​поверх изоляции перед установкой трубопровода теплого пола. В большинстве случаев монтажники зажимают трубу на изоляции вручную или с помощью степлера. Существуют также другие методы, такие как использование зажимной рейки или фиксация трубы на сетке с помощью кабельных стяжек.

Хотя мы можем посоветовать толщину изоляции, она должна соответствовать строительным нормам.Изоляция предотвращает чрезмерную потерю тепла вниз, а также помогает отражать тепло вверх к вашим ногам. По внешнему периметру стен всегда рекомендуется использовать краевую изоляцию. Полиуретановая изоляция толщиной 20 мм, которую часто называют архитекторами. Обычно его разрезают и устанавливают вдоль стен, чтобы стяжка расширялась при необходимости, а также во избежание потери тепла вбок. У нас есть рулоны тонкой кромочной изоляции, которую мы предлагаем в качестве опции для всех клиентов. В наши дни многие строители жидких стяжек предпочитают этот более мягкий тип утеплителя.

Какую толщину стяжки использовать для влажных полов с подогревом?

При использовании традиционных песчано-цементных стяжек минимальная толщина составляет 65 мм. Идеальная толщина составляет примерно от 65 мм до 75 мм, однако стяжки толщиной 100 мм успешно используются. Если вы добавляете волокна в стяжку или используете более прочные типы стяжки, вы можете уменьшить толщину до 50 мм. При использовании, например, Ангидритные стяжки минимальной толщиной 50 мм также применимы, однако всегда уточняйте их у поставщика стяжки.

Для перекрытий из балок и блоков на верхних уровнях по-прежнему рекомендуется использовать утеплитель. Даже если бы изоляционные плиты были всего 30 мм, мы все равно можем поставить более короткие зажимы для защелкивания трубы на месте. Рекомендации по толщине стяжки такие же, как и для первого этажа.

Система теплых полов в бетоне полагается на теплопроводность стяжки для передачи тепла в комнаты. Это может быть система с медленным срабатыванием, поэтому в отопительный сезон пол с подогревом должен быть включен круглосуточно и без выходных с возможностью понижения температуры.Для дополнительного комфорта рекомендуется использовать программируемые комнатные термостаты.

Для получения дополнительной информации посетите нашу страницу технической информации или свяжитесь с нами для получения совета или бесплатного предложения.

Copyright (c) 2013 ООО «Системы теплого пола»

Опубликовано: , 17 мая 2013 г.

Выбор подходящей смеси для стяжки пола с подогревом (UFH)

Если тепло исходит от пола, он равномерно нагревает всю комнату, и для достижения желаемой температуры требуется меньше энергии. Если вы собираетесь установить теплый пол (UFH), будь то новостройка или уже существующий дом, вам нужно подумать о смеси для стяжки, которая ее покроет. В этой статье мы поговорим о том, что нужно учитывать, какая подготовка требуется и как получить как можно больше UFH при выборе наилучшей стяжки.

Виды систем теплого пола

Самый распространенный тип UFH — это теплые водяные полы , в основе которых теплая вода циркулирует в стальных, медных или ПВХ трубах.Они укладываются равномерно по полу комнаты. Вы также можете встретить электрический UFH , который тоже используется довольно часто, но из-за гораздо более высокой необходимой энергии он обычно используется только в небольших помещениях, таких как ванная комната.

Установка

Начиная с низа, черный пол представляет собой бетонную плиту или балку и блок, которые изолированы водонепроницаемой мембраной. Затем мембрану покрывают слоем теплоизоляции из полистирола или минеральной ваты (ф. е. Кингспан. Xtratherm и др.). При необходимости поверх него будет установлена ​​еще одна пароизоляция, после чего можно будет начинать монтаж труб. Обычно их кладут на пол равномерно и прикрепляют к подкладке с помощью зажимов (рисунок ниже). Только после того, как все будет подготовлено, укладывается настоящая готовая стяжка. Когда стяжка высохнет, укладывают выбранный вами пол.

Толщина используемой стяжки

Очень важно соблюдать рекомендованную толщину стяжки, которой покрывается труба.Толщина будет иметь значительное влияние на то, как фактический UFH будет распределять тепло. Идеальная толщина при использовании традиционной песчано-цементной стяжки составляет , где-то от 65 до 75 мм. . Если используется стяжка с добавками (волокно, которое делает стяжку более прочной), можно использовать минимум 50 мм. То же правило действует и для нижних этажей, и для верхних этажей.

Типы стяжки, используемые для UFH

Используется два основных типа стяжки. Сухие стяжки и самовыравнивающиеся стяжки. В то время как сухие стяжки более традиционны, дешевле и используются на небольших площадях, самовыравнивающиеся стяжки дают преимущество при использовании на обширных промышленных или коммерческих площадях, будучи более дорогими. Соотношение сухой стяжки составляет 1: 3-5 = цемент и песок. Его смешивают с водой и волокнистыми добавками, чтобы избежать растрескивания. Также можно добавить другие добавки, чтобы обеспечить быстрое высыхание. Самовыравнивающиеся стяжки, также известные как жидкие стяжки (или текучие стяжки), сделанные из сульфата кальция, песка, воды и других химикатов, просто заливаются или перекачиваются по поверхности, они растекаются и сами достигают желаемого уровня.

Источник: https://www.underfloorheating.co.uk

Могу ли я использовать любое напольное покрытие при использовании UFH?

Если подложка и UFH были установлены правильно и при соблюдении определенных условий, любое напольное покрытие можно укладывать поверх UFH. С точки зрения высокой теплопроводности, лучшее напольное покрытие для керамической плитки и плитки из натурального камня, ПВХ и текстильных полов. Наименее предпочтительным является дерево. Однако, если вы все же хотите использовать деревянный пол, его можно реализовать как плавающий пол.Классическую разделительную прокладку, которая может снизить теплопроводность, необходимо заменить специальной доской или напольное покрытие необходимо наклеить непосредственно на основу с помощью полиуретанового клея. В любом случае, всегда следуйте инструкциям производителя.

Если вам нужна готовая бетонная стяжка с доставкой на ваш участок. Пожалуйста, свяжитесь с нами для бесплатной оценки цены.

Руководство по системе обогрева полов из полированного бетона

Использование нового полированного бетонного пола над системой водяного теплого пола несколько отличается от более традиционных вариантов напольного покрытия, таких как деревянный пол, плитка на песчано-цементной стяжке или ангидридная жидкая стяжка с закрытым отоплением трубы.

Во-первых, вы должны учесть дополнительную толщину бетонного пола по сравнению с обычной стяжкой пола. Если цементная стяжка обычно имеет толщину от 50 до 75 мм, бетонная основа всегда должна иметь толщину не менее 100 мм при использовании над системами теплого пола.

Эта дополнительная толщина напольного покрытия помогает его массе выдерживать процесс нагрева. Несмотря на то, что расширение и сжатие плиты незначительно при измерении, это определенно фактор, который необходимо учитывать, а дополнительная толщина и масса имеют большое значение для уменьшения потенциального растрескивания.

Следует использовать шов по периметру из сжимаемой (обычно синей) ленты из вспененного материала вокруг пола, в отличие от изоляционных панелей из пенополистирола. Изоляция Celotex и Kingspan предназначена для уменьшения тепловых мостиков; не для создания зазора движения, так как они недостаточно гибкие, чтобы допускать любое боковое расширение бетонной конструкции.

Бетон любит спокойно сидеть в отсеках квадратной или прямоугольной формы, обычно размером 6 х 6 м. Как только вы измените площадь, сделав пролет L-образной формы или уменьшив ширину, пройдя через дверной проем, всегда будет больший риск растрескивания бетона.Суставы, вызывающие трещины, помогут это контролировать.

Так что не забудьте сформировать стыки, вызывающие образование трещин, с рельсами для стяжки или использовать алмазный диск для распиловки стыков в местах соединения, где бетон, естественно, будет трескаться; дверные проемы, изменение направления, колонны / стойки и т. д.

Когда мы упоминаем прорезание стыка в полу, мы рекомендуем, чтобы разрез проходил не менее 30% по толщине всего бетона, если не 50%. Мы полностью согласны с тем, что это звучит как очень пугающая перспектива, учитывая, что все трубы с подогревом пола проложены где-то под поверхностью, и вы не знаете, где именно.

Почему мы делаем стыки в полу? По сути, вы пытаетесь убедить плиту потрескаться по этим красивым новым прямым линиям, которые можно спрятать под гибким герметиком соответствующего цвета, а не по диагонали на недавно уложенном и отполированном полу.

Как мы всегда советуем нашим клиентам, все бетонные полы для полировки должны укладываться специалистами по бетону, чтобы обеспечить пригодность пола для дальнейших шлифовальных и полировальных работ после установки полов с подогревом.Профессиональные монтажники по бетону поймут, какие материалы требуются и как их изделие следует укладывать поверх излучающих труб для обогрева полов.

Наряду с подрядчиками по бетону вам также следует нанять высококвалифицированных и опытных инженеров-теплотехников, чтобы убедиться в отсутствии утечек в трубопроводе, так как устранение этих утечек в бетонном основании будет затруднено.

Эти же инженеры-теплотехники также должны предоставить вам сертификат или письменное доказательство того, что установленная УФ-система не превышает температуру поверхности 27-29 градусов Цельсия, которая будет зависеть от тепла питающей воды и расстояния между трубами.

В зависимости от используемой системы отопления, температура регулируется либо с помощью смесительного клапана, либо с помощью клапана потока, чтобы снизить температуру воды примерно с 80 ° C (слишком горячая для труб теплого пола) до 50 ° C.

Вследствие привлечения профессионалов для укладки пола стоимость полированного бетонного пола за квадратный метр или квадратный фут вырастет, но мы считаем, что это небольшое увеличение стоимости более чем того стоит. заливной бетонный пол, который вам действительно понравится и с которым вам будет приятно жить.Намного лучше сделать это, чем довольствоваться менее премиальным вариантом напольного покрытия, например керамической плиткой.

Для дополнительной тепловой эффективности вашей системы водяного теплого пола вам также следует увеличить количество изоляции, используемой под вашими трубами, чтобы удерживать как можно больше тепла от заполнителей и песка, насколько это физически возможно. Когда бетонный пол нагреется, он будет очень хорошо сохранять тепло из-за огромного количества высокой тепловой массы, присущей бетонному полу. Дополнительная изоляция сокращает количество ненужных циклов нагрева.

Убедитесь, что изоляционные плиты уложены на спрессованный слой песка, чтобы плиты не двигались и не выровнялись по обычно менее плоской бетонной плите, установленной на площадке. Гидроизоляционная мембрана необходима поверх изоляционных плит, облицованных алюминиевой фольгой, чтобы предотвратить реакцию между щелочной бетонной смесью и фольгой. Если этого не сделать, в вашей установке будет гораздо больше пузырьков воздуха. Прикрепите мембрану к стене, чтобы предотвратить смещение во время укладки бетона.

Откройте для себя новые возможности с водяным теплым полом

Когда технология используется около 2000 лет, вы правы, полагая, что у создателей, возможно, была довольно хорошая идея. Конечно, технология лучистого тепла улучшилась на протяжении веков. И сегодня многие люди придают лучистому теплому полу еще один вид в качестве опции в коммерческих и жилых помещениях.

Лучистое тепло доставляет тепло без каналов и регистров; нагревается равномерно и с низким энергопотреблением; и молчит.Есть гидронная (горячая вода) и электрическая системы.

«Многие мелкие работы [например, ванные и кухни] и модернизация выполняются с использованием электрических систем, — сообщает Хойт Корбетт, консультант и издатель The Radiant Flooring Guide» из Сиэтла. Электрические системы быстро развиваются, особенно в сочетании с плиточными полами, поскольку электрические элементы могут быть встроены в тонкий слой, добавляет он.

По словам Корбетта, большинство крупных проектов являются гидронными, потому что здесь лучше контролируется температура и циркуляция воды.«В 2002 году было установлено около 130 миллионов квадратных футов [нового строительства] водяных излучающих полов, и примерно половина из них была уложена в бетонные плиты».

И Корбетт сообщает, что установка полов с лучистым обогревом растет примерно на 20-25 процентов в год. Таким образом, отмечает он, для подрядчиков по бетонным работам имеет смысл исследовать и налаживать отношения с установщиками излучающего тепла в их районе. «Подходит очень хорошо!»

В любом случае это то, чем вы занимаетесь
> Возможность использования лучистого теплого пола для подрядчиков по бетону зависит от региона страны, в которой вы находитесь, и от обычного метода строительства.

Лучистые полы с подогревом естественным образом используются в бетонных плитах. Нагревательные трубы обычно крепятся пластиковыми стяжками к бетонной сетке размером 6 на 6 дюймов, так что труба наматывается в середине плиты. Эти плиты расширяются и сжимаются чаще, чем плиты без излучаемого тепла, поэтому при заливке и отверждении необходимо соблюдать все стандартные меры. Но гидронная трубка очень гибкая, поэтому растрескивание не должно вызывать проблем, только косметическое. Корбетт объясняет, что в Европе системы, как правило, делаются за две заливки, при этом трубы встраиваются в верхнюю плиту.

Если излучающий теплый пол должен быть установлен без плиты на уровне или на втором этаже — или выше, — стандартная установка включает прикрепление трубы к черновому полу, а затем, чаще всего, плиту толщиной 1 1/2 дюйма. Сверху заливается цементный продукт на основе бетона или гипса. (В некоторых случаях труба крепится под полом между балками пола, но это не относится к данному обсуждению. )

Хорошая новость для подрядчиков по бетону заключается в том, что бетонные полы обладают самой высокой производительностью лучистого тепла и лучшим удержанием тепла.По словам Корбетта, стоимость установки лучистого теплого пола составляет от 3,50 до 14 долларов за квадратный фут, в зависимости от того, где вы находитесь в стране и насколько продумана система. И, по его словам, не хватает монтажников.

«Сегодня лучистое тепло — это самый быстрорастущий сегмент отопительной отрасли», — сказал Майк Чайлс, президент и генеральный директор Watts Radiant, ведущего поставщика продуктов лучистого тепла (www.wattsradiant.com). «Мы наблюдаем невероятный рост интереса со стороны тех, кто работает в бетонной промышленности — не только к популярным трубам PEX, но также к трубкам из синтетического каучука и электрическим излучающим матам в бетоне и над ним.Коммерческие гидравлические системы быстро развиваются, как для больших бетонных полов, так и для крупных систем снеготаяния. Мы видим гораздо больше таких с штампованной бетонной отделкой ».

Красивые теплые полы
Дэйв Петтигрю, владелец Diamond D Co. в Капитоле, Калифорния, работает в районе залива и имеет большой опыт работы с полами с лучистым обогревом. Когда дело доходит до установки систем, он позволяет водопроводчику позаботиться о прокладке труб, но Петтигрю является специалистом по бетону.

«Когда я увидел пятна [бетон] около 12 лет назад, я понял, что мне это интересно, и сделал следующий шаг, чтобы найти лучший рынок — лучистое тепло», — вспоминает Петтигрю. Бетонный пол не только хорошо проводит, удерживает и излучает тепло, он «красив с пятнами и произведениями искусства».

Петтигрю говорит, что он сделает практически любую декоративную поверхность, которую захотят его клиенты, но, как правило, он использует морилки и цветные микроволны. Он также предпочитает заливать плиты в два слоя: структурная плита, затем слой бетона толщиной 3 1⁄2 дюйма с трубами лучистого отопления.Между бетонными слоями находится изолятор.

А как насчет применения с фанерным черным полом? Петтигрю разработал и для этого свою собственную систему. Сначала идет гидроизоляция, потом крепятся трубы. Петтигрю использует мелкий гравийный бетон, чтобы заполнить трубы или змеевики до верха — толщиной около трех четвертей дюйма. Сверху он кладет изолятор трещин, а затем заливает 1,5-дюймовым бетоном для декоративных бетонных работ. «Полтора дюйма бетона весит примерно столько же, сколько мрамор, — говорит Петтигрю.Он добавляет пропилы в точках давления, чтобы свести к минимуму случайное растрескивание.

Валери Уэллс, подрядчик по декоративному бетону и владелица ArtScapes в Альбукерке, штат Нью-Мексико, уже около восьми лет прикладывает руку к полам с лучистым обогревом. Она входит постфактум — после того, как застынет бетон с заделанной трубой. Ее специальность — украшение напольных покрытий. «Декоративная отделка более рентабельна, чем другие напольные покрытия», — сообщает она. «По стоимости он сопоставим с ковром. «Для клиентов, которые опасаются декоративного бетона сам по себе, она говорит, что некоторые клиенты попросили ее нанести декоративную отделку, а затем добавить коврики.

Уэллс предпочитает декоративные порезы и кислотные морилки для достижения декоративных эффектов. Она также применила наложения для штампованных текстур. Текстуры плитняков и камней популярны на юго-западе. Как и при других бетонных работах, важны компенсаторы, говорит Уэллс, однако микротрещины можно использовать в качестве декоративных преимуществ. Например, микротрещины могут добавить к дизайну отделки из искусственного мрамора.

Мастерам декоративного бетона могут понравиться бетонные полы с лучистым обогревом еще по одной причине — они облегчают работу в холодную погоду. «Герметики чувствительны к температуре, поэтому полы с водяным обогревом можно использовать зимой», — отмечает Уэллс. Она обычно использует двухкомпонентный эпоксидный герметик с уретаном поверх него, потому что он более экологически чистый, но она также использует герметики на основе растворителей и растворенные акрилы в коммерческих целях.

Подробнее о слове «G»
В зависимости от того, с кем вы разговариваете, цементные изделия на основе гипса, такие как Therma-Floor, Gyp-Span и LEVELROCK, могут иметь несколько преимуществ перед цементом в отношении систем лучистого теплого пола.Цементные изделия на основе гипса хорошо прилегают к различным основам пола, прилегают к трубам лучистого отопления и герметизируют их, чтобы не беспокоиться о пузырьках воздуха. Эти продукты можно заливать тонким слоем, они легче бетона и не дают усадки при отверждении. Кроме того, они быстро затвердевают, и поверх можно нанести практически любое готовое напольное покрытие.

С другой стороны, цемент на основе гипса не является пригодной для носки отделанной поверхностью пола, за одним исключением на сегодняшний день.Компания United States Gypsum Co. представила PROFLOW в своей линейке напольных покрытий марки LEVELROCK. По словам производителя, PROFLOW можно использовать в качестве отделочного пола, если он «покрыт утвержденной декоративной отделкой от Richard James Specialty Chemical Corp. » Дон Брандт, менеджер по маркетингу продукции LEVELROCK, сообщает, что декоративная отделка представляет собой специально разработанное эпоксидное покрытие на акриловой основе. Брандт говорит, что PROFLOW может быть окрашен как единое целое, и вы также можете нанести пятнышко на покрытие для достижения имитационного эффекта.

Помимо плюсов и минусов использования цементных изделий на основе гипса, бетонные подрядчики могут рассматривать их как еще один способ расширения своего бизнеса. Шэрон Гёрлах, помощник по маркетингу Construction Products Network Inc. в Проспект-Парке, штат Пенсильвания, говорит: «Подрядчики по бетону, которые также устанавливают изделия из [гипсового цемента], часто перекрещиваются». Применяются те же методы нанесения: сгребание на место и всплытие. Но для этого требуется специальное оборудование и подготовка.«Только обученные и лицензированные специалисты по нанесению покрытий могут установить его», — сообщает Мишель Томпсон, координатор по маркетингу компании Hacker Industries Inc. в Ньюпорт-Бич, Калифорния. Подрядчикам по бетонным работам, заинтересованным в получении дополнительной информации об этих продуктах и ​​имеющихся возможностях обучения, следует связаться с различными производителями гипса. на цементных основаниях.

Другие вещи, которые вы можете увидеть в этой области
Если вы, как подрядчик по бетону, решите выйти на рынок полов с излучающим теплом, есть несколько довольно недавних вещей, с которыми вы можете столкнуться или решить использовать.

При заливке плит на грунт важен барьер для влаги. Если ваша плита будет интегрировать лучистое тепло, вы можете подумать о изоляционном гидроизоляционном барьере.

Innovative Energy Inc. разработала TUFF-STUFF, высокопрочный изолирующий барьер для влаги, специально для использования под бетонными полами с подогревом. Уорнер Бучелт, национальный менеджер компании по продажам, говорит, что обычно вы не теряете много тепла ниже плиты, но «наличие изоляционного барьера повысит эффективность обогрева здания. Это гарантирует, что тепло направляется вверх, а не теряется ни в почву, ни в грунтовые воды, которые могут уносить тепло. TUFF-STUFF снижает теплопотери вниз более чем на 50 процентов.

Подрядчики, которые переходят на рынок полов с лучистым обогревом или заливают цементные стяжки на основе гипса, могут столкнуться с системой модульной стяжки BEKOTEC, которая позволяет выполнять сплошную стяжку без контрольных швов или пропилов. Кимберли Рилли, координатор по связям с общественностью компании-производителя Schluter Systems LP, объясняет, что легкие панели из полистирола с шипами размещаются над основанием, тепловая трубка проходит между стойками, а сверху наносится цементный пол или цемент на основе гипса. .Между стойками возникают любые микротрещины, которые образуются во время отверждения, что «ограничивает усилия отверждения для каждого модуля, устраняя необходимость в контрольных швах в стяжке».

Для получения дополнительной информации о системах лучистого теплого пола посетите веб-сайт ассоциации Radiant Panel Association по адресу www. radiantpanelassociation.org.

Есть еще вопросы о вашем проекте?

Изолированный теплый пол из пеноматериала ICF с обогревом воздухом

Системы лучистого отопления сейчас очень распространены для бетонных полов, поскольку они обеспечивают очень сбалансированное и комфортное распределение тепла.Эти системы чаще всего являются гидравлическими, то есть нагретая жидкость перекачивается через трубы в бетон, которые затем излучают это тепло в дом.

Гидравлические излучающие трубки для пола без плиты © Ecohome

Видеоруководство по установке трубопровода для водяного теплого пола можно посмотреть ЗДЕСЬ

Кроме того, вы можете обогреть пол с помощью электрических проводов, и это часто является наиболее доступным послепродажным решением для более счастливых ног.Даже в новых домах с принудительным воздушным отоплением коврики с электрическим обогревом иногда устанавливают под плиткой на полу в ванных комнатах для дополнительного комфорта. То, чего вы не часто видите, — это полы с подогревом воздуха.

Электрический провод излучающего теплого пола © Ecohome

Как заставить работать полы с воздушным подогревом:

С тех пор, как в домах были внедрены первые системы воздушного отопления, предпринимались попытки распределить это тепло через системы полов, но зачастую они терпели неудачу.Самыми проблемными из них были попытки утеплить бетонные полы стандартными металлическими воздуховодами от печей с приточным воздухом.

Обрушившийся воздуховод © Inspectapedia

Заливка воздуховодов в бетон, которые не должны выдерживать вес, часто приводила к их разрушению, что приводило к полной неэффективности системы отопления. Не обрушившиеся воздуховоды рисковали заполниться водой или, по крайней мере, влагой.Это приводило к коррозии и засорению, поэтому даже системы, которые работали вначале, подвергались риску недолгого срока службы.

Корродированный воздуховод © Inspectapedia

Что касается систем, которые действительно работали и в то время, когда они работали, они могли бы предложить хоть какой-то успех в обогреве полов, но это вызывало проблемы с качеством воздуха. Эти импровизированные системы подогрева пола работали так же, как и любые другие системы с принудительным воздуховодом, где воздух из дома циркулировал через вентиляционные отверстия и возвращался холодный воздух.

Циркуляция воздуха из дома через эти напольные каналы приводила к тому, что обычная пыль и мусор, которые можно найти в любом доме, скапливались в этих напольных каналах, а со временем создавалось скопление органических веществ.

Изображение корродированного вентиляционного отверстия через Inspectapedia

Летом, когда системы не работали, заполненные пылью воздуховоды, встроенные в прохладные влажные бетонные полы, создавали идеальную среду для развития плесени.Осенью, когда системы снова были активированы, воздух, циркулирующий через грязные и заплесневелые воздуховоды, распространял бы твердые частицы и споры плесени по всему дому. Информацию о важности качества воздуха в доме и о том, как его улучшить с помощью систем вентиляции ERV и HRV, см. ЗДЕСЬ.

Во время инспекций с помощью телекамер с дистанционным управлением были сделаны еще менее интересные открытия, включая змей, насекомых, мертвых грызунов и их экскременты. Если вы действительно хотите , вы можете прочитать об этом здесь.

Как можно исправить эти недостатки:

• Сделайте это герметичной замкнутой системой, чтобы воздух в системе отопления не обменивался с воздухом в доме.
• Установить нержавеющий воздуховод.
• Перед активацией систем отвердите бетон от влаги.

Компания Legalett, возникшая несколько десятилетий назад в Швеции, теперь производит и продает системы теплых полов по всей Северной Америке (цитату можно получить здесь).Это единственная известная нам компания, которая предоставляет эту систему; если кто-то знает других, сообщите нам об этом в разделе комментариев внизу.

Почему система лучистого пола Legalett работает:

Системы лучистого теплого пола Legalett полностью залиты бетоном, включая коробку обогревателя. Это система с замкнутым контуром, в которой воздух проходит через 2- или 4-дюймовые трубы из ПВХ (которые не вызывают коррозии), так что пыль из воздуха в доме не попадает в систему. Здесь нет открытых форточок, поэтому нет точки доступа для грызунов и насекомых.

После заливки бетона компания Legalett требует, чтобы полы были выдержаны с помощью строительного обогревателя под открытым небом (входит в комплект поставки системы), который поддерживает температуру 28 ° C в течение 3 недель, прежде чем будут установлены постоянные обогреватели. Это удаляет влагу из бетона и предотвращает коррозию металлических компонентов в корпусе обогревателя.

Преимущества водяных полов с воздушным отоплением перед водяными:

• Нагревательные элементы Legalett встраиваются в пол вместе с трубопроводами, поэтому им не требуется стена в механическом помещении для размещения котлов и коллекторов.Доступ к агрегатам осуществляется через небольшой люк, заподлицо с бетоном, и их можно разместить в любом месте дома — в механическом помещении, под приборами или в чулане.
• Металлическая рама коробки жестко смонтирована и встроена в бетон для размещения нагревательных элементов, сами нагревательные блоки подключаются непосредственно к корпусу, что позволяет легко снимать их для обслуживания.
В нагревателях
• используются стандартные детали, поэтому в долгосрочной перспективе, когда истечет гарантия, блоки можно будет легко снять и отремонтировать в любой мастерской по ремонту электроники с использованием общедоступных деталей.
• Первые 10-12% мощности каждой зоны полностью изолированы, вторые 10-12% — полуизолированы — это заставляет самый горячий воздух двигаться дальше по трубам, чтобы более равномерно распределять тепло по полу.
• Поскольку система полностью встроена в пол, тепло также полностью удерживается в полу, поэтому в механическом помещении не происходит накопления тепла, как это обычно бывает с жидкостными системами.
• Воздух с пониженной производительностью должен удерживать тепло по сравнению с водой, что снижает риск перегрева.
• При установке гидравлической системы трубок необходимо проявлять особую осторожность, поскольку случайное протыкание трубы приведет к неэффективности системы. Система трубок с воздушным обогревом не находится под давлением, и жидкость не вытекает, поэтому случайное попадание винта в воздушную трубку не имеет никакого значения.
• Каждая система и расположение зон спроектированы по индивидуальному заказу для равномерного отвода тепла. Предоставляется подробный список разрезов и инструкции, что делает установку простой и быстрой.
Системы
• могут использоваться вместе с тепловыми солнечными воздухонагревателями, которые менее рискованны (и менее дороги), чем тепловые солнечные водонагреватели.

Изоляция воздушных трубок возле выхода из нагревательной коробки для лучшего распределения тепла © Ecohome

Может ли теплый пол обеспечить все необходимое тепло для дома?

Теоретически да, но он не будет соответствовать требованиям Строительного кодекса Канады. Согласно нормам, вентиляционный воздух не может подаваться в здание при температуре ниже 17 ° C на уровне пола и не ниже 13 ° C из вентиляционных отверстий, расположенных высоко на стенах или потолке.Из-за этого каждая полностью канальная система вентиляции в доме с любым типом лучистого тепла потребует дополнительного обогрева для нагрева вентиляционного воздуха до температуры окружающей среды.

Стоит отметить: это требование в кодексе не имеет ничего общего с тем, способна ли система отопления обеспечивать полную тепловую нагрузку здания, это просто о комфорте и обеспечении того, чтобы мы не страдали от травм от ходьбы. мимо вентиляционного отверстия, доставляющего воздух с леденящей до костей температурой 16 ° по Цельсию.

В традиционных системах отопления, таких как печи с принудительной подачей воздуха, вентиляционный воздух обычно смешивается с уже нагретым воздухом в помещении для достижения указанных выше температур. Поскольку эта опция недоступна для систем лучистого отопления, необходимо использовать подогреватель для подкраски с вентиляционным воздухом. Большинство систем HVAC предлагают это, и это недорогое обновление.

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Да, могут. Хотя правда, что вода может переносить гораздо больше тепла, чем воздух, это не значит, что ее недостаточно.Реактивный двигатель Boeing может обеспечить большую мощность, чем 4-цилиндровый двигатель Toyota, но если бы вы покупали Toyota и у вас был выбор между этими двумя двигателями, что бы вы выбрали? Больше не всегда лучше. Любая система отопления дома должна быть спроектирована и рассчитана с учетом тепловой нагрузки конкретного здания.

В герметичном и хорошо изолированном бунгало, оборудованном ERV или HRV с встроенным подогревателем свежего воздуха (в соответствии с требованиями кодекса), система обогрева пола Legalett может обеспечить все дополнительное тепло, которое требуется зданию при нормальной эксплуатации.Они обеспечили полную тепловую нагрузку (без учета подпиточного тепла) для зданий площадью до 35 000 квадратных футов.

Система подогрева пола — это только часть того, что предлагает компания, они поставляют инженерные комплекты плит перекрытия и установили более 2 миллионов квадратных футов в Северной Америке.

2-дюймовые трубки с воздушным подогревом © Legalett

Отопление электричеством, но без пиковых тарифов:

Дополнительное преимущество, которое может быть реализовано с любым бетонным полом с подогревом (воздушным, электрическим или водяным), заключается в том, что сам пол действует как тепловая батарея. Нагретой бетонной плите потребуется много времени, чтобы остыть, этого достаточно, чтобы выдержать часы пик.

Полы можно держать на таймере, который может включаться не раньше 19:00 и снова выключаться к 7:00, чтобы избежать пикового дневного тарифа. Хорошо изолированный теплый бетонный пол может легко сохранить тепло в доме в течение 12 часов, позволяя отапливать дом электричеством по доступной цене в регионах с высокими пиковыми тарифами на электроэнергию без использования ископаемого топлива.

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплых полов.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации приводит не только к увеличению затрат на обслуживание, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2.Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что без окон и дверей невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникать также из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать стабильную опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4. Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при проведении монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко откладывается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если в систему входят медные компоненты, трубы не следует укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих деформационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не сквозь стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7.

Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предохранить поверхность от чрезмерного высыхания. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос, какой материал будет лучшим, — один из ключевых, когда речь идет об устройстве водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплых полов, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо наполнить водой, чтобы проверить, не упало ли давление в системе чрезмерно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда установщики вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Без контроллеров теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение регулированием теплого пола приводит к значительным потерям энергии из-за высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы.
