Стяжка для теплого водяного пола: какова минимальная толщина

Чтобы получить действительно эффективную систему внутрипольного отопления, необходимо решить ряд обязательных задач. Одной из них является правильно устроенная стяжка для теплого пола. При нарушении правил ее формирования может наблюдаться как неэффективная работа отопительной системы, так и разрушение покрытия, аварии, протечки, а также другие неприятности.

Теплый пол в разрезеТеплый пол в разрезе

Немного о проблематике

Задача прокладки водяного теплого пола в покрытие решается с учетом нескольких критериев.

  1. Трубки, уложенные в стяжку, должны равномерно распределять тепло.
  2. Стяжки над водяным теплым полом проектируются так, чтобы не оказывать чрезмерного давления, не превышать показатели усилий на разрыв, допустимые для трубок.
  3. Высота стяжки над трубками и общей структуры покрытия не должна сильно поднимать уровень пола в помещении, влияя на технические характеристики дома или квартиры.
  4. Стяжка для водяного теплого пола должна иметь массу, не превышающую допустимые показатели нагрузок на междуэтажные конструкции.

Уже по изложенным критериям становится понятно, что единых правил создания внутрипольного отопления – не существует. Есть принятые нормы СНиП, касающиеся рекомендуемой высоты слоя раствора над трубками структуры циркуляции. Данный стандарт принят, прежде всего, из учета, что минимальная толщина стяжки для водяного теплого пола позволит предохранить систему от повреждения и рассеивать достаточное количество тепла.

Если система отопления в квартире или доме сделана без следования рекомендациям, принятым в отрасли – могут наблюдаться следующие неприятные последствия:

  • трещины покрытия, вызванные чрезмерной толщиной слоя бетона или иного раствора для стяжки при его температурном расширении;
  • низкая отдача тепла, наблюдаемая при создании пола своими руками с большой толщиной слоя раствора над трубками;
  • аварии системы и быстрое разрушение напольного покрытия в тех вариантах, где минимальная толщина стяжки для водяного теплого пола делалась по плохому основанию;
  • протечки, вызванные разрушением трубок, когда стяжка для теплого водяного пола имеет большую толщину и одновременно – в ней не сделаны демпфирующие швы.

Чтобы избавиться от множества неожиданных проблем, стоит следовать сложившимся в сегменте организации внутрипольных систем отопления нормам и стандартам.

О минимальных показателях

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

  • гидроизоляция;
  • слой утеплителя;
  • термоизолятор, необходимый в структуре отопления;
  • подложка для удобной прокладки трассы контура;
  • основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Видео: рекомендуемая толщина стяжки для теплого водяного пола.

В домах, где качество основания не отличается оптимальными показателями, может возникнуть необходимость чернового выравнивания поверхности. Для этого отдельно заливают нижний черновой слой. При этом общая толщина напольного покрытия растет, как и его масса. В домах с железобетонными перекрытиями редко возникают проблемы с массой. Однако рекомендуется при изготовлении стяжки над водяным теплым полом применять легкие технологии или наливные самовыравнивающиеся составы.

Особенности работы с толстыми покрытиями

Рассматривая, какая толщина стяжки для теплого водяного пола приемлема в том или ином случае, необходимо учитывать несколько особенностей. При обустройстве покрытий с толщиной больше 100 мм, во избежание проблем с нарушением целостности или аварий системы отопления, потребуется придерживаться ряда правил.

  1. Если стяжки над водяным теплым полом больше рекомендуемых 20-25 мм, следует армировать покрытие. Для этого применяется стандартная сетка из проволоки 4-4.5 мм, прокладываемая совместно с трубками системы.
  2. Необходимо обязательно использовать демпферную ленту. Она прокладывается по периметру помещения, где делается стяжка пола.

Если площадь комнаты, где располагается стяжка для водяного теплого пола толщиной более 7 см, превышает 16 кв.м, необходимо делать дополнительные демпферные швы. Они прорезаются болгаркой на глубину в 10-15 мм.

При необходимости обустройства демпфирующих швов – в прорези покрытия вставляют специальные пластиковые профили. Без применения этих деталей возможно заполнение пустот клеевыми составами при укладке плитки или линолеума, что сведет к нулю результативность мер, предпринятых для сохранения целостности слоя бетона.

Схема стяжки с армирующей сеткой
Схема стяжки с армирующей сеткой

Как работать по ровному основанию

Стяжка для теплого водяного пола по ровному междуэтажному перекрытию укладывается достаточно просто. Необходимо выполнить следующие этапы работ:

  1. Прошпаклевать стены на высоту 100-150 мм.
  2. Разместить гидроизолятор. Это может быть полимерная пленка или рулонные материалы. Полосы укладывается с нахлестом, с заходом на стены на 10-15 см.
  3. Уложить утеплитель. Хорошие результаты показывает пенополистирол, минеральная вата – толщина матов достаточно мала.
  4. По утеплителю настилается фольгированный термоизолятор.
  5. Размещается подложка для трубок системы отопления.
  6. Укладывается трасса, при необходимости – армирующая структура из проволоки, когда толщина стяжки водяного теплого пола по плану будет иметь значительный показатель.
  7. Монтируются маяки с расчетом того, что слой раствора по водяному полу будет около 20-25 мм.
  8. Укладывается демпфирующая лента по периметру помещения.

После проведенных работ при помощи цементно-песчаной смеси или сходных по характеристикам готовых строительных составов укладывается основной слой пола. Раствор разглаживается и высушивается согласно стандартным правилам.

Обязательная теплоизоляцияОбязательная теплоизоляция

Как укладывается покрытие на основание с биением высот

Если междуэтажные плиты образуют неровное основание со значительными бросками высоты или разницей уровня по всей площади, имеет смысл сформировать нижний нивелирующий слой. При этом общее влияние на высоту пола увеличится – к показателю толщины, который имеет стяжка на теплый водяной пол, добавится высота выравнивающего покрытия.

Нивелировать перепады высот можно самыми разными составами. Хорошие результаты показывают легкие строительные смеси или растворы с применением перлита и керамзита. Можно работать цементно-песчаными составами, если позволяет допустимая нагрузка на перекрытие. Быстро делается стяжка под теплый водяной пол, созданная с применением наливных самовыравнивающихся смесей на цементной основе.

Рассматривать, какая стяжка лучше для теплого водяного пола, стоит по допустимой массе покрытия. Стандартные растворы и рецептуры с большим содержанием влаги тяжелые, полусухие – пористые и гораздо легче. Безводные – потребуют специальных техник создания, увеличения расходов на внешнее покрытие (гипсоволоконная плита, фанера), отсыпку слоя большой толщины.

Безводный тип покрытий может выступать безальтернативным в домах с деревянными междуэтажными перекрытиями. В строениях данного класса состав стяжки для водяного теплого пола безжидкостной технологии позволит обеспечить минимальную массу и нагрузку.

Выравнивание неровностей полаВыравнивание неровностей пола

Работа с наливными полами

Согласно нормам СНиП, показатель толщины укладки раствора над трубками структуры отопления должна составлять 20-25 мм. Но это требование может не соблюдаться, если применяются современные наливные полы в качестве внешнего слоя системы.

СНиП устанавливает нормы толщины, исходя из утверждения, что меньший слой покрытия с характеристиками цементно-песчаной смеси при нагрузке быстро выкрошится и разрушится. Полимерные самовыравнивающие составы гораздо прочнее. Высота стяжки для наливных смесей может быть уменьшена. Рекомендуется формировать минимальный слой в 5 мм над отопительной структурой.

Также, наливные смеси эпоксидной, акриловой, метилметакрилатной группы позволят сразу решить ряд задач, например, выведения поверхности на нулевой уровень. Наносить состав рекомендуется на покрытие теплого пола бетонного класса, сделанное из расчета минимальной толщины.

Лучшие результаты наблюдаются, если основное покрытие формируется из самовыравнивающихся наливных полов с цементной основой. В этом случае лидер по качеству в роли финиширующего покрытия – метилметакрилатные составы. При нанесении на бетон они формируют максимально прочную поверхность, проникая глубоко в основание и образуя полимербетон.

Стоит отметить одно. При множестве вариантов создания стяжек теплого пола, наливные полы приобретают все большую популярность. Смеси для выравнивания на основе цемента достаточно дешевы, быстрее сохнут, чем классические стяжки, при покрытии полимерным составом – служат невероятно долго. И при этом общая толщина стяжки не несет опасности превышения нагрузки на разрыв для трубок, значительно снижается вероятность возникновения других неприятностей.

Стяжка для теплого водяного пола: толщина и порядок устройства

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

металлопластиковая трубаСтроение труб водяного теплого пола.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

  • материал основания;
  • требуемое значение температуры в помещении;
  • расстояние от основания до потолка;
  • диаметр отопительных труб;
  • уровень перепадов высот основания;
  • материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

  • не менее 2 см при организации заливки самовыравнивающими смесями;
  • не менее 3 см, если в стяжке применяется армирование;
  • не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

минимальная толщина стяжки

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

  • чрезмерный перекос высот;
  • стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

  • от 45 до 70 мм для стандартной стяжки без армирования;
  • от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
  • от 60 до 70 мм для стяжки с армирующей сеткой.

оптимальная толщина

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

  • Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
  • Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

  • трубы сечением 16-25 мм из пластика, металлокерамики или меди;
  • коллектор под расчетное число выходов;
  • пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
  • полиэтиленовую пленку;
  • соединительные фитинги;
  • армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
  • хомуты для крепления труб к основанию;
  • демпферную ленту;
  • цемент, лучше всего выбирать марку М500;
  • песок карьерный;
  • направляющие для маяков;
  • фиброволокно;
  • пластификатор для бетона.

Для работы потребуются следующие инструменты:

  • емкость для приготовления смеси;
  • ручной миксер;
  • лазерный уровень;
  • правило;
  • строительный нож;
  • измерительная рулетка;
  • плоскогубцы;
  • клей ПВА;
  • мастерок.

Инструкция по устройству мокрой стяжки

схема монтажа водяного теплого пола

При выполнении работ следует придерживаться определенной технологии:

  • До начала работ необходимо освободить поверхность от пыли и грязи.
  • В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

пленка для стяжки

  • Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.
определение линии стяжкиЛиния стяжки.

демпферная лента

  • На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
  • Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

армирующая сетка

  • На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
  • Хомутами трубы крепят в сетке.

крепление труб теплого пола

  • Устанавливают направляющие для заливки раствора.

маяки над трубами

  • Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
  • Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

укладка стяжки

  • В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
  • Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

обрезание демпферной ленты

  • К настилу финишного покрытия приступают спустя 28 суток после заливки.
настильная схема устройства теплого полаНастильная схема устройства теплого пола.

Подготовка под водяной теплый пол в деревянном доме

В деревянных строениях чаще выполняется устройство водяного теплого пола без стяжки. Бетонирование возможно только на нулевых или первых этажах здания, если основанием чернового пола является грунт. Заливка стяжки на теплый водяной пол на междуэтажных перекрытиях не проводится, так как система перекрытия не сможет справиться с повышенной нагрузкой.

Если планируется устройство основания с подогревом в деревянном доме, рекомендуется подготовку поверхности вести по сухой технологии:

  • на черновое основание укладывают утеплитель (пенопласт, пенополистирол), который также является подложкой для ламината;

укладка пенополистирола

  • под отопительные трубы вырезают углубления;
  • в углубления укладывают отражающие тепловые волны пластины и выполняют монтаж труб;
  • поверхность закрывают полиэтиленовой пленкой, поверх которой уже производят сборку ламината.

При монтаже дощатого покрытия, трубы располагают между часто уложенными лагами.

реечная системаРеечная система.монтаж реечной системы теплого полаМонтаж реечной системы.

Можно ли делать водяной теплый пол без стяжки

Не каждое основание способно выдержать массу заливного пола. Кроме того, устройство бетонного основания не может быть выполнено, если в помещении низкие потолки, когда поджимают сроки сдачи объекта или у хозяев, выполняющих ремонт своими руками, недостаточно навыка для работы со строительными смесями.

В таких ситуациях применяют различные сухие технологии укладки. Самым распространенным и легким вариантом является применение готовых полистирольных плиток с бобышками.

укладка на пенополистирольные плиты

Материал раскладывается на выровненную и очищенную от мелких фракций и грязи поверхность, крепится между собой клеевыми растворами, после чего можно приступать к сборке системы отопления, по заранее разработанной схеме. Далее вся поверхность укрывается полиэтиленовой пленкой, поверх которой укладываются листы ГВЛ, являющиеся основанием для напольного покрытия – ламината или линолеума.

Данная технология позволяет минимально уменьшить высоту помещения, максимально снизить нагрузку на перекрытие и сократить сроки сдачи объекта, ну и осуществить все работы самостоятельно, без привлечения дорогостоящих специалистов.


какая лучше для водяного полусухая или мокрая

Монтаж теплого пола в доме или квартире неизменно сопровождается работами по формированию стяжки. Такую процедуру можно выполнить самостоятельно, но перед этим стоит рассмотреть возможные способы ее проведения, а также ознакомиться с некоторыми моментами, так или иначе, влияющими на качество результата.

Предназначение

С помощью этой конструкции решается сразу несколько задач:

  • формирование ровной поверхности пола;
  • подготовка основания для укладки финишного напольного покрытия;
  • равномерное распределение температуры при работе системы «теплый пол»;
  • фиксация нагревательных элементов;
  • изоляция обогревающей системы от внешней среды и уменьшение теплопотерь при ее эксплуатации;
  • защита нагревательных элементов от повреждений.

Выбор

Чтобы определиться с тем, какая стяжка лучше для теплого водяного пола, стоит рассмотреть способы ее изготовления.

Бетонная

Для замешивания раствора используют цемент марки не ниже М-300, смешивая его с песком или отсевом. Смесь разбавляют водой, доводя до состояния, при котором готовый раствор становится похож на сметану. Про расход цементно-песчаной смеси на 1 м2 узнайте здесь.

БетоннаяБетонная

Бетонная

Достоинства такой стяжки заключаются в более высокой прочности и сравнительно небольших затратах на ее сооружение. Недостаток – долгий срок полного высыхания (около одного месяца). Про расход фиброволокна для бетонной стяжки пола расскажет эта ссылка.

Подробнее о бетонной стяжке смотрите на видео:

Полусухая

Полусухая стяжка формируется с помощью цементно-песчаной смеси, в которую добавляют полимерные модификаторы. Главное отличие этого способа от предыдущего заключается в наличии малого количества воды в составе раствора.

ПолусухаяПолусухая

Полусухая

Благодаря этому полусухая стяжка высыхает гораздо быстрее, чем мокрая, что сокращает срок проведения работ.

Сухая

Сухая стяжка пола подойдет для обустройства теплого пола по деревянным перекрытиям, где нельзя использовать цементно-песчаную стяжку из-за ее большого веса. В таком случае между лагами укладывается утеплитель, затем основание из ОСБ, на которое монтируют трубы отопительного контура.

СухаяСухая

Сухая

Между трубами укладывают куски плит ГВЛ (в несколько слоев, количество которых зависит от толщины конструкции теплого пола). Пустоты между листами и нагревательным элементами замазывают плиточным клеем. Поверх труб также монтируют листы ГВЛ.

Толщина

Перед проведением работ также стоит выяснить, какая толщина для стяжки теплого водяного пола является оптимальной. Здесь все зависит от конструкции самой стяжки, а также от характера помещения, в котором монтируется теплый пол.

Минимальная

Этот показатель согласно СНиП может составлять 20 мм над трубами системы, но это лишь в том случае, когда используется армирование. При отсутствии такового рекомендуется укладывать стяжку толщиной не меньше 40 мм. Таким образом, с учетом диаметра трубы общая толщина стяжки без армирования будет составлять порядка 60-70 мм.

МинимальнаяМинимальная

Минимальная

Необходимость более толстой стяжки связана с тем, что при отсутствии армирующего каркаса малая толщина не сможет обеспечить достаточную прочность напольного покрытия.

Не следует укладывать тонкослойную стяжку в технических помещениях (к примеру, в гараже), а также делать стяжку с керамзитом, в комнатах, где полы подвергаются более значительным нагрузкам (прихожая, ванная, кухня).

Максимальная

СНиП не предоставляет информации о том, каким должен быть максимальный слой над нагревательными элементами.

Слишком превышать минимально допустимую толщину стяжки в квартире не имеет смысла, так как это повлечет за собой неблагоприятные последствия.

Последствия могут быть следующими:

  • увеличение расхода материалов и, как следствие, – дополнительные финансовые затраты;
  • более длительный срок нагрева поверхности;
  • уменьшение жилого пространства помещения.

Чаще всего заливка более толстого слоя обусловлена необходимостью выравнивания поверхности или формирования пола, уровень которого будет совпадать с полами в смежных комнатах. Как подобрать клей для плитки с теплым водяным полом читайте тут.

МаксимальнаяМаксимальная

Максимальная

Для решения этих задач лучше использовать черновую стяжку (основание, на которое укладывается система «теплый пол»), что поможет избежать увеличения инерционности в процессе нагревания поверхности.

Установка водяного теплого пола

Помимо рассмотренных выше моментов некоторых может заинтересовать вопрос: как уложить водяной теплый пол под стяжку? Далее будет рассмотрена вся процедура монтажа на примере использования бетонной стяжки. Узнайте чем отличается гипсовая штукатурка от шпаклевки стен в этом материале.

Все начинается с подготовки площади, на которой будут размещены трубы. Поверхность очищается от мусора, после чего следует измерить перепады высоты в разных точках комнаты. При наличии перепада до 20 мм можно браться за укладку.

Если же этот параметр превышает указанную величину, необходимо выровнять поверхность с помощью цементного раствора или наливного пола. На подготовленное основание укладывается гидроизоляционный слой, что защитит отопительную систему от влаги, которая может проникнуть снизу. Как сделать ступени из террасной доску подскажет эта статья.

Установка водяного теплого полаУстановка водяного теплого пола

Установка водяного теплого пола

Далее по периметру вдоль стен монтируется демпферная лента для компенсации увеличения объема стяжки при нагревании. После этого выполняют укладку теплоизоляции, в качестве которой используют плитный утеплитель. Листы укладывают со смещением стыков для более плотной связки.

Следующий этап – армирование. Для этого поверх утеплителя укладывается арматурная сетка. Размер ячеек лучше определять в соответствии с шагом укладки труб, что обеспечит более удобное крепление. Сечение прутков сетки должно составлять 4-5 мм.

После монтажа армирующей сетки можно приступать к укладке труб нагревательной системы, которая выполняется одним из двух способов: «улиткой» (спиралью) либо «змейкой». Перед укладкой трубу подключают к подающему коллектору.

Если помещение будет отапливаться с помощью одного лишь теплого пола, то трубы следует монтировать с минимальным шагом (20 см). Толщина стяжки водяного, теплого пола составляет 45-70 мм, а допустимое расстояние между трубами – 0,3 м, но не более.

Труба фиксируется к армирующему каркасу с помощью специальных клипс. По окончании монтажа конец трубы подсоединяется к возвратному коллектору.

Установленную систему отопления проверяют на работоспособность. Для этого на несколько часов включают коллектор. Если все в порядке, можно заливать стяжку.

Способ монтажа стяжки для водяного теплого пола обусловлен, прежде всего, материалом перекрытия, на которое монтируется система. Если основанием служит конструкция из бетона (что характерно для квартир многоэтажных домов), то лучший вариант – бетонная стяжка.

Для деревянных перекрытий, встречающихся в основном в частных домах, оптимальное решение – использование сухой стяжки. Рекомендуем также ознакомиться с нашей статьёй про самовыравнивающуюся стяжку для пола.

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

  • полистирольная система;
  • деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м2. Исходя из стандартной площади жилых помещений в 16-20 м2, получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

  • ограниченная высота внутренних помещений;
  • недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м2.


В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м2 позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

  • полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

поэтапное выполнение работ, виды систем

Содержание статьи:

Теплый пол становится популярнее традиционных систем отопления, так как он более прост в обустройстве, часто более экономный. Смонтировать систему можно самостоятельно. Однако укладка теплого пола в стяжку в зависимости от его типа осуществляется по строгой технологии.

Типы теплого пола

Для укладки греющего электрического кабеля готовят углубления

Прежде чем начинать монтаж, нужно определиться с типом системы обогрева. Она бывает электрической или водяной. Выбор зависит от площади дома, наличия стандартной отопительной конструкции, предпочтений хозяина.

Электрический

Электрический вариант предусматривает прокладку в стяжке кабеля, который нагревается при подключении к сети. Он является эффективным, но использовать его можно не везде. Еще один вариант такой конструкции – маты с электрическим кабелем. Отдельно внимания заслуживает инфракрасный теплый пол в виде карбоновых стержней или пленки.

Каждый вид электрической системы надежный, долговечный, при монтаже требует сухого основания. При обустройстве не стоит забывать про изоляцию и заземление. Для контроля температуры нагрева используется терморегулятор. Укладывают эти системы в квартирах под плитку.

Водяной

Штробы для металлопластиковых труб в готовой стяжке

Водяной теплый пол подходит для частного дома. Такая система становится альтернативой стандартным конструкциям, так как способна прогревать пол и все помещение. Этот вариант немного дороже в монтаже, но его стоимость окупается уже в первые годы эксплуатации. Нагрев происходит за счет циркуляции горячего теплоносителя по трубам.

Свойства теплого пола

Отопление при помощи теплого пола обладает определенным преимуществом перед классической системой. Нагретый воздух поднимается от пола, вверху остывает, что создает хороший микроклимат. Можно выделить такие достоинства конструкции:

  • экономия энергоресурсов;
  • все части системы спрятаны под напольным покрытием, поэтому они не портят интерьер комнат;
  • нет необходимости в установке радиаторов, между ребрами которых собирается пыль;
  • организация оптимального уровня влажности.

Обустройство конструкции теплого пола предусматривает монтаж нескольких слоев: черновой стяжки, гидроизоляции, частей системы. После этого осуществляется заливка бетонной смеси и укладка чистовой отделки.

Необходимые инструменты и материалы для работы

Болгарка с двумя дисками для штробления бетона

Перед укладкой системы нужно подобрать соответствующие инструменты и материалы. Мастеру потребуется пленка для гидроизоляции, тепловой изолятор, демпферная лента, бетонная смесь и специальный состав для выравнивания основания. В зависимости от типа системы необходимы такие инструменты:

  • Водяной обогрев. Нужна газовая горелка, резак для труб из металлопластика, труборез. Для укладки элементов применяется армирующая лента, коллектор, смесительный узел.
  • Инфракрасный пленочный. Требуется перфоратор, разводные ключи, строительный уровень, контактные зажимы, изолента, плоскогубцы. Также нужен тепловой отражатель, который укладывается под пленкой, термодатчик, регулятор, электропроводка, строительный скотч, чтобы клеить стыки гидроизоляции.
  • Кабельный. Нужен толстый провод, муфты для соединения, плиточный клей, гофрированная трубка для изоляции кабеля.

Некоторые производители теплых полов выпускают системы в комплекте с необходимым инструментом. Важно выбирать изделия высокого качества, так как в противном случае для починки конструкции придется вскрывать весь пол.

Поэтапное выполнение работ по укладке электрического теплого пола

Для укладки электрического теплого пола под стяжку нужно строго соблюдать технологию монтажа. Сначала укладывается черновая стяжка, после чего основание подготавливается для обустройства системы обогрева.

Черновая стяжка

Для уборки пыли и мусора потребуется промышленный пылесос

Она является самым нижним слоем и предназначается для устранения перепадов основания по высоте. Если пол будет укладываться на ровную плиту перекрытия, черновую стяжку делать не нужно. Для ее заливки используются специальные самовыравнивающиеся смеси. Их преимуществом является отсутствие необходимости в установке разметочных маяков.

Теплоизоляция

Основание предварительно очищается от пыли, мусора и грязи при помощи строительного пылесоса. Для тепловой изоляции используется подложка из пробки, полипропилен. Увеличить эффективность теплого пола позволит фольгированная пленка. Для закрепления листов между собой используется клей, строительный скотч или дюбели. Толщина фольгированного слоя не менее 300 мкм. На этом же этапе осуществляется укладка армирующей сетки.

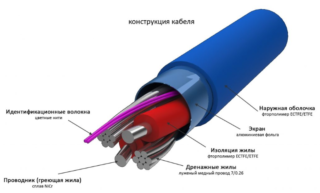

Нагревательный кабель

Электрический кабель выкладывается в форме змейки, параллельно к стене. Для его фиксации применяется монтажная лента, если не использовалась армирующая сетка. Она укладывается на основании с шагом в 50 см. Для крепления используются саморезы. Кабель протягивается по монтажной ленте и фиксируется на специальные скобы.

Кабель подключается к датчику температуры, спрятанному в гофрированной трубке. Он располагается ближе к концу системы и выводится наверх. При заливке стяжку нужно наблюдать, чтобы внутрь трубки не попал бетонный раствор. В последнюю очередь подключается терморегулятор.

Бетонная стяжка

Перед тем как укладывать смесь, нужно проверить работоспособность теплого пола. Заливка осуществляется после установки маяков при плюсовой температуре. Раствор выкладывается за один раз на всю площадь пола. Заливается смесь от дальнего угла по направлению к двери.

Между стеной и стяжкой при помощи демпферной ленты обустраивается технологический зазор, который не даст бетону растрескаться при расширении.

Монтаж водяного теплого пола под стяжку

Монтаж водяного пола начинают с установки коллектора, затем выполняют укладку труб

Укладку теплого водяного пола в стяжку нужно начинать после предварительной подготовки проекта. Рассчитывается теплоотдача системы, длина труб, а также шаг монтажа. На этом же этапе подбирается чистовая отделка.

Подготовка

Сначала нужно определить место расположения распределительного шкафа, подвести к нему магистральные трубопроводы. Если устанавливается система автоматического контроля, для прокладки проводов прорезаются штробы в стенах. Если основание представляет собой грунт, его нужно убрать и залить черновую стяжку. Поверхность должна быть чистой и ровной (перепад по высоте не должен превышать 5 мм на 1 м).

Гидроизоляция

Если на систему будет попадать влага, ее эффективность снизится, поэтому процесс укладки гидроизоляции обязателен. Для этого используется толстая полиэтиленовая пленка. В месте соединения пола и стены прокладывается демпферная лента, толщина которой составляет 0,6-1,2 см.

Укладка труб

После укладки труб проводится их опрессовка в течение 3 – 4 дней, после чего пол заливается бетоном

Монтаж труб осуществляется после укладки теплоизолятора – пенополистирола. Трубы крепятся на самом пенопласте, якорными скобами или на армирующей сетке. Самая распространенная схема монтажа – улитка. Максимальная длина контура составляет 80 м. Подключать трубы к коллектору нужно осторожно, ничего не перепутав. На этом этапе в систему запускается вода и проверяется ее работоспособность. Если прогрев равномерный, можно осуществлять заливку.

Заливка стяжки

Стяжка под теплый пол заливается цементно-песчаной смесью. Минимальная толщина стяжки – 3 см от верхнего края труб, оптимальное давление в которых составляет 6 бар. Нельзя сушить слой при помощи нагревательных приборов. Запустить систему можно будет после того как стяжка наберет прочность – через 28 дней.

Чистовой пол

В качестве чистовой отделки используется плитка, ламинат или другие материалы. Их выбор осуществляется еще на этапе составления проекта.

Теплый пол сделает микроклимат в помещении комфортным и поможет прогреть помещение, сэкономив средства на отоплении. Монтаж и настройку оборудования можно выполнить самостоятельно.

Как правильно сделать стяжку на теплый пол?



Теплый пол состоит из нескольких слоев. Каждый выполняет свою функцию, но вместе они работают как единая система. Стяжка для теплого пола – это важная составляющая системы. Чтобы выполнить ее заливку правильно, надо знать технологические особенности монтажа и послойный состав всех видов теплого пола.

Наглядное строение полового покрытия с обогревомНаглядное строение полового покрытия с обогревом

Структура теплого пола

Она определяется двумя показателями:

  • подпольное пространство;
  • тип нагревательных элементов.

Подпольное пространство

  • Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
  • В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Вне зависимости от типа помещения, укладка теплого пола в стяжку проводится на слой теплоотражающего материала. У него одна сторона покрыта фольгой и не дает теплу уйти вниз.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

  • Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
  • Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
  • Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
  • Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
  • Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
  • Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
  • Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
  • Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
  • Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

  • Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
  • Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
  • Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

  • Первый – основание. Технология его устройства не отличается от двух предыдущих.
  • Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
  • Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
  • Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
  • Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Настильная стяжка из листов ГВЛ, ДСП – это самый простой вариант. Она не требует больших финансовых и трудовых затрат.

Стяжка для пола

Общий вид цементно-песчаной стяжки для теплого полаОбщий вид цементно-песчаной стяжки для теплого пола

Классическая цементно-песчаная стяжка стоит дороже, чем настильное покрытие. Ее эксплуатационные характеристики намного лучше:

  • Прочность. Бетонная или цементно-песчаная стяжка для теплого пола характеризуется высокой несущей способностью. Она надежно защитит нагревательные элементы от механического воздействия и разрушения.
  • Теплопроводность. Она замедляет фоновый переход тепла из одного слоя пола в другой.
  • Функциональность. На стяжку можно положить любое финишное покрытие.

Толщина слоя

Этот параметр зависит от нескольких факторов:

  • Состав раствора. Толщина слоя из обычной смеси цемента и песка – 50-60 мм. Ее можно уменьшить до 20-30 мм, если добавить пластифицирующие присадки.
  • Тип элемента нагрева. Для водяного обогрева с армированием из металлической сетки толщина стяжки над теплыми полами – 60-70 мм. Для нагревательных матов – 20-30 мм.
Послойное строение водяного теплого полаПослойное строение водяного теплого пола

Толщина «пирога» складывается не только из стяжки, но и утеплителя, элементов нагрева. Это учитывают при выборе системы обогрева. Например, стандартный водяной пол «украдет» от 115 до 165 мм высоты комнаты. Электрические или инфракрасные маты отнимут 50-60 мм. Пленочные теплый пол – 30-40 мм. Все зависит от толщины утеплителя и климатического района.

Замес раствора

Сухую смесь для заливки стяжки можно купить в магазине, а можно приготовить своими руками. Она делается из цемента, песка, воды и пластификаторов. В домашних условиях пластификаторы обычно не добавляют.

Приготовление цементно-песчаного раствора с помощью перфоратора и специальной насадкиПриготовление цементно-песчаного раствора с помощью перфоратора и специальной насадки

Марка раствора для стяжки по прочности – М200, М250. Этот показатель означает, что на 1 см2 застывшего раствора можно давить с усилием 200-250 кг. Для теплого пола такого показателя достаточно. Цемент используют М400 или М500. Песок рекомендуется брать речной. У него песчинки гладкой формы. Благодаря этому стяжка легче разравнивается. Также можно использовать карьерный песок.

Для замеса раствора марки М200 берут соотношение портландцемента М400 и песка 1:3,5. Его замешивают в бетономешалке или металлической бадье. Воду добавляют по конкретной ситуации. Это зависит от влажности песка.

Объем одного замеса зависит от скорости выработки раствора. Исходят из правила, что он не должен простаивать больше 1-2 часов.

Нормы расхода цементно-песчаной смеси рассчитывают из массы раствора, необходимой для заливки участка площадью 1 м2 толщиной 1 см. Для марки М200 – это 20-25 кг, цемента – 4,5 кг, песка – 13,5 кг.

Подготовка основания

Различают несколько способов подготовки:

  • Основание из плит перекрытия. В первую очередь удаляют весь мусор, грязь и пыль. Затем поверхность плиты обрабатывают грунтом глубокого проникновения или бетоноконтактом. Для обработки используют обычный малярный валик шириной 200-250 мм.

Может быть интересно

Удаление мусора для устройства выравнивающей стяжки под теплый полУдаление мусора для устройства выравнивающей стяжки под теплый пол

Грунт высыхает за 2-3 часа. Рекомендуется обработать поверхность 2 раза.

  • Основание из утеплителя и нагревательных элементов. Особых подготовительных работ не требуется. Поверхность очищают и удаляют весь мусор.
  • Земляное основание. Его подготовка относится к общестроительным работам, а не к стяжке для теплого пола. В первую очередь на землю засыпают слой песка толщиной 100-150 мм. Затем расстилают гидроизоляционный материал. Чаще всего это полиэтиленовая пленка. На пленку укладывают армирующую сетку с размером ячеек 100×100 мм. На конечном этапе заливают бетонную смесь. Ее лучше заказать в специализированной организации.

Срок набора бетоном прочности – 28 суток. В случае с теплыми полами надо строго выдержать эти временные рамки.

Армирование основания

Стяжку для водяного теплого пола армируют металлической сеткой с размером ячеек от 50×50 до 100×100 мм. Части каркаса укладывают внахлест. Можно скрепить их между собой вязальной проволокой.

Укладка армирующей металлической сетки для заливки водяного теплого полаУкладка армирующей металлической сетки для заливки водяного теплого пола

Электрические маты или пленочные теплые полы армируют полимерной сеткой с размером ячеек 20×20 мм.

Надо следить за качеством металлической сетки. Если на ней есть ржавчина, то этот процесс не остановится после заливки пола. Она будет продолжать ржаветь и в теле стяжки.

Установка маяков

Это важный этап, от которого зависит ровность пола в горизонтальной плоскости, однако установка маяков – это не обязательное требование.

Такая технология, когда маяки не устанавливают, используется для заливки цементно-песчаной стяжки в небольших помещениях. Ее просто выравнивают правилом с встроенным уровнем. Устройство стяжки начинают от дальнего угла. Раствор выливают на пол и ровняют. После затвердевания на цементно-песчаную стяжку выливают тонкий 1-10 мм слой самовыравнивающихся полов. Они растекаются по поверхности, создавая ровное и прочное финишное покрытие.

Маяки устанавливают для заливки полов в больших помещениях, где сложно определить уровень горизонта на глаз. В качестве маяков используют профиль с размером ребра 10 мм. Шаг установки – 500-700 мм. Его крепят на раствор. В первую очередь размечают комнату. Вдоль длинной стены устанавливают лазерный уровень. Затем отмечают на ней линию монтажного горизонта.

Отступают от стены 300-400 мм. Затем на раствор устанавливают первый маячковый профиль. Выравнивают его по линии на стене. Остальные маяки монтируют с заданным шагом. Горизонт с первого профиля переносят с помощью строительного уровня. На завершающем этапе проверяют все маяки. Затем их оставляют на 24 часа для затвердевания раствора.

Монтаж маячкового профиля на растворМонтаж маячкового профиля на раствор

Расстояние между профилями должно быть меньше, чем размер правила. В противном случае во время заливки стяжки оно будет проваливаться. Выровнять поверхность не получится.

Заливка стяжки

Ее начинают делать через 24 часа после установки маяков:

  • Обрамление комнаты по периметру демпферной лентой. Это полимер, которым обклеивают стены на уровне пола. Она создает буферную зону между стяжкой и ограждающими конструкциями. Лента выполняет несколько функций:
  1. препятствует потерям тепла через стены;
  2. защищает стяжку от растрескивания в результате температурных скачков.
Оклейка периметра комнаты демпферной лентойОклейка периметра комнаты демпферной лентой

Перед заливкой стяжки, после установки армирующей сетки проверяют работоспособность всей системы. Особенно это касается водяного пола. Если в нем течь, то половое покрытие придется полностью переделывать.

  • Заливка цементно-песчаной смеси на теплый пол. Оптимальная температура в помещении для устройства стяжки пола с обогревом – +5-25°С. Заливку начинают от дальнего угла и ведут полосами, ограниченными двумя соседними маяками. После заливки выравнивают каждую порцию раствора плавными волнообразными движениями правила. Не рекомендуется устраивать перерывы в заливке стяжки в одной комнате. Если в ходе работ появился перерыв, то раствор между старым и новым участками тщательно перемешивается. Главная задача – это создание бесшовной монолитной конструкции.
Заливка цементной стяжки для теплого полаЗаливка цементной стяжки для теплого пола

Для определения сроков застывания стяжки есть универсальное правило, которым пользуются все строители и отделочники. На один сантиметр толщины надо добавлять 7 дней. Стяжка под теплый пол толщиной 3 см будет сохнуть 21 день.

После заливки стяжку оставляют сохнуть. Если в помещении сухо и жарко, то с интервалом в 12 часов поверхность увлажняют в течение одной недели. Можно закрыть пол пленкой.

  • Устройство деформационных швов. Они необходимы для нивелирования изменений размера стяжки от температурных колебаний. Их прорезают через стуки после заливки стяжки с шагом 1500-2000 мм или при площади помещения больше 25 м2. Затем швы заполняют герметиком и заделывают раствором.
Устройство температурных швовУстройство температурных швов
  • Демонтаж маяков. Их удаляют через 24 часа после завершения основных работ. Швы заделывают цементно-песчаным раствором. Если планируется заливка самовыравнивающегося пола, то демонтаж маяков проводить не обязательно.

Срок первичного схватывания раствора – 2-3 часа. В этот период можно выравнивать поверхность, т.к. раствор пластичный. Процесс гидратации (набора прочности) протекает ступенчато. Через 72 часа стяжка набирает 50-60% от расчетной прочности. Затем скорость набора прочности уменьшается.

На этом этапе устройство стяжки теплого полового покрытия завершают. По такому прочному и надежному основанию можно положить любое финишное покрытие. Монтаж теплого пола можно выполнить своими руками.

Видео

В быту люди сталкиваются с проблемой, как определить готовность стяжки. Во всех таблицах приведены усредненные параметры. Есть действенный и простой метод. Салфетку из бумаги кладут на стяжку. Сверху закрывают кружкой. Через 8-12 часов ее убирают. Если салфетка сухая, значит, стяжка готова. Если она влажная, то надо подождать.



Cтяжка для теплого водяного пола: Инструкция, фото и Видео!

Для того, чтобы финишное покрытие на вашем теплом водяном полу легло идеально ровно и не подверглось быстрому изнашиванию на выбоинах и буграх – вам необходимо особенно тщательно подойти к вопросу формированию стяжки.

Необходимые инструменты для стяжки

Перед производством работ по формированию стяжки для теплого водяного пола запаситесь необходимым материалом и инструментами. Для работ вам понадобиться отбивочный шнур, проволока для фиксации маячных профилей, острый нож, электрические перфоратор и шуруповерт, кусачки, терка и мастерок, емкость для смешивания раствора и обычная совковая лопата.

Необходимые инструменты для стяжки пола

Необходимые инструменты для стяжки пола

Материалами для стяжки будут цемент и песок. На один 50-килограммовый мешок цемента вам потребуется 1,5 ведра воды и 200 килограммов песка. Для того, чтобы стяжка имела некоторую эластичность – рекомендуем вам добавить в смесь пластификатор – это около 150 грамм обычного жидкого мыла. В качестве маяков используются металлические профили 20 на 40.

Пластификатор для стяжки пола

Пластификатор для стяжки пола

Наиболее эффективна для теплого водяного пола так называемая плавающая стяжка, которая располагается на теплоизоляционном слое. В качестве слоя теплоизоляции обычно используются пенополистироловые плиты.

Начинаем работу: выводим горизонт

По всему периметру помещения на высоте примерно в полтора метра прочертите горизонтальную линию. Используйте строительный или лазерный уровень.

Выводим горизонт - фото

Выводим горизонт — фото

Отвесьте от данной линии расстояние до пола, определив тем самым самую высокую и самую низкую точку пола помещения.

Определяем самую высокую и самую низкую точку в помещении

Определяем самую высокую и самую низкую точку в помещении

После этого произведите расчет необходимого количества материалов для стяжки. В самом высоком месте пола к его уровню должно прибавиться не менее 4 сантиметров. Проведите линию, обозначающую верхний уровень вашей будущей стяжки.

Проводим линию обозначающую верхний уровень будущей стяжки

Проводим линию обозначающую верхний уровень будущей стяжки

Стяжка: готовим основание

Проведите уборку основания помещения. Затем разместите на его поверхности гидроизоляцию: пленку или специальный раствор. Следующим слоем положите пенополистироловые плиты как слой теплоизоляции. Сверху поместите армирующую сетку. Затем согласно выбранной схеме разместите трубы водяного отопления.

Размещаем трубы водяного отопления перед стяжкой

Размещаем трубы водяного отопления перед стяжкой

Устанавливаем маяки для выравнивания пола

На противоположных стенах помещения на заранее размеченной линии уровня верха стяжки фиксируем дюбели. Натягиваем между ними прочный шнур.

Натягиваем прочный шнур для установки маяковНатягиваем прочный шнур для установки маяков

Натягиваем прочный шнур для установки маяков

В роли маяка у нас будет играть металлический профиль. Он должен быть установлен на деревянные клинья так, чтобы его верхний уровень совпадал с натянутым шнуром.

Маяки должны располагаться  в 0,5 метра от стен и на расстоянии, меньшем, чем используемое для выравнивания стяжки правило.

Процесс установки маяков для стяжки пола - фото

Процесс установки маяков для стяжки пола — фото

Выставленные маяки необходимо прочно зафиксировать на поверхности пола. Для этого рядом с профилями присверливаем к перекрытию саморезы..

Обратите внимание, что профиль не должен провисать между креплениями. В случае необходимости добавьте дополнительные опоры.

Устанавливаем маяки для стяжки пола - фотографии

Устанавливаем маяки для стяжки пола — фотографии

Используя вязальную проволоку, прикручиваем маячные рейки к саморезам, добиваясь жесткой фиксации маяков.

Жестко фиксируем маячные рейки с помощью проволоки

Жестко фиксируем маячные рейки с помощью проволоки

По периметру нашего помещения укладываем специальную демпфирующую ленту, которая должна предотвращать тепловую деформацию стяжки.

Замешиваем раствор для стяжки пола

Замешиваем раствор для стяжки пола в ванной

Замешиваем раствор для стяжки пола в ванной

Размешиваем раствор по описанному выше составу. Жидкое мыло добавляем осторожно – его избыток может привести в замедлению схватывания.

Замешанный в емкости раствор перемещаем на пол и разместим его между двумя выбранными направляющими маяками, обычно начиная от дальнего угла помещения.

Укладываемая масса раствора должна по консистенции напоминать густую сметану и слегка оплывать, но не растекаться по поверхности.

Процесс укладки стяжки для теплого пола

Процесс укладки стяжки для теплого пола

Выравниваем выложенную массу обычной лопатой.

Проводя правилом от дальней стены для себя сдвигаем излишки раствора и выравниваем поверхность стяжки.

Выравнивание цементной стяжки с помощью правила

Выравнивание цементной стяжки с помощью правила

Удаление пустот

Для того, чтобы в массе раствора не образовывались воздушные полости необходимо перед разравниванием поверхности стяжки подергать армирующую сетку. Раствор должен охватывать трубы водяного отопления пола со всех сторон.

Чтобы не образовались воздушные пробки в стяжке, необходимо постоянно подергивать сетку

Чтобы не образовались воздушные пробки в стяжке, необходимо постоянно подергивать сетку

Стяжка: ровняем пол после затвердения

После того, как вы уложите стяжку по всей поверхности помещения необходимо выждать не менее 2-х недель. Весь этот период стяжку необходимо регулярно смачивать водой.

После затвердевания возьмите скребок и удалите верхний слой стяжки так, чтобы показалась поверхность маяков.

На следующем этапе извлеките из массы стяжки металлические маяки. Прорезаем слой стяжки шпателем (аккуратно, так, чтобы не повредить трубы отопления), аккуратно постучим по маякам молотком и потом извлекаем их.

Начинаем извлекать маяки из стяжкиНачинаем извлекать маяки из стяжки

Начинаем извлекать маяки из стяжки

Вытаскиваем маяки из цементной стяжки

Вытаскиваем маяки из цементной стяжки

Образовавшиеся канавки необходимо смочить водой и заровнять их раствором, аналогичным использовавшимися при формировании стяжки.

Заполняем канавки из-под маяков цементом

Заполняем канавки из-под маяков цементом

С помощью правила соскабливаем излишки затвердевшего раствора, размещенного в канавках.

После удаления излишков проходимся по поверхности стяжки теркой.

Срезаем острым ножом остатки выпирающей демпферной ленты

Срезаем острым ножом остатки выпирающей демпферной ленты

На финальном этапе острым ножом отрезаем излишки демпфирующей ленты, выступающей над поверхностью стяжки.

Видео — стяжка для теплого водяного пола своими руками
