Терморегуляторы для систем отопления – это автоматические и ручные термоголовки с термостатическими клапанами, которые позволяют поддерживать заданную температуру в помещении. И экономить, ведь если в комнате никого не будет ближайшие несколько часов, то можно выставить минимальную температуру, и термоголовка ограничит поступление теплоносителя в радиатор. Это позволяют сэкономить и уменьшить оплату за тепло. Правда экономить они помогут только если у вас свой котел или отопление подключено через счетчик тепловой энергии

Что дают автоматические и ручные регуляторы для радиаторов отопления

Разберемся сколько же помогут сэкономить терморегуляторы и как быстро окупится их установка. Бережливый расход тепла с помощью термостатов отопления позволяет сэкономить от 30 до 46% расходов. Разница зависит от типа и возможностей конкретного терморегулятора на батарею.

1. До 30% позволяют сэкономить самые простые механические терморегуляторы с жидкостным сильфоном. Например, терморегуляторы от бренда Vario Term. Они не требуют электропитания, совершенно автономны и надежны и служат столько же сколько и радиатор отопления 25-30 лет. Главные достоинства жидкостных терморегуляторов простота и низкая цена. Цена комплекта из термоголовки и клапана с резьбой под врезку в трубу начинается с 35 долларов. А отдельно термоголовка для радиатора стоит от 8-10 долларов. Ведь некоторые серии стальных панельных радиаторов уже укомплектованы встроенным термостатическим клапаном и нужно купить только термоголовку. Если собираетесь монтировать новые батареи присмотритесь к стальным радиаторам Пурмо (Финляндия) они лучшие в своем классе.
2. До 35% позволяют сэкономить механические терморегуляторы отопления с газовым рабочим телом. Они похожи на предыдущий вариант, но работают быстрее и точнее. У них те же достоинства и недостатки. К недостаткам механических регуляторов можно отнести:
   • невозможно задать график, чтобы расход тепла снижался днем, когда все на работе;
   • нужно подходить к каждому, чтобы установить необходимое значение температуры.
3. До 46% позволяют сэкономить автоматические терморегуляторы. Да, они нуждаются в электропитании, но часто это пальчиковые батарейки которых хватает на весь отопительный сезон. Бывают как индивидуальные, так и комнатные и домовые терморегуляторы с монтажом на стенку, кото см. фото ниже. Домовые терморегуляторы могут управлять не только батареями и распределительными клапанами, но и режимом работы котла.

Автоматические термостаты можно программировать и задавать суточный график работы. Большинство из них работают с выносными датчиками температуры, что позволяет точнее выбирать температурный режим. Также у них меньше инерционность. Некоторые модели совместимы с системой умный дом, и дают возможность управлять температурой в каждой комнате со смартфона. Цена из заметно выше, но и прирост экономии значительный.

Что касается срока окупаемости, то все зависит типа и количества терморегуляторов. Механические терморегуляторы окупаются за первый же отопительный сезон. Если конечно были закуплены и установлены так как нужно и где нужно. Например, можно сэкономить и на отоплении, и на самих терморегуляторах, если устанавливать их через один радиатор. Например, в комнате два радиатора, а термоголовка на одном и т.д.

И конечно же у вас сэкономить можно если у вас есть помещения отапливать которые 24 часа в сутки не нужно. Если у вас небольшой дом в котором 2-3 жилые комнаты и все время есть кто-то дома, то регулятор может и поможет сэкономить, но не больше 5-7%. Это тоже деньги и решение купить терморегулятор для радиаторов окупится, но за 3-4 года.

Принцип работы терморегулятор для батарей отопления

Еще раз напомним – терморегулятор может только уменьшить количество теплоносителя за единицу времени. Если батареи еле теплые, то термоголовка на батарее никак не поможет.

Принцип работы у всех разновидностей терморегуляторов состоит в том, что есть датчик, который отслеживает температуру воздуха в помещении и есть клапан, который регулирует подачу горячей воды в радиатор отопления.

Например, если на терморегуляторе выставлена температура в 20°С, а по факту в комнате 24°, то регулятор уменьшит скорость потока теплоносителя. И наоборот, если в комнате 17°С, а на терморегуляторе радиатора установлено 20°, то клапан откроется шире, и радиатор разогреется сильнее пока температура не достигнет заданного значения.

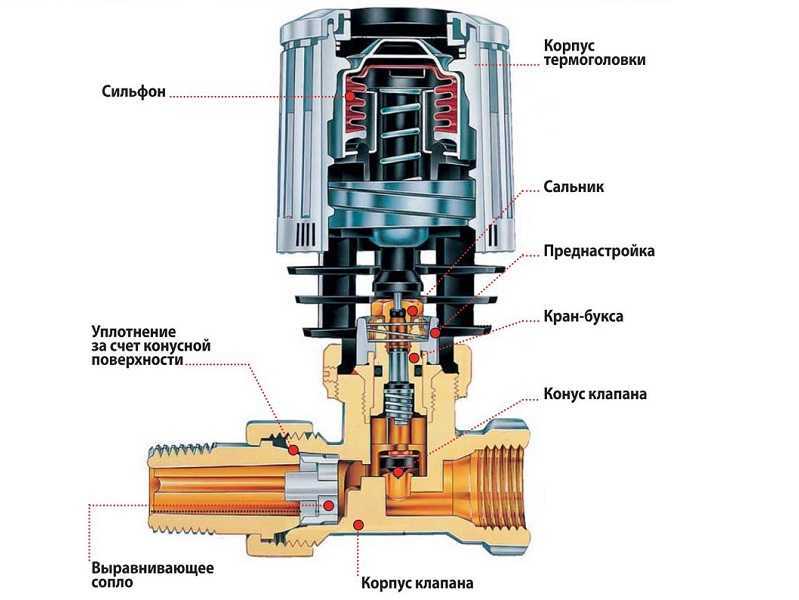

На иллюстрации ниже приведена схема самого простого ручного терморегулятора на батарею с жидкостным сильфоном. Он состоит из двух основных узлов:

• термостатического клапана (продается как отдельно, так и уже входит в состав некоторых радиаторов;

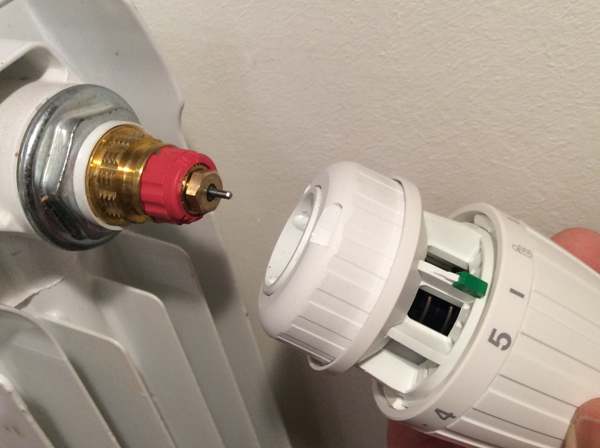

• регулирующей термоголовки, которая в зависимости от температуры воздуха действует на шток клапана (продаются отдельно или в комплекте с клапаном внешней установки).

Термодатчиком и рабочим телом в таком виде термоголовок служит жидкость с высоким коэффициентом температурных расширений. Жидкость помещена в герметичный сильфон. Когда температура растет – жидкость расширяется и сильнее толкает нажимной шток рабочего клапана. Если давление жидкости превышает силу сопротивления пружины, то седло клапана частично перекрывает и ограничивает поток горячей воды. Головка для ручного регулирования позволяет ослаблять или усиливать сопротивление пружины. Например, если выставить на регуляторе значение +28°С, то сильфон не сможет преодолеть силу пружины. И поток теплоносителя не будет ограничен. Сложно представить ситуацию, когда в зимнее время температура в комнате превысит +28°, поэтому поток будет оставаться максимальным.

И наоборот, если установить терморегулятор положение 1 или обозначенное снежинкой, то клапан будет открыт совсем немного. Это режим предназначен для защиты системы отопления от замерзания, в случае отъезда.

Некоторые терморегуляторы с клапанами могут перекрыть трубу полностью в положении 0 и их даже можно использовать как отсекающий кран. Но не все, и все же лучше устанавливать перед регулятором шаровой кран. Стоит, он недорого, но держит со 100% гарантией, рекомендованная схема подключения терморегулятора на батарею на рисунке ниже.

Кроме простых механических терморегуляторов, где рабочим телом является жидкость или газ и основанных чисто на физических свойствах, есть электронные термостаты с возможностью программирования температуры и графика работы. Дальше разберемся подробнее как выбрать регулятор отопления.

Как выбрать терморегулятор на батарею – разновидности и особенности

Первый и главный вопрос на который нужно себе ответить: зачем, для какого нужного результата нужны термостатические регуляторы. Это и определит выбор, а чтобы можно было принять решение разберем какие они бывают и что можно получить если купить терморегулятор на батарею того или иного типа.

1. Комбинация простейшего клапана и механической термоголовки, в которой находится и датчик, и механизм регулирования. Внешний вид и принцип работы таких мы разбирали выше. Чаще всего это жидкость, которая расширяется и сжимается в зависимости от температуры воздуха. Это самый простой и дешевый вариант. При монтаже важно чтобы головка была расположена горизонтально и не была закрыта шторами нишами и другими конструкциями. Иначе показания температуры будут неверными, ведь возле радиатора отопления воздух будет намного теплее чем в остальной комнате.
2. Комбинация клапана и термоголовки с выносным датчиком, см. фото ниже. Датчик представляет собой такой же гофрированный сильфон с термочувствительным веществом и соединен с головкой капиллярной трубкой с максимальной длиной до 20 метров. Давление передается на термостатический клапан по чуть более сложному пути, но принцип работы тот же. Выносной датчик температуры нужен, когда снять данные по температуре возле радиатора отопления невозможно.
3. Также существуют терморегуляторы с выносным регулятором, который монтируется на стену, но продаются достаточно редко.
4. Электронные терморегуляторы для радиаторов отопления на батарейках. Разница в том, что здесь есть физический датчик температуры на термопаре, микропроцессор и микродвигатель для управления клапаном. Они по-прежнему могут управлять только одним радиатором, но работают гораздо точнее и быстрее. А также получили возможность работать по графику (например, снижать температуру в течении дня, а за час полтора до возвращения домой подавать больше теплоносителя и поднимать температуру в доме). Программировать можно как суточный, так и недельный график, ведь мало кому понравится снижение температуры в выходной день, когда все дома. Но нужно помнить, что они энергозависимы и нужно следить чтобы батарейки были свежими.

Какие радиаторы совместимы с терморегуляторами отопления

Прямого запрета устанавливать терморегулятор на батарею какого-либо типа или производителя нет. Но есть разница в эффективности работы. Единственным типом радиатора, с которым термоголовка не даст ощутимых результатов являются литые чугунные радиаторы. Они очень массивные сами по себе и вмещают значительный объем воды, из-за чего очень инерционны. А если радиатор медленно разогревается и медленно остывает, то регулировка подачи носителя потеряет смысл. Пока он остынет уже нужно давать команду на разогрев. Все остальные виды радиаторов отопления совместимы с терморегуляторами и показывают хороший процент экономии с теми или иными особенностями.

1. Стальные панельные радиаторы изготовлены из стального листа толщиной 1,1-1,2 мм, см. внешний вид в разрезе на иллюстрации ниже. Часто уже имеют «на борту» встроенный термостатический клапан и нужно купить термоголовку, например, почти у всех радиаторов Пурмо. Это проще и дешевле по сравнению со всеми другими видами радиаторов отопления.За счет тонких стенок очень быстро разогреваются и отдают тепло, к тому же внутренний объем панельного радиатора тоже небольшой.
   Поэтому с ними экономический эффект от термостатического регулятора отопления самый большой. Но стальные панельные радиаторы нельзя использовать в системах центрального отопления потому что их рабочее давление 10 бар, а в системах центрального отопления давление выше, плюс бывают гидроудары способные деформировать или даже разорвать радиатор отопления.
2. Алюминиевые радиаторы – это сборные секционные радиаторы из литых алюминиевых блоков с разветвленной ребристой структурой. У алюминия очень хорошая теплопроводность, поэтому КПД алюминиевых радиаторов самый высокий в классе. С ними также прекрасно работают терморегуляторы для радиаторов отопления, но таких приятных удобств вроде встроенных клапанов здесь не бывает.

1. Биметаллические радиаторы, здесь внутри алюминиевых секций скрыт сборный стальной коллектор. Биметаллические радиаторы выдерживают любое давление, которое бывает в системах отопления. С ними терморегуляторы для батарей тоже хорошо работают хоть и с немножко меньшей эффективностью.

Если вы хотите оснастить свою систему отопления терморегуляторами для батарей звоните по номеру (050) 414-21-26 или закажите обратный звонок.

электронный и механический, установка, принцип работы

Терморегулятор (или термостат) – это один из ключевых элементов системы радиаторов для обогрева помещения. Именно при помощи терморегулятора для радиатора отопления происходит изменение объема теплоносителя, попадающего в радиатор, а значит, изменяется и степень нагрева последнего. Как следствие, воздух в помещении прогревается больше или меньше – в зависимости от выставленного режима.

Чем плох механический регулятор

Конечно, можно регулировать температуру батарей, используя механический терморегулятор, в роли которого выступает обычный запорно-регулирующий вентиль. Но во-первых, это лишние временные затраты, а во-вторых — риск перекрытия и завоздушивания всего стояка, и в-третьих — большая вероятность частых поломок кранов, так как они могут не выдержать такого частого открытия-закрытия вентиля.

Наконец, при помощи крана невозможно осуществлять точный контроль над тем, до какой температуры нагревается радиатор, а вместе с ним – и воздух в помещении.

Плюсы терморегулятора

Установка терморегулятора для отопления поможет вам легко избавиться от всех перечисленных неудобств и без лишних усилий создать в своем доме или квартире комфортный микроклимат, причем в каждой комнате – по своей программе. Например, очень важна комфортная температура для спальни, потому что полноценный крепкий сон возможен только в прохладе – около 18…19°C.

Электронный или механический терморегулятор незаменим для батареи на кухне и в других комнатах с окнами, выходящими на солнечную сторону, так как при организации системы отопления в этих помещениях необходимо обязательно учитывать скачки температуры в дневное (дополнительный обогрев солнцем) и ночное время суток.

Электрические термостаты такие изменения чувствуют очень тонко, а это прямой путь к экономии энергоресурсов, а значит, и финансовых средств.

По какому принципу работают терморегуляторы для батарей?

Терморегулятор, который устанавливается на батарею системы отопления, внешне похож на обычный кран, только вместо вентиля – термостатическая головка. Внутри нее находится термоэлемент, называемый сильфоном.

Сильфон

Сильфон – это устройство с гофрированными стенками («гармошкой») и содержимым (жидкостью или газом), принцип работы которого основан на уменьшении/увеличении объема при малейших изменениях температуры. Сильфон соединен со штоком, который воздействует на клапан, изменяющий диаметр отверстия, через которое в радиатор попадает теплоноситель.

Строение терморегулятора.

Устройство терморегулятора выполнено таким образом, что при повышении температуры «гармошка» начинает растягиваться и постепенно выталкивает шток. Шток опускается до тех пор, пока внутри батареи не установится необходимая температура. В этот момент термостат максимально снижает подачу теплоносителя в радиатор. Когда воздух начинает остывать, работа терморегуляторов на радиаторы отопления начинается по обратному алгоритму.

Качественные электронные терморегуляторы отопления полностью вырабатывают свой ресурс примерно после миллиона циклов растяжения/сжатия «гармошки» сильфона. Во временном эквиваленте это около 100 лет работы системы обогрева дома или квартиры.

Инструменты и материалы

Инструменты и расходные материалы, необходимые для установки терморегулятора отопления:

• Болгарка – для вычленения отдельного радиатора из системы отопления;
• Плашка – инструмент для нарезки резьбы на трубу батареи;
• Сварочный аппарат, если есть необходимость в изменении схемы отопления;
• Сантехнический лен – для уплотнения соединений;
• Краска.

Пошаговая инструкция

Прежде чем начнется установка терморегулятора для батареи отопления, необходимо обязательное отключение отопления и слив из батарей остатков воды. Радиатор отсоединяют от труб подачи и «обратки». Если имеется запорный вентиль, его тоже снимают.

Установка байпаса

Если имеем дело с однотрубной отопительной системой, своими руками устанавливаем на радиаторы байпасы – перемычки из кусков труб небольшого диаметра. Принцип работы байпаса заключается в обеспечении циркуляции теплоносителя даже тогда, когда его подача из центрального стояка временно прекращена.

Как и куда ставится регулятор?

Электронный терморегулятор монтируется посредством резьбового соединения в отверстие, через которое в батарею поступает теплоноситель. Резьбу обматывают уплотнителем – сантехническим льном, пропитанным краской.

Обратите внимание на стрелку, нарисованную на корпусах всех терморегуляторов на радиаторы отопления: ее направление должно совпадать с направлением движения теплоносителя в системе. Вкручивайте термостат аккуратно, чтобы не повредить его корпус.

Еще одно обязательное требование – это установка термостатического регулятора строго в горизонтальной плоскости. От этого зависит эффективность работы прибора и четкость контроля над нагревом радиаторов.

Если конфигурация системы батарей такова, что установить электрические регуляторы горизонтально не представляется возможным, приобретите термостат с выносным датчиком температуры. Такой датчик можно монтировать на удалении до 2 метров от радиатора и самого терморегулятора.

Общие рекомендации по установке термостата

Важно помнить, что:

• Расстояние от пола до терморегулятора – не менее 80 см;
• Электронный терморегулятор не должен находиться в зоне восходящих потоков воздуха от радиаторов;
• Прибор должен быть защищен от прямых солнечных лучей;
• Теплопотоки в помещении должны иметь свободный доступ к регулятору, то есть нельзя прикрывать его шторами, экраном, мебелью и т.д.;
• Выносной датчик жестко фиксируется на стене при помощи скоб.

Настройка терморегулятора

Калибровка термостата производится только тогда, когда полностью завершена установка и система снова заполнена теплоносителем. Батареи должны равномерно прогреться. После этого можно начинать настраивать тот или иной терморегулятор своими руками.

Четко следуйте инструкции по эксплуатации прибора и выбирайте для радиатора системы отопления тот температурный режим, который необходим для данного помещения.

Этап 1

Закройте двери и окна в комнате, чтобы минимизировать теплопотери. Возьмите комнатный термометр. Сначала поверните головку регулятора влево до упора, чтобы полностью открыть термоклапан.

Радиатор начнет нагреваться под действием поступающего в него горячего теплоносителя. Когда термометр покажет повышение температуры на 5-6 °C, поверните термоголовку вправо до упора, чтобы закрыть клапан. Воздух начнет постепенно остывать. Далее снова поворачивайте головку влево, но на этот раз – плавно.

Этап 2

Заключение

Итак, установка терморегулятора на батарею отопления поможет вам не только создать комфортный микроклимат в каждой из комнат дома или квартиры, но и существенно сэкономить энергоресурсы.

Это особенно важно, если речь идет о системе индивидуального отопления. Если вы только планируете создание такой системы своими руками, задумайтесь о приобретении радиаторов со встроенными термостатами. Это намного удобнее, так как значительно уменьшится объем монтажных работ.
