схема, фото и видео инструкция

Для поддержания необходимой температуры в инкубаторе, используется прибор, называемый терморегулятором. Он следит за показанием температур в устройстве и включает либо выключает (по необходимости) подогрев. В целях экономии и надёжности надо знать, как сделать терморегулятор для инкубатора своими руками.

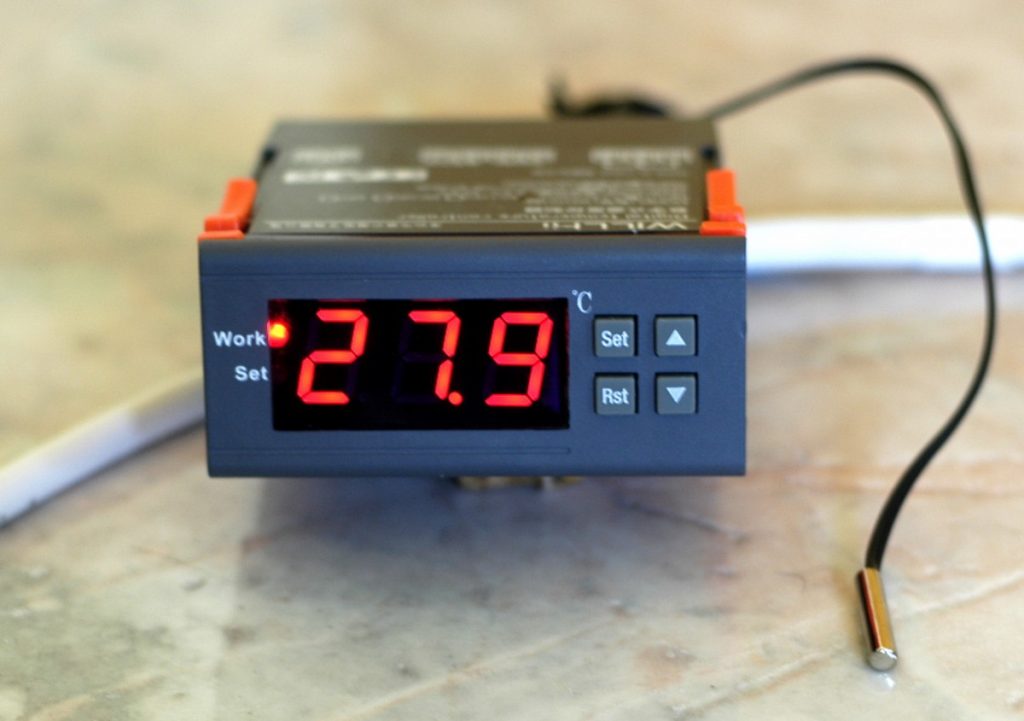

самодельный терморегулятор

Предназначение

Учитывая стоимость молодняка птицы в продаже, многие фермеры стараются выводить птенцов уточек, курочек и гусят собственными силами. Это не составляет особых проблем. Всё что нужно – инкубатор и оплодотворённые яйца. Ещё потребуются познания об инкубационном периоде птицы, которую вы выбрали. Самое главное в этом процессе, это правильно выдерживать температуру. Этот фактор более всего влияет на развитие зародыша и время появления птенцов. При правильном соблюдении температурного режима, птенцы появятся в назначенное время и будут расти здоровыми и крепкими.

самодельный терморегулятор

Температура инкубационного периода для каждого вида птиц различна:

Для развития зародышей курей необходима температура 37,7 градусов Цельсия.

Что бы гусиные яйца созрели точно в срок, используется другой, более сложный, режим. Причиной этому является сильных нагрев яиц в процессе инкубации. Для того чтобы не допустить перегрева яиц и используют регулятор температур, согласно схеме.

Современной наукой достигнуты результаты определения температуры до 0,1 градуса по Цельсию. Такой точностью обладают цифровые терморегуляторы, а вот у других видов регуляторов диапазон погрешности более велик. Самой главной частью прибора является нагревательный элемент.

Необходимо установить нужный вам уровень температуры и когда температура начнёт подниматься сработает датчик отключения. Тот же принцип используется и при уменьшении температуры, срабатывают термодатчики и воздух снова прогревается. Большое значение имеет окружающая среда в месте, где находится инкубатор.

Необходим постоянный приток свежего воздуха, а комнатная температура не должна превышать 25 градусов Цельсия. При попадании солнечных лучей на регулятор температуры могут быть ошибочные показания, поэтому инкубатор лучше держать подальше от солнца, как показано на фото.

Самими важными являются первые дни закладки яиц. Именно в это время нужно строжайшим образом соблюдать температурный режим. Стоит хотя бы немного яйцу перегреться, эмбрион сразу же погибает или получает непоправимые мутации. При правильном соблюдении температуры, качественных яйцах, нормальном развитии эмбриона, во второй половине развития зародыша он сам будет подстраиваться под необходимую температуру и на свет появятся здоровые птенцы.

Весь процесс зарождения птенчиков в целом и полностью зависит от температуры, а это значит и от терморегулятора. В случае малейшего нарушения режима температуры, птенцы могут не появиться совсем или прожить очень недолго. При достаточном внимании и заботе с вашей стороны, они вас порадуют весёлыми голосами и отменным здоровьем.

Принимаем решение

Создание самодельного терморегулятора для вашего инкубатора довольно сложный и кропотливый процесс. Ведь от его правильной и точной работы будет зависеть, появится ли у вас молодняк птицы или придётся его всё же покупать. В приборе, сделанном своими руками, самым главным и сложным прибором является именно автотерморегулятор, который надо собирать точно по схеме.

В купленном приборе регулятор температуры сделан по всем правилам и с высокотехнологической точностью схемы. В домашних условиях довольно сложно скопировать этот технически продвинутый агрегат, без специальных знаний и навыков. И все же, если вы решитесь на столь серьёзный шаг, вам необходимо сначала проанализировать свои способности и умения. Ведь не каждому дано работать с приборами.

Главное требование, выдвигаемое к самодельному регулятору, это точная реакция на изменение температурного режима в инкубаторе. Не забывайте, от него напрямую зависит, будет ли у вас потомство птицы или нет.

Способы изготовления

Всего есть два способа изготовить самодельный регулятор температур:

1. Электротехнический;
2. С использованием термостата.

Электротехнический способ довольно сложный и требует обязательного использования специальных знаний. Он основан на использовании электротехнических схем и специальных приборов при изготовлении регулятора, как видно на фото. При его создании вам понадобятся знания по электромеханике, только в этом случае вам удастся сделать правильный и точный прибор. Изготовленный подобным способом прибор более точный и надёжный, но под силу не каждому. Если вы не обладаете нужными знаниями, то лучше остановится на втором, более простом способе.

С использованием термостата:

• Для изготовления автотерморегулятора этим способом вам понадобится простой старенький термостат. Его можно отыскать в старой бытовой технике, например, в утюге. Этот способ не менее надёжен, но намного проще, как показано на видео;
• Для начала вам придётся сделать термостат не рабочим. Для этого его нужно распаять либо расклепать и промыть его в середине;
• Для наполнения используют эфир, который обладает повышенными летучими свойствами. Наполняем, запаиваем и получаем прибор, чувствительный к окружающей температуре. В зависимости от температуры емкость расширяется либо сужается. Этому благоприятствуют физические свойства эфира;
• На винтах к термостату крепятся специальные пластины. Как только температура изменяется, термостат воздействует на контакты;
• Далее в дело вступает электрическая цепь: когда она замыкается, в инкубаторе включается обогрев, и наоборот, при размыкании обогрев прекращается. Все очень просто. Механические действия приводят к поддержанию в инкубаторе оптимальной температуры.

Перед использованием сделанного своими руками регулятора, стоит произвести его настройку. Нужно создать такое расстояние между контактами, при котором они будут обладать максимальной чувствительностью.

А может всё таки купить?

Подборка с Алиэкспресс.

Подведём итоги

Терморегулятор вполне возможно сделать и своими руками. Для этого необходимо иметь желание и минимальное умение работать с приборами. И тогда вас порадует дружное щебетание выращенных своими руками птенцов.

схема самодельного цифрового регулятора температуры, как сделать на микроконтроллере

Регулятор температуры внутри автоматического инкубатора для яиц, независимо от того, как прибор изготовлен, самостоятельно или заводского производства, относится к одному из самых важных элементов этого изделия.

Природой предусмотрено, что для выведения молодняка птицы разных пород, нужны подходящие условия. Например, температура выведения гусиных яиц в инкубаторе, отличается от параметров выведения уток. Куриные яйца инкубируют при температуре 37,7°, гусиным нужна 38,8°.

Строить инкубаторы отдельно для каждой породы птиц нецелесообразно, поэтому в них предусмотрено регулирование и поддержание нужных условий с помощью терморегуляторов. Если принято решение о создании самодельного терморегулятора для инкубатора, отнеситесь к этому со всей серьёзностью.

Выполнить такую работу под силу тем, кто освоил азы радиоэлектроники, умеет обращаться не только с паяльником, но и измерительными приборами. Кроме того, в работе пригодятся навыки по изготовлению печатных плат, сборке и настройке радиоэлектронных устройств.

В этой статье мы постараемся рассказать о том, как можно самостоятельно изготовить и отрегулировать терморегулятор для инкубации яиц.

Если взять за основу для изготовления терморегулятора заводские изделия, можно столкнуться с непреодолимыми трудностями по сборке, а особенно по настройке таких изделий.

Чтобы обойти лишние проблемы, лучше всего выбрать схему изделия доступную для изготовления в домашних условиях.

Важно: внимательно изучите описание конструкции выбранного устройства, особенно её элементную базу. Простая на вид схема может содержать дефицитные радиокомпоненты.

Главным критерием для любого типа терморегуляторов является обеспечения высокой чувствительности к перепадам внутренней температуры внутри инкубатора, а также мгновенное реагирование на эти изменения. «Самодельщики» в большинстве случаев применяют два варианта построения регуляторов:

1. Построение прибора на основе электрической схемы и радиодеталей. Способ сложный и доступный для подготовленных специалистов;
2. Изготовление регулятора на основе термостата от бытовой техники.

Давайте кратко рассмотрим оба варианта изготовления.

Изготовление терморегулятора на основе схемы и радиодеталей

На рисунке ниже показана принципиальная схема самодельного регулятора температурного режима при инкубации.

Если внимательно рассмотреть схему этого прибора, то можно убедиться, то для его сборки требуются широко распространённые радиокомпоненты.

Внимание: все элементы находятся под напряжением сети 220 Вольт, поэтому требуется строгое соблюдение правил техники безопасности при работе с электроприборами.

Если вы хотите узнать узнать, сколько яиц несет перепелка в день , то советуем прочитать статью: //6sotok-dom.com/uchastok/ferma/skolko-yaits-neset-perepelka.html

Для самостоятельного изготовления прибора потребуется приобрести следующие радиодетали:

• Стабилитрон любого типа, который сможет обеспечить стабилизацию напряжения в пределах 7-9 Вольт;
• Два транзистора, один из них из МП 42 с любой буквой или аналогичный ему, второй из серии КТ 315, буквенный индекс прибора может быть любой;
• Тиристор из серии КУ 201-КУ 202, буква в обозначении должна быть Н;
• Четыре диода серии КД 202, желательно с буквенными обозначениями Н или НС. Можно использовать и другие полупроводниковые приборы, при условии их допустимой мощности не менее 600 Вт;
• Регулировка режима производится переменным резистором любого типа сопротивлением от 30 до 50 кОм;
• Резистор R5 должен иметь рассеиваемую мощность не менее 2Вт, остальные по 0,5 Вт;
• Также нужно приобрести реле типа МКУ (многоконтактное унифицированное).

В схеме, представленной на рисунке, датчиком температуры выступает транзистор VT1, который размещают в стеклянной трубке и укладывают непосредственно на лоток с яйцами. При включении регулятора в сеть, срабатывает реле, его контакты размыкаются и инкубатор обогревается от ламп, которые подключаются к сети 220 Вольт.

При отключении от сети, контакты реле замыкаются и подключают в работу аккумулятор и автомобильные лампы для обогрева. При возобновлении подачи напряжения, реле снова срабатывает и подключает второй парой контактов зарядное устройство для подзаряда аккумулятора. Переменным резистором устанавливается порог требуемой температуры. Особых требований к зарядному устройству нет, можно использовать любое имеющееся в наличии.

Термостат в качестве регулятора

Этот вариант более прост в изготовлении и в то же время весьма надёжен в эксплуатации. Для его изготовления потребуется найти любой термостат от бытовой техники, например, от утюга.

Его нужно определённым образом подготовить к работе. Для этого любым доступным способом наполняют корпус термостата эфиром и хорошо запаивают.

Важно знать: эфир сильное летучее вещество, поэтому работать с ним нужно быстро и аккуратно.

Эфир очень чутко реагирует на малейшее изменение наружной температуры, что приводит к изменению состояния корпуса термостата. Винт, который припаян к корпусу, жёстко связан с контактами. В нужный момент происходит включение или отключение нагревательного элемента. Нужную температуру выставляют при вращении регулировочного винта (под номером 6 на рисунке).

Также предлагаем вам прочитать о разведении индоуток в следующей статье: //6sotok-dom.com/uchastok/ferma/razvedenie-indoutok.html

Обращаем Ваше внимание, что перед закладкой яиц, нужно произвести настройку нужной температуры и прогреть инкубатор.

Итак, как видно из описания, изготовить терморегулятор в инкубатор не сложно. Это может выполнить даже школьник, который увлекается радиоэлектроникой. Схема не содержит дефицитных радиокомпонентов. Элементы устанавливают на печатную плату или монтируют навесным монтажом.

Если самостоятельно изготавливается «электрическая наседка», полезно для увеличения процентов вывода молодняка птицы, предусмотреть устройство для автоматического поворота яиц в инкубаторе.
Из этого видео Вы узнаете как сделать терморегулятор для инкубатора своими руками:

• Автор: Katya
• Распечатать

Оцените статью:

(1 голос, среднее: 4 из 5)

Поделитесь с друзьями!

Как построить простую схему термостата инкубатора для яиц

Электронная схема термостата инкубатора, показанная в этой статье, не только проста в сборке, но и легко устанавливается и получает точные точки срабатывания при различных заданных уровнях температуры. Настройка может производиться через два дискретных переменных резистора.

Как работают инкубаторы

Инкубатор — это система, в которой яйца птиц/рептилий вылупляются искусственным путем путем создания среды с регулируемой температурой. Здесь температура точно оптимизируется, чтобы соответствовать естественному уровню температуры инкубации яиц, что становится наиболее важной частью всей системы.

Преимуществом искусственной инкубации является более быстрое и более здоровое производство цыплят по сравнению с естественным процессом.

Диапазон чувствительности

Диапазон чувствительности довольно хороший от 0 до 110 градусов Цельсия. Переключение конкретной нагрузки при различных пороговых уровнях температуры не обязательно требует наличия сложных конфигураций в электронной схеме.
Здесь мы обсуждаем простую процедуру изготовления электронного термостата для инкубатора. Этот простой электронный термостат инкубатора очень точно определяет и активирует выходное реле при различных заданных уровнях температуры от 0 до 110 градусов Цельсия.

Недостатки электромеханических термостатов

Обычные электромеханические датчики температуры или термостаты не очень эффективны по той простой причине, что их нельзя оптимизировать с помощью точных точек срабатывания.

Обычно эти типы датчиков температуры или термостатов в основном используют широко распространенную биметаллическую пластину для фактических операций отключения.

Когда измеряемая температура достигает пороговой точки этого металла, он изгибается и изгибается.

Поскольку электричество к нагревательному устройству проходит через этот металл, его коробление приводит к разрыву контакта и, таким образом, прерыванию подачи питания к нагревательному элементу — нагреватель выключается, и температура начинает падать.

По мере снижения температуры биметалл начинает выпрямляться до своей первоначальной формы. В момент, когда он принимает прежнюю форму, подача электроэнергии на нагреватель восстанавливается через его контакты, и цикл повторяется.

Однако точки перехода между переключениями слишком длинные и непоследовательные, и поэтому ненадежны для точных операций.

Представленная здесь простая схема инкубатора абсолютно свободна от этих недостатков и обеспечивает сравнительно высокую степень точности операций верхнего и нижнего отключения.

Перечень деталей

• R1 = 2k7,
• R2, R5, R6 = 1K
• R3, R4 = 10K,
• D1—D4 = 1N4007,
• , D14 = 9006 9003 0035
• Р1 = 100K,
• VR1 = 200 Ом, 1 Вт,
• C1 = 1000 мкФ/25 В,
• T1 = BC547,
• T2 = BC557,IC = 741,
• OPTO = LED/LDR Combo.
• Реле = 12 В, 400 Ом, SPDT.

Работа цепи

Мы знаем, что каждый полупроводниковый электронный компонент меняет свою электропроводность в зависимости от изменения температуры окружающей среды. Это свойство используется здесь, чтобы заставить схему работать как датчик температуры и контроллер.

Диод D5 и транзистор T1 вместе образуют дифференциальный датчик температуры и сильно взаимодействуют друг с другом при изменении соответствующей температуры окружающей среды.

Также, поскольку D5 действует как эталонный источник, пребывание на уровне температуры окружающей среды следует держать как можно дальше от T1 и на открытом воздухе.

Потенциометр VR1 может использоваться извне для оптимизации опорного уровня, естественно установленного D5.

Теперь предположим, что D5 находится на относительно фиксированном уровне температуры (окружающей среды), если рассматриваемая температура вокруг T1 начинает расти, после определенного порогового уровня, установленного VR1, T1 начнет насыщаться и постепенно начнет проводить.

Как только он достигнет прямого падения напряжения светодиода внутри оптопары, он начнет светиться соответственно ярче по мере повышения вышеуказанной температуры.

Интересно, что когда светодиодный свет достигает определенного уровня, далее установленного P1, IC1 улавливает это и мгновенно переключает свой выход.

T2 вместе с реле также реагируют на команду ИС и, соответственно, срабатывают для отключения нагрузки или соответствующего источника тепла.

Как сделать оптопару LED/LDR?

Сделать самодельный оптический LED/LDR на самом деле очень просто. Отрежьте кусок доски общего назначения размером примерно 1 на 1 дюйм.

Согните провод LDR возле его «головы». Также возьмите зеленый КРАСНЫЙ светодиод, согните его так же, как LDR (см. рисунок и нажмите, чтобы увеличить).

Вставьте их на печатную плату так, чтобы точка линзы светодиода касалась чувствительной поверхности LDR и была обращена лицом к лицу.

Припаяйте выводы со стороны дорожек печатной платы; не отрезайте оставшуюся лишнюю часть свинца.
Накройте сверху непрозрачной крышкой и убедитесь, что она не пропускает свет. Края желательно заклеить непрозрачным герметизирующим клеем.

Дать высохнуть. Ваша самодельная оптопара на основе светодиода/резонатора готова и может быть закреплена на основной печатной плате с ориентацией выводов, выполненной в соответствии со схемой схемы термостата электронного инкубатора.

Обновление:

После тщательного исследования стало очевидно, что указанную выше оптопару можно полностью исключить из предложенной схемы контроллера инкубатора.

Вот модификации, которые необходимо сделать после устранения опт.

R2 теперь напрямую соединяется с коллектором T1.

Соединение контакта № 2 IC1 и P1 соединяется с указанным выше соединением R2/T1.

Вот и все, более простая версия теперь полностью готова, значительно улучшена и проще в обращении.

Пожалуйста, ознакомьтесь с сильно упрощенной версией приведенной выше схемы:

Добавление гистерезиса к приведенной выше схеме инкубатора

В следующих параграфах описывается простая, но точная регулируемая схема контроллера температуры инкубатора со специальной функцией управления гистерезисом. Идея была запрошена Dodz, давайте узнаем больше.

Технические характеристики

Здравствуйте, сэр,

Добрый день. Я хочу сказать, что ваш блог очень информативный, помимо того факта, что вы также очень полезный блогер. Большое спасибо за такие замечательные вклады в этот мир.

На самом деле, у меня есть небольшая просьба, и я надеюсь, что это не слишком обременяет вас. Я искал аналоговый термостат для своего самодельного инкубатора.

Я узнал, что существует, наверное, дюжина способов сделать это с использованием различных датчиков, таких как термисторы, биметаллическая пластина, транзисторы, диоды и так далее.

Я хочу построить один, используя любой из этих методов, но я считаю, что диодный метод является лучшим для меня из-за доступности компонентов.

Однако мне не удалось найти схемы, с которыми мне было бы удобно экспериментировать.

Существующая схема хороша, но в ней мало что можно сказать о настройке высоких и низких уровней температуры и регулировке гистерезиса.

Я хочу сделать термостат с диодным датчиком с регулируемым гистерезисом для самодельного инкубатора. Этот проект предназначен для личного пользования и для наших местных фермеров, занимающихся разведением уток и домашней птицы.

По профессии я агроном. В качестве хобби я изучал (очень базовый курс профессионального обучения) электронику. Я могу читать схемы и некоторые компоненты, но не очень много. Я надеюсь, что вы можете сделать мне эту схему. Наконец, я надеюсь, что вы можете сделать более простые объяснения, особенно по установке температурных порогов и гистерезиса.

Большое спасибо и еще больше вам сил.

Дизайн

В одном из моих предыдущих постов я уже обсуждал интересную, но очень простую схему термостата инкубатора, в которой используется недорогой транзистор BC 547 для определения и поддержания температуры инкубации.

В схему включен еще один датчик в виде диода 1N4148, однако это устройство используется для формирования опорного уровня для датчика BC547.

Диод 1N4148 измеряет температуру окружающего воздуха и, соответственно, «информирует» датчик BC547 о необходимости соответствующей настройки пороговых значений. Таким образом, зимой порог будет сдвинут в более высокую сторону, чтобы в инкубаторе было теплее, чем в летние сезоны.

Вроде бы в схеме все идеально, кроме одной проблемы, а именно гистерезисного фактора, который там полностью отсутствует.

Без эффективного гистерезиса схема будет реагировать быстро, заставляя лампу нагревателя переключаться с высокой частотой на пороговых уровнях.

Кроме того, добавление функции управления гистерезисом позволит пользователю вручную установить среднюю температуру в отделении в соответствии с индивидуальными предпочтениями.

На следующей диаграмме показана модифицированная конструкция предыдущей схемы, здесь, как мы видим, резистор и потенциометр установлены между контактами № 2 и № 6 микросхемы. Потенциометр VR2 можно использовать для регулировки времени выключения реле в соответствии с желаемыми предпочтениями.

Это дополнение делает схему практически идеальной конструкцией инкубатора.

Перечень деталей

• R1 = 2k7,
• R2, R5, R6 = 1K
• R3, R4, R7 = 10K,
• D1—D4 = 1N4007,

  D 9 ,

• P1 = 100 кОм, VR1 = 200 Ом, 1 Вт,
• VR2 = 100 кОм, потенциометр
• C1 = 1000 мкФ/25 В,
• T1 = BC547,
• T2 = BC557, IC = OPTO 734, 9003 о.
• Реле = 12 В, 400 Ом, SPDT.

Термостат инкубатора с датчиком температуры LM35

В этой статье объясняется очень простая схема термостата контроллера температуры инкубатора для яиц с использованием микросхемы LM 35 IC. Давайте узнаем больше.

Важность среды с контролируемой температурой

Любой, кто имеет отношение к этой профессии, поймет важность схемы регулятора температуры, которая должна быть не только разумной по цене, но и иметь такие функции, как точный контроль температуры и регулируемые вручную диапазоны, в противном случае инкубация может серьезно пострадать. , уничтожая большую часть яиц или развивая недоношенное потомство.

Я уже обсуждал простую в сборке схему термостата инкубатора в одном из своих предыдущих постов, здесь мы познакомимся с парой систем инкубаторов, имеющих более простые и удобные процедуры настройки.

Первая конструкция, показанная ниже, использует операционный усилитель и схему термостата на основе LM35 IC, и это действительно выглядит довольно интересно из-за очень простой конфигурации:

Идея, представленная выше, выглядит самоочевидной, в которой IC 741 сконфигурирован как компаратор
с его инвертирующим контактом № 2. Входной контакт оснащен регулируемым эталонным потенциометром, в то время как другой неинвертирующий контакт № 3 подключен к выходу датчика температуры IC LM35

Эталонный потенциометр используется для установки температурного порога, при котором операционный усилитель выход должен быть высоким. Это означает, что как только температура вокруг LM35 превысит желаемый пороговый уровень, его выходное напряжение станет достаточно высоким, чтобы заставить вывод № 3 операционного усилителя превысить напряжение на выводе № 2, установленное потенциометром. Это, в свою очередь, приводит к повышению уровня выходного сигнала операционного усилителя. Результат отображается нижним КРАСНЫМ светодиодом, который теперь горит, а зеленый светодиод гаснет.

Теперь этот результат можно легко интегрировать с каскадом драйвера транзисторного реле для включения/выключения источника тепла в ответ на указанные выше триггеры для регулирования температуры инкубатора.

Ниже показан стандартный драйвер реле, в котором база транзистора может быть соединена с выводом № 6 операционного усилителя 741 для необходимого контроля температуры инкубатора.

Управляющий каскад реле для переключения нагревательного элемента

Регулятор температуры инкубатора Термостат со светодиодным индикатором

В следующем дизайне мы видим еще одну схему термостата контроллера температуры инкубатора с использованием драйвера светодиодов IC LM3915

В этом дизайне IC LM3915 сконфигурирован как индикатор температуры через 10 последовательных светодиодов, а также те же распиновки используются для включения. /OFF переключение нагревательного устройства инкубатора для целевого контроля температуры инкубатора.

Здесь R2 установлен в виде горшка и представляет собой ручку регулировки порогового уровня и используется для настройки операций переключения температуры в соответствии с желаемыми характеристиками.

Датчик температуры IC LM35 можно увидеть подключенным к входному контакту № 5 IC LM3915. С повышением температуры вокруг микросхемы LM35 светодиоды начинают переключаться от вывода №1 к выводу №10.

Предположим, что при комнатной температуре загорается светодиод №1, а при более высокой температуре отсечки загорается светодиод №15 по мере выполнения последовательности.

Это означает, что вывод №15 можно считать пороговым выводом, после которого температура может быть небезопасной для инкубации.

Интеграция отключения реле реализована в соответствии с приведенным выше соображением, и мы видим, что база транзистора может получать питание смещения только до вывода №15.

Следовательно, пока последовательность IC находится в пределах контакта № 15, реле остается сработавшим, а нагреватель остается включенным, однако, как только последовательность пересекает контакт № 15 и достигает контакта № 14, контакта № 13 и т. д. , питание смещения транзистора отключается, и реле возвращается в положение N/C, после чего нагреватель ВЫКЛЮЧАЕТСЯ… до тех пор, пока температура не нормализуется и последовательность не восстановится обратно ниже вывода № 15.

Описанный выше последовательный дрейф вверх/вниз продолжает повторяться в зависимости от температуры окружающей среды, и нагревательный элемент включается/выключается, поддерживая почти постоянную температуру инкубатора в соответствии с заданными спецификациями.
