Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

• Компенсационный механизм.
• Шток.
• Разъемное соединение.
• Золотник.
• Чувствительный элемент.
• Термостатический элемент.
• Клапан термостатический.
• Шкала настройки.
• Накидная гайка.
• Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

• Наружная температура.
• Проветривание или сквозняк.
• Солнечный свет.
• Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

• С закрытой логикой.
• С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

• Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
• Отсоединяется отрезанный трубопровод и запорное устройство.
• Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
• В пробки радиатора заворачиваются хвостовики.
• На выбранное место устанавливается трубная обвязка.
• Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

• В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
• В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
• Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
• Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
• После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
• Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

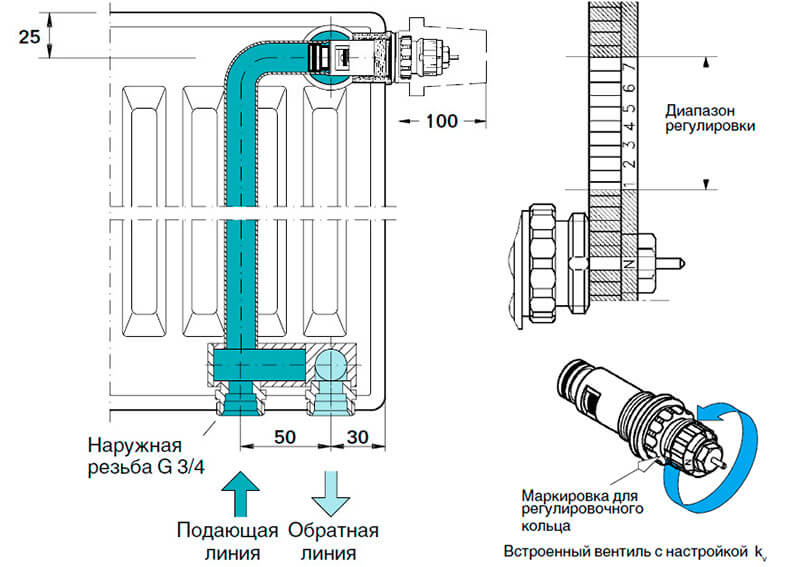

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

1. Вентиль всегда ставится только на подающем трубопроводе.
2. Соблюдайте направление потока, указанное в паспорте на изделие.
3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Рекомендуем:

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать Как выбрать предохранительный клапан сброса давления в котле Как подобрать трехходовой клапан для теплых полов и дровяного котла

Системы отопления > Как выбрать и установить терморегуляторы на батареи отопления

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

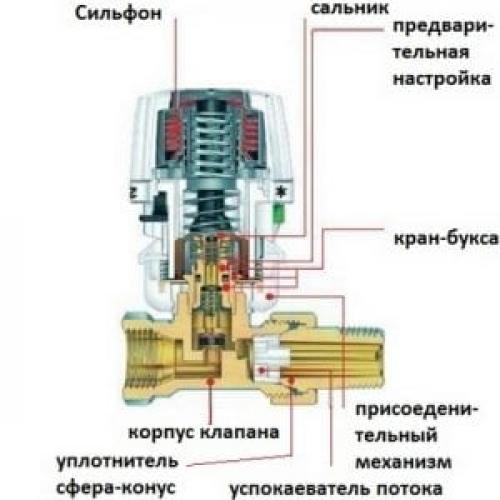

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei, http://cotlix. com/termoregulyator-dlya-radiatorov

Как вам статья?

установка и принцип работы, характеристики, какой выбрать

Содержание:

1. Предназначение терморегулятора для радиатора отопления
2. Принцип работы
3. Технические характеристики
4. Материалы для изготовления терморегуляторов
5. Конструкция терморегулятора для батареи отопления
6. Типы регуляторов температуры
7. Термоклапан: устройство, виды, способы установки
8. Термоголовка: виды, способы регулировки, преимущества и недостатки
9. С ручной регулировкой
10. Автоматическая
11. Электронная
12. Способ установки
13. Какой терморегулятор выбрать
14. Установка на радиатор отопления
15. Регулировка температуры
16. Обслуживание
17. Популярные модели производителей

В отопительный сезон зачастую батареи в квартирах греют так, что приходится постоянно открывать форточки. При этом жильцам становится более комфортно, но по сути они отапливают улицу за свой счет. Терморегулятор для радиатора отопления поможет улучшить температурный режим в помещении, а также снизить расходы на обогрев, если счета за отопление выставляются по приборам учета.

В рамках государственной программы «Энергосбережение» установка регулирующей трубопроводной арматуры является неотъемлемой частью индивидуального и массового строительства. Терморегуляторы могут использоваться как в одно-, так и в двухтрубных системах отопления в домах любой этажности, возраста и назначения.

Единственное ограничение — чугунные батареи. Они обладают тепловой инерцией — долго разогреваются и остывают. Поэтому терморегулятор не может работать так же эффективно, как на биметаллических или стальных отопительных приборах.

Предназначение терморегулятора для радиатора отопления

В частных домах с индивидуальной котельной можно увеличить или уменьшить температуру теплоносителя по своему усмотрению. В квартирах с центральным отоплением данное действие к сожалению невозможно. В системе циркулирует нагретый теплоноситель, температура которого практически не зависит от желания жильцов. Это нормативная величина, ее обеспечивают ТЭЦ и бойлерные, обслуживающие несколько домов или кварталов.

Какие радиаторы отопления лучше ставить в квартире – на какие аспекты обращаем внимание во время выбора, ТОП – 17 батарей.

Тепловое оборудование не может чутко реагировать на температурные колебания на улице, поэтому при оттепелях или раннем приходе весны возможен перегрев помещений. Это неблагоприятно отражается на самочувствии жильцов, а также приводит к перерасходу недешевых энергоносителей.

Но сделать температуру воздуха в комнате комфортной и поддерживать ее в стабильном состоянии, несмотря на изменения погоды, вполне реально.

Для этого на радиаторы устанавливаются терморегуляторы, с помощью которых можно задать необходимую теплоотдачу каждого отопительного прибора или целых групп батарей.

По нормативам СанПиН 2.1.2. 2645-10 комфортными считаются температуры:

• в жилых комнатах — 20-22°С;
• на кухне — 19-21°С;
• в ванной и совмещенном санузле — 22-24°С.

Установка необходимого уровня обогрева с помощью терморегулятора — наиболее простой способ поддерживать заданный температурный режим в каждом помещении. А благодаря автономной настройке сделать это можно не вмешиваясь в работу всей отопительной системы.

Принцип работы

Терморегулятор для радиатора отопления — трубопроводная арматура, которая может изменять количество проходящего через просвет трубы теплоносителя, обеспечивая нужную тепловую мощность. При этом увеличить теплоотдачу он не способен, только уменьшить. Если батареи греют плохо, то смысл производить установку терморегулятора нет.

Температурные регуляторы устанавливаются, как правило, на подачу. Режим выставляется в зависимости от желаемой температуры воздуха. Регулировка производится механическим поворотом ручки с градуированной шкалой или при помощи программного блока.

При нагревании терморегулятора выше заданного регистра происходит срабатывание чувствительного температурного клапана. Подача теплоносителя снижается, и радиатор остывает. При обратном процессе, когда температура упала ниже установленной нормы, клапан открывается. Теплоноситель начинает поступать в батарею более интенсивно, воздух в помещении нагревается. Таким образом, постоянные комфортные условия поддерживается практически без участия человека.

Технические характеристики

Для терморегуляторов, не использующих электроэнергию, разработан нормативный документ — ГОСТ 30815-2002. Он устанавливает предельные характеристики с учетом номинальных параметров сетей отопления, принятых на территории нашей страны:

• максимальная температура теплоносителя — 120°С;
• избыточное давление — 1,0 МПа;
• температура воздуха в помещении — 5-45°С;
• влажность — 30-80%;
• время срабатывания — не более 40 мин.

Направление потока теплоносителя в термостате радиатора отопления обозначается на корпусе. Обратная установка не допускается.

Термостат — это прибор, позволяющий поддерживать температуру в заданных параметрах за счет использования терморегулятора. Устройство применяется в холодильниках, отопительных приборах и пр.

Терморегулятор должен отвечать требованиям надежности:

• при опрессовке выдерживать давление не менее 1,5 МПа без утечек;
• допускать замену штока без спуска теплоносителя из системы;
• терморегулятор должен не трескаться и не раскалываться при изгибающих нагрузках на корпус.

Рукоятка должна быть прочной, уплотнение штока герметичным. Чтобы регулировка производилась без больших усилий, при вращении ручки крутящий момент не должен превышать 2,0 Нм.

В технической документации на свою продукцию изготовитель обязан указать:

1. Диапазон настройки;
2. Минимальное давление теплоносителя в системе;
3. Минимальный перепад давления на клапане;
4. Номинальный поток;
5. Гидравлические характеристики клапана;
6. Функции защитного колпачка.

В случае, когда терморегулятор предусматривает предварительную настройку, должна указываться индикация и соответствующая ей величина потока.

Материалы для изготовления терморегуляторов

Поверхности, которые соприкасаются с нагретым теплоносителем, испытывают большие разрушающие нагрузки. Они изготавливаются из устойчивых к коррозии сплавов — бронзы или латуни.

Уплотнительные элементы терморегуляторов производятся из фторопластов, выдерживающих нагрев без деформаций. Рукоятки — из полиамида, полипропилена, полистирола. Внутри должны предусматриваться стальные закладные детали для прочного соединения со шпинделем. ГОСТ разрешает применение и других материалов, характеристики которых отвечают необходимым требованиям по надежности и долговечности.

Конструкция терморегулятора для батареи отопления

Терморегулятор на батарею представляет собой двухходовой регулирующий клапан. Его преимущество перед обычным шаровым краном — возможность не только перекрывать движение теплоносителя по трубе, но и плавно изменять его интенсивность. В конструкции предусмотрено 2 части:

• съемная термостатическая головка;
• термоклапан, который устанавливается непосредственно в просвет трубы.

Термостатическая головка — это герметичный цилиндр с пластиковой рукояткой и встроенным сильфоном — упругой оболочкой, наполненной рабочим веществом. Таким веществом может выступать жидкость или газ с высоким температурным расширением — ацетон, толуол, газоконденсат. Они чрезвычайно чувствительны к нагреву, реагируя резким увеличением объема.

Термоголовки производятся съемными. Поэтому их можно устанавливать вместе с различными клапанами, которые подходят для конкретной отопительной системы. В качестве теплоносителя должны использоваться незамерзающие жидкости или специально очищенная вода, поскольку устройства чрезвычайно чувствительны к загрязнению.

Типы регуляторов температуры

Согласно ГОСТ 30815-2002 терморегуляторы классифицируются на 4 группы:

• встроенный датчик и регулятор температуры;
• встроенный только регулятор, а датчик дистанционный;
• дистанционный и регулятор, и датчик;
• регулятор расположен отдельно, датчик дистанционный.

Преимущества встроенных датчиков — компактность, простая установка. Недостаток — влияние на эффективность работы окружающих предметов. Если датчик на трубе отопления стоит вертикально, или рядом висит плотная штора, чувствительный элемент быстро разогревается, и клапан срабатывает раньше времени.

Также датчик может некорректно функционировать, если вместе с радиатором он расположен в нише или вблизи подоконника. Как правильно подключить терморегулятор со встроенным датчиком всегда указывается в инструкции производятеля, которой нужно строго придерживаться.

Дистанционные датчики не испытывают непосредственного воздействия радиатора, что приводит к более точному поддержанию установленного режима. Закрепить радиаторный термодатчик можно на расстояние до 8-10 м для измерения градусов в любой точке помещения. Соединяется он с термоклапаном капиллярной трубкой, которая передает подвижному штоку давление от чувствительного элемента датчика.

Термоклапан: устройство, виды, способы установки

Термоклапан — это исполнительный механизм, работа которого осуществляется от воздействия с термостатической головки. По конструкции он бывает угловой, проходной и трехосевой правый или левый. Для изготовления используется латунь или бронза. Для дополнительной защиты от коррозии применяется хромирование или никелирование. Снаружи запорный вентиль может быть покрыт эмалью, что придает ему более эстетичный и благородный вид.

Для однотрубных и двухтрубных систем выпускаются разные клапана. Они различаются гидравлическими характеристиками, поскольку для одноконтурных трубопроводов требуется арматура повышенного проходного сечения.

Для однотрубного отопления, которое постепенно заменяются более экономичным и комфортным двухтрубным, ассортимент термоклапанов совсем небольшой, всего около 2-3 моделей. Основной объем продаж — 97-99% — это арматура для двухтрубных систем отопления.

Термоголовка: виды, способы регулировки, преимущества и недостатки

Главная функция термоголовки — считывать информацию о температуре окружающей среды и регулировать работу термоклапана. За первую часть задачи отвечает термодатчик, вторая решается разными способами.

Как устроен и как работает терморегулятор для радиаторов. Подключение термоголовки к термоклапану

Смотрите это видео на YouTube

С ручной регулировкой

Это самая простая модель, где режим изменяется поворотом термовентиля вручную, что является достаточно медленным и трудоемким процессом. Каждый раз при изменении погоды нужно находить оптимальную температуру опытным путем и ждать, пока в комнате станет комфортно.

Еще один недостаток ручной регулировки — невозможно установить экономичный режим. В отсутствие регулировки, отопление будет работать на постоянной мощности, что часто неоправданно.

Автоматическая

Это более совершенный способ, позволяющий создать оптимальные условия с учетом пожеланий жильцов. Шкала термоголовки устанавливается в соответствии с выбранным режимом, а для корректировки микроклимата не требуется каких-либо вмешательств со стороны человека. Терморегулятор будет сам следить за изменением температуры и производить необходимые операции по ее поддержанию.

По сравнению с ручной регулировкой, автоматический способ более прогрессивный. Он позволяет сэкономить расход энергоресурсов и сохранить благоприятные условия в помещении в любую погоду.

Электронная

Это самый перспективный вид терморегуляторов, поскольку имеет возможность не только задать нужную температуру, но буквально расписать ее по дням или даже часам. С помощью электронного блока с микропроцессором управлять термоклапаном достаточно легко — программирование занимает всего несколько секунд.

Электронные регуляторы для батареи отопления работают от аккумуляторов, которые нужно менять 1-2 раза в год, или от домовой сети на 220В. Очень часто приспособление используется в системе «умный дом» как один из главных компонентов для создания комфорта.

Экономическая выгода применения электронных терморегуляторов очевидна — отпускаемая тепловая энергия расходуется рационально. Если днем хозяева на работе, отопление работает по минимуму. Вечером, когда все в сборе, программа включит более интенсивный обогрев.

Способ установки

По конструкции термоклапаны бывают прямыми и угловыми, соответственно устанавливаются на линейном участке трубы или повороте. Выбор способа монтажа зависит от конфигурации трубопровода, а также возможности снизить влияние радиатора на чуткий термоэлемент.

При прямой установке выступающая термоголовка должна быть направлена внутрь помещения. К этому нужно быть готовым, поскольку иногда она мешает или привлекает внимание. Если термоклапан угловой, термоголовка может располагаться вертикально или по оси подачи вдоль стены.  Этот вариант практически не создает помех, но для прямых участков не подходит.

Смотрите это видео на YouTube

Какой терморегулятор выбрать

При выборе регулятора температуры на батарею отопления нужно учитывать:

1. Пропускную способность клапана. При однотрубной системе она должна быть максимальной, чтобы дополнительно не увеличивать гидростатическое давление.
2. Вид вещества, наполняющего термоголовку. Газовые или жидкостные модели различаются временем срабатывания. Более скоростные газовые, они быстрее реагируют на изменения.
3. Способ установки. Радиатор отопления можно подключить как на прямом участке, так и угловом. Для этого клапан должен иметь соответствующую конструкцию.
4. Нужен ли выносной датчик. Его можно расположить в любом месте помещения, что позволит получать более точную информацию о состоянии окружающей среды и выбирать оптимальный режим обогрева.
5. Соответствие диаметра термоклапана сечению трубы. Термоголовка может быть любая, поскольку она просто устанавливается в предназначенное для этого посадочное место на клапане.
6. Точность задания режима, возможность программирования. Если необходимо поддерживать разную температуру в течение дня, лучше выбирать терморегуляторы с электронной начинкой. К тому же это поможет сэкономить энергоресурсы.
7. Репутацию изготовителя. Известные бренды тщательно следят за качеством продукции и предоставляют гарантии, поэтому не стоит покупать изделия «ноу-нейм» без опознавательных знаков и технической документации.

Если в доме есть маленькие дети или возможен доступ к радиатору посторонних лиц, рекомендуется использовать антивандальные терморегулирующие устройства с защитным кожухом. Это предотвратит самовольную настройку, а также убережет чувствительную арматуру от повреждений.

Установка на радиатор отопления

Терморегуляторы для радиатора отопления. Подключение термоголовки и термостатического клапана

Смотрите это видео на YouTube

Для работы понадобятся:

• терморегулятор;
• труба из металлопластика сечением 20 мм;
• тройник с резьбой 1/2″ — 2 шт.;
• металлопластиковый фитинг-американка — 6 шт.;
• шаровый кран — 2 шт;
• гаечные ключи;
• обмотка;
• силиконовый герметик;
• рулетка;
• карандаш;
• острый нож.

Этапы установки:

1. Слить воду из участка отопительной системы, где стоит батарея. Раскрутить старое соединение, очистить от остатков обмотки, чтобы резьба была хорошо видна.

2. Нижнее соединение обработать таким же образом.

3. Чтобы было удобнее, рекомендуется снять радиатор и положить его горизонтально. Чтобы вытащить трубку подачи, потребуется 2 ключа — одним нужно придерживать футорку, вторым раскручивать соединение.

4. Отверткой или ножом удалить старое уплотнение из резьбы радиатора.

5. Собрать узел из байпаса (перемычки), шарового крана и терморегулятора. Для этого необходимо промазать силиконовым герметиком резьбу обжимного фитинга, скрутить вместе 2 тройника и 2 ниппеля, присоединить к ним терморегулятор и шаровый кран. В тройник установить муфты для перехода с пластика на металл. Вкрутить узел в радиатор.

6. Нижнее соединение скрутить из тройника и шарового крана, установить в батарею.

7. Замерить расстояние между фитингами (без учета гаек) и отрезать кусок трубы для байпаса.

8. На кромках трубы снять фаску с помощью калибратора, надеть гайки и обжимные кольца, присоединить к верхнему и нижнему узлу. Байпас установлен.

9. Повесить радиатор отопления на свое место. При установке терморегулятора не забывать, что ручка не должна находиться в зоне, где отсутствует циркуляция воздуха.

Регулировка температуры

регулировка клапана и терморегулятора тепловой батареи

Смотрите это видео на YouTube

Чтобы правильно настроить терморегулятор, нужно:

• ключ для крана Маевского;
• узкогубцы или плоскогубцы;
• комнатный термометр.

Перед настройкой отопление должно быть выключено, а окна и двери закрыты, чтобы исключить утечки тепла. Регулировку рекомендуется начинать с наиболее холодного помещения.

Предварительно рекомендуется сбросить воздух из радиатора с помощью крана Маевского, для чего воспользоваться специальным ключом.

Порядок действий:

1. Включить отопление.
2. Установить максимальный режим, дождаться, когда температура в помещении стабилизируется и запомнить ее значение.
3. Перекрыть запорный клапан. Когда радиатор немного остынет и в комнате станет комфортно, измерить температуру.
4. Поворачивать рукоятку регулятора до тех пор, пока из радиатора не послышится шум воды. Поверхность должна стать теплой.

Зафиксировать положение шкалы термоголовки, при котором температура оптимальна. Настройка почти завершена. Если в комнате еще есть радиаторы, осталось отрегулировать их теплоотдачу. Чтобы между отопительными приборами не возник конфликт, используются балансировочные (шаровые) краны.

Обслуживание

Качественные терморегуляторы из строя выходят редко. Причиной могут быть неправильная установка, неподготовленная вода, образование засоров. Производители устройств в инструкции по эксплуатации дают рекомендации по обслуживанию, которых нужно придерживаться:

• не реже раза в месяц контролировать температуру настройки;
• установить перед регулятором сетчатый фильтр и регулярно его очищать от загрязнений;
• раз в 6 месяцев при наличии приборов учета проверять утечки при закрытом клапане и потери напора в системе отопления при полностью открытом, сравнивая их с величинами, полученными при пусконаладочных работах.

При закипании клапана осадок нужно счистить с затвора и седла. Если причиной дисфункции стало механическое повреждение термоэлемента, ремонт уже невозможен, регулятор подлежит замене.

Популярные модели производителей

По анализу продаж в специализированных магазинах, которые реализуют оборудование для отопления, наибольшим спросом пользуются модели терморегуляторов следующих брендов:

• VALTEC, Италия;
• Oventrop, Германия;
• Danfoss, Дания;
• IMI Heimeier RTL, Германия;
• Verol, Германия.

При соблюдении правил монтажа и эксплуатации продукция этих изготовителей бесперебойно служит в течение многих лет. Ограничивая избыточный расход теплоносителя, термостаты контролируют температурные условия и позволяют снизить потребление энергоресурсов без вреда для комфорта.

Как работает термостат

Скромный термостат центрального отопления для многих из нас представляет собой устройство, которое настраивается на одну температуру, и к которому редко прикасаются снова – до тех пор, пока комнатная температура устраивает всех в доме. Тем не менее, полезно знать, что делает ваш термостат, как он работает с вашим котлом и радиаторами, какие существуют различные типы и как вы можете сэкономить на счетах за отопление, просто внеся небольшие изменения в его настройки. Читайте дальше, чтобы узнать свой термостат немного лучше.

Ваш термостат является важным компонентом в работе вашей системы центрального отопления. Фактически, он управляет всей системой, считывая/измеряя температуру окружающей среды в вашем доме, а затем включая или выключая котел, чтобы поддерживать заданную вами температуру.

Как работает термостат

Например, это означает, что если вы установите термостат на 21ºC, а температура в вашем доме упадет ниже 21ºC, термостат включит отопление, чтобы нагреть его. Когда температура достигает 21ºC, термостат снова выключает нагрев, чтобы не тратить энергию впустую.

Два основных различных типа термостатов

Какой тип термостата у вас есть? Два основных типа термостатов:

• Традиционные аналоговые датчики температуры

В механическом термостате используются две металлические полоски, склеенные вместе в так называемую биметаллическую полоску в датчике термостата. Когда температура в доме повышается и понижается, два разных типа металла расширяются и сжимаются, и это включает и выключает электрическую цепь, подключенную к вашей системе отопления. Они менее точны, чем цифровой термостат — иногда температура может варьироваться на целых 5 градусов — но некоторые домовладельцы предпочитают их из-за их доступности и простоты использования.

• Более современные цифровые термостаты

Цифровые термостаты имеют гораздо более чувствительные электронные датчики, которые считывают температуру в помещениях и контролируют нагрев, чтобы поддерживать ее в пределах 1 градуса от выбранной вами настройки.

Вы также можете приобрести электромеханические термостаты, как механические, так и цифровые.

Для настройки вашего термостата полезно знать, какой у вас тип термостата и как они отправляют информацию на ваш котел. Например:

• Некоторые цифровые термостаты являются беспроводными и работают от батареек
• Механические и некоторые цифровые термостаты подключаются проводами к вашему котлу
• Программируемые термостаты могут включать отопление в определенное время дня в соответствии с вашим графиком

Что такое интеллектуальный термостат?

Цифровые термостаты включают в себя интеллектуальные термостаты, которыми управляет ваш смартфон, что позволяет вам регулировать температуру в вашем доме, где бы вы ни находились. Некоторые также могут использовать машинное обучение, чтобы адаптироваться к вашей повседневной жизни. Прочтите наше подробное руководство по умным термостатам, включая Google Nest, Ecobee и Hive.

Как настроить термостат

Всегда следуйте инструкциям или руководству, прилагаемым к новому термостату. Тем не менее, ниже приведены несколько полезных советов по настройке термостата:

• Установите новый термостат в той части дома, где воздух циркулирует довольно свободно — в прихожей будет безопаснее. Убедитесь, что это место не находится под постоянным солнечным светом и не находится за занавеской, иначе он не сможет точно определить температуру.
• Чтобы настроить его, установите термостат на самую низкую температуру, которую вы считаете комфортной. Для большинства людей это примерно от 18 до 21ºC. Помните, что каждый 1 ºC, на который вы повышаете температуру, добавляет около 3% к вашему счету за отопление.
• Не трогай этот циферблат! Вам может показаться заманчивым включить термостат в холодные дни, но не делайте этого. Термостат предназначен для того, чтобы ощущать более холодную погоду и соответствующим образом управлять нагревом. Он должен регулировать температуру окружающей среды до той, которую вы установили. Однако вы можете запрограммировать включение отопления на более раннее время, так как в холодный день для прогрева дома может потребоваться больше времени.
• С программируемым термостатом вы можете установить как температуру, так и время, чтобы вы могли контролировать температуру в разное время дня. Это означает, что вы можете экономить электроэнергию, когда находитесь на работе, но при этом успевать включать ее непосредственно перед возвращением домой.

Как проверить, работает ли мой термостат

1. Проверить, не разрядились ли батарейки

Большинство цифровых термостатов питаются от батареек (AA или AAA). Замените их свежим комплектом и проверьте еще раз.

2. Проверьте цепь питания

Если ваш термостат питается от электрической цепи, проверьте блок предохранителей или автоматические выключатели. Если они сработали, включите их снова и посмотрите, заработает ли ваш термостат. Если нет, возможно, вам придется вызвать электрика.

Очистка термостата

Пыль и грязь могут скапливаться внутри термостата, поэтому рекомендуется периодически его чистить:

1. Отключите питание цепи термостата, если она включена, или извлеките батарейки. .
2. Часто термостат можно открыть, а для его очистки может потребоваться отвинтить лицевую панель.
3. Аккуратно очистите его сухой чистой кистью или аналогичной мягкой щеткой. Сжатый воздух тоже работает.

Как работает радиаторный термостат?

Термостатический вентиль радиатора (TRV) представляет собой цилиндрический манометр, который находится на одной стороне радиатора в нижней части с номерами, обычно в диапазоне от 0 до 6. Эти TRV позволяют вам контролировать уставку каждого отдельного радиатора, который они у вас установлены. к. Это означает, например, что вы можете включить все свои радиаторы в доме, кроме тех, которые находятся в комнатах, которые редко используются, экономя энергию и деньги.

Как заменить термостат

Если вы хотите заменить аналоговый термостат цифровым или интеллектуальным термостатом, эта работа не для новичков. Это требует непревзойденной электробезопасности, поэтому никогда не пытайтесь заменить термостат, если вы не уверены, что знаете правила безопасного обращения с электричеством. Если вы хорошо разбираетесь в цепи, следуйте нашему подробному руководству «Как заменить термостат».

Нужен квалифицированный инженер?

Мы уже в пути. В HomeServe работают команды сертифицированных инженеров по газовой безопасности и специалистов по дому, которые могут выполнить разовый ремонт вашей системы электроснабжения, водопровода и отопления. Мы также являемся экспертами в установке котлов — мы можем установить их всего за 48 часов с момента покупки, если вы свяжетесь с нами сегодня.

Часто задаваемые вопросы

Как работает термостат в доме?

Бытовой термостат управляет всей вашей системой центрального отопления, считывая/определяя температуру окружающей среды в вашем доме, а затем включая или выключая котел, чтобы поддерживать заданную вами температуру.

Как работает термостат?

Аналоговый термостат содержит металлические полоски, которые расширяются и сжимаются и включают и выключают отопление. Цифровой термостат имеет более точный электронный датчик.

Вы включаете или опускаете термостат для охлаждения?

После установки термостата установите на нем самую низкую температуру, которую вы считаете комфортной. Для большинства людей это будет от 18 до 21ºC. Вам не нужно прикасаться к нему — это работа термостата, чтобы поддерживать температуру на выбранном вами уровне.

Как заменить батарейки термостата

Поиск:

Как заменить батарейки в термостате

Подобно любому прибору или инструменту, питающемуся от батареек, батарейки в термостате необходимо время от времени менять. Здесь мы рассмотрим, как вы узнаете, когда батареи разряжены, как их заменить в обычных термостатах и ​​что произойдет, если вы позволите батареям разрядиться.

Как определить, что батареи термостата разряжены

Важно заменить батареи термостата, как только вы заметите

индикатор. Если вы используете программируемый термостат, что делают многие домовладельцы, батарейки сохраняют настройки в случае отключения электроэнергии.

• Появляется значок низкого заряда батареи: Большинство цифровых термостатов имеют либо значок, либо текст, когда батарея разряжена. Либо может мигать, либо оставаться неподвижным, пока батареи не будут заменены.
• Температура установлена, но воздух не соответствует: Без надлежащего питания реле и проводов между термостатом и системой HVAC термостат не может сообщить системе, было ли изменено значение температуры. Это вызывает разницу в заданной температуре и температуре воздуха.
• Система отопления, вентиляции и кондиционирования воздуха работает нестабильно: Поскольку термостат является центром управления всей системой, низкий заряд батарей может привести к тому, что он будет работать шатко, например, если вентилятор не выключится.

Как заменить батарею настенного термостата

Независимо от того, круглый или прямоугольный термостат, с циферблатом или ползунком, если он крепится к стене с помощью пластины, это настенный термостат. OG для термостатов HVAC, этот тип помогает домовладельцам поддерживать комфортный климат в помещении на протяжении десятилетий. Хотя следующие инструкции написаны в общем виде, рекомендуется обратиться к руководству пользователя, если у вас возникнут проблемы с заменой батарей.

1. Сдвиньте корпус дисплея вверх, затем на себя или прямо на себя.
2. Переверните корпус и найдите существующие батареи.
3. Аккуратно извлеките батареи, при необходимости с помощью небольшой плоской отвертки вытащив их из слотов.
4. Убедитесь, что положительные и отрицательные полюса новых батарей совмещены с соответствующими разъемами, и вставьте их в гнезда.
5. Установите корпус дисплея на место или сдвиньте его вниз по настенному креплению, а затем нажмите на место.

Как заменить батарейку термостата Honeywell

Термостаты Honeywell, известные уже более 100 лет, известны своим ассортиментом программируемых моделей и простотой использования. Следующие указания относятся к большинству термостатов Honeywell; если вы обнаружите какое-либо несоответствие для вашего термостата, обратитесь к руководству пользователя для получения конкретных инструкций.

1. Находится на кнопке в правом верхнем углу термостата.
2. Нажимайте на язычок, пока не почувствуете, что батарейный отсек ослаб.
3. Сдвиньте отсек на себя, чтобы снять его с корпуса термостата.
4. Наклоните отверстие отсека к нижней части ладони; существующие батареи должны выпасть.
5. Установите новые батареи, совместив их концы с разъемами.
6. Сначала вставьте нижний отсек в термостат и осторожно нажмите, пока он не встанет на место со щелчком.

Как заменить батарею термостата Nest

Термостаты Nest позволяют домовладельцам вывести программируемые настройки ОВК на новый уровень. Эти термостаты экономят энергию, изучают ваш график и схемы обогрева и охлаждения вашего дома в соответствии с вашими требованиями. Кроме того, голосовые команды и приложения для смартфонов позволяют изменять температуру в помещении независимо от того, где вы находитесь. Неудивительно, что замена батареи не составляет труда.

1. Снимите корпус дисплея, осторожно потянув его на себя.
2. Внутри корпуса найдите существующие батареи и извлеките их.
3. Совместите концы батареи с отметками на корпусе и вдавите их на место.
4. Прижмите корпус дисплея к креплению; вы должны услышать слабый щелчок, когда он надежно закреплен.

Но если у вас есть термостат Nest E или Nest Learning, ни одна из моделей не имеет сменных батарей, вместо этого используйте литий-ионную батарею, которая заряжается с помощью USB-кабеля.

Что произойдет, если батарейки термостата разрядятся?

Никто не собирается допускать полной разрядки батарей в своих термостатах HVAC. Но вот три распространенные ситуации, которые обычно случаются, когда они это делают:

• Интеллектуальные термостаты не работают с голосовыми командами и приложением: Без питания от батареи термостат не может реагировать на команды или изменения, сделанные из приложения или голосовой помощник.
• Пустой дисплей термостата: Пустой дисплей означает, что у вас не будет показаний температуры, вы не сможете отрегулировать температуру или включить или выключить систему.
• Система HVAC не будет работать: Как уже упоминалось, неисправный термостат означает, что система HVAC не будет работать должным образом. У вас может быть жара в необычно теплый день или отсутствие охлаждения в разгар лета.

Сколько раз в год нужно менять батарейки?

В идеале, два раза в год во время настройки системы HVAC.
