Термостат: принцип работы,виды,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

корпуса;
клапана малого круга охлаждения;
выходного патрубка, соединенного с насосом;
воскового шарика;
входного патрубка, подключенного к радиатору;
клапана основного круга охлаждения;
двух пружин;
поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

ВИДЫ

Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.

Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

Мотор автомобиля долго набирает рабочую температуру.
Двигатель быстро перегревается.
Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

долгий прогрев двигателя;
неспособность ДВС выйти на рабочую температуру под нагрузкой;
отсутствие теплого воздуха из отопителя;
постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля

Как провести замену поршневых колец своими руками?

Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.

5 Советов как держать ваш Мерседес в форме зимой

Как проверить термостат, не снимая его с авто :

Терморегулятор: принцип работы и виды

Чтобы достичь комфортной температуры в помещении недостаточно просто включить систему отопления или кондиционирования. А все потому, что климатическая техника либо не способна сама по себе оценить условия в помещении, либо делает это не очень эффективно. Поэтому для оптимальной работы климатической техники необходимо применять терморегуляторы.

Что такое терморегулятор и для чего он нужен?

В широком смысле — это устройство, которое поддерживает заданный температурный режим воздуха или определенной поверхности, например пола. Фактически терморегулятор — промежуточное звено в цепочке комфортных условий, в которой с одной стороны находится соответствующий обогревательный или охлаждающий прибор, а с другой — датчик температуры.

Сфера применения таких устройств очень широкая: от контроля приборов отопления небольших квартир до гигантских промышленных объектов. Они управляют бытовыми кондиционерами и морозильными камерами большой мощности. Термостаты могут регулировать подогрев грунта в теплицах, отвечать за антиобледенение крыш, и работать во многих других системах. И хотя речь не идет про одно и то же изделие, конструктивно они всегда очень похожи.

Как работает терморегулятор?

Основной принцип работы терморегуляторов на самом деле очень простой. Он всего лишь сравнивает фактическую температуру (которую измеряет термодатчик) с заданной, и принимает решение о подаче или прекращения питания климатической системы. Если температура в помещении отличается от заданной, реле термостата включает нагрузку, а после достижения заданного значения — отключает питание. Термостат может поддерживать конкретное значение температуры или ее диапазон. На это влияет параметр гистерезиса.

Конечно, существует много моделей, которые оснащены большим количеством дополнительных функций, таких как включение нагрева по таймеру или программирование работы согласно определенному графику. Но в основе всех устройств лежит именно этот простой принцип.

Какие существуют виды терморегуляторов?

Существует много видов таких устройств в зависимости от назначения, типа управления, способа монтажа, мощности и т.д.

Это разделение все же достаточно условное, ведь существует много термостатов, которые сочетают в себе возможность управления разным климатическим оборудованием. Например, к некоторым моделям можно подключать как теплый пол, так и отопительные приборы, а отдельные термостаты могут одновременно регулировать функционирование как системы обогрева, так и охлаждения.

Также, в зависимости от принципа управления можно выделить два основных типы термостатов:

механические;
цифровые.

Механические модели имеют очень простую конструкцию с минимальным использованием электрических схем. Управление их работой осуществляется с помощью ручки, а в отдельных моделях — еще и тумблера для включения/выключения. Нужная температура выставляется поворотом ручки терморегулятора в соответствии со шкалой на корпусе. Такие устройства используют довольно примитивный визуальный интерфейс в виде светового индикатора.

Конструкция цифровых термостатов характеризуется намного более сложной схемотехникой. Они всегда оснащены полноценным визуальным интерфейсом: цифровым или жидкокристаллическим экраном, а настройка их работы осуществляется с помощью кнопок (физических или сенсорных). Цифровые термостаты отличаются наличием большого количества функций: от блокировки клавиш до программирования работы согласно установленному через Интернет графику.

Мы рассказали вам о том, что собой представляет терморегулятор, какое место он занимает в климатической системе, а также о принципе его работы и видах. О том, как правильно выбрать подходящую модель терморегулятора, узнайте из нашей следующей статьи.

Оцените новость:

Термостат, что это? Техническое исполнение и принцип работы

Термостат, это прибор для поддержания постоянной температуры. Поддержание температуры обеспечивается либо за счёт использования терморегуляторов, либо осуществлением фазового перехода (например, таяние льда). Для уменьшения потерь тепла или холода термостаты, как правило, тепло-изолируют. Но не всегда.

В термодинамике термостатом часто называют систему, обладающую столь большой теплоёмкостью, что подводимое к ней тепло не меняет её температуру.

Термостат для отопления

Около 30 лет назад в системе отопления начали использоваться специальные приборы, с помощью которых можно контролировать температурный режим внутри помещений. Термостаты для отопления — так эти приборы называются. Они стали неотъемлемой частью любой отопительной системы независимо от назначения помещения, где она применяется.

С помощью термостатов можно не только регулировать поток и температуру теплоносителя в радиаторах отопления, но и при необходимости полностью перекрыть подачу в радиаторе. Это облегчает ремонт или замену прибора, поскольку не нужно останавливать весь процесс отопления и полностью сливать теплоноситель. Поэтому установка термостата, это очень выгодное вложение.

Все без исключения термостаты имеют одну и ту же конструкцию и одинаковый принцип работы. Отличается только способ управления прибором.

Термостат для отопления

Механический или, как его еще называют, ручной терморегулятор отопления, имеет на вентиле температурную градацию. Если необходимо изменить температурный режим внутри комнаты, стоит только повернуть рукоятку в ту или другую сторону. Здесь важно точно поймать необходимое деление. Иногда это приходится определять опытным путем.

Комнатный термостат для отопительного устройства

Комнатный термостат, это автоматическое устройство, задачей которого является регулировка температурного режима отопительного устройства. Прибор мониторит температуру помещения в воздухе, и в случае необходимости подает сигнал котлу о повышении или понижении его мощности. Обычно котлы оснащены встроенными программаторами, однако в некоторых случаях дополнительные устройства нужно подключать отдельно.

Регулятор температуры, выносной

Разновидности термостатов

Комнатные термостаты квалифицируют по способу установки, по функциональным возможностям, по техническому устройству.

По способу установки различают:

Проводные термостаты, где контакты между блоками поддерживаются посредством проводов. Преимуществом таких устройств является возможность передачи данных в отдаленные места (дальше 50 метров). В качестве источника электропитания обычно используется бытовая электрическая сеть.
Беспроводные термостаты, где коммуникации контроллера с исполнительным блоком осуществляются с применением периодических сигналов. Достоинством беспроводных технологий является отсутствие необходимости в проделывании отверстий под провода. Главный недостаток: железобетонные стены сильно снижают мощность сигнала и ограничивают рабочий радиус для прибора.

Комнатные термостаты для котлов не создают вредного электромагнитного поля, а лишь периодически передают импульс небольшой мощности. Помимо безопасности, такое решение дает возможность экономить заряд аккумулятора.

По функционалу термостаты классифицируют на:

простые, которые удерживают нужную температуру
программируемые, где имеется возможность задать нужный режим на неделю вперед (с точностью до минуты)

По техническому исполнению терморегуляторы подразделяют на:

электронные
электромеханические
механические

Рассмотрим более подробно техническое исполнение

Электронные термостаты

Электронный комнатный термостат в своей основе имеет три главных компонента:

датчик температуры
передатчик сигнала
термореле

Основной плюс электронных терморегуляторов — точность работы по выявлению и корректированию температурного режима в помещении. Таким прибором просто управлять, его можно использовать в составе «умного дома».

Электромеханические термостаты

Электромеханический комнатный термостат проще электронного по внутреннему устройству. Центральным элементом устройств является реле. Этот узел внешне похож на цилиндр в виде трубки, которая наполняется отзывчивым к температуре веществом. Как только котел разогревается — вещество расширяется. И наоборот: при понижении температуры вещество сужается. На изменения вещества реагирует привод, который с помощью электроцепи регулирует температурный режим.

Электромеханический термостат

Механические термостаты

Регуляторы механического типа характеризуются отсутствием электронной начинки. В основе принципа работы таких термостатов лежит способность материалов изменять свои свойства под воздействием температуры. В результате изменения температурного режима вещества в газовой мембране, замыкается или разрывается электроцепь, что приводит в действие те или иные механизмы оборудования.

Комнатный термостат для газового котла (или любого другого) может управляться механическим или автоматическим способом. На степень прогрева помещения оказывает непосредственное влияние температура теплоносителя. Как только он нагреется до нужной кондиции, котел выключается. При снижении температуры — подключается вновь. Порог срабатывания отличается в разных системах, но в целом составляет 0,25 градуса.

Функцию контроля за работой отопительного оборудования выполняет программатор. Это устройство, помимо очевидного удобства от автоматизации процесса, выполняет и другую роль — позволяет экономить топливо. Ведь в ручном режиме котел часто включается и отключается, а передвижение теплового носителя создается насосом, который работает даже тогда, когда отопительная система отключена. Следствие этого — повышенный расход электричества и сокращенный срок службы оборудования.

Обратите внимание! Комнатный терморегулятор отзывается не на температуру теплового носителя, а именно на температуру воздуха, в результате чего количество включений-отключений котла снижается в сравнении с регулировкой ручным способом. Иными словами, даже если батареи уже холодные, но температура воздуха в комнате на приемлемом уровне, котел включаться не будет.

Также не станет включаться котел и в некоторых других ситуациях:

нагрев помещения лучами Солнца
снижение температурной дельты
рост числа людей в помещении и т.п.

Практика применения терморегуляторов показывает — они позволяют экономить до трети тепловой энергии.

Советы при монтаже и подключение термостатов

Установщики советуют ставить термостаты в жилых комнатах. Их установка в коридоре или котельной приводит к дезориентации системы и ложным срабатываниям. Рекомендуется остановить выбор на самой прохладной комнате или там, где бывает наибольшее количество людей.

Рядом с термостатом не должны располагаться источники тепла — батареи или обогреватели. На прибор не должны падать прямые лучи Солнца. Необходимо избегать размещения терморегулятора на сквозняке. Также нежелательно соседство с электрическими приборами, излучающими тепловые помехи.

Включается и выключается котел специальным реле. Термостат подключается с использованием клеммы на котле в заданном месте или через кабель терморегулятора. Для работы программатора нужны батарейки.

Перед тем, как подключить комнатный термостат, нужно прочитать инструкцию, которая находится в техпаспорте прибора. Обычно в паспорте есть отдельный раздел, посвященный подключению термостата.

Несколько советов при покупке

Если решено купить механический, электронный или электромеханический комнатный термостат для котла, желательно придерживаться следующих рекомендаций:

Стоит подобрать терморегулятор той же фирмы, которая произвела котел. Так удастся добиться большей совместимости, и проще установка
При покупке прибора следует принимать во внимание площадь помещения и желаемый температурный режим
Для уменьшения теплопотерь необходимо провести теплоизоляцию помещения

Заключение

Термостат — одна из важных составляющих отопительной системы. Несмотря на простоту устройства, этот прибор обеспечит комфортное управление системой, сэкономит домовладельцу немалые средства и продлит срок эксплуатации оборудования. Установка такого прибора возможна как с помощью специалистов, так и своими руками.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

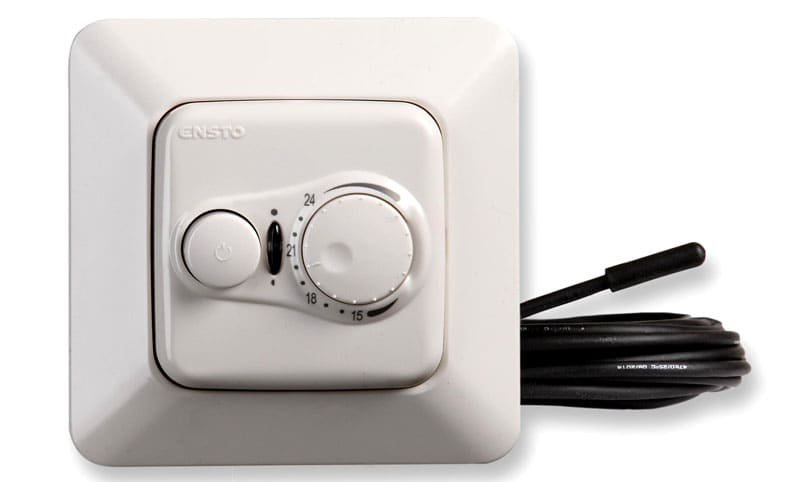

Терморегулятор с выносным датчиком температуры воздуха: характеристики и применение

Терморегуляция воздушного пространства в закрытых объёмах играет важную роль в различных сферах деятельности человека. Этому служат терморегуляторы с датчиком температуры воздуха. Система терморегуляции воздушной среды включает в себя приборы отопления и нагревательные устройства, работой которых управляет термореле с регулировкой температуры воздуха.

Интерфейс электронного терморегулятора

Что такое терморегуляторы с датчиками температуры воздуха

Электронные терморегуляторы с датчиками – контроллеры, которые регулируют степень прогрева воздушных масс в закрытом пространстве. Это может быть инкубатор и коптильня, сауна и теплица, жилые помещения и даже погреб.

Основные функции

К основным функциональным возможностям регуляторов температуры воздуха в помещениях можно отнести следующие:

Экономия расхода топливных ресурсов. Воздушные термостаты «следят» за уровнем прогрева воздуха, не допуская перерасхода тепловой энергии. Система выключения и включения отопления срабатывает при выходе уровня температуры из заданного диапазона.
Создание комфортных условий пребывания людей внутри жилых домов и зданий различного назначения.
Несколько датчиков регулирования температуры воздуха в отдельных помещениях могут корректировать температурные режимы в каждом из них.
Во время отсутствия людей термостат может значительно понижать нагрев тёплых полов, включать экономный режим работы электрического котла, водонагревателя либо другой системы отопления.
Безопасность эксплуатации системы обогрева при перегреве или отключении источника тепловой энергии обеспечивается автоматическим звуковым или электронным сигналом термореле.

Важно! Режим работы системы терморегуляции может быть задан удалённо через интернет. Хозяин жилья до прихода домой по смартфону устанавливает настройку нужной степени прогрева воздуха в помещениях.
Принцип работы
Регулирование температуры воздуха осуществляется так:
Терморегулятор (ТР) получает информацию о степени нагрева теплоносителя, поступающего в систему обогревателей (батареи, тёплые полы и пр.).
Одновременно с этим датчики сообщают данные о температуре воздуха в тех помещениях, где они установлены.
Схема регулятора сопоставляет полученную информацию и отдаёт команду через блок управления источнику тепловой энергии на изменение режима работы.
Виды терморегуляторов с датчиком температуры воздуха
По принципу действия ТР делятся на механические и электронные приборы. Первые содержат биметаллические реле, способные регулировать режим включения и отключения нагревательного оборудования. Электронные схемы управляют обогревом ступенчато с точностью изменения температуры воздуха до одного градуса. Также воздушные терморегуляторы бывают со встроенными и внешними датчиками температуры воздуха.

Термореле с выносным датчиком
Термореле
Термореле с выносными датчиками температуры в основном относятся к комнатным устройствам. Они справляются с управлением различных систем отопления, будь то тёплые полы, электрокотлы, настенные, напольные обогреватели или конвекционное оборудование. В основном модели имеют электронное устройство. Мощность приборов составляет 3,5-3,6 кВт.
Программируемые ТР работают в диапазоне от +5 до +350С. Интерфейс с кнопками управления заключён в прочный пластмассовый корпус.
Дорогие модели оснащены беспроводной связью с выносным датчиком и электронным блоком управления. Их не нужно встраивать в стены. Они имеют клейкую подложку. Достаточно снять защитную плёнку и прижать накладной прибор к чистой поверхности вертикального ограждения комнаты.
Обратите внимание! Механические термореле стоят гораздо дешевле электронных аналогов. Они просты в управлении, но имеют меньший спектр возможностей.
Со встроенным датчиком
Термостат со встроенным датчиком удобен тем, что не нужно тянуть провод от прибора к измерителю температуры воздуха. Терморегулятор устанавливают в месте, равноудалённом от источников тепла. Это делают с целью объективной оценки уровня прогрева воздуха внутри помещения.

ТР со встроенным датчиком
С розеткой
В одном корпусе помещен терморегулятор и розеточный разъём. Такое решение прибора было разработано по многочисленным пожеланиям потребителей. В помещениях, где требуются электроприборы, устройство позволяет подключить обогреватели без монтажа дополнительной точки источника электроэнергии. Такие приборы пользуются успехом у владельцев инкубаторов и оранжерей.

ТР с розеткой
Комнатный датчик температуры воздуха
Чувствительный измерительный элемент защищён от внешних негативных факторов специальной оболочкой. Датчик обладает мобильностью в пределах длины кабеля, что позволяет выбрать удобное место для его установки.

Комнатный датчик
Настенный
Термостаты в большинстве своём изготавливаются в настенном варианте. Они могут быть, как врезными, так и накладными. Прибор помещают в таком месте стены, чтобы было удобно наблюдать за уровнем прогрева воздуха и производить настройку регулятора.
Для сауны
Особенностью терморегулятора для сауны является его влаго,- и паронепроницаемый корпус. Обычный прибор не выдерживает условий высокой температуры, повышенной влажности и быстро приходит в негодность. Такие же приборы устанавливают в теплицах.

ТР для сауны
Для тёплого пола
Комплекты для монтажа электрических тёплых полов содержат терморегуляторы с выносными датчиками. Их монтируют в массиве пола между ветвями нагревательного электрокабеля. Поэтому датчики меряют не температуру воздуха, а нагрев самих полов.
В случае устройства тёплых полов из трубопроводов с горячей водой или паром датчики располагают в 2-3 сантиметрах от поверхности напольного покрытия. Так же поступают при монтаже конвекционного обогрева полов.
Для обогревателей
Обогреватели внутри помещений могут быть различных видов. Это настенные и напольные электрические панели, тепловентиляторы, конвекторы и тепловые пушки. Регулируют температуру воздуха термореле с выносными датчиками, включая и выключая обогреватели.
Для котла отопления
Современные климатические системы управления котлами отопления представляют собой довольно сложные электронные устройства. Терморегулятор оснащён цифровым экраном и набором кнопок для настройки температурных режимов.
Котлы отопления устанавливают в домах двух видов. Это электрические и топливные агрегаты, работающие на жидком и твёрдом топливе. Не все они пригодны для автоматического управления климатом внутри помещений.

Схема управления котлом
Датчики температуры воздуха передают информацию в операционный блок, который обрабатывает её. В свою очередь, терморегулятор подаёт команду управляющей системе котла. Исходя из условий, котёл увеличивает мощность или снижает свою активность.
Дополнительная информация. Климатические системы для котлов стоят довольно дорого. Нужно учитывать, что стоимость монтажа и настройки оборудования будет занимать существенный объём в общей сумме затрат. Со временем установка такой системы окупится и будет приносить большую экономию затрат на отопление.
Универсальный терморегулятор
Универсальные термостаты выгодно приобретать, когда для обогрева дома в разных помещениях установлены различные виды обогревателей. Приборы позволяют комбинировать системы отопления, чтобы выбрать самый экономный вариант обогрева.

Универсальный ТР
Как выбрать терморегуляторы с датчиком температуры воздуха
При выборе терморегулятора руководствуются несколькими факторами:
способ отопления помещений;
вид тепловой установки;
тип обогревателей;
количество помещений и площадь обогрева;
время, когда в доме будут отсутствовать люди;
финансовые возможности.
Рассматривая эти условия, потребитель может выбрать механический или электрический ТР. Если нужно регулировать отопление в 2-3 помещениях, то можно установить электронный регулятор и поместить датчики в каждой комнате. Для особняков в 2-3 этажа подойдёт климатическая система с универсальным программируемым терморегулятором.
Как сделать простой терморегулятор своими руками
Для изготовления устройства понадобятся три элемента:
термопара;
операционный блок;
исполнительный механизм.
Термопара
Деталь представляет собой спайку проводников из двух разнородных металлов. При изменении температуры воздуха в соединении металлов меняется сопротивление, что вызывает изменение характеристики протекающего в нём электрического тока.
Операционный блок
Блок – это есть сам терморегулятор, который, реагируя на изменение характеристики тока в термопаре, передаёт сигнал в исполнительный механизм.
Исполнительный механизм
Это реле, которое включает и выключает обогреватели. При понижении температуры воздуха механизм замыкает контакты питания системы обогрева. По достижении нужного температурного уровня реле размыкает цепь питания.
Схемы самодельных регуляторов температуры публикуются в интернете. Термопару можно использовать, взятую из какого-нибудь старого прибора (холодильника, СВЧ печи и пр.). Таким же образом можно обзавестись реле.
Целесообразность установки терморегуляторов имеет смысл в домах индивидуальной застройки, где нет центрального отопления. Эксплуатация терморегулирующих систем приносит экономию энергоресурсов, что создаёт существенный экономический эффект.
Видео
Диагностика неисправностей термостата и особенности ремонта
Двигатель внутреннего сгорания может работать лишь в узком температурном диапазоне. Отклонение в меньшую или большую сторону приводит к повышенному износу и поломкам мотора. Основное назначение термостата заключается в поддержании оптимального режима эксплуатации. Он помогает ускорить процесс прогрева двигателя, а в случае приближающегося перегрева, обеспечивает снижение температуры охлаждающей жидкости. Выход термостата из строя чреват закипанием мотора, способным нанести существенный вред силовой установке, поэтому при первых же подозрениях о неправильной работе устройства, необходимо произвести диагностику системы охлаждения двигателя.
Структурная схема термостата
Исторический экскурс
Автопроизводители стали серийно устанавливать термостат в жидкосную систему охлаждения с 1922 года. Связанно это было с появлением силовых установок, выделяющих большое количество тепла, в которых стандартные ребра теплоотдачи перестали справляться с возложенной на них задачей. Терморегулятор стал нужен для недопускания последствий работы мотора с перегревом.
Первые конструкции не обеспечивали высокой надежности работы. В процессе усовершенствования автомобильных термостатов появилось несколько основных видов терморегуляторов. Устройство их сильно отличалось, например, наполнитель мог быть жидкостным или твердым. Современные устройства обзавелись электроникой, позволяющей получать управляющие сигналы от электронного контроллера.
Принцип действия термостата с твердым наполнителем
Механический клапан является основным конструктивным узлом, выполняющим распределение потоков антифриза. Управляется он термочувствительным элементом, в качестве которого очень часто используется искусственный воск, расположенный в герметичной камере. Его расплавление приводит к увеличению занимаемого объема. Воск сжимает резиновую камеру. Она, в свою очередь, воздействует на металлический хромированный шток. Задействованный клапан открывает либо закрывает ход для жидкости, что и является главным принципом того, как работает термостат.
Пример распределения потоков охлаждающей жидкости
Для большей стабильности работы термочувствительного элемента помимо гранулированного нефтяного воска могут быть использованы его смесь с графитовыми, медными или алюминиевыми мелкодисперсными частичками. Главным требованием является стабильное расширение при переходе из твердого в жидкое состояние и обратно. Это позволяет точно регулировать температуру работы двигателя, пуская жидкость в большой или малый круг. Термостат дизеля структурно аналогичен бензиновой версии двс.
Термостат с твердым наполнителем
Принцип действия термостата с жидким наполнителем
Принцип работы термостата с сильфоном похож на устройства с твердым наполнителем. Главное отличие в том, что термочувствительным элементом выступает смесь дистиллированной воды и этилового спирта. При холодном двигателе испарение внутри герметичного баллона не происходит и избыточного давления нет. Клапан термостат не допускает циркуляции охлаждающей жидкости через радиатор.
Термостат с жидким наполнителем
При нагреве двигателя этиловый спирт начинает интенсивно испаряться. Давление в баллоне растет. Расширяющийся в длину сильфон воздействует на шток и происходит отпирание клапана. После этого антифриз попадает вместо малого в большой круг циркуляции.
Виды термостатов
К вариантам конструктивного исполнения термостатов относят:
одноклапанное техническое решение;
двухступенчатая реализация;
двухклапанное устройство;
электронное управление.
Наибольшую популярность получила одноклапанная технология. Она отличается простотой и надежностью. Автомобили прошлых лет преимущественно имели именно такой вид термостата. Двухступенчатая конструкция стала вынужденной мерой, вызванной высоким давлением антифриза. Клапан терморегулятора не был в состоянии преодолеть усилие, в результате чего в конструкции появились малая и большая тарелки. Меньшая открывается первой, так как на нее действует незначительное давление охлаждающей жидкости. Во время второго этапа добавляется основная тарелка и весь антифриз направляется в большой круг.
Двухступенчатая реализация имеет только один клапан. В отличие от нее устройство двухклапанного термостата предполагает наличие двух отдельных регулирующих устройств, объединенных в одном корпусе. Каждый клапан отвечает только за свой круг циркулирования охлаждающей жидкости. Наиболее важным в конструкции является синхронизм работы каждой части устройства.
Термостат с электронным управлением
Максимальной точности в работе автопроизводителям удалось достичь, снабдив терморегулятор электронным управлением. Конструктивным различием с классической моделью является наличие нагревательного сопротивления. Термостат поддерживает температуру двигателя 85-95°С при высоких нагрузках и 95-110°С в остальных режимах работы мотора. Это позволяет снизить расход топлива и получить небольшой прирост мощности. Управляющий сигнал терморегулятор получает с ЭБУ инжектора. В случае с дизельным двигателем температурные диапазоны могут быть другими.
Конструктивные особенности термостатов
Конструктивно термостаты делятся на корпусные и бескорпусные. Каждый вид имеет свои преимущества. Лидером на данный момент все же является терморегулятор, имеющий оболочку.
Корпусной термостат независимо от внутренней начинки имеет не менее двух выходов. Изготавливаются терморегуляторы из латуни, алюминия, пластика. Ручного регулирования температуры срабатывания устройство не имеет.
Корпусной термостат
Бескорпусный терморегулятор монтируется в блок двигателя. Для этих целей в моторе предусмотрено специальное место. Температурная характеристика термостата наносится при помощи цифровой маркировки. Внешний вид бескорпусного регулятора отображен на изображении ниже.
Бескорпусный термостат
Основные поломки устройства
Наиболее опасной поломкой является заклинивание терморегулятора в закрытом положении. Перегрев мотора ведет к уменьшению его ресурса и ускорению старения масла. При неблагоприятных условиях после закипания двигателя могут появиться серьезные повреждения, исправить которые возможно только капитальным ремонтом.
После того как клапан заклинит в открытом положении, антифриз все время делает циркуляцию по большому кругу. Двигатель долго прогревается, особенно в зимнее время. Работа мотора при температуре ниже нормы ускоряет процесс его износа.
Признаки неисправности
Основными признаками необходимости провести диагностику термостата являются:
прогрев двигателя стал более длительным;
нижний патрубок нагревается одновременно с прогревом мотора;
температура стремительно движется в красную зону;
после преодоления пробки нижний патрубок холодный, а двигатель близок к закипанию.
К неисправностям термостата можно отнести и потерю герметичности. Если замечаются подтеки антифриза, необходимо обнаружить место утечки. Снижение уровня охлаждающей жидкости может вызвать перегрев двигателя.
Диагностика термостата
Нормально работающий термостат не требует внимания автовладельца. Вмешательство в работу системы охлаждения потребуется при появлении признаков перегрева или слишком длительного прогрева мотора. В таком случае в первую очередь необходимо начинать с диагностики терморегулятора. Рекомендуется придерживаться следующего плана:
Оценить работу термостата без снятия с автомобиля. Необходимо визуально оценить температуру патрубков. таким образом можно вычислить заклинивший в открытом или закрытом положении терморегулятор;
Снять терморегулятор. Поместив его в емкость с водой, начать нагревание, контролируя выдвижение штока. Если клапан не открывается в кипящей воде, то и в случае перегрева термостат не перенаправит охлаждающую жидкость в радиатор.
Проверка термостата
В процессе эксплуатации автомобиля необходимо постоянно следить за его температурным режимом. Обнаружив неисправность термостата, необходимо в кратчайшие сроки произвести диагностику и ремонт системы охлаждения. В противном случае возможно закипание двигателя и последующий дорогостоящий ремонт.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Термостаты. Виды и работа. Устройство и применение. Особенности
Термостаты служат для поддержания конкретного значения температуры в каком-либо оборудовании или помещении. Применяется в разных областях жизни и деятельности человека. Имеется различная классификация термостатов в зависимости от способов действия.
Термостат также служит для управления функционированием котлов, кондиционеров и других систем. Термостат подает сигналы на переключение отопительных устройств в зависимости от изменения температуры объекта. Если датчик температуры зафиксировал ее снижение до недопустимого уровня, то подается сигнал на подключение горелки для разогрева теплообменника. Чтобы вентилятор не гнал холодный воздух в помещение, его включают не сразу, а через некоторое время, после прогрева воздуха.
Типы термостатов
Устройства разделяют по следующим дифференцированным признакам:
Интервал температур.
Вид носителя тепла.
Точность поддержания температуры.
Сфера применения.
Определены несколько интервалов температур. Наиболее низкие температуры определяются устройствами под названием криостаты. Они поддерживают температуру менее -600 градусов, действуют с посторонними носителями холода. Для среднего диапазона существуют терморегуляторы с большим разбросом значений от -600 до 5000.
Носителем тепла служат жидкости или воздух, не так часто твердые вещества. Точность режима температуры зависит от назначения и конструкции термостата. Максимально точными приборами для жидкостей или воздуха являются терморегуляторы с отклонениями не более 10%.
Применение
Сфера использования термостатов достаточно широка. Ранее, такие устройства были востребованы только для научных химических или физических исследований.
В современный период они широко используются в инновационном оборудовании:
В смесительных камерах. Они встраиваются в смеситель воды, поддерживают определенный диапазон температуры.
В качестве вспомогательного оборудования к газовому котлу. Термостат для комнаты применяется для автокоррекции отопления газовыми котлами. Отопительный котел включается в работу при температуре ниже предельного значения температуры воздуха. Сигнал на запуск отопления подает термостат. Без его наличия котел будет ориентироваться на тепло воды. Это не дает правильного результата, возможно переохлаждение или перегрев комнат.
Для регулирования температуры пола, имеющего встроенный подогрев. Это прибор с механическим или электронным устройством. Он подключает подогревающую систему при снижении температуры до определенного минимума. Электроника отключит оборудование нагрева при достижении необходимого тепла. Терморегуляторы бывают накладными, а также встраиваемыми.
В системе охлаждения автомобиля применяются автомобильные типы термостатов. Они регулируют температуру двигателя в заданных пределах, оказывают помощь в поддержании рабочего режима. Этим продлевается срок работы мотора, снижается число поломок.
Новые термостаты с компьютерным управлением
Термостат, осуществляющий регулировку кондиционера, выдает сигнал на его включение, если датчик зарегистрировал увеличение температуры больше определенного значения. При нормализации температуры в помещении кондиционер отключается от поступившей команды термостата с помощью компьютера.
Новые устройства уже оснащены датчиками, изготовленными по высоким технологиям. Для примера, существуют термостаты, в которые установлены сим-карты для управления котлом отопления. По установленному приложению со смартфона можно осуществлять управление температурой в помещении, управляя работой котла, получать на смартфон при необходимости оповещения о температуре.
Принцип действия термостатов
Многие термостаты действуют от низковольтного питания на 24 вольта. Термостат монтируют в местах помещений, где нет влияния других факторов, мешающих нормальному температурному режиму в доме. К таким вредным факторам можно причислить солнечный свет, лампы освещения, батареи центрального отопления.
Автомат подключения
На коробе притока воздуха отопительной печи располагают устройства, которые называются автоматами включения. Они служат для подключения вентиляции подачи теплого воздуха по каналам в помещение дома. Эти автоматические приборы фиксируют температуру в корпусе печи, и при повышении ее до определенного значения сигнализируют о включении вентилятора.
Как всем известно, при оптимизации температурного режима в помещении термостат выключает работу печи, но включающий автомат сразу не выключает вентилятор теплого воздуха, так как в печи еще есть тепло, и температура не упала ниже предельного значения.
Это дает возможность использовать в полной мере тепло печи для нагрева воздуха в доме. Нельзя устанавливать на автомате включения повышенное значение температуры. Это приводит к частым срабатываниям вентиляторной установки. Короткие интервалы времени отрицательно сказываются на действии вентилятора. Это образует частые перепады температуры в помещении, приводящие к дискомфортному состоянию жильцов дома.
Что делать, если неисправен тепловентилятор
Может возникнуть ситуация, когда вентилятор сломался неожиданно, а нагревающее устройство (горелка) дальше греет печь. При достижении критического значения уровня температуры могут наступить нежелательные последствия для системы отопления, а также для сохранности вещей и предметов (пожару).
Для таких ситуаций устанавливают автоматическую защиту от чрезмерного нагрева печи. При перегреве в топочном отсеке печи, например, при 95 градусах, защитный автомат подает сигнал, отключающий нагревающее устройство, в данном случае горелку.
Задержка выключения
Во избежание перегрева воздуха в помещении многие термостаты снабжены устройствами, задерживающими момент отключения. Такие приборы встраивают в термостаты в виде маленького подогревателя. Он начинает действовать при включении печи термостатом.
Термостаты для теплого пола на батарейках, настенный.
Нагреватель служит для размыкания клеммы до времени подхода теплых воздушных масс до термостатного датчика. В итоге, система нагревания печи отключается, а вентилятор продолжает работать, нагнетая теплый воздух в помещение.
Прибор для задержки нуждается в регулировке, чтобы действие отопления было сбалансированным, могло осуществлять поддержку температуры в постоянных пределах без больших перепадов. При частых переключениях системы, регулятор необходимо настроить на показатели выше.
Если временные промежутки получаются слишком длинные, то регулятор настраивают на более низкие значения. При нахождении оптимального режима, дайте поработать системе отопления хотя бы один день для удержания постоянной температуры в помещении.
Современные виды термостатов
В настоящее время имеется множество различных видов термостатов.
Со спиралью из биметаллических элементов
Самые дешевые термостаты оснащены только биметаллическими спиралями, служащими для коммутации контактов. При нагревании воздуха до определенного значения, спираль расширяется, размыкаются контакты, и печь отключается. При остывании печи спираль сжимается и соединяет контакты между собой.
Такой тип термостата действует вместе с мазутными или газовыми котлами, расходует низковольтное напряжение. Внимания заслуживает тот факт, что горелка отключается раньше момента достижения нужной температуры.
1 — Установочный рычаг.
2 — Корпус.
3 — Установочная шкала.
4 — Температура в комнате.
5 — Коммутирующий рычаг.
6 — Плато установки.
Внутренние полости термостата
1 — Управляющий рычаг со спиралью.
2 — Переключатель.
3 — Контакты.
4 — Регулятор тока.
5 — Установочные отверстия.
6 — Спираль.
7 — Рычаг включения.
8 — Проволока для задержки.
Термостаты с ртутным выключателем
Есть приборы с выключателем на основе ртути, выполненные в стеклянной трубке со ртутью. Один край трубки находится с включающим контактом котла. При охлаждении спирали она сжимается, трубка наклоняется, и ртуть начинает перетекать на край трубки, замыкая контакт и подключая котел. При отходе ртути на другой край клеммы размыкаются, котел выключается. Такие применяются совместно с кондиционером и печью.
1 — Установочный рычаг.
2 — Термометр.
3 — Переключающий рычаг.
4 — Рычаг вентилятора.
5 — Автоматический режим.
1 — Ртуть перетекает, цепь замыкается, включается печь.
2 — Ртуть расположена в трубке.
3 — Спираль сжимается, трубка наклоняется, ртуть перекатывается в трубке.
4 — Биметаллическая спираль.
5 — Кабели на 24 В.
Замена термостата
Перед заменой термостата нужно ознакомиться с инструкцией на устройство. В ней находится информация по демонтажу термостата и установке нового. Общие правила замены мы рассмотрим. Перед обслуживанием отключают сеть питания. Для доступа к электропроводке устройства необходимо демонтировать лицевую часть и непосредственно термостат.

Провода соединены по каждому контакту на плате. Контакты отмечены буквами. Порядок подключения должен быть дан в инструкции. Перед отключением проводов необходимо сделать на них метки.

Затем снимается старая плата. Отверстие в стене с выходящими проводами должно быть герметично закрыто, во избежание попадания воздуха к термостату. Из-за этого могут возникнуть погрешности в работе.
Прикладываем новую плату на стену, протягиваем проводку. Для фиксации шурупами, предварительно сверлим отверстия. Новую плату нужно установить ровно. Соединяем провода с контактами платы.
После окончания работы с проводкой нужно установить приборную часть термостата. Далее, монтировать крышку на зажимы. Проверяем работу.
Похожие темы:
Как работает термостат в автомобиле: функции, принцип действия

Автоликбез15 декабря 2019

Водителю, самостоятельно обслуживающему силовой агрегат машины, необходимо иметь представление о работе термостата в автомобиле. Распределительный элемент, установленный в моторном отсеке, обеспечивает распределение потоков антифриза и поддерживает степень нагрева двигателя. При заклинивании клапана мотор работает в аварийном режиме, что приводит к поломкам или увеличенному расходу топлива.
Функции в системе кондиционирования
Жидкостная система охлаждения (или кондиционирования) состоит из рубашки, расположенной в блоке цилиндров и головке блока, помпы, радиатора и соединительных патрубков. Часть жидкости подается в отдельный теплообменник для отопления салона. Интенсивность нагрева воздуха регулируется краном (например, на классических легковых машинах ВАЗ) или отдельной заслонкой в воздушном канале.
Термостат предназначен для распределения потоков хладагента между рубашкой и радиатором, обеспечения рабочей температуры двигателя и прогрева салона.
Разновидности термостатов
В силовых установках автомобилей используется несколько типов термостатов:
С 2 клапанами, что обеспечивает управление потоками хладагента, идущими к радиатору и по малому кругу охлаждения (через рубашку силового агрегата и блок отопления салона).
С 1 подвижным элементом, корректирующим подачу жидкости к радиатору.
С 1 клапаном и двухступенчатым открытием. При прогреве мотора открывается протока малого диаметра, затем антифриз подается в теплообменник через отверстие увеличенного сечения.
Электронный термостат, оснащенный датчиком, измеряющим температуру антифриза. Блок управления фиксирует положение заслонки при помощи шагового электродвигателя. Регулятор корректирует подачу антифриза в дополнительные контуры охлаждения, что снижает расход топлива.
Устройство и принцип работы
После пуска силового агрегата часть тепла, образующегося при сгорании топлива, идет на нагрев картера и головки блока. Для обеспечения нормальной смазки и улучшения смесеобразования мотор должен прогреться до 85-105°С (зависит от модели ДВС). Установленный в контуре охлаждения терморегулятор не позволяет хладагенту циркулировать через радиатор. Антифриз ходит по внутреннему кругу, позволяя мотору прогреваться до рабочей температуры за 5-10 минут. По мере прогрева термостат пропускает хладагент в теплообменник машины, охлаждаемый вентилятором.
Принцип работы регулятора основан на температурном расширении жидкого или твердого наполнителя.
Увеличивающийся в объеме материал смещает штангу с клапаном, который распределяет потоки антифриза. В схеме предусмотрены пружины, возвращающие заслонки в исходное положение при снижении температуры жидкости. Элементы конструкции закреплены в корпусе, изготовленном из силумина или термостойкого пластика. На некоторых автомобилях монтируются термостаты без внешней оболочки, установленные в блок цилиндров силовой установки.
Термостаты с твердым наполнителем
Регуляторы с твердым рабочим веществом оснащаются герметичной камерой, заполненной синтетическим воском (церезином). Принцип действия основан на переходе воска при прогреве из твердой фазы в жидкую. Раствор воздействует на эластичную манжету и связанный с ней толкатель. Подвижная штанга связана с тарельчатым клапаном, позволяющим антифризу циркулировать по малому (или внутреннему) кругу или пропускать жидкость в теплообменник для охлаждения.
Для повышения чувствительности к изменению степени нагрева в воск вводят присадки на основе металлической пудры.
Полученный материал отличается стабильным коэффициентом расширения при переходе из твердой фазы в жидкую и обратно. За счет стабилизации параметра температура хладагента поддерживается в допустимом диапазоне.
Термостат с жидкостью
Регулятор с жидким рабочим веществом устроен аналогично конструкции с твердым заполнителем, но раствор находится в герметичном сильфоне. Жидкость состоит из смеси дистиллированной воды и этилового спирта. При температурном расширении в сильфоне возникает избыточное давление. Элемент распрямляется и через связанный с ним шток открывает канал отвода антифриза в бачок теплообменника. Количество жидкости, перекачиваемой в радиатор, зависит от температуры антифриза в блоке цилиндров.
Расположение элемента в автомобиле
Регулятор находится в моторном отсеке автомобиля – на картере силового агрегата или на входе в насос для циркуляции хладагента. В двигателях с распределенным впрыском топлива устанавливаются дополнительные регуляторы, позволяющие поддерживать температуру головной части блока цилиндров в заданном интервале. Элемент устанавливается на задней части силового агрегата. Возможна установка дополнительных элементов для ускоренного прогрева салона автомашины.
Неисправности: причины и «симптомы»
Признаки неисправности регулятора:
длительный прогрев силового агрегата;
прогревание отводного шланга одновременно с мотором;
повышение температуры мотора до критической отметки во время стоянки;
переохлаждение силового агрегата в режиме движения по трассе;
холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.
Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.
Заклинивание штока происходит из-за негативного воздействия антифриза на металлические элементы конструкции. Производители автомобилей рекомендуют периодически заменять охлаждающую жидкость. При использовании старого антифриза на поверхности штока появляются отложения, ограничивающие подвижность детали. Дополнительной причиной дефекта является заправка системы охлаждения водопроводной водой (например, при утечке антифриза). Растворенные в жидкости соли вызывают коррозию стального штока.
Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.
Дополнительной неисправностью термостата становятся трещины в корпусе, через которые уходит антифриз. Поврежденные детали подлежат замене: запаять или заклеить щели невозможно.
Как определить наличие поломки?
Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.
Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.
При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.
