Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу.

Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.
Классификация терморегуляторов
Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:
  • Назначению:
    — комнатные;
    — погодные.
  • Способу монтажа:
    — стенные;
    — настенные;
    — крепящиеся на DIN рейку.
  • Функциональным возможностям:
    — центральное регулирование;
    — беспроводное регулирование.
  • Способу управления:
    — механические;
    — электромеханические;
    — цифровые (электронные).
Также терморегуляторы отличаются техническими свойствами:
  • Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200°С.
  • Количество каналов:
    — одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
    — многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
  • Габаритные размеры:
    — компактные;
    — большие;
    — крупные.
Применение регуляторов и датчиков температуры
Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:
  • И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
  • И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
  • Температуру воздуха снаружи – погодные термостаты.
Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:
  • Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
  • Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
    Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.
Выделяют также несколько видов датчиков по назначению:
  • Датчик температуры пола.
  • Датчик температуры воздуха.
  • Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:
  • Цифровые.
  • Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:
  • Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
  • Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.
Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:
  • Надёжность.
  • Устойчивость к перепадам напряжения.
  • Не подвластны сбоям электроники.
  • Работают при отрицательных температурах.
  • Можно эксплуатировать в условиях резких изменений температуры.
  • Простое управление.
  • Длительный срок службы.
Недостатки:
  • Наличие погрешности.
  • Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
  • Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

  • С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
  • С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.
Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:
  • Автоматическое включение обогрева.
  • Герметичность.
  • Невысокая цена.
Минусы этих приборов:
  • Низкая функциональность.
  • Сложность добиться высокой точности регулирования.
Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

  • Выносной термодатчик.
  • Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
  • Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:
  • Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
  • Цифровые терморегуляторы:
    — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
    — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:
  • Широкий диапазон регулировок.
  • Разнообразие дизайнерских решений.
  • Экономия электроэнергии.
  • Высокая точность.
  • Эффективность.
  • Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:
  • Датчики температуры. Виды и принцип действия, Как выбрать
  • Термостаты. Виды и работа. Устройство и применение. Особенности
  • Терморезисторы. Виды и устройство. Работа и параметры
  • Тепловые реле. Виды и устройство. Работа и применение
  • Элементы Пельтье. Работа и применение. Обратный эффект
  • Термопары. Виды и состав. Устройство и принцип действия

Терморегулятор. Виды и работа. Применение и особенности

Терморегулятор – это электрический прибор, предназначенный для обеспечения контроля за температурой воздуха, жидкости или различных поверхностей, с целью управления работой нагревательного или охлаждающего оборудования.

Терморегулятор может быть как отдельный прибор, а также как составная часть оборудования. Он используется в разнообразных направлениях, системах электроотопления, инкубаторах, аквариумах, холодильниках, духовых шкафах, системах кондиционирования и т.п.

Применение терморегулятора позволяет менять параметры температуры нагрева или охлаждения. Именно это является отличительной чертой данного оборудования. К примеру, автоматическое отключение электрического чайника при закипании воды не является заслугой терморегулятора, поскольку он в этом приборе не используется. Чайник не предусматривает возможности изменения верхней температуры нагрева, поэтому не комплектуется терморегулятором. Ярким примером использования регулировочного оборудования является обыкновенный утюг. Имеющимся на нем колесиком можно задавать верхнюю границу температуры, подбирая режим под необходимый тип ткани.

Как работает терморегулятор

Принцип работы простейшего регулятора температуры заключается в наличии в его корпусе пластинки из биметалла. Она применяется в качестве проводника, по которому поступает электрический ток на нагревательное оборудование. При достижении определенной температуры корпус пластинки изгибается, в результате чего осуществляется разрыв контакта. Как следствие процесс нагрева прекращается, так как нагревательные элементы не получают электрическое питание. Как только пластина немного остывает, она возвращается в рабочее положение, восстанавливая тем самым контакт. Устройства, работающие по такому принципу являются самыми недорогими в производстве. Они используются в тех случаях, когда обеспечивается непосредственный контакт пластинки с поверхностями, температуру которых нужно контролировать. Именно такие приборы устанавливаются в утюгах.

Вместо пластинки в терморегуляторе может применяться специальная емкость заполненная газом или жидкостью, которые имеют высокий коэффициент расширения при изменении параметров температуры. Как только она поменялась, вещество в закрытой колбе расширяется или сужается. В результате изменения объема емкость надавливает на миниатюрный шток, который передает движение на контакт электрической цепи. Таким образом, если температура повысилась, то колба расширилась и разорвала цепь. Как только вещества в ней остывают, она сужается и электрические контакты снова соприкасаются.

Для обеспечения настройки температуры включения и отключения между штоком и емкостью устанавливается пружина. Регулировочное колесо терморегулятора позволяет менять жесткость соединения. Благодаря этому изменяются и параметры силы нажима, которую должна обеспечить колба с чувствительным веществом. При минимальных настройках достаточно еле заметного изменения объема и терморегулятор разорвет цепь.

Механические и электронные терморегуляторы

Существуют две разновидности регуляторов температуры – механического и электронного контроля. Первая разновидность предусматривает возможность установки постоянной температуры, которая будет поддерживаться до тех пор, пока режим не поменяется вручную. Регулировка таких приборов осуществляется путем вращения колесика установленного на корпусе. Данные приборы отличаются более высокой погрешностью, но благодаря умеренной стоимости пользуются большим спросом.

Электронные терморегуляторы оснащаются дисплеем, который отображает текущую температуру. Такие устройства стоят дороже, но отличаются высокой точностью. Кроме этого они нередко позволяют осуществлять программирование режимов нагрева по часам. Можно за один раз выставить температуру для разного времени суток. К примеру, интенсивность нагрева ночью выше, чем днем.

Разновидности терморегуляторов представленных в продаже

Терморегуляторы являются востребованным оборудованием, без которого сложно представить работу бытовых приборов и производственного оборудования. В продаже можно встретить регуляторы температуры, которые монтируются отдельно или предназначенные для установки непосредственно в корпуса различной техники:

  • Электрическую духовку.
  • Утюг.
  • Холодильник.
  • Кондиционер.
  • Бойлер.
  • Автоклав.
  • Мультиварку.
  • Тостер и т.д.

Также бывают универсальные терморегуляторы, которые могут присоединяться практически к любому оборудованию. Такие устройства лишены собственного корпуса и представляют собой электронную плату с небольшим дисплеем, отображающим текущую температуру. Их можно подсоединять практически где угодно, за исключением жидкостной среды. К примеру, такие устройства могут контролировать систему охлаждения системного блока компьютера, трансформатора, майнинговой фермы или другого греющегося оборудования.

Существуют и отдельные терморегуляторы, предназначенные для управления различным оборудованием, которые не монтируются в его корпус.

Они применяются для регулировки:
  • Нагрева аквариумов и террариумов.
  • Микроклимата в инкубаторах и брудерах.
  • Систем электроотопления.
Терморегуляторы для аквариумов и террариумов

Обычно для аквариумов применяется терморегулятор, совмещенный с нагревательным элементом. Они спрятаны в стеклянной колбе, которая погружается непосредственно в воду. Однако встречаются и отдельные регуляторы температуры, имеющие выносной датчик, опускаемый в аквариум, в то время как основной блок остается за его пределами. Такое оборудование используется в том случае, если аквариум слишком большой, поэтому нуждается в крупном обогревателе, значительно превышающем модельный ассортимент приборов в стеклянной колбе. Такие устройства оснащаются блоком с розеткой, к которому подключается нагревательное оборудование. Подобные системы нашли широкое применение и в террариумах, поскольку являются комбинированными.

Регуляторы температуры для инкубаторов и брудеров

Обычно такие электроприборы представляют собой блок питания с розеткой на корпусе, к которому подсоединяется выносной термодатчик на длинном проводе. Датчик температуры помещается в инкубатор или брудер, а на самом приборе выставляется необходимая температура, которую необходимо поддерживать постоянно. В розетку на корпусе терморегулятора подключается любой нагревательный элемент. В его качестве может применяться лампа накаливания, инфракрасный излучатель, электрический ТЭН и т.д.

Терморегуляторы для электрических систем отопления

Такое оборудованием чаще всего используется для обеспечения контроля за работой систем теплого пола. Терморегулятор этого типа может управлять инфракрасными пленками, нагревательным кабелем или любыми другими системами. Устройство может предлагаться в различном форм-факторе. Чаще всего параметры терморегулятора соответствуют размерам обыкновенного выключателя освещения. Такое устройство монтируется на стену в подрозетник. Также встречается аналогичное оборудование для наружного монтажа, что исключает необходимость сверления стен. Менее популярными являются терморегуляторы на din-рейке, которые прячутся в электрощитке.

На корпусе терморегулятора для систем электроотопления предусматривается 6 монтажных отверстий для подключения проводов. Два из них предназначены для присоединения устройства к электросети, следующие два для монтажа проводов от нагревательного оборудования, и оставшиеся для подключения термодатчика. Последний выполняет функцию контроля температуры нагревательного прибора, который располагается в отдаленности от терморегулятора.

Чтобы подключить терморегулятор для системы отопления нужно проложить его термодатчик непосредственно в зону, где осуществляется нагрев.

К примеру, при монтаже теплого пола чувствительная головка датчика укладывается в штробу между витками нагревательного кабеля или под инфракрасную пленку. Обычно термодатчик прячется в гофрированной трубе, чтобы исключить контакт с бетоном или плиточным клеем, применяемым для заливки штробы. Кроме этого, в случае поломки, в последующем можно будет извлечь термодатчик по каналу трубы и сменить.

Что касается непосредственно функциональных возможностей электронных и механических терморегуляторов, то они существенно отличаются. Механические устройства предусматривают возможность настройки путем вращения колесика. Им устанавливается температура, которая будет поддерживаться постоянно. Электронные приборы предусматривают возможность более сложного программирования. На них можно осуществить настройку таким образом, чтобы нагревательное оборудование поддерживало комнатную температуру утром и вечером, когда дома присутствуют постояльцы. Ночью, а также днем, когда никого нет, терморегулятор держит более низкий нагрев, экономя тем самым электроэнергию.

Более совершенные электронные регуляторы способны осуществлять контроль не только за температурой нагревательного оборудования, но и воздуха. Это позволяет задать определенный нагрев отопительных поверхностей и желаемую температуру в помещении. Благодаря этому нагревательные элементы не будут чрезмерно горячими. Ограничение максимума позволяет исключить опасность ожога, что вероятно при использовании высокотемпературных инфракрасных пленок для сауны.

Похожие темы:
  • Таймер. Виды и работа. Как выбрать и настроить. Применение
  • Диммер. Виды и работа. Плюсы и минусы. Применение и особенности

Термостат – различные типы и принцип их действия

Источник изображения: https://www.mtixtl.com/EQ-CT320.aspx

Электроника

admin11 апреля 2021 г.

0 402 5 минут чтения

Термостат — это устройство, помогающее регулировать температуру физического объекта. В зависимости от типов термостатов их применение может быть во многих секторах, таких как дома, транспортные средства, машины и т. д. Мы обсудим эти типы в следующих параграфах.

Содержание

1. Биметаллический ленточный термостат

Это самый простой тип термостата, доступный на рынке.

Биметаллическая полоса Принцип работы

Биметаллическая полоса состоит из двух различных типов металлов, соединенных вместе. Один конец полосы закрепляется в точке. Точно так же освобождается другой конец. Они имеют два различных коэффициента теплового расширения. Так, при нагреве полосы металл с более высоким коэффициентом изгибается по отношению к другому металлу. Точно так же, когда полоса охлаждается, металл с более низким коэффициентом изгибается по отношению к другому металлу.

Когда биметаллическая полоса расширяется до определенного уровня, цепь размыкается. Таким образом, нагревательный элемент не сможет получить напряжение для его включения. Итак, нагревательный элемент начинает остывать. Точно так же при снижении температуры щупа термостата полоска возвращается в исходное состояние. Таким образом, цепь замыкается и нагревательный элемент включается.

Регулятор температуры подключен к контуру. При вращении циферблата зазор между полосой и точкой контакта меняется. Таким образом, температура может быть установлена ​​в машине.

Преимущества
  • Высокая прочность
  • Дешево
  • Простой
  • Простота в эксплуатации
  • Нет необходимости в источнике питания
  • Подходит для более широкого диапазона температур (до 500°C)
Недостатки
  • Меньшая точность
  • Не подходит для очень низких температур
  • Мало применимо в промышленном секторе

2. Капиллярный термостат

Капиллярный (или капиллярно-колбовой) термостат широко используется в медицинском оборудовании, таком как водяная баня, инкубатор, печь, камера стабильности и т. д., в целях безопасности.

Принцип работы капиллярного термостата Принцип работы капиллярного термостата

Он основан на принципе теплового расширения. Внутреннее пространство термостата состоит из жидкости (например, ртути) или природного газа. Когда температура колбы, заполненной природным газом, увеличивается, газ расширяется. Таким образом, газ расширяется по пути капиллярной трубки и, наконец, достигает сильфона (диафрагмы). Расширение жидкости вызывает расширение диафрагмы с обеих сторон. Таким образом, во время расширения он нажимает переключатель, который меняет внешнюю цепь с закрытой на открытую ступень.

Когда цепь размыкается, ток не может проходить через нагреватель. Таким образом, нагревательный элемент отключается. Теперь машина начинает остывать. Жидкость в термостате возвращается в исходное состояние.

Вращением регулятора температуры (ручки) можно изменить его зазор с диафрагмой. При вращении по часовой стрелке зазор уменьшается и наоборот.

Техническое обслуживание

Если в колбе, капиллярной трубке или сильфоне есть утечка, присутствующий в них сжатый газ выйдет наружу. Точно так же, если присутствующий в нем переключатель становится слишком жестким для перемещения вверх и вниз, может возникнуть вероятность перегрева таких машин, как духовка. Точно так же, если переключатель становится слишком гибким, может возникнуть вероятность перегрева машины. В любом случае, если термостат выйдет из строя, то восстановить его будет невозможно. Таким образом, вы должны быть очень осторожны в обращении с ним.

3. Термостат воскового типа

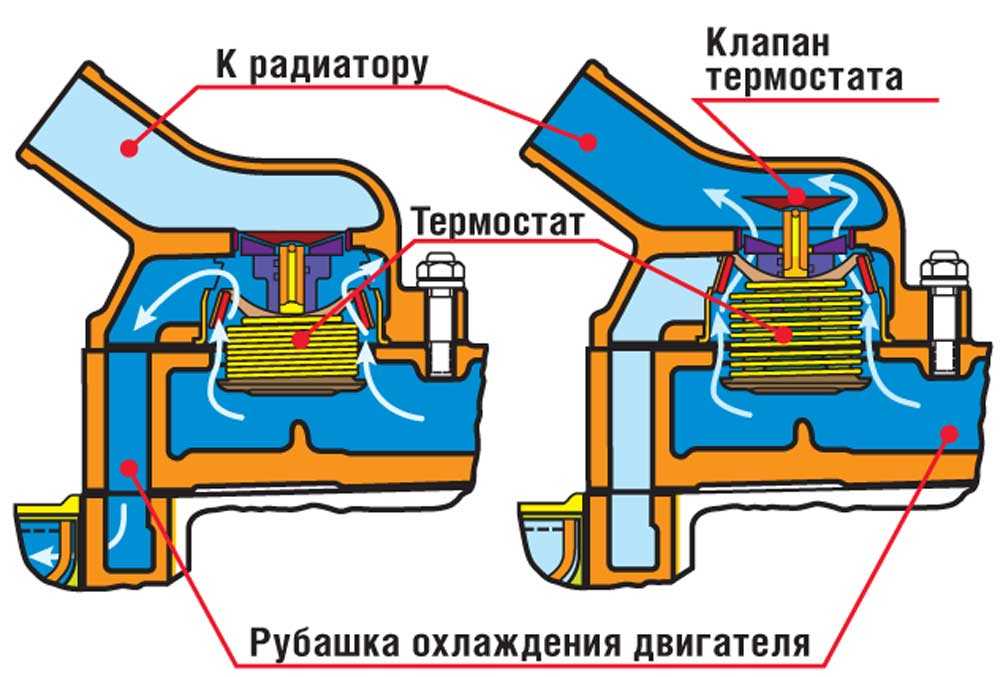

Термостат воскового типа — это еще один тип термостата, который можно найти в двигателях транспортных средств. Для получения более подробной информации просмотрите видео, показанное ниже.

4. Цифровой термостат

Цифровой термостат представляет собой тип термостата, который состоит из термистора в качестве датчика температуры. Помимо термисторов, технология может также использовать другие полупроводники, такие как датчики температуры сопротивления. Независимо от того, какую технологию вы используете, они почти одинаковы. Оба они способны преобразовывать окружающую температуру в сопротивление.

Так как термостат цифровой, вы можете видеть отображение фактической температуры. Он также позволяет установить необходимую температуру. Возможно, вам придется использовать его с одной или несколькими батареями. Однако некоторые из них могут работать от 24 В переменного тока в качестве источника питания.

Принцип работы цифрового термостата

Термисторы могут работать одним из двух способов. Первый способ — это PTC (положительный температурный коэффициент), а второй — NTC (отрицательный температурный коэффициент). PTC подразумевает, что существует прямая зависимость между температурой и сопротивлением. Точно так же NTC подразумевает, что существует обратная зависимость между температурой и сопротивлением. Главное, что всякий раз, когда происходит изменение температуры, будет также изменяться сопротивление термистора.

Термистор подключен к мостовой схеме. Таким образом, когда мостовая схема уравновешена, не будет протекания напряжения. Точно так же, когда мостовая схема не сбалансирована, будет происходить изменение сигнала напряжения. Затем этот сигнал напряжения поступает в схему управления. Таким образом, при обнаружении значения сигнала напряжения блок управления изменяет состояние нагрузки с ВКЛ на ВЫКЛ или наоборот.

Вариантов цифровых термостатов может быть гораздо больше. Один цифровой термостат может иметь несколько функций, таких как Wi-Fi, определение влажности и т. Д. В настоящее время цифровые термостаты были улучшены, чтобы сформировать интеллектуальные термостаты.

5. Интеллектуальный термостат

Интеллектуальный термостат также относится к типу цифровых термостатов. Это последняя и наиболее совершенная форма термостата. Он портативный и простой в использовании. Он используется для целей домашней автоматизации, таких как отопление или охлаждение дома, вентиляция и т. д.

Разные компании предлагают на рынке разные модели интеллектуальных термостатов. Они имеют разные характеристики и могут незначительно отличаться друг от друга. Они представляют собой тип программируемого термостата, который помогает поддерживать определенную температуру в определенный период времени. Они могут иметь встроенные датчики, такие как датчики влажности. Датчик влажности помогает контролировать уровень влажности в помещении. Они также являются разновидностью Wi-Fi-термостата. Таким образом, ими можно управлять дистанционно с помощью ноутбука, смартфона и т. д.

Вот некоторые из самых популярных интеллектуальных термостатов на рынке.

  • Термостат Nest
  • Термостат Honeywell
  • Термостат Ecobee
  • Термостат Lux Geo и т. д.

После покупки вам необходимо иметь общее представление об установке и эксплуатации машины. Ниже представлено видео, в котором рассказывается об общей установке и работе термостата Honeywell.

Преимущества
  • Простота установки и эксплуатации. Вы можете дистанционно управлять устройством.
  • Автоматически поддерживает определенную температуру в определенное время. Таким образом, это помогает снизить потребление энергии.
  • Вы можете использовать несколько настроек для нескольких комнат.
Недостатки
  • Если вы работаете дома, вам не нужно устанавливать интеллектуальный термостат. Это потому, что вы сможете контролировать домашнюю среду вручную.
  • Покупка довольно дорогая.
  • Возможно, он несовместим с блоками обогрева или охлаждения, к которым вы хотите подключиться. В этом случае вам придется купить новый совместимый блок обогрева/охлаждения.

Датчик Pt100 — работа, применение, плюсы, минусы и тестирование

Типы контакторов, конструкция, работа, применение, испытания

Связанные статьи

Проверьте также

Закрывать

  • Электроника

    Светодиод

    : конструкция, характеристики, типы, плюсы, минусы, применение, тестирование

    14 декабря 2020 г.

Как работает термостат — Учебное пособие

Когда наступает лето, бороться с жарой может быть мучением. К счастью, вы можете выключить термостат вашего блока HVAC и создать комфортную и приятную температуру в помещении. Точно так же в зимние месяцы вы можете включить термостат и сохранить уют и тепло. Домовладельцы часто не уделяют слишком много внимания скромному термостату, который представляет собой умно разработанный гаджет, обеспечивающий постоянную комфортную температуру окружающей среды, независимо от температуры наружного воздуха.

Прежде чем рассматривать, как работает термостат, важно также понять, что такое термостат. Это гаджет, являющийся частью вашей системы отопления и/или охлаждения, который бесшумно измеряет температуру внутри вашего дома, а затем на основе показаний решает, нужно ли активировать обогрев или охлаждение.

Термостат был изобретен в 17 веке и состоял из поплавка ртутного термометра, соединенного с крышкой заслонки, расположенной на печи. Когда ртуть в термометре достигала определенного уровня, поплавок двигался, заставляя заслонку закрываться. Хотя это простое устройство, оно проложило путь для современных термостатов.

Современные термостаты выполняют ту же работу, только с гораздо большим количеством вспомогательных технологий. Современный термостат представляет собой термовыключатель с датчиком температуры. Этот переключатель размыкается или замыкается, в результате чего электрическая цепь, отвечающая за нагрев и охлаждение, замыкается или прерывается.

Термостаты могут быть механическими или электронными. Оба отвечают за тщательный контроль температуры окружающей среды в помещении, но работают по-разному. А некоторые термостаты настолько продвинуты, что ими можно управлять удаленно с помощью смартфона или подключения к Интернету.

Работа термостата

Термостаты работают по принципу теплового расширения. Этот принцип управляет выключением или включением электрической цепи. В наиболее распространенных типах механических термостатов обычно используются либо биметаллические пластины, либо сильфоны, заполненные газом. В то время как цифровые термостаты используют тот же принцип, но все управляется чипом и встроенным миникомпьютером.

Биметаллические пластины: Как следует из названия, этот термостат состоит из двух металлических частей, которые имеют различные коэффициенты расширения, но соединены друг с другом с помощью болтов, образуя биметаллическую пластину. Эта полоса работает как мост для подключения или отключения электрической цепи системы отопления или охлаждения. Когда мост опущен, цепь замыкается, что приводит к включению нагрева или охлаждения. Однако со временем полоса нагревается, в результате чего одна из металлических частей становится более горячей, чем другая. Более горячая полоса расширяется, заставляя ее искривляться и изгибаться. Это, в свою очередь, разрывает цепь, отключается нагрев или охлаждение.

Когда цепь разорвана, через биметаллическую пластину не проходит электричество. Таким образом, он начинает постепенно остывать. Деталь расширенного металла начинает сжиматься, заставляя ее возвращаться к своему первоначальному размеру. В тот момент, когда это происходит, цепь снова замыкается и возобновляется нагрев или охлаждение.

С помощью термостата можно отрегулировать температуру, чтобы она изменялась при замыкании или разрыве электрической цепи нагревательного или охлаждающего устройства. Скорость охлаждения металла в биметаллической полосе зависит от того, насколько хорошо утеплен ваш дом. В типичных случаях для остывания биметаллической пластины и включения термостата требуется около часа.

Биметаллическая лента и электрическая цепь

Условные обозначения
1 = Внешний циферблат для регулировки температуры
2 = Цепь, соединяющая циферблат с датчиком температуры

3 = Биметаллическая полоса, показывающая первый металл – латунь
4 = Биметаллическая полоска, показывающая второй металл – железо
5 = Внутренний электрический цепь, которая включается, когда биметаллическая полоса опущена, и прерывается, когда биметаллическая полоса расширяется из-за нагревания

Сильфон с газом: Одна из проблем с биметаллической полосой заключается в том, что для ее нагрева и охлаждения требуется некоторое время. Следовательно, когда вам требуется быстрое изменение температуры, этого не произойдет. Здесь на помощь приходят сильфоны с газом и два металлических диска. Металлические диски имеют большую площадь поверхности, что позволяет им быстро нагреваться. Так, когда по цепи проходит электрический ток, газ в мехах нагревается и меха расширяются. Это приводит к тому, что два металлических диска разделяются, и диск, который находится сзади, толкается к крошечному переключателю, расположенному в центре термостата. Это немедленно прерывает цепь, вызывая отключение нагрева или охлаждения. Затем газ в мехах начинает остывать, заставляя меха сжиматься. Это сжимает металлические диски вместе, в результате чего внутренний диск отходит от крошечного переключателя. Таким образом, цепь замыкается, и блок HVAC снова включается.

Электронные термостаты: Сегодня, благодаря развитию технологий, существуют электронные термостаты с электронными датчиками температуры и схемами, которые могут определять любое изменение температуры окружающей среды и автоматически включать обогрев или охлаждение. Они похожи на мини-компьютер и могут быть запрограммированы. Электронный термостат содержит устройство, известное как термистор, которое отвечает за измерение температуры окружающей среды. Термистор также является резистором, который способствует изменению электрического сопротивления при изменении температуры. Термистор выделяет тепло, когда через него проходит электрический ток. Это нагревает катушку термометра, которая разматывается от тепла, вызывая отключение микроконтроллера в электронном термостате. В результате обогрев или охлаждение отключаются. Как только термистор и катушка термометра остывают, они возвращаются в исходное положение, вызывая включение блока HVAC.

Цифровой или электронный термостат предотвращает потери энергии. Это позволяет вам программировать отопление и охлаждение вашего дома на разные периоды времени, чтобы использовать минимальное количество энергии, когда не требуется оптимальное охлаждение или обогрев. Это прекрасный способ сэкономить деньги и энергию.
