Схема подключения терморегулятора Eberle

Терморегуляторы немецкого производителя Эберле (EBERLE), специализирующегося на оборудовании климатического контроля, пользуются стабильным спросом у потребителей за своё качество и простоту.

В этой статья мы рассмотрим схему подключения наиболее успешных моделей — механических терморегуляторов EBERLE rtr 3563, 3521, 6121. Все они имеют одинаковые возможности, отличаются в основном лишь внешним видом.

Существует 3 основные схемы подключения термостата Eberle к устройствам нагрева:

1. Прямое

2. К розетке 220В

3. Подключение нагрузки к терморегулятору через контактор

Каждый из этих вариантов решает свою конкретную задачу, я расскажу подробно про каждый из них.

В первую очередь, давайте рассмотрим схему соединения проводов внутри термостата Эберле и назначение его клемм, она для всех вариантов одинакова.

Как видите, механический термостат Eberle имеет всего 4 клеммы для подсоединения проводов:

Две их них, с маркировкой «N» — служат для подключения нулевых проводников — питающего кабеля и уходящего на нагрузку. Порядок подключения при этом не важен, клеммы соединены между собой.

К клемме «1» подключается фазный проводник питающего -вводного кабеля

К клемме «2» фазный провод, идущий к обогревателю, розетке или контактору

Клемма для подключения заземления «PE» в корпусе отсутствует, поэтому, я советую соединять провода защитного заземления (желто-зеленые) между собой клеммником, например, компании WAGO.

Принцип работы у терморегулятора простой и основан на физическом свойстве металлов меняться в зависимости от температуры. Колесиком, вы регулируете удаление контактных площадок друг от друга. Чем дальше они разнесены, тем требуется большее изменение температуры окружающего воздуха, чтобы пластины вновь замкнулись или наоборот разомкнулись, если были соединены.

Пока контакты термостата замкнуты – соединена и электрическая сеть до обогревателя, и он работает. Как только достигается заданная температура воздуха (нагревается от включенного отопительного прибора) контакт пропадает и обогреватель обесточивается.

Так как терморегулятор Eberle механический, в своей работе ему не требуется обычные фаза и ноль. Он как выключатель, коммутирует лишь фазные проводники. Но бывают модели с индикатором работы — светодиодом, вот для них и, конечно, для удобства подключения обогревателей, лучше всегда прокладывать полный комплект проводников до устройства – фазу, ноль, заземление.

Теперь давайте рассмотрим три основные, самые распространенные схемы работы климатического устройства:



Самая простая и распространенная схема монтажа — это подсоединение кабеля питания обогревателя напрямую к терморегулятору Eberle.

Достаточно подать электрический ток и настроить температуру срабатывания регулятора, чтобы схема работала. Принцип прост: Питание от источника, например, электрощита, попадает в терморегулятор, где, в зависимости от окружающей температуры, или передаётся обогревателю или нет.

Если вы заранее знаете, что будете пользоваться электрическим нагревом и выбрали место установки обогревателя – это ваш вариант. При этом удобно спрятать всю проводку и избежать лишних соединений.



Следующей распространенной схемой работы терморегулятора является подключение термостата Эберле к розетке.

Схема в точности повторяет предыдущий вариант, но является при этом более интересной. Ведь вместо отопительного устройства, к термостату подсоединяется обычная розетка 220В.

Таким образом прибор регулирует работу розетки, в зависимости от окружающей температуры подавая или отсоединяя её от источника электрического тока.

Вы сможете подключить в этой розетке практически любой обогреватель не превышающий по допустимому току другие элементы электроцепи и управлять им автоматически в зависимости от температуры окружающей среды. Так контакты терморегулятора редко выдерживают ток свыше 10А, а розетки 16А.



Третий вариант, хотя не такой распространенный как те, что представлены выше, но имеет свои неоспоримые преимущества. В частности, при его реализации, пропадает зависимость от подключаемой максимальной мощности. Один терморегулятор Эберле сможет управлять сразу несколькими обогревателями, их количество ограничено лишь номиналом контактора (максимально выдерживаемый ток) и выделенной мощностью на вашу квартиру или дом.

Тут терморегулятор управляет работой контактора поэтому соединяется проводниками напрямую с ним. Обогреватели, на которые подаётся электрический ток в зависимости от окружающей температуры, подключены к выходам модульного контактора.

Принцип работы достаточно прост. При включении термостата – когда в комнате еще прохладно, его контакты замкнуты и фаза проходя через регулятор, попадает на клемму А2 контактора. На второй управляющей клемме А1 постоянно подключен НОЛЬ. В результате, при поступлении питания, по принципу электромагнита, замыкаются внутренние контакты контактора и электрический ток поступает к обогревателям, фазные проводники которых подключены к его выводам.

При пропадании питания, когда достигнута установленная на устройстве регулятором температура, контакты размыкаются, и обогреватели выключаются. Как только станет снова прохладно, процесс повторится. Таким образом температура в помещении будет всегда в заданных пределах.

Пожалуй, это все основные схемы подключения термостата, которые обычно используются при электрическом обогреве помещений. Терморегулятор Eberle при этом, зарекомендовал себя надежным, достаточно точным в работе устройством, с немецким качеством.

Если у вас остались вопросы или вы знаете другие полезные схемы подключение терморегулятора Eberle – пишите комментариях к статье, это будет полезно многим.

как подключить термостат в розетку для бытовых приборов, схема подключения терморегулятора с датчиком температуры воздуха

Стандартный электрообогреватель, не имеющий регулятора нагрева, не очень удобен, а порой и просто опасен в эксплуатации. При беспрерывном использовании таких приборов есть высокий риск возникновения пожара, а температуру самого воздуха в помещении можно контролировать только при включении и выключении обогревателя. Поэтому имеет смысл приобрести специальный терморегулятор для него.

О том, что это такое, как правильно это устройство использовать, мы и поговорим ниже.

Что это такое?

Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.

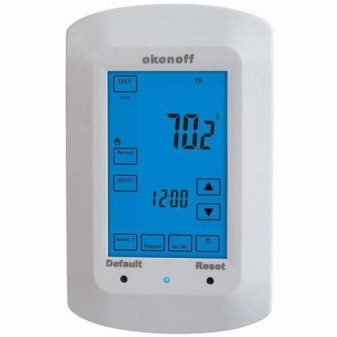

Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.

Принцип работы

Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.

К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства

. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.

Виды

Сегодня существует множество различных моделей терморегуляторов. Все они подразделяются на 2 большие группы по типу управления:

• механические модели;
• электронные устройства;
• электромеханические девайсы.

Безусловно, первый вариант является наиболее простым и бюджетным, зато второй многофункциональный и современный.

Итак, электронные терморегуляторы состоят из 3 основных частей.

• Ключ-реле. Именно с его помощью осуществляется управление девайсом.
• Датчик, который и определяет температуру нагрева воздуха в помещении.
• Микропроцессор. Эта часть терморегулятора координирует движение всех остальных его частей и отвечает за правильность выполнения всей работы в целом.

Простейшее устройство этого прибора обеспечивает простоту его эксплуатации. Для простых бытовых обогревателей такой терморегулятор станет прекрасным и бюджетным дополнением. Данное приспособление встраивается непосредственно в сам обогреватель, точнее, в его центральную часть либо же вблизи розетки. Несмотря на простую конструкцию, даже механические терморегуляторы можно встраивать в «умный дом» и настраивать их не только на поддержание конкретной температуры воздуха в помещении, но и определять с их точностью температуру любых электрических приборов в доме, тем самым повышая уровень пожарной безопасности.

Механические приспособления являются еще более простыми в своем устройстве и использовании. Состоят они из баллона со штоком, внутри которого и помещено специальное жидкое вещество. По внешнему виду напоминают обычную запорную арматуру, правда, имеют маленький размер. Крепятся обычно на сам обогреватель. Простейшие терморегуляторы этого вида обычно устанавливают в погребе, на складах, а также в прочих нежилых или редко посещаемых помещениях.

Простая и безопасная конструкция позволяет использовать их длительное время даже без пристального внимания человека.

Электромеханические терморегуляторы являются современными и многофункциональными. Принцип их действий довольно прост – внутри располагается специальное реле, и определённая часть его при интенсивном нагревании расширяется, тем самым подавая сигнал обогревателю об отключении. И наоборот, когда реле остывает, прибор получает сигнал о включении. При этом внешний вид такого терморегулятора может отличаться в зависимости от производителя и конкретной модели. Есть девайсы, оснащённые просто реле, а есть и те, что имеют специальный дисплей.

Такой вариант терморегулятора подойдет и для погреба, и для складского помещения и, конечно же, для частного дома. Помимо этого, в отдельную категорию специалисты относят и терморегуляторы, предназначенные для инфракрасных обогревателей. Они имеют 2 разновидности – механическую и электронную. Но при этом само устройство и принцип его работы более сложен, чем у девайсов, изготовленных для стандартных обогревателей.

В отдельную категорию относят и розетки-термостаты. Некоторые называют такое приспособление погружным термостатом. В данном случае сама розетка уже оснащена специальным контроллером нагрева самого обогревателя и воздуха в помещении. Правда, терморегулятор все же можно будет приобрести заранее и отдельно. Затем при помощи специальных пазух в него вставляют розетку и крепят на стену, как обычный источник электроэнергии. Далее пользователь программирует термостат на время работы и необходимую температуру воздуха в помещении. Также можно установить и максимальную температуру нагрева самого прибора.

Далее все, что необходимо – это просто включить обогреватель в розетку-термостат и наблюдать за процессом. Большим плюсом является и то, что такой термостат можно с легкостью использовать не только как регулятор нагрева воздуха в помещении, но и как регулятор его охлаждения. Существуют еще и GSM управляемые и Wi-Fi регулируемые приспособления. Они являются самыми дорогостоящими и современными. Программировать такие терморегуляторы можно через любое мобильное устройство и через него же можно задавать или менять команды, а также в любое время проверить эффективность и правильность работы этого девайса.

По типу подключения все терморегуляторы вышеописанных видов также подразделяются на 2 большие группы.

• Стационарные, то есть те, что крепятся к стене при помощи проводов и специальных схем. После установки такого девайса свободно переносить его из помещения в помещение уже не получится.
• Переносные или розеточные. Здесь все просто – при необходимости можно легко перенести из одной розетки в другую и использовать практически в любом помещении.

Есть и еще один критерий, согласно которому все реализуемые сегодня терморегуляторы подразделяются еще на 2 группы.

• Со встроенным датчиком температуры.
• С выносным датчиком. Здесь он располагается обычно на конце кабеля, длина которого колеблется от 150 до 300 см.

Каждая разновидность такого устройства является рекомендуемой, но необязательной для установки в каком-то определенном помещении. При желании любой тип этого приспособления можно устанавливать на любом обогревателе.

Однако чтобы повысить эффективность использования терморегулятора, перед его приобретением и покупкой лучше всего проконсультироваться со специалистами.

Производители

Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы. Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей.

• Китайский бренд Sardo, предлагает клиентам широкий ассортимент розеточных терморегуляторов. Все модели просты и удобны в монтаже и эксплуатации. Они позволяют не только создать максимально комфортную температуру в помещениях любого типа, но и делают это безопасно и не затратно.

По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.

• Ballu – еще один производитель, который занимается изготовлением терморегуляторов любого типа. Все модели изготавливаются в соответствии с самыми строгими требованиями безопасности и качества. Именно поэтому они не только просты и эффективны в использовании, но и полностью безопасны.

• Eberle – еще один производитель, в ассортименте которого представлены модели всех типов терморегуляторов, за исключением розеточных. Каждый прибор прост в эксплуатации и установке, позволяет повысить эффективность и безопасность использования обогревателей любого типа и мощности. В ассортименте представлены модели терморегуляторов не только различных характеристик и размеров, но и разных цветов.

• Terneo – этот бренд специализируется на изготовление мобильных терморегуляторов, в частности, розеточного типа. Каждый прибор имеет качественную сборку, компактный размер и может быть установлен на обогреватели любого типа. Длительная и безопасная эксплуатация, стильный и современный дизайн в сочетании с доступной ценой – это именно то, что лучше всего характеризует продукцию этого бренда.

Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.

Правила выбора

Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.

• Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя. В противном случае приобретением может оказаться вообще бесполезным.
• Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора. Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
• Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
• Необходимо определить задачи, которые будет выполнять данное приспособление.

Если помимо контроля за температурой воздуха, будут выполняться и другие задачи, тогда экономить не стоит и следует покупать более дорогостоящие модели.

Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

• Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности.
• Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола. Если розетки расположены выше или ниже, следует использовать удлинитель.
• Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно.
• Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя. Все составляющие такой системы отопления должен находиться только в исправном состоянии.
• Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

Также внимательно следует изучить инструкцию по эксплуатации и лишь после этого приступать к монтажным работам.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.

Схема подключения терморегулятора — ElectrikTop.ru

Любое физическое тело обладает свойством тепловой инерции. Оно проявляется в том, что и нагрев, и остывание не происходят мгновенно. Скорость этого процесса зависит от многих факторов – как от физических свойств материала, так и от его формы или размера. Вероятно, многие знают, насколько быстрее остывает чай в блюдце, чем в чашке.

Это же правило в полной мере относится и к домостроению. В каркасных домах тепло держится очень недолго: стоит лишь остыть его источнику, как через час-два температура в комнатах может сравняться с наружной. А в строениях из бруса, бревна, газобетона или кирпича временной промежуток от комфорта до полного промерзания может длиться до полутора суток.

Использование этого интервала позволяет существенно сэкономить на отоплении, поскольку можно уменьшить мощность, например, электронагревателей. Или совсем отключить их. Но для осуществления контроля над ним требуется использовать дополнительные приборы. Они называются терморегуляторами.

Типы терморегуляторов

Терморегуляторы, их также называют термостаты или термореле, бывают нескольких типов. Они различаются по следующим признакам:

• Способу измерения.
• Месту расположения чувствительного элемента.
• Способу управления.

Способ измерения

Он может быть электромеханическим и электронным. В первом случае используется два свойства металлов:

• Упругость, когда под воздействием внешней силы они изменяют свою форму и возвращаются в исходное положение после прекращения ее действия. Используется, например, в капиллярных термодатчиках кондиционеров – при нагреве жидкость расширяется, давит на мембрану, которая изгибается и размыкает электрические контакты;
• Память формы. Если две пластины разнородных металлов (медь и алюминий) механически соединить, то при нагреве они деформируются, а при остывании вернутся в прежнее положение. Это так называемые биметаллические контакты.

Во втором случае используется свойство металлов изменять электрическое сопротивление при нагреве и остывании. Или так называемый термоэлектрический эффект (термопара), когда по двум соединенным в кольцо проводникам с разной проводимостью начинает течь ток, если их концы нагреты до разных температур.

Расположение чувствительного элемента

Может находиться как непосредственно на источнике тепла, так и вне его. В первом случае весь блок управления крепится, например, к корпусу электрического конвектора. Он реагирует на величину отдаваемого прибором тепла. Это самое простое решение, но оно малоэффективно, поскольку не связано с фактической температурой в помещении.

Во втором случае датчик устанавливается на какой-либо из конструкций. Например, на стене, на расстоянии 1-1,5 метра от пола. При этом он может быть как совмещен с блоком управления, так и устанавливаться отдельно, но с сохранением гальванической связи с ним.

Например, если вы монтируете систему управления электрическим теплым полом, можно поставить терморегулятор с датчиком в его корпусе где-то на стене. Но если используется водяное отопление, то чувствительный элемент монтируется рядом с трубами, в массиве пола.

Делается это по той причине, что теплоносителю нельзя остывать ниже определенного предела – вся система может замерзнуть и выйти из строя. Датчик на стене такой момент наверняка упустит. Схема подключения терморегулятора теплого пола при паровой системе отопления приведена на рисунке ниже.

Выносить измеритель стоит и в том случае, если атмосфера в помещении слишком влажная (парилка в бане). При этом надо исключить любую возможность электрического пробоя через тело человека. А это произойдет, если вы будете прикасаться влажными руками к блоку управления.

Способ управления

Он может быть двух типов:

1. Механический, когда изменяются физические характеристики размыкаемых контактов. Например, их длина.
2. Электронный. В этом случае регулируется величина управляющего сигнала, на который реагирует размыкающее реле. Как раз именно этот элемент и является признаком электронного управления, а не наличие механического верньера на корпусе блока. С помощью этого колесика может вращаться вал потенциометра.

Достоинством первого является простота. Однако он имеет огромную погрешность. Поэтому, если вы используете нагреватель для особых целей – создания благоприятного микроклимата для животных, растений, используйте исключительно электронные модели. Этот способ позволяет включить в состав схемы множество дополнительных элементов, повышающих комфортность пользования.

Например, жидкокристаллический дисплей, на котором отражается температура. Или устройство дистанционного включения: едете на дачу, соединяетесь по каналу GPRS с системой обогрева и по приезде входите в теплый дом.

Подключение терморегуляторов

Прежде чем рассматривать схему подключения того же инфракрасного нагревателя в паре с терморегулятором, вам стоит понять, что он состоит из двух цепей: силовой и сигнальной. С последней вы не будете иметь дело до тех пор, пока не захотите отремонтировать или улучшить прибор – если вы не имеете специальных знаний, лучше не пытайтесь.

Основой силовой цепи является электромеханическое реле или полупроводниковый ключ – тиристор. Она коммутируется так, чтобы оказаться включенной последовательно силовой линии (фазе). Схема подключения терморегулятора к нагревателю приведена на рисунке ниже.

Для того чтобы добраться до клемм прибора, вам, в зависимости от модели, придется или вскрыть отдельную крышку на корпусе, или отделить его от основания. Маркировка зажимов на линейке может быть разной. Например, вы увидите: L1, L2, L3, N и мнемосимвол заземления. В этом случае вам даже не придется читать инструкцию по эксплуатации. При наличии только цифр обращение к мануалу обязательно.

К зажиму L1 подключается питающая фазная линия, L2 – выход и подача напряжения на нагреватель. Если между ними нет видимого электрического контакта, вам надо сделать перемычку. Наличие L3, L4 и далее означает, что вы можете подключить к этому терморегулятору еще несколько нагревателей или других приборов, обеспечивающих работу системы отопления – клапана подачи воды, циркуляционного насоса и других.

Клемм N может быть как одна, так и две. Они равноценны, их можно соединить перемычкой. Если регулятор механический, то эти зажимы являются промежуточным пунктом для удобства подключения нейтрального провода. В принципе, можете их проигнорировать и протянуть нейтраль до нагревателя отдельно. В электронных же моделях они обеспечивают питание сигнальной цепи. Если вы не подключите нейтраль, прибор работать не будет.

Терморегулятор может включаться как непосредственно в силовую, так и в цепь втягивающей катушки магнитного пускателя, если управляемых им приборов два, три или больше. Это позволяет применять маломощные модели в цепях с большими рабочими токами.

Подключение терморегуляторов не требует специальных знаний. Точно следуйте инструкции по эксплуатации и обязательно проводите все работы с полным снятием напряжения.

Схемы подключения терморегуляторов от компании ЭССО, Калининград.

Схемы подключения терморегуляторов В самом простом случае поддержание температуры в помещении производится с помощью терморегулятора — электронного или электромеханического. Терморегуляторы имеют не сложную схему подключения. Терморегуляторы устанавливаются обычно — один на помещение, другими словами — в каждое помещение. В зависимости от мощности обогревателей, обогревающих одно помещение, возможно два варианта подключения: ♦ при общей мощностью до 3 кВт — они могут управляться самим терморегулятором; ♦ при большей мощности приборы подключаются через магнитный пускатель, в цепь управления которого включается терморегулятор. Ниже приводим схемы подключения терморегуляторов. Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку до 3 кВт к сети 220 вольт одного обогревателя бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку до 3 кВт к сети 220 вольт двух обогревателей бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку более 3 кВт к сети 220 вольт одного или нескольких обогревателя бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку более 3 кВт к сети 380 вольт (3 фазы) трех обогревателей бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 к сети 380 вольт (3 фазы) одного промышленного обогревателя ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 к сети 380 вольт (3 фазы) нескольких промышленных обогревателей ▼ Схема подключения терморегуляторов Auraton 2020 (2030) на суммарную нагрузку до 1 кВт и Auraton 3003 на суммарную нагрузку до 3 кВт к сети 220 вольт одного обогревателя бытовой серии ▼ Схема подключения терморегуляторов Auraton 2020 (2030) на суммарную нагрузку до 1 кВт и Auraton 3003 на суммарную нагрузку до 3 кВт к сети 220 вольт двух обогревателей бытовой серии ▼ Схема подключения терморегуляторов Auraton 2020 (2030) на суммарную нагрузку более 1 кВт и Auraton 3003 на суммарную нагрузку более 3 кВт к сети 220 вольт одного или двух обогревателей бытовой серии ▼ Схема подключения терморегуляторов Auraton 2020 (2030) и Auraton 3003 к сети 380 вольт (3 фазы) одного промышленного обогревателя ▼ Схема подключения терморегуляторов Auraton 2020 (2030) и Auraton 3003 к сети 380 вольт (3 фазы) нескольких промышленных обогревателей ▼ терморегулятор, термостат, подключение, схема, инструкция, рекомендации, советы, схема подключения, Калининград, компания ЭССО, компания Энергосберегающие системы и оборудование, магнитный пускатель, контактор, мощность Схема, подключения, терморегулятор Схема подключения инфракрасных обогревателей через терморегулятор Схема подключения, инфракрасных обогревателей, терморегулятор

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру  в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.



Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему,  управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой  находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.



Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.





Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать.  Во втором,  надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настоек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри.  Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

• Для этого надо обесточить холодильник, выдернув шнур из электросети.
• В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
• Обозначить маркером схему подключения проводов.
• Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

• оранжевый, красный или черный — соединяет термостат с компрессором;
• коричневый — фазный провод, ведущий в розетку;
• белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
• полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки



У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон  внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —>  например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Осторожно.  Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.
