Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями.

Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

  • температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
  • температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
  • комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной - распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.

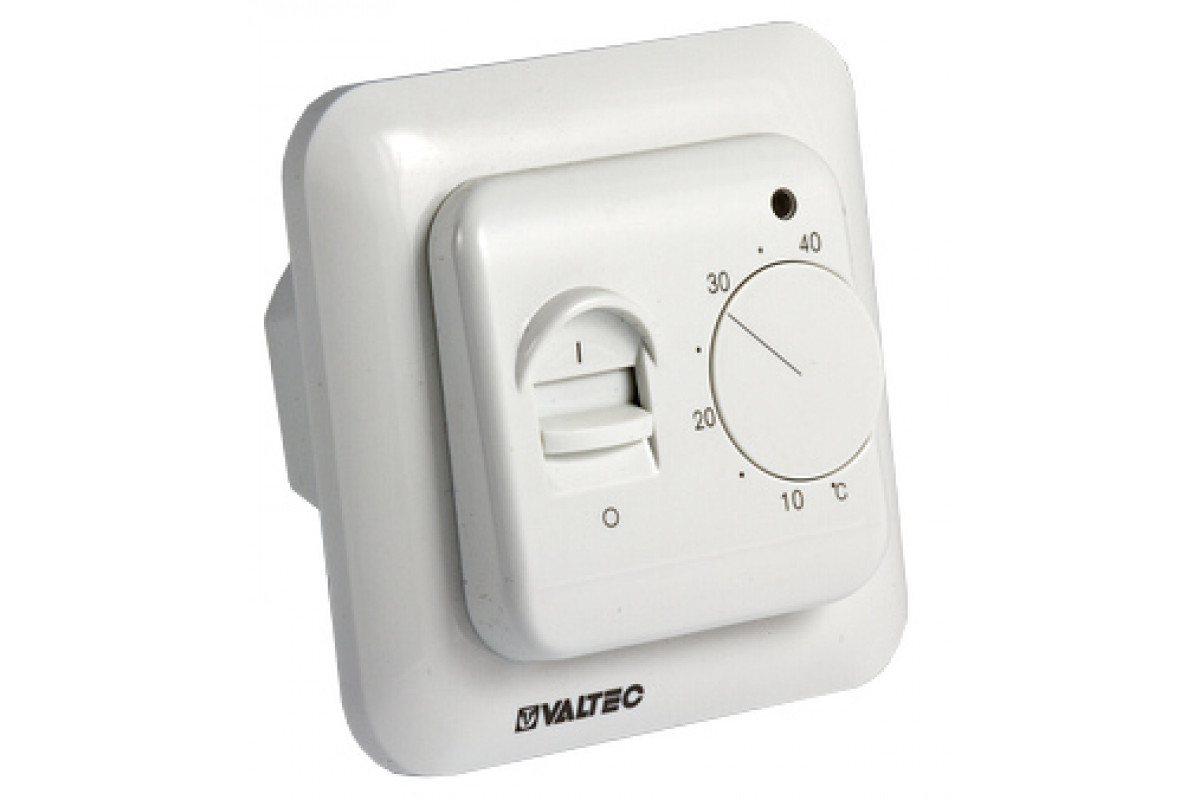

    Терморегулятор для теплого пола механический

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    Механические терморегуляторы с выносным датчиком температуры

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

    Механический терморегулятор

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

    Сенсорный тип терморегулятора

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

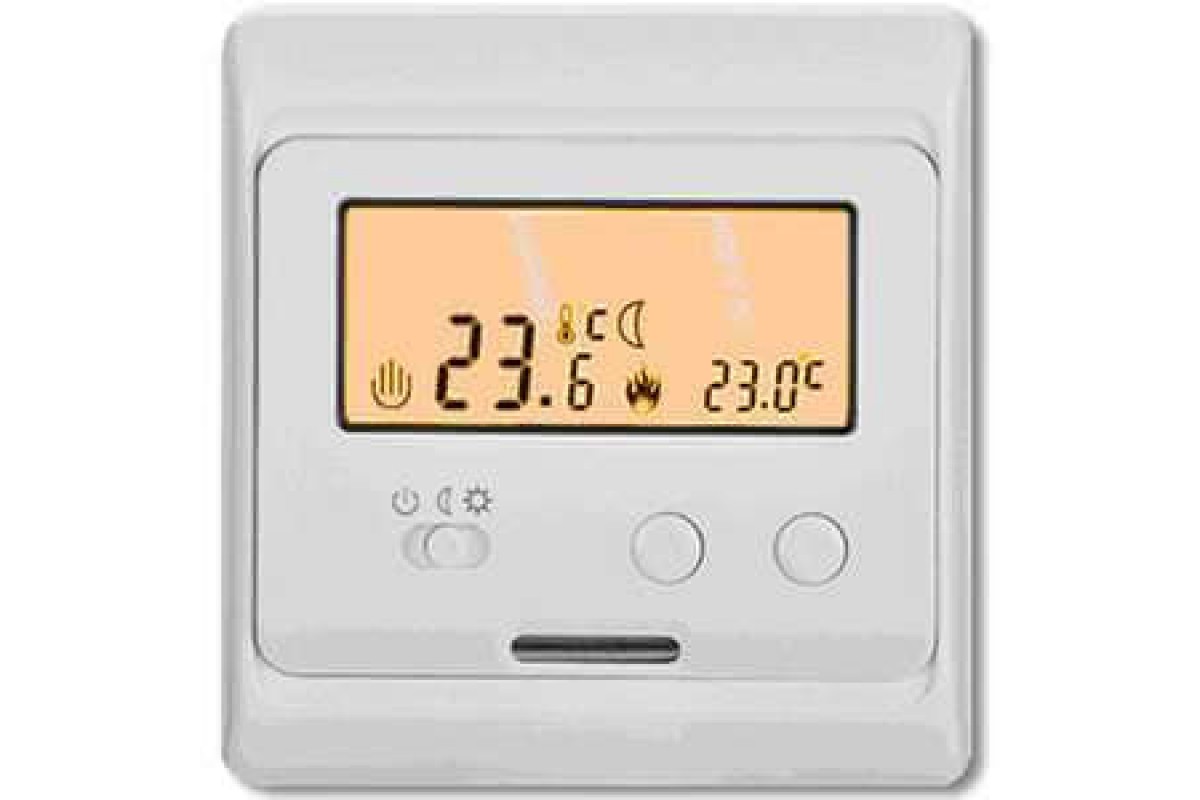

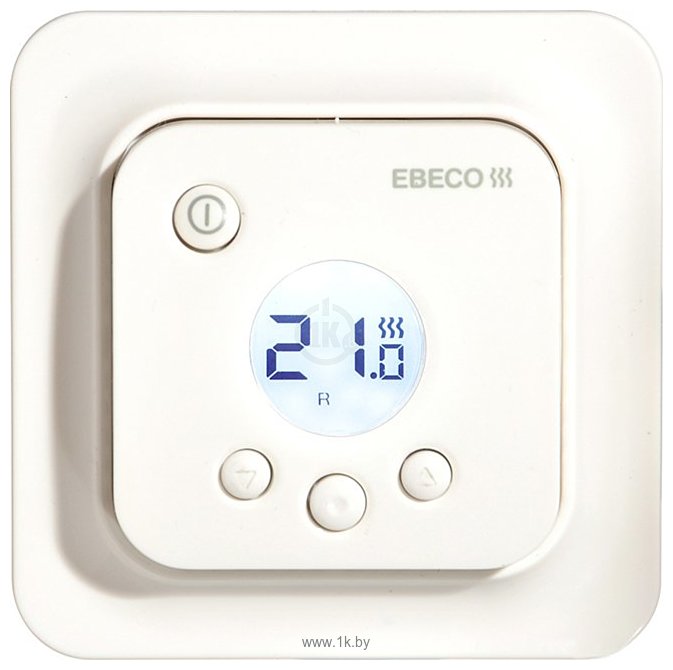

    Электронные терморегуляторы теплого пола

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

    Беспроводной программируемый терморегулятор

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

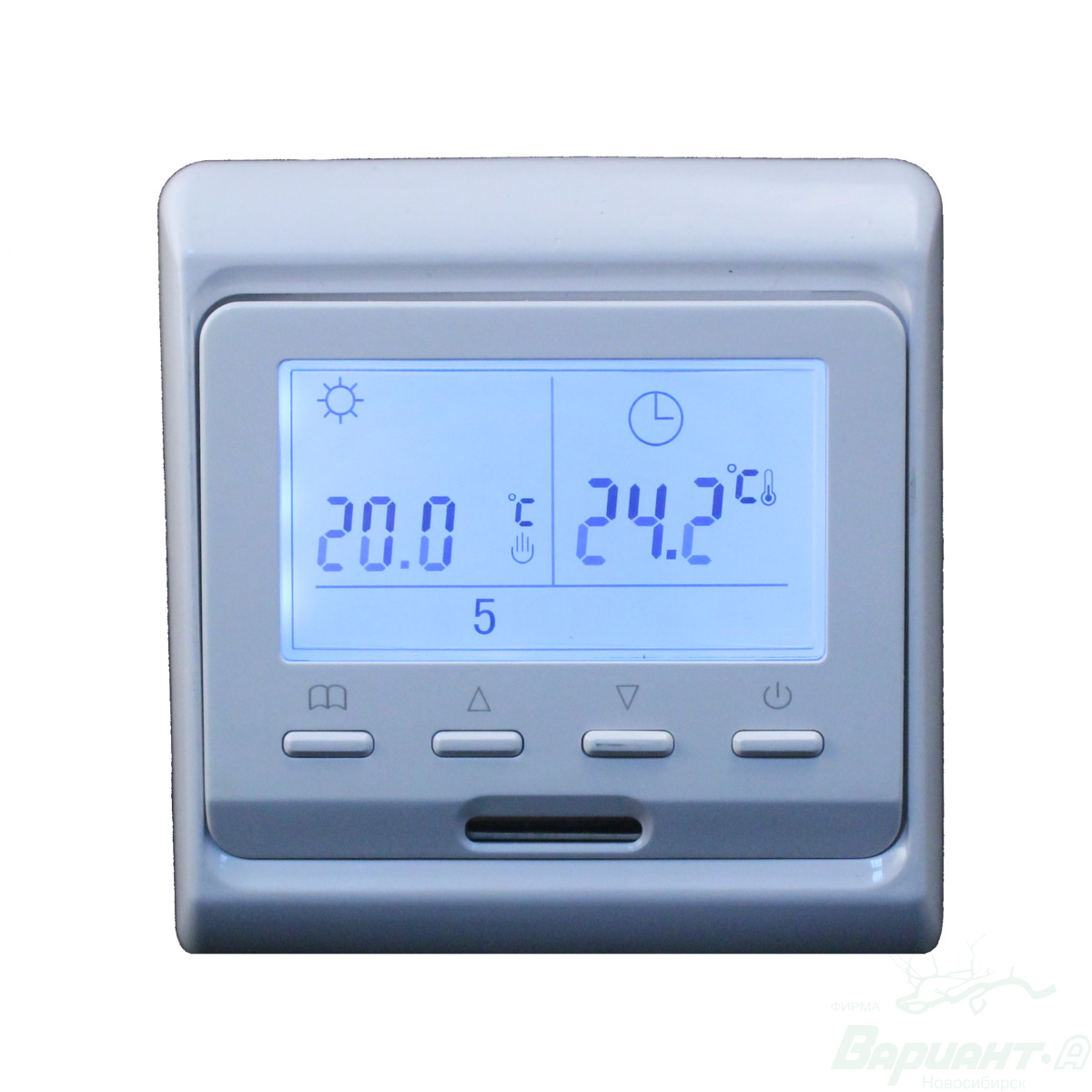

    Терморегулятор для теплого пола программируемый

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

  1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
  2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
  3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
  4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

  1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
  2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
  3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 9.5k. Обновлено

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола


Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:
  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа


Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
  2. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов


Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

термостат, термоклапан, как регулировать температуру, регулировка, механический термодатчик, комнатный датчик

Содержание:

О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.


Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.


Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.


Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

  1. механические;
  2. дистанционные сенсорные;
  3. обычные электронные;
  4. программируемые терморегуляторы;
  5. радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

  • обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
  • щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.


Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.


Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.

Обычные электронные термостаты для водяного теплого пола

Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.


Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».


Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Советы по установке терморегуляторов

Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.


Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.

Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.

Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).

Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.


функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

  • Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
  • Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
  • Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
  • Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
  • Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

  • Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
  • низкая стоимость;
  • возможность ремонта при выходе из строя;
  • легко монтировать;
  • прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

  • Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
  • Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
  • Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
  • Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
  • Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

  • Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
  • Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
  • Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
  • Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

  • Датчики температуры пола.
  • Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

  • Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
  • Он не должен находиться под прямыми солнечными лучами.
  • Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

  • Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
  • Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
  • Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
  • Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

  • Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
  • Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
  • Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

Выбираем теплорегулятор для теплого пола, что нужно знать чтобы не ошибиться?

Для контроля температурного режима в помещениях применяются терморегуляторы. Все они работают на одном принципе: датчиком измеряется температура в комнате, затем производится ее сравнение с установленным значением, после чего поступает сигнал к системе подогрева на ее включение, отключение или изменение режима работы.

Настройка терморегулятора

В системе электрического теплого пола воздействие на подогрев производится напрямую – путем подачи или отключения напряжения. Терморегулятор для водяного теплого пола автоматически управляет расходом жидкого теплоносителя или поддерживает его заданную температуру с целью создания комфорта в помещении.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

  • мощность оборудования;
  • способ регулирования;
  • выполняемые функции;
  • тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Режимы автоматического регулирования

Автоматика служит для поддержания заданных параметров автономно.

Индивидуальное регулирование

Термостаты покомнатного регулирования самостоятельно управляют температурой и должны быть установлены всегда для:

  • Поддерживания установленной температуры воздуха (Тв) в каждом помещении путем управления температурой пола (Тп).
  • Поддерживания заданной (Тп) ,которая важнее чем (Тв).

Групповое регулирование

Способ заключается в управлении температурой или объемом теплоносителя, осуществляется следующим образом:

  • На источнике тепла, например, на отопительном котле со встроенными датчиками, контролирующими и управляющими элементами.
  • Изменение параметров теплоносителя на одном или на группе коллекторов.
  • С поддерживанием постоянной температуры теплоносителя, например, с установкой термоголовки с накладным датчиком на двух,- или трехходовой клапан узла, смешивающего прямой и обратный потоки жидкости. В зависимости от измеряемой температуры водяного теплого пола двухходовой клапан (1) подает или отсекает горячую воду, которая смешивается с обратным потоком насоса (2) (рис. а ниже). Недостатком является небольшая пропускная способность, но зато обеспечивается плавная регулировка. Максимальная площадь отопления для данной схемы составляет не более 200 м2. Трехходовой клапан одновременно выполняет функции балансировочного крана и пропускного клапана (рис. б). На схеме управление его заслонкой производится с помощью контроллера (6) по результатам измерения датчика температуры смеси (3) и уличного (5). Смешивание прямого и обратного потоков теплоносителя происходит внутри трехходового клапана.
  • Климат-контроль по выбранной программе, работающей от нескольких датчиков температуры. Режим может осуществляться по схеме на рис. б.
Схемы работы регулирующих клапанов системы теплого пола

Комплексное регулирование

Способ сочетает индивидуальную и групповую автоматику, Поскольку последняя не всегда способна работать автономно.

Автоматику и оборудование следует применять только от одного производителя, иначе они могут не состыковаться.

Обзор разных типов терморегуляторов

Может быть интересно

Выпускается много разных типов термостатов, у каждого из них есть свои достоинства и недостатки.

Термостатические головки

Устройства содержат круглую ручку со шкалой, по которой выставляется требуемая температура в помещении. Когда она превысит заданный уровень, клапан внутри перекрывает подачу теплоносителя. Температура начинает падать. При прохождении порога клапан снова открывается, и подача возобновляется.

Внутри прибора встроен сильфон (гофрированная камера) с жидкостью или газоконденсатом. Он одновременно выполняет функцию датчика температуры и исполнительного механизма. При нагреве наполнитель расширяется, и сильфон давит на шток, закрывающий клапан.Термоголовка в разрезе

Качественное регулирование температуры

Работа термоголовки основана на измерении температуры на месте ее установки. Существует другой вариант с выносным датчиком. Он правильнее измеряет температуру в помещении. Этот тип устройства предпочтительнее. Его часто устанавливают на трехходовой клапан.

Термоголовка с трехходовым краном

Принцип качественного регулирования основан на подаче в контуры теплоносителя с заданной температурой при его постоянном расходе. Изменяется только соотношение горячей и охлажденной воды на входе в контуры теплого пола.

Есть вариант с подачей горячей воды из котла напрямую в трубы теплого пола. При этом измеряется температура потока на выходе. Когда она достигнет заданного максимума, прямая подача отключается, и обратный водный поток начинает циркулировать по замкнутому контуру отопления, пока не остынет до заданной температуры. Затем клапан открывается, и снова возобновляется прямая подача из котла. Хотя схема надежная, применение смесительного узла является предпочтительным.

Его преимущества следующие:

  • равномерное прогревание поверхности пола;
  • возможность увеличения количества автоматических температурных режимов;
  • равномерный гидравлический режим функционирования системы.

Следует отметить, что пользователи часто регулируют температуру системы непосредственно на котле, что создает некомфортные условия и настоящий хаос в системе. Особенно это заметно, когда вместе с ним подключена система с радиаторами.

Термоголовка соединяется механически со штоком, на котором размещены 2 клапана. При их перемещении открывается больше проход для одного потока и перекрывается для другого, что влияет на температуру теплоносителя.

В качестве датчика температуры используется баллончик, заполненный газовым конденсатом и соединенный с сильфоном гибкой тонкой трубкой. Как только температура среды повышается, давление расширяющегося газа передается в сильфон, и шток терморегулятора перемещается, перекрывая прямую подачу теплоносителя через трехходовой клапан. При снижении температуры в помещении, прямой поток от котла увеличивается.

Рабочей средой может быть термочувствительная жидкость или парафин в цилиндре. Сигнал подается на нагреватель, расположенный в наполнителе. От повышенной температуры парафин плавится, его объем соответственно увеличивается, и расплав давит на поршень, который перемещает шток с клапанами.

Устройство является более инерционным, чем газовое. Температура теплоносителя регулируется термостатом в диапазоне до 400С.

Температура теплоносителя регулируется в смесительном узле, в который входят терморегулятор, клапан и водяной насос с обвязкой. В свою очередь, узел связан с группой из прямого и обратного коллекторов, через которые производится раздача теплоносителя по контурам и его возврат на подогрев.

Коллекторная группа со смесительным узлом

Ошибкой пользователей является попытка управлять отоплением вручную путем бессистемного вращения крышек термоголовок. Подобный способ регулировки является грубым и только сбивает настройки, поскольку расход тепла зависит от многих факторов и является переменной величиной.

Автоматическое управление с большей точностью производит термоголовка, у которой выносной датчик встраивается в обратный коллектор.

Количественное регулирование температуры

Способ заключается в том, что на подающей линии сохраняется постоянная температура теплоносителя. При этом на каждом контуре устанавливается термостатический клапан RTL, изменяющий расход горячей воды.

Регулирование температуры теплого пола изменением расхода горячей воды

Устройства поддерживают заданную температуру воды на выходе каждого контура, где датчиком служит встроенный сильфон с термочувствительной жидкостью. Положение клапана определяется ручной настройкой крышки головки.

Давление в системе теплого пола создается циркуляционным насосом отопительного котла. Длина каждой петли ограничена и не должна превышать 60 м, иначе теплоноситель не продавится через контур.

Более продвинутым способом регулировки температуры теплоносителя является установка сервопривода на распределитель теплого пола, управляемого от комнатного термостата. Схема его подключения представлена на рис. ниже.

Схема подключения комнатного термостата

Подобная система работает как при качественном, так и при количественном регулировании температуры. Термостат непрерывно управляет сервоприводом, постоянно прикрывая или открывая клапан подачи теплоносителя.

Количественный и качественный режимы регулирования температуры теплого пола комбинируют, что позволяет повысить эффективность системы отопления.

Выносные термостаты для теплого пола

В более сложных автоматических системах температуру воздуха контролирует терморегулятор с контроллером и сервоприводом. В зависимости от показаний датчиков, расположенный на стене термостат выносной для водяного теплого пола дает сигнал на перемещение клапана коллектора.

Контроллер имеет следующие функции:

  • принятие сигналов от датчиков и реакция на них;
  • организация разных режимов отопления помещений;
  • программируемое отопление в разное время.

Многофункциональные термостаты дорого стоят, но затраты со временем окупаются. Важно правильно выбрать подходящую систему. В небольшом помещении выбирается простая схема с клапаном и встроенным термостатом. Температура воды устанавливается вручную, а затем термостатическая головка будет управлять клапаном.

При наличии в доме радиаторов отопления и теплого пола, который является дополнительным, необходима схема качественного регулирования его температуры.

Если теплый пол служит основным средством отопления, его целесообразно разбивать на зоны с управлением каждой по простым схемам.

Видео

Терморегулятор – это необходимый атрибут для теплого пола. Он эффективен вместе с остальным оборудованием, например, со смесительным узлом. Простые системы устанавливаются своими силами, а сложные –доверяются профессионалам. Если теплый пол является основным средством отопления дома, лучше разделить всю систему на простые автономные подсистемы без лишних сложностей.

Датчик температуры на водяной теплый пол. Датчики регуляторов водяного пола

Датчик температуры на водяной теплый пол.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Ошибки при монтаже теплого пола. Какие бывают ошибки при монтаже теплого пола

Сейчас теплый пол установлен во многих домах. При помощи греющего кабеля, термоматов или инфракрасной пленки, вы сможете установить подогрев напольного покрытия. Его не сложно установить и подключить, но только в том случае, если придерживаться правил. Также важно знать, что делаешь, иначе из-за мелочей ваша система выйдет из строя. Мы расскажем вам, какие ошибки при монтаже теплого пола совершают люди, чтобы вы не повторили их.

Основные ошибки при монтаже теплого пола

  1. Неверное проведение расчетов материала. Для того чтоб правильно замерять длину материала, нужно иметь в виду полезную площадь комнаты, которая не заставлена мебелью. Чтобы не сделать ошибку, выполните расчет труб теплого пола онлайн.
  2. Категорически запрещается разрезать резистивный кабель на подходящие вам куски. В том случае, когда у вас будет проводника больше, чем нужно, тогда укладывайте его близко друг к другу.
  3. Стоит учитывать минимальный радиус изгиба, который указан в характеристиках, обычно он от 5 до 10 диаметров кабеля.
  4. Нужно обращать внимание на шаг укладки, отступами от стен. Очень важно, чтоб петли проводника не пересекались между собой, иначе будет перегрев.
  5. Не включайте теплый пол, если стяжка еще не застыла, иначе навредите системе.
  6. Систему нужно укладывать только на чистый пол, следите, чтобы не было мусора, главное, чтобы теплый пол не лег на строительный мусор.
  7. Не игнорируйте рекомендации по прозвонке системы после монтажа. Прежде чем стелить теплый пол, простелите пакет на инфракрасную пленку, нужно еще раз все замерять, чтобы все было, так как указано в паспорте.
  8. Для того чтобы в любой момент можно было видеть датчик температуры, стоит его укладывать в гофу.
  9. Тот самый датчик температуры нужно ставить посредине двух витков кабеля, чтобы показания температуры были точными.
  10. Во время установки не наступайте на кабель, в обуви с толстой подошвой, это может повредить кабель.
  11. Во всех комнатах обязательно должен стоять свой контур теплого пола и терморегулятор, не экономьте на этом.
  12. Сфотографируйте схему всех стяжек перед заливкой, для того чтоб помнить где что находится.
  13. Прежде чем начать работу, нужно ознакомиться с инструкцией, очень важно, что рекомендует производитель, важно сначала читать инструкцию, а потом делать.
  14. Не помогайте быстрее застыть раствору включая систему обогрева – это грубейшая ошибка, она быстро сломается.
  15. Стоит запомнить, что инфракрасный теплый пол нужно стелить под паркет. Линолеум, ламинат, а термоматы только под плитку, в том случае если простелить в ванной комнате пленочный пол и залить его плиточным клеем, идея будет не из лучших, система не сработает.

Советуем посмотреть

Мы показали вам какие ошибки, чаще всего совершают люди при установке теплого пола, воспользуйтесь ими и не совершайте подобных. Надеемся, что наши советы станут для вас полезными.

Также читайте: как спрятать провода в доме.

Температура теплого пола.

Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.

Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды вдолжна быть 40С, чтоб пол не забирал лишнюю электроэнергию.

В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.

Присистемы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект "температуно-полосатого пола" не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.

Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:

  • Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.

По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.

Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.

  • Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.

Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.

Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды

  • Переменный поток при постоянной температуре подающей воды.

Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.

Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Максимальная температура теплых водяных полов

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Оптимальная температура теплого пола

Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.

Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.

Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.

Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.

Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.

Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.

    Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
  1. 26°C для помещений с постоянным пребыванием людей;
  2. 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
  3. температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
  4. для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.

Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.

При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.

Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.

Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.

Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.

Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.

При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.

Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.

Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.

Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 'С — 2 *С выше) в зависимости от времени соприкосновения
Конструкция пола (толщина)Потеря тепла кДж/м2Оптимальная температура пола °СРекомендуемый диапазон температур пола °С
1 мин10 мин1 мин10 мин1 мин (10 % неудовлетворенных)10 мин (15 % неудовлетворенных)
Бетонные плиты, отделанные деревянной гладилкой60419

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Скорость нагрева теплых полов

    По своим особенностям системы отопления можно подразделить на два вида:
  1. Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля.
  2. Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.

Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Комфортная температура теплого пола

Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.

Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.

При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.

Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

    Учитывая физиологические особенности человека, температура пола не должна превышать следующие границы:
  • 29 градусов (при оптимальной 26) – коридоры, прихожие, кухни, гостиные. В спальных, детских и игровых помещения, температура должна быть на несколько делений ниже, что обусловлено условиями эксплуатации.
  • 34 градуса – пол в ванной и санузле;
  • 35 градусов – для мест, которым характерна высокая теплопотеря (окна, периметр по наружным стенам).

Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.

Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Почему температура у Вас сильно больше?

Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.

Терморегулятор для водяного теплого пола подключение. Вариан. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях , когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола , проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Термоклапан для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Терморегулятор для теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Видео как без проблем завести датчик температуры пола

Термостаты и регуляторы

Мы предлагаем широкий выбор средств контроля температуры в помещении, чтобы предоставить вам лучший способ обогрева вашего дома, просто и эффективно. У нас есть стильные системы управления как для электрического, так и для водяного теплого пола, и мы можем посоветовать вам, какой тип лучше всего подходит для ваших индивидуальных требований к отоплению, стиля жизни и бюджета.

Доступны различные варианты управления:

  • Термостаты с ручным циферблатом

    Электронные термостаты с циферблатом.Для использования с водяным или электрическим нагревом, когда нет необходимости в программировании отдельных зон.

  • Программируемые термостаты

    7-дневные программируемые термостаты помогают снизить потребление энергии за счет нагрева именно тогда, когда это необходимо.Для водяного и электрического отопления.

  • Термостаты с сенсорным экраном

    Сенсорные термостаты программируются и могут использоваться как в электрических, так и в водных системах. Эти устройства проще программировать, что дает им преимущество перед стандартными программируемыми опциями.

  • Беспроводные термостаты

    Эти агрегаты могут использоваться только с системами на водной основе. Они обеспечивают программируемую функциональность с помощью стильного термостата без необходимости прокладывать кабели.

  • Wi-Fi / управляемый смартфон

    Наши новейшие системы, управляемые смартфоном, также дают вам полный контроль над отоплением, даже когда вы находитесь вне дома, что идеально подходит для современного образа жизни.Может использоваться как с водными, так и с электрическими системами.

  • Таймеры с горячей водой

    Смартфон управляет таймером, чтобы ваш водонагреватель всегда оставался горячим и горячим именно тогда, когда он вам нужен.

  • Центры коммутации

    Центры коммутации позволяют управлять несколькими зонами в системе отопления, будь то радиаторы или полы с подогревом.Эти коробки делают электромонтаж системы аккуратным и аккуратным процессом.

У нас есть стильные системы управления как для электрического, так и водяного теплого пола , чтобы удовлетворить ваши индивидуальные потребности в отоплении, образ жизни и бюджет.
Стандартные проводные термостаты

Мы предлагаем самый большой на рынке ассортимент проводных электрических и водяных термостатов для теплого пола, включая ProWarm ™, Devi, Heatmiser и Honeywell, от стандартных домашних циферблатов до высокотехнологичных систем мониторинга энергии с сенсорным экраном, у нас также есть большой ассортимент термостатов бытового отопления в наличии.

Беспроводные термостаты

Heatmiser являются ведущими экспертами в области беспроводного управления термостатами и предлагают самый широкий ассортимент на рынке. Мы продаем беспроводные термостаты для любого типа установки, от управления несколькими комнатами до зон с одним контуром.

Сетевые термостаты 12В

Большинство сетевых термостатов на 12 В используются только для систем водяного отопления. Heatmiser предлагает широкий спектр различных опций для любого типа дома, включая центральную сенсорную панель управления, которая может контролировать до 32 различных зон!

Термостаты Wi-Fi
Термостаты

230 В Wi-Fi делают управление нагревом доступным из любой точки мира, с помощью уникальных приложений Heatmiser вы можете включить обогрев со своего мобильного телефона / ноутбука или ПК в любом месте в любое время.

Руководство по регуляторам и термостатам теплого пола

Знание регуляторов теплого пола и правильного их использования поможет вам поддерживать комфортную температуру в вашем доме, не тратя впустую энергию, целые состояния или землю.

Мы отвечаем на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно контролировать свое отопление. От того, как использовать термостаты для эффективного управления полом с подогревом, до понимания панелей управления теплым полом.

Перейти к разделу руководства по регулированию теплого пола

Как использовать термостаты для теплого пола

Термостат - это просто переключатель, который включает и выключает обогрев в зависимости от температуры в помещении. Термостаты обычно ошибочно принимают за дроссельную заслонку, потому что ошибочно полагают, что это ускорит отопление вашего дома. Правильно используя термостат для пола с подогревом и установив его на желаемую температуру, вы избегаете потери энергии из-за случайного перегрева вашего дома.

Вот видео о том, как контролировать теплый пол с помощью программируемого neoStat.

Температура теплого пола - что мне установить?

Это варьируется от человека к человеку, но обычно 21 ° C является идеальной температурой для жилых помещений. В спальнях обычно немного прохладнее до 18 ° C. Вы можете установить это с помощью панели управления теплым полом.

Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского баланса.По данным Energy Savings Trust, включение комнатных термостатов с подогревом пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.

Следует ли оставлять пол с подогревом включенным на весь день?

Это может зависеть от типа установленной вами системы теплого пола и вашего образа жизни. Как правило, для создания комфортного и гостеприимного дома, в котором не тратится энергия, следует установить таймер, который гарантирует, что отопление будет включено, когда вам это нужно.

Балансировка теплых полов - пошаговое руководство

Не знаете, как использовать термостаты для теплого пола?

Когда вы «балансируете» систему теплого пола, вы рассчитываете, сколько времени потребуется комнате, чтобы нагреться и остыть, используя эту информацию, чтобы определить, как запланировать теплый пол.Попробуйте эти советы по балансировке теплого пола.

  1. При настройке таймера используйте холодный вечер и укажите время, за которое пол с подогревом нагреется до комфортной температуры - это время разогрева.
  2. Выключите систему и определите, сколько времени нужно системе, чтобы остыть до холода.
  3. С помощью этих двух цифр вы можете составить точный график работы системы теплого пола. Если вы знаете, что для достижения 21 ° C требуется 30 минут, вы можете настроить обогрев на полчаса до того, как вы придете домой с работы или встанете с постели.

Если это звучит слишком сложно, вы можете установить более сложный термостат, например neoStat от Nu-Heat. Многие регуляторы теплого пола имеют функции самообучения и могут автоматически регулировать включение отопления в течение года для достижения оптимальной производительности.

Как отрегулировать теплый пол в соответствии с вашей системой UFH

Как наиболее эффективно контролировать теплый пол? Теплый водяной пол с подогревом очень эффективен, но его можно сделать еще больше, если вы правильно сбалансировали теплый пол.

Существует два основных типа водяных теплых полов, и управление ими осуществляется по-разному:

Как контролировать стяжку теплого пола

В системе стяжки, распространенной в новостройках, нагревательная трубка встроена под слой стяжки.

Он будет иметь высокую тепловую массу, поэтому можно ожидать, что он нагреется через некоторое время. Из-за этого стяжку полов следует включать примерно на час раньше, чем аналогичную радиаторную систему.Система теплого пола с бесшовным полом будет хорошо удерживать тепло, а это значит, что возможны более длительные периоды отключения.

Для повышения эффективности системы и быстрого реагирования установите температуру теплого пола на 16 ° C в периоды «выключения». Это приведет к более быстрому прогреву, так как системе отопления требуется меньше энергии.

Как управлять низкопрофильным подогревом пола и модифицировать его

Модернизированные системы теплого пола, такие как LoPro ® , или решения, в которых труба обогрева находится близко к поверхности пола, нагреваются быстрее, чем традиционная система теплого пола со стяжкой.

Если у вас низкопрофильная система с хорошей теплоотдачей, вы можете управлять своим теплым полом так же, как и радиаторной системой, с помощью панели управления теплым полом.

Имеет ли значение, где расположены термостаты с подогревом пола?

Да, безусловно. Комнатные термостаты с подогревом полов следует размещать в таком месте, где они могут получать свободный поток воздуха из комнаты, чтобы считывать точную температуру для балансировки полов с подогревом.

Важно, чтобы они не блокировались такими предметами, как шторы, картины или мебель.Вы также должны убедиться, что они не находятся рядом с дополнительными источниками тепла, такими как дровяные горелки, или сквозняки.

Нужно ли мне обновить или заменить существующие регуляторы отопления?

Система отопления должна иметь термостат котла, программатор / таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). Если они у вас есть, это, как правило, лишь случай понимания того, как их эффективно использовать.

Если вашим существующим элементам управления больше 14 лет, их обновление может быть платным.Новые, более точные элементы управления могут обеспечить большую экономию и комфорт.

Панели управления теплым полом - чего ожидать

Вот пример термостата пола с подогревом нового типа, которым можно управлять с помощью смартфона.

В дальнейшем в этом руководстве мы рассмотрим другие типы термостатов, включая простые модели термостатов с круговой шкалой.

Объяснение типов термостатов и регуляторов теплого пола

Управляемость является важным фактором при установке теплого пола - одна из самых больших областей потерь от системы теплого пола связана с плохим контролем теплого пола.

Стиль жизни, как правило, диктует объем необходимой управляемости, и вы должны учитывать:

  • Будет ли преимущество термостатов с возможностью дистанционного управления, позволяющих включать и выключать обогрев по дороге с работы домой или в доме отдыха?
  • Вы проводите большую часть времени дома со стандартным распорядком дня? В таком случае простой комнатный термостат для теплого пола с циферблатом может идеально удовлетворить ваши требования.

Чтобы упростить выбор контроллеров и термостатов для теплого пола, мы рассмотрим некоторые из самых популярных в нашем ассортименте, объясняя, что они предлагают и для каких проектов они наиболее подходят.

Познакомьтесь с высококачественным проводным устройством Nu-Heat neoStat, беспроводным neoAir и термостатом со стандартной шкалой.

neoStat с дополнительным neoHub и приложением для смартфона

Поющий и танцующий neoStat позволяет контролировать пол с подогревом с помощью загружаемого приложения. Он имеет функции отпуска, поддержания температуры и коррекции температуры. Два ключевых преимущества:

  • Энергосберегающий Optimum Start рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, автоматически корректируя его в течение года.
  • Можно сотрудничать с neoHub, чтобы получить доступ к ряду «умных» функций.Отличное решение, если вы хотите точно контролировать температуру теплого пола.

Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и оперативность, поскольку в комнатах поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где нужно запрограммировать обогрев разных частей дома в разное время дня, например, обогрев спален на более короткие периоды и гостиных с полудня до вечера.

Беспроводной программируемый термостат

Благодаря тому, что эти контроллеры теплого пола являются беспроводными, они могут быть встроены в существующее здание без необходимости прокладывать проводку в стенах, что приводит к меньшим нарушениям работы. Они предлагают те же функции, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов ремонта.

Стандартный циферблатный термостат - простой контроль теплого пола

  • Предлагает простой и эффективный индивидуальный контроль UFH для каждой комнаты
  • Аналогичен стандартным регуляторам отопления, поэтому большинство знакомо с их работой.
  • Подходит для большинства проектов отопления и ремонта дома

Smart vs.Регулятор теплого пола стандартный циферблат

Nu-Heat предлагает ряд программируемых и регулируемых термостатов для любого дома. Серия smart neoStat может предложить дистанционное управление системой отопления через загружаемое приложение.

Обновившись до neoHub и синхронизируя систему neo со смартфоном или планшетом, он открывает такие функции, как геолокация, которая позволяет термостату пола с подогревом включать и выключать полы с подогревом в зависимости от близости пользователя к собственности.

Проводной neoStat и беспроводной neoAir позволяют легко сбалансировать температуру теплого пола, точно рассчитать время и настроить в соответствии с вашим стилем жизни и распорядком дня.

Установка контроллера теплого пола neoStat

NeoStat устанавливается как любой другой комнатный термостат с проводным подогревом пола и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.

Каждым отдельным neoStat в собственности можно управлять с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами.Если ваш домашний декор очень минималистичный, возможность дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления подогревом пола можно скрыть.

Почему выбирают neoStat для контроля теплого пола?

Помимо стандартных функций, которые вы ожидаете от термостата, neo system также предлагает:

Географическое положение

Используйте свое местоположение телефона, чтобы выключить отопление на определенном расстоянии от дома, а затем снова включить при возвращении. Это может быть отличным резервом, который автоматически отключит пол с подогревом, когда дом пуст - идеально подходит для выходных, когда можно запрограммировать отопление на весь день.

Оптимальный старт

Отложите запуск теплого пола до самого последнего момента, чтобы избежать ненужного нагрева и обеспечить прогрев помещения в запрограммированное время.

Optimum Start использует информацию о скорости изменения температуры, чтобы вычислить, сколько времени необходимо отоплению для повышения температуры в здании на 1 ° C, а затем соответственно запускает отопление. Neo автоматически регулирует время нагрева в течение года.

Режим отпуска

Уменьшает заданную температуру теплого пола в доме до заданной температуры защиты от замерзания.Они автоматически вернутся в программный режим по возвращении домовладельца.

Выбор датчика

Позволяет выбрать температуру воздуха, температуру пола или и то, и другое. Когда оба датчика включены, датчик температуры пола используется как датчик ограничения пола и предназначен для предотвращения перегрева пола.

Заинтересованы в установке теплого пола?

Диапазон термостатов

Nu-Heat доступен как часть их полного пакета проектирования и поставки для теплого пола, будь то в составе возобновляемой системы отопления или более традиционной системы котла.Наши специалисты могут помочь вам подобрать лучшую систему для вас и как эффективно контролировать теплый пол.

Вопросы? Просмотрите полный ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.

Комнатный регулятор для водяного теплого пола

Руководство по применению Проектирование водяного теплого пола - оптимальные результаты Датский Дания 19 сен, 2019 2.8 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты Немецкий Несколько 19 мая, 2017 2.7 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты Литовский Литва 04 декабря, 2015 5.0 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты Польский Польша 06 октября, 2015 5.1 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты финский Финляндия 06 октября, 2015 5.1 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты Русский Россия 04 декабря, 2015 5.2 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты китайский (CN) Китай 04 декабря, 2015 5.2 МБ .pdf
Руководство по применению Проектирование водяного теплого пола - оптимальные результаты Турецкий Турция 04 декабря, 2015 3.6 МБ .pdf
Руководство по применению Проектирование водяного теплого пола (Руководство по применению) Английский Несколько 08 августа, 2019 8.0 МБ .pdf
Брошюра Развивайте свой бизнес и откройте для себя ценность работы с одним партнером (международная версия) Английский Несколько 19 ноя, 2015 5.6 МБ .pdf
Брошюра Развивайте свой бизнес и откройте для себя ценность работы с одним партнером (международная версия) Словацкий Словакия 23 марта 2021 г. 16.4 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Литовский Литва 04 декабря, 2015 5.6 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Чешский Чешская Республика 24 октября, 2014 5.8 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Немецкий Австрия 29 октября, 2014 4.2 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно китайский (CN) Китай 01 декабря, 2015 5.9 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Французский Франция 19 октября 2015 7.5 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Шведский Швеция 10 марта, 2015 5.8 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Турецкий Турция 01 декабря, 2015 5.4 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Русский Россия 01 декабря, 2015 5.8 МБ .pdf
Каталог Гидравлический теплый пол - просто, проверено и выгодно Польский Польша 16 марта, 2016 5.7 МБ .pdf
Брошюра Гидравлический теплый пол - брошюра для конечного пользователя Английский Несколько 12 июл, 2017 10.8 МБ .pdf
Каталог Гидравлический теплый пол - гид по продукции Датский Дания 14 августа, 2017 5.0 МБ .pdf
Каталог Водяной теплый пол (руководство по продукту) Английский Несколько 12 ноя, 2020 29.9 МБ .pdf
Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое ... Литовский Литва 04 декабря, 2015 1.6 МБ .pdf
Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое ... китайский (CN) Китай 01 декабря, 2015 1.8 МБ .pdf
Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое ... финский Финляндия 13 октября, 2014 1.9 МБ .pdf
Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое ... Турецкий Турция 01 декабря, 2015 1.6 МБ .pdf
Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое ... Датский Дания 06 ноя, 2019 1.4 МБ .pdf
Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое ... Польский Польша 10 декабря, 2014 2.0 МБ .pdf

5 лучших интеллектуальных термостатов для систем водяного отопления с водяным полом

Когда вы тратите деньги на установку своей новой системы водяного теплого пола, имеет смысл сэкономить несколько долларов.

Вы, наверное, задаетесь вопросом, можно ли отказаться от нового термостата лучистого тепла и использовать старый, сэкономив деньги и нервы.

Что ж, ответ в том, что это возможно, но может и не быть.

Моя личная философия - всегда использовать правильное снаряжение по прямому назначению. Так вы получите больше от своей системы.

На мой взгляд, вам следует использовать правильный тип термостата для вашего лучистого теплого пола, особенно если он является водяным.

В этой статье я написал подробное руководство для покупателя, которое поможет вам выбрать правильный термостат для лучистого тепла, и включил мои рекомендации из 5 лучших термостатов для лучистого тепла.

В спешке? Вот наш выбор

Вам нужен специальный термостат для вашего водяного теплого пола?

Вам действительно нужен специальный термостат лучистого тепла, так как те, которые работают лучше всего, измеряют температуру пола и воздуха, чтобы убедиться, что пол не становится опасно горячим во время нагрева. Если вы измеряете только температуру воздуха, система теплого пола может превысить температуру и быть слишком горячей на ощупь, пока не достигнет датчиков термостата.

С интеллектуальным термостатом излучающего тепла у вас гораздо больше контроля, чем с традиционным термостатом. Теплый пол - это несложно, но, поскольку он медленно нагревается, лучше всего, если вы сможете запрограммировать его с большей точностью. Это то, что вы получаете с правильными термостатами излучающего тепла.

Вы даже можете использовать датчики, чтобы узнать, когда кто-то выходит из комнаты, чтобы они отключились сами по себе. И вы также можете включить его удаленно через приложение, чтобы было тепло, когда вы вернетесь домой, если вы вернетесь, когда обычно это не запланировано.

Есть много преимуществ, включая экономию энергии. Если вы собираетесь использовать пол с подогревом, имеет смысл иметь такой.

Убедитесь, что у вас есть подходящий термостат для вашего обогревателя!

Electric vs Hydronic

Гидравлический теплый пол просто означает, что в нем используется циркулирующая горячая вода. Этот термин может относиться к плинтусу или даже к тепловому вентилятору, у которого есть труба с горячей водой, которая излучает тепло.

В нашем случае это замкнутая система, в которой бойлер или водонагреватель циркулирует горячую воду через серию трубок из полиэтиленгликоля под полом.

Если вы еще не разобрались с водонагревателем для теплого пола, ознакомьтесь с этой статьей о том, следует ли вам использовать водонагреватель или бойлер для лучистого теплого пола!

В электрической системе используются теплопроводящие маты с катушками, которые нагреваются за счет электричества. Они используют сопротивление для выработки тепла и для безопасности обернуты полимером.

Обычно мат и термостат объединяются, поскольку они являются частью одной системы. Если вы изучаете электрическую систему водяного теплого пола, то половина вашей работы уже сделана.Скорее всего, вам не нужно использовать старый термостат или покупать специальный электрический термостат для этой работы.

Работают ли интеллектуальные термостаты с тепловым излучением?

Большинство интеллектуальных термостатов предназначены для принудительного воздушного отопления, а не для излучающих водяных систем.

Теперь, когда лучистые полы с подогревом становятся все более популярными благодаря своей эффективности и эффективному отоплению дома, они начинают приспосабливаться к спросу.

Сложность заключается в том, что системы лучистого теплого пола нагреваются дольше и иногда требуют двухступенчатого нагрева.Даже если термостат может управлять двумя ступенями, иногда используемый котел этого не делает.

Дома с разными зонами также представляют проблему и обычно требуют нескольких термостатов и датчиков.

Лучшие интеллектуальные термостаты работают с датчиком температуры пола, который может более точно регулировать температуру и избегать превышения заданной температуры. Это и безопаснее, и эффективнее.

Теперь, когда вы знаете, что интеллектуальные термостаты работают с лучистым теплом, мы предлагаем 5 наших лучших излучающих напольных термостатов.Мы также включаем наш лучший выбор термостата для лучистого теплого пола.

5 лучших термостатов для теплого пола

Лучший в целом - Умный термостат Honeywell Home T9 WIFI

Умный термостат Honeywell Home T9 WIFI
  • УМНЕЕ ЖИТЬ И СОН. Выберите температуру в конкретной комнате, например ...
  • УДИВИТЕЛЬНЫЙ ДИАПАЗОН ДАТЧИКА. В умных комнатных датчиках с батарейным питанием используется уникальный ...
  • MULTI-ROOM FOCUS. Не заставляйте выбирать одну комнату вместо другой, T9...
  • ЭКОНОМЬТЕ ДЕНЬГИ И ЭНЕРГИЮ. Отрегулируйте термостат из любого места с помощью ...
  • УМНЫЕ ОТВЕТЫ И ПРЕДУПРЕЖДЕНИЯ. Интеллектуально изучает отопление вашего дома и ...

Вы можете увидеть некоторые из основных функций в поле выше, но вот некоторые подробности.

Honeywell T9 может работать в нескольких комнатах, поэтому вы можете устанавливать температуру для каждой комнаты индивидуально. Вы можете установить разное время для каждой комнаты, помимо температуры.

Если в дневное время на верхних этажах никого нет, то подогревать пол там нет смысла.Просто добавьте датчик для каждой комнаты, в которой есть лучистое тепло, чтобы создать разные настройки для каждой. (NB: у него есть только один датчик, поэтому вам нужно будет заказывать больше для каждой дополнительной комнаты!)

Geofencing также может быть добавлен, поэтому, когда вы дома, ваш телефон снимает его, входя в зону. В этот момент может начаться обогрев, поэтому его не нужно включать, если вы прибываете в то время, которое еще не было запрограммировано.

Что нам нравится:

  • Простота установки
  • Работает с голосовыми командами Alexa, Cortana и Google
  • Имеет возможность работы в нескольких зонах
  • Поддерживает геозону
  • Отслеживает ваши тенденции нагрева

Что нам не нравится:

  • Требуется провод C
  • Невозможно изменить яркость дисплея

Самый популярный - Nest Learning Thermostat 3-го поколения

Nest Learning Thermostat 3-го поколения

Возможность работы в нескольких зонах позволяет отслеживать различные области дома.Датчики искусственного интеллекта изучают ваш ежедневный график обогрева и охлаждения и устанавливают его за вас. Супер простая установка

Хотя это не лучший интеллектуальный термостат для лучистого напольного отопления, он, пожалуй, самый популярный. Этот термостат Nest 3-го поколения отлично справляется со своей задачей и прост в использовании, но он не обладает такой чувствительностью и точностью, как рассмотренный выше Honeywell T9.

Это последнее поколение поддерживает работу в нескольких зонах, чего раньше не было, так что это приятный бонус.Вы можете поставить датчики в разных частях дома и соответственно обогреть.

Алгоритм AI поможет вам отслеживать использование и фактические движения, чтобы знать, когда и где вам больше всего нужно тепло. Датчики могут определить, сколько времени вы проводите в каждой части дома, и будут заранее обогревать эти зоны в то время, когда сочтут это необходимым. Однако он не контролирует температуру в этих комнатах.

Это экономит ваши деньги, поскольку вы не перегреваете область, потому что она слишком долго нагревается.Это особенно полезно, если у вас теплый пол, так как для его нагрева может потребоваться некоторое время.

Вы можете проверить, будет ли он работать с вашим бойлером или водонагревателем, нажав здесь и пройдя анкету.

Что нам нравится:

  • Экономия до 12% на счетах за отопление
  • Возможность работы в нескольких зонах
  • Работает с Alexa, Google Home
  • Легко читаемый дисплей
  • Алгоритм AI работает, когда вам это нужно

Что мы Не нравится:

  • Требуется C-Wire
  • Не контролирует температуру в других зонах

Best For Luxury - Ecobee Smart Thermostat с голосовым управлением

Saleecobee SmartThermostat с голосовым управлением
  • Разместите SmartSensor в самом лучшем месте важная комната, как ваша спальня, детская...
  • Smart Home & Away обнаруживает ваше присутствие и автоматически регулирует ...
  • Time of Use охлаждает или нагревает ваш дом в периоды, когда меньше энергии ...
  • Назван «Лучшим в целом интеллектуальным термостатом» от Tom's Guide
  • Управляйте температурой из любого места с помощью приложения ecobee

Smart Thermostat Ecobee - это дорогой термостат, без сомнения. Но это помогает, когда вы используете его для лучистого тепла несколькими способами.

Он намного точнее и программируется, чем Nest, и близок к Honeywell T9.

Через секунду я расскажу о прибамбасах, но сначала позвольте мне сказать, почему это хорошо работает с лучистым теплым полом. Он поддерживает двухступенчатые нагреватели, такие как бойлер или тепловой насос, поэтому может помочь вам эффективно обогреть комнату без чрезмерной компенсации.

Если в вашем доме несколько систем отопления, то это также необходимо.

Теперь, если вам нравится иметь под рукой множество различных приложений или даже кончик языка с голосом, тогда вам понравится, как много вы можете сделать с термостатом Ecobee.

Он работает как на 2,4 ГГц, так и на 5 ГГц Wi-Fi, поэтому, если вы используете двухдиапазонный маршрутизатор, вы все настроены на него. Многие умные дома используют эти двухдиапазонные маршрутизаторы, так что это хорошо, даже если вы не думаете, что вам это нужно, как это может однажды случиться в ближайшем будущем.

Он использует голосовые интеграции Alexa, Google Assistant и Siri для управления, но действительно превосходит Alexa и даже имеет динамик Alexa, если вы хотите слушать музыку или подкасты с него. Он получит доступ к голосу Alexa только с того устройства, которое находится ближе всего к вам.

Дистанционный датчик может определять, дома вы или нет, и может обогревать различные зоны вашего дома индивидуально в соответствии с вашими потребностями. Он также перейдет в интеллектуальный режим и сделает это автоматически без необходимости его настройки. Если он обнаруживает ваше присутствие в комнате, он автоматически включается. Конечно, поскольку для обогрева сияющего пола требуется время, вы также можете включить его удаленно со своего смартфона по дороге домой.

Что нам нравится:

  • Очень продвинутые возможности Alex
  • Датчик удаленного помещения
  • Двухдиапазонный Wi-Fi
  • Простая установка

Что нам не нравится:


Лучший бюджетный вариант - Emerson Sensi Touch Smart Thermostat

Смарт-термостат Emerson Sensi Touch
  • ВЫБОР РЕДАКТОРОВ ЛУЧШИЙ ОБЩИЙ УМНЫЙ ТЕРМОСТАТ по версии USA Today's.com
  • ЭКОНОМИЯ НА 23% НА ЭНЕРГИЮ HVAC *: Регулируя температуру с помощью гибкого ...
  • НАИБОЛЕЕ УСТАНАВЛИВАЕТСЯ ЗА 30 МИНУТ ИЛИ МЕНЬШЕ **: Используйте встроенный уровень с подсветкой ...
  • СОВМЕСТИМОСТЬ С SMART HOME: Работает с Amazon Alexa, Google Assistant, Apple ...
  • ОТЧЕТЫ ОБ ИСПОЛЬЗОВАНИИ: Отслеживайте текущий день и историю нагрева, охлаждения и вентилятора ...

Вам не нужно тратить столько же, сколько другие термостаты, рассмотренные здесь, чтобы получить качество.

Emerson Sensi - отличный вариант для людей с ограниченным бюджетом, которые устанавливают лучистый напольный обогреватель, поскольку он работает с газовыми, пропановыми, масляными и даже электрическими системами отопления, вентиляции и кондиционирования воздуха.Он может обрабатывать до 4-х ступенчатого нагрева с помощью теплового насоса и является единственным в этом списке, который может. Для обычных систем это работает в 2 этапа.

Размер и форма примерно такие же, как у традиционного термостата. Если вы заменяете один, то его легко установить, не перекрашивая область вокруг него. Он может выглядеть не так броско, как другие, но он выполняет свою работу.

Он ограничен по сравнению с Ecobee, когда дело доходит до использования датчиков и автоматического обогрева, но все же имеет геозону и гибкое планирование.

Он дает вам подробные отчеты, чтобы вы могли настроить свое расписание соответствующим образом, но он не будет ощущать человека, входящего в комнату и включающего отопление. Он также не предлагает много возможностей для зонирования, если вы не установите несколько термостатов там, где они вам нужны.

Установка занимает менее 30 минут, но вы должны знать, что вам нужно подключить его к C-проводу. У него есть переходник, так что это очень легко сделать самому.

Что нам нравится:

  • Работает с несколькими гидравлическими системами
  • Отлично низкая цена
  • Предлагает геозону
  • Совместимость с многоступенчатым обогревом
  • Совместимость с Amazon Alexa, Google Home Assistant, Apple HomeKit и Wink

What We Не нравится:

  • Не такой умный, как некоторые другие термостаты
  • Не предлагает многозонных датчиков

Лучшая совместимость - Умный термостат Bosch BCC100

Умный термостат Bosch BCC100
  • ЭКОНОМИЯ ЭНЕРГИИ И ДЕНЬГИ включен, программируется с подключением к Интернету...
  • СОВРЕМЕННЫЙ СЕНСОРНЫЙ СЕНСОРНЫЙ ЭКРАН: 5-дюймовый сенсорный экран ...
  • МНОГОПОЛЬЗОВАТЕЛЬСКАЯ СОВМЕСТИМОСТЬ: включая тепловой насос (4 нагрева, 2 охлаждения) или ...
  • НОВЫЕ КОММЕРЧЕСКИЕ ОБНОВЛЕНИЯ: обновления позволяют контроль испарения и пара ...
  • ТРЕБУЕТСЯ С-ПРОВОД: С-образный провод (общий провод) необходим для питания устройства. Два ...

Если вы ищете бренд с богатой историей, то Bosch определенно тот, которому вы можете доверять.

Они производят обогреватели, от которых люди привыкли годами отапливать свои дома.Фактически, я несколько раз упоминал их на этом сайте в связи с их безрезервуарными водонагревателями.

Благодаря этому вы получаете отличную совместимость со многими различными системами HVAC. В качестве дополнительного бонуса он также может управлять увлажнителями и осушителями всего дома.

Из всех термостатов, рассмотренных в этом списке, Bosch BCC100 является самым простым в использовании. Фактически, вы можете использовать его без приложения, если действительно хотите, чтобы все было просто.

Конечно, если вы хотите использовать приложение, оно предоставит вам гораздо больше возможностей для контроля температуры.Однако он не предлагает геозон.

Хотя у него нет наворотов, которые есть у других в этом списке, он выполняет свою работу и очень надежен.

Если вы ищете множество дополнительных функций и что-то более интуитивно понятное, я бы прокрутил назад и посмотрел другие.

В остальном, по цене, он действительно хорошо работает и за ним стоит поддержка крупного бренда.

Что нам нравится:

  • Совместимость со многими различными системами отопления, вентиляции и кондиционирования воздуха
  • Работает с увлажнителями и осушителями
  • 4-ступенчатое отопление с тепловым насосом
  • Работает без Wi-Fi
  • Alexa и Google Home Connected Control

Что мы делаем t Like:

  • Не так много функций
  • Требуется C-Wire

Заключение

Лучший термостат для систем поверхностного отопления обеспечит максимальную отдачу от теплого пола.Он окупится за счет экономии энергии, поскольку вы можете быть очень точными с настройками и убедиться, что он работает только тогда, когда вам это нужно.

Благодаря возможностям искусственного интеллекта сегодняшних устройств, имеет смысл использовать его.

Термостат теплого пола - Руководство для термостата поверхностного отопления

В этой статье мы расскажем о термостатах полов с подогревом или термостатах лучистого тепла или термостатах полов с подогревом, которые являются термостатами, предназначенными для управления системами теплого пола.Прежде чем углубляться в различные модели термостатов, давайте подробнее поговорим о теплых полах и используемых системах. «Полы с подогревом» или «напольное отопление» часто называют «лучистым отоплением», обычно в США, и для обогрева полов до оптимальной температуры в течение зимнего сезона устанавливаются системы подогрева пола.

Несмотря на то, что в большинстве домов в США используется отопление на основе центральной печи или тепловые насосы, энергия этих систем HVAC не нагревает полы должным образом.Системы отопления, вентиляции и кондиционирования воздуха (например, печи или тепловые насосы) предназначены для нагрева воздуха и циркуляции горячего воздуха по помещению. Они сохраняют тепло в помещении, но не нагревают пол до желаемой температуры. В таких ситуациях вы почувствуете, как мерзнут ноги!

Решением здесь является «полы с подогревом» - система обогрева устанавливается под полом для поддержания надлежащей температуры зимой. Для создания «теплого пола» доступны два типа систем - электрическая или водяная (известная как водяное лучистое отопление).Эти системы теплого пола управляются с помощью специально разработанных термостатов, известных как термостаты с подогревом пола.

Термостаты теплого пола

Как вы знаете, система подогрева пола настраивается отдельно, независимо от общей системы отопления, вентиляции и кондиционирования в вашем доме. Термостаты, которые вы используете для систем отопления, вентиляции и кондиционирования воздуха (например, центральная печь или тепловой насос), могут не подходить для регулирования вашей системы теплого пола. Однако есть некоторые модели, которые совместимы как с системами отопления, вентиляции и кондиционирования, так и с системами теплого пола.Термостат Nest - классический пример, который можно использовать для регулирования систем теплого пола (подходит только для водяных систем отопления). С другой стороны, такие компании, как Honeywell, Nuheat и SunTouch, имеют модели термостатов, предназначенные для систем напольного отопления. Давайте посмотрим на некоторые из лучших термостатов для систем лучистого теплого пола и на то, чем они отличаются друг от друга!

2 типа -

Электрические и гидравлические термостаты

Как мы писали выше, существует два типа систем теплого пола - электрическая и водяная.Термостат, предназначенный для системы электрического теплого пола, не подходит для системы водяного / водяного лучистого отопления (и наоборот). Поэтому мы перечислили 2 типа отдельно, чтобы избежать путаницы.

Термостаты электрического теплого пола

Давайте сначала познакомимся с некоторыми из лучших моделей термостатов электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов (под ним устанавливается хорошо изолированное электрическое гнездо). Обычно они работают от сетевого напряжения - 110 или 240 вольт.Таким образом, вам понадобится термостат линейного напряжения, совместимый с системами теплого пола.

Программируемый термостат для теплого пола

Давайте сначала познакомимся с лучшими программируемыми терморегуляторами для систем электрического теплого пола. Программируемые термостаты можно запрограммировать так, чтобы они следовали предпочтительному графику (в зависимости от вашего образа жизни) и соответствующим образом управляли вашей системой отопления. Существуют также модели термостатов с поддержкой Wi-Fi для систем теплого пола, которые вы можете увидеть ниже (термостат Nuheat WiFi № 3), которыми можно управлять через Интернет.

# 1 - Honeywell Th215-AF-GA / U - Термостат для подогрева пола

Honeywell - Электрический термостат для подогрева пола

Honeywell (Th215-AF-GA / U) - один из самых продаваемых электрических термостатов для подогрева пола. Эта модель программируется на 7 дней и поставляется с датчиком температуры пола (для лучшего контроля температуры) и GFCI (защита от замыкания на землю), который необходим для систем с линейным напряжением. Эта модель предлагает три режима обогрева: окружающий, пол и окружающий с режимами пола, которые можно настроить в соответствии с предпочтениями вашей системы.

Проверить цену и просмотреть подробности

Термостат с датчиком температуры пола обеспечивает постоянное поддержание заданной температуры полов (не становится слишком холодным / горячим). Если датчик температуры пола отсутствует, существует редкая вероятность того, что полы перегреются или станут слишком холодными, в то время как система подогрева пола пытается достичь температуры воздуха.

Следует помнить о технических характеристиках:

  • Этот термостат подходит только для систем электрического теплого пола.
  • Только резистивная нагрузка - Убедитесь, что тип нагрузки вашей системы теплого пола резистивная.
  • Максимальный ток составляет 15 А (120 или 240 вольт). Если ваша система отопления потребляет более 15 А, этот термостат несовместим.
  • Максимальная мощность составляет 1800 Вт при 120 В и 3600 Вт при 240 В. Проверьте требования к мощности вашей системы теплого пола и убедитесь, что она находится в пределах указанной номинальной мощности.

# 2 NuHeat Термостат для излучающего пола (двойное напряжение)

NuHeat Home - Термостат для излучающих полов

Наш выбор № 2 - это термостат NuHeat для излучающих полов для систем электрического теплого пола.Эта модель программируется на 2 дня (будний / выходной), поставляется с 3,5-дюймовым цветным сенсорным дисплеем и совместима с двумя напряжениями (120 или 240 вольт). Эта модель поставляется с «Монитором потребления энергии», который помогает контролировать потребление энергии в течение недели или месяца. Вы можете перепрограммировать свой термостат (на основе данных об энергопотреблении) для экономии энергии и счетов.

NuHeat - Проверить цену

Хотя мы выбрали Nuheat Home как 2-й вариант (из-за высокой цены по сравнению с Honeywell), эта модель на самом деле является одним из лучших доступных термостатов для пола с подогревом.Модель Nuheat home имеет два датчика температуры, датчик температуры пола и датчик температуры воздуха. Защита GFCI включена для предотвращения поражения электрическим током из-за утечки тока снизу.

Основные характеристики:

  • Подходит для всех типов систем электрического теплого пола. Поддерживает двойное напряжение (120/240 вольт)
  • GFCI - обнаружение и отключение замыкания на землю встроено и настроено на утечку 5 мА.
  • Тип пола - подходит для полов из плитки и камня.Предел отсечения температуры установлен на 82 ° F для деревянных полов (ламинат и паркетные полы)
  • Поддержка языков: английский / французский / испанский
  • Настройки - например, установка часов в 12-часовой или 24-часовой режим, яркость экрана, отображение температуры в ° C или ° F и множество других параметров настройки.
  • Автоматический / ручной режим - Выберите «автоматический» режим, чтобы следовать запрограммированному расписанию, и «ручной» режим, чтобы обойти запрограммированное расписание и установить собственную температуру.
  • 3 режима измерения температуры - как и в модели Honeywell, описанной выше, этот термостат может регулировать температуру окружающего воздуха, температуру пола или и то, и другое вместе в комбинированном режиме.

# 3 WiFi термостат для обогрева полов от NuHeat

Nuheat Signature - Wi-Fi термостат для подогрева пола

Нашим выбором № 3 является вариант WiFi вышеупомянутой модели - NuHeat Signature беспроводной / WiFi излучающий термостат для теплого пола. Эта модель имеет дополнительную функцию Wi-Fi наряду со всеми функциями вышеперечисленной модели №2.Если вы предпочитаете термостат с поддержкой Wi-Fi для вашей системы теплого пола, Nuheat Signature - это модель goto.

Проверить цену и подробности

Nuheat Signature совместим с Amazon Alexa, Google Home, а также поддерживает протоколы IFTTT. Если у вас дома есть термостат Nest, Nuheat Signature может использовать датчики присутствия (внутри Nest) для экономии энергии, когда никого нет дома.

# 4 SunTouch Command - Термостат для подогрева пола

SunTouch Command - термостат для подогрева пола

Наш выбор №4 - это SunTouch Command, который представляет собой 7-дневный программируемый термостат с подогревом пола с сенсорным экраном.Эта модель также поставляется с датчиком температуры пола, и доступна опция измерения температуры воздуха. Цвет дисплея регулируется, а размер шрифта большой для удобства чтения.

Проверить цену и подробности

Регулируемый цветной дисплей и красочное кольцо можно настроить так, чтобы он соответствовал интерьеру вашего дома.

Основные характеристики:

  • 3,5-дюймовый сенсорный экран с ярким дисплеем, 7-дневное программирование и мониторинг энергопотребления.
  • Совместим с электрическими системами теплого пола с номинальным током до 15 А.
  • Совместимость с двумя напряжениями (120 В / 240 В) и защита GFCI включена.
  • Доступны режимы измерения пола и воздуха.
  • Датчик температуры пола - 15 футов 10K провод датчика, входящий в комплект поставки модели.
  • К одному термостату можно подключить до 3 электрических матов для теплого пола (при условии, что комбинированная нагрузка соответствует техническим условиям)

Термостаты водяного теплого пола

Термостаты водяного теплого пола используются для регулирования водяных систем теплого пола, которые в основном являются системами водяного отопления.Системы водяного отопления обычно бывают двух типов: 1) Подземные системы - в которых трубы диаметром 1,6 см заглублены глубоко под полом; 2) Системы поверхностного монтажа - трубы диаметром 1,2 см укладываются поверх существующего пола. Гидравлические термостаты подходят для обоих типов систем водяного отопления, независимо от того, монтируются они под землей или на поверхности. Давайте посмотрим на некоторые из лучших доступных гидравлических термостатов.

# 1 Aube от Honeywell - Th240-28-01-B / U - Программируемый гидравлический термостат

Эта модель от Aube (от Honeywell) - наш выбор №1 среди гидравлических термостатов.Aube Th240-28-01-B / U - это 7-дневный программируемый многоцелевой термостат, подходящий для систем водяного теплого пола, милливольтных газовых каминных обогревателей, водяных систем котлов, систем лучистого отопления и систем обогрева сетевого напряжения.

Давайте посмотрим основные моменты:

  • Совместим с широким спектром систем - 120 В, 240 В, милливольт и 24 В (низкое напряжение).
  • Подходит для систем водяного отопления, газовых каминов, систем сетевого напряжения (например, обогрева плинтусов).гидросистемы котлов и многое другое.
  • Номинальный ток - 5А (резистивный)
  • Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
  • Предупреждение о низком заряде батареи в течение 60 дней

# 2 Nest Smart Thermostat для систем отопления полов

Если вы хотите установить интеллектуальный термостат для вашей системы водяного отопления, Nest - лучший вариант . Если у вас уже есть термостат Nest в вашем доме, вы можете использовать ту же модель для управления вашей системой водяного лучистого отопления.Термостат Nest оснащен функцией «истинное излучение» , которая специально встроена для систем лучистого отопления полов или систем радиаторного отопления.

Nest - хороший выбор (особенно с функцией истинного излучения), если вы ищете интеллектуальный термостат для регулирования всей системы отопления дома (в том числе системы лучистого отопления в полу). Вам не нужно покупать отдельный термостат для системы теплого пола, если вы выбираете Nest (который также можно использовать для обычной системы центрального отопления).

# 3 Aube by Honeywell Th235-01-B / U - Непрограммируемый термостат водяного отопления

Наш выбор № 3 - непрограммируемый термостат жидкостного отопления от Aube by Honeywell. Если вы предпочитаете недорогую модель (без опции программирования), эта модель - лучший выбор, который вы можете получить со всеми основными функциями. Эта модель в основном очень похожа на нашу модель № 1 в гидравлических термостатах (Aube Th240-28-01-B / U) без возможности программирования.

Давайте посмотрим на основные моменты:

  • Совместим с системами водяного теплого пола, системами центрального отопления, милливольтными системами и электрическими нагревательными приборами, использующими реле.
  • Номинальный ток: 2 А (индуктивная нагрузка)
  • Термостат низкого напряжения - 24 Вольт R, W
  • Функция удаленного входа - изменение температуры по телефону (если у вас телефонный контроллер)
  • Индикатор разряда батареи - до 60 дней.
  • Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)

Nest Термостаты и полы с подогревом: последнее информационное руководство

Полы с подогревом обеспечивают мягкий, нежный обогрев из-под ног в течение дня, придавая дому приятный и естественный вид.Это особенно по сравнению со случайными порывами теплого воздуха (или тепла от настенного радиатора), которые производят многие дома.

Итак, я хотел изучить, насколько хорошо серия обучающих термостатов Nest и Nest Thermostat E справляются с поддержкой полов с подогревом. Хотя ответ таков, что он варьируется в зависимости от вашей системы и термостата, суть такова:

Серия Nest Thermostat поддерживает водяное (водяное) напольное отопление, тогда как поддержка электрических UFH более ограничена.Термостаты Plus Nest могут управлять только одним источником тепла, а не несколькими.

Что такое термостат Nest?

Два термостата Google Nest (обучающий термостат 3-го поколения и термостат E)

Ассортимент термостатов Nest включает несколько моделей обучающихся термостатов Nest с жестким подключением, а также отдельно стоящий термостат Nest E. Все они относятся к категории «интеллектуальных термостатов» и они в основном заменяют термостат в вашем доме.

Затем они начинают узнавать все о том, как в вашем доме используется система отопления, включая время суток, в которое люди, вероятно, будут в доме, температуру, при которой люди любят дом, и многое другое.

Интеллектуальный термостат

Nest затем начнет корректировать ваш график отопления, чтобы он соответствовал тому, что люди в доме любят (и ожидают), и при этом мы надеемся сэкономить ваши деньги на счетах за топливо. Ранее Nest рассчитывала ожидаемую экономию от 131 до 145 долларов в год на счетах за отопление.

Вы также можете включать или выключать обогрев (а также повышать и понижать его) с помощью приложения для смартфона или с помощью голоса (через интеллектуальный динамик, такой как Google Home), что также полезно.

Наконец.Nest совместим с широким спектром систем отопления и охлаждения. Однако читайте дальше, чтобы узнать больше об их поддержке систем теплого пола.

Hydronic (вода) и электрические теплые полы

Как я уже упоминал во введении, полы с подогревом - это довольно хороший способ обогрева, так как под ногами тепло (как и следовало ожидать от связки нагревательных труб / проводов на дюйм или два ниже пола!), Но он также естественным образом нагревает комнату постепенно, так что тепло никогда не будет чрезмерным или ложным (например, с некоторыми электрическими нагревателями тела, которые могут ощущаться как «искусственное тепло»).

Существует два основных типа полов с подогревом: электрическое и водяное (гидронное). Системы водяного теплого пола могут работать, проводя трубопроводы от вашей системы центрального отопления и под полом :

Полы с водяным подогревом, трубы проходят под полом.

Каждая труба довольно мала, и ее часто укладывают в изоляционную решетку с предварительно вырезанными отверстиями для труб (это не показано выше). Это позволяет сохранять тепло как можно дольше, а также обеспечивает устойчивость пола.

Во-вторых, у вас есть электрические полы с подогревом, которые по сути похожи на электрические одеяла, которые вы можете достать для своей кровати. Он поставляется в виде большого рулона сетчатого коврика, на который наклеены обогреваемые кабели, и затем он подключается к электросети вашего дома :

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Итак, насколько хорошо Nest Thermostat поддерживает каждую из них? Давайте взглянем!

Как термостаты Nest работают с водяным теплым полом

Как правило, системы водяного теплого пола подключаются к вашим системам центрального отопления, работающим на горячей воде, обычным образом, а это означает, что это лишь часть вашей более широкой системы отопления.

Таким образом, термостаты Nest не имеют проблем с управлением системами водяного теплого пола. Действительно, такие системы специально перечислены на странице совместимости Nest Thermostat в Великобритании, и в американской версии нет ничего, что говорило бы об обратном.

Если вы не совсем уверены, просто проверьте онлайн-инструмент совместимости Nest, который проведет вас через вашу текущую систему, а затем сообщит, совместима ли она. Если возникнут проблемы, вы можете поговорить с кем-нибудь по телефону или в онлайн-чате.

И последнее замечание: термостаты Nest работают с одной зоной. Если ваш теплый пол является частью многозонной системы, вам понадобится отдельный термостат Nest для этого . Однако, честно говоря, это действительно сработает лучше, потому что вы можете использовать теплый пол при температуре, отличной от температуры остальной системы отопления.

Потенциальная проблема: некоторые термостаты Nest работают только с 1 источником тепла

Стоит отметить, что термостаты Nest в некоторых частях мира работают только с одним источником тепла, например, в Великобритании.

В этом случае, если ваш пол с подогревом (будь то гидравлический или электрический) сконфигурирован так, что он является отдельным источником тепла, вам потребуется приобрести отдельный термостат Nest, чтобы справиться с этим.

Это отличается от североамериканской модели термостата Nest, которая поддерживает два (или несколько) источников тепла и, таким образом, может нормально работать в этом случае.

Могут ли термостаты Nest работать с электрическими полами с подогревом?

Два термостата Nest (и несколько камер Nest) в магазине в Великобритании.

Термостаты Nest, включая урезанную модель «E», также работают с электрическими полами с подогревом. Действительно, их страницы совместимости ясно показывают, что он поддерживает электрическое отопление :

.

Термостаты Google Nest предназначены для работы с большинством систем на 24 В, даже с более старыми системами. Они работают со всеми распространенными видами топлива, включая природный газ, нефть и электричество.

страниц поддержки Google Nest, где обсуждается их совместимость.

Сказав это, то, как вы на самом деле установите , будет зависеть от того, где вы живете в мире.

Например, в Европе ваш термостат Nest поставляется с Nest Heat Link - устройством, которое подключается к вашему блоку управления обогревом или системе, а затем обменивается данными с термостатом Nest.

Это означает, что Heat Link можно подключить к системе электрического теплого пола по мере необходимости. Однако в Америке этого не происходит по умолчанию из-за различных требований к проводке, и такое устройство, вероятно, не требуется в Америке.

Однако перед покупкой термостата Nest следует обратить внимание на несколько вещей:

  • Во-первых, даже если должен нормально работать с вашим электрическим теплым полом, просто дважды проверьте страницу совместимости Nest, чтобы убедиться, что .
  • Как упоминалось ранее, , если у вас многозонная или двухтопливная система отопления, вам, вероятно, понадобится несколько термостатов Nest .
  • Для термостата Nest требуется 20–30 В, поэтому, если ваша система электрического отопления находится под высоким напряжением (например, 110 В или выше), она либо не будет совместима, либо вам понадобится понижающий трансформатор .

Помогает ли функция Nest True Radiant с подогревом полов?

Термостаты

Nest поддерживают изящную функцию под названием True Radiant, которая специально разработана для систем напольного отопления, которые используют медленное лучистое тепло для обогрева помещения.

Это работает следующим образом: вы можете указать, что термостат Nest включает ваше отопление раньше, чем обычно (то есть с системой быстрого нагрева), с целью, чтобы все было хорошо и тепло, когда вам это нужно. . Точно так же система выключится раньше, чем в противном случае, чтобы предотвратить слишком сильный нагрев помещения.

Это действительно полезно, потому что напольное отопление основывается на медленном и постоянном нагреве для обогрева комнаты, вводя тепло снизу, которое поднимает температуру более постепенно , чем с принудительным воздухом и другими системами отопления.

Без истинного излучения ваш термостат узнал бы, что вы приходите домой в 18:00, но если бы он включил пол с подогревом только в 17:45, в вашем доме все равно было бы холодно в 18:00! Поэтому вместо этого термостат Nest узнает, что на самом деле «время прогрева» у вашего пола с подогревом составляет 1,5 часа, и вместо этого включит отопление в 16:30 (например), чтобы ваш дом достаточно прогрелся к 18:00.

Вы можете отключить эту опцию, если хотите, или изменить время включения термостата.Это полезно, если вы обнаружите, что на то, чтобы все нагреть должным образом, требуется 2 часа.

Теплый пол - Honeywell Home Heating Controls

Системы теплого пола становятся наиболее популярной формой отопления для новых домов в Великобритании. Они создают незагроможденные комфортабельные помещения с меньшим количеством сквозняков и хорошо работают в сочетании с эффективными конденсационными котлами.

Многозонный контроллер evotouch - идеальное решение для управления несколькими зонами и контроля пола в одном устройстве.

Малый линейный термоэлектрический привод MT8

Термоэлектрический привод MT8 обеспечивает точную и надежную работу клапана для помещений и зон. Его интеллектуальный набор встроенных функций предлагает вам множество преимуществ для ускорения установки и обеспечения долгосрочной эксплуатации. Функции Модели с ходом 4 и 8 мм Доступны версии на 230 В и 24 В для...

В комплект мультизонального радиатора evohome входят 4 головки контроллера беспроводного радиатора, что позволяет создавать до 4 зон - по одной головке на зону. Также доступны индивидуальные контроллеры радиаторов. Контроллеры радиатора HR92 используют двустороннюю связь с контроллером evohome, чтобы гарантировать, что ...

Контроллер теплого пола HCC80R

Беспроводной контроллер теплого пола, обеспечивающий до 8 зон управления. Используйте контроллеры теплого пола для интеграции теплого пола в систему мульти-зонирования evohome. Соедините контроллер теплого пола с беспроводным комнатным термостатом Honeywell Home (DT92 или Y87RF) и evohome ...

Набор термостатов evohome WiFi Connected

Комплект подключаемых термостатов evohome состоит из контроллера evohome, кабеля питания и подставки, а также блока беспроводного реле.Доступен пакет зонирования, позволяющий создавать дополнительные зоны нагрева. Системой evohome можно управлять с помощью приложения для планшета или смартфона, доступного для устройств Apple и Android. evohome ...

Комплект для горячей воды, состоящий из беспроводного термостата водонагревателя, приемопередатчика, невентилируемого датчика загрузки водонагревателя и дополнительного беспроводного релейного блока для управления клапаном зоны горячей воды.Управление OpenTherm как для отопления, так и для горячей воды может быть достигнуто с помощью дополнительного моста OpenTherm.
