Что такое терморегулятор для водяного теплого пола и как он работает?

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
Водяной теплый пол работает по принципу теплового обмена.

Он осуществляется между теплоносителем — жидкостью, циркулирующей в длинной тонкой трубе — и материалом напольного покрытия, являющегося конечным излучателем тепловой энергии.

Поэтому для регулировки режима работы может быть использован только один способ — изменение температуры теплоносителя в нужных пределах, что возможно лишь при физических воздействиях.

При этом специфика работы водяных систем теплого пола не предусматривает циркуляции прямого горячего потока. Рабочая температура колеблется в пределах 45-50 градусов, чего вполне достаточно для комфортного самочувствия. Как только теплоноситель нагреется буквально на несколько градусов, это сразу станет заметно, вызовет необходимость регулировки. При остывании контуров, напротив, станет заметно холоднее.

Такая чувствительность вызвана большой площадью излучения, при которой изменение в минимальных размерах температуры многократно усиливается из-за размеров излучающей поверхности. Поэтому для правильной работы системы требуется либо подача носителя нужной температуры, либо наличие чувствительного надежного регулятора. Рассмотрим его конструктивные особенности.

Общая информация

Фото 2

Терморегулятор для водяного теплого пола — механическое устройство, регулирующее режим работы пола. Термостат для теплого пола — это устройство, автоматически регулирующее температуру теплоносителя и поддерживающее ее на заданном уровне.

Таким образом, оба механизма выполняют сходные задачи, но их отличие в том, что терморегулятор может быть автоматическим или только осуществлять ручную настройку, тогда как термостат для водяного теплого пола всегда действует автоматически.

Важно! Современные системы управления теплыми полами ручного регулирования практически не требуют, за исключением первоначальной настройки, поскольку автоматика удобнее и надежнее.

Термостатический клапан для теплого пола — это и есть термостат.

Разночтения вызываются отсутствием единой терминологии, отчего возникает путаница в названиях узлов и элементов. Решением проблемы становится подробное изучение принципа работы смесительного узла, когда нестандартные наименования становятся интуитивно понятными.

Назначение

Фото 9
Регулятор водяного теплого пола служит для настройки и поддержания заданного режима температуры носителя в контурах водяного теплого пола. Для понимания его функционирования следует рассмотреть систему целиком.

Горячий поток (прямой или подача) имеет температуру, которую обеспечивает котел (например, электрический или газовый) или сеть ЦО. Для работы системы такой поток чрезмерно горяч, его нельзя пускать по контурам как рабочую смесь.

Решением вопроса становится смешивание остывшего потока — обратки — со свежим горячим в нужной пропорции. Такую функцию выполняет узел смешения, основой которого и является терморегулятор, регулирующий количество прямого и обратного потоков в рабочей смеси.

Необходимость в терморегуляторе имеется практически всегда. Если в систему сразу поступает готовый теплоноситель с нужной температурой, то можно обойтись без терморегулятора, но такая ситуация возможна далеко не всегда. Например, если имеется подача с одинаковой производительностью, а длина контуров невелика, можно использовать двухходовой клапан (по сути, обычный кран), настроить подачу на определенную величину и этим ограничиться.

Но любое колебание температуры сетевого носителя или на улице потребует ручной регулировки, что не всегда удобно, не сразу становится заметно.

Расположение в смесительном узле

Фото 4

При использовании трехходового клапана его положение всегда одинаково — на месте разрыва прямого потока и присоединения байпаса. То есть, вход и выход его направлены на разрыв, а на третий патрубок подключается байпас с обраткой. Выход клапана соединяется с подающим коллектором, а третий вход — с выходом обратного (нижнего) коллектора.

При использовании двухходового клапана можно устанавливать его в любой точке перед смесительным узлом

, но на практике всегда монтируют его сразу перед ним для удобства регулировки и сосредоточения всей арматуры в одном месте.

Принцип работы

Фото 5
Работа терморегулятора заключается в создании смеси нужной температуры из исходного прямого потока и обратного остывшего. Для этого имеется заслонка, перекрывающая просвет прямого потока и одновременно открывающая проход для обратки (и наоборот). На выход подается смесь с большим содержанием горячего или холодного потока, то есть более теплый или холодный состав.

Виды

Фото 6


Имеется два основных вида терморегуляторов:

  • трехходовой;
  • двухходовой.

Разница между ними в том, что двухходовой регулирует подачу прямого потока в узел смешивания, в котором теплоноситель перемешивается и приобретает нужные параметры.

Трехходовой клапан осуществляет смешивание внутри себя, сам регулирует объемы подачи или обратки и является более самостоятельным устройством.

Внимание! Часто встречаются упоминания об электронных термостатах для водяных теплых полов. В данном случае имеется путаница — электронным может быть только блок управления термостатом, сам по себе он всегда механический.

Устройство

Фото 7

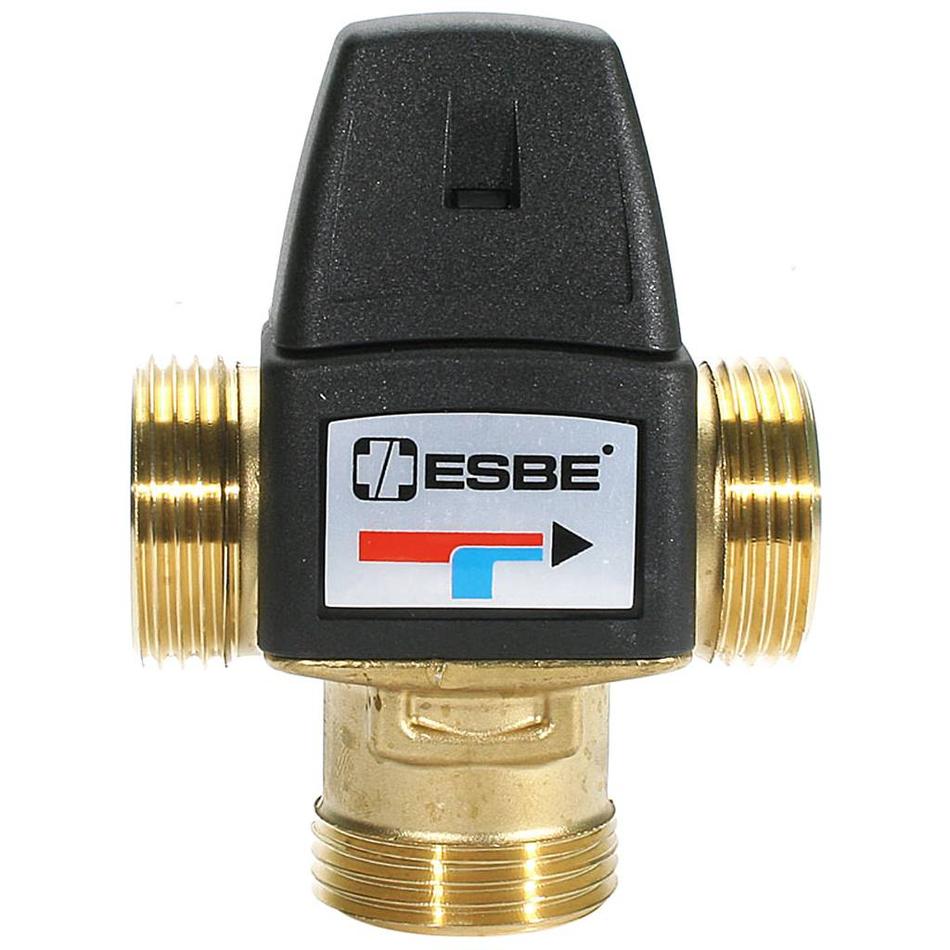

Трехходовой терморегулятор имеет корпус с тремя штуцерами — два входных и один выходной.

Кроме того, устройство оборудуется термоголовкой, осуществляющей автоматическое изменение подачи при смене температуры носителя.

Входные штуцера подключаются к разрыву прямого трубопровода и на байпас (обратку). Выходной — выдает готовую смесь на вход коллектора водяного теплого пола.

Принцип работы заключается в воздействии термоголовки на шток клапана, перекрывающий проход горячего потока и открывающий просвет для остывшего (или наоборот).

Двухходовой терморегулятор — это обычный кран, регулирующий поступление в систему прямого потока. Может регулироваться при помощи сервопривода, или не иметь автоматической регулировки.

Регулировка температуры

Фото 8

Рабочая температура теплоносителя теплого пола может изменяться в зависимости от количества, длины контуров и общих условий эксплуатации системы. Основным значением является температура в контурах, ее значение принято как наиболее комфортное в диапазоне 35-45 градусов (до 55, если длина петель велика).

При подаче из сети температура носителя слишком велика, такие величины недопустимы для трубопроводов и наличие качественной регулировки просто необходимо. В некоторых случаях приходится устанавливать промежуточный теплообменник, который осуществляет нагрев отдельного теплоносителя в системе теплого пола до приемлемых величин.

При питании системы от собственного котла имеется возможность изначальной настройки температуры подачи, упрощающей работу узла смешения и делающей режим работы системы менее агрессивным.

Постоянный контроль температуры теплоносителя — прерогатива датчиков, работающих в паре с блоком управления системой (его часто ошибочно называют терморегулятором, что не совсем верно). Теплый пол — весьма инертная система, которая реагирует на любое воздействие с задержкой. Поэтому нужен постоянный контроль за небольшими колебаниями с незамедлительной коррекцией температуры для исключения значительных изменений режима работы.

Регулировка может осуществляться на простом механическом принципе — наподобие термоголовки — до сложной системы датчиков температуры, расположенных непосредственно возле труб теплого пола и собирающих информацию на общий управляющий блок, который при помощи сервоприводов регулирует рабочие параметры системы и выводит данные на дисплей.

Процесс монтажа

Фото 9

Установка терморегулятора производится до заливки стяжки, во время монтажа всей системы.

Важно! К моменту заливки стяжки вся система теплого пола должна быть полностью укомплектована, опрессована и готова к работе.

Подключение терморегулятора осуществляется путем присоединения определенных входов клапана к соответствующим трубопроводам. Процесс несложен, для подключения используются обычные фитинги (в основном применяются накидные гайки). Главным условием становится внимательность и присоединение нужных трубопроводов без ошибок. Одновременно с этим надо разместить все датчики температуры возле труб теплого пола, поскольку после заливки стяжки такое действие станет невозможным.

Заливка стяжки производится при наполненных контурах, находящихся под давлением. Поэтому перед началом заливки требуется проверка системы по всем параметрам и, в особенности, работоспособность управляющего блока. Если этого не сделать, последующие исправления могут оказаться невозможными или неэффективными.

Полезное видео

Ознакомьтесь визуально с основными принципами установки терморегулятора для водяного теплого пола и всей системы управления на видео ниже:

Выводы

Использование водяного теплого пола без надежной системы регулировки температуры маловероятно, так как вместо ожидаемого уюта и комфорта в помещении создастся что-то наподобие сауны. Монтаж и настройка системы регулирования температуры сможет обеспечить необходимый режим работы системы, наиболее экономичный, комфортный и способствующий долговечности водяного теплого пола.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как терморегулятор для водяного теплого пола освободит и защитит вас?

Когда, при обустройстве теплого водяного пола, вы решаете обойтись без термостата, вопрос стоит именно так. Думаете это слишком? Тогда представьте, как вам придется управлять этой системой вручную, действуя наугад.

То есть брать на себя функции терморегулятора для водяного пола круглые сутки. Как самому установить температуру, ведь результата добьешься не сразу? Для ручного управления системой нужно постоянно находиться рядом, подкручивая вентили и ожидая эффекта. И даже такая жертва не гарантирует, что вы угадали с температурой. Представляете себе это?

Кроме того, многие потребители утверждают, что регулирование температуры без термостата может привести к попаданию воздуха в систему. Это факт. Значит, терморегулятор водяного теплого пола защищает все устройства от поломок, а вас от расходов на ремонты. Давайте разбираться.терморегулятор для водяного теплого пола

Что значит – управлять работой теплых водяных полов и зачем это нужно?

При водяном подогреве пола применяются низкотемпературные системы. Поэтому нагрев теплоносителя в них требует постоянного контроля специальными средствами измерения. Если на регуляторе и измерительных приборах экономить, комфортную температуру в помещениях получить невозможно.

Более важный аспект – безопасность, которая существенно снижается без автоматического управления системой. И терморегулятор для водяного пола является одной из главных составляющих автоматизации контроля. Все устройства и приборы реагируют на наименьшие изменения температуры и давления в трубопроводе и помещении.

Автоматическое оборудование для регулирования температуры нагрева делает систему варьируемой, способной моментально реагировать на климатические изменения. Суть регулировки в том, чтобы выбрать правильные настройки в работе всех приборов и устройств.Схема монтажа коллектора

Этот процесс происходит постоянно, и помогают в нем маленькие приборчики, которые контролируют подачу определенного объема воды в контур отопительной системы. Они называются расходомерами или ротаметрами.

Сервоприводы водяного пола

Если пользоваться только расходомерами и регулирующими вентилями, можно достичь оптимальной температуры лишь в одном помещении и на короткое время. До следующего изменения внешних условий. Вы этого не хотите? Тогда не пожалейте денег на регуляторы температуры для водяного пола, сервоприводы и другие электрические и электронные устройства. В комплексе они решают множество проблем и автономно контролируют температуру в помещении и уровень нагрева поверхности пола.Так выглядит механический терморегулятор и сервопривод

Регулятор температуры для водяного теплого пола и сервопривод взаимодействуют между собой следующим образом:

Термостат Сервопривод

Для чего предназначен

Фиксирует изменения температуры и дает сигнал для регулирования. Призван:

1. Принимать команды терморегулятора.

2. Управлять процессом подачи жидкости в трубопровод

Где устанавливается

В каждом помещении отдельно, на главных агрегатах автоматического оборудования На каждом контуре водяного отопления отдельно

Как терморегулятор работает?

Поскольку это электрический прибор, следует сначала произвести подключение терморегулятора к водяному теплому полу и датчику температуры для теплого водяного пола, а потом к системе электропитания.

Что делает термостат:

  • получает сигнал об изменениях от датчика температуры для теплого водяного пола;
  • сравнивает данные с заданными в настройках показателями;
  • если значения завышены, прерывает нагрев;
  • при низких температурах, включает систему.

Этот процесс непрерывный, что гарантирует равномерность прогрева поверхности в пределах 24-26 градусов, эффективность работы и экономное использование тепла.

Терморегуляторы для теплого пола их виды и классификация

Виды термостатов для теплого водяного пола делятся на ряд категорий:

  1. Механические термостаты для теплого водяного пола. Простые в конструкции и сравнительно не дорогие. Однако их нельзя запрограммировать и несколько раз в день приходится подкручивать колесико.
  2. Электронные. Также считаются не сложными, но значительно удобнее механических.
  3. Программируемые электронные. Можно задавать режим температуры на определенные часы и дни, экономя ресурсы и не заботясь о ручном регулировании.
  4. Сенсорные или дистанционные.

В зависимости от особенности выполняемых функций приборы бывают:

  • Оснащенные индикатором температуры воздуха;
  • С индикатором температуры воды;
  • С двумя индикаторами.

Как выбирать терморегулятор?

На выбор прибора влияют условия, в которых вы живете и то, какой образ жизни ведут все домочадцы. Если в доме постоянно кто-то есть, можно остановиться на механических моделях. Этот вариант подойдет и для семей с маленькими детьми, поскольку здесь лучше защита.

Тем, кто долго работает и нуждается в постоянном отоплении, лучше использовать программируемые модели, например, с недельным циклом программирования.Терморегулятор для водяного пола

Современные регуляторы температуры теплого водяного пола выпускаются многими известными производителями. Raychem, Thermoland, I-WARM, Devi и др компании соперничают в борьбе за потребителя.

Чтобы выбрать способ и схему подключения терморегулятора водяного пола лучше обратиться к специалистам. Интернет изобилует публикациями на эту тему, но без помощи профессионалов не обойтись.

Как разобраться – термостат или термоклапан?

В публикациях часто встречается терминология, вызывающая недоумение у потребителей. Важно понимать, что если в разговоре упоминают термоклапан для теплого водяного пола или пишут про комнатный термостат для теплого водяного пола – это и есть терморегулятор для водяного теплого пола.

Такая неразбериха в названиях элементов и узлов конструкции возникла из-за отсутствия единой системы терминов. Чтобы разобраться во всем, необходимо в деталях ознакомиться с действием смесительного узла или спросить у профессионалов.

Чтобы получить дельный совет или подробную консультацию, позвоните по телефону, указанному на сайте.

Помните, важно думать не только о комфорте, но и об экономии электроэнергии, тепла и ваших денег. С нашими рекомендациями и консультациями это реально.

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

  • специальных сервомеханизмов, управляемых посредством радиосигналов;
  • радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
  • радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы. Есть системы управления температурой водяного пола на радиоуправлении

    Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

  • рядом не должно быть источников тепла или холода;
  • на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
  • нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра. Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

    Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят "вживую" на коллекторе

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод - внешний вид и внутреннее строение

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы "вхолостую"

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Термостаты для водяного теплого пола

Терморегулятор для водяного теплого пола

Теплый пол представляет собой альтернативную систему отопления, где теплоноситель движется под поверхностью пола, обеспечивая равномерный прогрев всего помещения. Выделяют 2 основных типа теплых полов – водяные и электрические, в том числе инфракрасные.

Одним из основных элементов работы системы является терморегулятор (термостат), управляющий собственно работой всего комплекса и регулирующий температуру обогрева. Говоря иными словами, именно терморегулятор запускает работу теплых полов и контролирует ее на протяжении всего времени.

Термостаты для водяного теплого пола

Фото 1 Терморегулятор для водяного теплого пола

Выбор терморегулятора является определяющим фактором, от которого зависит качество работы и комфорт обитателей. Именно поэтому стоит уделить особое внимание его характеристикам и техническим параметрам.

Разновидности

Основная функция прибора заключается не только в обеспечении работы системы, но и в поддержании заданной температуры в помещении с учетом коммутации мощности. Оптимальная мощность термостата теплых полов для бытового использования не превышает 3 кВт.

Не стоит устанавливать программируемый термостат в помещениях площадью до 50 кв.м. В этом случае невозможно будет обеспечить быстрый прогрев за короткое время.

При выборе моделей для промышленного производства следует ориентироваться на суммарную мощность свыше 3 кВт, что позволит минимизировать затраты на отопление.

Видео 1 Обзор терморегуляторов для водяного теплого пола

Классификация

Для того, чтобы выбрать наиболее подходящий вид термостата под конкретную систему существует следующая классификация:

  • мощность;
  • управление системой;
  • функциональные характеристики;
  • тип монтажа.

В целом, для всей линейки бытового оборудования достаточно мощности в 3 кВт. В тех случаях, когда площадь помещения будет превышать заявленную по номинальной мощности, рекомендуется использовать либо несколько терморегуляторов, либо приобрести магнитный пускатель, который предотвращает перегрузку термостата.

Теплые полы не должны устанавливаться под действующими радиаторами отопления. Схему расположения вы найдете в отдельной статье.

Управление системой

На современном рынке отопительных приборов представлены модели со встроенными температурными датчиками и с выносными. При необходимости можно приобрести универсальные модели, оборудованные двумя типами датчиков.

Тип монтажа

Определяется по прилагаемой к оборудованию схеме и соответствует типу приборов. Выделяют следующие виды:

  • накладной термостат, закрытый в короб и установленный на стене;
  • встраиваемые, которые устанавливаются непосредственно в стену.

При установке теплых полов в помещениях с повышенной влажностью (предбанник, ванная), термостат следует устанавливать в примыкающем помещении.

Функциональные характеристики

Этот показатель ориентирован на возможность программирования работы оборудования.

Выделяют 4 основных группы термостатов:

  • механические;
  • электронные;
  • с программным управлением;
  • с дистанционным управлением (сенсорные).

Механический регулятор

Самая бюджетная модель термостатов, где работа оборудования и температура в помещении регулируются механически поворотом колеса. В последующем система работает автономно, поддерживая температуру на заданной отметке.

Термостаты для водяного теплого пола

Фото 2 Механический терморегулятор

Из преимуществ механических терморегуляторов стоит отметить низкую стоимость и простоту эксплуатации. Недостатки – необходимость постоянного мониторинга температуры в помещении – на день убавлять, на ночь прибавлять и т.д.

Видео 2 Механический терморегулятор

Электронный

Не менее простой в работе аппарат, но при этом гораздо удобнее. На таких моделях температура задается на конкретный промежуток времени, при этом можно определять несколько периодов – в 21-00 +24, в 8-00 +20, в 15-00 +16 и т.д. Такой режим позволяет значительно экономить расход топлива, при этом обеспечивая комфортную для домочадцев температуру в помещении.

Термостаты для водяного теплого пола

Фото 3 Электронный регулятор

Электронные терморегуляторы являются самыми популярными среди потребителей и отличаются высоким качеством работы при более чем доступной цене.

Видео 3 Что такое электронный терморегулятор

Дистанционный

Технические характеристики аналогичные электрическому термостату, с тем лишь исключением, что программировать температуру и время можно на некотором удалении, то есть дистанционно.

Термостаты для водяного теплого пола

Фото 4 Регулятор с дистанционным управлением

Для определения разницы температур непосредственно на полу и в помещении на термостаты с ДУ монтируется одновременно 2 датчика, что позволяет устанавливать оптимальный температурный режим и регулировать количество потребляемой энергии.

При этом на таких программируемых моделях можно ознакомиться с таблицей расхода топлива по часам, устанавливая наиболее подходящий режим.

Видео 4 Удаленное управление водяным теплым полом

Полезные советы

Выбирать любой тип терморегулятора следует, исходя из максимальной температуры системы «теплый пол». В бытовых моделях этот показатель не превышает 60 0 C – это температурный предел для теплых полов под плитку. О том, как правильно сделать монтаж теплого пола под плитку. вы узнаете в нашей статье.

Видео 5 Советы по выбору терморегулятора для теплого пола

Среди всего разнообразия моделей специалисты самыми надежными называют механические термостаты. Чем меньше электроники, тем больше срок службы. Мы не будем оспаривать данное утверждение, отметим лишь, что механический терморегулятор следует использовать в тех домах, где живут дети или в доме постоянно кто-то есть, кто может отрегулировать температуру. Во всех остальных случаях предпочтение стоит отдать электронным или дистанционным моделям. Уже через месяц можно будет убедиться, насколько экономнее расходуется топлива без малейшего дискомфорта для проживающих в доме.

Терморегулятор для водяного теплого пола


Что такое терморегулятор для водяного теплого пола, какие его основные функции. Как выбрать терморегулятор. Разновидности термостатов. Что лучше – механический или электрический терморегулятор.

Источник: www.portaltepla.ru

Найдено в интернете по запросу «термостаты для водяного теплого пола»


Терморегулятор для теплого водяного пола

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Термостаты для водяного теплого пола

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45 0 С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Термостаты для водяного теплого пола

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Термостаты для водяного теплого пола

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

Термостаты для водяного теплого пола

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Термостаты для водяного теплого пола

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Термостаты для водяного теплого пола

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Термостаты для водяного теплого пола

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

Термостаты для водяного теплого пола

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

  • делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
  • допустимый температурный порог действия термостата составляет 60 0 С;
  • монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Терморегулятор для теплого водяного пола


Статья на тему: «Терморегулятор для теплого водяного пола» — энциклопедия отопления ZnatokTepla.ru

Источник: znatoktepla.ru

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.

  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной,

виды, советы по выбору, подключение

Коллектор теплого пола и термостатВ качестве основного, дополнительного отопления домов и квартир большую популярность набирает теплый пол. Не у всех владельцев есть финансовая возможность положить такую конструкцию во всем доме, поэтому чаще всего устанавливают их в ванной комнате. Она, как правило, не включена в конструкцию обогрева дома. Согласитесь, на холодной плитке стоять босиком довольно неприятно.

А с теплым полом принятие водных процедур становится комфортнее, при чем затраты не так велики. Важным преимуществом такого пола, это то, что можно регулировать температуру в комнате как ручным, так и автоматическим способом.

Современные устройства автоматом включаются, когда в комнату входит человек, и выключаться, когда в комнате никого нет. Это очень удобно и позволят экономить электричество, что важно в наше время.

За сохранение постоянной температуры в данной случае отвечают терморегуляторы (термостаты). От того, какой вариант подключения будет использоваться, зависит какой прибор выбрать.

Виды терморегуляторов

Различают три вида регуляторов:

  1. Дешевые и простые в работе электромеханические устройства, внешне похожи на те, которые установлены на электрическом утюге. Они имеют такой же поворотный переключатель для регулировки;
  2. В дорогих цифровых приборах есть сенсорный экран, отображающим реальную температуру;
  3. Самые дорогие, программируемые имеют различную модификацикацию. Одни имеют встроенный Wi-fi и могут управляться удаленно с планшета и с вашего персонального компьютера, на других установить необходимое термозначение на несколько дней вперед, многие комплектуются дистанционными пультами;Разновидности терморегуляторов

Виды и типы датчиков

Регулирование нагрева теплоносителей зависит от датчиков. От того какой функционал выполняет нагрев, зависит и их выбор.

Существует три вида: датчик воздуха, пола и инфракрасный. Они могут располагаться непосредственно внутри прибора и отдельно снаружи (выносные). Есть еще одна классификация по видам:

  1. Те, которые работают в экономном режиме. Они снижают температуру, когда в комнате нет никого.
  2. Интеллектуальные, контролируют состояние воздуха и влажность за пределами данного помещения, присутствие людей в комнате и другое.
  3. С таймером с программой автоматического включения и отключения нагрева.
  4. Ограничители отключают подогрев, когда реальное значение достигнет заданного.

Выбирать нужно в зависимости от того какой будет использоваться подогрев. Дополнительная, нужна для создания и сохранения оптимального нагрева, для этих целей применяют выносной датчик пола, подключенный к клеммам.Датчики разновидности

Контролирующий прибор находится на конце кабеля, при монтаже он помещается между проводами нагревающего элемента от стены 500 мм.не менее.

Когда нагревающие элементы располагаются в бетонной стяжке, необходимо поместить его в гофрошланг или трубу, потому что при неисправности его без особых проблем можно будет достать и заменить на новый.

Для пленочного пола прибор не нужно помещать в трубу, но все же советуем потратить время при монтаже, чтобы проштрабить для трубы полость. Это сэкономит вам в дальнейшем время на замену неисправного.

Если в доме основная система обогрева теплый пол, Вам необходим будет приборчик, который отвечает и за температуру воздуха. Такие располагаются непосредственно в корпусе термостата.Термолегуляторы для теплых полов

Существуют терморегуляторы с двумя, которые одновременно регулируют температуру, как воздуха, так и напольного покрытия.

Расположить такие приборы рекомендуется вдали от прямых солнечных лучей, сквозняков и устройств, которые выделяют тепло, иначе прибор будет неверно указывать температуру.

Принцип работы регулятора

Под названием терморегулятор понимается прибор, регулирующий и контролирующий температуру нагревания в, в котором установлен механизм.

Термостат подключается с одной стороны к розетке, а с другой стороны непосредственно к системе нагревания.

Если подключение произведено правильно, то происходят определенные действия: термостату от измерителя приходит информация о реальной температуре в данный момент времени.

Он производит сравнение ее, с запрограммированной в своих настройках, далее происходит включение или отключение нагрева. Соответственно если температура повысилась, он отключает систему, если понизилась наоборот включает.Рабочая схема пеплых полов с терморегулятором

Температурный режим следует выбирать, в зависимости от напольного покрытия в помещении. Так под плитку работает при 30 градусах, а под ламинатом 27 достаточно. При сильном нагреве может сломаться не только вся конструкция, но и деформироваться напольное покрытие.

Аспекты выбора термостата

Необходимо обратить внимание на то, для чего используется отапливаемое помещение, выполняемые функции цену. Тем, кто большое количество времени находится дома и тем, у кого есть малолетние дети, подойдут надежные и дешевые механические регуляторы.

Для занятых людей можно посоветовать программируемые приборы, которые регулируют самостоятельно.

Термостат и коллектор теплых половПо мнению экспертов оптимально выбрать термостат с недельными регулировками. Это наилучшее соотношение цены и качества.

Механизмы с расширенными возможностями настройки покупать не стоит. Напольная поверхность нагретая выше чем 30С, это дорого и некомфортно.

Высокая температура негативным образом влияет на состояние самого напольного покрытия, а также мебели, расположенной на нем. Вы же не хотите платить за ненужные функции?

Терморегуляторы можно устанавливать по отдельности в каждом помещении, но они обойдутся вам дороже и целесообразно устанавливать такие в больших помещениях.  У термостатов устанавливаемых в электрощит трудоемкий процесс монтажа однако они дешевле.

Выбор в первую очередь зависит от удобства эксплуатации, возможных функций и его стоимости. Дорогие приборы с программированием и различными наворотами изготавливаются в Германии компаниями-производителями Kermi и Legrand.

Огромное преимущество имеет термостат для теплого пола серии Legrand Etika. Среди их продукции можно найти простые и бюджетные устройства. Оптимальные по простоте эксплуатации и цене механические модели немецкой марки Eberle.

Подключение термостата

Как подключить термостат системы теплого пола с датчиком, без помощи специалиста?

Перед монтажом убедитесь что в помещении от 0оС до +45оС. Терморегулятор крепится к стене комнаты на высоте 40-170 см.

Избегайте зон попадания солнечных лучей, сквозняков и различных брызг. Высоту выбирают учитывая, есть ли в доме дети. Если таковые имеются, то прибор рекомендуется установить на недосягаемой для них высоте.Схема подключения терморегулятор теплого пола

Итак, вы определились с точкой установки. В этом месте необходимо сделать полость, размеры которого соответствуют монтажному коробу.

Если для вас интерьер не важен, то можно установить коробку непосредственно на стене. Первым делом установите датчик либо в корпус термостата, либо в специальной канал в стяжке.

Чтобы не было короткого замыкания и для защиты от поражения током нужно установить устройство защитного отключения или обычный выключатель-автомат.

Например, в ванной комнате, где повышенная влажность, это оборудование необходимо для человеческой безопасности. Для этой работы с электричеством советуем пригласить электрика.Помните с электричеством работают люди со специальной подготовкой и допуском!Схемы подключения термостата к теплому полу

После установки монтажного короба, в стене сделайте перфоратором или дрелью ударного типа канавки, от коробки к нагревательным элементам.

В штрабу укладывается труба, куда помещается используемый датчик. Можно проштрабить отдельный канал для проводов к отопительному контору, но их тоже можно уложить в трубы по соседству с измерителем и остальными проводами.

Это даже удобнее на случай ремонта, так как не придется ломать стену, а можно будет просто вынуть провода от неисправного контура и заменить их.

Схемы подключения термостатаНа оборотной стороне устройства есть обязательная инструкция по подключению, ее строгое соблюдение позволит вам качественно произвести монтаж.

Необходимо исключить окисление оголенных концов проводки. Для этого произведите лужение зачищенных концов припоем. Если вы все сделаете правильно и качественно, то установленная вами система теплого водяного пола будет исправно работать и без перебоев будет много лет.

Зачастую термозначение на термостате может не соответствовать реальной обстановке в помещении. Поэтому, после монтажа регулятора необходимо проверить его на срабатывания.

Чтобы проверить его установите рядом с ним обычный комнатный термометр для сравнения показаний. Если обнаружится разница, можно будет сделать корректировку в процессе регулирования, на выявленную величину.

Пользователей часто интересует вопрос, как проверить термостат теплого пола?

Убедится в том, что всё работает правильно можно протестировав оборудование и всю установленную структуру в целом, до того как вы положите напольное покрытие или зальете бетонную стяжку. Для этого на регуляторе выбираем минимально-возможную температуру и включаем УЗО.

Потом указываем максимальную 30оС. Услышали щелчок, значит контур начал работать. Соответственно все функционирует правильно.

Проверка работы термостатаПроверьте все элементы теплоносителя, они должны постепенно начинать нагреваться. Снова понижая, мы услышим звук выключения питания.

Испытайте установленную конструкцию 6-8 часов в различных режимах и только потом можете залить стяжку или положить например, ламинат.

Если не работает должным образом, вероятнее всего что неисправен датчик. Для проведения ремонтных работ достаточно заменить неработающий измеритель на новый и повторить тестирование.

Для нескольких комнат или больших помещений, когда устанавливаются несколько нагревательных веток, профессионалы советуют выбрать термостаты с сервоприводами.

Схема подключения терморегулятора с сервоприводами:

  1. На гребенку коллектора помещается сервопривод;
  2. Далее к термостату прокладываются проводка напрямую от коллектора;
  3. В шкафу коллектора монтируется распределительный короб для термостата и привода;
  4. Кабель от коробки выводится к распределительному щитку.Схема подключения терморегуляторов к коллектору с сервомотором

Без сервоприводов терморегуляторов невозможно управление нагревом водного теплоносителя. Это небольшие приспособления, которые закрывают и открывают подачу тепла.

Они работают на основе сильфона, цилиндрической формы, заполненного специальным веществом, которое под действием изменения температур изменяет свой объем.

Производители предлагают сервоприводы закрытого и открытого типа, которые отличаются между собой положением пропускного клапана:

  • в закрытом клапане, после получения сигнала нагрева или охлаждения, клапан открывается;
  • в открытый клапан открыт, до получения сигнала.Разновидности сервоприводов

Выбрать можно и первый и второй, но предпочтительнее сервомоторы с открытым клапаном, потому что если мотор сломается, то пол не заморозится так как вода будет продолжать циркулировать.

Не стоит большого труда подключить сервопривод. Подсоединение от типа терморегулятора бывает:

  1. Проводами, если устройство управляет одним контуром теплого пола;
  2. Клеммами, если прибор на несколько отопительных веток.

Поэтому, сервоприводы выполняют защитную и функцию закрытия/пропуска носителя тепла. От того какой у вас установлен мотор, закрытое или открытое положение сигнализирует насосу о прекращении работы, что благоприятно сказывается на длительности эксплуатации всей системы.Схема подключения сервопривода

Важно отметить, что теплые полы, где используются насосы твердотопливного типа, отключать нельзя: котел будет работать по-прежнему, а это чревато разрывом всей структуры. Спасти в данной ситуации поможет установка перепускного специального клапана и байпаса.

Подведем итоги. Термостаты теплого водного пола нужно выбирать, учитывая систему, которая будет использоваться для нагревания теплоносителей.

Чтобы наслаждаться комфортом в собственном доме или квартире, вполне достаточно приобрести прибор, отвечающий техническим требованиям.

Монтаж и установка термостата теплого пола вполне под силу сделать своими руками. Единственно, для части работы, связанной с электричеством необходимо пригласить знающего человека. С остальной работой, вооружившись нашей статьёй, мы уверены, что вы справитесь сами.





как выбрать для напольного обогрева

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Термостатический клапан для тёплого пола

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Термостатический клапан для тёплого пола

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Термостатический клапан для тёплого пола

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

Трехходовой клапан. Устанавливаем правильно.

Термостатический клапан для тёплого пола Загрузка...
