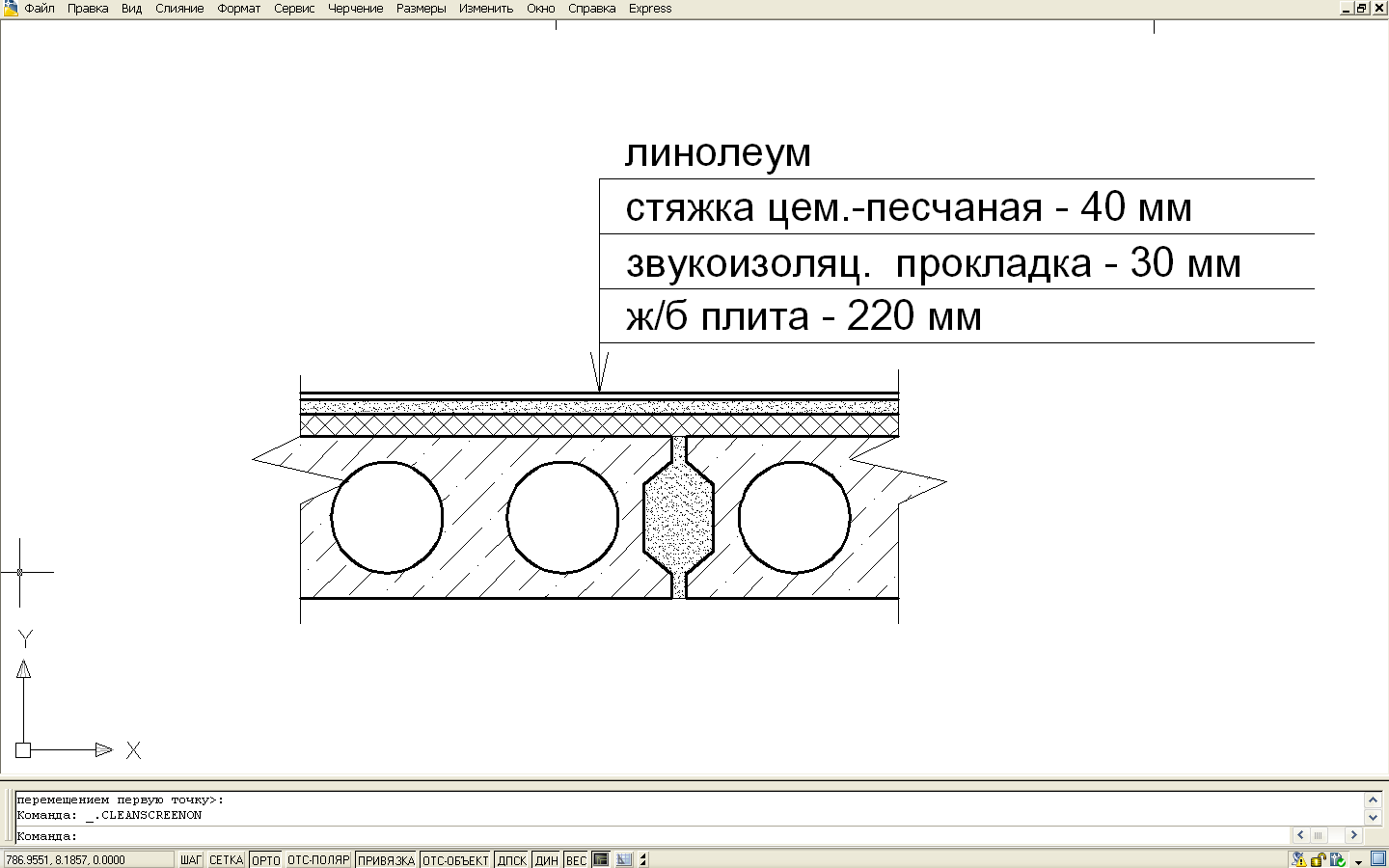

Толщина бетонного перекрытия между этажами

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

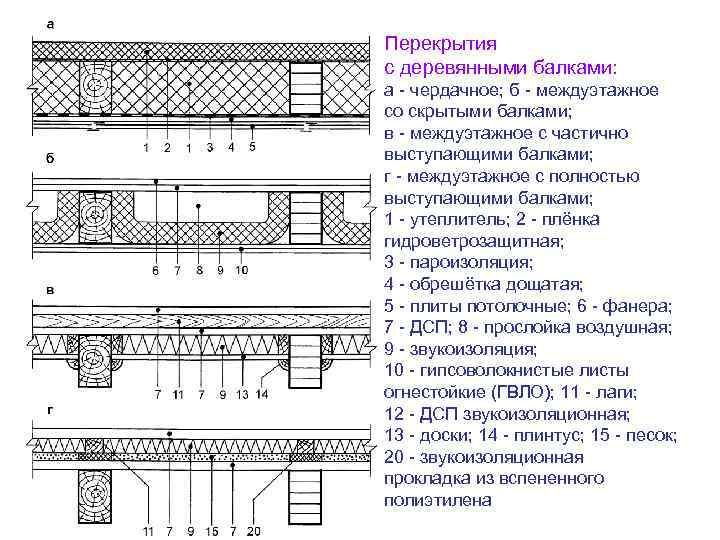

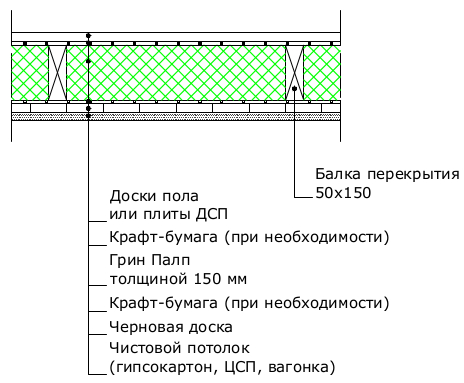

Конструкция деревянных перекрытий домов

«Начинка» пирога (межбалочного пространства) деревянного перекрытия относится к устройству перекрытия, однако, от длины перекрытия и требований к нагрузкам на него, зависит самое важное — конструкция, шаг и расположение несущих элементов, ребер жесткости.

Конструкция перекрытияДопустимый пролет перекрытия
Перекрытие на деревянных балках, бревнахНорма – 6 м, максимальный — 15
Перекрытие на деревянных ребрахНорма – 5 м, двутавровые, древесно-металлические ребра – до 12 м
Перекрытия на балочно-ребристых конструкцияхДо 15 м

Применяются различные дощатые и щитовые настилы, с разным количеством слоев, специальные крепежные элементы, а также дополнительные ребра жесткости при необходимости. Производится дополнительная обработка пиломатериалов, их сращивание и укорачивание, и т. д. Рассмотрим же, какие бывают виды деревянных перекрытий по конструкции:

  • балочные перекрытия;
  • ребристые перекрытия;
  • балочно-ребристые перекрытия.

Их отличают такие характеристики, как максимальная длина пролета и допустимая проектная нагрузка. Как не странно, но цокольное, чердачное и межэтажное перекрытие по деревянным балкам, технология которого существует много лет, считается до сих пор самым надежным и долговечным. Однако, и стоимость материалов для балочного перекрытия самая высокая.

Перекрытия по деревянным балкам или бревнам

Перекрытие по балкам или бревнам – это самый древний, традиционный вид деревянных перекрытий, в котором ранее в качестве несущих жесткость элементов применялись балки прямоугольной или квадратной формы из цельной древесины, уложенные с шагом в 60-150 см. Такие перекрытия по деревянным балкам или бревнам устраиваются на каменных или бревенчатых стенах.

Современные же деревянные перекрытия выполняются и по балкам, изготовленным из клееной дощатой и фанерной древесины. Прямоугольного сечения они бывают цельными и пустотелыми (коробчатыми), могут иметь также бревенчатое (круглое/овальное) сечение или сложное двутавровое сечение.

Сопряжение балки со стеной также выглядит по-разному, в зависимости от конструктива стены. Если в ней нет соответствующих технологических отверстий, то для опирание балки на деревянную стену пробиваются гнезда на глубину не меньше чем 150 мм, чаще всего – на 2/3 толщины стены. Каждую 3-ю балку фиксируют к стене анкерным крепежом.

Если же присутствует бетонный пояс обвязки, то к нему при помощи специальных скоб, кронштейнов, анкеров осуществляется крепление балки. Бревенчатые стены также сопрягают с балками при помощи скоб на мощных винтовых крепежах.

Самой балке обрезают торец под 60 градусов, обрабатывают гидроизоляционной мастикой и обворачивают гидроизолирующим рулонным материалом на глубину залегания в стене плюс 10 см. свободное пространство в гнезде заделывают минераловатным утеплителем.

Перекрытия по деревянным ребрам

В качестве ребер жесткости применяются доски толщиной 4-5 см и высотой 20-28 см. Современная конструкция деревянного перекрытия легко ребристого типа вмещает в себе настил, который укладывается на ребра, идущие с шагом до 60 см (30-60). Ребрами считаются прямоугольного сечения изделия из цельной или клееной древесины (двутаврового сечения – это уже балки), а также из комбинированных деревянно-металлических Т-образных конструкций.

Для дополнительной жесткости конструкции, ребра между собой имеют перевязку, которая выполняется стяжками-переплетами из стальной ленты, или деревянными досками-перемычками. Эти элементы идут с шагом, равным шагу самих ребер (30-60 см) с креплениями, выполненными из гвоздей, саморезов или крепежных угольных стальных элементов (при деревянных перевязках).

Ребристая конструкция рассчитана на пролет максимум в 5 м шириной. Наиболее целесообразно считается выполнять такие перекрытия в домах, возводимых по технологии древесно-каркасного строительства.

Сопряжение ребра со стеной, если это цокольные, чердачные и межэтажные перекрытия в деревянном доме, выполненном по древесно-каркасной технологии, происходит на верхнюю обвязку рамы каркаса стены. При этом ребра укладываются по оси вертикальных стоек, крепления к нижней обвязке производится стальными уголками.

В случае с бревенчатыми стенами, сопряжение выполняется аналогично балочным/бревенчатым конструкциям, т. е. на стальные монтажные скобы, прикрепленные к бревну мощными резьбовыми креплениями.

С каменными стенами сопряжение ребер производится аналогично как в случае с балками/бревнами. Однако в домах с капитальными (каменными, блочными и бревенчатыми) стенами более целесообразно выполнять балочно-ребристые конструкции, о которых пойдет речь дальше.

Перекрытия по балочно-ребристым конструкциям

Балочно-ребристая конструкция, на которой уложено деревянное межэтажное перекрытие, обеспечивает длину пролета в 15 м, как у перекрытия по балкам. При этом балки, расположенные в конструкции с большим шагом, а между ними перпендикулярно устанавливаются ребра. Сопряжение с балками производится металлическими хомутами, монтажными скобами с мощными крепежными резьбовыми элементами.

Сопряжение балки со стеной производится, как и в балочном перекрытии, с теми же разновидностями стен (каменными, блочными, бревенчатыми). Для древесно-каркасных несущих стен подходит конструкция ребристого перекрытия по причине более равномерного распределения нагрузки и легкости самой конструкции.

Благодаря такой системе расположения балок и ребер жесткости, деревянное перекрытие между этажами (да и цокольное, и чердачное) кажется привлекательным с точки зрения экономии материалов. Расход деревянных элементов несколько меньше, нежели в балочном перекрытии с практически той же несущей способностью.

Однако идет очень большой расход труда и материала монтажных элементов, которыми сопрягаются балки и ребра. Поэтому, вряд ли удастся сэкономить на материале, а на работе уж подавно.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Какие требования к конструкции в целом?


Схема монтажа межэтажного перекрытия.

Пожалуй, для начала нам стоит разобраться в том, какие общие требования и правила существуют в отношении конструкции междуэтажных перекрытий, начиная с фундамента и заканчивая крышей. Давайте будем рассматривать их в таком порядке, в каком обычно ведется постройка здания. Конструкции домов бывают совершенно различными, поэтому мы для примера рассмотрим наиболее часто встречающуюся. Многие дома имеют в наличии подвальное помещение, поэтому первое межэтажное перекрытие будет подвальным. Оно отделяет подвал от самого первого этажа вашего частного дома.

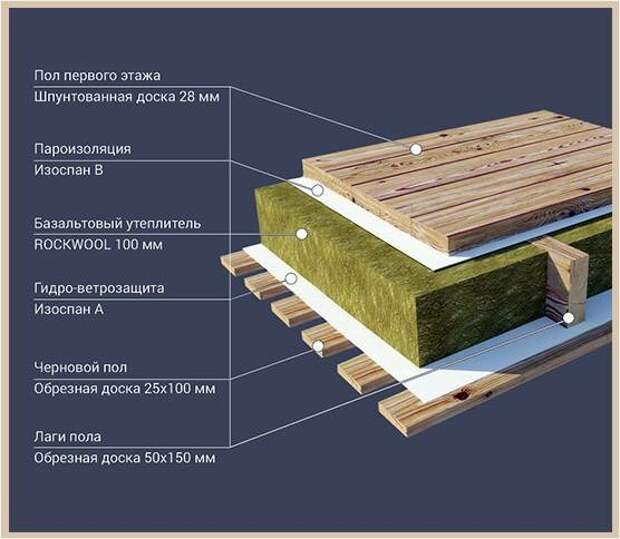

Требования к подвальному перекрытию

Как вы уже наверняка догадались, именно на эту конструкцию приходится наибольший вес и нагрузка. В первую очередь это вес всех внутренних перегородок, а в том случае, если они являются несущими, то и вес всех предметов, которые опираются на эти несущие стены. Да и сам по себе первый этаж явно будет содержать очень тяжелые по весу элементы мебели (у многих людей именно на первом этаже находится камин и располагается кухня). Хотя при постройке нижнего перекрытия есть и положительные моменты, облегчающие работу: вес именно этой конструкции, каким бы он ни был тяжелым, помогает выдерживать сам фундамент, в отличие от межэтажных и чердачных перекрытий.

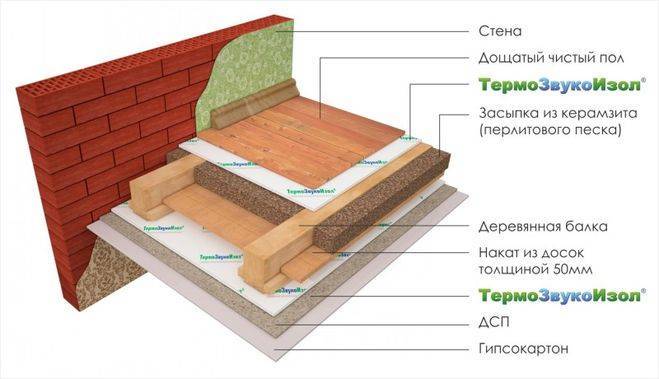

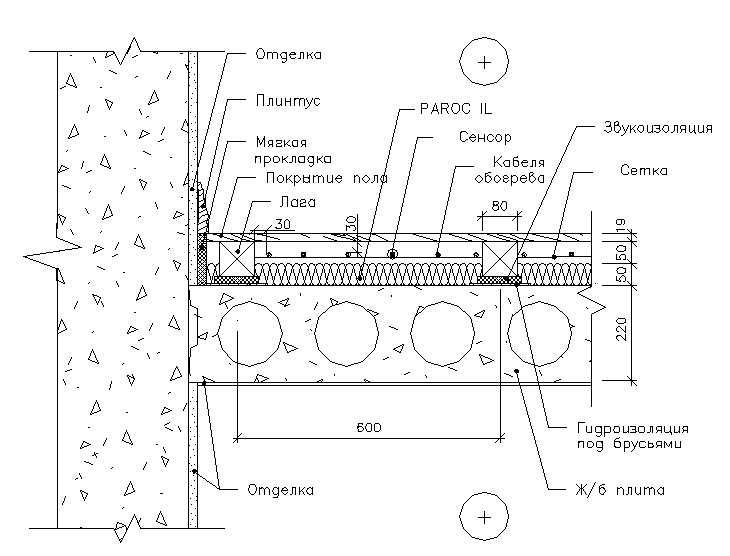

Схема межэтажного перекрытия с гидро- и звукоизоляцией.

Следует не забывать, что если подвал у вас не имеет отопления, то следует сделать качественную изоляцию тепла и пара. Пароизоляцию следует размещать на утеплитель, поверх него, так как диффузия водных испарений будет перемещаться из обогретого, теплого помещения первого этажа непосредственно в нижнюю, холодную подвальную комнату. При теплом подвале с отоплением инструкции по его постройке ничем не отличаются от обычного межэтажного перекрытия. Если рассматриваемое помещение имеет высокую влажность или предусматривает наличие протечек, следует оснастить эту комнату гидроизоляцией.

Междуэтажные перекрытия

Перекрытия, которые отделяют именно жилые комнаты друг от друга, называются межэтажными. Здесь очень важную роль играет то, какую именно конструкцию перекрытия вы выберете. Нужно установить точный баланс между собственным весом перекрытия и несущей выдержкой стен. Этому следует уделить особое внимание, так как часто бывают случаи, когда необходимо установить дополнительные несущие стены, для того чтобы существенно укоротить длину пролета. Также, возможно, потребуется отказаться от приобретения слишком тяжелой мебели.

Если вы любите спокойную, тихую обстановку, то в таких комнатах, как спальня, при желании вы можете установить звукоизоляцию. В ванной комнате не забудьте про гидроизоляцию, для того чтобы избежать накопления влажности в перекрытиях.

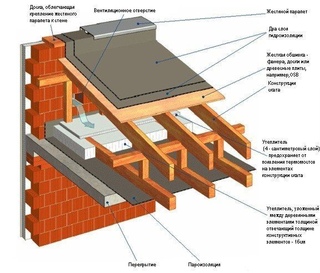

Чердачное перекрытие


Схема часторебристого межэтажного перекрытия.

Работа подобного перекрытия — отделять жилое помещение от чердака. Самое важное, что вы должны сделать при постройке этого перекрытия, позаботиться о наличии теплозащиты. Следует помнить, что утеплитель со временем может терять свои теплоизолирующие способности, поэтому он нуждается в защите от влаги. В этом поможет установка пароизоляции, которую следует расположить под утеплением. Если кровля у вас из металла, то слой утеплителя поможет избавиться от шумов.

Итак, с основными правилами и требованиями мы разобрались, теперь следует перейти к рассмотрению видов межэтажных перекрытий и инструктажу о том, как сделать перекрытие между этажами своими руками.

Итак, виды перекрытий:

  • перекрытия, которые изготавливают из дерева;
  • междуэтажные перекрытия из монолита;
  • железобетонные, подлежащие сборке перекрытия.

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Деревянные балочные перекрытия этажей

В отличие от перекрытий этажей плитами деревянные балочные перекрытия требуют дополнительного утепления, должны иметь достаточную прочность, чтобы удерживать предметы верхнего этажа, устройство звукоизоляции. Однако, несмотря на это дерево является экологическим материалом, источает полезные для здоровья человека вещества, имеют сравнительно небольшой вес, а при соблюдении всех норм и правил эксплуатации может прослужить длительный срок. К этому еще нужно добавить отсутствие тяжелой строительной техники при монтаже перекрытий.


Деревянные балочные перекрытия этажей

Наиболее качественным перекрытие получается с использованием хорошо просушенной древесины хвойных пород цилиндрической формы. По мнению опытных строителей брус прямоугольного сечения со временем может прогибаться, нарушая целостность всего перекрытия. Почему так происходит? Все дело в том, что прямоугольный брус изготавливается из материала близкого к сердцевине дерева, которая по прочности уступает внешним краям.


Схема балочной конструкции

Укладываются деревянные балки на несущие стены с расстоянием между ними (балками) от 0,5 до 1,0 м, а вот размер самой балки должен быть по ширине не менее 1/3 ширины пролета и высотой 1/16 от того же параметра пролета. Наиболее проблемным местом при монтаже балок являются концы, которые заделываются в наружные стены где из-за разницы температур образовывается конденсат, пагубно влияющий на состояние древесины: дерево может прогнить и разрушить все перекрытие. Чтобы этого не происходило концы балок оборачивают в рубероид или обрабатывают специальным средством от гниения.


Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители

Укладку брусьев следует производить маячным методом, то есть сначала устанавливаются крайние брусья, а затем и промежуточные. Весь процесс монтажа контролируется уровнем, чтобы не допустить какую-либо погрешность, а для равномерного распределения брусьев (шага) применяют шаблон. Если возникает необходимость выравнивать балки используют отходы древесины, но обязательно просмоленные. Снаружи стены балки должны не доходить до края стены на 3–5 см: впоследствии это пространство заполняется монтажной пеной что позволяет избежать вредного воздействия атмосферных осадков на торцы брусьев.

Следует помнить, что балки, находящиеся вблизи дымовых труб, необходимо изолировать негорючими материалами, например, асбестовыми листами.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Перекрытия из древесины

Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.

Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:

  • при формировании оснований между этажами – до 5 м;
  • для технических помещений под крышей – максимум 6 м.

С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.

Очень важное преимущество конструкции из дерева – малый вес

Положительные стороны деревянной конструкции:

  • уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
  • ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.

Недостатки деревянных балок:

  • пожароопасность. Требуется специальная обработка древесины;
  • чувствительность к влаге. Необходима обработка антисептиком.

Несмотря на уменьшенную нагрузочную способность, деревянные балки достаточно распространены в частном домостроении.

Стандартная толщина потолка в хрущевках и панельных домах

Особенности современной архитектуры диктуют несколько правил, по которым создаются все существующие здания и постройки. Разные виды домов в нашей стране имеют свои характерные признаки. Один из важных показателей, который образует облик любого помещения в современном доме – это толщина потолков. В этой статье мы постараемся рассмотреть типичные распространенные варианты построек на предмет толщины потолков.

 Ремонт в хрущевке

У тех, кто занимается ремонтом и отделкой собственного дома, довольно часто возникает вопрос: а какова же толщина потолка в помещении? Иногда это действительно очень важно знать, ведь от этого порой зависят особенности материалов и тип инструментов, которые можно применять в процессе ремонта.

Если вы ремонтируете комнату в хрущевке, вам следует хорошо знать все особенности планировки такого помещения. Как правило, в таких постройках потолки состоят из особых плит. Они могут прилегать друг другу не вплотную, а с довольно заметными зазорами. Иногда это становится проблематичным при отделке комнат в хрущевке, поэтому вы непременно должны учитывать эту особенность при выборе материала для потолочного покрытия.

Еще один неприятный момент связан с выступающими балками, которые могут иметь разный размер, кроме того, довольно часто они бывают покрыты трещинами и сколами.

Как правило, все поверхности в хрущевке отличаются довольно низким уровнем звуко- и шумоизоляции. Это также нужно иметь в виду, занимаясь ремонтом квартиры в такого рода строении. Придется подобрать специальные защитные материалы, которые сделают помещение более комфортным для проживания. Толщина потолков в хрущевке может колебаться в диапазоне от полутора до двух с половиной метров (это зависит от серии дома).

Такие архитектурные особенности в значительной степени определяют выбор материала и способ отделки в подобного рода помещениях.

 Особенности ремонта в панельном доме

Панельный дом имеет несколько иные особенности планировки и свою типичную толщину потолочных перекрытий. Прежде всего, следует отметить, что в подобных постройках очень сложно и проблематично проводить какие-либо перепланировки помещений. Даже малейшие изменения могут нанести существенный вред всему дому.

Но, конечно, мелкие ремонтные работы в большинстве случаев необходимы, и проводить их можно, но очень внимательно и аккуратно, учитывая все особенности таких построек, в частности, толщину потолка.

Как правило, все покрытия в панельном доме, в отличие от описанного выше варианта, не имеют стыков и швов. Они создаются из цельного полотна без каких-либо неровностей. Причем, такие плиты по своему строению могут быть пустотными, так и «заполненными». В первом случае толщина плит составляет около 220 мм, а во второе – 120 мм. По мнению специалистов, благодаря таким характерным особенностям строения панельных домов, отделывать такие помещения значительно проще, чем ремонтировать квартиры в некоторых других постройках.

Независимо от того, в каком именно доме находится ваша квартира, занимаясь ремонтом и отделкой помещений, вы должны очень точно и достоверно представлять все особенности потолка. Зная все необходимые показатели, вы получите возможность самостоятельно рассчитывать допустимый уровень нагрузки и осознавать, какие типы крепления осветительных приборов можно использовать, как лучше организовывать шумоизоляцию и проводить прочие виды ремонтных работ. Это позволит вам избежать различных нежелательных последствий и сделать свой дом комфортным и абсолютно безопасным.

их устройство и монтаж своими руками


Преимущество многоэтажного дома очевидно – большая жилая площадь при тех же наружных габаритах. Образно говоря, поставив этаж на этаж, можно удвоить полезное пространство.

Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.

Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.

Межэтажное перекрытие в деревянном доме.

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.


Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

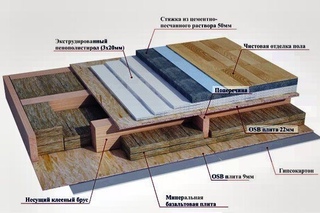

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.


Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Настил наката: рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм. Очень важно контролировать, чтобы края листов ложились именно на середину балки.

Статья по теме: Скумбрия в горчичном соусе в духовке

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом. Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом. Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ. Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

  • Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
  • Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

  • Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
  • Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
  • Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
  • Поверх плит монтируют еще один слой пароизоляции.
  • Набивают доски пола второго этажа.

Предлагаем ознакомиться: Как самому сделать дымоход буржуйки

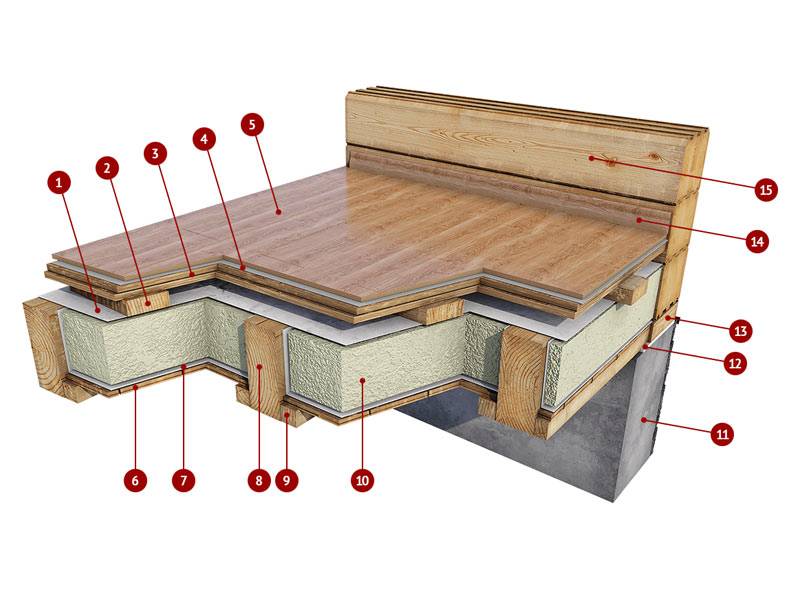

Деревянное перекрытие одноэтажного дома. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

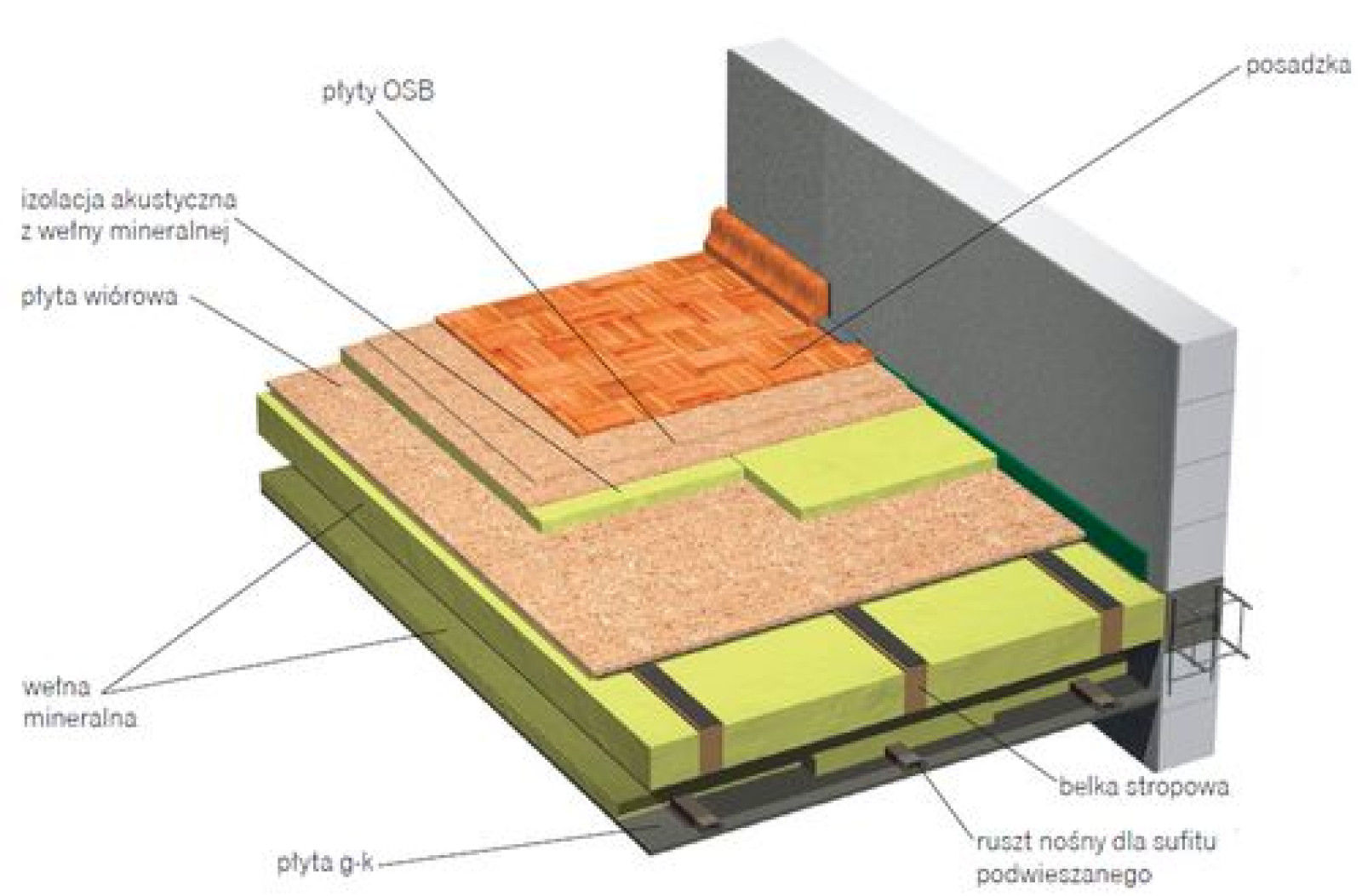

Более простой и дешевый способ звукоизоляции

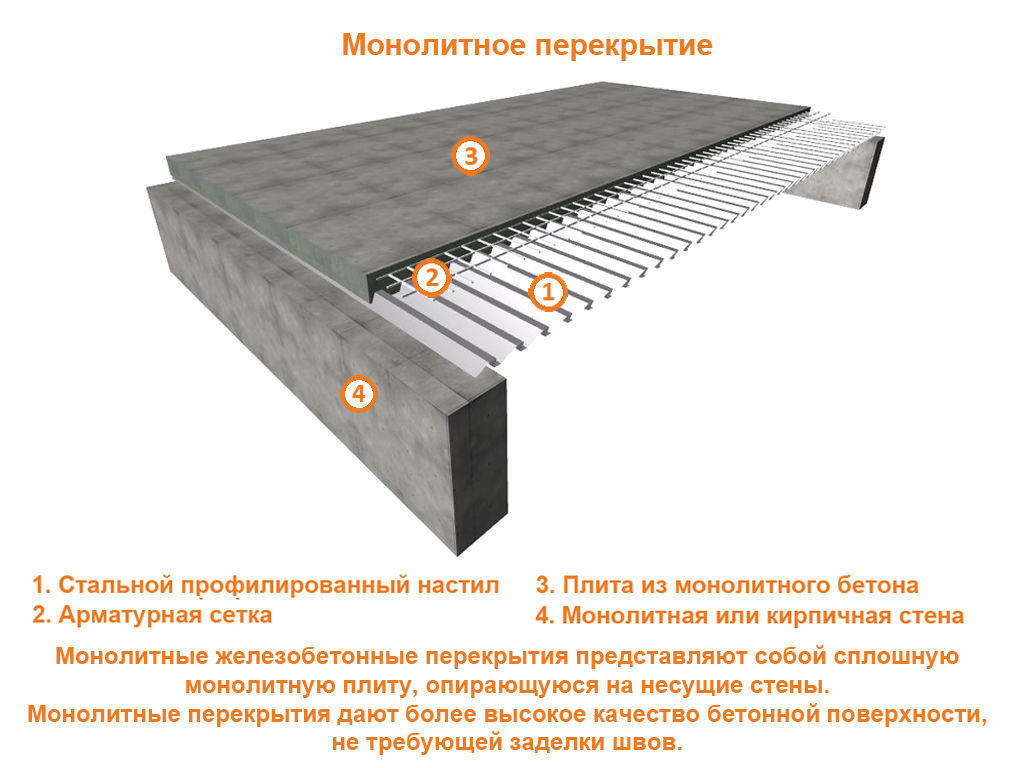

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Предлагаем ознакомиться: Как сделать хамам в своей бане

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках.

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным.

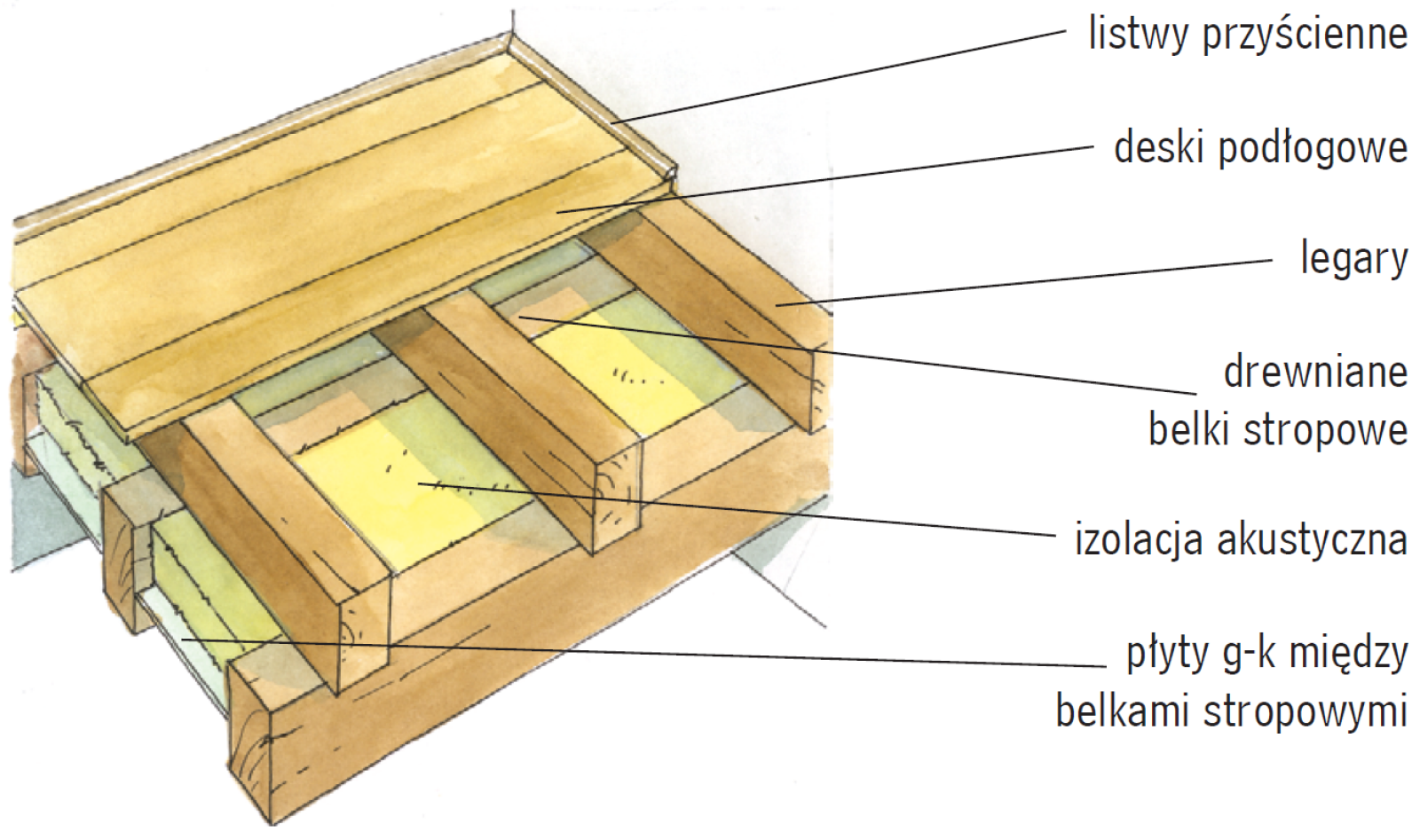

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Балки перекрытия второго этажа. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.


50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материалаПлотность или насыпная плотность, кг/м 3
Асбоцементный лист750
Базальтовая вата (минеральная)50–200 (от степени уплотнения)
Берёза620–650
Бетон2400
Битум1400
Гипсокартон500–800
Глина1500
ДСП1000
Дуб655–810
Ель420–450
Железобетон2500
Керамзит200–1000 (от коэффициента вспенивания)
Керамзитобетон1800
Кирпич полнотелый1800
Линолеум1600
Опилки70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб22 кг/м 2
Паркет, 20 мм, щитовой14 кг/м 2
Пенобетон300–1000
Пенопласт60
Плитка керамическая18 кг/м 2
Рубероид600
Сетка проволочная1,9–2,35 кг/м 2
Сосна480–520
Сталь углеродистая7850
Стекло2500
Стекловата350–400
Фанера клееная600
Шлакоблок400–600
Штукатурка350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

  • 1,2 — при удельной массе меньше 200 кг/м 2 ;
  • 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.


1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

МатериалОбъем, м 3Плотность, кг/м 3Масса, кгУдельная нагрузка, кг/м 2
Брус (сосна)9 х 0,15 х 0,1 х 3,3 = 0,4455500222,7514,85
Доска (сосна)15 х 0,04 = 0,650030020,0
Фанера15 х 0,01 = 0,15600906,0
Линолеум15 х 0,005 = 0,07516001208,0
Минвата15 х 0,12-0,405 = 1,395100139,59,3
Итого:58,15
С учетом k = 1,270

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Чем заполнить межэтажное перекрытие. Чем заполнить перекрытие между этажами в доме

Основное назначение заполнения межэтажного перекрытия — звукоизоляция, однако в ряде случаев приходиться прибегать и к использованию теплоизолирующих материалов.

При выборе материала заполнения межэтажного перекрытия необходимо учитывать наличие отопления; если оба этажа являются жилыми, то достаточно использовать материал, обладающий хорошей звукоизоляцией. В противном случае придется подумать и о теплоизоляционном слое. Чаще всего для заполнения перекрытий используют материалы, обладающие обоими качествами.

сыпучие материалы и минеральная вата

использование сыпучих материалов — наиболее дешевый вариант засыпки, который обеспечивает приемлемый уровень звукоизоляции. в качестве материала используют металлургический, цементный шлак или керамзит. использование только сыпучих материалов – гарантия всего лишь минимального уровня комфорта в жилом доме, поэтому чаще всего их используют вместе с другими типами звуко- и теплоизоляционных материалов. Минеральная или базальтовая вата считается наиболее популярным материалом, ввиду доступной стоимости и хороших тепло- и звукоизоляционных качеств. Еще одно достоинство минеральной ваты – отсутствие гигроскопичности, что связано с природой происхождения материала, — его делают из каменных волокон, не впитывающих влагу. Если минвата используется исключительно как звукоизоляционный материал, то достаточно уложить слой в 15 см. При использовании материала в качестве утеплителя потребуется толщина в 25 см (для климата среднероссийской полосы). Стоит отметить, что при использовании базальтовой ваты в качестве утеплителя необходимо устанавливать паровой барьер в виде специальной пленки.

пенополистирол обычный и экструдированный

пенопласт отличается невысокой плотностью, поэтому после его укладки сверху обустраивают цементную стяжку. для звукоизоляции достаточно толщины в 35 мм, если требуется удерживать тепло, то лучше сделать два одинаковых слоя по 35 мм. экструдированный пенополистирол отличается более высокой плотностью; стяжка необязательна, но стоит этот материал значительно дороже. обычно его используют вместе с другими материалами; например, с той же минватой, которую укладывают снизу. получается хороший тепло- и звукоизолирующий пирог.

пенополиуретан (или ппу)

выпускается в виде плит или в виде специального жидкого состава (пены). второй вариант является наиболее предпочтительным при заполнении межэтажных перекрытий в деревянных домах. это связано с тем, что ппу, заполняя пространство между балками, проникает примерно на 5 мм вглубь материала, резко увеличивая его стойкость к гниению и образованию плесени. однако подобный способ – наиболее дорогой: понадобится специальное оборудование.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

  • Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
  • Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
  • Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

  • межэтажное;
  • чердачное;
  • цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

  1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
  2. Шумоизоляционный слой, выполненный на дощатом настиле.
  3. Зафиксированные гвоздями или саморезами поперечные лаги.
  4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
  5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
  6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

  1. Рекомендуется выполнить обработку деревянных частей конструкции, т. к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
  2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
  3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
  4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Метод установки

До начала установки проводится расчет балки на прогиб. Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:

  1. Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.


    Заделка балок в пазы кирпичных или блочных стен

  2. Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажа над подвальными помещениями.

Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм.


Расчет сечений балок междуэтажных перекрытий

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку.

При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала.

Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Черепные бруски

К моменту сооружения несущих стен и конструкции кровли (временная или постоянная) организуется перекрытие. В перекрытии между этажами предусмотрены элементы, воспринимающие нагрузку, которую оказывает черновой пол верхнего этажа, а также испытывающие усилия от конструкции потолка нижнего этажа. Таким элементом являются черепные бруски, которые подшиваются по балкам с обеих сторон на нижней части.

Строители используют обычно сосновый брус сечением 50 мм, который обрабатывается антисептиком и, также как и другие, элементы подлежит просушке. Для создания прочного крепления между черепным бруском и балочной системой используют саморезы по дереву. Затем выстилается черновое покрытие пола второго этажа.

Доски чернового пола выполняются из неструганого материала с наименьшей толщиной: типовая толщина доски – 15 мм. На этом уровне конструкции элементы не воспринимают большую нагрузку, так что нет необходимости подбирать изделия с большим сечением. Доски раскладываются в перпендикулярном брускам направлении, чтобы те имели устойчивое опирание на балки, и крепятся на саморезы по дереву. После укладки досок их также необходимо обработать антисептиком.


Лаги с черепными брусками

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа.

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

технические особенности и требования по монтажу

Практически каждый человек, планируя возведение малоэтажного архитектурного жилого строения, сталкивается с проблемой – какие перекрытия в доме установить? Ведь от их выбора зависит во сколько этажей можно строить здание, а также определяется допустимая толщина стен, так как последние должны выдерживать нагрузки предметов мебели, сантехнических приборов, бытовой электротехники. Традиционно перекрытие между этажами в частном доме служит одновременно потолком и полом для смежных комнат. К тому же, это своеобразные барьеры, препятствующие свободной циркуляции холодных потоков воздуха. Давайте подробно рассмотрим основные виды перекрытий дома, их технические особенности и требования по монтажу.

Перекрытия в доме: основные требования

Деревянные перекрытия в большом частном доме

Перекрытия в доме – это оригинальные конструкции, разделяющие смежные комнаты по высоте, создавая этажи и отделяя их от подвальных и чердачных помещений. Поэтому к выбору данных конструкций предъявляются определенные требования:

  1. Должны обладать достаточно хорошими прочностными характеристиками, способные выдерживать не только собственный вес, но и полезные нагрузки (находящуюся в комнате мебель, оборудование). Эти параметры задаются с учетом функционального назначения помещения. Так чердачные перекрытия должны гарантированно переносить вес не более 105 кг/м2, а цокольные и межэтажные – как минимум 210 кг/м2.
  2. Во время монтажа система перекрытия должна обеспечивать достаточно хорошие изолирующие параметры. Поэтому необходимо заделывать все возможные щели в межэтажной конструкции. Это позволит исключить возможность проникновения шума и тепла в смежные по высоте помещения.
  3. Межэтажное перекрытие обязано отличаться определенной жесткостью. Оно не должно прогибаться под воздействием постоянных либо временных нагрузок.
  4. Межэтажные разделительные системы должны довольно хорошо противостоять распространению огня. Поэтому деревянные перекрытия рекомендуется обрабатывать специальными пропитками и покрывать штукатуркой.

Виды перекрытий для дома

Лаконичные перекрытия в доме

При строительстве частного дома различной конструкции применяют следующие виды перекрытия:

  • балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
  • безбалочные – монтируются из однородных составляющих, например, плит либо настилов.

К тому они могут быть:

  • межэтажными – для разделения малоэтажного жилого строения на этажи;
  • цокольными – отделяют жилые комнаты от подвала;
  • чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.

Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.

Балочные перекрытия

Строитель крепит балку перекрытия

В качестве несущих составляющих данных конструкций традиционно используют балки перекрытия, располагая их на одинаковом расстоянии. А уже между ними укладывают заполнители.

Для изготовления балок применяют:

  1. дерево;
  2. железобетон;
  3. фасованный металлопрокат.

Деревянные межэтажные конструкции

Меэтажная конструкция из дерева

Традиционно при возведении деревянных и каркасных малоэтажных архитектурных жилых строений применяются балочные межэтажные конструкции из дерева. Однако деревянные балки перекрытия не рекомендуется устанавливать на пролетах шириной более 5 метров.

На заметку!Если вы планируете обустраивать межэтажное разделение в доме с применением балок из дерева, то рекомендуем ознакомиться с техническими условиями на них.

На верхней стороне межъярусной перекрывающей конструкции, как правило, укладывают настил, выполняющий роль пола.

Если под перекрытием будет находиться жилая комната, то снизу его также подбивают досками, оформляя потолок. В образовавшейся пустоте укладывают тепло- и звукоизолирующий материал.

Достоинства деревянной межэтажной конструкции:

  • деревянное перекрытие достаточно просто и оперативно можно смонтировать даже самой сложной конфигурации без привлечения специализированной техники, например, крана;
  • есть возможность получить довольно легкую, но прочную конструкцию при сравнительно недорогой стоимости.

Основным минусом является повышенная огнеопасность. К тому же при неправильной обработке древесина спустя некоторое время начинает гнить и заражаться жучком-короедом.

Особенности обустройства деревянной межэтажной конструкции

Традиционно деревянное перекрытие монтируется в несколько этапов:

  • Установка балок из дерева.

    Перед монтажом эти элементы несущей конструкции необходимо тщательно обработать антисептическими и огнезащитными составами. Если в качестве опоры будет использоваться стена из кирпича, бетона, пеноблоков или газобетона, то концы балки нужно обмотать двумя слоями рубероида. После установки ее в посадочное гнездо свободное пространство рекомендуется заполнить утеплителем, к примеру, монтажной пеной.

  • Установка наката.

    Его делают из щитов, собранных из досок. Накатные пластины крепятся к специальным брусьям, имеющие сечение 4*4 либо 5*5 см, называемыми черепными. А их заранее прибивают к боковым граням несущих балок. На накат уже фиксируют «чистый» потолок.

Укладка изолирующей прокладки. Для обеспечения хорошей звуковой и тепловой изоляции пустоты деревянной межэтажной конструкции непременно заполняют утепляющим материалом. В качестве утеплителя можно использовать минеральную вату, пенопласт, керамзит и даже стружку либо солому.

Применение «ватных» матов более предпочтительно перед другими «собратьями» — по весу вата намного легче керамзита, что позволяет значительно уменьшить нагрузку на перекрытие. Благодаря волокнистой структуре она способствует свободному проникновению воздуха между помещениями. К тому же данный утеплитель отличается достаточно высокими изолирующими параметрами.

На заметку!Перед обустройством изолирующей прокладки необходимо непременно между балками расстелить специальную пароизоляционную пленку, пергамин либо толь. При этом их концы должны заходить на несущие элементы межэтажной конструкции на высоту не менее 5 см.

Толщина изолирующей прокладки из любого материала должна быть больше 10 см. А при разделении холодных и отапливаемых помещений – в два раза толще.

Конструкция из металлических балок

В отличии от аналогов из дерева такие конструкции отличаются достаточной надежностью и долговечностью. А из-за меньших размеров сечения позволяют экономить полезное пространство.

Однако межэтажное перекрытие с металлическими балками устанавливается довольно редко: для его наполнения используются легкобетонные вставки либо плиты, что провоцирует значительное увеличение массы конструкции.

Достоинства балок из металлических профилей:

  • с их помощью можно перекрывать более широкие пролеты;
  • они отличаются прекрасной устойчивостью к биологическим воздействиям (плесени, гнили, жукам-короедам).

Но у них есть определенные отрицательные факторы:

  • в местах подвергаемым периодическому воздействию повышенной влажности появляется коррозия;
  • металлические изделия отличаются довольно низкими звуковыми и тепловыми параметрами.

Особенности монтажа

Балки из стальных профилей укладываются в заранее подготовленные гнезда на стенах. В промежутки между ними прокладывают пустотелые железобетонные плиты перекрытия, имеющие толщину в 90 мм. На них обустраивают песчано-бетонную стяжку толщиной до 100 мм.

Межэтажные разделяющие конструкции с железобетонными балками

Установленные железобетонные балки в новострое

Они пользуются большой популярностью при перекрывании пролетов до 7,5 метров.

На заметку!Если хотите использовать железобетонные ригели для обустройства межэтажной перекрывающей системы, то рекомендуем ознакомиться со всеми их техническими параметрами.

Главное достоинство ригелей из армированного бетона – они позволяют делать межэтажные конструкции над достаточно широкими пролетами, что практически невозможно осуществить с балками из дерева и металла.

Их вес, как правило, больше 100 кг. Поэтому для монтажа ригелей желательно привлекать специальную подъемную технику, например, автокран (это их основной минус).

Особенности монтажа железобетонных ригелей

Они укладываются с шагом в 600-1000 мм. Межбалочное пространство заполняют легкобетонными плитами либо блоками. Все швы заделываются цементно-песчаным раствором. К тому же данная межэтажная конструкция в обязательном порядке требует укладывания изолирующей прокладки.

Безбалочные перекрытия

Данная межэтажная конструкция собирается из однородных составляющих (плит либо панелей), уложенных вплотную. Также это может быть залитый монолит. С учетом технологий, используемых для обустройства перекрытия, они могут быть:

  • сборными;
  • монолитными;
  • сборно-монолитными.

Сборные межэтажные конструкции

Такой вид конструкций наиболее востребован в кирпичных домах. Для их обустройства используют сплошные легкобетонные либо многопустотные панели. Размеры плит перекрытия подбирают с учетом двух параметров: их несущей способности и ширины пролета.

Бетонным элементам межэтажной конструкции, в сравнении с деревом и металлом, не страшна повышенная сырость. Такие конструкции способны выдерживать полезные нагрузки более 200 кг/м2.

Но при их укладке нужно непременно привлекать грузоподъемную технику. И второй минус – специализированные заводы выпускают данные изделия лишь стандартных размеров, что ограничивает возможность возводить малоэтажные строения оригинальной конфигурации.

Особенности монтажа

Плиты перекрытия укладывают на «подушку» из песчано-бетонной смеси. Их края должны заходить на стену не менее чем на 100 мм. Все стыки непременно заделываются таким же раствором.

Монолитные межэтажные конструкции

Перекрытие между этажами

Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.

Достоинства:

  • отсутствует потребность привлекать дорогостоящую подъемную технику;
  • обеспечивается довольно хорошее качество поверхности перекрытия;
  • предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.

К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.

Тонкости монтажа

Традиционно монолитное перекрытие обустраивается в несколько этапов:

  1. монтируется специальная несущая конструкция из стальных балок;
  2. возводиться опалубка подвесного типа из необрезных досок;
  3. сваривается армирующий каркас;
  4. заливается бетонная смесь М200.

Сборно-монолитные межэтажные конструкции

Наиболее прогрессивная технология обустройства перекрытия в доме. При данном способе устанавливаются железобетонные балки. Пространство между ними заполняется пустотелыми блоками. А потом все межэтажное «сооружение» заливается сверху бетонной смесью.

Плюсы данной технологии:

  • нет потребности в использовании подъемных механизмов;
  • обеспечивается достаточно хорошее изолирование пространства;
  • можно создавать перекрытия с конфигурацией любой сложности;
  • значительно сокращаются сроки возведения межэтажного «сооружения».

К ее минусам можно отнести не целесообразность обустройства сборно-монолитной конструкции в трехэтажных домах, как как процесс достаточно трудоемкий при исполнении вручную.

Особенности монтажа

Для создания несущего каркаса балки укладывают с шагом около 600 мм. После их надежной фиксации на стенах на них вручную выкладывают облегченные бетонные блоки с керамзитовым либо пенополистирольным наполнением.

Полученная конструкция в дальнейшем используется в качестве несъемной опалубки. Перед заливкой бетонной смеси необходимо на возведенное межэтажное сооружение уложить стальную армирующую сетку с сечением ячеек 100*100.

Перекрытия в доме из газобетона

Газобетонные перекрытия в новострое

Последнее время все чаще для возведения малоэтажного жилого строения используют газобетонные блоки — с их помощью можно в короткие сроки построить дом любой конструкции. К тому же газобетон обладает достаточно хорошими теплоизоляционными параметрами. С учетом допустимой нагрузки предоставляется возможность возводить строения не более трех этажей. При этом в них можно устанавливать различные виды перекрытий.

Читайте также: Строительство домов из газобетона: комфорт по выгодной цене

Межэтажные конструкции

Наибольшей популярностью пользуются межэтажные конструкции, собранные с помощью деревянных или металлических балок разнообразного сечения. Также можно использовать монолитную основу.

Для обустройства деревянного перекрытия большим спросом пользуются как натуральные/клееные брусья, так и балки визуально напоминающие обычный двутавр. Их устанавливают с шагом 0,6…1,2 м. При этом предпочтение отдают 6-метровым изделиям из дерева.

Для обеспечения большей надежности межэтажной деревянной конструкции на стенах сделают армирующий пояс. В нишу балки укладывается на глубину в 15 см. Под них предварительно прокладывается гидроизоляционная прокладка. При этом их края непременно обматываются самоклеющейся мембраной либо рубероидом. Также на стене под нишей закрепляют металлические пластины.

На заметку!В большинстве случаев второй этаж в частном доме из газобетонных блоков используют в качестве основных жилых комнат. Располагая на нем спальню либо зал, хозяева соответственно оборудуют их необходимой тяжелой корпусной мебелью. Поэтому рекомендуется произвести тщательный расчет балок перекрытия между этажами.

При обустройстве цокольного перекрытия необходимо немного изменить технологию укладки деревянных балок. Если в подвальном этаже планируется организовать баню или бассейн, то несущие изделия из дерева нужно непременно обработать антисептическими пропитками. И дополнительно обмотать любым пароизолирующим материалом. Это позволит исключить возможность случайного появления плесени либо гнили, а также грибковых образований. Специалисты рекомендуют увеличить слой утеплителя до 20 см.

Для обустройства чердачного перекрытия можно применять деревянные балки с меньшим сечением, если, конечно, это пространство не планируется использовать в качестве жилых помещений. Но рекомендуется уложить утеплитель толщиной не менее 25 см.

Довольно часто в частных домах из газобетонных блоков обустраивают цокольное перекрытие в виде монолита.

Перекрытия в доме из пеноблоков

Перекрытия в доме из пеноблоков

В последнее время довольно часто при строительстве малоэтажных архитектурных жилых строений отказываются от силикатного кирпича, а выбирают пеноблоки. Несмотря на то что данный материал способен обеспечить прекрасные тепловую изоляцию, он обладает относительной структурой.

Поэтому устанавливая в доме из пеноблоков панели перекрытия, желательно придерживаться определенных особенностей.

Межэтажная конструкция должна не только разделять смежные по высоте помещения, но и гарантированно выдерживать как собственный вес, так и полезные нагрузки от установленной в комнатах мебели, бытовых электроприборов, находящихся в них людей. Поэтому необходимо довольно серьезно подходить к выбору вида перекрытия.

Рассмотрим возможные варианты исполнения межэтажных конструкций.

Система несущих балок

Это наиболее простой бюджетный вариант. Ограничивает его применения лишь длина брусьев. То есть использовать деревянные либо металлические балки целесообразно при ширине проемов не больше 4 метров. В противном случае для обеспечения достаточно высокой надежности межэтажных конструкций нужно применять брусья из дерева либо металла с большим поперечным сечением.

Однако это провоцирует обустройство перекрытия большей толщины, а как результат – увеличение его собственного веса. В итоге потребуется закладывать достаточно мощный армирующий пояс.

Для обустройства межэтажной конструкции в доме из пеноблоков можно использовать брусья как из цельного массива древесины, так и клееные. Но в любом случае технология монтажа перекрытия одинаковая. На несущие брусья с двух сторон набиваются доски, выполняющие роль потолка и пола.

А в пустоты между ними прокладывается утеплитель. Это может быть минеральная вата, пенопласт, керамзит.

Читайте также: Строительство жилых домов в России: практика и особенности законодательства

Система несущих балок предоставляет ряд явных достоинств:

  • довольно простой монтаж;
  • небольшой вес конструкции;
  • бюджетная стоимость.

Но у нее есть и минусы:

  • ограничение по ширине проема;
  • довольно низкая прочность конструкции.

Железобетонные пустотелые плиты

Довольно часто для обустройства межэтажной конструкции в доме из пеноблоков используют пустотелые плиты перекрытия, размеры которых можно легко подобрать по каталогам крупных производителей. Так как их применение позволяет обеспечить:

  1. достаточно хорошую прочность;
  2. удобство и простоту монтажа;
  3. хорошую теплоизоляцию за счет пустотелой структуры.

Единственный минус их применения – потребность привлечения специализированной подъемной техники, к примеру, автокрана.

Поэтому целесообразно данный тип железобетонных изделий устанавливать над пролетами больше 6 метров. Если же расстояние между несущими стенами планируется сделать меньше, то оптимальный вариант – использовать для монтажа межэтажной конструкции газобетонные плиты.

Из-за оригинальной структуры они отличаются достаточно низкой теплопроводностью — поэтому пол в комнате всегда будет теплым.

Перед укладкой плит пустотелых необходимо в зоне их расположения сделать армирующий пояс из тяжелого бетона. Либо это может быть ярус силикатного кирпича.
Если возникают проблемы с заказом автокрана, то перекрытие над цокольным этажом можно выполнить в виде монолитной конструкции.

На заметку!Для заливки монолитной системы рекомендуется применять бетонную смесь, приготовленную исключительно на специализированных бетонно-растворных предприятиях, так как при самостоятельном ее изготовлении практически невозможно обеспечить определенные прочностные параметры.

Правда, обустроить надежное монолитное перекрытие можно лишь с привлечением бетононасоса. Ведь применение данной специализированной техники даст возможность оперативно осуществить процесс заливки на большой площади, а также позволит обеспечить однородность структуры залитой конструкции.

Перекрытия в доме из СИП панелей

Установленные СИП панели

Технология возведения малоэтажных архитектурных жилых строений предоставляет возможность создавать здания не только с конфигурацией любой сложности, но и различной этажности. К тому же межэтажные конструкции можно обустраивать несколькими способами.

Процесс создания перекрытия не так уж сложен, если понять технологию возведения дома из сип-панелей. Первый этаж считается построенным, когда по всему его периметру установлены конструктивные плиты. По верху они «обвязываются» специальными досками. Это дает возможность обеспечить довольно хорошую жесткость и прочность возводимого дома.

Поэтому для обустройства межэтажной конструкции достаточно уложить сип конструктивы. Главное, чтобы их длина позволяла перекрывать ширину пролета. В стандартном исполнении перекрытие собирается из панелей по технике «шип-паз». А по его периметру закладываются доски специальной формы.

Но если требуется обеспечить достаточно высокую надежность межэтажной конструкции, то в местах соединения «шип-паз» дополнительно устанавливаются деревянные брусья.

На заметку!Довольно часто после завершения обустройства межэтажной конструкции по ее периметру снизу устанавливаются дополнительные брусья. При этом их непременно связывают с уже установленными опорами. Перекрытие данного типа способно выдерживать тяжелую корпусную мебель, расположенную на втором этаже.

Перекрытия в доме из бруса

Дом с деревянным перекрытиями

Традиционно принято в срубах из брусьев обустраивать межэтажную конструкцию с использованием деревянных балок. Это попросту позволяет максимально снизить расходы на возведение частного малоэтажного жилого строения. Но при этом требуется произвести грамотный расчет балок перекрытия.

Для правильного вычисления их поперечного сечения необходимо учитывать следующие параметры:

  • планируемая нагрузка на перекрытие;
  • ширину пролета;
  • шаг их установки;
  • конфигурацию поперечного сечения балок.

Например, пролеты до 5 метров можно перекрывать брусьями прямоугольной формы со сторонами 100 на 200 мм. При этом если их уложить с шагом не больше 60 см, то межэтажная конструкция способна выдерживать суммарную нагрузку до 2 тонн. К тому же необходимо учитывать величину прогиба несущих балок. Например, на 4-метровом брусе допускается искривление при полной нагрузке до 16 мм.

На заметку!Хорошей альтернативой балкам могут стать несколько досок сращенных по толщине, установленные на ребро. Для этого их нужно стянуть болтовыми соединениями, расположенными равномерно по всей их длине. Такой способ обустройства несущих составляющих межэтажной конструкции позволяет не только сэкономить на покупке толстых балок, но и обеспечить лучшую жесткость к изгибающим нагрузкам.

Читайте также: Строительство домов из клееного бруса: разбор самого высокотехнологичного направления загородного строительства

Особенности монтажа перекрытия в доме из бруса

Монтаж межэтажной конструкции можно начинать только после окончательной сборки сруба. Для начала на его внутренних поверхностях противоположных стен нужно отметить планируемое положение несущих балок. На проектном уровне устанавливаются специальные кронштейны-держатели и фиксируются с помощью длинных саморезов. На эти металлические «подпорки» и монтируются балки.

После установки несущих составляющих межэтажной конструкции между ними располагают специальные бруски (черепные), имеющие квадратное сечение со стороной 40 либо 50 мм. Их закрепляют в нижней части боковых граней балок.

На черепные настилаются доски, формируя сплошную плоскость для укладки изолирующего материала. После укладки утеплителя на верхнюю поверхность балок укладывают доски. Таким образом создается черновой пол на втором этаже.

Отделение первого жилого яруса от грунта осуществляется немного по другой технологии. Несущие лаги врезают во второй снизу венец либо в окладной. Само обустройство межэтажной конструкции первого яруса производиться аналогично выше описанного процесса. Только необходимо:

  1. Между двумя рядами досок проложить теплоизолирующий материал толщиной не менее 150-200 мм. В качестве утеплителя можно использовать минеральную или базальтовую вату, пенополистирол, керамзит.
  2. Все деревянные составляющие конструкции тщательно обработать антисептическими пропитками. На нижний слой досок нужно уложить гидроизоляционную прокладку из рубероида или толстой полиэтиленовой пленки. Это позволит свести до минимума отрицательное воздействие исходящей от земли повышенной влажности.

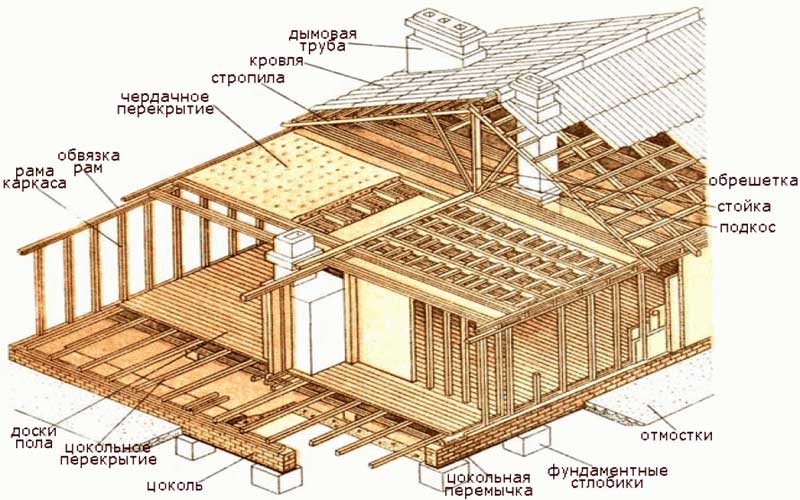

Перекрытия в каркасном доме

Пример межэтажной конструкции в каркасном доме

Планируя обустройство межэтажных конструкций в каркасном доме, рекомендуется учитывать следующее:

  1. для их изготовления рационально применять те же материалы, что и использовались на сборку каркаса;
  2. должна создаваться относительно легкое перекрытие, это даст возможность исключить привлечения для его монтажа специализированной подъемной техники;
  3. но при этом должно обладать достаточной жесткостью и надежностью;
  4. гарантированное обеспечение тепловой и звуковой изоляции между смежными по высоте помещениями.

Многообразие исполнения перекрытия

В качестве основных несущих составляющих конструкции можно использовать цельные или клееные брусья. А сверху их обшить ориентировано-стружечными плитами. Каркас сделать из калиброванных деревянных брусьев, а для отделки использовать сип-панели.

Несущую конструкцию собрать из стальных фасонных профилей. Ее обшивку сделать с применением ориентировано-стружечных плит. Каркас обустроить с помощью металлических сборных ферм. А отделать их используя сип-панели.

Но из всех приведенных способов обустройства перекрытия наиболее рациональных и экономически выгодным является следующий вариант. Для сборки несущей части межэтажной конструкции использовать стальные двутавровые балки. А обшивку сделать сип-панелями.

Заключение

Надеемся, что предложенная статья поможет Вам сделать грамотный выбор в способе обустройства межэтажной конструкции.

В завершение маленький совет: при планировании перекрытия в доме следует учесть тип малоэтажного жилого строения и стоимость стройматериалов.

Звукоизоляция межэтажных перекрытий, шумоизоляция потолка в деревянном доме

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель — индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика — по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории «шум от соседей сверху», причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 «Защита от шума» . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием — не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированный в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топольную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. «плавающего пола», либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от «недостающих» до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет «тютелька в тютельку» добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т. н. «звуковых мостиков», наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционного пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: «Я не так богат, чтобы оплачивать покой моего соседа снизу».

Вторая опасность — что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего — это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровень ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например — Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий «снизу» в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями — кафе, ресторанами или магазинами — возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные — Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума, при котором соседи сверху действительно перестают писать жалобы на заведение, составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

  • наличие виброподвесов;
  • отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку «Вибростек-М»).

Для решения более «скромных» акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через «третьи» стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

Перекрытия между этажами в частном доме схемы монтажа своими руками

Перекрытия между этажами для дома за городом

Перекрытие приватного дома собой представляет горизонтальный строительный компонент, раздиляющий строение по высоте. Он вместе с тем считается полом верхнего этажа и на себя принимает его нагрузку наряду с обстановкой и людьми. Перекрытия предоставляют сооружению нужную жесткость, по этому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвалов, выполняют еще функцию энергосбережения. Какое лучше подобрать перекрытие для приватного дома из пенобетонных блоков? Как собрать его собственными руками? Попытаемся разобраться с вопросами вместе.

Виды перекрытий

По техническому решению междуэтажные своды условно делят на 2 группы:

  • монолитные – перекрытия, сделанные из гомогенных компонентов;
  • сборные – конструкции из балок и наполнения.

В изготовлении монолитных построек применяется бетон, который заливают в опалубки непосредственно на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия выделяются надежностью и высокой несущей способностью. Более того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов считаются балки. Они могут быть древесные, железные, монолитно бетонные. Балки одинаково распределяют по верхней части этажа. Между ними кладут детали наполнения, которые служат ограждением.

1. Перекрытия из балок древесины.

Это самый распространенный вариант строительного материала древесных и сооружений из каркаса. Основу перекрытий составляет брус из клееной древесины из дерева лиственных и хвойных пород. Он выделяется небольшим весом, обычный монтаж и низкой ценой. Вся система состоит из балок древесины, теплоизолятора, наката и пола. Ее допускается применять в помещениях у которых ширина до 5 метров. Минусом деревянного каркаса считается очень высокая огнеопасность, и еще вероятность гниения и поражения жуками-вредителями.

2. Железные перекрытия.

В качестве несущей основы подбирают швеллеры № 12-36 и выше. Для устранения ржавчины их покрывают грунтом. Сверху кладут лаги из дерева, а появившиеся пустоты наполняют материалами для теплоизоляции со изоляцией звука. Для этого прекрасно подойдут щиты из дерева, накаты, вставки из ячеистого бетона. В отличии от древесных, такие перекрытия более долговечные и надежные. У них меньше толщина, что экономит пространство для жилья. Большим минусом железных вариантов считается трудность установки, по этому в приватизированных домах из пеноблока они нечасто можно встретить.

3. Перекрытия из монолитно бетонных балок.

Изделия делают на предприятии промышленным способом. Это самый распространенный вариант, используемый в строительстве загородных домов. Конструкцию составляют балки из прокатного профиля и полые ж/б плиты толщиной от 90 мм. Перекрытия между этажами имеют размеры 1,3-7,5 м по длине и 1-1,5 м в ширину.

  • быстрый монтаж;
  • большая несущая способность;
  • хорошая термо- и шумоизоляция;
  • хорошая стоимость.

К недостаткам относится необходимость вовлечения специальной техники во время монтажа. Громоздкость конструкций просит дополнительного усиления стен в виде армированной обвязки. Более того, готовые ж/б плиты имеют фиксированные размеры, что уменьшает возможности в архетиктуре приватного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны владеть прочностью, достаточной для того, чтобы выдерживать свою и полезную массы (люди, мебель, домашняя техника, интерьерные предметы). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера присутствующих в нем объектов. Так, для перекрытий между этажами возможный критерий составляет не больше 210 кг/м2. Больше информации о перекрытиях различных типов можно найти тут.

Плита должна владеть хорошей жесткостью, которая не даст возможность давать прогибов под влиянием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не больше 1/250 части от размера пролета.

Для оснащения хорошей шумоизоляции все щели в местах стыковки элементов строительства тщательно закрывают. Любое перекрытие не может сопротивляться сильному и длительному горению. Для любого вида материала рассчитано максимальное время стойкости к огню:

  • 60 мин – плиты ж/б;
  • 45 мин – конструкции из дерева с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из дерева со штукатуркой;
  • менее 15 мин – балки из дерева, не защищенные жаропрочными материалами.

Перекрытия, которые разделяют комнаты для проживания от холодного чердачного этажа или подвального помещения, нуждаются в добавочной термической изоляции.

Кладка ж/б перекрытия в приватизированном доме из пенобетонных блоков собственными руками

Плиты из железобетона считаются прочным и хорошим Основанием для построек из ячеистых материалов. Они вместе с тем обладают приличной массой, которую стоит иметь ввиду при кладочных работах. Чтобы вес перекрытия распределялся по этажу одинаково и не нарушал цельность стен, лучше выполнить дополнительное устройство в виде усиливающего пояса.

  • Вдоль периметра стены загородного дома собрать бетонную ленту размером 150?250 мм. Ее усиляют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия положить на застывший монолитный пояс, оставляя просвет между торцом и стеной в 10-20 мм.
  • Зафиксировать на плитах листы пенополистирола экструдированного толщиной 50 мм. Это поможет уничтожать холодные мосты.

Утепление перекрытия и армопояса не представляется трудоёмким процессом. По этому для экономии данную работу можно создать своими руками.

  • Улучшить арматурой стеновые блоки. Для этого вдоль периметра помещения необходимо проштробить глубокие пазы, заложить в них арматурные прутья и зафиксировать раствором из цемента.
  • Сделать распределительную ленту из обоженного кирпича, разместив ее над арматурой. Она состоит из трех рядов, прослоенных арматурной сеткой.

Перекрытие цокольного этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Подобное размещение обеспечивает стойкость и жесткость строительной конструкции. Кирпичная кладка считается очень распространенным видом распределяющего пояса. Для его устройства не потребуется сооружение опалубки и каркаса из арматуры, что существенно облегчает и снижает цену работы.

Технология монтажа деревянного междуэтажные перекрытия

По мнению строительных экспертов, брус считается предпочтительным вариантом для приватного дома высотой 1-3 этажа из легких ячеистых блоков. Масса перекрытия из дерева значительно короче монолитно бетонного аналога. Она оказывает уменьшенное давление на несущие стенки, по этому по конструкции смотрится легче.

  • Перед укладыванием перекрытия соорудить армопояс вдоль периметра стен. Для этого спустя каждые 150 мм закрутить в пенобетоны стальные прутья и зафиксировать их раствором из цемента.
  • Лаги из дерева лучше покрывать специализированным составом для защиты. Это обезопасит древесину от грибка, плесени и увеличит ее эксплуатационный срок.
  • На концах балок, которые будут опираться на поверхности стены загородного дома, сделать запил торцевой части под угол 60 градусов. После отлично обмотать слоем рулонного кровельного материала.
  • В углублении стены зафиксировать утеплитель на минеральной основе со изоляцией звука толщиной 50 мм.
  • Заложить лаги из дерева в стенку на глубину 140-150 мм. Между теплоизолятором и торцом балки оставить лучше просвет в 20 мм на случай теплового расширения.

Перекрытие из дерева вместе с перевозкой и установкой обходится существенно дешевле, чем ж/б конструкция. Более того многие работы по монтажу можно проводить своими силами.

  • В устройстве загородных домов из пенобетонных блоков вряд ли можно обойтись без стержней арматуры, закрепленных скобами. Очень большая длина прутка (75 мм и выше) требуется для плит железобетона.
  • В сборных вариантах перекрытий для соединений компонентов применяют шлак и стяжку из бетона.
  • Технологичной спецификой бетона на ячеистой основе считается его относительная мягкость. По этому перекрытия между этажами из монолитно бетонных балок нельзя ложить конкретно на пенобетоны. Тяжелые плиты устанавливают на армопояс из тяжёлого бетона или белого кирпича.
  • Устройство монолитно бетонного обвязочного контура вдоль периметра перекрытия увеличивает жесткость и прочность системы. При ширине сечения в 100 мм его высота должна подходить толщине плиты.
  • Междуэтажные перекрытия кладут исключительно на ключевые несущие стенки. Межкомнатные перегородки лучше выполнить чуть-чуть ниже.

Насколько толстыми должны быть стены

Стены образуют перегородку и каркас здания, оболочку. Помимо герметизации помещений, их основными функциями являются изоляция от холода и шума, а также способность поддерживать элементы конструкции верха. Толщина определяется в соответствии со строительными нормами и строительной физикой для типов и длин стен. Если вы никогда раньше не занимались этой темой, вам может быть непонятно в начале проектирования здания, насколько разной толщины должны быть стены в доме и вокруг него.Если я коротко отвечу, какой толщины должны быть стены, максимальная рекомендуемая толщина для стен высотой до 70 футов составляет 12 дюймов. Когда дело доходит до стандартных строительных материалов, кирпичная стена  будет самой толстой, добавляя дополнительные 4 дюйма на каждые дополнительные 70 футов высоты. Любая толщина  больше этой, независимо от материала, является чрезмерной.

Подробнее: Как построить подпорную стену из бетонных блоков

Уже есть определенные стандартные размеры для разных стен.Например, перегородки имеют другие размеры, чем несущие стены, наружные стены обычно имеют большую толщину, а также различные факторы определяют толщину кладки. Но не паникуйте! Ниже вы найдете все ответы на секрет, какой толщины должны быть стены.

Что определяет толщину стены?

Ограждающая конструкция представляет собой сложное инженерное сооружение с множеством задач. Помимо защиты от дождя, ветра, мороза и солнечной радиации, он воспринимает нагрузку от перекрытий, крыш и всего, что на них.Внутренние стены и перегородки также делят пространство на помещения . Требуемая толщина стенки для поддержки функции зависит от следующих факторов:

Вид и свойства материала – прочность, теплопроводность, морозостойкость, устойчивость к различного рода нагрузкам, способ монтажа;

Климатическая зона здания – минимальные и средние температуры в отопительный период, количество солнечной радиации, сила и направление ветров; Микроклимат помещения и необходимый влажностный режим в зависимости от назначения – жилой, бытовой, отапливаемый или холодный;

  • Сезонность использования – при временной эксплуатации к зданиям не предъявляются требования по энергосбережению;
  • Эффективные нагрузки – чем они выше, тем прочнее должна быть стена;

Тип и этажность здания – на нижний уровень нагрузка значительно выше, чем на верхний; Комбинации с наружным утеплением – при использовании теплоизоляции расчет ведется только на прочность, что приводит к снижению расхода стеновых материалов;

Характер отделки – теплоизоляционная штукатурка или термопанели позволяют удерживать тепло без увеличения толщины стен.

Какая толщина кирпичной кладки является обычной?

Существуют стандартизированные значения толщины стен. Вы должны различать три типа стен. К ним относятся ненесущие перегородки, несущие стены и наружные стены.

Следует обратить внимание на минимальные размеры, особенно при наличии несущих стен. Возведение наружных стен также имеет большое значение и вначале может вас немного запутать.Так что было бы полезно, если бы вы различали одинарные и двойные внешние стены. Фасад из клинкерного кирпича, например, из клинкерного кирпича, представляет собой наружную стену с двойной оболочкой. Напротив, оштукатуренная кирпичная кладка из кирпича или газобетона представляет собой одностенную наружную стену. Теперь вы должны отметить, что общая толщина внешней стены с двойной оболочкой больше, но это не относится к компонентам кладки.

Научитесь устанавливать перемычку в существующей кирпичной стене.

Какой толщины должны быть ненесущие стены?

В случае ненесущей кладки обычно достаточно использовать конструкцию из гипсокартона. В остальном в качестве недорогих каменных перегородок подходят стены из силикатного кирпича . Стандартные значения ненесущих стен обычно составляют 11,5 см. Однако также возможно построить их толщиной всего 5,2 см или 7,1 см.

Какой толщины должны быть несущие стены?

Силикатный часто используется при кладке внутренних несущих стен и перегородок, так как по звукоизоляционным характеристикам он намного лучше керамического красного.

Кладка его производится так же, как и обычного глиняного кирпича.Внутренняя перегородка, несущая дополнительную нагрузку, должна иметь толщину 25 см. В противном случае он не выдержит нагрузок. Межкомнатные перегородки, назначение которых только разделить межкомнатное пространство, делают в полкирпича, и этого достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы добиться такой толщины, достаточно уложить кирпич на ребро. Тонкие перегородки длиной более 1,5 м оборудуются армированной проволокой.

Научитесь утилизировать старые кирпичи.

Если такие тонкие внутренние стены требуют повышенной звукоизоляции, то их отделывают уникальными звукопоглощающими материалами. Для этого подходят листы пробкового пенопласта.

Для минимизации нагрузки на цоколь и уменьшения общего веса всего дома для перегородок используется пустотелый кирпич. Кроме того, несущие стены обладают большей статической устойчивостью, чем перегородки, и поэтому должны быть более прочными.

Каковы обычные размеры наружных стен?

Существует пять различных стандартных размеров наружных стен.Это 24 см, 30 см. 36,5 см. 42, 5 см и 49 см. Чтобы решить, какой толщины вы в конечном итоге возведете стену, вы всегда должны учитывать все влияющие факторы по отдельности.

Для наружных стен необходимо также рассчитать эффект теплоизоляции. Например, вы можете намеренно построить стену из газобетона намного прочнее, чтобы обеспечить достаточную теплоизоляцию. Это может сэкономить вам время и деньги. Конечно, для усиления эффекта можно еще использовать дополнительную теплоизоляцию.

Какой толщины должны быть стены из других материалов, кроме кирпича?

Стены кирпичные прочные; хорошо выдерживают нагрузку от балок и железобетонных плит перекрытий, подвесного оборудования.Но их теплопроводность весьма сомнительна. С этой целью в настоящее время стены изготавливаются из других материалов, таких как:

  • Газобетон
  • Пеноблок
  • Дерево

Какой толщины должны быть стены из газобетона?

Газобетонные блоки широко используются в строительстве частных домов. Высокая самонесущая способность этого материала позволяет возводить дома до 5 этажей. Марка газобетона указывает на его плотность – от 300 до 1200 кг/м³.Чем ниже показатель, тем лучше теплоизоляционные свойства, но ниже прочность материала.

В частном строительстве до 3-х этажей применяются газобетонные блоки класса В 2,5 марок Д500-900.

Здесь рекомендуемая толщина стен для нежилых помещений, летних кухонь, одноэтажных домов в регионах с теплым климатом составляет 300 мм. Ограждения для гаражей и хозяйственных построек не нормируются по сопротивлению теплопередаче. Стена толщиной 200-300 мм вполне выдержит нагрузку от кровли небольшого пролета.

Наружные стены подвалов не должны быть тоньше 300-400 мм. Также обычно используется газобетон марки В 3,5 не ниже D600.

Какой толщины должны быть стенки пеноблока?

Пенобетон обычно используется для изготовления пеноблоков. Они приобретают структуру в процессе производства благодаря добавкам, провоцирующим образование мельчайших закрытых пор.

По прочностным и теплоизоляционным свойствам пенобетон уступает газобетону.Его теплопроводность выше, а его удельный вес выше. Пеноблоки укладывают на цементно-песчаный раствор, что приводит к неравномерности теплопередачи через стены и образованию мостиков холода.

Подробнее: Как установить дверную обшивку с неровными стенами

Здесь рекомендуемая толщина стены должна быть 400 мм. В жилых помещениях стены должны быть утеплены. Для этого используется облицовка кирпичом, пенополистиролом или минеральной ватой.

Гаражи, хозяйственные постройки и помещения сезонного использования можно оставлять без утепления. Но из-за низкой морозостойкости материала наружную поверхность необходимо защитить штукатуркой.

Какой толщины должна быть деревянная стена?

Деревянные дома строят из оцилиндрованного бревна, цельного или клееного бруса. Стандартные размеры круглого пиломатериала от 160 до 280 мм с градуировкой 20 мм; толщина профиля пиломатериала 95-275 мм.

  • Для строительства домов чаще всего используют сосну, ель, лиственницу, кедр, дуб.
  • Деревянный дом можно построить по двум технологиям:
  • Из бруса или бревна толщиной до 165 мм с дополнительным утеплением;
  • Из более толстого пиломатериала без внешней или внутренней теплоизоляции.
  • В первом случае достигается значительная экономия на отоплении здания зимой; во втором комфортный микроклимат достигается за счет более интенсивного обогрева.

Дерево считается теплым материалом, но по расчету теплопроводности толщина стен, соответствующая требованиям энергосбережения, должна быть не менее 350мм.

Насколько толстыми должны быть стены: часто задаваемые вопросы

Какой толщины стены на плане этажа?

Это будет зависеть от метода строительства стены. Внутренние стенки обычно имеют толщину около 5,5 дюймов, а внешние стенки — около 7,5 дюймов. Если вы рисуете план этажа существующего дома, измерьте толщину стен на дверях и окнах. Кроме того, стандарты компании часто устанавливают максимальный процент от минимального предела текучести, и в этом примере вы умножаете максимальное значение компании на , умноженное на 42 тысячи фунтов на квадратный дюйм, а не на 20 тысяч фунтов на квадратный дюйм на . Если ваша компания допускает только 20% минимального предела текучести при нормальном рабочем давлении, то любое значение из уравнения

Какова средняя толщина наружной стены?

Как было сказано ранее, средняя толщина наружной стены составляет от 24 см до 49 см.

Какова минимальная толщина стенки?

Минимальная толщина стены составляет от 24 см до 26 см, хотя это сильно зависит от материалов, используемых при возведении стены.Кроме того, при допуске на изготовление 8 % по толщине стенки стояк выдерживает обрушение верхней части пустоты стояка на высоте 8000 футов (2438 м). Это означало бы, что процесс имел 50-процентный выход продукции. Промышленные допуски допускают толщину ±10%. Это общее отклонение до 20% от наименьшей до наибольшей толщины, что приводит к широкому диапазону размеров.

Заключение

Какой толщины должны быть стены? Ответ на этот вопрос не так прост, как кажется. С одной стороны, чем толще стена, тем лучше она сохраняет тепло. С другой стороны, неоправданная трата материала приводит к финансовым потерям на этапе строительства. Повышение энергоэффективности также является приоритетным направлением в современной экономике. Доля расходов на отопление превышает половину общих эксплуатационных расходов здания. Это особенно остро ощущается, когда растут цены на энергоносители. Чтобы теплопотери не отнимали большую часть семейного бюджета, перед началом строительства необходимо определить оптимальные параметры стен дома, о чем говорилось выше.

Добавьте второй блок в свой дом

Введение

Что такое второй блок?

Второй блок представляет собой автономный жилой блок с собственной кухней, ванной комнатой и спальными зонами.

Он может быть расположен в вашем доме или на вашем участке, над гаражом на переулке или в каретном сарае. Этот документ обычно применяется к требованиям Строительного кодекса для вторых блоков в домах, а не для вторых блоков в гаражах или каретных сараях, хотя применяются некоторые из тех же правил.

Добавление второй квартиры — отличный способ обеспечить независимую жизнь для члена семьи или заработать немного дополнительных денег, чтобы помочь погасить ипотеку. Но есть вещи, которые необходимо учитывать, когда вы решаете, строить ли второй блок.

Является ли ваш дом отдельным, двухквартирным или рядным, которому более пяти лет? Вы рассматриваете ремонт, чтобы добавить второй блок? Если ответы да, то это руководство может вам помочь.

Этот документ выполняет обязательство, взятое в Плане действий по снабжению жильем Онтарио, по предоставлению домовладельцам удобного руководства и контрольного списка, которые помогут вам законно строить вторые квартиры.

Примечание: Если вашему дому меньше пяти лет, применяются другие правила Строительного кодекса. Для получения дополнительной информации обратитесь в местный строительный отдел .

Перед добавлением второй квартиры

Прежде чем принять решение о добавлении второй квартиры, важно, чтобы вы сначала поговорили с местным муниципальным отделом планирования и строительства . Они могут сказать вам, разрешено ли вам добавить вторую квартиру на вашу собственность, и ответить на любые ваши вопросы, связанные с местным зонированием, Строительным кодексом и другими подзаконными актами.

Существует несколько важных факторов, которые необходимо учитывать перед добавлением второй квартиры, в том числе:

  • применимые муниципальные требования к зонированию
  • необходимые разрешения на строительство
  • проектирование вашего устройства в соответствии со Строительными нормами
  • обязательная строительная инспекция во время строительства

Важно соблюдать требования планирования и строительных норм. Это поможет гарантировать, что ваш дом и вторая квартира являются законными, безопасными и здоровыми местами для проживания.

Чтобы помочь вам в иногда сложном процессе проектирования и строительства, мы рекомендуем вам нанять квалифицированного специалиста, например, архитектора, профессионального инженера или дизайнера, зарегистрированного в правительстве Онтарио. Эти специалисты и ваш строитель могут выступать в качестве вашего агента по вопросам с вашим местным муниципалитетом. Они могут помочь вам получить все необходимые согласования, включая разрешение на строительство, а также организовать строительную инспекцию.

Знаете ли вы?

При строительстве второго блока в существующем доме плата за развитие не взимается.

Кроме того, правительство рассматривает возможные правила, которые могли бы еще больше устранить препятствия для создания вторых единиц, такие как требования к местной парковке.

Муниципальное зонирование и другие подзаконные акты

Знайте подзаконные акты вашего муниципалитета о зонировании.

Влияют на строительство вашего второго юнита. Уточните в местном отделе планирования и строительства :

  • требования и стандарты зонирования для вторых квартир, применимые к вашей собственности.Это включает в себя правила, касающиеся требований к парковке, выходов и въездов, обслуживания или минимального или максимального размера объекта
  • .
  • нужно ли вам подать заявку на изменение зонирования или незначительное отклонение
  • любые другие применимые соглашения и утверждения, которые необходимы, прежде чем вы сможете добавить второй блок
  • , нужно ли вашему второму устройству получать лицензию или регистрироваться в вашем муниципалитете.

Если вы не соблюдаете подзаконные акты вашего муниципалитета, вы не сможете добавить вторую квартиру.

Получение разрешения на строительство

Чтобы построить вторую квартиру в вашем доме, вам потребуется разрешение на строительство. Вы или ваш агент можете подать заявку на его получение в местном строительном отделе. Вам нужно будет отправить:

  • заполненную форму заявки и любые другие формы и подтверждающие документы, запрошенные муниципалитетом
  • строительных чертежей (большинству муниципалитетов требуется не менее двух комплектов чертежей)
  • оплата пошлины за разрешение на строительство

Вы также должны уточнить в своем муниципалитете , если:

  • вам нужно нанять лицензированного подрядчика для выполнения работ
  • они принимают электронные заявки на получение разрешений, так как это может ускорить время обработки

После того, как ваше полное заявление будет отправлено, вы получите ответ в течение 10 рабочих дней, было ли оно одобрено или нет. Неполные заявки или неправильный дизайн могут означать, что ваше разрешение будет задержано или не принято.

Строительная инспекция

После выдачи разрешения на строительство муниципальные строительные инспекторы должны проверить работы на различных этапах строительства. Инспекторы должны будут проверить каркас, изоляцию, сантехнику, внутреннюю отделку и другие элементы, как указано в Строительном кодексе. Обязательно подтвердите у своего инспектора , что необходимо проверить.

Вы или ваш агент несете ответственность за информирование вашего строительного отдела, когда различные этапы строительства готовы к проверке.

Любая вторая квартира, новая или существующая, должна быть безопасным местом для жизни. Если у вас уже есть второй блок в вашем доме и у вас есть сомнения по поводу его конструкции, вам рекомендуется позвонить по телефону в местный строительный отдел .

Строительные нормы и правила для вторых квартир

Строительные нормы и правила Онтарио устанавливают минимальные строительные стандарты для строительства второй квартиры в вашем доме. Эти минимальные стандарты описаны в следующих разделах.В некоторых случаях вы можете захотеть построить сверх минимальных требований Строительного кодекса. Строительство в соответствии со Строительными нормами дает домовладельцам множество преимуществ, в том числе повышенный комфорт жильцов и удобства, которые могут сделать вашу вторую квартиру более приятным местом для жизни.

Возраст вашего дома

В зависимости от возраста вашего дома применяются различные правила Строительного кодекса.

Если вашему дому более пяти лет, он классифицируется как существующий дом, и в соответствии со Строительным кодексом у вас есть больше возможностей для проведения ремонтных работ.

Если вашему дому меньше пяти лет, то он классифицируется как новое здание и согласно Строительному кодексу, как правило, должен соответствовать новым строительным требованиям. Для получения дополнительной информации о добавлении второй квартиры в новый дом , , свяжитесь с местным отделом строительства .

Расположение второй квартиры

Вы можете построить вторую квартиру в любой части дома. Это может быть все на одном этаже или на нескольких уровнях. Большинство вторых единиц построены в подвале или чердаке.Правила Строительного кодекса могут различаться в зависимости от того, где в вашем доме находится второй блок.

Изображение 1: Расположение вторых квартир

Описание изображения: Схема дома, где вторая квартира находится в подвале или на верхнем этаже.

Размеры комнат и площадь пола

Строительные нормы и правила устанавливают минимальные размеры комнат в жилых единицах, включая вторые квартиры. Размеры номеров различаются в зависимости от того, разделены ли они стенами или апартаменты имеют открытую концепцию.Например, минимальная площадь столовой, разделенной стенами, составляет 7 м 2 (75 футов 2 ), в то время как холостяцкая квартира открытой планировки, объединяющая спальную, гостиную, столовую и кухонное пространство, допускается. быть 13,5 м 2 (145 футов 2 ).

Общие минимальные размеры комнат и пространств описаны в таблице ниже.

Таблица 1: Общие минимальные размеры помещений и помещений
Помещение/пространство Минимальная необходимая площадь пола
Жилая площадь 13.5  м 2 (145 В фут 2 )
Столовая 7 м 2 (75 футов 2 )
Кухня 4,2 м 2 (45,2 футов 2 )
Совмещенные гостиная, столовая и кухня в квартире с одной спальней 11 м 2 (118,4 футов 2 )
Главная спальня (без встроенного шкафа) 9. 8 м 2 (95 футов 2 )
Прочие спальни (без встроенных шкафов) 7 м 2 (75 футов 2 )
Ванная Достаточно места для раковины, туалета и душевой кабины или ванны
Совмещенные спальная, гостиная и обеденная зоны и кухонное пространство 13,5 м 2 (145 футов 2 )

Соответствующие положения Строительного кодекса

, раздел B, подраздел 9.5.4. до 9.5.9.

Изображение 2: Измерение минимальной площади пола

Подробное описание: Диаграмма, показывающая, как измерить площадь помещения.

  • Измерения между готовыми поверхностями или разделительной стенкой (раздел B, подраздел 9. 5.1.2)
  • Площади шкафов или встроенных шкафов в спальне, как правило, не включаются в минимальную площадь пола (Раздел B, подраздел 9.5.1.3.)

Высота потолков

Вы также должны иметь минимальную высоту потолков в своих комнатах.Соблюдение требований к высоте потолка иногда может быть проблемой в существующем доме. Тщательно выбирайте место для второго блока. Требования к высоте потолка для вторых блоков различаются в разных частях вашего дома, например, в подвалах и на чердаках.

  • Второй блок в подвале может иметь высоту потолка 1,95 м (6 футов 4¾ дюйма) на всей требуемой площади пола, включая путь внутри блока, ведущий к выходу.
  • Второй мансардный блок – который может иметь наклонные потолки – будет соответствовать Строительным нормам и правилам, если по крайней мере v50 % требуемой площади пола будет иметь высоту потолка 2.03 м (6 футов 8 дюймов), но сюда не входят помещения с низкими потолками высотой менее 1,4 м (4 фута 7 дюймов).

Соответствующее положение Строительного кодекса

Раздел B, Таблица 11.5.1.1.C., Альтернатива соответствия 102

Изображение 3: Высота потолка второй квартиры

Подробное описание:

Поперечное сечение дома, показывающее требуемую высоту потолков на чердаке второй квартиры и в подвале второй квартиры.

  • 50% требуемой площади пола должны иметь минимальный потолок 2,03 м (6 футов 8 дюймов)
  • 50% требуемой площади пола может иметь высоту потолка от 2,03 м (6 футов 8 дюймов) до 1,4 м (4 фута 7 дюймов)
  • Помещения с высотой потолков менее 1,4 м (4 фута 7 дюймов) не могут учитываться как часть требуемой площади пола
  • Подвалы должны иметь минимальную высоту потолка 1,95  м (6 футов 4¾ дюйма)

Windows

Windows требуется во втором блоке. Размер окон, который вам нужен, определяется размером устройства. Большие единицы потребуют большего количества или больших окон. Размеры окон также зависят от типа комнаты, в которой они находятся.

Некоторые окна также можно использовать как еще один способ выхода из второго блока. Для получения дополнительной информации см. раздел о выходах.

Если окно не используется в качестве выхода, минимальные размеры окна указаны в таблице ниже.

Таблица 2: Минимальные размеры окна
Комната/пространство: Минимальная необходимая площадь окна:
Гостиные и столовые 5% площади пола
Спальни 2.5% площади пола
Прачечная, кухня, ванная Windows не требуется

Соответствующие положения Строительного кодекса

Раздел B, статья 9. 7.2.3. с изменениями, внесенными в Таблицу 11.5.1.1.C., Альтернатива соответствия 107

Например, если вы планируете иметь обеденную зону площадью 10 90 317 м 2 (108  футов 2 ), минимальный размер окна должен быть равен 0.5 м 2 (5’ 4’’ футов 2 ). На диаграмме ниже показан еще один пример.

Изображение 4: Пример размеров окон и площади пола

Описание изображения: Диаграмма, показывающая, как рассчитать размер окна по отношению к размеру комнаты. Пример: если площадь пола гостиной составляет 25 м 2 /269,1 футов 2 , минимальная свободная площадь остекления при 5% составляет 1,25v м 2 /13,13.45 футов 2 .

Сантехника

Второй блок должен соответствовать требованиям сантехники. Как минимум вам понадобится:

  • горячая и холодная вода
  • раковина, ванна или душ, туалет или бессточный биотуалет в ванной комнате
  • кухонная мойка
  • доступ к прачечной, которая может быть предоставлена ​​в общей прачечной или отдельной прачечной во втором блоке

Для выполнения этой работы вам понадобится квалифицированный сантехник.

Соответствующие положения Строительного кодекса

Раздел B, статьи 9.31.4.1. к 9.31.4.3.

Вторые блоки также должны иметь свои отдельные запорные клапаны для воды. Это позволяет выполнять сантехнические работы или ремонт в одном блоке, не затрагивая поток воды в другом.

Соответствующие положения Строительного кодекса

Раздел B, предложения 7.6.1.4.(1) и 7.6.1.6.(1)

Если ваш дом находится в районе, подверженном затоплению или затоплению канализацией, вам может потребоваться установить обратный клапан при добавлении второго блока. Обратные клапаны помогают предотвратить попадание сточных вод из муниципальных канализационных труб в стоки в полу и сантехнические приборы на нижних этажах вашего дома.

Соответствующие положения Строительного кодекса

Раздел B, статья 7.4.6.4.

Септические системы

Добавление второго блока к дому, обслуживаемому септической системой, разрешено, если септическая система способна справляться с увеличением количества сточных вод.

Обратитесь в свой строительный отдел , чтобы убедиться, что размер вашей существующей септической системы соответствует требованиям.Если нет, вам нужно будет модернизировать вашу септическую систему, чтобы она могла безопасно обрабатывать дополнительный поток сточных вод.

Соответствующие положения Строительного кодекса

Раздел B, предложение 11.4.2.5.(4)

(Примечание: некоторые муниципалитеты полагаются на региональные отделы здравоохранения или природоохранные органы для обеспечения соблюдения требований Строительного кодекса к септической системе. В этом случае местный строительный отдел сообщит вам .)

Отопление и вентиляция

Здание Кодекс позволяет дому со вторым блоком иметь единую печь и общую систему воздуховодов.В целях пожарной безопасности вам придется установить датчик дыма специального типа в основных приточных или возвратных воздуховодах. При срабатывании это устройство отключает подачу топлива и электропитание печи, что приводит к ее отключению и предотвращению распространения дыма от одного блока к другому.

Выход за рамки кода

Хотя Строительные нормы и правила позволяют одной печи обогревать весь дом, включая второй блок, при добавлении второго блока вы можете рассмотреть возможность установки второй печи и воздуховодов.Совместное использование одной печи и воздуховодов между двумя блоками может означать, что запахи от приготовления пищи, рекреационный дым и другие запахи, а также шум могут передаваться из одного блока в другой. Наличие одного термостата, контролирующего температуру обоих квартир, также может стать проблемой для жителей обоих квартир.

Канальные дымовые извещатели

должны соответствовать определенному стандарту производительности, известному как UL  268A. Чтобы убедиться, что у вас есть правильный детектор и что установка выполнена правильно, вам следует нанять квалифицированного подрядчика для выполнения этой работы.

Соответствующие положения Строительного кодекса

Раздел B, Таблица 11.5.1.1.C., Альтернатива соответствия 195

Вентиляция также необходима для ванной комнаты и кухни второго блока. Это может быть обеспечено потолочным вытяжным вентилятором или окном, открывающимся наружу.

Соответствующие положения Строительного кодекса

Раздел B, статья 9.32.1.2. с изменениями, внесенными в Таблицу 11.5.1.1.C., Альтернатива соответствия 194

Электрооборудование и освещение

Для обеспечения надлежащего освещения в комнатах и ​​помещениях Строительные нормы и правила требуют, чтобы ваш второй блок имел:

  • свет и выключатель в каждой комнате и пространстве вашего второго блока
  • переключатель вверху и внизу лестницы

Соответствующие положения Строительного кодекса

Раздел B, статьи 9. 34.2.2. и 9.34.2.3.

Кодекс электробезопасности, подготовленный Управлением по электробезопасности Онтарио ( ESA ), содержит дополнительные требования при добавлении второго блока.

Вам нужно будет получить отдельное разрешение на электромонтажные работы для выполнения электромонтажных работ во втором блоке, а ESA потребуется для проверки электромонтажных работ во втором блоке.

Для выполнения работ рекомендуется нанять лицензированного подрядчика по электротехнике.

Они также могут получить разрешение на электроснабжение и организовать для вас проверки.

Для получения дополнительной информации вы можете связаться с ESA напрямую по телефону 1-877-ESASAFE (3727233) или на сайте esasafe.com.

Пожарная безопасность

В целях пожарной безопасности вам потребуется противопожарное разделение между вашим вторым блоком и остальной частью дома. Противопожарное разделение действует как физический барьер, замедляющий распространение огня из одной части дома в другую. Противопожарное разделение должно быть непрерывным и при необходимости включать защищенные проемы (например, противопожарные заслонки) для правильной работы.

Что такое противопожарное разделение?

Противопожарным барьером может быть пол, стена, дверь с самозакрывающимся устройством или их комбинация. Он может быть построен с использованием типичных строительных материалов, таких как пиломатериалы и гипсокартон. Например, 30-минутную противопожарную перегородку можно построить, используя 38 90 735 мм x 89  мм (2 x 4 дюйма) деревянных стоек, 13  мм (1/2 дюйма) гипсокартона с обеих сторон и волокна. изоляция между стойками. Реечные и гипсовые конструкции, обычно встречающиеся в старых домах, являются примером 15-минутного противопожарного разделения.

Строительные нормы и правила требуют 30-минутного противопожарного разделения между блоками, а также между блоками и помещениями общего пользования при добавлении второго блока. Если ремонт вашего дома для добавления второго блока требует изменения существующего пола или потолка, вы должны сделать это 30-минутное противопожарное разделение (см. схему пола/потолка). Противопожарное разделение можно сократить до 15 минут, если во всем доме установлены взаимосвязанные дымовые извещатели.

Соответствующие положения Строительного кодекса

, раздел B, таблица 11.5.1.1.C., Альтернативы соответствия 147, 152 и 153

Изображение 5: Схема стены, показывающая типичное 30-минутное противопожарное разделение

Подробное описание: 30-минутное противопожарное разделение включает в себя:

  • 13  мм (1/2 дюйма) гипсокартон
  • вся полость стойки заполнена волокнистой изоляцией
  • 38 мм x 89 мм (2 x 4 дюйма) или 38 мм x 140 мм (2 x 6 дюймов) в 406  мм (16 дюймов) по центру 90 деревянных стоек
  • 13  мм (1/2 дюйма) гипсокартон

Изображение 6: Схема типичного пола/потолка, который обычно обеспечивает 30-минутное противопожарное разделение

Подробное описание: 30-минутное противопожарное разделение пола/потолка включает:

  • один слой 16  мм Основание из фанеры (5/8 дюйма) на лагах
  • 38 x 241 мм (2 x 10 дюймов) балки на расстоянии 406 мм (16 дюймов) по центру
  • 89 мм Толстая (4 дюйма) волокнистая изоляция между балками
  • один слой 16  мм (5/8 дюйма) огнестойкий гипсокартон на потолке

Полезно знать: Стена, построенная в соответствии с требованиями Строительного кодекса по противопожарной изоляции, поможет уменьшить шум между блоками.

Выход за рамки кода

Шум и вибрация, распространяющиеся между блоками, являются распространенной проблемой для людей, живущих в многоквартирных жилых домах, в том числе в домах со вторыми блоками. Рекомендуется установить дополнительную защиту от шума на стенах, полах и потолках, которые отделяют вторую квартиру от остальной части дома. Есть много разных способов построить стену так, чтобы она имела большую защиту от шума, включая дополнительную изоляцию, дополнительные слои гипсокартона и т. д.

Датчики дыма

Вам потребуются датчики дыма (иногда называемые датчиками дыма) во втором устройстве, которые должны соответствовать стандарту производительности CAN / ULC  S531. Метка на сигнализаторе указывает, соответствует ли он этому стандарту. Ваши датчики дыма также должны иметь мигающую лампочку, когда они активированы. Дымовые извещатели широко доступны в хозяйственных и ремонтных магазинах.

Важное значение имеет правильное размещение пожарных извещателей. Они должны быть расположены:

  • на каждом уровне дома
  • за пределами спальных зон (которые, в зависимости от планировки этажа, также могут считаться пожарной сигнализацией на этом уровне)
  • в каждой спальне второго блока
  • в местах общего пользования жильцов обеих квартир, таких как входы и прачечные

Соответствующие положения Строительного кодекса

, раздел B, подраздел 9.10.19.

Выход за рамки кода

Для повышения пожарной безопасности второго блока следует рассмотреть возможность установки дымовых извещателей в складских помещениях и служебных помещениях, связанных с дымовыми извещателями во втором блоке. Пожары, которые начинаются в отдаленных районах дома, часто могут быть самыми смертоносными, поскольку они могут гореть в течение более длительного времени, прежде чем их обнаружат.

Датчики угарного газа

В дополнение к датчикам дыма вам также может понадобиться установить датчики угарного газа. Они необходимы, если в вашем доме есть печь, работающая на природном газе, пропане или другом подобном топливе. Они также необходимы, если в вашем доме есть пристроенный гараж. Сигнализаторы угарного газа могут быть с электрическим или батарейным питанием и должны располагаться:

  • рядом со спальнями и спальными зонами во втором блоке
  • в котельной, если котельная является отдельным помещением от жилого помещения

Соответствующие положения Строительного кодекса

Раздел B, статьи 9.33.4.1. и 9.33.4.2. с изменениями, внесенными в Таблицу 11.5.1.1.C., Альтернатива соответствия 197.

Изображение 7: Расположение дымовых извещателей и детекторов CO

Описание изображения: Поперечное сечение дома со вторым блоком, показывающее расположение дымовых извещателей и извещателей угарного газа.

Выходы

Вашему второму блоку нужны безопасные выходы. Существуют разные правила выхода в зависимости от того, где в вашем доме находится второй блок. Предусмотреть отдельный выход для второго агрегата предпочтительнее.Если это невозможно:

  • разрешен общий выход для обоих блоков в вашем доме, если зона выхода имеет 30-минутное противопожарное разделение и содержит пожарные извещатели, соединенные с обоими блоками
  • в случаях, когда выход из одного блока ведет через другой блок, должен быть обеспечен второй выход через окно
  • окна, которые могут понадобиться в аварийной ситуации в качестве второго средства эвакуации, должны быть достаточно большими, чтобы человек мог пройти через них, и их можно было легко открыть без использования инструментов
  • существуют различные требования (показаны на диаграммах ниже) к средствам аварийного выхода в зависимости от того, расположены ли они в подвале или на верхних этажах

Соответствующие положения Строительного кодекса

, раздел B, таблица 11. 5.1.1.C., Альтернатива соответствия 136

Изображение 8: Аварийное окно для верхних этажей

Подробное описание: Схема, демонстрирующая один из способов использования окна верхнего этажа в качестве аварийного выхода.

  • минимальная высота беспрепятственного проема не менее 1060 мм (3’ 6 дюймов)
  • минимальная ширина беспрепятственного проема не менее 560  мм (1’ 10”)
  • 900  мм (2’ 11 дюймов) максимум над полом

Изображение 9: Аварийное окно на первом этаже или в подвале

Подробное описание: Схема, демонстрирующая, как окно подвала можно использовать в качестве аварийного выхода.

  • минимальная площадь беспрепятственного проема не менее 0,38 кв. м (4,1 кв. фут )
  • 460  мм (18 дюймов) или более для открываемой части окна
  • 900  мм (2’ 11 дюймов) максимум над полом или ступеньками

Изображение 10: Оконные колодцы для эвакуационных окон подвала (вид в разрезе)

Описание изображения: Схема надземного окна, которое можно использовать в качестве аварийного выхода.

Продвижение вашего проекта

Теперь, когда вы знаете основы добавления второй квартиры в свой дом, это может помочь вам принять обоснованное решение о том, стоит ли продолжать.

Как уже упоминалось, для достижения наилучших результатов настоятельно рекомендуется обратиться в местный муниципалитет на раннем этапе планирования и проектирования, а также нанять квалифицированных специалистов для помощи.

Найдите веб-сайт своего муниципалитета. Там вы можете найти контактный номер вашего местного строительного департамента. Вы также можете найти дополнительную информацию в Интернете или в местном строительном отделе .

Чтобы узнать больше о вторых квартирах, посетите :

Контрольный список второй квартиры

Вот контрольный список, обобщающий важные вещи, которые следует учитывать при добавлении второй квартиры в ваш дом:

  • Муниципальное зонирование и другие особенности законы
    • политика официального плана
    • лицензирование и/или регистрация, если применимо
    • парковка, если применимо
  • Разрешение на строительство
  • Проверки
  • Строительные нормы и правила для вторых блоков
    • возраст вашего дома
    • местоположение вашего второго блока
    • размер комнаты и площадь пола
    • высота потолков
    • окна
    • сантехника
    • отопление и вентиляция
    • электрооборудование и освещение
    • пожарная безопасность
    • датчики дыма
    • угарный газ ( CO ) сигнал тревоги
    • выход

Отказ от ответственности

Этот документ предоставляется только для удобства и не может служить заменой строительных, инженерных, архитектурных или юридических консультаций. Министерство муниципальных дел и жилищного строительства не несет ответственности за ошибки или недосмотры, возникшие в результате использования этого документа.

Этот документ был разработан при участии:

  • Министерство муниципальных дел и жилищного строительства
  • Группа руководителей крупных муниципальных зданий
  • Ассоциация строительных чиновников Онтарио
  • Ассоциация начальников пожарной охраны Онтарио

Министерство муниципальных дел и жилищного строительства
© Queen’s Printer для Онтарио, 2019 г.
ISBN 978-1-4868-3398-6 ( PDF )
19.08

Руководство по строительству | Официальный сайт деревни Гринвуд!

Критерии проектирования жилых помещений


Кодовые данные основаны на Международном жилищном кодексе 2012 года.

Высота потолка


Минимальная высота : Жилые комнаты, прихожие, коридоры, ванные комнаты, туалеты, прачечные и подвалы должны иметь высоту потолка не менее 7 футов. Требуемая высота измеряется от чистового пола до самого нижнего выступа потолка.

Климатические и географические критерии проектирования


  • Скорость ветра (миль/ч) — 100 миль/ч, экспозиция С — трехсекундный порыв
  • Категория сейсмического проектирования — B
  • Глубина промерзания — 36 дюймов

Отверстия для аварийного выхода и спасения


Требуется для нового строительства, реконструкции и отделки подвала.
  • Минимальная площадь проема : Все аварийно-спасательные проемы должны иметь минимальную чистую чистую площадь проема 5,7 квадратных футов (5 квадратных футов для окон на уровне земли) с максимальной высотой подоконника 44 дюйма
  • Минимальная высота проема : Минимальная чистая высота проема в свету должна составлять 24 дюйма
  • Минимальная ширина проема : Минимальная чистая ширина проема в свету должна составлять 20 дюймов
  • Оконные ниши : Минимальная горизонтальная площадь оконной ниши должна составлять 9 квадратных футов с минимальной горизонтальной проекцией и шириной 36 дюймов. Площадь оконного колодца должна позволять полностью открыть аварийно-спасательный люк. Оконные ниши с вертикальной глубиной более 44 дюймов должны быть оборудованы постоянно прикрепленной лестницей или ступеньками, которые можно использовать, когда окно находится в полностью открытом положении

Камины


  • Камины, изготовленные на заводе, должны быть утверждены с номерами одобрения испытательной лаборатории. Зазоры, размер очага, высота дымохода должны быть установлены в соответствии с инструкциями производителя.ПРИМЕЧАНИЕ. Городские власти требуют, чтобы для утверждения новых установок газовых журналов были представлены изометрические размеры газопровода.
  • Дровяные камины должны быть одобрены E.P.A. Правила и список одобренных устройств можно найти на веб-сайте штата Колорадо
  • .

Гаражи и навесы для автомобилей


Защита от проемов : Проходы из частного гаража непосредственно в комнату, используемую для сна, не допускаются. Другие проемы между гаражом и жилым помещением должны быть оборудованы дверьми из цельного дерева толщиной не менее 1 3/8 дюйма, стальными дверьми со сплошным или сотовым наполнителем толщиной не менее 1 3/8 дюйма или дверями с 20-минутной огнестойкостью.

Ограждения


  • Высота : Крыльца, балконы или фальшполы, расположенные более чем на 30 дюймов над уровнем пола или уровнем ниже, должны иметь ограждения высотой не менее 36 дюймов
  • Интервал : Требуемые ограждения на открытых сторонах лестниц, фальшполов, балконов и крыльцов должны иметь промежуточные поручни или декоративные затворы, не позволяющие пройти сфере диаметром 4 дюйма

Поручни


Высота : Высота поручня, измеренная по вертикали от наклонной плоскости, примыкающей к выступу ступени или финишной поверхности наклона пандуса, должна быть не менее 34 дюймов и не более 38 дюймов.Поручни необходимы для лестниц с непрерывным прогоном из четырех и более подступенков.

Кровельные материалы


Материалы : Новые кровельные материалы должны быть внесены в список продуктов Службы оценки Международного совета по нормам и правилам. Подрядчик или домовладелец также должны обратиться в Ассоциацию домовладельцев за рекомендациями по разрешенным кровельным материалам в районе.

Датчики дыма и датчики угарного газа


Датчики дыма должны быть установлены в каждом спальном помещении, за пределами каждого отдельного спального места в непосредственной близости от спален и на каждом дополнительном этаже жилого помещения, в том числе в подвалах.Если в отдельной жилой единице требуется установить более одной пожарной сигнализации, устройства сигнализации должны быть соединены между собой таким образом, чтобы срабатывание одной сигнализации активировало все сигнализации в отдельной единице. Сигнал тревоги должен быть отчетливо слышен во всех спальнях на фоне фонового шума при закрытых дверях.

Сигнализатор угарного газа должен быть установлен за пределами каждой спальной зоны в непосредственной близости от спален в жилых помещениях, в которых установлены приборы, работающие на топливе, и в жилых помещениях, которые имеют пристроенные гаражи.

Лестницы


  • Ширина : Лестницы должны иметь ширину в свету не менее 36 дюймов во всех точках над разрешенной высотой поручня и ниже требуемой высоты над головой. Поручни не должны выступать более чем на 4,5 дюйма с каждой стороны лестницы, а минимальная ширина лестницы в свету на высоте перил и ниже, включая ступени и площадки, должна быть не менее 31,5 дюйма, если поручни установлены с одной стороны и 27, где поручни предусмотрены с обеих сторон
  • Подъем / ход : Максимальная высота подступенка должна составлять 7 3/4 дюйма, а минимальная глубина протектора должна составлять 10 дюймов.
  • Высота над уровнем моря : Минимальная высота над головой во всех частях лестницы должна быть не менее 6 футов 8 дюймов по вертикали от наклонной плоскости, примыкающей к выступу ступени, или от поверхности пола лестничной площадки или платформы

Округ Джефферсон, Миссури Международный жилищный кодекс 2015 г.

— поправки

Надземные стены

Тип: массивные стены, если предполагаемая стена массивная; иначе деревянная рама

Как предложено

Общая площадь: такая же, как предложено

Как предложено

U-фактор: как указано в таблице N1102.1,4

Как предложено

Солнечная абсорбция = 0,75

Как предложено

Денежный перевод = 0,90

Как предложено

Стены подвала и подвала

Тип: такой же, как предложенный

Как предложено

Общая площадь: такая же, как предложено

Как предложено

U-фактор: из таблицы N1102. 1.4, с изоляционным слоем внутри сторона стен

Как предложено

Наземные полы

Тип: деревянная рама

Как предложено

Общая площадь: такая же, как предложено

Как предложено

U-фактор: как указано в таблице N1102.1.4

Как предложено

Потолки

Тип: деревянная рама

Как предложено

Общая площадь: такая же, как предложено

Как предложено

U-фактор: как указано в таблице N1102.1,4

Как предложено

Крыши

Тип: композиционная черепица на деревянной обшивке

Как предложено

Общая площадь: такая же, как предложено

Как предложено

Солнечное поглощение = 0,75

Как предложено

Эмиттанс = 0,90

Как предложено

Чердаки

Тип: вентилируемый с отверстием = 1 фут 2 на каждые 300 футов 2 площадь потолка

Как предложено

Фундаменты

Тип: такой же, как предложенный

Как предложено

Площадь стены фундамента выше и ниже уровня земли и характеристики грунта: то же, что предложено

Как предложено

Непрозрачные двери

Площадь: 40 футов 2

Как предложено

Ориентация: Север

Как предложено

U-фактор: такой же, как у окна из таблицы N1102.1,4

Как предложено

Вертикальные окна, кроме непрозрачных дверей

Общая площадь b = а) пятнадцать процентов (15%) от кондиционируемой площади.

Как предложено

Ориентация: равномерно распределена по четырем сторонам света

В предлагаемых ориентациях (север, восток, юг и запад)

U-фактор: как указано в таблице N1102.1,4

Как предложено

SHGC: как указано в таблице N1102.1.2, за исключением климатических условий. без требования (NR) SHGC = 0,40 следует использовать

Как предложено

Фракция внутреннего оттенка: 0,92 — (0,21 x SHGC для стандартного эталонный дизайн)

0,92 — (0,21 x SHGC, как предложено)

Внешнее затенение: нет

Как предложено

Мансардные окна

Нет

Как предложено

Теплоизолированные солярии

Нет

Как предложено

Коэффициент воздухообмена

Скорость утечки воздуха при пяти (5) воздухообменах в час в климатических условиях Зона 4.Интенсивность механической вентиляции должна быть в дополнение к скорость утечки воздуха и такая же, как в предлагаемой конструкции, но не более чем 0,01 х CFA + 7,5 х (N br + 1)

где:

CFA = кондиционируемая площадь

N br = количество спален

Рекуперация энергии не должна предполагаться для механической вентиляции

Для жилых помещений, не прошедших испытания, одинаковая скорость утечки воздуха в качестве стандартного эталонного дизайна.

Для испытанных жилых помещений измеренная скорость воздухообмена a .

Интенсивность ИВЛ b должна в дополнение к скорости утечки воздуха и должны быть предложены.

Механическая вентиляция

Нет, за исключением случаев, когда механическая вентиляция предусмотрена предлагаемый дизайн, в этом случае:

Годовое потребление энергии вентилятором:

кВтч/год = 0,03942 x CFA + 29,565 x (N br + 1)

где:

CFA = кондиционируемая площадь

N br = количество спален

Как предложено

Внутренние усиления

1 Выигрыш = 17 900 + 23.8 x CFA + 4104 x N br (БТЕ/день на единицу жилья)

То же, что и стандартный эталонный проект.

Внутренняя масса

Внутренняя масса для мебели и содержимого 8 фунтов на квадратный фут жилой площади

То же, что и стандартный эталонный проект, плюс любая дополнительная масса специально разработан в качестве теплоаккумулирующего элемента c , но не является неотъемлемой частью оболочки или конструкции здания.

Структурная масса

Для каменных плит перекрытий, 80% площади пола покрыто ковром Р-2 и подложка, и 20 % пола, подвергающихся прямому воздействию комнатного воздуха

Как предложено

Для каменных стен подвала, как предлагается, но с изоляцией требуется по Таблице R402.1.4 расположен на внутренней стороне стен

Как предложено

Для других стен, для потолков, полов и внутренних стен, дерево рамная конструкция

Как предложено

Системы отопления d, e

Тип топлива: такой же, как в предлагаемой конструкции

КПД:

Электрический: воздушный тепловой насос с преобладающим федеральным минимумом стандарты

Неэлектрические печи: печи на природном газе с преобладающими федеральными минимальные стандарты

Котлы неэлектрические: котел на природном газе с преобладанием федеральных минимальные стандарты

Емкость: размер соответствует разделу N1103.7

Как предложено

Системы охлаждения d, f

Тип топлива: электрический

Эффективность: в соответствии с действующими федеральными минимальными стандартами

Емкость: размер соответствует разделу N1103.7

Отопление технической воды d, e, f

Тип топлива: такой же, как в предлагаемом исполнении

Эффективность: в соответствии с действующими федеральными минимальными стандартами

Использование: галлонов/день = 30 + 10 x N br

Температура бака: 120°F.

Как предложенный стандартный номер

Системы распределения тепла

Изоляция воздуховодов: из раздела N1103.2.1

Эффективность системы распределения тепла (DSE) 0,88 должна применяется как к эффективности системы отопления, так и к охлаждению для все системы, кроме проверенных систем воздуховодов. Для проверенных систем воздуховодов скорость утечки должна составлять 4 кубических фута в минуту (113,3 л/мин) на 100 футов 2 (9,29 м 2 ) кондиционированного площадь пола при перепаде давления в одну десятую (0.1) дюймы р.г. (25 Па)

Как проверено или указано в Таблице R405.5.2(2), если не проверено. воздуховод изоляция должна быть предложенной.

Термостат

Тип: ручной, уставка температуры охлаждения = 75°F; Обогрев уставка температуры = 72°F.

То же, что и стандартный номер

Осмотр жилых пристроенных гаражей — InterNACHI®

Аарон Миллер, CMI®

Гаражи были с нами еще до появления автомобиля в форма каретных дворов (каретные сараи или ремесла).Будучи по большей части прославленные амбары отдельно от резиденции, кроме опасности возгорания от сочетание хранимого сена и фонарей, эти ранние постройки были относительно безопасно. К сожалению, это не относится к сегодняшним гаражам, которые прикреплены почти к 97% домов.

Современные гаражи (г)развились до такой степени, что недавнее соломенный опрос показывает, что только одна четверть домовладельцев может припарковать транспортное средство в их. Около половины говорят, что могут втиснуть одну машину, а другую квартал каким-то образом может припарковать там несколько автомобилей.Большинство людей используют свой гараж место для хранения личных вещей. Другие виды использования охватывают весь спектр, от различных хобби магазинов, репетиционных студий и многообещающих штаб-квартир доткомов.

Независимо от того, используется ли гараж для хранения ископаемых транспортных средств, работающих на топливе, он может быть полон скрытых опасностей. Являетесь ли вы минималистский, придерживающийся только ваших обязательных или рекомендуемых стандартов практики, или вы сертифицированный приверженец правил, если пожар начинается в гараж, вы же не хотите, чтобы он перекинулся на пристроенный дом.Кроме того, если вы заводите свой автомобиль в гараже, вы не хотите угарного газа вход в ваш дом.

Невообразимо большое количество потенциальных опасностей присутствуют в гаражах, пристроенных к домам. Домовладельцы склонны хранить Ассортимент опасных материалов там. Вероятность существует для наличие летучих химикатов и опасных газов, кроме бензина или дизельное топливо. К ним относятся, помимо прочего, вспомогательные химические вещества для окраски, такие как разбавители, ремуверы и т.д., другие чистящие растворители, баллоны с пропаном для грилей для барбекю, химикатов для бассейнов и сварочных газов для сварки энтузиасты и редукторщики.

Это усугубляется вероятностью выброса углерода монооксид (CO) и другие скопления паров в гараже. Противопожарные разделения между жилыми домами и пристроенными гаражами и их чердаками, но не очень хорошо определены преобладающими строительными нормами. Эти часто не построены правильно, не работают должным образом и представляют собой здоровье и Опасности пожарной безопасности для домовладельцев.Любопытно, что в общепринятые строительные нормы и правила в отношении газов или паров, отличных от CO. Даже когда должным образом сконфигурированы, учитывая отсутствие ясности и полноты соответствующие строительные нормы и правила (например, Международный жилищный кодекс или IRC), безопасность часто не максимальна.

Коды разделения

IRC не дает нам определения термина «противопожарное разделение», которое требуется в 302.6. Возможно, разумно предположим, что это ссылка на какую-то модифицированную огнестойкость сборка, хотя и не является огнестойкой или огнестойкой сборка, как таковая.Кто-то скажет, что это вовсе не сборка. Тем не мение, требуется гипсокартон толщиной ½ дюйма на внутренней стороне и со стороны гаража противопожарного разделения, а также требование 302.9 для минимального показатель распространения пламени и дымообразования по отношению к отделке из гипсокартона как на противопожарной стене, так и на потолке.

Отсутствие надлежащего, если не исчерпывающего, глоссария условия были недостатком IRC и IBC (Международный строительный кодекс).К сожалению, это часто оставляет интерпретацию цитат кода на усмотрение. подрядчики и должностные лица кодов, которые, вероятно, не имеют квалификации для вывода смысл или намерение авторов кода. Нам как инспекторам надлежит ходатайствовать перед Советом по международному кодексу (ICC) с просьбой предоставить всем заинтересованным сторонам более полную главу определений в каждой из их публикаций кода. В противном случае, возможно, они могли бы опубликовать отдельный всеобъемлющий глоссарий.

Прочие, кроме гипса Дощатые стены и потолки

Есть несколько муниципалитетов, особенно в Район Даллас-Форт-Уэрт, где чиновники приравнивают 7/16-дюймовые плиты OSB к Гипсокартон толщиной ½ дюйма для разделения стен и потолка в гараже.Два материалы явно не эквивалентны, когда речь идет о показателях распространения пламени (FSR), где 1/2-дюймовый гипсокартон оценивается в 10, а 7/16-дюймовый OSB оценивается на 150. Даже если строитель установит ОСП поверх необходимого гипсокартона, это не будет соответствовать нормам, поскольку ОСБ в этом случае представляет собой стену покрытие, требующее FSR не менее 50.

Потолок и стены Отделка

Авторы норм определяют термин «огнестойкость» как «свойство материалов или их сборок, которое предотвращает или замедляет прохождение тепла, горячих газов или пламени в условиях использования.«При попытке определить огнестойкость материала IRC 302.9 требует, чтобы все отделочные материалы для отделки потолка и стен гаража соответствовали минимальным индексам распространения пламени и образования дыма. Две ссылки для оценки этого — ASTM. E84 Стандартный метод испытаний характеристик горения поверхности здания Материалы и стандарт UL 723 для испытания характеристик поверхностного горения строительных материалов.

Двери

Одним из примеров проблемной зоны является входная дверь между гараж и резиденция.Эта дверная сборка не требуется специально огнеупорный. Можно было бы возразить, что, учитывая формулировку IRC 302.5.1, требуется противопожарная дверь или ее аналог.

R302.5.1 Отверстие защита. Проемы из частного гаража прямо в комнату, используемую для спальные цели не допускаются. Другие проемы между гаражом и жилые помещения должны быть оборудованы дверьми из цельного дерева толщиной не менее 13/8 дюймов, стальными дверьми со сплошным или сотовым наполнителем толщиной не менее 13/8 дюймов или 20-минутными противопожарными дверями, оборудованными устройством самозакрывания. .

Не упоминается о необходимости огнестойкости дверная рама. Также нет упоминания о необходимости прокладки (нащельника) дверь. Запорные устройства очевидно требуется. Это могут быть пружинные петли или гидравлические затворы.

Когда двери пристроенных гаражей открыты или когда изменения атмосферного давления, токсичные химические пары в воздухе могут проходить из гаража в дом. Некоторые дома испытывают значительные негативные давление внутри в результате плохо спроектированных систем HVAC или из-за эффект дымохода, который может привести к тому, что пары из гаража будут втягиваться в помещение через небольшие отверстия в разделительных стенах и потолках, вокруг плохо герметизированных двери или из общего чердачного помещения.

Многие новые дома герметизированы для повышения энергоэффективности. Когда правильно выполненный, это помогает предотвратить вторжение ядовитых газов из пристроенных гаражей. В старых домах, вероятно, мало или совсем нет такая защита. Инспекторы должны обязательно проинструктировать домовладельцев и покупатели приложат согласованные усилия для герметизации стен и потолка гаража разделения, правильно хранить легковоспламеняющиеся и токсичные химические вещества в огнеупорных корпусах, и обеспечить достаточную вентиляцию в своих гаражах для удаления нежелательных паров. на открытом воздухе.

Вентиляция требуется IMC 403.3 Международного механического кодекса. Пока это требование не был принят большинством муниципалитетов в качестве применимого к односемейным жилых помещений, инспектор может пожелать отметить это в своем отчете об инспекции, с тем чтобы у клиента есть варианты, выходящие за рамки минимума, предоставляемого IRC.

Сантехнические проходки

Установка коллекторов водопроводных труб PEX распространены в противопожарных перегородках гаражей во многих районах.Это также случае, когда в домах установлены спринклерные системы пожаротушения. Эти обычно это просто отверстия в гипсокартоне, обрамленные обрезками отделочного материала и двери покрыты фанерой или OSB. Строители часто набивают изоляцию сзади эти коллекторы и объявить их соответствующими коду. Однако эта практика на самом деле пожароопасно. Поэтому инспекторам целесообразно требовать клиентов для защиты этих проемов, закрывая панели ½-дюймовыми из гипсокартона или с самозакрывающимися металлическими дверцами 16-го калибра, предназначенными для использования в огнеупорных стенах.Опять же, если какая-либо дверь в противопожарном отделении не огнеупорный и закрытый, противопожарное разделение нарушено и поэтому неэффективный.

Чердачная выдвижная лестница Единицы

Одним из очевидных примеров противопожарного прорыва в потолке является раздвижная лестница возле чердака. Один из этих блоков обычно состоит из каркаса из хвойной древесины и облицован панелью из филиппинского красного дерева толщиной ¼ дюйма (часто называемого лауан, луан или меранти и не имеющего отношения к настоящему красному дереву).Степень распространения пламени этой фанеры (150) даже не приближается к требуемому ½-дюймовому гипсокартону (10) для перекрытий гаража с чердачным помещением или 5/8-дюймовому гипсокартону типа X (15). ) для потолков с жилой площадью выше. Существует множество различных конфигураций выдвижных лестниц, которые смягчают это за счет использования огнестойкой фанеры или металлических панелей. Особое внимание следует уделить уплотнителю двери со всех четырех сторон (включая сторону петель). Какая бы отделка ни использовалась по периметру, она должна иметь утвержденный рейтинг распространения пламени.

Электрика Проемы

Прочие отверстия в противопожарном разделении, требующие закрытия внимание при осмотре электрические щиты и розетки. То IRC не упоминает об этом в отношении противопожарного разделения гаража, потому что они не признаются огнестойкими или огнестойкими сборками. Тем не менее, представьте себе электрическую розетку с зазором в 1/8 дюйма между ней и розеткой. окружающий гипсокартон, а также отверстия для ввода электрических кабелей и выйти из коробки.Хотя сама коробка может иметь рейтинг UL для установки в огнеупорная или огнестойкая сборка, отверстия вокруг и внутри коробки сами образуют проход для проникновения огня, дыма и паров. Инспекторы должны настоятельно рекомендовать, чтобы эти отверстия были заблокированы огнем.

В IRC и Национальном электрическом кодексе (NEC) нет требования к герметизации или противопожарной защите электрических панелей или распределительных коробок в противопожарных перегородках. Огнестойкие и огнестойкие сборки имеют множество требования по этому поводу.Целесообразно предлагать эти методы клиентам. проживание или покупка домов на одну семью.

Полы и пол Покрытия

Полы в гаражах также требуют внимания. Конечно, они должны иметь уклон для стока воды в сторону проема гаражных ворот, а их поверхности должны быть «из утвержденных негорючих материалов». IRC не указать степень наклона в 309.4, но утверждает только, что «Площадь пол, используемый для стоянки автомобилей или других транспортных средств, должен иметь уклон облегчить движение жидкостей к канализации или к основному входу в транспортное средство дверной проем.» Большинство инженеров указывают уклон 1%, или 1/8 дюйма на фут.

Термин «негорючий» определяется в IRC как «материалы которые проходят процедуру испытаний на определение негорючести элементарных материалы, указанные в ASTM E136». Этот метод испытаний ASTM предназначен для базовых только материал — обычно бетон, в случае пола гаража — и не покрывать любые поверхностные покрытия или покрытия. Для материалов с поверхностью покрытие, типовые строительные нормы и правила далее определяют негорючий материал как имеющий основной материал, отвечающий требованиям ASTM E136, и поверхность покрытие толщиной менее 1/8 дюйма, индекс распространения пламени которого не больше 50.Большинство напольных покрытий в гаражах превышают класс огнестойкости. из 50.

Механические Соображения

Хотя большинству инспекторов известно о размерах пола в гараже когда речь идет о механическом оборудовании или приборах, есть одна вещь, которая часто упускается из виду: защита приборов и оборудования от автомобильных повреждения стойками или тумбами.

Водонагреватели и другие устройства, требующие защиты от ударов автомобилей согласно IRC 1307.3.1. Добавление стоек или столбов требуется согласно 1307.3.1:

Защита от влияние. Техника, расположенная в гараже или навесе, должна быть защищена от воздействия автомобилей.

Если столбы или стойки не установлены, блок должны быть подняты на 6 футов над полом гаража в соответствии с IRC G2408.3 (305.5):

Частные гаражи. Техника, расположенная в частных гаражах, должна быть установлена ​​с минимальной просвет 6 футов над полом.

Исключение: требования настоящего раздела не применяются, если приборы защищены от удара автотранспорта и установленные в соответствии с п. G2408.2.

Техника, расположенная в частном гараже или навесе, должна быть защищены от ударов транспортных средств. Этот раздел применим к приборам, расположенным в районе, где могут эксплуатироваться автомобили, и включает в себя приборы под которые транспортное средство может проехать, и те, которые расположены в любом месте на пути транспортного средства, где воздействие возможно.Требование минимальной высоты 6 футов предназначено для обеспечения адекватный клиренс над типичным автомобилем. С популярностью переоборудованных фургонов и рекреационных транспортные средства, которые могут быть намного выше, чем другие автомобили, минимум 6 футов высота установки над полом может не обеспечивать достаточного зазора; может потребоваться дополнительная высота. Высота гаражных ворот может использоваться в качестве Руководство по определению максимальной высоты автомобиля.

Образцовые дома «Плакат» Дети»

Вероятно, лучше всего найти большинство или даже все вышеперечисленные проблемы в модели дома строителя, который продается после продажи домов в районе.Многие строители используют пристроенный гараж к типовым домам в качестве офисов для своего торгового персонала. Они обустроены, как и любое другое кондиционированное, жилое помещение. Когда один из таких домов продается, застройщик несет ответственность за приведение пристроенного гаража в соответствие с нормами, но это редко выполняется.

Нарушения правил в переоборудованных типовых жилых гаражах могут включают, но не ограничиваются, электрические розетки в пределах 18 дюймов от пол гаража, воздуховод кондиционера и встроенный светильник проемы потолка гаража, горючие напольные покрытия и т.п.

Резюме

Напомним, существует множество материалов, систем и установки в пристроенных гаражах, которые могут представлять реальную опасность для домовладельцев. Инспекторы, возможно, захотят рассмотреть возможность выхода за рамки требуемых штатом или добровольных СОП. и минимальные строительные нормы и правила, чтобы предлагать своим клиентам передовой опыт в в целях обеспечения их безопасности.



Об авторе

После шести лет в США.Армия Южной Америки, Аарон Д. Миллер начал работать генеральным подрядчиком в сфере жилищного строительства и реконструкции в 1975 году, а в 1997 году стал штатным инспектором по домам. Член InterNACHI и сертифицированный мастер-инспектор®, Аарон также является Инспектор и профессиональный инструктор с лицензией TREC, инспектор Master TPREIA и сертифицированный ICC жилой инспектор в пяти областях. Он уроженец Далласа и последние 15 лет живет в Гарленде, пригороде Далласа. Полный список его обширных профессиональных полномочий можно найти на его веб-сайте по адресу www.texasspector.com








Пройдите бесплатный онлайн-курс InterNACHI «Как проводить внешний осмотр».

A Гаражная инспекция

Противопожарная защита пристроенного гаража

Противопожарная защита пристроенного гаража

Гаражные двери и открыватели



Покупаете квартиру на верхнем этаже?

Факт, который заметили бы все потенциальные покупатели жилья, заключается в том, что квартиры на верхних этажах многоквартирного дома продаются последними.Кроме того, покупатели должны выложить самую высокую цену за квадратный метр за квартиру на самом верхнем этаже.

Относительно теплового фактора городской дизайнер интерьеров Шантану Чаудхари говорит: «Квартиры на самом верхнем этаже обычно на 4-5 градусов горячее, чем остальные этажи. Утечка также является потенциальной проблемой, если строитель не выполнил хорошую гидроизоляцию. Установка подвесного потолка по всему дому может значительно снизить тепло. Охлаждающие агенты, такие как термокол, минеральная вата и т. д., могут использоваться между подвесным потолком, чтобы еще больше снизить тепло.»

Жители верхних этажей ручаются за захватывающие дух виды, тем более с 16-го или 25-го этажа! Сима Б., жительница Джубили Хиллс, последние 10 лет живет в квартире на третьем этаже трехэтажного дома. Дом Симы окружен верхушками деревьев, а вид пышных зеленых крон — редкое удовольствие в бетонном лабиринте, в который превратился город. Она считает, что в квартирах на верхних этажах достаточно солнечного света, и свет можно не включать, пока не стемнеет. Она говорит: «Жара — это проблема, но только летом.Каждый год перед началом лета мы красим крышу террасы слоем белого цемента. Это дает значительное облегчение. Хотя у нас никогда не было проблем с утечкой. Однако в этой квартире есть открытый балкон, на который легко попасть с террасы. Решетки на всех окнах и балконах становятся необходимостью».


Такие приемы, как использование оконных жалюзи днем, плотные шторы, не пропускающие тепло, размещение горшечных растений на крыше и в доме, помогут победить жару летом.Кондиционеры могут работать сверхурочно, чтобы охлаждать комнату летом, что увеличит счет за электроэнергию. К. Шривикас Синайя, генеральный директор по продажам и маркетингу Emami Constructions, говорит: «Большинство клиентов обеспокоены только потолком, но забывают, что стены квартиры, которые подвергаются воздействию солнца, также нагреваются. В настоящее время большинство застройщиков внедряют новые и лучшие методы строительства, тепло не должно доставлять неудобств.Например, сейчас застройщики используют более термостойкие газобетонные блоки.Он считает, что самые верхние этажи предлагают беззаботную жизнь. Он говорит: «Вентиляция на верхних этажах самая лучшая.

Это как вести совершенно другой образ жизни с великолепными видами, свежим воздухом и солнечным светом, проникающим в дом. Так как верхних этажей нет, то и шума вроде двигающейся мебели или беготни детей и так далее нет. Даже если это дорого, некоторые предпочитают оставаться на самом верхнем этаже. Поскольку 100-процентное резервное питание для лифтов в настоящее время является обычным явлением, проживание на самом верхнем этаже не должно быть проблемой.Другим фактором, который может отпугнуть некоторых покупателей, является стоимость квартиры при перепродаже, так как самим застройщикам сложно продавать квартиры на верхних этажах. В общем, покупка квартиры на последних этажах – не такая уж плохая идея, если вы готовы чтобы не обращать внимания на несколько более высокие температуры в летние месяцы.

Мифы о огнестойких стенах и дверях между домом и гаражом.

Распространенная ошибка, которую допускают жилищные инспекторы при осмотре жилых домов на одну семью, связана с высказанными мнениями о требованиях к противопожарному разделению дома и пристроенного гаража.

Их комментарии часто оставляют их «в затруднительном положении», когда требуется ремонт, а строитель или ремонтник информирует их об отсутствии «огнестойких» требований.

Я должен уточнить, что эта статья основана на IRC 2015 года и может не соответствовать во всех отношениях кодам, измененным или иным образом в вашем регионе. Кроме того, в более ранних версиях правил просто упоминалось разделение гаражей, в отличие от более современных стандартов, которые касаются противопожарного разделения.

Стена между домом и гаражом — хотите верьте, хотите нет — НЕ является огнестойким узлом и упоминается в кодексе как «Противопожарное разделение жилого помещения и гаража».

Соответствие требованиям «противопожарного разделения» действительно довольно простое и минимальное по сравнению с тем, что было бы необходимо в реальной «огнестойкой сборке» (как это требуется между многоквартирными домами, такими как квартиры, таунхаусы, дуплексы и т. д.)

Как правило, гипсокартон толщиной ½ дюйма (или аналогичный) — это все, что необходимо для соблюдения требования разделения.

Если над гаражом есть жилое помещение, потолок должен быть из гипсокартона типа «X» толщиной 5/8 дюйма (или эквивалентного). Опять же, это не «огнестойкая сборка», а просто то, что требуется для соблюдения надлежащих требований «огнестойкости».

Эти отделочные материалы для стен и поверхностей должны иметь индекс распространения пламени не выше 200, однако это требование не распространяется на деревянные рамы и отделку вокруг дверей и окон.

Воздуховоды внутри гаража или воздуховоды, проходящие через эти огнестойкие поверхности, должны быть изготовлены из стали не менееЛистовая сталь 26 калибра или другой утвержденный материал и не должны иметь отверстий в гараж. Значит, в гараже нет регистров рециркуляции воздуха или регистров подачи тепла.

Отверстия вокруг других типов проходов в стенах и потолках (воздуховоды, трубы, провода и т. д.) должны быть заполнены утвержденным материалом, препятствующим свободному прохождению пламени и продуктов горения. В кодексе для односемейного жилого дома нет ничего, что запрещало бы прокладку пластиковых труб через эти огнестойкие поверхности.Это еще один распространенный неправильный вызов домашних инспекторов. Отверстия вокруг них просто должны быть должным образом загерметизированы.

Выдвижная лестница в потолке гаража должна соответствовать требованиям 1/2 гипсокартона или его эквивалента или иметь 20-минутную огнестойкость.

Дверь или двери, расположенные в этом «противопожарном отделении», также часто неправильно понимаются и о них неправильно сообщают.

Для двери между домом и гаражом все, что необходимо, это установить дверь, отвечающую «требованиям противопожарной защиты» кодекса.Конечно, эта дверь никогда не может вести в спальню.

Нет ничего, что говорило бы о том, что это должна быть «противопожарная дверь», о чем часто сообщают домашние инспекторы.

Хотя это может показаться запутанным, если посмотреть на код, он станет понятнее. Это также раскрывает источник некоторой путаницы.

Чтобы соответствовать требованиям противопожарной защиты, дверь должна быть одного из трех типов: дверь из цельного дерева толщиной не менее 1–3/8 дюйма, стальная дверь со сплошным или сотовым сердечником толщиной не менее 1–3/8 дюйма. , или 20-минутная противопожарная дверь с самозакрывающимся устройством.Следует также отметить, что дверь с приподнятой панелью из цельного дерева толщиной 1-3/4″, скорее всего, не подойдет, потому что минимальная толщина в углублениях, вероятно, будет меньше 1-3/8».

В качестве примечания, эта маленькая запятая после слова «дверь» в: «дверь с самозакрывающимся устройством», согласуется с тем, что она относится ко всем трем вариантам, а не только к двери 20-минутного типа. Если это относится только к этому типу дверей, запятая не должна стоять.

Первые два типа говорят сами за себя, но включение третьего типа привело к большой путанице, потому что дверь, которая является «20-минутной противопожарной дверью», заставляет думать, что дверь в целом и таким образом, стены и потолок должны быть каким-то образом «огнестойкими».

Кроме того, наличие «огнестойкости» (как и всех материалов в доме) не делает ничего из этого «огнестойкой сборкой». Это просто означает, что огнестойкие поверхности должны быть изготовлены из материалов, о которых известно, что они обладают известными огнестойкими характеристиками.

Чтобы дверь достигла 20-минутной огнестойкости, она должна пройти процедуры испытаний в Underwriters Laboratories, после чего она получает «сертификацию UL» как огнестойкая сборка.

Все три типа дверей потребуют герметизации/уплотнения на всех четырех краях двери, чтобы предотвратить проникновение газов, которые могут попасть в дом, а также соответствовать стандартам энергоэффективности и стандартам кодов топливных газов.
