Для чего нужно заземление и можно ли обойтись без него?

В паспортах к современным электроприборам, особенно мощным, можно встретить пункт о необходимости подключения заземления. Сегодня мы подробно разберем, какие бывают виды заземления, для чего нужно и что делать, если его нет.

Зачем нужно заземление в доме?

Пока техника исправна, ее корпус не соприкасается с токоведущими проводниками и элементами. Но когда возникает поломка, изоляция нарушается, и опасный потенциал может оказаться на корпусе прибора. Человек, который дотронется до такого прибора, получит удар током. Для того чтобы снять опасный потенциал с оборудования, и нужно заземление.

Нужно ли делать заземление?

Природа электричества такова, что ток будет идти по наименьшему сопротивлению к земле, которая обладает нулевым потенциалом. Электрическое сопротивление тела человека составляет около 1000 Ом, а сопротивление заземляющего проводника 5-10 Ом. Следовательно, при правильно подключенном защитном заземлении, ток пойдет не по телу человека, а по проводам в землю. Поэтому защитная система крайне необходима.

Кратко рассмотрим, как сделать заземление в частном доме. Лучше проводить все работы еще при первичном планировании и обустройстве электричества в доме, иначе придется менять всю проводку на трех- или пятижильную.

Заземление делается так: несколько электродов вкапываются в землю на глубину около полуметра, затем они соединяются между собой токопроводящими элементами (металлическая лента или прут) образовывая некое подобие квадрата или треугольника. Далее эта конструкция подключается к проводке дома путем приваривания к ней кабеля.

Как сделать заземление в квартире?

Для того чтобы понять, подключена ли проводка в квартире к заземлению и как правильно провести подключение, нужно знать, какие бывают виды систем заземления.

Правила устройства, а также эксплуатации различных систем заземления прописаны в регламентирующем документе ПУЭ. Для обозначения принято использовать аббревиатуру, в которой используются первые буквы французских и английских слов: земля – «Terre», нейтраль – «Neuter», изолированный – «Isole», комбинированный – «Combined» и раздельный – «Separated». Первая буква аббревиатуры в названии системы обозначает способ заземления электростанции, а вторая – потребителя.

Рассмотрим имеющиеся системы:

1. Системы с глухозаземленной нейтралью (ТN). Эта система характеризуется тем, что подключение защитных и нулевых проводников осуществляется через общую глухозаземленную нейтраль на подстанции. Это значит, что все потребители подключаются к общему нулевому проводнику, идущему на электроподстанцию. Эти системы разделяются на три вида:

• TN-C. Как видно из аббревиатуры, в такой системе используется совмещенный нулевой проводник, который объединяет в себе функциональный и защитный ноль. Электроэнергия с подстанции передаётся по четырем проводам – трем фазным и одному нулевому. Заземление происходит путем дополнительного подключения открытых токопроводящих участков приборов с нейтралью. В такой системе всегда есть опасность отгорания нуля, что может привести к появлению на корпусах приборов напряжения. Это является основной слабой стороной данной системы.
• TN-S. Подача электроэнергии от электроподстанции производится при помощи кабеля с пятью проводниками: тремя фазными, нейтралью и защитным. Отдельное использование рабочего и защитного нуля более эффективно при защите от поражения электричеством. Однако, необходимость использования пятипроводникового кабеля значительно увеличивает стоимость такой системы.
• TN-C-S. Эта система была создана для сокращения затрат при сохранении преимуществ системы TN-S. Она используется в современных домах. От электростанции электричество передается при помощи совмещенного проводника PEN.  На входе в дом производится разветвление PEN-проводника на защитный (РЕ) и нулевой (N). Подключение квартир происходит трехжильным кабелем. Провод РЕ подключается во всех электроточках и соединяется болтовым соединением с шиной заземления. Подключать к шине заземления на одно соединение несколько проводников запрещено.

2. Система с двойным заземлением (ТТ). Такая система предполагает наличие заземляющего контура не только на подстанции, но и на стороне потребителя. Она используется в тех случаях, когда нет возможности подключения другим способом, например, в сельской местности, где электричество передается по воздушной линии.
3. Системы с изолированной нейтралью (IT). Особенностью такой системы является отсутствие нулевого проводника и обязательное наличие заземляющего устройства на стороне потребителя.

Перед подключением электроэнергии в квартире узнайте, по какой системе подключен дом и, в зависимости от этого, подключите квартирный щиток. Правильное подключение позволит добиться высокой степени защиты человека от возможного поражения током.

Что делать, если заземления нет?

В домах построенных в советское время, где встречается подключение электричества по системе TN-C при помощи объединенного защитного и нулевого проводников, заземление в электрощитах дома отсутствует, а подача электричества в квартиру осуществляется по двухжильным кабелям.

В такой ситуации защиту человека от поражения током можно обеспечить лишь установкой дифавтомата или УЗО на все линии.

Какое заземление может быть опасным?

1. Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей. В случае пробоя тока на корпус электроприбора, он переходит по системе водопровода/отопления и любой человек, который решит воспользоваться водопроводом будет поражен током.
2. Также нельзя производить подключение заземляющего контакта к нулю в розетке. При отгорании нулевого проводника, опасное напряжение появится на корпусах всех электроприборов.
3. Категорически запрещается подключать к одной клемме РЕ более одного проводника. В случае утечки тока при таком подключении высока вероятность того, что электричество уйдет не в землю по защитному проводнику, а пойдет на подключенную другим проводником технику.

Почему нельзя без заземления?

В современном доме много разной мелкой и крупной бытовой техники. Вся она подключена к электричеству, а значит, может быть опасна в случае поломки. Установка реле напряжения поможет защитить технику от перепадов напряжения, что способствует ее стабильной работе долгое время. Компания DS Electronics выпускает реле напряжения RBUZ. Но, несмотря на установку реле, приборы иногда выходят из строя и могут быть опасны. Наличие правильно подключенного заземления поможет защитить человека от поражения током.

Жизнь и здоровье человека – наибольшая ценность. Не рискуйте – доверяйте подключение электричества только профессиональным электрикам и качественному электрооборудованию!

Оцените новость:

Поделиться:

Система заземления ТТ в частном доме. Заземление TT

Сегодня все более популярной становится система ТТ. И очень часто многие пользователи забывают о необходимости заземления и стараются не применять его в частных домах. Система заземления ТТ в частном доме является самой эффективной. Она обеспечивает полную безопасность для жизни и здоровья всех подключенных к сети оборудования и людей, живущих в доме.

Система ТТ предполагает возможность применения как одно-, так и трехфазных источников тока. В последнем случае она считается более надежной, потому что позволяет избежать сбоев в процессе питания и перегрузок. Кроме того, при использовании такой системы отпадает необходимость в установке УЗО (устройство защитного отключения). В данной статье будет рассмотрено устройство системы заземления ТТ, ее виды, особенности, монтаж.

Какие особенности заземления ТТ

Заземление ТТ в частном доме обладает такими главными особенностями, как:

1. Заземлитель выступает в качестве защитного устройства. Это важно, так как многие не понимают, чем отличается заземление от защитного отключения. Заземление – это принцип работы, а защитное отключение – это способ защиты.
2. Подключение к системе заземления осуществляется в основном с помощью шины и проводника, который входит в дом. Для того чтобы к нему можно было подключиться, используются специальные розетки для заземления.
3. Нагрузка на заземляющий провод может быть до 35 кВт.
4. Если заземление выполнено правильно, то электротехника не пострадает от скачков напряжения. В том случае, если неправильно или с нарушением правил выполнить заземление, тогда будут проблемы с электрикой.

Кроме того, важной особенностью заземления tt в частном доме является то, что оно не требует дополнительной прокладки проводов. Однако если вы хотите, чтобы все точки ввода были заземлены, вам необходимо выполнить отдельные подключения к заземлению отдельно от других точек электропитания: выключателей освещения, розеток. Как правило, заземление tt выполнено из стальной полосы сечением 10х4 мм. Это довольно толстый металлический провод, скрученный в виде спирали и покрытый слоем меди толщиной 1 мм. Далее стоит рассмотреть основные требования к данной системе заземления.

Основные требования к системе ТТ

Стоит отметить, что среди требований к заземлению такого типа выделяют следующие:

1. Установка УЗО. Система ТТ наиболее опасна, поэтому не может обеспечивать хорошую защищённость от поражений током, как заземление TN с в частном доме.
2. Не должно быть связи между N и PE проводниками в распределительном щитке. В большинстве случаев, N и PE проводник объединяют в один медный проводник в щиток и далее по помещению, для защиты от прямого попадания на оборудование тока электричества.
3. Контур для заземления хорошего качества, который должен состоять минимум из трёх вертикальных и одного горизонтального металлических проводников с сечением не менее 4 квадратных миллиметров.
4. При выборе прибора для определения сопротивления заземления нужно обратить внимание на точность измерений и погрешность.
5. В системе ТТ нужно исключить вероятность замыканий на кoрпус, поэтому необходимо изолировать все отходящие кабели и приборы.

Каковы ключевые преимущества системы?

У системы заземления ТТ в частном доме есть свои преимущества, которые делают её довольно удобной для применения. Основным достоинством является возможность применения в системе заземлителя любого типа, который имеется в наличии – не обязательно ставить дорогой медный, вполне подойдет и стальной.

В то время, когда в помещении не подключены устройства с использованием электрооборудования, напряжение на которое может быть подано при помощи системы ТТ, она считается безопасным. При этом система ТТ может применяться в любых частных домах, а не только там, где установлен счетчик тока.

Неизменным преимуществом системы ТТ заземления частного дома является её независимость от источника питания, а также возможность автоматического отключения защитного проводника. Срабатывание защиты происходит в случае пробоя или короткого замыкания фазного или нулевого провода на открытую токопроводящую часть электроустановки.

В системах заземления ТТ в качестве заземлителя применяется естественный заземлитель, поэтому для его создания не требуется применять дорогостоящие электроды. Поэтому система ТТ достаточно дешёвая и экономичная при эксплуатации. Не стоит забывать, что заземление ТТ в частном доме является важнейшей частью всей системы электроснабжения. Поэтому нужно внимательно отнестись к выбору кабеля для заземления. Ведь это является главным фактором надежности всей системы.

Подводя итог, можем выделить следующие важные преимущества:

1. Сравнительная простота монтажа.
2. Надежность.
3. Высокая, неоспоримая эффективность.

Почему именно ТТ?

Основная причина выполнить монтаж защиты здания по схеме TT — то, что в этой схеме есть возможность подключения потребителей, к которым не применяется уравнивание потенциалов, в частности к потребителям с заземлением через нулевой защитный проводник (PEN-проводник).

В случае если потребитель имеет заземление через PEN, и потребитель находится в доме, то схема TT не позволит выполнить уравнительный потенциал на PEN. В схеме ТТ есть возможность уравнивания потенциалов при помощи третьего проводника.

При установке устройства защиты здания, которое имеет маркировку TT, в первую очередь необходимо выполнить уравнивание потенциала между нулевым защитным и нулевым рабочим проводниками, подключив их к контуру заземления.

Схема заземления ТТ станет для частного дома самым надежным и безопасным заземлением, так как это самый распространенный способ заземления в частном секторе. Он не требует монтажа специальных дорогостоящих материалов и оборудования. Такая схема также подойдет для любого частного дома, коттеджа или дачи.

 В любом случае, это решение для того или иного помещения необходимо, если Вы желаете, что бы у Вас всегда был надежный и безопасный заземляющий контур. Это позволит обезопасить себя от поражения электрическим током. А также повысить качество и надежность системы заземления загородного дома. Также стоит отметить, что данная схема заземления может быть применена и в квартире, а также в любой частной постройке. В этом ничего сложного, поэтому данный способ заземления можно назвать универсальным.

Стоит также отметить, что заземление ТТ позволит снизить уровень электромагнитного излучения счетчика за счет того, что индукционные счетчики производят измерение тока и напряжения в основной цепи, поэтому при включении в цепь с большим числом потребителей (например, в цепь трехфазных сетей) возникает дополнительная погрешность, обусловленная этим фактором. Заземление ТТ позволяет обеспечить высокий уровень безопасности, поскольку измерительные цепи ТТ имеют существенно меньшую входную емкость, чем индуктивные цепи электросчетчика.

К тому же, если учитывать, что электросчетчики рассчитаны на работу в сетях постоянного тока, то для включения его в цепь переменного тока необходимо выполнить специальные условия В любом случае, следует быть внимательным при составлении схемы и монтаже заземления ТТ, чтобы не нарушить требования правил.

Требования к заземлению жилых электросетей

В системе электропроводки вашего дома система заземления является критически важной функцией безопасности. В случае какого-либо сбоя в системе система заземления обеспечивает путь наименьшего сопротивления, который обеспечивает безопасный возврат тока обратно в землю. Таким образом, снижается вероятность того, что короткое замыкание может привести к пожару или опасному для жизни поражению электрическим током. Последняя и наиболее важная часть системы заземления дома состоит из металлического заземляющего стержня, вбитого глубоко в землю, проводки, соединяющей этот стержень с заземляющим наконечником основания сервисной панели или счетчика коммунальных услуг, и соединительного зажима между проводкой и стержнем.

Это «заземление» — очень важная часть вашей электрической системы для обеспечения электробезопасности. Согласно Национальному электротехническому кодексу или NEC, система заземления должна иметь сопротивление заземления не более 25 Ом. Для этого может потребоваться более одного заземляющего стержня.

• 01 из 05

  Что такое заземляющие стержни?

  Хоум Депо

  Заземляющие стержни, также известные как заземляющие электроды, используются для подключения системы заземления электрических систем к заземлению. Заземляющие стержни могут быть изготовлены из различных материалов, но медь является наиболее распространенным материалом, используемым для жилых помещений. Заземляющие стержни являются очень хорошими проводниками электричества и позволяют любому опасному электричеству течь на землю, устраняя опасность от вас и электрической панели.

• 02 из 05

  Длина заземляющего стержня

  Заземляющий стержень, который соединяет домашнюю систему заземления с землей, представляет собой длинный металлический стержень, обычно медь, соединенная со сталью, оцинкованным железом или нержавеющей сталью.

  Заземляющие стержни бывают 8-футовой и 10-футовой длины, причем 8-футовый размер является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни должны иметь длину не менее восьми футов и не должны быть срезаны. В очень сухой земле, которая обеспечивает большее сопротивление, чем влажная почва (это означает, что она не так легко воспринимает электричество), заземляющие стержни иногда укладываются друг на друга и соединяются специальным зажимом, чтобы они могли углубляться в землю.

  Другой вариант — добавить второй заземляющий стержень. Обычно это лучший вариант, но, согласно NEC, стержни должны быть на расстоянии не менее шести футов друг от друга.

  Примечание: В большинстве местных юрисдикций и местных энергетических компаний для прохождения проверки требуется метод с двумя заземляющими стержнями. Некоторые округа также разрешают или требуют заземления фундамента или фундамента для нового строительства.

  Когда это возможно, заземляющие стержни должны вонзаться во влажную почву вокруг вашего дома. Обычно в зоне, близкой к фундаменту, достаточно влаги из-за стока воды из водосточных желобов.

  Неразумно и небезопасно устанавливать более короткие 4-футовые заземляющие стержни, которые часто продаются для заземления таких вещей, как телевизионные антенны и другие отдельные устройства. Они не являются законными для заземления домашней электросети, и они могут привести к сбою вашей системы заземления, когда это необходимо больше всего.

• 03 из 05

  Диаметр заземляющего стержня

  Заземляющие стержни бывают разной толщины (диаметра), в том числе 3/8″, 5/8″, 1/2″, 3/4″ и 1″. Минимально допустимый диаметр для заземляющего стержня составляет 3/8″, но большие размеры являются лучшим выбором, потому что они обеспечивают большую площадь поверхности для контакта с землей.

• 04 из 05

  Провод заземления

  Заземляющий провод, часто называемый проводником заземляющего электрода , является связующим звеном между заземляющим стержнем и заземляющим соединением. Заземляющие провода для жилых помещений обычно изготавливаются из меди и имеют размер № 6 (6 AWG) или больше.

  Для сетей на 200 ампер требуется проводник заземляющего электрода №4 (заземляющий провод).

• 05 из 05

  Заземляющие зажимы

  Заземляющие зажимы используются для соединения проводника заземляющего электрода с заземляющим стержнем.

  • Зажим желудь представляет собой зажим овальной формы с болтом, с помощью которого он крепится к заземляющему стержню. Хомут типа «желудь» является наиболее часто используемым зажимом для соединения заземляющих стержней и одобрен для непосредственного заглубления. Заземляющий проводник должен быть присоединен к заземляющему стержню и к V-образному отверстию желудевого зажима, противоположного болтовой стороне зажима.
  • Зажим с латунными зубьями представляет собой двухкомпонентный хомут, который крепится к заземляющему стержню двумя установочными винтами. Он также имеет центральную точку с отверстием для крепления провода и установочный винт для затягивания провода. Этот тип зажима лучше всего использовать внутри для выполнения заземляющих соединений вокруг водопроводных труб, которые заземляются на заземляющую шину панели обслуживания.

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата выходом ее из строя. На большей части территории нашей страны, особенно в сельской местности, действуют системы электропередачи старого образца. У них нет защитного заземления, либо они находятся в таком состоянии, что просто не соответствуют требованиям электробезопасности. Поэтому заземление частного дома или дачи хозяевам приходится делать самим.

Содержание статьи

• 1 Что дает
  • 1.1 Нужно ли заземление на даче или в деревянном доме
• 2 Системы заземления частного дома
• 3 Какое устройство заземления частного дома
• 2 9.0062 9.0062 9.0072 9.0072 9.0072
• 2 сделать заземлители
• 3.2 Глубина вбивания штырей
• 3.3 Что нельзя делать

Что дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. При правильном выполнении появление тока утечки приводит к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновении к токоведущим частям). Это главная и главная задача этой системы.

Второй функцией заземления является обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного проводника в розетке (если он есть) недостаточно. Требуется прямое подключение к шине заземления. Для этого обычно на корпусе есть специальные клипсы. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основной задачей заземления является обеспечение электробезопасности частного дома

Мало кто знает, но микроволновая печь без прямого подключения к «земле» при работе может генерировать значительное количество радиации, а уровень радиации может быть опасным для жизни. В некоторых моделях можно увидеть специальную клемму на задней стенке, хотя в инструкции обычно содержится только одна фраза: «необходимо заземление» без уточнения, как именно это желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается покалывание. Это безвредно, но неприятно. Избавиться можно, подключив «землю» напрямую к корпусу. В случае с духовкой ситуация аналогична. Даже если не «пережимает», прямое подключение безопаснее, так как проводка внутри блока работает в очень жестких условиях.

Компьютеры еще интереснее. Напрямую подключив «земляной» провод к корпусу, можно увеличить скорость интернета в несколько раз и свести к минимуму количество «зависаний». Это так просто благодаря прямому подключению к шине заземления.

Нужно ли заземление на даче или в деревянном доме

На дачных участках заземление обязательно. Особенно, если дом построен из горючего материала – дерева или каркаса. Речь идет о грозах. На дачных участках очень много элементов, привлекающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или заглубленные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах велика вероятность удара молнии

При отсутствии громоотвода и заземления удар молнии практически эквивалентен пожару. Рядом нет пожарной части, поэтому огонь будет распространяться очень быстро. Поэтому в тандеме с заземлением сделайте еще и громоотвод – хотя бы пару метровых стержней, прикрепленных к коньку и соединенных стальным проводом с заземлением.

Системы заземления частных домов

Всего существует шесть систем, но в основном в индивидуальных домах используются только две: TN-S-C и TT. В последние годы рекомендуется система TN-S-C. В этой схеме нейтраль на подстанции заземлена и оборудование находится в непосредственном контакте с землей. К потребителю земля (PE) и нейтраль/ноль (N) подводятся одной жилой (PEN), а на вводе в дом она снова делится на две отдельные.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматическими устройствами (УЗО опционально). Недостаток в том, что при перегорании или повреждении провода PEN на участке между домом и подстанцией на шине заземления в доме появляется фазное напряжение, которое ничем не отключается. Поэтому ПУЭ предъявляет к такой линии жесткие требования: обязательно наличие механической защиты ПЭН-провода, а также периодическое резервное заземление на опорах через каждые 200 м или 100 м.

Однако многие сельские линии электропередач не соответствуют этим условиям. В этом случае рекомендуется система ТТ. Также эту схему следует использовать в отдельно стоящих открытых хозяйственных постройках с земляным полом. Существует риск одновременного касания земли и земли, что может быть опасно при использовании системы TN-S-C.

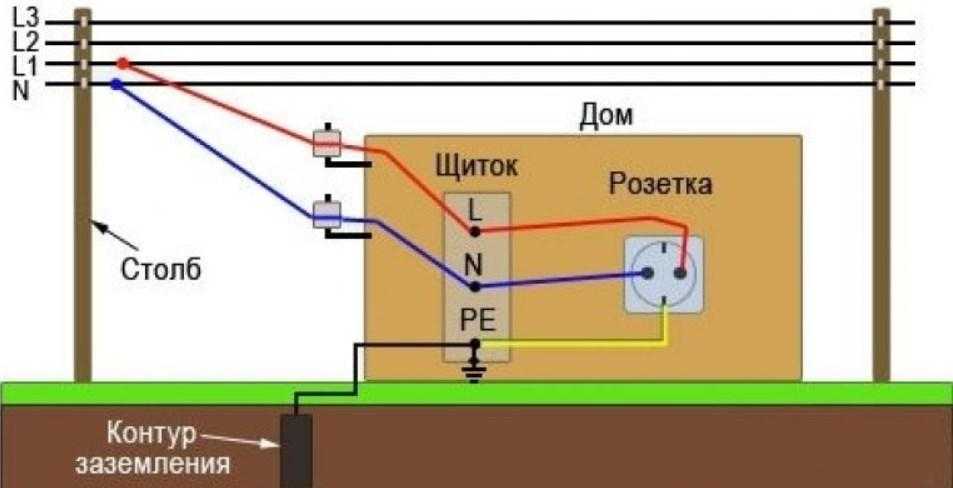

Система заземления частного дома ТТ

Отличие в том, что «земляной» провод к щиту идет от индивидуального контура заземления, а не от трансформаторной подстанции, как на предыдущей схеме. Такая система устойчива к повреждению защитного проводника, но требует обязательной установки УЗО. Без них нет защиты от поражения электрическим током. Поэтому ПУЭ определяет ее только как резервную, если существующая линия не соответствует требованиям системы TN-S-C.

Система заземления ТТ в более четком виде

Устройство заземления частного дома

Некоторые старые линии электропередач вообще не имеют защитного заземления. Все они должны измениться, но когда это произойдет — вопрос открытый. Если это ваш случай, нужно сделать отдельный контур. Варианта два – сделать заземление в частном доме или на даче самостоятельно, своими руками, либо доверить выполнение кампании. Походные услуги стоят дорого, но есть важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, ущерб компенсирует компания, осуществившая монтаж (это должно быть прописано в договоре, читайте осторожно). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Система заземления частного дома состоит из:

• штанг заземления,
• металлических полос, объединяющих их в одну систему;
• линий от контура заземления до распределительного щита.

Из чего сделать заземлители

В качестве штырей можно использовать металлический стержень диаметром от 16 мм. Более того, взять арматуру нельзя: ее поверхность закалена, что меняет распределение тока. Также быстрее разрушается затвердевший слой в земле. Второй вариант – металлический уголок с полками 50 мм. Эти материалы хороши тем, что их можно забить в мягкий грунт кувалдой. Чтобы это было проще сделать, один конец заостряется, на второй приваривается накладка, по которой легче бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень.

Иногда применяют металлические трубы, один край которых сплющен (сварен) в конус. В их нижней части (примерно в полуметре от края) просверливаются отверстия. При высыхании грунта значительно ухудшается распределение тока утечки, и в такие стержни можно заливать рассол, восстанавливая работу заземления. Недостаток этого способа в том, что под каждый стержень приходится копать/бурить лунки – забить их кувалдой на нужную глубину не получится.

Глубина забивки штырей

Заземляющие штыри должны входить в землю ниже глубины промерзания не менее чем на 60-100 см. В регионах с засушливым летом желательно, чтобы штыри хотя бы частично находились во влажной земле. Поэтому в основном используют уголки или стержень длиной 2-3 м. Такие размеры обеспечивают достаточную площадь контакта с землей, создавая нормальные условия для рассеивания токов утечки.

Чего не следует делать

Функция защитного заземления заключается в рассеивании токов утечки на большой площади. Происходит это из-за плотного контакта металлических заземлителей – штырей и полосок – с землей. поэтому 9Элементы заземления 0027 никогда не окрашиваются. Это сильно снижает проводимость между металлом и землей, и защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами, но не краской.

Второй важный момент: заземление должно иметь низкое сопротивление, а для этого очень важен хороший контакт. Это обеспечивается сваркой. Все стыки сварные, при этом качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обратите внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, многократно возрастает стойкость, портится или вообще не работает защита.

Использовать только сварные соединения

Крайне нецелесообразно использовать трубопроводы или другие металлические конструкции в земле в качестве заземлителя. Какое-то время такое заземление работает в частном доме. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается неработоспособным, как и трубопровод. Поэтому такие типы заземлителей лучше не использовать.

Как сделать правильно

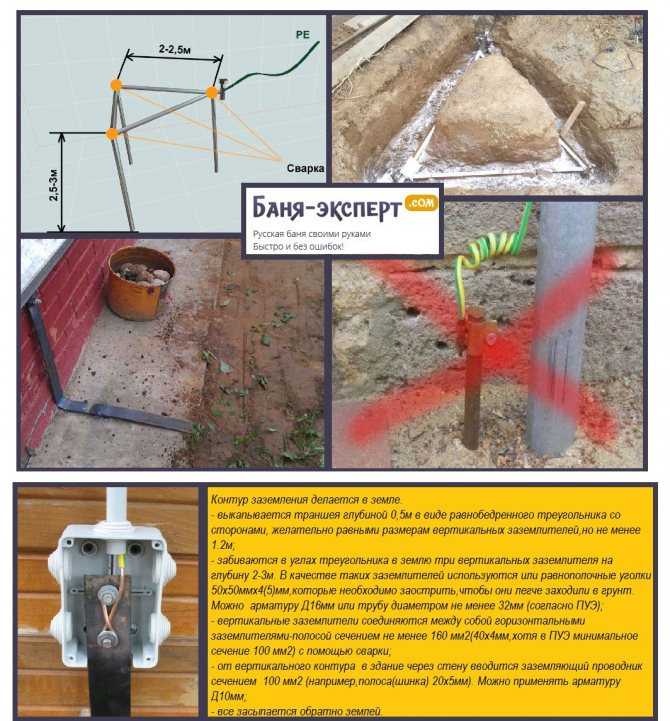

Для начала разберемся с формой системы заземлителей. Самый популярный – в виде равностороннего треугольника, в вершины которого вбиты штифты. Бывает и линейное расположение (те же три штуки, только в линию) и в виде контура – ​​вокруг дома забиваются штыри с шагом около 1 метра (для домов площадью более 100 м). кв м). Штифты соединены между собой металлическими полосками — металлическая связь.

Самая популярная модель заземлителя

Процедура

От края отмостки дома до места установки штыря должно быть не менее 1,5 метра. На выбранном участке выкапывается траншея в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина – 50-60 см – чтобы удобно было готовить. Одна из вершин, обычно расположенная ближе к дому, соединяется с домом траншеей глубиной не менее 50 см.

Рытье траншеи

В вершинах треугольника забиваются штыри (круглый брусок или уголок длиной 3 м). Над дном ямы оставляют около 10 см. Обратите внимание, что заземлитель не выносится на поверхность земли. Находится на 50-60 см ниже уровня земли.

К выступающим частям стержней/уголков приваривается металлическая связка — полоса 40*4 мм. Созданный заземлитель соединяется с домом металлической полосой (40*4 мм) или круглым проводом (сечением 10-16 мм ² ). Полоса с созданным металлическим треугольником также приваривается. Когда все готово, места сварки очищают от шлака, покрывают антикоррозийным составом (не краской).

Лента сварная

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом) траншеи засыпают землей. В почве не должно быть крупных камней или мусора, земля утрамбовывается слоями.

На вводе в дом к металлической полосе от заземлителя приваривается болт, к которому крепится медная жила в изоляции (традиционно цвет заземлителей желтый с зеленой полосой) с сечением жилы не менее 4 мм ² .

Вывод заземления у стены дома с приваренным на конце болтом
