Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из полиэтилена с алюминиевым слоем, чистый полиэтилен PE-RT или PE-X или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие.

трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

---

Вариант 1:
 — помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.



Внешний вид комплекта для теплого пола Herz Floor Fix	Схема 1. Теплый пол в маленьком помещении
Вид клапана для теплого пола



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

---

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется использовать либо группу быстрого монтажа в котельной, либо смесительную группу для коллектора на этаже, либо соорудить его из специальных комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 3 готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт	Схема. Теплый пол схема с готовым модулем
Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 4 комплект клапан+ термоголовка:

        Соорудить дешевый вариант узла подмеса поможет схема на готовых комплектах. Можно подобрать готовый комплект для известной площади теплых полов: до 100 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 100м2	Схема 2. Теплый пол небольшой площади
Комплект подмеса для теплого пола до 200м2	Схема 3. Теплый пол на несколько помещений
Коллектор для теплого пола



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .

Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка, установленная на клапане выносным датчиком измеряет температуру подачи, если температура подачи выше горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола.

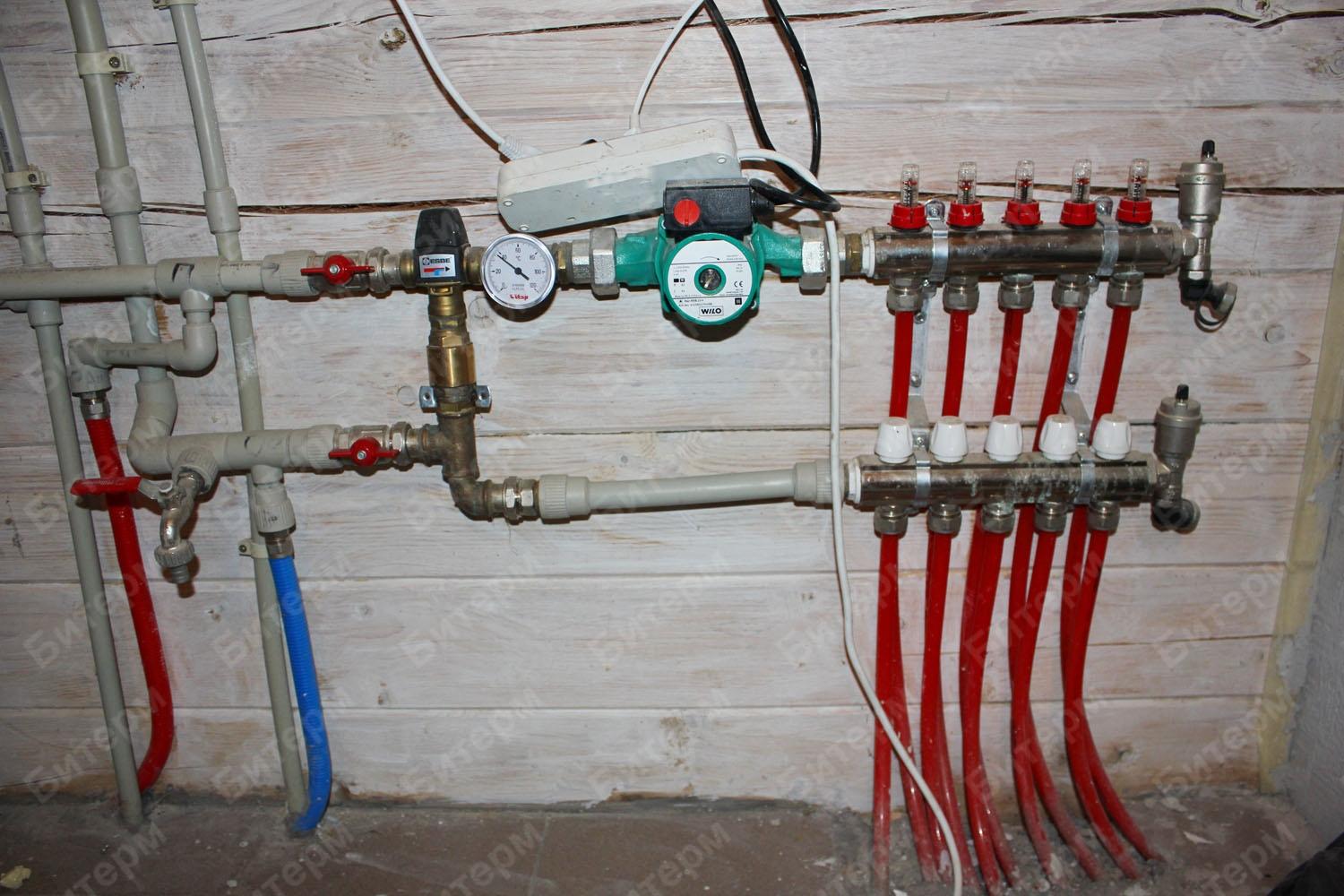

Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111  могут управлять комнатный термостат 1779015  или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 5 трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 372 до 150 м2 3-х ходовой смесительный клапан ESBE VTA 572 до 250 м2	Схема. Теплый пол с трехходовым смесительным клапаном на подаче

---

Вариант 6:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут нам понадобятся клапана ESBE VRG131 + контроллеры этого же производителя .

Клапан трехходовой ротационный ESBE VRG 131	Схема 4. Узел смешения с постоянной температурой подачи
Привод-контроллер ESBE CRA111
Привод-контроллер ESBE CRC111	Схема 5. Узел смешения с температурой подачи зависящей от наружной температуры


На схеме 4  показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Esbe VRG131 + привод-контроллер Esbe CRA111 позволяет ограничить температуру теплоносителя попадающего в теплый пол, в диапазоне от 5 до 95 градусов Цельсия. Далее смешанная вода поступает в коллектор теплого пола. На

схеме 5 показан тот же смесительный узел на клапане Esbe VRG131 , но уже с приводом — контроллером погодозависимым — т.е при изменении температуры за окном будет меняться и температура пола, что повысит комфорт. Вариант 7:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor	Схема 6. Станция управления теплым полом Herz Compact Floor

          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.                 В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? — Возьмите готовый комплект из оборудования



Двухходовой кран с термоголовкой

Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Общая информация

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.

Кран для водяного тёплого пола

Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя

Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?

Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Имеется два типа смесительных клапанов:

1. Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
2. Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.

Как работает

Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Наш ассортимент

Интернет-магазин «Сантехкомплект» предлагает широкий ассортимент термостатических смесителей от ведущих европейских производителей. У нас вы можете купить продукцию компаний Danfoss (Дания), Esbe (Швеция) и Giacomini (Италия), известных в мире своим щепетильным отношением к качеству.

Все изделия изготавливаются из коррозиестойких сплавов, хорошо переносящих воду с повышенной кислотностью, характерную для Москвы. Контроль качества регулирующего штока позволяет перечисленным производителям добиться его высокой точности и долговечности, обеспечивающих ему стабильную надежность в течение многих лет.

Трехходовой

Устройство

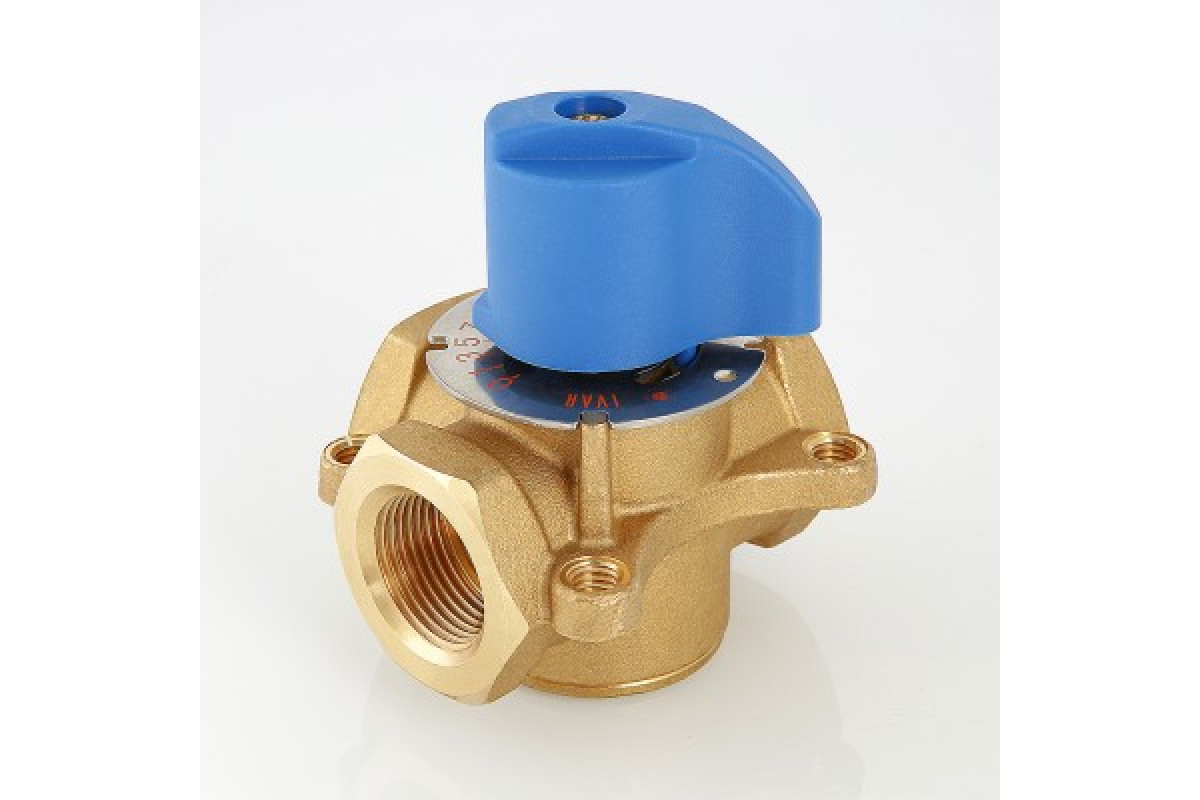

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.

Принцип работы

Работа может происходить как в ручном, так и в автоматическом режиме.

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

1. Непрерывность действия.
2. Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

1. Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
2. Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

В чем отличие трехходового клапана от двухходового?

В отличие от двухходового, работа трехходового клапана имеет совершенно другой принцип. Шток в данном случае не перекрывает постоянный поток гидравлического режима. Он постоянно открыт и настроен на определенный объем. В результате потребители получают определенный объем в количественном и качественном эквиваленте. Другими словами, клапан не способен перекрыть движение на контур регулярного гидравлического потока. При этом он может перекрыть переменное направление, что позволяет контролировать расход и напор.

Трехходовой клапан на системе отопления был получен при совмещении пары двухходовых устройств. Только оба в обязательном порядке должны работать последовательно – когда закрывается один, свою работу начинает второй.

Инструменты и материалы

Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

Для работы понадобятся:

1. Набор гаечных ключей.
2. Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
3. Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.

Процесс монтажа

Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Разделительный тип

Разделительный тип трехходового клапана предназначен для разделения на две части основного потока. Для этого на устройстве имеется два выходных отверстия и одно входное. Такой вариант требуется для распределения потоков теплоносителя на два течения. Если в систему включить бойлеры, конвекторы, то без такого клапана не обойтись. Клапан разделительного типа функционирует в системе горячего водоснабжения с целью разделения жидкости. Довольно часто его используют в обвязках воздухонагревателей.

Выводы

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

Рекомендуем: Как устанавливается демпферная лента для тёплого пола?

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Устройство и принцип работы двухходового клапана

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

• Пневматические;
• Гидравлические;
• С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Устройство и область применения

Главная область применения двухходовых клапанов — системы централизованного отопления. С их помощью управляют теплоотдачей теплообменного оборудования в системах горячего водоснабжения. Такой клапан может быть частью тёплого водяного пола. В нём он выполняет функцию регулирования потоков и давления воды и охлаждающей среды.

С помощью двухходового клапана в системе тёплого пола может быть обеспечен постоянный температурный режим воды в трубопроводе. Происходит это благодаря тому, что поступающая из системы отопления вода, имеющая определённый нагрев, регулярно отдаёт тепло трубопроводу.

Основные детали такого клапана — два патрубка, позволяющие соединить его с трубопроводом. Также двухходовой вентиль оснащается шаром либо штоком специальной формы, выполняющим запорную функцию. Поворот шара вокруг оси на 90° или вертикальное вращение штока прекращает движение воды или пара по системе. Шар и шток приходят в движение с помощью пневматического или электрического привода, соединённого с температурным датчиком и датчиком давления, которые располагаются во входном коллекторе.

В этом видео вы узнаете преимущества двухходового клапана:

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

• Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
• Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
• Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
• Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Большие площади

Установка теплого пола в качестве основного вида отопления подразумевает монтаж полноценного оборудования для смешения, которое способно развести потоки на два – теплого пола и центрального отопления. Здесь необходимы трехходовые термостатические вентили с полноценным затеканием в систему.

Специалисты рекомендуют устанавливать один общий контур, где рабочая жидкость качается насосом. На входе в теплый пол врезается смесительный вентиль. Он управляется специальным регулятором температурного режима. Смесительный вентиль устанавливается между байпасом и обраткой. Датчик в верхней части клапана регулирует заданную температуру.

В случае повышения температуры, смесительный вентиль перекрывает обратку. Дальнейшая циркуляция рабочей жидкости происходит в теплоносителях теплого пола.

Источники

• https://ProUteplenie.com/otoplenie/termostaticheskiy-klapan-dlya-teplogo-pola-vidy-i-kak-vybrat-shemy-montazha
• https://bph-saratov.ru/otoplenie/termostaticheskij-ventil.html
• https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/kak-vybrat-termostaticheskij-klapan-dlya-tyoplogo-pola.html
• https://seti.guru/termogolovka-dlya-teplogo-pola-vodyanogo

[свернуть]

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Последовательная схема подключения функционирует следующим образом:

1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55 0 С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Рекомендуем: Какое необходимо оборудование для водяного тёплого пола?

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Похожие записи
• Использовать ли пеноплекс для тёплого пола?
• Как сделать тёплый пол от полотенцесушителя?
• Как осуществляется подключение тёплого пола?
• Как работает автоматика для тёплого пола?
• Как выполнить подключение тёплого водяного пола в доме от газового котла?
• Чем характеризуется тёплый пол Кнауф?

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

• автоматизированная работа по снижению температуры воды;
• простая и недорогая конструкция;
• легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

• вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
• снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
• при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

• Гидравлические;
• Пневматические;
• С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.

К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м 2 ). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

• с термостатическим приводом;
• с термостатической головкой;
• с электроприводом;
• с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

• Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
• Для смешивания жидкости различной температуры предусмотрена смесительная камера.
• На корпусе располагается термостат, с регулятором температуры.
• Термодатчик расположен на термостате.
• Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
• Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
• Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Рекомендуем: Как установить тёплый пол под пробку?

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Смесительные узлы для теплого пола, насосные группы, узлы регуляции теплого пола

Система отопления «водяной теплый пол» обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей. Теплые полы относятся к низкотемпературным отопительным системам, в отличие от радиаторов отопления, поэтому обязательным элементом в системе теплого пола является смесительный узел теплого пола.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.

Зачем нужен смесительный узел для теплого пола?

Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола. Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.
Котел, обычно, нагревает воду до температуры 90 — 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.е. в них нельзя направлять воду непосредственно из котла, так как ее температура слишком велика. Именно с целью понизить температуру теплоносителя на входе в контур теплого пола используется узел смешения. В нем смешивается горячий теплоноситель и более холодный из контура обратки. В результате средняя температура становится ниже и различные контуры отопления в доме работают со своими температурными параметрами: в радиаторы подается горячая вода 95°С, а в контур теплого пола 55°С.

Смесительные группы для теплого пола обычно производятся двух типов.

1. Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
   Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.
   Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
   Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.
2. Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.
   Двухходовой клапан иногда еще называют питающим клапаном. На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
   Смешение теплоносителей происходит таким образом: теплоноситель из обратки подается постоянно, а горячий теплоноситель подается только, когда необходимо, т.е. его подача регулируется клапаном. В связи с этим теплый пол не перегревается и срок его эксплуатации продлевается.

Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре. Кроме основных элементов в смесительный узел могут входить: байпас, который защищает узел от перегрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.
Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.

Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

---

Наши специалисты помогут Вам подобрать, а также смонтировать смесительный узел, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Смеситель трехходовой для отопления. Как работает четырехходовой клапан Шаровые трехходовые краны

В сложных системах отопления (теплые полы), системах холодного и горячего водоснабжения это регулирование расхода горячей и холодной воды с помощью различных типов приводов для достижения заданной пользователем температуры.

Современный кран с электроприводом (12 вольт), сервоприводом или пневмоприводом — качественная замена обычному. Каждый из них имеет свои особенности устройства и функционирования, которые можно установить своими руками, предварительно посоветовавшись со специалистом.

Содержание статьи

Общая информация

Трехходовые клапаны делятся на два основных типа: смесительные и распределительные (разделительные) . Предназначен для качественной регулировки в системах отопления путем смешивания двух потоков воды разной температуры.

Для производственных или централизованных мощностей лучше всего подходит чугунный или стальной пневмопривод — клапаны с пневмоприводом обладают большой мощностью и долговечностью. имеет самую высокую пропускную способность.

За счет равномерного вращения шарикового элемента достигается идеальное перемешивание потоков (и, в конечном итоге, температура, требуемая пользователем). Части шара всегда равномерно распределяют силы потока (во избежание перегрузки водопровода). Также происходит предотвращение солевых отложений на стенках клапана и возникновения конденсата.

Трехходовой шаровой кран в сборе готов к установке. Если вы покупаете клапан и шаровой сервопривод отдельно, внимательно прочтите продукт. имеет паспорт с указанием характеристик и результатов испытаний.

Тот, кто хоть раз пробовал изучить различные схемы систем отопления, наверняка сталкивался с теми, где чудесным образом сходятся подающий и обратный трубопровод. В центре этого агрегата находится некий элемент, к которому с четырех сторон присоединены трубы с теплоносителем разной температуры. Этот элемент представляет собой четырехходовой вентиль для отопления, о назначении и работе которого и пойдет речь в этой статье.

О принципе работы клапана

Как и его более «скромный» трехходовой аналог, четырехходовой клапан выполнен из качественной латуни, но вместо трех соединительных патрубков у него целых 4. Внутри корпуса шпиндель с цилиндрической рабочей частью. сложная конфигурация вращается на уплотнительной втулке.

В нем с двух противоположных сторон образцы были выполнены в виде плоских поверхностей, так что посередине рабочая часть напоминает демпфер.Вверху и внизу в нем сохраняется цилиндрическая форма, чтобы можно было сделать пломбу.

Шпиндель с втулкой прижимается к корпусу крышкой с 4 винтами, с внешней стороны вала устанавливается регулировочная ручка или установлен сервопривод. Как выглядит весь этот механизм, поможет представить подробную схему четырехходового клапана, показанную ниже:

Шпиндель свободно вращается во втулке, поскольку на нем нет резьбы. Но при этом образцы, сделанные в рабочей части, могут открывать воздуховод по двум проходам попарно или позволять трем потокам смешиваться в разных пропорциях.Как это происходит, показано на схеме:

Для справки. Есть еще одна конструкция четырехходового клапана, в которой вместо вращающегося шпинделя используется нажимная штанга. Но такие элементы не могут смешивать потоки, а только перераспределять их. Они нашли свое применение в газовых двухконтурных котлах, переключающих поток горячей воды из системы отопления в сеть ГВС.

Особенность нашего функционального элемента в том, что поток охлаждающей жидкости, подаваемый к одному из его сопел, никогда не может по прямой линии перейти к другому выходу.Ручей всегда будет превращаться в правую или левую трубу, но не в обратную. При определенном положении шпинделя заслонка позволяет теплоносителю сразу проходить вправо и влево, смешиваясь с потоком, идущим с противоположного входа. Таков принцип работы четырехходового клапана в системе отопления.

Следует отметить, что клапаном можно управлять двумя способами:

вручную: необходимое распределение потоков достигается установкой штока в определенное положение по шкале напротив ручки.Метод применяется редко, так как для эффективной работы системы требуется периодическая наладка, вручную выполнять ее постоянно невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получая команды от внешних датчиков или контроллера. Это позволяет придерживаться заданной температуры воды в системе при изменении внешних условий.

Практическое применение

Везде, где необходимо обеспечить качественный контроль теплоносителя, можно использовать четырехходовые клапаны.Качественное регулирование — это контроль температуры теплоносителя, а не его расхода. Достичь требуемой температуры в системе водяного отопления можно только одним способом — смешиванием горячей и охлажденной воды, получая на выходе теплоноситель с заданными параметрами. Успешную реализацию этого процесса как раз и обеспечивает устройство четырехходового клапана. Вот пара примеров настройки элемента для таких случаев:

• в радиаторной системе отопления с твердотопливным котлом в качестве источника тепла;
• в отопительном контуре теплого пола.

Как известно, твердотопливный котел в режиме отопления нуждается в защите от образования конденсата, от которого стенки топки подвергаются коррозии. Традиционная компоновка с байпасом и трехходовым смесительным клапаном, предотвращающим попадание холодной воды в систему в бак котла, может быть улучшена. Вместо байпасной линии и смесительного узла устанавливается четырехходовой клапан, как показано на схеме:

Возникает закономерный вопрос: а какой толк от такой схемы, где нужно установить второй насос и даже контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана заменяет не только байпас, но и гидросепаратор (гидравлическая стрелка), если в этом есть необходимость. В результате мы получаем 2 отдельных контура, которые обмениваются теплом между собой по мере необходимости. В бойлер дозировано поступает охлажденная вода, а в радиаторы — теплоноситель оптимальной температуры.

Поскольку вода, циркулирующая по отопительным контурам теплого пола, нагревается максимум до 45 ° C, недопустимо запускать теплоноситель непосредственно от котла в них. Чтобы выдерживать такую ​​температуру, перед распределительным коллектором обычно устанавливают смесительный узел с трехходовым термостатическим клапаном и байпасом.Но если вместо этого агрегата установить четырехходовой смесительный клапан, то в контурах отопления можно использовать обратную воду, идущую от радиаторов, что показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Напротив, реализация таких схем обернется ощутимыми финансовыми затратами. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем — эффективности работы и, как следствие, экономичности. Важным условием является наличие надежного источника питания, так как без него привод клапана перестанет работать.

Сделать заказ

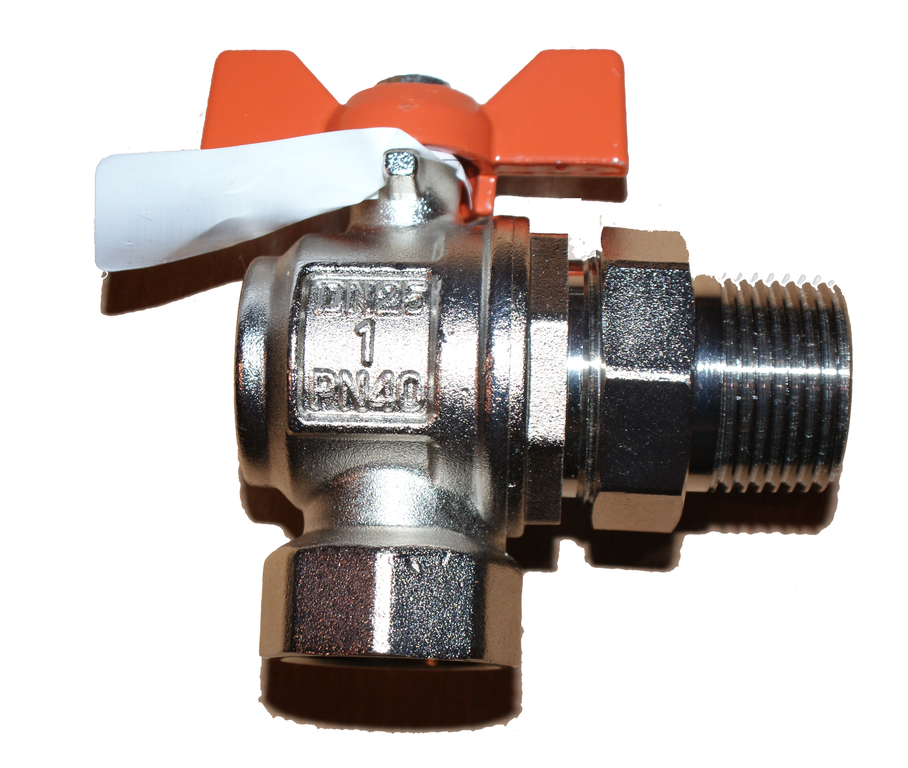

Помимо прямых (двухходовых) шаровых кранов, проектируются и производятся трехходовые и четырехходовые шаровые краны. Самые распространенные трехходовые краны.

Краны шаровые многоходовые предназначены для перемешивания или разделения потоков рабочей среды, перенаправления их по различным трубопроводам. Функционирование трехходового клапана определяется формой сквозного отверстия в шаровой пробке и расположением форсунок и характеризуется таким понятием, как схема работы крана (см. Рисунок).

Краны шаровые трехходовые

Краны трехходовые имеют три форсунки. В зависимости от конструкции крана оси форсунок могут располагаться в одной плоскости, либо средняя форсунка расположена внизу (трехходовой шаровой кран с нижним патрубком).

Краны шаровые четырехходовые

Возможны конфигурации с углом поворота шара 90 ° или 180 °. По желанию клиента возможно изготовление кранов практически с любым направлением потока.

Краны шаровые трехходовые и четырехходовые изготавливаются из различных материалов (углеродистая и нержавеющая сталь, латунь, чугун, титан) с любым типом присоединения, DN 6-300 мм PN 1-200 кгс / см 2.

Краны шаровые многоходовые широко используются на химических и нефтехимических предприятиях, а также в пищевой промышленности.

Краны трехходовые и четырехходовые управляются как вручную (рукоятка, редуктор), так и с помощью электрических и пневмоприводов.

Для создания комфортной температуры в доме необходимо ввести одну из опций регулировки тепловой мощности в вашей системе отопления.Изменение настроек котла неэффективно, при этом совершенно не учитываются различия в тепловых потерях и, соответственно, необходимость обогрева отдельных помещений.

Лучше использовать другой подход, использовать рециркуляцию теплоносителя, подмешивание основного тока, идущего к радиаторам, части охлаждаемого возврата. Для этого используется трехходовой кран для отопления, способный реализовать все необходимые процессы в одном узле.

Принцип действия

Трехходовой клапан снабжен тремя патрубками для подключения магистралей.Между ними установлен клапан, регулирующий поступление воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

• смешивание двух потоков теплоносителя на одном выходе;
• разделение с одной линии на два выходных.

Трехходовой клапан, как и четырехходовой клапан, не блокирует подключенные к нему каналы, а только перенаправляет жидкость от входа к одному из выходов. Одновременно может быть закрыт только один из выходов или оба могут быть частично заблокированы.

В самом простом варианте радиаторы подключаются к котлу напрямую, последовательно или параллельно. Регулировать каждый радиатор отдельно по тепловой мощности нельзя, допустимо регулировать только температуру теплоносителя в котле.

Чтобы все же регулировать каждую батарею по отдельности, можно параллельно радиатору установить байпас, а после него игольчатый регулирующий клапан, с помощью которого можно контролировать количество проходящей через него охлаждающей жидкости.

В этом случае байпас необходим для поддержания общего сопротивления всей системы, , чтобы не нарушать работу циркуляционного насоса. Однако такой подход очень дорог в реализации и труден для использования.

Трехходовой клапан фактически сочетает в себе точку подключения байпаса и регулирующие клапаны, что делает соединение компактным и простым в эксплуатации. Кроме того, благодаря плавной регулировке легче достичь заданной температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Принцип работы клапана

Если ограничить часть тока теплоносителя от котла и дополнить ее возвратной водой, возвращающейся от радиатора к котлу, температура нагрева снизится. При этом котел продолжает работать в предыдущем режиме, сохраняя установленный подогрев воды, скорость циркуляции воды в нем не снижается, но уменьшается расход топлива.

Если на всю систему отопления используется один циркуляционный насос, он располагается сбоку от котла относительно включения трехходового клапана.Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода из радиаторов, выполняющая роль разделителя потока.

На входе в него от котла подается горячий теплоноситель, в зависимости от настройки клапана поток делится на две части. Часть воды уходит в радиатор, а часть сразу сливается обратно. Когда требуется максимальная тепловая мощность, клапан перемещается в крайнее положение, в котором соединяются вход и выход, ведущие к радиаторам.

Если отопление не требуется, то весь объем теплоносителя течет перепуском в обратку, котел работает только на поддержание температуры при отсутствии реальной теплоотдачи

Недостатком такого подключения является сложная балансировка обогрева, чтобы в каждую ветку и на каждый радиатор поступало одинаковое количество теплоносителя, кроме того, при последовательном подключении к крайним радиаторам доходит остывшая вода.

Для теплого пола

В многоконтурных системах самый простой способ решить проблему неравномерного распределения тепла — использовать коллекторную группу с циркуляционными насосами на каждом отдельном контуре. Это особенно важно в домах с двумя и более этажами. и большое количество радиаторов отопления или при наличии теплого пола.

Трехходовой клапан в этом случае работает для смешивания двух потоков. К одному входу подключается линия от котла, а ко второму — от обратки. Смешиваясь, вода поступает на выход, соединенный с теплообменником.

Данная схема подключения особенно актуальна при подключении теплого пола. Дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение 35 ° C при температуре теплоносителя от котла 60 ° C и выше.

Циркуляция воды в трубах теплого пола поддерживается постоянно, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода из котла подается только для нагрева охлаждающего теплоносителя в контуре теплого пола, а избыток отводится обратно в котел.

Схема теплого пола с трехходовым вентилем

Таким образом, даже при высокотемпературном отоплении, когда котел нагревает воду до 75-90ºС, можно оборудовать теплые полы с подогревом на 28-31ºС.

Конструкция

Отводы для систем отопления низкого давления изготавливаются из:

• нержавеющей стали;
• чугун;
• латунь.

Клапаны из латуни наиболее востребованы благодаря своей прочности, малым габаритам и массе. Альтернатива — стальные приспособления. Чугун применяется в системах водоснабжения и отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.

По внешнему виду трехходовой клапан выглядит как обычный тройник с утолщением посередине.Внутри три канала объединены в одну камеру, в которой расположен регулирующий или запорный механизм. Это может быть кран:

В штоках клапанов внутри центральной камеры имеется седло с разделительными мембранами и двумя проходами. Между проходами на штоке закрепляют резиновый вентиль или шар. Стебель может подниматься или опускаться. В крайнем верхнем и нижнем положении одна из регулируемых клемм полностью заблокирована. Вода из свободного канала попадает в отводную трубу.

Аналогичная конструкция обеспечивает надежное перекрытие каналов, и в то же время надежно и долговечно, но есть один существенный недостаток.

Седла имеют достаточно малый радиус, канал в этой точке сильно сужен, что создает дополнительное сопротивление потоку жидкости. В целом, при неправильном выборе клапана по размеру и мощности циркуляционный насос может быть перегружен, что приведет к перерасходу электроэнергии и снижению запаса прочности.

Стоит учесть, что наружный диаметр отводов трехходового клапана со штоком может быть любого размера и сильно отличаться от реального диаметра внутреннего прохода.

Трехходовое срабатывание крана

В шаровых кранах шар или иногда цилиндр вращается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра из нержавеющей стали имеются штрихи особой формы. При повороте часть внутреннего канала всегда частично обращена ко входу.

Основным преимуществом шаровых кранов является повышенная точность установки, особенно при настойке частичного смешения воды из нескольких источников или отделения основного потока.Однако долговечность шарового крана ниже.

В центральном положении, когда оба выходных канала слегка приоткрыты на пути движения воды, получается гладкая поверхность шара. Если со временем на нем образуется твердый солевой налет, то при дальнейшей регулировке уплотнение из тефлона будет повреждено, а за этим неминуемо последует нарушение герметичности клапана.

Автоматические клапаны

По умолчанию управление трехходовым клапаном осуществляется вручную, для чего шток используется с одной стороны крана с помощью поворотной ручки или гайки.Однако пользоваться этим вариантом не всегда удобно.

Процесс настройки мощности контура с помощью трехходового клапана не является линейным и зависит от температуры обратной линии, линии подачи и мощности теплопередачи. Проще говоря, ручное управление определяет только пропорцию, в которой смешивается вода из разных линий, температура в последней секции может изменяться длительное время и не всегда равномерно.

Эффективное управление клапаном может осуществляться автоматически с помощью сервоприводов или специальных гидродинамических и пневматических термостатических головок, которые могут быстро и постоянно изменять настройку трехходового клапана в зависимости от температуры на выходе.

Электрический привод

Сервопривод является прямой аналогией ручного управления, только сигнал к действию подается не напрямую человеком, а электронным блоком управления. Это двигатель, способный проворачивать шток и изменять его положение в зависимости от поступившего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением может быть оборудован сервоприводом, однако лучше использовать специальные конструкции с компактными размерами и оптимизированными для установки электропривода.

Блок управления руководствуется температурой на выходе клапана в целевом контуре или температурой подающей линии и возврата для расчета оптимальной настройки.

Как только желаемое значение получено, управляющий сигнал поступает на сервопривод, и он изменяет положение штока или вращение шара внутри клапана. Естественно, что без электронного блока управления использовать сервоприводы просто бессмысленно.

Преимущество сервоприводов в возможности автоматизировать работу системы отопления.При включении автоматики в системе Умный дом вы даже можете настроить параметры отопления со своего мобильного гаджета.

С термостатом

Автоматическое управление трехходовым клапаном достаточно доверить пневматическому или гидродинамическому термостату. Это механический метод управления. Используется термоголовка, заполненная жидкостью или газом, которая очень быстро реагирует на изменения температуры окружающей среды. Основная реакция — изменение объема.

Термоголовка соединена каналом с поршнем и подвижным клапаном трехходового клапана. При изменении объема теплоносителя меняется и установка крана.

Трехходовые клапаны с термостатами требуют тщательной предварительной настройки. После монтажа важно определить пределы температуры в точке замера и привязать к ним крайние положения клапана, тем самым определив диапазон регулировки.

Установка целевой температуры контура с радиаторами или теплым полом производится вручную, регулируя давление в термоголовке.Далее при изменении величины текущего нагрева уже автоматически регулируется пропорция смешивания горячей воды и возврата в трехходовом клапане.

Трехходовые клапаны с терморегулятором востребованы там, где необходимо снизить нестабильность нагрева или снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют для своей работы дорогостоящего контроллера.

Установка

Трехходовой клапан устанавливается по тем же правилам, что и все другие клапаны в системе.Его следует доставить к месту установки трубы, подготовить американскую арматуру и подключить кран.

Важно, чтобы шток с регулировочным устройством или поворотной ручкой двигался в том направлении, где к нему будет свободный доступ.

Предусмотрено место для быстрой замены и обслуживания клапана.

Важно учитывать особенности большинства трехходовых кранов. Поскольку канал на выходе или один из входов значительно сужен относительно диаметра подходящих труб, сопротивление системы увеличивается, что влияет на производительность циркуляционного насоса.

Схема установки трехходового клапана

При необходимости перемычку, идущую от возврата к крану, дублируют параллельным байпасом от трубы чуть меньшего диаметра. Таким образом, ток через байпас постоянно поддерживается по меньшей цепи со стороны циркуляционного насоса, и вся часть потока используется для регулирования температуры.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как работают сервоприводы и трехходовые клапаны В этой статье я расскажу вам, как понять работу трехходовых клапанов и сервоприводов (электрических приводов). Что такое клапан? Клапан — это механизм, который служит для того, чтобы пропускать или не пропускать жидкость или газ из одного пространства в другое. Причем клапан можно открывать или закрывать на определенный процент.То есть клапаны могут служить для управления прохождением жидкости или газа. Движение жидкости или газа происходит из-за разницы давлений между сторонами клапана. В системе отопления наиболее распространены два типа клапанов: Седельный (седельный) тип — имеет втулку и непосредственно объемный корпус, перекрывающий проход. Шаровой (или поворотный) типа — имеет корпус, который своим вращением приводит к открытию или закрытию прохода. Шаровые краны имеют самый высокий расход по сравнению с типом седла клапана. То есть в шаровых кранах достигается меньшее гидравлическое сопротивление. Клапаны: Двухходовые клапаны — имеют два соединения на противоположных сторонах клапана. Например, они используются для пропускания жидкости или газа по одному контуру. То есть закрывают или открывают одну ветку водопровода или системы отопления. Трехходовые клапаны — Имеют три штуцера.В основном они используются для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима либо для достижения определенной температуры, либо для перенаправления потоков. В системах отопления регулирование температуры необходимо для регулирования климата в помещении. Перенаправление потоков обычно служит для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Есть еще много других задач … Четырехходовые клапаны — У них четыре штуцера.Выполняйте ту же работу, что и трехходовые клапаны. Но могут быть и другие задачи. Связь между сервоприводами и клапанами В системе отопления существует несколько способов взаимосвязи между клапанами и элементами управления клапанами (сервопривод и термомеханика): 1. Термостатический смеситель — обычно называемый механизмом, который имеет сразу в себе клапан и устройство, изменяющее положение клапана в автоматическом режиме. Зависит от температуры жидкости или газа.В этом устройстве есть механизм, который под воздействием температуры изменяет силу упругости, и из-за этого клапан перемещается. В зависимости от привода такой клапан не требует электричества. Температура регулируется поворотом ручки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Возможны исключения от других производителей. 2. Способы использования отдельных элементов без использования сервоприводов. Например, термостатический вентиль с термоголовкой.Есть термоголовки с выносным датчиком. 3. Клапаны и приводы являются отдельными элементами. Сервопривод прикреплен к клапану и регулирует клапан. Что такое сервопривод? Сервопривод — это устройство, которое выполняет движение клапана. Клапан, в свою очередь, пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления. Что такое сервоприводы? Есть еще термоприводы, которые еще называют сервоприводами. Но в этой статье мы разберем только электроприводы (сервоприводы) Электроприводы бывают двух направлений: Полный пакет (набор) — это когда полный набор функций уже встроен в устройство. Например, в комплекте уже есть терморегулятор, электрический термодатчик. Есть возможность сразу отрегулировать его на нужную температуру.Установка времени проверки движения клапана. Подключается сразу к сети переменного тока 220 Вольт частотой 50 Гц. Стандарт для России. Его можно регулировать в различных направлениях движения шарового крана. Его можно отрегулировать на поворот на 90 или 180 градусов. Вы можете установить любое значение, даже 49 градусов или 125 градусов. И это делается внутри черного ящика. Подробности смотрите в инструкции. Я вам сказал один из вариантов. Конечно, есть еще десяток вариантов… Сервоприводы также различаются по скорости закрытия и открытия клапанов. Этот пример служит для плавной регулировки клапана для смешивания потоков с разными температурами для получения контрольной температуры. Эта опция служит для перенаправления потоков охлаждающей жидкости. Эта опция используется для перенаправления потока теплоносителя от котла либо в сторону радиаторного отопления, либо для нагрева бойлера косвенного нагрева. Для указанного сервопривода требуется сигнал 220 В. Причем контактов три.Один обычный, а два других — для перенаправления трафика. Самый простой вариант — когда нужно перенаправить потоки в системе отопления по запросу с косвенного теплового реле бойлера. Сервоприводы имеют тип движения к типу седла клапана или к типу шарового (поворотного) клапана. Если вы выберете сервопривод для клапана, обязательно укажите тип движения сервопривода. Кроме того, сервопривод седельного типа не всегда совпадает со всеми типами седельных клапанов. Поворотные шаровые краны кажутся универсальным стандартом, но с шаровыми кранами все не так просто.Нет единого стандарта. Электропривод как отдельное звено в автоматизации. Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024 Такой сервопривод требует постоянного питания 24 В и управляющего сигнала от 0 до 10 В. То есть, если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 вольт, то 45 градусов. Если 10 вольт, то 90 градусов. Такой сервопривод получает сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт.В зависимости от температуры и настроек контроллера, контроллер подает разное напряжение от 0 до 10 вольт. Есть настройка вращения: почасово и против часовой стрелки. Конечно, чтобы найти более подробную информацию о сигналах и схеме подключения, попросите у производителя паспорт с подробной схемой управления сигналами. Повторяю … Как указано в этой статье, описаны не все сигналы. Есть много других сигналов … Что такое контроллер? Контроллер — Это устройство предназначено для управления сигналами для различных логических задач.Контроллер — это мозг автоматической системы. Он определяет, в зависимости от программы, какие сигналы необходимо подавать в тот или иной момент. Есть много разных контроллеров, которые выполняют разные задачи. Для системы отопления обычно выполняются следующие задачи: Самая частая задача — получить регулировочную температуру теплоносителя. В зависимости от температуры получить сигнал (например, выключить котел или насос). Контроллер может содержать контактное реле.Это сухой контакт. Это контактное реле можно настроить на получение любого напряжения. Например, 220 Вольт включают или выключают насос или посылают сигнал на сервопривод для перенаправления потоков. Также можно использовать контроллер для отключения котла при критических температурах. Сигнал с контроллера поступает на мощные контакторы питания, а они, в свою очередь, приводят в действие мощные электрокотлы. Самый дешевый контроллер серии TPM Продает ОВЕН, у них есть много интересных вещей, которые вы можете получить.owen.ru Логика работы очень обширная … В будущем планирую писать и развивать полезный материал по системам автоматизации систем отопления и водоснабжения. Запишите свои электронные письма, чтобы получать уведомления о новых статьях. Видеоурок по частному дому Часть 1. Где пробурить скважину? Часть 2. Разработка колодца для воды Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение Водоснабжение Водоснабжение частного дома.Принцип действия. Схема подключения Самовсасывающие поверхностные насосы. Принцип действия. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водопровода Водонасосная станция Как выбрать насос для колодца? Реле давления Реле давления контура Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНиП Схемы отопления Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной система отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет радиальной разводки системы отопления Схема с тепловым насосом и твердотопливным котлом — логика работы Valtec 3-х ходовой клапан + термоголовка с выносным датчиком Почему плохо греет радиатор в многоквартирном доме Как подключить котел к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных агрегатов Трехходовой клапан с сервоприводом для ГВС Расчет ГВС , БКН. Находим объем, мощность змейки, время прогрева и т.д. Конструктор воды и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Как работают сервоприводы и трехходовые клапаны Три -ходовой клапан для перенаправления движения теплоносителя Отопление Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Расчет перепада давления Расчет температуры в неотапливаемом помещении Терморегуляторы Комнатный термостат — принцип действия Смесительный узел Что такое смесительный узел? Типы смесительных агрегатов для отопления Характеристики и параметры системы Местное гидравлическое сопротивление. Что такое КМС? Пропускная способность Квс. Что это? Кипяток под давлением — что будет? Что такое гистерезис температуры и давления? Что такое инфильтрация?

Трехходовой смесительный клапан Womix Mix M 3

Трехходовой смесительный клапан Серия WOMIX MIX M подходит для всех низкотемпературных систем центрального отопления. Серия смесительных клапанов WOMIX MIX M состоит из 3-х и 4-х ходовых клапанов. M3 — это трехходовой клапан с внутренней резьбой и 5 типоразмерами на выбор.

Трехходовой смесительный клапан используется в основном в контурах теплого пола для понижения температуры подаваемой воды или в качестве защиты от температуры обратной воды котла (быстрое повышение температуры до минимума, чтобы минимизировать побочный эффект низкотемпературной коррозии).

Смесительный клапан WOMIX MIX M3 серии и конкретные модели на выбор (в качестве атрибута продукта):

• Трехходовой смесительный клапан WOMIX MIX M 3-20 с внутренней резьбой размером 3/4 дюйма
• Трехходовой смесительный клапан WOMIX MIX M 3-25 с внутренней резьбой размером 1 «
• Трехходовой смесительный клапан WOMIX MIX M 3- 32 с внутренней резьбой размером 1 1/4″
• Трехходовой смесительный клапан WOMIX MIX M 3-40 с размером соединения с внутренней резьбой 1 1/2 «
• Трехходовой смесительный клапан WOMIX MIX M 3-50 с размером соединения с внутренней резьбой 2″

отличаются в основном доступным размером резьбы и коэффициентом пропускной способности клапана (параметр Kv).

Достижение полностью автоматизированной работы смесительного клапана возможно после покупки серводвигателя WOMIX MP 06 или MP 10 (аксессуары к продукту).

Пример использования трехходового смесительного клапана в системе центрального отопления

Практическое решение трехходового смесительного клапана

1. Форма смесительного тарельчатого клапана в трехходовом смесительном клапане
2. Форма смесительного тарельчатого клапана в четырехходовом смесительный клапан (для сравнения)

Трехходовой смесительный клапан WOMIX MIX M3 размеры

Typ	кв	Rozmiar	A	B	C	D	D	E
MIX M 3-20	8	3/4 «	74	50	35,4	18	32	6	80224 MIX M 3-25	12	1 «	80	50	35,4	20	40	6	82
MIX M 3-32	18 9 0224	1 1/4 «	86	50	35,4	25	50	6	87
MIX M 3-40	28	1 1/2″	110	70	39,4	27	55	6	97

Угол поворота

Технические характеристики от
	Диаметр: 2 «
Прокладка:	Два уплотнительных кольца EPDM
Корпус:	латунь CW617N
Грибок, Крышка:	латунь CW617N
Макс. Давление	10 бар
Макс. Темп.	110ºC
Держатель:	контурный пластик, красный
Шкала:	алюминий
Серводвигатель:	для диаметров 3/4 дюйма — 1 1/426 дюйма — MP06 90 1/2 «- 2» — MP10

Возможность преобразования водяного лучистого тепла в пол

Система водяного лучистого обогрева пола известна тем, что обеспечивает максимальный комфорт и естественное тепло, присущее человеческому телу.Трубка для горячей воды в полу отдает тепло, напрямую передавая тепло от горячей поверхности к более холодной. В напольной системе в качестве источника тепла используется водяная или горячая вода, нагретая котлом. Его самым большим преимуществом — помимо комфорта — является его энергоэффективность. К его недостаткам можно отнести более высокие затраты на установку, медленный цикл нагрева, сложность обслуживания или ремонта трубопроводов, отдельный канал кондиционирования воздуха для системы охлаждения.

Цена на источники лучистого тепла на Amazon

Использование горячей воды для выработки тепла

Плинтусная система с горячей водой очень похожа на лучистое тепло с точки зрения использования горячей воды, нагретой котлом, для выработки тепла за счет излучения и конвекция.Как работает эта система? Вода, нагретая котлом, проходит через плинтус типа «ребро-труба», установленный на стенах. Этот плавник распределяет и увеличивает тепло, что делает его более эффективным. Источником топлива может быть природный газ, пропан, нефть или электричество. Преимущество этой системы в том, что она энергоэффективна, бесшумна и хорошо контролируется температурой. К недостаткам можно отнести отсутствие препятствий излучению плинтуса для обеспечения плавности процесса, также он имеет медленное повышение температуры, а также разделяет канал кондиционирования для распределения системы охлаждения.

Связывание системы теплого пола с системой плинтуса

Теперь, чтобы ответить на вопрос выше, действительно можно превратить тепло плинтуса горячей водой в лучистое отопление пола. Есть много способов связать небольшую площадь системы теплого пола с системой плинтусов в зависимости от типа теплого пола и распределения тепла. Другой вариант — установить «гибрид», состоящий из системы лучистого водяного отопления в полу и системы плинтуса с горячей водой.Интересная новость — подумать о наличии плинтуса и системы обогрева пола.

Трехходовой термостатический смесительный клапан

Другие способы преобразования вашей системы водяного обогрева плинтуса в водяное лучистое тепло для пола включают использование трехходового термостатического смесительного клапана. Это самый простой способ конвертации. Вы просто прикрепили 3-ходовой термостатический смесительный клапан к напольной отопительной системе к источнику горячей воды. Это в основном устраняет вторжение между циркуляциями внутрипольного излучения и другими циркуляционными насосами в системе.

У этого процесса есть свои плюсы и минусы, когда температура на плинтусе или в системе обогрева пола будет падать, и наоборот. Имейте в виду, что когда вы используете контур плинтуса в качестве источника тепла для системы лучистого тепла в полу, это означает, что пол будет генерировать тепло только тогда, когда контур плинтуса будет циркулировать, в отличие от использования бойлера в качестве источника. Иногда лучше оставить внутрипольную систему как самостоятельную систему.

Установка запорных клапанов

Другой метод — это установка пары запорных клапанов или одного трехходового клапана с ручной регулировкой, при этом вместо этого система обогрева пола может запускать процесс отопления независимо.Другой вариант может заключаться в перенаправлении горячей циркуляции горячей воды через систему плинтуса или вместо этого можно использовать панельный радиатор и позволить циркуляции проходить через подвесную трубу под полом.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Типичные ошибки теплого пола и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки. Даже при самом лучшем в мире процессе планирования можно легко допустить глупые ошибки на этапе установки. Обращая внимание на передовой опыт и следуя правильным шагам во время установки, можно избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

UFH, ошибка первая: выход из канала

Когда монтажники торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки.Труба действует как защитная втулка для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку. Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может спасти вас от перезвона позже.

UFH, ошибка вторая: разрыв под давлением

Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытаний под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одной работы к другой. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем проводить испытание под давлением 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет наложена полностью, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH, ошибка третья: Проведение неправильного испытания под давлением

Вы не поверите, но проведение опрессовки воздухом вместо воды — распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода — нет. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

UFH ошибка четвертая: Не открываются клапаны на коллекторе при проведении испытания под давлением

Сложное дело — испытания давлением, не правда ли? Даже если вы не забудете провести испытание под давлением и следуете передовой практике, проведя испытание с использованием воды, а не воздуха, все же возможно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки развязки на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует открутить, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же самое верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать типичных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

См. Также…

Почему УФН является наиболее эффективным источником отопления для зданий

3 Основные особенности трубопровода при установке системы теплого пола

Эффективное планирование, позволяющее избежать типичных ошибок теплого пола

5 Польза для здоровья от теплых полов

Автор: JG Marketing

Полы с подогревом Введение | HeatLink

Популярный выбор домовладельцев

Причина номер один, по которой потребители выбирают водяные теплые полы HeatLink, — это комфорт. Система исключает холодные сквозняки. Вентиляторам не нужно перемещать воздух.

В современном дизайне домов водяные лучистые полы имеют еще больше смысла. Комнаты (включая ванные комнаты) больше, с более высокими потолками и большим количеством плитки и других холодных поверхностей. При воздушном и радиаторном отоплении в этих помещениях обычно бывает холодно. Это не проблема с лучистым теплым полом; даже твердые поверхности будут теплыми на ощупь.

Система обеспечивает большую гибкость при расстановке мебели.При использовании приточного воздуха или радиаторов пассажиры должны стратегически разместить свою мебель так, чтобы в ней были установлены решетки или радиаторы. Благодаря лучистому напольному отоплению мебель можно переносить куда угодно, потому что здесь нет решеток или радиаторов.

Основы

По сути, водяное водяное отопление пола включает нагревание конструкции путем перекачивания теплой воды через специально разработанные трубы, проложенные под полом или внутри него. Тепло в этих трубках излучается на поверхность и равномерно поднимается по всей комнате наверху.Сама поверхность остается комфортно теплой на ощупь. Эта чрезвычайно эффективная передача тепла приводит к равномерному и постоянному нагреву.

Теплый воздух, конечно же, поднимается вверх и собирается под потолком. В доме, отапливаемом за счет конвекции, потолки всегда теплее пола. С лучистым теплом пола все наоборот. Пол теплый, как и воздух на высоте, воспринимаемой пассажирами. Таким образом, люди в помещении чувствуют себя намного комфортнее при более низких настройках температуры, потому что тепло исходит от пола.

HeatLink PEX-трубка, передающая тепло, укладывается на черный пол и покрывается текучим легким бетоном. Его также можно установить на нижнем уровне бетонного пола или под балочным перекрытием, что называется «сухой» или «скрепочной» установкой.

Система позволяет размещать над собой любую поверхность пола, включая ковровое покрытие, керамическую плитку, виниловые полы и дерево.

Комфортно и эффективно

Температура поверхности пола не должна превышать 31 градус Цельсия, поэтому по нему всегда комфортно ходить.HeatLink работает при минимально возможной температуре воды для обогрева конструкции. Этот уровень обеспечивает наиболее эффективную передачу энергии. Нет значительных колебаний температуры, которые вы испытываете при использовании систем с принудительной подачей воздуха или радиаторных систем. Тоже тихо! Здесь нет шумных вентиляторов или шума расширения радиатора, с которым нужно бороться, только тихий комфорт. Энергоэффективность — одна из сильных сторон системы, потому что система доставляет тепло туда, где это необходимо, с небольшими отходами. Термостат можно установить в каждой комнате дома, а незанятые комнаты можно вернуть обратно для экономии энергии.

Референтные проекты с реализованными решениями | Uponor

Концепция House of Imperia включает в себя компактные арендные квартиры с высокими потолками, продуманной планировкой и большим количеством светопропускающих устройств. Энергопотребление домов намного ниже среднего, и цель на будущее — стать самодостаточными с помощью солнечной энергии. Арендатор может влиять и отслеживать потребление энергии с помощью термостатов и цифрового контроля. Во всех комнатах есть пол с подогревом, который лучше распределяет тепло по всей поверхности и увеличивает гибкость меблировки.

— Пять лет назад я начал смотреть, как будут выглядеть арендные квартиры в будущем, и что мы могли бы сделать по-другому. Так много технологий, которые не используются, просто потому, что они слишком дороги. Примером может служить пол с подогревом. Мы изучали, как люди хотят жить сегодня, какие у них есть потребности, в том числе меньшие площади и энергоэффективные свойства. «На основе этого мы создали эту концепцию», — говорит Никлас Эрикссон, вице-президент и владелец Imperia Fastigheter.

Проект Kungsängen
Kungsängen 15 — это первый отель, который следует концепции House of Imperia. Недвижимость является новой постройкой и полностью следует концепции, в которой объем, светопропускание и продуманная планировка этажей были ключевыми словами, прославившимися на протяжении всего проекта. Еще до этого проекта Uponor начала сотрудничество с Imperia. Поставщик водопроводной воды и решений для отопления был уже определен, но когда Uponor представила свое предложение, Imperia сменила поставщика, потому что решения полностью соответствовали концепции House of Imperia.Чтобы удовлетворить потребности в большем пропускании света и равномерном распределении тепла по всей квартире, Imperia решила установить пол с подогревом Uponor Siccus во всех квартирах.

«Мы выбрали пол с подогревом, чтобы обеспечить качественное распределение тепла, и мы также хотели убрать радиаторы, чтобы создать красивую квартиру», — сказал Никлас Эрикссон.

Проект Кунгслюсет
Kungsljuset 2 — второй проект, в котором Imperia использовала Uponor в качестве поставщика водопроводной воды и систем отопления для концепции House of Imperia.Это старая средняя школа, которая была первой отремонтированной в соответствии с концепцией. Школа была перестроена на 57 квартир вместе с государственным дошкольным учреждением, которое соседствует с квартирами.

В этом проекте также использовалась система теплых полов Uponor Siccus

, которая установлена ​​во всех квартирах на первом этаже. Первоначально планировалось установить полы с подогревом во всех квартирах, но это было невозможно из-за ограничений собственности.Решением было установить радиаторы вместе с трубопроводами и фитингами Uponor Uni Pipe PLUS.

Также в проект поставлены решения для коллекторов и коллекторных шкафов. Система растапливания снега и льда Uponors Meltaway устанавливается за пределами дошкольного учреждения и в гараже, что дает арендаторам возможность безопасно гулять на улице в зимние месяцы, не беспокоясь о том, что они поскользнутся или ходят по слякоти.

Подходит ли пол с подогревом для вашего дома?

В отличие от радиаторов, системы теплого пола распределяют тепло по всем комнатам вашего дома.Полы с подогревом существуют с 1960-х годов, но с тех пор стали намного более энергоэффективными! Полы с подогревом — это практичный и исключительно удобный способ эффективно обогреть ваш дом, превращая каждую комнату в настоящее удовольствие в холодные месяцы.

Системы теплых полов работают с использованием воды или электричества; оба варианта работают одинаково для обогрева вашего дома. Вы можете выбрать, чтобы полы с подогревом распределяли тепло равномерно по всем комнатам в вашем доме, или в соответствии с специально запрограммированными настройками, которые вы настраиваете самостоятельно в соответствии с потребностями своего дома.

В системах водяного теплого пола под полом в вашем доме устанавливаются различные трубы. По этим трубам течет вода, нагретая примерно до 40 ° C, нагревая слой бетона над ними. Бетонный слой сохраняет это тепло и равномерно распределяет его по полу.

Системы электрического теплого пола работают с нагревательными кабелями. Они рассеивают тепло посредством излучения, эффективно и тщательно нагревая полы в вашем доме.

Системы теплых полов предназначены для поддержания приятного теплого пола в вашем доме, что идеально подходит для ходьбы босиком.Для достижения такого уровня тепла и комфорта температура земли никогда не должна превышать 28 ° C.

Есть два типа электрических теплых полов: классический и смешанный пол. Ниже мы подробнее рассмотрим оба.

Классический электрический теплый пол

Классический электрический теплый пол использует один нагревательный кабель для равномерного обогрева полов в вашем доме. Он работает по всему дому и подключается к электросети.Благодаря системе электрического теплого пола нагревательный кабель будет передавать равномерное приятное тепло по всем этажам в вашем доме посредством процесса излучения.

На самом деле, электрические полы с подогревом не только увеличивают теплоту полов в вашем доме. Он фактически согревает стены и потолок, а также предметы в комнатах вашего дома.

Системы электрического теплого пола устанавливаются относительно быстро и просто, что делает их популярным вариантом для ремонта дома.В целом, установка систем электрического теплого пола дешевле, чем установка водяного теплого пола.

Электрический теплый пол с накопительной или смешанной мощностью

Этот тип электрического теплого пола немного отличается от классического электрического теплого пола тем, что он накапливает тепло, выделяемое, когда оно не активно используется, чтобы восстановить его при последующем повторном включении .

Эти электрические системы теплого пола необходимо подключить к радиаторам в вашем доме или другим типам домашних излучателей тепла, чтобы обеспечить постоянное теплоснабжение вашего дома.

Системы теплого пола, работающие на горячей воде, обычно представляют собой низкотемпературные системы домашнего отопления.

Они работают через сеть водопроводных труб, установленных под всеми полами с подогревом в вашем доме, которые передают тепло от горячей воды, протекающей через них, к бетонному слою выше. Бетон эффективно сохраняет это тепло и передает его на поверхности пола по всему дому.

Эти трубы для горячей воды под полом работают как обычная система центрального отопления, как и более традиционные радиаторные системы.Вырабатываемое тепло можно использовать для нагрева горячей воды для домашних кранов, душевых и т. Д., А также для прямого нагрева полов.

Системы водяного теплого пола подходят для использования под такими поверхностями пола, как плитка, паркет, камень, мрамор и некоторые типы ковровых покрытий. Вам нужно будет проверить характеристики вашего напольного покрытия, чтобы убедиться, что он совместим с системой теплого пола — безопасность прежде всего!

Малоизвестный факт заключается в том, что водяные полы с подогревом можно использовать для охлаждения вашего дома и в самые жаркие месяцы года.В жаркую погоду вы можете использовать ту же систему, чтобы снизить температуру в комнатах вашего дома примерно на 5 ° C!

Хотя системы водяного теплого пола более дороги в приобретении и установке, чем электрические системы теплого пола, они в конечном итоге более экономичны, чем их электрические эквиваленты.

Здесь мы описываем основные преимущества и недостатки систем электрического и водяного теплого пола.

Преимущества

• Улучшенное самочувствие и домашний комфорт с отлично отапливаемыми комнатами по всему дому

• Практичная, невидимая и бесшумная система обогрева, полностью закрытая в половом покрытии вашего дома

• Ограниченное обслуживание с низкими годовыми затратами

• Системы теплого пола могут быть подключены ко всем типам систем центрального отопления дома (солнечной, электрической, геотермальной, дровяной, газовой и т. д.))

• Возможная экономия затрат на отопление по сравнению с традиционными системами отопления дома

Недостатки

• Не подходит для некоторых напольных покрытий (всегда проверяйте спецификации)

• Значительные начальные инвестиции в систему отопления (для систем водяного теплого пола затраты на покупку и установку выше)

Чтобы рассчитать, сколько вам будет стоить установка, обратите внимание на три ключевых фактора:

1.
