Угол наклона крыши из профнастила

Наклон крыши с профнастилом

По минимальному уклону мнения специалистов расходятся. Производители профилированного листа не рекомендуют делать угол наклона крыши профнастила меньше 12 градусов. Разработчики СНиПа допускают минимальный угол 8 градусов, а в исключительных случаях – 6 градусов. Меньше делать нельзя. Но такая кровля требуется только в тех случаях, когда крышу из профнастила нужно завести под другую кровлю.

Например, к дому с шиферной крышей была сделана щитовая пристройка с рубероидной кровлей. Со временем она пришла в негодность, и хозяева решили ее разобрать и построить новую, из газосиликатных блоков, с кровлей из профлиста. Вот ее-то и надо заводить под шиферную крышу дома, чтобы вода последовательно стекала с дома на пристройку, а оттуда – по водостокам. И тут возникает дилемма: сделаешь хороший, крутой скат кровли – будешь головой задевать потолок, поднимешь потолок на достаточную высоту – скат получается слишком пологим.

Приходится искать компромиссный вариант, хотя возможности для маневра здесь сильно ограничены.

Во всех остальных случаях минимальный угол интересует застройщиков чисто теоретически. На практике больше нужен оптимальный угол кровли, состоящий из нескольких составляющих. Большое значение имеет регион проживания, так как кровля, помимо собственного веса, подвержена еще двум значительным нагрузкам: снеговой и ветровой. Если толщина снежного покрова в вашей местности внушительная, угол ската крыши нужно делать больше, чтобы снег скатывался. Сразу оговоримся: на таких кровлях нужно обязательно ставить защиту от коварного снега: во время оттепели сугробы с крыш из профнастила съезжают, как с горки, и могут причинить травму.

Если в регионе часто дуют сильные или порывистые ветра, а осадков выпадает немного, скат кровли наоборот – нужно делать меньше, уменьшая парусность и ветровую нагрузку.

Как рассчитать угол наклона кровли из профнастила

Если крыша двухскатная, для расчета нам понадобится высота конька и половина ширины постройки.

К примеру, наш дом шириной 6 метров, высота от верха стены до коньковой доски 1,8 м. Теперь придется вспомнить общий курс геометрии и формулу тангенса угла: tgA=a:b. Считаем: tgA=3:1,8=1,67 В таблице Брадиса находим примерное значение угла наклона: 58-59 градусов. Можно округлить до 60.

Кстати, угол наклона кровли – тот редкий случай, когда «правило золотой середины» не работает. Профессиональные строители никогда не делают его 35-45º. Такая крыша и снег надолго задерживает, и ветровые нагрузки плохо переносит.

Угол наклона односкатной крыши из профнастила

Несмотря на то, что под такой кровлей, как правило, не планируют чердачных помещений, угол наклона необходимо все-таки выбрать больше 12 градусов. В противном случае, когда минимальный угол наклона односкатной крыши из профнастила составляет от 6 до 12 градусов, придется проводить дополнительные мероприятия.

Во-первых – делать сплошную обрешетку, с расстоянием между досками в 1 см, на случай их разбухания. Ведь с такой кровли снег не будет скатываться. Это потребует периодической его уборки с кровли, значит, она должна выдерживать еще и ваш вес.

Во вторых, придется делать больше нахлест на продольных стыках. Вдобавок все стыки: и продольные, и поперечные нужно промазать герметиком, лучше силиконовым. Иначе ветер будет загонять дождь под профлисты, да и снег при весеннем таянии или во время оттепели будет задерживать воду, и она также будет затекать через стыки.

Зато такая кровля хорошо защищена от механических воздействий, благодаря своей жесткости. Системе водоотведения тоже необходимо уделить должное внимание. После дождя на ней не должно быть остатков влаги, и тем более, грязи, а она обязательно будет копиться, следовательно, кровлю нужно периодически мыть, чтобы покрытие служило, как можно дольше.

Теперь вы знаете, как правильно рассчитать угол наклона крыши профнастила, и как грамотно определить оптимальный уклон ската, который зависит еще и от предназначения чердачного пространства. Если там задумывается мансарда, хочется, чтобы объем помещения был побольше. В этом случае разумно скат сделать ломаным, из двух частей. От конька – пологим, а вторую часть – к карнизу – более крутым. Такие кровли хорошо себя зарекомендовали, благодаря рациональному подходу к этому вопросу: и места много, и кровля функциональная.

Узнать подробнее о профнастиле!

Все статьи

Минимальный уклон кровли из профлиста — как высчитать угол наклона (видео, фото)

Профнастил – практичный, недорогой и долговечны материал, с помощью которого перекрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, производственных сооружений. Крыши из этого материала славятся надежностью и устойчивостью к коррозии. При условии правильного расчета и монтажа, такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно выбранный угол наклона крыши, от которого зависит эффективность отвода воды и схода снега с поверхности ската.

В этой статье мы расскажем про рекомендуемый и минимальный уклон кровли из профлиста, который обеспечивает уверенную гидроизоляцию сооружения.

Содержание статьи

Характеристика материала

Чтобы правильно выбрать угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Он изготавливается из прокатной рулонной стали толщиной 0,5-0,7 мм, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. С помощью мощного роликов на поверхности стального листа выдавливается трапециевидный или прямоугольный профиль.

Процесс профилирования увеличивает прочность и несущую способность этого кровельного материала. Различают 3 категории профлиста:

Стеновой. Эта категория профнастила изготавливается из наиболее тонкой стали и имеет небольшую высоту профиля. Стоит стеновой профилированный лист дешевле, а используется для обшивки стен, изготовления заборов и оград, сооружения крыш с небольшой площадью.
Несущий. Несущий профилированный лист снабжается дополнительными ребрами жесткости, которые увеличивают несущую способность материала. Он изготавливается из более толстой стальной заготовки, имеет высоту профиля до 114 мм. Он применяется для строительства гаражей, ангаров, устройства перекрытий и создания крыш с большой площадью и расстоянием между стропилами.

Универсальный. Универсальный профилированный лист обладает средними характеристиками, позволяющими использовать этот материал для выполнения большинства строительных задач. Этот вид покрытия маркируется буквами «НС»

Строение стального профилированного листа

Виды профилированного стального листа

Обратите внимание! Согласно строительным нормам для обустройства перекрытий в качестве кровельного материала допускается использование профлиста стенового, несущего и универсального типа, если высота профиля материала превышает 20 мм, а угол наклона крыши составляет не менее 8 градусов.

Факторы выбора уклона

Непрофессиональным строителям, незнакомым со строительным нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем сооружения и вкусом заказчика.

Однако, такой подход является грубой ошибкой, потому что на выбор этого важного показателя оказывают влияние факторы, которые можно условно разделить на 2 группы: технические и механические. К техническим факторам, которые учитывают, определяя угол наклона крыши из профнастила, являются свойства самого материала. К климатическим факторам относятся:

Определяя угол наклона крыши из профлиста, в первую очередь учитывают снеговую нагрузку. В регионах, где выпадает большое количество снега, делают конструкции с уклоном от 20-25 градусов, чтобы предотвратить образование снежной шапки на поверхности скатов.
Важным фактором, который учитывается в процессе проектирования кровельной конструкции, является количество выпадающих дождей. Чем больше в регионе строительства выпадает осадков, тем круче делают угол наклона крыши.

Также на уклон скатов из профлиста оказывает влияние ветровая нагрузка. Если в регионе строительства дуют сильные, порывистые ветра, то кровлю делают боле пологой, чтобы снизить парусность конструкции.

Минимальный уклон крыш из профнастила

Рекомендованные уклоны для разных кровельных материалов

Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в зоне строительства. После этого создается проект конструкции, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

Минимальный уклон

Согласно строительным нормам минимально разрешенный уклон крыши из профлиста составляет 8 градусов при условии монтажа сплошной или частой обрешетки. Однако, опытные кровельные мастера утверждают, что, соблюдая некоторые специальные условия, этот материал можно укладывать и на более пологие скаты.

Если угол наклона крыши меньше рекомендованного нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком. Различают 3 вида крыш из профлиста:

Малоуклонные. Если угол наклона крыши из профилированного листа меньше 14 градусов для повышения гидроизоляционных свойств покрытия горизонтальный и вертикальный нахлест увеличивают до 20 см, делают частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
Среднеуклонные. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила делается 15-20 см, что соответствует 1-2 волнам. Такой наклон скатов позволяет экономить средства на выполнение кровельных работ за счет увеличения полезной площади листа.
Крутоуклонные. Если уклон кровли превышает 30 градусов, при монтаже профнастила допускается минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила можно использовать решетчатую обрешетку с шагом до 25 см.

Определение угла наклона

Варианты использования профнастила

Учтите, что при настиле профилированного листа прослеживается четкая закономерность: чем меньше угол наклона скатов конструкции, тем больше необходим нахлест между листами, чтобы защитить крышу от протечек в стыках и срывания материала порывами ветра.

Зависимость вида обрешетки от уклона

Производственные постройки чаще всего перекрываются крышей плоского типа, хозяйственные – односкатного типа, а жилые – двухскатными, вальмовыми и четырёхскатными. В независимости от вида кровельной конструкции покрытие должно настилаться на надежное основание, которое выдерживает интенсивные нагрузки, равномерно распределяет вес профнастила. Уклон кровли из профнастила оказывает влияние на выбор типа обрешетки:

Если высота профиля материала не превышает 20 мм, а уклон крыши меньше 15 градусов, то для обеспечения надежной опоры монтируется сплошное основание и обрезной доски толщиной 2-3 см.
Если высота профиля больше 35 мм, а уклон кровли также меньше 15 градусов, допускается монтаж решетчатого основания, шаг между досками в котором составляет 30 см.
Если высота профиля 44 мм или больше, а уклон кровли превышает 15 градусов, для монтажа обрешетки используется обрезная доска толщиной 2-3 см, приколачиваемая с шагом 35-50 см.

Учтите, что любая кровля из профнастила, каким бы крутым не был угол наклона скатов, требует устройства водосточной системы, состоящей из водосточных желобов, воронок, труб, которая отвечает за сбор и перенос дождевой или талой воды в ливневую канализацию.

Размеры обрешетки

Требования у обрешетке в зависимости от уклона

Видео-инструкция

строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

И такое не редкость. Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном: все плюсы, минусы, рекомендации и тонкости строительства — здесь.

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и места крепления. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. Современные строительные фирмы и вовсе дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет.

Уклон крыши 8° соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Впрочем кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах. Все это — одно и тоже, разница только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

Плоскими называют такие крыши, угол наклона которых не превышает 5°.
Скатными — те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист должен быть уже снизу кровельного пирога – как перекрытие. Меняется принцип конструкции.

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Меньший вес покрытия.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее узнайте, какая здесь высота снежного покрова, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветрами. В этих местностях опасна так называемая парусность кровли. Вы слышали или видели, как иногда по полям «гуляют» сорванные мощным ветром поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. Теперь представьте себе возможные последствия, если у вас буквально сорвет часть крыши. Помните, какой самый главный недостаток профнастила? Парусность!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы снизить сопротивление ветра. Но и почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие уклона в этом случае тоже не вариант. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, её среднее значение – 23 кг/м, а снеговая — около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как известно, зимой бывает много. И такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну зиму на плоской кровле может скопиться снега весом с целую роту солдат. Никакие стропила такое не выдержат, а потому в районах со значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда в усилении стропил необходимости нет – осадки на таком покрытии уже не будут задерживаться, легко сползая вниз.

Вот карта, по которой вы сможете найти параметры для своей местности:

Для примера: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. Вот почему крыши домов в этом регионе всегда высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а в некоторых регионах его высота на кровлях иногда превышает больше метра. И хуже всего в этом случае приходится как раз кровле с минимальным уклоном.

Поэтому принимать решение, насколько малым делать угол крыши из профнастила, нужно взвешенно.

Первым делом обратите внимание, какие кровли у ваших соседей. Обычно они имеют почти одинаковый уклон, значение которого выведено опытным путем и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Но можно сделать проще. Вспоминаем школьный курс геометрии и считаем длину гипотенузы и катетов. Гипотенуза – это скат крыши, расстояние от конька до перекрытия – противолежащий катет, расстояние от середины перекрытия до нижней точки ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Другой, не менее распространенный, и верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину ширины здания, затем умножаем на 100.

Таким образом, уклон вашей крыши следует рассчитывать, исходя из четырех основных факторов:

Запланированного бюджета.
Предполагаемых снеговых нагрузок.
Среднего значения ветра.
Необходимости в полезном подкровельном пространстве.

И если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве.

Обычно минимальные уклоны крыши с усиленными стропилами делают у тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>гидроизоляция=>стропила=>утеплитель=>пароизоляция.

Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько бы минимальным не был уклон кровли, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. При этом нахлест листов (от 10 см до 20 см) необходимо закрепить стальными заклепками в верх волны. Рекомендуем сделать наложение в две волны.

Чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше остается полезная площадь материала:

В пределах 15-30° уклона нахлест делайте 15-20 см.
С углом 30° нахлест должен быть от 10 до 15 см.
Если угол наклона меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
При минимальном угле наклона 8° стыки между листами необходимо делать двойными, тщательно обрабатывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

минимальный угол наклона крыши навеса из профнастила, какой должен быть допустимый уклон

Содержание:

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

Опытные кровельщики рекомендуют обустраивать кровли с применением стального профилированного листа с углом наклона, составляющим не менее 20 градусов. Но данный совет относится в основном к объектам жилого фонда.

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
продавливание кровельной поверхности снежными массами;
увеличенные потери тепла через крышу;
деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

при угле уклона, равном 15 – 30 градусов -20 сантиметров;
при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Минимальный уклон кровли из профнастила: рекомендации и требования СНиП

Одним из основных параметров при характеристике крыши является угол наклона ее скатов относительно горизонтальной плоскости, или уклон. От величины этого показателя зависит целый ряд важных эксплуатационных и конструкционных особенностей кровли. Поэтому уклон выбирается не произвольным образом, а в зависимости от климатических условий местности, розы ветров, количества осадков, конструкции стропильной системы, кровельного покрытия и длины скатов. Мы рассмотрим такой кровельный материал, как профилированный стальной лист или профнастил, и минимальный уклон кровли из профнастила, рекомендуемый строительными нормами и правилами.

Уклон принято измерять в процентах или градусах, при этом соотношение между ними определяют по таблицам, 1° = 1.7%, но 45° = 100%.

При максимальном наклоне кровли снеговая нагрузка сводится к минимуму и дождевая вода отводится легко и быстро, но при этом многократно возрастает парусность крыши. При минимальных уклонах парусностью можно пренебречь, но требования к герметичности и водонепроницаемости кровли возрастают, также растет нагрузка, создаваемая давлением снега. Поэтому для разных материалов кровельных покрытий рекомендуют оптимальные и минимальные значения уклона.

Таблица соотношений градусов и процентов уклона

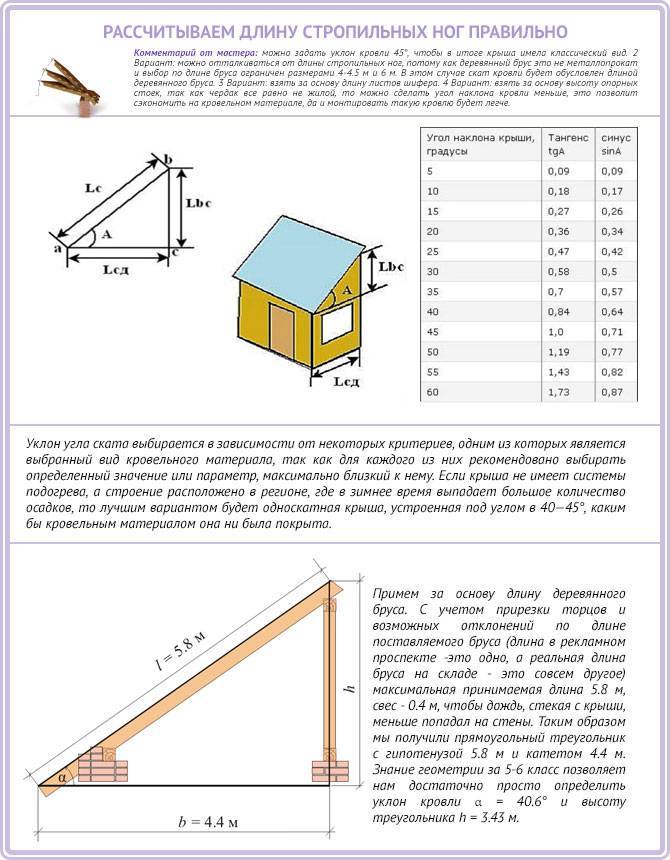

Для строителя, самостоятельно определяющего угол наклона скатов своей крыши, достаточно вспомнить азы тригонометрии. Итак, высота конька будет равна противолежащему катету, половина ширины перекрытия (ширины дома) или нижней затяжки будет равна прилежащему катету, длина ската — гипотенузе. Нам следует определить угол между гипотенузой (скатом) и прилежащим катетом (перекрытием).

Разделив высоту конька на длину стропильной ноги или ската, мы получим синус угла наклона. Далее по таблице или с помощью калькулятора можно легко определить его значение в градусах или процентах. Для определения угла можно использовать также косинус или тангенс. Это соотношения половины ширины перекрытия к длине ската или высоты конька к половине ширины перекрытия соответственно.

L – гипотенуза, H – высота конька, В/2 – половина ширины перекрытия

Существует и другой способ определения уклона крыши, который основан на том, что высоту конька (говоря про высоту конька, здесь и ранее имелось в виду расстояние от перекрытия до верхней точки пересечения стропил) делят на половину ширины перекрытия и умножают на 100. Далее уклон определяется по таблице.

Таким образом, при проектировании стропильной системы у нас есть две заданные величины: ширина дома и желаемый угол наклона. Далее с помощью простых тригонометрических функций вычисляем расстояние от перекрытия до конька и длину стропил.

Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.

Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от 1.035 м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

Чаще всего форма гофры — трапеция

Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.

Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.

Обрешетка для профлиста используется различная, чаще не сплошная

Строительные нормы рекомендуют делать уклон кровли из профнастила равным 20° или 36.4%. При этом минимальный уклон для промышленных и хозяйственных объектов с несущим профилем должен быть не менее 8° или 14.1%. Для жилых объектов и объектов, предназначенных для постоянного использования людьми, минимальный уклон принимается равным 10° или 17.6%.

При этом стоит учитывать, что с уменьшением угла наклона скатов увеличивается поперечный и продольный перехлест листов, т.е. уменьшается их эффективная площадь. При уклоне более 35° нахлест составляет не менее 150 мм, если угол наклона от 15 до 30 градусов — не менее 200 мм, если уклон не превышает 15° — нахлест не менее длины двух волн, при этом стыки следует обрабатывать силиконовым или тиоколовым герметиком. Необходима обработка как поперечных, так и продольных стыков.

Монтаж профнастила лучше доверить профессионалам

Профнастил — хороший строительный материал в соотношении цена/качество, кроме того, он неплохо смотрится и имеет в ассортименте широкую цветовую палитру покрытий. Однако очень важную роль играет качество его укладки и мастерство кровельщика, подборка материалов кровельного пирога, утеплителя и гидроизоляции. Поэтому доверять кровельные работы с профилированным листом, как и выбор самой кровли, необходимо только грамотным специалистам и опытным профессионалам с хорошими рекомендациями.

Минимальный угол уклона крыши из профнастила (профлиста)

Выбирая для кровельного покрытия профнастил, следует еще на этапе проектирования дома правильно выбрать угол наклона крыши. Пожалуй, именно рассчитать уклон кровли из профлиста является одной из наиболее ответственных и серьезных задач. Ведь данный параметр напрямую будет влиять на такие факторы, как объем полезного пространства на мансардном этаже, возможность выдерживать большое количество снежных масс и сильные порывы ветра. Можно сказать, что, планируя угол наклона кровли, исходить стоит не из эстетических качеств строения, хотя и они также будут влиять на конкретные параметры скатов, а, прежде всего, из ветровых и снеговых нагрузок в конкретном регионе. Однако, также следует понимать, что правил с точным значением даже ГОСТы и СНиПы не предлагают. Опираться же при расчетах стоит на минимальный угол наклона крыши из профнастила, который рекомендуют специалисты, а также производители кровельного покрытия. Конечно, для начала следует ознакомиться с правилами и нормами, которые действуют в строительной сфере.

Нормы и правила расчета угла наклона

Согласно СНиПам, профнастилом можно покрывать кровли, скаты которых имеют уклон от 10 градусов для жилых построек и не менее 8 градусов для строений хозяйственного назначения. Угол меньше данного значения не позволит осадкам скатываться свободно с крыши. В результате вода будет накапливаться на поверхности покрытия и проникать в подкровельное пространство. То есть кровля не сможет эксплуатироваться в подобных условиях длительный срок. Однако, производители профилированных металлических покрытий рекомендуют минимальный уклон кровли из профлиста делать не менее 12 градусов, и только при таком значении на материал будет сохраняться гарантия. При этом максимальные параметры уклона скатов не ограничены, они могут быть и более 80 градусов.

В зависимости от угла наклона, кровли могут быть плоскими, то есть с уклоном до 5 градусов либо скатными, соответственно более 5-8 градусов. Скатные в свою очередь подразделяются на 3 разновидности:

с уклоном от 20 до 25 градусов;
с углом скатов от 25 до 45 градусов;
с уклоном от 45 до 60 градусов.

Кровли, угол наклона которых находится в одном из 3 диапазонов, будут обладать идентичными свойствами. Следует иметь в виду, что на скатных кровлях выше параметр водонепроницаемости, чем на плоских, поэтому траты на гидроизоляцию здесь будут менее значительными. При необходимости возводить нежилой чердак, следует выбирать кровли с углом наклона от 25 градусов, если же требуется мансардный этаж, то кровля должна быть крутой, то есть с углом более 40 градусов. Как правило, идеальным значением сегодня считается скат с показателем 35-45 градусов. Конечно, это не значит, что уклон кровли из профлиста должен быть только таким, пользователи могут делать крышу и с минимальным наклоном скатов, но при этом следует понимать, что такие конструкции будут иметь определенные недостатки.

Особенности крыш с минимальным углом наклона

При строительстве дома или хозяйственной постройки совсем не обязательно угол наклона крыши из профнастила должен быть более 12 градусов. Данный параметр вполне может быть и минимальным. Однако, кровельные системы с небольшим уклоном могут иметь, как определенные достоинства, так и ряд недостатков. Рассмотрим сначала преимущества таких крыш.

Расход материала будет снижен, так как площадь кровли будет небольшой. Однако, стоит иметь в виду, что в погоне за качественной герметизацией расход даже может быть увеличен, так как нахлесты листов профнастила придется делать довольно большими.
Крыша будет отличаться минимальным весом, так как все используемые компоненты кровельного пирога будут иметь меньшую величину, а значит и массу.
Коньковый брус в такой конструкции не является необходимым, соответственно и вопросы, связанные с его утеплением и герметизацией, пользователей не коснутся.
Высокая ветроустойчивость.
Простой монтаж, особенно если это крыша с одним скатом простой конструкции, читайте подробнее: односкатная крыша из профнастила своими руками.

На этом, пожалуй, перечисление преимуществ можно закончить. Недостатки же такой кровли заключаются в следующем:

невозможно обустроить мансардный этаж (жилой чердак) либо вместительное чердачное помещение;
высокая вероятность попадания осадков в местах стыковки листов, а также коррозия металлических крепежных элементов в результате застаивания влаги;
большие снеговые нагрузки и необходимость самостоятельно убирать снежные массы, так как с плоских кровель снег не удаляется под собственным весом;
требуется усиленная стропильная система со сплошной обрешеткой под профлист, то есть конструкция, которая легко бы выдержала большие снеговые массы и прочие нагрузки;
выбирать профнастил требуется особо прочный (несущий), с дополнительным усилением профиля и высокой гофрой, например, с маркировкой Н-75.

В целом можно сказать, что наклон скатов может быть и небольшим, но, чтобы построить дом, в котором крыша будет отличаться высокой прочностью и долговечностью, придется тщательно поработать над стыковкой кровельных листов. То есть все щели, стыки, места крепления следует дополнительно загерметизировать специальным кровельным герметиком. Кроме того, ежегодно необходимо будет проводить техническое обслуживание с обновлением уплотнителя. Если же выбор был сделан в пользу кровельных систем с большим углом скатов, то есть более 45 градусов, то можно не волноваться за попадание осадков в стыки или за необходимость скидывать снег с поверхности покрытия. Также в этом случае можно использовать профнастил с минимальной высотой гофры. К достоинствам подобных крыш можно отнести то, что пользователям предоставляется большое помещение в подкровельном пространстве. Однако, следует учесть высокую парусность конструкции, необходимость обезопасить жильцов дома от внезапного падения снега (например, установить снегозадержатели на профнастил), а также сложность в возведении кровли.

Критерии выбора угла наклона крыши

Выбрать оптимальный уклон кровли из профнастила – не так легко. Ведь учесть следует не только свои предпочтения, но и многие внешние факторы. В частности, конкретное значение угла скатов будет зависеть от:

количества осадков в регионе – чем больше данный параметр, тем круче скаты, это позволит минимизировать давление на кровлю;
ветровые нагрузки – чем сильнее и чаще ветра, тем меньше уклон скатов, это поможет снизить парусность конструкции, иначе штормовые порывы могут снести крышу или сильно ее повредить;
при наличии мансарды угол требуется увеличивать;
хозяйственные постройки могут иметь минимальный уклон крыши.

Оптимальным значением при средних показателях снеговых и ветровых нагрузках может стать уклон в диапазоне от 20 до 45 градусов. Узнать, какие климатические особенности действуют в определенном регионе можно из специальных таблиц. Требования СНиПов по поводу ветровой нагрузки сводятся к тому, что при средних показателях ветра скат из профнастила должен составлять 35-45 градусов, а при сильном ветре уменьшиться до 15-25 градусов. Что же касается снежных масс, то здесь хоть и важен уклон, но внимание также стоит уделить и прочности используемого профнастила. Так как даже небольшой слой снега будет оказывать довольно сильное давление. Поэтому, если снеговые нагрузки в регионе высокие, то кроме повышения уклона скатов, так же стоит монтировать покрытие с усиленными характеристиками.

Видео по теме:

Таблица соотношений градусов и процентов уклона

L – гипотенуза, H – высота конька, В/2 – половина ширины перекрытия

Чаще всего форма гофры — трапеция

Обрешетка для профлиста используется различная, чаще не сплошная

Монтаж профнастила лучше доверить профессионалам

Минимальный угол уклона крыши из профнастила (профлиста)

Нормы и правила расчета угла наклона

с уклоном от 20 до 25 градусов;
с углом скатов от 25 до 45 градусов;
с уклоном от 45 до 60 градусов.

Особенности крыш с минимальным углом наклона

Расход материала будет снижен, так как площадь кровли будет небольшой. Однако, стоит иметь в виду, что в погоне за качественной герметизацией расход даже может быть увеличен, так как нахлесты листов профнастила придется делать довольно большими.
Крыша будет отличаться минимальным весом, так как все используемые компоненты кровельного пирога будут иметь меньшую величину, а значит и массу.
Коньковый брус в такой конструкции не является необходимым, соответственно и вопросы, связанные с его утеплением и герметизацией, пользователей не коснутся.
Высокая ветроустойчивость.
Простой монтаж, особенно если это крыша с одним скатом простой конструкции, читайте подробнее: односкатная крыша из профнастила своими руками.

невозможно обустроить мансардный этаж (жилой чердак) либо вместительное чердачное помещение;
высокая вероятность попадания осадков в местах стыковки листов, а также коррозия металлических крепежных элементов в результате застаивания влаги;
большие снеговые нагрузки и необходимость самостоятельно убирать снежные массы, так как с плоских кровель снег не удаляется под собственным весом;
требуется усиленная стропильная система со сплошной обрешеткой под профлист, то есть конструкция, которая легко бы выдержала большие снеговые массы и прочие нагрузки;
выбирать профнастил требуется особо прочный (несущий), с дополнительным усилением профиля и высокой гофрой, например, с маркировкой Н-75.

Критерии выбора угла наклона крыши

количества осадков в регионе – чем больше данный параметр, тем круче скаты, это позволит минимизировать давление на кровлю;
ветровые нагрузки – чем сильнее и чаще ветра, тем меньше уклон скатов, это поможет снизить парусность конструкции, иначе штормовые порывы могут снести крышу или сильно ее повредить;
при наличии мансарды угол требуется увеличивать;
хозяйственные постройки могут иметь минимальный уклон крыши.

Видео по теме:

Подводя итог, можно сказать, что рассчитать угол наклона односкатной крыши из профнастила или многоскатной не составит труда, если учесть требования ГОСТов и СНиПов, а также господствующие атмосферные условия. Кроме того, следует брать во внимание назначение постройки и свои эстетические предпочтения. Только кровли, построенные с учетом всех перечисленных параметров, прослужат долгий срок и при этом на протяжении всего периода эксплуатации сохранят свою высокую прочность и надежность.

Посмотрите еще статьи:

Угол наклона крыши для профнастила

Почему при разговоре о скатных крышах все время упоминается об угле наклона ее скатов? Вопрос на самом деле один из самых серьезных, потому что именно от этого показателя зависит качество отвода дождевых и талых вод. А ведь именно им в основном и противостоит крыша. То есть, многие конструкционные, да и эксплуатационные, особенности кровельной системы зависят именно от угла ее наклона.

Начнем с того, что определим, какие условия влияют на выбор этого показателя. Их не так много.

Природные условия региона. В основном это относится к объему выпадаемого снега зимой. Чем количество выпадаемого осадка больше, тем минимальный угол наклона должен быть тоже больше.
Технические характеристики кровельного материала. Есть материалы с шероховатой поверхность, на которых задерживается снег. К примеру, обычный шифер или битумная черепица. На них снеговой покров всегда толще, что может стать причиной обрушения кровельной системы. Для таких материалов лучше делать скаты крутыми, то есть, увеличивать уклон. А вот металлические кровельные покрытия типа металлочерепица или профнастил имеют гладкую поверхность. И снег на них не задерживается, если правильно подобрать угол ската.

Минимальный уклон для крыш из профнастила

С условиями выбора наклона скатной крыши определено. Но нас интересует именно профнастил, а с этим кровельным материалом заморочек намного больше. И вот почему?

Во-первых, сам профнастил – это большое разнообразие листов, которые друг от друга отличаются размерами волны и толщиною металла. Соответственно и подход к выбору должен основываться на этих показателях. Во-вторых, есть уже определенные стандарты, в которых специалисты определились точно с углами наклона. И вот что в СНиПах указывается. Чтобы вы поняли, что собой представляет угол наклона, посмотрите фото снизу.

Угол наклона имеет разные единицы измерения. Это может быть градус, проценты и соотношения. К примеру, один градус равен по правилам 1,7%, но при этом 45° — это все 100%. Теми же правилами определено, что для крыш из профнастила оптимальный вариант уклона ее скатов — 25°. Но это не минимальный размер.

Сам же угол можно подсчитать, зная параметры самой крыши. Для этого нужно замерить высоту кровли от потолочного перекрытия до конька, а также ширину между двумя фронтонами. Теперь оба значения можно вставить в формулу:

I=h(1/2)L, где

I – угол уклона ската;
h – высота кровли;
L – ширина.

Если конструкция кровли ломаная, то расчет усложняется, потому что придется учитывать каждый отдельный скат и вычислять среднее значение. Но сам угол наклона можно изменять, то есть, отходить от проектного расчетного значения. Для этого стоит только изменить высоту конька. Правда, в СниПах есть определенные нормы, которые обеспечивают надежность конструкции крыши. Нельзя вот так просто снизить или увеличить высоту кровли по своему усмотрению. Для этого используются коэффициенты. К примеру:

Если минимальный градус уклона крыши равен 5, то для высоты конструкции можно использовать коэффициент 0,8.
Для 15° — 0,26.
Для 25° — 0,47.
Для 30° — 0,59.
Для 45° – 1,0.
Для 60° — 1,78.

Минимальный уклон

Теперь, что касается минимального уклона кровли, покрытой профнастилом. В тех же СниП указано, что этот показатель для жилых и производственных зданий сильно разнится. Так, например, для жилых строений минимальный уклон будет 12°, для производственных 8°.

При этом специалисты обращают внимание на тот факт, что все крыши с углом наклона скатов меньше 12° обустраиваются с более жесткими требованиями. Особенно это касается герметизации стыков профнастила между собой и мест примыкания их к другим конструкциям и устройствам. Основная задача в данном случае – это устранить возможность появления протечек. Поэтому существуют строгие значения нахлеста листов профнастила между собой. А именно:

Если уклон ската меньше 12°, то нахлест профнастильных листов должен составлять 20 см, и при этом рекомендуется провести их герметизацию любыми возможными средствами. Чаще всего для этого используются специальные мастики или силиконовый герметик.
При уклоне 12-15° — нахлест составляет 20 см.
Угол наклона 15-30° — нахлест 15-20 см.
Больше 30° — нахлест 10-15 см.

Есть еще одна позиция, которая будет влиять на расходную статью строительства собственного дома. Это количество используемых пиломатериалов. Здесь связь вот такая. Если угол наклона скатов крыши минимальный, то нагрузки такая кровля будет испытывать максимальные. А это значит, что придется усиливать и стропильную систему, и обрешетку.

Обычно это делается путем уменьшения расстояния между стропильными ногами и элементами обрешетки. Или можно все это не делать, а использовать для сооружения материалы больших сечений. К примеру, использовать для обрешетки доски толщиною не 32 мм, а 50 мм. И первый, и второй вариант приводят к увеличению стоимости стройматериалов, а соответственно и самой крыши под профнастил. Правда, здесь придется учитывать и толщину листа. Чем толще лист, тем большую нагрузку он сможет выдерживать. Это же относится и к размерам волны профнастила.

Какой минимальный уклон крыши из профнастила выбрать для собственного дома? Будет ли стандартное минимальное значение самым лучшим вариантом? Вопросов много, давайте рассмотрим положительные и отрицательные стороны всех диапазонов, рассмотренных выше.

Начнем с минимального значения, то есть, с позиции 12-15°. В чем достоинства этой кровельной конструкции:

Простота самой крышной системы.
Минимальный расход по материальным затратам.
Простота монтажного процесса, с которым можно справиться и своими руками.
Высокая ветроустойчивость.

К недостаткам можно отнести:

Высокая вероятность попадания атмосферных осадков под кровельный материал.
Большая снеговая нагрузка зимой.
Обязательно необходимо будет чистить такую крышу от снега, к тому же вручную.
Обычно под такой крышей чердак и мансарду не строят.

Если минимальный уклон кровли выбран больше 45°, какие плюсы и минусы. К достоинствам такого уклона можно отнести:

Нулевую вероятность попадания воды в стыки листов профнастила.
Под кровлей можно организовать жилое или хозяйственное помещение.
Снег в зимний период на скатах залеживаться не будет, что снизит нагрузки на кровельную конструкцию дома.

И недостатки:

Для того чтобы снизить лавинообразное падение снега, надо будет установить снегозадержатели. А это очередные расходы.
Монтировать на такую крышу профнастил очень неудобно.
Повышается парусность конструкции.

Заключение по теме

Выбирая минимальный угол наклона крыши, покрытой профнастилом, для своего дома, необходимо учитывать достаточно большой список норм и требований. Но есть основные значения, на которые надо обратить внимание. И их использовать при выборе формы конструкции скатов. К примеру, высота волны профнастила 60 мм говорит о том, что этот кровельный материал будет отлично работать и на крышах с минимальным углом наклона, то есть, 8°. К тому же минимальный угол – показатель условный, потому что профнастил может устанавливаться даже на плоских крышах.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также их различия, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение.Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro и уклоне .

в виде отношения; и
дюймов на фут.

Шаг

Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета.В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 может быть выражен как шаг 1/12, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета равен 1/6.Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальные уклоны для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и требует использования инструкций производителя кровельного покрытия по установке.

Битумная черепица должна быть установлена на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
Металлическая черепица должна быть установлена на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
Рулонная кровля с минеральным покрытием должна быть установлена на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
Деревянная черепица должна быть установлена на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
Сборные крыши должны устанавливаться на уклонах кровли 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую вертикали при 12 единицах горизонтали. (Уклон 1%).
Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
- минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика внахлест
- минимальная крыша наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
- минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
Модифицированная битумная кровля должна быть установлена на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
Однослойная кровля из термореактивного материала должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
Жидкая кровля должна быть установлена на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
Фотовольтаическая черепица должна устанавливаться на кровлях с уклоном 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и держите ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.

Резюме

Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

Как определить уклон крыши для вашего дома

Мы постараемся помочь вам решить все основные вопросы, связанные с определением ската крыши для вашего дома.

Среди строительных работ нет более важных или менее важных процессов — если вы хотите построить прочный, качественный дом, значит, важно все. Один из важнейших вопросов, возникающих при строительстве крыши — , как определить уклон кровли .Процесс определения уклона крыши относительно уровня земли — один из важнейших этапов строительного процесса. Это довольно сложный процесс, и мы постараемся помочь вам разобраться в самом механизме и не ошибиться.

Вот 4 основных вопроса, которые необходимо решить при измерении уклона кровли:

давления,
цен,
материал,
методов.

Нагрузки на вашу будущую крышу

Во-первых, ваш враг №1 в строительном бизнесе — ветер.Чем больше угол наклона вашей крыши, тем больше сила сопротивления порывам ветра. Но также следует помнить, что слишком большой угол наклона может быть опасен даже для состояния вашей кровли. Например, нагрузки на крышу с углом наклона 45 градусов в пять раз больше, чем нагрузки на крышу с уклоном всего 11 градусов. Однако угол не должен быть слишком маленьким, чтобы сделать хорошую работу — в этом случае может возникнуть опасность, что крышу выбьет сильный порыв ветра.

Во-вторых, следует помнить о разных типах осадков. Чем больше угол наклона, тем лучше тает снег и выпадает дождевая вода. Угол наклона 45 градусов может обеспечить полное схождение его осадков в виде дождя или снега. Причем, чем больше угол ската крыши, тем лучше она протекает, потому что большой уклон снижает вероятность попадания воды на стыки материалов, покрывающих вашу кровлю.

Проверка и анализ вышеуказанных факторов поможет вам понять, как правильно измерить уклон крыши.Например, для регионов, где часто дуют сильные ветры и смерчи, профессионалы рекомендуют делать уклон кровли около 15-20 градусов, но в регионах, где ветры слабые или почти отсутствуют, допустимо строительство уклона кровли около 35-45 градусов.

Умеренные цены

Еще один важный фактор, который, несомненно, стоит учитывать, — это тот факт, что с увеличением уклона вашей крыши автоматически увеличивается и площадь вашей крыши, так что это имеет большое влияние на стоимость кровельного покрытия.Например, крыша с углом наклона 60 градусов обойдется вам вдвое дороже, чем относительно плоская крыша.

Если вы хотите узнать, как определить уклон крыши с максимальной экономией денег, учитывайте два следующих фактора:

Строительная масса дома
Средние снежные массы в вашем регионе

Выбор материала

При выборе материала для покрытия крыши руководствуйтесь следующими рекомендациями:

Если вы рассчитали, что уклон вашей крыши примерно 3-10 градусов, рациональнее использовать покрытие, состоящее из гравия или крупной каменной крошки.
Если уклон вашей крыши составляет около 10 градусов и выше, настоятельно рекомендуется использовать гидроизоляционное покрытие на битумной основе с верхним слоем грубого материала.
Если вы планируете строительство вальмовой крыши с углом наклона не более 20 градусов, лучше использовать гофрированное или мелованное покрытие с добавлением асбеста. В этом случае особое внимание следует уделить стыкам.
Если угол наклона не превышает 60 градусов, смело используйте стальной или медный лист для кровельного покрытия.Как и в предыдущем случае, особое внимание следует уделить суставам.

Совет профессионалов

Чтобы ваша работа была успешной на 100%, помните следующие правила:

Угол ската крыши должен быть равен отношению высоты конька крыши к половине его начала.
Уклон вашей крыши должен быть не менее 1%. Если ваша крыша сделана из металлических свай или листов асбеста, которые довольно волнистые, вам следует сделать дополнительную герметизацию стыков.
Также важно учитывать расположение дренажа.
Специалисты рекомендуют делать угол для двускатной крыши не менее 20-45 градусов, а для скатной — около 20-30 градусов. Допуск кровельного материала в этих расчетах должен составлять 1-1,5 фута.
Не торопитесь для правильных расчетов, делайте все аккуратно, ведь это отразится на качестве вашей будущей жизни!

Рациональное использование всех вышеперечисленных советов поможет вам построить прочную крышу, которая будет служить вам десятилетиями.Иногда экономия превращается в жадность, и в этом случае не стоит удивляться, если капли дождя упадут вам на лицо, когда вы однажды ночью будете в постели.

Мы надеемся, что эти советы помогут вам ответить на вопрос , как определить уклон крыши .

Справочник по кровельным откосам и кровельным материалам

При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR.Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.

Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Скат крыши может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон кровли ниже определенного соотношения, вам может потребоваться установить другой тип кровли — например, рулонную кровлю или металлическую кровлю со стоячим фальцем.

Что такое скат крыши

Шаг описывает угол, наклон или наклон вашей крыши.

Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной косой чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.

Числитель: Числитель, или первое число, относится к вертикальному измерению (высоте) крыши.
Знаменатель: Знаменатель или второе число обозначает горизонтальный размер (длину) крыши. Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя основная математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. Знаменатель остается 12.

Пример

Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4.Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три. Таким образом, уклон крыши составляет 6:12.

Как рассчитать шаг крыши по коэффициенту

Наклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.

Пример: соотношение 5:12 или 5/12

Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 5 футов по вертикали.

Пример: соотношение 8:12 или 8/12

Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.

Для большинства домашних стилей уклон крыши находится в диапазоне от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4 / 12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).

Скаты и кровельные материалы

Очень низкие скаты крыши:.С 25 декабря по 12 марта

Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах. В современных домах, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоских кровель, наиболее подходящим для таких пологих крыш, относятся:

Застроенная кровля: Современная форма этого типа кровли, которую иногда называют гудронно-гравийной или BUR, состоит из чередующихся слоев битума и армирующей ткани.
Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется нагревателем во время установки.
Резиновая мембрана: EPDM (сокращение от этилен-пропилендиенового мономера) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.
Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе в приподнятые швы. Их можно использовать на крышах с уклоном до.25/12. Они также используются на более крутых крышах.

Низкие уклоны крыши: 2,5 / 12 — 19/12

Глиняная или цементная черепица может использоваться на кровлях с широким диапазоном уклонов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.

Нормальный или средний уклон кровли: 4/12 — 20/12

В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам кровли.Эта черепица подходит для шага от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.

Склоны для высоких крыш: 5/12 — 12/12

Деревянная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены протечкам. Деревянная и сланцевая черепица не соединяются так плотно, как другие виды черепицы.

Очень высокие скаты крыши: 18/12

Крыши домов викторианской эпохи часто были под острым углом с крутым уклоном. Подумайте о старом доме с его высокими вершинами, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а его наклон достигает 18/12.

Обзор кровельных материалов

Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, вы не должны выходить за нижний предел рекомендации.

Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.

Встроенный (BUR): от 0,25 / 12 до 3/12
Кровля Torch-down: от 0,25 / 12 до 3/12
Резиновая мембрана: от 0,25 / 12 до 3/12
Металл со стоячим швом: от 1/12 до 19/12
Глиняная или цементная плитка: 2.С 5 декабря по 19 декабря
Битумная (композитная) черепица: от 4/12 до 20/12
Деревянная и шиферная черепица: 5/12 — 12/12

Практическое руководство с примерами и изображениями

Несколько лет назад, когда я строил свой первый сарай, я думал, что скат крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предполагал, что подойдет любой уклон крыши, отталкивающий воду.

Однако после работы над многими проектами навесов я пришел к выводу, насколько критичным может быть наклон односкатной крыши для конструкции.Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Более низкий шаг также имеет преимущества, прежде всего в том, что он использует меньше материала. Ниже мы подробно рассмотрим преимущества различных полей и почему они могут работать или нет для вашего следующего набора планов сарая, независимо от того, строите ли вы крошечный дом или садовый сарай.

Что такое скат крыши?

Уклон кровли — это измерение крутизны кровли.Уклон крыши, также известный как уклон крыши, измеряется путем подъема через пробег. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтальной длины, то наклон вашей крыши выражается как 4:12.

Коэффициент — это наиболее распространенный способ обозначения уклона крыши или уклона крыши, но возможны и градусы. Угол наклона 4:12 составляет около 18,5 градусов, но не совсем так. Вы также можете разделить прибавку к пробегу, умножить на 100 и получить процентное значение. Таким образом, шаг 4:12 будет иметь уклон 33%.

Тем не менее, средний пробег более эффективен и понятен среднему мастеру.Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона крыши отлично подходит для расчета уклона односкатной крыши.

Помните, скат крыши нужен не только для эстетики. Наклон вашей крыши жизненно важен, помимо прочего, как влагозащитный барьер, а слишком плоская крыша потенциально может привести к обрушению вашего сарая. Кроме того, чем мельче уклон, тем больше вам нужно учитывать влагостойкие кровельные материалы и стяжка.

Другая проблема заключается в том, что чем круче уклон крыши, тем больше потребуется кровельного материала, от каркаса до обшивки. Площадь поверхности крыши увеличивается с увеличением уклона, и вам придется соответствующим образом рассчитать бюджет при планировании конструкции односкатной крыши.

Виды откосов крыш

Давайте подробнее рассмотрим преимущества и недостатки крыши с разным углом наклона. Посмотрите ниже, чтобы увидеть преимущества и недостатки различных типов уклона кровли.

Важно помнить, что скат крыши не обязательно должен относиться к двускатной крыше — это также может быть односкатная крыша, соляная коробка или другой тип кровли с плоской поверхностью.

Малогабаритная крыша

Низкоскатная крыша — это любая крыша с уклоном 3:12 или меньше. Многие кровельные черепицы не позволяют укладывать их на крыши с таким уклоном. Чаще всего в качестве кровельного материала используют рулонные мембраны, которые используют тепло для склеивания швов.

Плюсы

Использует наименьшее количество рубероида
Простой доступ и установка

Минусы

Не выдерживает больших нагрузок
Битумная черепица часто не подходит для неглубоких крыш

Среднескатная крыша

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши.Это также самые распространенные скаты для односкатных крыш. Опять же, самое важное — это погода. Используйте удобный инструмент, например, калькулятор снеговой нагрузки, чтобы определить, выдержит ли ваша крыша вес снега, в зависимости от его уклона.

Кроме того, если вы используете сборные фермы, вы не сможете выбрать уклон вашей крыши. Такие фермы, купленные в магазине, часто имеют размер 4:12. Фермы навесов ничем не отличаются, а сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Плюсы

Сборные фермы — опция
Можно использовать любой кровельный материал

Минусы

Все еще слишком мелко для некоторых климатов
Работать на крыше сложнее, чем на неглубокой крыше

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не иметь самую крутую крышу из возможных? Он с легкостью оттолкнет любую погоду, и скопление снега не будет проблемой.Проблема с очень крутой крышей в том, что если что-то пойдет не так, будь то протечка или недостающая черепица, то ее будет очень трудно достать и заменить.

Кроме того, для уклона крыши более 9:12 потребуется гораздо больше кровельного материала, чем для крыши 3:12. Затраты на кровельный материал могут увеличиться в спешке, и разница в площади поверхности и конструкции крыши между неглубокой и крутой крышей значительна.

Но не обманывайте себя, крутая крыша — отличная защита от непогоды.Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения или другого рабочего места.

Плюсы

Дополнительное внутреннее пространство
Отличный вариант защиты от атмосферных воздействий

Минусы

Требуется больше материала = дороже
Сложные в ремонте крутые крыши

Факторы, влияющие на наклон односкатной крыши

Есть масса причин, которые следует учитывать при строительстве односкатной крыши, и первая должна учитывать безопасность всего, что будет в вашем сарае.Удобство и внутреннее пространство — это здорово, но если все в вашем интерьере промокло от протечек, то не имеет значения, насколько красиво выглядит ваша крыша.

Погода

Живете в пустыне? Плоская крыша или крыша с низким скатом может быть именно тем, что вам нужно. Или ваш климат более тропический? В этом случае вам, вероятно, понадобится традиционная скатная крыша 4:12 или около того. Живете в Канаде? Лучше немного приподнять скат крыши, чтобы учесть ведра со снегом, которые вы получаете каждую зиму.

Плоские крыши не очень любят влагу.Их легко построить и это самый дешевый вариант, но вода может сидеть сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но при этом достаточно мелкий, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, подумайте о ветре в вашем районе. Обычны ли большие порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается воздействию ветра.Крутая крыша очень восприимчива к сильным ветрам, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается сильным ветрам.

Давайте посмотрим, что нужно учитывать при заснеженной местности, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, который я связал выше, введите данные, относящиеся к вашему навесу и размеру крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем районе.

Поймите, что снег в одной местности сильно отличается от снега в другой. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты много снега, но он обычно очень светлый. Давление на квадратный дюйм влажного снега может быть до 8 раз больше, чем у легкого снега на той же территории.

Еще одно соображение — лед. У льда может быть вдвое больше фунтов на квадратный дюйм, чем у влажного снега на той же территории. Если вы собираетесь отапливать сарай, то на крыше будет скопление льда.Если вы решили обогреть сарай, начните с утепления потолка. Если вы этого не сделаете, вы можете использовать кабель для удаления льда с крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снега, подумайте о снегопадах на вашей крыше. Они предотвращают падение снега большими листами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества непосредственно вокруг сарая. Снежные щитки могут быть либо пластиковыми щитами, ввинченными непосредственно в крышу, либо серией металлических стержней, которые проходят по всей длине крыши рядом с карнизом.

Кровельный материал

Тип кровельного материала зависит от уклона вашей кровли. Один из крупнейших производителей битумной черепицы предлагает не использовать его битумную черепицу на любом шаге 2:12 или меньше.

Должно быть очевидно, что черепица не подойдет для плоской кровли. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Битумная черепица работает на крутых крышах, но лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны — от ¼ ”: 12 и выше. Металлические кровли тоже имеют швы, но многие производители рекомендуют соединять свои панели саморезами с герметиком. Это обеспечивает герметичное уплотнение между всеми зазорами. Кроме того, швы часто приподняты как минимум на 2 дюйма от поверхности крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон, который вы могли бы пойти с металлической крышей. Эксперты рекомендуют минимум полдюйма, чтобы обеспечить защиту от атмосферных воздействий внутри вашего сарая.

Помните, металлочерепица дороже черепицы. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить как минимум втрое (или более) стоимость черепицы для той же площади поверхности.

Местные правила

Как и в случае любого проекта строительства навеса, я настоятельно рекомендую проконсультироваться с местными строительными нормативами или строительным инспектором, прежде чем выбирать уклон крыши. Скорее всего, ваш местный кодекс будет устанавливать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на конструкцию.

Кроме того, местные нормы и правила предусматривают использование мембраны или битумной бумаги для использования под внешним слоем кровли. Если вы строите чердак или крошечный дом, то кодекс может диктовать использование подкладочного материала под жилым помещением.

Вентиляция

Правильная вентиляция в вашем сарае имеет решающее значение для поддержания движения воздуха и предотвращения появления плесени или грибка любого типа. Кроме того, если вы планируете использовать сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания дыма.

Любая скатная крыша со свесом — карнизом — позволяет легко проветрить сарай. Простая установка потолка под навесом односкатной крыши позволяет воздуху входить и выходить, создавая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия в любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера сарая.

Плоскую крышу вентилировать труднее, так как нет выступов с крыши и фронтонов для вставки вентиляционных отверстий в стене. Если вы планируете иметь плоскую крышу, подумайте о том, чтобы вместо вентиляционных отверстий было несколько окон.

Дополнительные элементы навеса

Есть и другие особенности односкатной крыши, которые следует учитывать при проектировании сарая. Давайте взглянем.

Сарай Лофт

Если вы хотите сделать магазин и жилое пространство в своем новом сарае, подумайте о крутом склоне и расположите чердак на чердаке. Чем круче подача, тем больше у вас будет запас хода. Фронтонные концы позволяют ставить окна, а использование стропильных конструкций может красиво открыть внутреннее пространство крыши.

Слуховое окно

Это окна, которые кажутся «торчащими» из-под крыши.Мелкий шаг не может выдержать слуховое окно просто потому, что внутреннее пространство делает невозможным слуховое окно. У вас должен быть скат крыши, который давал бы вам хотя бы высоту окна, а затем и немного.

Слуховое окно, таким образом, используется только с более крутыми наклонами, которые имеют полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то место, которое в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве навеса учитывайте разные конструкции крыш, но помните, что уклон — это скат — будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль будет другим.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, самый универсальный тип односкатной крыши и самый распространенный, поскольку она может выдерживать любой тип склона. Сарай соляной коробки — это фронтон, который простирается дальше, включая крытую веранду спереди или сзади.

Навес также универсален, но имеет только одну поверхность крыши. Вы не стали бы использовать навес для очень крутой скатной крыши, потому что это потребовало бы, чтобы вы построили стену с одной стороны вашего навеса для хранения до значительной высоты.

Крыши Gambrel состоят из четырех стропил, по два с каждой стороны. Каждый срезан под углом 45 градусов, образуя четыре грани с одинаковым шагом. Двускатные крыши мало отличаются друг от друга, что упрощает их строительство. Двускатная крыша хорошо отталкивает погоду, а особенно снег. Однако используют значительное количество рубероида.

Наконец, вальмовая крыша — это двускатная крыша, имеющая плоскую переднюю часть на одном или обоих концах. Это скорее эстетические особенности, чем практичные, потому что шатровая крыша уменьшает внутреннее пространство вашего сарая, одновременно увеличивая сложность конструкции крыши.Шатровая крыша требует среднего ската, чтобы быть практичной, так как шатровая крыша на неглубокой крыше будет едва заметна.

Как определить уклон крыши сарая

Определить уклон односкатной крыши для большинства людей так же просто, как найти в Интернете калькулятор уклона крыши. Однако мы рассмотрим, как сделать это самостоятельно, не требуя от вас знания математики.

Как рассчитать шаг односкатной крыши по формуле

Рассчитать уклон крыши несложно. Помните, что уклон рассчитывается как высота — или подъем — уклона крыши более чем на 12 дюймов по горизонтали.Следовательно, если ваша крыша поднимается на 4 дюйма в течение 12 дюймов горизонтального пробега, то уклон вашей крыши составляет 4:12.

Построить новую односкатную крышу с желаемым уклоном так же просто, как научиться пользоваться квадратом скорости. Как указано в видео, квадраты скорости имеют полезную маркировку от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 будет 2:12 и так далее. Выровняйте стержень на одном конце стропила в углу. Затем поверните квадрат, пока желаемый шаг не совпадет с верхним краем стропила.Сделайте свою линию.

Проделайте это с другим концом. Затем вы используете квадрат скорости и такое же число шага, чтобы разрезать стыки «птичьего рта» — узнайте, как это сделать, из моего руководства по обрамлению односкатной крыши.

После того, как вы закончите срезы, вы не только рассчитали уклон крыши, но и сконструировали стропила, подходящие для вашего сарая с желаемым уклоном.

Теперь предположим, что вы хотите построить сарай 8 × 10 с двускатной крышей. Так как конек нашей двускатной крыши будет проходить по всей длине сарая вниз по центру, у нас остается примерно 4 фута по горизонтали от конька до внешнего края сарая.

Вы хотите, чтобы выступ фронтона составлял 2 фута. Это дает нам превышение диапазона 2 ’: 4’. Проблема в том, что шаг измеряется не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5: 1.

Затем умножьте оба числа на 12. Получается 6:12. И вот ваша подача.

Хотя ваш скоростной квадрат может приблизительно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы определить степень вашего шага, разделите подъем на разбег.Так что для нас это 2/4, что равняется 0,50. Затем с помощью научного калькулятора найдите арктангенс 0,5, который на вашем калькуляторе будет выглядеть как атан (0,5).

Определить процент уклона вашей крыши несложно, если вы знаете высоту своей крыши. Используя наши предыдущие размеры, уравнение (подъем / спуск) x100 = процент уклона вашей крыши. В нашем примере это будет 2/4 x 100 = 50%.

Как рассчитать высоту ската крыши

Если вам нужно выяснить, какой высоты будет ваша коньковая доска, то вам нужно знать ширину навеса.Если это 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложная математика или, я предпочитаю, простая диаграмма, подобная этой. Умножьте уклон крыши на коэффициент продольного хода и вуаля, вы получите высоту ската крыши от стеновых пластин до низа коньковой доски.

Как определить длину стропил

Вам также нужно будет найти длину вашей крыши от карниза до конька, также известную как длина стропил.2 = х. Ответ: 20. Но вы должны извлечь квадратный корень из 20, чтобы найти длину, и в итоге получится около 4,5 дюймов.

Как найти существующий скат крыши

Иногда нам необходимо знать существующий уклон крыши для установки нового кровельного материала или для проверки здания. Вот несколько способов легко найти уклон крыши существующего сарая.

Использование 48-дюймового плотнического уровня и измерительной ленты

Поднимитесь на крышу и положите один угол уровня на крышу, затем поднимите его так, чтобы он был на уровне земли.Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от того места, где уровень встречается с крышей. Измерение от крыши до нижней части уровня — это подъем на 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — вот и ваш пробег. Для подъема знайте, что виниловый и вагонный сайдинг обычно имеет 4-дюймовую «экспозицию» до того, как следующий слой начнется выше и ниже него. Найдите выступ, перпендикулярный тому месту, где начинается крыша, у боковых стен двускатного конца сарая.

Следуйте за этой экспозицией до центра вашего навеса и подсчитайте количество экспозиций, пока не дойдете до гребня. Умножьте на 4, затем разделите на 12. У вас есть подъем в ногах.

Использование квадрата обрамления

В готовом сарае возьмите лестницу и поставьте ее на наклон одного конца линии крыши. Используя небольшой уровень на плоском конце вашего каркасного квадрата, приставьте точку поворота к краю крыши и выровняйте квадрат и выровняйте его до горизонтального положения с землей.Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если сарай еще не закончен, просто прислоните скоростной угольник к каркасу крыши, например к балке, и повторите тот же метод.

Калькулятор шага односкатной крыши

Знание того, как рассчитать уклон, подъем, уклон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона крыши может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные домашние мастера используют этот инструмент, чтобы сверить свои измерения со своими собственными, и я бы посоветовал иметь этот инструмент поблизости, когда вы в следующий раз будете строить односкатную крышу.

Заключение

Надеюсь, это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши. Помните: если вы не уверены в своих расчетах, в Интернете есть масса инструментов, которые помогут вам проверить свои измерения.

Пожалуйста, не стесняйтесь оставлять мне комментарий, если у вас есть какие-либо другие вопросы по статье или если у вас есть какие-либо советы и рекомендации по поиску ската крыши, которые я здесь не упоминал.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Коэффициенты уклона кровли. Все, что нужно знать

Надежность любого здания, а также комфорт проживания в нем зависят, прежде всего, от качества его кровли.

А одним из критериев качества кровли является ее уклон.

Так как это зависит от его размеров и количества рубероида, выбор угла уклона и его предварительные расчеты производятся перед покупкой выбранного рубероида.

Что на это влияет

В зависимости от величины ската скатов крыши зависит специфика эксплуатации кровли.

Принято выделять 4 типа крыш:

высокая, с углом наклона 45-60 градусов;
скатные крыши, с углом от 30 до 45 градусов;
пологий, с углом наклона 10-30 градусов;
квартира. Уклон 10 градусов и меньше.

На выбор размера этого параметра влияют, прежде всего, природные факторы, характерные для данной местности.

Ветровая нагрузка

Самый сильный ветер оказывает наибольшее давление на высокие крыши.

Потому что эти крыши имеют очень большую площадь из-за большого угла наклона.

Большая площадь поверхности обеспечивает очень высокую скорость плавания.

Соответственно нагрузка на всю стропильную систему очень велика.

А если вы решили сделать высокую крышу с очень большим уклоном, стоит позаботиться еще и об очень прочном основании.

Однако в районах с сильным ветром устраивать плоскую крышу небезопасно.

В этом типе кровли нижняя часть ската будет испытывать сильное давление при сильном ветре.

А если анкерное крепление крыши ослабить, всю конструкцию можно сломать.

Поэтому в районах с частыми сильными ветрами рекомендуется устраивать скатные крыши с уклоном 25-30 градусов.
При слабом ветре уклон кровли может составлять 30-45 градусов.

Снеговая нагрузка

Если в холодное время года на участке, где строится дом, идет сильный снегопад, следует соорудить крышу с большим углом наклона.

В данном случае высокая крыша вне конкуренции.

На крышах с большим уклоном снег долго не задерживается.

Вот почему во всех странах Северной Европы крыши на зданиях очень высокие (Швеция, Финляндия, Норвегия и т. Д.).

Чем меньше угол наклона крыши, тем дольше снег будет оставаться на скатах.

Чем больше вес, тем меньше будет влияние на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, немного снега на крыше — это неплохо.

Обеспечивает дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы не рассчитана на большие нагрузки, могут возникнуть большие проблемы.

Уклон выбираем в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовались только два вида кровельных материалов: черепица и шифер.

На сегодняшний день кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики, что необходимо учитывать при расчете необходимого значения угла наклона.

Ведь может случиться так, что понравившийся материал по своим параметрам просто не подходит.

Минимальный угол

Существует понятие минимального значения этого параметра.

Этот параметр отличается для каждого материала.

А если полученный в результате ваших расчетов угол уклона меньше минимального значения для выбранного вами рубероида, то его нельзя использовать для устройства кровли.

В будущем может возникнуть масса проблем, если вы нарушите это правило:

Для любого сборного кровельного материала, такого как черепица или шифер, минимальный уклон составляет 22 градуса.Именно при таком значении на стыках не скапливается влага и влага не просачивается в кровлю;
Угол наклона рулонных материалов (толь, бикрост и др.) Зависит от того, сколько слоев вы планируете уложить. Если есть три слоя, уклон может составлять 2-5 градусов. Если есть два слоя, уклон следует увеличить до 15 градусов;
Производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол наклона 12 градусов. Профнастил можно использовать и на меньшие значения, но в этом случае необходимо проклеить стыки листов герметиком;
для металлочерепицы значение этого параметра 14;
для ондулина значение 6 градусов;
Минимальный уклон мягкой черепицы составляет 11 градусов.Но обязательное условие — сплошная планка;
для мембранных кровельных покрытий жестких требований к минимальному значению этого параметра нет.
Речь идет о минимальных значениях.

Чтобы не покрывать всю крышу зимой.

Теперь об оптимальных значениях…

Если в регионе часты дожди и снегопады, оптимальной крышей будет крыша с углом наклона 45 — 60 градусов.
Ведь нужно как можно быстрее снять с крыши груз воды и снега.

Потому что прочность стропильной системы не бесконечна.
А благодаря большому уклону крыши дождь и снег уйдут максимально быстро.

Минимальный шаг крыши (каждый кровельный материал)

См. Другие темы кровли

Связанные страницы :

Общие стандарты минимального шага крыши

Минимальный уклон крыши, разрешенный кодом для любого типа крыши, составляет ⅛-дюйм -12, применимо только к системам кровли из каменноугольной смолы.

Для всех остальных материалов для плоских крыш требуется минимальный уклон-к-12, поэтому плоские крыши правильно известны как «пологие» крыши.

Кровельная черепица с асфальтовым покрытием имеет минимальный уклон 2 из 12 с двойным нанесением подкладки и 4 из 12 в противном случае. Для большинства других скатных кровельных материалов , таких как глиняная черепица или металлические панели, требуется минимальный уклон от 2½ дюймов 12 до 4 дюймов 12.

Прочтите, чтобы узнать больше о требованиях к уклону крыши, или прокрутите до конца, чтобы увидеть таблицу со всеми различными типами кровли.

Об этой таблице минимального уклона крыши

В следующей таблице показан минимальный требуемый (допустимый) уклон крыши для каждого типа кровельного материала, указанного в коде.

Приведенные здесь значения (за исключением соломы) взяты из типового Международного строительного кодекса, который составляет основу почти всех строительных норм в Соединенных Штатах.

Хотя многие юрисдикции принимают исправленную версию кодекса, поправки редко связаны с уклоном крыши.Тем не менее, нет никакой гарантии, что они этого не сделают, поэтому вам всегда следует уточнять у местного органа по соблюдению нормативных требований на случай, если в кодекс внесены местные поправки, влияющие на требуемый минимальный уклон крыши.

Рекомендуемый минимальный уклон крыши

Конкретные кровельные материалы могут иметь разные рекомендуемые минимальные уклоны; всегда проверяйте листы технических данных производителя на предмет того, какой продукт вы собираетесь использовать, и всегда следуйте инструкциям производителя по установке.

Если кровельный материал установлен на крыше с уклоном меньше указанного производителем, аннулирует гарантию .

Это особенно важно, на что следует обращать внимание при использовании металлических кровельных материалов, таких как металлочерепица со стоячим фальцем, у которых есть множество профилей, методов крепления и стилей шва / нахлеста / стыка, которые могут повлиять на рекомендуемый уклон.

Минимальный рекомендуемый производителем уклон или уклон иногда бывает круче минимума, требуемого нормами для конкретного кровельного материала.

Терминология для металлических кровель: знайте, прежде чем делать покупки

Примечание: Очень важно понимать терминологию любого предмета, по которому вы хотите получить практические знания. Мы перечислили специальные слова и их определения ниже, а также включили рисунки, чтобы проиллюстрировать многие из этих терминов.

Стили крыш

Условия кровли

Batten: Также называется Purlins, см. Purlin или Purloin.Рейка или обрешетка могут быть деревянными полосками 1 ″ x2 ″ x4 ′, прибитыми к крыше или стропилам, на которых крепится кровля. В некоторых случаях они также представляют собой стальные отрезки шириной около дюйма или около того, с приподнятой серединой, к которой крепится металлическая кровля. Иногда его называют «шляпным каналом» из-за его формы. Рейки или прогоны прикрепляются к настилу крыши, чтобы обеспечить надежное основание для крепления кровельных материалов, потому что многие OSB (листы ДСП, похожие на фанеру) не удерживают винты должным образом.

Герметик: Для заполнения шва мастикой или асфальтным цементом для предотвращения утечек.
Меловая линия: линия, нанесенная на крыше натянутой веревкой или шнуром, посыпанным мелом. Используется для выравнивания.

Класс «A»: Наивысший рейтинг огнестойкости для кровли. Указывает, что кровля способна противостоять сильному воздействию огня, исходящего от источников за пределами здания.

Класс «B»: Рейтинг огнестойкости, который указывает, что кровельные материалы способны выдерживать умеренное воздействие огня, исходящего от источников за пределами здания.

Класс «C»: Рейтинг огнестойкости, который указывает, что кровельные материалы способны выдерживать световое воздействие огня, исходящего от источников вне здания.

Манжета / пыльник: Предварительно сформированный фланец, расположенный над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы. Также называется трубным пыльником.

Встречная планка: Та часть гидроизоляции, которая прикреплена к вертикальной поверхности для предотвращения миграции воды за основание гидроизоляции.

Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

Палуба: Также известна как Decking. Поверхность, устанавливаемая над несущими элементами каркаса здания. Это структурная «кожа» кровли, поверх которой применяется кровля. В большинстве новых домов настил из фанеры. Существует четыре основных типа настилов, обычно используемых в проектах кровли жилых домов:

Фанера: Фанера прочная, долговечная и легкая.Он бывает разных сортов с оценками от A до D. Для настила используйте только фанеру для наружных работ. Толщина фанеры зависит от шага стропил.
OSB: Ориентированно-стружечная плита (OSB) дешевле фанеры, но не так прочна, как фанера, и не удерживает гвозди так же хорошо, как фанера. Одна сторона имеет противоскользящее покрытие и должна быть обращена вверх.
Язычок и паз 2 на 6 : Если крыша будет видна изнутри (потолок не установлен), используется шпунт и паз.Это деревянный настил, обеспечивающий отличную изоляцию без дополнительной жесткой изоляции крыши в умеренном климате. Также доски можно покрасить или протереть изнутри, чтобы они соответствовали интерьеру.

Слуховое окно: Оконный блок в раме, выступающий через наклонную плоскость крыши.

Капельная кромка: Некоррозионный, не оставляющий пятен материал, используемый вдоль карнизов и граблей, чтобы вода могла стекать с подстилающей конструкции. Некоторые элементы карниза имеют встроенную водосточную кромку.

Триммер, который здесь идет, называется «капельным триммером».

Карниз: Горизонтальный нижний край скатной крыши.

Отделка, которая идет на этих участках, называется «отделкой карниза», «гидроизоляцией карниза» или иногда «кромкой водостока». (Мы используем термин «обшивка карниза»).

Войлок: Гибкий лист, пропитанный асфальтом и используемый в качестве подложки, иногда называемый «битумной бумагой»

Оклад: Кусочки специальной отделки, используемые для предотвращения просачивания воды в здание вокруг любого пересечения или выступа на крыше, например, вентиляционные трубы, дымоходы, прилегающие стены, слуховые окна и впадины.

Профнастил для сантехнического вентиляционного отверстия (см. Воротник / пыльник): Сантехнический вентиляционный лист предотвращает попадание дождевой воды в отверстия, вырезанные для труб в крыше. Этот оклад продается в соответствии с размером вентиляционной трубы и углом крыши. Поверх оклада укладывается рубероид.
Ступенчатый оклад: метод нанесения окладов, используемый там, где вертикальная поверхность пересекается с плоскостью покатой крыши.
Дорожный оклад: Этот оклад используется на открытых участках кровли. Чаще всего утечки обнаруживаются в перекрытиях долины из-за того, что гидроизоляция плотно прибита к настилу или панели, которые не обрезаны достаточно далеко от гидроизоляции.

Гидроизоляционный цемент: При применении металлических кровель в качестве гидроизоляционного цемента обычно используется прозрачный силиконовый герметик (приобретайте самый лучший из имеющихся марок). Это используется для дополнительной герметизации любых потенциальных утечек, обычно в тех областях, где применялась гидроизоляция. Небольшая полоска цемента для гидроизоляции там, где она соприкасается с вертикальной стеной, является хорошей идеей.

Фронтон: Верхняя часть боковой стены, которая доходит до треугольной точки на коньке скатной крыши.

Накладка, которая идет на этой части крыши, называется «двускатной или грабельной отделкой». Мы используем термин «двускатная отделка».

Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька. На каждом конце есть фронтоны.

Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой уклон, чем верхняя. На каждом конце есть фронтоны.

Hip: Наклонный внешний угол, образованный пересечением двух плоскостей наклонной крыши.Идет от конька до карниза.

Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Крыша этого типа не имеет фронтона (ов).

Ледяная плотина: Ледяная плотина возникает при таянии снега возле коньков теплых крыш (крыш без надлежащей вентиляции). Когда вода стекает с крыши к свесу, она охлаждается и замерзает. Если снег будет продолжать этот процесс таяния и замерзания, может образоваться ледяная плотина, которая может просочиться под черепицу, через настил и внутрь дома.Это, конечно, может вызвать серьезные протечки на крыше — даже при отрицательных температурах.

Лучшая защита от ледяных плотин — это хорошо вентилируемая (прохладная) крыша. Дополнительную защиту для вашей крыши можно использовать с помощью водонепроницаемой водонепроницаемой мембраны. Мембрана устанавливается поверх настила, под рубероид. Временное предотвращение образования ледяных плотин также может быть выполнено с помощью электрических кабелей вдоль карниза крыши (там, где обычно образуются дамбы). Однако новые ледяные дамбы могут образовываться над кабелями и по-прежнему вызывать серьезные повреждения.Еще одно аварийное решение для ледяной плотины — наполнить носок или нейлон хлоридом кальция. Положите чулок вертикально поперек ледяной плотины. Хлорид кальция растопит лед и выпустит воду, чтобы она могла стекать наружу, а не внутрь вашей крыши.

Приточная вентиляция: Часть системы вентиляции, используемая для забора свежего воздуха. Обычно вентиляционные отверстия устанавливаются в потолке или вдоль карниза здания.

Наклонная крыша: Односкатная крыша, пристроенная к более высокой стене.

Применение на небольших уклонах: Метод укладки кровельного материала на скатах крыши от одного до двух дюймов на фут.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Крыша этого типа не имеет фронтонов.

Металлический отлив: Это относится к отделке, обычно фронтона и карниза, которая имеет небольшой изгиб по краю, который способствует стеканию воды в сторону от здания.Все наши отделки карнизов и фронтонов содержат эту особенность.

Открытая долина: Метод кровельного покрытия, при котором кровельный материал с обеих сторон долины обрезается по меловой линии, разрезанной на каждой стороне долины, оставляя свет в долине незащищенным. Металлическая кровля всегда имеет такую особенность.

Свес: Та часть конструкции крыши, которая выходит за внешние стены здания.

Шаг: Также известный как «уклон», уклон — это мера того, насколько «крутой» является крыша.Например, если крыша имеет уклон 4/12, крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального пролета. Уклон крыши является важным фактором, определяющим виды материалов, которые можно использовать, и долговечность крыши. Обычно более крутая крыша (больший уклон) прослужит дольше из-за ее лучших дренажных свойств.

Purlin: Горизонтальные отрезки материала (дерева или металла), которые прикрепляются к крыше и к которым прикрепляется готовый кровельный материал.

Purlins могут быть деревянными полосками (1 x 2 дюйма) или металлическими банками, и обычно это 1-дюймовый материал основы, предпочтительно оцинкованная сталь.Поскольку прогоны слегка приподнимают новую крышу, они также способствуют тому, чтобы ваша новая кровля имела воздушный поток, который может помочь снизить температуру в дневную жару.

Иногда необходимо использовать прогоны над старой крышей, так как прогоны дают возможность сделать некоторое «выравнивание» с помощью опорных полос или прокладок между прогонами и неровностями поверхности старой крыши.

Вот иллюстрация плана обрешетки, показывающая размещение прогонов на крыше:

Стропила: Опорный элемент каркаса непосредственно под настилом с уклоном от конька к карнизу.

Грабли: Наклонный край скатной крыши над стеной от карниза до конька. Эти два склона встречаются на вершине или гребне. Триммер, который идет на этих склонах, называется «триммером с фронтоном или граблями». Обычно мы используем термин «двускатная отделка».

Re-cover (overlay): Установка новой кровельной системы поверх существующей системы без удаления существующей системы.

Замена кровли: Установка новой кровельной системы на не новое здание.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.
Накладка, закрывающая эту область, называется «коньковой крышкой».

Подъем: Расстояние по вертикали от линии карниза до конька.

Пробег: Расстояние по горизонтали от карниза до точки прямо под коньком. Половина пролета.

Обшивка: См. Обрешетку. Доски для наружных работ, используемые в качестве материала настила крыши.«Ступенчатая обшивка» используется отдельно или в сочетании со сплошной обшивкой при укладке плитки или встряхивания. Ступенчатая обшивка позволяет воздуху циркулировать под плиткой за счет использования досок 1 на 6 или 2 на 6, которые равномерно расположены так, чтобы воздух мог перемещаться под плиткой или встряхиваться.

Односкатная крыша: Крыша, имеющая только одну наклонную плоскость. Не имеет бедер, гребней, впадин или фронтонов.

Наклон: Степень наклона крыши, выраженная как отношение подъема в дюймах к длине спуска в футах.Также называется «шаг».

Наклонные покрытия: Разделенные на три категории кровельные материалы для кровли в зависимости от ее уклона или уклона. Эти три категории известны как «применение на крутых склонах», «применение на нормальных уклонах» или «применение на пологих уклонах».

Применение на крутых склонах: Метод укладки кровельного материала на крышах с уклоном более 21 дюйма на фут.
Нормальный уклон: Метод укладки кровельного материала на кровлю с уклоном от 4 до 21 дюйма на фут.
Применение на небольших уклонах: Метод установки кровельных материалов на скатах кровли от двух до четырех дюймов на фут.

Софит: Готовая нижняя сторона карниза.

Пролет: Горизонтальное расстояние от карниза до карниза.

Площадь: Единица измерения крыши, покрывающая 100 квадратных футов.

Дегтярная бумага: См. «Войлок»

Tear off: Удаление существующей кровельной системы.

Телеграфирование: Искажение, которое может возникнуть, когда новая крыша укладывается на неровную поверхность.

Подложка: Мы рекомендуем синтетическую кровельную подстилку. Он сделан из тканого черного полипропилена с полимером. Она устойчива к ультрафиолетовому излучению, мембрана является самоуплотняющейся, когда гвозди проникают в нее для прикрепления, и она устойчива к скольжению. Синтетическая подложка намного превосходит старую войлочную бумагу и рекомендуется для использования под металлическими кровлями.

Долина: Внутренний угол, образованный пересечением двух плоскостей наклонной крыши для обеспечения стока воды. Обрезка, которая идет в этой области, называется «обрезкой долины».

Вентиляционное отверстие: Любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или труба.

Угол наклона крыши из профнастила

Наклон крыши с профнастилом

Как рассчитать угол наклона кровли из профнастила

Минимальный уклон кровли из профлиста — как высчитать угол наклона (видео, фото)

Характеристика материала

Факторы выбора уклона

Минимальный уклон

Зависимость вида обрешетки от уклона

Видео-инструкция

строим крышу с минимальным углом

Преимущества

Недостатки

Защита от протечек

Система стропил и обрешетка

Тонкости монтажа

минимальный угол наклона крыши навеса из профнастила, какой должен быть допустимый уклон

Минимальный угол наклона скатов

Несоблюдение нормативов допустимого уклона кровли и последствия

Величина нахлеста листов профнастила на крыше

Выбор профилированных листов

Расчет количества материалов для кровли

Технология укладки профлиста

Рекомендации специалистов по монтажу

Минимальный уклон кровли из профнастила: рекомендации и требования СНиП

Минимальный угол уклона крыши из профнастила (профлиста)

Нормы и правила расчета угла наклона

Особенности крыш с минимальным углом наклона

Критерии выбора угла наклона крыши

Минимальный угол уклона крыши из профнастила (профлиста)

Нормы и правила расчета угла наклона

Особенности крыш с минимальным углом наклона

Критерии выбора угла наклона крыши

Посмотрите еще статьи:

Угол наклона крыши для профнастила

Минимальный уклон для крыш из профнастила

Минимальный уклон

Заключение по теме

Измерение уклона и уклона крыши

Как определить уклон крыши для вашего дома

Нагрузки на вашу будущую крышу

Умеренные цены

Выбор материала

Совет профессионалов

Справочник по кровельным откосам и кровельным материалам

Что такое скат крыши

Пример

Как рассчитать шаг крыши по коэффициенту

Пример: соотношение 5:12 или 5/12

Пример: соотношение 8:12 или 8/12

Скаты и кровельные материалы

Очень низкие скаты крыши:.С 25 декабря по 12 марта

Низкие уклоны крыши: 2,5 / 12 — 19/12

Нормальный или средний уклон кровли: 4/12 — 20/12

Склоны для высоких крыш: 5/12 — 12/12

Очень высокие скаты крыши: 18/12

Обзор кровельных материалов

Практическое руководство с примерами и изображениями

Что такое скат крыши?

Виды откосов крыш

Малогабаритная крыша

Среднескатная крыша

Крутые скатные крыши

Факторы, влияющие на наклон односкатной крыши

Погода

Снеговая нагрузка

Кровельный материал

Местные правила

Вентиляция

Дополнительные элементы навеса

Сарай Лофт

Слуховое окно

Конструкция крыши

Как определить уклон крыши сарая

Как рассчитать шаг односкатной крыши по формуле

Как рассчитать высоту ската крыши

Как определить длину стропил

Как найти существующий скат крыши

Использование 48-дюймового плотнического уровня и измерительной ленты

Как измерить уклон крыши от земли

Использование квадрата обрамления
