Содержание:

Элементы для крепления стропил к мауэрлату
Как правильно и чем лучше крепить
Когда нужен мауэрлат
Монтаж стропил к мауэрлату
Опирание стропильных ног — основные правила
Использование уголка
Рекомендации по крепежу

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.


Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

  • крепежные элементы LK;
  • резьбовые изделия;
  • проволочные стяжки;
  • монтажная лента с перфорацией;
  • уголки;
  • пластины;
  • гвозди;
  • кронштейны для стропил.


При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.


Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног.

Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.


Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.

5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.


При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.


Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

  1. Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
  2. Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
  3. С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

Существует схема крепления стропила к мауэрлату.

Крепление стропил на металлический уголок:

  • Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
  • Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
  • Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
  • Проволока-катанка позволяет придать дополнительной прочности узлу крепления.


Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

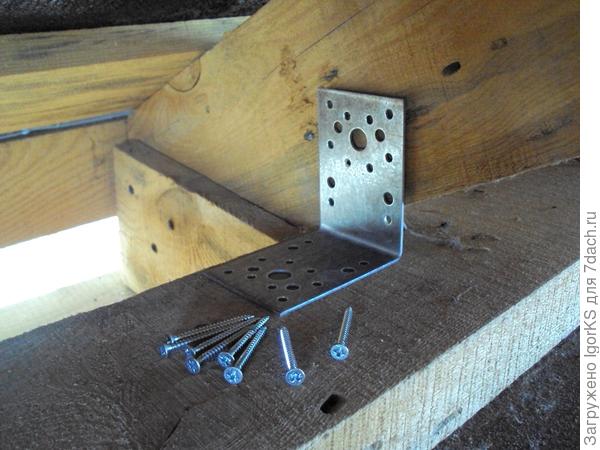

Разновидности уголка КР:

  • «КР5» — уголок с большой несущей способность;
  • «КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
  • «КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.


Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Рекомендации по крепежу

То, насколько надежной будет кровельное сооружение, зависит от грамотности крепления стропильной ноги к мауэрлату. Существует множество схем крепления, но можно выделить несколько общих правил и рекомендаций по выполнению данной работы.


Рекомендации по монтажу:

  • Деревянные элементы должны плотно прилегать друг к другу. Чтобы добиться этого, предварительно нужно качественно выполнить запилы и врубки.
  • Для всех болтов нужны шайбы либо специальные пластины. В противном случае гайка будет утоплена в древесину, что впоследствии может привести к различным осложнениям.
  • Недопустимо использование прокладок. Связано это с тем, что со временем они деформируются. А это приводит к неравномерному распределению нагрузок и снижению срока эксплуатации кровли.

По полученной информации можно понят, как правильно закрепить стропила к мауэрлату. Следование всем рекомендациям позволит выполнить работу максимально качественно, избежав возможных проблем. Достаточно просто изучить инструкцию, подготовить все необходимые инструменты, материалы и элементы крепления.



Крепеж для кровли, пластины для стропильной системы, уголок для соединений, схема крепления стропил, крепежная скоба для кровли

Содержание:

Схема стропильной системы
Узловые соединения каркаса кровли
Стыковка стропил с мауэрлатом — крепеж пластинами, уголками
Коньковый узел — крепление соединений
Разновидности металлических креплений и их характеристики

Основой любой крыши, от которой зависит ее надежность и прочность, является стропильный каркас. От того, насколько качественно будут соединены все его конструкционные элементы, будет зависеть долговечность и эффективность кровли. В статье далее мы рассмотрим, какие бывают крепления стропильной системы кровли, и в каких случаях они применяются.


Схема стропильной системы

Создавая каркасную конструкцию, всегда нужно помнить, что в процессе эксплуатации она будет подвергаться ветровым, снеговым и температурным нагрузкам. А ведь еще она должна удерживать на себе обрешетку и кровельный пирог, которые имеют существенную массу. Поэтому важно правильно определиться, какой крепеж для кровли необходим в том или ином случае.

В конструкцию стропильного каркаса входят такие детали:

  • брус мауэрлата;
  • стропила;
  • конек;
  • прогоны;
  • ендовы;
  • рейки обрешетки.


Примечательно, что в процессе сборки каркасные конструкции применяются как деревянные, так и металлические крепежи. Каждый из них будет актуален в том или ином случае. Чтобы разобраться, когда и какое крепление стоит использовать, рассмотрим основные узлы, из которых состоит стропильная система.

Узловые соединения каркаса кровли

Основной узловой элемент всего каркаса – это мауэрлат. Он делается из толстой балки сечением 15×15 см и укладывается параллельно коньку на осях стен. Впоследствии на него будут опираться стропильные ноги. Главная задача мауэрлата заключается в перераспределении массы деревянных конструкций (стропильных ног и обрешетки), кровельного пирога и финишного покрытия на несущие стены и фундамент основного здания. Кроме того, на него будет приходиться основная нагрузка от ветра и атмосферных осадков. В связи с этим, крепление мауэрлата к несущим стенам должно быть максимально прочным.


Существует 2 способа фиксации мауэрлата на стенах:

  1. По периметру здания большой площади в верхней части стен заливают армирующий пояс. В него через каждые 2 метра устанавливают металлические шпильки с резьбой М12. Впоследствии мауэрлат будут насаживать на эти шпильки, и затягивать шайбами с гайками. Если же дом будет небольшим, то балку мауэрлата можно не укладывать вовсе. Стропильные ноги будут крепиться непосредственно на вмурованные в стену шпильки.
  2. Достаточно надежное соединение можно получить, если использовать стальную проволоку. Середину проволоки заводят под кирпичи за 3 ряда до окончания кладки. Длины проволоки должно хватить, чтобы прочно притянуть мауэрлат к стене. Как и в первом случае, таким способом можно закрепить стропила и без укладки мауэрлатной балки. Однако это создаст точечную нагрузку на стены, что может пагубно сказаться на их целостности.

Схема крепления стропил к балке мауэрлата бывает скользящей и жесткой. При этом все будет зависеть от типа стропильной конструкции (висячие или наслонные), а также формы крыши.

Стыковка стропил с мауэрлатом — крепеж пластинами, уголками

Узловые элементы при стыковке стропила с мауэрлатом выполняются из древесины, и могут быть такими:

  1. Упор прямо в мауэрлат.
  2. Зуб с упором и шипом.
  3. Зуб только с упором.

Одинарный зуб для врубки выполняется при обустройстве крыши с крутыми склонами (более 35º). Тогда в мауэрлате вырезают гнездо, а в стропиле – зуб и шип, который предотвратит горизонтальное смещение ноги. Если у крыши уклон более пологий, то вырезают двойной зуб для врубки, однако, делают это очень редко.


Для облегчения работы в последнее время все чаще выполняется крепление стропил металлическими уголками, что еще и существенно ускоряет процесс. Кроме того, могут применять болты, скобы, пластины, хомуты и петли.

Зачастую выполняют крепление стропил жестким способом, забивая в мауэрлат гвозди под углом с обеих сторон. При этом гвозди скрещиваются внутри балки. Чтобы окончательно закрепить элемент, по центру вбивают третий гвоздь. Для жесткой фиксации стропильной ноги и предотвращения ее сдвигов в горизонтальной плоскости, используются металлические уголки для крыши, которые закрепляют по бокам.

При строительстве дома из бруса или оцилиндрованных бревен используется метод плавающего крепления. Это нужно, чтобы в процессе усадки деревянного здания каркас немного смещался и не повредил несущие стены. Следовательно, используются специальные уголки для крепления стропил, которые могут обеспечить подвижность. В них один из элементов закреплен жестко, а второй – может несколько смещаться.

Коньковый узел — крепление соединений

В верхней части стропилины могут стыковаться либо на коньковую балку, встык или с нахлестом.

Установка встык предполагает, что концы стропил обрезают под углом, совпадающим с уклоном крыши. На противоположном элементе выполняют точно такой же срез, но в обратном направлении. На месте стыковки в стропила забивают длинный гвоздь, который должен пройти насквозь через обе балки. Дополнительно при этом используются пластины для стропильной системы, которые придают стыку большую прочность. Это могут быть как деревянные, так и металлические накладки. Фиксация перфорированной пластины для стропил производится болтами или гвоздями.

При фиксации внахлест стропила будут соприкасаться своими боковыми ребрами. Принцип крепления при этом останется аналогичным первому варианту. Если же правильные ноги упираются в коньковый прогон, для их закрепления используются болты или шпильки на резьбе с шайбами.


В некоторых случаях стропильный каркас собирается из цельных ферм, обеспечивающих максимальную жесткость конструкции. При этом чтобы крыша могла выдерживать усиленную ветровую нагрузку, понадобится монтаж достаточного количества диагональных элементов. Раскосы и подстропильные ноги, которые входят в конструкцию каркаса, как раз и обеспечивают устойчивость фронтона.

При монтаже раскоса нижняя его часть опирается на перекрытие, а верхняя – стыкуется с углом фронтона. Что касается подкоса, то его основная задача состоит в минимизации нагрузки на центральную часть стропил. Устанавливают подкос под углом 45º. Для его фиксации могут использоваться крепежные уголки для стропил, а также пластины или хомуты.

Разновидности металлических креплений и их характеристики

В старину для сборки каркаса крыши строители пользовались всевозможными деревянными креплениями – клиньями, нагелями, брусками и деревянными штырями, накладками, скобами. Однако в настоящее время при строительстве предпочтение отдают все-таки металлическим крепежам. На рынке стройматериалов можно подобрать самые разнообразные крепежные уголки для стропил, а также прочие детали, которые в значительной степени ускорят процесс монтажа каркаса, а также сделают его намного удобнее.

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

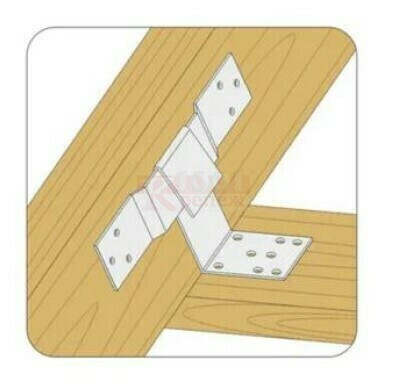

Среди разновидностей держателя стропила можно назвать такие приспособления:

  • перфорированная монтажная лента;
  • опора для балок;
  • пластины и накладки;
  • опоры для бруса;
  • уголок для стропильных соединений;
  • крепления LK;
  • уголки KP;
  • кронштейны WB;
  • саморезы;
  • стропильная скоба;
  • болты с гайками;
  • вязальная проволока.

Стоит отметить, что приобретение крепежей с перфорированием гарантирует вам надежность фиксации любых стропильных элементов, под каким бы уклоном они не находились, а также обеспечит жесткость всей конструкции в целом. Такие крепления оборудованы специальными отверстиями для закручивания саморезов, шурупов и болтов, посредством которых и производится фиксация деревянных элементов между собой. Причем такие изделия можно обрезать под нужный размер.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.


Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.
